Wizualizacja Danych - poradnik

Wskazówki dzięki, którym w profesjonalny sposób przedstawisz dane, tworząc prezentację multimedialną.

Więcej prezentacji i artykułów znajdziesz na Strefie Wiedzy Cognity: https://www.cognity.pl/blog-excel,ms,1,0.html

Transcript

1. facebook.com/cognityszkolenia linkedin.com/company/cognity-szkolenia plus.google.com/+CognityPl twitter.com/cognity_pl PORADNIK – WIZUALIZACJA DANYCH
2. I. PRZEDSTAW DANE

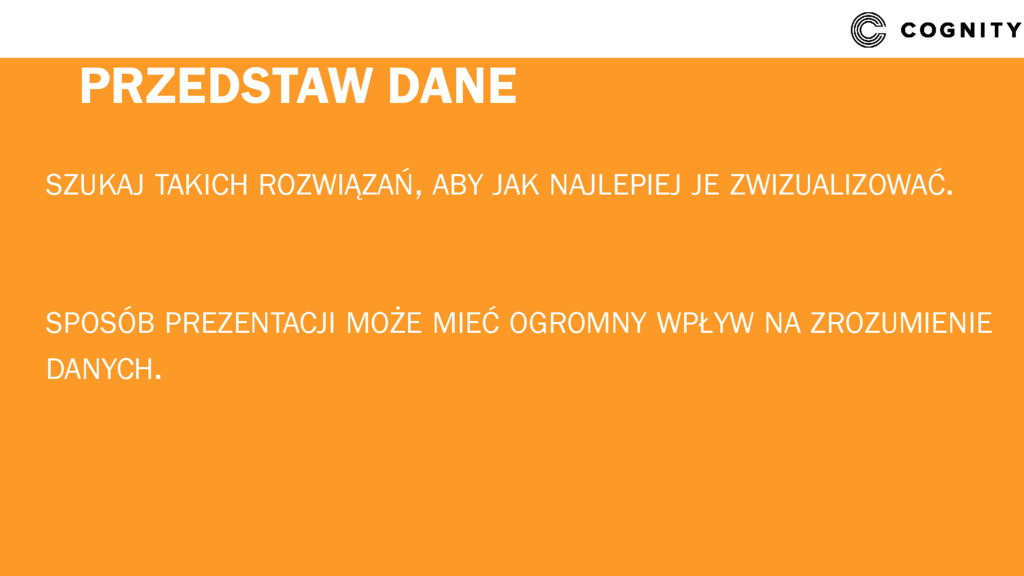

3. PRZEDSTAW DANE SZUKAJ TAKICH ROZWIĄZAŃ, ABY JAK NAJLEPIEJ JE ZWIZUALIZOWAĆ. SPOSÓB PREZENTACJI MOŻE MIEĆ OGROMNY WPŁYW NA ZROZUMIENIE DANYCH.

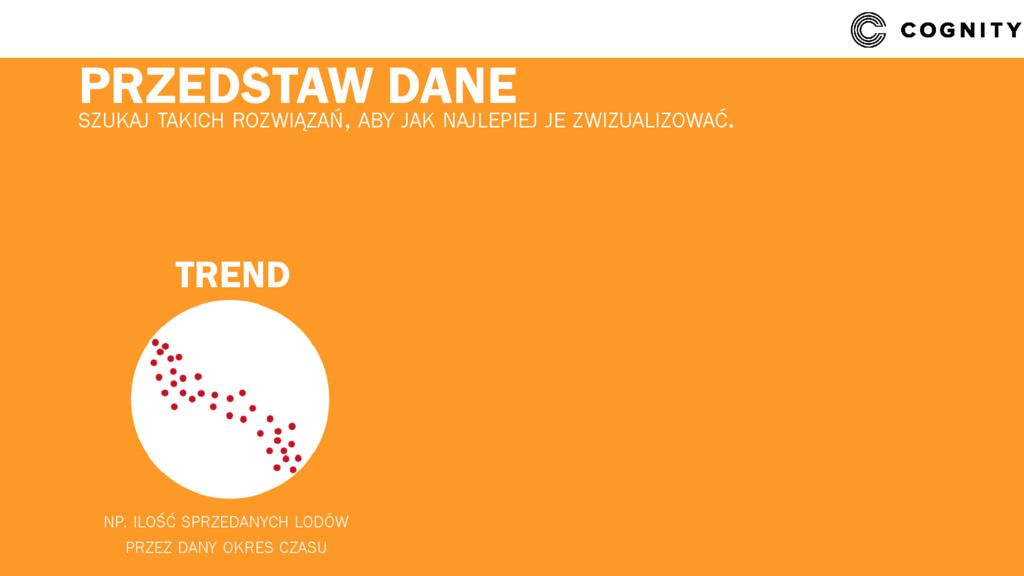

4. PRZEDSTAW DANE SZUKAJ TAKICH ROZWIĄZAŃ, ABY JAK NAJLEPIEJ JE ZWIZUALIZOWAĆ. TREND NP. ILOŚĆ SPRZEDANYCH LODÓW PRZEZ DANY OKRES CZASU

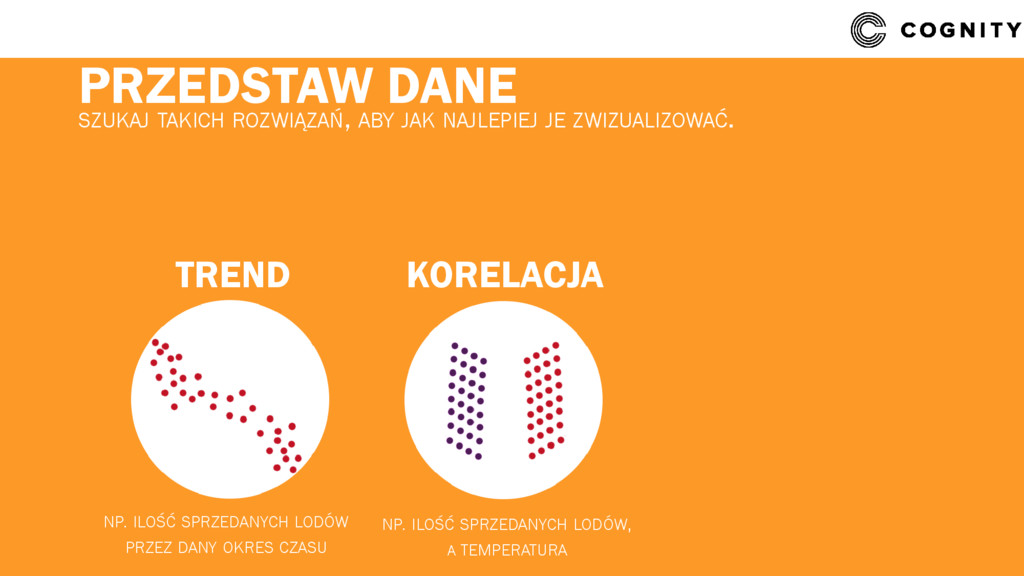

5. PRZEDSTAW DANE SZUKAJ TAKICH ROZWIĄZAŃ, ABY JAK NAJLEPIEJ JE ZWIZUALIZOWAĆ. TREND KORELACJA NP. ILOŚĆ SPRZEDANYCH LODÓW, A TEMPERATURA NP. ILOŚĆ SPRZEDANYCH LODÓW PRZEZ DANY OKRES CZASU

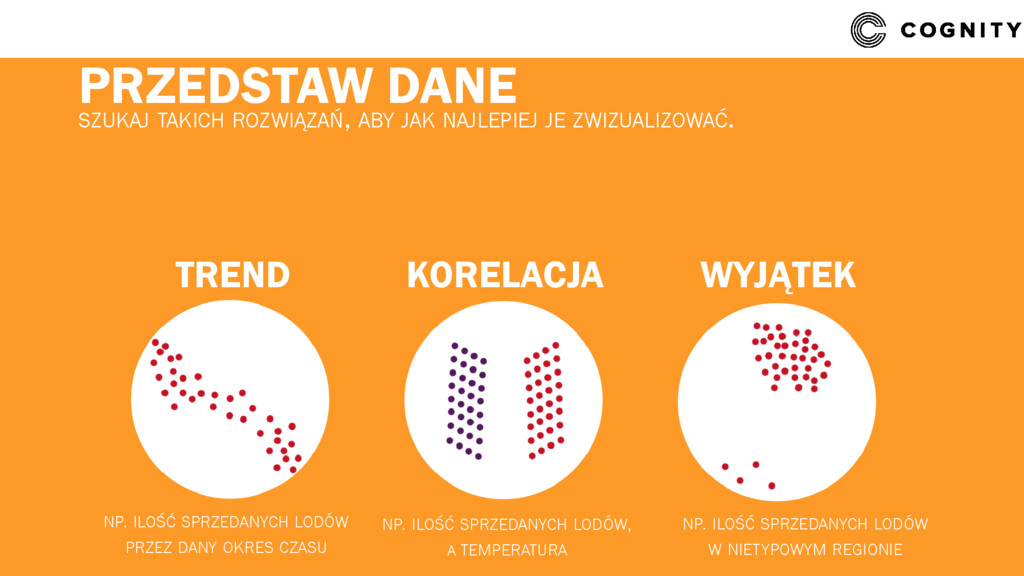

6. PRZEDSTAW DANE SZUKAJ TAKICH ROZWIĄZAŃ, ABY JAK NAJLEPIEJ JE ZWIZUALIZOWAĆ. TREND KORELACJA WYJĄTEK NP. ILOŚĆ SPRZEDANYCH LODÓW, A TEMPERATURA NP. ILOŚĆ SPRZEDANYCH LODÓW PRZEZ DANY OKRES CZASU NP. ILOŚĆ SPRZEDANYCH LODÓW W NIETYPOWYM REGIONIE
7. II. POZNAJ DANE

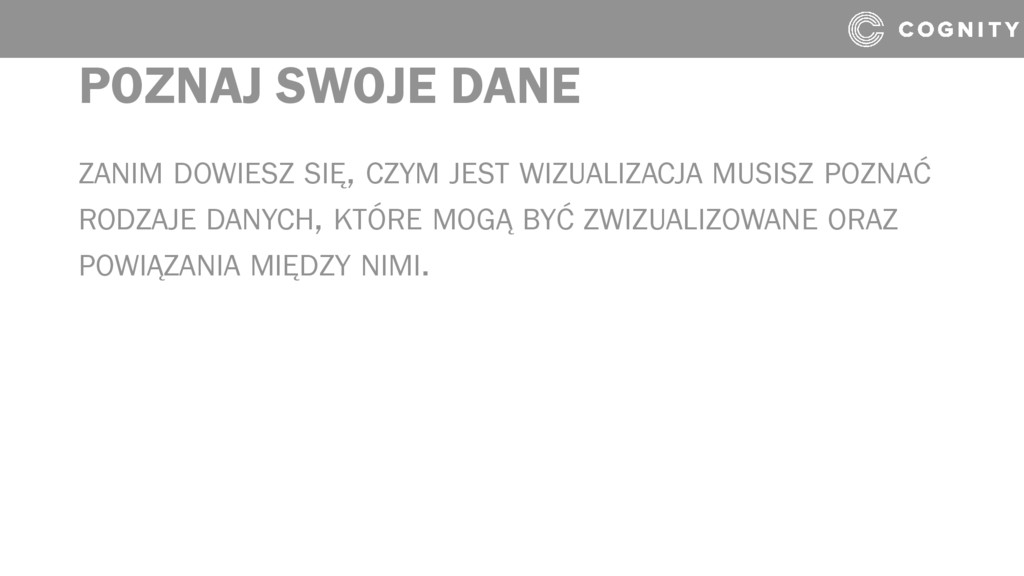

8. POZNAJ SWOJE DANE ZANIM DOWIESZ SIĘ, CZYM JEST WIZUALIZACJA MUSISZ POZNAĆ RODZAJE DANYCH, KTÓRE MOGĄ BYĆ ZWIZUALIZOWANE ORAZ POWIĄZANIA MIĘDZY NIMI.

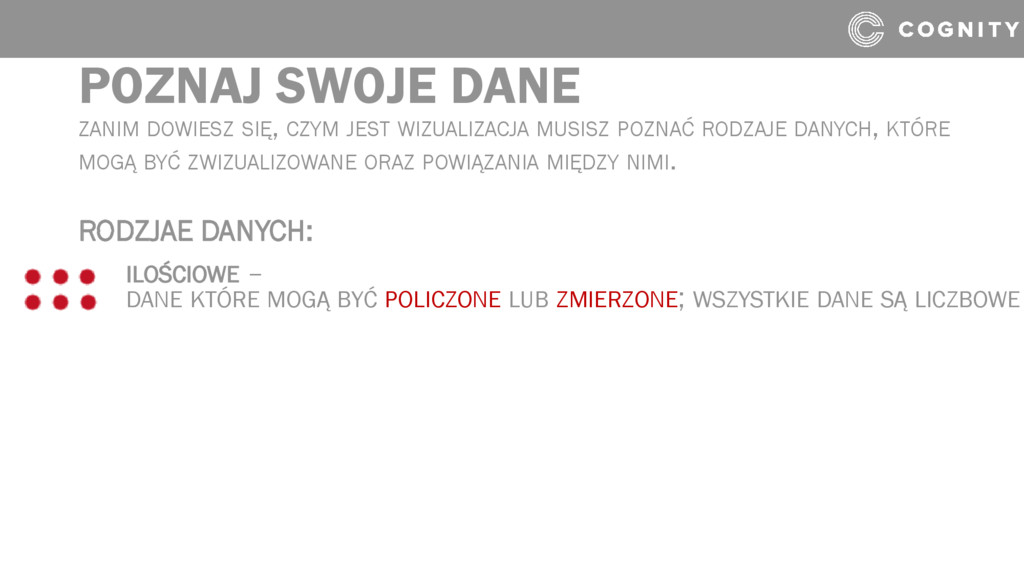

9. POZNAJ SWOJE DANE ZANIM DOWIESZ SIĘ, CZYM JEST WIZUALIZACJA MUSISZ POZNAĆ RODZAJE DANYCH, KTÓRE MOGĄ BYĆ ZWIZUALIZOWANE ORAZ POWIĄZANIA MIĘDZY NIMI. RODZJAE DANYCH: ILOŚCIOWE – DANE KTÓRE MOGĄ BYĆ POLICZONE LUB ZMIERZONE; WSZYSTKIE DANE SĄ LICZBOWE

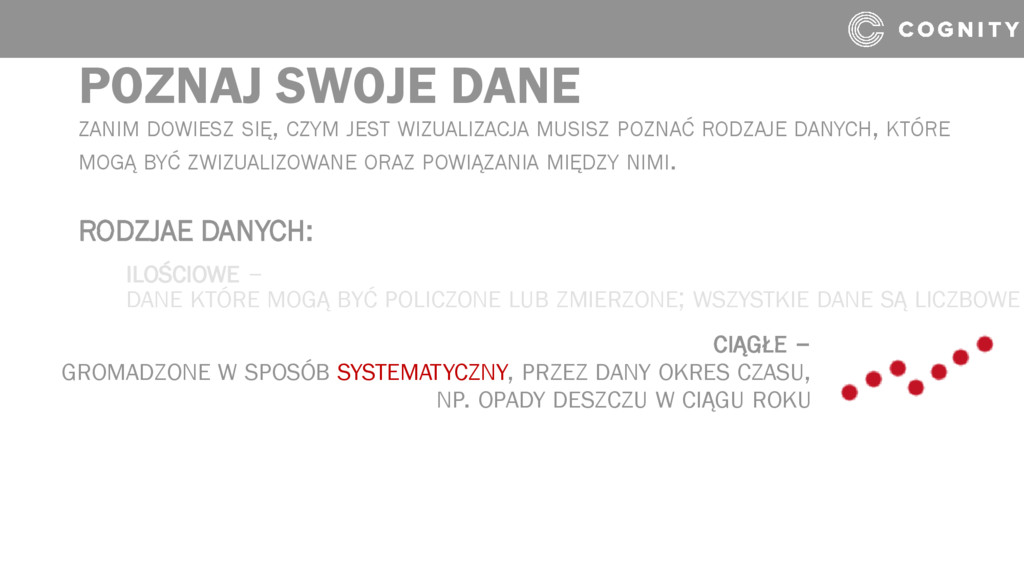

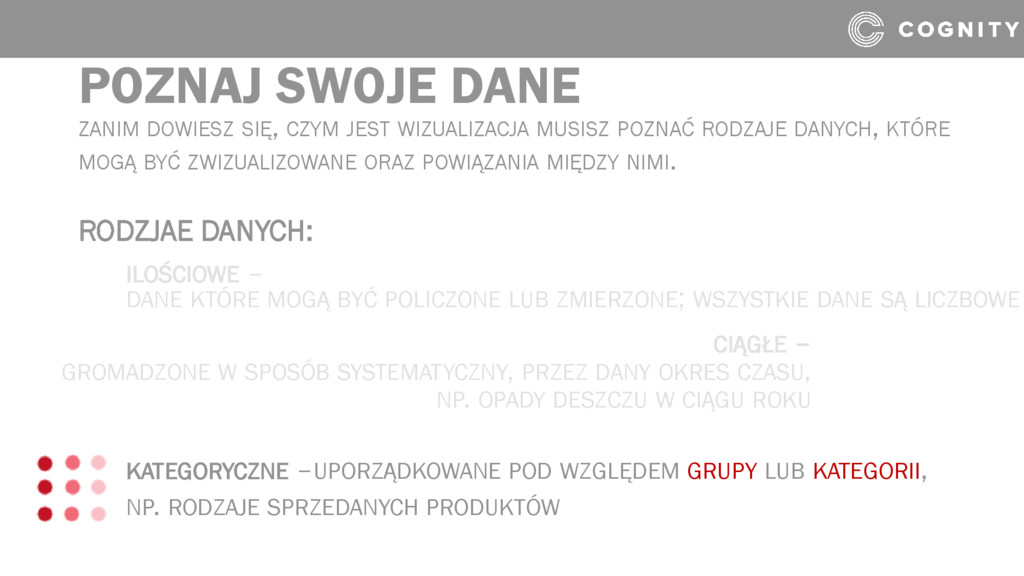

10. POZNAJ SWOJE DANE ZANIM DOWIESZ SIĘ, CZYM JEST WIZUALIZACJA MUSISZ POZNAĆ RODZAJE DANYCH, KTÓRE MOGĄ BYĆ ZWIZUALIZOWANE ORAZ POWIĄZANIA MIĘDZY NIMI. RODZJAE DANYCH: ILOŚCIOWE – DANE KTÓRE MOGĄ BYĆ POLICZONE LUB ZMIERZONE; WSZYSTKIE DANE SĄ LICZBOWE CIĄGŁE – GROMADZONE W SPOSÓB SYSTEMATYCZNY, PRZEZ DANY OKRES CZASU, NP. OPADY DESZCZU W CIĄGU ROKU
11. POZNAJ SWOJE DANE ZANIM DOWIESZ SIĘ, CZYM JEST WIZUALIZACJA MUSISZ POZNAĆ RODZAJE DANYCH, KTÓRE MOGĄ BYĆ ZWIZUALIZOWANE ORAZ POWIĄZANIA MIĘDZY NIMI. RODZJAE DANYCH: ILOŚCIOWE – DANE KTÓRE MOGĄ BYĆ POLICZONE LUB ZMIERZONE; WSZYSTKIE DANE SĄ LICZBOWE CIĄGŁE – GROMADZONE W SPOSÓB SYSTEMATYCZNY, PRZEZ DANY OKRES CZASU, NP. OPADY DESZCZU W CIĄGU ROKU KATEGORYCZNE –UPORZĄDKOWANE POD WZGLĘDEM GRUPY LUB KATEGORII, NP. RODZAJE SPRZEDANYCH PRODUKTÓW
12. III. RELACJE MIĘDZY DANYMI

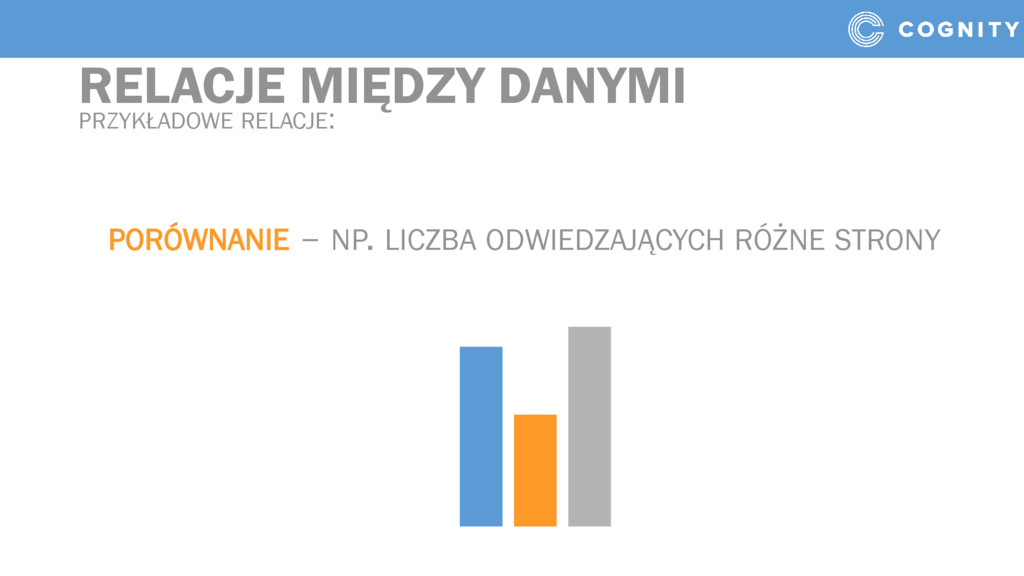

13. RELACJE MIĘDZY DANYMI PRZYKŁADOWE RELACJE: PORÓWNANIE – NP. LICZBA ODWIEDZAJĄCYCH RÓŻNE STRONY

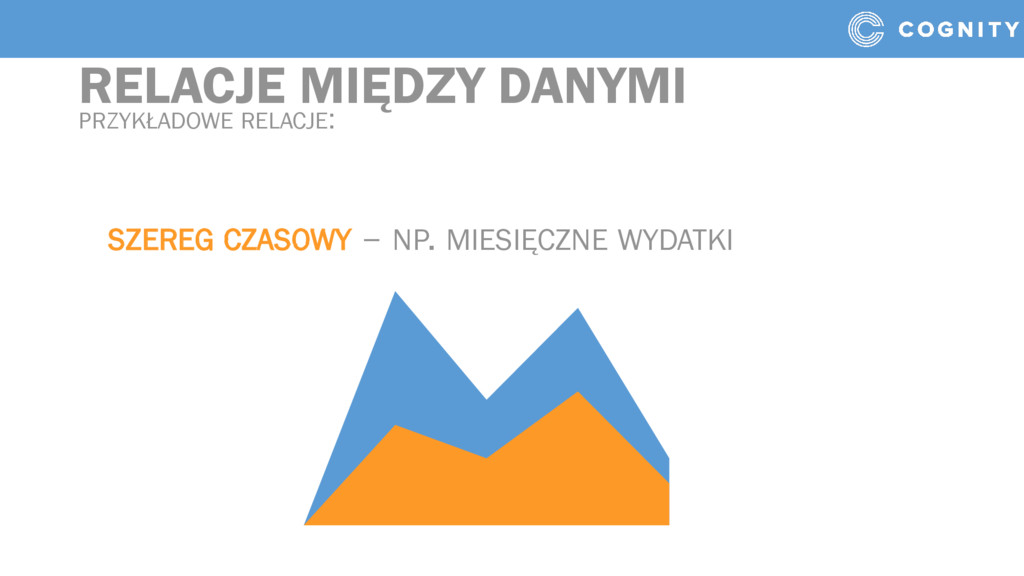

14. RELACJE MIĘDZY DANYMI PRZYKŁADOWE RELACJE: SZEREG CZASOWY – NP. MIESIĘCZNE WYDATKI

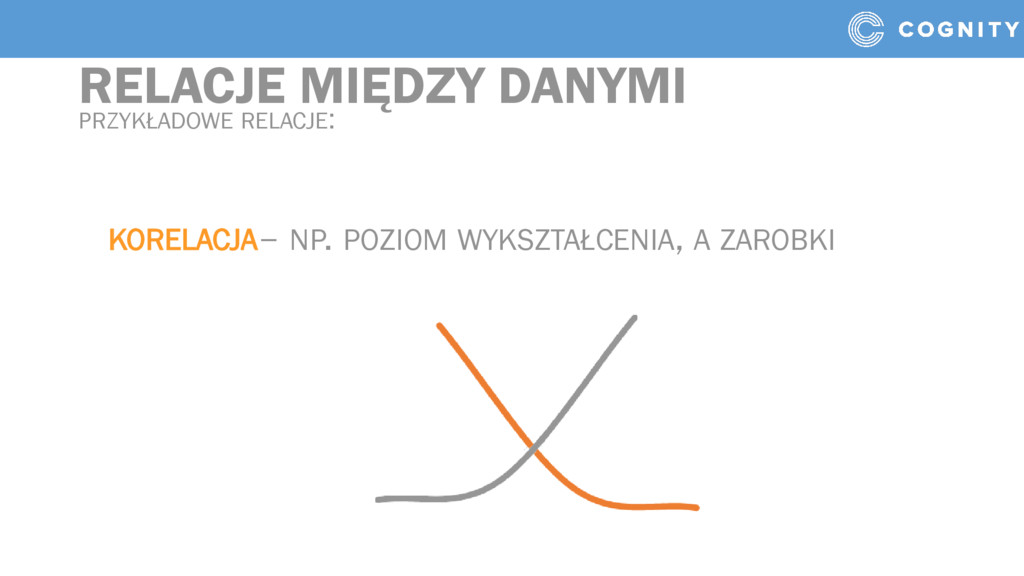

15. RELACJE MIĘDZY DANYMI PRZYKŁADOWE RELACJE: KORELACJA– NP. POZIOM WYKSZTAŁCENIA, A ZAROBKI

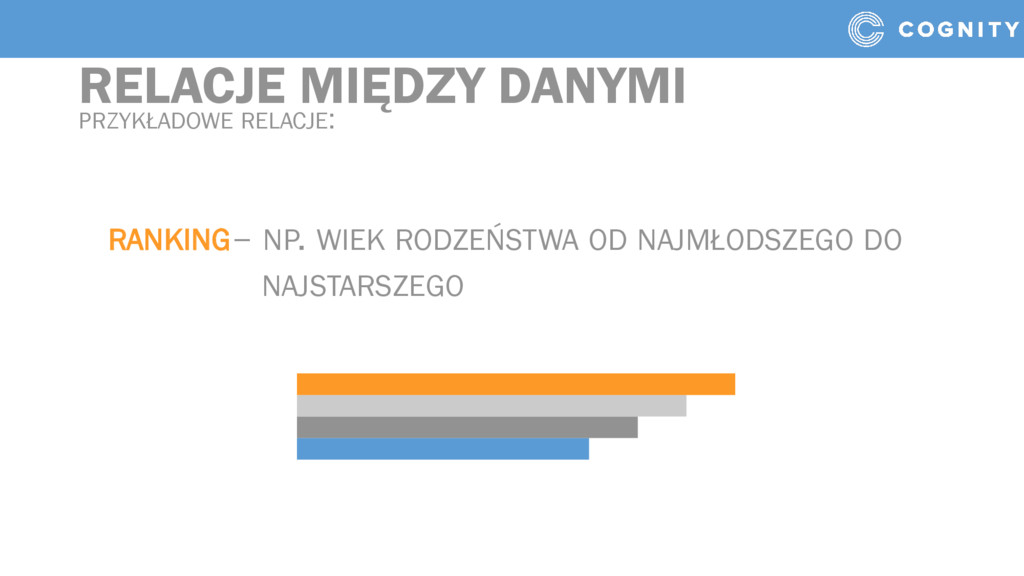

16. RELACJE MIĘDZY DANYMI PRZYKŁADOWE RELACJE: RANKING– NP. WIEK RODZEŃSTWA OD NAJMŁODSZEGO DO NAJSTARSZEGO

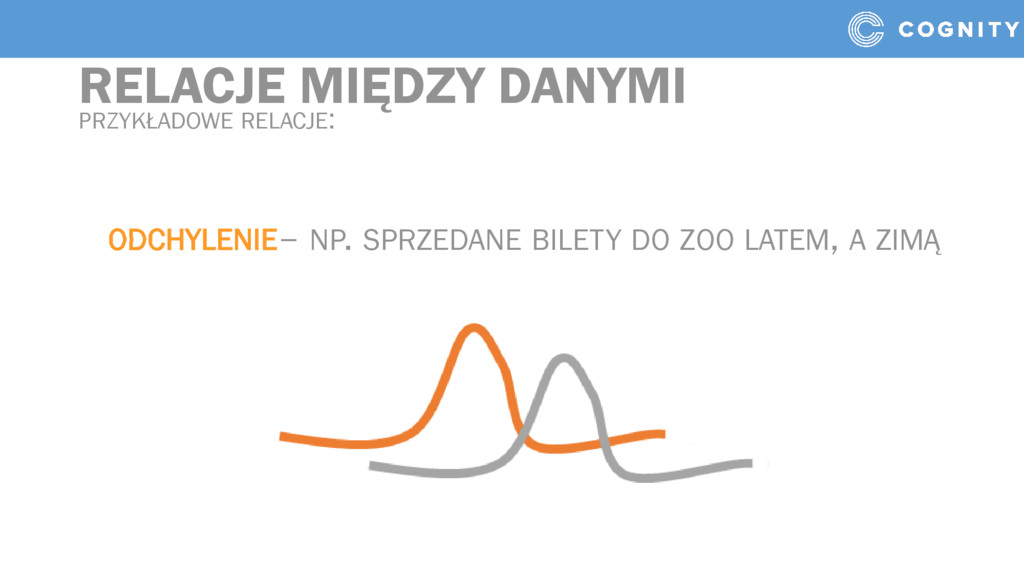

17. RELACJE MIĘDZY DANYMI PRZYKŁADOWE RELACJE: ODCHYLENIE– NP. SPRZEDANE BILETY DO ZOO LATEM, A ZIMĄ

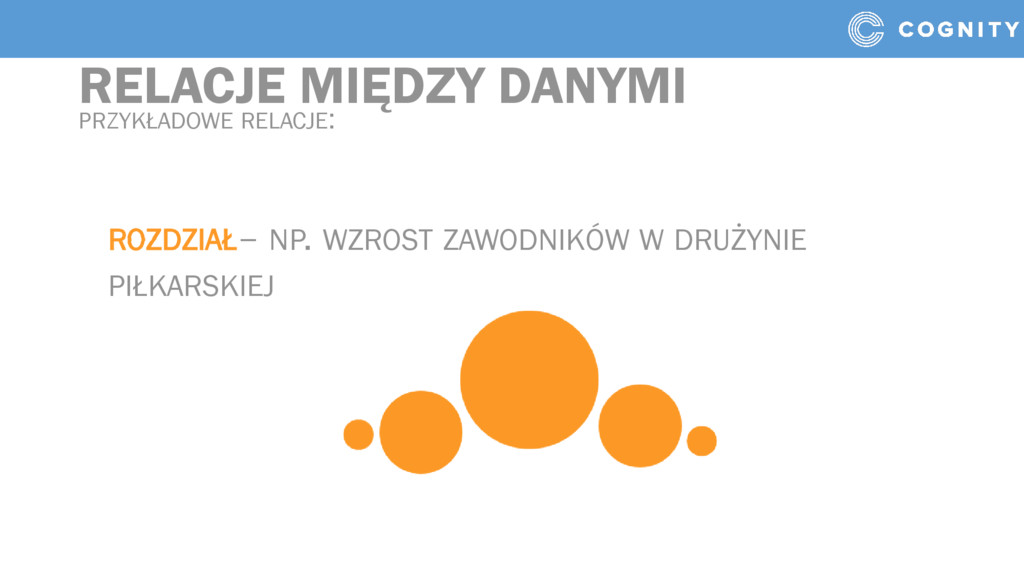

18. RELACJE MIĘDZY DANYMI PRZYKŁADOWE RELACJE: ROZDZIAŁ– NP. WZROST ZAWODNIKÓW W DRUŻYNIE PIŁKARSKIEJ
19. IV. WIZUALIZACJA

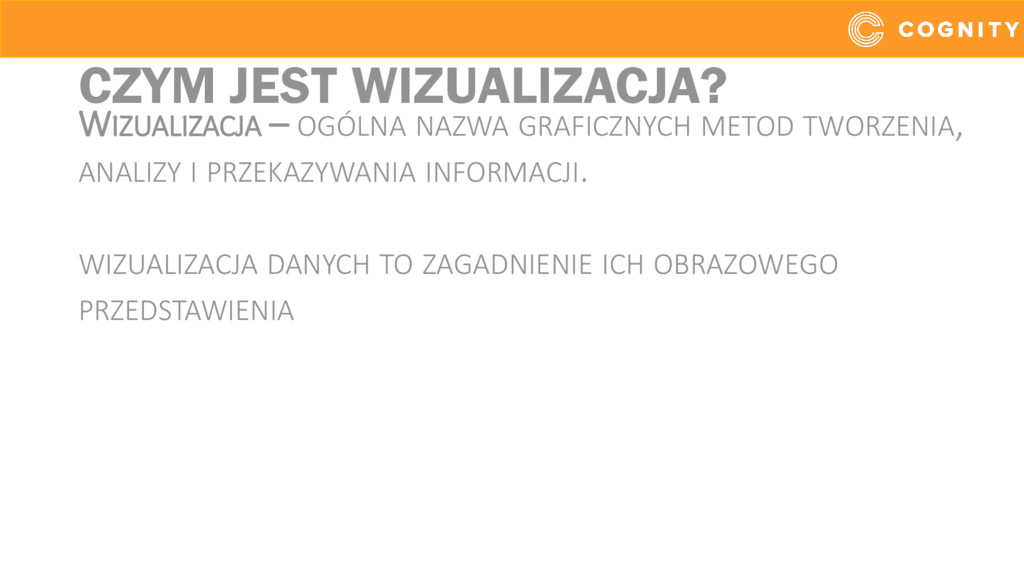

20. CZYM JEST WIZUALIZACJA? WIZUALIZACJA – OGÓLNA NAZWA GRAFICZNYCH METOD TWORZENIA, ANALIZY I PRZEKAZYWANIA INFORMACJI. WIZUALIZACJA DANYCH TO ZAGADNIENIE ICH OBRAZOWEGO PRZEDSTAWIENIA

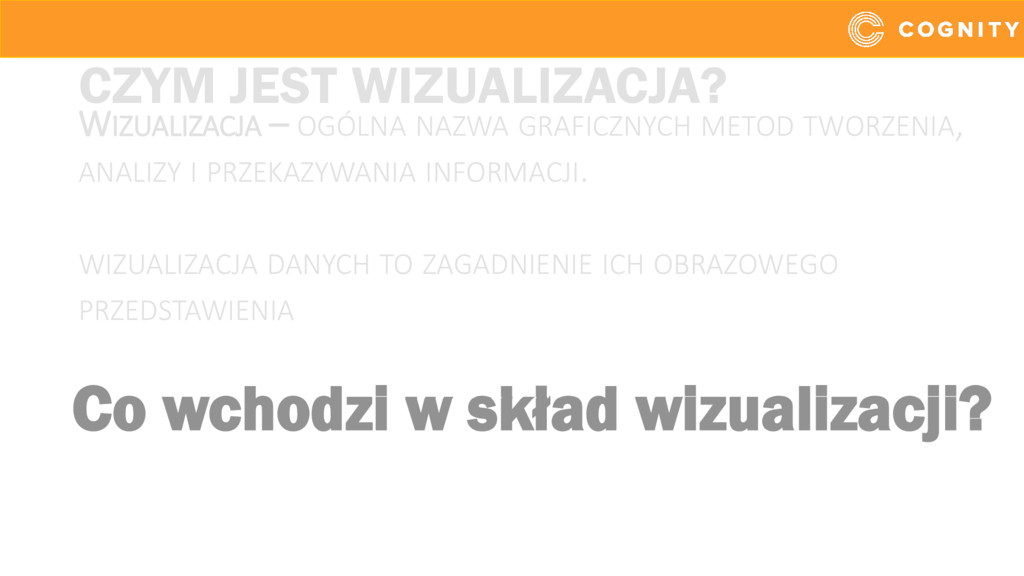

21. CZYM JEST WIZUALIZACJA? Co wchodzi w skład wizualizacji? WIZUALIZACJA – OGÓLNA NAZWA GRAFICZNYCH METOD TWORZENIA, ANALIZY I PRZEKAZYWANIA INFORMACJI. WIZUALIZACJA DANYCH TO ZAGADNIENIE ICH OBRAZOWEGO PRZEDSTAWIENIA

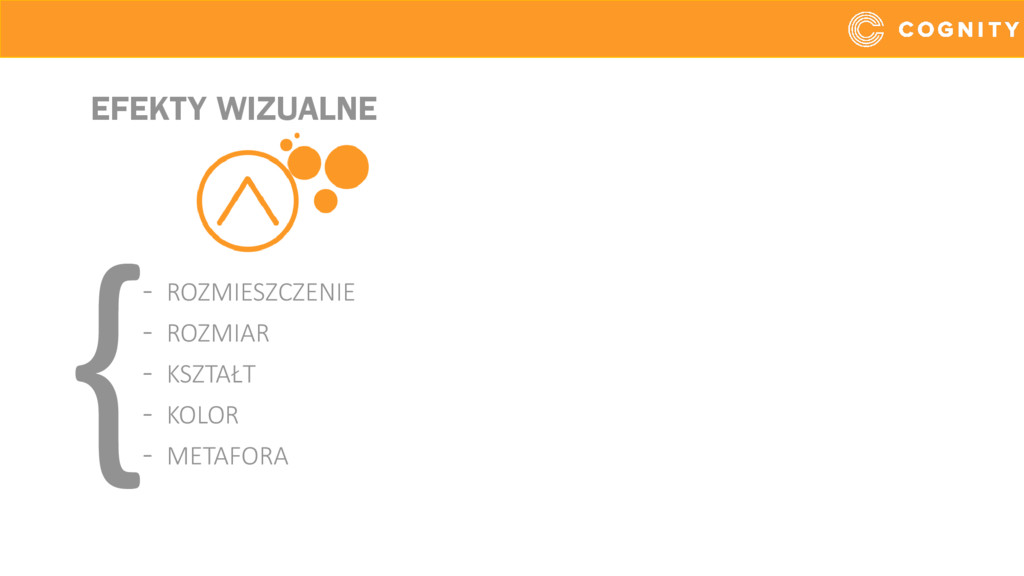

22. EFEKTY WIZUALNE - ROZMIESZCZENIE - ROZMIAR - KSZTAŁT - KOLOR - METAFORA

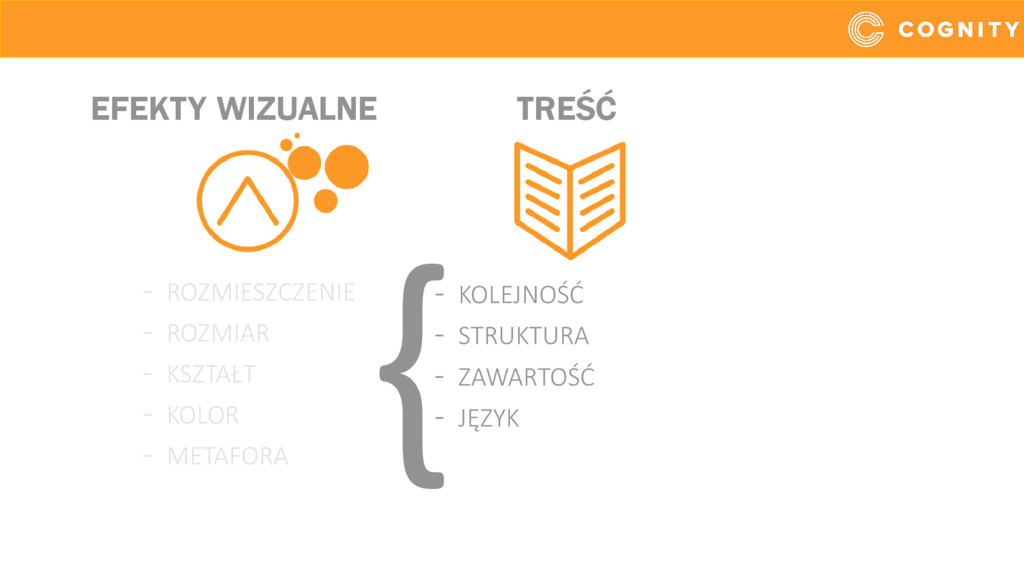

23. EFEKTY WIZUALNE TREŚĆ - ROZMIESZCZENIE - ROZMIAR - KSZTAŁT - KOLOR - METAFORA - KOLEJNOŚĆ - STRUKTURA - ZAWARTOŚĆ - JĘZYK

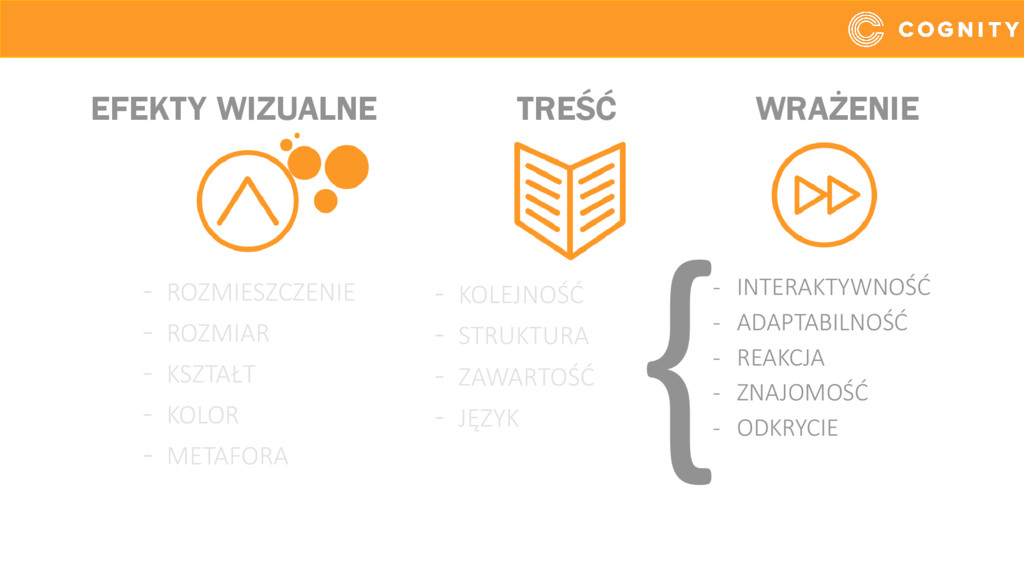

24. EFEKTY WIZUALNE TREŚĆ WRAŻENIE - ROZMIESZCZENIE - ROZMIAR - KSZTAŁT - KOLOR - METAFORA - KOLEJNOŚĆ - STRUKTURA - ZAWARTOŚĆ - JĘZYK - INTERAKTYWNOŚĆ - ADAPTABILNOŚĆ - REAKCJA - ZNAJOMOŚĆ - ODKRYCIE
25. V. RODZAJE WYKRESÓW

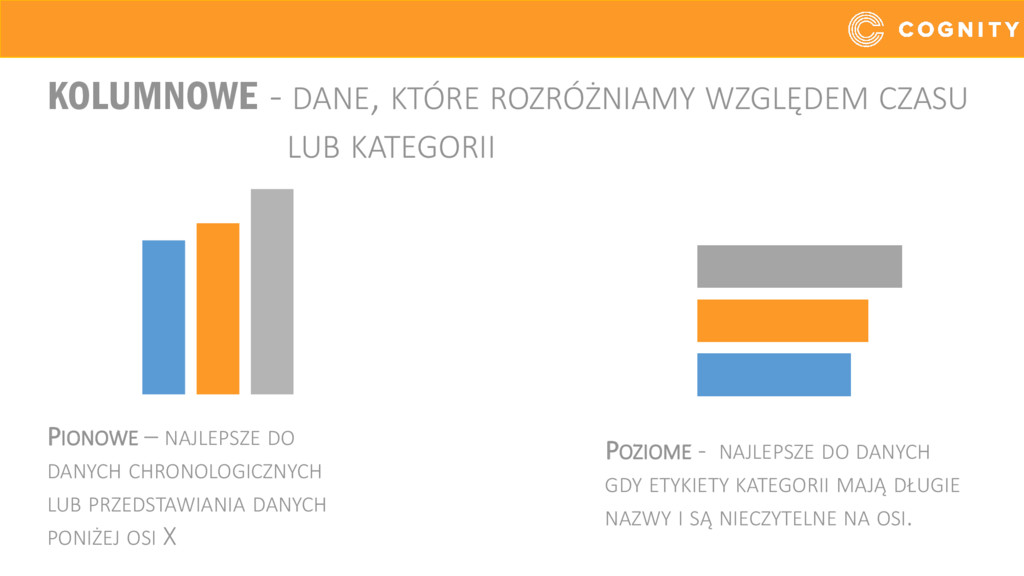

26. KOLUMNOWE - DANE, KTÓRE ROZRÓŻNIAMY WZGLĘDEM CZASU LUB KATEGORII PIONOWE – NAJLEPSZE DO DANYCH CHRONOLOGICZNYCH LUB PRZEDSTAWIANIA DANYCH PONIŻEJ OSI X POZIOME - NAJLEPSZE DO DANYCH GDY ETYKIETY KATEGORII MAJĄ DŁUGIE NAZWY I SĄ NIECZYTELNE NA OSI.

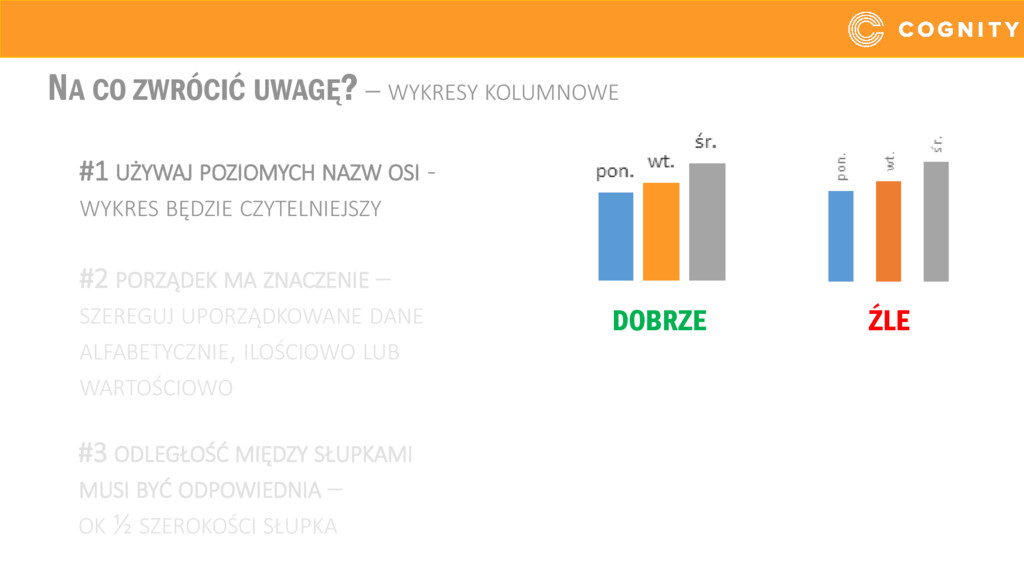

27. NA CO ZWRÓCIĆ UWAGĘ? – WYKRESY KOLUMNOWE #1 UŻYWAJ POZIOMYCH NAZW OSI - WYKRES BĘDZIE CZYTELNIEJSZY #2 PORZĄDEK MA ZNACZENIE – SZEREGUJ UPORZĄDKOWANE DANE ALFABETYCZNIE, ILOŚCIOWO LUB WARTOŚCIOWO #3 ODLEGŁOŚĆ MIĘDZY SŁUPKAMI MUSI BYĆ ODPOWIEDNIA – OK ½ SZEROKOŚCI SŁUPKA DOBRZE ŹLE

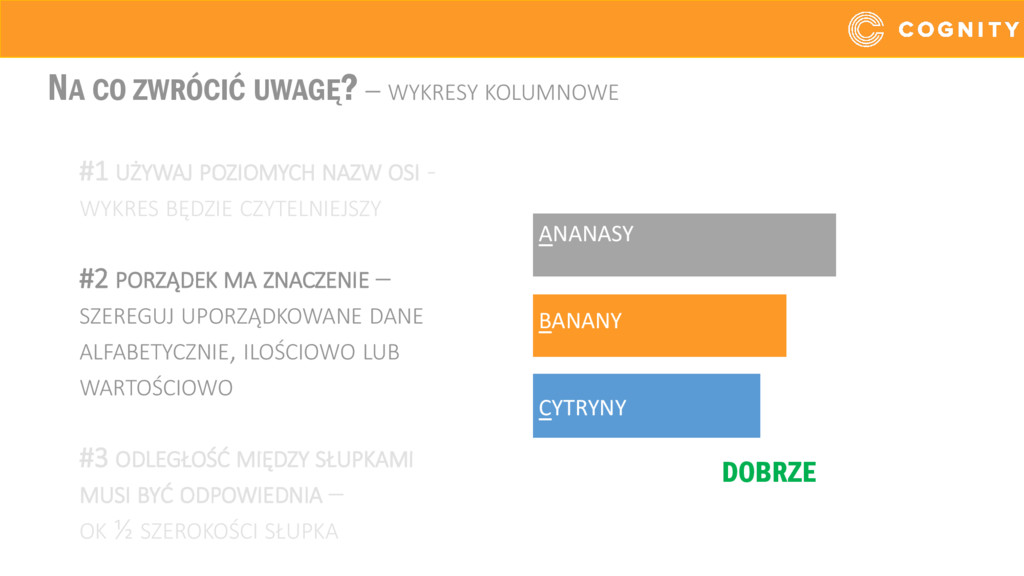

28. NA CO ZWRÓCIĆ UWAGĘ? – WYKRESY KOLUMNOWE #1 UŻYWAJ POZIOMYCH NAZW OSI - WYKRES BĘDZIE CZYTELNIEJSZY #2 PORZĄDEK MA ZNACZENIE – SZEREGUJ UPORZĄDKOWANE DANE ALFABETYCZNIE, ILOŚCIOWO LUB WARTOŚCIOWO #3 ODLEGŁOŚĆ MIĘDZY SŁUPKAMI MUSI BYĆ ODPOWIEDNIA – OK ½ SZEROKOŚCI SŁUPKA ANANASY BANANY CYTRYNY DOBRZE

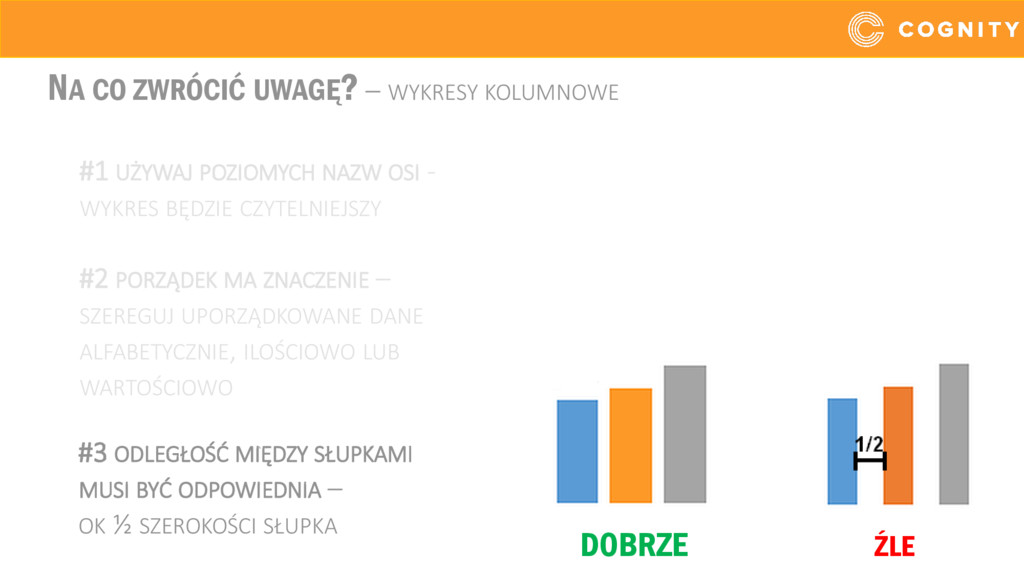

29. NA CO ZWRÓCIĆ UWAGĘ? – WYKRESY KOLUMNOWE #1 UŻYWAJ POZIOMYCH NAZW OSI - WYKRES BĘDZIE CZYTELNIEJSZY #2 PORZĄDEK MA ZNACZENIE – SZEREGUJ UPORZĄDKOWANE DANE ALFABETYCZNIE, ILOŚCIOWO LUB WARTOŚCIOWO #3 ODLEGŁOŚĆ MIĘDZY SŁUPKAMI MUSI BYĆ ODPOWIEDNIA – OK ½ SZEROKOŚCI SŁUPKA DOBRZE ŹLE

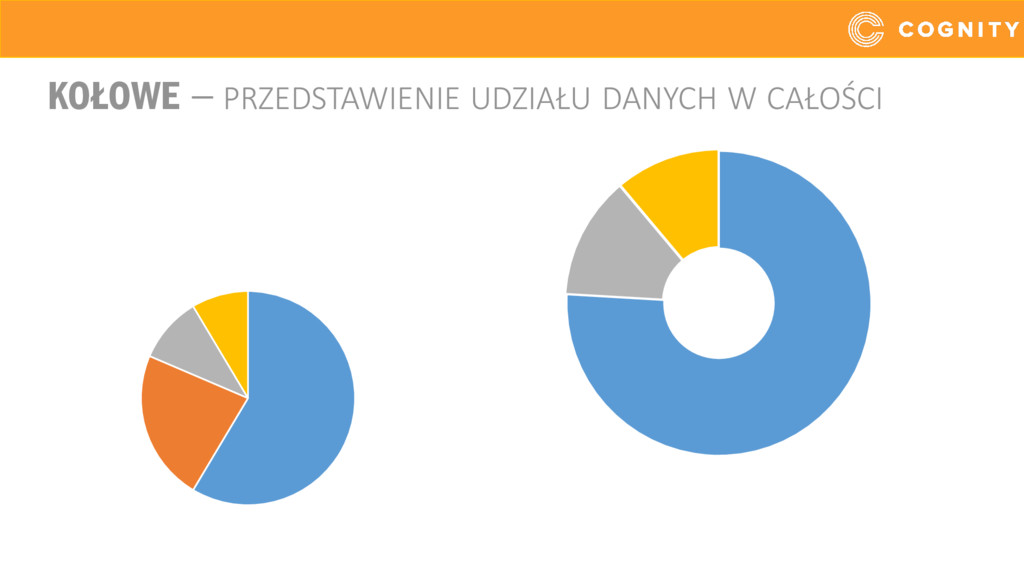

30. KOŁOWE – PRZEDSTAWIENIE UDZIAŁU DANYCH W CAŁOŚCI

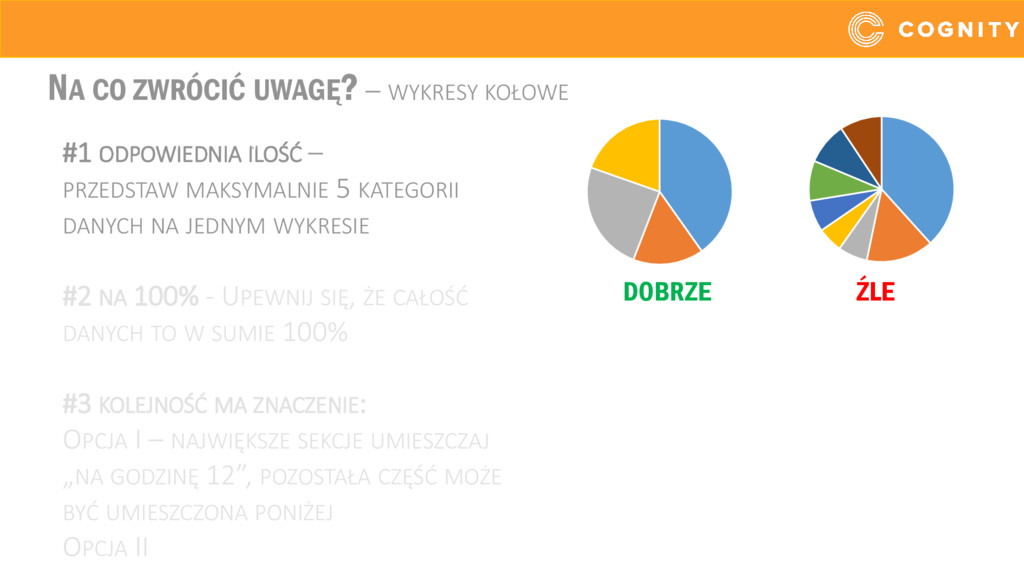

31. NA CO ZWRÓCIĆ UWAGĘ? – WYKRESY KOŁOWE #1 ODPOWIEDNIA ILOŚĆ – PRZEDSTAW MAKSYMALNIE 5 KATEGORII DANYCH NA JEDNYM WYKRESIE #2 NA 100% - UPEWNIJ SIĘ, ŻE CAŁOŚĆ DANYCH TO W SUMIE 100% #3 KOLEJNOŚĆ MA ZNACZENIE: OPCJA I – NAJWIĘKSZE SEKCJE UMIESZCZAJ „NA GODZINĘ 12”, POZOSTAŁA CZĘŚĆ MOŻE BYĆ UMIESZCZONA PONIŻEJ OPCJA II DOBRZE ŹLE

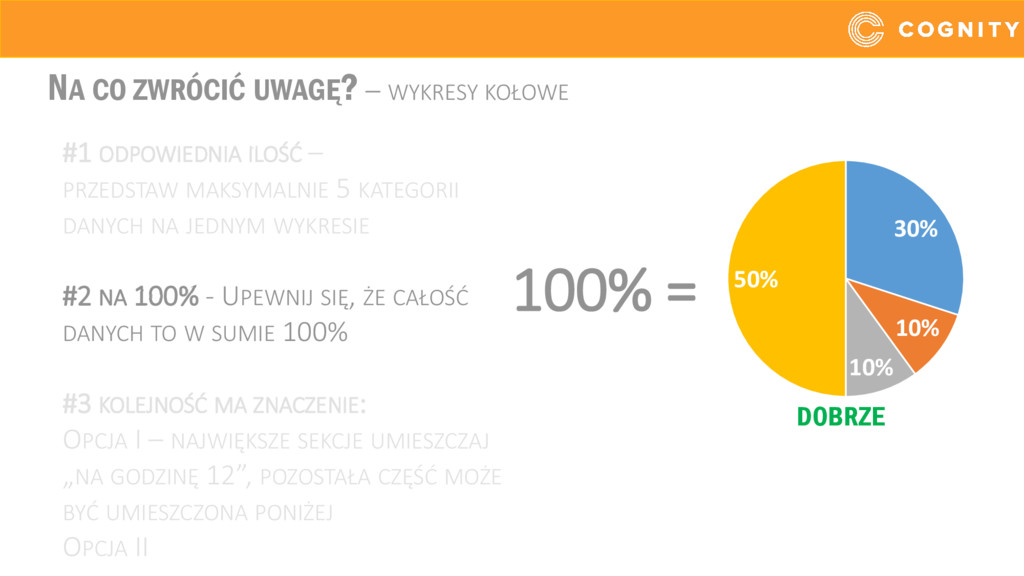

32. NA CO ZWRÓCIĆ UWAGĘ? – WYKRESY KOŁOWE #1 ODPOWIEDNIA ILOŚĆ – PRZEDSTAW MAKSYMALNIE 5 KATEGORII DANYCH NA JEDNYM WYKRESIE #2 NA 100% - UPEWNIJ SIĘ, ŻE CAŁOŚĆ DANYCH TO W SUMIE 100% #3 KOLEJNOŚĆ MA ZNACZENIE: OPCJA I – NAJWIĘKSZE SEKCJE UMIESZCZAJ „NA GODZINĘ 12”, POZOSTAŁA CZĘŚĆ MOŻE BYĆ UMIESZCZONA PONIŻEJ OPCJA II DOBRZE 30% 10% 10% 50% 100% =

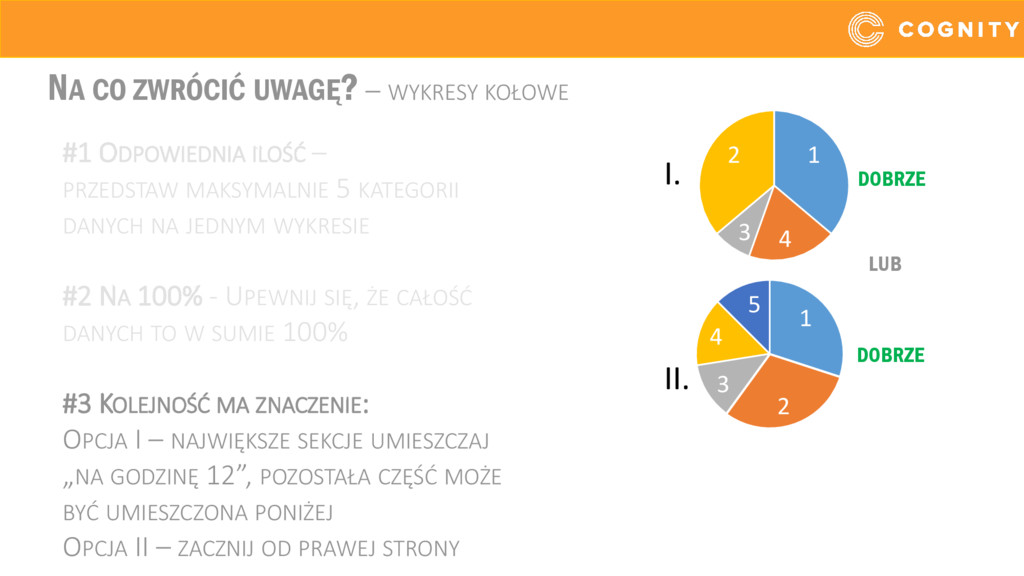

33. NA CO ZWRÓCIĆ UWAGĘ? – WYKRESY KOŁOWE #1 ODPOWIEDNIA ILOŚĆ – PRZEDSTAW MAKSYMALNIE 5 KATEGORII DANYCH NA JEDNYM WYKRESIE #2 NA 100% - UPEWNIJ SIĘ, ŻE CAŁOŚĆ DANYCH TO W SUMIE 100% #3 KOLEJNOŚĆ MA ZNACZENIE: OPCJA I – NAJWIĘKSZE SEKCJE UMIESZCZAJ „NA GODZINĘ 12”, POZOSTAŁA CZĘŚĆ MOŻE BYĆ UMIESZCZONA PONIŻEJ OPCJA II – ZACZNIJ OD PRAWEJ STRONY DOBRZE 1 4 3 2 1 2 3 4 5 DOBRZE LUB I. II.

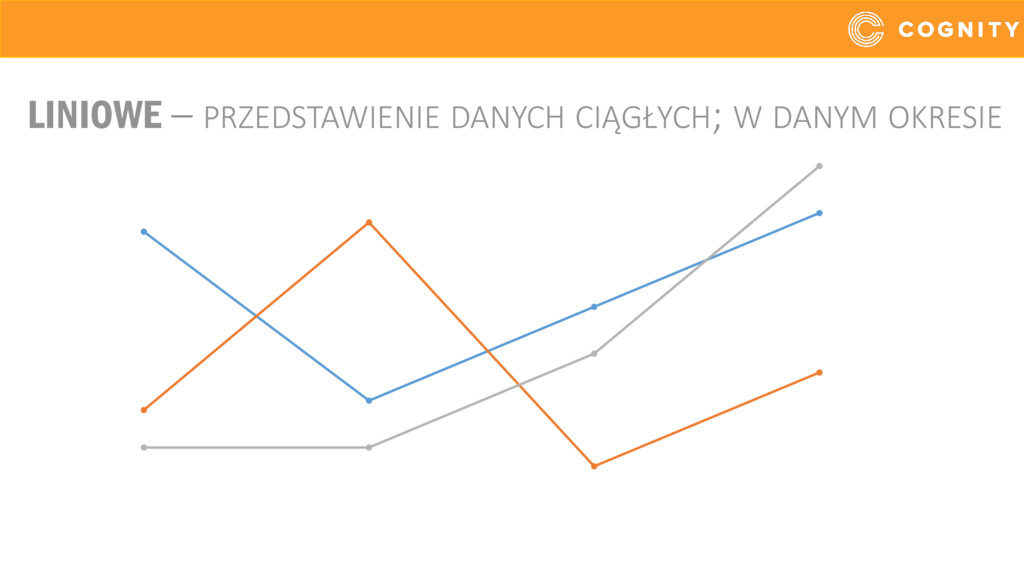

34. LINIOWE – PRZEDSTAWIENIE DANYCH CIĄGŁYCH; W DANYM OKRESIE

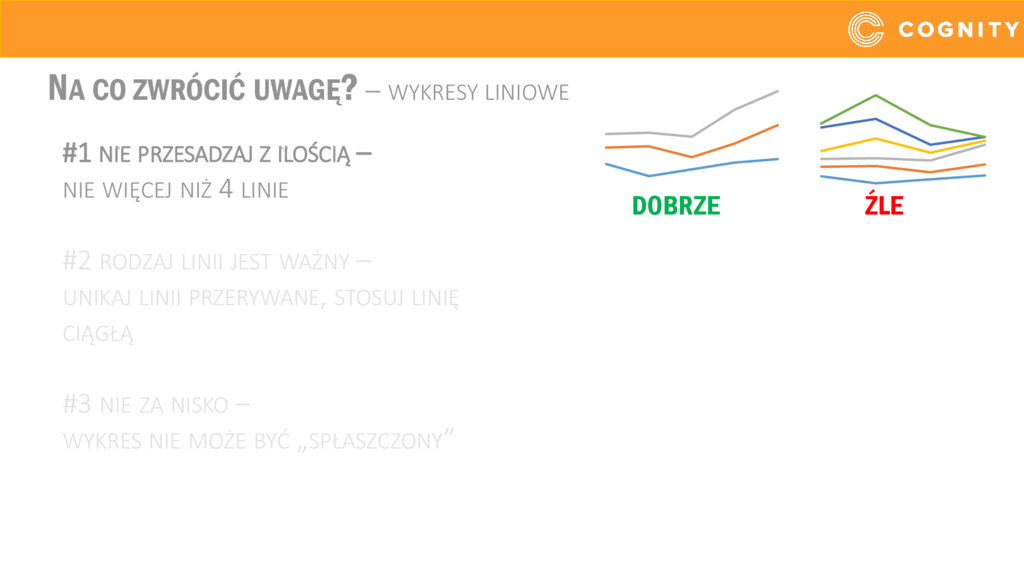

35. NA CO ZWRÓCIĆ UWAGĘ? – WYKRESY LINIOWE #1 NIE PRZESADZAJ Z ILOŚCIĄ – NIE WIĘCEJ NIŻ 4 LINIE #2 RODZAJ LINII JEST WAŻNY – UNIKAJ LINII PRZERYWANE, STOSUJ LINIĘ CIĄGŁĄ #3 NIE ZA NISKO – WYKRES NIE MOŻE BYĆ „SPŁASZCZONY” DOBRZE ŹLE

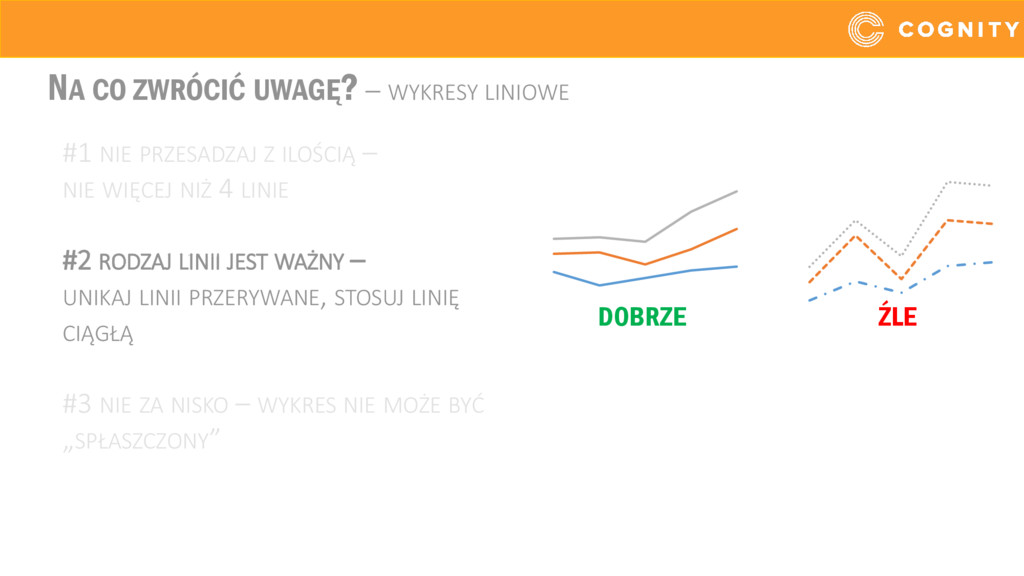

36. NA CO ZWRÓCIĆ UWAGĘ? – WYKRESY LINIOWE #1 NIE PRZESADZAJ Z ILOŚCIĄ – NIE WIĘCEJ NIŻ 4 LINIE #2 RODZAJ LINII JEST WAŻNY – UNIKAJ LINII PRZERYWANE, STOSUJ LINIĘ CIĄGŁĄ #3 NIE ZA NISKO – WYKRES NIE MOŻE BYĆ „SPŁASZCZONY” DOBRZE ŹLE

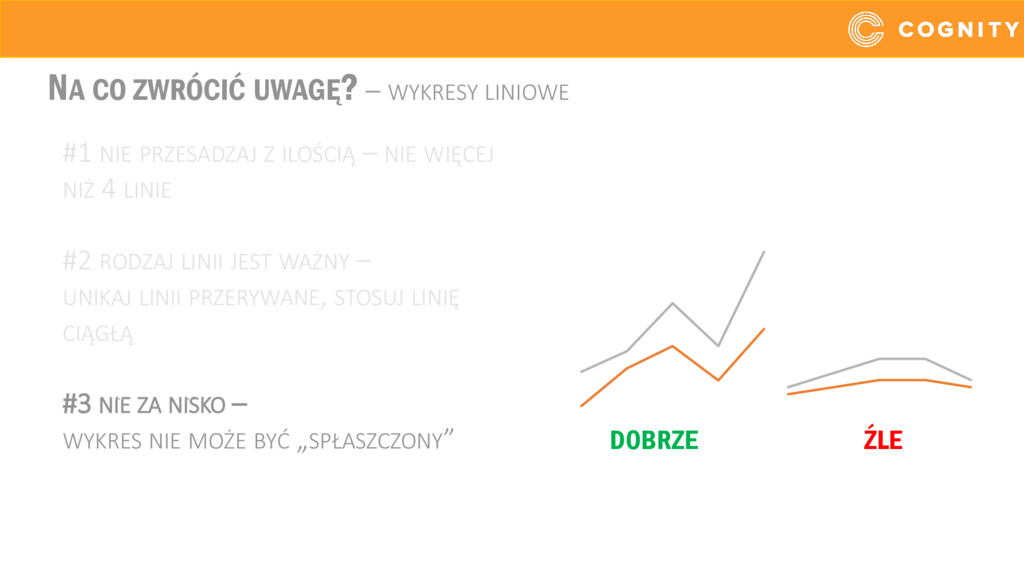

37. NA CO ZWRÓCIĆ UWAGĘ? – WYKRESY LINIOWE #1 NIE PRZESADZAJ Z ILOŚCIĄ – NIE WIĘCEJ NIŻ 4 LINIE #2 RODZAJ LINII JEST WAŻNY – UNIKAJ LINII PRZERYWANE, STOSUJ LINIĘ CIĄGŁĄ #3 NIE ZA NISKO – WYKRES NIE MOŻE BYĆ „SPŁASZCZONY” DOBRZE ŹLE

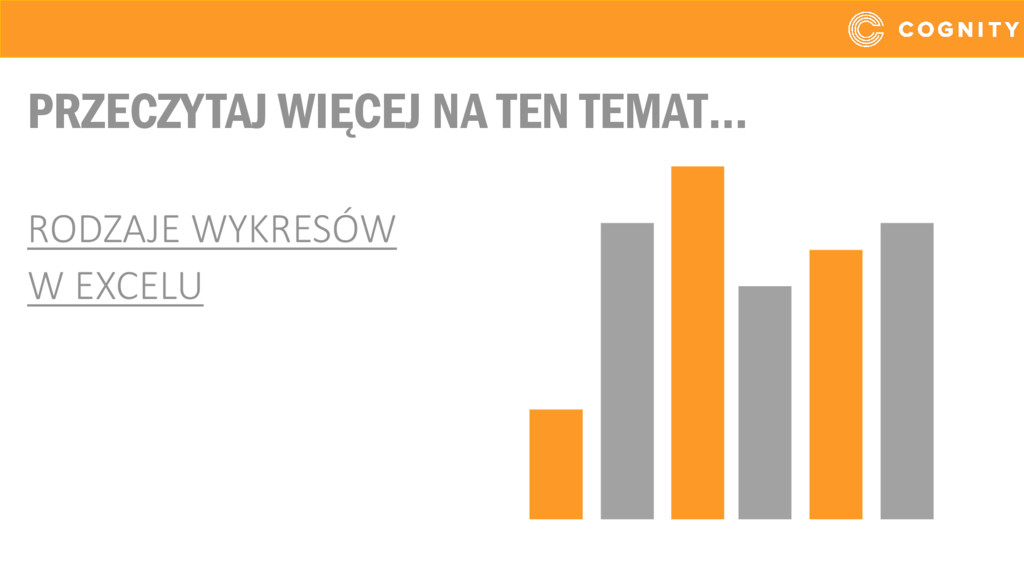

38. PRZECZYTAJ WIĘCEJ NA TEN TEMAT… RODZAJE WYKRESÓW W EXCELU

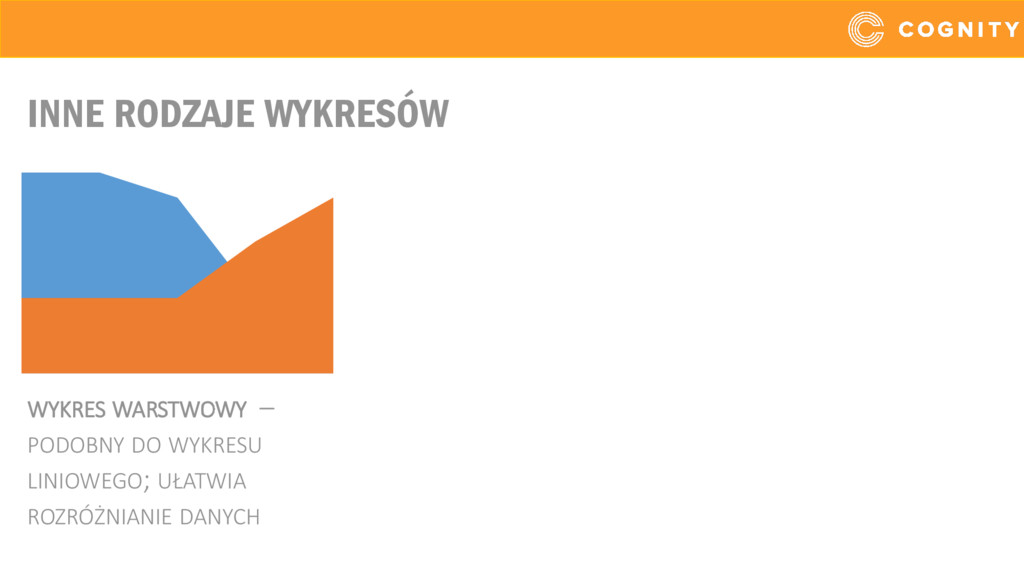

39. INNE RODZAJE WYKRESÓW WYKRES WARSTWOWY – PODOBNY DO WYKRESU LINIOWEGO; UŁATWIA ROZRÓŻNIANIE DANYCH

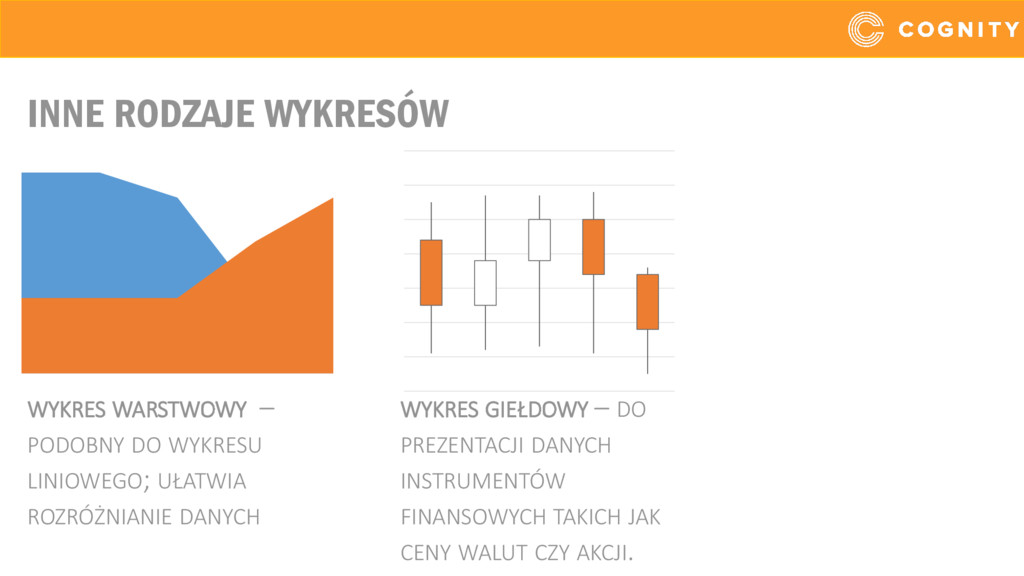

40. INNE RODZAJE WYKRESÓW WYKRES WARSTWOWY – PODOBNY DO WYKRESU LINIOWEGO; UŁATWIA ROZRÓŻNIANIE DANYCH WYKRES GIEŁDOWY – DO PREZENTACJI DANYCH INSTRUMENTÓW FINANSOWYCH TAKICH JAK CENY WALUT CZY AKCJI.

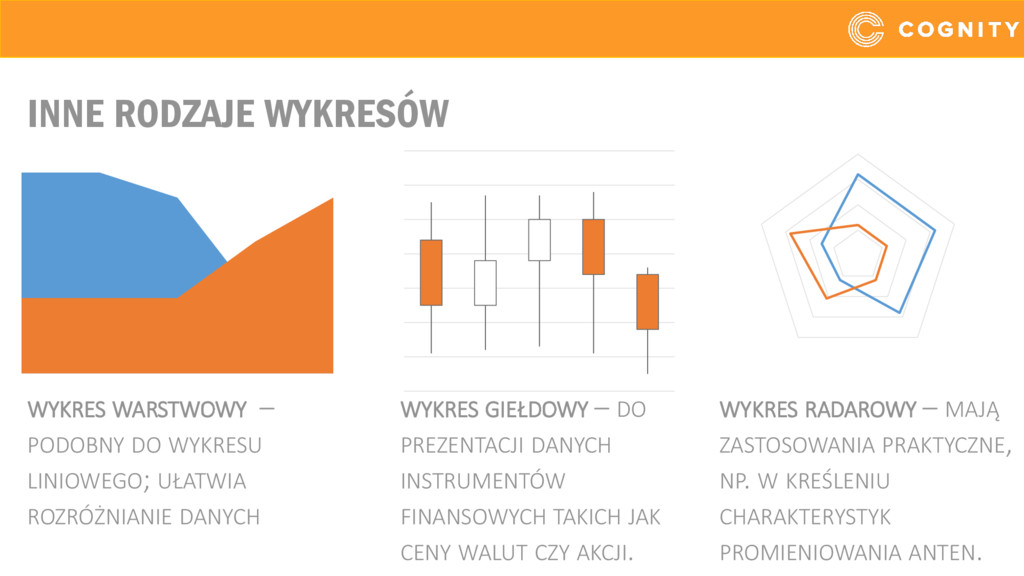

41. INNE RODZAJE WYKRESÓW WYKRES WARSTWOWY – PODOBNY DO WYKRESU LINIOWEGO; UŁATWIA ROZRÓŻNIANIE DANYCH WYKRES GIEŁDOWY – DO PREZENTACJI DANYCH INSTRUMENTÓW FINANSOWYCH TAKICH JAK CENY WALUT CZY AKCJI. WYKRES RADAROWY – MAJĄ ZASTOSOWANIA PRAKTYCZNE, NP. W KREŚLENIU CHARAKTERYSTYK PROMIENIOWANIA ANTEN.

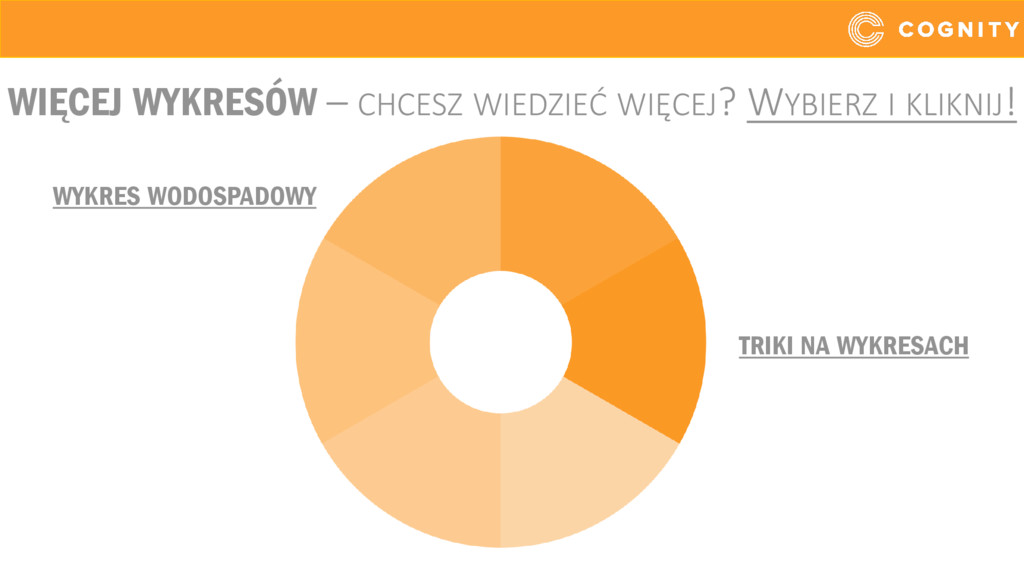

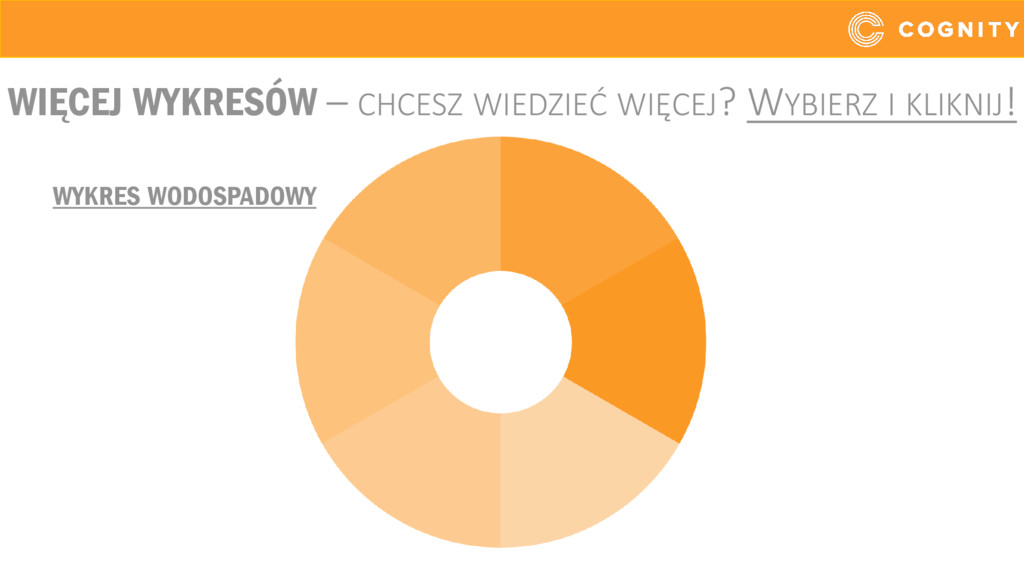

42. WIĘCEJ WYKRESÓW – CHCESZ WIEDZIEĆ WIĘCEJ? WYBIERZ I KLIKNIJ! WYKRES WODOSPADOWY
43. WIĘCEJ WYKRESÓW – CHCESZ WIEDZIEĆ WIĘCEJ? WYBIERZ I KLIKNIJ! WYKRES WODOSPADOWY TRIKI NA WYKRESACH
44. WIĘCEJ WYKRESÓW – CHCESZ WIEDZIEĆ WIĘCEJ? WYBIERZ I KLIKNIJ! WYKRES DYNAMICZNY WYKRES WODOSPADOWY TRIKI NA WYKRESACH

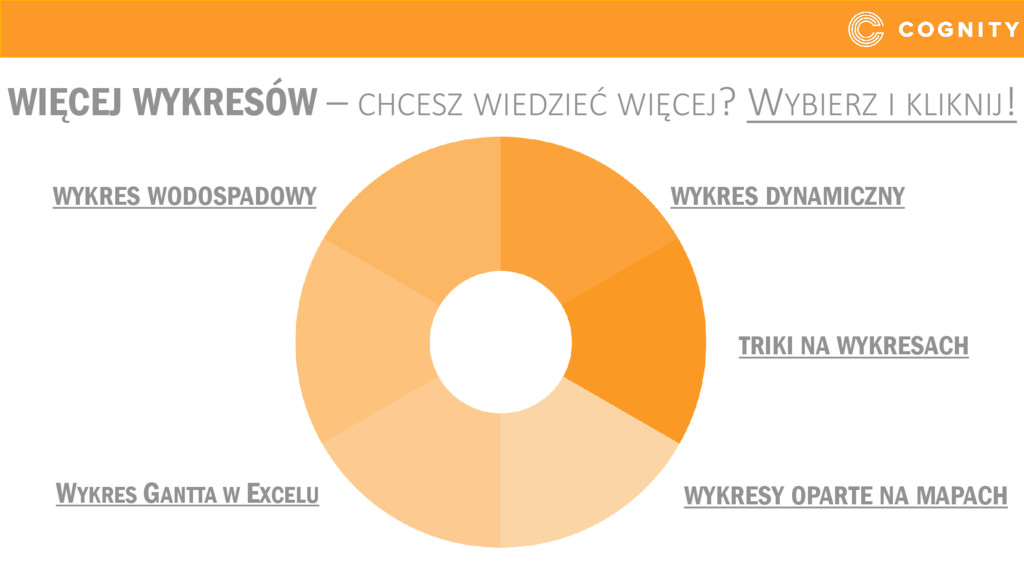

45. WIĘCEJ WYKRESÓW – CHCESZ WIEDZIEĆ WIĘCEJ? WYBIERZ I KLIKNIJ! WYKRES GANTTA W EXCELU WYKRES DYNAMICZNY WYKRES WODOSPADOWY TRIKI NA WYKRESACH
46. WIĘCEJ WYKRESÓW – CHCESZ WIEDZIEĆ WIĘCEJ? WYBIERZ I KLIKNIJ! WYKRES GANTTA W EXCELU WYKRES DYNAMICZNY WYKRES WODOSPADOWY TRIKI NA WYKRESACH WYKRESY OPARTE NA MAPACH
47. WIĘCEJ WYKRESÓW – CHCESZ WIEDZIEĆ WIĘCEJ? WYBIERZ I KLIKNIJ! WYKRES GAUSSA WYKRES GANTTA W EXCELU WYKRES DYNAMICZNY WYKRES WODOSPADOWY TRIKI NA WYKRESACH WYKRESY OPARTE NA MAPACH
48. VI. WSKAZÓWKI

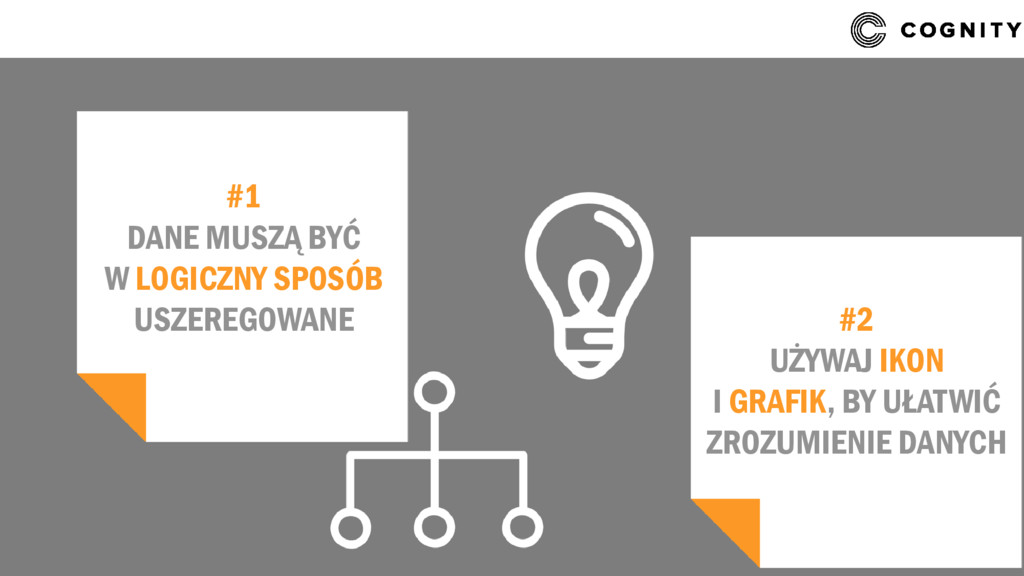

49. #1 DANE MUSZĄ BYĆ W LOGICZNY SPOSÓB USZEREGOWANE #2 UŻYWAJ IKON I GRAFIK, BY UŁATWIĆ ZROZUMIENIE DANYCH

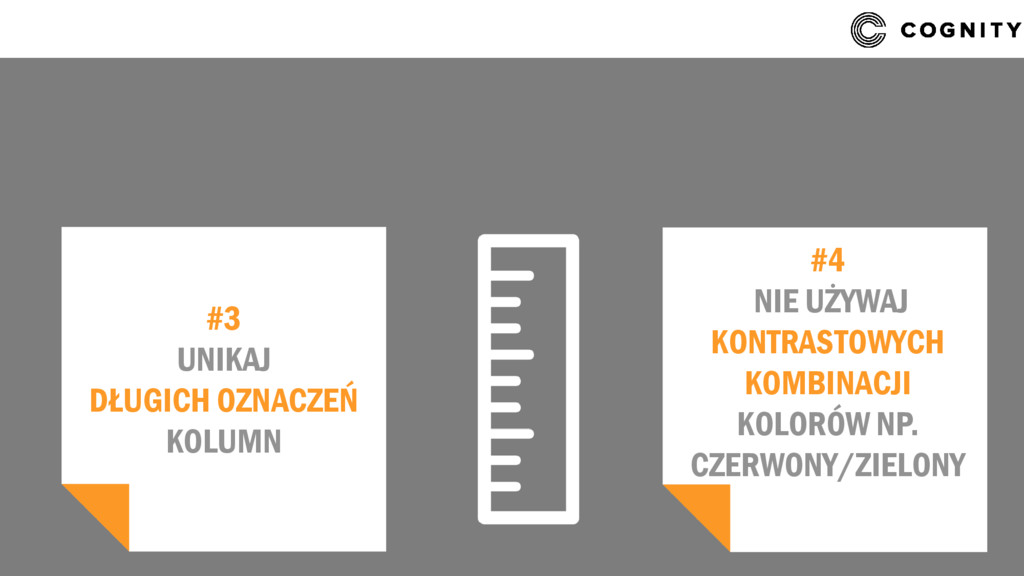

50. #3 UNIKAJ DŁUGICH OZNACZEŃ KOLUMN #4 NIE UŻYWAJ KONTRASTOWYCH KOMBINACJI KOLORÓW NP. CZERWONY/ZIELONY
51. #5 OGRANICZ WYKRESY 3D – MOGĄ UTRUDNIĆ ODBIÓR #6 NIE DODAWAJ ZBĘDNYCH OZNACZEŃ, OBRAZKÓW, WZORKÓW, CIENI POD WYKRESEM

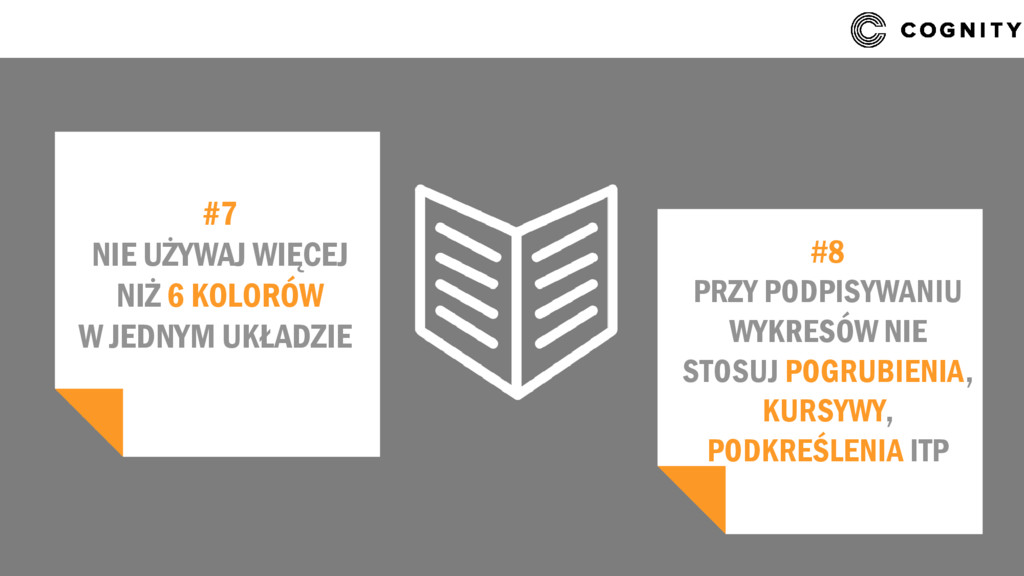

52. #7 NIE UŻYWAJ WIĘCEJ NIŻ 6 KOLORÓW W JEDNYM UKŁADZIE #8 PRZY PODPISYWANIU WYKRESÓW NIE STOSUJ POGRUBIENIA, KURSYWY, PODKREŚLENIA ITP
