Introdução ao Protocolo IPv6

Minicurso ministrado na Pré COMP WEEK - evento do Curso de Ciência da Computação da Faculdade Pitagóras.

Transcript

1. IPv6 O protocolo da Internet das coisas
2. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 2 ROTEIRO INTRODUÇÃO CABEÇALHOS ENDEREÇAMENTO EXERCÍCIOS FUNCIONALIDADES BÁSICAS EXPERIMENTOS PRÁTICOS
3. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 3 INTRODUÇÃO
4. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 4 CLASSES http://wiki.brazilfw.com.br/lib/exe/fetch.php?media=wiki:ipv4-lan-priv.png
5. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 5 HIERARQUIA

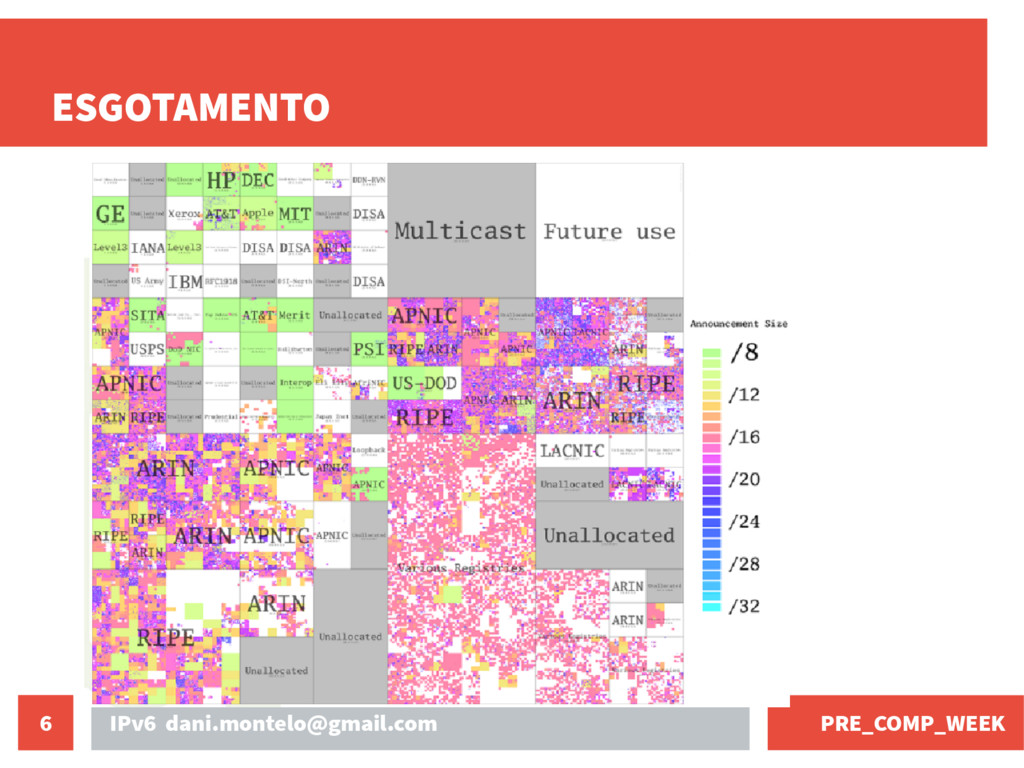

6. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 6 ESGOTAMENTO
7. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 7 SOLUÇÕES NAT
8. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 8 SOLUÇÕES CIDR
9. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 9 SOLUÇÕES DHCP
10. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 10 IPv6
11. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 11 IMPLANTAÇÃO
12. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 12 IMPLANTAÇÃO

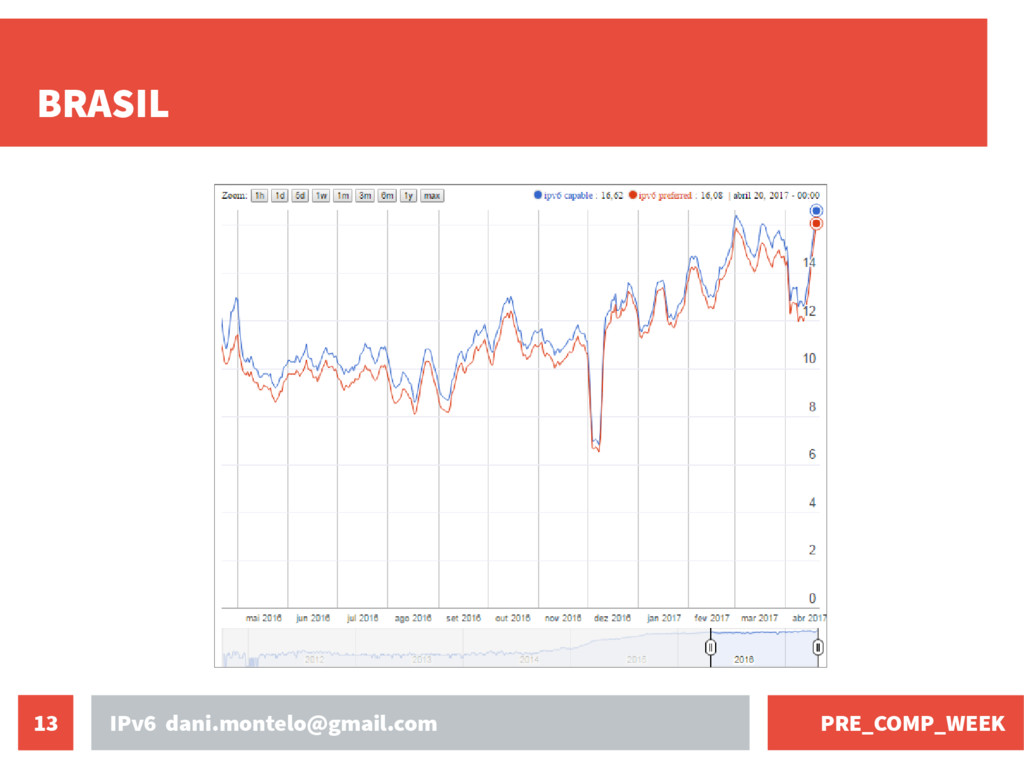

13. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 13 BRASIL
14. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 14 INTERNET DAS COISAS (IoT) http://img.deusm.com/informationweek/2014/06/1269437/IoT-connected-things.png
15. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 15 O QUÊ É O IPv6? https://www.youtube.com/watch?list=PLQq8-9yVHyObGmdqA- aD_QaLrZaC_tkOI&v=_JbLr_C-HLk
16. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 16 CABEÇALHOS
17. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 17 CABEÇALHO IPv4
18. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 18 CABEÇALHO IPv6
19. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 19 ALTERAÇÕES
20. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 20 ALTERAÇÕES
21. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 21 ALTERAÇÕES
22. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 22 ALTERAÇÕES

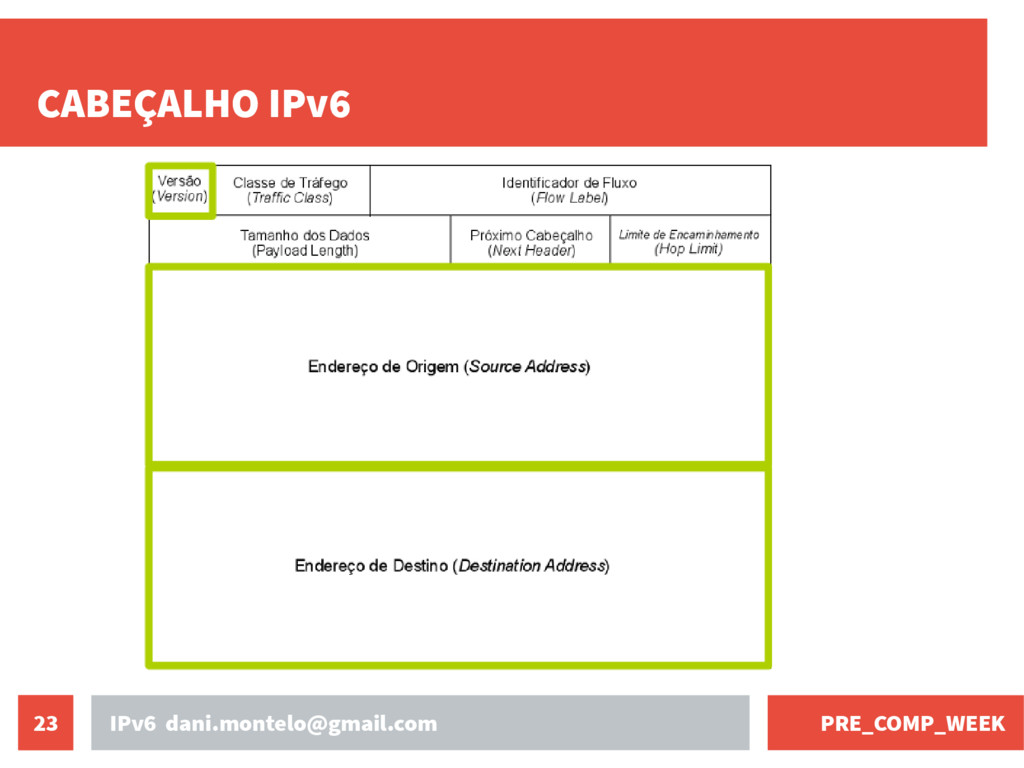

23. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 23 CABEÇALHO IPv6
24. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 24 CABEÇALHOS DE EXTENSÃO
25. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 25 HOP-BY-HOP
26. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 26 DESTINATION
27. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 27 ROUTING
28. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 28 FRAGMENTATION
29. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 29 CABEÇALHOS DE EXTENSÃO • AUTHENTICATION HEADER • ENCAPSULATING SECURITY PAYLOAD • MOBILITY
30. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 30 ENDEREÇAMENTO
31. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 31 IPv4
32. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 32 IPv4
33. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 33 IPv6
34. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 34 IPv6
35. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 35 REPRESENTAÇÃO • CIDR - “Endereço IPv6/tamanho do prefixo Exemplo: Prefixo 2001:db8:3003 :2::/64 Prefixo Global 2001:db8::/32 ID da subrede 3003:2 • URL Exemplo: http://[2001:12f:0 :4::22]/ index.php http://[2001:12f:0 :4::22]:8080
36. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 36 TIPOS • Unicast - individual • Anycast - seletiva • Multicast – grupo BROADCAST
37. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 37 UNICAST • Global unicast - roteável -2000::/3 - 13% dos endereços - 2 ^ (45) = 35.184.372.088.832 redes /48 distintas
38. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 38 UNICAST • Link local - FE80::/64 - Usado localmente - Autoconfiguração stateless
39. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 39 UNICAST • Unique local - FC00::/7 - Prefixo globalmente único - Comunicação dentro de um enlace ou entre enlaces - Não roteado
40. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 40 UNICAST • Identificador da Interface (IID) - Único dentro do mesmo prefixo de sub-rede - Pode ser obtido: manualmente, autoconfiguração stateless, DHCPv6 (stateful), a partir de uma chave pública (CGA) - Pode ser temporário ou gerado randomicamente - Baseado no endereço MAC (Formato EUI-64)
41. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 41 UNICAST • EUI-64
42. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 42 UNICAST • Endereços especiais Localhost- ::1/128 (0:0:0:0:0:0:0:1) Não especificado- ::/128 (0:0:0:0:0:0:0:0) IPv4-mapeado - ::FFFF:wxyz •Faixas Especiais 6to4 - 2002::/16 Documentação - 2001:db8::/32 Teredo - 2001:0000::/32
43. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 43 ANYCAST • Identifica um grupo de interfaces • interface mais perto da origem • Atribuídos a partir de endereços unicast • Uso: - Descoberta de serviços - Balanceamento de carga - Localizar roteadores - Mobilidade IPv6
44. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 44 MULTICAST • FF00::/8
45. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 45 MULTICAST
46. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 46 EXERCÍCIO Classificar os endereços
47. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 47 EXERCÍCIO • Comprimir os endereços ­2001:0db8:0000:1200:0fe0:0000:0000:0003 ­2001:0db8::ca5a:0000:2000 ­2001:0db8:face:b00c:0000:0000:0100:00ab
48. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 48 EXERCÍCIO • Descomprimir os endereços ­2001:db8:0:ca1::1:abcd ­2001:db8:4::2 ­2001:db8:200::bdb:110
49. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 49 EXERCÍCIO • Utilizando o padrão EUI­64, crie endereços IPv6 a parti r do prefixo 2001:db8:ba1a:d0ce::/64, baseados nos seguintes endereços MAC: ­ 00:e0:4c:70:89:8d ­ 5c:1d:e0:8c:e7:e7 ­ 07:00:27:00:e8:8b
50. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 50 FUNCIONALIDADES BÁSICAS

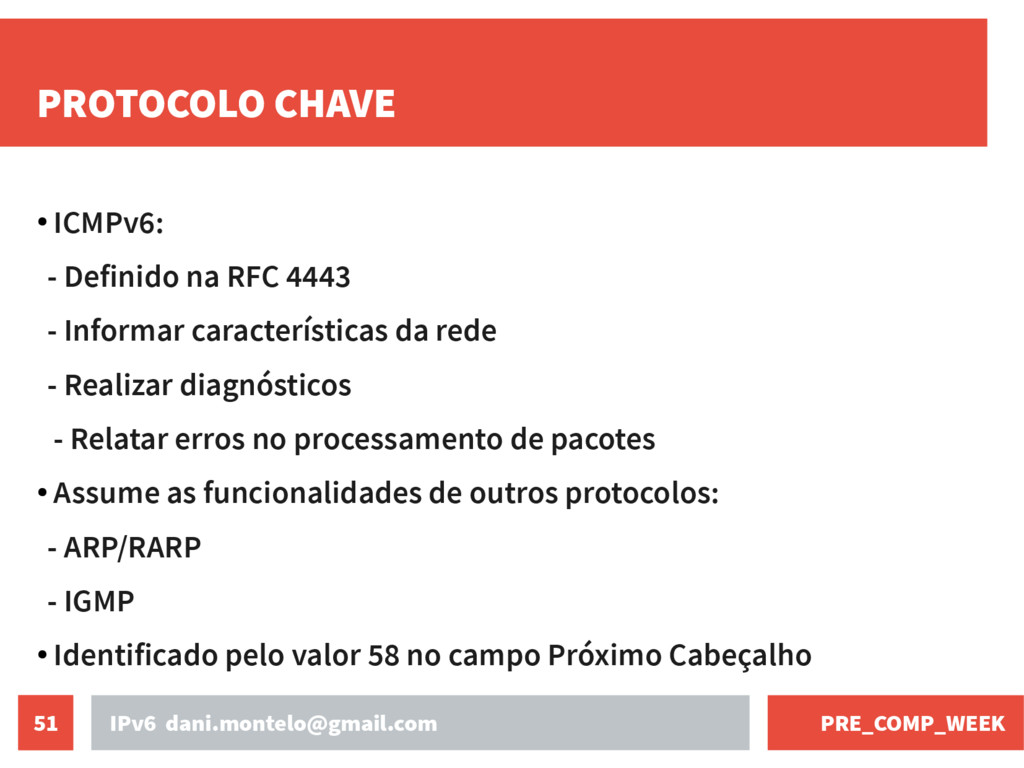

51. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 51 PROTOCOLO CHAVE • ICMPv6: - Definido na RFC 4443 - Informar características da rede - Realizar diagnósticos - Relatar erros no processamento de pacotes • Assume as funcionalidades de outros protocolos: - ARP/RARP - IGMP • Identificado pelo valor 58 no campo Próximo Cabeçalho
52. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 52 FUNCIONALIDADES DO IPv6 • Gerenciamento de grupos multicast •  Descoberta de Vizinhança (Neighbor Discovery) •  Mobilidade IPv6 •  Descoberta do PathMTU.
53. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 53 MENSAGENS ICMPv6 • Mensagens de Erro - Destination Unreachable - Packet Too Big - Time Exceeded - Parameter Problem • Mensagens de Informação - Echo Request e Echo Reply - Multicast Listener Query - Multicast Listener Report - Multicast Listener Done - Router Solicitation e Router Advertisement - Neighbor Solicitation e Neighbor Advertisement - Redirect
54. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 54 DESCOBERTA DE VIZINHANÇA • Neighbor Discovery– definido na RFC 4861 • Torna mais dinâmico alguns processos de configuração de rede: - determinar o endereço MAC dos nós da rede - encontrar roteadores vizinhos - determinar prefixos e outras informações de configuração da rede - detectar endereços duplicados - determinar a acessibilidades dos roteadores - redirecionamento de pacotes - autoconfiguração de endereços - Descoberta de Vizinhança
55. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 55 DESCOBERTA DE VIZINHANÇA • Utiliza 5 tipos de mensagens ICMPv6: - Router Solicitation(RS) – ICMPv6 Tipo 133 - Router Advertisement (RA) – ICMPv6 Tipo 134 - Neighbor Solicitation(NS) – ICMPv6 Tipo 135 - Neighbor Advertisement(NA) – ICMPv6 Tipo 136 - Redirect– ICMPv6 Tipo 137
56. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 56 DESCOBERTA DE VIZINHANÇA • Requisição de MAC
57. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 57 DESCOBERTA DE VIZINHANÇA • Resposta de MAC
58. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 58 LABORATÓRIO Experiência 1 * • Neighbor Solicitation e Neighbor Advertisement
59. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 59 DESCOBERTA DE ROTEADORES

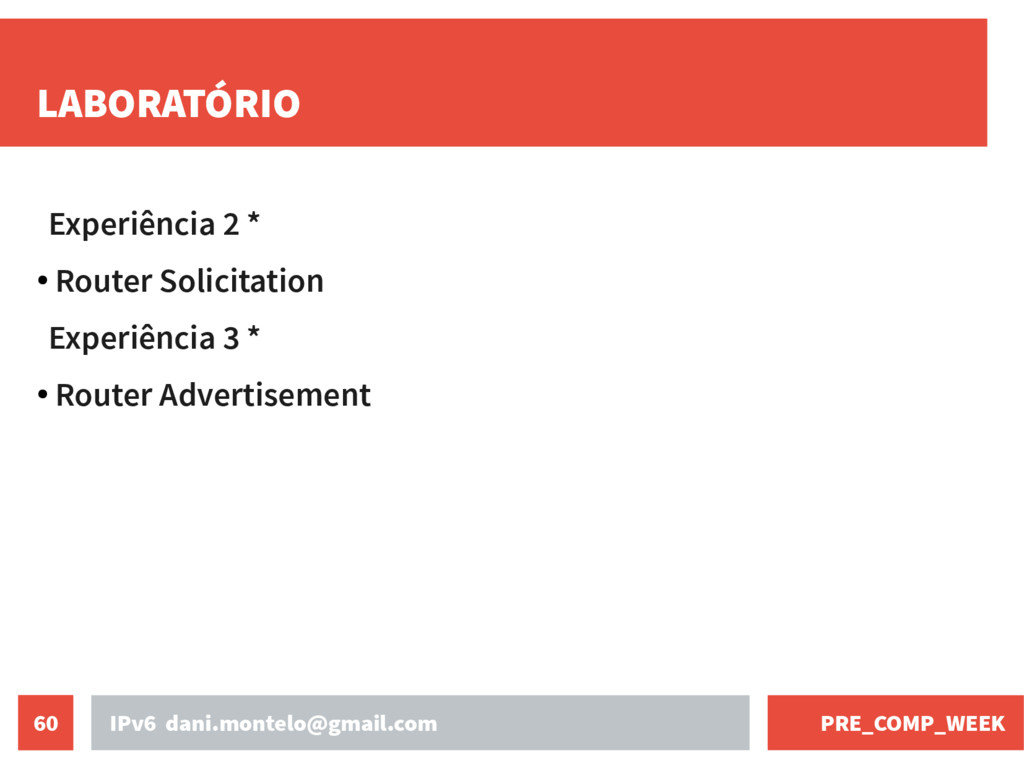

60. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 60 LABORATÓRIO Experiência 2 * • Router Solicitation Experiência 3 * • Router Advertisement
61. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 61 ENDEREÇOS DUPLICADOS • Consiste no envio de uma mensagem NS pelo host, com o campo target address preenchido com seu próprio endereço. Caso alguma mensagem NA seja recebida como resposta, isso indicará que o endereço já está sendo utilizado.
62. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 62 LABORATÓRIO Experiência 4 * • Detecção de endereços duplicados
63. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 63 LICENCIAMENTO CREATIVE COMMONS Attribution-ShareAlike 3.0 Brasil (CC BY-SA 3.0) O texto integral da licença pode ser obtido em: http://creativecommons.org/licenses/by-sa/3.0/br/legalcode
64. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 64 REFERÊNCIAS NIC.br- http://www.nic.br/ IPv6.br- http://ipv6.br/ CEPTRO.br- http://ceptro.br/ CGI.br - http://www.cgi.br/
65. PRE_COMP_WEEK IPv6 dani.montelo@gmail.com 65 Obrigada!!! Apresentação disponível em: https://speakerdeck.com/danimontelo
