（Unityに）エモさをもたらす シリアル通信のはなし

Unityでシリアル通信（SerialPort）を用いてArduinoを経由しLEDを制御してみたというお話です。

Transcript

1. (Unityに)エモさをもたらす シリアル通信のはなし D.N.A. (D.N.A. Softwares) Background Designed by Brgfx
2. 自己紹介  サークル D.N.A. Softwares 代表  同人・インディゲームオンリー 「デジゲー博」代表  Twitter: @dnasoftwares
3. さっそく 本題
4. エモさ #とは

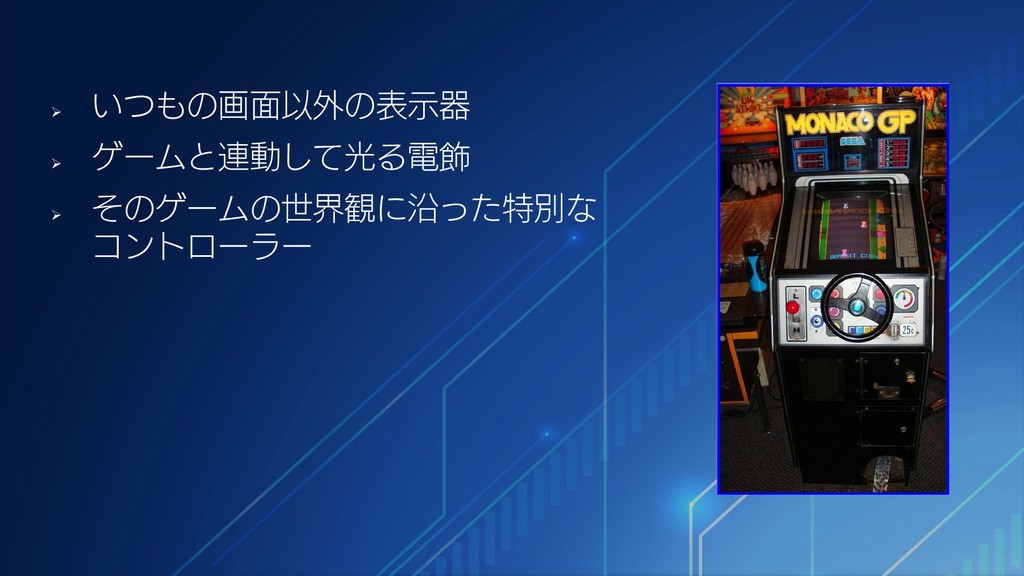

5.  いつもの画面以外の表示器  ゲームと連動して光る電飾  そのゲームの世界観に沿った特別な コントローラー

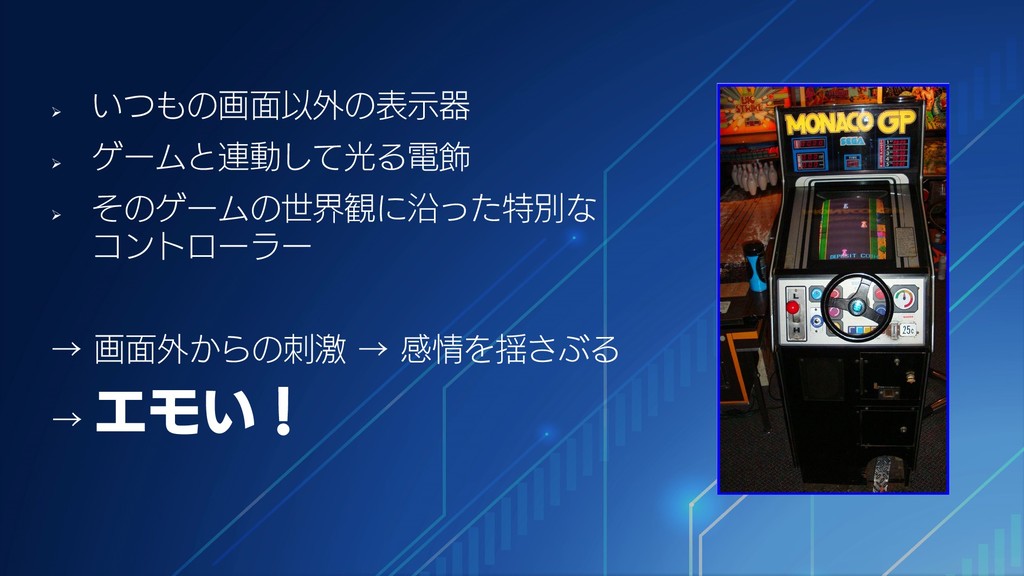

6.  いつもの画面以外の表示器  ゲームと連動して光る電飾  そのゲームの世界観に沿った特別な コントローラー → 画面外からの刺激 → 感情を揺さぶる → エモい！
7. そんなエモさをUnityでも 醸し出したい!!!

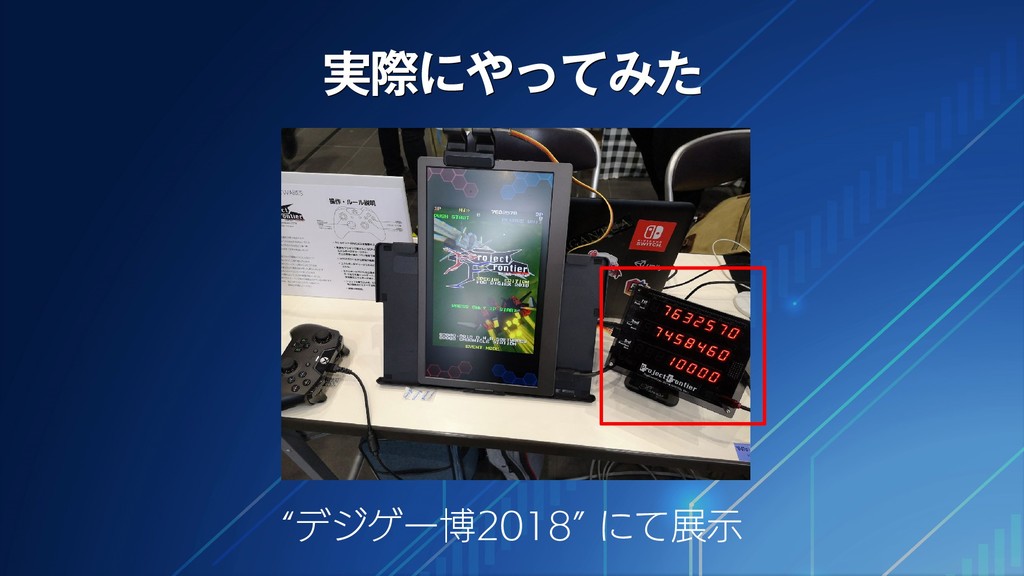

8. 実際にやってみた “デジゲー博2018” にて展示

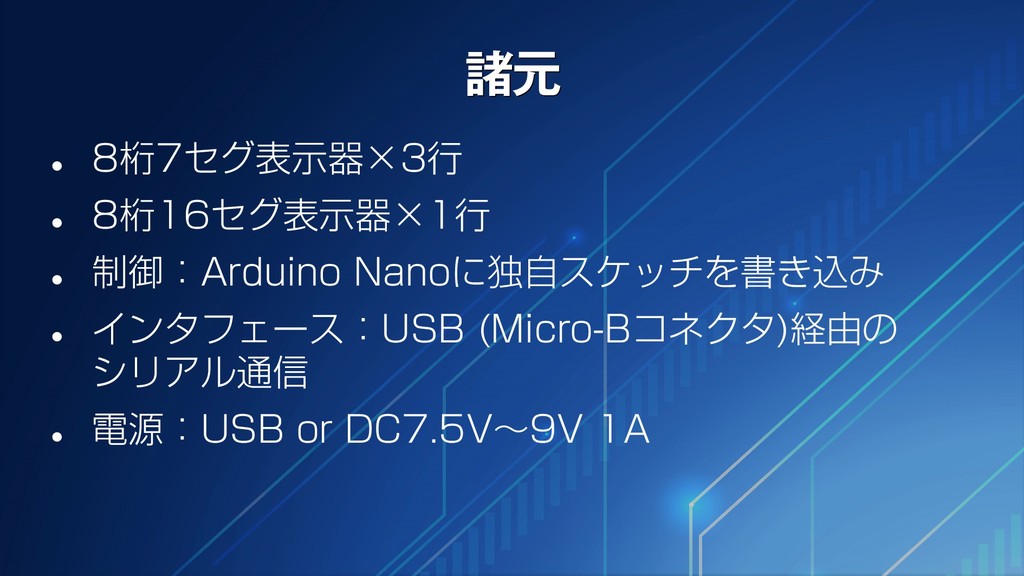

9. 諸元  8桁7セグ表示器×3行  8桁16セグ表示器×1行  制御：Arduino Nanoに独自スケッチを書き込み  インタフェース：USB (Micro-Bコネクタ)経由の シリアル通信  電源：USB or DC7.5V～9V 1A

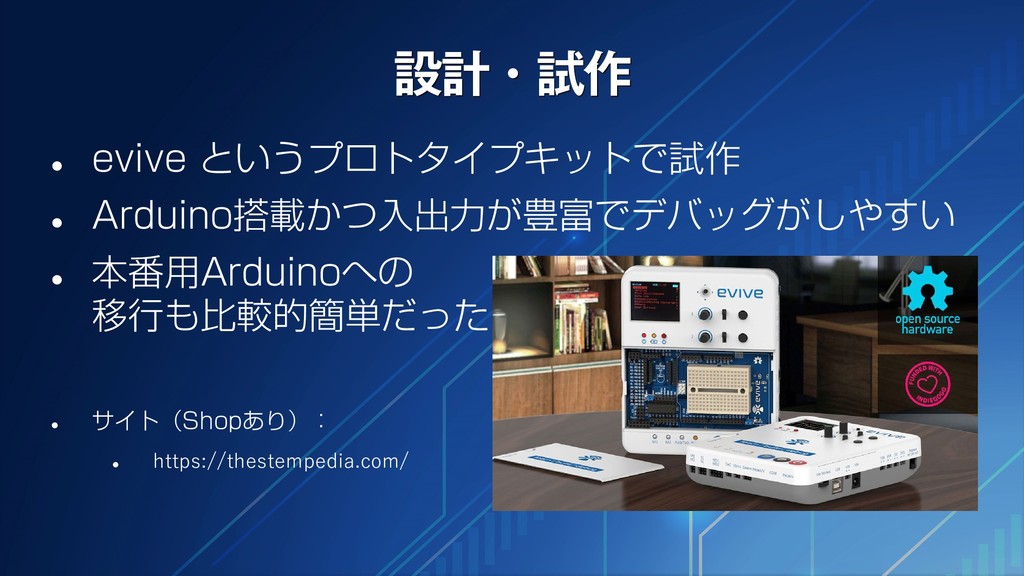

10. 設計・試作  evive というプロトタイプキットで試作  Arduino搭載かつ入出力が豊富でデバッグがしやすい  本番用Arduinoへの 移行も比較的簡単だった  サイト（Shopあり）：  https://thestempedia.com/
11. 動いた • シリアル通信でコマンド を送る • →の出力を得るコマンド例 l01st 1000 l12nd 900 l23rd 800 先頭1文字目lがコマンド、2文字目0は書き換え行 残りが表示文字列 • バッファに余裕が無いのでコマンド書式 はツメツメで

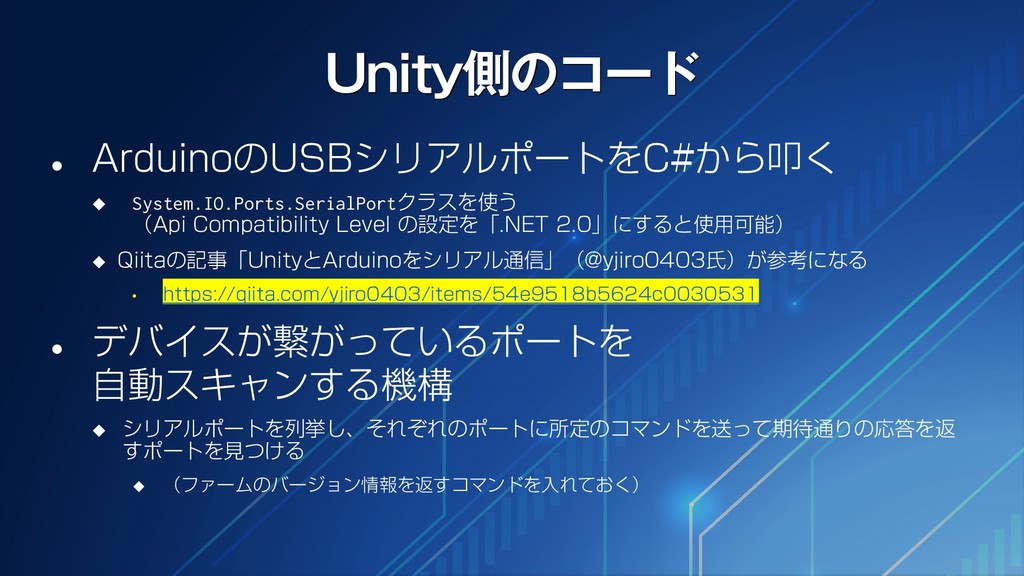

12. Unity側のコード  ArduinoのUSBシリアルポートをC#から叩く  System.IO.Ports.SerialPortクラスを使う （Api Compatibility Level の設定を「.NET 2.0」にすると使用可能）  Qiitaの記事「UnityとArduinoをシリアル通信」（@yjiro0403氏）が参考になる • https://qiita.com/yjiro0403/items/54e9518b5624c0030531  デバイスが繋がっているポートを 自動スキャンする機構  シリアルポートを列挙し、それぞれのポートに所定のコマンドを送って期待通りの応答を返 すポートを見つける  （ファームのバージョン情報を返すコマンドを入れておく）

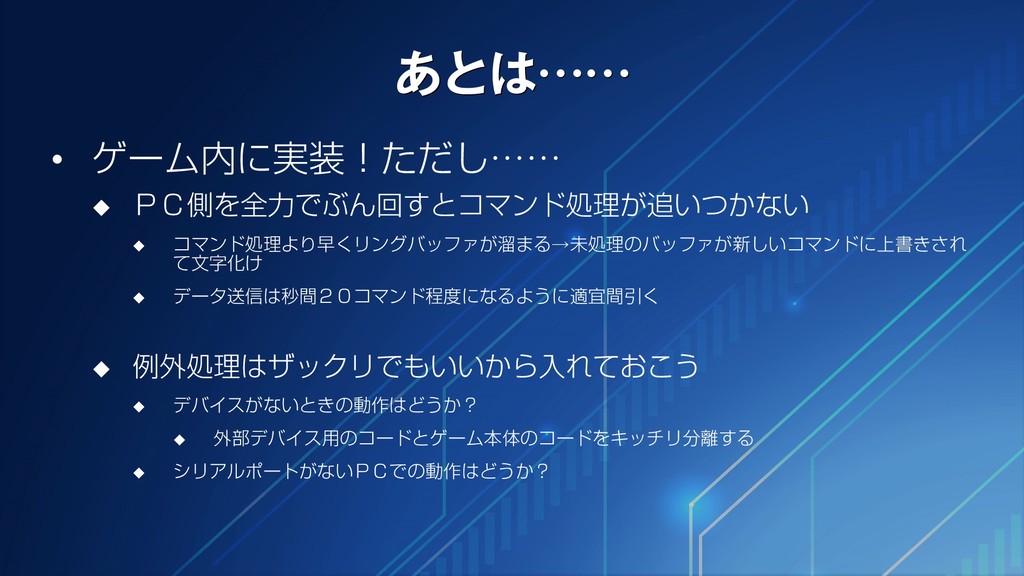

13. あとは…… • ゲーム内に実装！ただし……  ＰＣ側を全力でぶん回すとコマンド処理が追いつかない  コマンド処理より早くリングバッファが溜まる→未処理のバッファが新しいコマンドに上書きされ て文字化け  データ送信は秒間２０コマンド程度になるように適宜間引く  例外処理はザックリでもいいから入れておこう  デバイスがないときの動作はどうか？  外部デバイス用のコードとゲーム本体のコードをキッチリ分離する  シリアルポートがないＰＣでの動作はどうか？
14. できあがり
15. 結論 （制御された光り物は） エモい ありがとうございました
