1. ИНТЕГРАЦИОННАЯ ПЛАТФОРМА «ГАЛАКТИКА ESB»

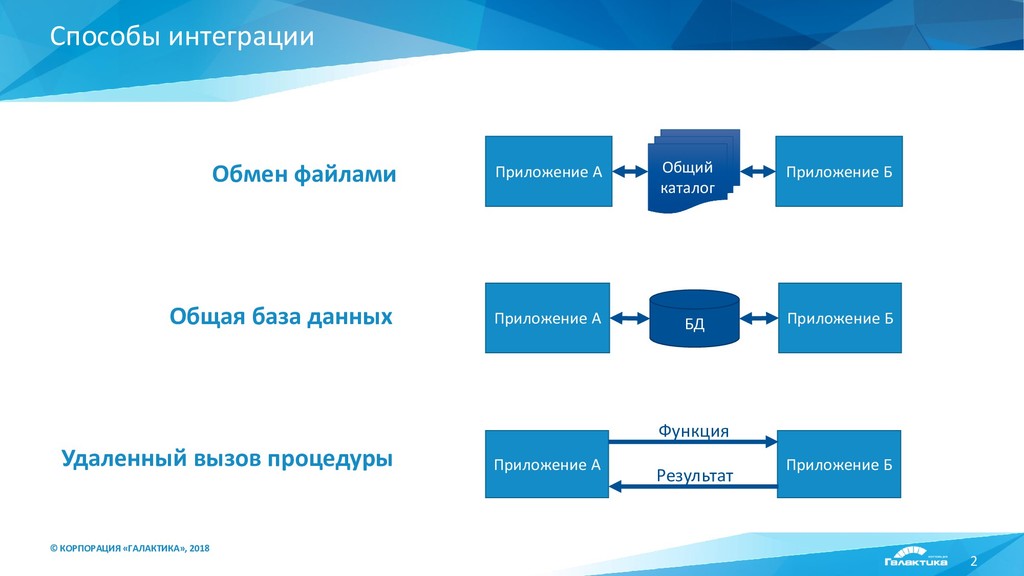

2. © КОРПОРАЦИЯ «ГАЛАКТИКА», 2018 2 Способы интеграции Обмен файлами БД Приложение А Приложение Б Общая база данных Удаленный вызов процедуры Приложение А Приложение Б Функция Результат Приложение А Общий каталог Приложение Б

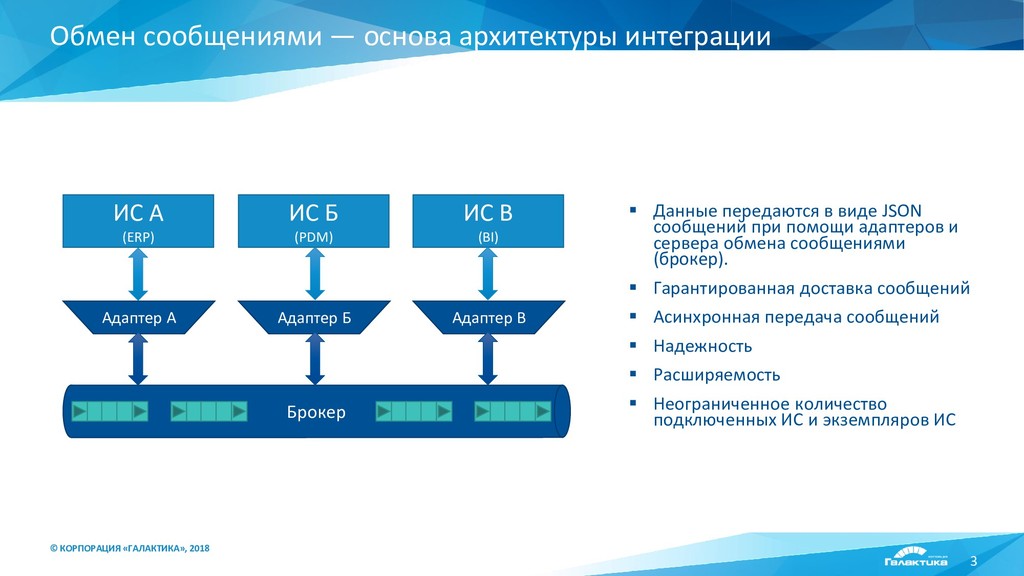

3. © КОРПОРАЦИЯ «ГАЛАКТИКА», 2018 3 Обмен сообщениями — основа архитектуры интеграции ИС А (ERP) Адаптер А Брокер ИС Б (PDM) Адаптер Б ИС В (BI) Адаптер В  Данные передаются в виде JSON сообщений при помощи адаптеров и сервера обмена сообщениями (брокер).  Гарантированная доставка сообщений  Асинхронная передача сообщений  Надежность  Расширяемость  Неограниченное количество подключенных ИС и экземпляров ИС

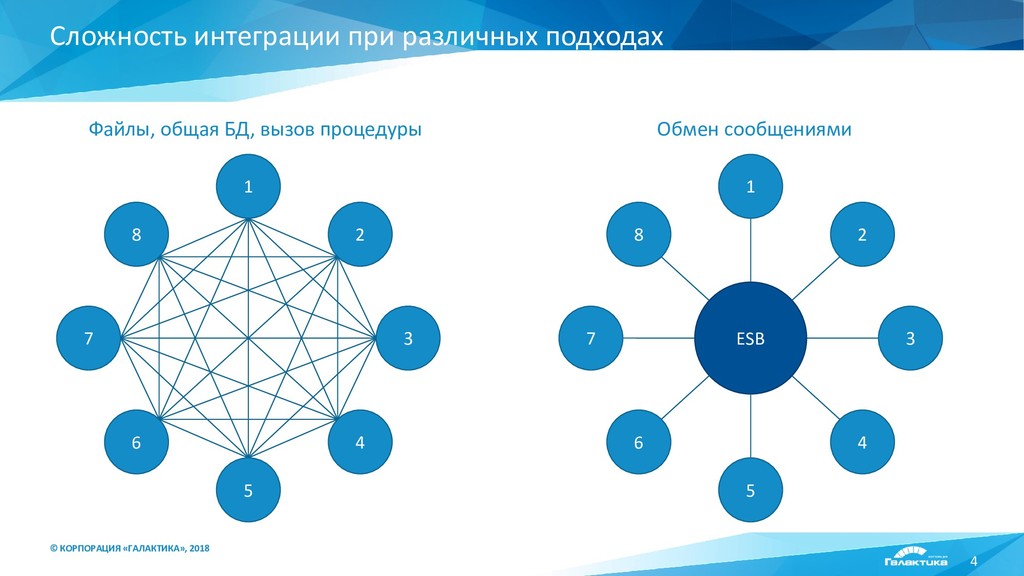

4. © КОРПОРАЦИЯ «ГАЛАКТИКА», 2018 4 Сложность интеграции при различных подходах 6 8 4 2 7 5 3 1 6 8 4 2 7 5 3 1 ESB Файлы, общая БД, вызов процедуры Обмен сообщениями

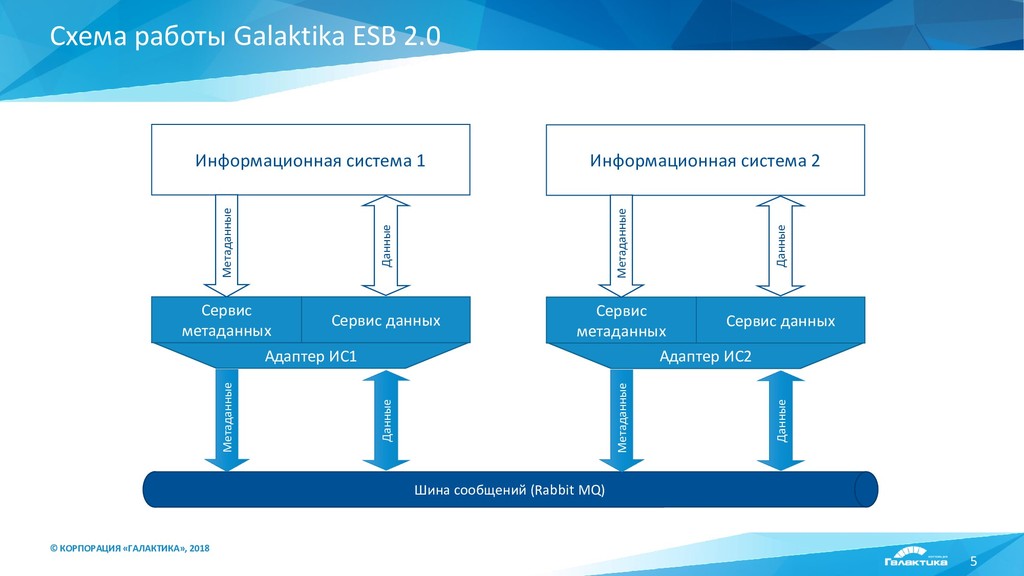

5. © КОРПОРАЦИЯ «ГАЛАКТИКА», 2018 5 Схема работы Galaktika ESB 2.0 Информационная система 1 Адаптер ИС1 Шина сообщений (Rabbit MQ) Сервис данных Сервис метаданных Данные Метаданные Данные Метаданные Информационная система 2 Адаптер ИС2 Сервис данных Сервис метаданных Данные Метаданные Данные Метаданные

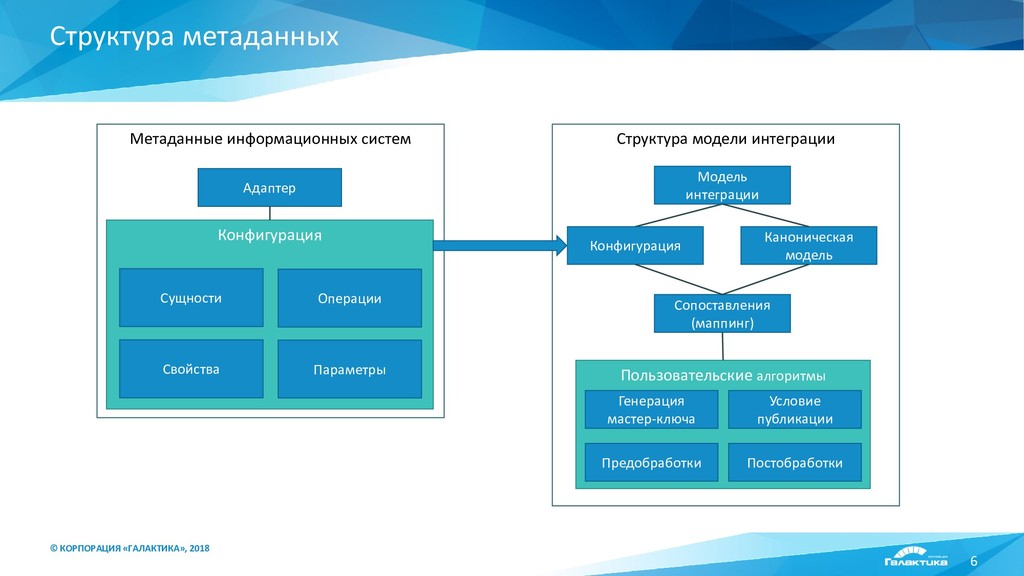

6. © КОРПОРАЦИЯ «ГАЛАКТИКА», 2018 6 Метаданные информационных систем Конфигурация Структура метаданных Структура модели интеграции Модель интеграции Конфигурация Каноническая модель Сопоставления (маппинг) Пользовательские алгоритмы Предобработки Постобработки Генерация мастер-ключа Условие публикации Адаптер Сущности Операции Свойства Параметры

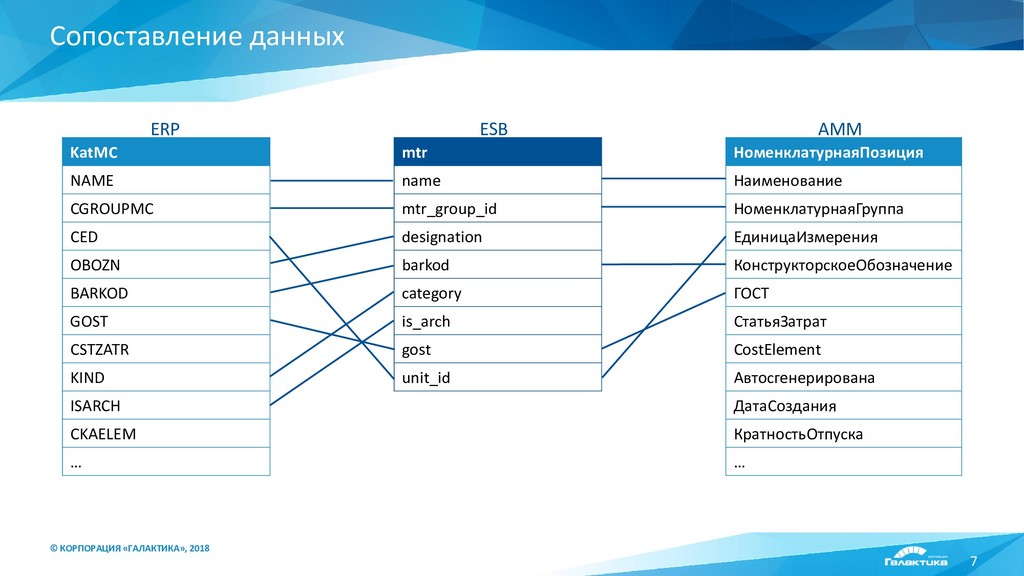

7. © КОРПОРАЦИЯ «ГАЛАКТИКА», 2018 7 Сопоставление данных НоменклатурнаяПозиция Наименование НоменклатурнаяГруппа ЕдиницаИзмерения КонструкторскоеОбозначение ГОСТ СтатьяЗатрат CostElement Автосгенерирована ДатаСоздания КратностьОтпуска … mtr name mtr_group_id designation barkod category is_arch gost unit_id KatMC NAME CGROUPMC CED OBOZN BARKOD GOST CSTZATR KIND ISARCH CKAELEM … АММ ESB ERP

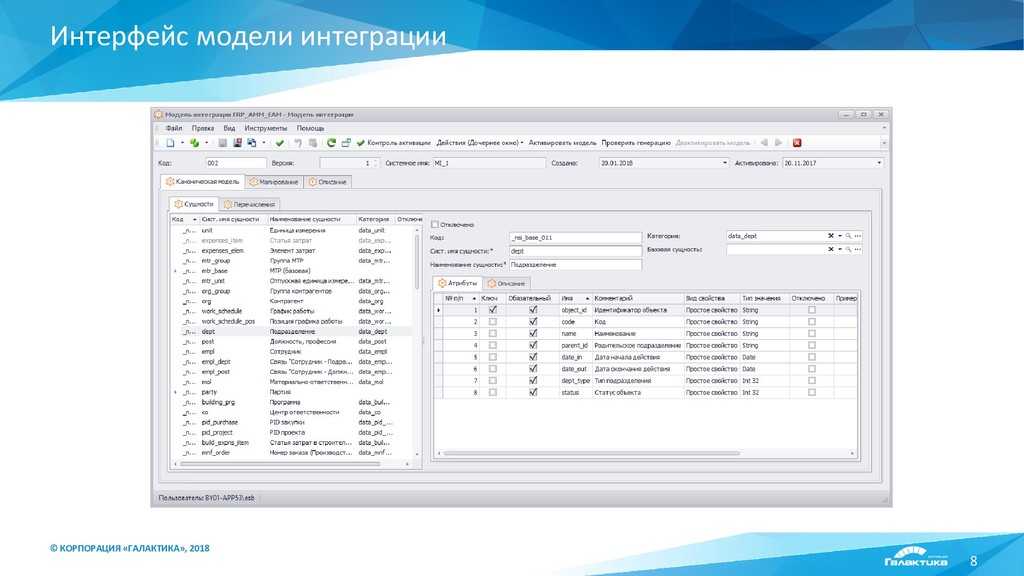

8. © КОРПОРАЦИЯ «ГАЛАКТИКА», 2018 8 Интерфейс модели интеграции

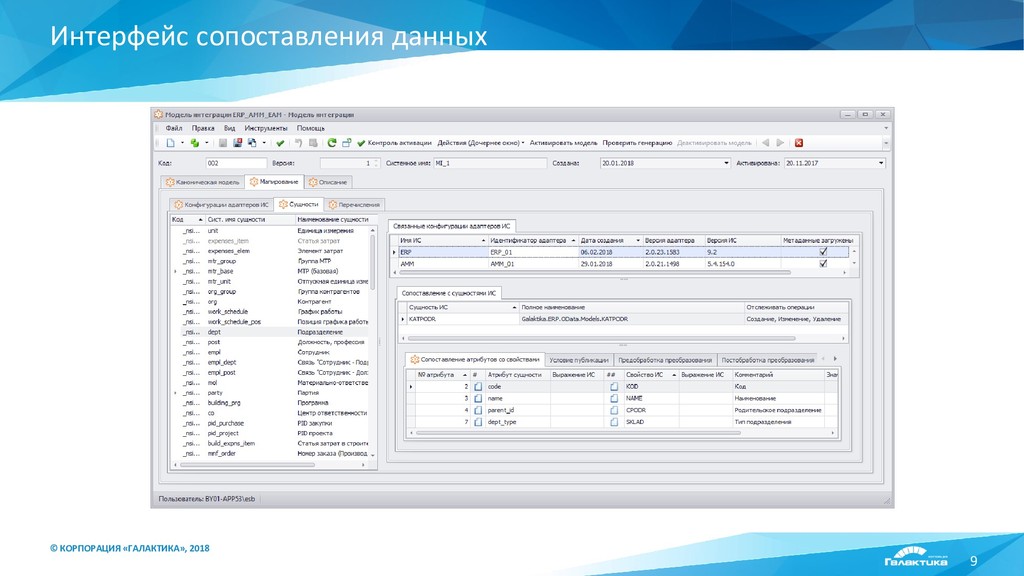

9. © КОРПОРАЦИЯ «ГАЛАКТИКА», 2018 9 Интерфейс сопоставления данных

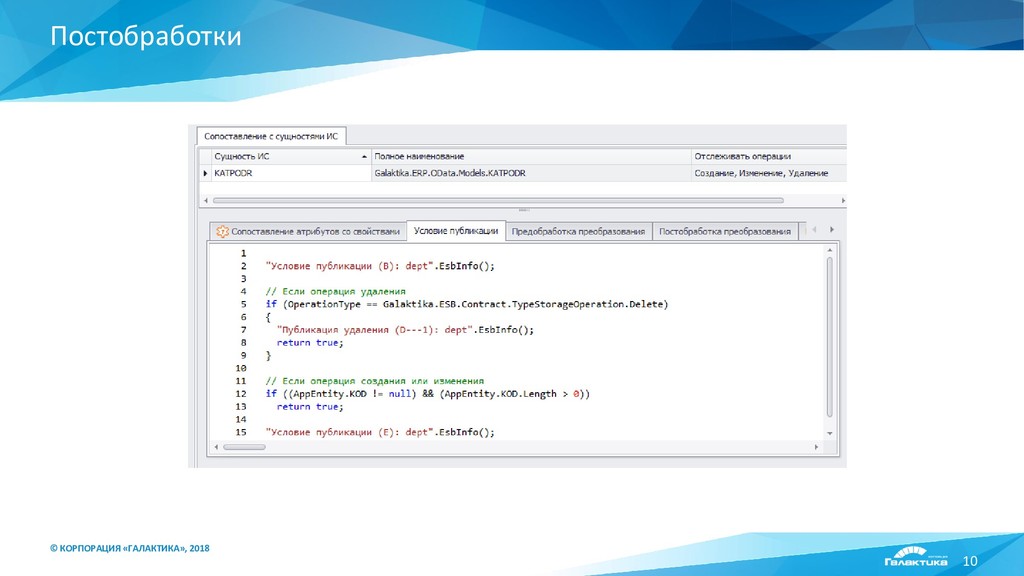

10. © КОРПОРАЦИЯ «ГАЛАКТИКА», 2018 10 Постобработки

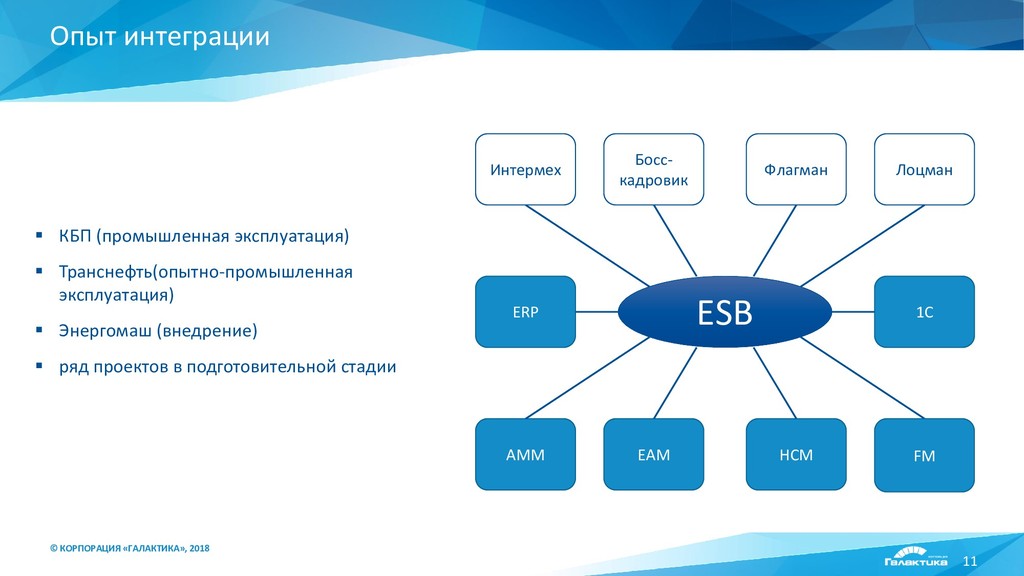

11. © КОРПОРАЦИЯ «ГАЛАКТИКА», 2018 11 Опыт интеграции ESB Флагман Интермех Босс- кадровик 1С EAM ERP AMM HCM Лоцман FM  КБП (промышленная эксплуатация)  Транснефть(опытно-промышленная эксплуатация)  Энергомаш (внедрение)  ряд проектов в подготовительной стадии

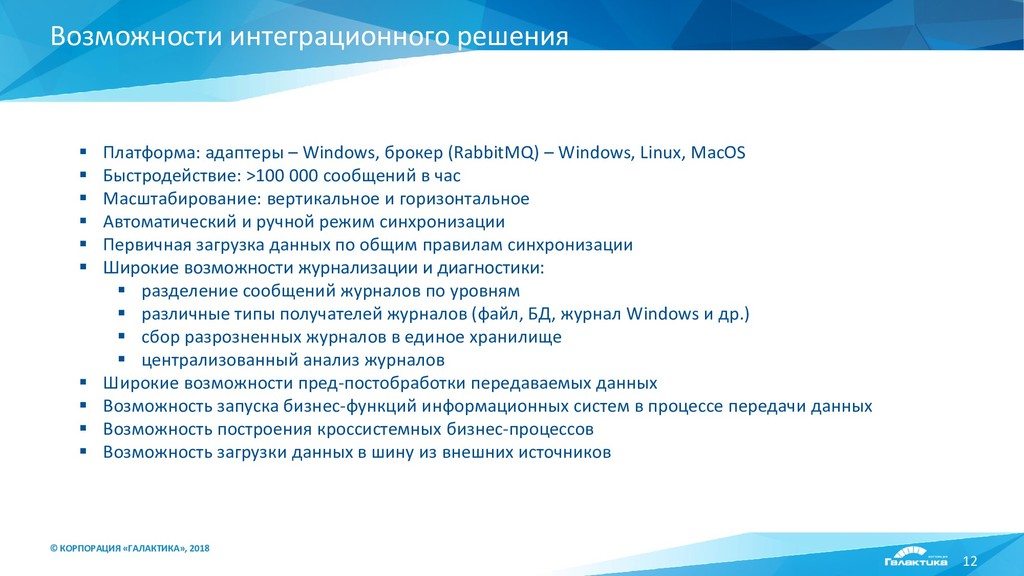

12. © КОРПОРАЦИЯ «ГАЛАКТИКА», 2018 12 Возможности интеграционного решения  Платформа: адаптеры – Windows, брокер (RabbitMQ) – Windows, Linux, MacOS  Быстродействие: >100 000 сообщений в час  Масштабирование: вертикальное и горизонтальное  Автоматический и ручной режим синхронизации  Первичная загрузка данных по общим правилам синхронизации  Широкие возможности журнализации и диагностики:  разделение сообщений журналов по уровням  различные типы получателей журналов (файл, БД, журнал Windows и др.)  сбор разрозненных журналов в единое хранилище  централизованный анализ журналов  Широкие возможности пред-постобработки передаваемых данных  Возможность запуска бизнес-функций информационных систем в процессе передачи данных  Возможность построения кроссистемных бизнес-процессов  Возможность загрузки данных в шину из внешних источников

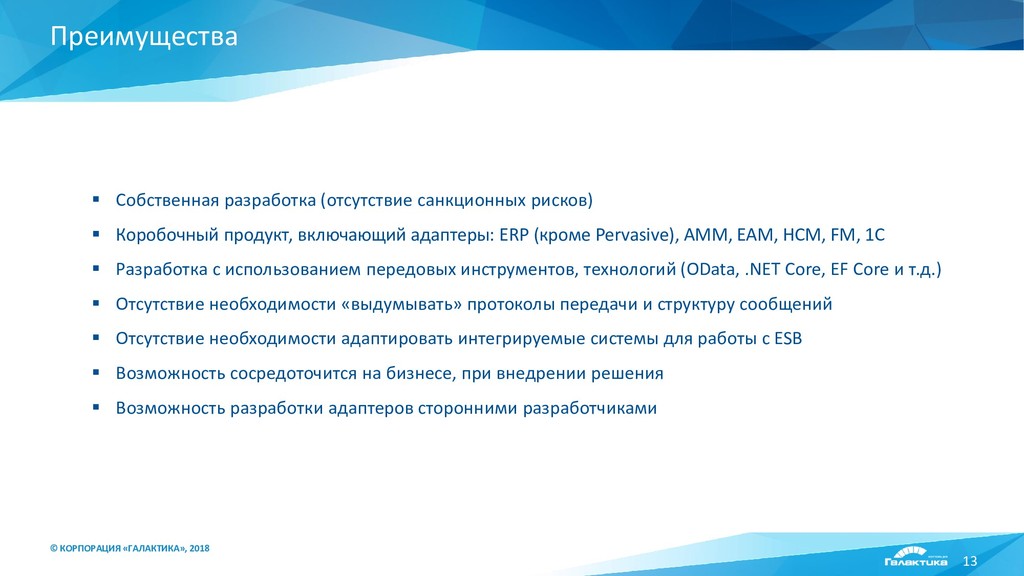

13. © КОРПОРАЦИЯ «ГАЛАКТИКА», 2018 13 Преимущества  Собственная разработка (отсутствие санкционных рисков)  Коробочный продукт, включающий адаптеры: ERP (кроме Pervasive), AMM, EAM, HCM, FM, 1С  Разработка с использованием передовых инструментов, технологий (OData, .NET Core, EF Core и т.д.)  Отсутствие необходимости «выдумывать» протоколы передачи и структуру сообщений  Отсутствие необходимости адаптировать интегрируемые системы для работы с ESB  Возможность сосредоточится на бизнесе, при внедрении решения  Возможность разработки адаптеров сторонними разработчиками
14. Спасибо за внимание! Корпорация «Галактика» Театральная аллея д. 3 стр. 1 Москва, Россия, 125167 Тел. +7 (495) 252-02-55 www.galaktika.ru
