自作キーボードに挑戦して失敗した …と思っていた話

https://vrc-lt.github.io/

Transcript

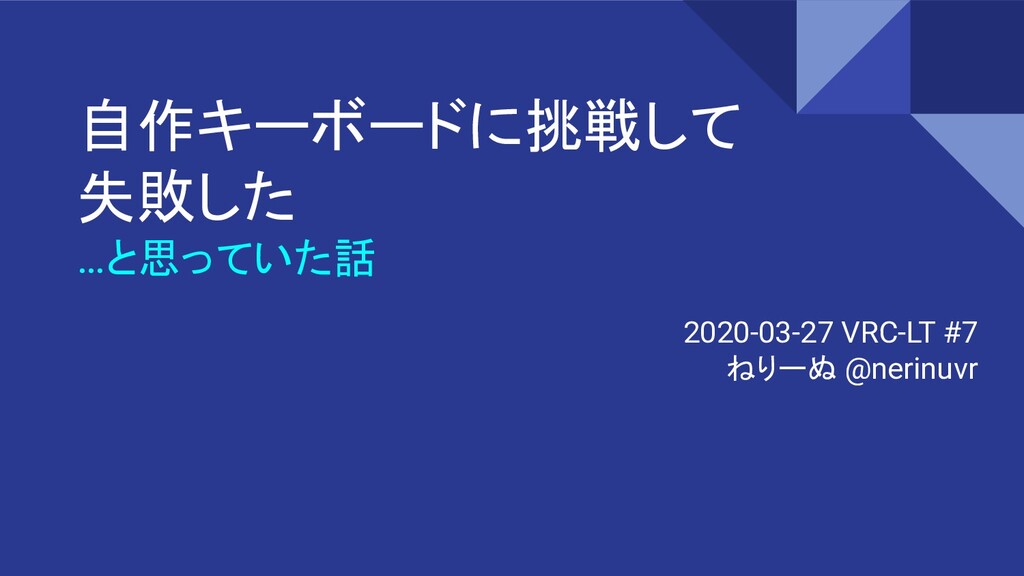

1. 自作キーボードに挑戦して 失敗した …と思っていた話 2020-03-27 VRC-LT #7 ねりーぬ @nerinuvr
2. おしながき • 発表者紹介(右部） • 自作キーボードってなに？ • なんで作ったの？（閲覧用） • 完成したもの • 行程（閲覧用） • 失敗・気になりポイント • 作ってみた感想 ↑ねりーぬです Twitter @nerinuvr VRChat一般人 逸般人を夢見ている ↑配信用の姿

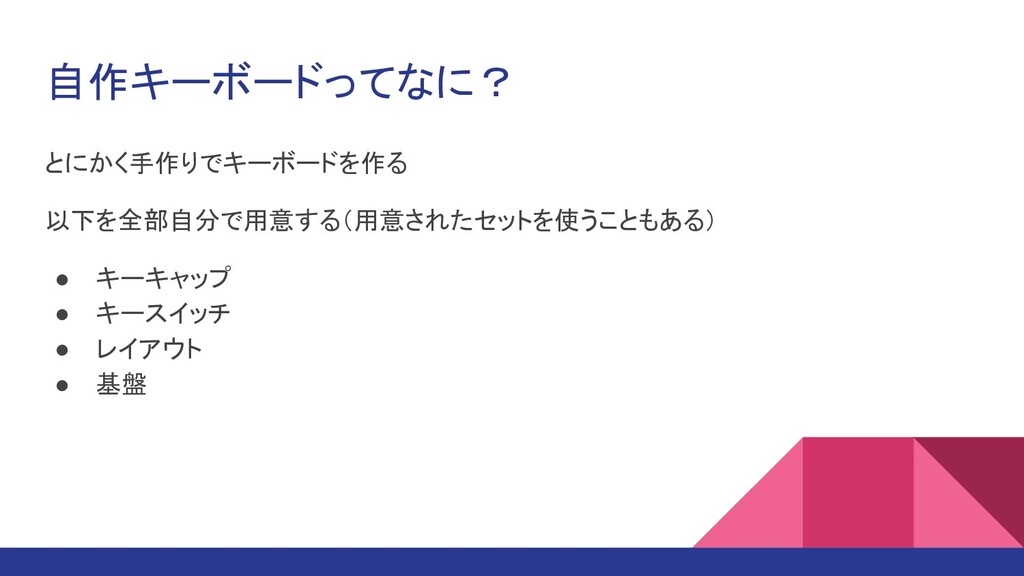

3. 自作キーボードってなに？ とにかく手作りでキーボードを作る 以下を全部自分で用意する（用意されたセットを使うこともある） • キーキャップ • キースイッチ • レイアウト • 基盤

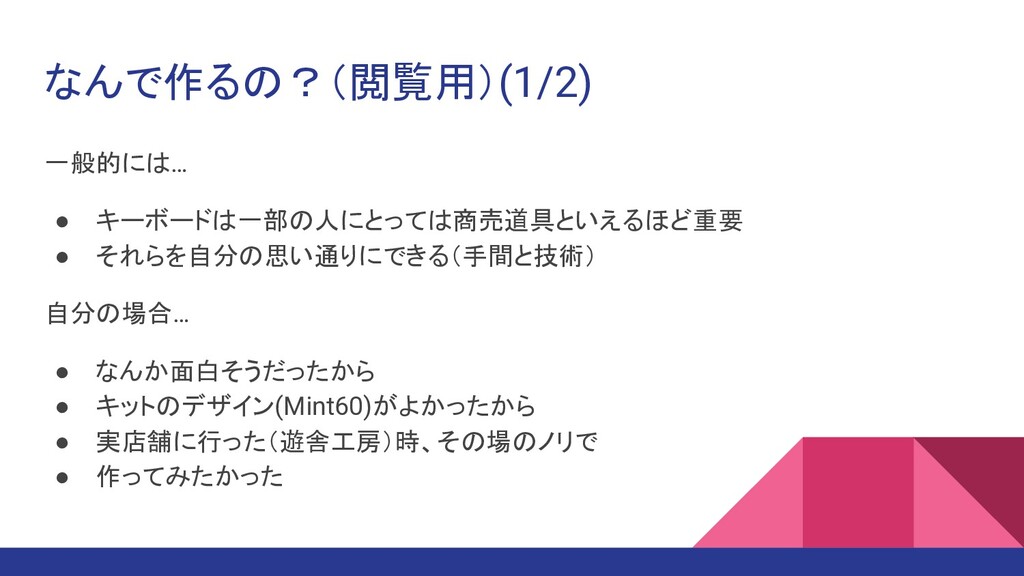

4. なんで作るの？（閲覧用）(1/2) 一般的には… • キーボードは一部の人にとっては商売道具といえるほど重要 • それらを自分の思い通りにできる（手間と技術） 自分の場合… • なんか面白そうだったから • キットのデザイン(Mint60)がよかったから • 実店舗に行った（遊舎工房）時、その場のノリで • 作ってみたかった

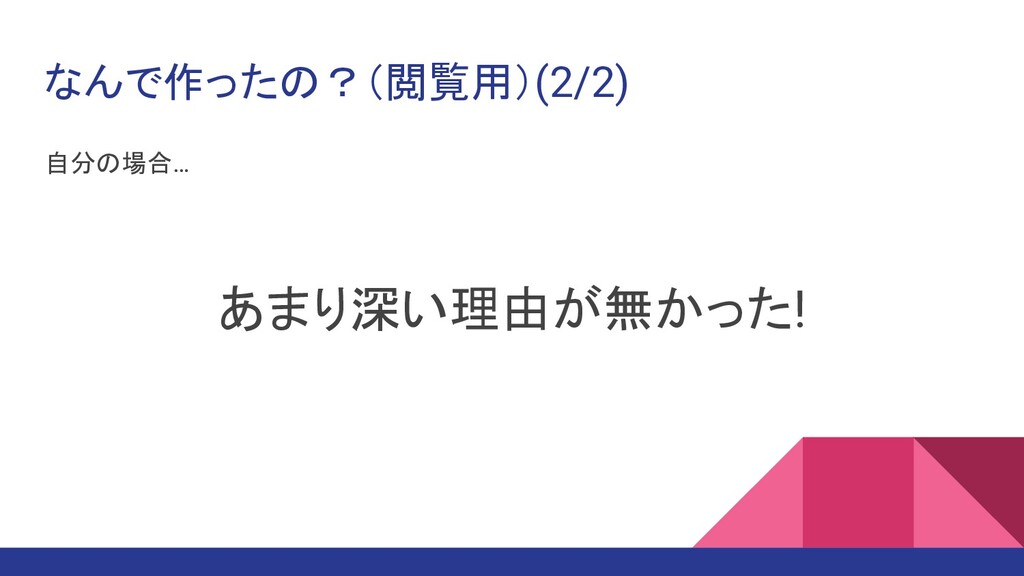

5. なんで作ったの？（閲覧用）(2/2) あまり深い理由が無かった! 自分の場合…

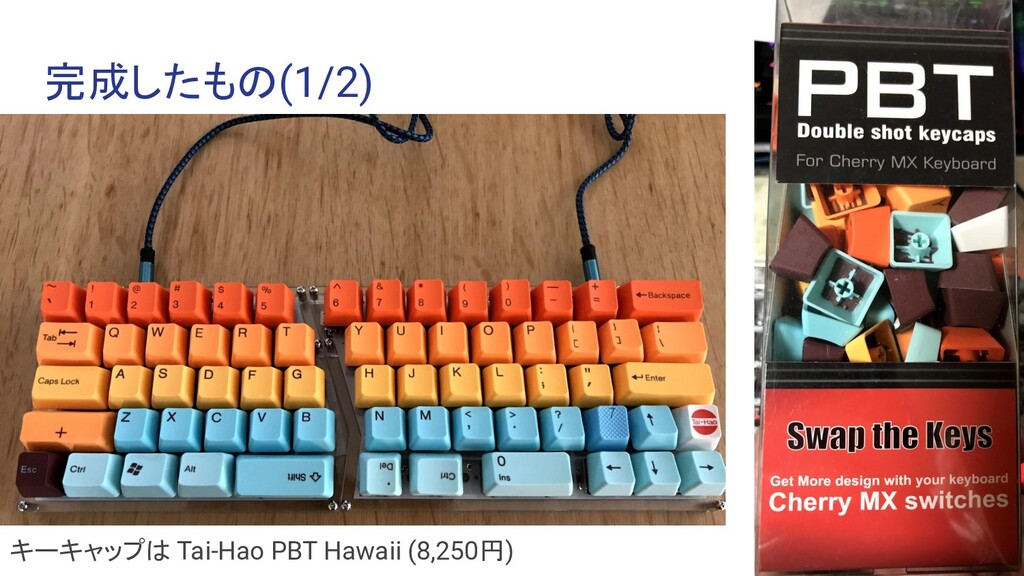

6. 完成したもの(1/2) キーキャップは Tai-Hao PBT Hawaii (8,250円)

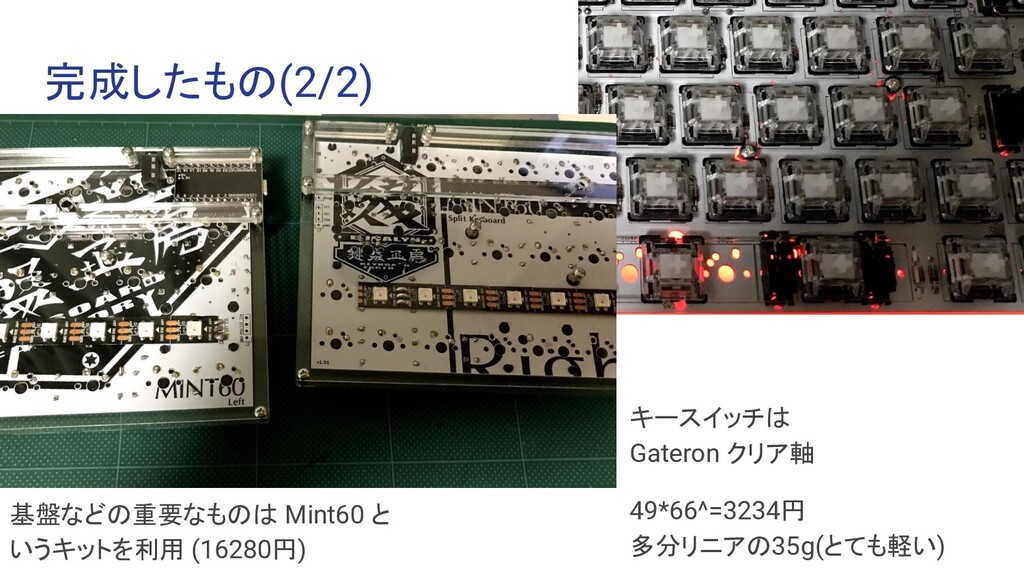

7. 完成したもの(2/2) キースイッチは Gateron クリア軸 49*66^=3234円 多分リニアの35g(とても軽い) 基盤などの重要なものは Mint60 と いうキットを利用 (16280円)

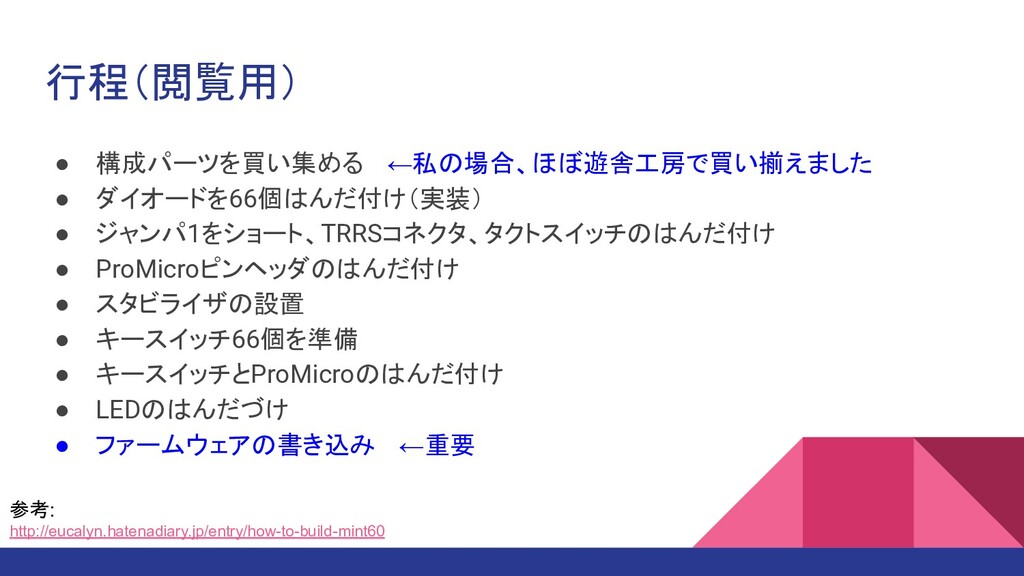

8. 行程（閲覧用） • 構成パーツを買い集める 　←私の場合、ほぼ遊舎工房で買い揃えました • ダイオードを66個はんだ付け（実装） • ジャンパ1をショート、TRRSコネクタ、タクトスイッチのはんだ付け • ProMicroピンヘッダのはんだ付け • スタビライザの設置 • キースイッチ66個を準備 • キースイッチとProMicroのはんだ付け • LEDのはんだづけ • ファームウェアの書き込み 　←重要 参考: http://eucalyn.hatenadiary.jp/entry/how-to-build-mint60

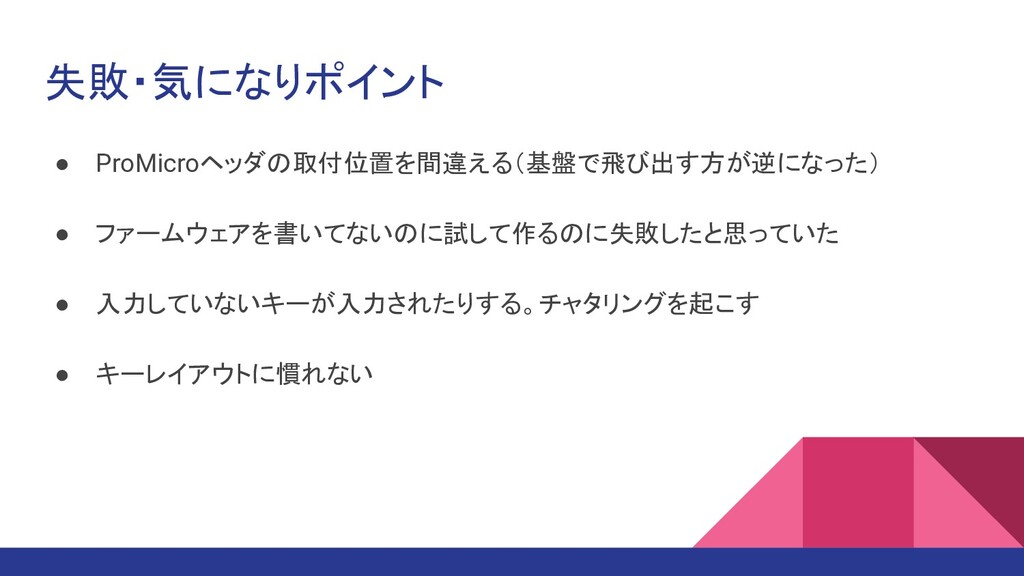

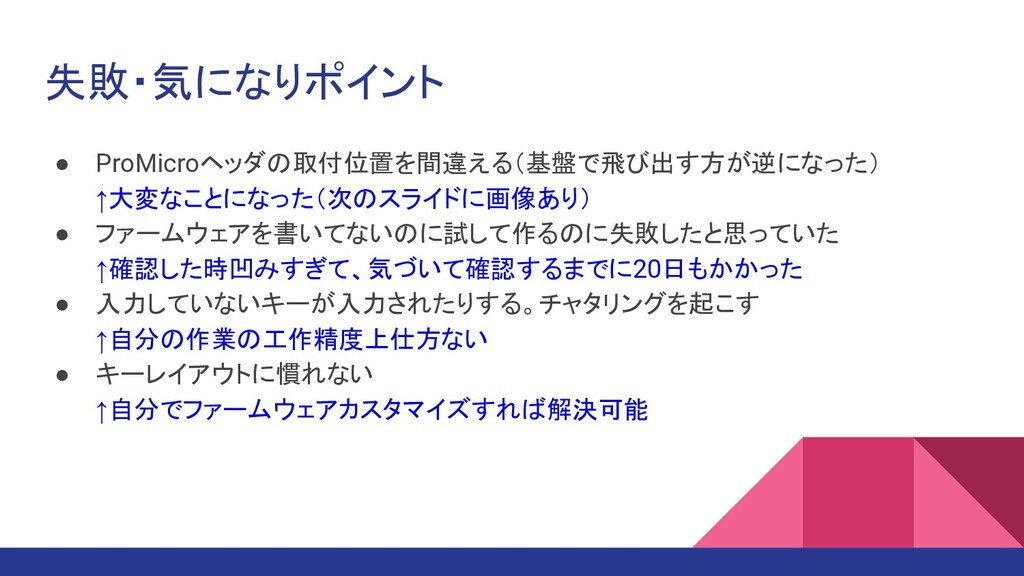

9. 失敗・気になりポイント • ProMicroヘッダの取付位置を間違える（基盤で飛び出す方が逆になった） • ファームウェアを書いてないのに試して作るのに失敗したと思っていた • 入力していないキーが入力されたりする。チャタリングを起こす • キーレイアウトに慣れない
10. 失敗・気になりポイント • ProMicroヘッダの取付位置を間違える（基盤で飛び出す方が逆になった） ↑大変なことになった（次のスライドに画像あり） • ファームウェアを書いてないのに試して作るのに失敗したと思っていた ↑確認した時凹みすぎて、気づいて確認するまでに20日もかかった • 入力していないキーが入力されたりする。チャタリングを起こす ↑自分の作業の工作精度上仕方ない • キーレイアウトに慣れない ↑自分でファームウェアカスタマイズすれば解決可能

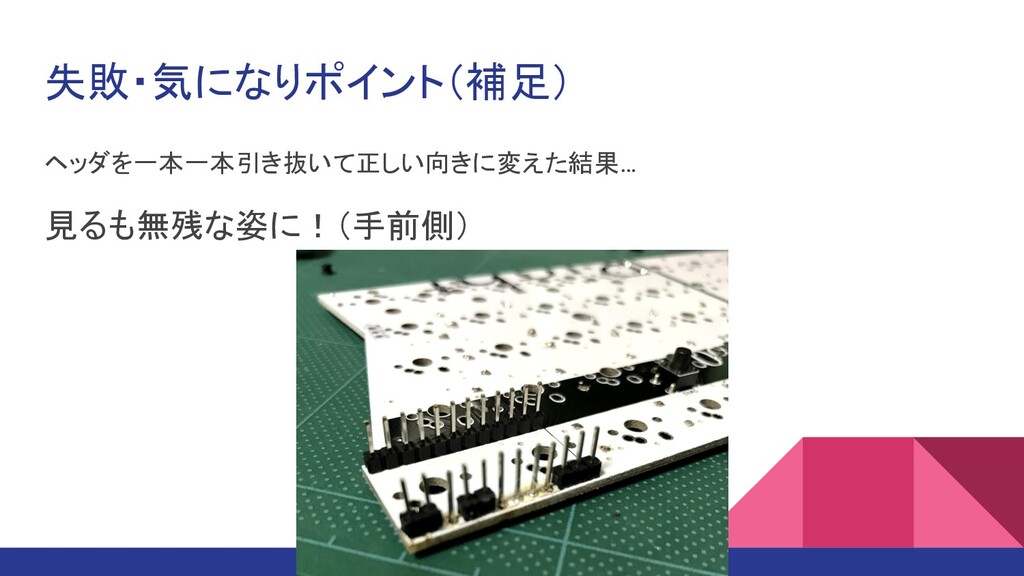

11. 失敗・気になりポイント（補足） ヘッダを一本一本引き抜いて正しい向きに変えた結果… 見るも無残な姿に！（手前側）

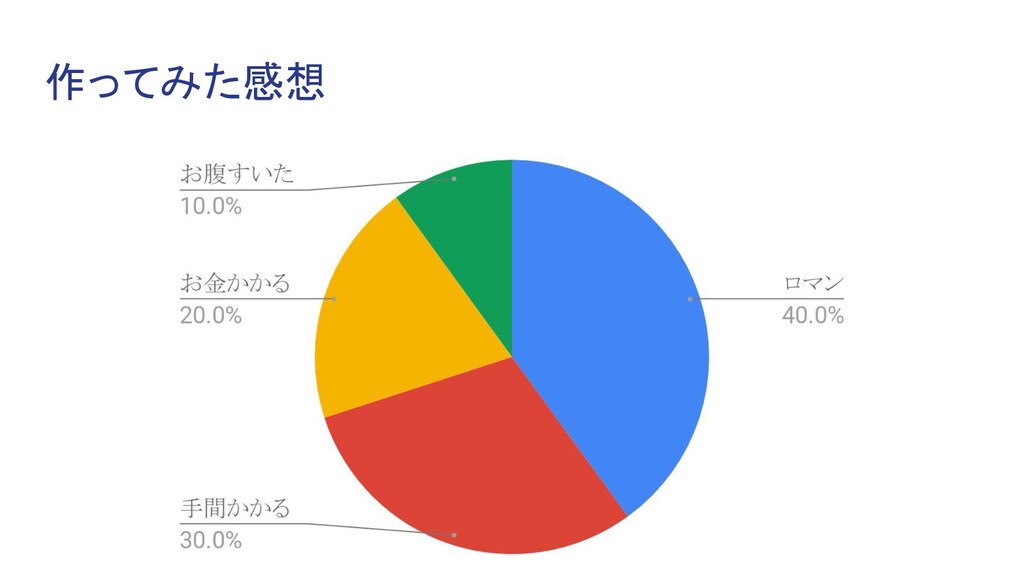

12. 作ってみた感想

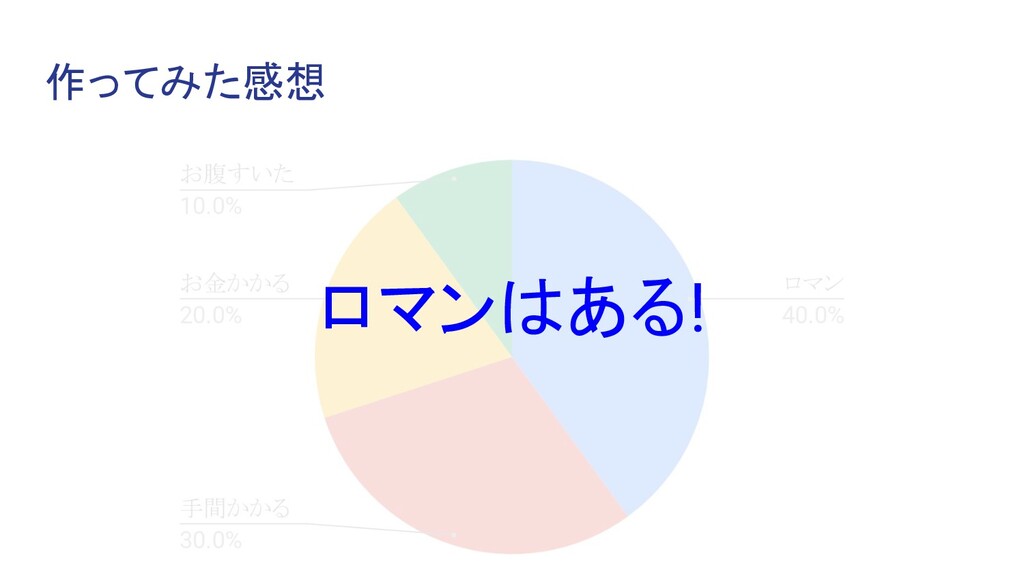

13. 作ってみた感想 　 ロマンはある!

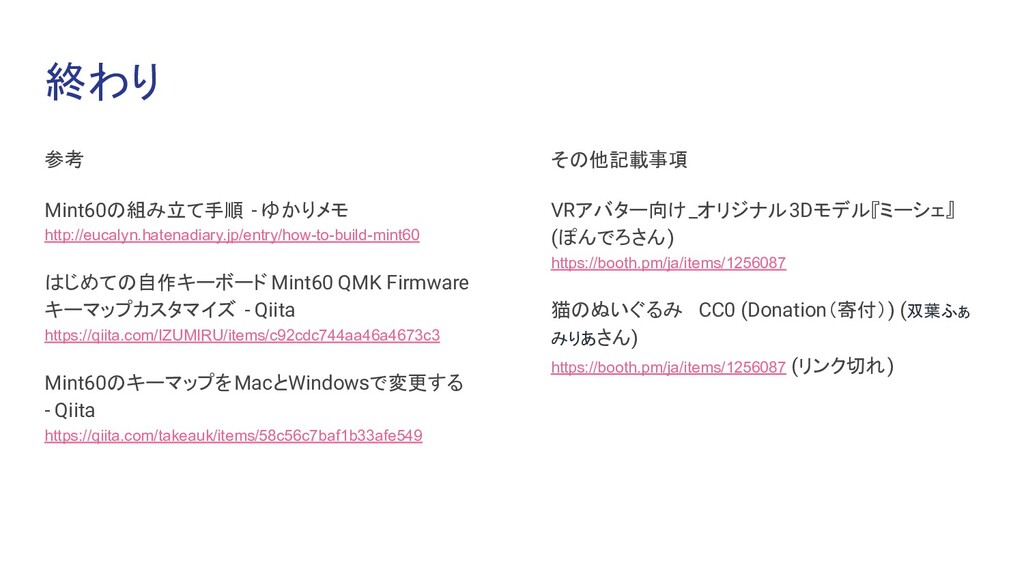

14. 終わり 参考 Mint60の組み立て手順 - ゆかりメモ http://eucalyn.hatenadiary.jp/entry/how-to-build-mint60 はじめての自作キーボード Mint60 QMK Firmware キーマップカスタマイズ - Qiita https://qiita.com/IZUMIRU/items/c92cdc744aa46a4673c3 Mint60のキーマップをMacとWindowsで変更する - Qiita https://qiita.com/takeauk/items/58c56c7baf1b33afe549 その他記載事項 VRアバター向け_オリジナル3Dモデル『ミーシェ』 (ぽんでろさん) https://booth.pm/ja/items/1256087 猫のぬいぐるみ　CC0 (Donation（寄付）) (双葉ふぁ みりあさん) https://booth.pm/ja/items/1256087 (リンク切れ)
