Максим Некрасов - Unity texture compression для мобильны платформ

В докладе расскажу о сжатии и форматах текстур в Unity для мобильных устройств. На что нужно обратить внимание прежде чем начинать работу в проекте. Чем Unity помогает вам решать проблемы и как это использовать.

GDG South DevFest 2017

Transcript

1. Unity texture compression Для мобильных платформ
2. темы доклада www.ru.smedialink.com @MxNekrasov Некрасов Максим • Team Lead игрового проекта Zodiac - Space Arcade • Ответственный за развитие отдела разработки с использованием Unity3D • Создание ассетов для Unity Assets Store Ведущий Unity разработчик.
3. темы доклада Производительность Размер билда Проблема в целом

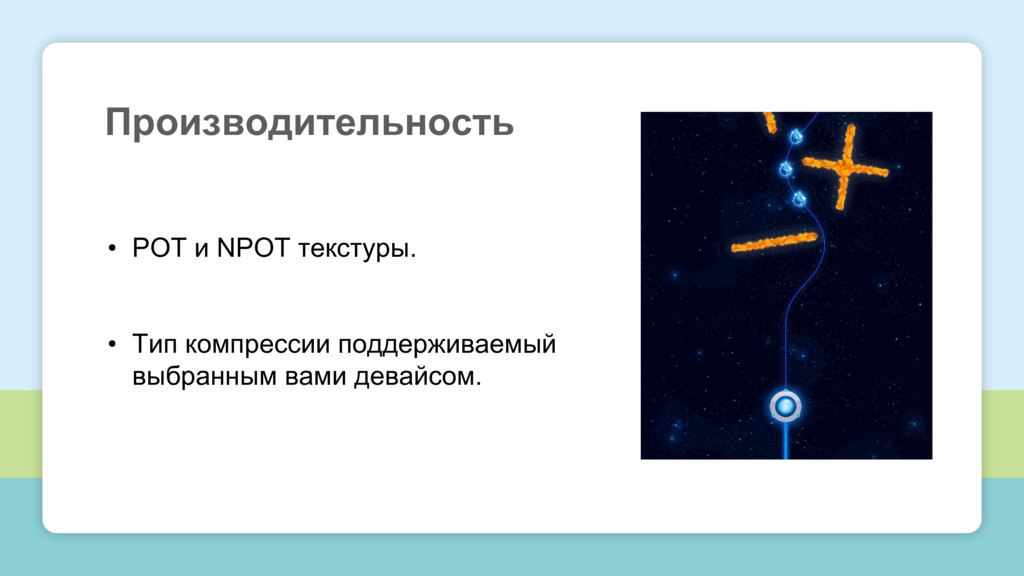

4. темы доклада Производительность • POT и NPOT текстуры. • Тип компрессии поддерживаемый выбранным вами девайсом.
5. темы доклада POT текстура Pow Of Two - 2^N где N это целое число. Использует более простые алгоритмы и упрощает работу. Пример : 8; 16; 32; 64; 128; 256; 512; 1024 …. 8; 16; 32; 64; 128; 256; 512; 1024.. 8; 16; 32; 64; 128; 256; 512; 1024..
6. темы доклада NPOT текстура No Power Of Two - Числа не являющиеся степенями двойки. Но зачастую представляют сумму чисел степеней двойки. Стали поддерживаться после появления OpenGL ES 2.0 Пример : 640 = 128 × 5; 480 = 32 × 15. 5; 20; 50; 100; 200; 480; 640; 720.. 5; 20; 50; 100; 200; 480; 640; 720..

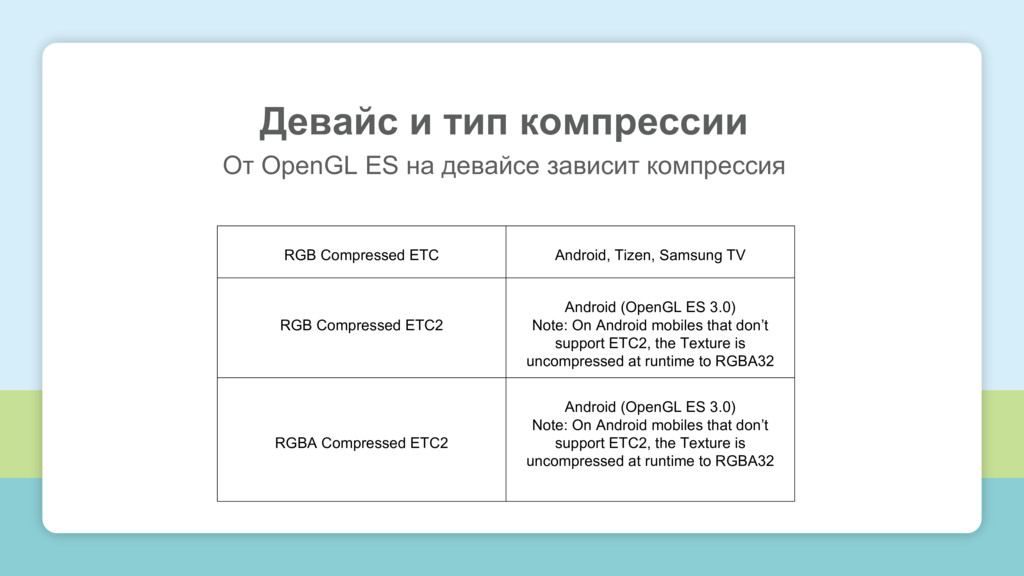

7. темы доклада Девайс и тип компрессии От OpenGL ES на девайсе зависит компрессия RGB Compressed ETC Android, Tizen, Samsung TV RGB Compressed ETC2 Android (OpenGL ES 3.0) Note: On Android mobiles that don’t support ETC2, the Texture is uncompressed at runtime to RGBA32 RGBA Compressed ETC2 Android (OpenGL ES 3.0) Note: On Android mobiles that don’t support ETC2, the Texture is uncompressed at runtime to RGBA32
8. темы доклада Размер билда. • Большую часть билда занимают текстуры. • Не стоит обращать внимание на вес файла в каталоге проекта. • Выбор компрессии влияет на качество и размер билда.
9. темы доклада Большую часть занимаю текстуры Текстуры до компрессии в apk файл занимают 86% свободного места из 100%.

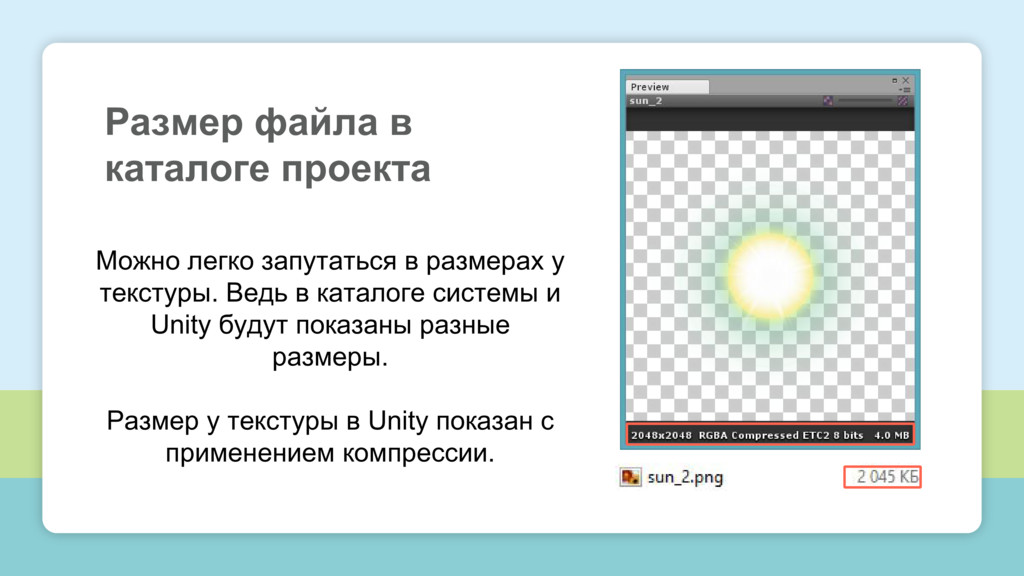

10. темы доклада Размер файла в каталоге проекта Можно легко запутаться в размерах у текстуры. Ведь в каталоге системы и Unity будут показаны разные размеры. Размер у текстуры в Unity показан с применением компрессии.
11. темы доклада Стандартное сжатие ETC2. Вес картинки 197.7 KB Лучшее качество RGBA 32. Вес картинки 0.8 MB Влияние компрессии на качество и размер
12. темы доклада Texture compression Сжатие в специальные форматы которые оптимизированы для быстрой работы системы визуализации. Каждый тип компрессии имеет свои алгоритмы. Каждая платформа и устройство имеют разные форматы сжатия.
13. темы доклада Использование компрессии в Unity • Настройка текстур по отдельности. • Упаковщик спрайтов. • Спрайт атлас.

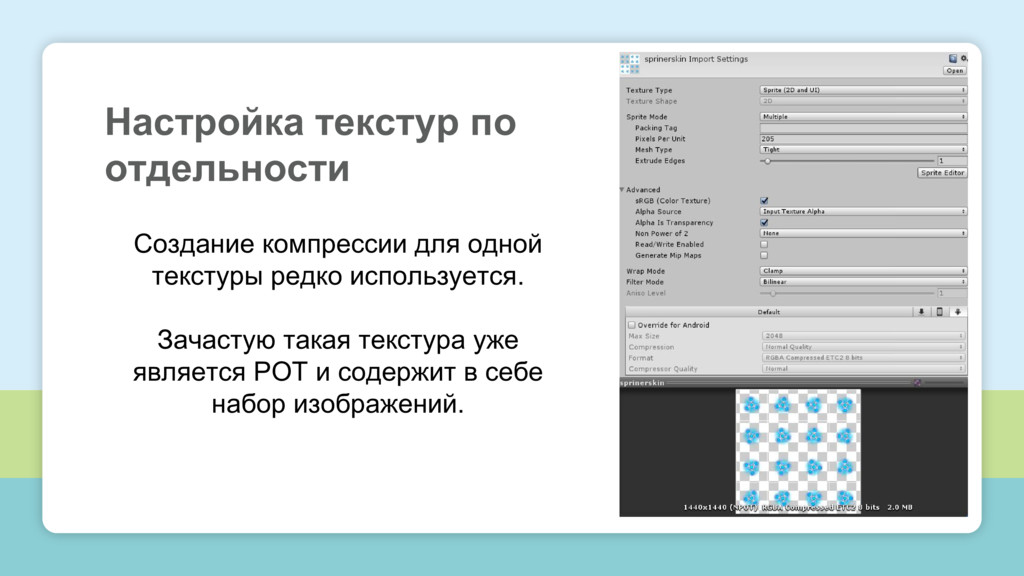

14. темы доклада Настройка текстур по отдельности Создание компрессии для одной текстуры редко используется. Зачастую такая текстура уже является POT и содержит в себе набор изображений.
15. темы доклада Выставлено стандартное сжатие ETC2. Картинка не подходит для этого сжатия и автоматически выставлена компрессия RGBA 32 Выставлено стандартное сжатие ETC2. Данная картинка удовлетворяет требованиям сжатия и выставлена нужная компрессия. Минусы настроек текстур по отдельности

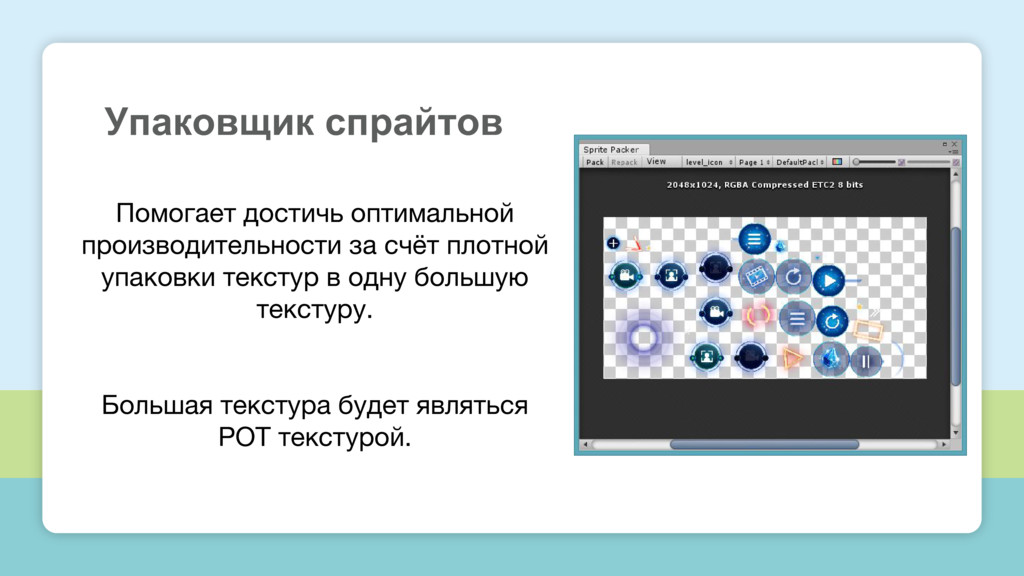

16. темы доклада Упаковщик спрайтов Помогает достичь оптимальной производительности за счёт плотной упаковки текстур в одну большую текстуру. Большая текстура будет являться POT текстурой.
17. темы доклада Работа с упаковщиком спрайтов Для добавления текстуры в атлас, нужно указать Packing Tag текстуры и принять изменения.

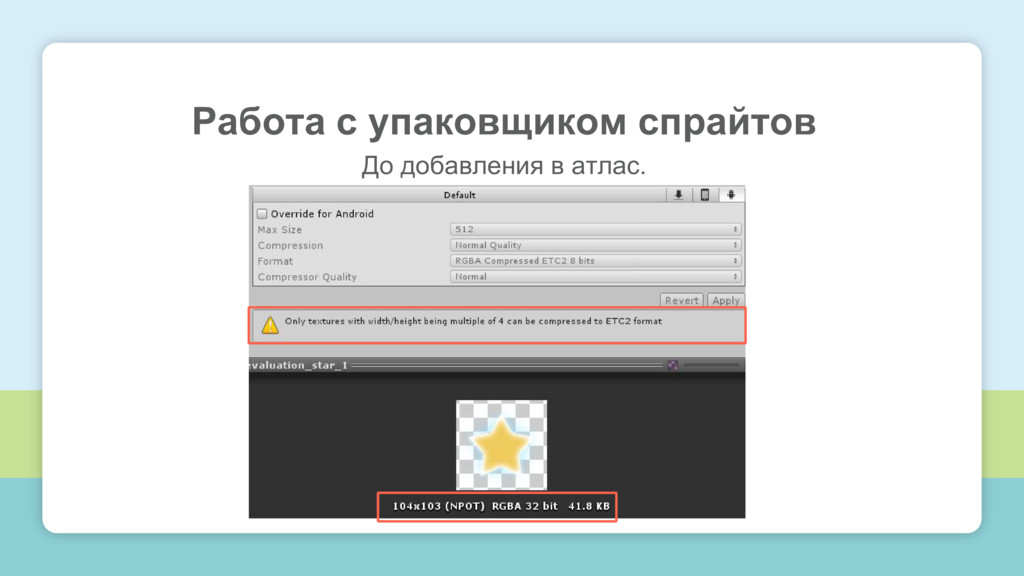

18. темы доклада Работа с упаковщиком спрайтов До добавления в атлас.

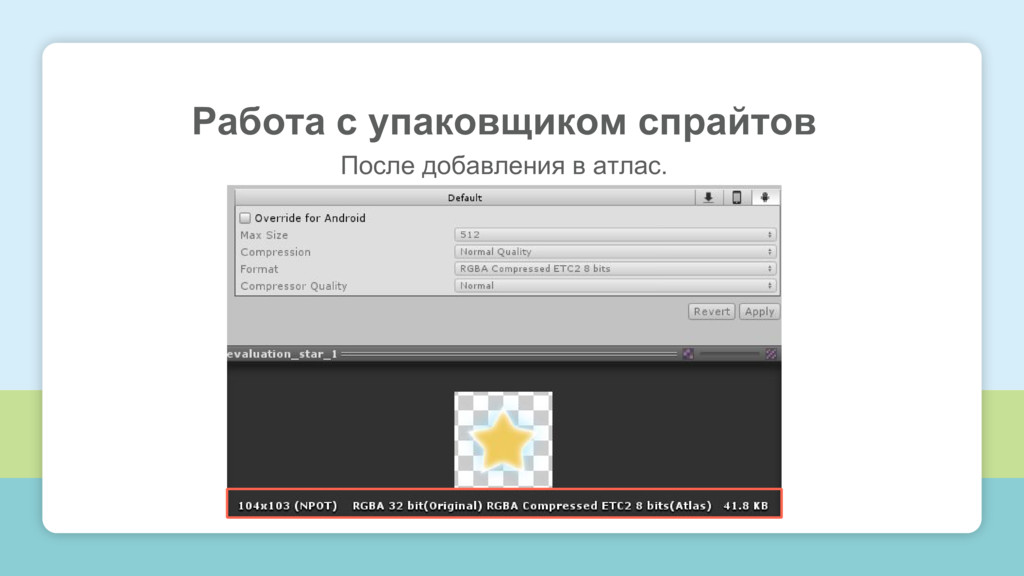

19. темы доклада Работа с упаковщиком спрайтов После добавления в атлас.

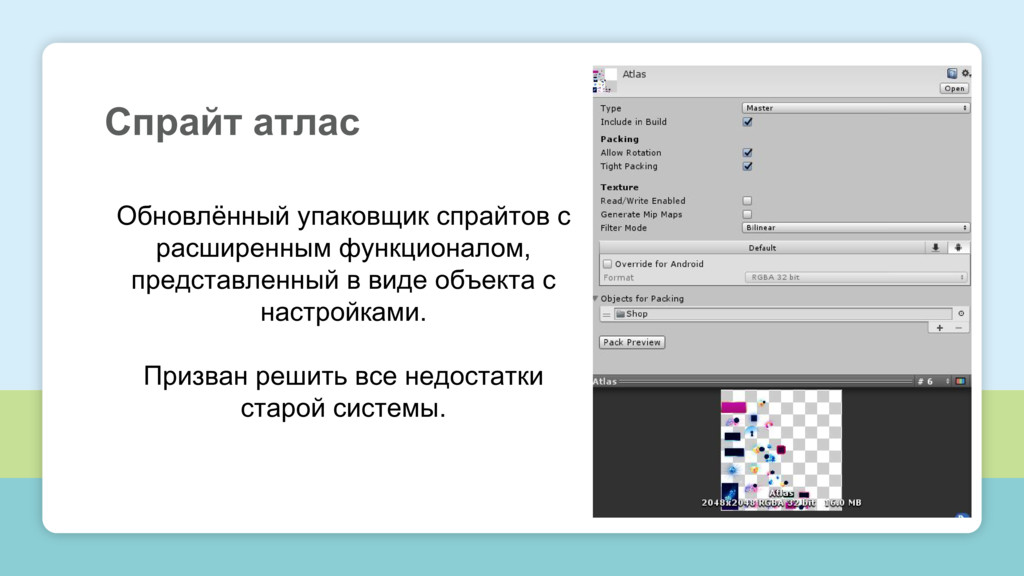

20. темы доклада Спрайт атлас Обновлённый упаковщик спрайтов с расширенным функционалом, представленный в виде объекта с настройками. Призван решить все недостатки старой системы.
21. темы доклада Работа с спрайт атласом Для добавления текстур в атлас можно просто указать папку или саму текстуру.
22. темы доклада Работа с спрайт атласом Можно свободно выбирать необходимую для вас компрессию и максимальный размер атласа.

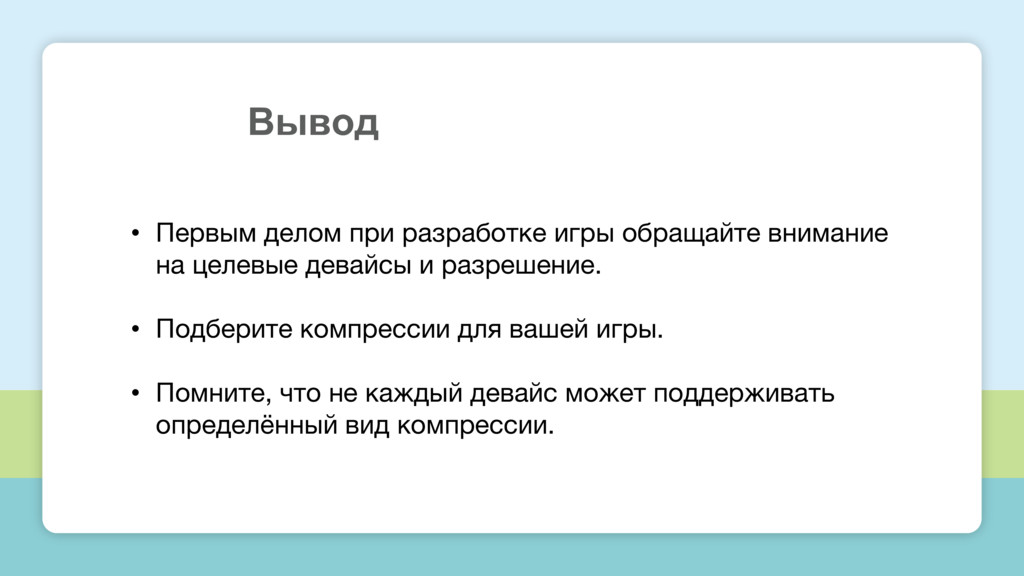

23. темы доклада Вывод • Первым делом при разработке игры обращайте внимание на целевые девайсы и разрешение. • Подберите компрессии для вашей игры. • Помните, что не каждый девайс может поддерживать определённый вид компрессии.
24. Спасибо за внимание Сжимайте правильно
