SIerIoTLT Vol.11 @ opt

Java で LINE Bot & LINE Beacon をやってみる
（※申込駆動開発）

Transcript

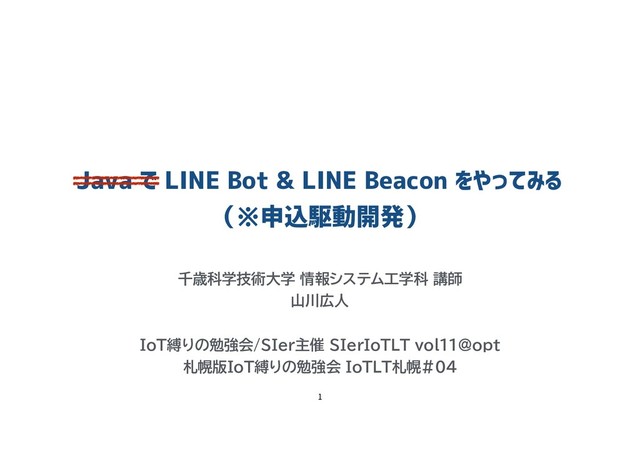

1. Java で LINE Bot & LINE Beacon をやってみる

   （※申込駆動開発）
   千歳科学技術大学 情報システム工学科 講師
   山川広人
   IoT縛りの勉強会/SIer主催 SIerIoTLT vol11@opt
   札幌版IoT縛りの勉強会 IoTLT札幌#04




   View Slide

2. 北海道からきました


   戻ったら 札幌版IoTLT Vol.4を開催します！

   （拍手）


   View Slide

3. 千歳科学技術大学 理工学部 情報システム工学科 講師
   研究分野： バスロケーション等の地域データ活用システムの実用化,

   プログラミング教育，eラーニングシステム


   コミュニティ：


   山川広人


   View Slide

4. Student の
   Instractor


   やってます
   ※これだとよく考えたら SIor だった


   View Slide

5. 少なくとも自分が在学中（※約20年前）から存在していたニーズ...それは
   学生が長らく待ち望んでいるもの


   バス ロケーションシステム ボス ロケーションシステム
   遅れ
   ○○教授室
   遅れ
   !?
   ×


   View Slide

6. 近年、大まかなスケジュール（出張・授業・会議）は学内・学生にWeb共有されている

   ※月によって海外出張＆国内出張で数日しか大学にいないとかはある
   スケジュールが入っていない（ように見える日）が意外と学生にとってつらい
   学生が研究の相談をしたいときに限って教授がいない 問題


   • 教員が学内の用事・調整をここぞとばかりに集中消化しており学内各所を移動
   • すでに学生や来客の行列が出来ており、出直したら行列も教授も消えていた
   • 「すぐに戻るよ」→「先生ちょうど良かった」の割り込みで未帰還
   • 色々あって身を隠している
   • etc...


   View Slide

7. 用事のある学生（ゼミ生・研究室生）だけでなく、

   外部からの来客・納入業者等にも留守の状況を

   周知する必要がある
   現状も、リアルタイムな行き先を示すボードはあるが、

   アナログ...（変更を忘れるし、遠隔で変更できない）
   現状の運用（行き先ボード）




   View Slide

8. 作りたいもの：LINE Bot / Beaconを使ったIoT行き先ボード


   LINE

   Messaging

   API
   LINE

   Beacon
   ○○教授室
   まだn分ぐらいかかる
   ①
   ②
   ※うまくいったらオープンキャンパスで施設紹介システムとかにもできそう

   ※学生からは学内にBeaconをばらまいて、ボスの入退室や場所をリアルタイム把握したいとの声もあるが

   　 行動トラッキングはいろいろアレすぎるのでこのぐらいから
   ① 教員による期間予定の送信 （RichMenu/LIFFなど）

   　　⇒個人的にはスマートスピーカーで入力もしたい（IoT感増したい）

   ② 学生が教員室の前でLINEアプリを開くとBeaconEvent受信

   ③ BeaconEventのCallbackとして帰室予定を定時
   ○○教授Bot
   ○○教授はxx:xx頃戻ります
   ③
   ここをやったことなかったので
   やってみたのが今日の話


   View Slide

9. • 2016年前後のBeacon発表当時の動かしてみた記事がいくつか（実機&node.js）
   • アプリックス社がMyBeacon® をLINE Beaconとして展示会で使ってる記事発見

   　⇒ 別件でMyBeaconを持っているが LINE Beacon化の知識・ノウハウがない
   • 実機買おうかな...
   LINE Beaconをどう用意するか


   https://beacon.theshop.jp/items/6617930


   View Slide

10. https://github.com/pizayanz/pxt-linebeacon
    BBC micro:bit を LINE Beacon 化できるパッケージがリリースされてた


    micro:bit なら互換機

    含めて大学にたくさんある


    View Slide

11. LINE Beacon のBot用の HWID を払い出す


    ★Click
    https://admin-of cial.line.me/beacon/register


    View Slide

12. LINE Beacon のBot用の HWID を払い出す


    ビーコンと連携可能なアカウントがありません

    Developers サイトからすでにBotは作ってあるのに表示されない.... （ここで数晩ハマる）


    View Slide

13. 犯人は uBlock Origin プラグインの広告フィルタだった


    ※広告フィルタは適切に整備しましょう


    View Slide

14. LINE Beacon のBot用の HWID を払い出す


    ★Click


    View Slide

15. LINE Beacon のBot用の HWID を払い出す


    ★Click


    View Slide

16. LINE Beacon のBot用の HWID を払い出す


    ★IDをコピーしておく


    View Slide

17. micro:bit を LINE Beacon 化 する


    https://makecode.microbit.org/
    ★Click


    View Slide

18. パッケージの追加で https://github.com/pizayanz/pxt-linebeacon を追加
    micro:bit を LINE Beacon 化 する


    ★Click
    ★Click
    ★入力


    View Slide

19. micro:bit を LINE Beacon 化 する


    ★増えてる
    ★増えてる


    View Slide

20. 増えたブロックで左の様に

    プログラミングして、

    .hex ファイルをUSB接続した
    micro:bitにコピペする
    micro:bit を LINE Beacon 化 する


    ほぼクリックとD&DでLINE Beacon完成
    ★HWIDはLINEのサイトで

    　 払い出したもの
    A
    B
    B
    BLE送信
    BLE停止


    View Slide

21. LINE Beacon の Callback を受け取る（Java 8, Spring Boot）


    @LineMessageHandler
    public class Callback {
    @EventMapping
    public Message handleBeacon(BeaconEvent event) {
    String eventStr = event.getBeacon().toString();
    return new TextMessage(text);
    }
    }
    ※ 元となるSpring Bootプロジェクトの作り方とかは

    　　https://github.com/gishi-yama/linebot-java-handson/ にて公開
    ※ このLTのもう少し詳細な手順も↑で順次公開します
    ※タイトルにJavaって載せたけど

    　 使ったのここだけだった


    View Slide

22. できた！...が、挙動があやしい


    Aボタンを押したmicro:bitにLINEアプリを起動したスマホを近づける
    だが...
    • スマホを遠ざける（leaveイベント発生）と、アプリのイベント受信まで約1分かかり、アプリもこける

    （iPad版 LINEアプリ v8.12.1。　leaveが将来廃止予定だから？ iPhone版は問題なし）
    • でもleaveイベントが発生しないと、再度スマホが近づく（再enterイベント）ができない
    • このままでは　教授室の前で不在を教えてくれるけどアプリはこけるホラーっぽい動きに....
    実機で見たい方は懇親会タイムでお声がけください
    ※SIerIoTLT懇親会で検証にご協力いただいた @ryoichi_obara さん、ありがとうございます！


    View Slide

23. ボスロケーションシステムにむけて、とりあえずLINE Beaconを試した
    • LINE Beacon の HWID の払い出しは広告フィルタをOFFっておく
    • LINE Beacon は micro:bit を使うと（ほぼ）クリックとD&Dで作れる
    • Javaでも数行で BeaconEvent を Callback できる
    • iPad版アプリが Leave イベントを受け取る際の挙動があやしい
    まとめ




    View Slide

24. また東京来ます


    つ づ く


    View Slide
