1. 【マルチアカウントを上手に接続】 Network Firewallを使用した最新のデプロイモデル 須永 響 伊藤忠テクノソリューションズ株式会社
2. @gravitas580 須永 響 Hibiki Sunaga CTC(伊藤忠テクノソリューションズ株式会社 ) 新卒３年目 業務：AWSインフラ基盤の設計・構築 コミュニティ活動：NW-JAWS運営 :@gravitas580 About Me

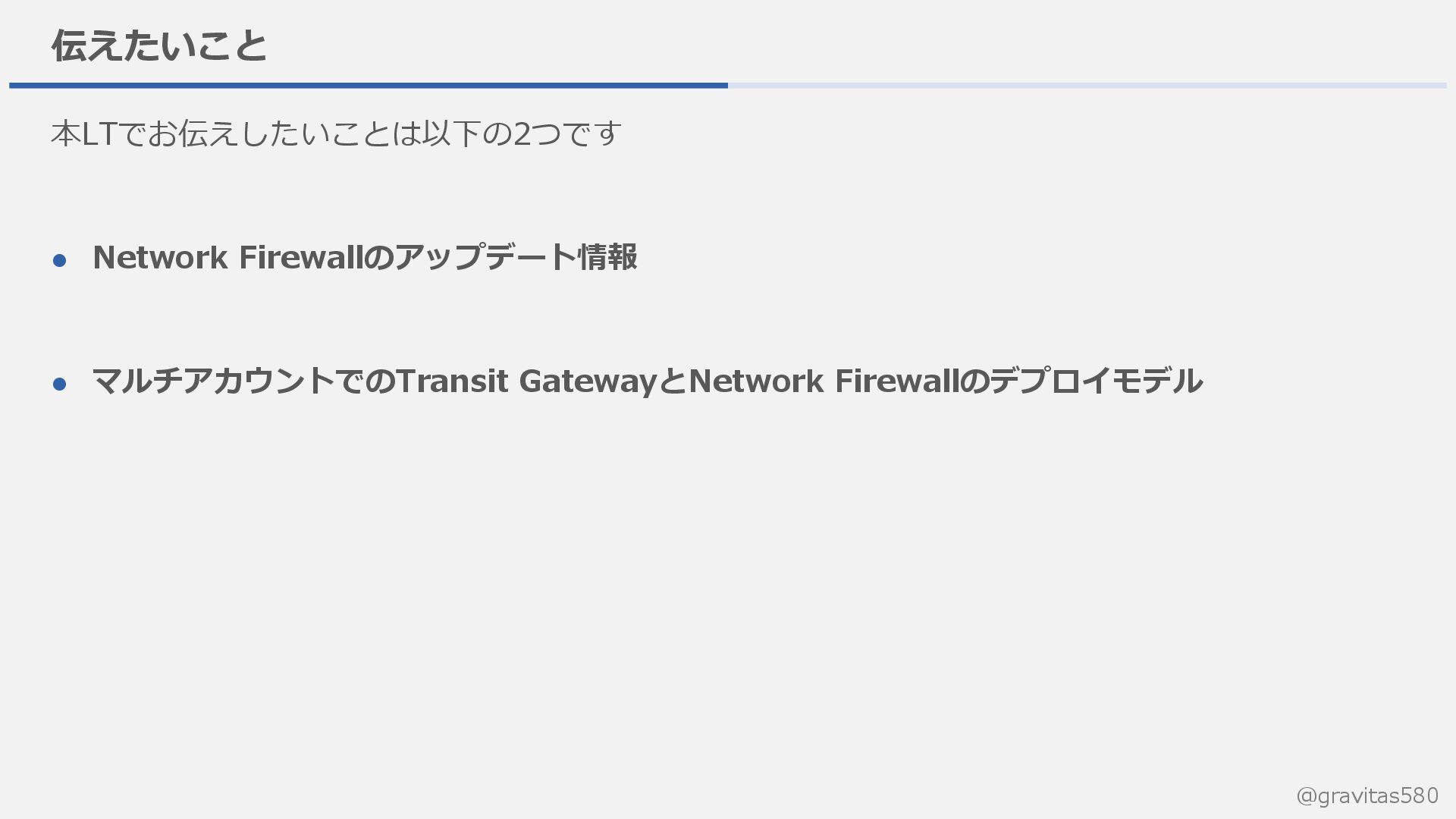

3. @gravitas580 伝えたいこと 本LTでお伝えしたいことは以下の2つです ⚫ Network Firewallのアップデート情報 ⚫ マルチアカウントでのTransit GatewayとNetwork Firewallのデプロイモデル

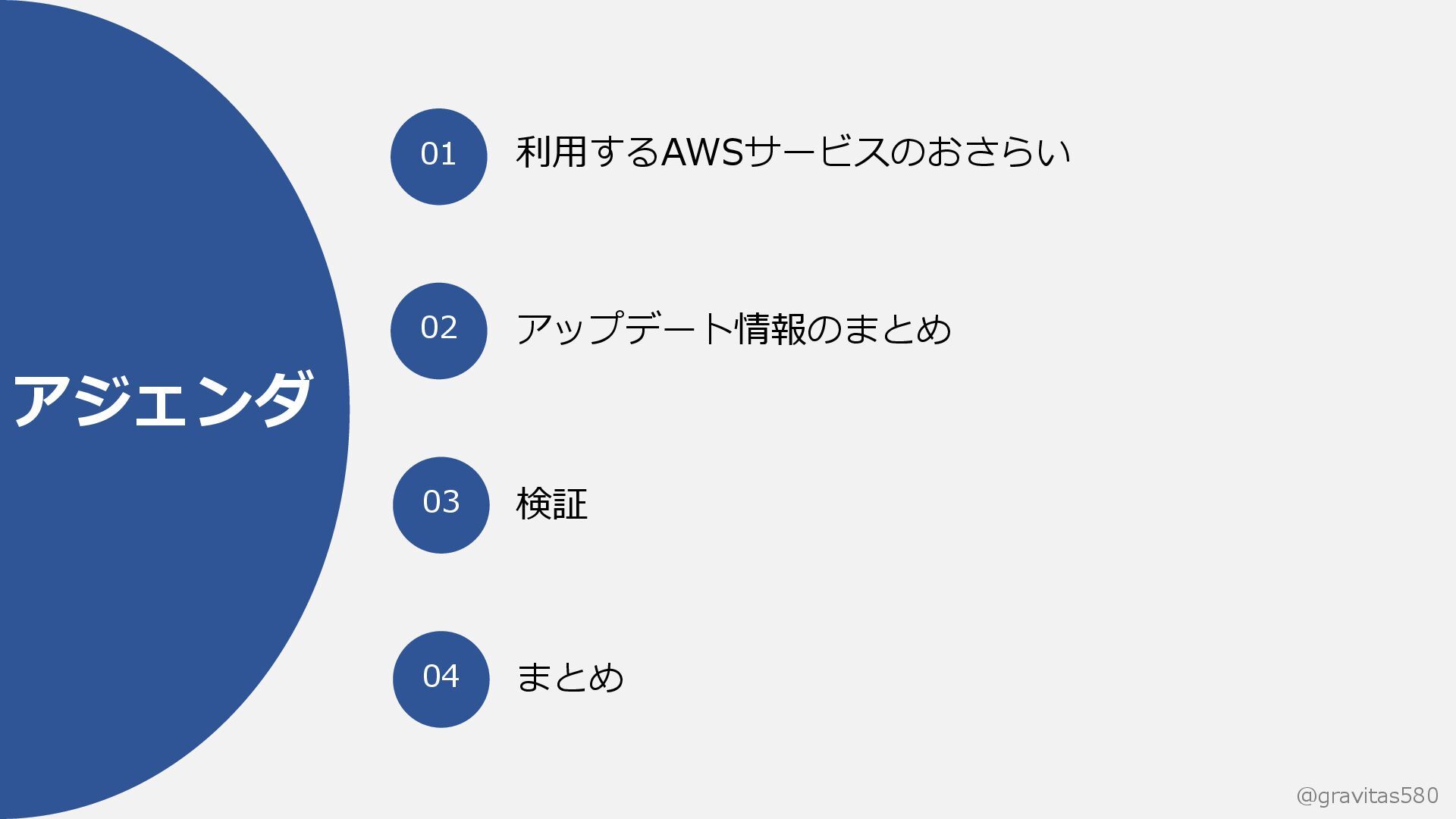

4. @gravitas580 アジェンダ 01 02 03 04 アップデート情報のまとめ 検証 まとめ 利用するAWSサービスのおさらい
5. @gravitas580 アジェンダ 01 02 03 04 アップデート情報のまとめ 検証 まとめ 利用するAWSサービスのおさらい

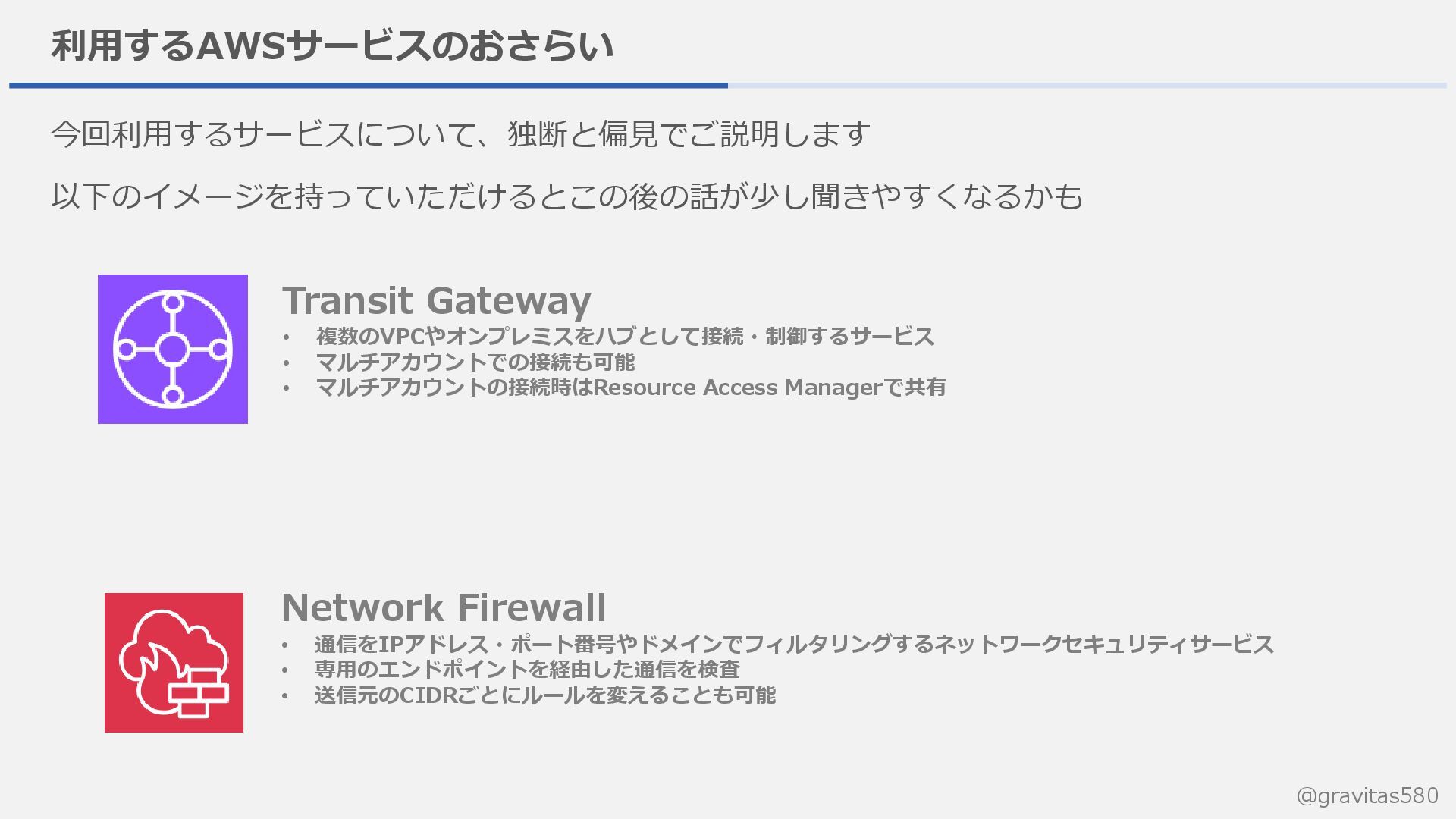

6. @gravitas580 利用するAWSサービスのおさらい Network Firewall • 通信をIPアドレス・ポート番号やドメインでフィルタリングするネットワークセキュリティサービス • 専用のエンドポイントを経由した通信を検査 • 送信元のCIDRごとにルールを変えることも可能 Transit Gateway • 複数のVPCやオンプレミスをハブとして接続・制御するサービス • マルチアカウントでの接続も可能 • マルチアカウントの接続時はResource Access Managerで共有 今回利用するサービスについて、独断と偏見でご説明します 以下のイメージを持っていただけるとこの後の話が少し聞きやすくなるかも
7. @gravitas580 アジェンダ 01 02 03 04 アップデート情報のまとめ 検証 まとめ 利用するAWSサービスのおさらい
8. @gravitas580 アップデート情報 ⚫ Network Firewall を Transit Gateway にネイティブ統合可能に ➢ AWS Network Firewall: Native AWS Transit Gateway support in all regions – AWS ⚫ 2025年7月から全リージョンで利用可能

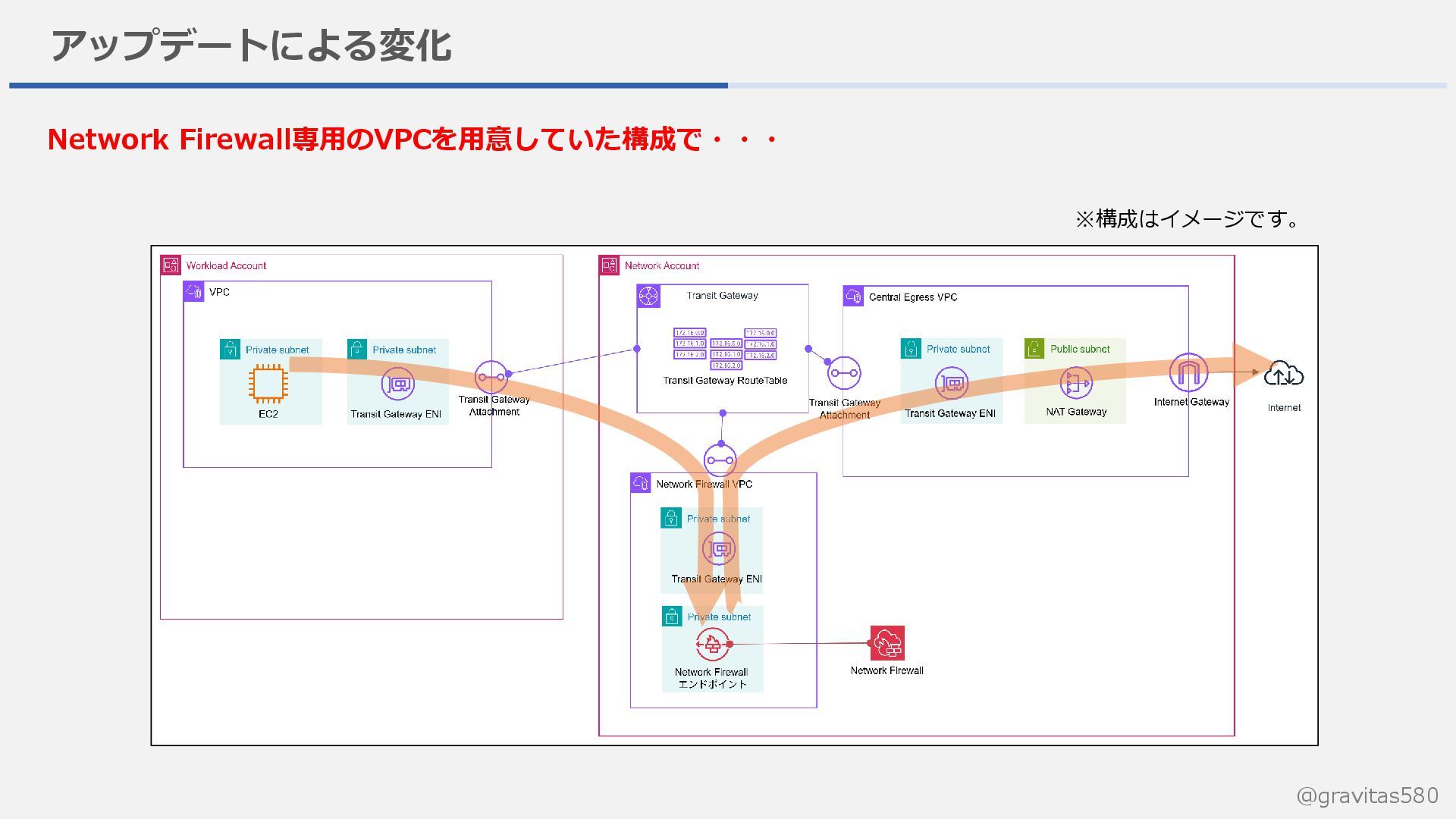

9. @gravitas580 アップデートによる変化 Network Firewall専用のVPCを用意していた構成で・・・ ※構成はイメージです。

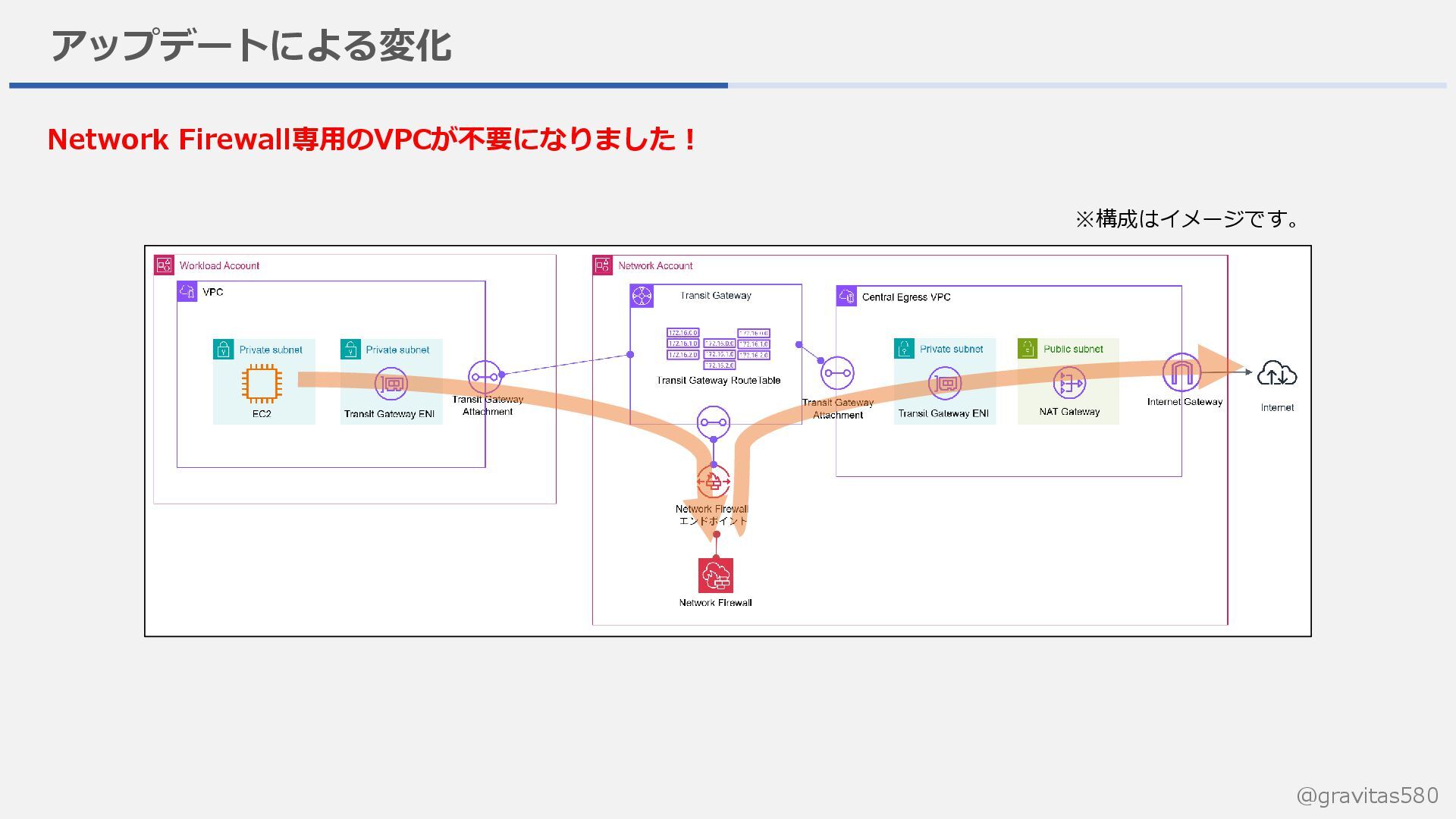

10. @gravitas580 アップデートによる変化 Network Firewall専用のVPCが不要になりました！ ※構成はイメージです。

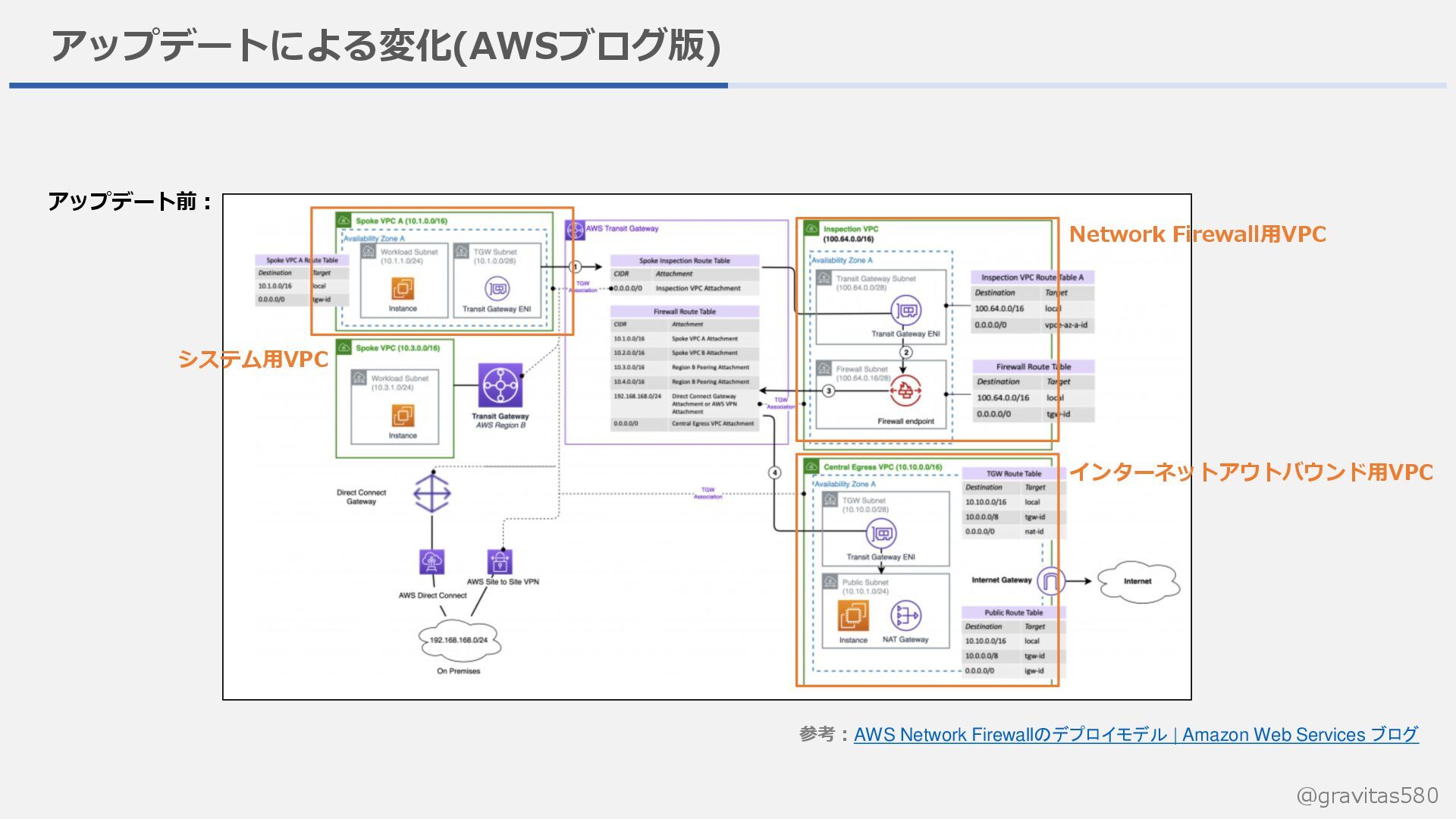

11. @gravitas580 アップデートによる変化(AWSブログ版) システム用VPC Network Firewall用VPC インターネットアウトバウンド用VPC アップデート前： 参考：AWS Network Firewallのデプロイモデル | Amazon Web Services ブログ

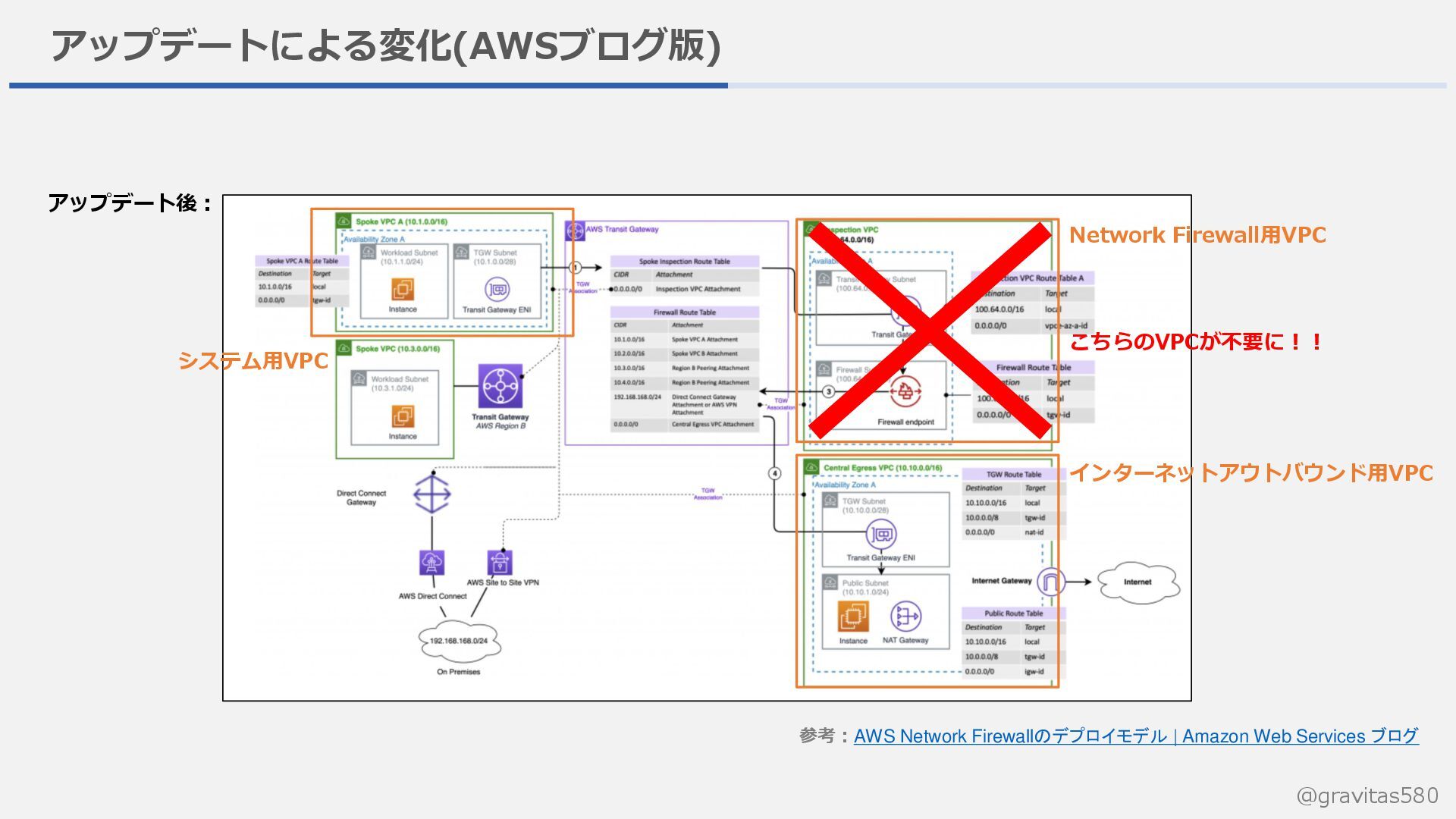

12. @gravitas580 アップデートによる変化(AWSブログ版) システム用VPC Network Firewall用VPC インターネットアウトバウンド用VPC アップデート後： 参考：AWS Network Firewallのデプロイモデル | Amazon Web Services ブログ こちらのVPCが不要に！！
13. @gravitas580 アジェンダ 01 02 03 04 アップデート情報のまとめ 検証 まとめ 利用するAWSサービスのおさらい

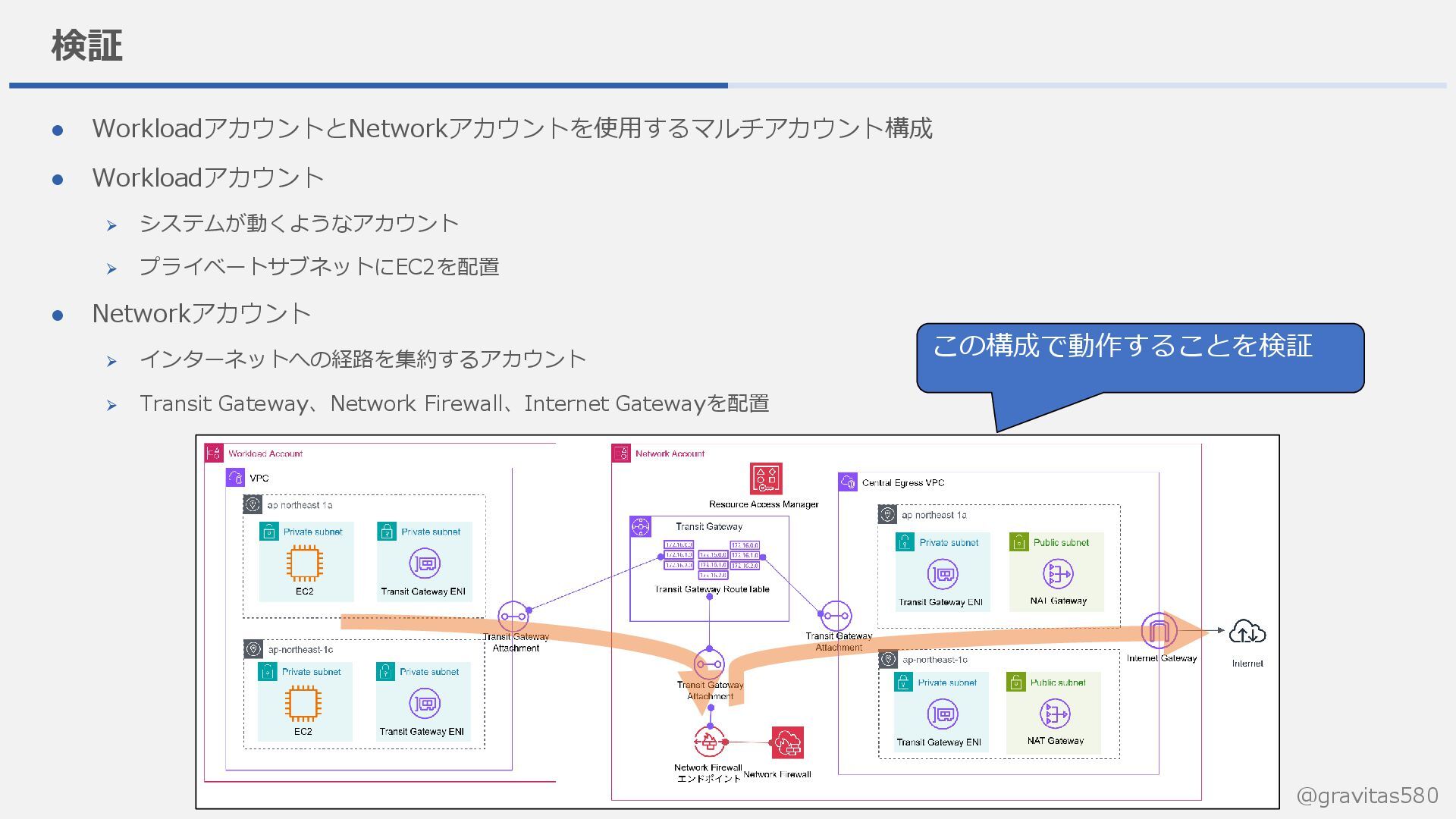

14. @gravitas580 検証 ⚫ WorkloadアカウントとNetworkアカウントを使用するマルチアカウント構成 ⚫ Workloadアカウント ➢ システムが動くようなアカウント ➢ プライベートサブネットにEC2を配置 ⚫ Networkアカウント ➢ インターネットへの経路を集約するアカウント ➢ Transit Gateway、Network Firewall、Internet Gatewayを配置 この構成で動作することを検証

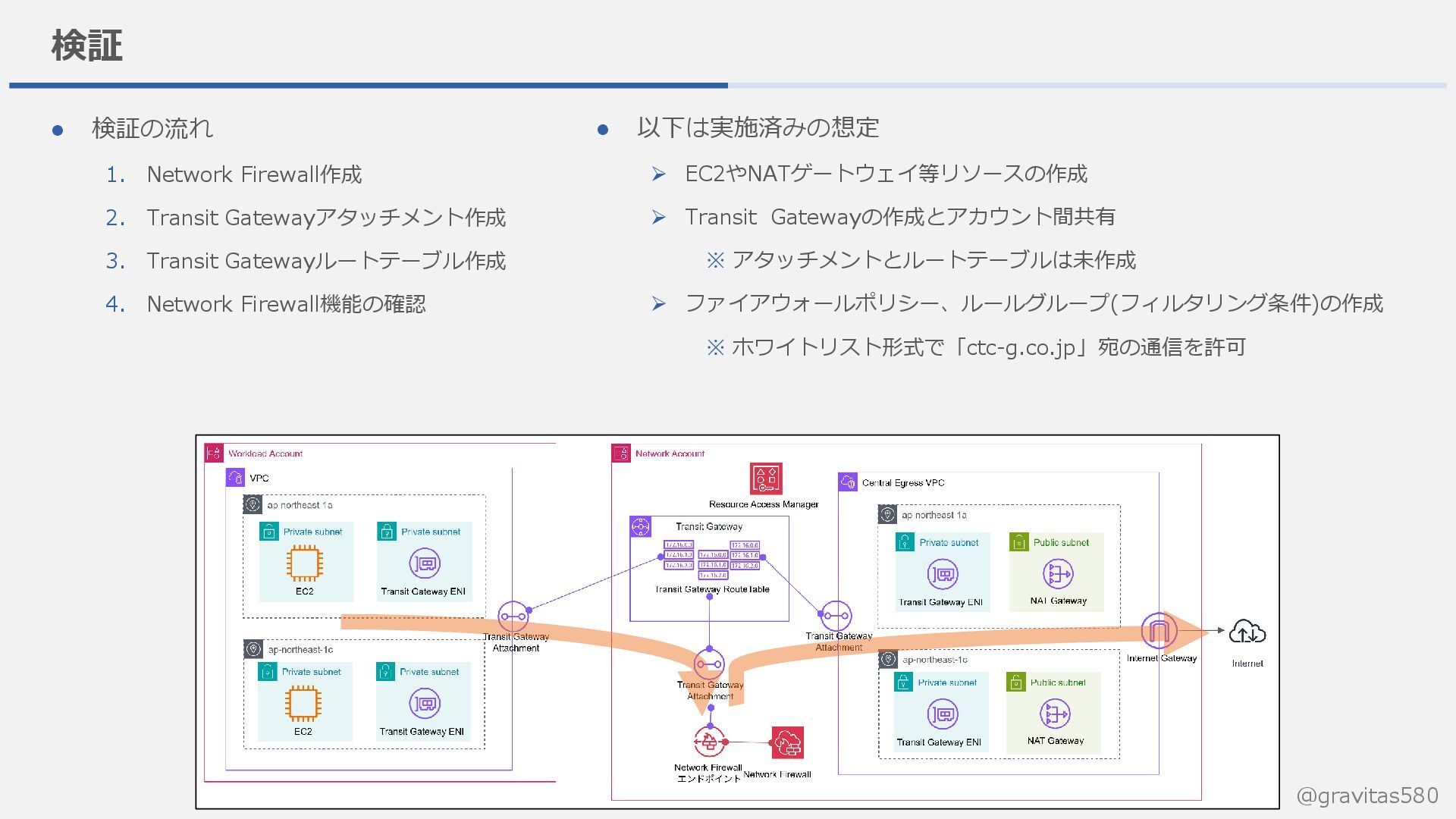

15. @gravitas580 検証 ⚫ 検証の流れ 1. Network Firewall作成 2. Transit Gatewayアタッチメント作成 3. Transit Gatewayルートテーブル作成 4. Network Firewall機能の確認 ⚫ 以下は実施済みの想定 ➢ EC2やNATゲートウェイ等リソースの作成 ➢ Transit Gatewayの作成とアカウント間共有 ※ アタッチメントとルートテーブルは未作成 ➢ ファイアウォールポリシー、ルールグループ(フィルタリング条件)の作成 ※ ホワイトリスト形式で「ctc-g.co.jp」宛の通信を許可

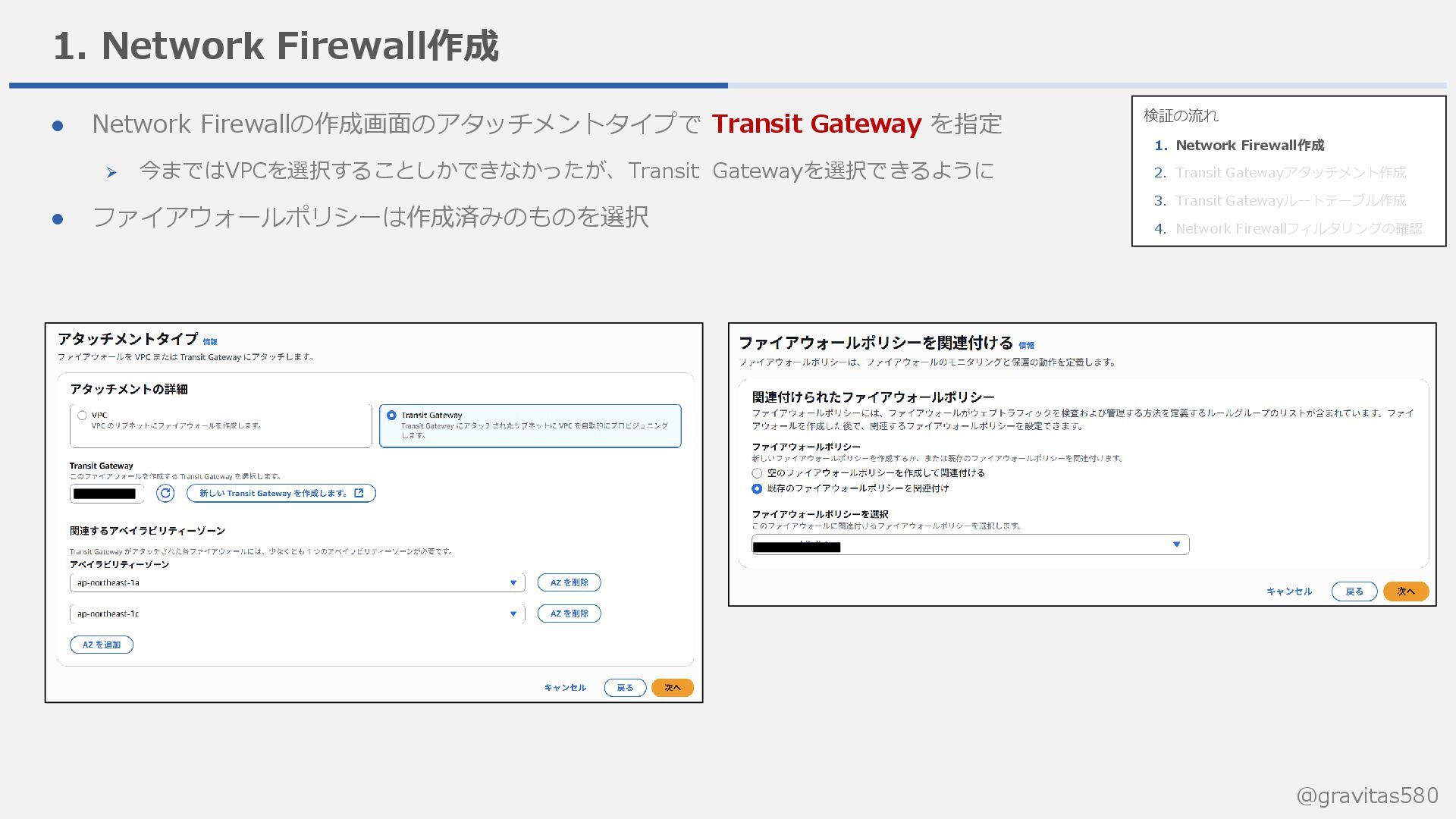

16. @gravitas580 1. Network Firewall作成 ⚫ Network Firewallの作成画面のアタッチメントタイプで Transit Gateway を指定 ➢ 今まではVPCを選択することしかできなかったが、Transit Gatewayを選択できるように ⚫ ファイアウォールポリシーは作成済みのものを選択 検証の流れ 1. Network Firewall作成 2. Transit Gatewayアタッチメント作成 3. Transit Gatewayルートテーブル作成 4. Network Firewallフィルタリングの確認

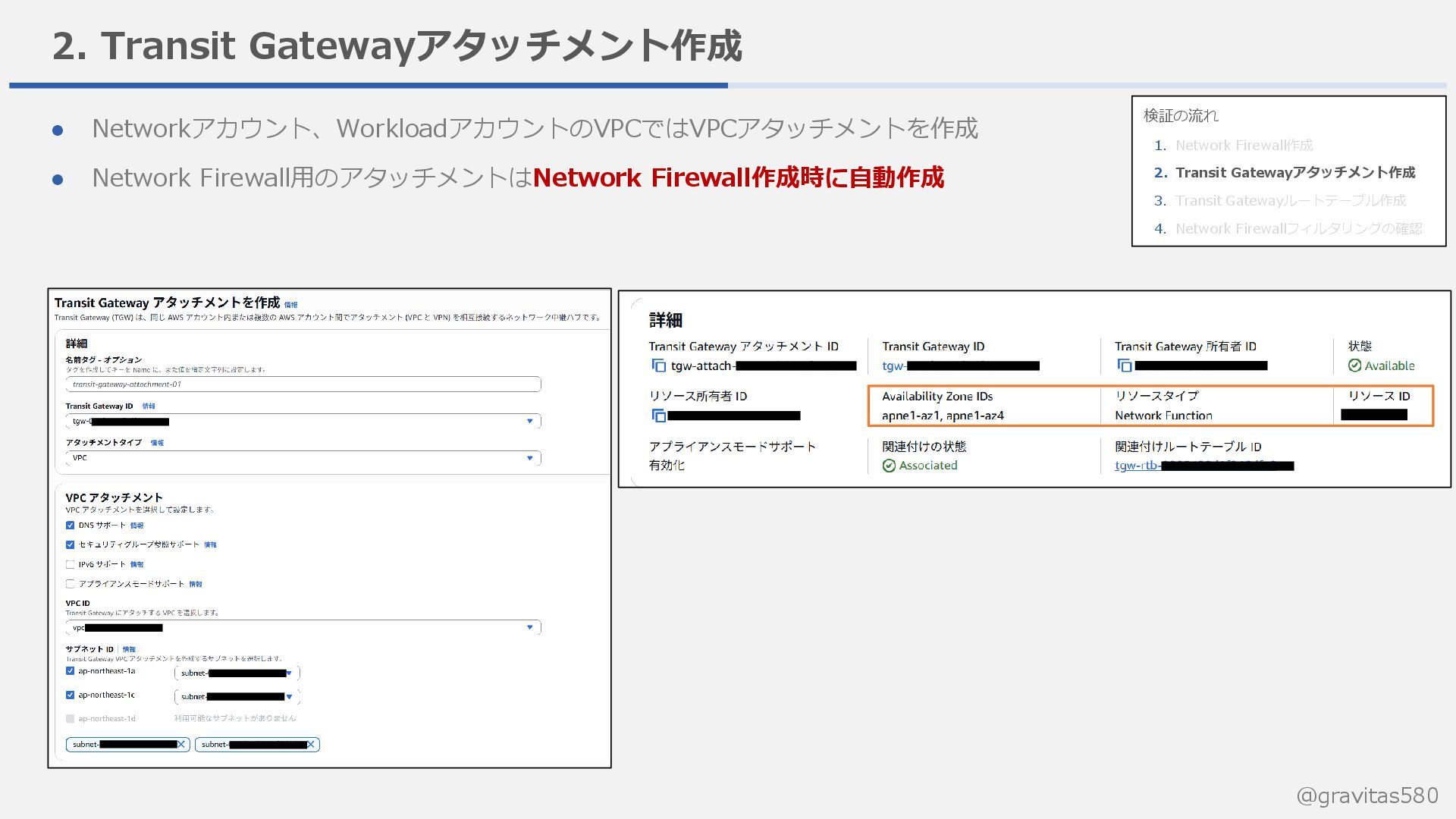

17. @gravitas580 2. Transit Gatewayアタッチメント作成 ⚫ Networkアカウント、WorkloadアカウントのVPCではVPCアタッチメントを作成 ⚫ Network Firewall用のアタッチメントはNetwork Firewall作成時に自動作成 検証の流れ 1. Network Firewall作成 2. Transit Gatewayアタッチメント作成 3. Transit Gatewayルートテーブル作成 4. Network Firewallフィルタリングの確認

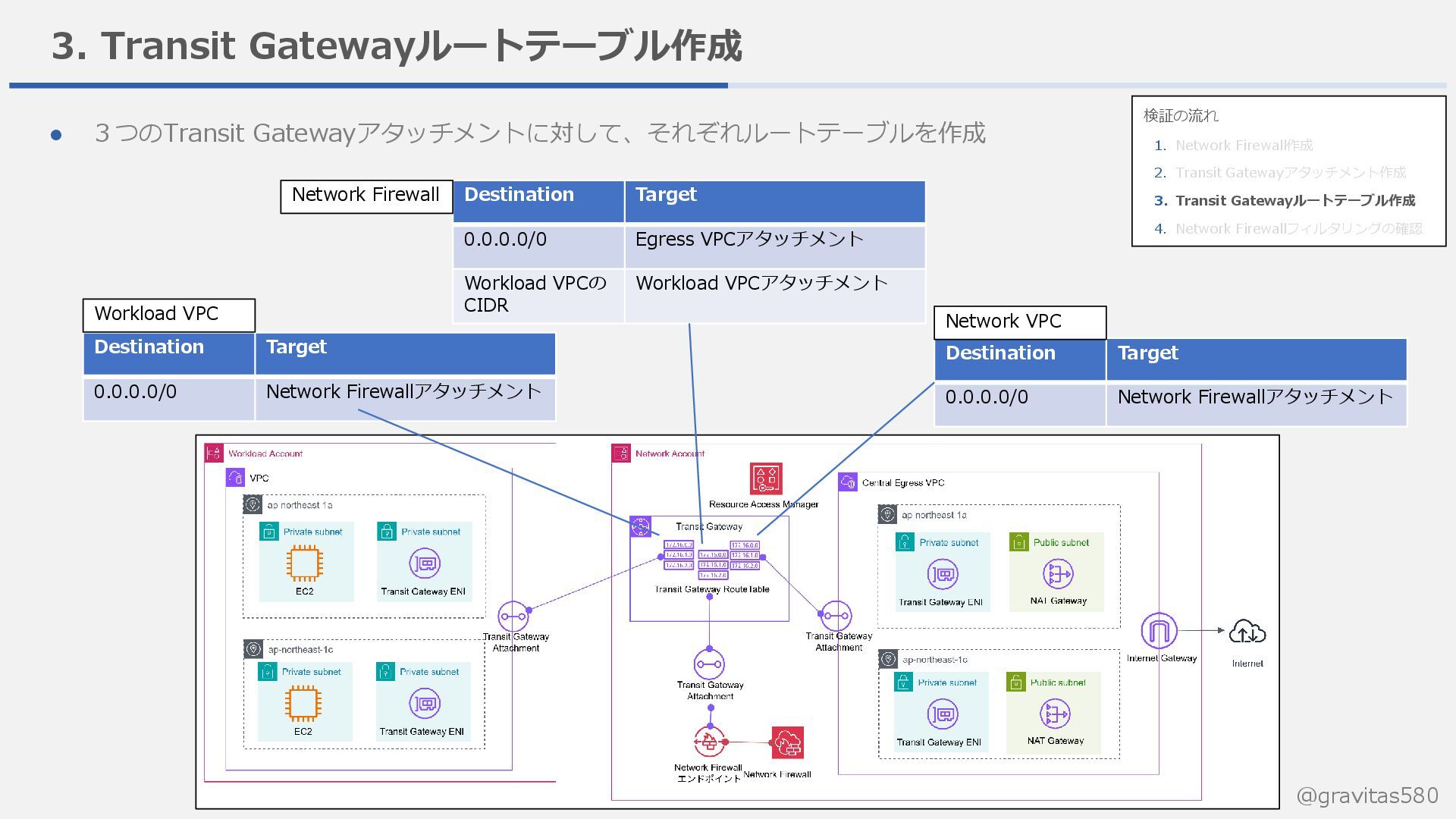

18. @gravitas580 3. Transit Gatewayルートテーブル作成 ⚫ ３つのTransit Gatewayアタッチメントに対して、それぞれルートテーブルを作成 Destination Target 0.0.0.0/0 Network Firewallアタッチメント Destination Target 0.0.0.0/0 Egress VPCアタッチメント Workload VPCの CIDR Workload VPCアタッチメント Destination Target 0.0.0.0/0 Network Firewallアタッチメント Workload VPC Network VPC Network Firewall 検証の流れ 1. Network Firewall作成 2. Transit Gatewayアタッチメント作成 3. Transit Gatewayルートテーブル作成 4. Network Firewallフィルタリングの確認
19. @gravitas580 4. Networkフィルタリングの確認 ⚫ ホワイトリストの「ctc-g.co.jp」へcurl、フィルタリングがpassされることを確認 ⚫ ホワイトリスト外の「google.com」へcurl、フィルタリングでdropされることを確認 検証の流れ 1. Network Firewall作成 2. Transit Gatewayアタッチメント作成 3. Transit Gatewayルートテーブル作成 4. Network Firewallフィルタリングの確認

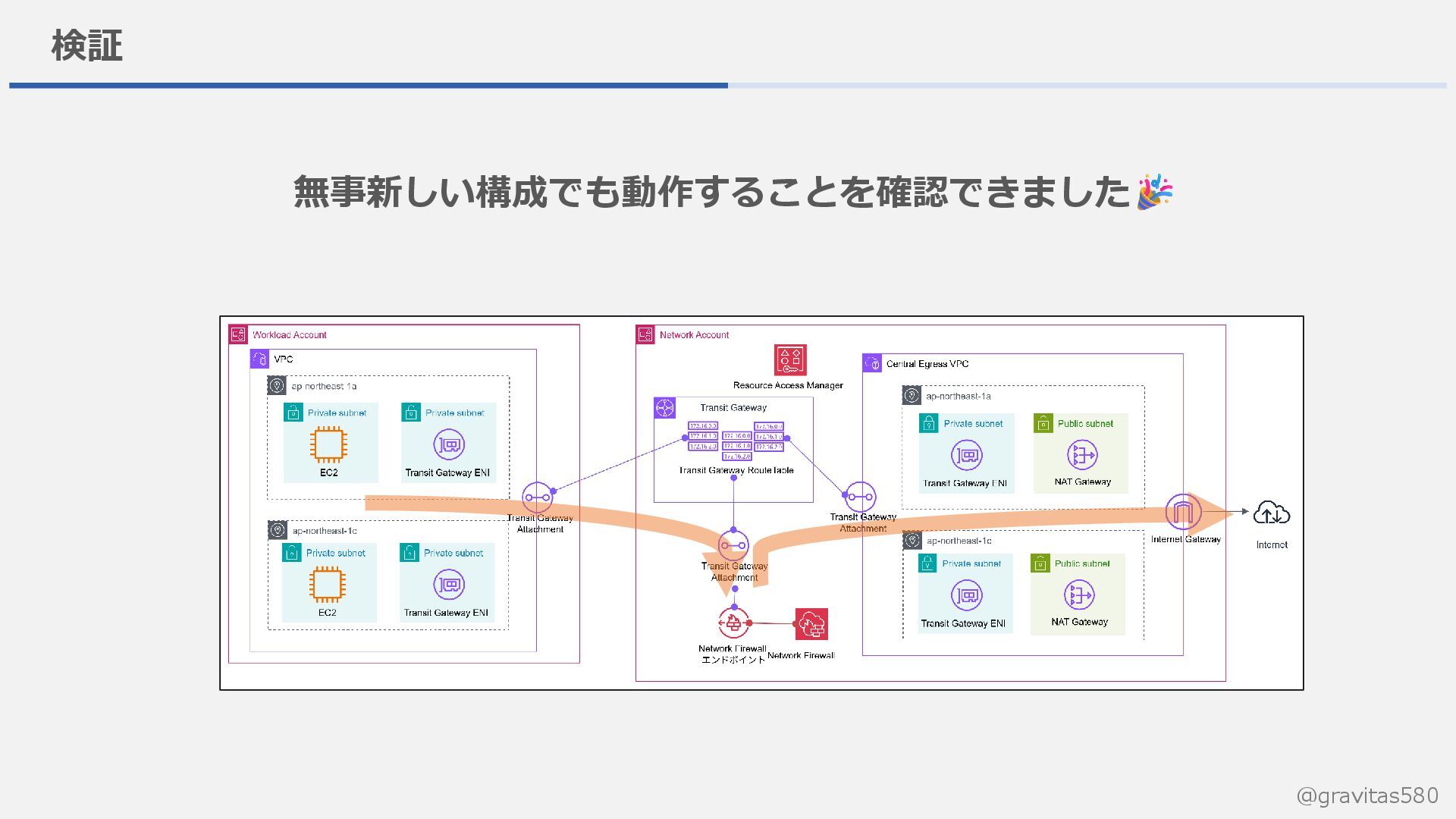

20. @gravitas580 検証 無事新しい構成でも動作することを確認できました
21. @gravitas580 アジェンダ 01 02 03 04 アップデート情報のまとめ 検証 まとめ 利用するAWSサービスのおさらい

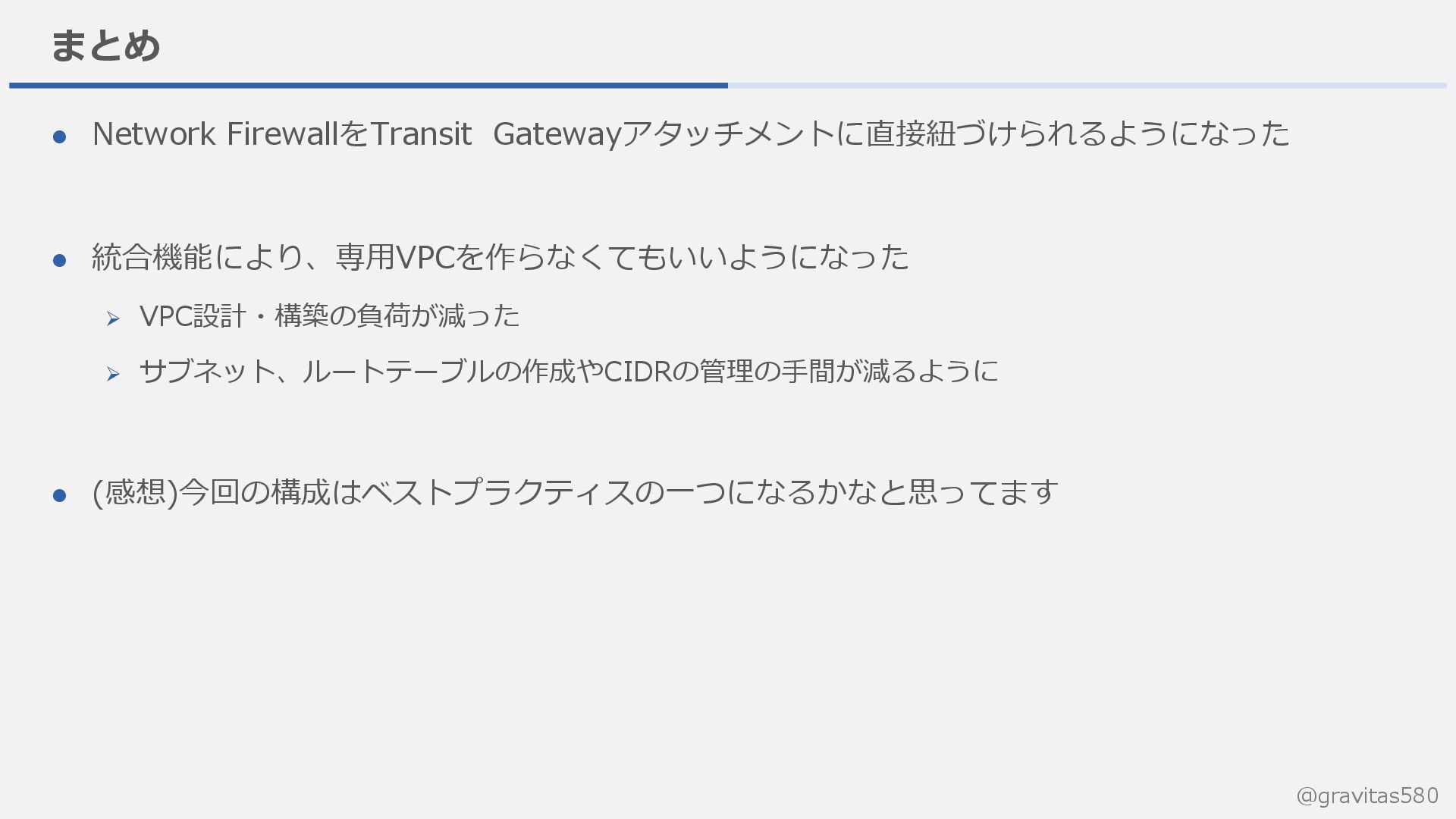

22. @gravitas580 まとめ ⚫ Network FirewallをTransit Gatewayアタッチメントに直接紐づけられるようになった ⚫ 統合機能により、専用VPCを作らなくてもいいようになった ➢ VPC設計・構築の負荷が減った ➢ サブネット、ルートテーブルの作成やCIDRの管理の手間が減るように ⚫ (感想)今回の構成はベストプラクティスの一つになるかなと思ってます
