1. VPC間サービスの概要 須永 響 伊藤忠テクノソリューションズ株式会社
2. 須永 響 Hibiki Sunaga CTC(伊藤忠テクノソリューションズ株式会社 ) 新卒３年目 業務：AWSインフラ基盤の設計・構築 得意なAWS技術：マルチアカウント設計、NW設計 :@gravitas580 About Me
3. アジェンダ 01 02 03 04 VPC間接続方法 ネットワークレベルの接続 サービス単位の接続 まとめ
4. アジェンダ 01 02 03 04 VPC間接続方法 ネットワークレベルの接続 サービス単位の接続 まとめ

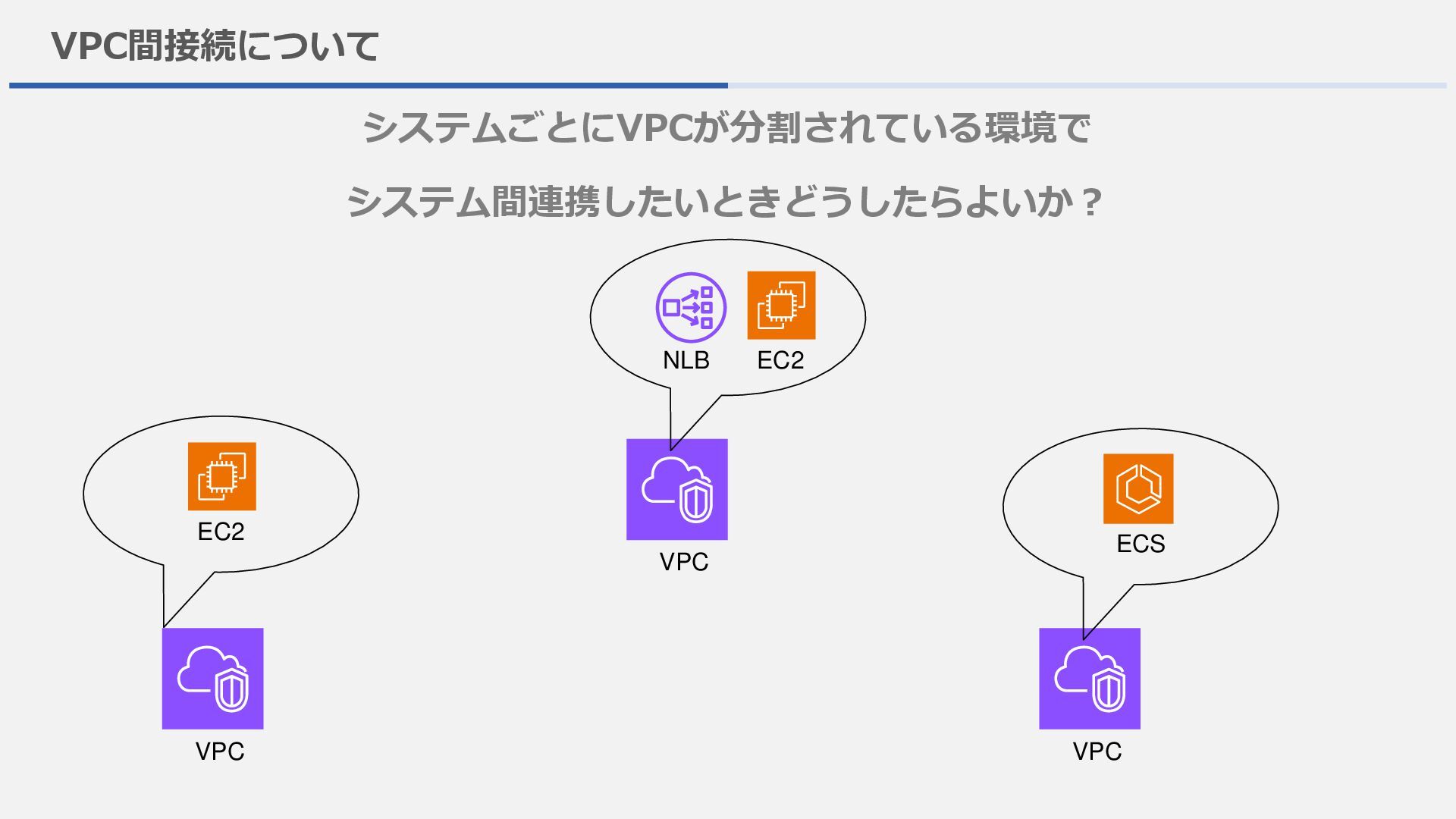

5. VPC間接続について システムごとにVPCが分割されている環境で システム間連携したいときどうしたらよいか？ VPC EC2 VPC EC2 NLB VPC ECS
6. VPC間接続について VPC EC2 VPC EC2 NLB VPC ECS ネットワーク同士を接続して データの連携をしたいな 特定サービスを利用したいな システムごとにVPCが分割されている環境で システム間連携したいときどうしたらよいか？

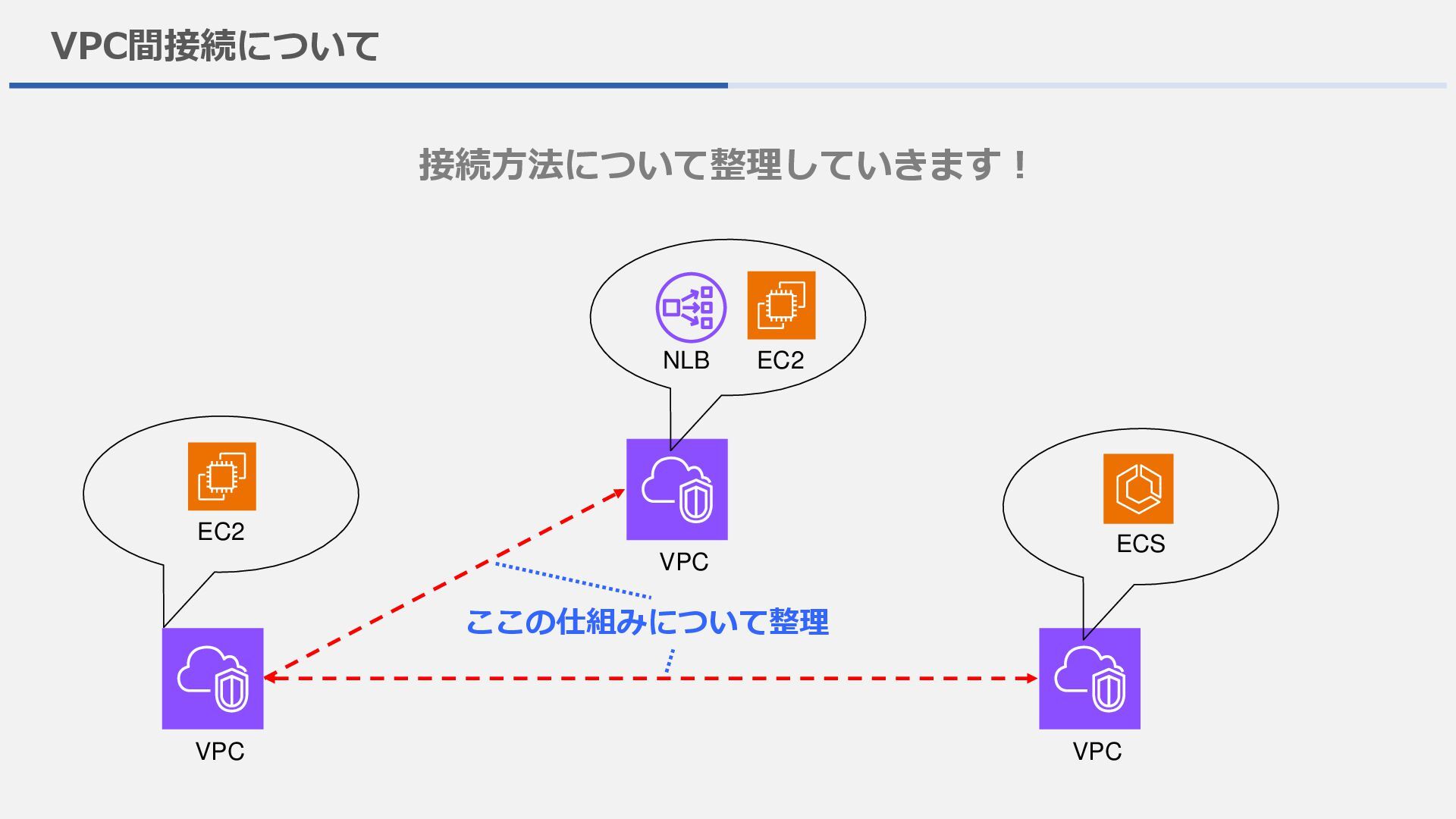

7. VPC間接続について 接続方法について整理していきます！ VPC EC2 VPC EC2 NLB VPC ECS ここの仕組みについて整理

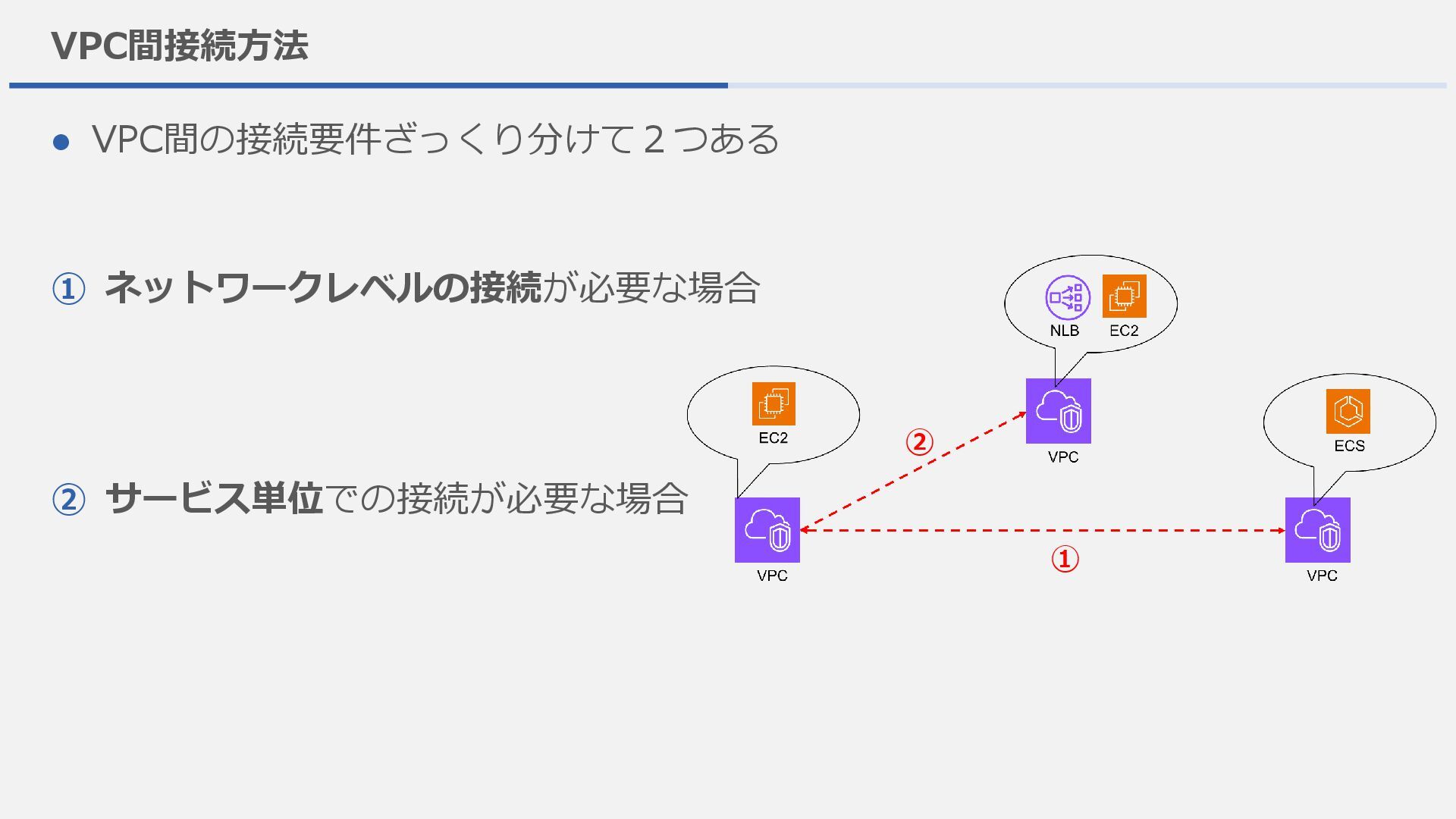

8. VPC間接続方法 ⚫ VPC間の接続要件ざっくり分けて２つある ① ネットワークレベルの接続が必要な場合 ② サービス単位での接続が必要な場合 ① ②

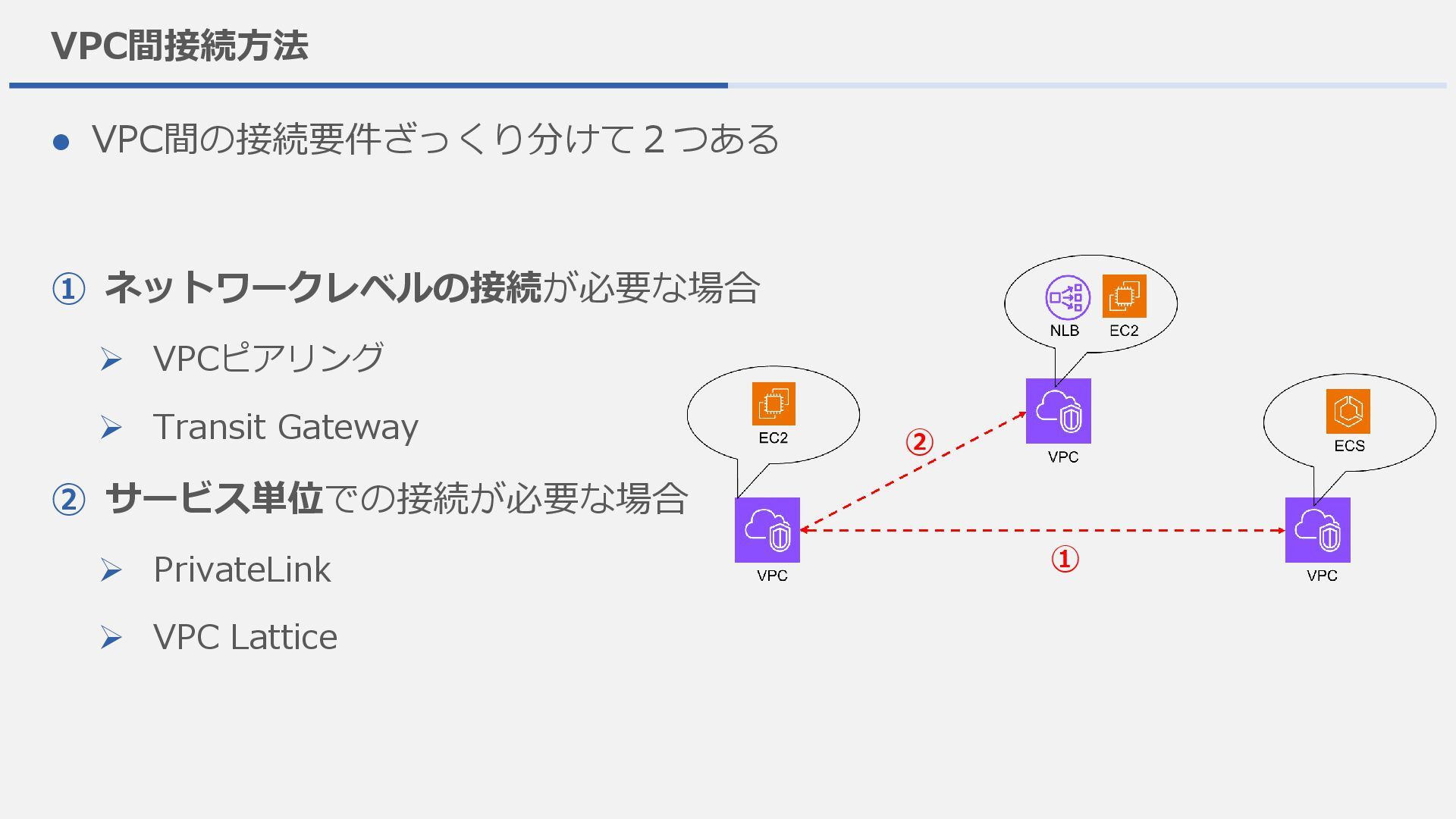

9. VPC間接続方法 ① ② ⚫ VPC間の接続要件ざっくり分けて２つある ① ネットワークレベルの接続が必要な場合 ➢ VPCピアリング ➢ Transit Gateway ② サービス単位での接続が必要な場合 ➢ PrivateLink ➢ VPC Lattice

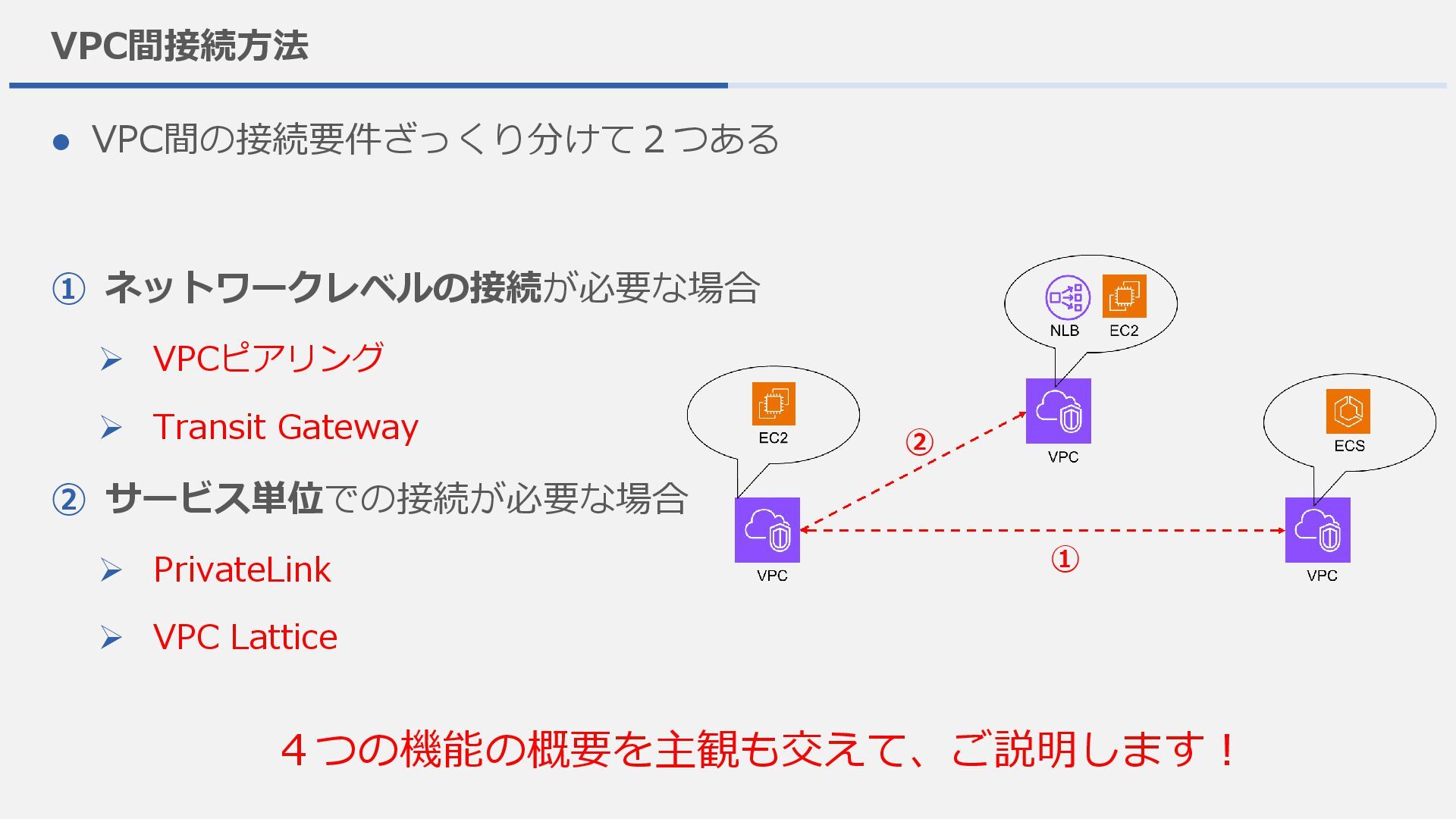

10. VPC間接続方法 ① ② ⚫ VPC間の接続要件ざっくり分けて２つある ① ネットワークレベルの接続が必要な場合 ➢ VPCピアリング ➢ Transit Gateway ② サービス単位での接続が必要な場合 ➢ PrivateLink ➢ VPC Lattice ４つの機能の概要を主観も交えて、ご説明します！
11. アジェンダ 01 02 03 04 VPC間接続方法 ネットワークレベルの 接続 サービス単位の接続 まとめ

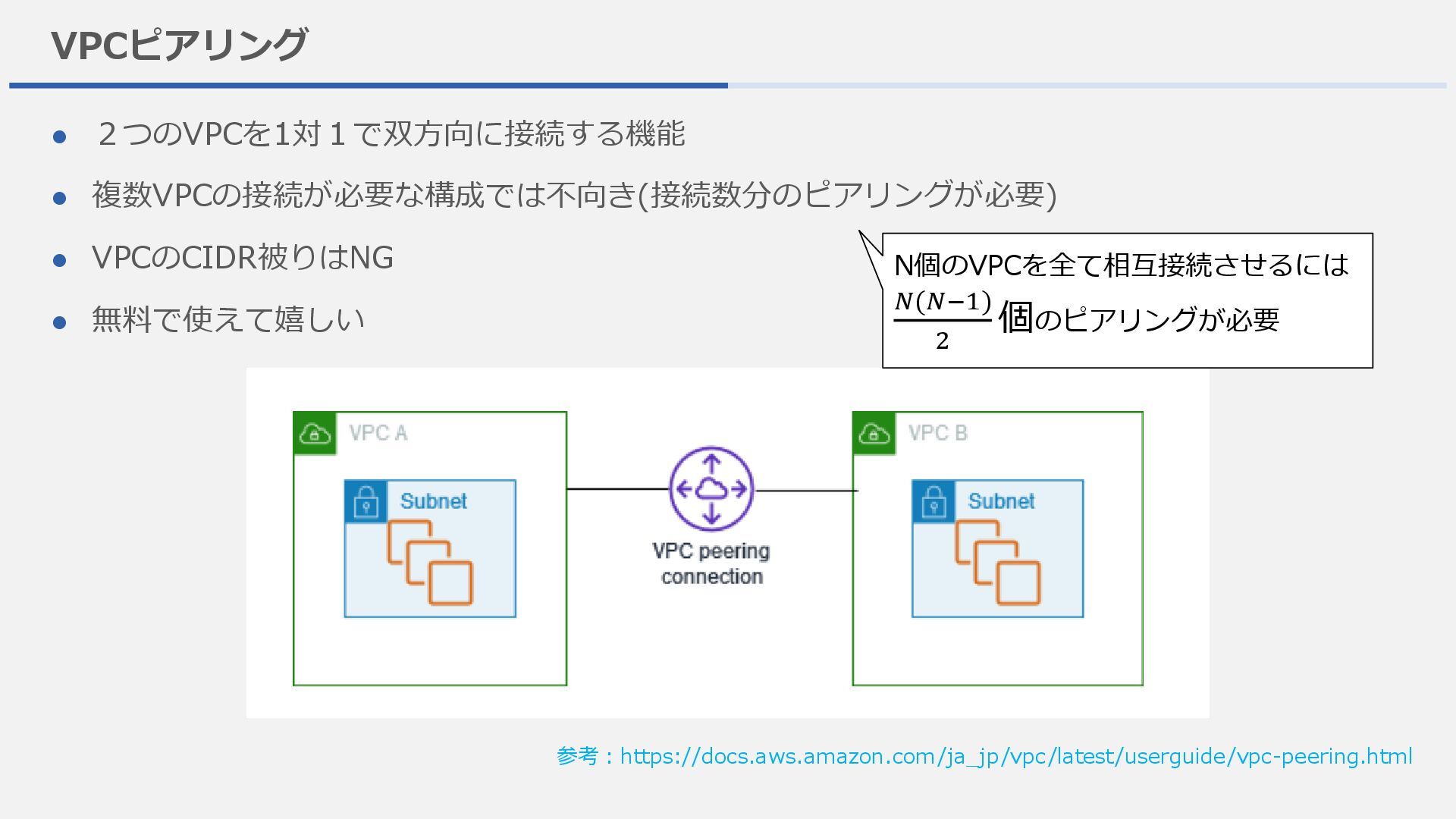

12. VPCピアリング 参考：https://docs.aws.amazon.com/ja_jp/vpc/latest/userguide/vpc-peering.html N個のVPCを全て相互接続させるには 𝑁(𝑁−1) 2 個のピアリングが必要 ⚫ ２つのVPCを1対１で双方向に接続する機能 ⚫ 複数VPCの接続が必要な構成では不向き(接続数分のピアリングが必要) ⚫ VPCのCIDR被りはNG ⚫ 無料で使えて嬉しい

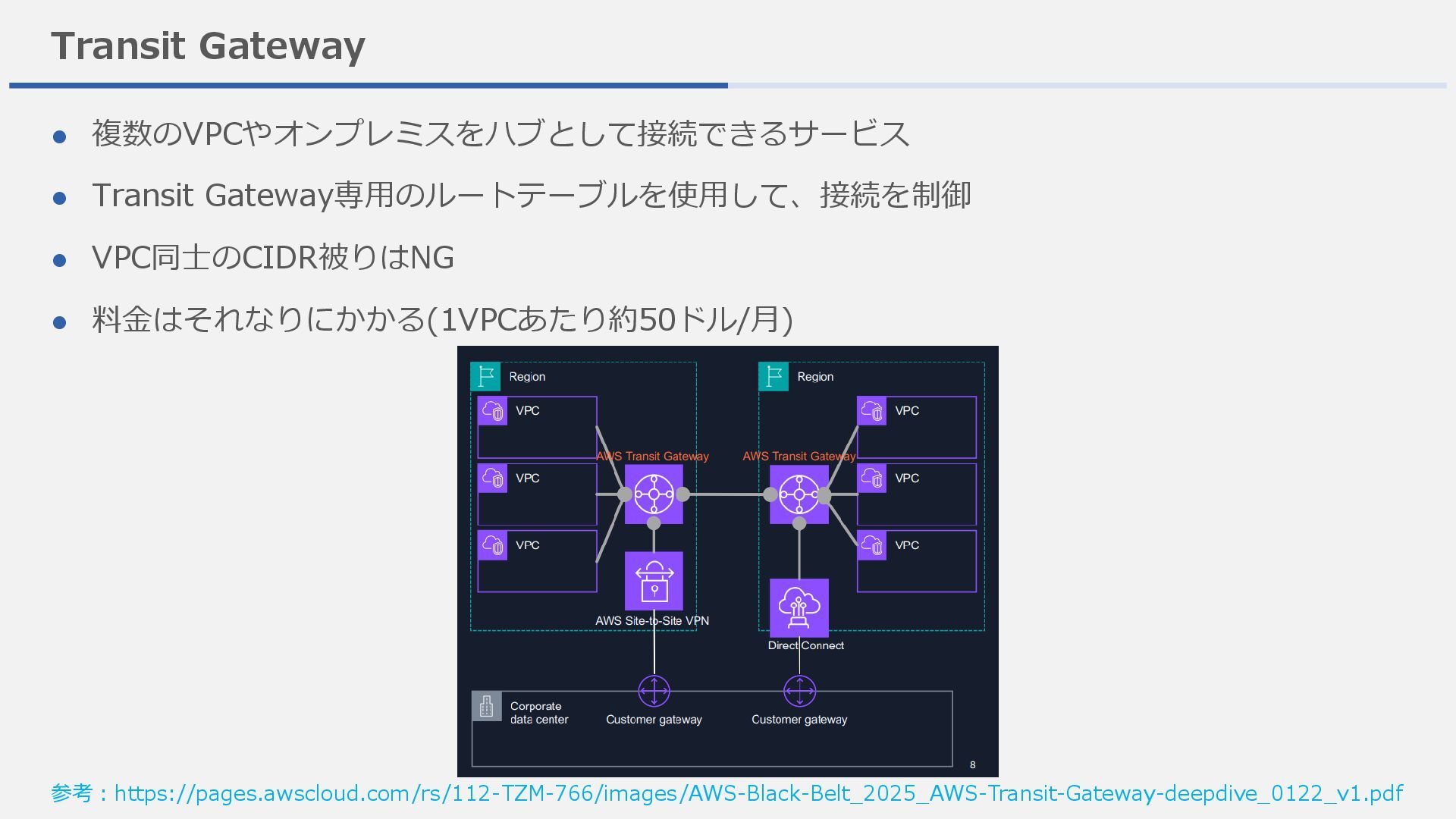

13. Transit Gateway ⚫ 複数のVPCやオンプレミスをハブとして接続できるサービス ⚫ Transit Gateway専用のルートテーブルを使用して、接続を制御 ⚫ VPC同士のCIDR被りはNG ⚫ 料金はそれなりにかかる(1VPCあたり約50ドル/月) 参考：https://pages.awscloud.com/rs/112-TZM-766/images/AWS-Black-Belt_2025_AWS-Transit-Gateway-deepdive_0122_v1.pdf
14. アジェンダ 01 02 03 04 VPC間接続方法 ネットワークレベルの 接続 サービス単位の接続 まとめ

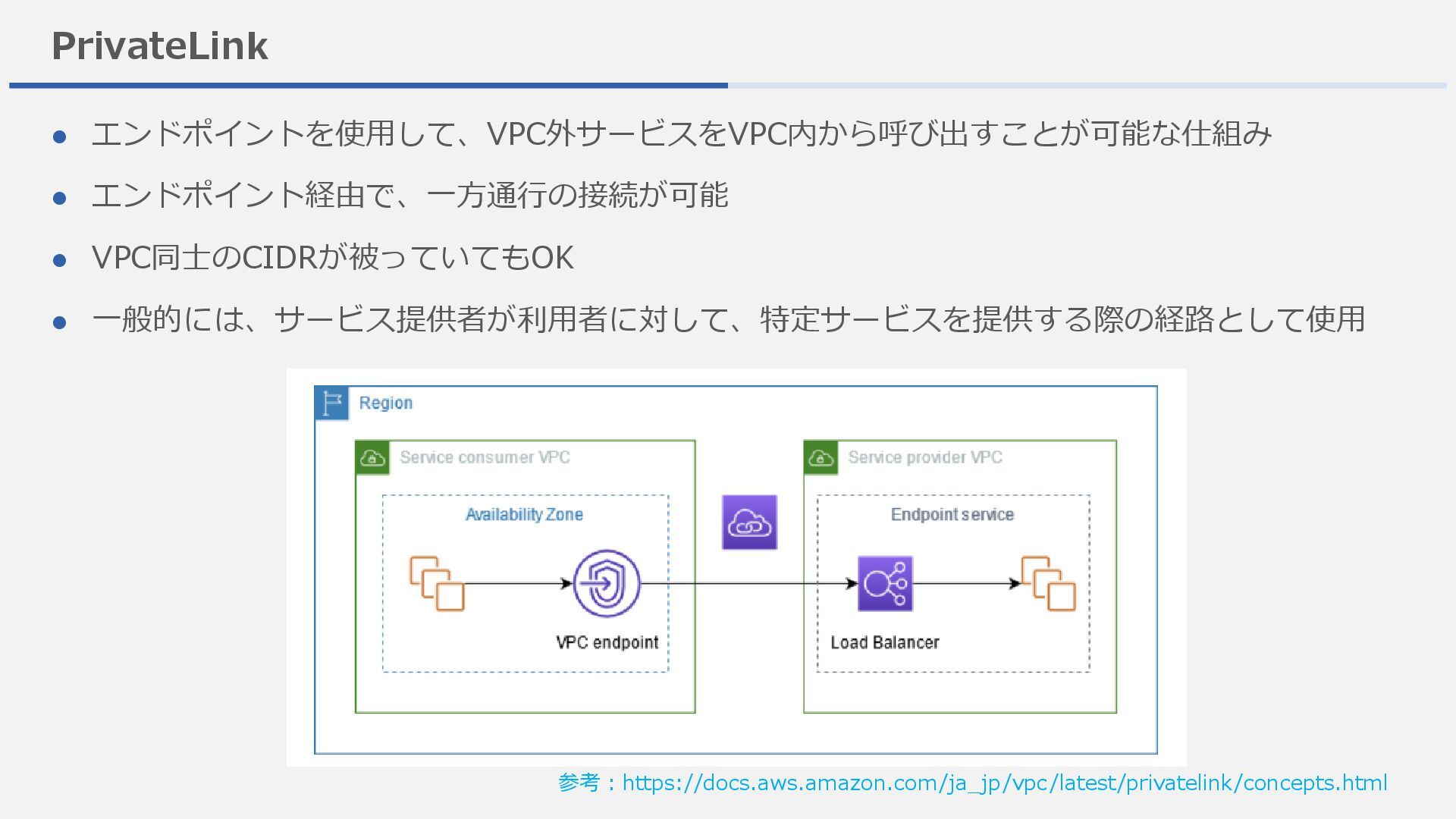

15. PrivateLink ⚫ エンドポイントを使用して、VPC外サービスをVPC内から呼び出すことが可能な仕組み ⚫ エンドポイント経由で、一方通行の接続が可能 ⚫ VPC同士のCIDRが被っていてもOK ⚫ 一般的には、サービス提供者が利用者に対して、特定サービスを提供する際の経路として使用 参考：https://docs.aws.amazon.com/ja_jp/vpc/latest/privatelink/concepts.html

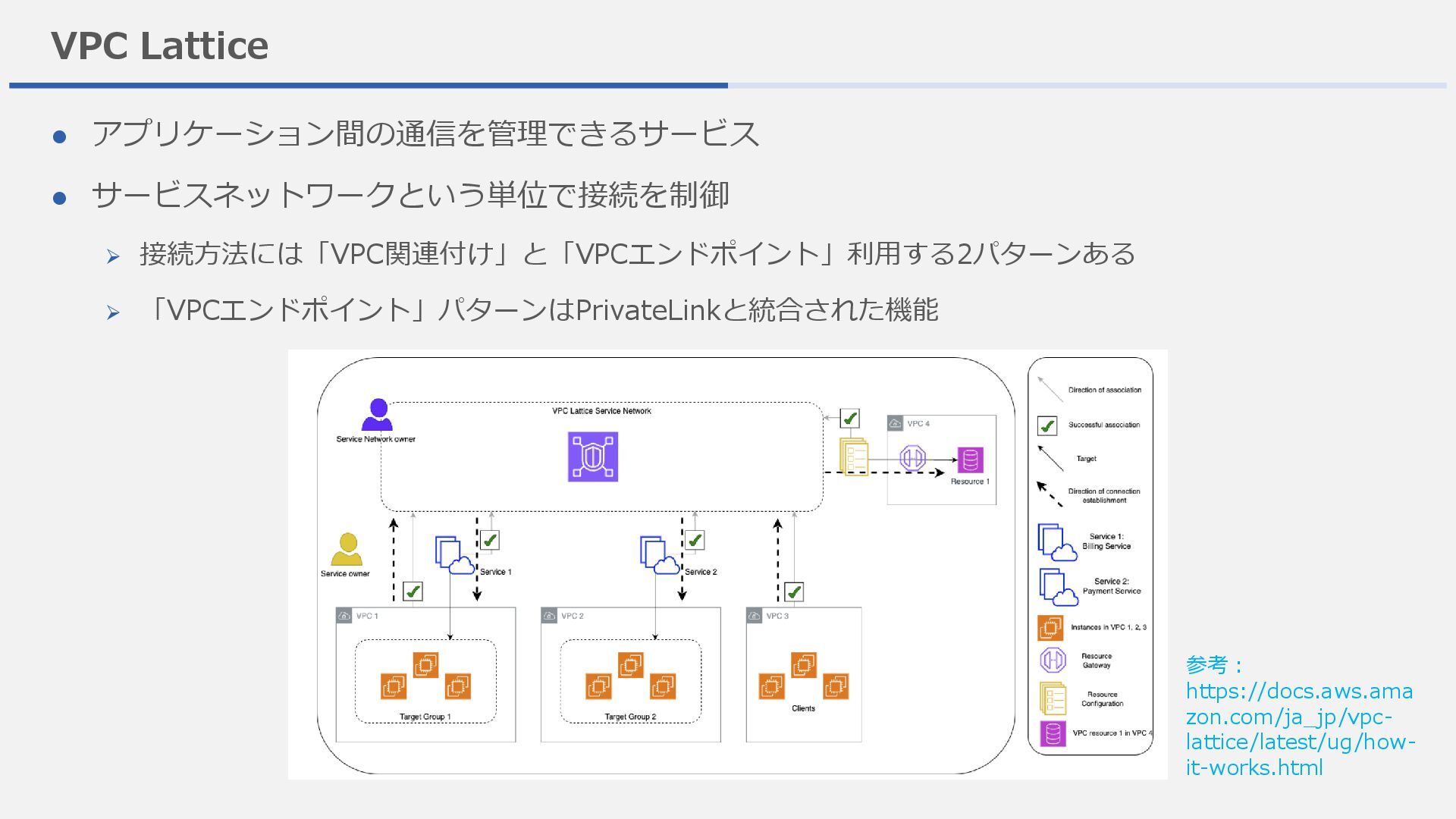

16. VPC Lattice ⚫ アプリケーション間の通信を管理できるサービス ⚫ サービスネットワークという単位で接続を制御 ➢ 接続方法には「VPC関連付け」と「VPCエンドポイント」利用する2パターンある ➢ 「VPCエンドポイント」パターンはPrivateLinkと統合された機能 参考： https://docs.aws.ama zon.com/ja_jp/vpc- lattice/latest/ug/how- it-works.html
17. アジェンダ 01 02 03 04 VPC間接続方法 ネットワークレベルの 接続 サービス単位の接続 まとめ

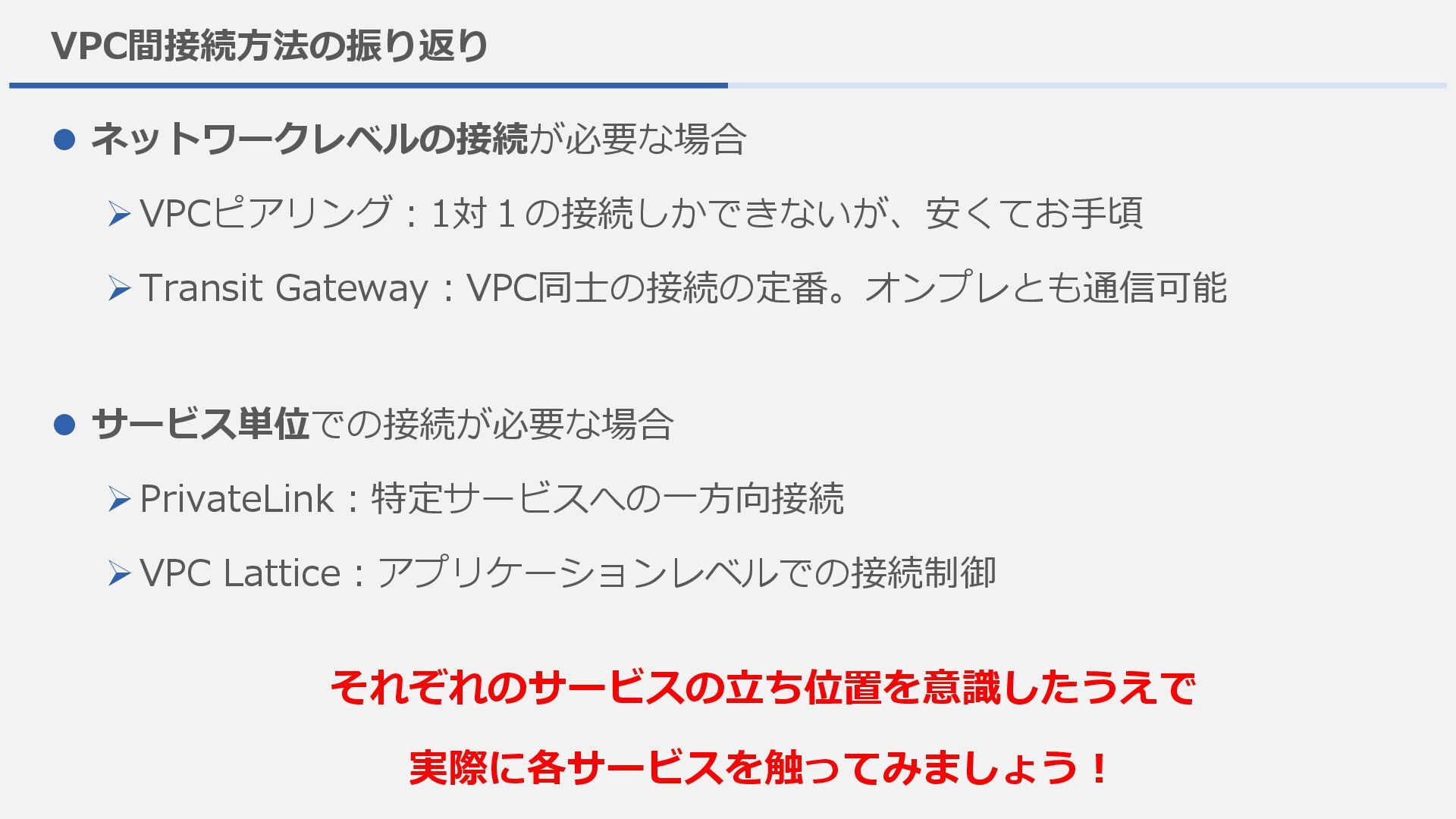

18. VPC間接続方法の振り返り ⚫ ネットワークレベルの接続が必要な場合 ➢VPCピアリング：1対１の接続しかできないが、安くてお手頃 ➢Transit Gateway：VPC同士の接続の定番。オンプレとも通信可能 ⚫ サービス単位での接続が必要な場合 ➢PrivateLink：特定サービスへの一方向接続 ➢VPC Lattice：アプリケーションレベルでの接続制御 それぞれのサービスの立ち位置を意識したうえで 実際に各サービスを触ってみましょう！
