mruby/c kaigi #03 東の発表
mruby/c で実装したメモリ管理モジュールについて

Transcript

1. mruby/c kaigi #03 @mruby/c kaigi #03 東の発表

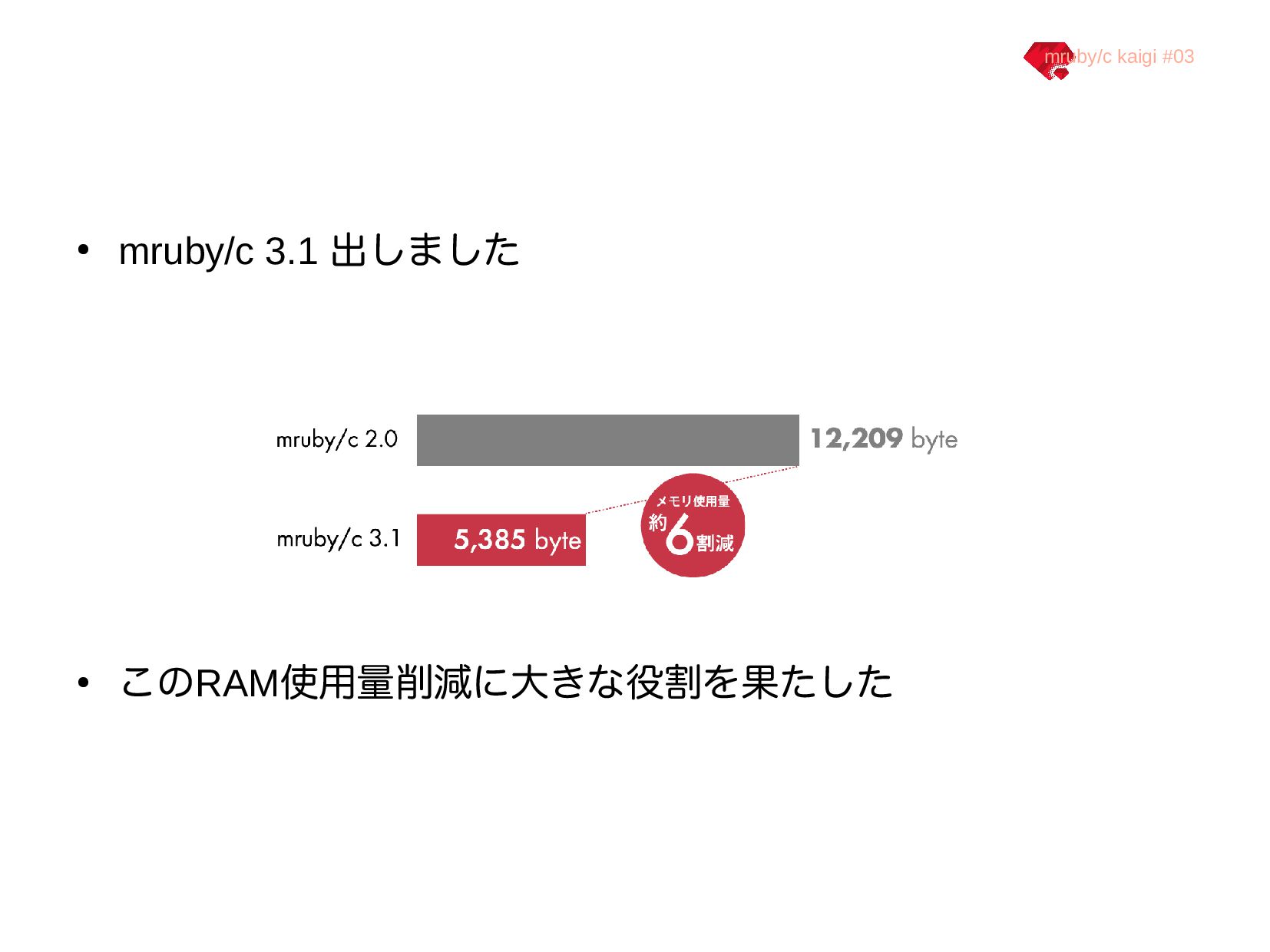

2. mruby/c kaigi #03 • mruby/c 3.1 出しました • このRAM使用量削減に大きな役割を果たした

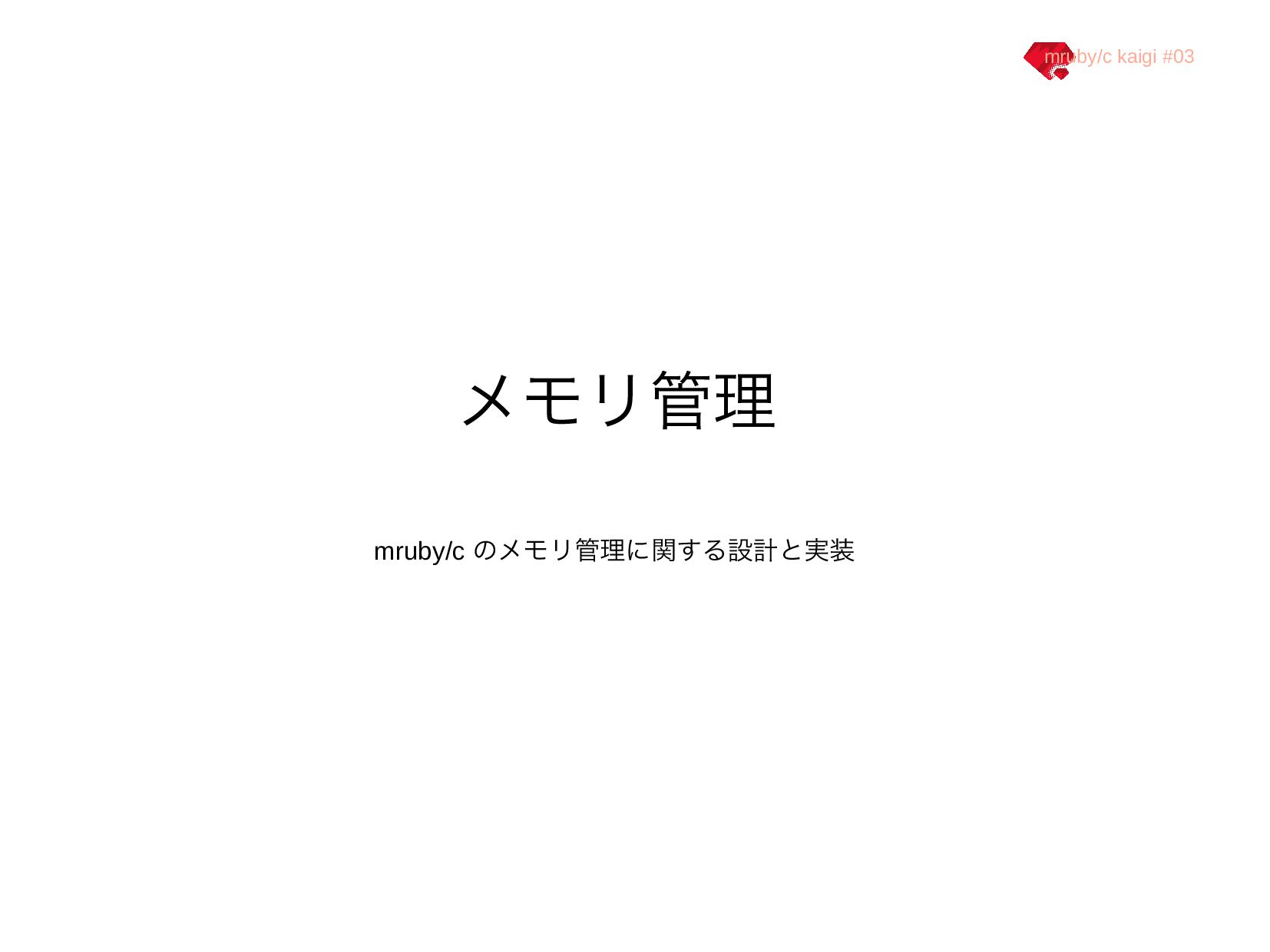

3. mruby/c kaigi #03 mruby/c のメモリ管理に関する設計と実装 メモリ管理

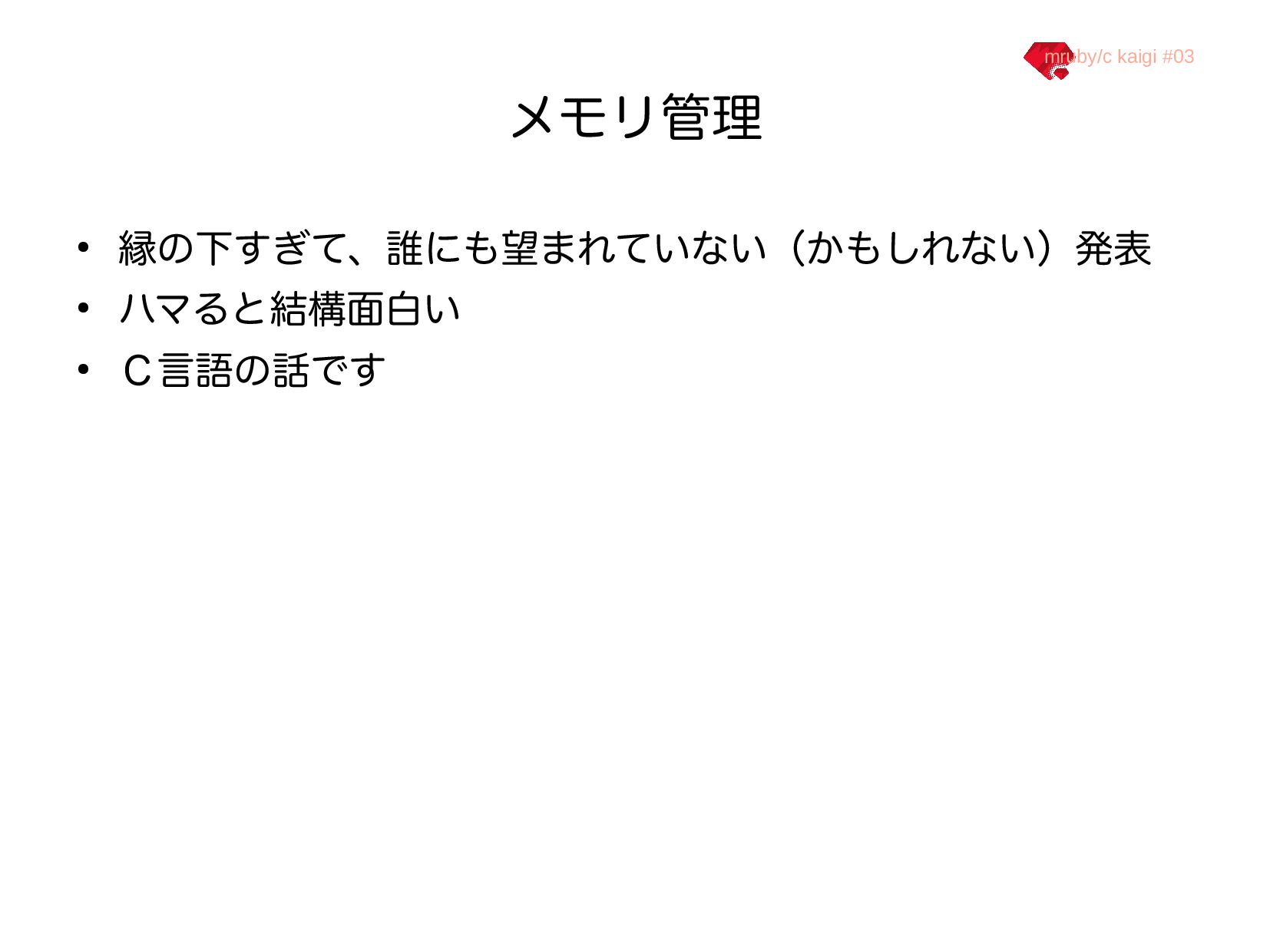

4. mruby/c kaigi #03 メモリ管理 • 縁の下すぎて、誰にも望まれていない（かもしれない）発表 • ハマると結構面白い • Ｃ言語の話です

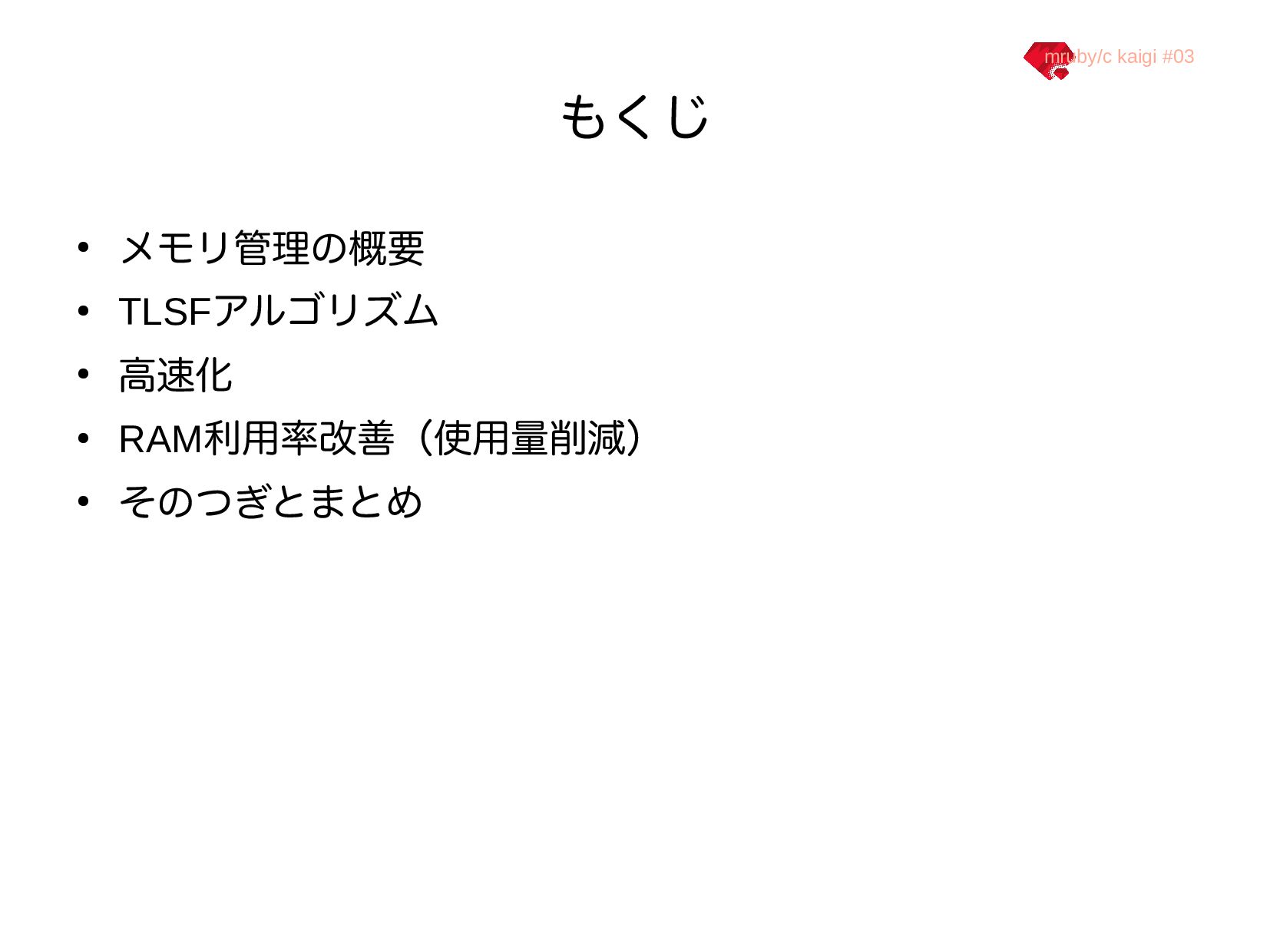

5. mruby/c kaigi #03 もくじ • メモリ管理の概要 • TLSFアルゴリズム • 高速化 • RAM利用率改善（使用量削減） • そのつぎとまとめ

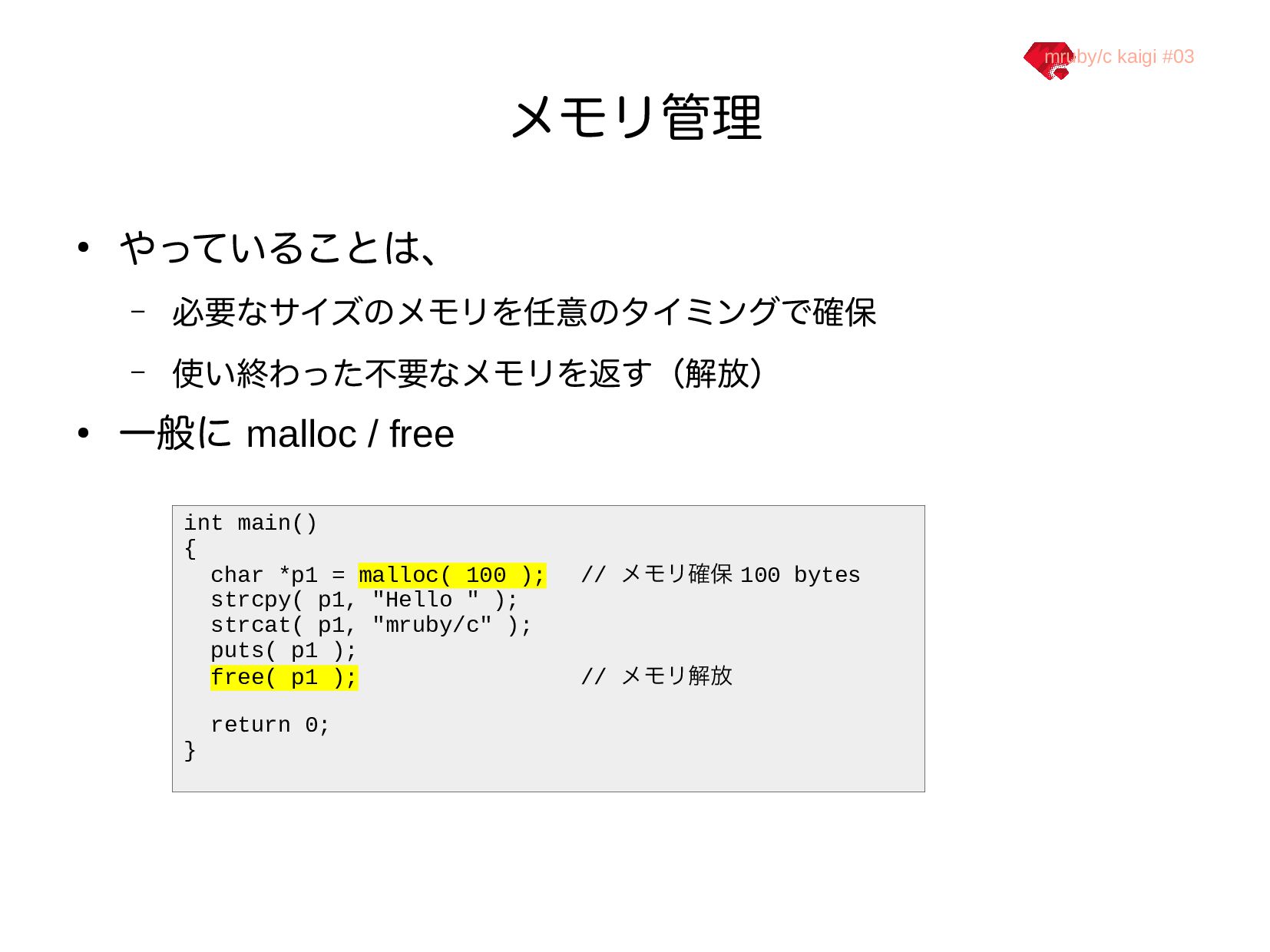

6. mruby/c kaigi #03 メモリ管理 • やっていることは、 – 必要なサイズのメモリを任意のタイミングで確保 – 使い終わった不要なメモリを返す（解放） • 一般に malloc / free int main() { char *p1 = malloc( 100 ); // メモリ確保 100 bytes strcpy( p1, "Hello " ); strcat( p1, "mruby/c" ); puts( p1 ); free( p1 ); // メモリ解放 return 0; }

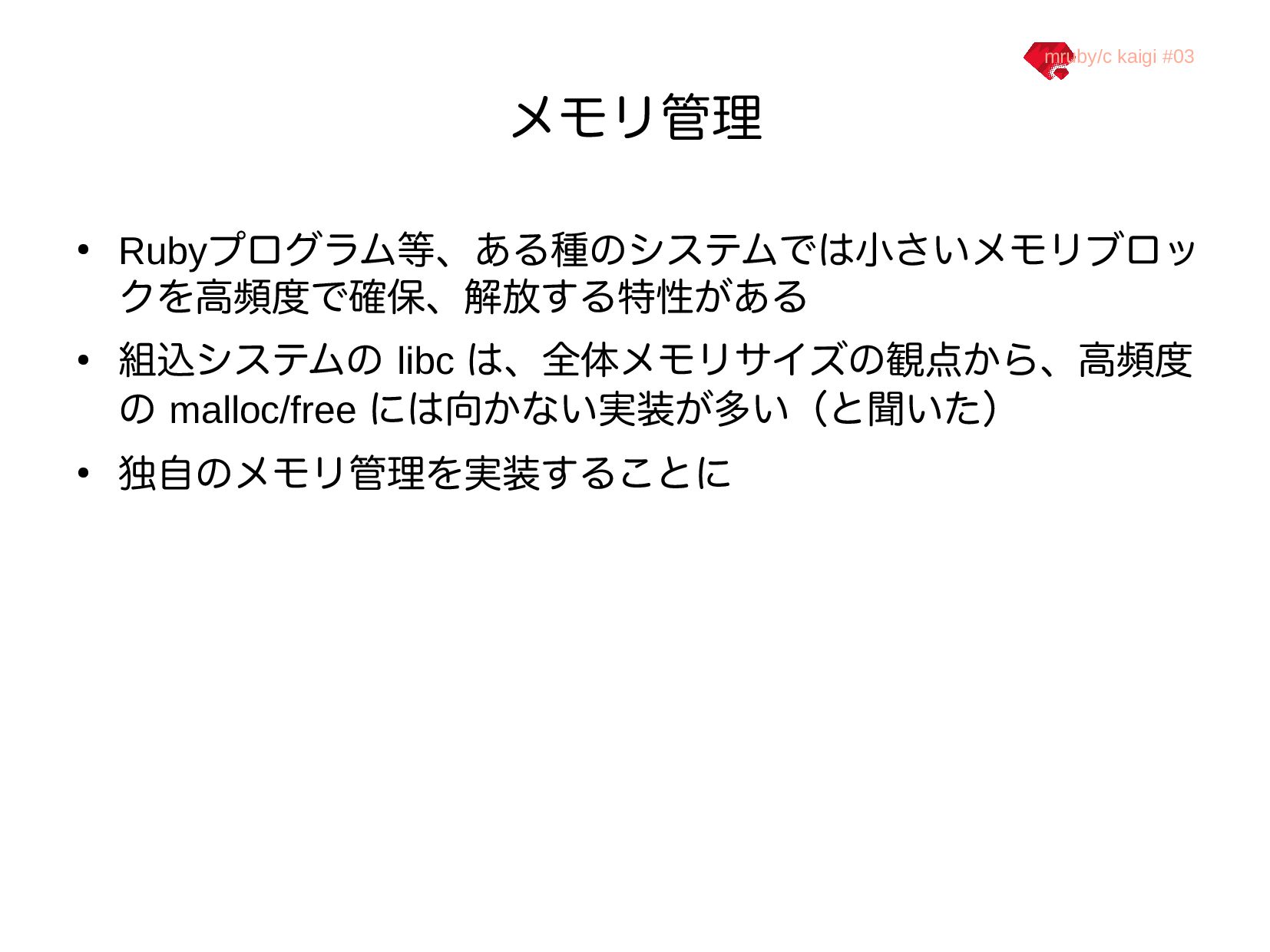

7. mruby/c kaigi #03 メモリ管理 • Rubyプログラム等、ある種のシステムでは小さいメモリブロッ クを高頻度で確保、解放する特性がある • 組込システムの libc は、全体メモリサイズの観点から、高頻度 の malloc/free には向かない実装が多い（と聞いた） • 独自のメモリ管理を実装することに

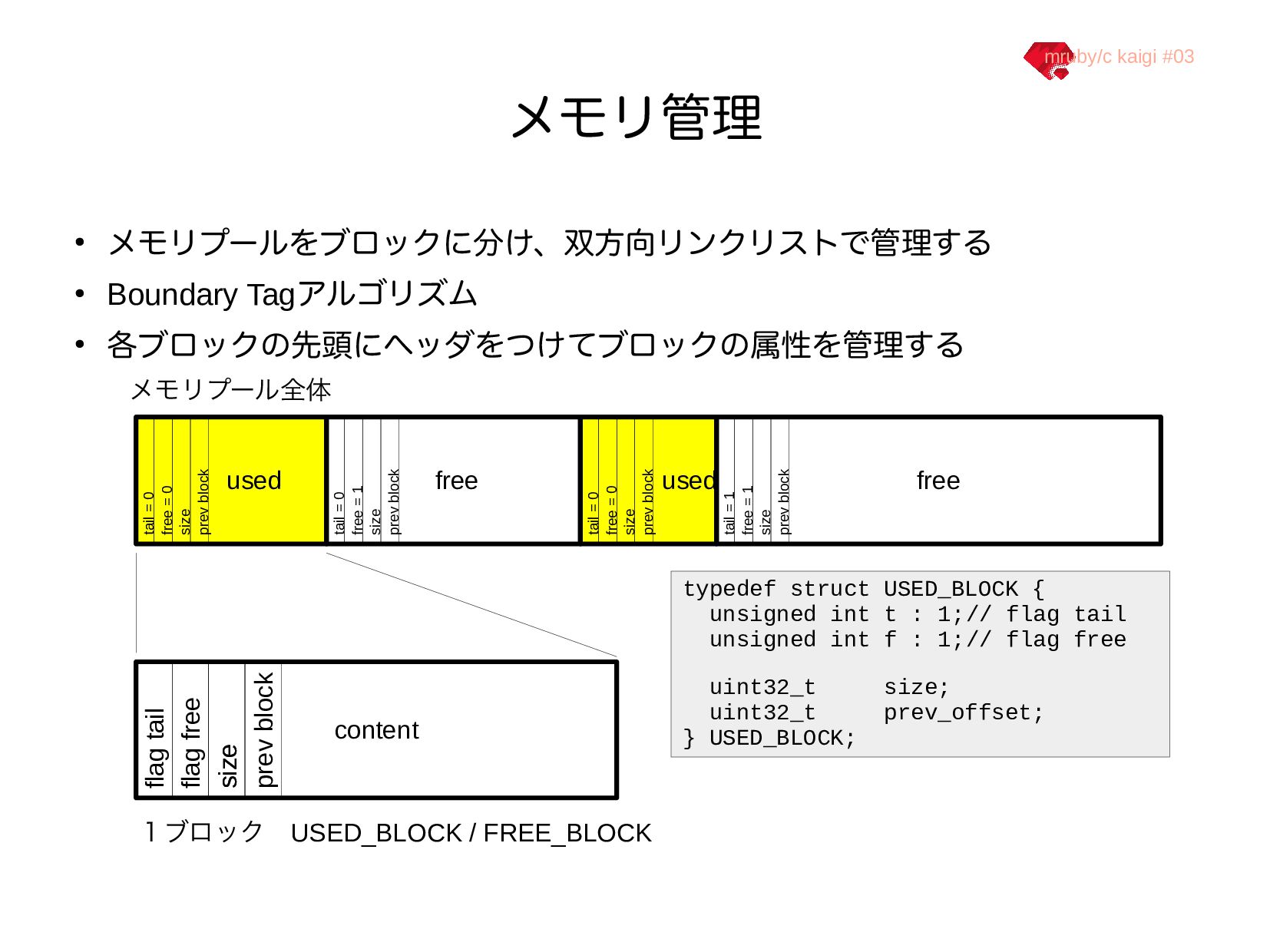

8. mruby/c kaigi #03 メモリ管理 • メモリプールをブロックに分け、双方向リンクリストで管理する • Boundary Tagアルゴリズム • 各ブロックの先頭にヘッダをつけてブロックの属性を管理する １ブロック　USED_BLOCK / FREE_BLOCK メモリプール全体 content flag free prev block size flag tail size used free used free tail = 0 free = 0 size prev block tail = 0 free = 0 size prev block tail = 0 free = 1 size prev block tail = 1 free = 1 size prev block typedef struct USED_BLOCK { unsigned int t : 1;// flag tail unsigned int f : 1;// flag free uint32_t size; uint32_t prev_offset; } USED_BLOCK;

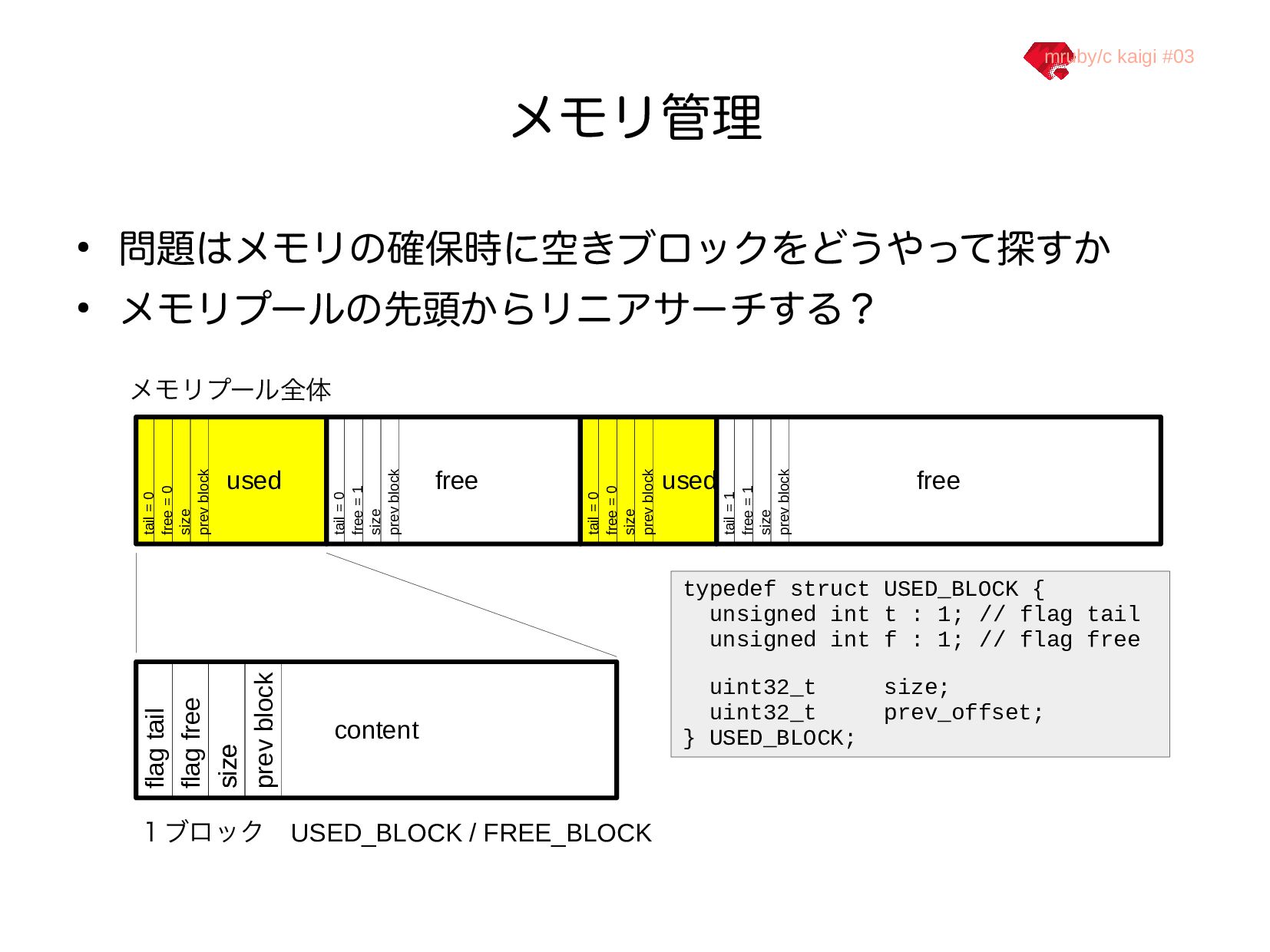

9. mruby/c kaigi #03 メモリ管理 • 問題はメモリの確保時に空きブロックをどうやって探すか • メモリプールの先頭からリニアサーチする？ １ブロック　USED_BLOCK / FREE_BLOCK メモリプール全体 content flag free prev block size flag tail size used free used free tail = 0 free = 0 size prev block tail = 0 free = 0 size prev block tail = 0 free = 1 size prev block tail = 1 free = 1 size prev block typedef struct USED_BLOCK { unsigned int t : 1; // flag tail unsigned int f : 1; // flag free uint32_t size; uint32_t prev_offset; } USED_BLOCK;

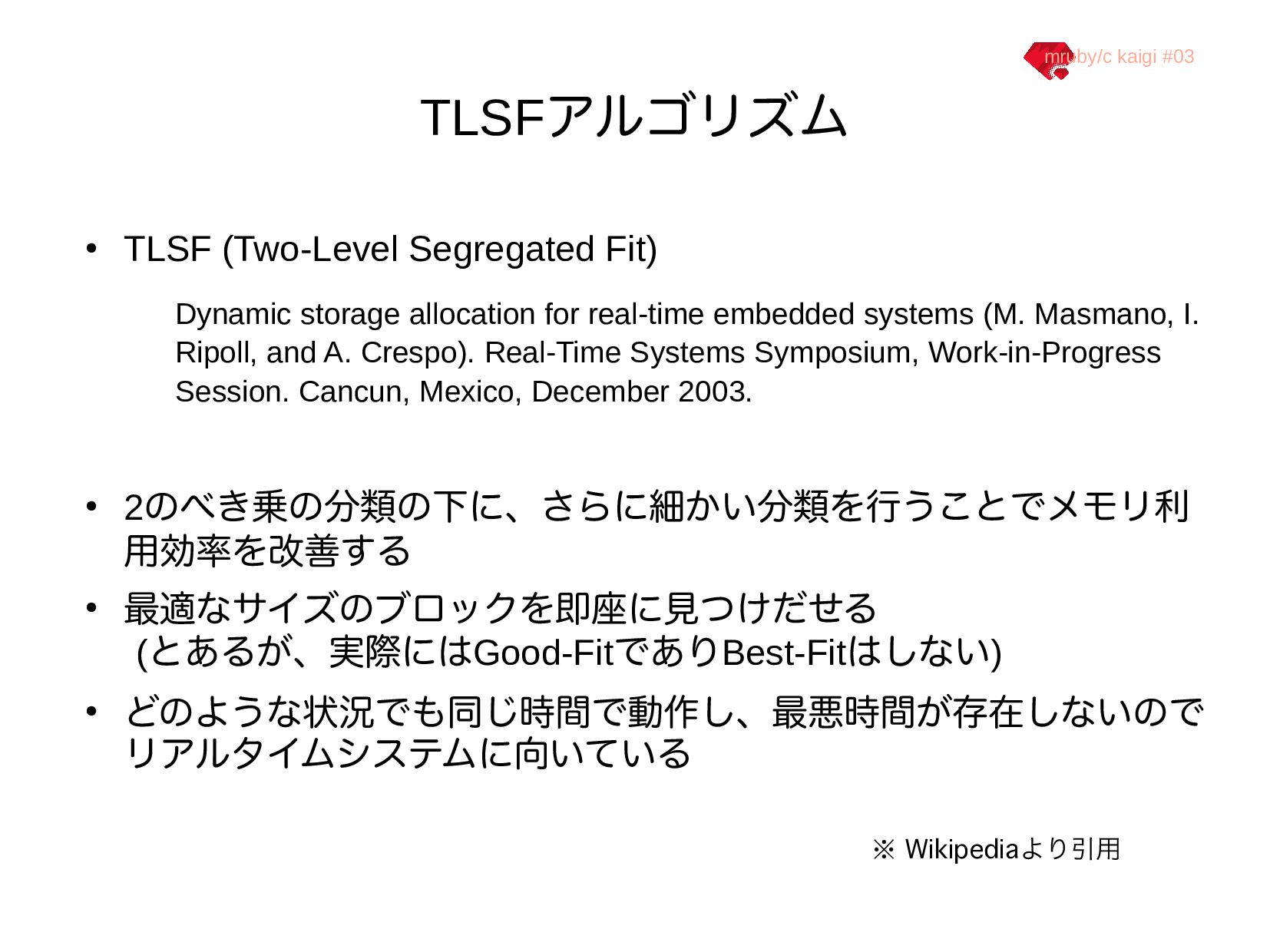

10. mruby/c kaigi #03 TLSFアルゴリズム • TLSF (Two-Level Segregated Fit) Dynamic storage allocation for real-time embedded systems (M. Masmano, I. Ripoll, and A. Crespo). Real-Time Systems Symposium, Work-in-Progress Session. Cancun, Mexico, December 2003. • 2のべき乗の分類の下に、さらに細かい分類を行うことでメモリ利 用効率を改善する • 最適なサイズのブロックを即座に見つけだせる (とあるが、実際にはGood-FitでありBest-Fitはしない) • どのような状況でも同じ時間で動作し、最悪時間が存在しないので リアルタイムシステムに向いている ※ Wikipediaより引用

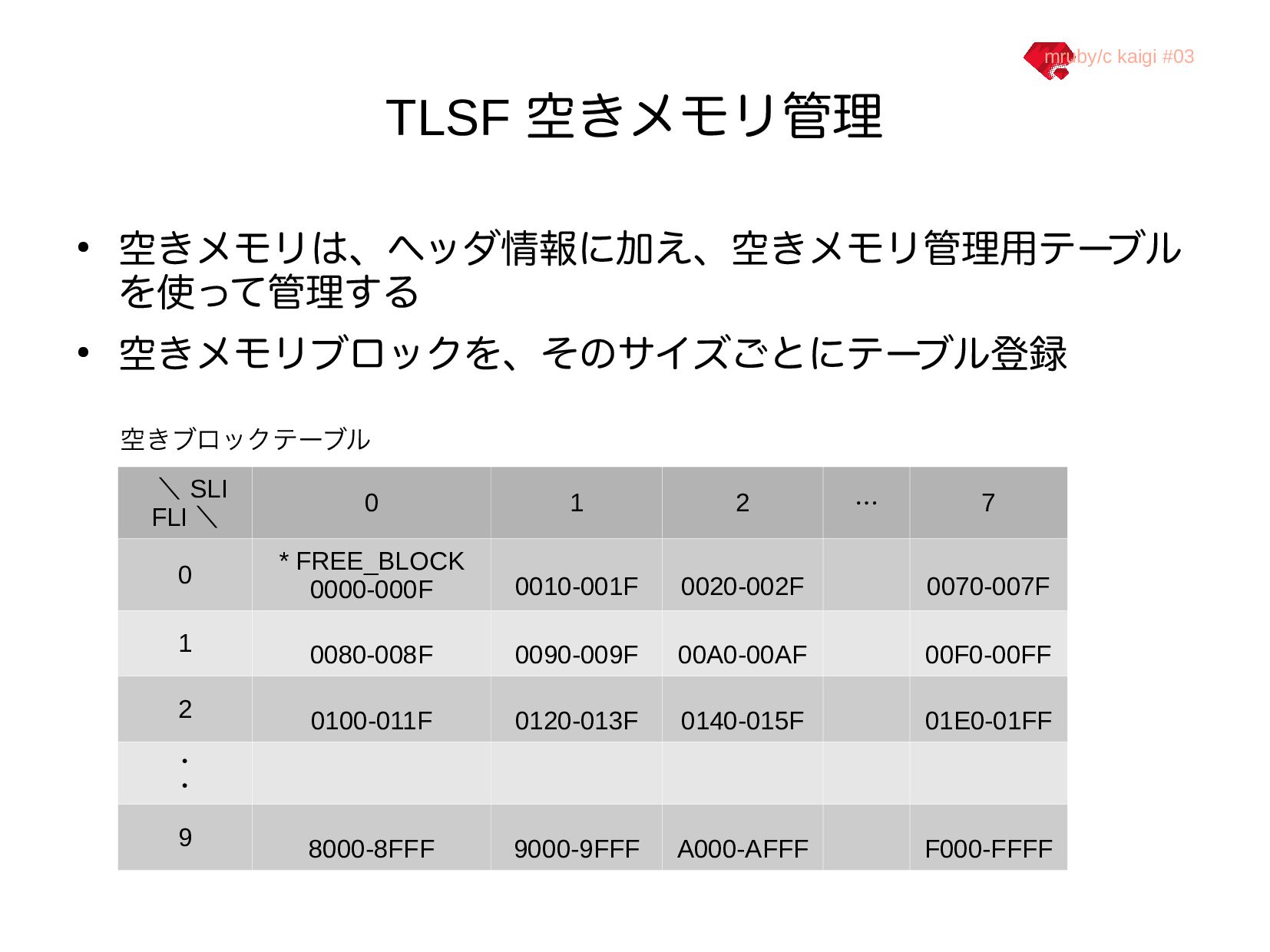

11. mruby/c kaigi #03 TLSF 空きメモリ管理 • 空きメモリは、ヘッダ情報に加え、空きメモリ管理用テーブル を使って管理する • 空きメモリブロックを、そのサイズごとにテーブル登録 ＼ SLI FLI ＼ 0 1 2 … 7 0 * FREE_BLOCK 0000-000F 0010-001F 0020-002F 0070-007F 1 0080-008F 0090-009F 00A0-00AF 00F0-00FF 2 0100-011F 0120-013F 0140-015F 01E0-01FF ・ ・ 9 8000-8FFF 9000-9FFF A000-AFFF F000-FFFF 空きブロックテーブル

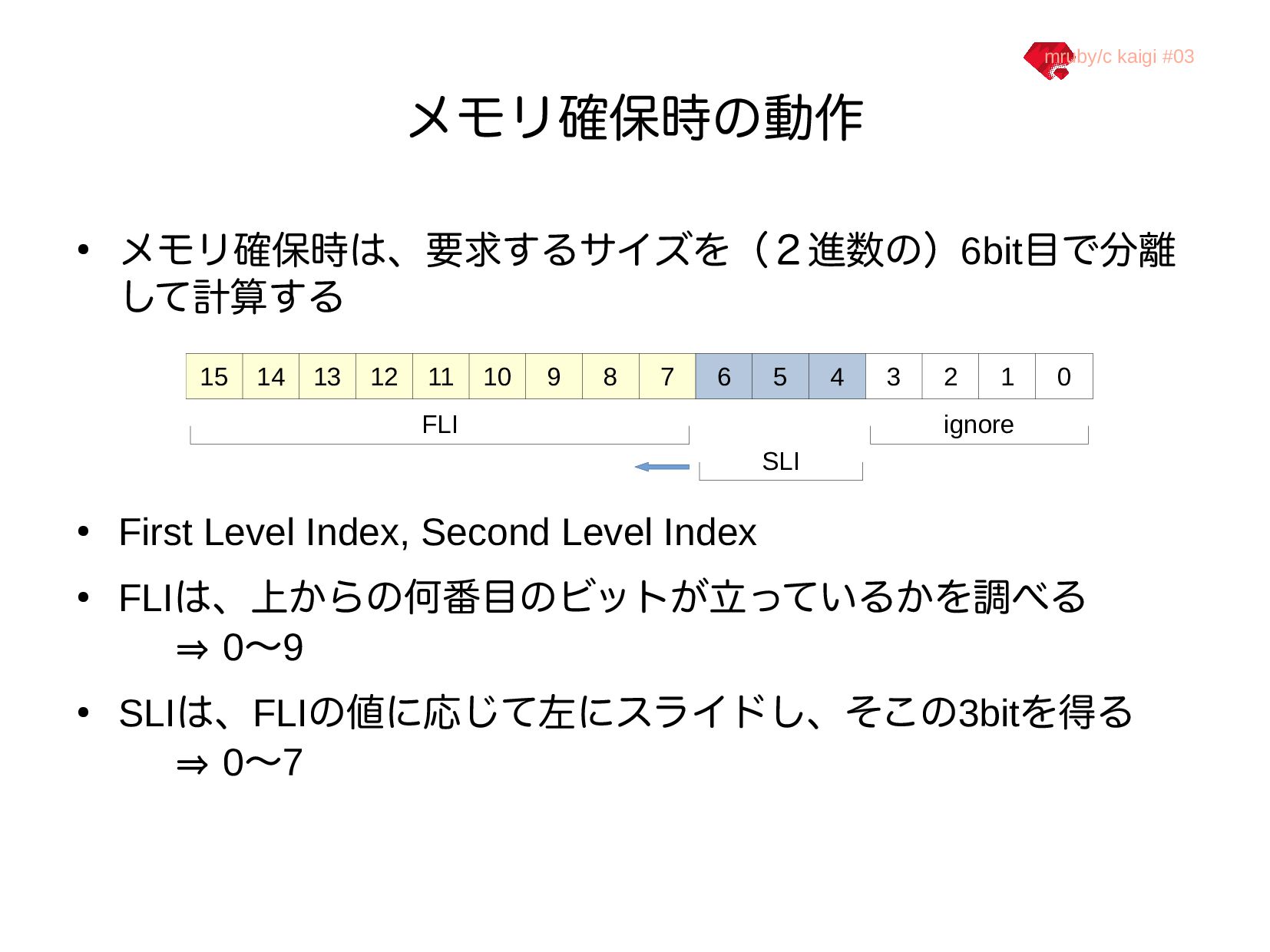

12. mruby/c kaigi #03 メモリ確保時の動作 • メモリ確保時は、要求するサイズを（２進数の）6bit目で分離 して計算する • First Level Index, Second Level Index • FLIは、上からの何番目のビットが立っているかを調べる ⇒ 0〜9 • SLIは、FLIの値に応じて左にスライドし、そこの3bitを得る ⇒ 0〜7 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 ignore FLI SLI

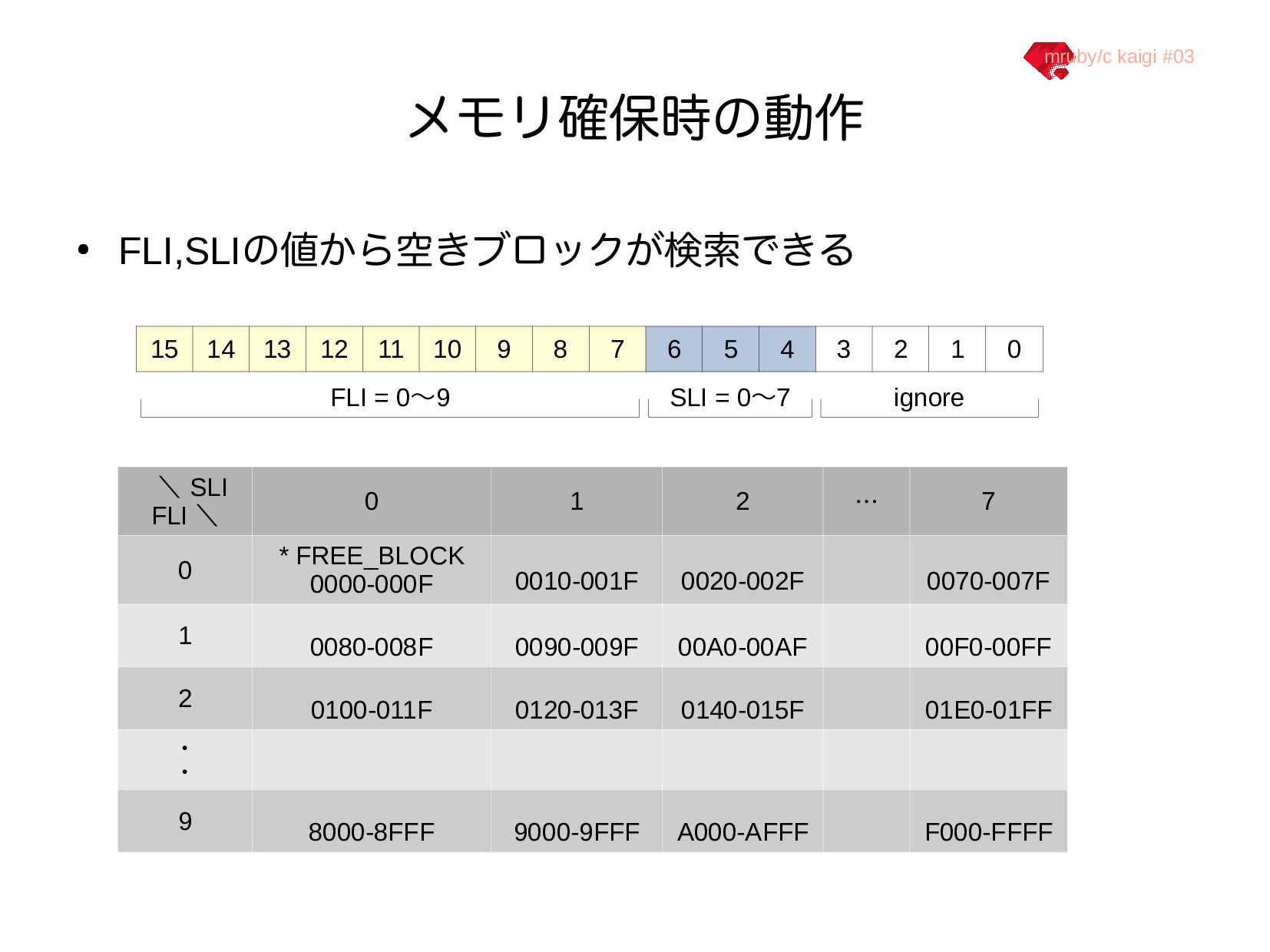

13. mruby/c kaigi #03 メモリ確保時の動作 • FLI,SLIの値から空きブロックが検索できる ＼ SLI FLI ＼ 0 1 2 … 7 0 * FREE_BLOCK 0000-000F 0010-001F 0020-002F 0070-007F 1 0080-008F 0090-009F 00A0-00AF 00F0-00FF 2 0100-011F 0120-013F 0140-015F 01E0-01FF ・ ・ 9 8000-8FFF 9000-9FFF A000-AFFF F000-FFFF 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 ignore FLI = 0〜9 SLI = 0〜7
14. mruby/c kaigi #03 高速化

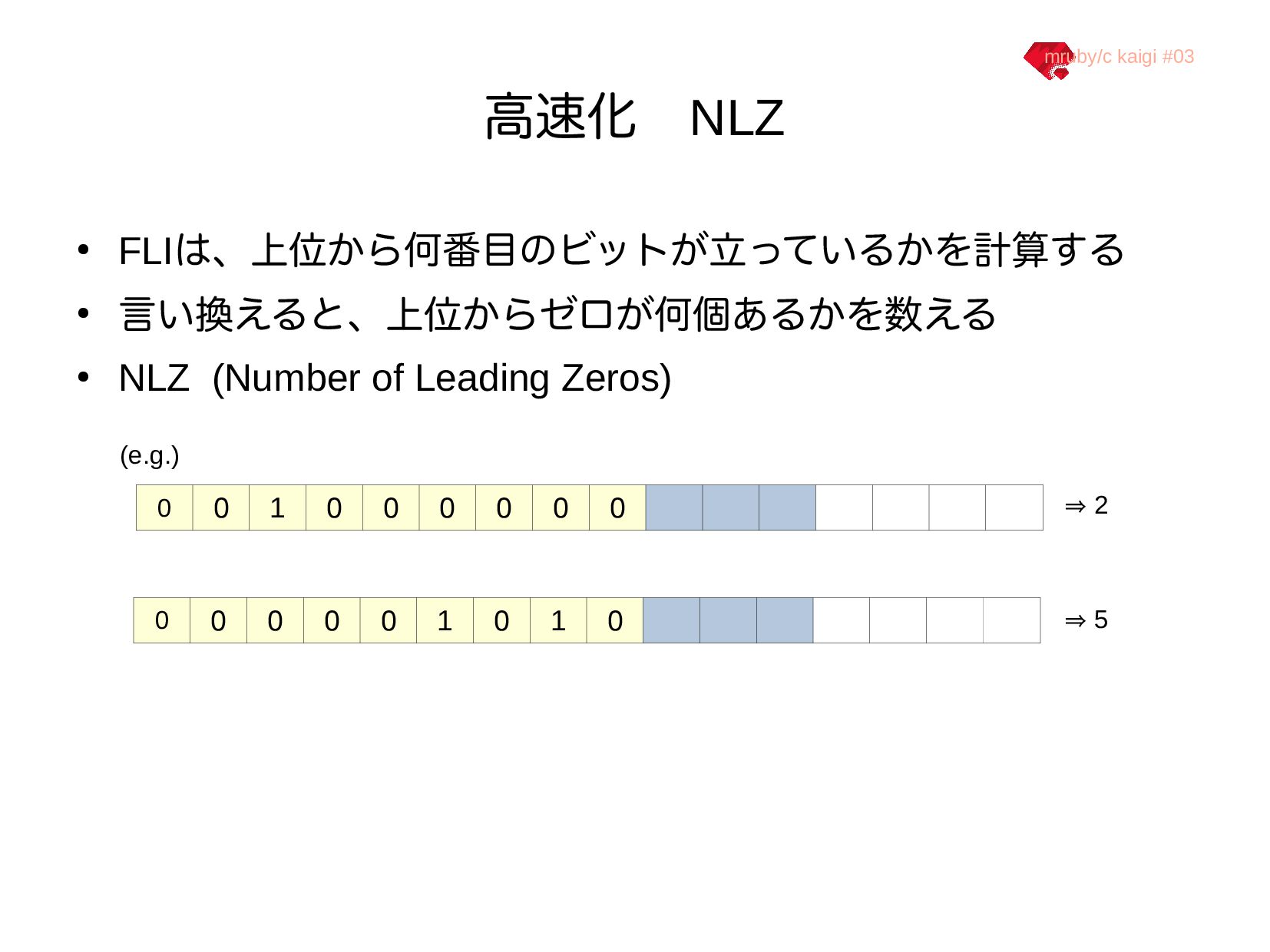

15. mruby/c kaigi #03 高速化　NLZ • FLIは、上位から何番目のビットが立っているかを計算する • 言い換えると、上位からゼロが何個あるかを数える • NLZ (Number of Leading Zeros) 0 0 1 0 0 0 0 0 0 0 0 0 0 0 1 0 1 0 ⇒ 2 ⇒ 5 (e.g.)

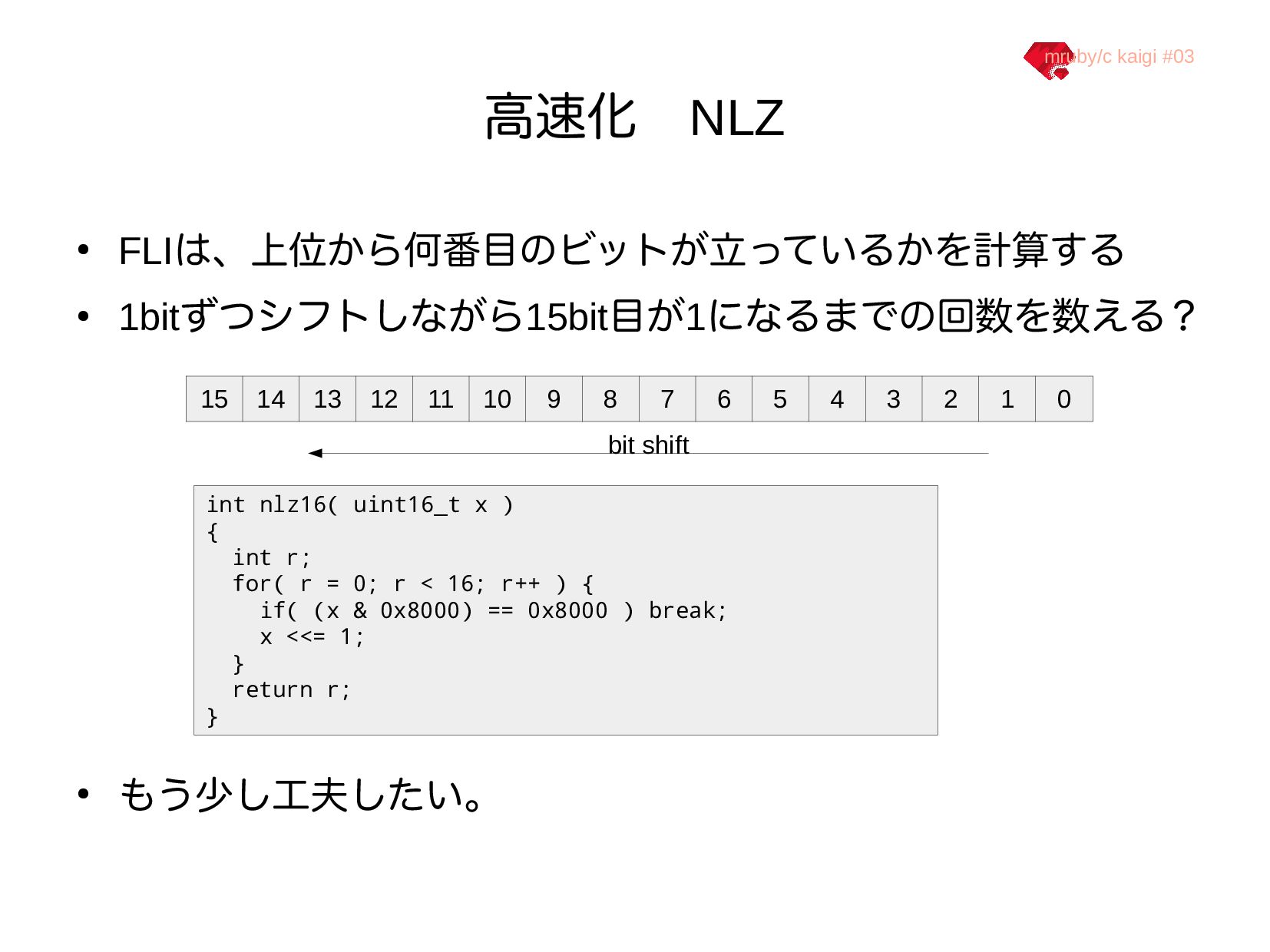

16. mruby/c kaigi #03 高速化　NLZ • FLIは、上位から何番目のビットが立っているかを計算する • 1bitずつシフトしながら15bit目が1になるまでの回数を数える？ • もう少し工夫したい。 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 bit shift int nlz16( uint16_t x ) { int r; for( r = 0; r < 16; r++ ) { if( (x & 0x8000) == 0x8000 ) break; x <<= 1; } return r; }

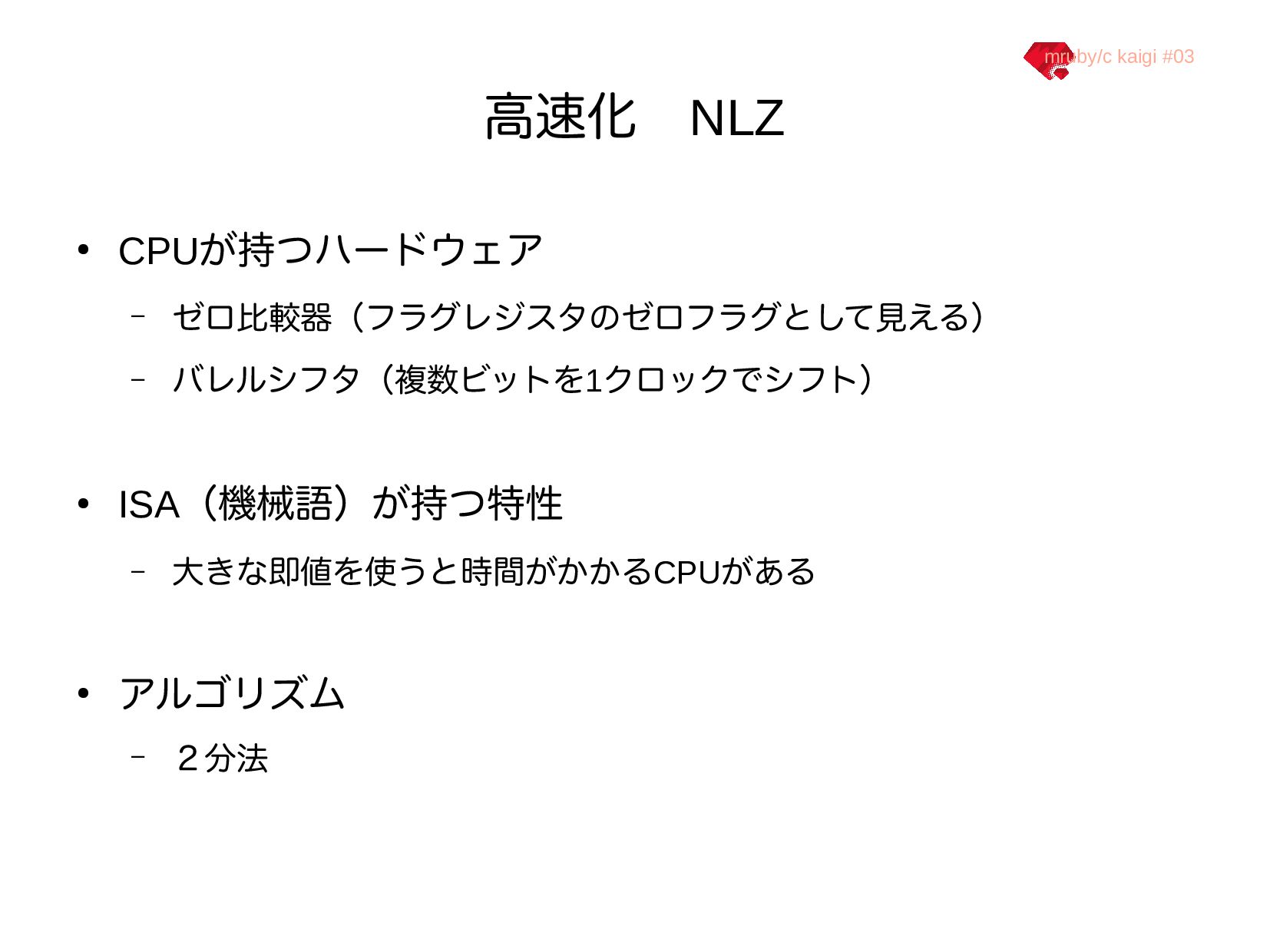

17. mruby/c kaigi #03 高速化　NLZ • CPUが持つハードウェア – ゼロ比較器（フラグレジスタのゼロフラグとして見える） – バレルシフタ（複数ビットを1クロックでシフト） • ISA（機械語）が持つ特性 – 大きな即値を使うと時間がかかるCPUがある • アルゴリズム – ２分法

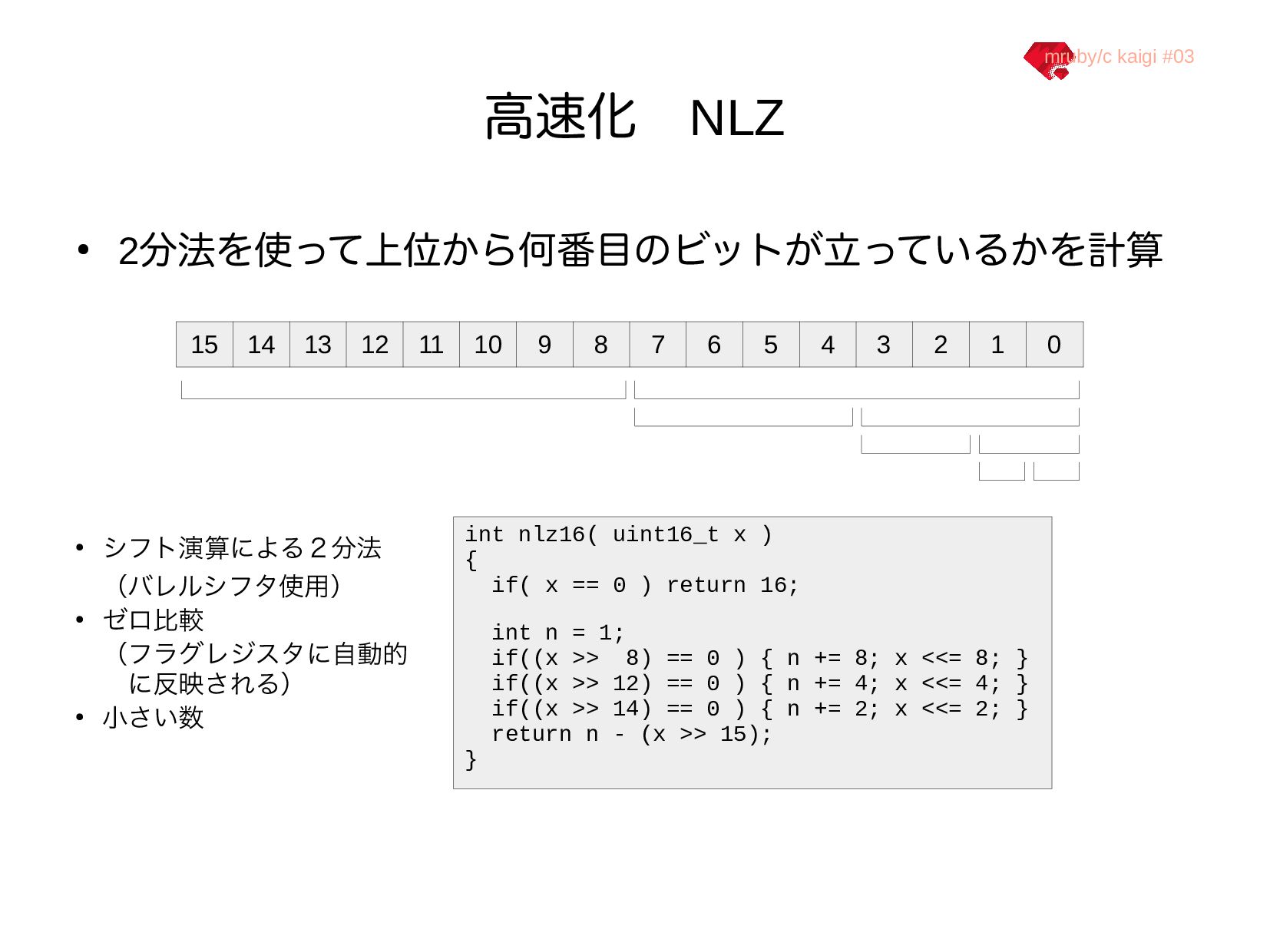

18. mruby/c kaigi #03 高速化　NLZ • 2分法を使って上位から何番目のビットが立っているかを計算 int nlz16( uint16_t x ) { if( x == 0 ) return 16; int n = 1; if((x >> 8) == 0 ) { n += 8; x <<= 8; } if((x >> 12) == 0 ) { n += 4; x <<= 4; } if((x >> 14) == 0 ) { n += 2; x <<= 2; } return n - (x >> 15); } • シフト演算による２分法 （バレルシフタ使用） • ゼロ比較 （フラグレジスタに自動的 　に反映される） • 小さい数 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0

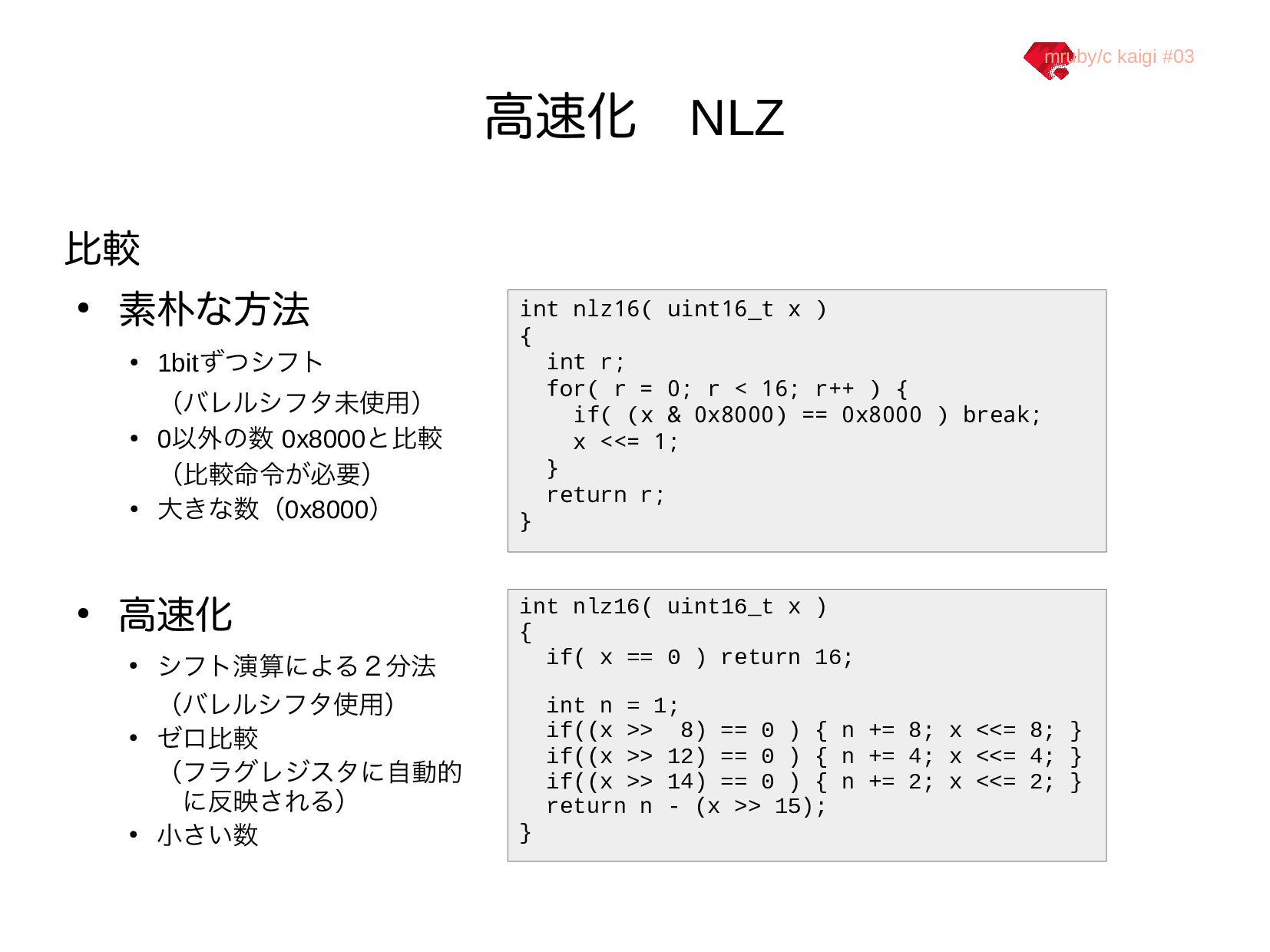

19. mruby/c kaigi #03 高速化　NLZ 比較 • 素朴な方法 • 高速化 int nlz16( uint16_t x ) { int r; for( r = 0; r < 16; r++ ) { if( (x & 0x8000) == 0x8000 ) break; x <<= 1; } return r; } int nlz16( uint16_t x ) { if( x == 0 ) return 16; int n = 1; if((x >> 8) == 0 ) { n += 8; x <<= 8; } if((x >> 12) == 0 ) { n += 4; x <<= 4; } if((x >> 14) == 0 ) { n += 2; x <<= 2; } return n - (x >> 15); } • シフト演算による２分法 （バレルシフタ使用） • ゼロ比較 （フラグレジスタに自動的 　に反映される） • 小さい数 • 1bitずつシフト （バレルシフタ未使用） • 0以外の数 0x8000と比較 （比較命令が必要） • 大きな数（0x8000）

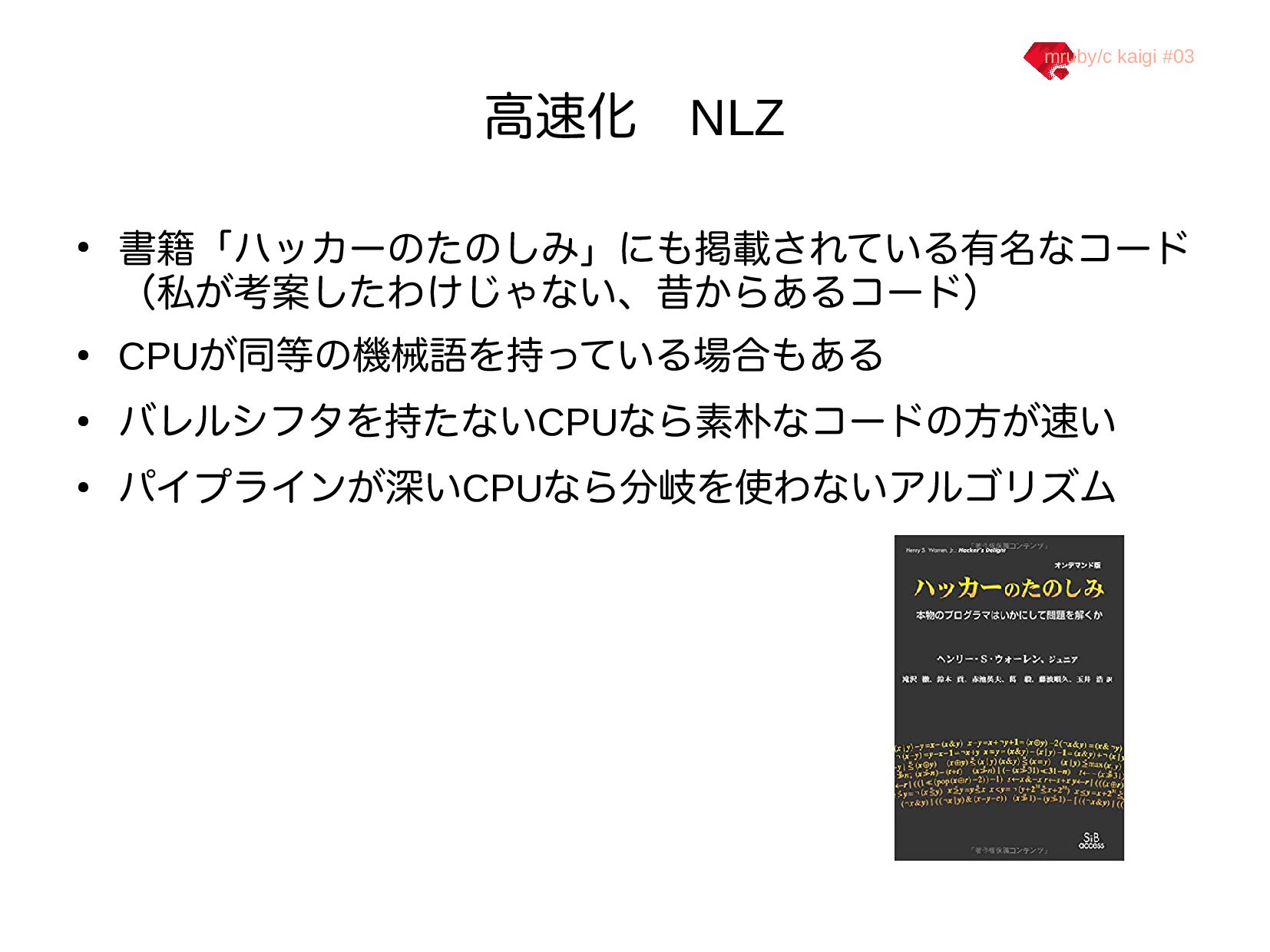

20. mruby/c kaigi #03 高速化　NLZ • 書籍「ハッカーのたのしみ」にも掲載されている有名なコード （私が考案したわけじゃない、昔からあるコード） • CPUが同等の機械語を持っている場合もある • バレルシフタを持たないCPUなら素朴なコードの方が速い • パイプラインが深いCPUなら分岐を使わないアルゴリズム

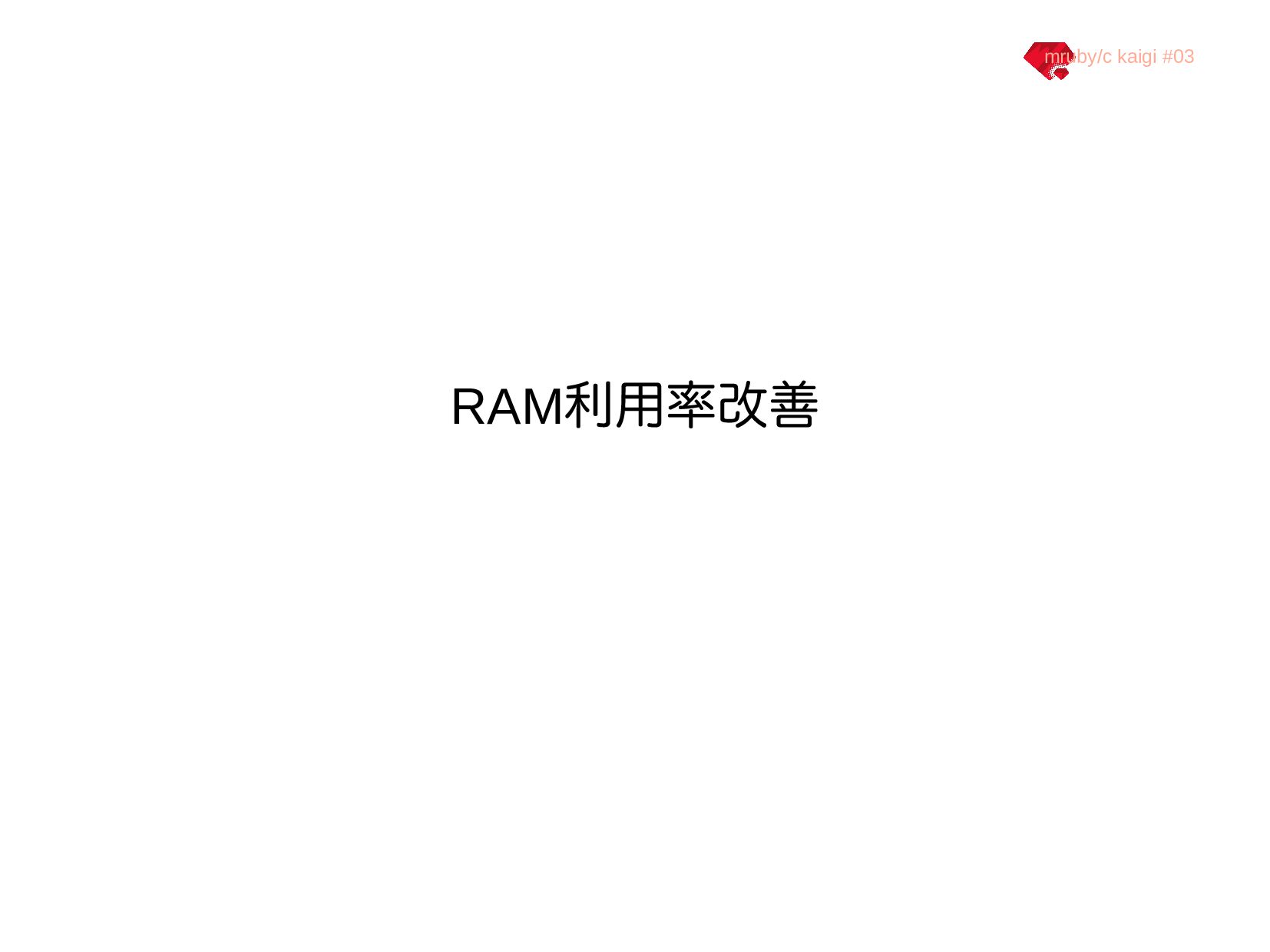

21. mruby/c kaigi #03 RAM利用率改善

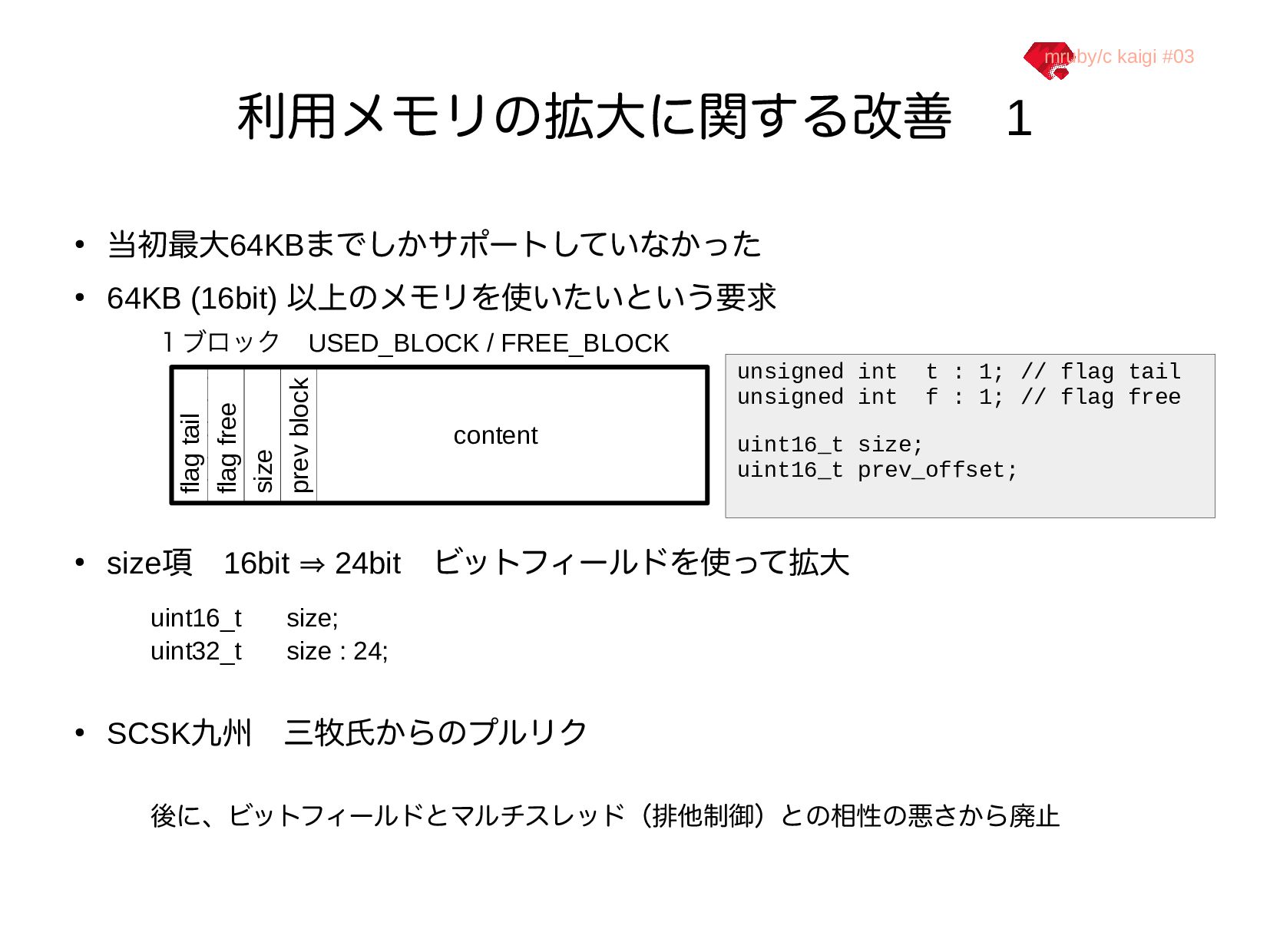

22. mruby/c kaigi #03 利用メモリの拡大に関する改善　1 • 当初最大64KBまでしかサポートしていなかった • 64KB (16bit) 以上のメモリを使いたいという要求 • size項　16bit 24bit ⇒ 　ビットフィールドを使って拡大 uint16_t size; uint32_t size : 24; • SCSK九州　三牧氏からのプルリク 後に、ビットフィールドとマルチスレッド（排他制御）との相性の悪さから廃止 content flag tail flag free prev block size １ブロック　USED_BLOCK / FREE_BLOCK unsigned int t : 1; // flag tail unsigned int f : 1; // flag free uint16_t size; uint16_t prev_offset;

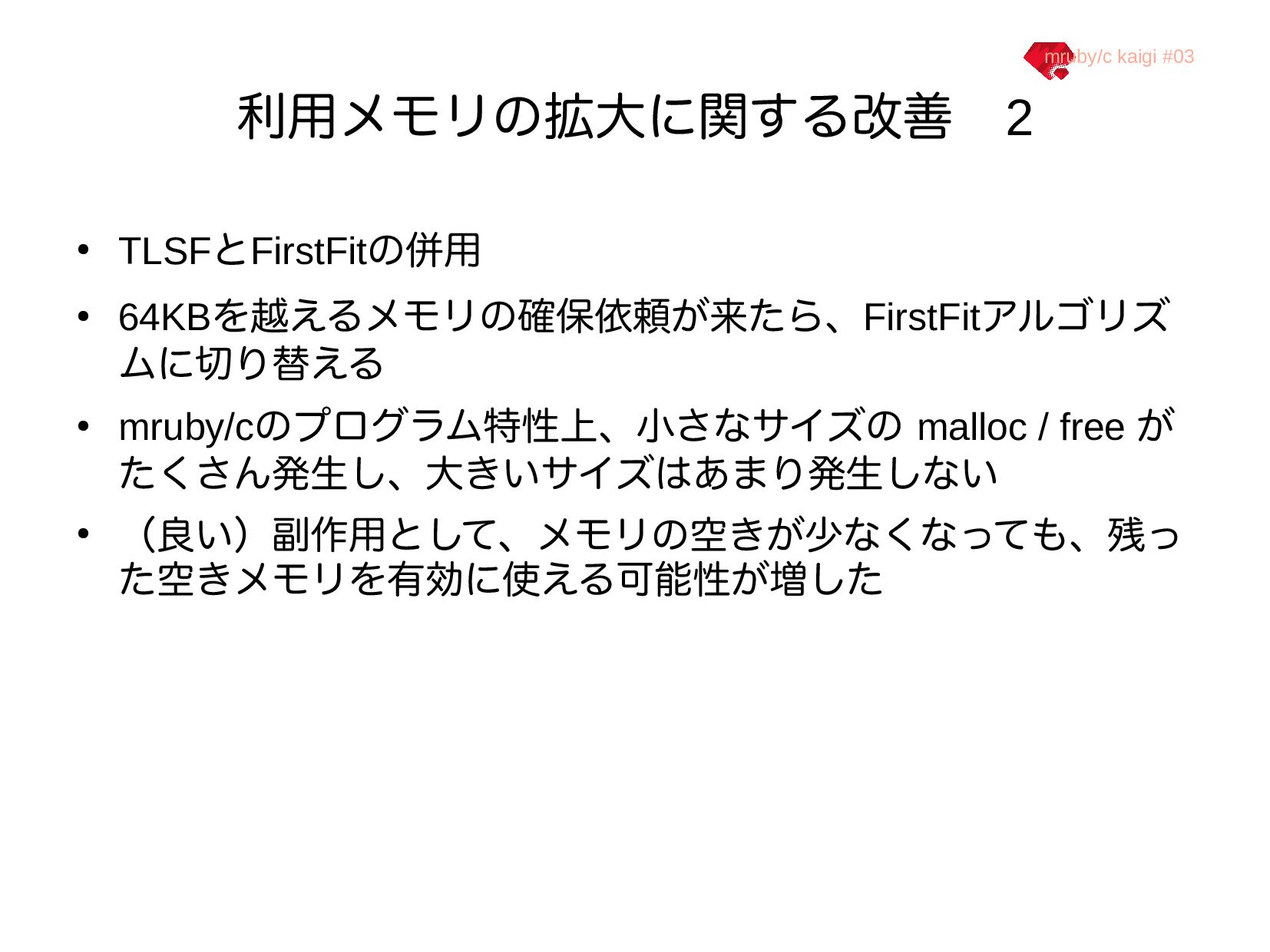

23. mruby/c kaigi #03 利用メモリの拡大に関する改善　2 • TLSFとFirstFitの併用 • 64KBを越えるメモリの確保依頼が来たら、FirstFitアルゴリズ ムに切り替える • mruby/cのプログラム特性上、小さなサイズの malloc / free が たくさん発生し、大きいサイズはあまり発生しない • （良い）副作用として、メモリの空きが少なくなっても、残っ た空きメモリを有効に使える可能性が増した

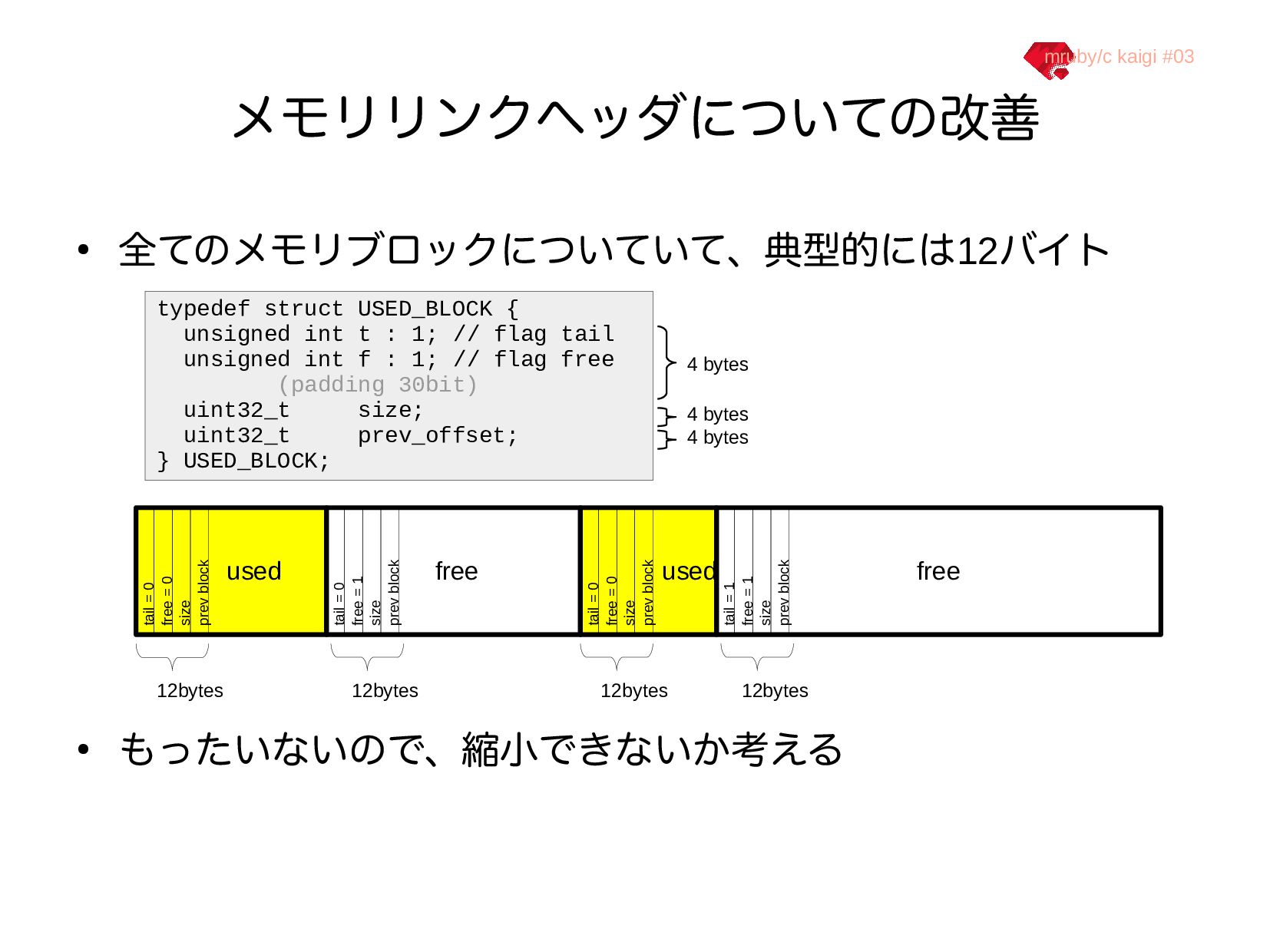

24. mruby/c kaigi #03 メモリリンクヘッダについての改善 • 全てのメモリブロックについていて、典型的には12バイト • もったいないので、縮小できないか考える typedef struct USED_BLOCK { unsigned int t : 1; // flag tail unsigned int f : 1; // flag free (padding 30bit) uint32_t size; uint32_t prev_offset; } USED_BLOCK; used free used free tail = 0 free = 0 size prev block tail = 0 free = 0 size prev block tail = 0 free = 1 size prev block tail = 1 free = 1 size prev block 12bytes 12bytes 12bytes 12bytes 4 bytes 4 bytes 4 bytes

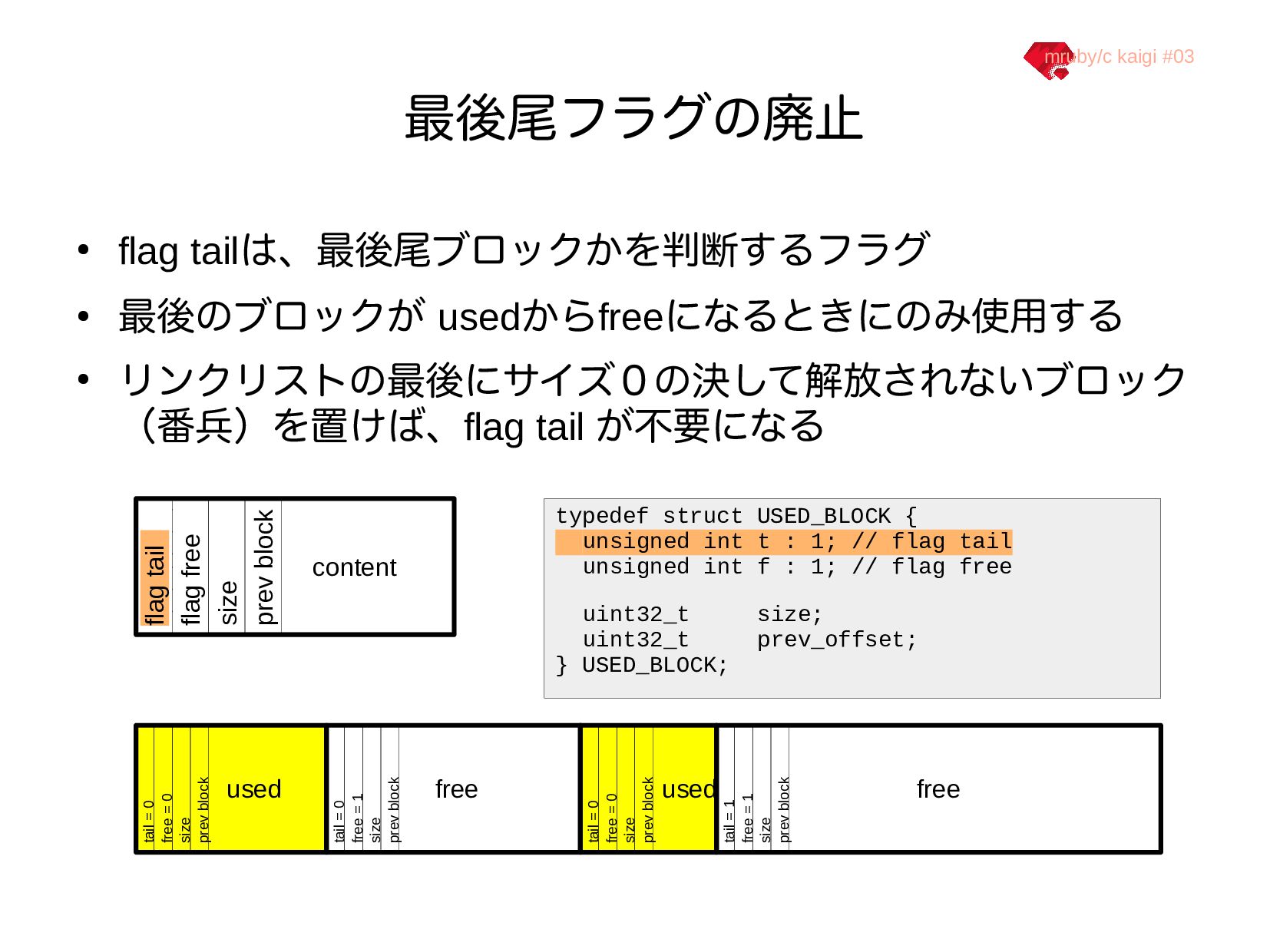

25. mruby/c kaigi #03 最後尾フラグの廃止 • flag tailは、最後尾ブロックかを判断するフラグ • 最後のブロックが usedからfreeになるときにのみ使用する • リンクリストの最後にサイズ０の決して解放されないブロック （番兵）を置けば、flag tail が不要になる content flag tail flag free prev block size typedef struct USED_BLOCK { unsigned int t : 1; // flag tail unsigned int f : 1; // flag free uint32_t size; uint32_t prev_offset; } USED_BLOCK; used free used free tail = 0 free = 0 size prev block tail = 0 free = 0 size prev block tail = 0 free = 1 size prev block tail = 1 free = 1 size prev block

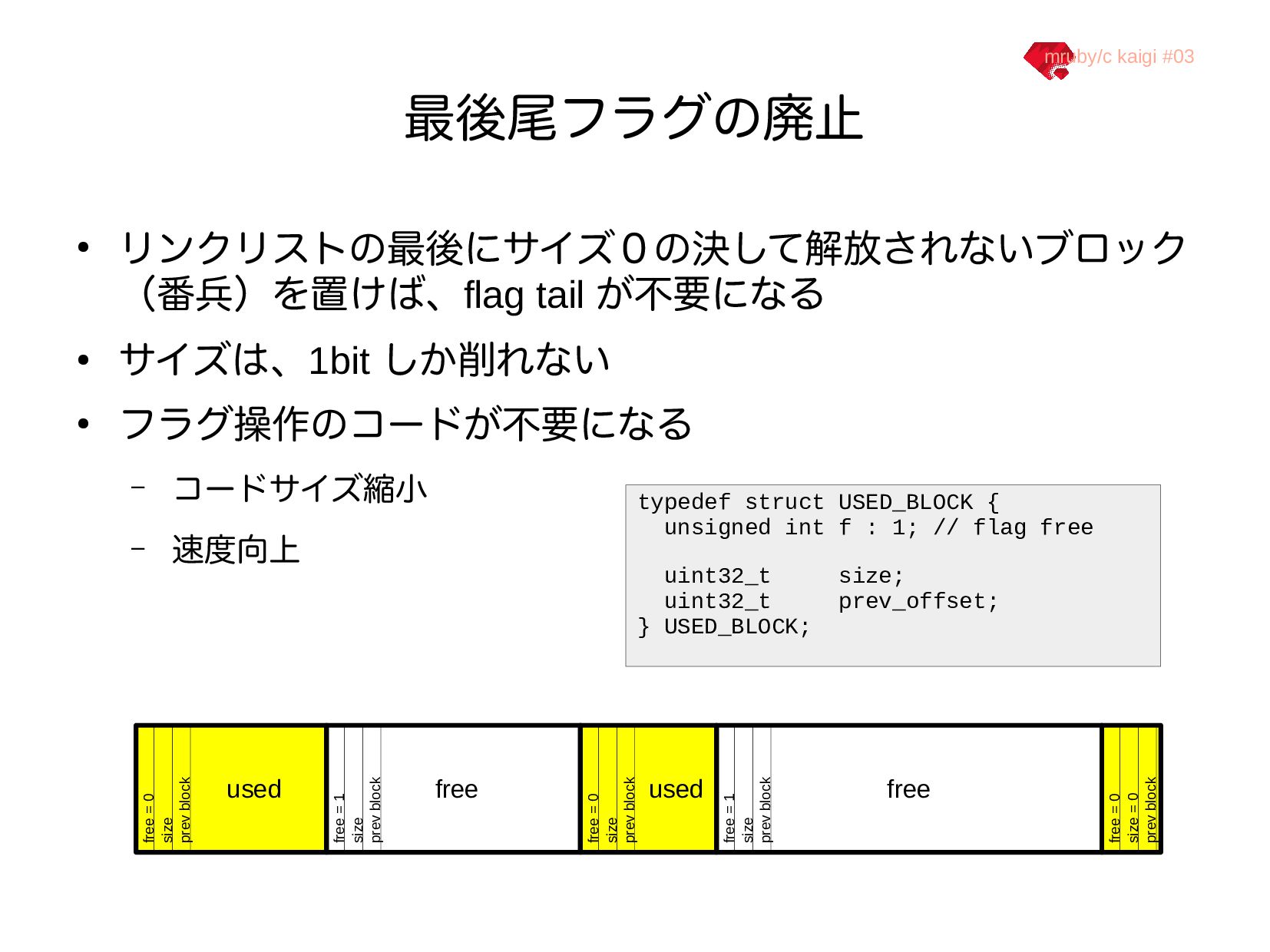

26. mruby/c kaigi #03 最後尾フラグの廃止 • リンクリストの最後にサイズ０の決して解放されないブロック （番兵）を置けば、flag tail が不要になる • サイズは、1bit しか削れない • フラグ操作のコードが不要になる – コードサイズ縮小 – 速度向上 used free used free free = 0 size prev block free = 0 size prev block free = 1 size prev block free = 1 size prev block free = 0 size = 0 prev block typedef struct USED_BLOCK { unsigned int f : 1; // flag free uint32_t size; uint32_t prev_offset; } USED_BLOCK;

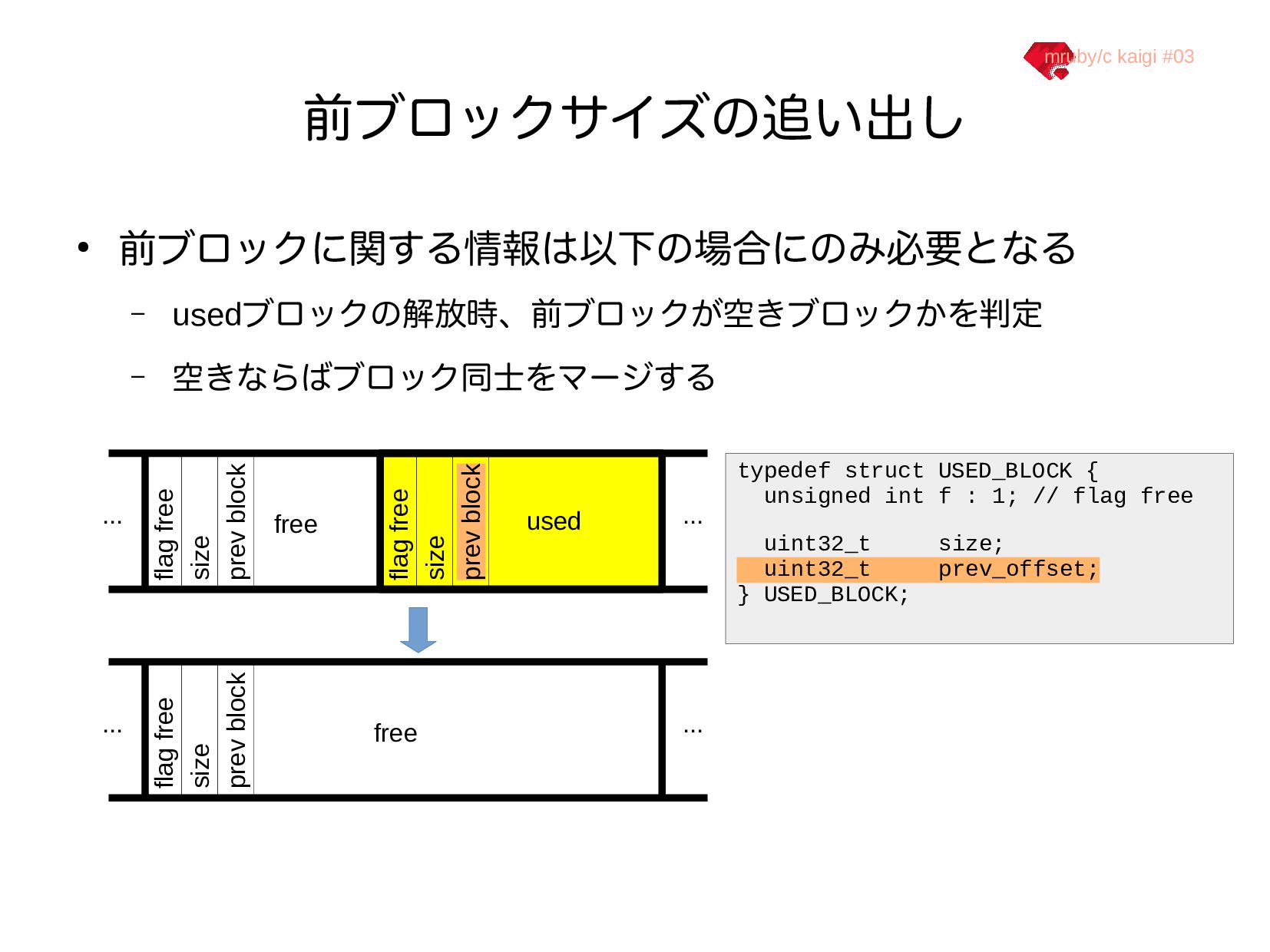

27. mruby/c kaigi #03 前ブロックサイズの追い出し • 前ブロックに関する情報は以下の場合にのみ必要となる – usedブロックの解放時、前ブロックが空きブロックかを判定 – 空きならばブロック同士をマージする flag free prev block size free typedef struct USED_BLOCK { unsigned int f : 1; // flag free uint32_t size; uint32_t prev_offset; } USED_BLOCK; flag free prev block size free used flag free prev block size ... ... ... ...

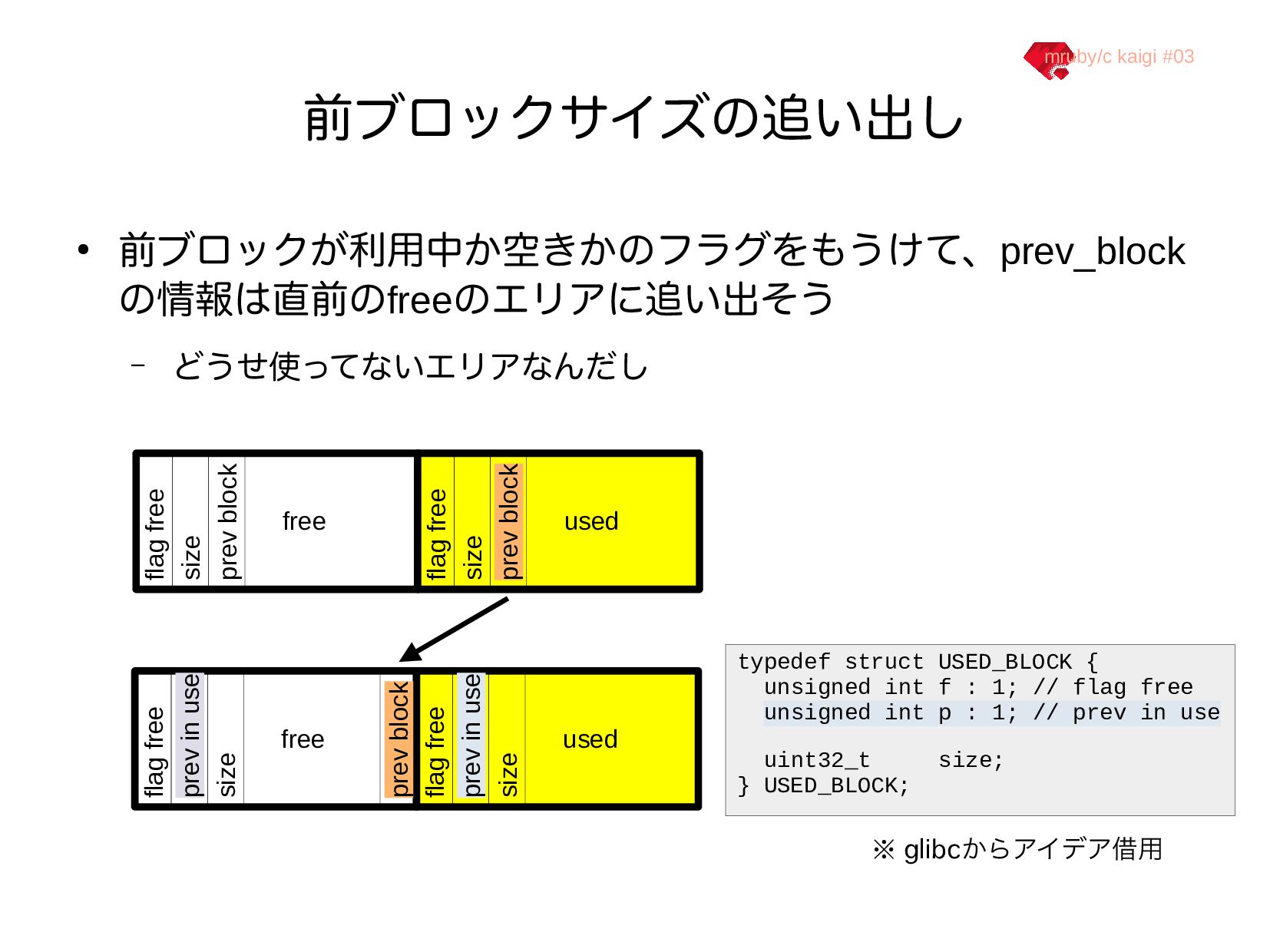

28. mruby/c kaigi #03 前ブロックサイズの追い出し • 前ブロックが利用中か空きかのフラグをもうけて、prev_block の情報は直前のfreeのエリアに追い出そう – どうせ使ってないエリアなんだし free flag free size prev in use used flag free size prev in use prev block typedef struct USED_BLOCK { unsigned int f : 1; // flag free unsigned int p : 1; // prev in use uint32_t size; } USED_BLOCK; ※ glibcからアイデア借用 free flag free prev block size used flag free prev block size

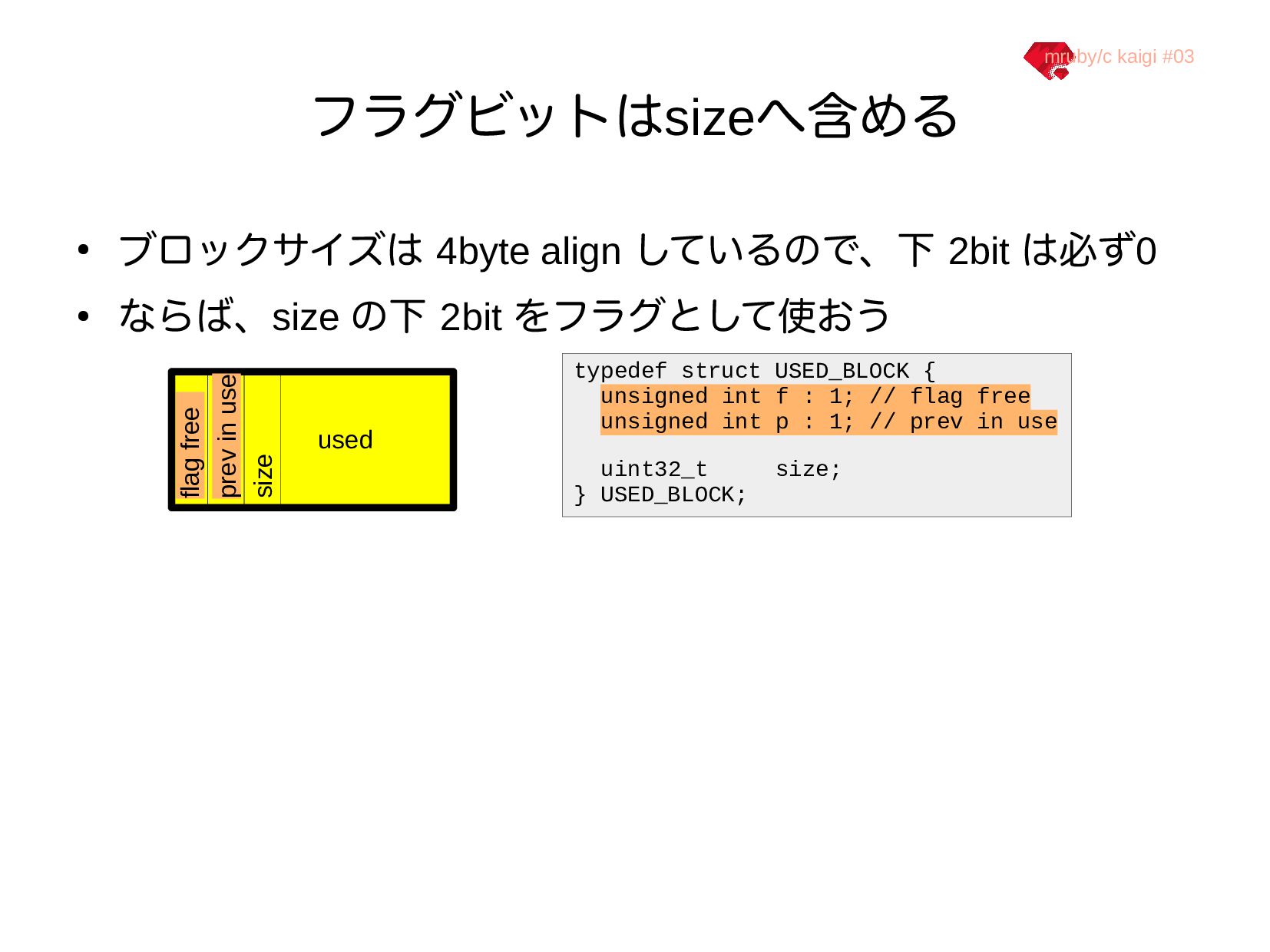

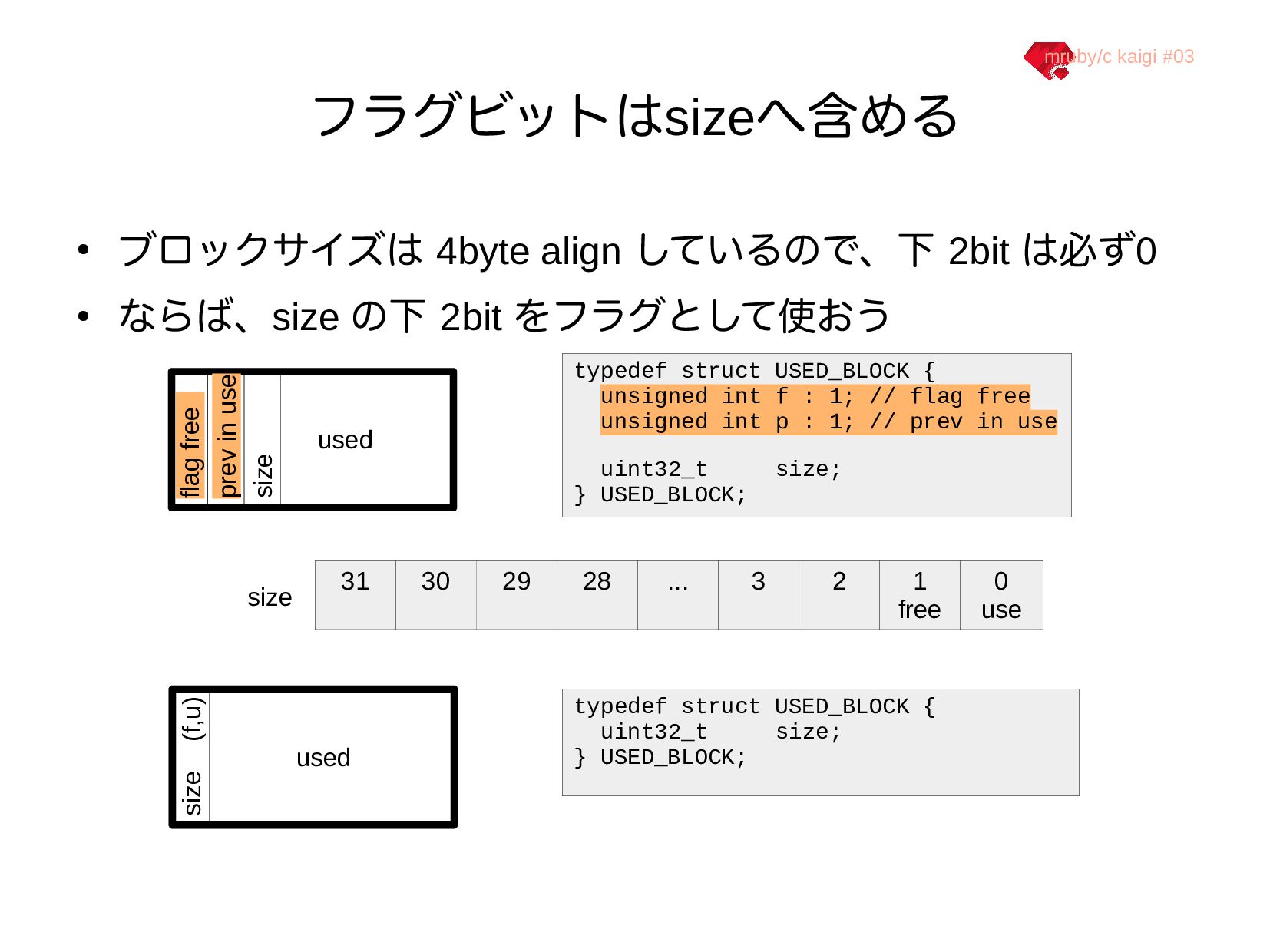

29. mruby/c kaigi #03 フラグビットはsizeへ含める • ブロックサイズは 4byte align しているので、下 2bit は必ず0 • ならば、size の下 2bit をフラグとして使おう used flag free size prev in use typedef struct USED_BLOCK { unsigned int f : 1; // flag free unsigned int p : 1; // prev in use uint32_t size; } USED_BLOCK;
30. mruby/c kaigi #03 フラグビットはsizeへ含める • ブロックサイズは 4byte align しているので、下 2bit は必ず0 • ならば、size の下 2bit をフラグとして使おう used flag free size prev in use used size (f,u) typedef struct USED_BLOCK { uint32_t size; } USED_BLOCK; typedef struct USED_BLOCK { unsigned int f : 1; // flag free unsigned int p : 1; // prev in use uint32_t size; } USED_BLOCK; 31 30 29 28 ... 3 2 1 free 0 use size

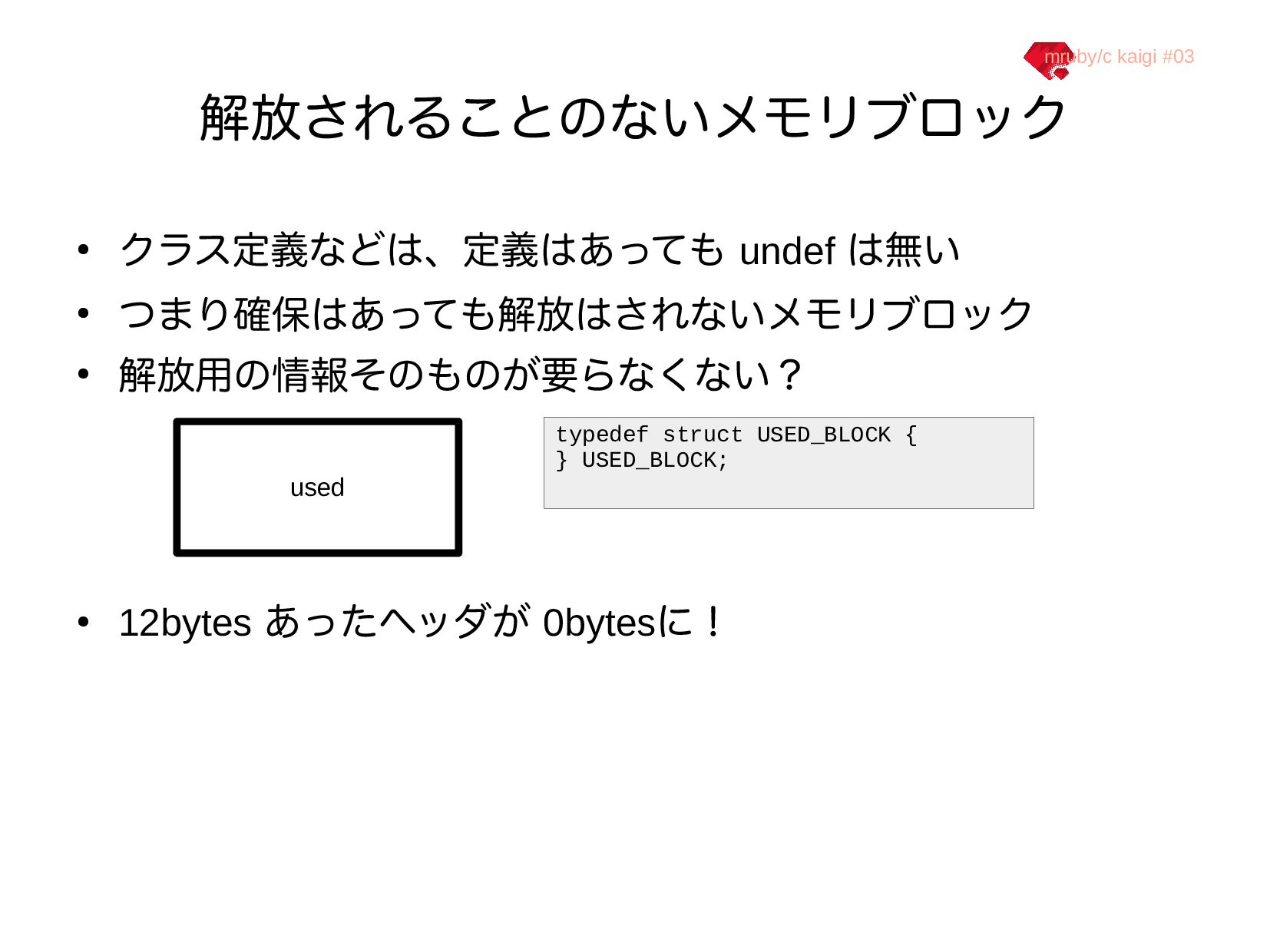

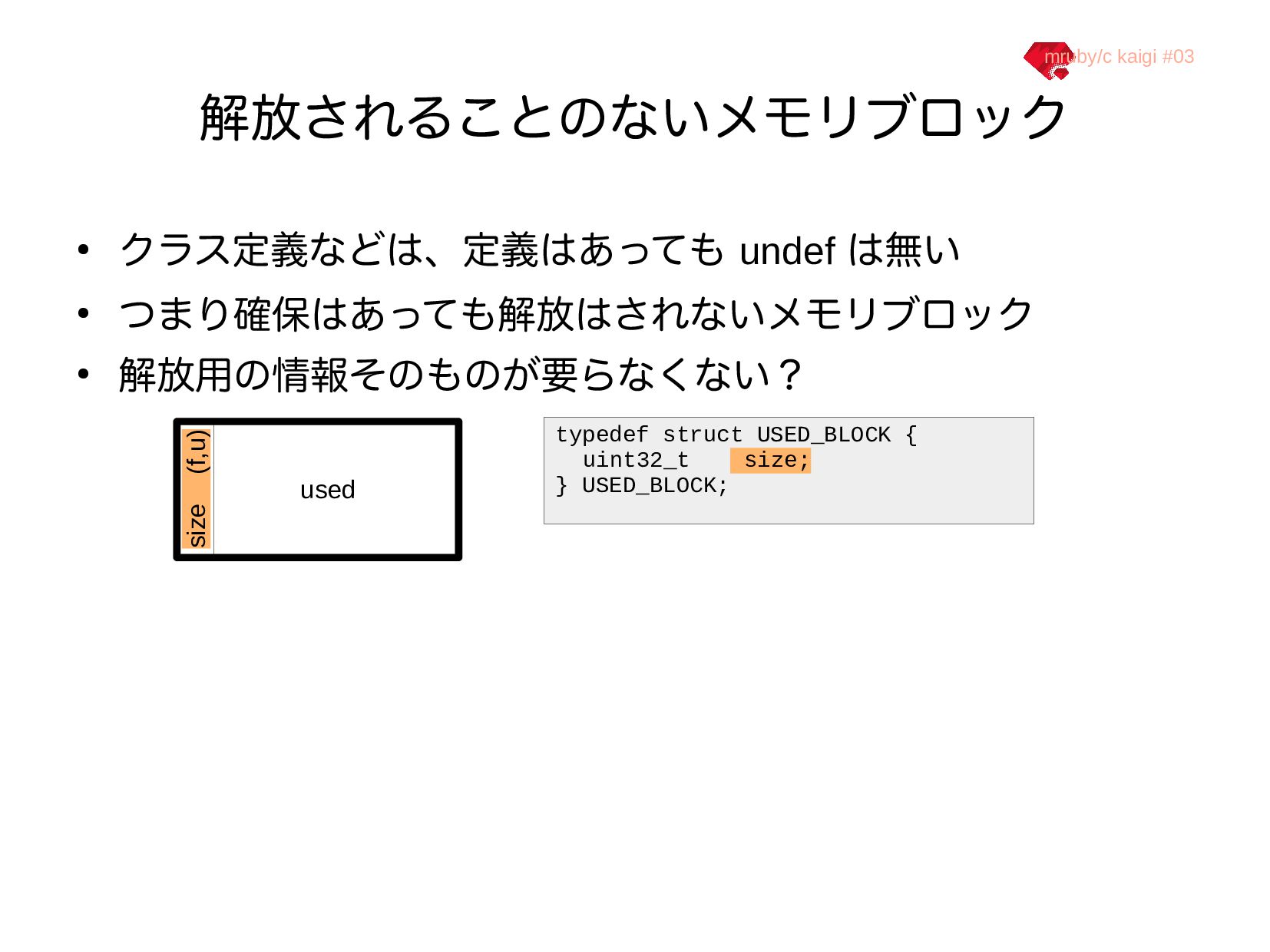

31. mruby/c kaigi #03 解放されることのないメモリブロック • クラス定義などは、定義はあっても undef は無い • つまり確保はあっても解放はされないメモリブロック • 解放用の情報そのものが要らなくない？ used size (f,u) typedef struct USED_BLOCK { uint32_t size; } USED_BLOCK;
32. mruby/c kaigi #03 解放されることのないメモリブロック • クラス定義などは、定義はあっても undef は無い • つまり確保はあっても解放はされないメモリブロック • 解放用の情報そのものが要らなくない？ • 12bytes あったヘッダが 0bytesに！ used typedef struct USED_BLOCK { } USED_BLOCK;

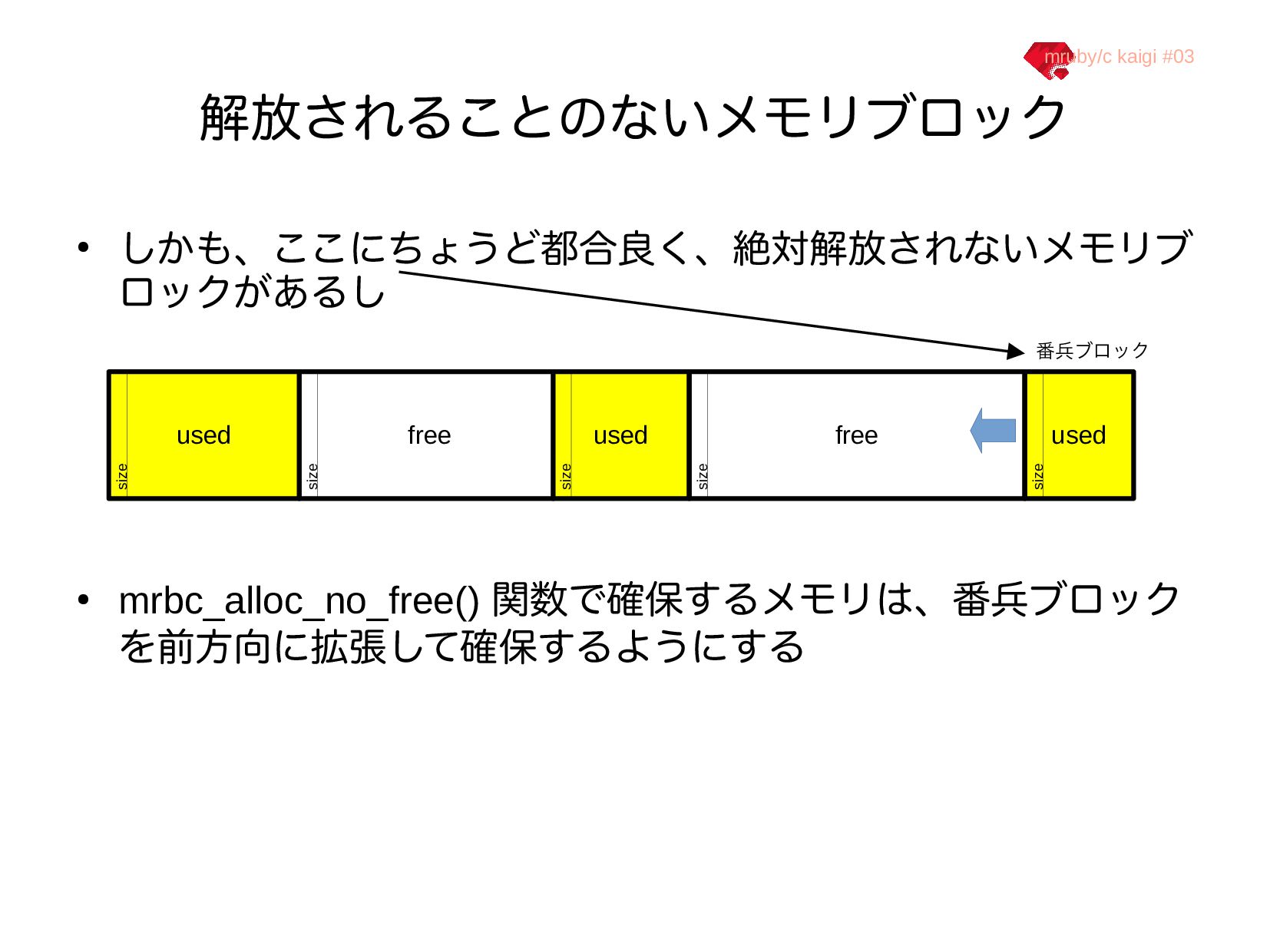

33. mruby/c kaigi #03 解放されることのないメモリブロック • しかも、ここにちょうど都合良く、絶対解放されないメモリブ ロックがあるし • mrbc_alloc_no_free() 関数で確保するメモリは、番兵ブロック を前方向に拡張して確保するようにする used used free used free size size size size size 番兵ブロック

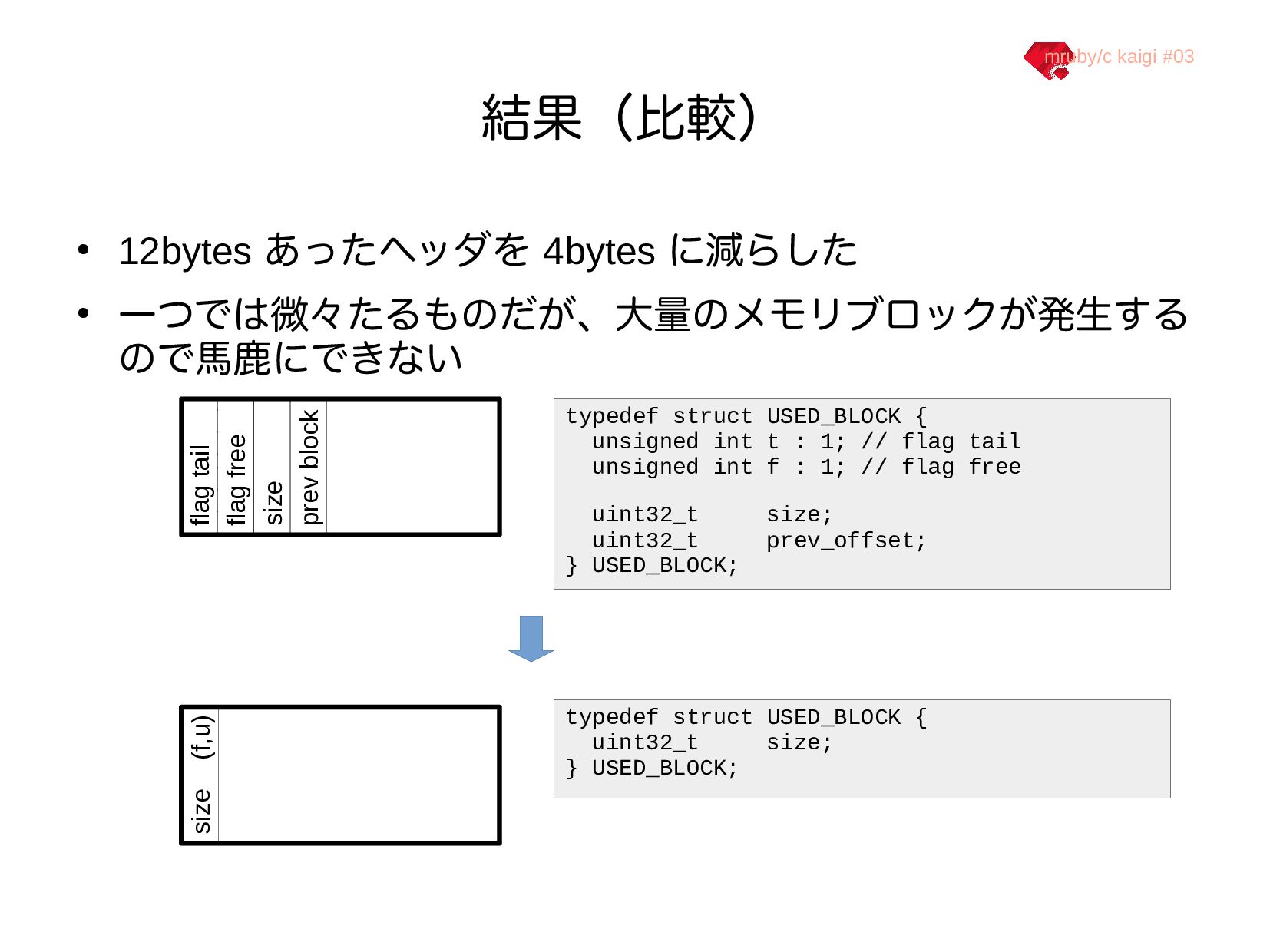

34. mruby/c kaigi #03 結果（比較） • 12bytes あったヘッダを 4bytes に減らした • 一つでは微々たるものだが、大量のメモリブロックが発生する ので馬鹿にできない size (f,u) flag tail flag free prev block size typedef struct USED_BLOCK { unsigned int t : 1; // flag tail unsigned int f : 1; // flag free uint32_t size; uint32_t prev_offset; } USED_BLOCK; typedef struct USED_BLOCK { uint32_t size; } USED_BLOCK;

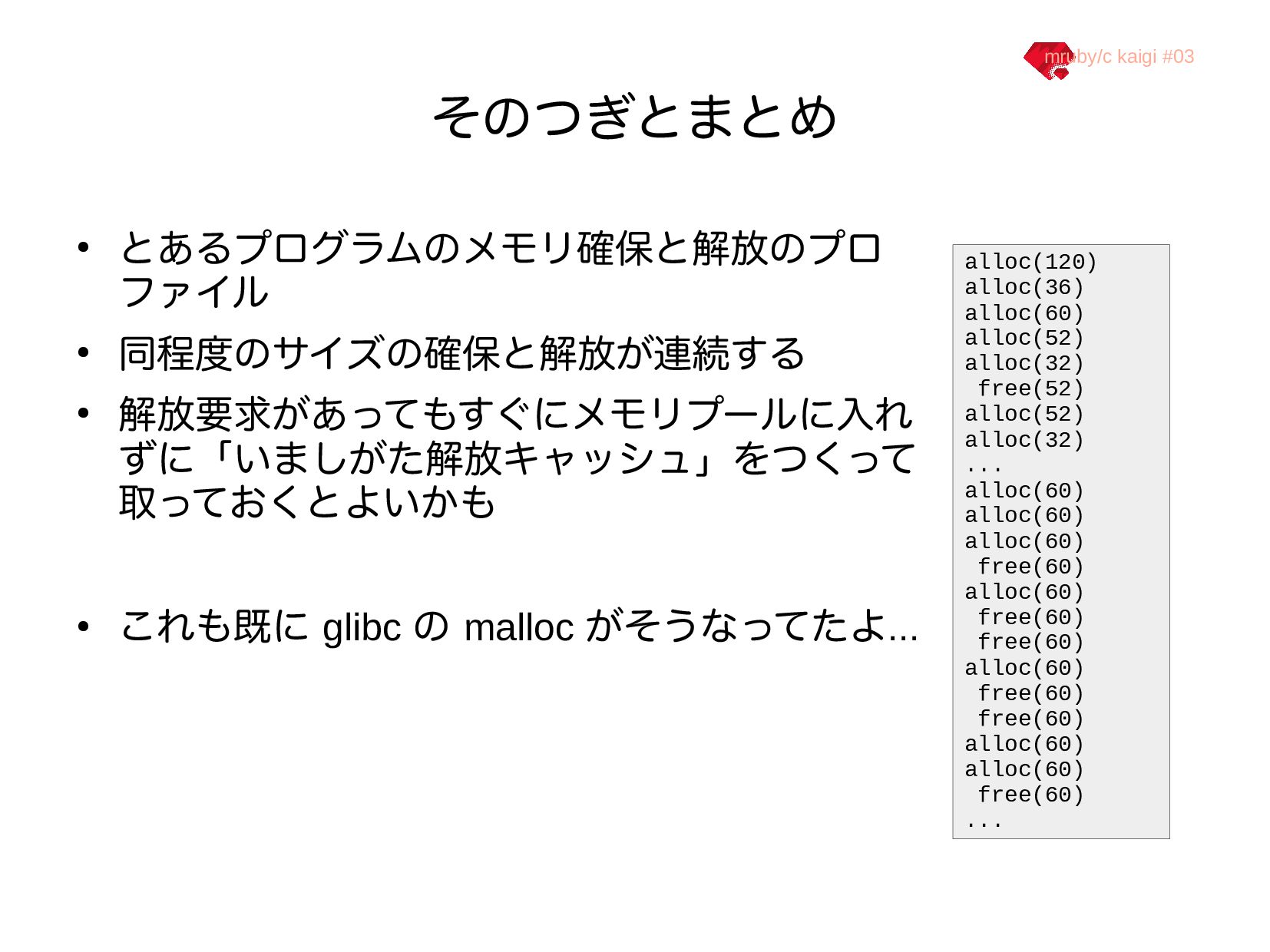

35. mruby/c kaigi #03 そのつぎとまとめ • とあるプログラムのメモリ確保と解放のプロ ファイル • 同程度のサイズの確保と解放が連続する • 解放要求があってもすぐにメモリプールに入れ ずに「いましがた解放キャッシュ」をつくって 取っておくとよいかも • これも既に glibc の malloc がそうなってたよ... alloc(120) alloc(36) alloc(60) alloc(52) alloc(32) free(52) alloc(52) alloc(32) ... alloc(60) alloc(60) alloc(60) free(60) alloc(60) free(60) free(60) alloc(60) free(60) free(60) alloc(60) alloc(60) free(60) ...

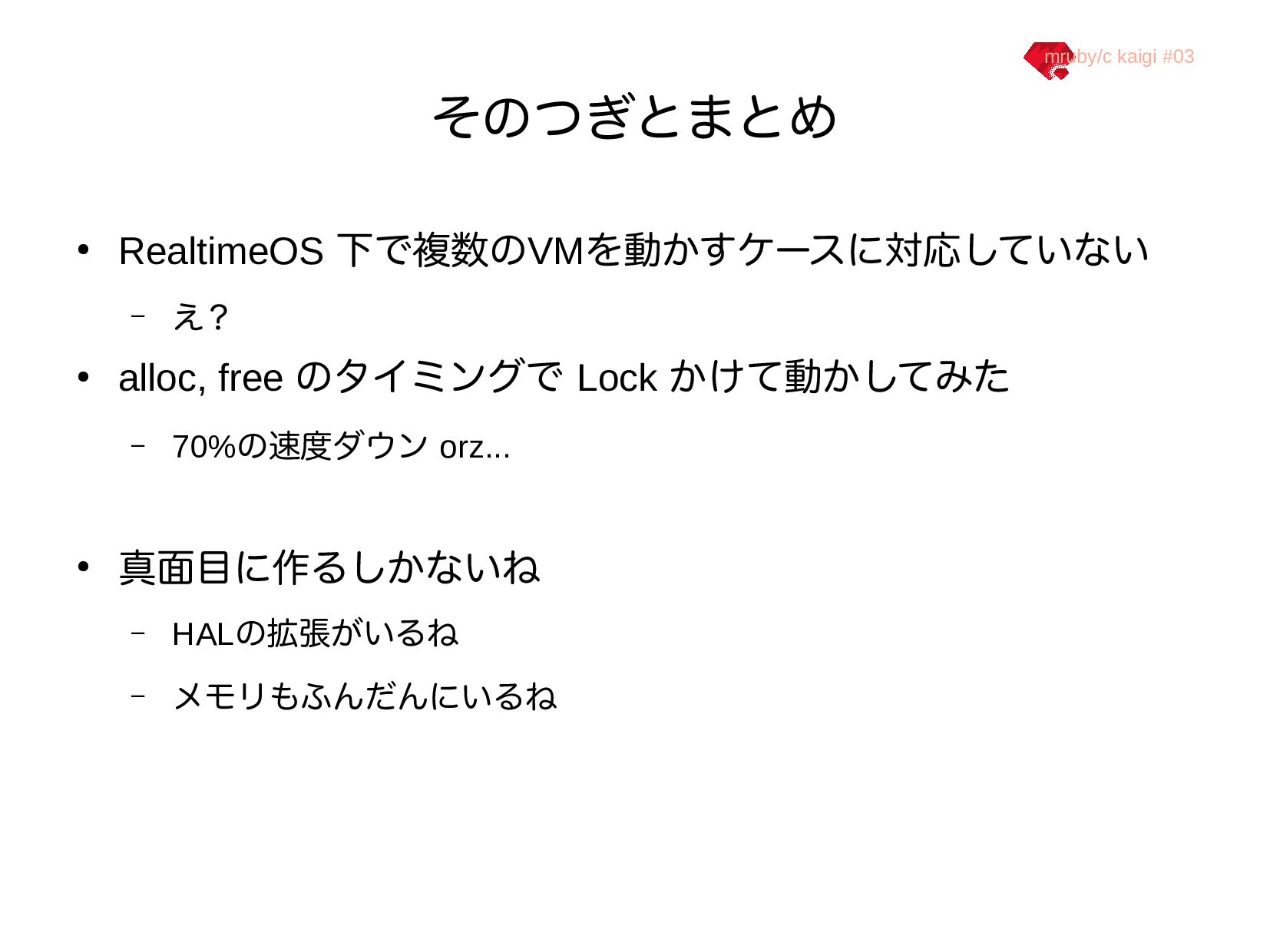

36. mruby/c kaigi #03 そのつぎとまとめ • RealtimeOS 下で複数のVMを動かすケースに対応していない – え？ • alloc, free のタイミングで Lock かけて動かしてみた – 70%の速度ダウン orz... • 真面目に作るしかないね – HALの拡張がいるね – メモリもふんだんにいるね

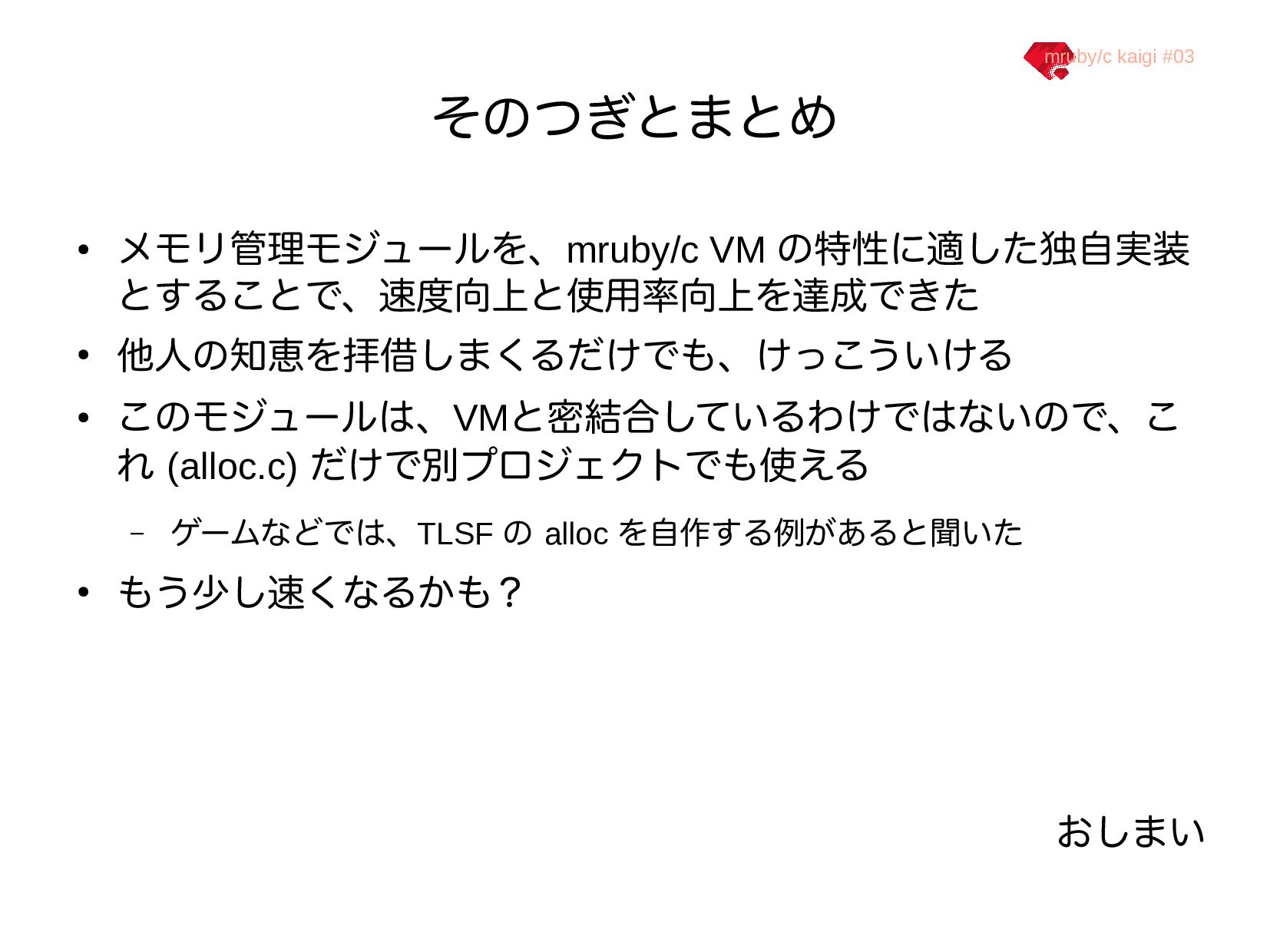

37. mruby/c kaigi #03 そのつぎとまとめ • メモリ管理モジュールを、mruby/c VM の特性に適した独自実装 とすることで、速度向上と使用率向上を達成できた • 他人の知恵を拝借しまくるだけでも、けっこういける • このモジュールは、VMと密結合しているわけではないので、こ れ (alloc.c) だけで別プロジェクトでも使える – ゲームなどでは、TLSF の alloc を自作する例があると聞いた • もう少し速くなるかも？ おしまい
