【祝・東京リージョン上陸！】AWS Client VPNを使ってみる

JAWS-UG名古屋／AWS Summit Tokyo 2019 振り返り勉強会 LT 2019/06/20

Transcript

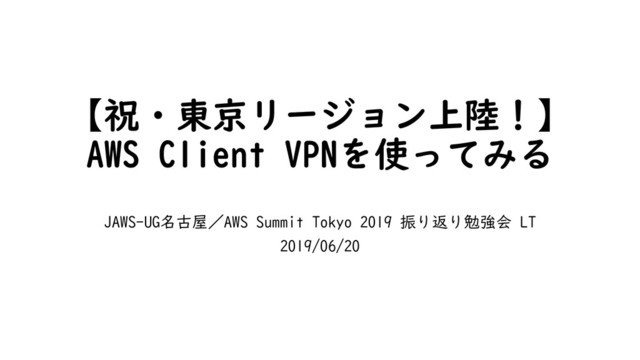

1. 【祝・東京リージョン上陸！】 AWS Client VPNを使ってみる JAWS-UG名古屋／AWS Summit Tokyo 2019 振り返り勉強会 LT 2019/06/20
2. はじめに • 自己紹介は省略します • JPタワーでAWSを使って何かやってる人です • ちょっとタイトル詐欺気味です • この場で接続の実演はしません • こちらの記事に設定方法を書きました • https://qiita.com/hmatsu47/items/ce0cc8b7f5747dbb3190 • 記事の中からAWS Client VPNの設定上・使用上のポイントを ピックアップしました
3. AWS Client VPNとは • AWSのVPCにVPN接続するためのサービスです • クライアント用VPN接続です • OpenVPNのクライアントから接続することができます • ルーターモード（dev tun）で接続します • 最近ようやく東京リージョンでサービスインしました • Active Directory認証（＋サーバ証明書認証）と、証明書によ る相互認証が可能です • 併用することも可能です
4. 設定の流れ（1/3） • オレオレ認証局（CA）を立てます • 必要な証明書を発行しACMへインポートします（例：サーバ証明書） $ git clone https://github.com/OpenVPN/easy-rsa.git $ cd easy-rsa/easyrsa3/ $ ./easyrsa init-pki $ ./easyrsa build-ca nopass $ ./easyrsa build-server-full server nopass $ mkdir published $ cp pki/ca.crt published/ $ cp pki/issued/server.crt published/ $ cp pki/private/server.key published/ $ cd published/ $ aws acm import-certificate --certificate file://server.crt --private-key file://server.key --certificate-chain file://ca.crt --region ap-northeast-1
5. 設定の流れ（2/3） • Client VPNエンドポイントを作成します
6. 設定の流れ（3/3） • クライアントをインストール・設定します
7. ポイント① 認証オプションの選択 • Active Directory（AD）認証 • VPNサーバ側でADと連携してユーザ名・パスワードでクライアントを認 証します（ユーザを認証） • 証明書による相互認証 • VPNサーバ側でクライアント証明書を使ってクライアントを認証します （端末を認証） • VPNサーバ側でのクライアントの認証対象が違います • クライアント側ではともにサーバ証明書を使ってサーバを認証します • 前述の通り併用も可能です
8. ポイント① 認証オプションの選択 【注】証明書にパスワードを付けることはできません • パスワード認証が必要ならActive Directory認証を設定します
9. ポイント② 証明書と有効期限 • 証明書はACM（AWS Certificate Manager）にインポートします • 証明書には有効期限があります • CA（認証局）証明書 • サーバ証明書 • クライアント証明書（相互認証の場合に使用） • ACMでは証明書を自動更新してくれません • オレオレ認証局で更新してACMに（再）インポートする必要があります • CA証明書を更新したら設定ファイルの再ダウンロードが必要です
10. ポイント③ クライアントソフト • コンソールから設定ファイルをダウンロードし、クライアント ソフトにインポートして使います
11. ポイント③ クライアントソフト • そのため、GUIで設定できるもの（例：vpnux Client）よりも、 設定ファイルをインポートして使うソフトのほうが向いていま す（例：OpenVPN GUI for Windows） • 相互認証では以下の行を追記します • cert 【証明書ファイル名】 • key 【キーファイル名】
12. ポイント④ Client VPNのルーティング • Client VPNはAWSとしては異例の「外→中（VPC）→外のルー ティングができるサービス」です • OpenVPNクライアントから接続する場合、クライアントの通信 は全てClient VPNエンドポイントにルーティングされます • そのままではVPN接続中のクライアントから直接インターネットアクセ スができなくなります
13. ポイント④ Client VPNのルーティング • クライアントからインターネットアクセスさせる場合は、 Client VPNエンドポイントから0.0.0.0/0への受信の承認と ルーティングを設定する必要があります
14. ポイント④ Client VPNのルーティング ※同じ原理で、オンプレネットワーク（Direct Connect先等） への接続も可能です
15. まとめ • 認証オプションを適切に選択しましょう • 証明書の更新を忘れずに • クライアントソフトは設定ファイルのインポートが可能なもの が向いています • ルーティングを上手に設定して快適なVPNライフを
16. ありがとうございました
