Blenderのsoftwrapアドオンによるボリュームメッシュの作成

第84回オープンCAE勉強会の発表内容です。
Keyword：
・オープンCAE勉強会@関西
・Blender
・OpenFOAM
・SALOME
・ボリュームヘキサメッシュ

Transcript

1. Blenderの softwrapアドオンによる ボリュームメッシュの作成 Inaba (Twitter:@public_inabower) 2021.5.15 第84回オープンCAE勉強会@関西（オンライン）

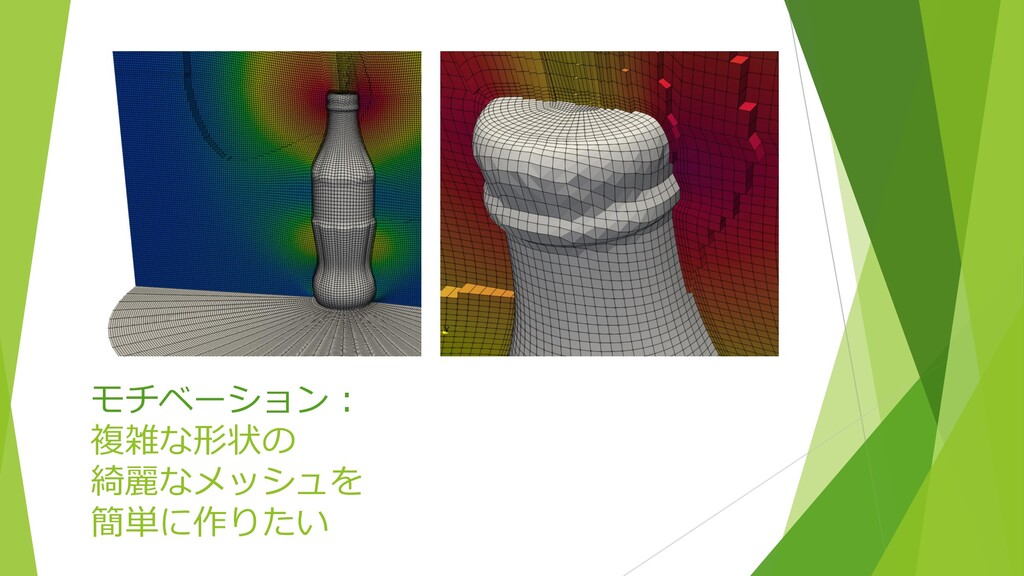

2. モチベーション： 複雑な形状の 綺麗なメッシュを 簡単に作りたい

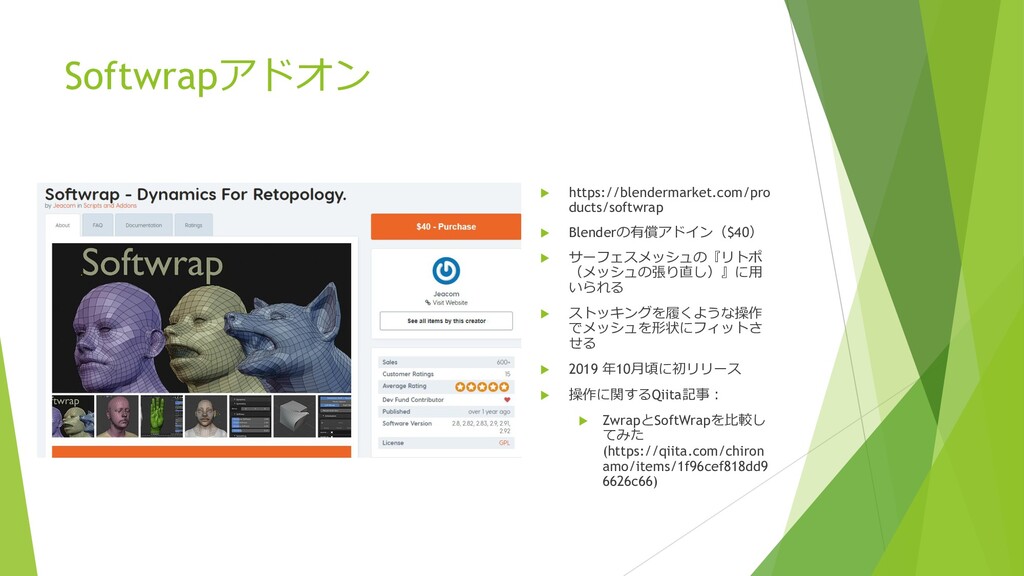

3. Softwrapアドオン  https://blendermarket.com/pro ducts/softwrap  Blenderの有償アドイン（$40）  サーフェスメッシュの『リトポ （メッシュの張り直し）』に用 いられる  ストッキングを履くような操作 でメッシュを形状にフィットさ せる  2019 年10月頃に初リリース  操作に関するQiita記事：  ZwrapとSoftWrapを比較し てみた (https://qiita.com/chiron amo/items/1f96cef818dd9 6626c66)
4. softwrapの操作感をデモ
5. サーフェスメッシュとボリュームメッ シュ  CGは基本的にサーフェスメッシュ（面）  四角形のサーフェスメッシュは自動生成技術などがかなり完成されている  CAEではボリュームメッシュを用いることが今は主流  六面体メッシュが良いとされることが多いが、六面体の自動生成はとても困難  六面体の自動生成は広く研究されていて、そのうち実現されると期待している  六面体に拘らずに精度を出す技術も研究されている  あとメッシュフリーの手法（MPS,SPH,LBMなど）も進歩しまくっている
6. 簡易形状のヘキサメッシュを作って 表面を複雑形状にフィットさせれば 複雑なヘキサメッシュが作れるのでは・・・？

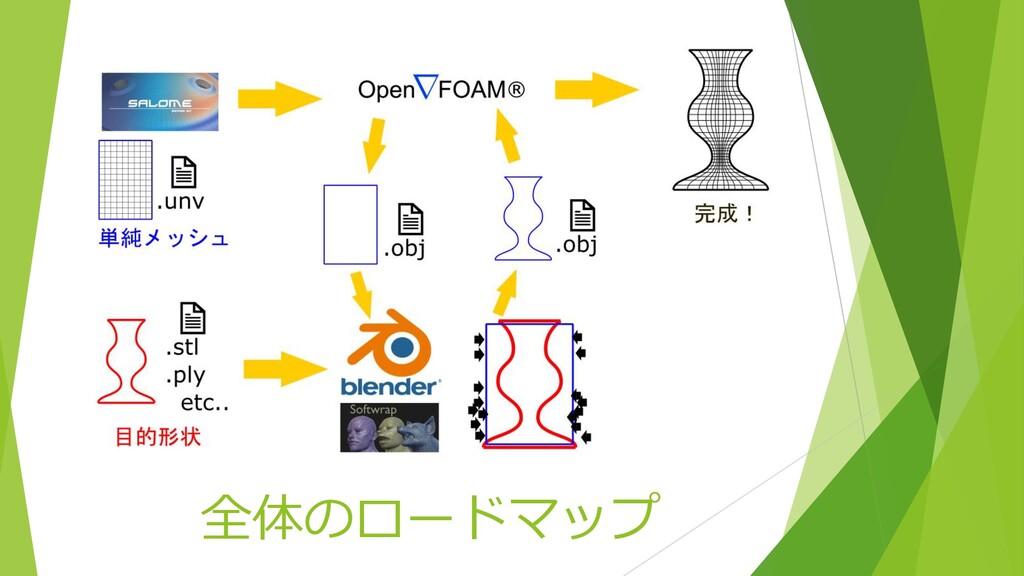

7. 全体のロードマップ

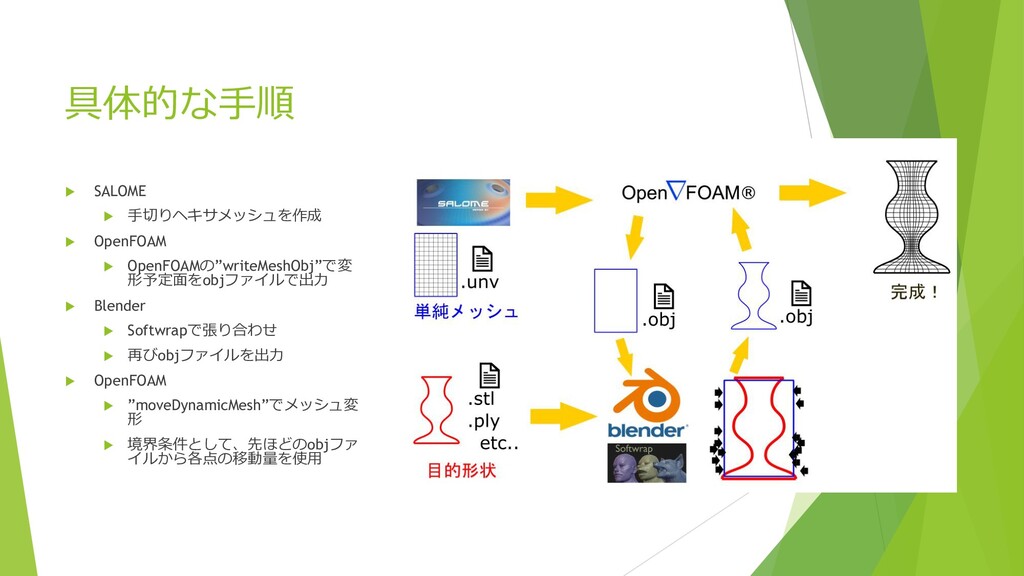

8. 具体的な手順  SALOME  手切りヘキサメッシュを作成  OpenFOAM  OpenFOAMの”writeMeshObj”で変 形予定面をobjファイルで出力  Blender  Softwrapで張り合わせ  再びobjファイルを出力  OpenFOAM  ”moveDynamicMesh”でメッシュ変 形  境界条件として、先ほどのobjファ イルから各点の移動量を使用

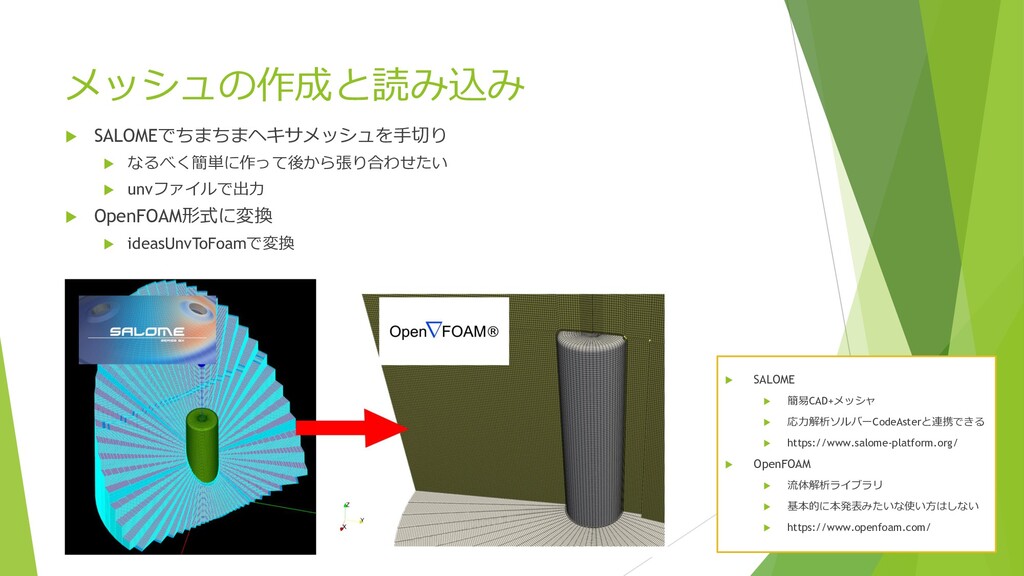

9. メッシュの作成と読み込み  SALOMEでちまちまヘキサメッシュを手切り  なるべく簡単に作って後から張り合わせたい  unvファイルで出力  OpenFOAM形式に変換  ideasUnvToFoamで変換  SALOME  簡易CAD+メッシャ  応力解析ソルバーCodeAsterと連携できる  https://www.salome-platform.org/  OpenFOAM  流体解析ライブラリ  基本的に本発表みたいな使い方はしない  https://www.openfoam.com/

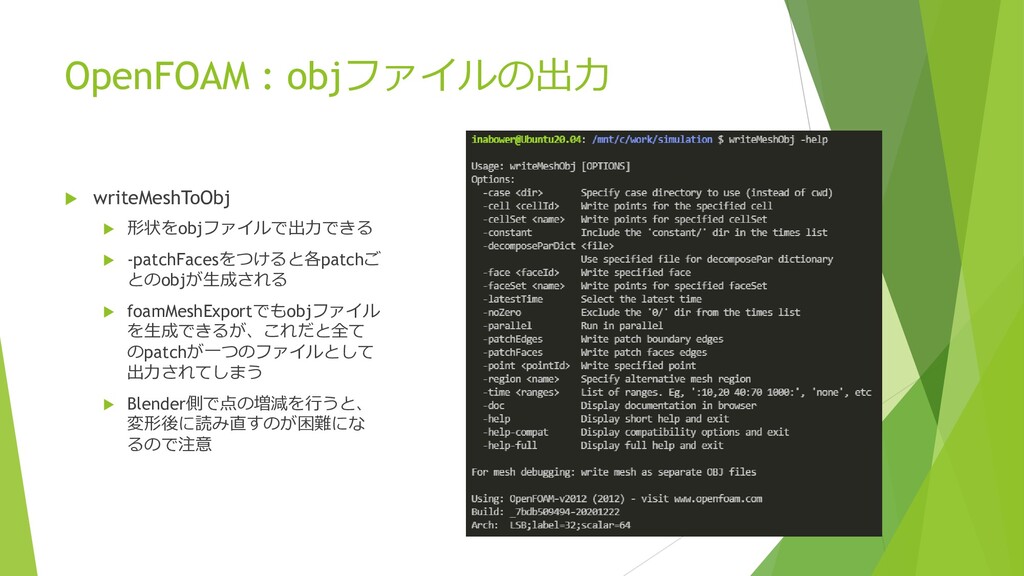

10. OpenFOAM : objファイルの出力  writeMeshToObj  形状をobjファイルで出力できる  -patchFacesをつけると各patchご とのobjが生成される  foamMeshExportでもobjファイル を生成できるが、これだと全て のpatchが一つのファイルとして 出力されてしまう  Blender側で点の増減を行うと、 変形後に読み直すのが困難にな るので注意
11. moveDynamicMesh / OpenFOAM  OpenFOAMのメッシュ移動機能dynamicMeshだけを動かすソルバー  内部では弾性変形が解かれている  境界条件として変位を与えることで、メッシュの全点の変位が得られる  ただし有限体積法なのでちょっとなまる  今回はBlenderから持ってきたobjファイルを読み込んで、その各点の座標から 変位量を与えてあげる  ※「使い慣れているから」という理由でOpenFOAMを使っただけなので、これが最 適解ではないと思われる（というか多分違う）  「Blenderでobjを変形してもノードの順番が変わらない」という性質を使えばもっ と効率的な方法はあるはず

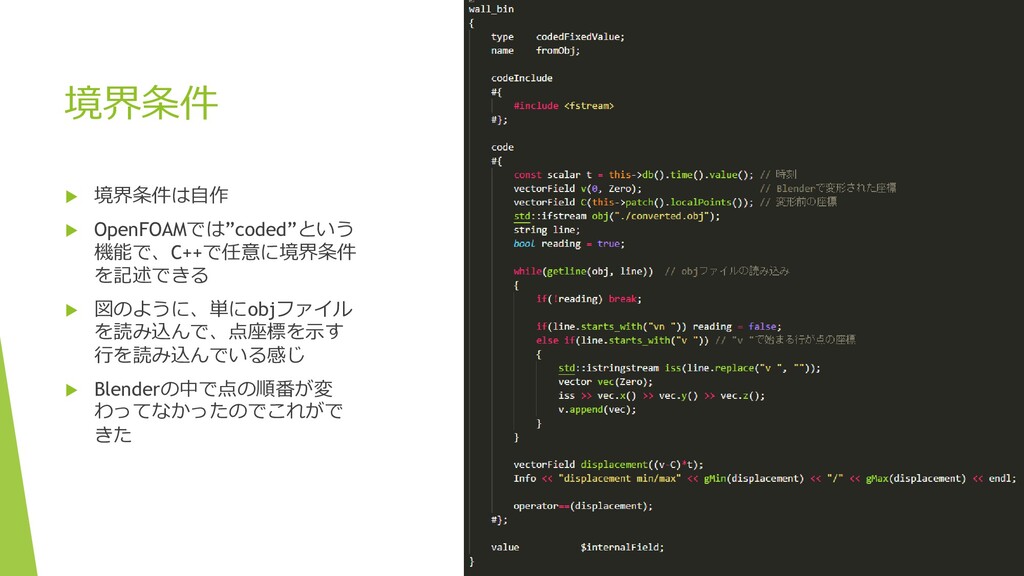

12. 境界条件  境界条件は自作  OpenFOAMでは”coded”という 機能で、C++で任意に境界条件 を記述できる  図のように、単にobjファイル を読み込んで、点座標を示す 行を読み込んでいる感じ  Blenderの中で点の順番が変 わってなかったのでこれがで きた

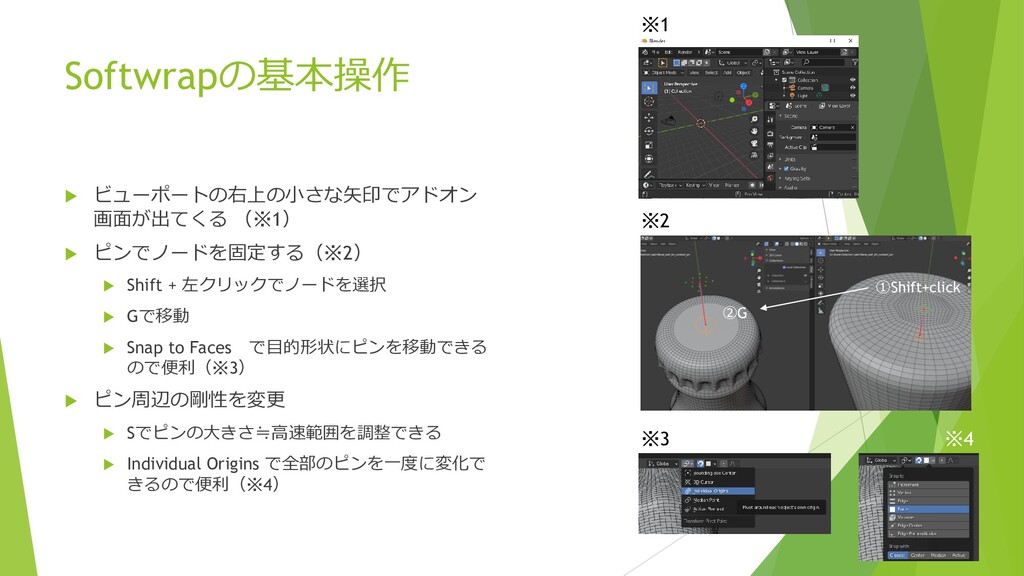

13. Softwrapの基本操作  ビューポートの右上の小さな矢印でアドオン 画面が出てくる （※1）  ピンでノードを固定する（※2）  Shift + 左クリックでノードを選択  Gで移動  Snap to Faces で目的形状にピンを移動できる ので便利（※3）  ピン周辺の剛性を変更  Sでピンの大きさ≒高速範囲を調整できる  Individual Origins で全部のピンを一度に変化で きるので便利（※4） ※1 ※2 ※3 ※4 ①Shift+click ②G

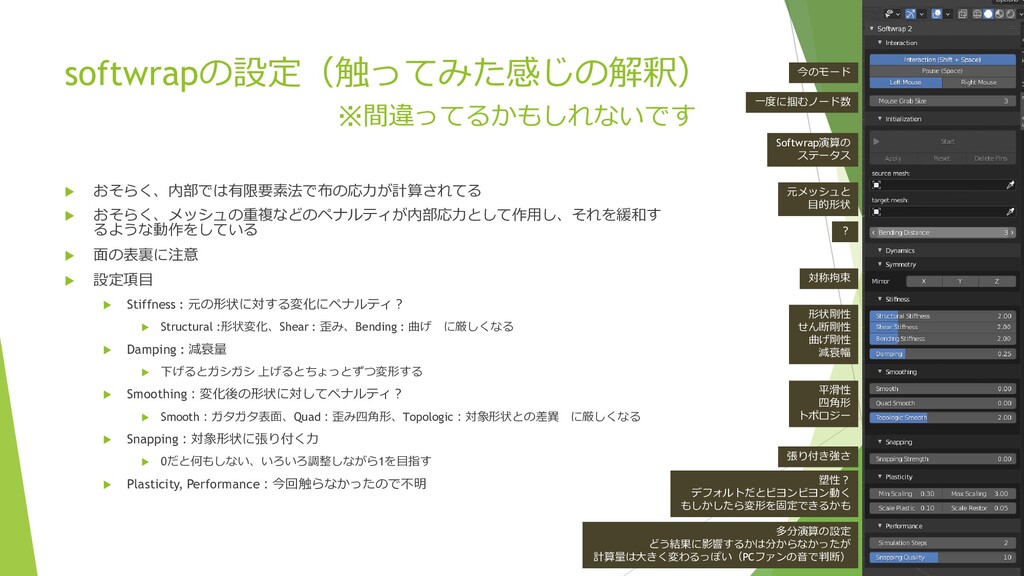

14. softwrapの設定（触ってみた感じの解釈） ※間違ってるかもしれないです  おそらく、内部では有限要素法で布の応力が計算されてる  おそらく、メッシュの重複などのペナルティが内部応力として作用し、それを緩和す るような動作をしている  面の表裏に注意  設定項目  Stiffness : 元の形状に対する変化にペナルティ？  Structural :形状変化、Shear : 歪み、Bending : 曲げ に厳しくなる  Damping : 減衰量  下げるとガシガシ 上げるとちょっとずつ変形する  Smoothing：変化後の形状に対してペナルティ？  Smooth：ガタガタ表面、Quad：歪み四角形、Topologic：対象形状との差異 に厳しくなる  Snapping：対象形状に張り付く力  0だと何もしない、いろいろ調整しながら1を目指す  Plasticity, Performance：今回触らなかったので不明 今のモード 一度に掴むノード数 Softwrap演算の ステータス 元メッシュと 目的形状 ？ 対称拘束 形状剛性 せん断剛性 曲げ剛性 減衰幅 平滑性 四角形 トポロジー 張り付き強さ 塑性？ デフォルトだとビヨンビヨン動く もしかしたら変形を固定できるかも 多分演算の設定 どう結果に影響するかは分からなかったが 計算量は大きく変わるっぽい（PCファンの音で判断）

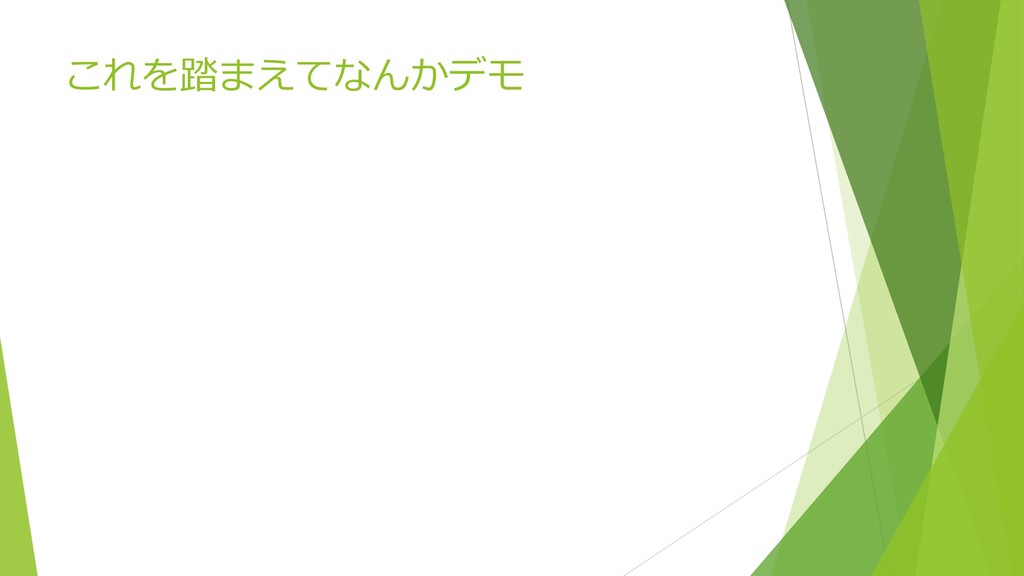

15. これを踏まえてなんかデモ

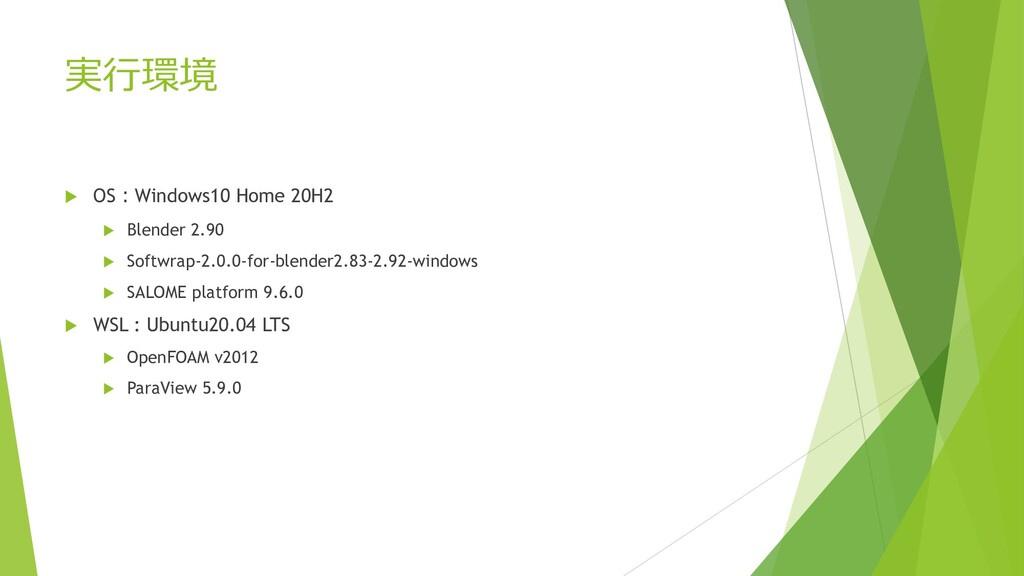

16. 実行環境  OS：Windows10 Home 20H2  Blender 2.90  Softwrap-2.0.0-for-blender2.83-2.92-windows  SALOME platform 9.6.0  WSL : Ubuntu20.04 LTS  OpenFOAM v2012  ParaView 5.9.0

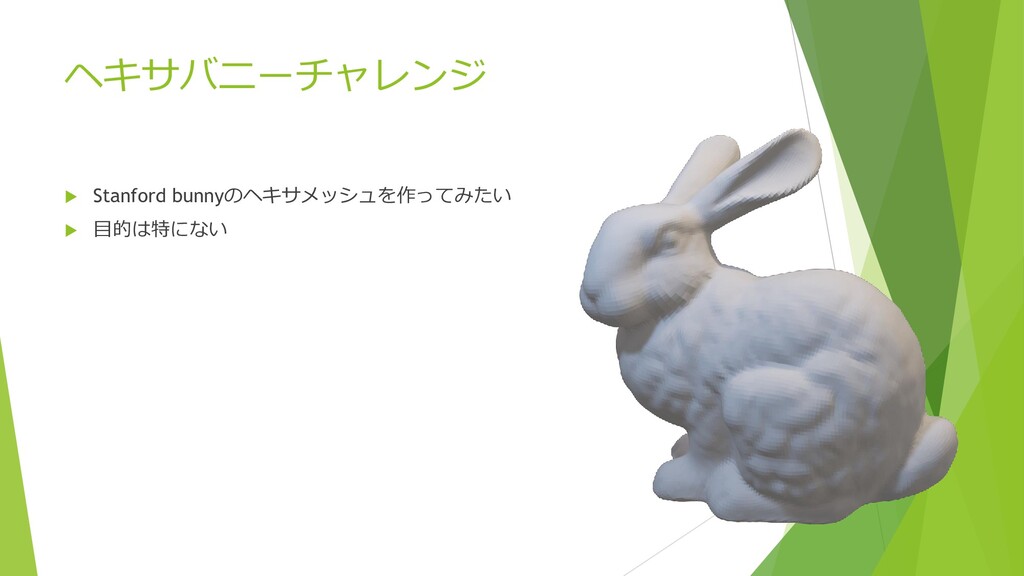

17. ヘキサバニーチャレンジ  Stanford bunnyのヘキサメッシュを作ってみたい  目的は特にない

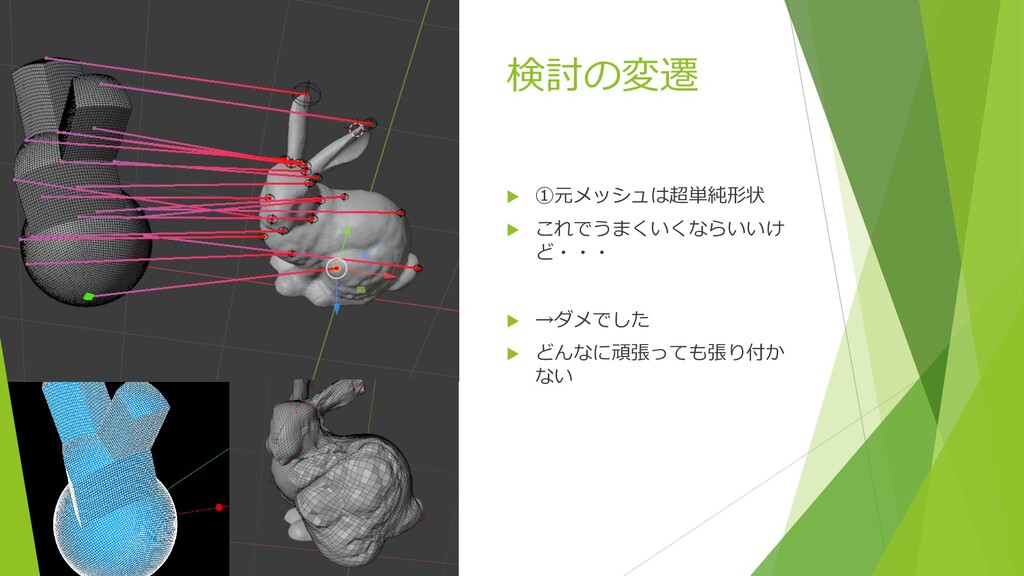

18. 検討の変遷  ①元メッシュは超単純形状  これでうまくいくならいいけ ど・・・  →ダメでした  どんなに頑張っても張り付か ない

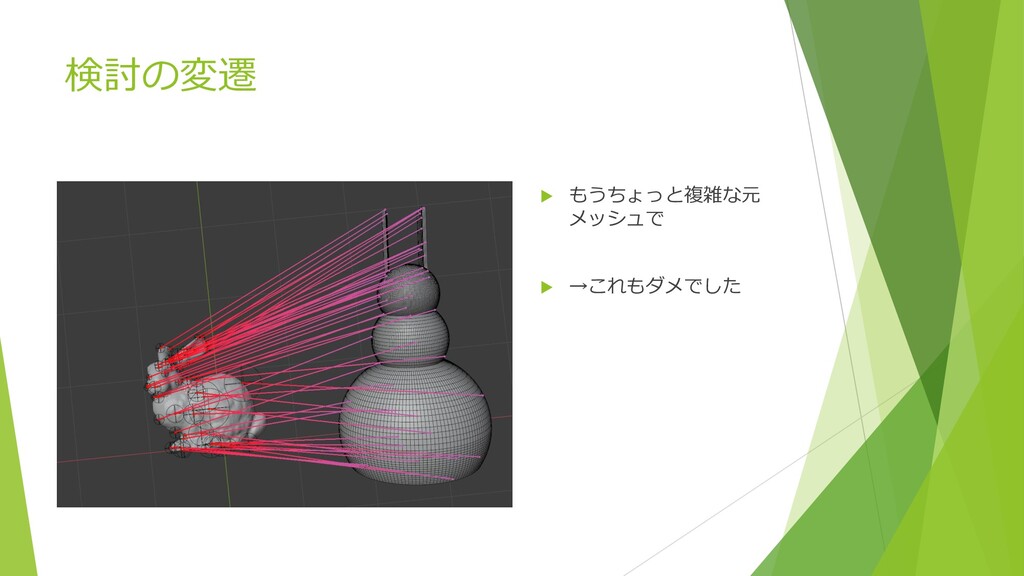

19. 検討の変遷  もうちょっと複雑な元 メッシュで  →これもダメでした

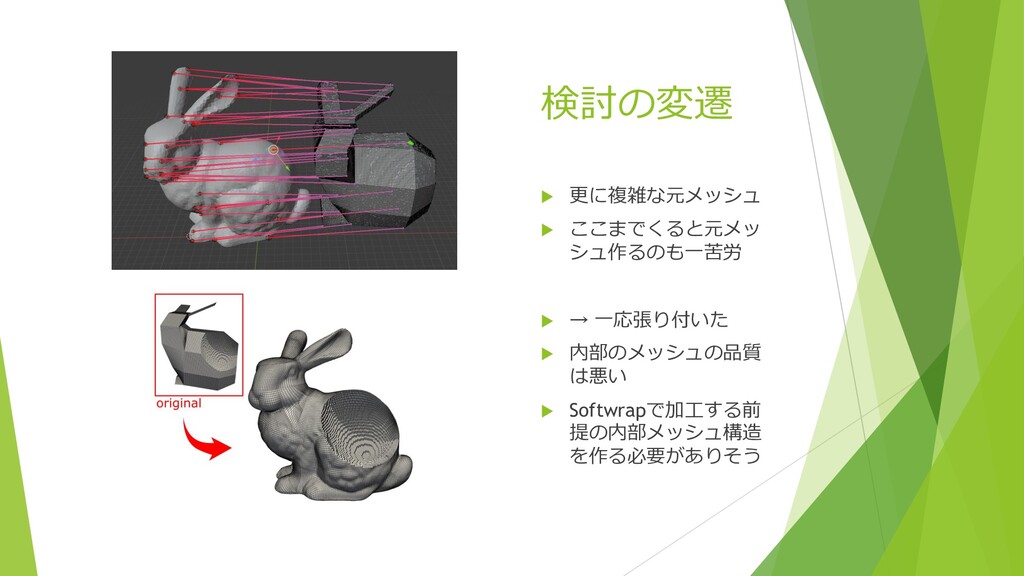

20. 検討の変遷  更に複雑な元メッシュ  ここまでくると元メッ シュ作るのも一苦労  → 一応張り付いた  内部のメッシュの品質 は悪い  Softwrapで加工する前 提の内部メッシュ構造 を作る必要がありそう

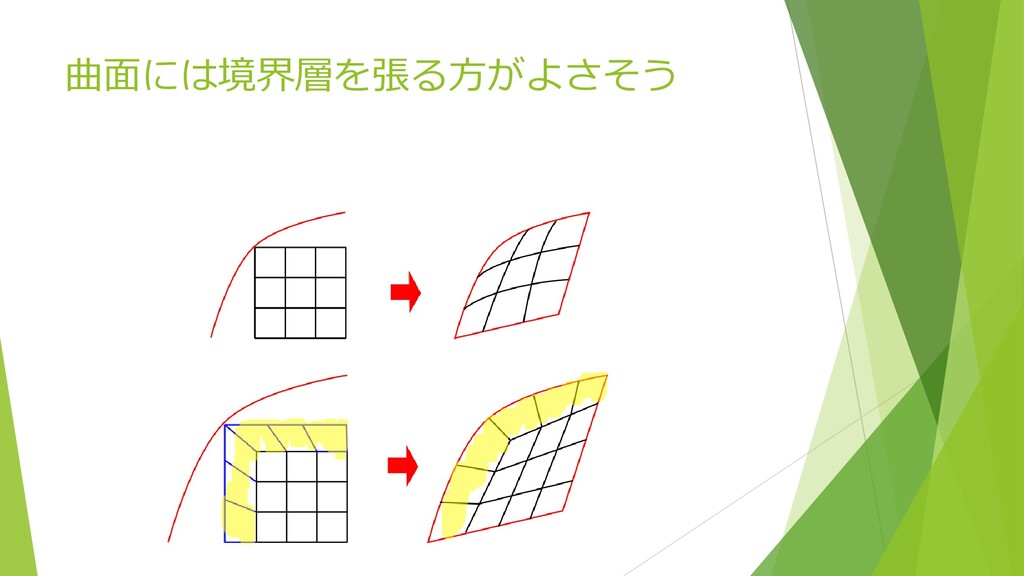

21. 曲面には境界層を張る方がよさそう
