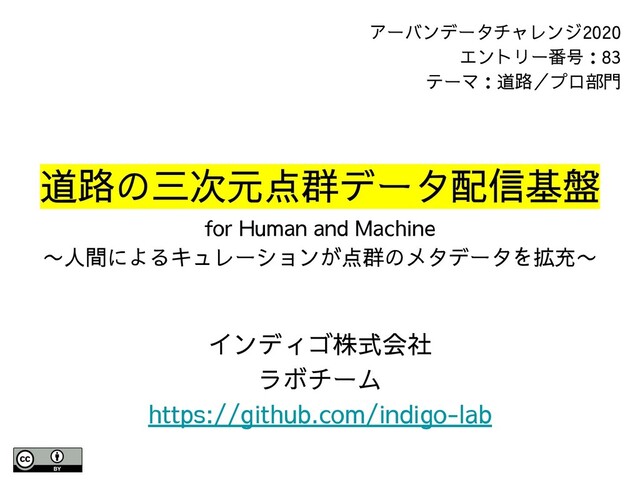

  1. 道路の三次元点群データ配信基盤 for Human and Machine 〜人間によるキュレーションが点群のメタデータを拡充〜 インディゴ株式会社 ラボチーム https://github.com/indigo-lab アーバンデータチャレンジ2020

    エントリー番号:83 テーマ:道路/プロ部門
  2. 現行の【道路の三次元点群データ配信基盤】の課題 2 メタデータが貧弱な大容量の lasデータの ファイル・ダウンロードを前提としているため… 1. データの検索性が低い/部分参照・取得も困難 ◦ ダウンロード(以下、DL)後に必要箇所有無の目視確認が必要な ど、利用者側のオーバーヘッドが大きい

    ◦ 道路識別子(路線名/区間ID等)を起点とした部分参照/DLが困難 2. メタデータが貧弱なため、Web上での他データとの横断連携や自動処理に 難あり 上記の課題が、点群データ利活用推進の障害になっている
  3. 想定課題に対する本サービスの解決策 3 [Human] UX向上 • 三次元点群(lasファイル)をタイル形式※に変換/配信することで、 ピンポイントでのデータ参照/取得が可能に ◦ 最大ズームで約10m四方/数Mbytesのタイルに分割配信 ◦

    指定タイルは、ロスのない las形式 でDL可能 • 様々なVector Tileリソース(道路中心線等)との連携による検索性向上 ◦ 他タイルの属性データ(路線名等)を活用し対象点群を検索可能 ◦ DL対象は、任意領域/路線区間等によるキュレーションが可能 [Machine] メタデータ 拡充 • 人間の検索/キュレーション結果をメタデータ(JSON-LD形式)出力 ◦ 出力メタデータは交換/再利用が可能であり、人間によるキュレー ション結果を機械学習の処理対象指示等に活用可能 ◦ 出力メタデータには対象点群に隣接/重畳する他タイルへのリンク も含まれるため、機械学習対象の拡充等が容易に(例:道路台帳附 図タイルの参照等による点群データ分析の高度化) ※mokurokuなど地図タイル関連技術を応用した実装。今後はWebブラウザ上でlas2png変換を行うことで直接プレビュー機能の提供も検討中。

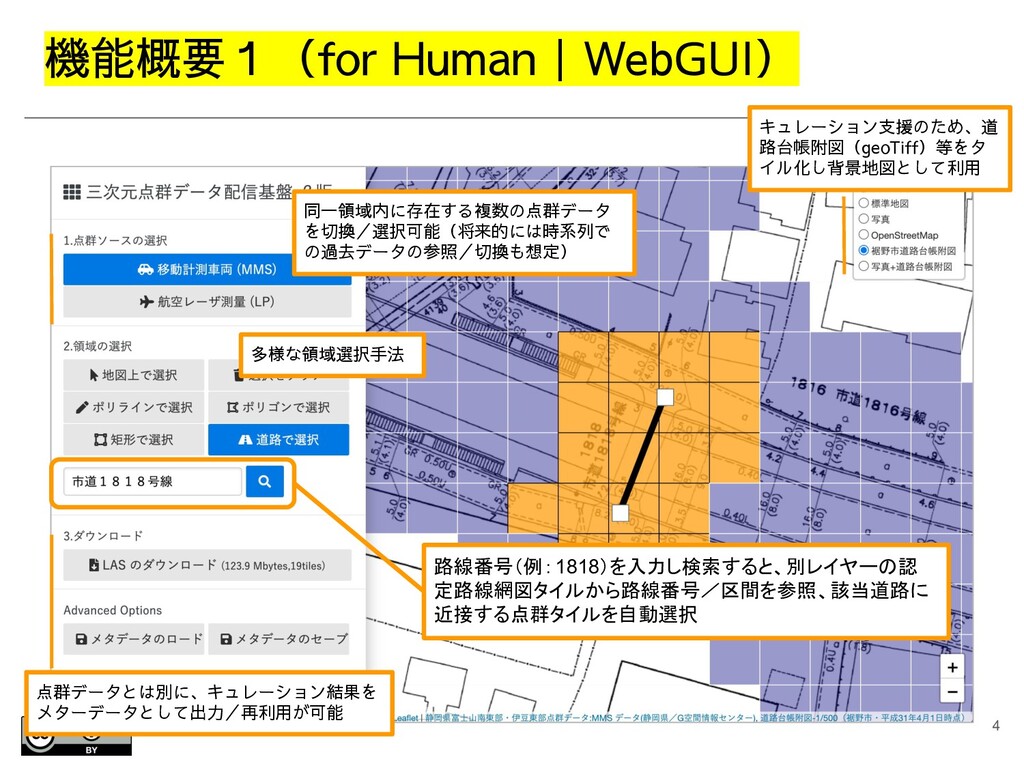

  4. 機能概要1(for Human|WebGUI) 4 路線番号(例:1818)を入力し検索すると、別レイヤーの認 定路線網図タイルから路線番号/区間を参照、該当道路に 近接する点群タイルを自動選択 キュレーション支援のため、道 路台帳附図(geoTiff)等をタ イル化し背景地図として利用 同一領域内に存在する複数の点群データ

    を切換/選択可能(将来的には時系列で の過去データの参照/切換も想定) 点群データとは別に、キュレーション結果を メターデータとして出力/再利用が可能 多様な領域選択手法
  5. None
  6. None
  7. None
  8. None
  9. None

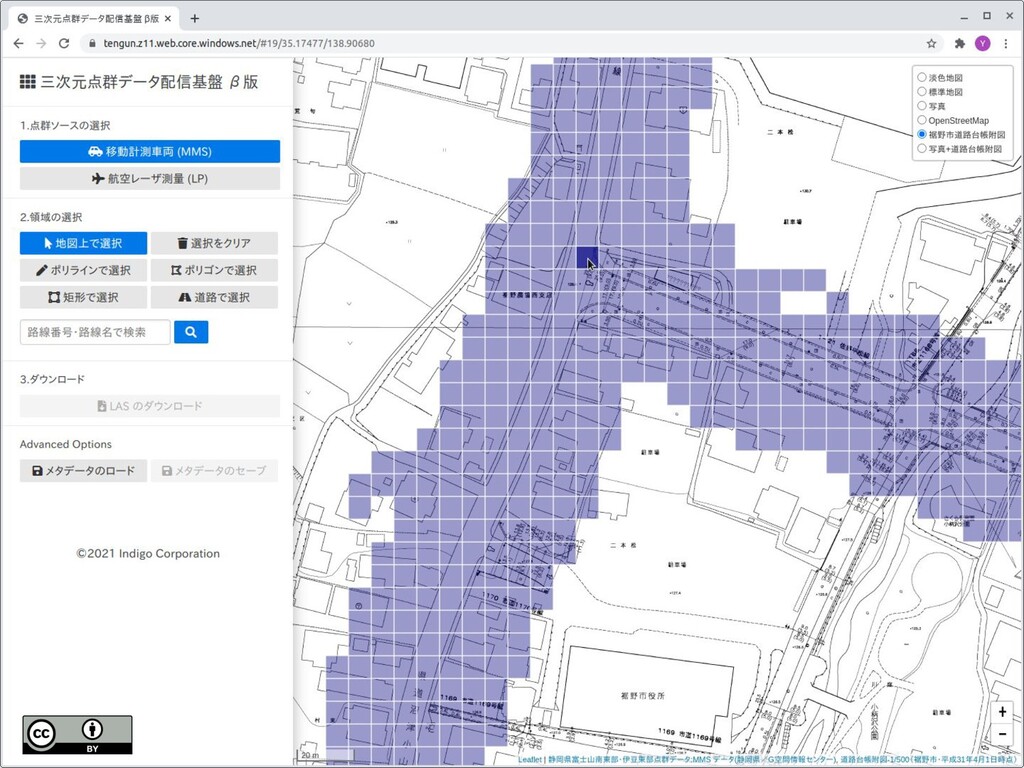

  10. None

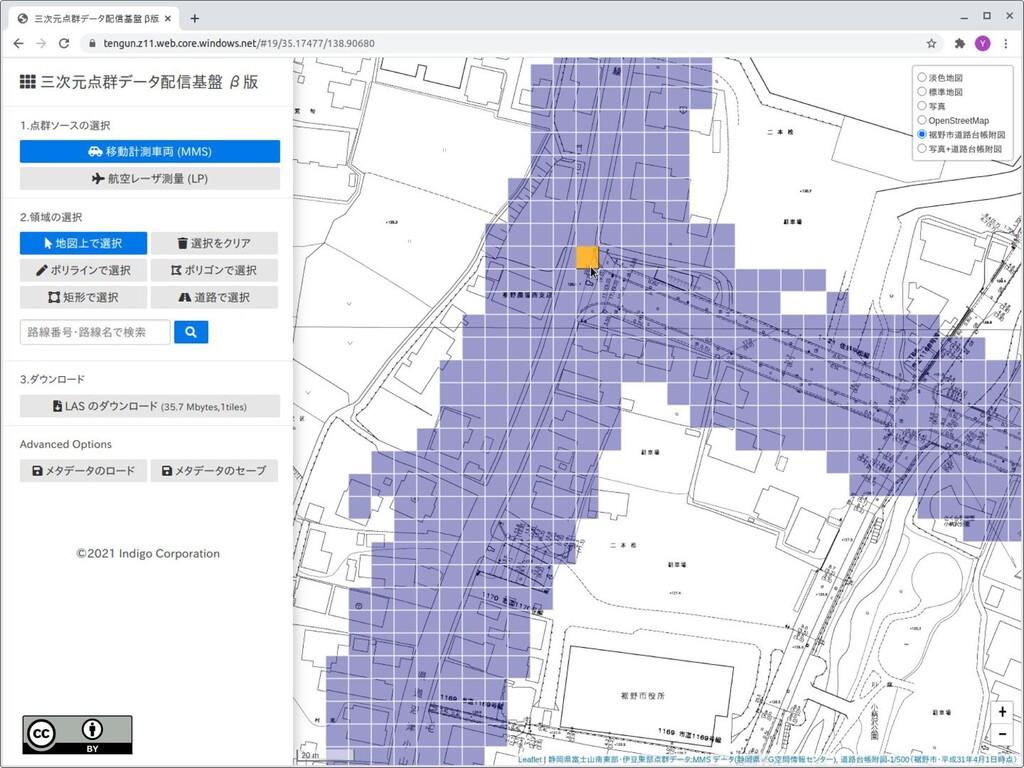

  11. None
  12. None
  13. None
  14. None
  15. None
  16. None
  17. None
  18. None

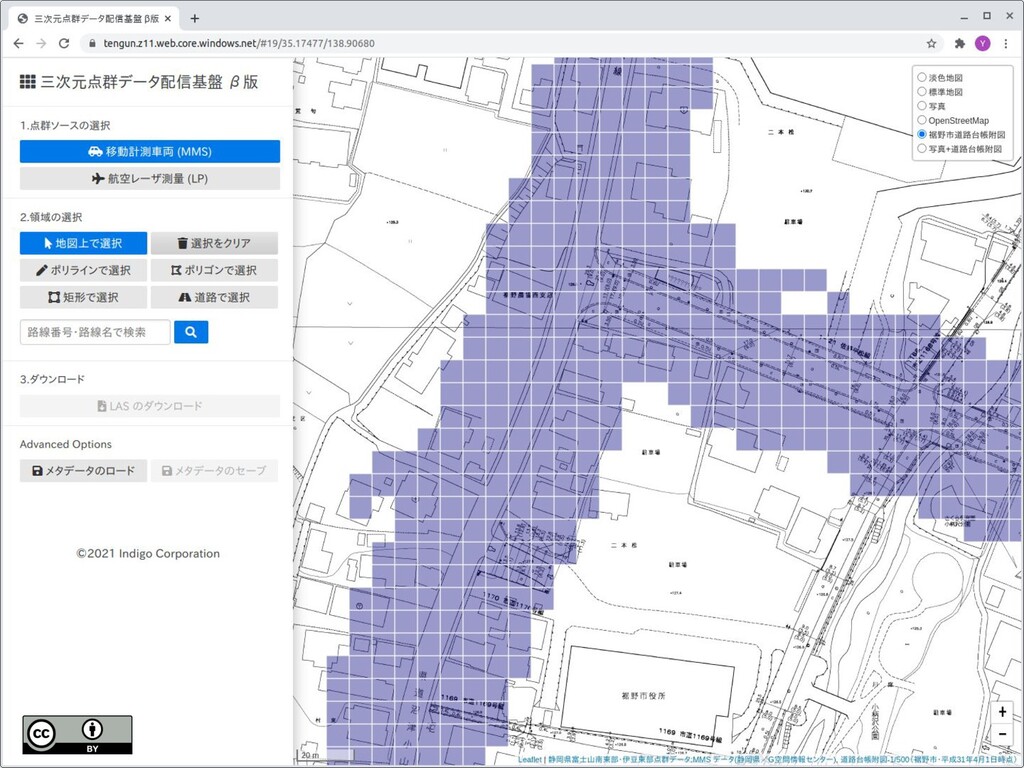

  19. None
  20. None
  21. None
  22. None
  23. None
  24. None
  25. None
  26. None
  27. None
  28. None

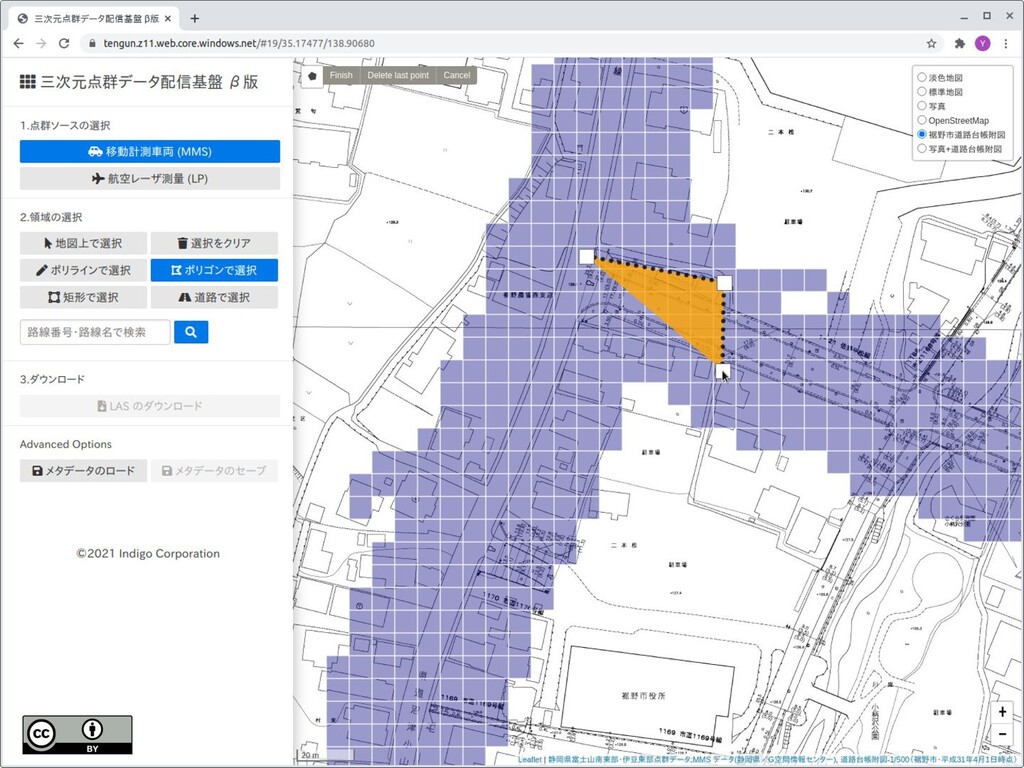

  29. None
  30. None
  31. None
  32. None
  33. None
  34. None
  35. None
  36. None
  37. None
  38. None
  39. None
  40. None
  41. None
  42. None
  43. None
  44. None

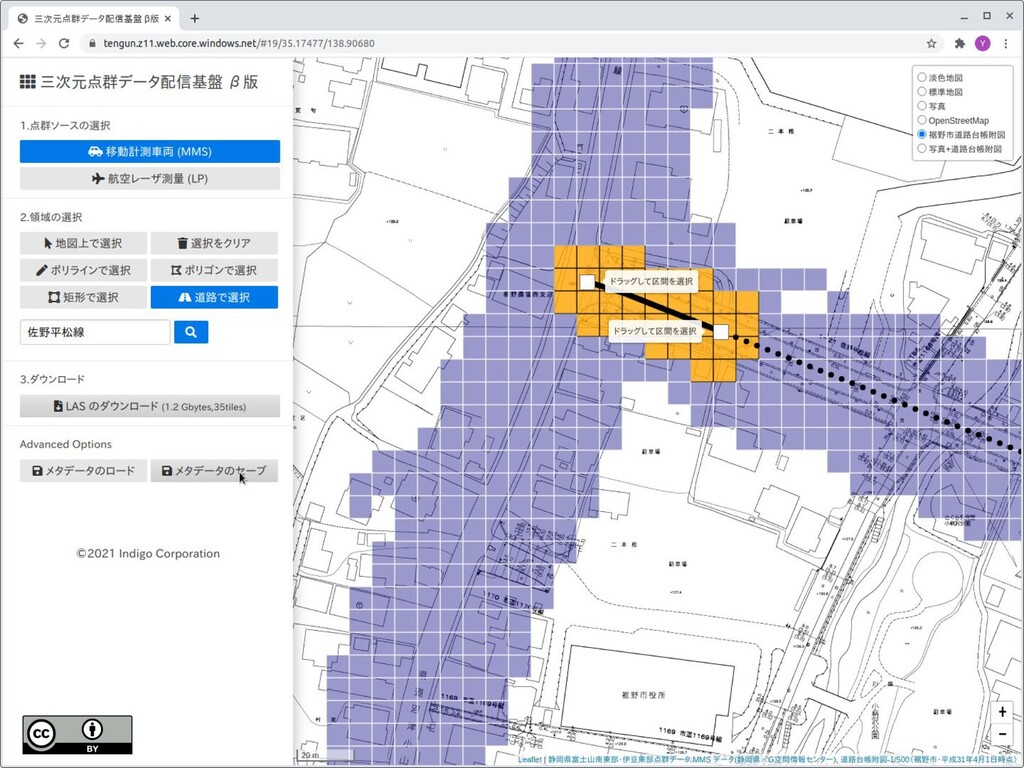

  45. None
  46. None
  47. None

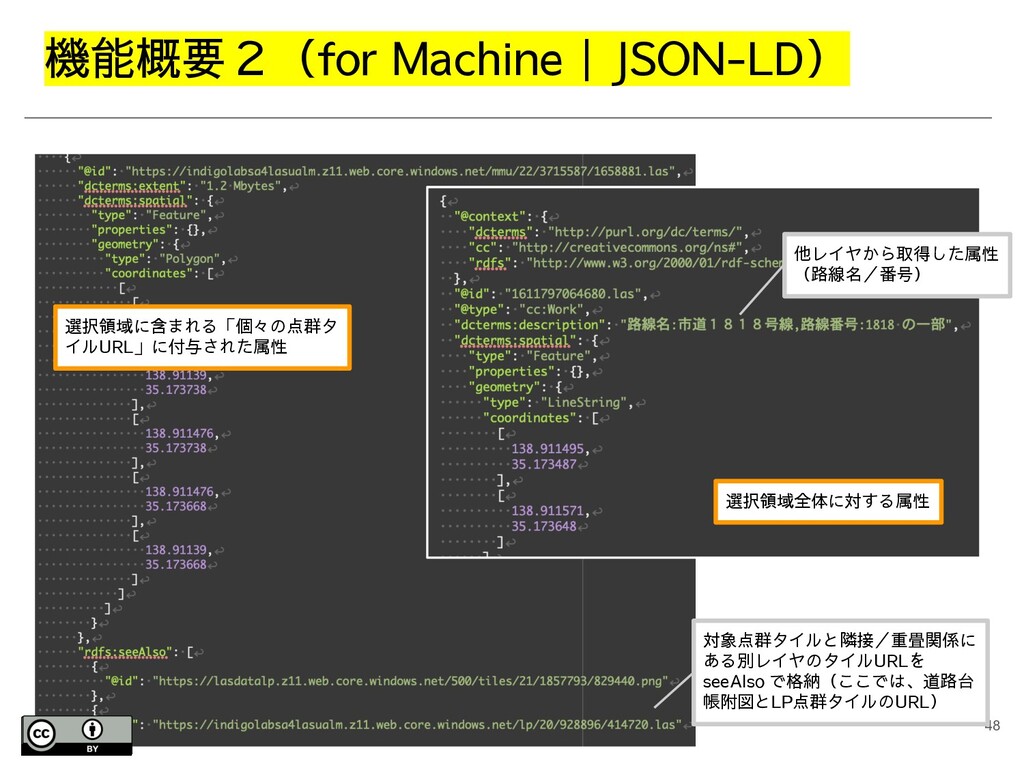

  48. 機能概要2(for Machine|JSON-LD) 48 選択領域全体に対する属性 選択領域に含まれる「個々の点群タ イルURL」に付与された属性 他レイヤから取得した属性 (路線名/番号) 対象点群タイルと隣接/重畳関係に ある別レイヤのタイルURLを

    seeAlso で格納(ここでは、道路台 帳附図とLP点群タイルのURL)
  49. 想定ユースケースと本サービス活用の利点 49 ユースケース 本サービス活用の利点/効果 道路維持管理 の性能規定型 契約 道路の性能規定型契約(民間委託)に必要な、道路品質モニタリングの前後比較用の 基盤として。当該契約は優先度が高い路線 or

    ランダム抽出した区間の検査を行うた め、本サービスで必要箇所の点群を素早く抽出/指示することが可能に。また、モニ タリング時に取得した点群も本基盤で管理することで、時系列での比較も可能に。 ※参考:応募メンバーによる学会発表(第62回土木計画学研究発表会・秋大会) 災害時の道路 復旧工事の見 積 災害箇所のみピンポイントで抽出し、軽量なメタデータファイルとして出力/展開す ることで、素早く関係者に配布/共有が可能。見積作業者は、当該メタデータからDL した「被災前点群」と「計測した被災後点群」をオーバヘッドなく差分比較→見積を 行うことが可能に。 機械学習向け データ基盤 出力メタデータの想定活用事例 • 点群データのメッシュ化(ポリゴン化)後の属性推定に、rdfs:seeAlso で参照可 能な道路台帳附図のタイル等を活用 • 災害リスク判定のため、地上系MMS点群には含まれない道路周辺部(ex.隣接す る崖地等)を、空中系LP点群(rdfs:seeAlso で参照可能)併用で解析 容易識別性 横断連携性
  50. 本提案の要点【実用度|完成度|挑戦度|PR】 50 実用度 地図タイル技術により、点群データ配信/流通のオーバーヘッドを解 消。加えて、地図タイルの分散連携の利点を活かし、人間によるキュ レーション(情報選択)により、他タイルからの属性抽出/点群メタ データの拡充を実現、機械学習等での利活用性も大きく向上。 設定課題・創出価値 に対して、作品が提 示する「方法」に妥

    当性があるかを評価 完成度 Azure Functions を軸としたCI/CDにより、lasファイルの取得/タイ ル変換/クラウド上への展開を完全自動化。サービス運用負荷/コス トを抑制し、点群データ基盤としてのサービス持続性を大幅に向上。 なお、解決策として提示した機能は全て実装/提供済み。 作品の「目的」を具 現化する「方法」が どこまで具体実装・ 実施されているか、 その完成度で評価 挑戦度 従来の点群データの弱点を、地図タイルの特性を活かし克服。具体的 には、Webブラウザ上でのキュレーション(人間)により、点群デー タのメタデータを拡張(JSON-LD出力)し、容易識別性/横断連携性 を実現。キュレーション結果は人間の情報共有/交換だけでなく、機 械学習やLOD等の解析処理で活用可能。 目的や方法の新規 性、アウトプットの 網羅性、期間的な持 続・継続性、関係ア クターの多様性等を チャレンジ要素とし て評価 PR プロ部門用 本基盤の社会実装を目指し、裾野市SDCCコンソーシアムに参画中 (参照)。また、本基盤開発の契機となった「静岡県PCDBを地図上 の任意矩形範囲でダウンロードする支援機能」も非公式ながら公式サ イトの利便性向上に寄与(紹介記事|参照)。 具体的なエビデンス 等あれば(学会での 発表状況や,導入団 体数など)

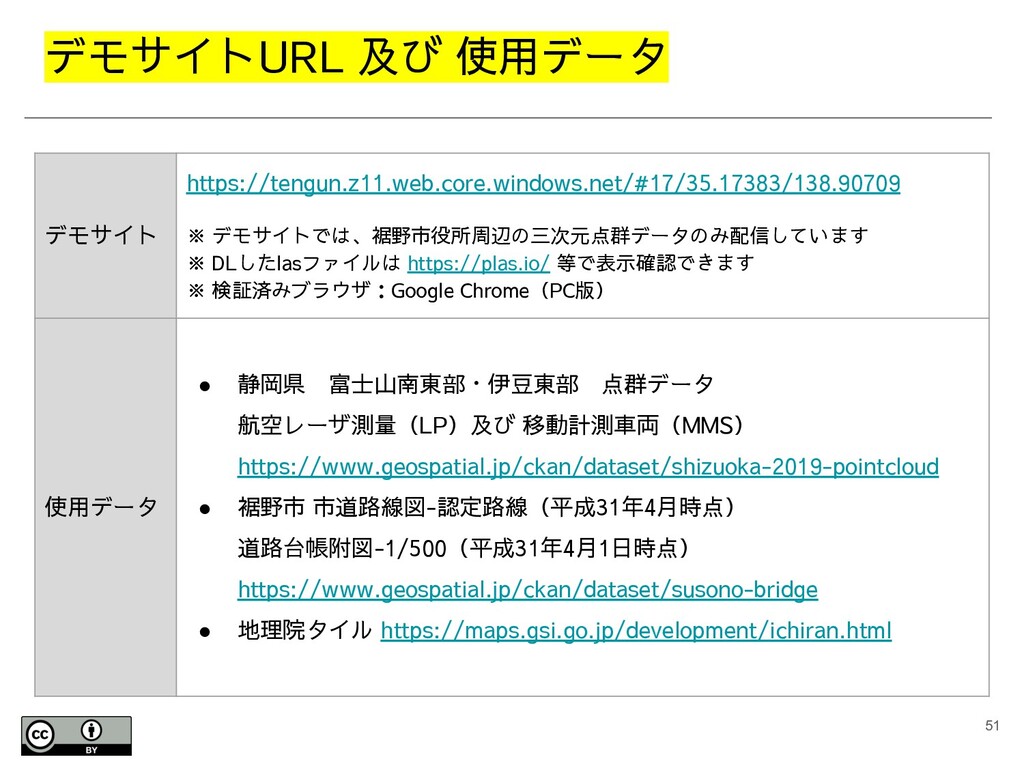

  51. デモサイトURL 及び 使用データ 51 デモサイト https://tengun.z11.web.core.windows.net/#17/35.17383/138.90709 ※ デモサイトでは、裾野市役所周辺の三次元点群データのみ配信しています ※ DLしたlasファイルは

    https://plas.io/ 等で表示確認できます ※ 検証済みブラウザ:Google Chrome(PC版) 使用データ • 静岡県 富士山南東部・伊豆東部 点群データ 航空レーザ測量(LP)及び 移動計測車両(MMS) https://www.geospatial.jp/ckan/dataset/shizuoka-2019-pointcloud • 裾野市 市道路線図-認定路線(平成31年4月時点) 道路台帳附図-1/500(平成31年4月1日時点) https://www.geospatial.jp/ckan/dataset/susono-bridge • 地理院タイル https://maps.gsi.go.jp/development/ichiran.html
