1. DEFCON 34 CHVCTF Badge問 cartagaitai 勉強会 #6 _ishii

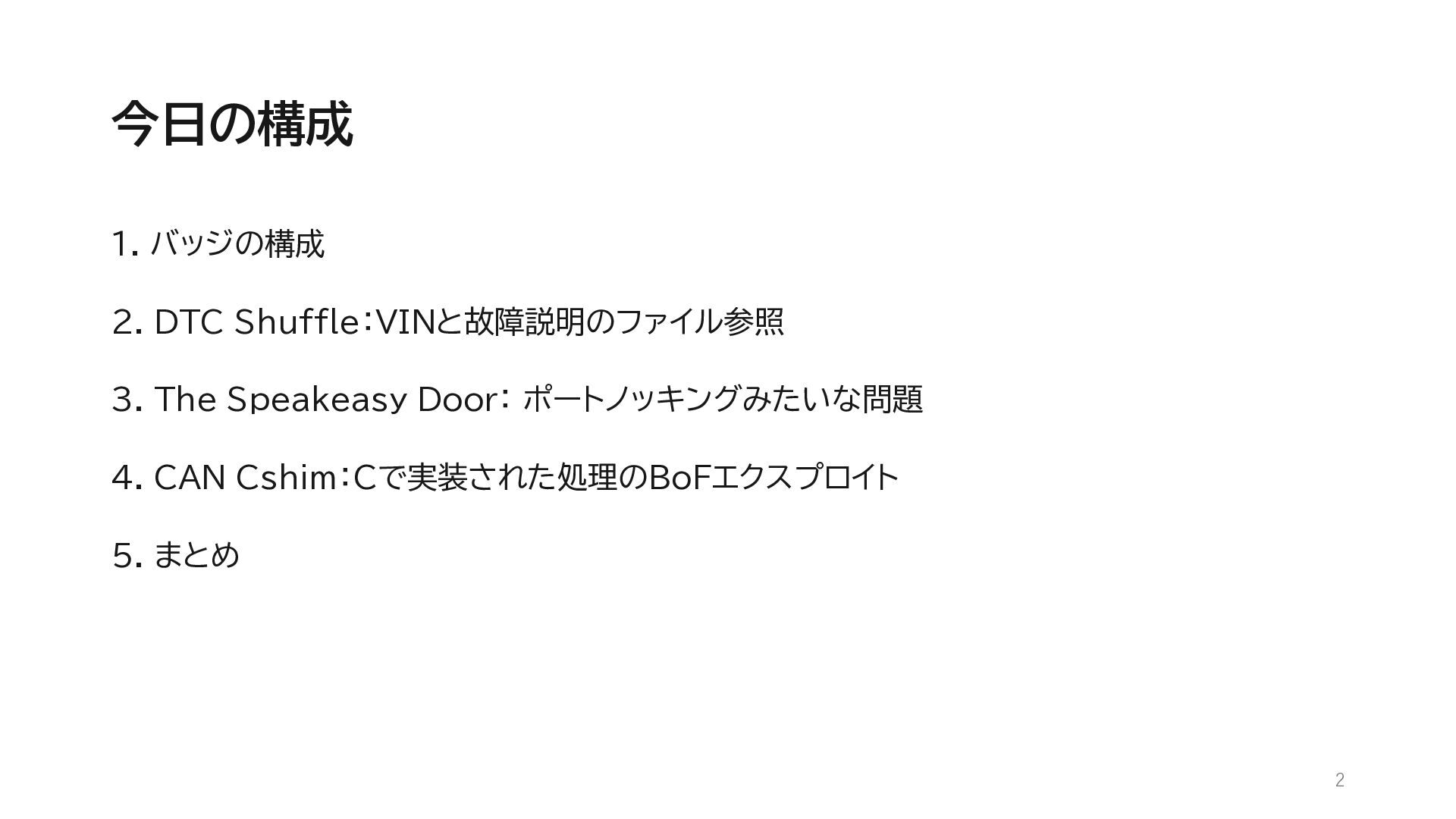

2. 今日の構成 1. バッジの構成 2. DTC Shuffle：VINと故障説明のファイル参照 3. The Speakeasy Door： ポートノッキングみたいな問題 4. CAN Cshim：Cで実装された処理のBoFエクスプロイト 5. まとめ 2

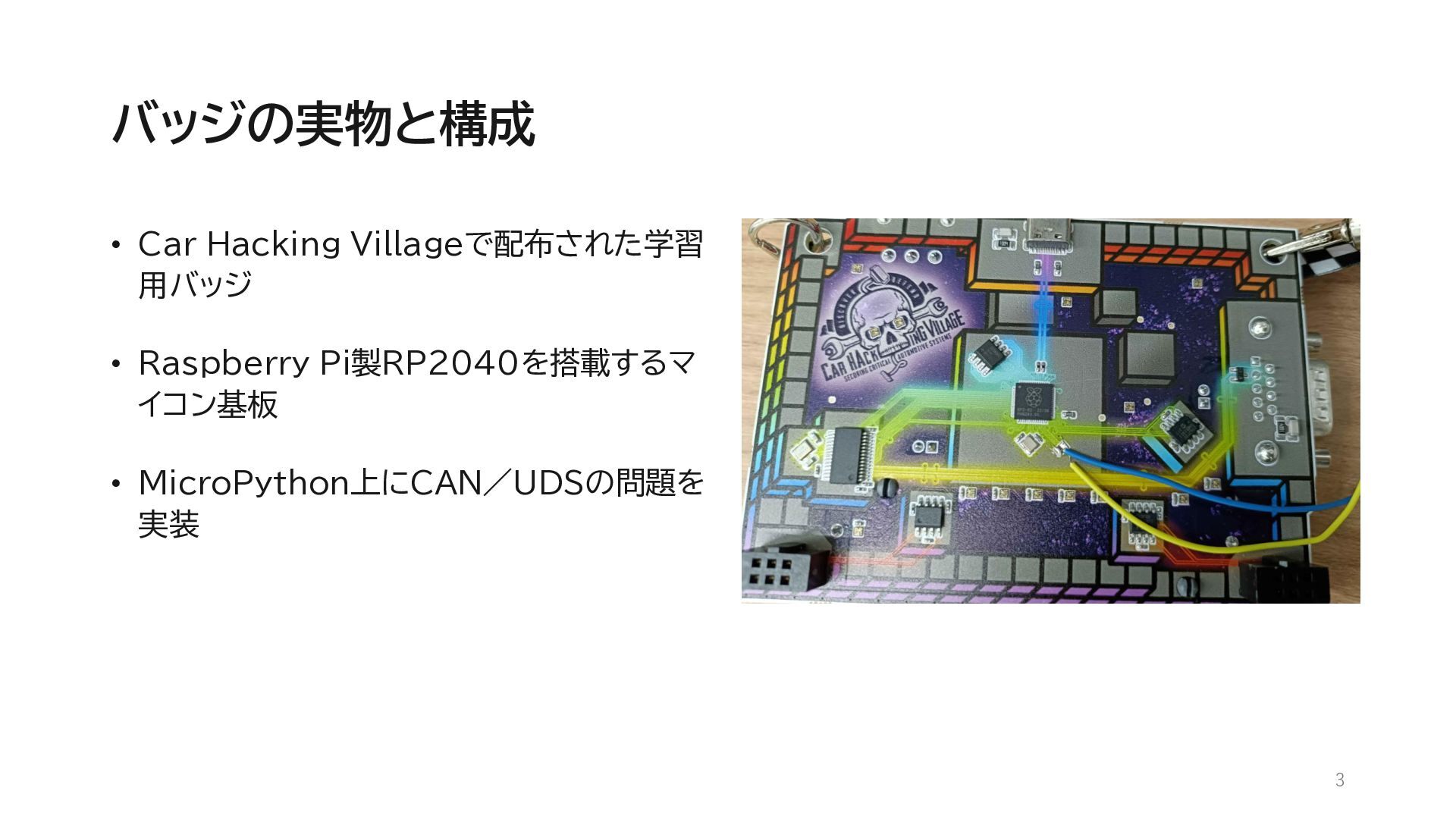

3. バッジの実物と構成 • Car Hacking Villageで配布された学習 用バッジ • Raspberry Pi製RP2040を搭載するマ イコン基板 • MicroPython上にCAN／UDSの問題を 実装 3

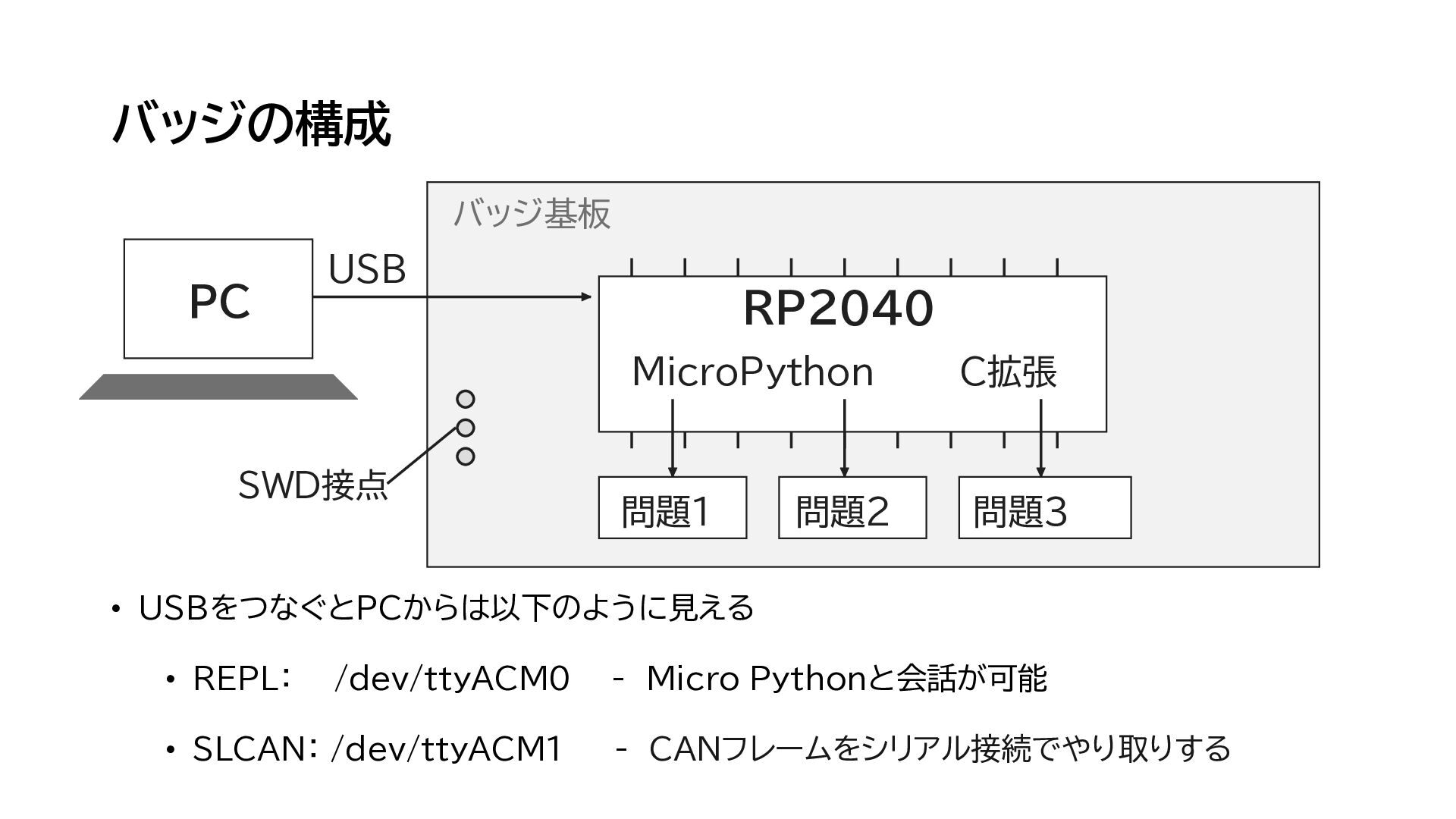

4. バッジの構成 バッジ基板 PC USB RP2040 SWD接点 MicroPython C拡張 問題１ 問題3 問題2 • USBをつなぐとPCからは以下のように見える • REPL： /dev/ttyACM0 • SLCAN： /dev/ttyACM1 - Micro Pythonと会話が可能 - CANフレームをシリアル接続でやり取りする

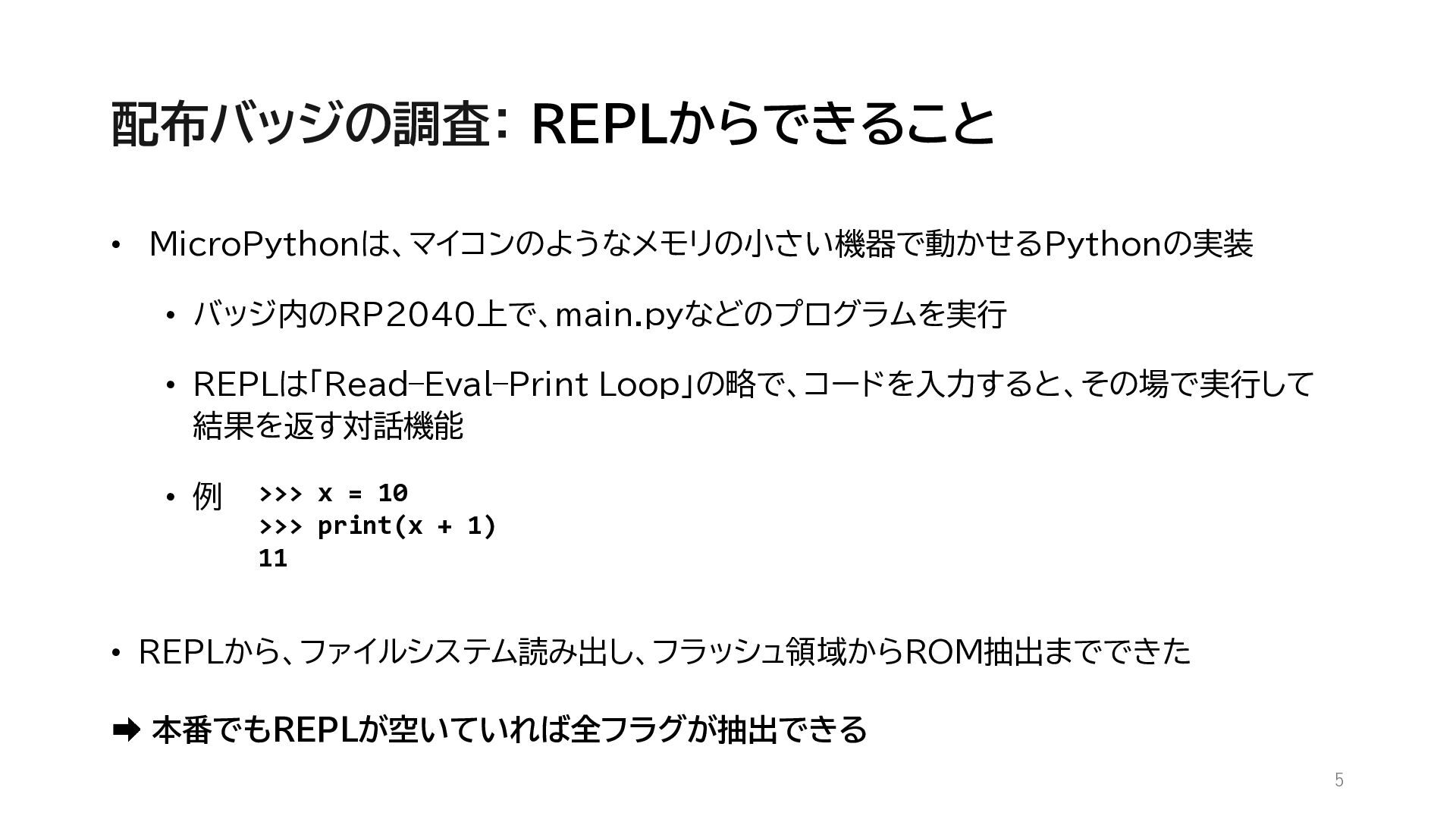

5. 配布バッジの調査： REPLからできること • MicroPythonは、マイコンのようなメモリの小さい機器で動かせるPythonの実装 • バッジ内のRP2040上で、main.pyなどのプログラムを実行 • REPLは「Read–Eval–Print Loop」の略で、コードを入力すると、その場で実行して 結果を返す対話機能 • 例 >>> x = 10 >>> print(x + 1) 11 • REPLから、ファイルシステム読み出し、フラッシュ領域からROM抽出までできた 本番でもREPLが空いていれば全フラグが抽出できる 5

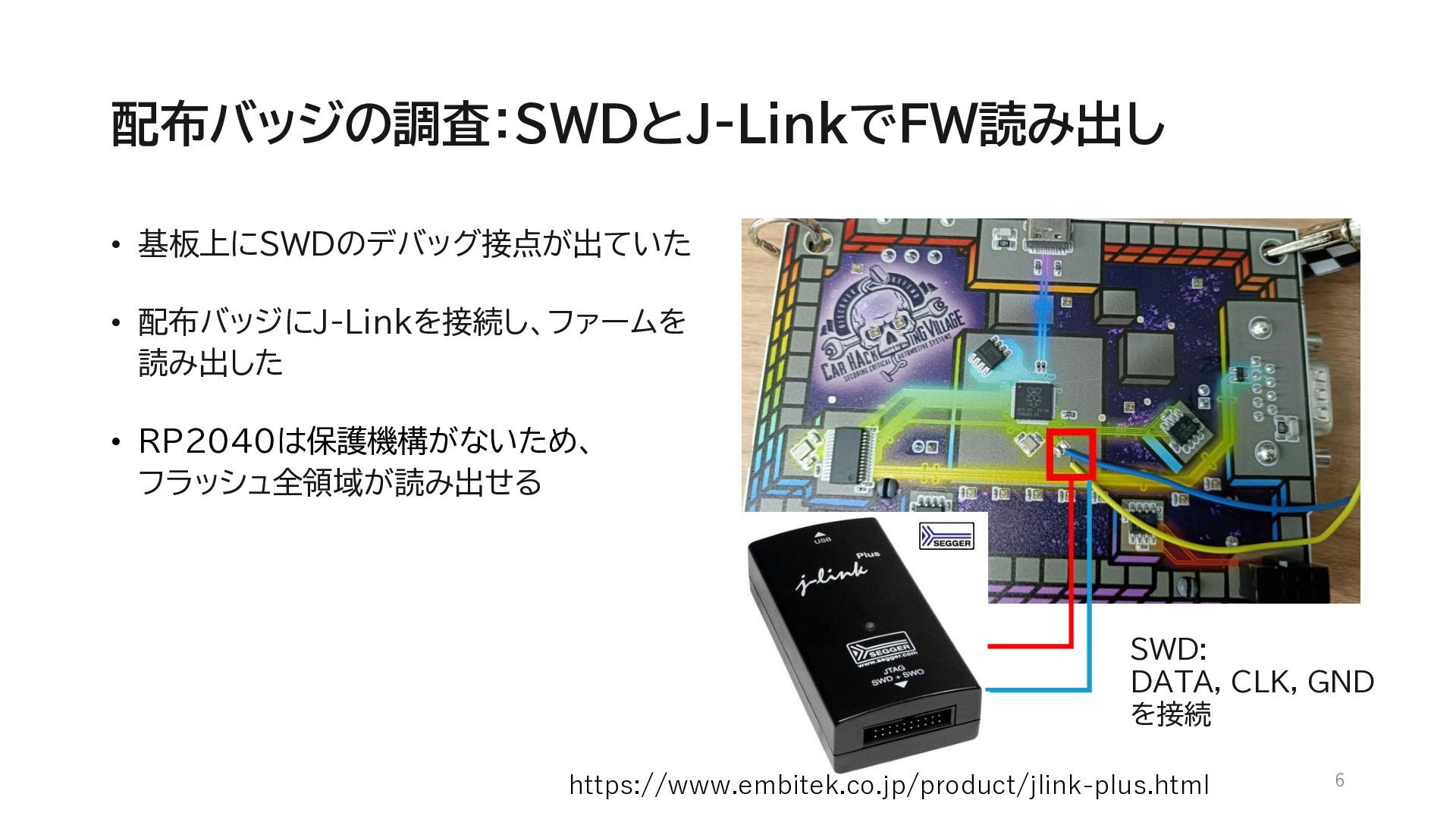

6. 配布バッジの調査：SWDとJ-LinkでFW読み出し • 基板上にSWDのデバッグ接点が出ていた • 配布バッジにJ-Linkを接続し、ファームを 読み出した • RP2040は保護機構がないため、 フラッシュ全領域が読み出せる SWD: DATA, CLK, GND を接続 https://www.embitek.co.jp/product/jlink-plus.html 6

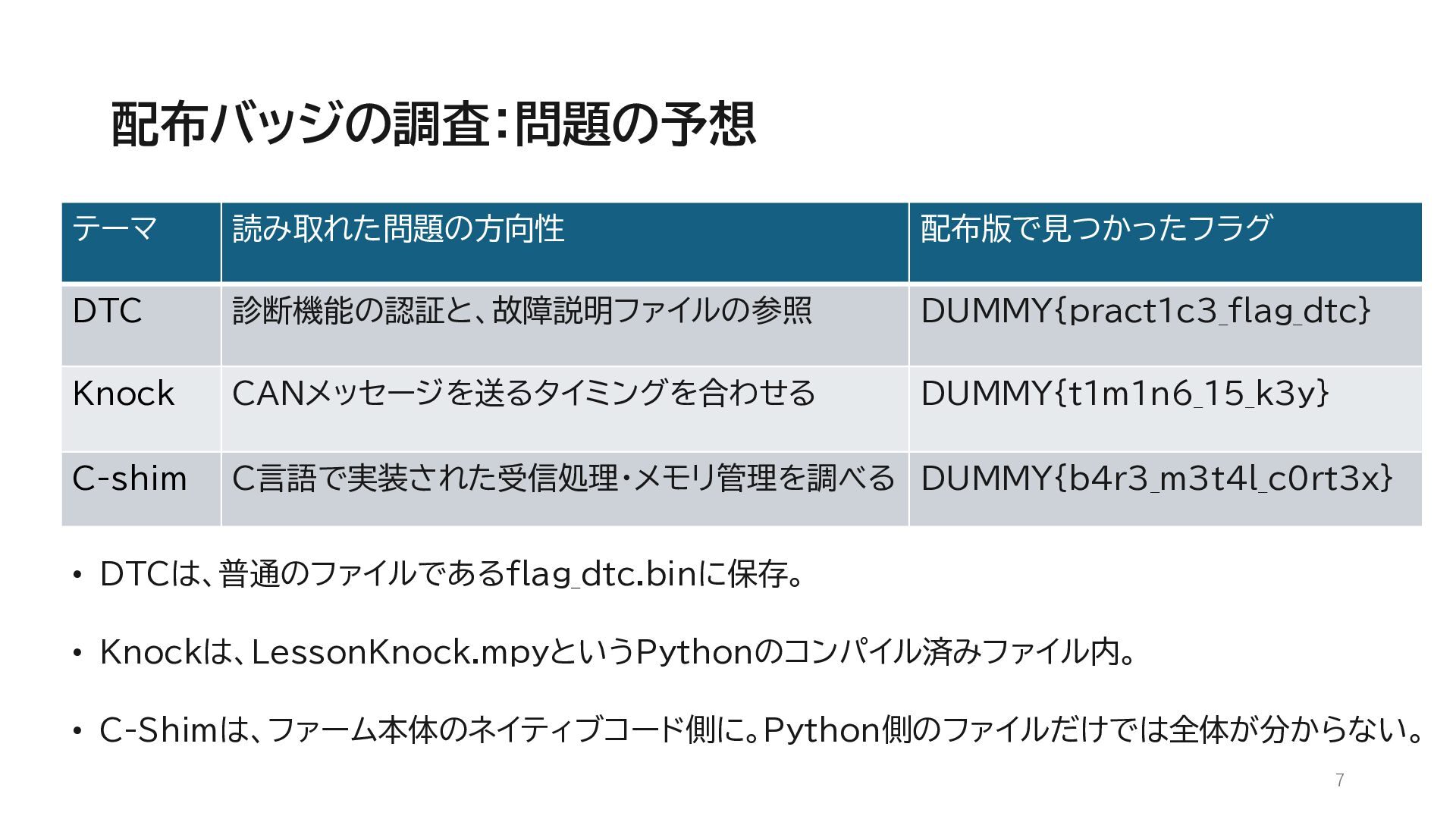

7. 配布バッジの調査：問題の予想 テーマ 読み取れた問題の方向性 配布版で見つかったフラグ DTC 診断機能の認証と、故障説明ファイルの参照 DUMMY{pract1c3_flag_dtc} Knock CANメッセージを送るタイミングを合わせる DUMMY{t1m1n6_15_k3y} C-shim C言語で実装された受信処理・メモリ管理を調べる DUMMY{b4r3_m3t4l_c0rt3x} • DTCは、普通のファイルであるflag_dtc.binに保存。 • Knockは、LessonKnock.mpyというPythonのコンパイル済みファイル内。 • C-Shimは、ファーム本体のネイティブコード側に。Python側のファイルだけでは全体が分からない。 7

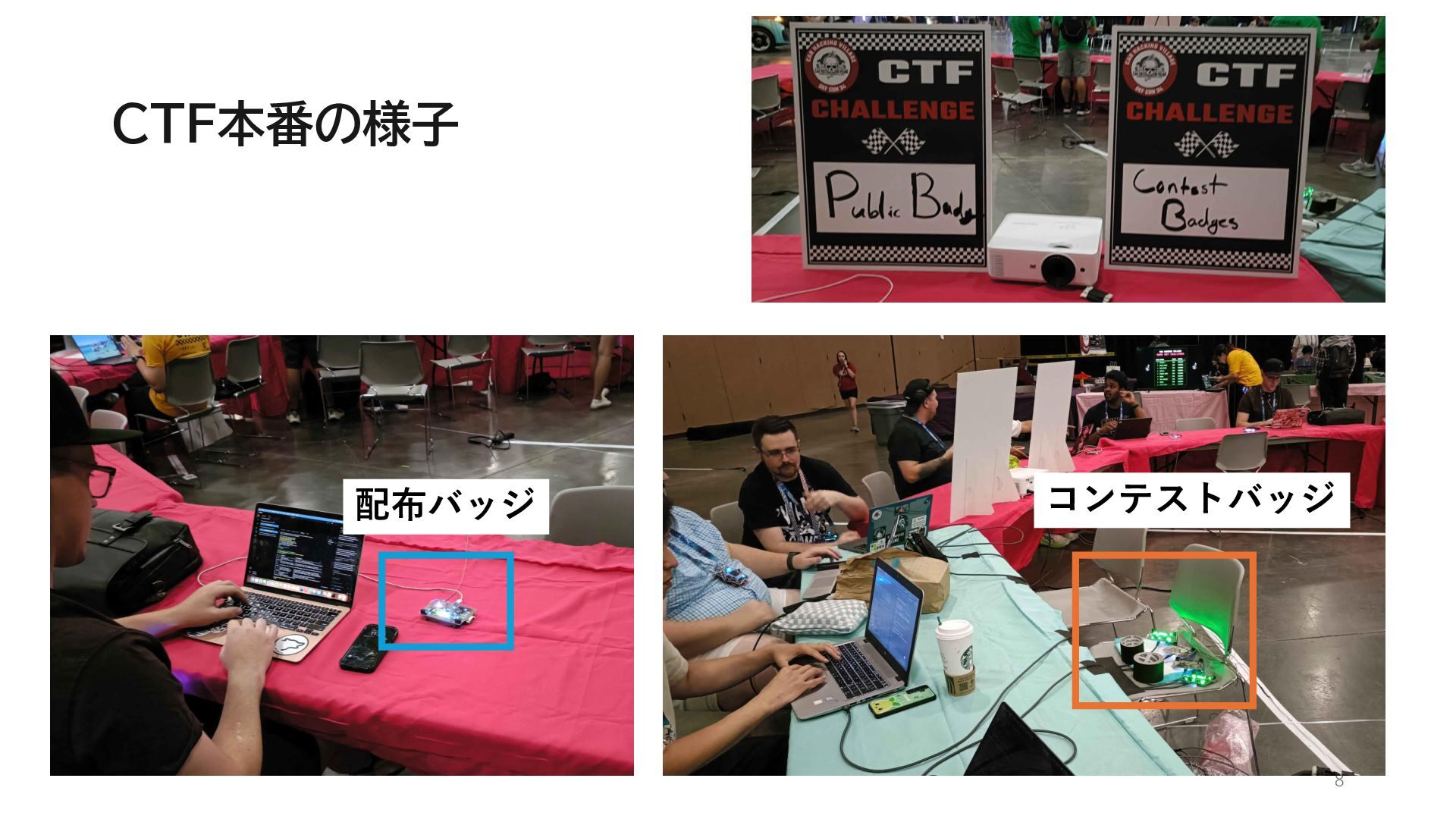

8. CTF本番の様子 配布バッジ コンテストバッジ 8

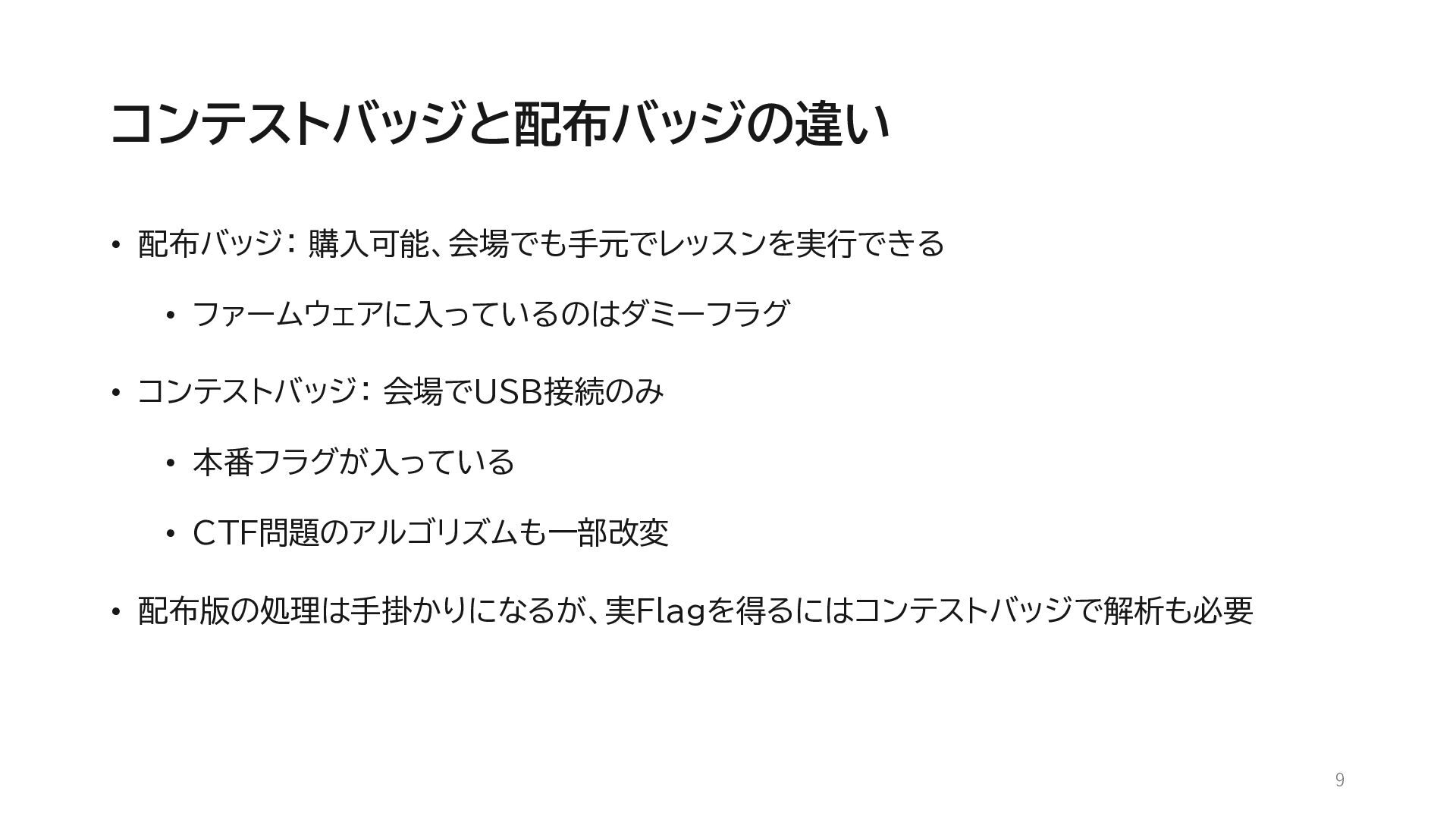

9. コンテストバッジと配布バッジの違い • 配布バッジ： 購入可能、会場でも手元でレッスンを実行できる • ファームウェアに入っているのはダミーフラグ • コンテストバッジ： 会場でUSB接続のみ • 本番フラグが入っている • CTF問題のアルゴリズムも一部改変 • 配布版の処理は手掛かりになるが、実Flagを得るにはコンテストバッジで解析も必要 9

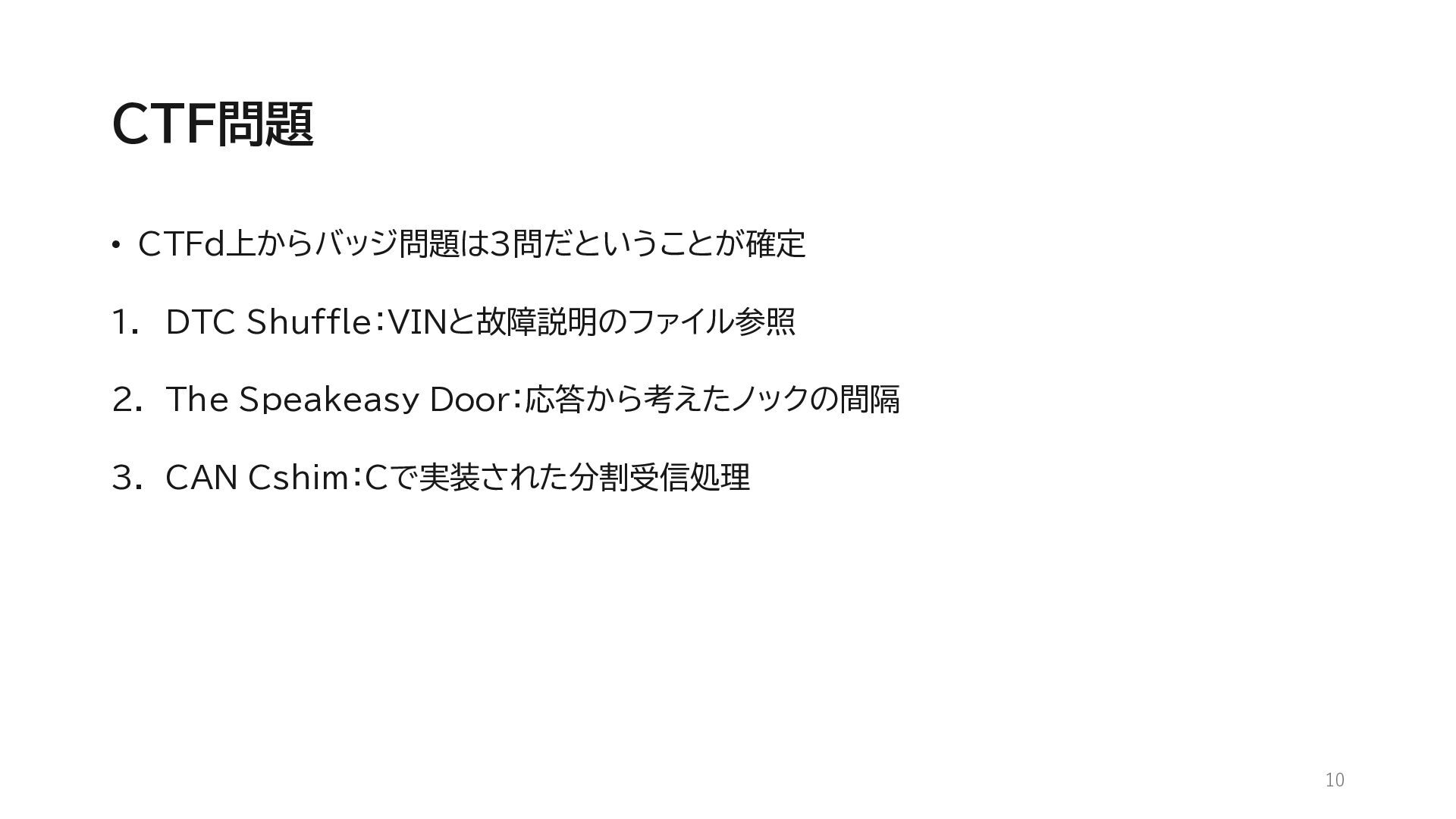

10. CTF問題 • CTFd上からバッジ問題は3問だということが確定 1. DTC Shuffle：VINと故障説明のファイル参照 2. The Speakeasy Door：応答から考えたノックの間隔 3. CAN Cshim：Cで実装された分割受信処理 10

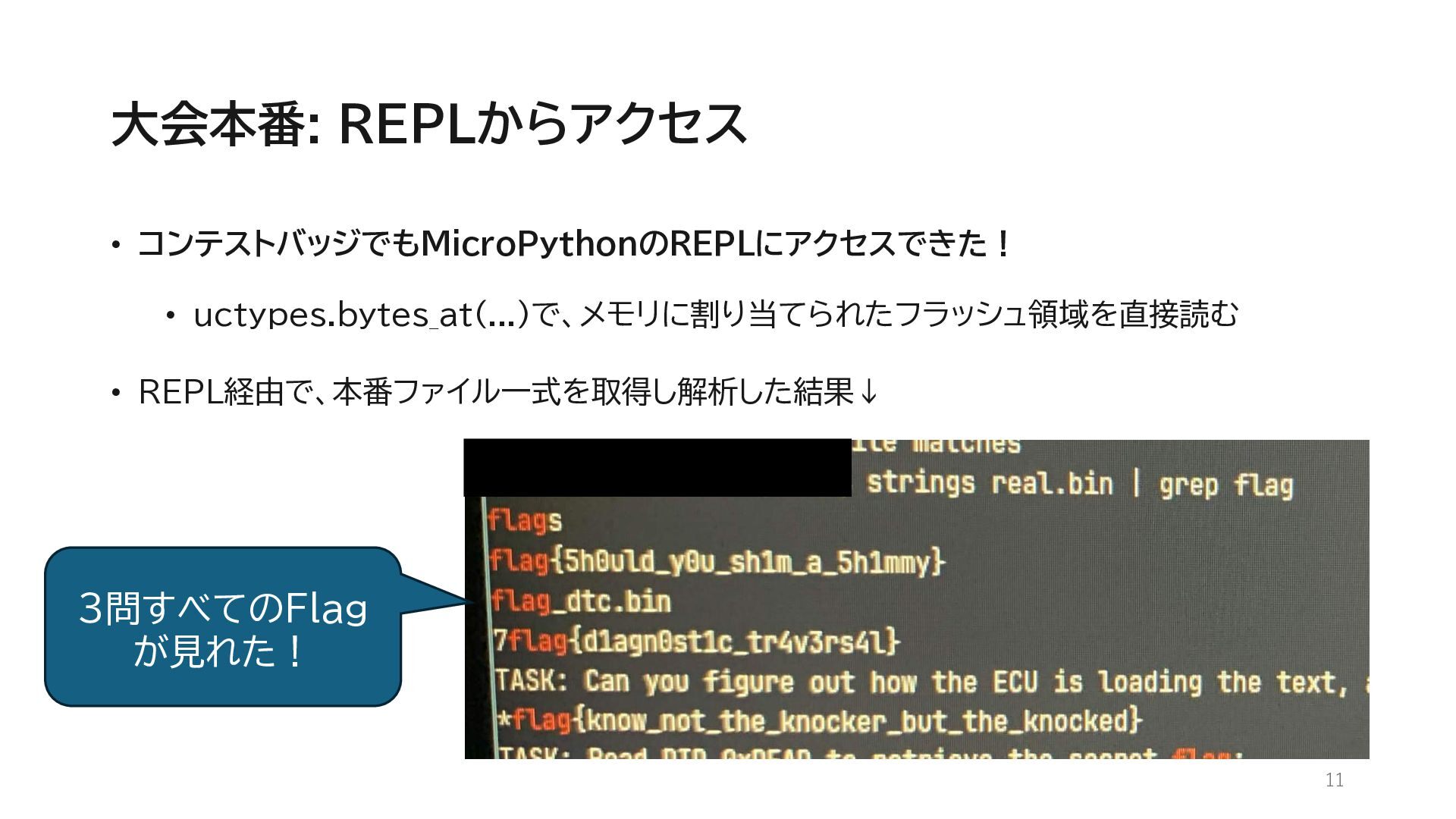

11. 大会本番: REPLからアクセス • コンテストバッジでもMicroPythonのREPLにアクセスできた！ • uctypes.bytes_at(...)で、メモリに割り当てられたフラッシュ領域を直接読む • REPL経由で、本番ファイル一式を取得し解析した結果↓ 3問すべてのFlag が見れた！ 11

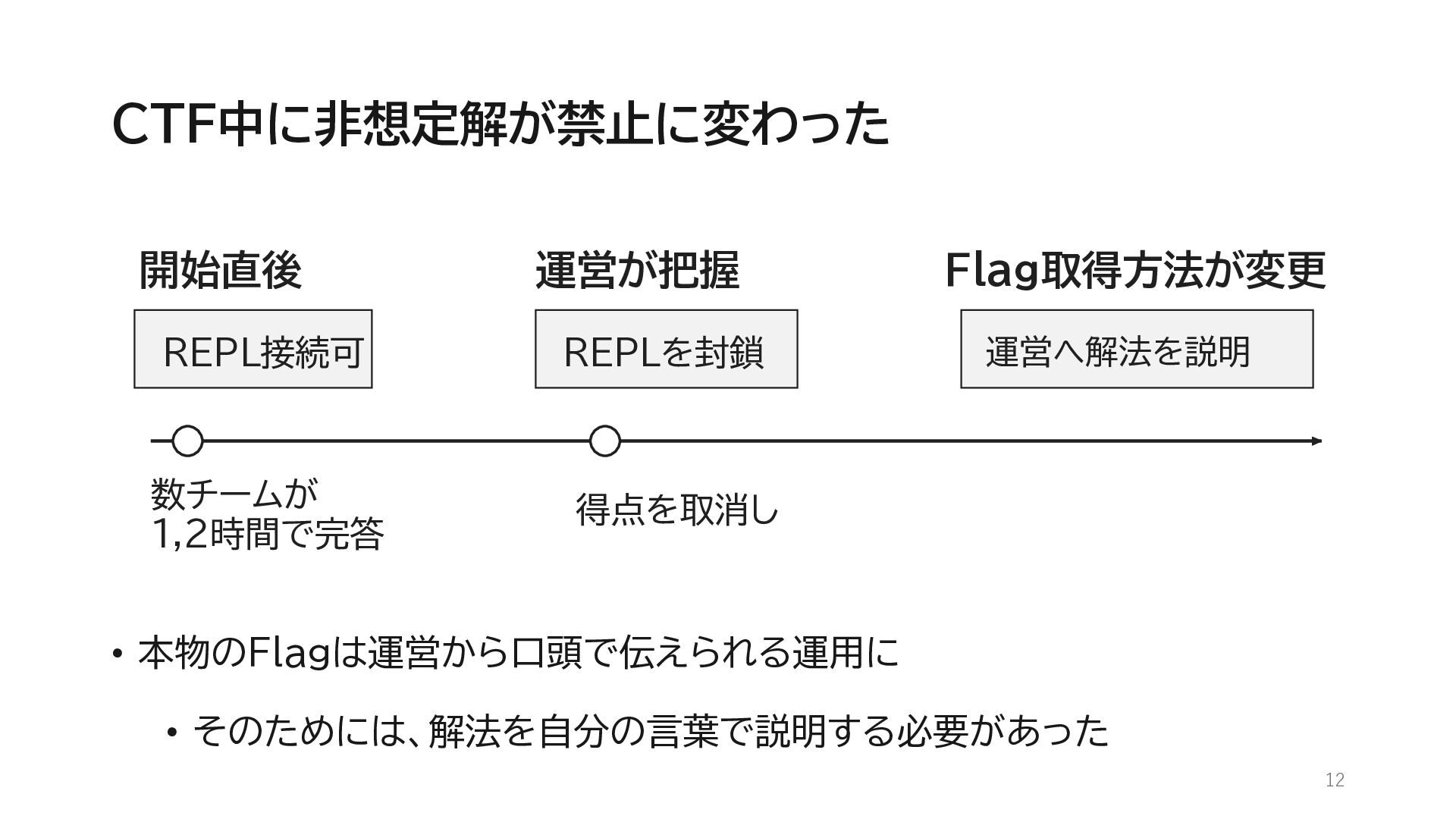

12. CTF中に非想定解が禁止に変わった 開始直後 運営が把握 REPL接続可 REPLを封鎖 数チームが 1,2時間で完答 得点を取消し Flag取得方法が変更 運営へ解法を説明 • 本物のFlagは運営から口頭で伝えられる運用に • そのためには、解法を自分の言葉で説明する必要があった 12

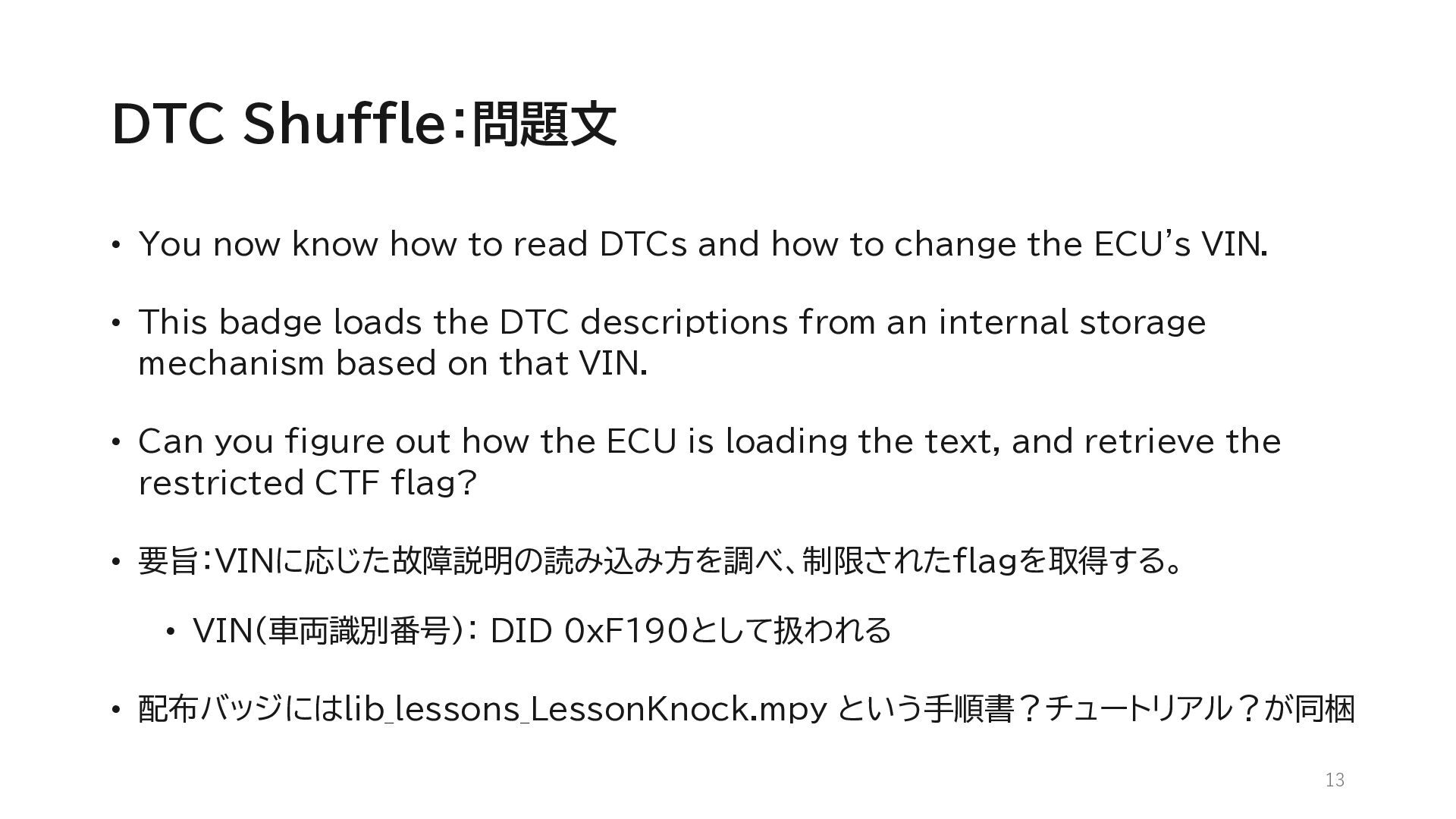

13. DTC Shuffle：問題文 • You now know how to read DTCs and how to change the ECU's VIN. • This badge loads the DTC descriptions from an internal storage mechanism based on that VIN. • Can you figure out how the ECU is loading the text, and retrieve the restricted CTF flag? • 要旨：VINに応じた故障説明の読み込み方を調べ、制限されたflagを取得する。 • VIN(車両識別番号)： DID 0xF190として扱われる • 配布バッジにはlib_lessons_LessonKnock.mpy という手順書？チュートリアル？が同梱 13

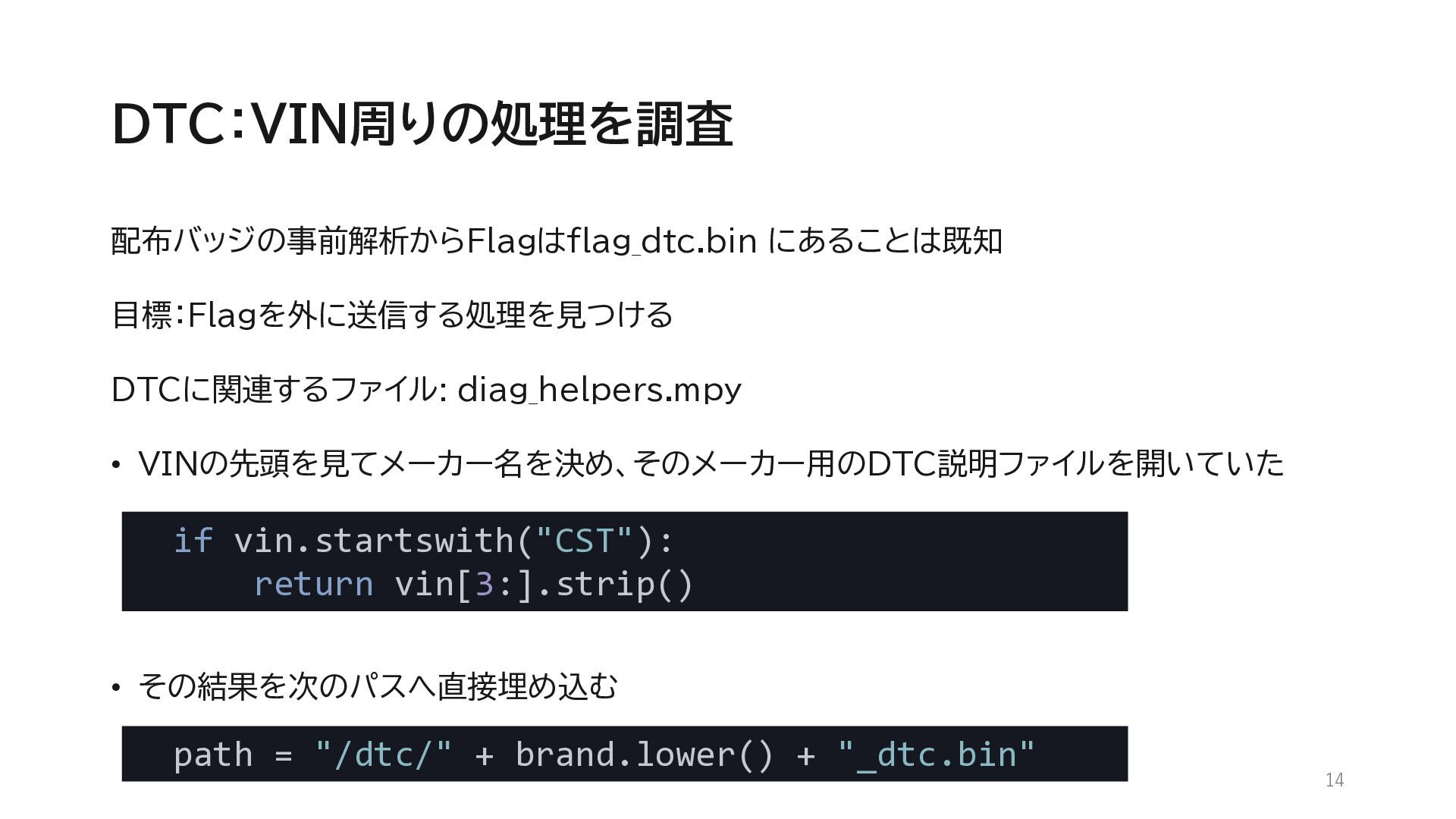

14. DTC：VIN周りの処理を調査 配布バッジの事前解析からFlagはflag_dtc.bin にあることは既知 目標：Flagを外に送信する処理を見つける DTCに関連するファイル: diag_helpers.mpy • VINの先頭を見てメーカー名を決め、そのメーカー用のDTC説明ファイルを開いていた if vin.startswith("CST"): return vin[3:].strip() • その結果を次のパスへ直接埋め込む path = "/dtc/" + brand.lower() + "_dtc.bin" 14

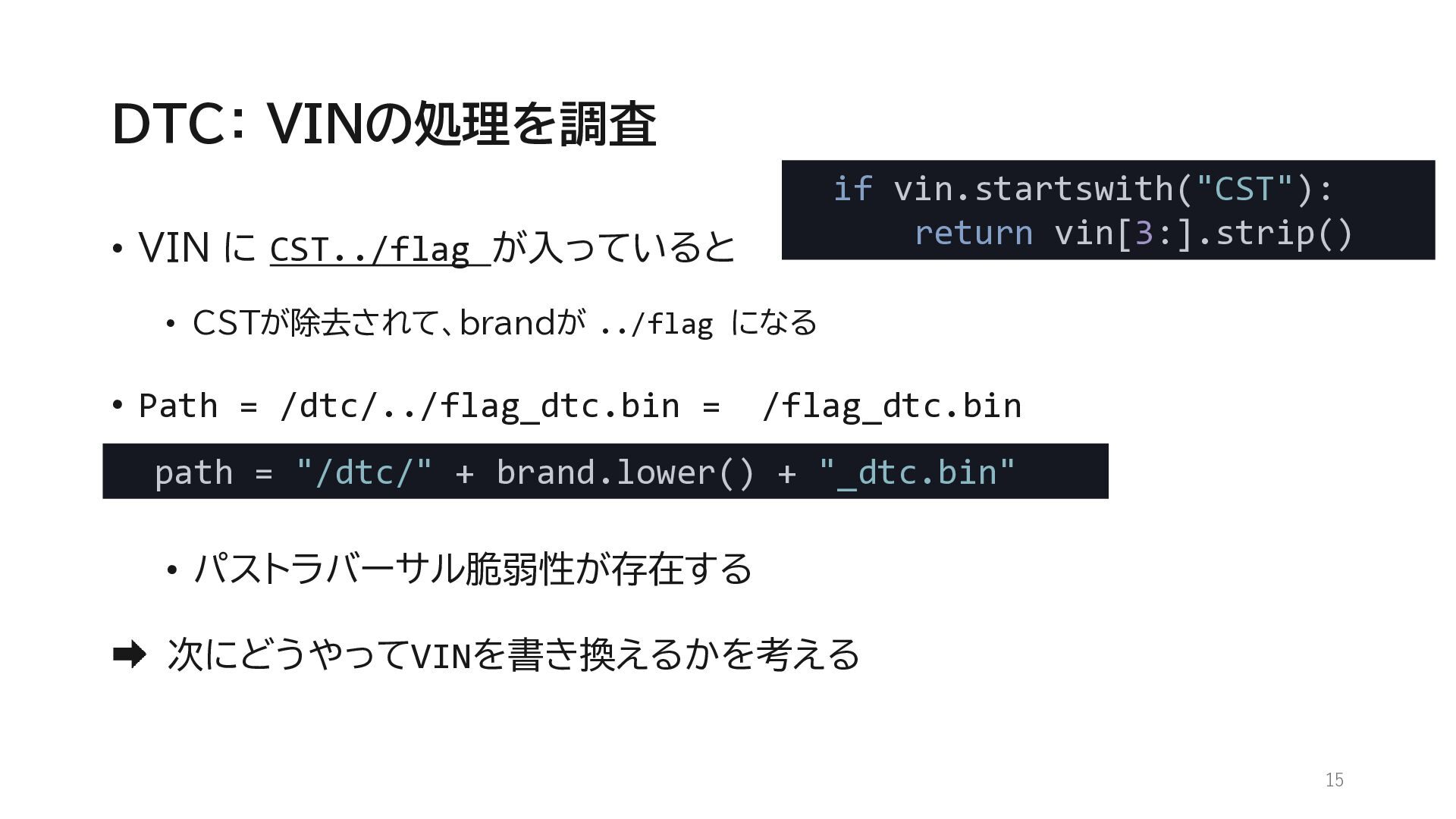

15. DTC： VINの処理を調査 if vin.startswith("CST"): return vin[3:].strip() • VIN に CST../flag が入っていると • CSTが除去されて、brandが ../flag になる • Path = /dtc/../flag_dtc.bin = /flag_dtc.bin path = "/dtc/" + brand.lower() + "_dtc.bin" • パストラバーサル脆弱性が存在する 次にどうやってVINを書き換えるかを考える 15

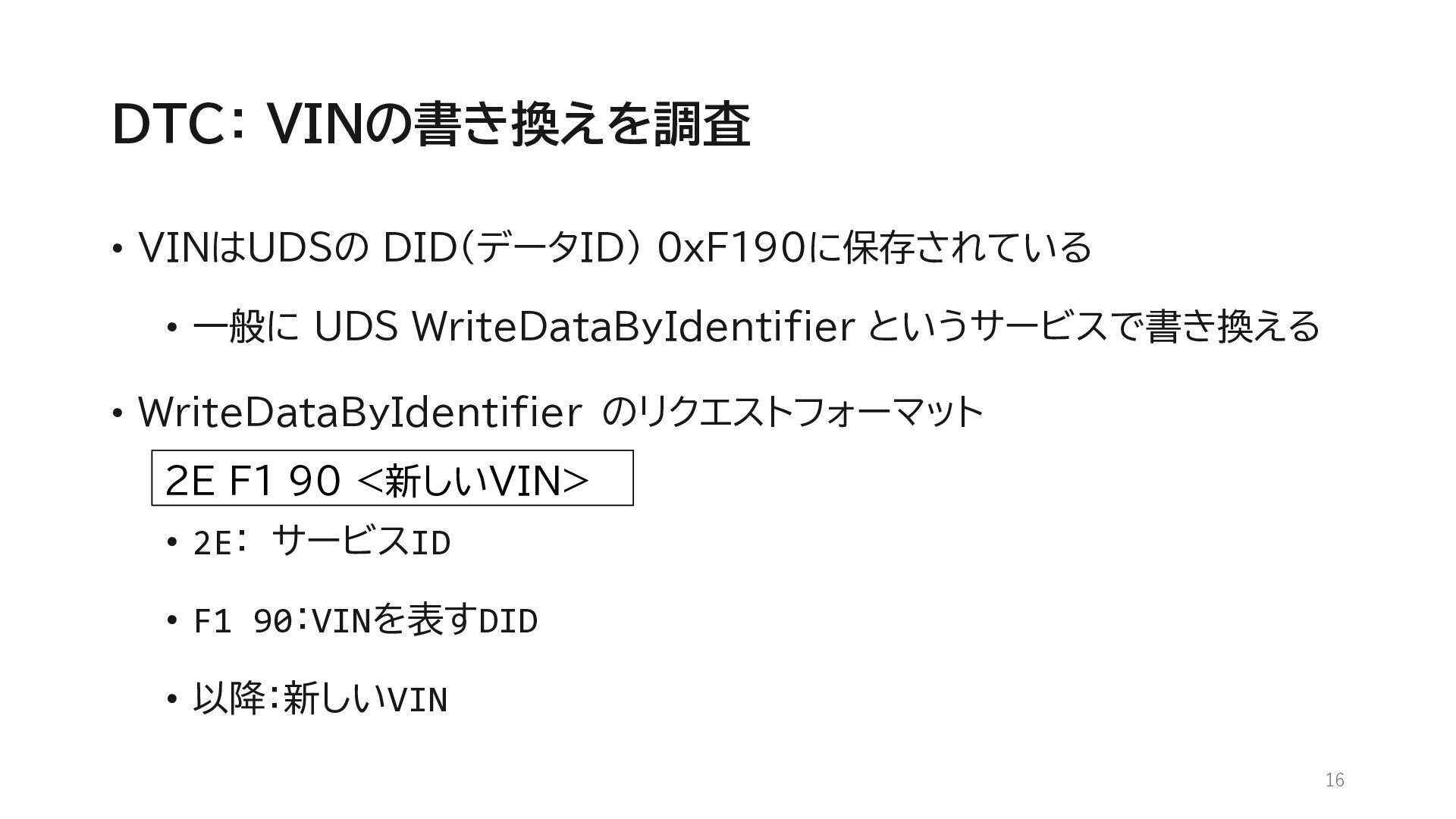

16. DTC： VINの書き換えを調査 • VINはUDSの DID（データID） 0xF190に保存されている • 一般に UDS WriteDataByIdentifier というサービスで書き換える • WriteDataByIdentifier のリクエストフォーマット 2E F1 90 <新しいVIN> • 2E： サービスID • F1 90：VINを表すDID • 以降：新しいVIN 16

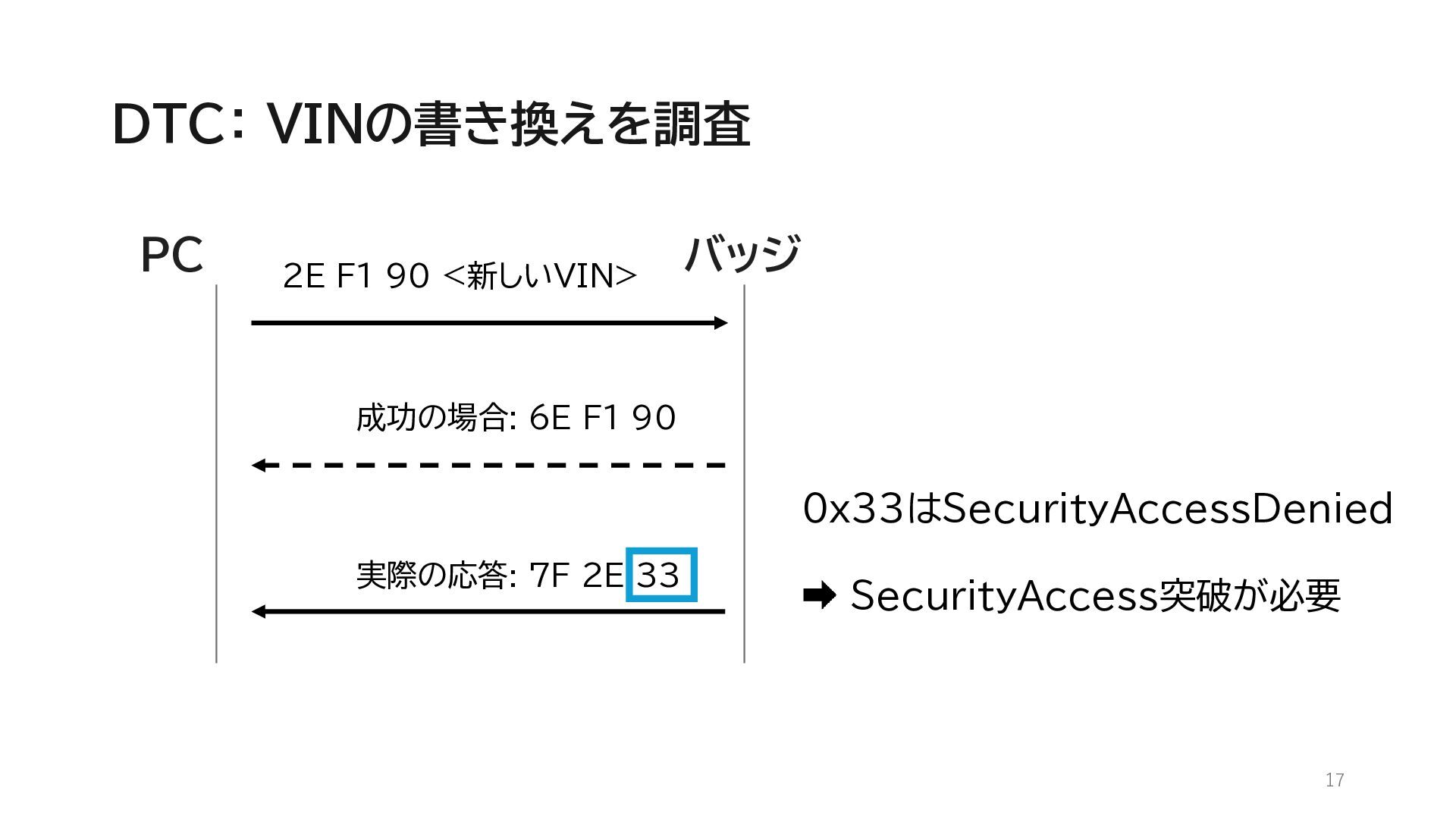

17. DTC： VINの書き換えを調査 PC 2E F1 90 <新しいVIN> バッジ 成功の場合: 6E F1 90 0x33はSecurityAccessDenied 実際の応答: 7F 2E 33 SecurityAccess突破が必要 17

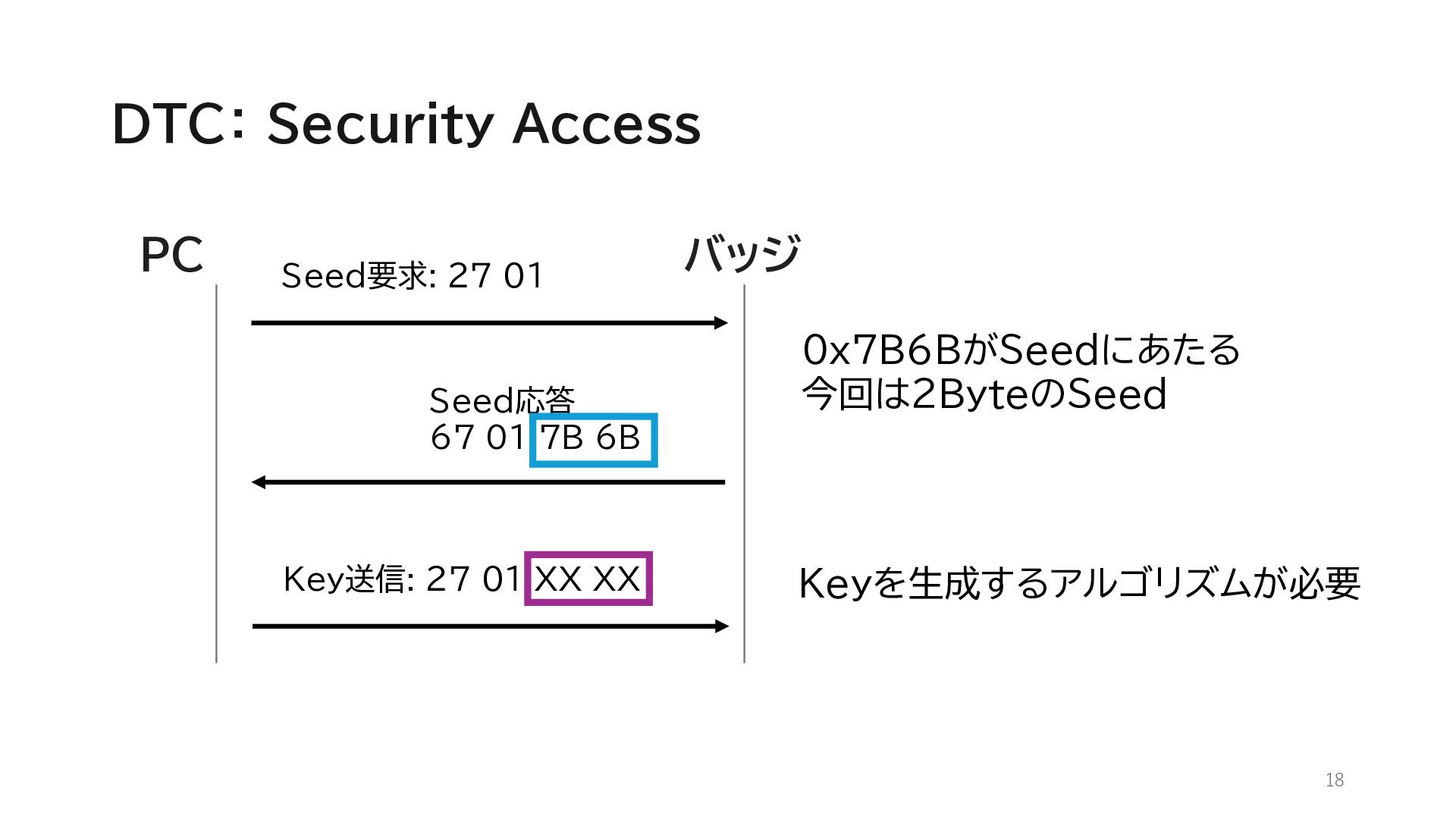

18. DTC： Security Access PC Seed要求: ２７ ０１ Seed応答 67 01 7B 6B Key送信: ２７ ０１ XX XX バッジ 0x7B6BがSeedにあたる 今回は2ByteのSeed Keyを生成するアルゴリズムが必要 18

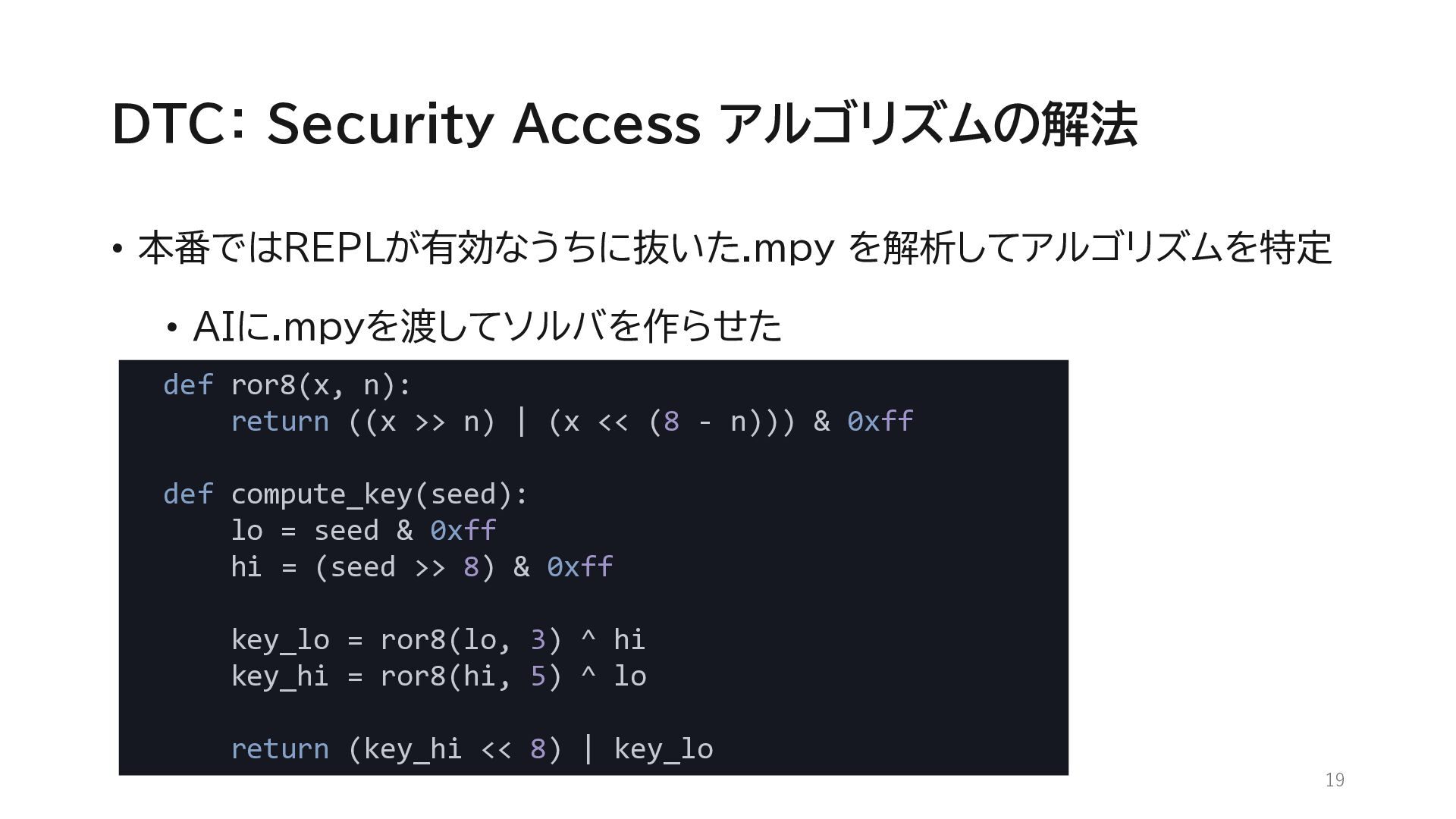

19. DTC： Security Access アルゴリズムの解法 • 本番ではREPLが有効なうちに抜いた.mpy を解析してアルゴリズムを特定 • AIに.mpyを渡してソルバを作らせた def ror8(x, n): return ((x >> n) | (x << (8 - n))) & 0xff def compute_key(seed): lo = seed & 0xff hi = (seed >> 8) & 0xff key_lo = ror8(lo, 3) ^ hi key_hi = ror8(hi, 5) ^ lo return (key_hi << 8) | key_lo 19

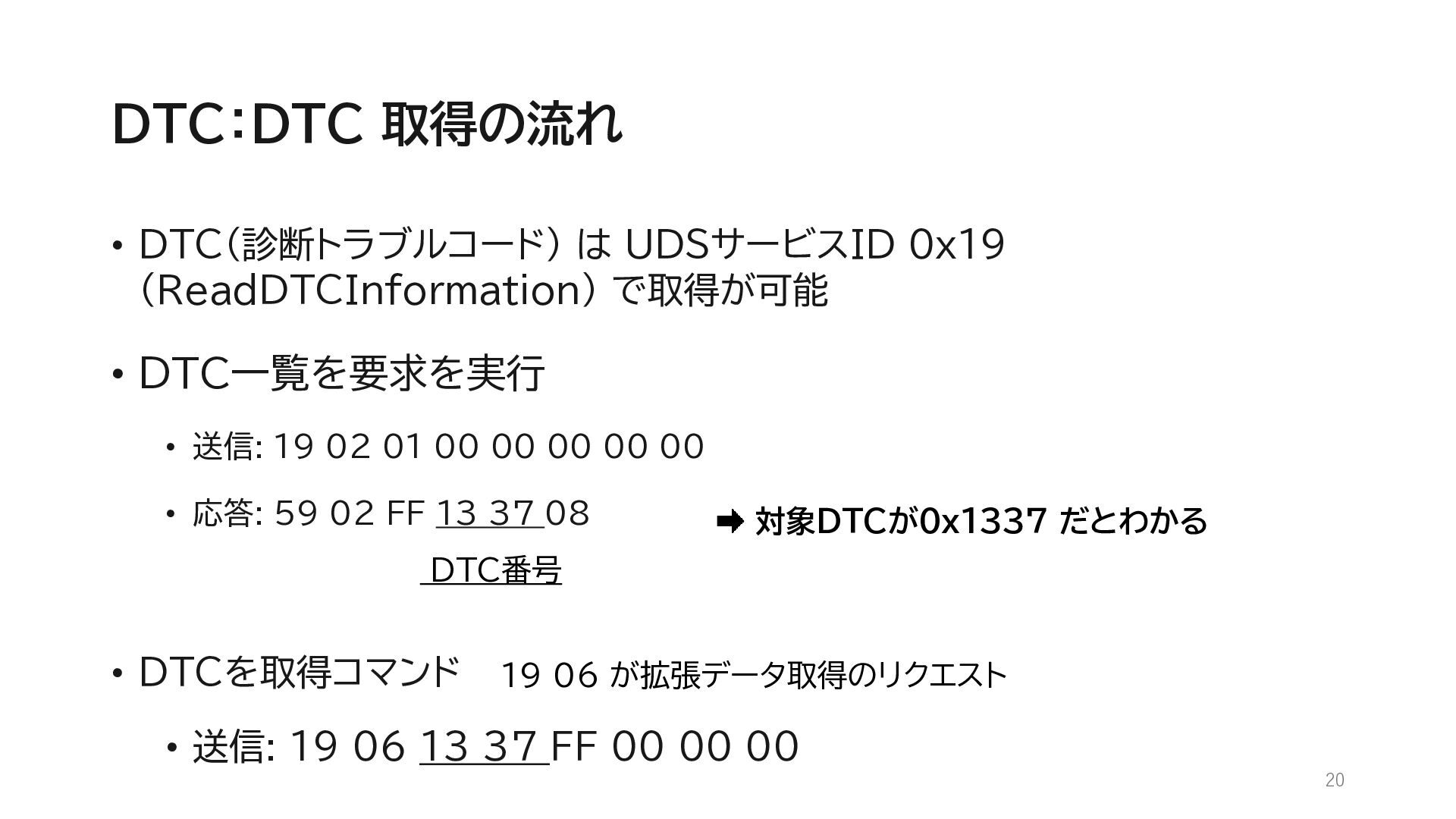

20. DTC：DTC 取得の流れ • DTC（診断トラブルコード） は UDSサービスID 0x19 （ReadDTCInformation） で取得が可能 • DTC一覧を要求を実行 • 送信: 19 02 01 00 00 00 00 00 • 応答: 59 02 FF 13 37 08 対象DTCが0x1337 だとわかる DTC番号 • DTCを取得コマンド 19 06 が拡張データ取得のリクエスト • 送信: 19 06 13 37 FF 00 00 00 20

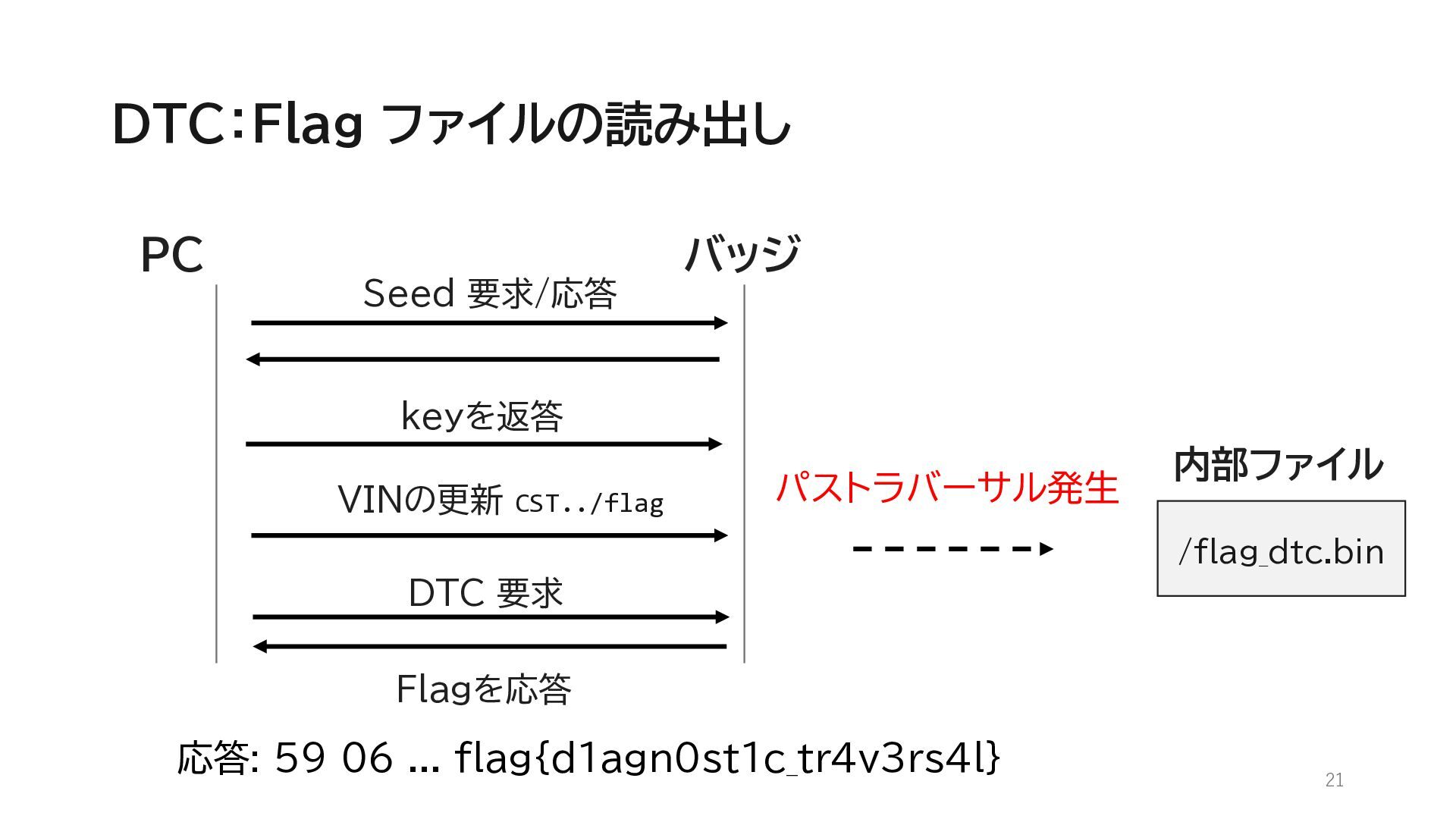

21. DTC：Flag ファイルの読み出し PC バッジ Seed 要求/応答 keyを返答 VINの更新 CST../flag パストラバーサル発生 内部ファイル /flag_dtc.bin DTC 要求 Flagを応答 応答: 59 06 ... flag{d1agn0st1c_tr4v3rs4l} 21

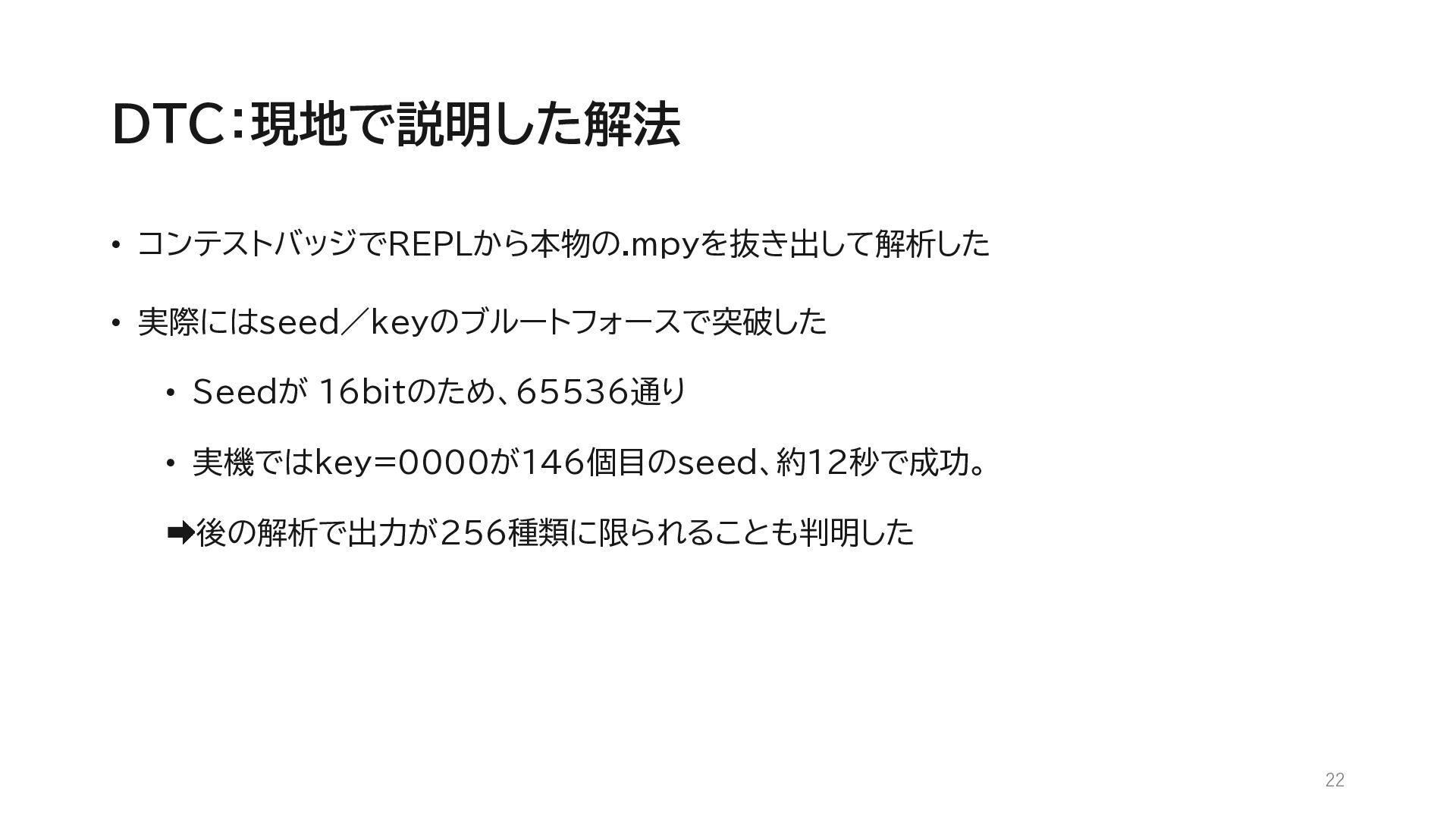

22. DTC：現地で説明した解法 • コンテストバッジでREPLから本物の.mpyを抜き出して解析した • 実際にはseed／keyのブルートフォースで突破した • Seedが 16bitのため、65536通り • 実機ではkey=0000が146個目のseed、約12秒で成功。 後の解析で出力が256種類に限られることも判明した 22

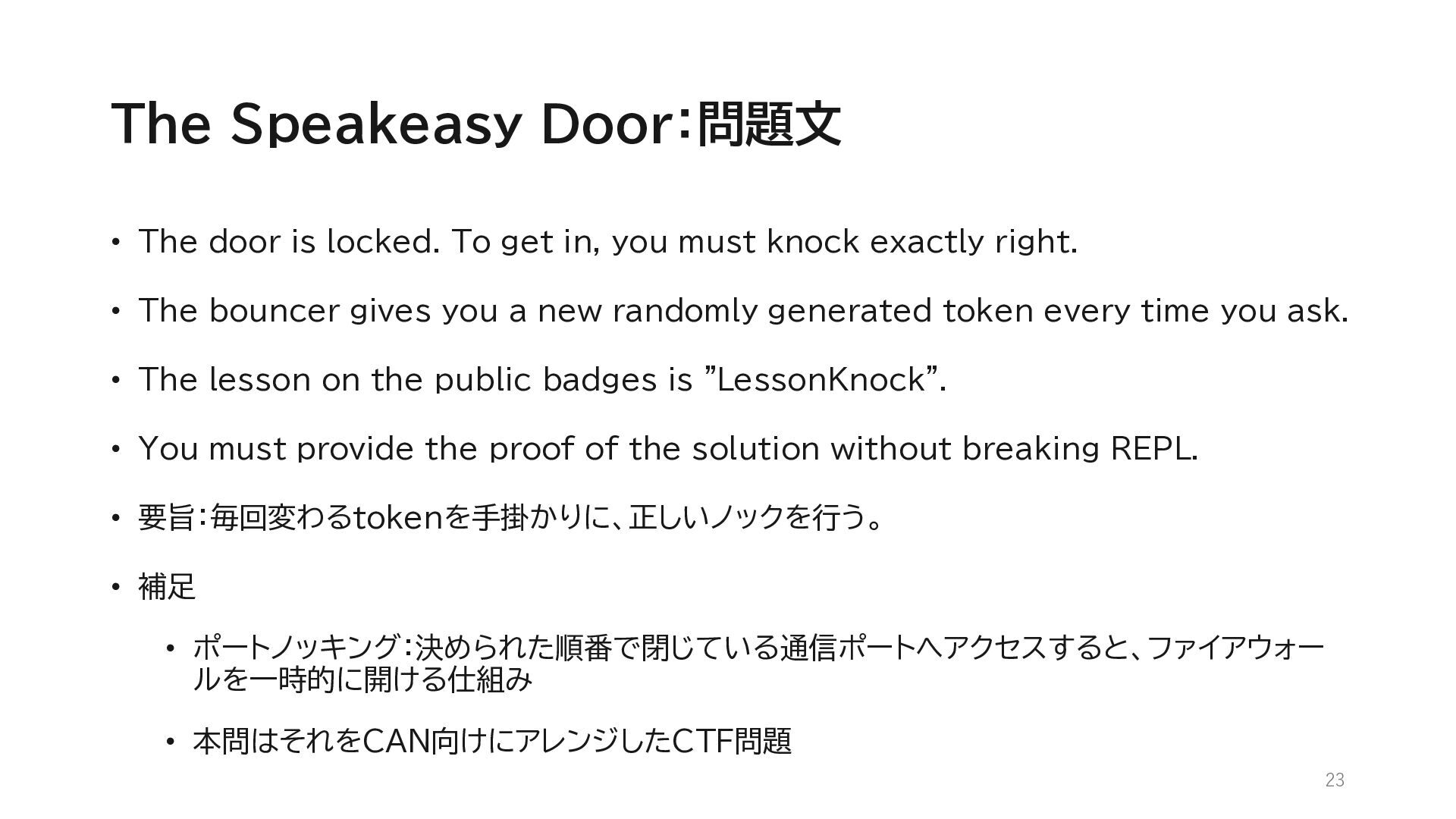

23. The Speakeasy Door：問題文 • The door is locked. To get in, you must knock exactly right. • The bouncer gives you a new randomly generated token every time you ask. • The lesson on the public badges is "LessonKnock". • You must provide the proof of the solution without breaking REPL. • 要旨：毎回変わるtokenを手掛かりに、正しいノックを行う。 • 補足 • ポートノッキング：決められた順番で閉じている通信ポートへアクセスすると、ファイアウォー ルを一時的に開ける仕組み • 本問はそれをCAN向けにアレンジしたCTF問題 23

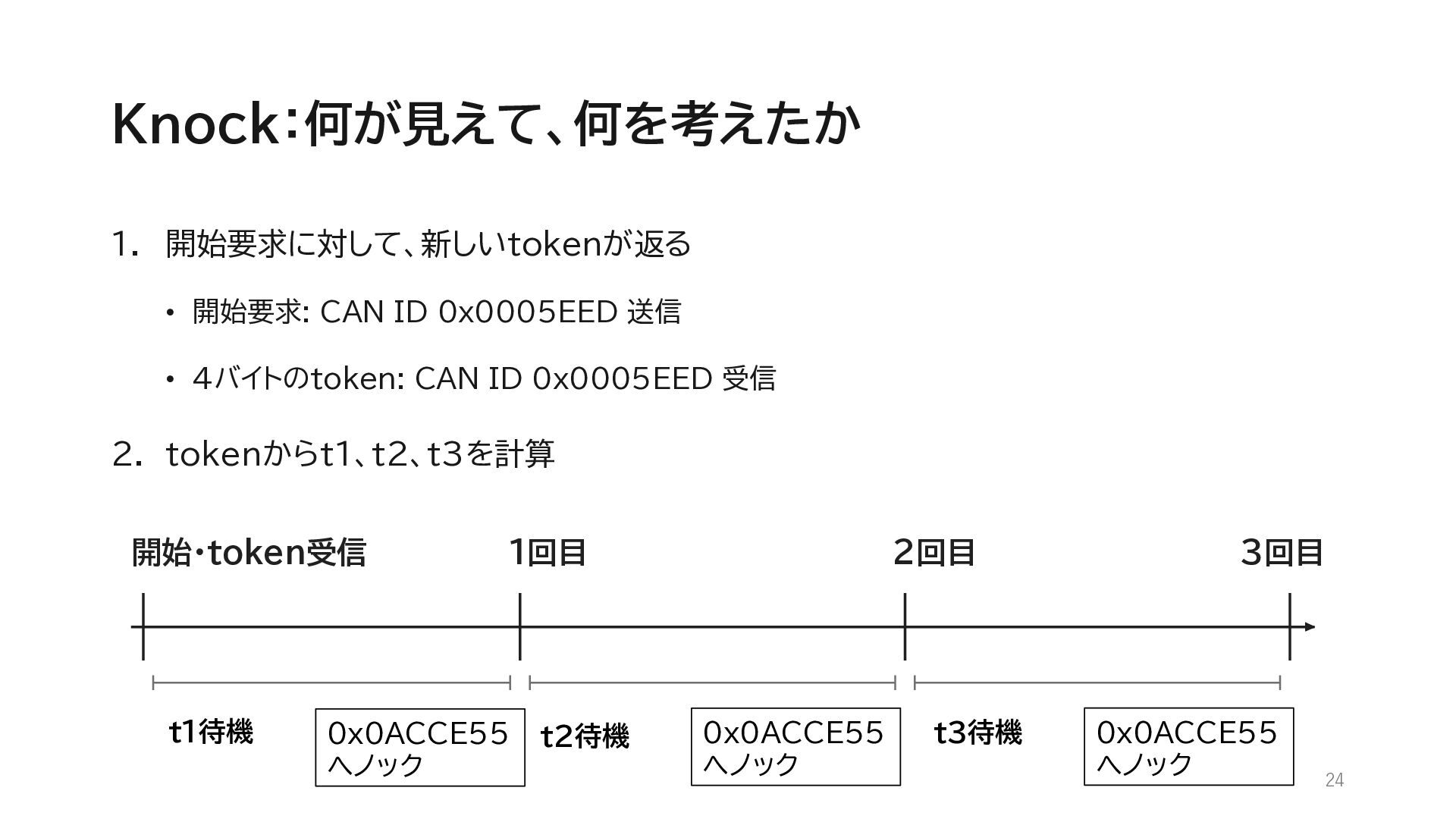

24. Knock：何が見えて、何を考えたか 1. 開始要求に対して、新しいtokenが返る • 開始要求: CAN ID 0x0005EED 送信 • 4バイトのtoken: CAN ID 0x0005EED 受信 2. tokenからt1、t2、t3を計算 開始・token受信 t1待機 1回目 0x0ACCE55 へノック t2待機 2回目 0x0ACCE55 へノック t3待機 3回目 0x0ACCE55 へノック 24

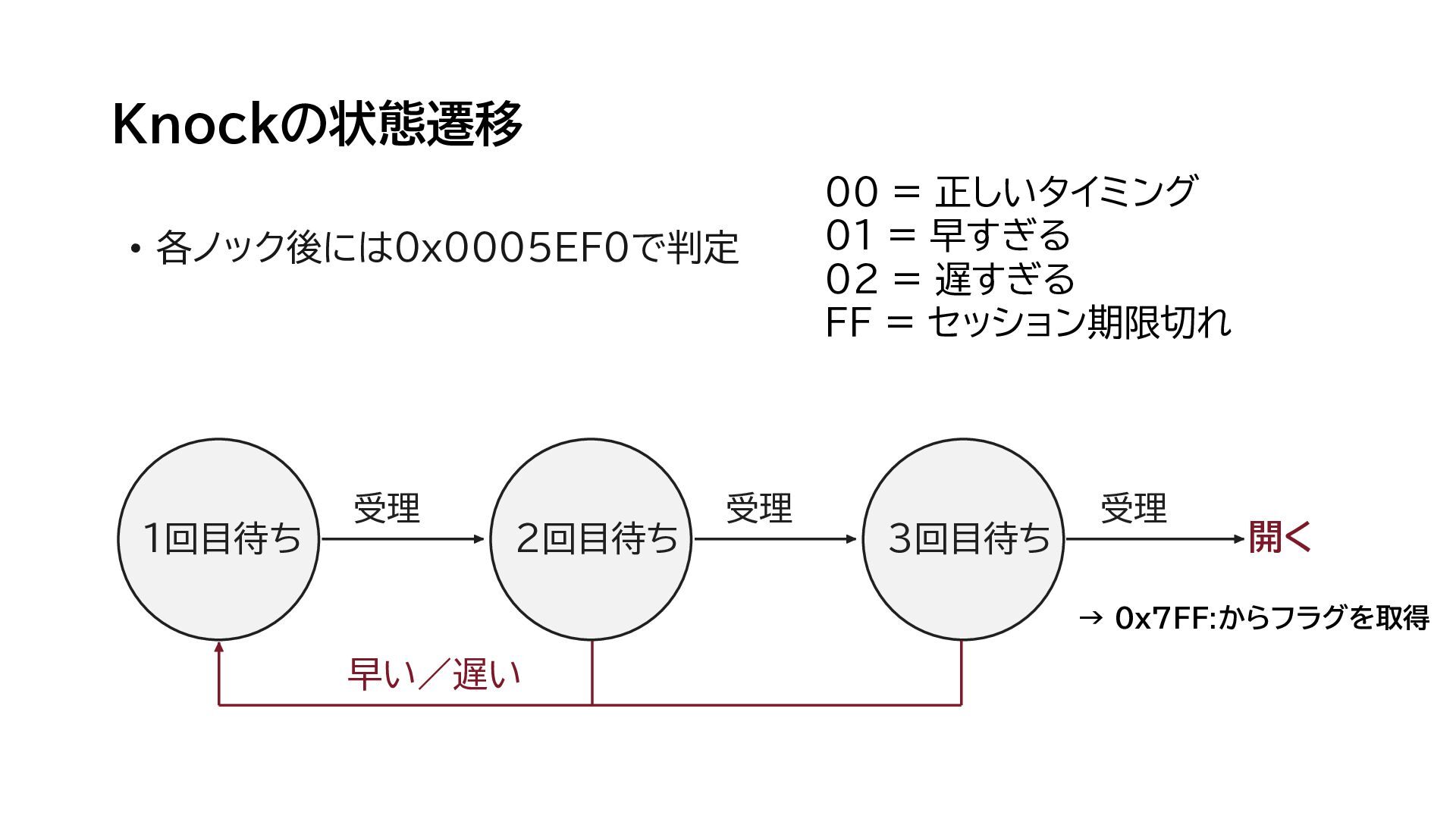

25. Knockの状態遷移 • 各ノック後には0x0005EF0で判定 1回目待ち 受理 2回目待ち 受理 00 = 正しいタイミング 01 = 早すぎる 02 = 遅すぎる FF = セッション期限切れ 3回目待ち 受理 開く → 0x7FF:からフラグを取得 早い／遅い

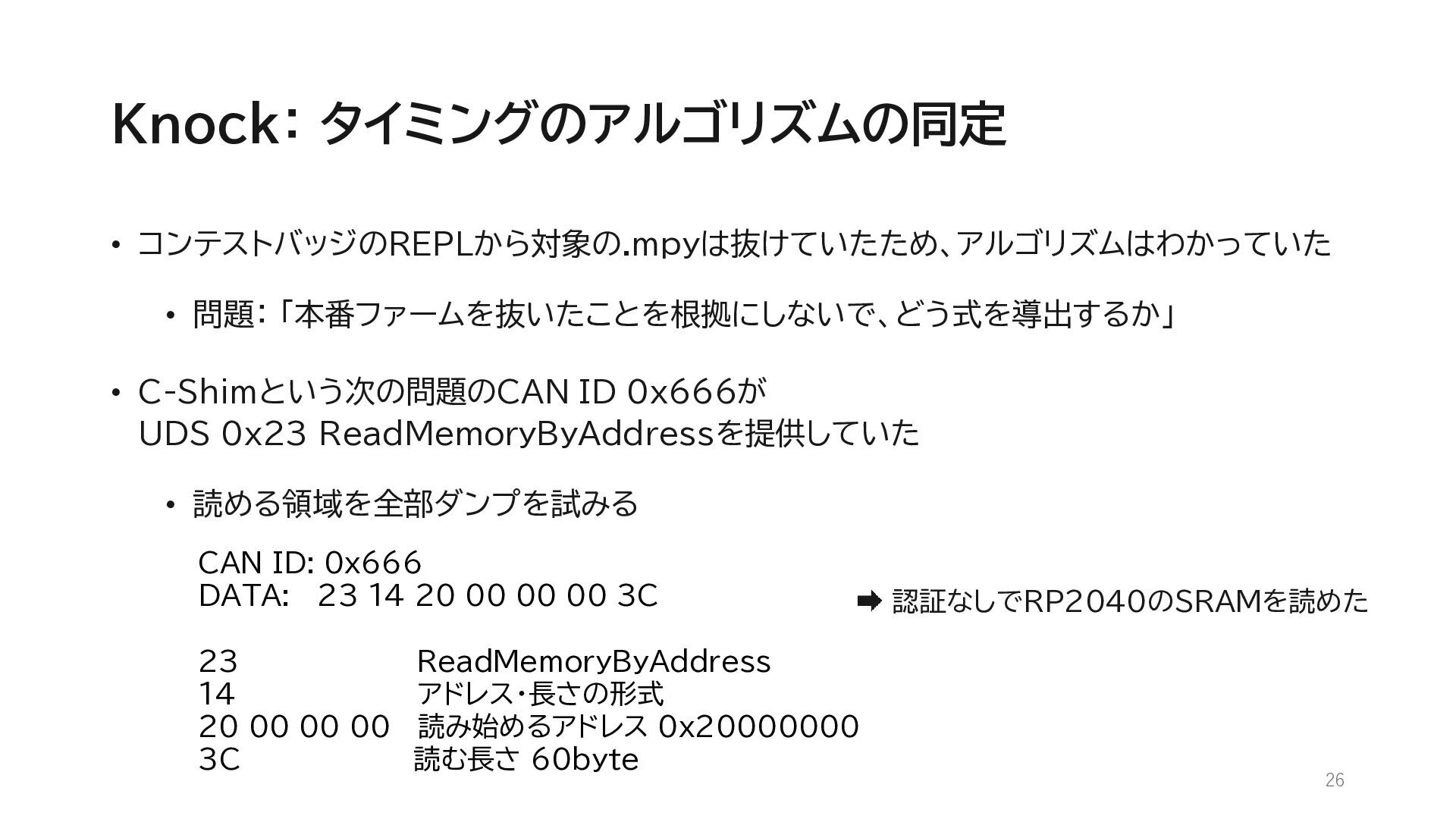

26. Knock： タイミングのアルゴリズムの同定 • コンテストバッジのREPLから対象の.mpyは抜けていたため、アルゴリズムはわかっていた • 問題： 「本番ファームを抜いたことを根拠にしないで、どう式を導出するか」 • C-Shimという次の問題のCAN ID 0x666が UDS 0x23 ReadMemoryByAddressを提供していた • 読める領域を全部ダンプを試みる CAN ID: 0x666 DATA: 23 14 20 00 00 00 3C 23 14 20 00 00 00 3C ReadMemoryByAddress アドレス・長さの形式 読み始めるアドレス 0x20000000 読む長さ 60byte 認証なしでRP2040のSRAMを読めた 26

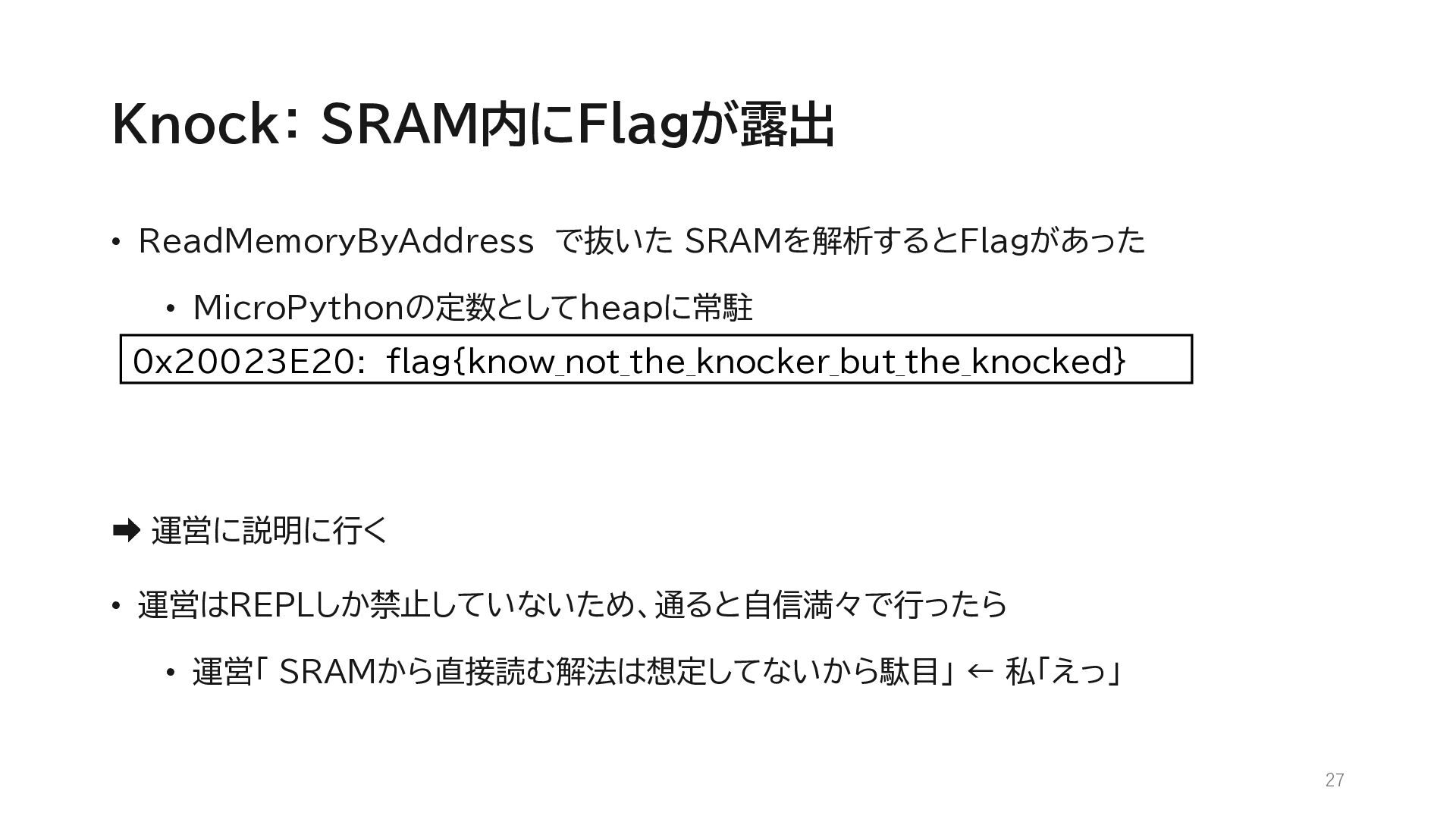

27. Knock： SRAM内にFlagが露出 • ReadMemoryByAddress で抜いた SRAMを解析するとFlagがあった • MicroPythonの定数としてheapに常駐 0x20023E20: flag{know_not_the_knocker_but_the_knocked} 運営に説明に行く • 運営はREPLしか禁止していないため、通ると自信満々で行ったら • 運営「 SRAMから直接読む解法は想定してないから駄目」 ← 私「えっ」 27

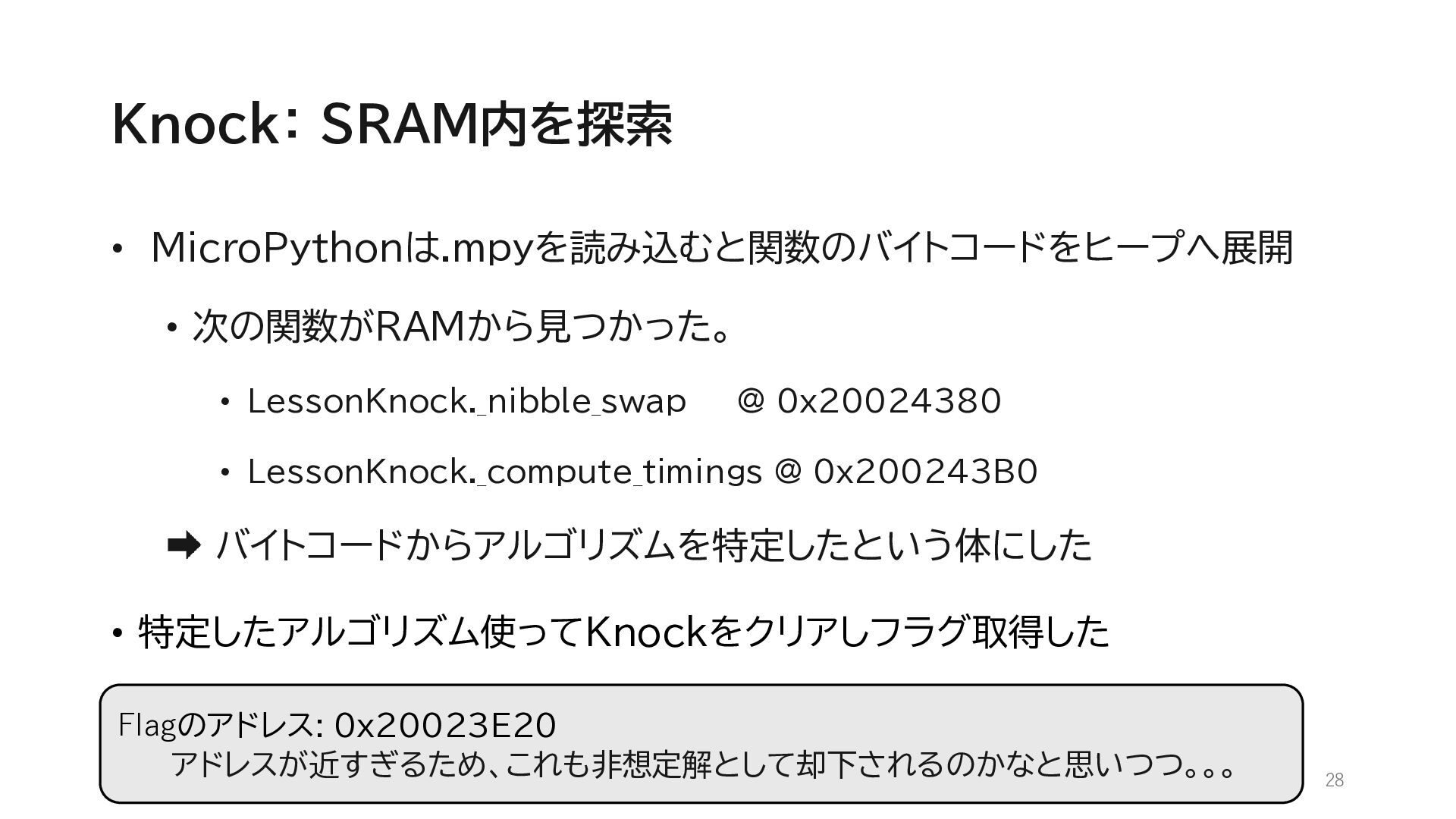

28. Knock： SRAM内を探索 • MicroPythonは.mpyを読み込むと関数のバイトコードをヒープへ展開 • 次の関数がRAMから見つかった。 • LessonKnock._nibble_swap @ 0x20024380 • LessonKnock._compute_timings @ 0x200243B0 バイトコードからアルゴリズムを特定したという体にした • 特定したアルゴリズム使ってKnockをクリアしフラグ取得した Flagのアドレス: 0x20023E20 アドレスが近すぎるため、これも非想定解として却下されるのかなと思いつつ。。。 28

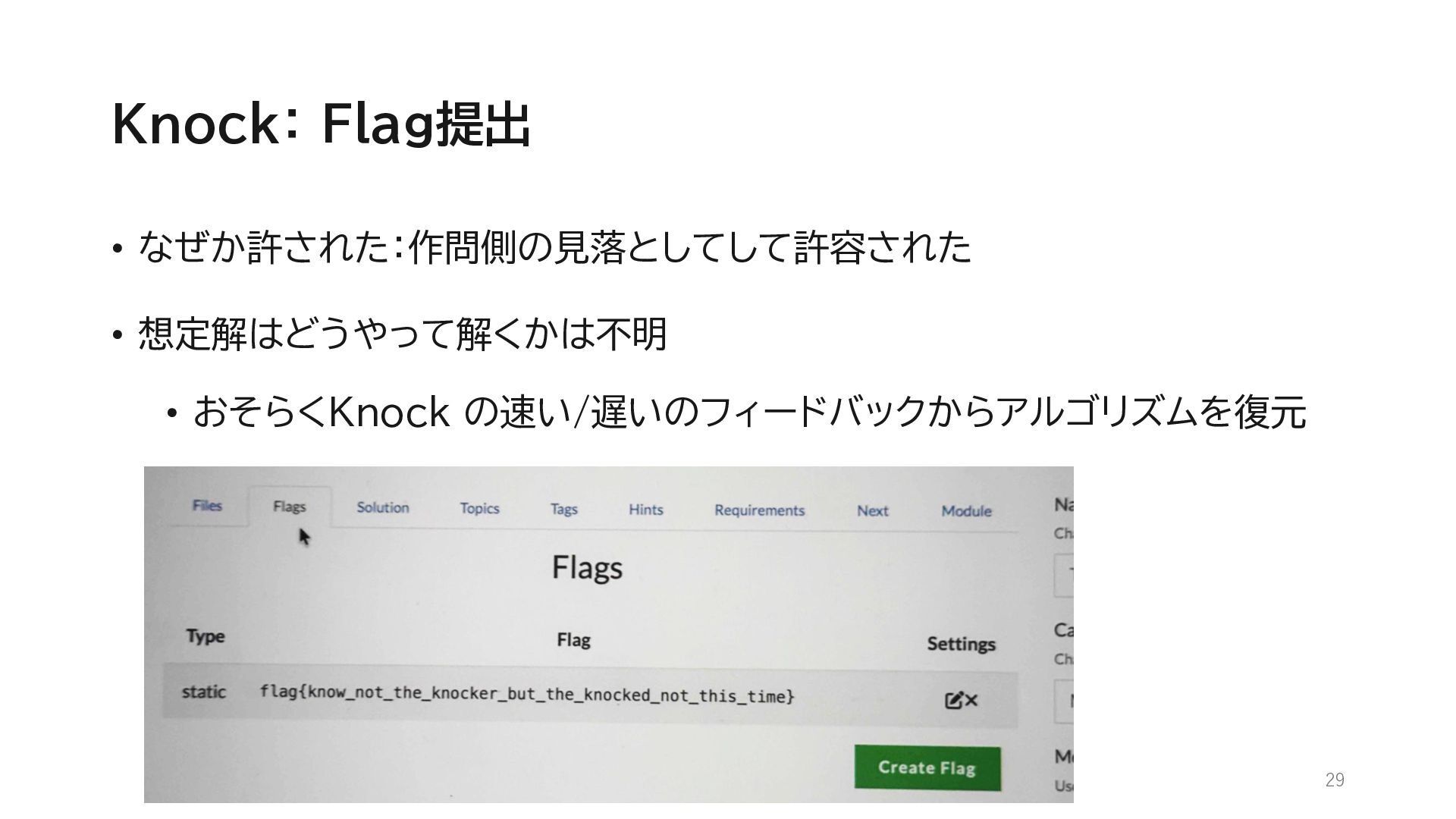

29. Knock： Flag提出 • なぜか許された：作問側の見落としてして許容された • 想定解はどうやって解くかは不明 • おそらくKnock の速い/遅いのフィードバックからアルゴリズムを復元 29

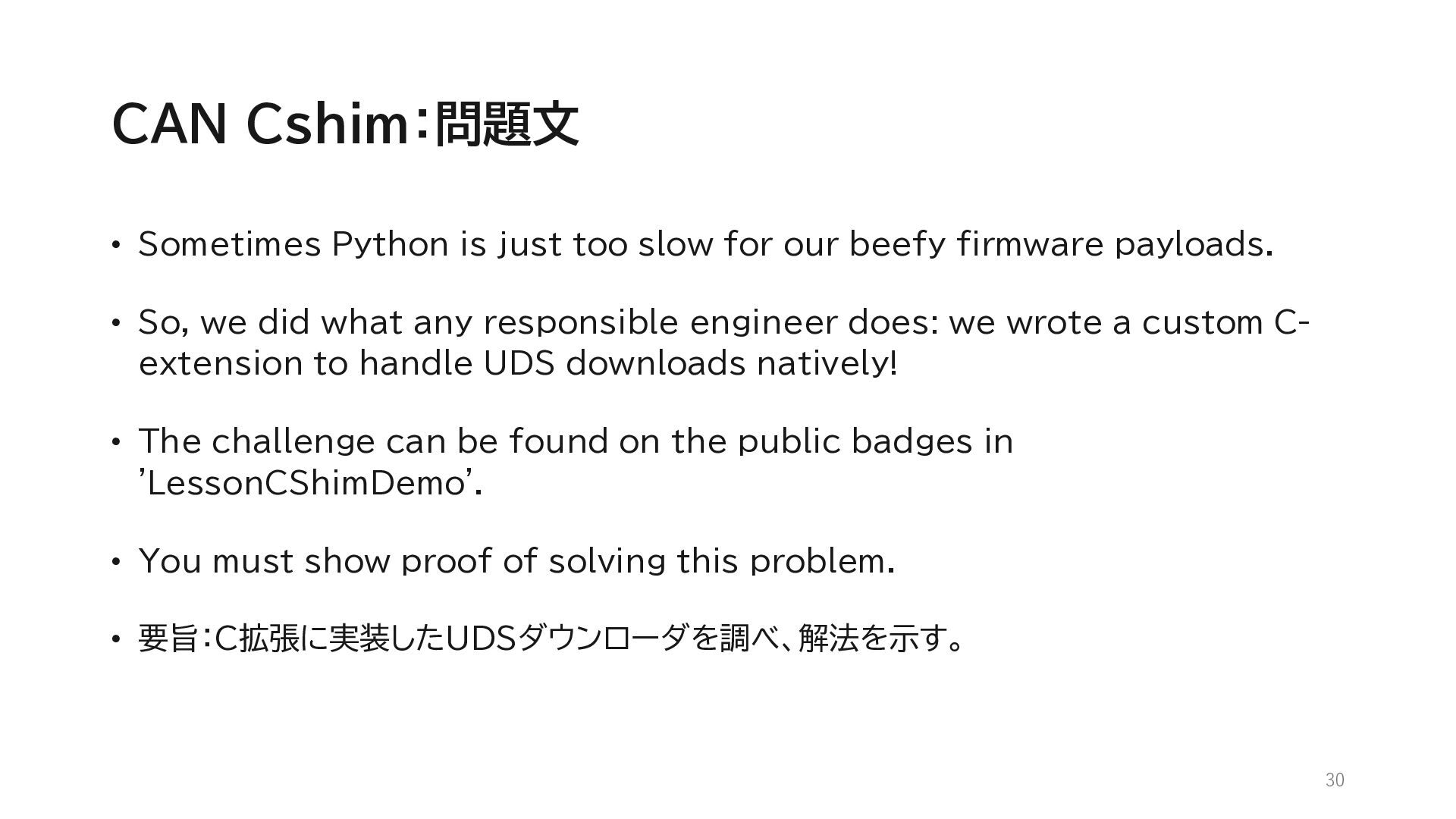

30. CAN Cshim：問題文 • Sometimes Python is just too slow for our beefy firmware payloads. • So, we did what any responsible engineer does: we wrote a custom Cextension to handle UDS downloads natively! • The challenge can be found on the public badges in 'LessonCShimDemo'. • You must show proof of solving this problem. • 要旨：C拡張に実装したUDSダウンローダを調べ、解法を示す。 30

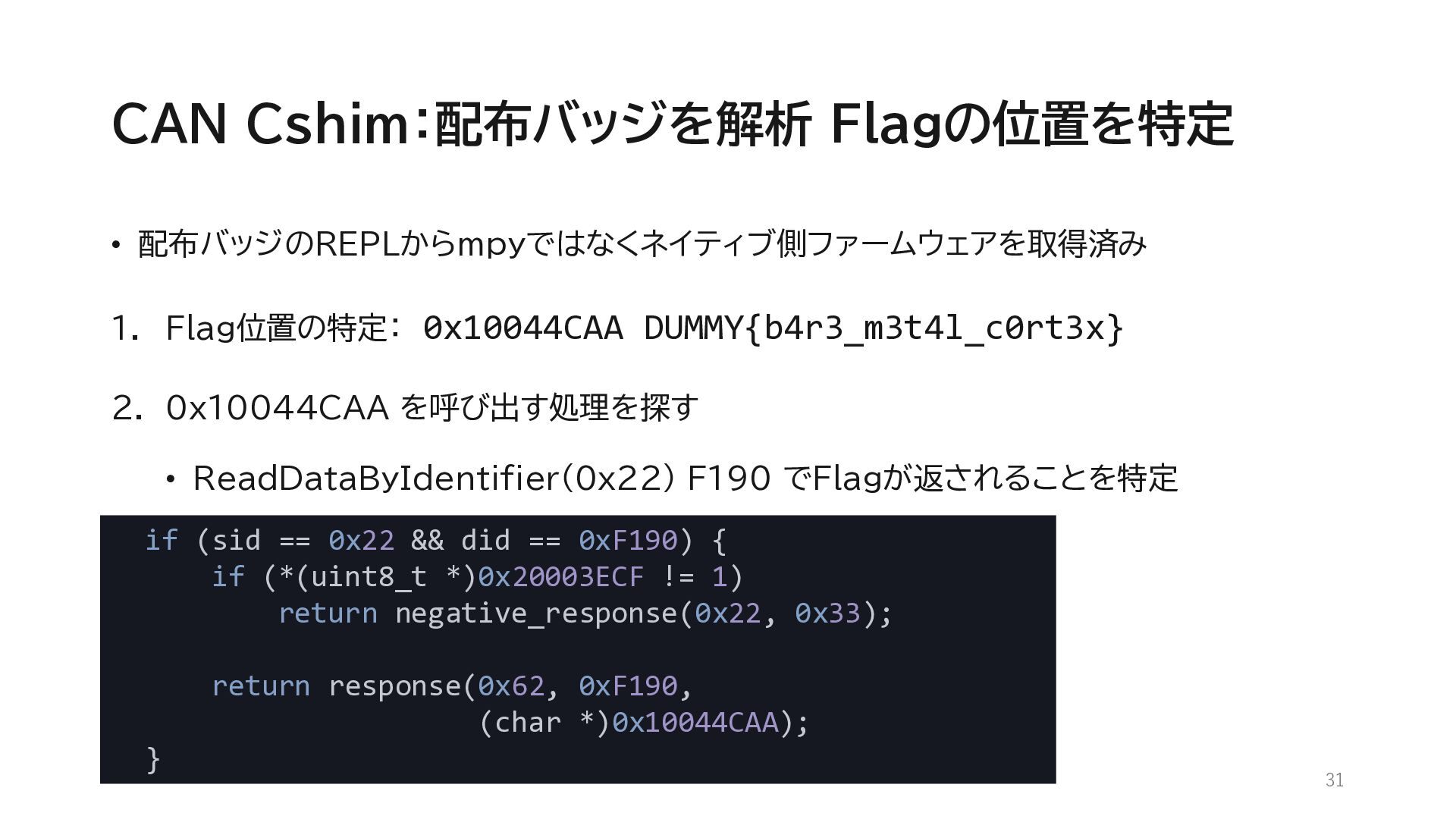

31. CAN Cshim：配布バッジを解析 Flagの位置を特定 • 配布バッジのREPLからmpyではなくネイティブ側ファームウェアを取得済み 1. Flag位置の特定： 0x10044CAA DUMMY{b4r3_m3t4l_c0rt3x} 2. 0x10044CAA を呼び出す処理を探す • ReadDataByIdentifier（0x22） F190 でFlagが返されることを特定 if (sid == 0x22 && did == 0xF190) { if (*(uint8_t *)0x20003ECF != 1) return negative_response(0x22, 0x33); return response(0x62, 0xF190, (char *)0x10044CAA); } 31

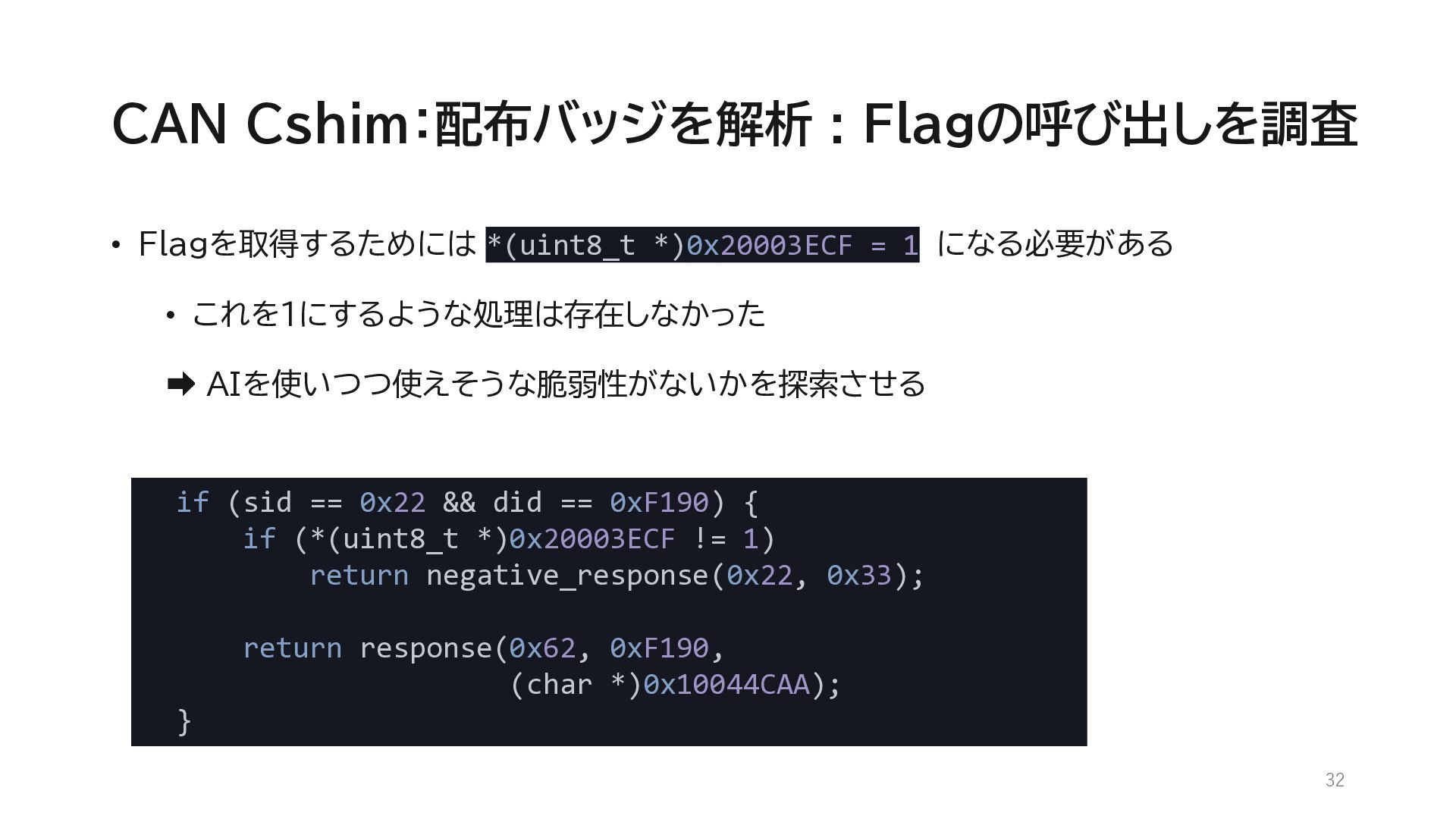

32. CAN Cshim：配布バッジを解析 : Flagの呼び出しを調査 • Flagを取得するためには *(uint8_t *)0x20003ECF = 1 になる必要がある • これを1にするような処理は存在しなかった AIを使いつつ使えそうな脆弱性がないかを探索させる if (sid == 0x22 && did == 0xF190) { if (*(uint8_t *)0x20003ECF != 1) return negative_response(0x22, 0x33); return response(0x62, 0xF190, (char *)0x10044CAA); } 32

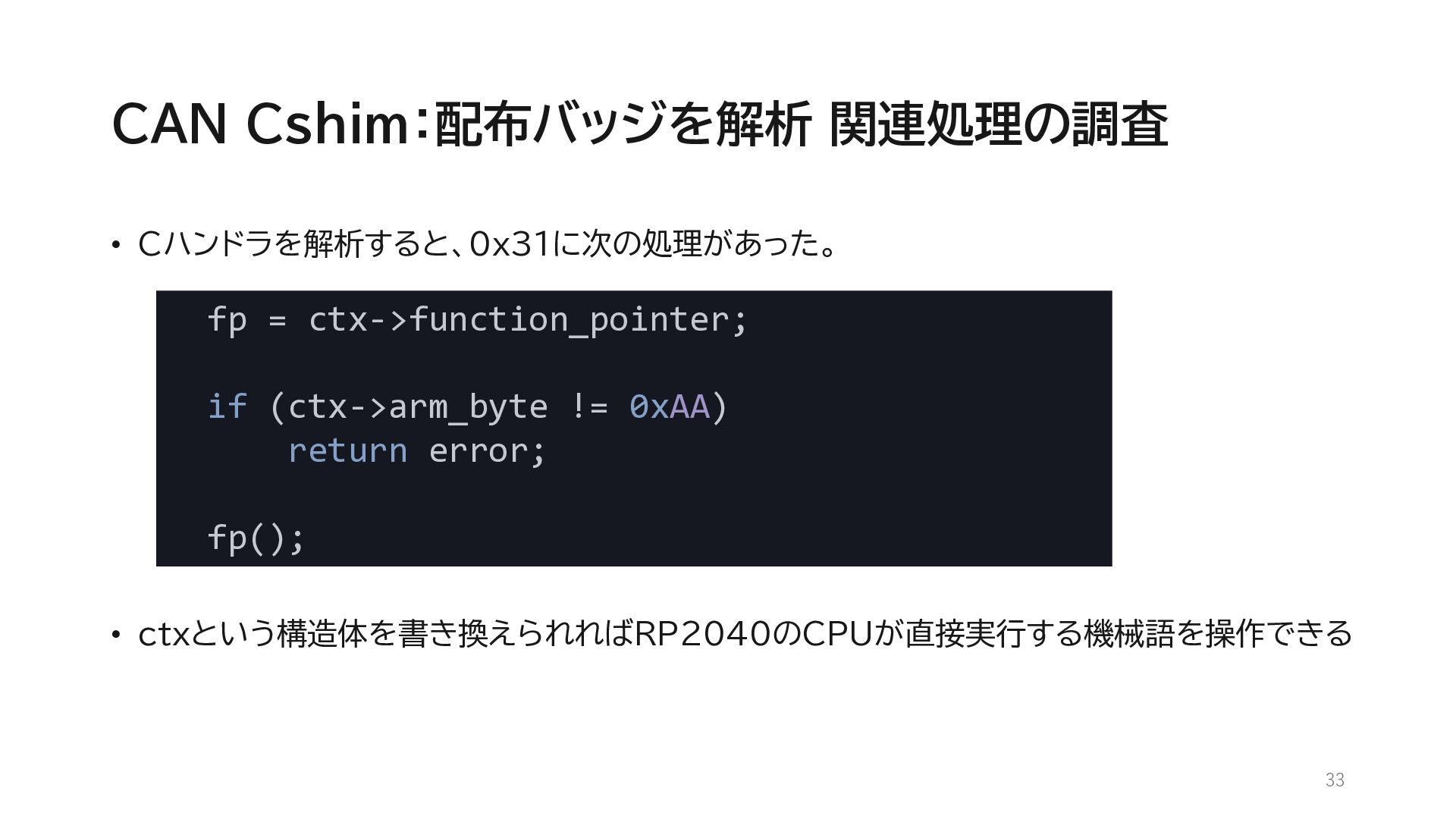

33. CAN Cshim：配布バッジを解析 関連処理の調査 • Cハンドラを解析すると、0x31に次の処理があった。 fp = ctx->function_pointer; if (ctx->arm_byte != 0xAA) return error; fp(); • ctxという構造体を書き換えられればRP2040のCPUが直接実行する機械語を操作できる 33

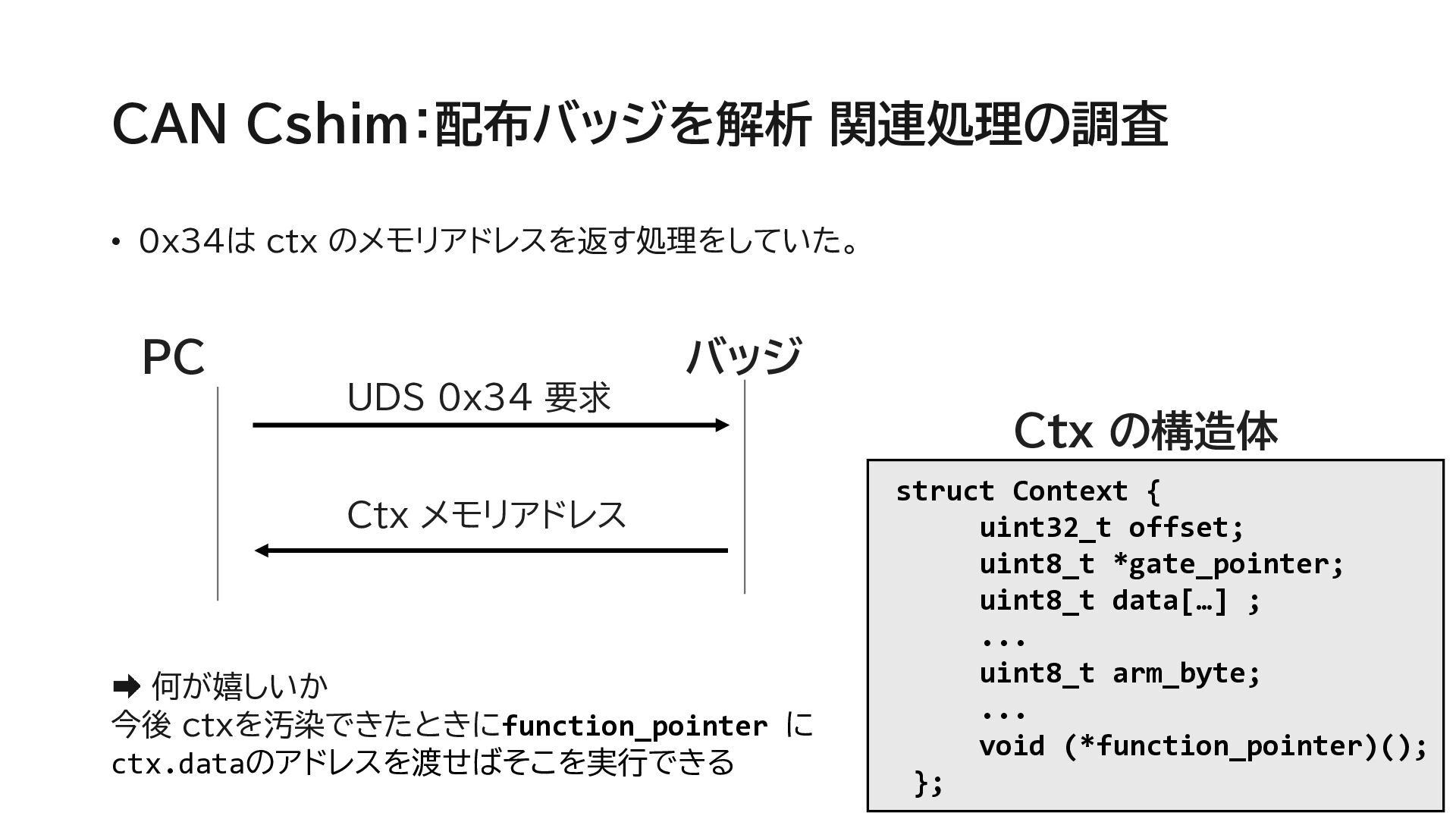

34. CAN Cshim：配布バッジを解析 関連処理の調査 • 0x34は ctx のメモリアドレスを返す処理をしていた。 PC バッジ UDS 0x34 要求 Ｃｔｘ メモリアドレス 何が嬉しいか 今後 ctxを汚染できたときにfunction_pointer に ctx.dataのアドレスを渡せばそこを実行できる Ctx の構造体 struct Context { uint32_t offset; uint8_t *gate_pointer; uint8_t data[…] ; ... uint8_t arm_byte; ... void (*function_pointer)(); 34 };

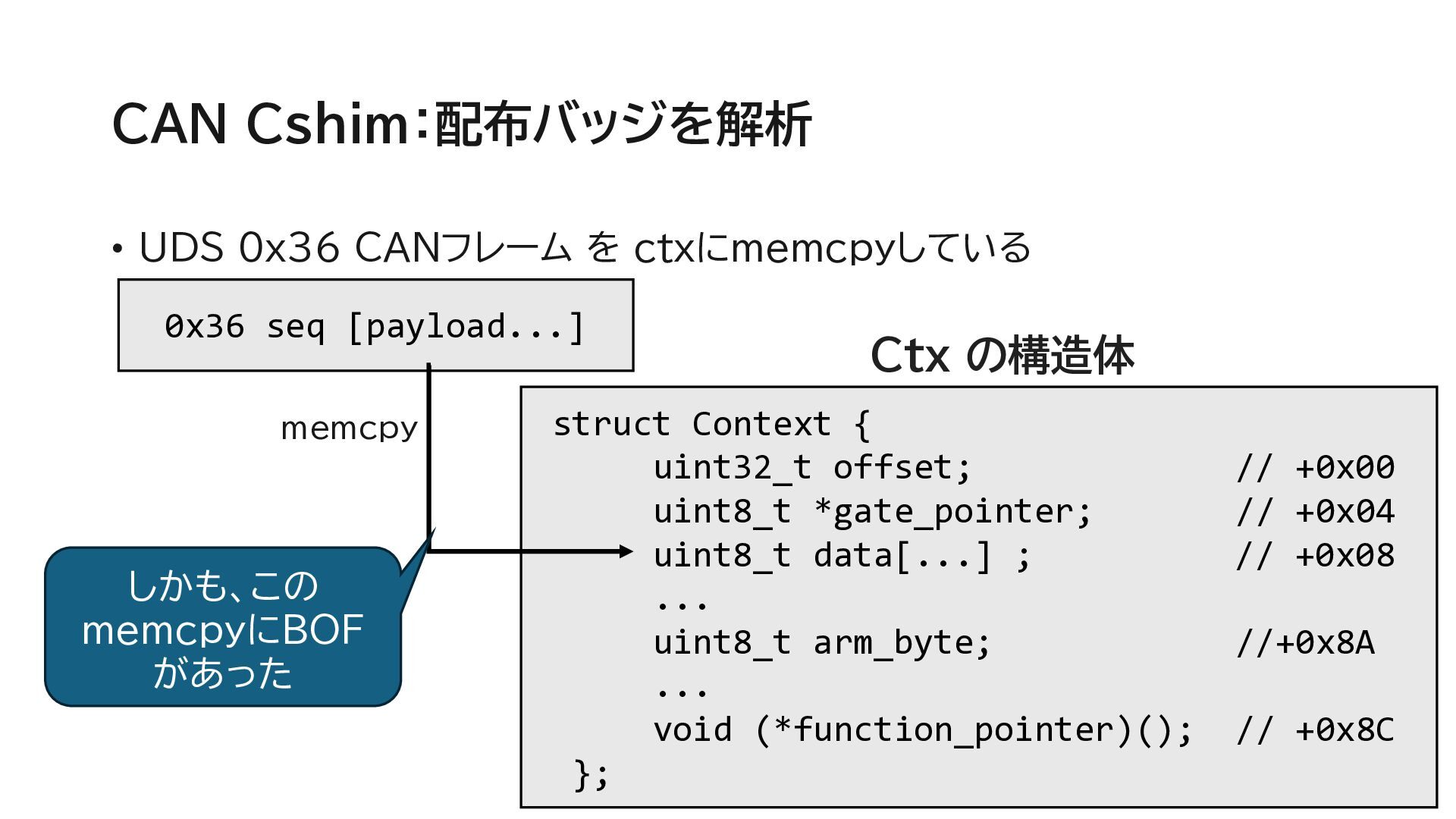

35. CAN Cshim：配布バッジを解析 • UDS 0x36 CANフレーム を ctxにmemcpyしている 0x36 seq [payload...] memcpy しかも、この memcpyにBOF があった Ctx の構造体 struct Context { uint32_t offset; uint8_t *gate_pointer; uint8_t data[...] ; ... uint8_t arm_byte; ... void (*function_pointer)(); }; // +0x00 // +0x04 // +0x08 //+0x8A // +0x8C 35

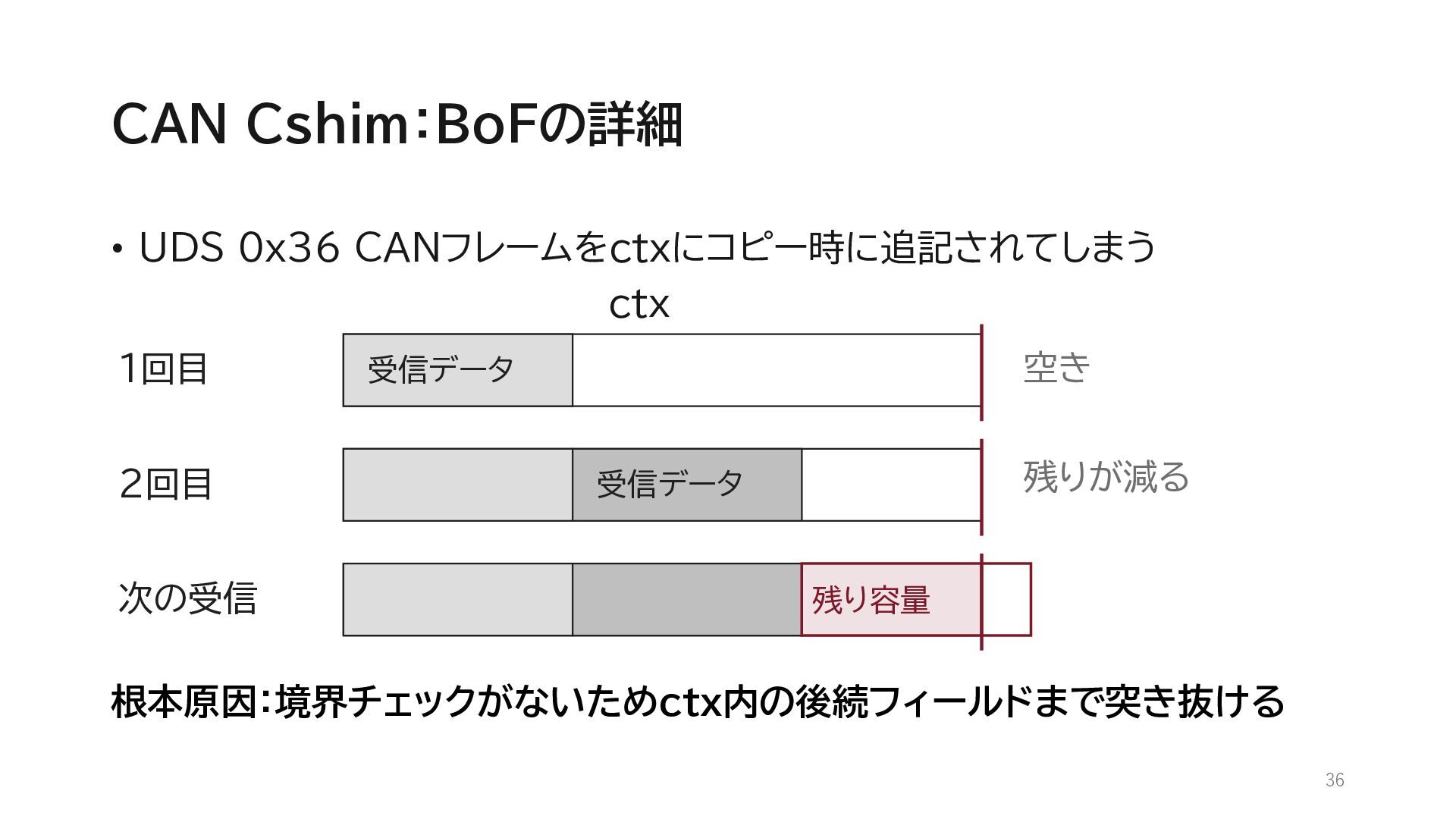

36. CAN Cshim：BoFの詳細 • UDS 0x36 CANフレームをctxにコピー時に追記されてしまう ctx 1回目 2回目 次の受信 空き 受信データ 残りが減る 受信データ 残り容量 根本原因：境界チェックがないためctx内の後続フィールドまで突き抜ける 36

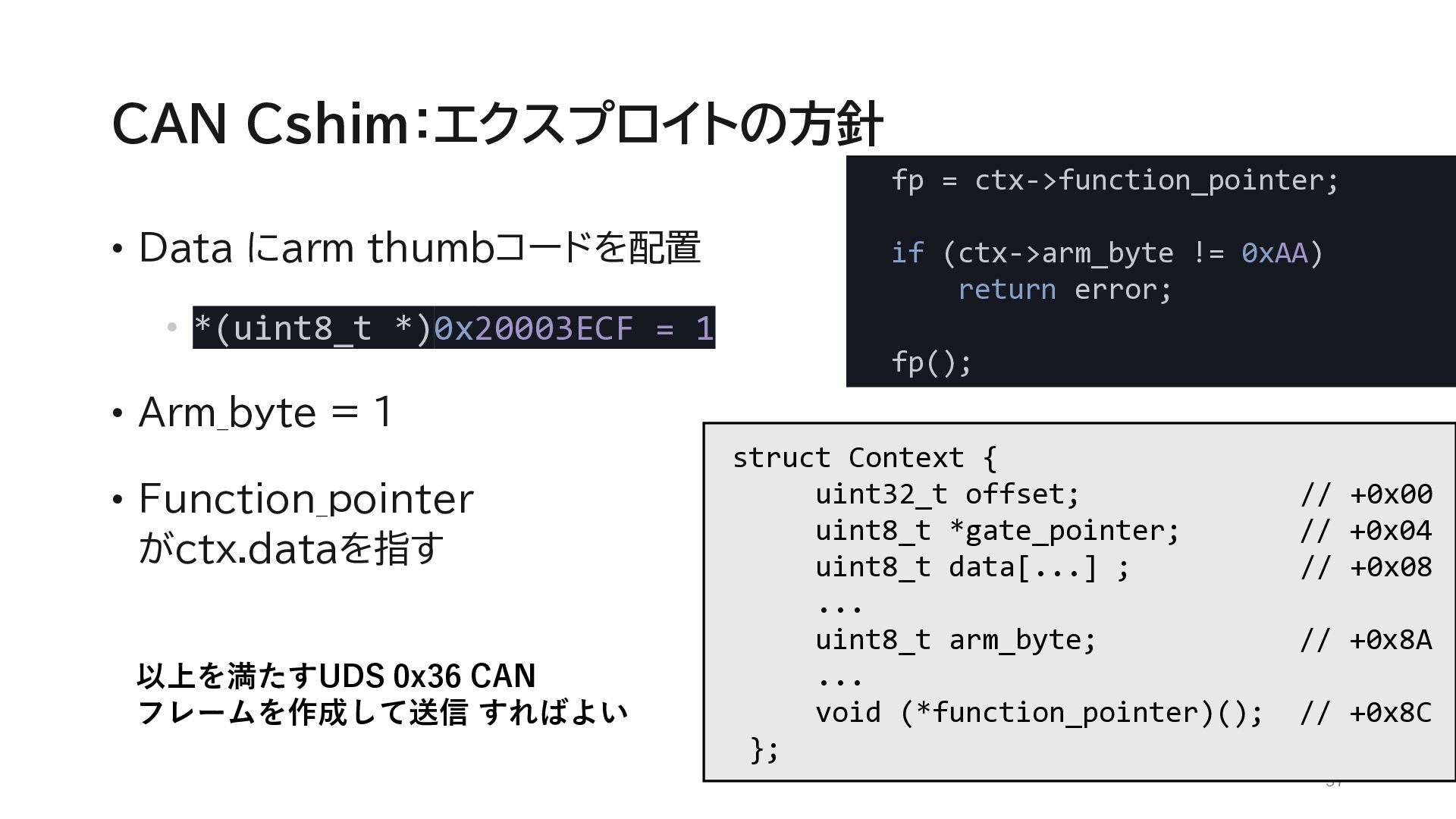

37. CAN Cshim：エクスプロイトの方針 fp = ctx->function_pointer; • Data にarm thumbコードを配置 • *(uint8_t *)0x20003ECF = 1 if (ctx->arm_byte != 0xAA) return error; fp(); • Arm_byte = 1 • Function_pointer がctx.dataを指す 以上を満たすUDS 0x36 CAN フレームを作成して送信 すればよい struct Context { uint32_t offset; uint8_t *gate_pointer; uint8_t data[...] ; ... uint8_t arm_byte; ... void (*function_pointer)(); }; // +0x00 // +0x04 // +0x08 // +0x8A // +0x8C 37

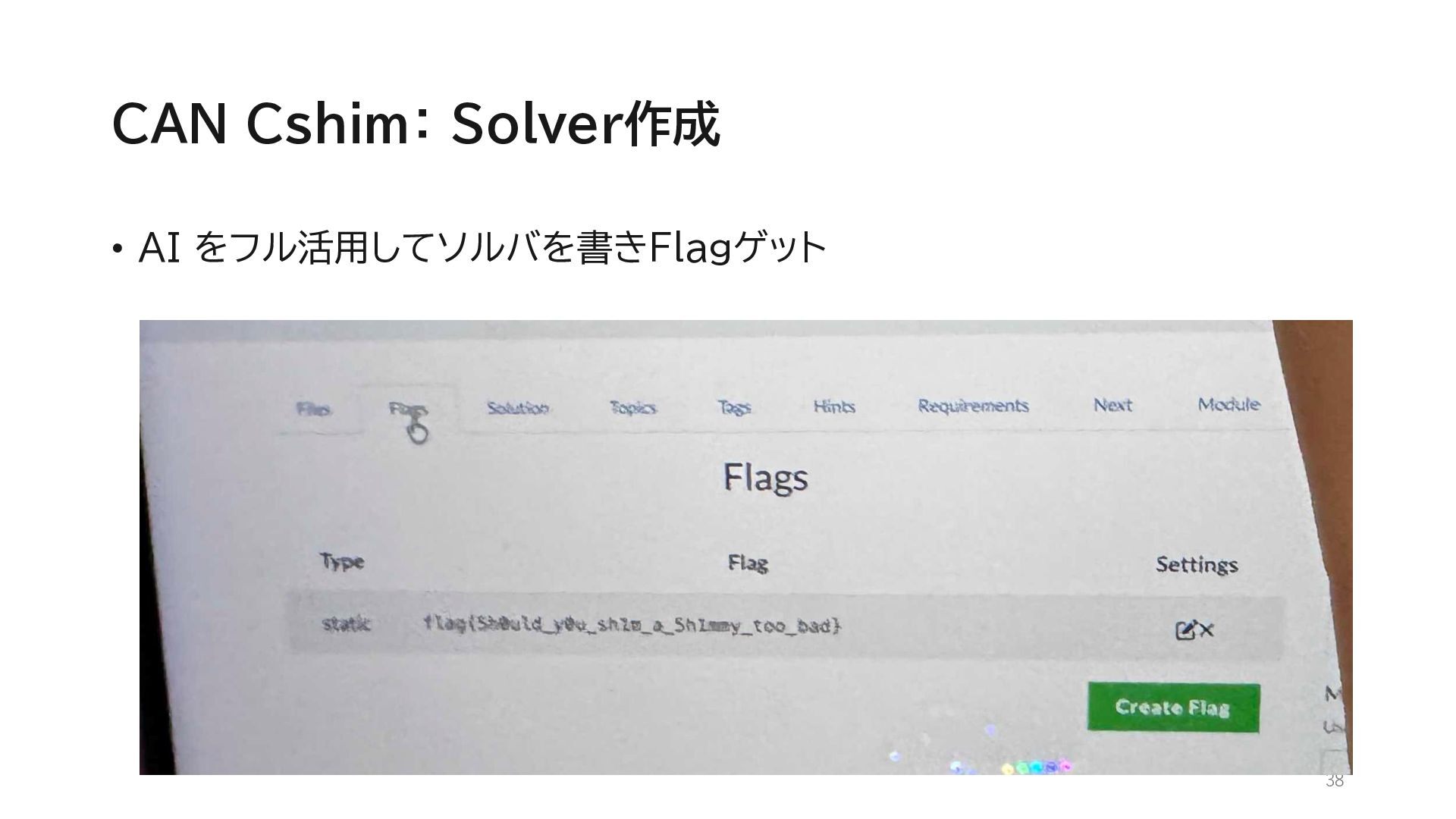

38. CAN Cshim： Solver作成 • AI をフル活用してソルバを書きFlagゲット 38

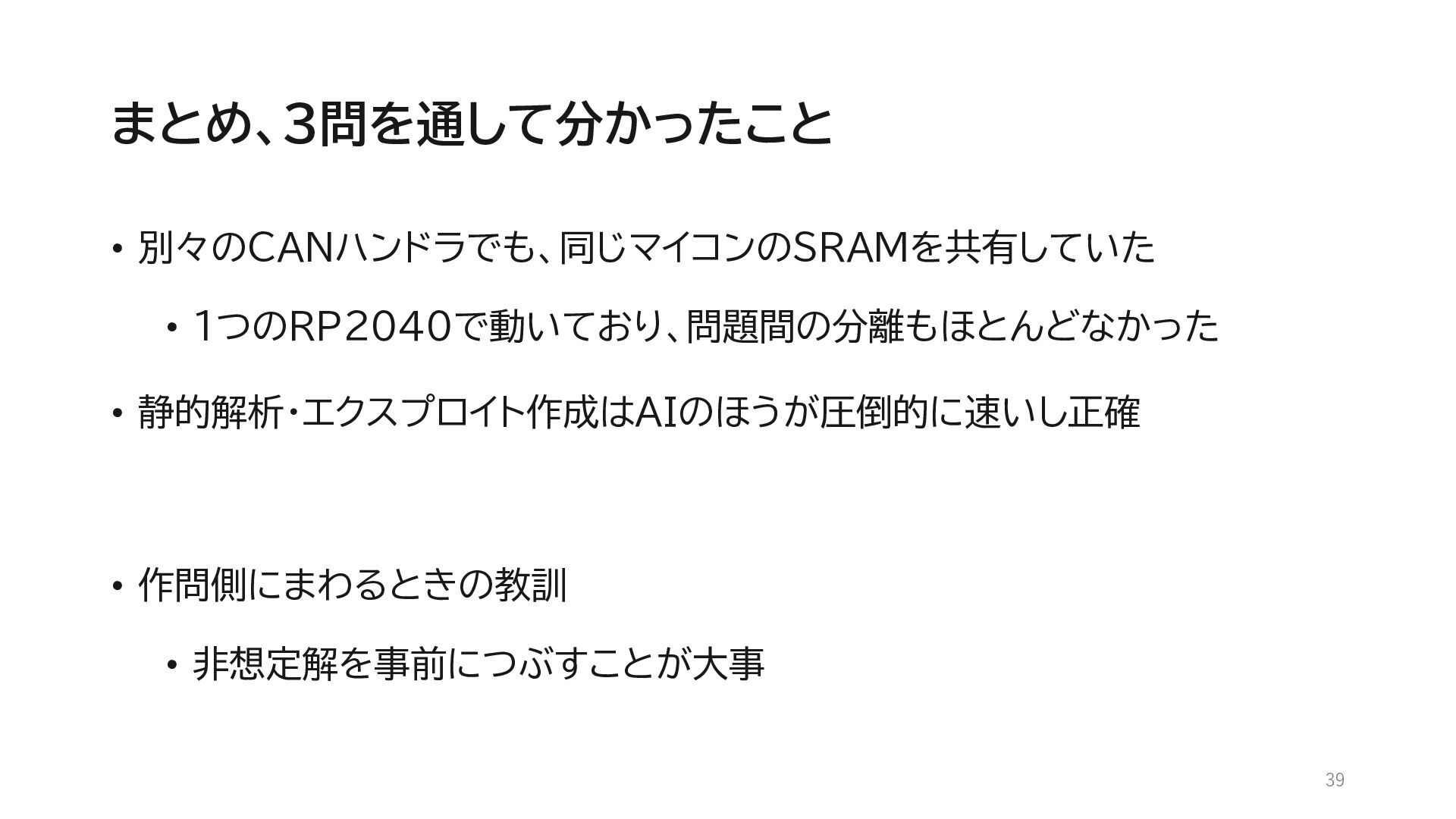

39. まとめ、3問を通して分かったこと • 別々のCANハンドラでも、同じマイコンのSRAMを共有していた • 1つのRP2040で動いており、問題間の分離もほとんどなかった • 静的解析・エクスプロイト作成はAIのほうが圧倒的に速いし正確 • 作問側にまわるときの教訓 • 非想定解を事前につぶすことが大事 39
