Sesion 2 - Beacon

Características de los Beacons - usos y aplicaciones

Transcript

1. Sesión 2 Beacon Jorge Guerra Guerra Núcleo de Investigación e Innovación Tecnológica Robótica e Internet de las Cosas UNMSM Responsable jguerrag@unmsm.edu.pe
2. 2 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas

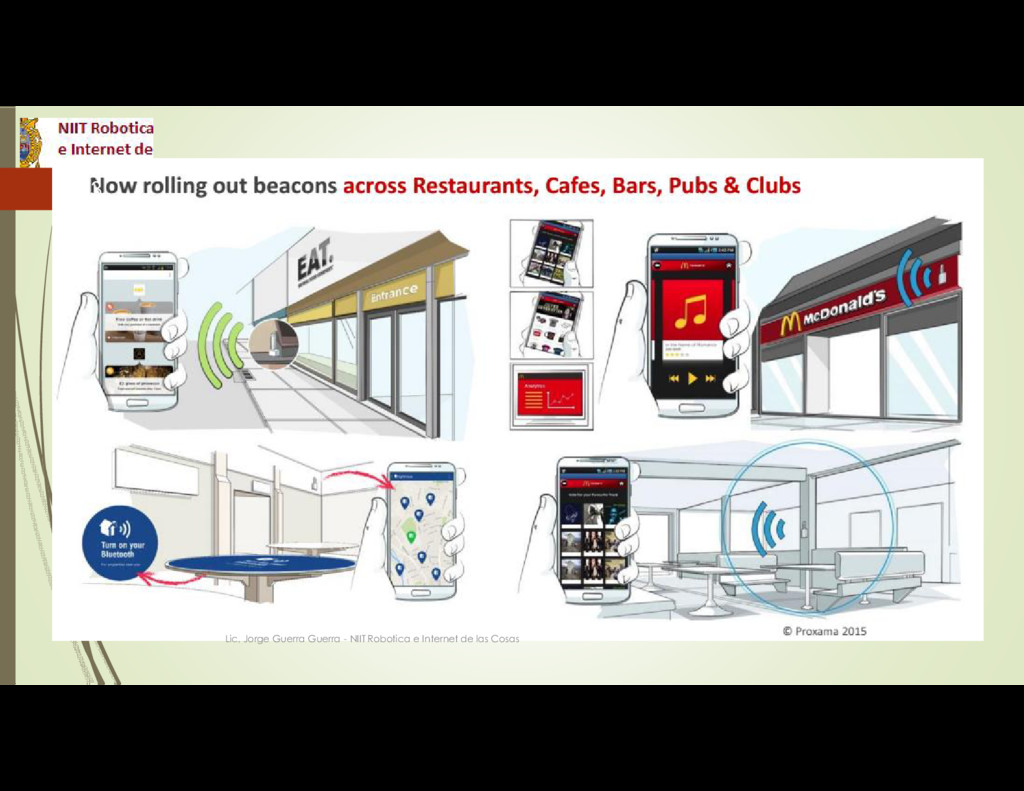

3. 3 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas

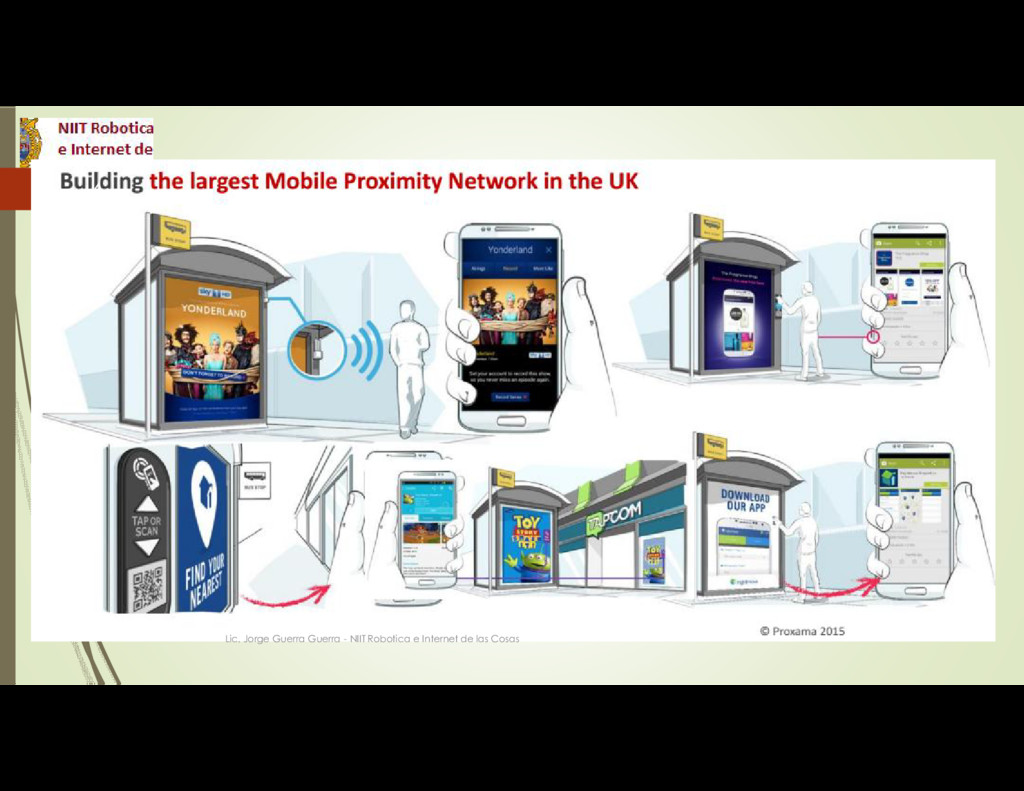

4. 4 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas

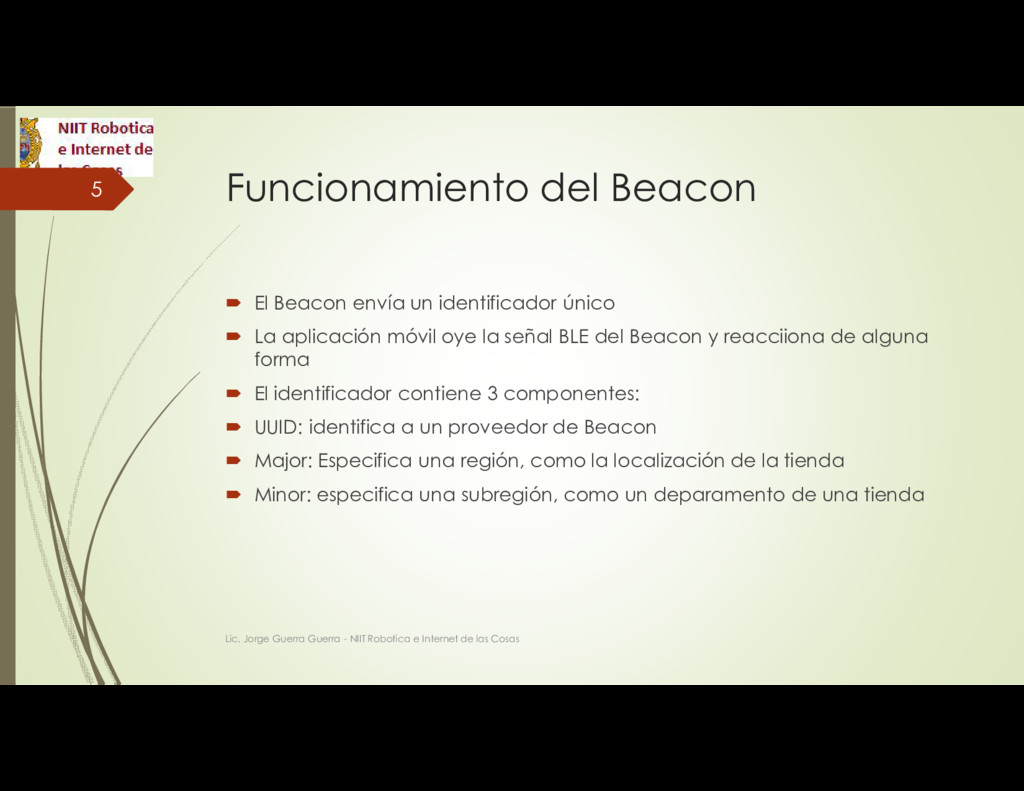

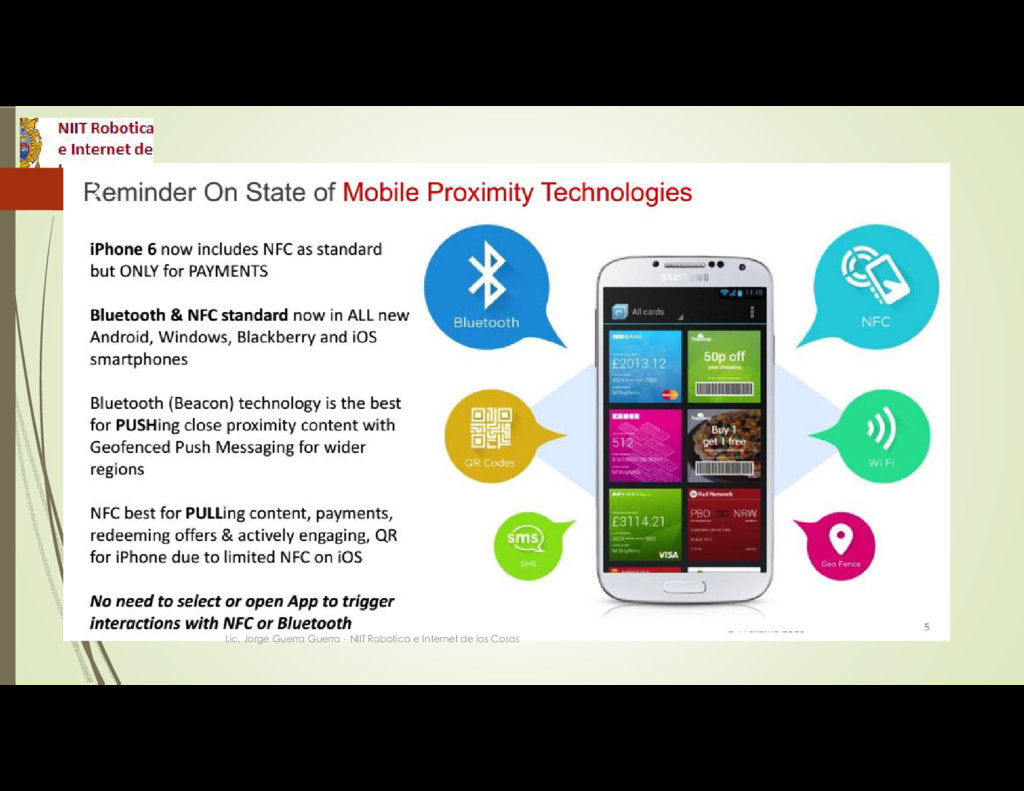

5. Funcionamiento del Beacon  El Beacon envía un identificador único  La aplicación móvil oye la señal BLE del Beacon y reacciiona de alguna forma  El identificador contiene 3 componentes:  UUID: identifica a un proveedor de Beacon  Major: Especifica una región, como la localización de la tienda  Minor: especifica una subregión, como un deparamento de una tienda 5 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas

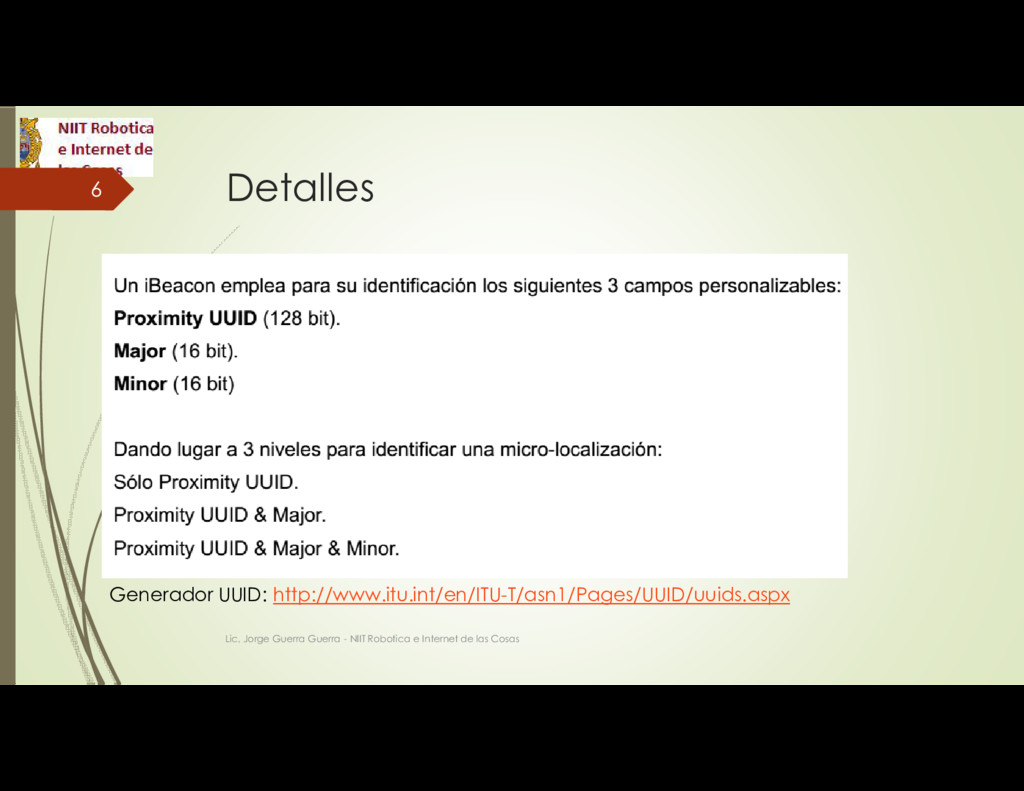

6. Detalles Generador UUID: http://www.itu.int/en/ITU-T/asn1/Pages/UUID/uuids.aspx 6 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas

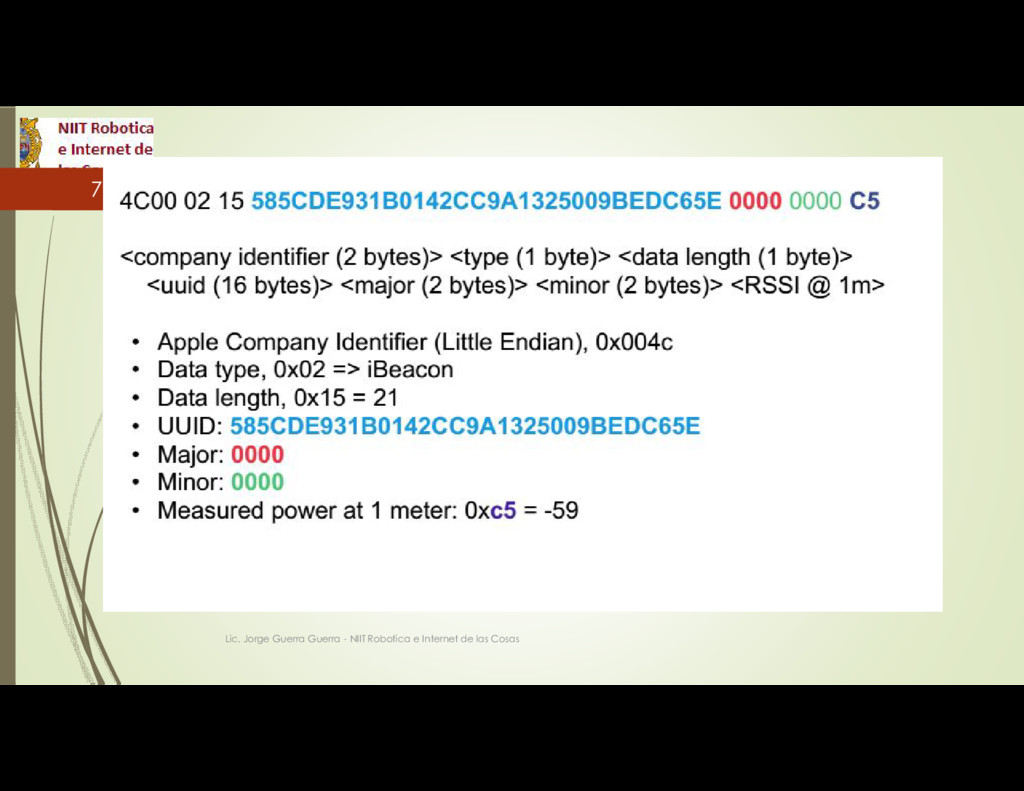

7. 7 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas

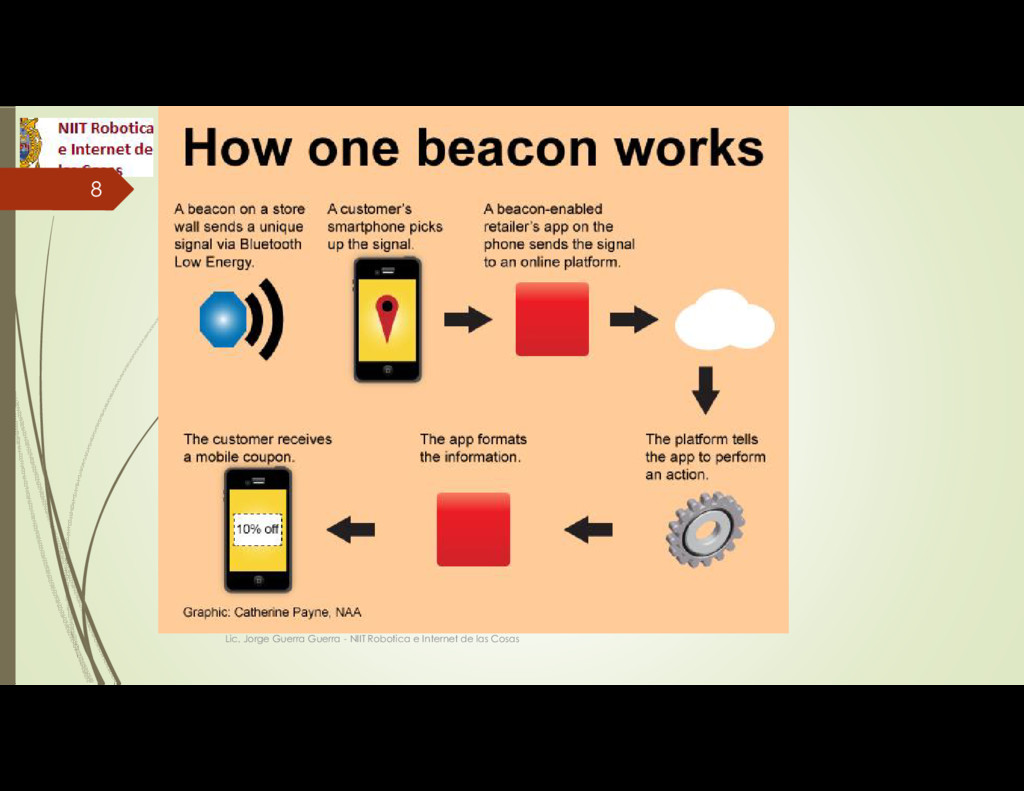

8. 8 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas

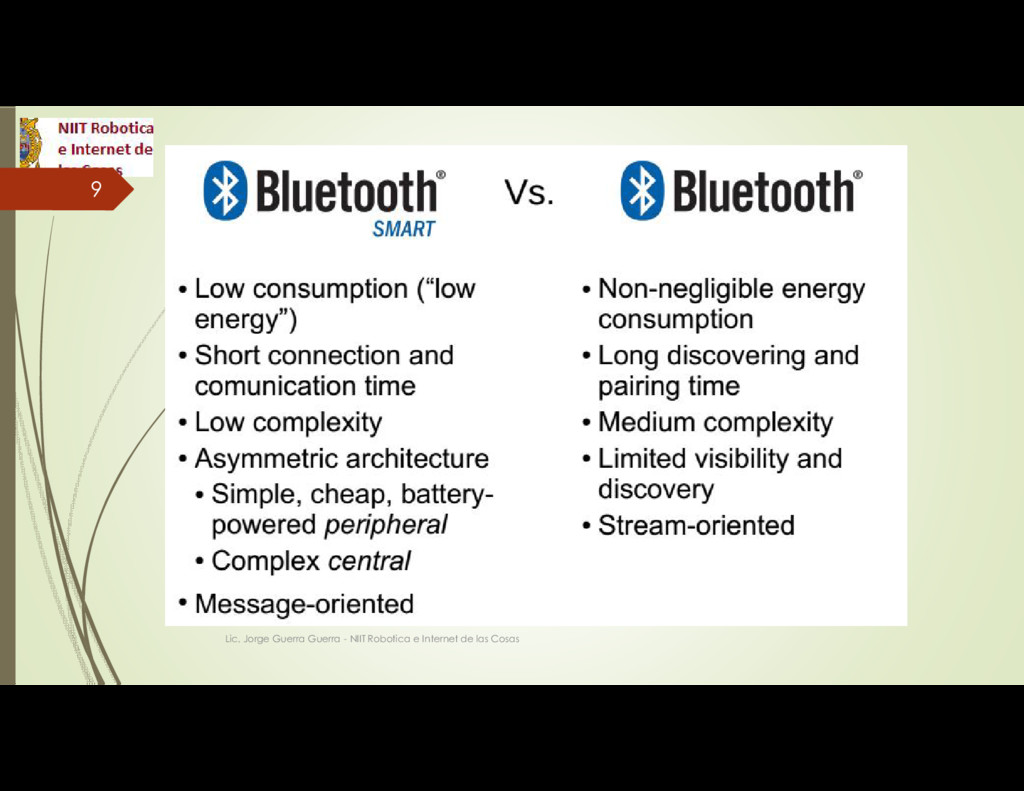

9. 9 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas

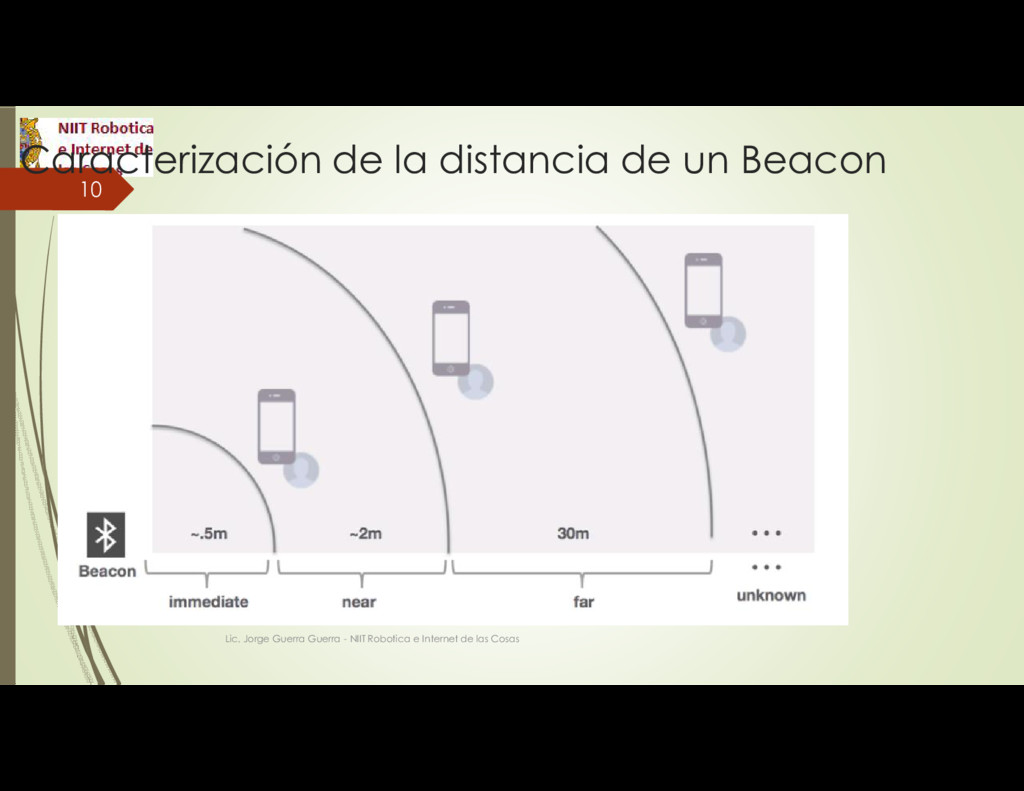

10. Caracterización de la distancia de un Beacon 10 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas

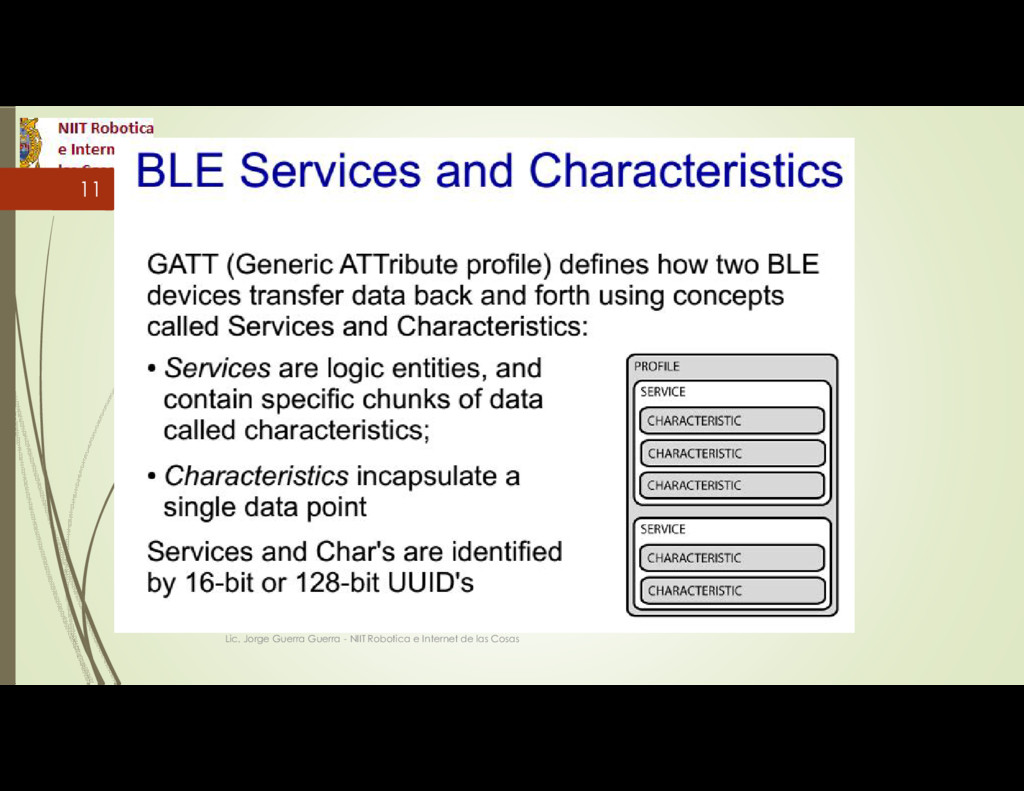

11. 11 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas

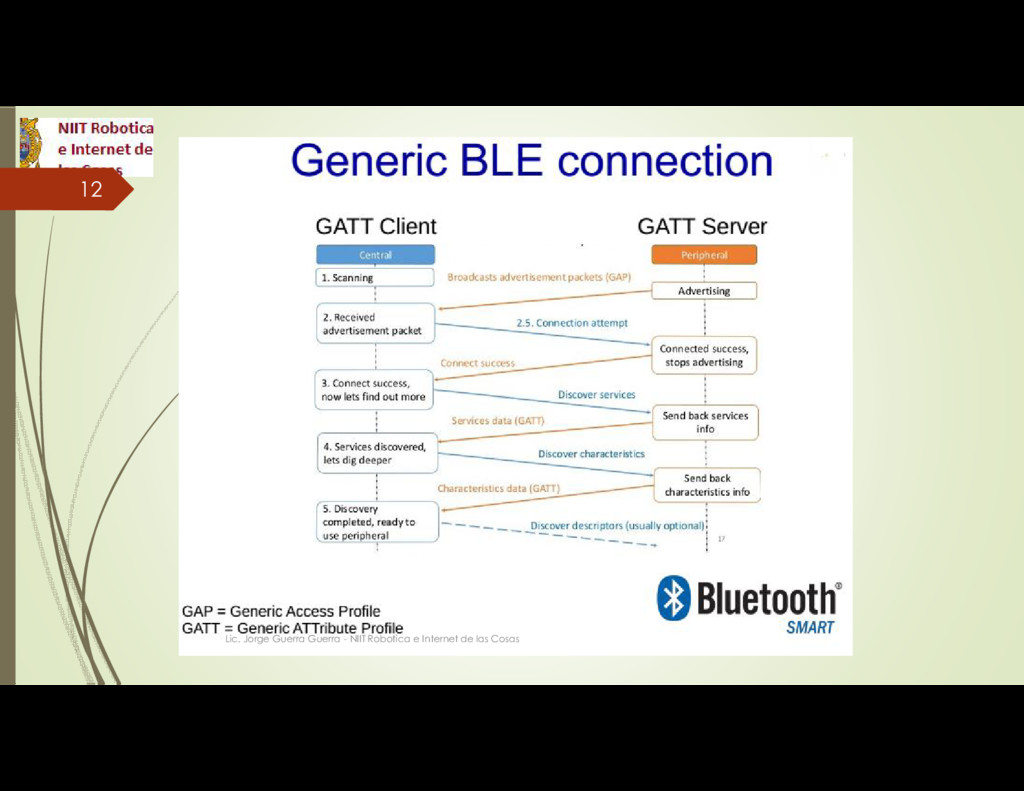

12. 12 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas
13. 13 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas

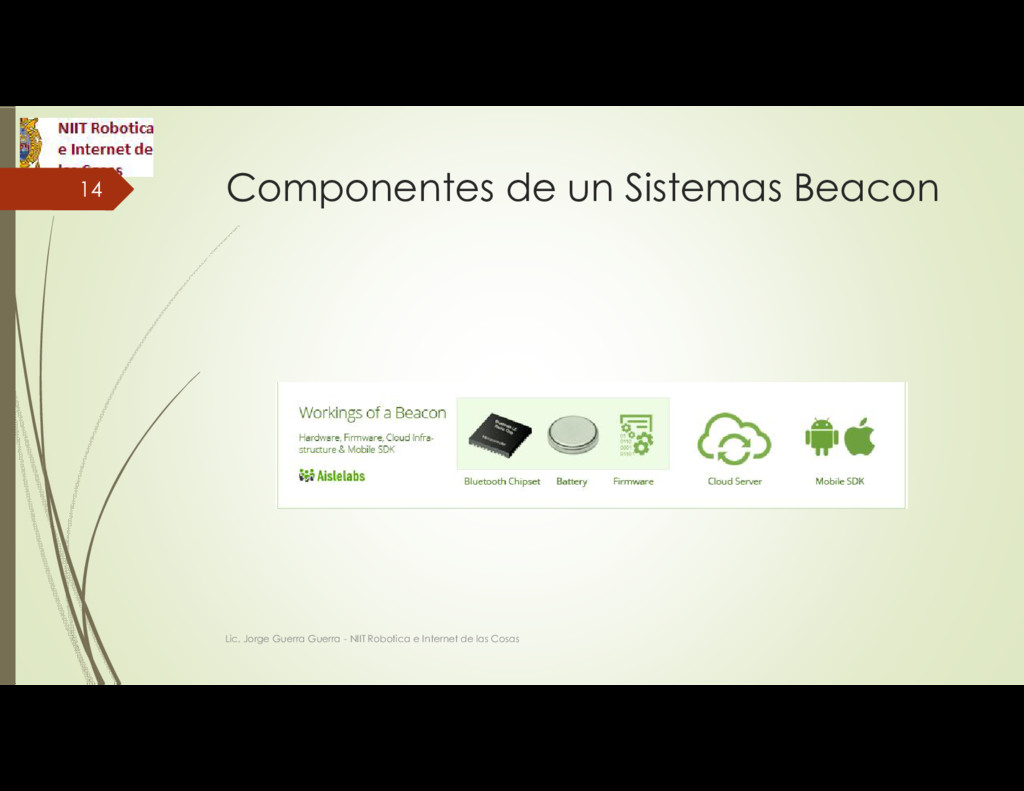

14. Componentes de un Sistemas Beacon 14 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas

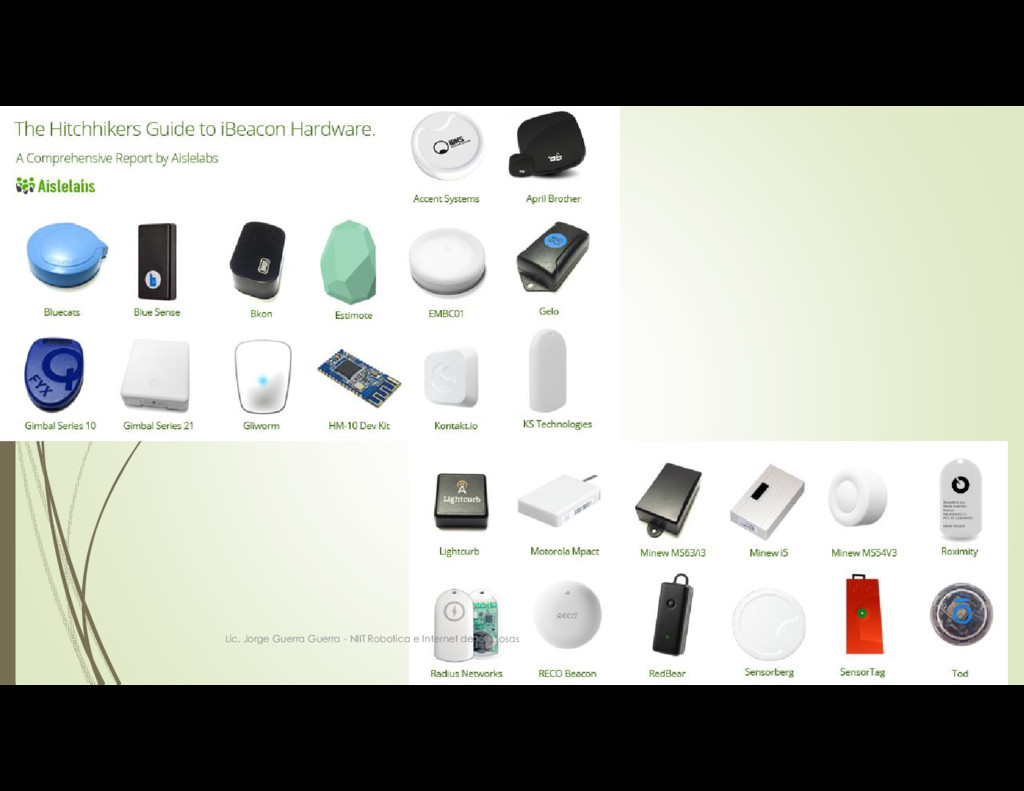

15. 15 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas
16. Por ejemplo BeaconONE (OnyxBeacon) Precio: $79.00 Rango: 70 mts Bateria 1 año Soporta IOS/Android Seguridad: 128 bits AES Cumple especificación Eddystone Lic. Jorge Guerra --- jguerrag@unmsm.edu.pe 16

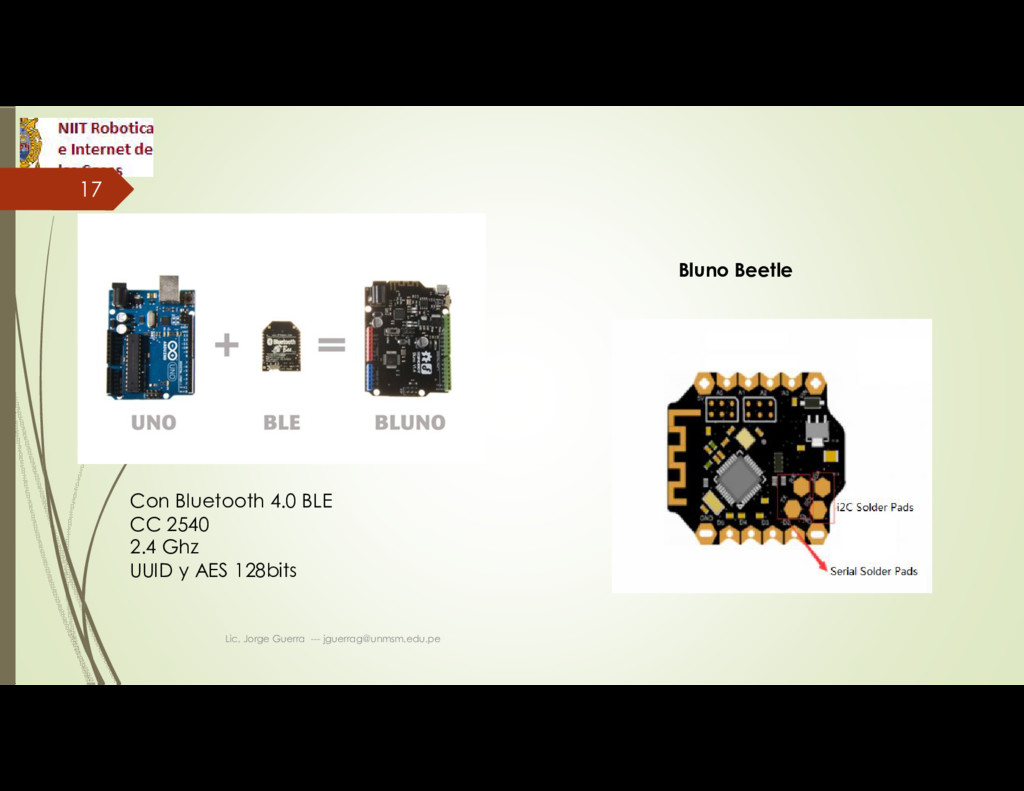

17. Con Bluetooth 4.0 BLE CC 2540 2.4 Ghz UUID y AES 128bits Bluno Beetle Lic. Jorge Guerra --- jguerrag@unmsm.edu.pe 17

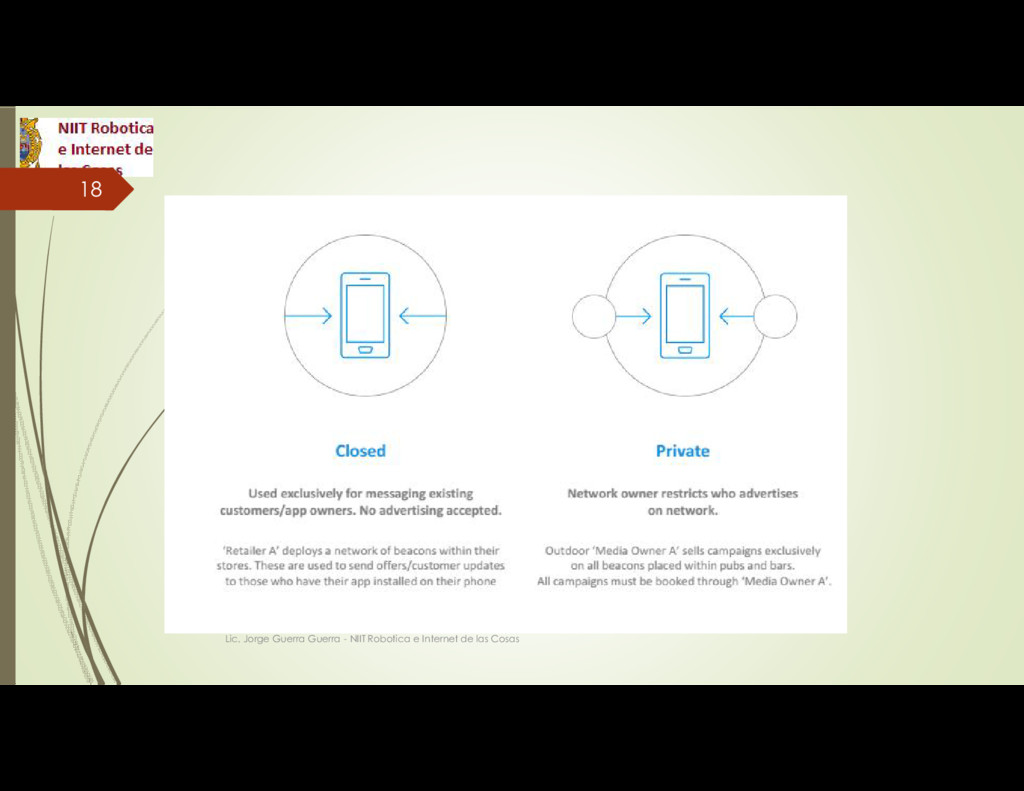

18. 18 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas

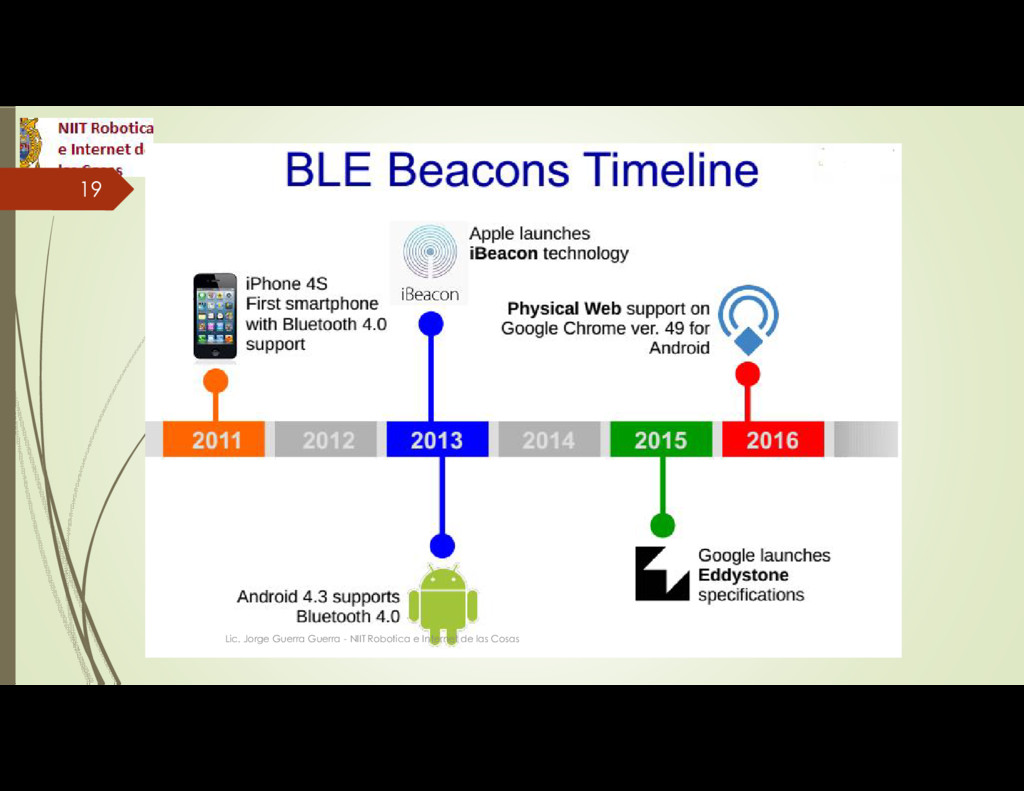

19. 19 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas

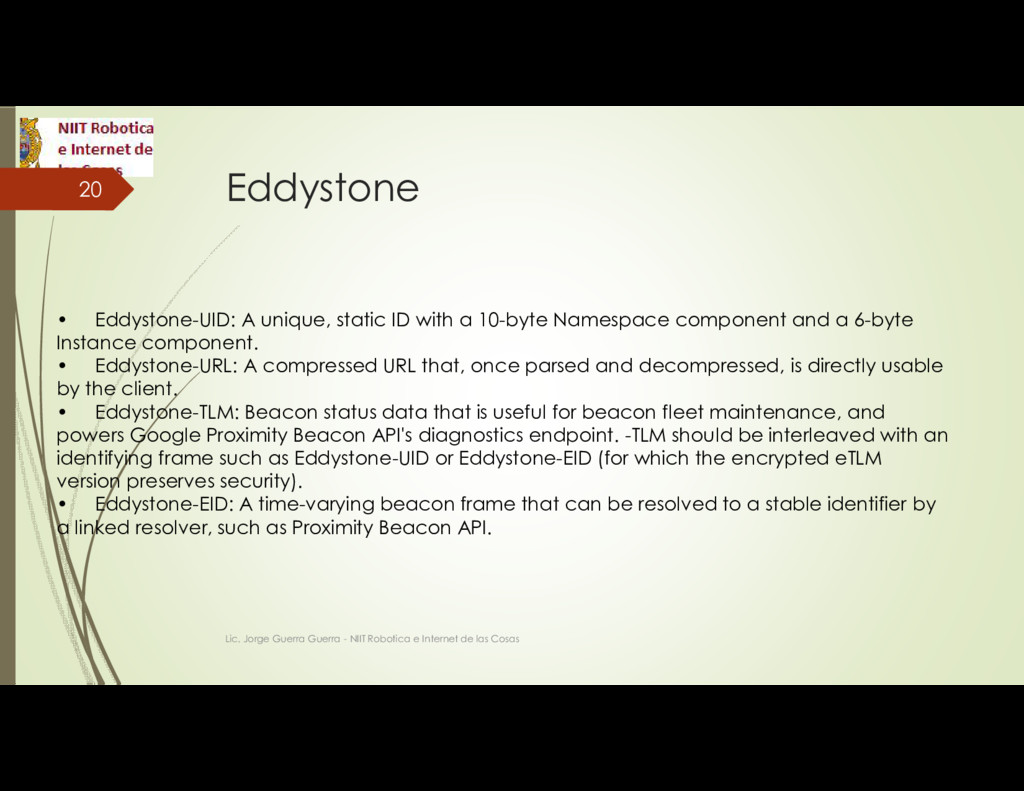

20. • Eddystone-UID: A unique, static ID with a 10-byte Namespace component and a 6-byte Instance component. • Eddystone-URL: A compressed URL that, once parsed and decompressed, is directly usable by the client. • Eddystone-TLM: Beacon status data that is useful for beacon fleet maintenance, and powers Google Proximity Beacon API's diagnostics endpoint. -TLM should be interleaved with an identifying frame such as Eddystone-UID or Eddystone-EID (for which the encrypted eTLM version preserves security). • Eddystone-EID: A time-varying beacon frame that can be resolved to a stable identifier by a linked resolver, such as Proximity Beacon API. Eddystone 20 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas

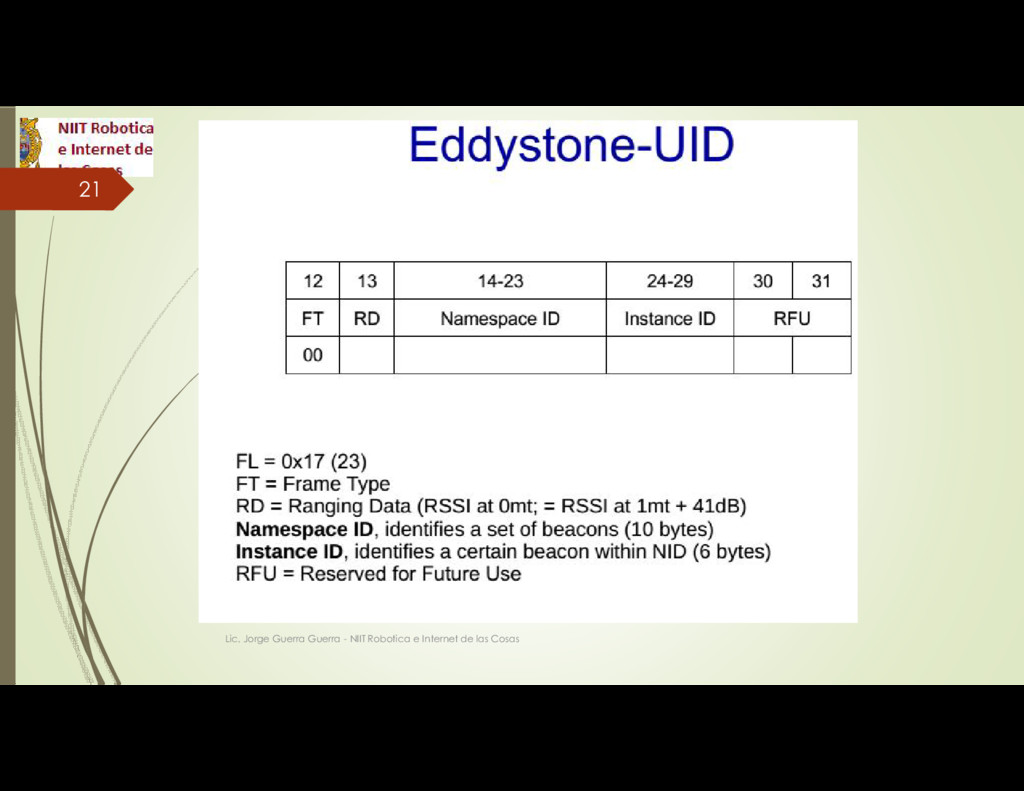

21. 21 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas

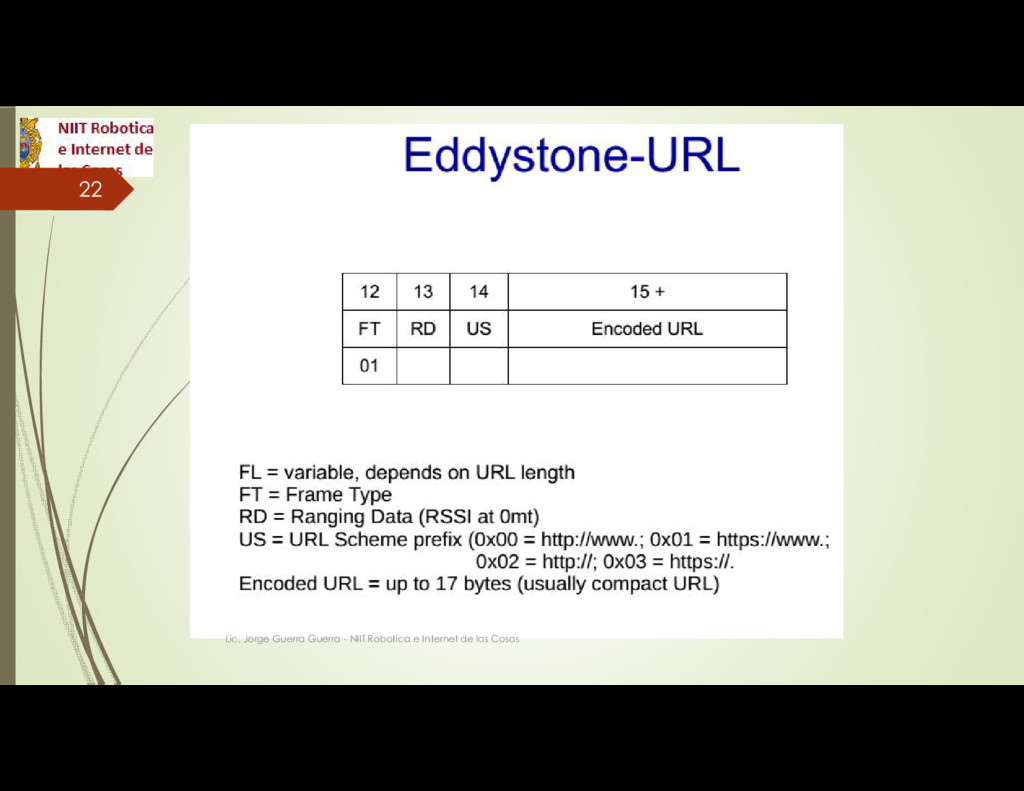

22. 22 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas

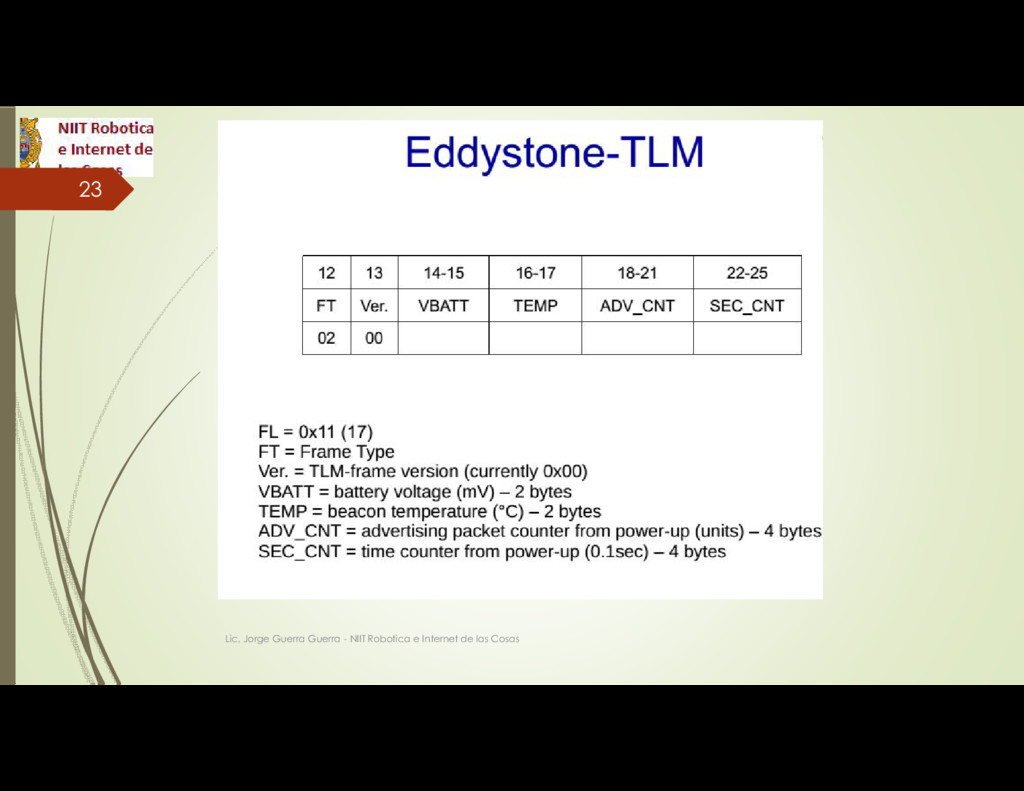

23. 23 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas

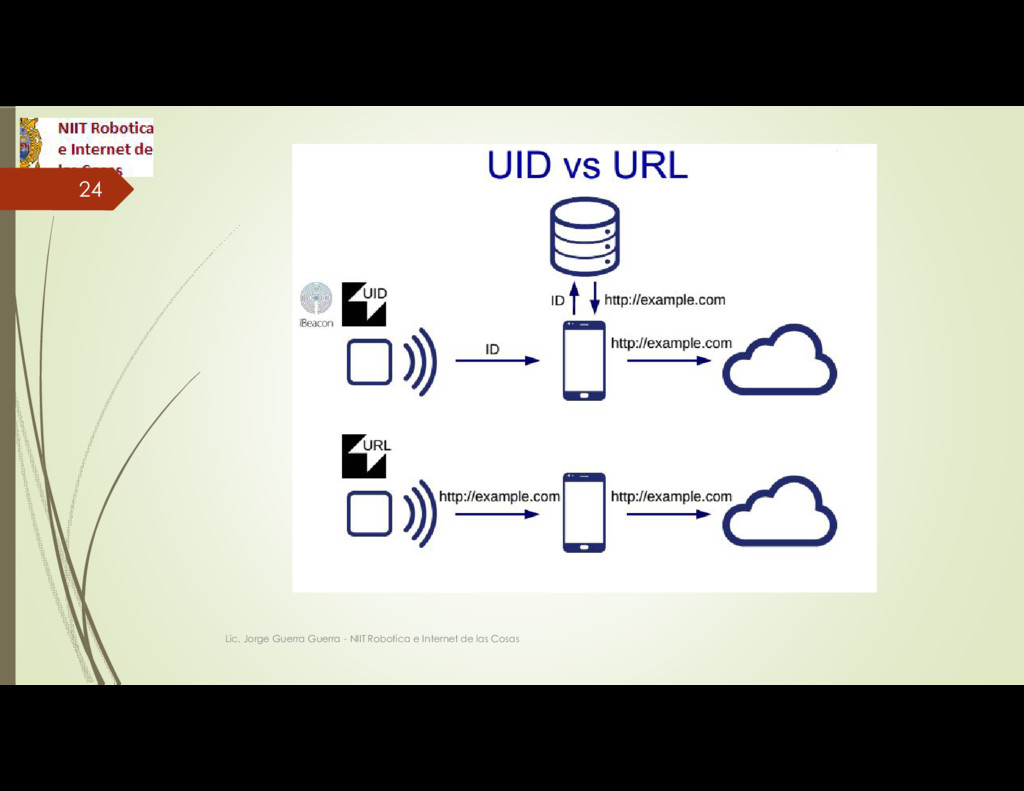

24. 24 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas
25. Fabricantes de Eddystone 25 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas

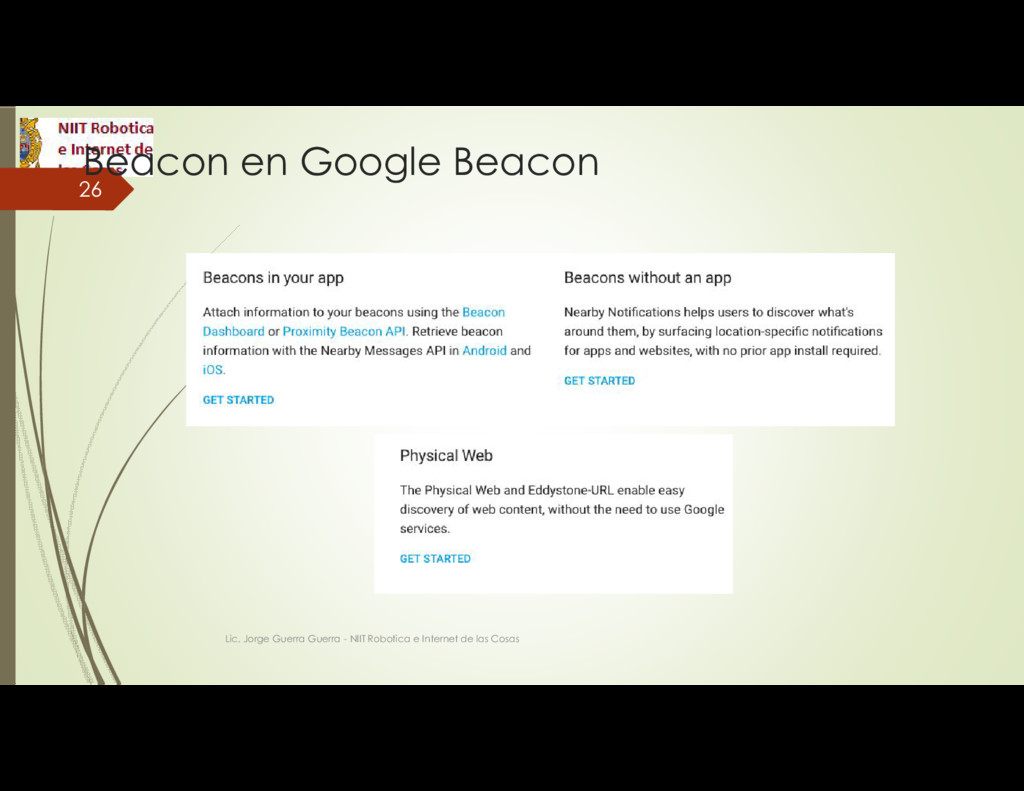

26. Beacon en Google Beacon 26 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas

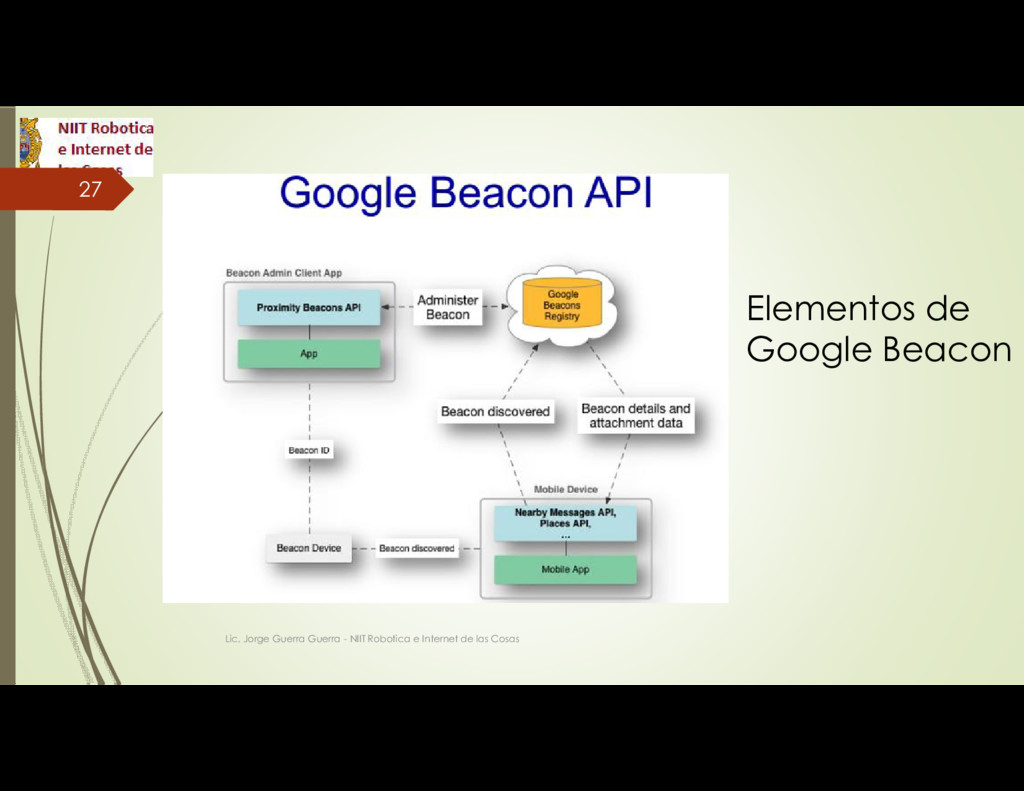

27. Elementos de Google Beacon 27 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas

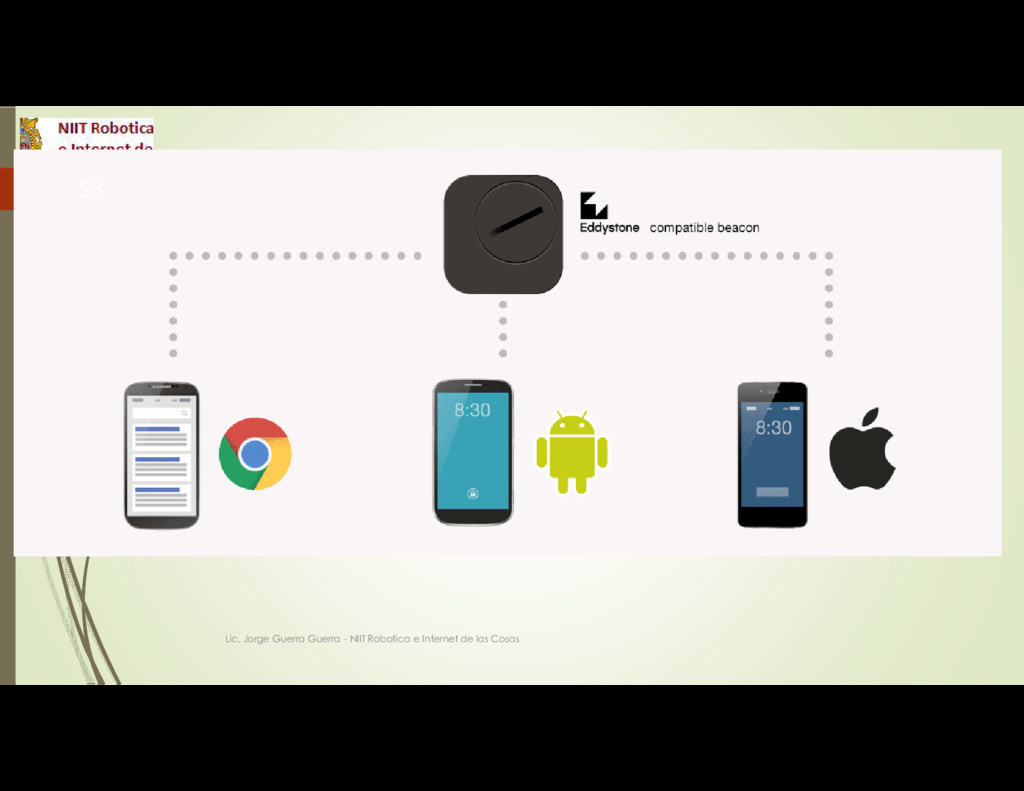

28. 28 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas

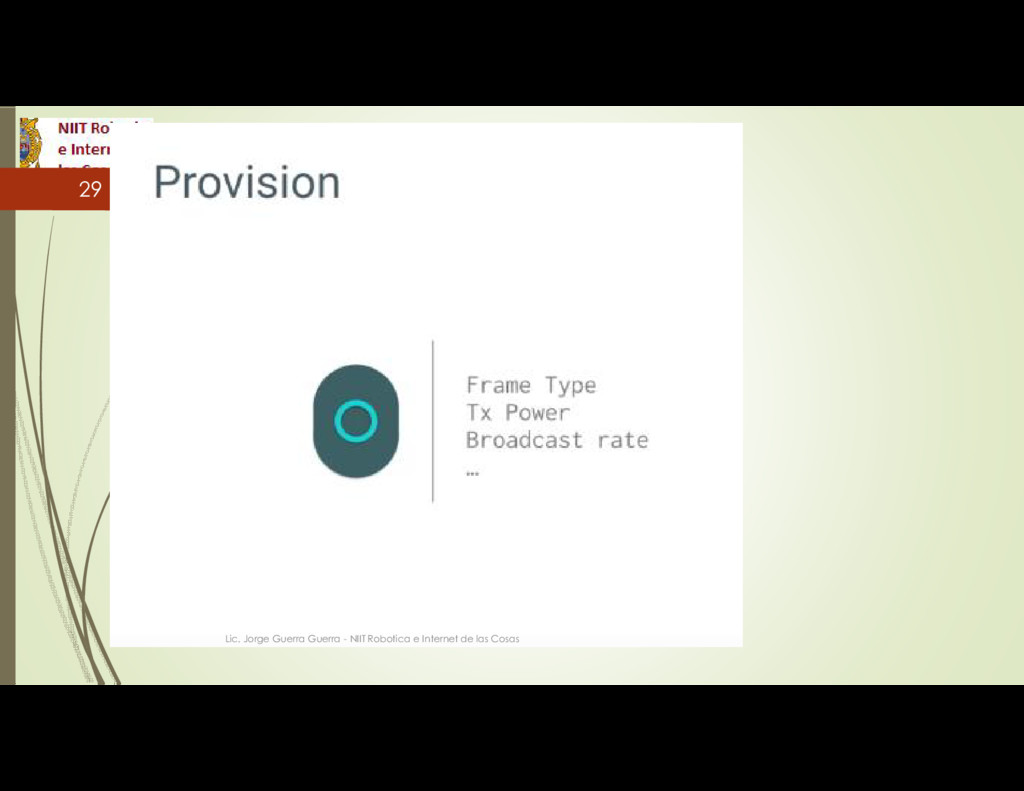

29. 29 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas

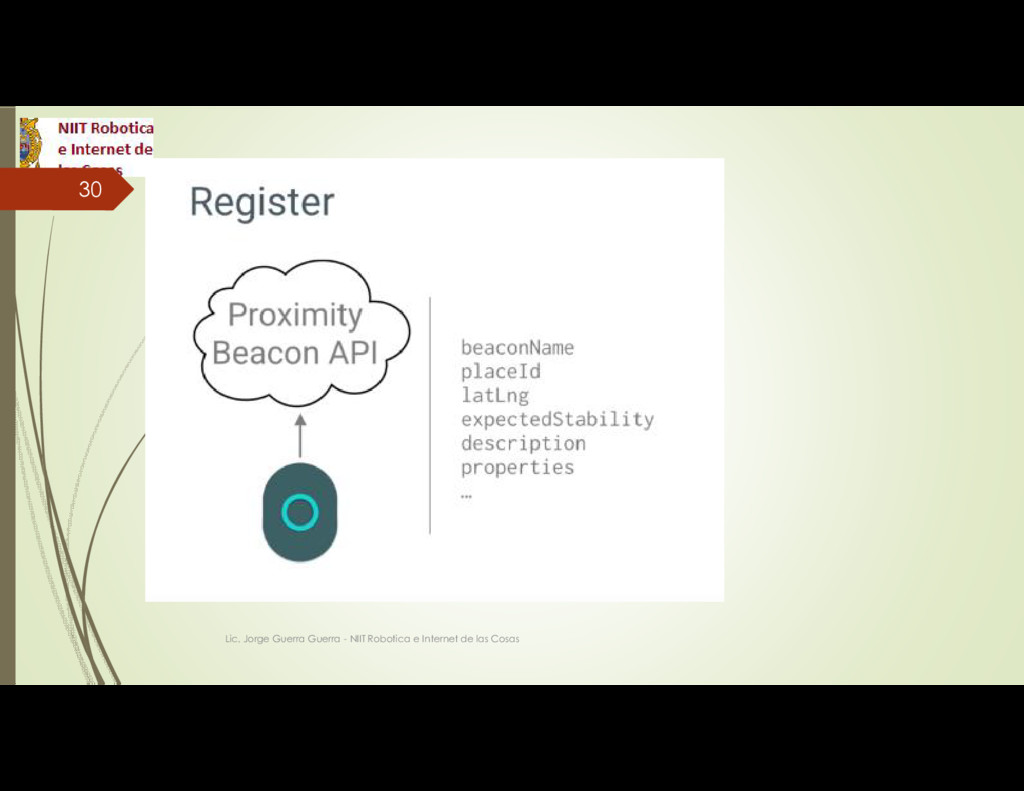

30. 30 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas

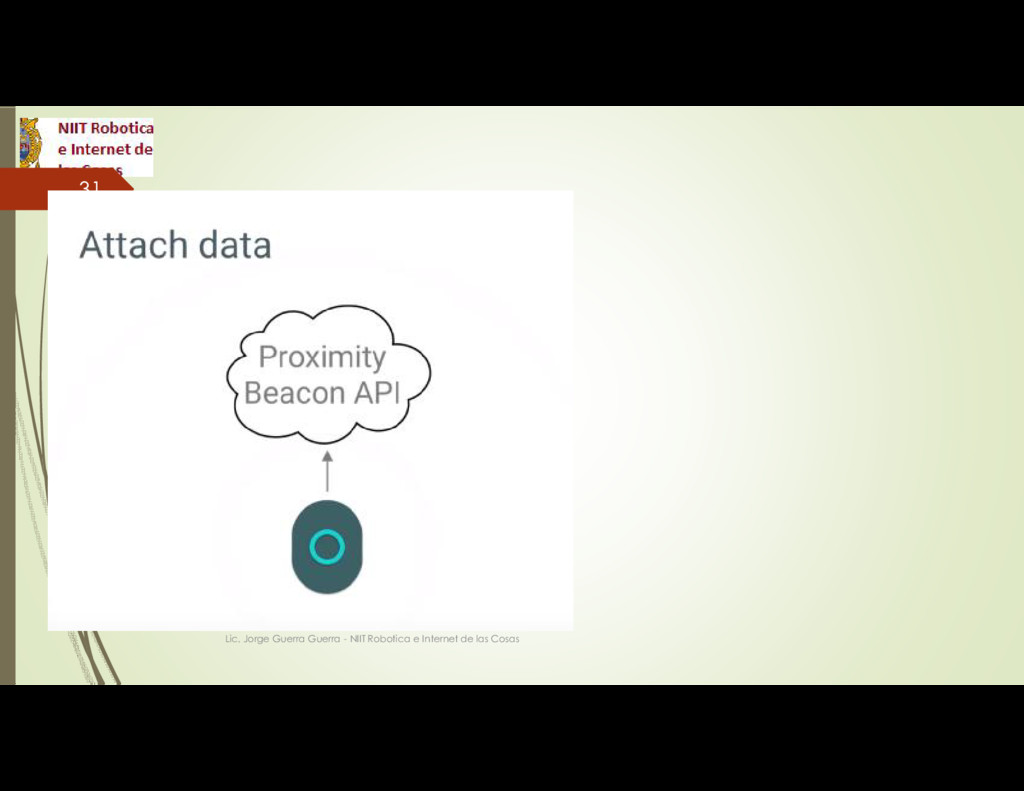

31. 31 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas

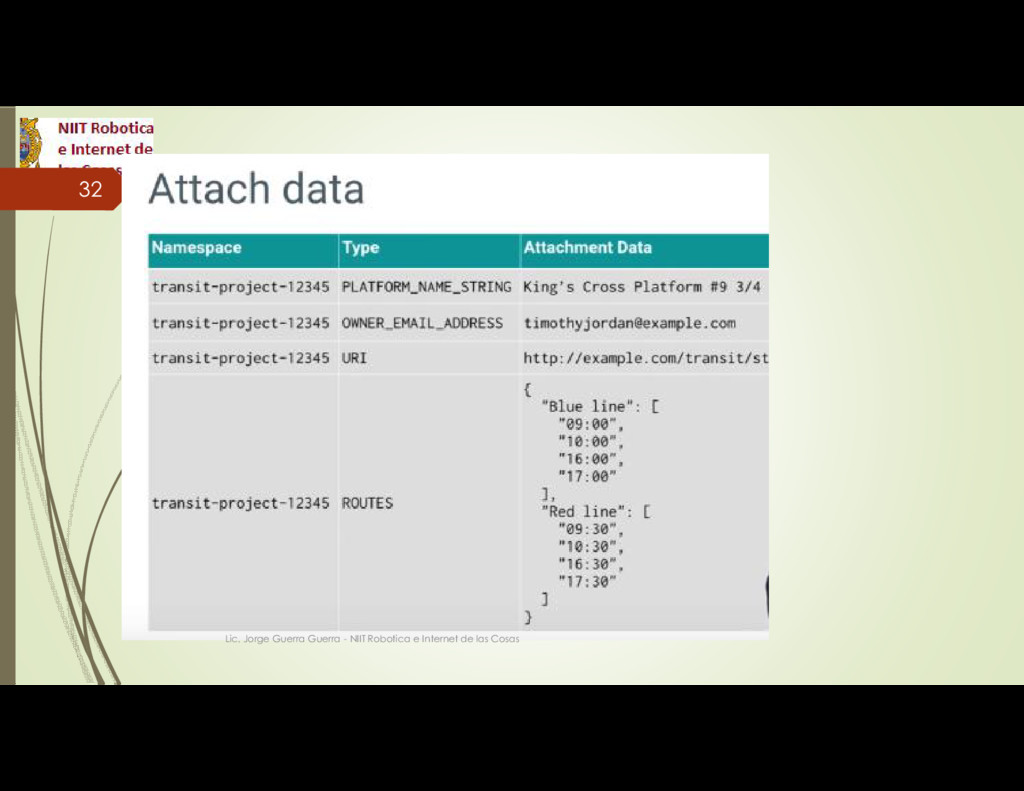

32. 32 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas

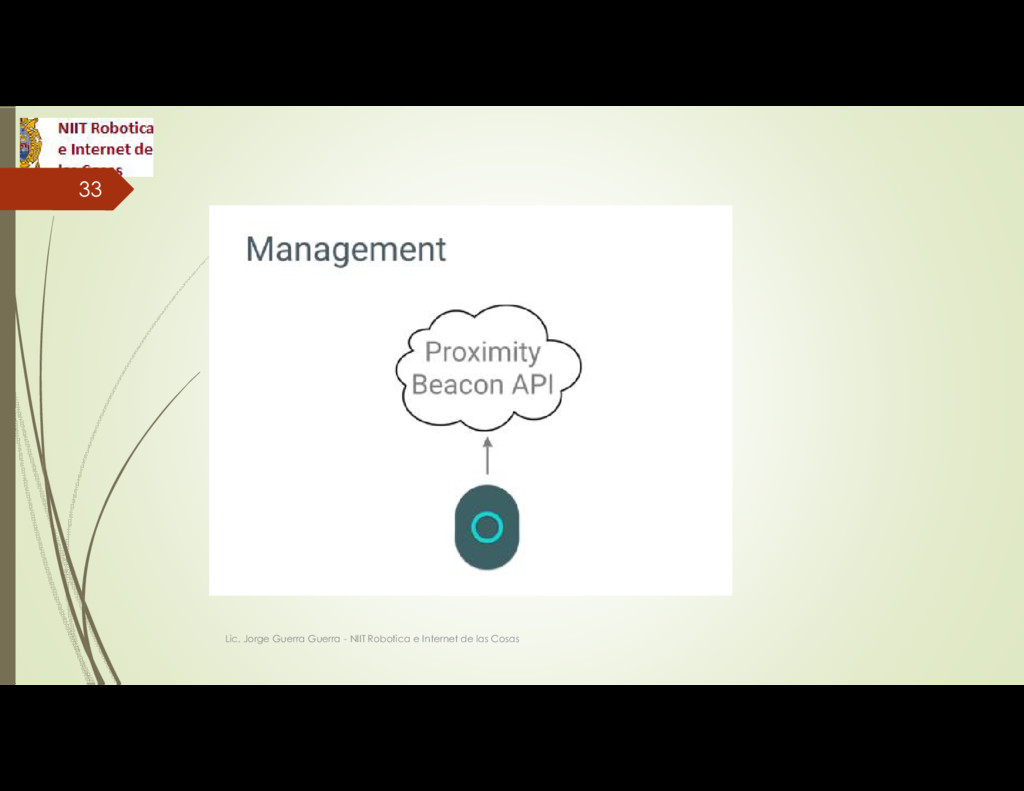

33. 33 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas

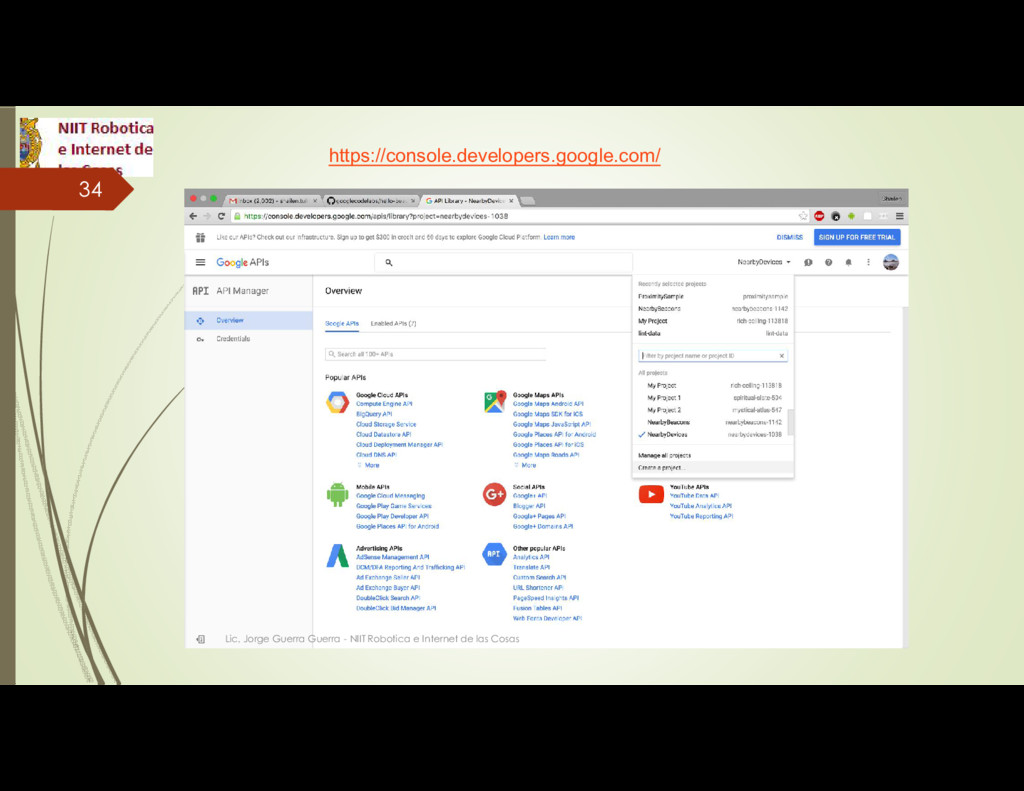

34. https://console.developers.google.com/ 34 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas

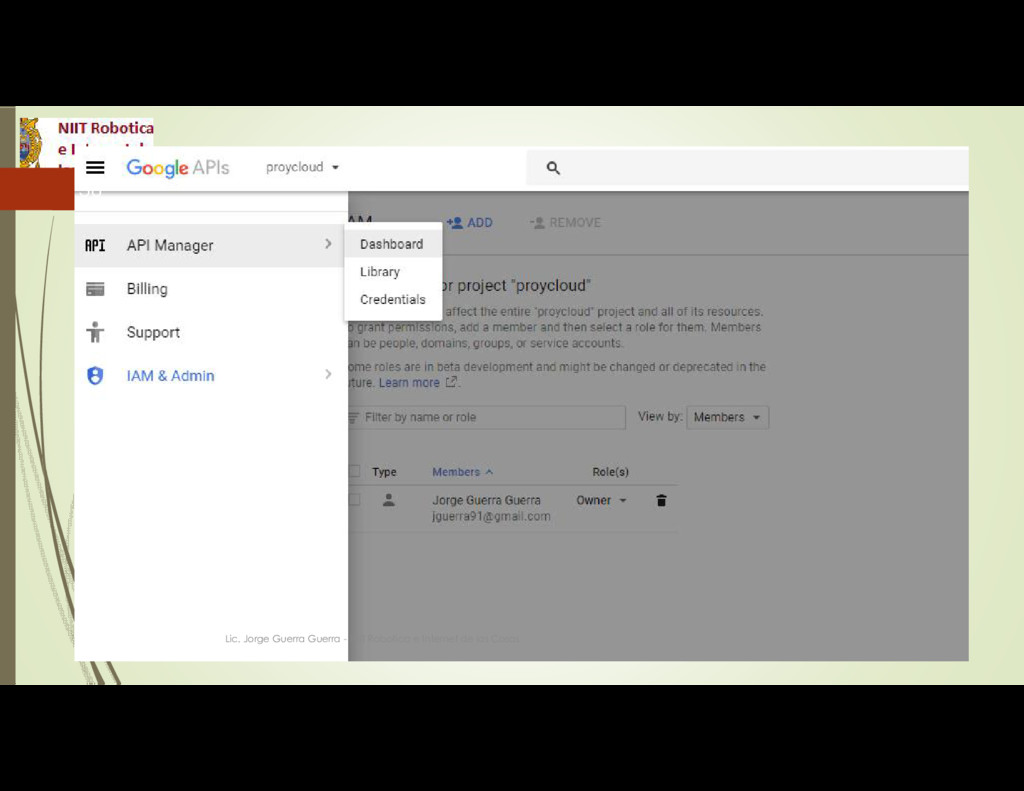

35. 35 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas
36. 36 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas
37. 37 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas

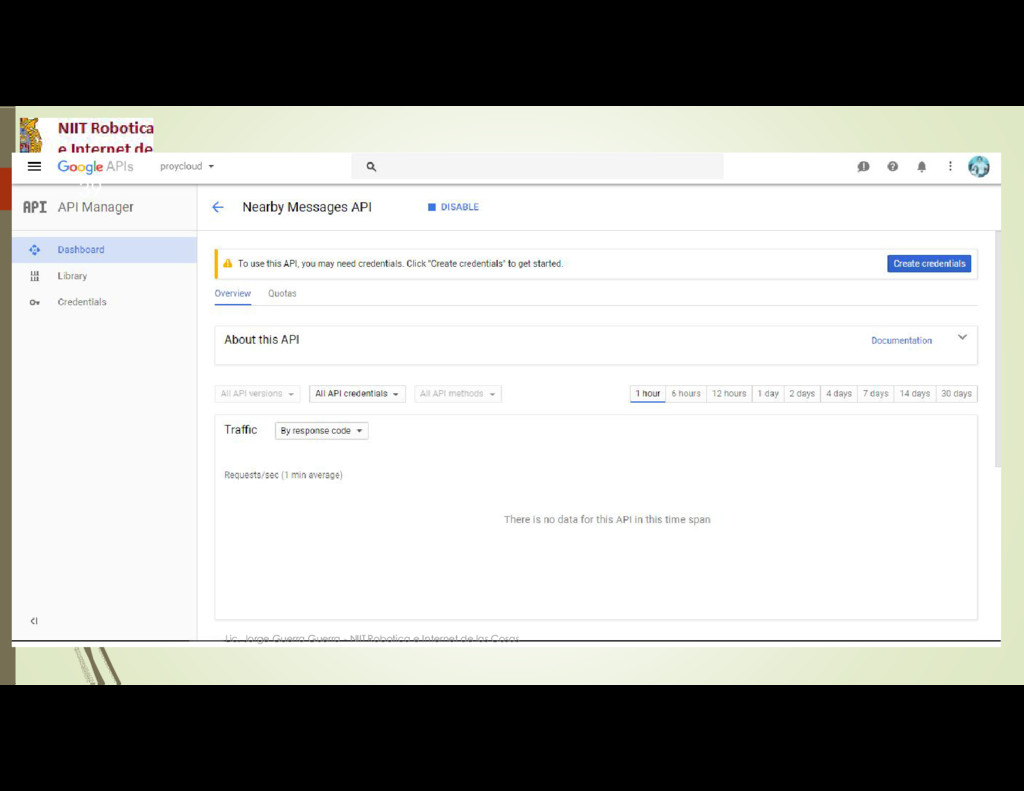

38. 38 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas
39. 39 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas

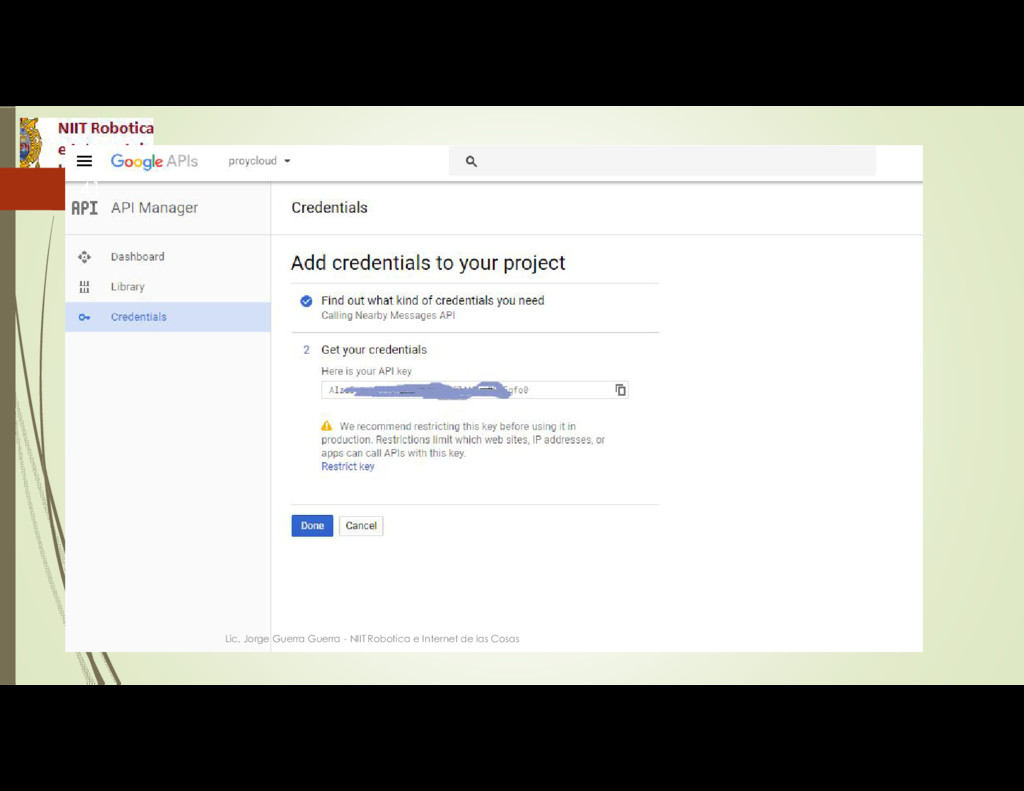

40. 40 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas

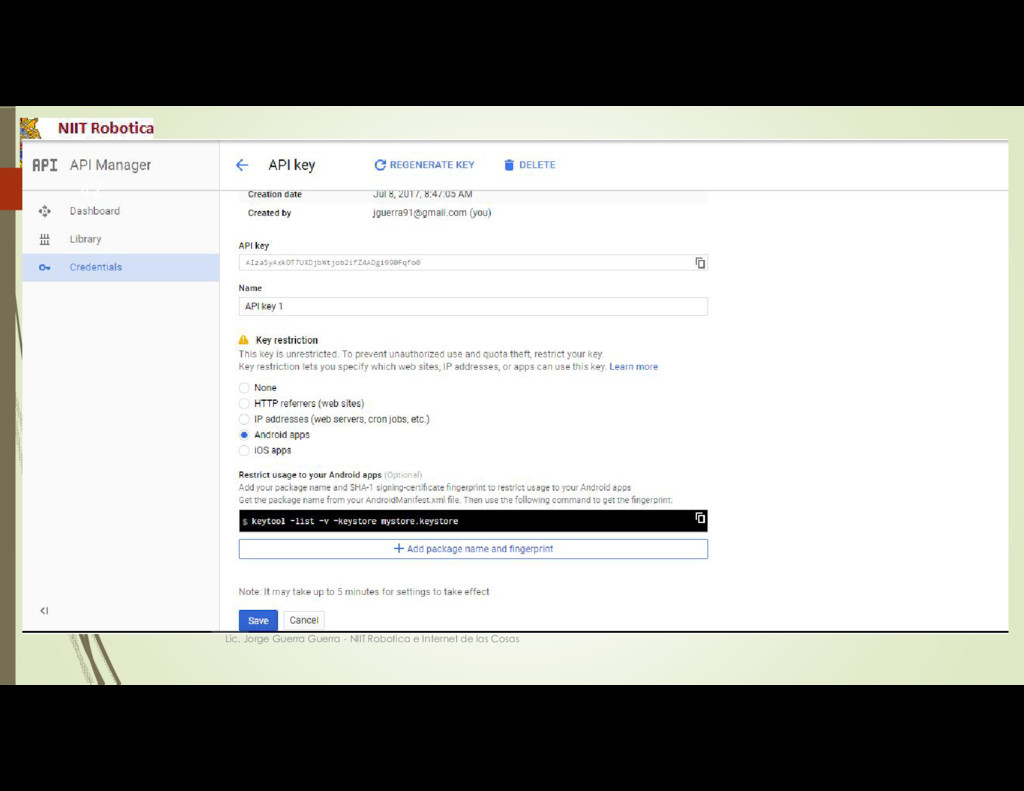

41. 41 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas

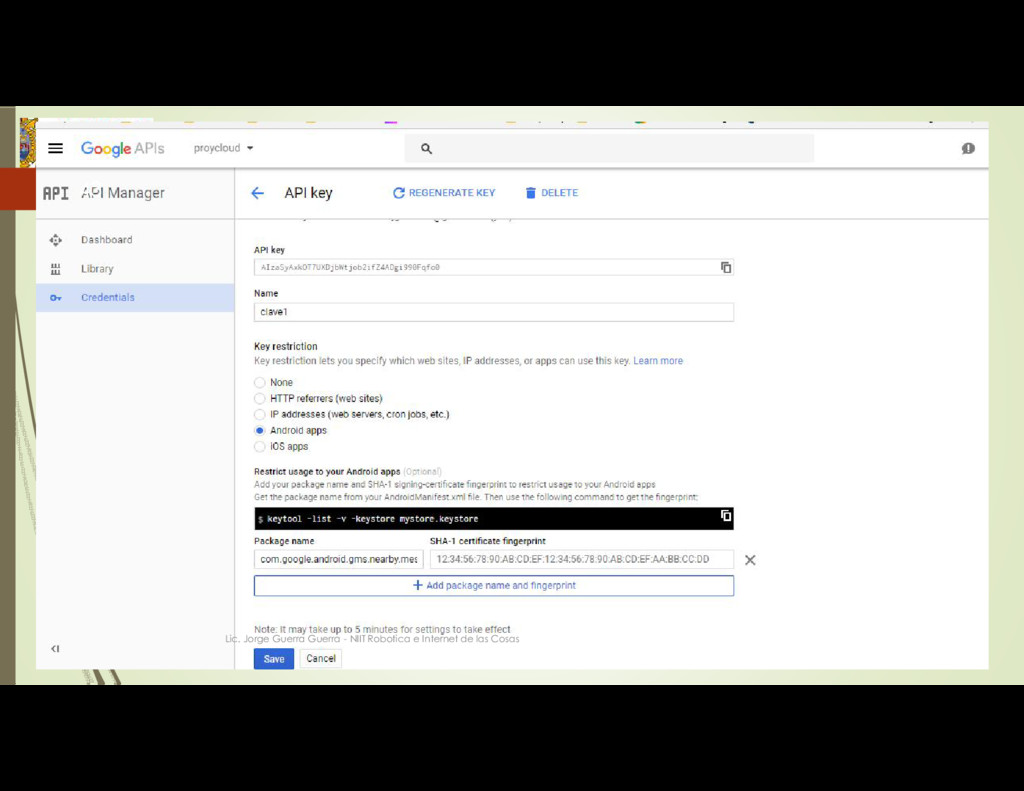

42. 42 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas

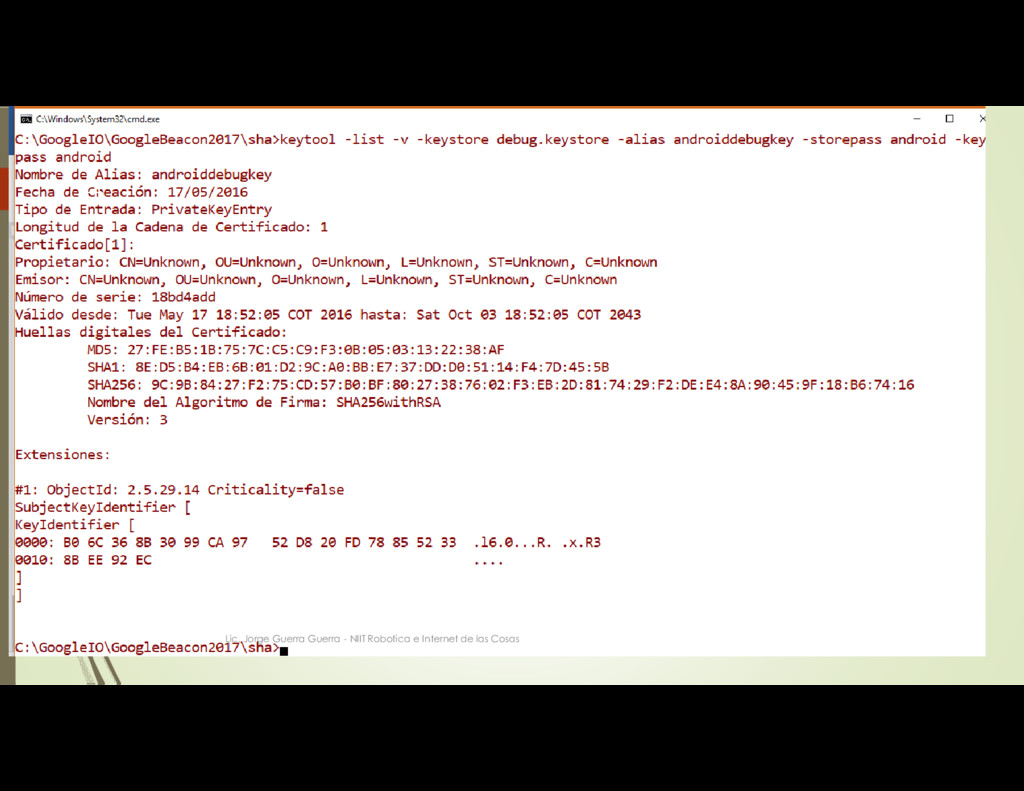

43. 43 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas

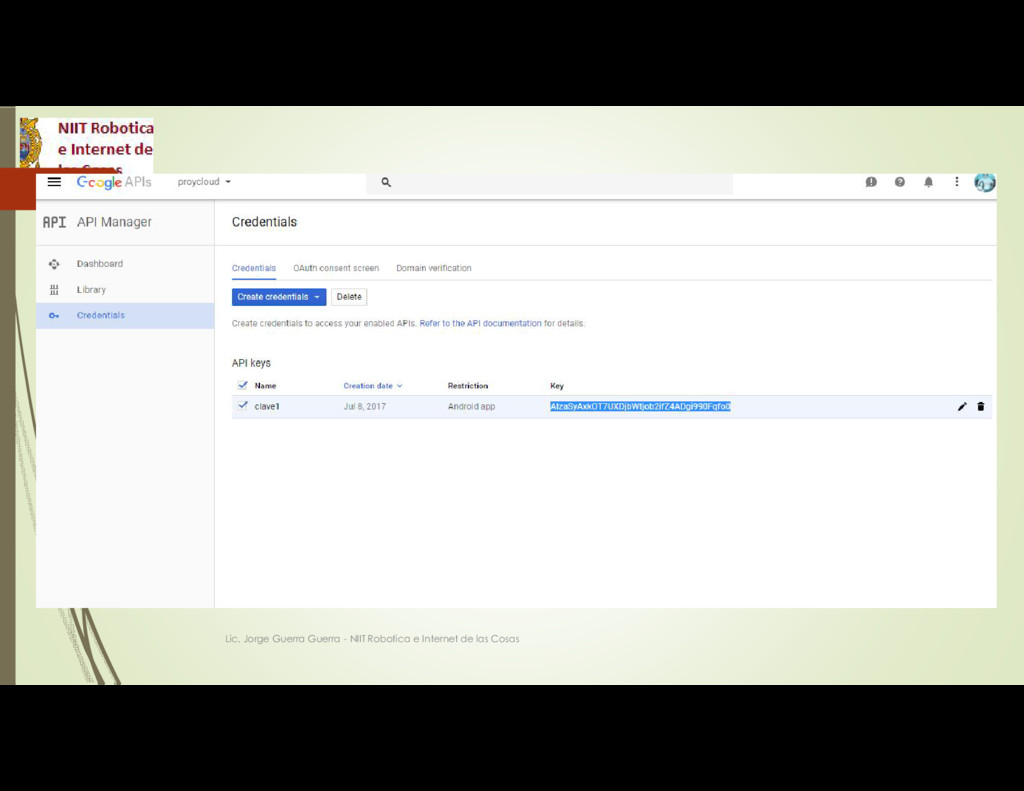

44. 44 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas

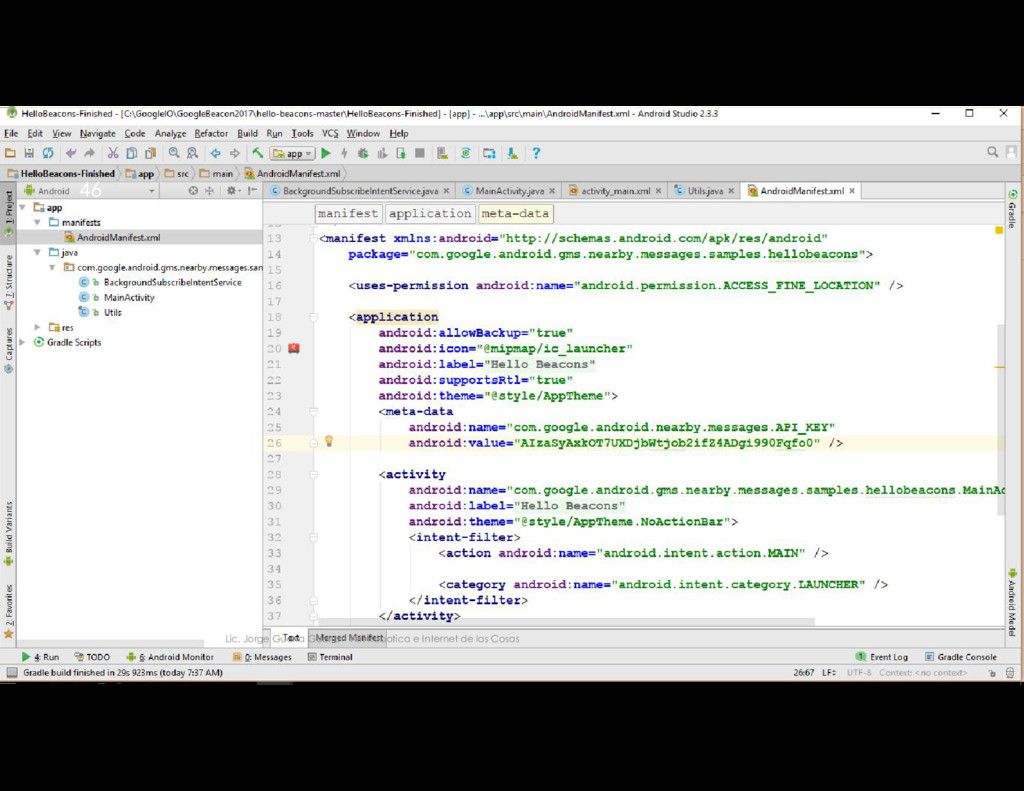

45. 45 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas
46. 46 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas

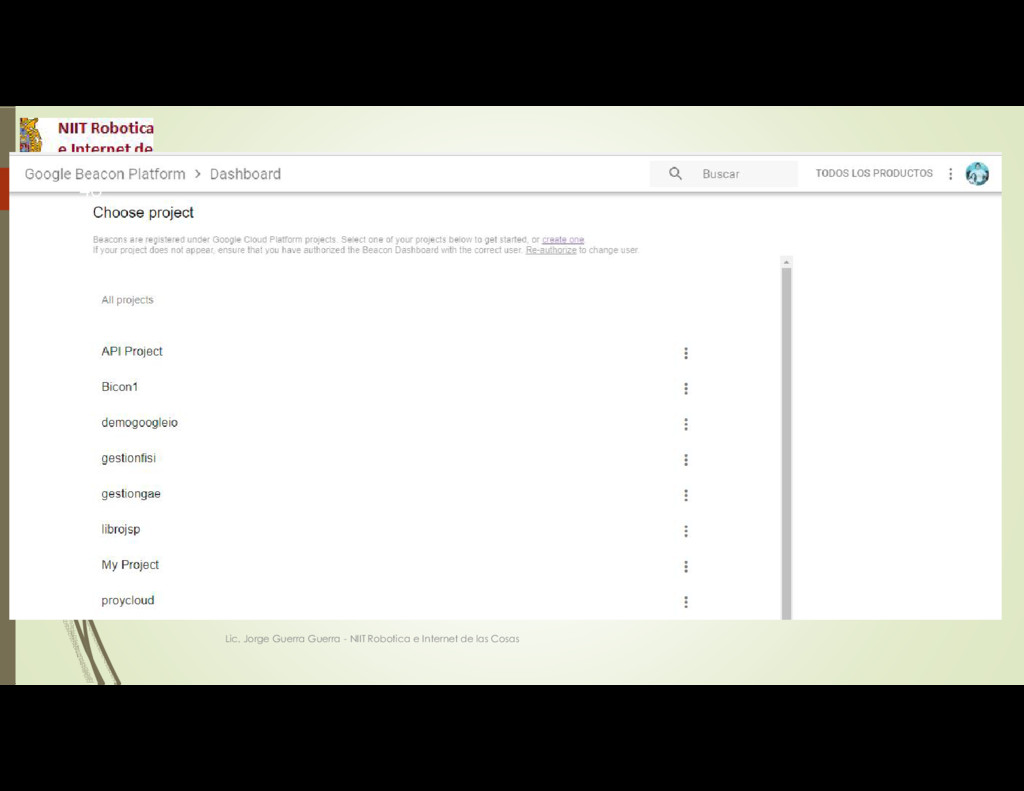

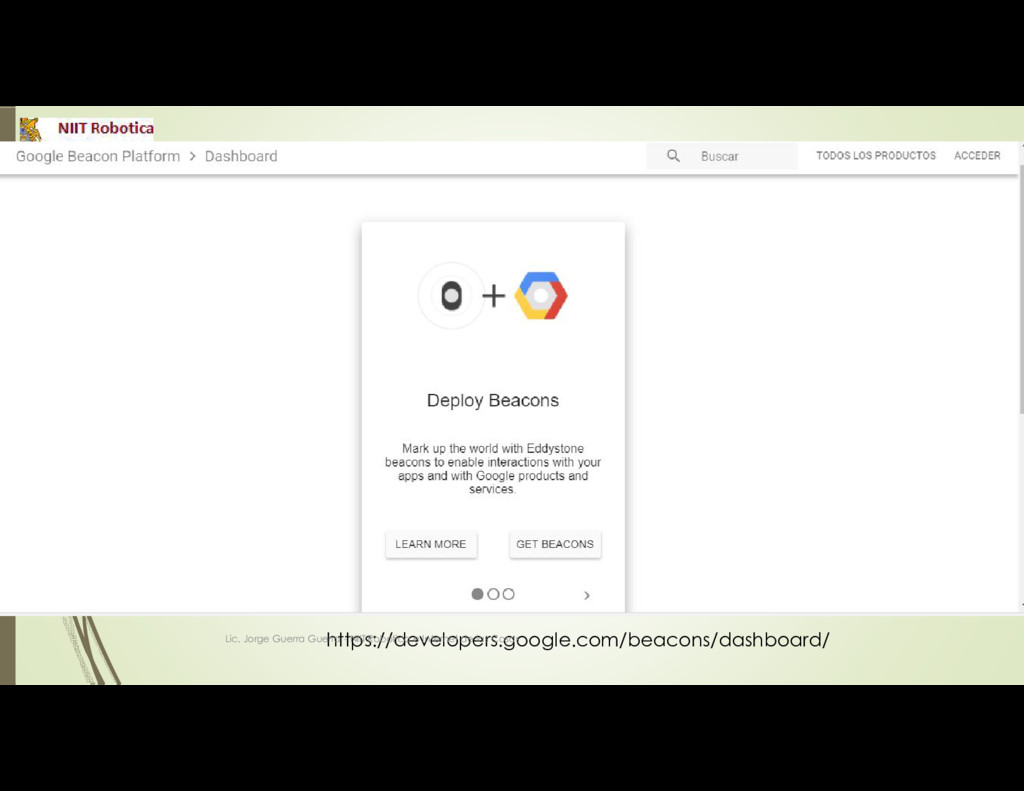

47. https://developers.google.com/beacons/dashboard/ 47 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas
48. 48 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas
49. 49 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas

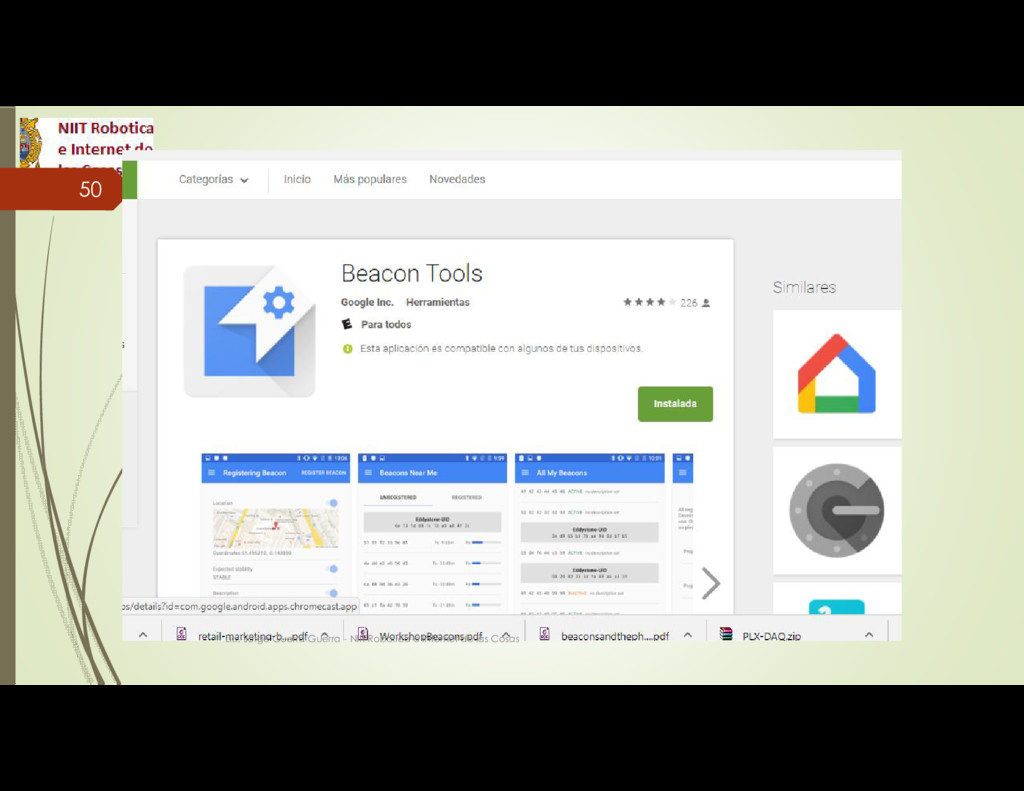

50. 50 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas
51. 51 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas

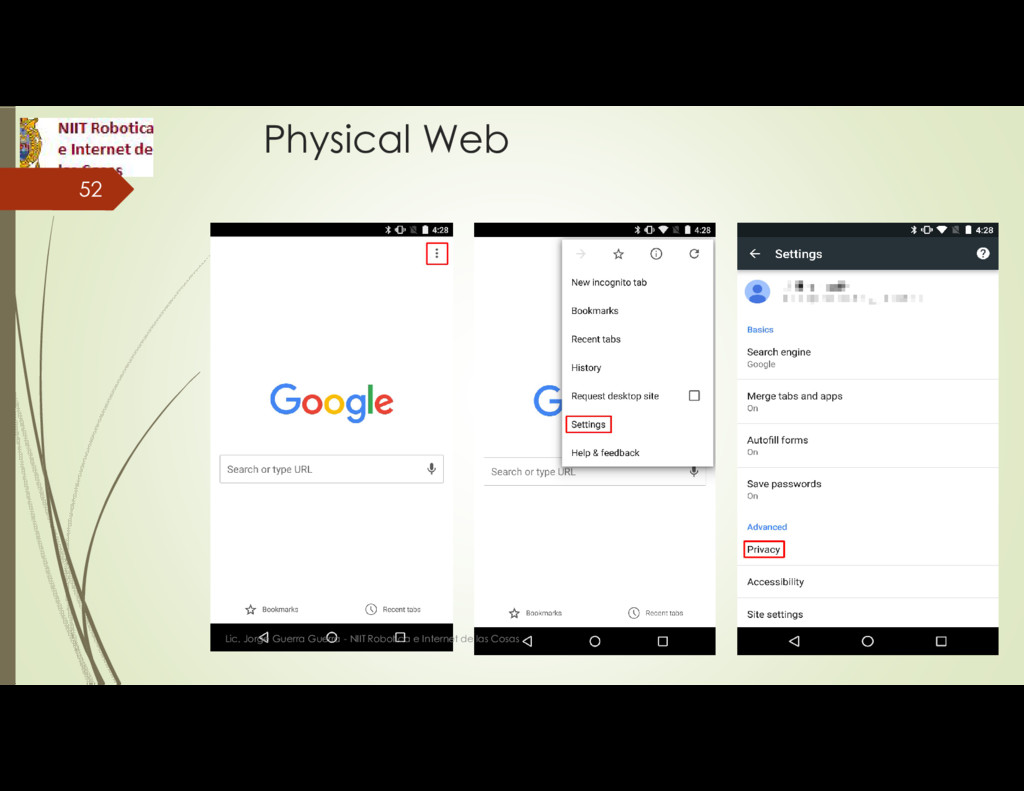

52. Physical Web 52 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas

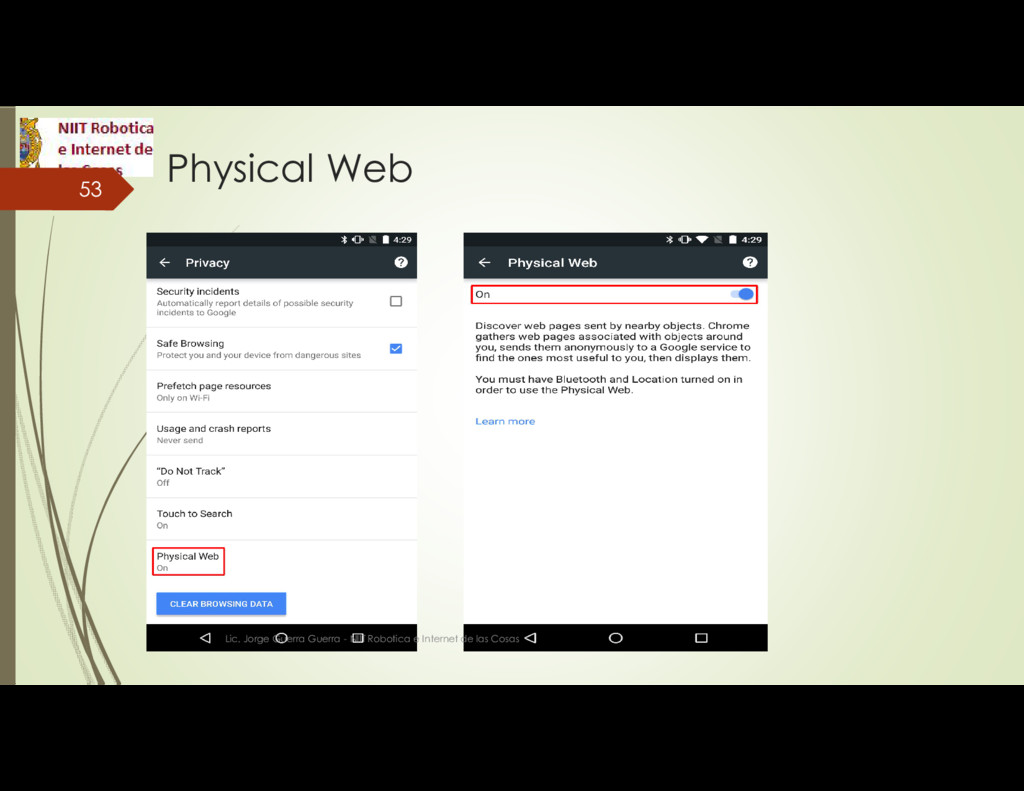

53. Physical Web 53 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas

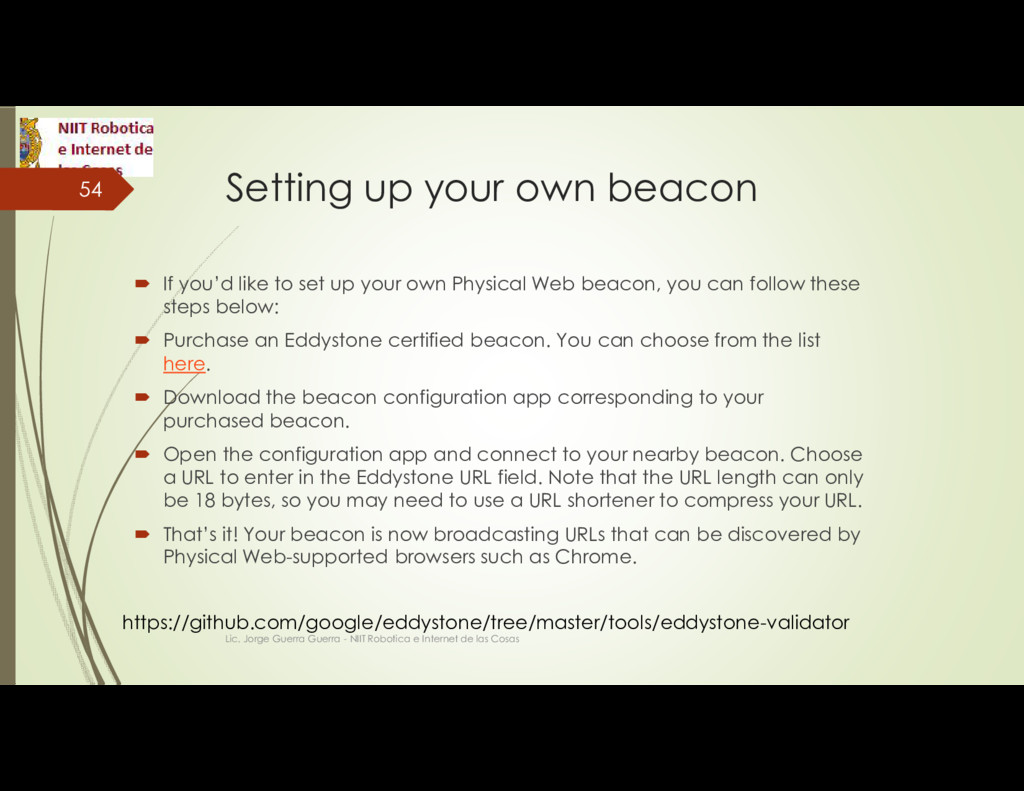

54. Setting up your own beacon  If you’d like to set up your own Physical Web beacon, you can follow these steps below:  Purchase an Eddystone certified beacon. You can choose from the list here.  Download the beacon configuration app corresponding to your purchased beacon.  Open the configuration app and connect to your nearby beacon. Choose a URL to enter in the Eddystone URL field. Note that the URL length can only be 18 bytes, so you may need to use a URL shortener to compress your URL.  That’s it! Your beacon is now broadcasting URLs that can be discovered by Physical Web-supported browsers such as Chrome. https://github.com/google/eddystone/tree/master/tools/eddystone-validator 54 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas
55. Beacon es una nueva forma de acercarnos a la Internet de las Cosas 55 Lic. Jorge Guerra Guerra - NIIT Robotica e Internet de las Cosas
