1. 클린소프트웨어 8주차 비지터와 스테이트 2017-08-02 NHN629 중원
2. Pattern
3. 비지터 패턴 ConfigureForUnix 메소드를 Modem 인터페이스에 추가하지 않고 어떻게 환경 설정할 수 있을까? 이중 디스패치(dual dispatch)를 사용하자. => 비지터
4. public class ZoomModem implements Modem { … public void accept(ModemVisitor v) { v.visit(this); } … }

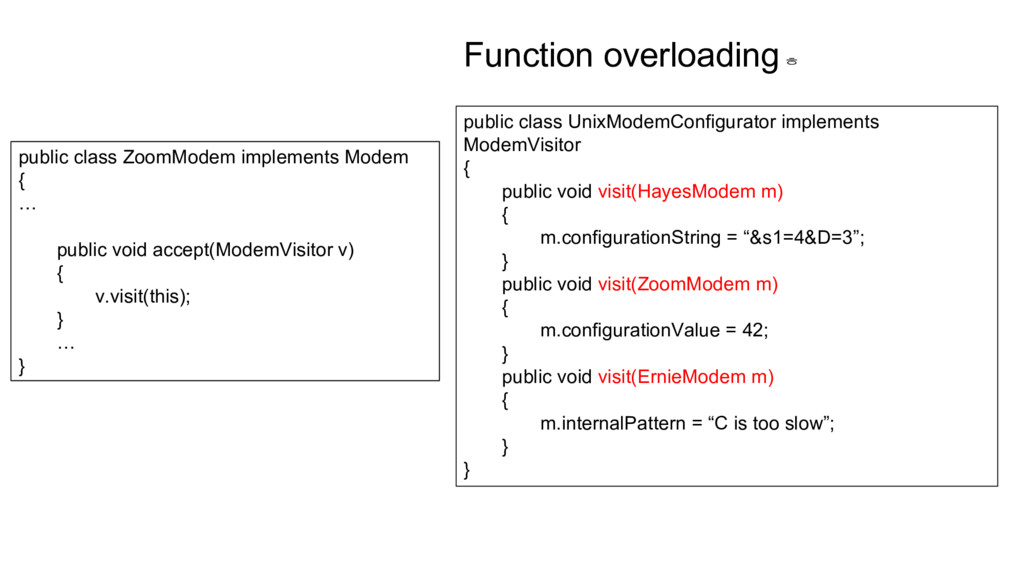

5. public class ZoomModem implements Modem { … public void accept(ModemVisitor v) { v.visit(this); } … } public class UnixModemConfigurator implements ModemVisitor { public void visit(HayesModem m) { m.configurationString = “&s1=4&D=3”; } public void visit(ZoomModem m) { m.configurationValue = 42; } public void visit(ErnieModem m) { m.internalPattern = “C is too slow”; } } Function overloading ㅎ
6. 비순환 비지터 패턴 새로운 파생형이 추가될때마다 재컴파일 이걸 깨자.
7. public interface HayesModemVisitor { public void visit(HayesModem m); } public class UnixModemConfigurator implements ModemVisitor, ErnieModemVisitor, HayesModemVisitor, ZoomModemVisitor { public void visit(HayesModem m) { m.configurationString = "&s1=4&d3"; } public void visit(ZoomModem m) { m.configurationValue = 42; } public void visit(ErnieModem m) { m.internalPattern = "C is too slow"; } } 의존 관계 순환이 깨지고 새로운 방문 대상 파생형을 추가하거나 점진적 컴파일이 쉬워진다. - 단점 : 훨씬 복잡해

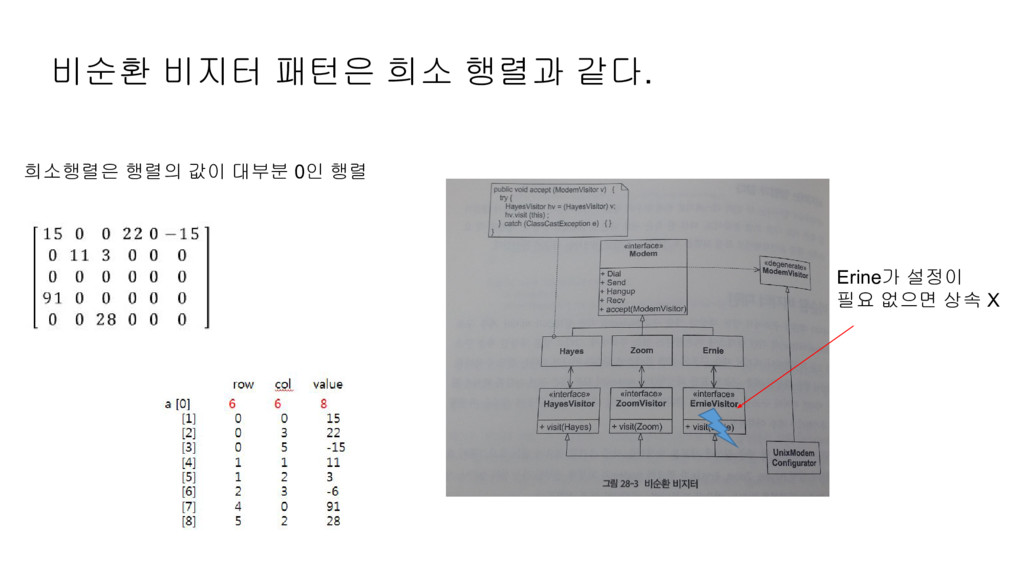

8. 비순환 비지터 패턴은 희소 행렬과 같다. 희소행렬은 행렬의 값이 대부분 0인 행렬 Erine가 설정이 필요 없으면 상속 X

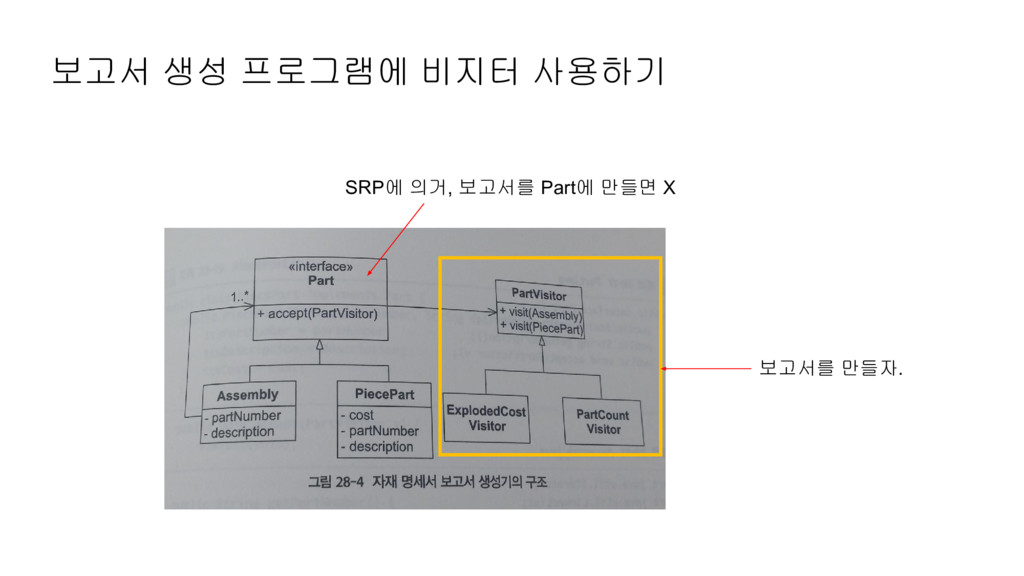

9. 보고서 생성 프로그램에 비지터 사용하기 보고서를 만들자. SRP에 의거, 보고서를 Part에 만들면 X

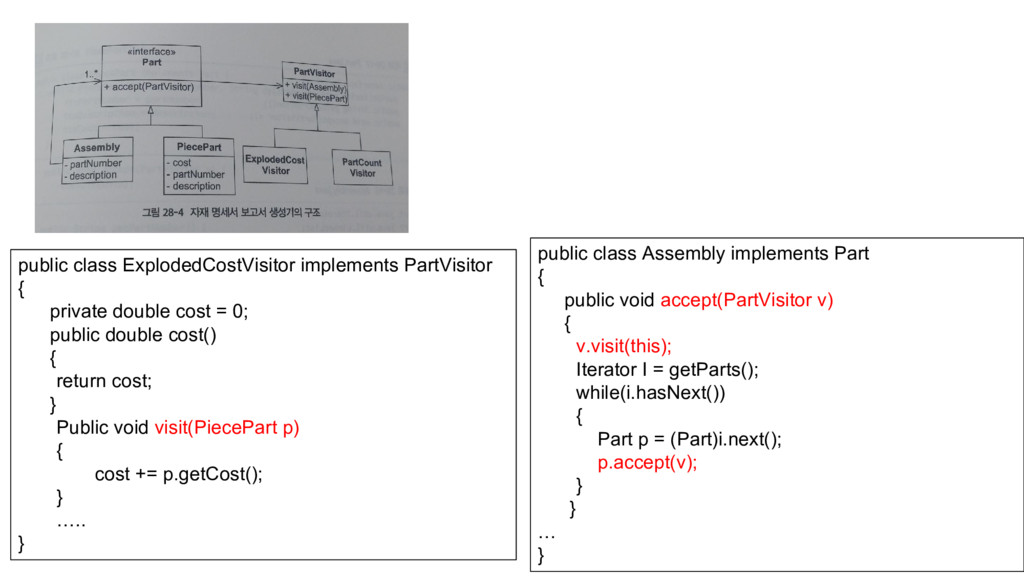

10. public class ExplodedCostVisitor implements PartVisitor { private double cost = 0; public double cost() { return cost; } Public void visit(PiecePart p) { cost += p.getCost(); } ….. } public class Assembly implements Part { public void accept(PartVisitor v) { v.visit(this); Iterator I = getParts(); while(i.hasNext()) { Part p = (Part)i.next(); p.accept(v); } } … }
11. 데코레이터 패턴 기존 계층 구조를 바꾸지 않고 메소드를 추가하는 비지터 말고 다른 패턴 Hayes 모뎀에 볼륨을 높여주세요. … Modem m = user.getModem(); If(user.wantsLoudDial()) m.setVoume(11); m.dial(…) … … Public class HasyesModem impements Modem { private Boolean wantsLoudDial = false; public void dial(…) { if(wantsLoudDial) setValume(11); } } 그냥 Hayes모뎀을 안건드리고, 안돼? OMG...
12. public class HayesModem implements Modem { … public void dial(String pno) { itsPhoneNumber = pno; } private String itsPhoneNumber; … } public class LoudDialModem implements Modem { … public void dial(String pno) { itsModem.setSpeakerVolume(10); itsModem.dial(pno); } … private Modem itsModem; }
13. 다중 데코레이터
14. 확장객체 (EXTENSION OBJECT) 패턴

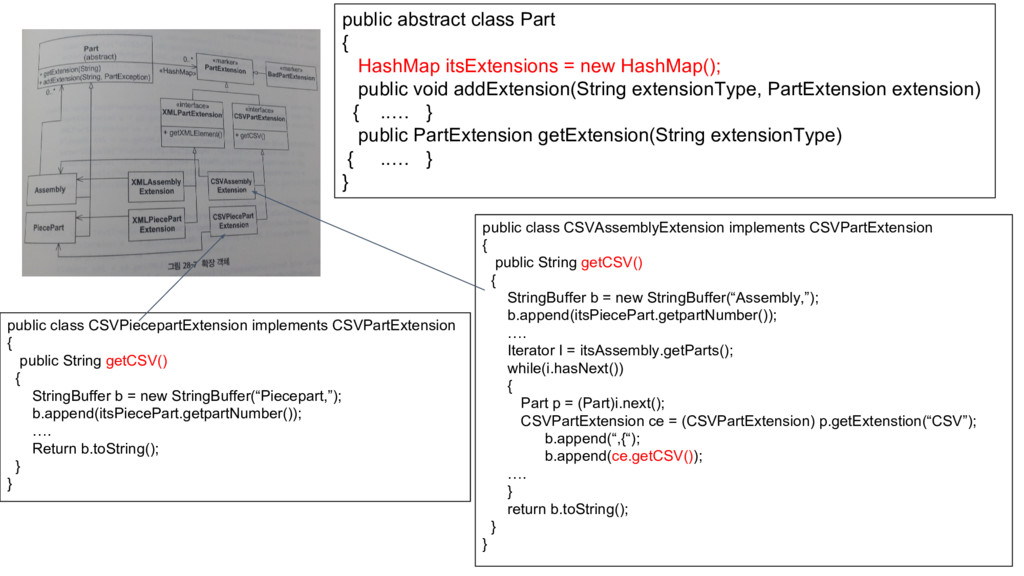

15. public abstract class Part { HashMap itsExtensions = new HashMap(); public void addExtension(String extensionType, PartExtension extension) { ..… } public PartExtension getExtension(String extensionType) { ..… } } public class CSVPiecepartExtension implements CSVPartExtension { public String getCSV() { StringBuffer b = new StringBuffer(“Piecepart,”); b.append(itsPiecePart.getpartNumber()); …. Return b.toString(); } } public class CSVAssemblyExtension implements CSVPartExtension { public String getCSV() { StringBuffer b = new StringBuffer(“Assembly,”); b.append(itsPiecePart.getpartNumber()); …. Iterator I = itsAssembly.getParts(); while(i.hasNext()) { Part p = (Part)i.next(); CSVPartExtension ce = (CSVPartExtension) p.getExtenstion(“CSV”); b.append(“,{“); b.append(ce.getCSV()); …. } return b.toString(); } }

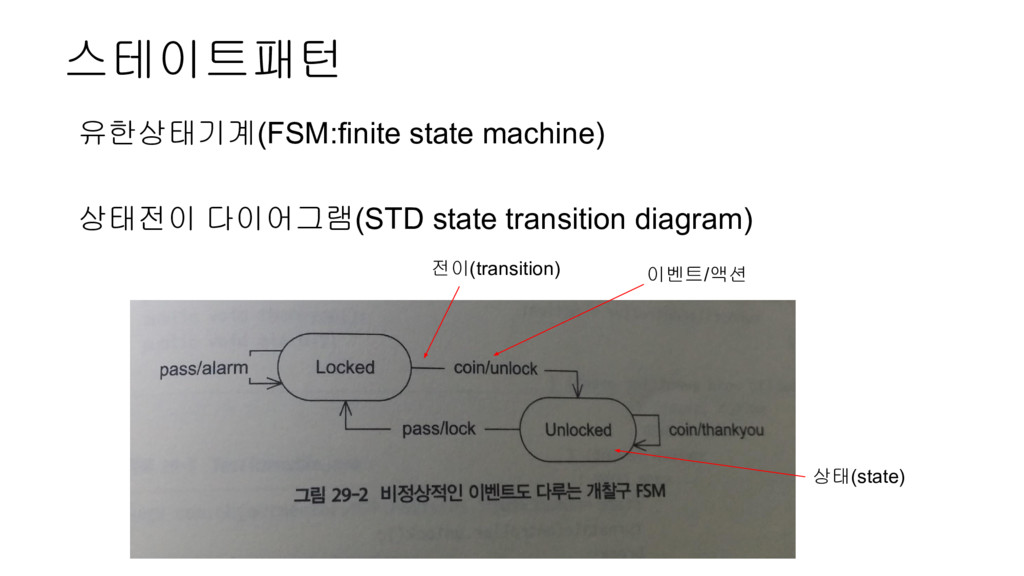

16. 스테이트패턴 유한상태기계(FSM:finite state machine) 상태전이 다이어그램(STD state transition diagram) 상태(state) 전이(transition) 이벤트/액션
17. 중첩된 switch/case문 public class Tunstile { … public void event(int event) { switch(state){ swtich(event) { case COIN: state = UNLOCKED; turnstileController.unlock(); break; case PASS: ….. /* 전용 */ public state = LOCKED; public testCointInUnlockedState() { t.state = Turnstile.UNLOCKED; …. } 자바의 약점!!! 장점 : 명쾌 단점 : 복잡
18. c++의 내가 메모리풀을 만들껀데, 그 객체는 메모리풀에서만 가져와야 하니, 딴데서 생성 못했으면 좋겠어 Quiz class MonsterPool { Monster pool_[1000]; public: Monster& Factory(){....} };
19. c++의 class Monster { friend class MonsterPool; private: Monster(){} }; 내가 메모리풀을 만들껀데, 그 객체는 메모리풀에서만 가져와야 하니, 딴데서 생성 못했으면 좋겠어 class MonsterPool { Monster pool_[1000]; public: Monster& Factory(){....} };
20. 스테이트 패턴 public class Turnstile { private static TurnstileState lockedState = new LockedTurnStileState(); private static TurnstileState unlockedState = new UnLockedTurnStileState(); private TurnstileState state = lockedState; ….
21. 스트레터지와 스테이트 패턴
22. 상태기계 컴파일러(State Machine Compiler) public class Tunstile extends TurnStileActions { … private static Locked itsLockedState; private static Unlocked itsUnlockedState; … private State itsState; …. public void coin() throws FSMError { itsState.Coin(); } } public class Unlocked extends State { … public void coin() { thankyou(); } } 3차원 유한상태 기계(3D???) (THREE-LEVEL FINITE STATE MACHINE)
23. 상태기계가 언제 쓰면 좋은가? -GUI 상호작용 컨트롤러 -네트워크 처리 등에 좋다. - Unity의 Animator FSM
24. - Prometheues호 상태기계가 언제 쓰면 좋은가? - Guardians of the Galaxy의 Milano호 -우주 항해 할 때
25. Simple!
27. 끝!
