GPSの仕組みと精度向上 @k_zoar 2016/10/29 第43回プログラミング生放送 @株式会社DMM.comラボ #マスコットアプリ文化祭
•ハンドル: ぞあ. •某団体で事務の仕事してます •測量士補 •地理空間情報専門技術者(GIS2級) •2次元CAD利用技術者2級 •趣味で OpenStreetMap 書いてます •よく那珂ちゃんファンを辞めてます
GPSって? •アメリカが運用中の衛星航行システム •地球を周回する最低24機 予備機を含めて最大30機の衛星 制御施設、受信機を含めた システムの総称 x24
GPS衛星について •L1、L2などの電波が出てる •コンシューマー受信機ではL1のみ、測量用など高級 機ではL2も利用できる •C/Aコード:民間開放 •Pコード:軍用 •Wコード:軍用
GPS衛星について •航法メッセージ 50bpsで衛星の軌道情報、データ更新時期 衛星時計の補正係数、衛星のヘルスデータ 1フレームが1500ビット、30秒で受信 25フレームで1マスターフレーム 12分30秒必要
GPSの位置情報取得方法 •単独測位 受信機1機での測位方法 水平位置精度 だいたい5m~100m •干渉測位 受信機2機以上を連携させる 水平位置精度 1mm~ など
干渉測位 •既に位置情報のあるポイントに1機、知りたいポイ ントにも設置 •受信機が多ければそれだけ多くのポイントを同時に 測位できる •衛星との距離を直接測るのではなく、電波の位相を 使って受信機間の距離を測る •5時間とかかかる、一式500万円くらい
単独測位 •おそらく普通に GPSと言えばこの方法 •衛星からの電波がどれくらいの時間で 受信機まで届くかで距離を計算 •三角測量の後方交会法という方法
単独測位 必要な衛星の数は? 未知数は • 緯度 • 経度 • 高さ •
時計誤差 なので4つの衛星があった方がいい
単独測位の拡張 • 受信機は1機だけ、他の設備から補助情報を受けて補正 • その場で高い位置情報をとる場合には通信機能が必須 • システムは通信機能を求めていた、通信機器は位置情報 を付加価値として欲しがった(?) • A-GPS
携帯基地局から正確な航行メッセージをもらう • Wi-Fi補助 Wi-Fiの電波に補助情報機能を見いだす
補助情報の利用 •移動体なら加速度、モーメントセンサーの値で位置 を移動させる •固定なら土地の図面などから頑張る
RTK-GPS •受信機1つをすでに緯度経度のわかる場所へ •もう1つを知りたいポイントへ •両者をネットワークを介して接続する •わかっているポイントの情報で 知りたいポイントの情報を補正する •5cmくらいの精度が出ます
RTK-GPS •受信機がRAW出力に対応している必要がある •通常はNMEA、RAINEX出力はちょっと高い •データシートに書かれてます RTK-LIB/GSI-LIBなどのオープンソー スライブラリがあります
誤差の原因:衛星の離れ具合 •時間帯によっては衛星が似たような位置にいる場合が •可能ならバラバラの位置にある時に位置を取るように する
誤差の原因:衛星の離れ具合
誤差の原因:衛星の離れ具合 •「スカイプロット」で ビングるとソフトウェアが 出てくる
誤差の原因:電離層 •地球の周りに存在する層、電磁波を遅延させる •航行メッセージにある電離層モデルで遅延を計算 •→ 実は除去しきれない モデルと現実の差
誤差の原因:電離層
誤差の原因:ノイズ •衛星電波を乱す •周囲に電子機器を設置しない
誤差の原因:ノイズ
誤差の原因:マルチパス •看板などに反射する衛星電波のこと •周囲に反射しそうなものを置かない •アンテナを高いところに設置する
誤差の原因:マルチパス

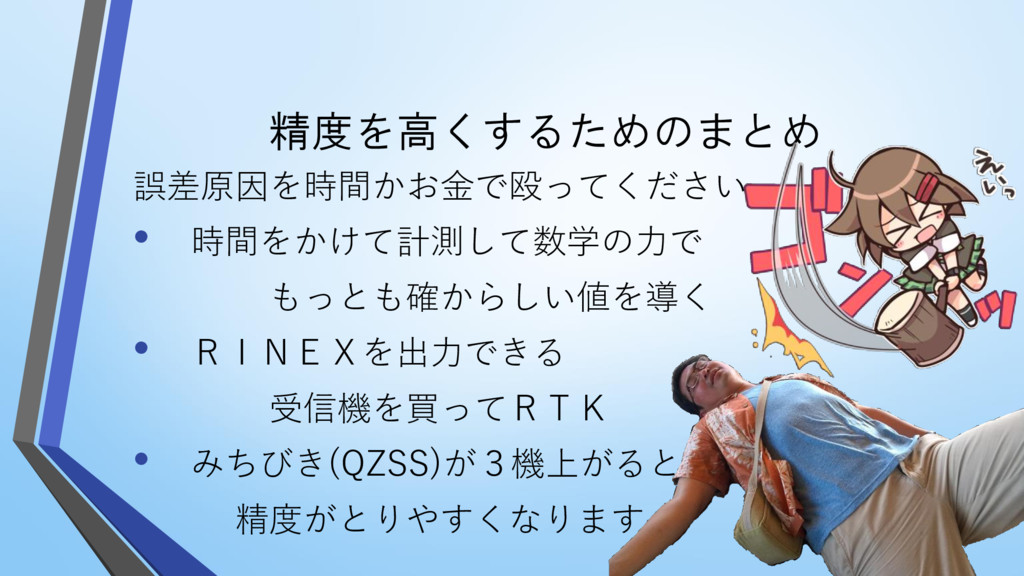

精度を高くするためのまとめ 誤差原因を時間かお金で殴ってください • 時間をかけて計測して数学の力で もっとも確からしい値を導く • RINEXを出力できる 受信機を買ってRTK • みちびき(QZSS)が3機上がると
精度がとりやすくなります
ご静聴ありがとうございました
