MapLibre GLは、ウェブページやネイティブアプリケーションなどで地図を表示するためのライブラリやコンポーネントです。今回、MapLibre GL JS (JavaScriptベースの実装) にプラグインとして拡張できるライブラリを実装したので、その成果について共有します。

MapLibre GL JS単体でもアイコンなどの画像は表示できますが、画像の移動には大きな制約があります。maplibre-gl-layersはWebGLを使用して、非常に多くのスプライト画像(実用的には10000個ほどですが無制限)を表示して、かつ、画像をスムーズに移動させることができます。更に、アニメーション(イージング・移動補間)・装飾・ラベル表示・疑似LOD・リアルタイムカメラ視点移動など、動体アイコンのトラッキングに必要な多くの操作が簡単に実現できます。

Transcript

1. Kouji Matsui (https://www.kekyo.net/) maplibre-gl-layers 地図に移動体 たくさん表示したい Kouji Matsui Center CLR No.11 2026/2/28

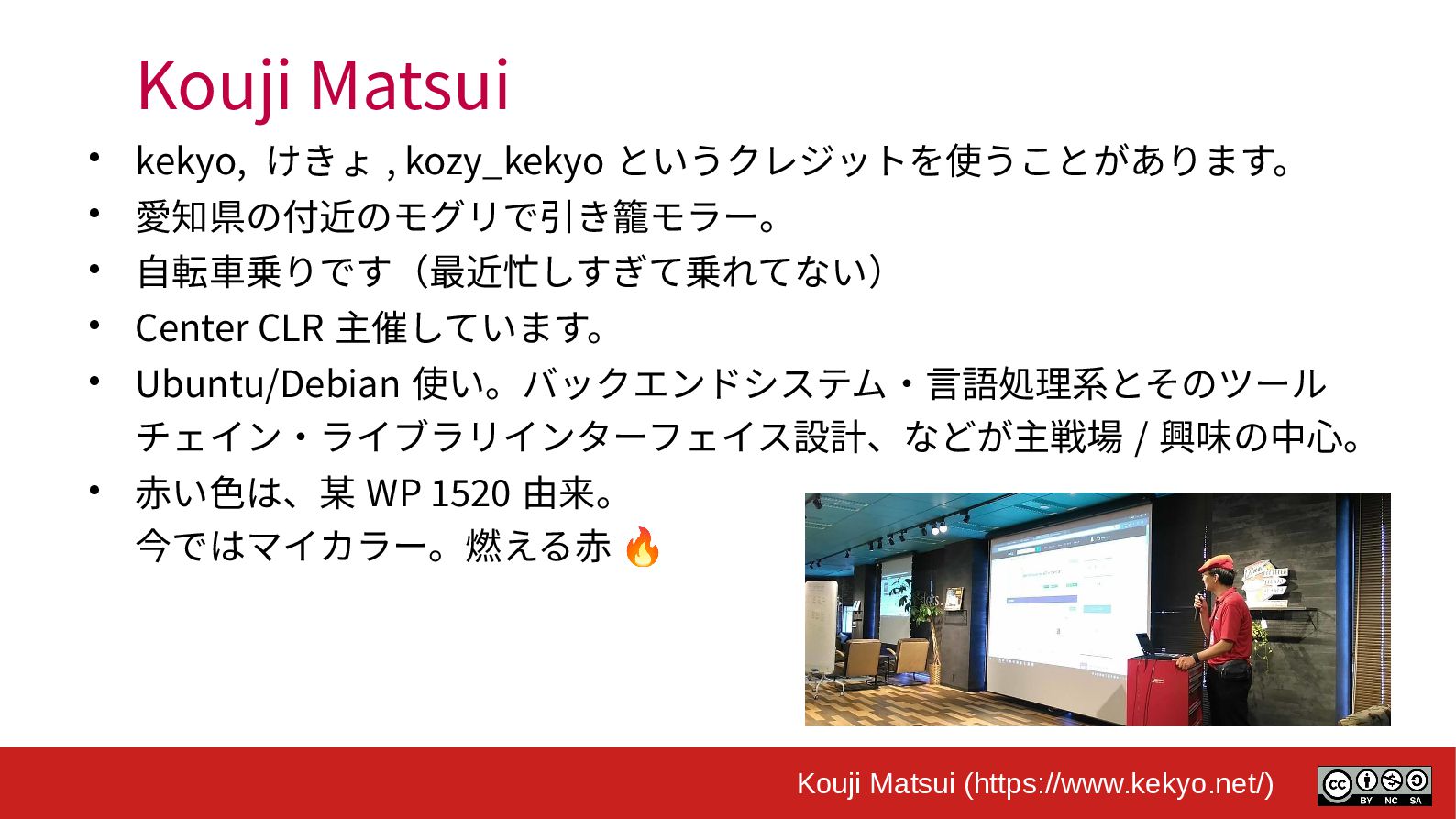

2. Kouji Matsui (https://www.kekyo.net/) Kouji Matsui • kekyo, けきょ , kozy_kekyo というクレジットを使うことがあります。 • 愛知県の付近のモグリで引き籠モラー。 • 自転車乗りです（最近忙しすぎて乗れてない） • Center CLR 主催しています。 • Ubuntu/Debian 使い。バックエンドシステム・言語処理系とそのツール チェイン・ライブラリインターフェイス設計、などが主戦場 / 興味の中心。 • 赤い色は、某 WP 1520 由来。 今ではマイカラー。燃える赤 🔥

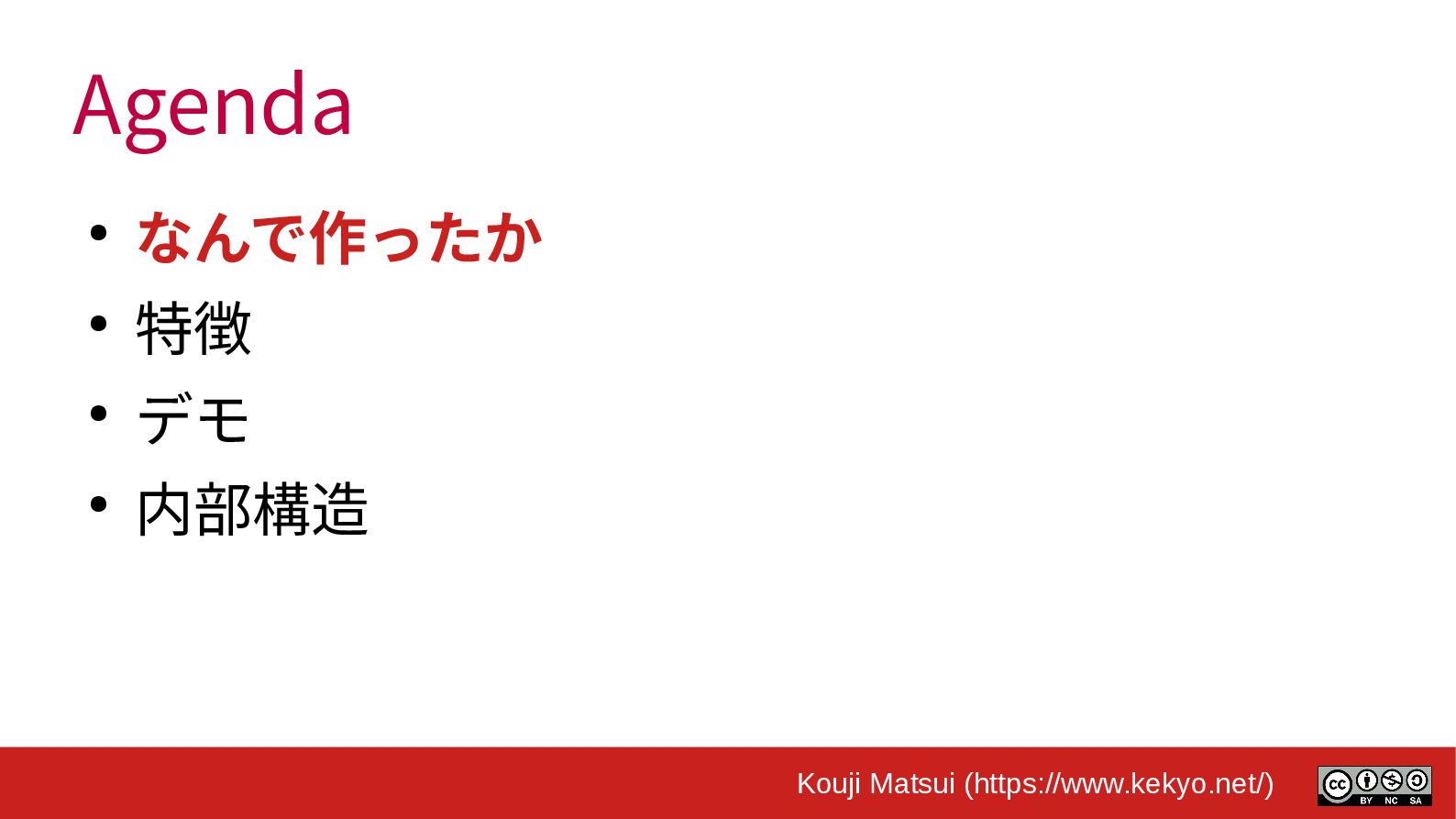

3. Kouji Matsui (https://www.kekyo.net/) Agenda • なんで作ったか • 特徴 • デモ • 内部構造

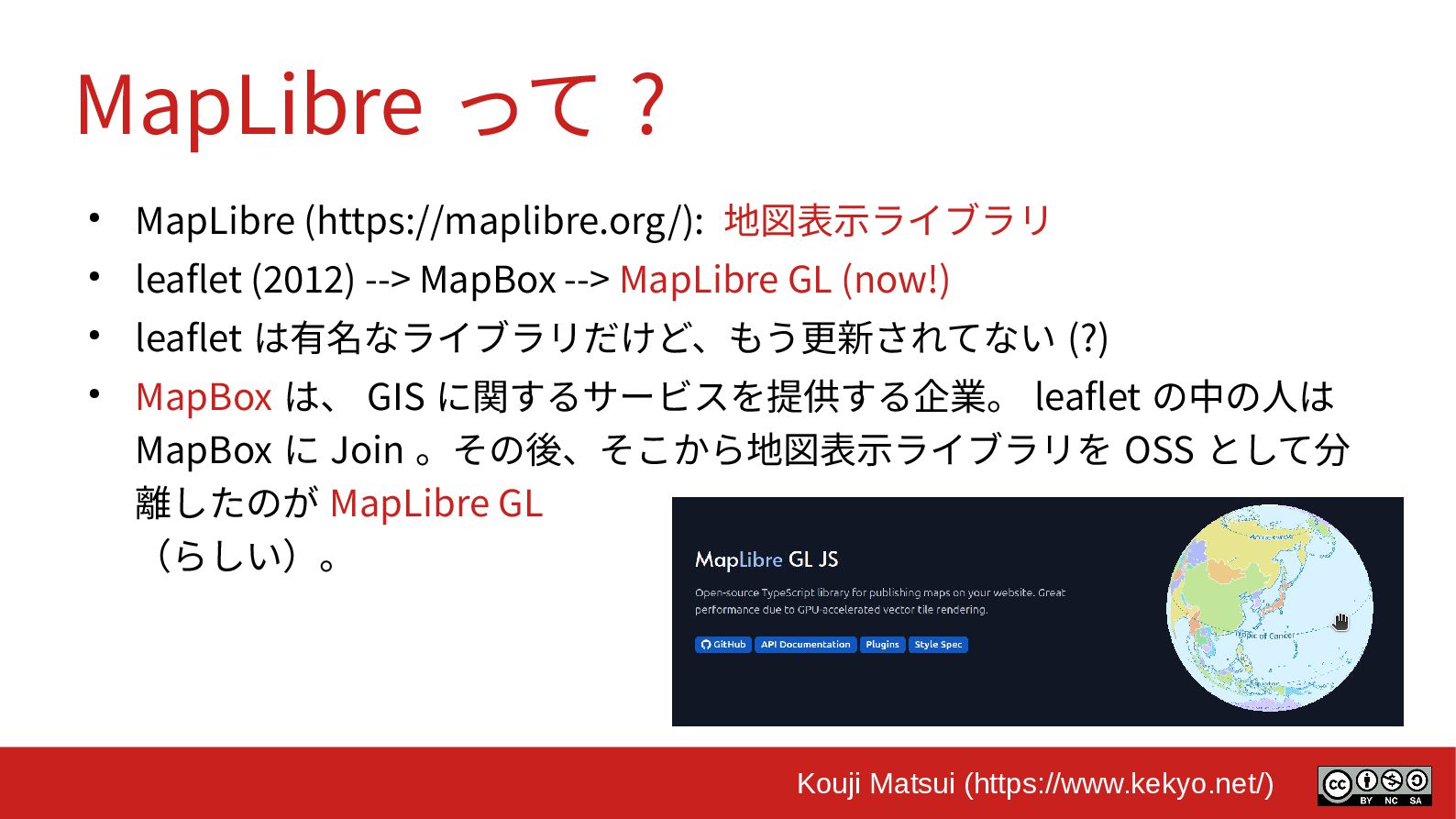

4. Kouji Matsui (https://www.kekyo.net/) MapLibre って ? • MapLibre (https://maplibre.org/): 地図表示ライブラリ • leaflet (2012) --> MapBox --> MapLibre GL (now!) • leaflet は有名なライブラリだけど、もう更新されてない (?) • MapBox は、 GIS に関するサービスを提供する企業。 leaflet の中の人は MapBox に Join 。その後、そこから地図表示ライブラリを OSS として分 離したのが MapLibre GL （らしい）。

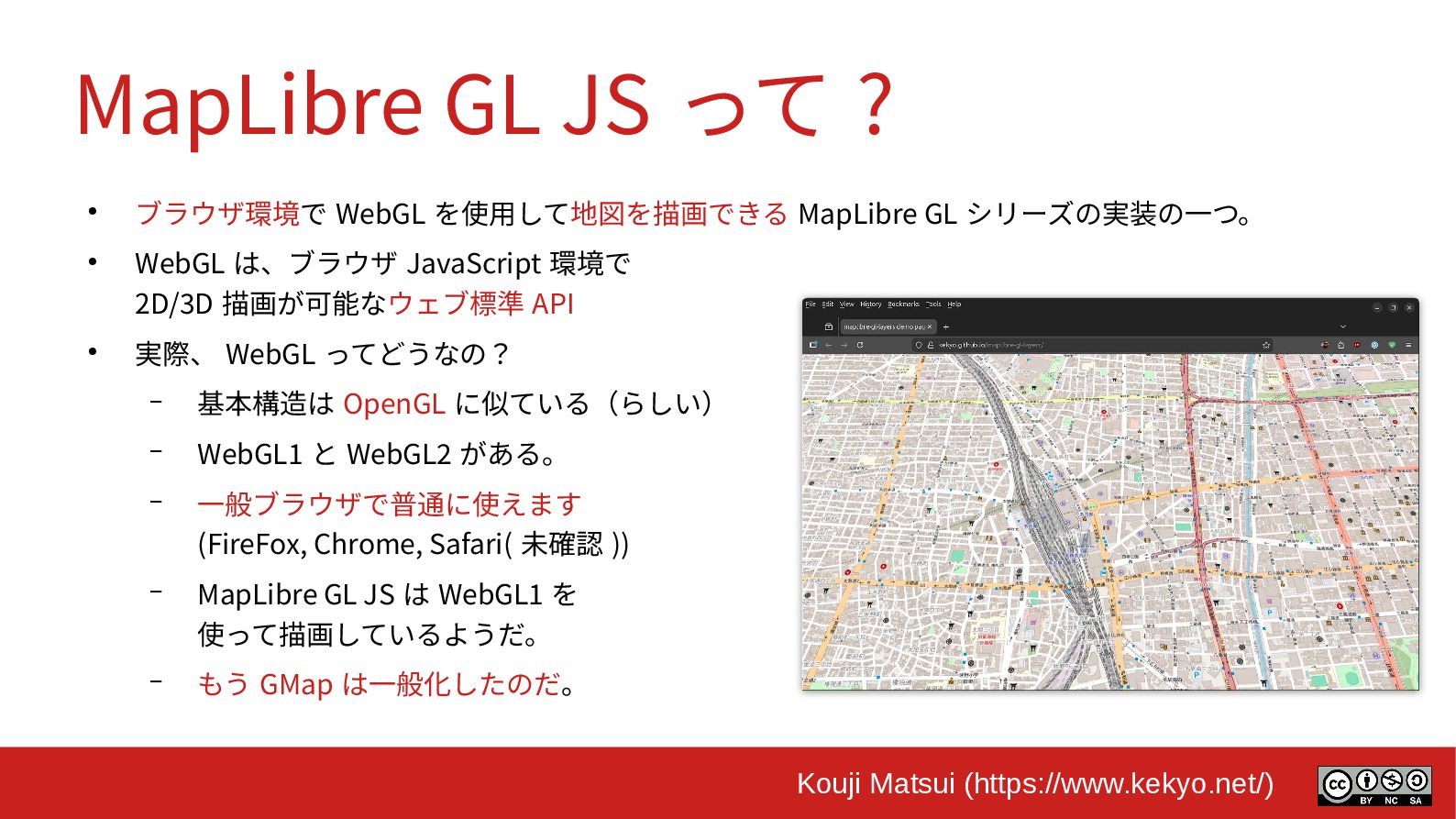

5. Kouji Matsui (https://www.kekyo.net/) MapLibre GL JS って ? • ブラウザ環境で WebGL を使用して地図を描画できる MapLibre GL シリーズの実装の一つ。 • WebGL は、ブラウザ JavaScript 環境で 2D/3D 描画が可能なウェブ標準 API • 実際、 WebGL ってどうなの？ – 基本構造は OpenGL に似ている（らしい） – WebGL1 と WebGL2 がある。 – 一般ブラウザで普通に使えます (FireFox, Chrome, Safari( 未確認 )) – MapLibre GL JS は WebGL1 を 使って描画しているようだ。 – もう GMap は一般化したのだ。

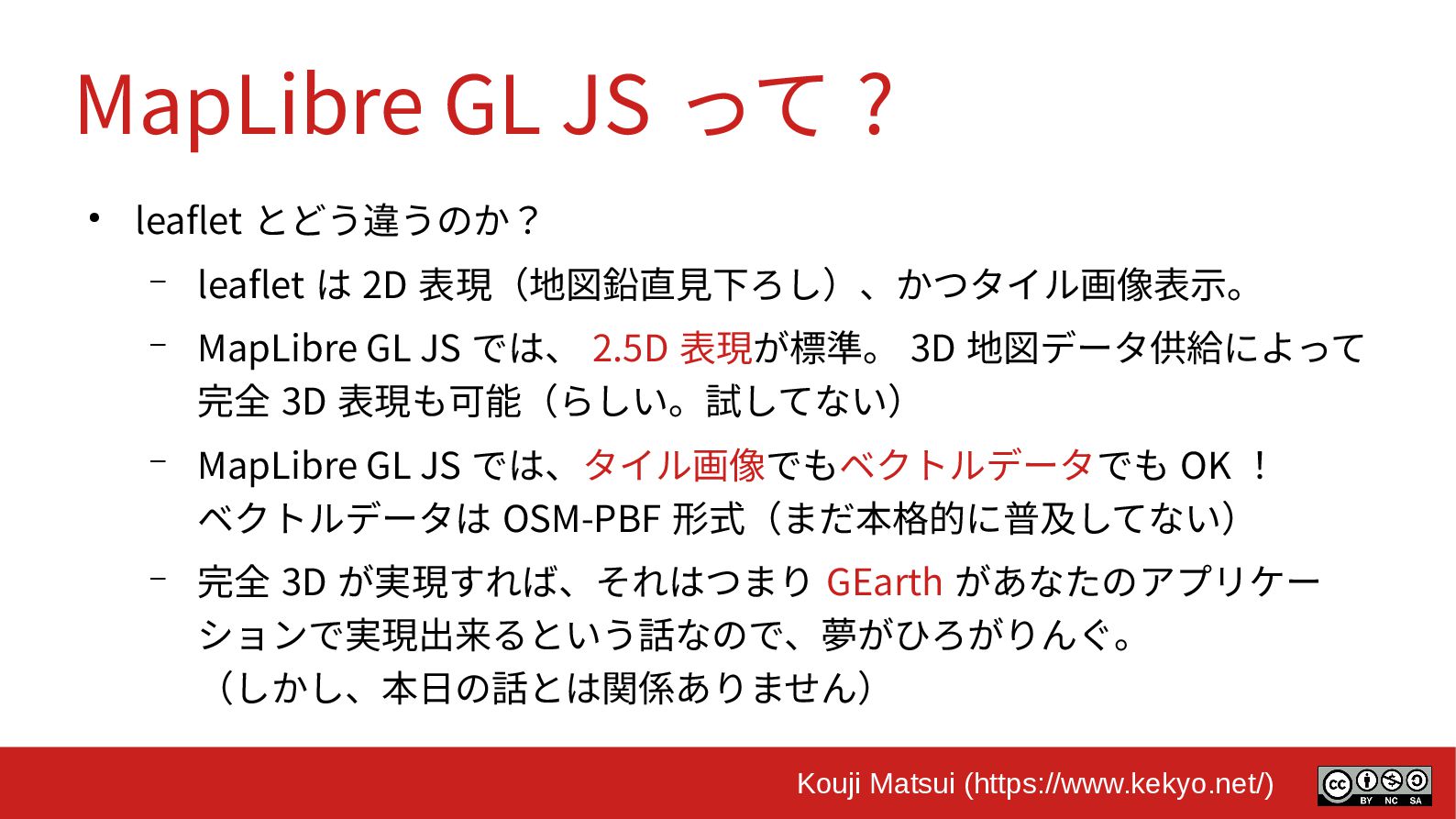

6. Kouji Matsui (https://www.kekyo.net/) MapLibre GL JS って ? • leaflet とどう違うのか？ – leaflet は 2D 表現（地図鉛直見下ろし）、かつタイル画像表示。 – MapLibre GL JS では、 2.5D 表現が標準。 3D 地図データ供給によって 完全 3D 表現も可能（らしい。試してない） – MapLibre GL JS では、タイル画像でもベクトルデータでも OK ！ ベクトルデータは OSM-PBF 形式（まだ本格的に普及してない） – 完全 3D が実現すれば、それはつまり GEarth があなたのアプリケー ションで実現出来るという話なので、夢がひろがりんぐ。 （しかし、本日の話とは関係ありません）

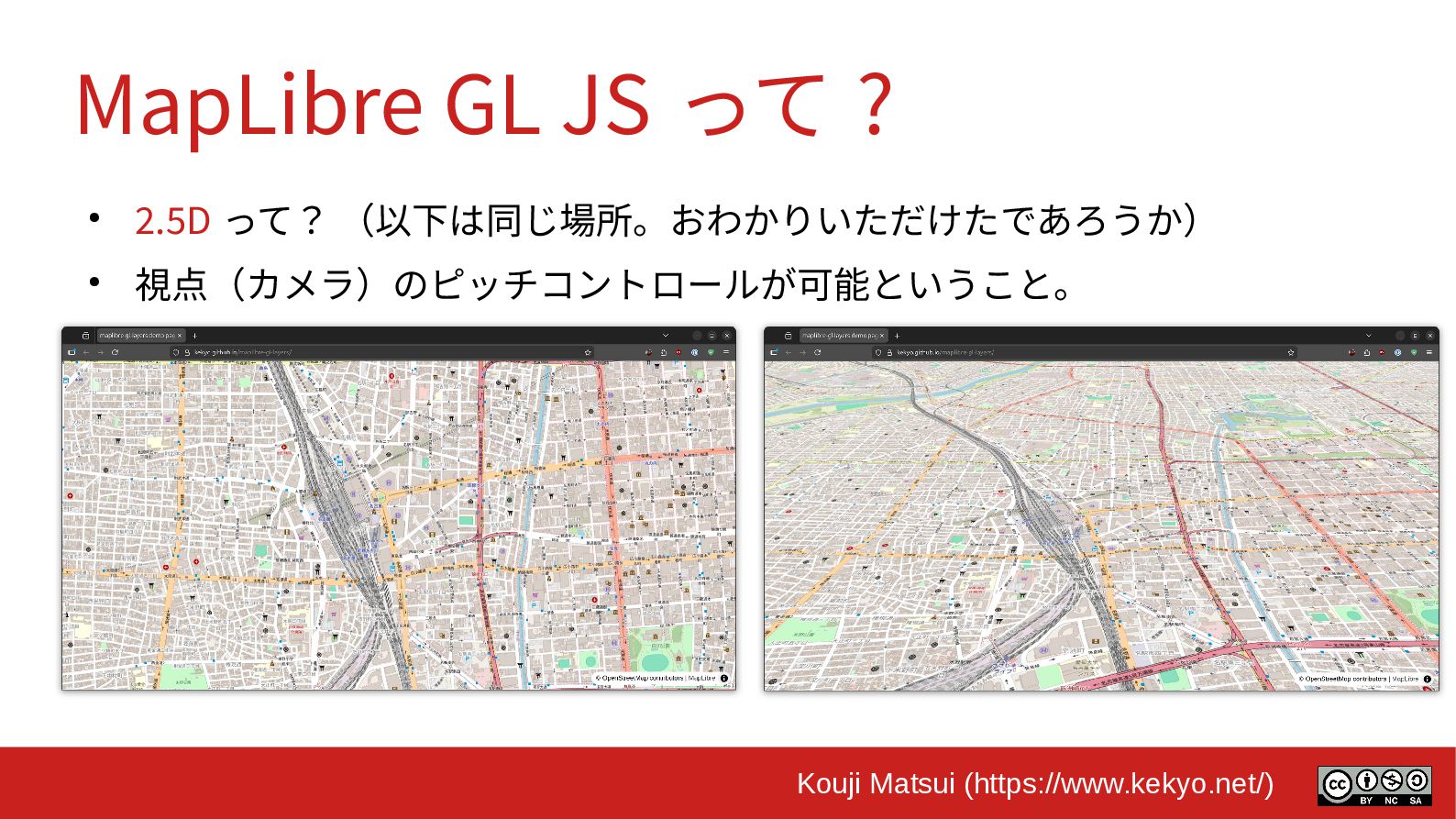

7. Kouji Matsui (https://www.kekyo.net/) MapLibre GL JS って ? • 2.5D って？ （以下は同じ場所。おわかりいただけたであろうか） • 視点（カメラ）のピッチコントロールが可能ということ。

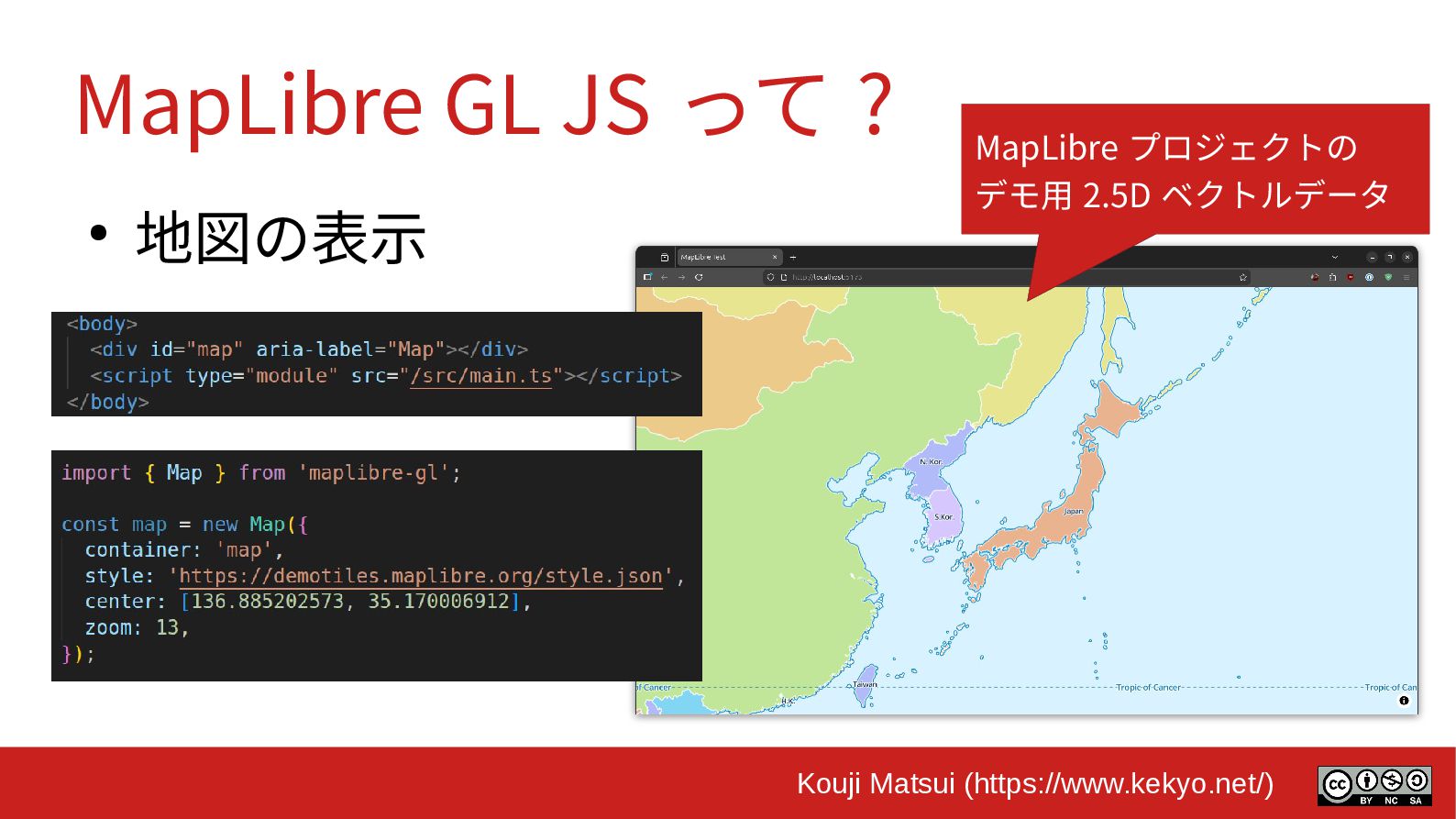

8. Kouji Matsui (https://www.kekyo.net/) MapLibre GL JS って ? • 地図の表示 MapLibre プロジェクトの デモ用 2.5D ベクトルデータ

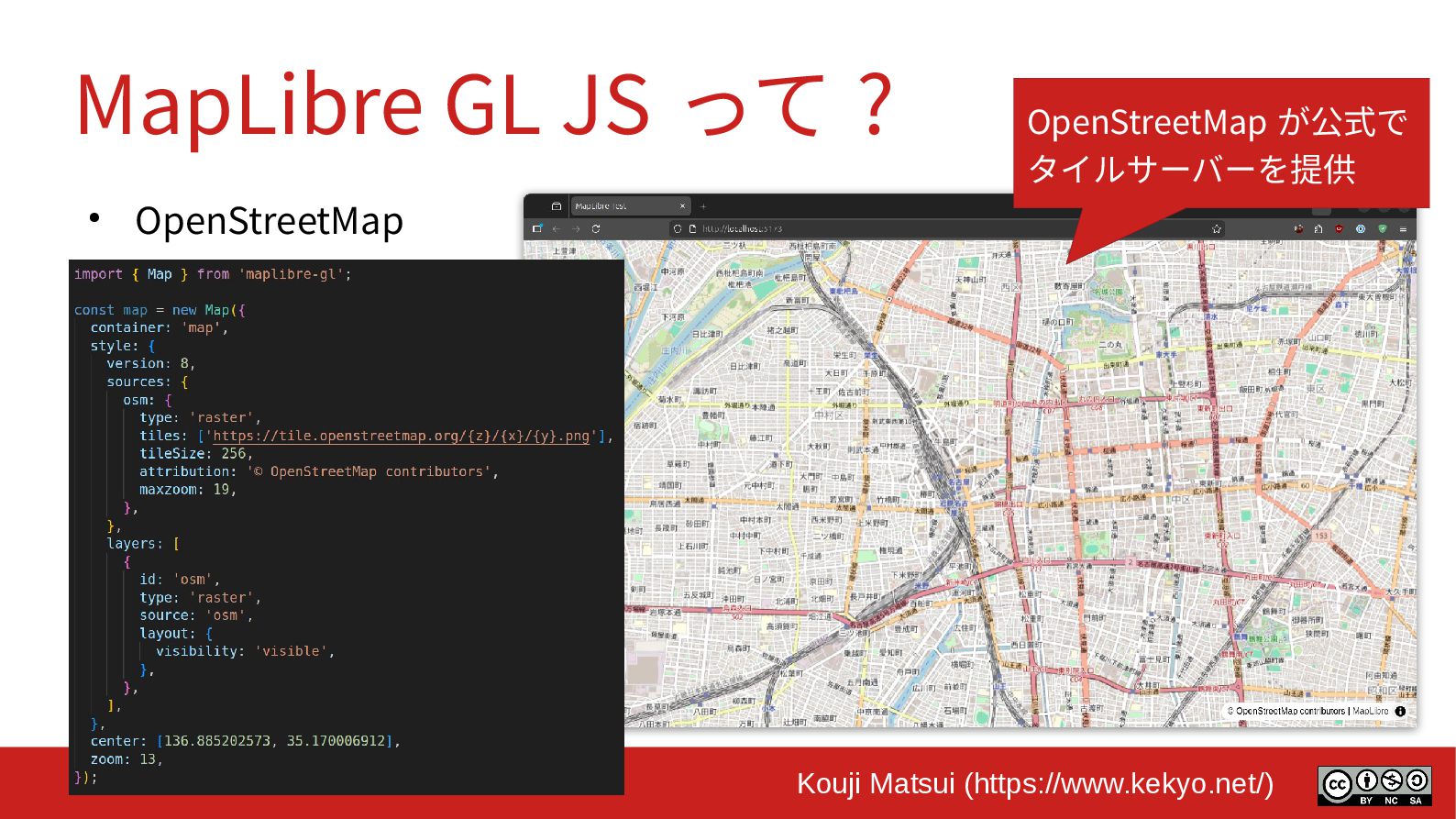

9. Kouji Matsui (https://www.kekyo.net/) MapLibre GL JS って ? • OpenStreetMap OpenStreetMap が公式で タイルサーバーを提供

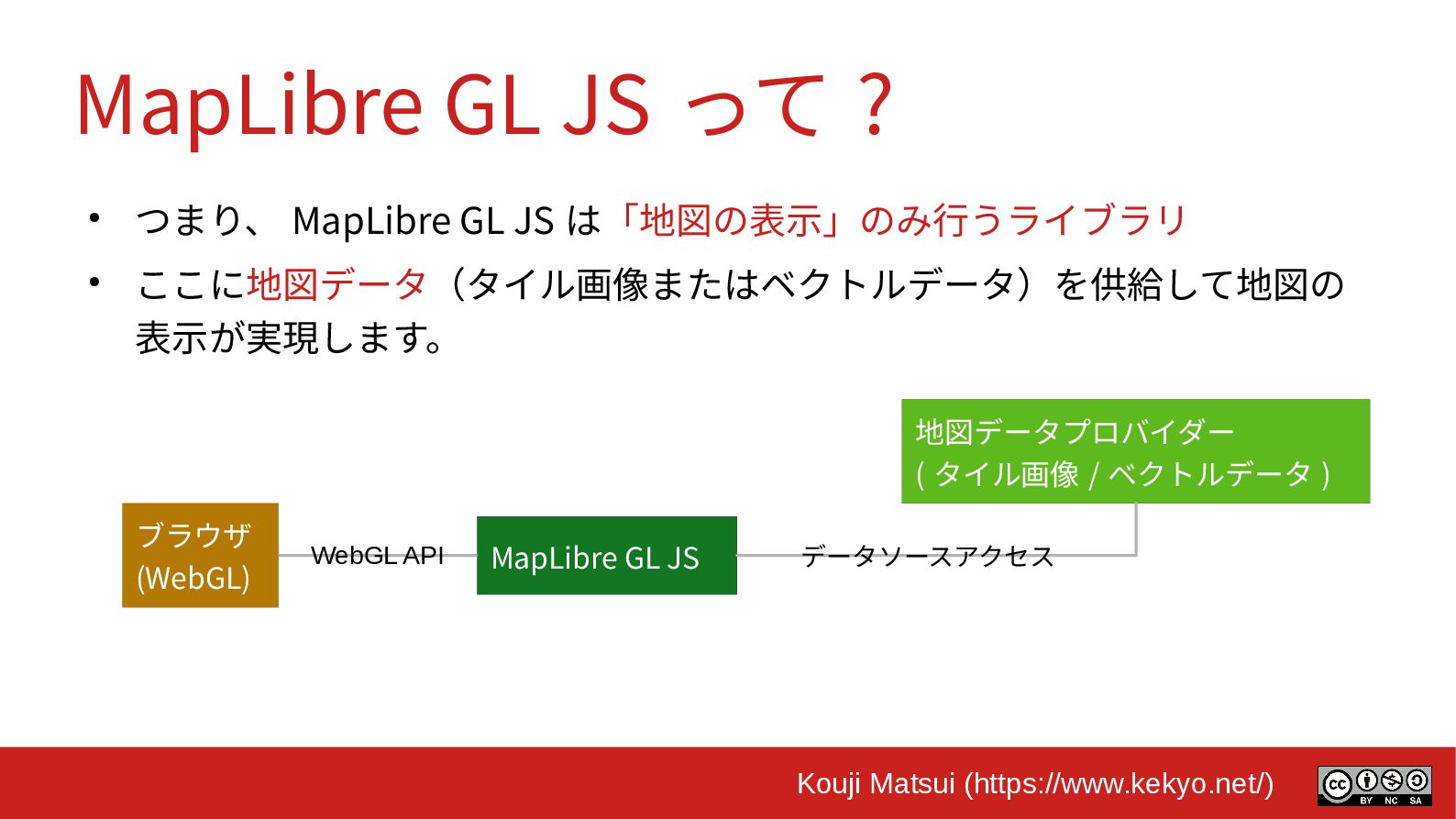

10. Kouji Matsui (https://www.kekyo.net/) MapLibre GL JS って ? • つまり、 MapLibre GL JS は「地図の表示」のみ行うライブラリ • ここに地図データ（タイル画像またはベクトルデータ）を供給して地図の 表示が実現します。 MapLibre GL JS ブラウザ (WebGL) WebGL API 地図データプロバイダー ( タイル画像 / ベクトルデータ ) データソースアクセス

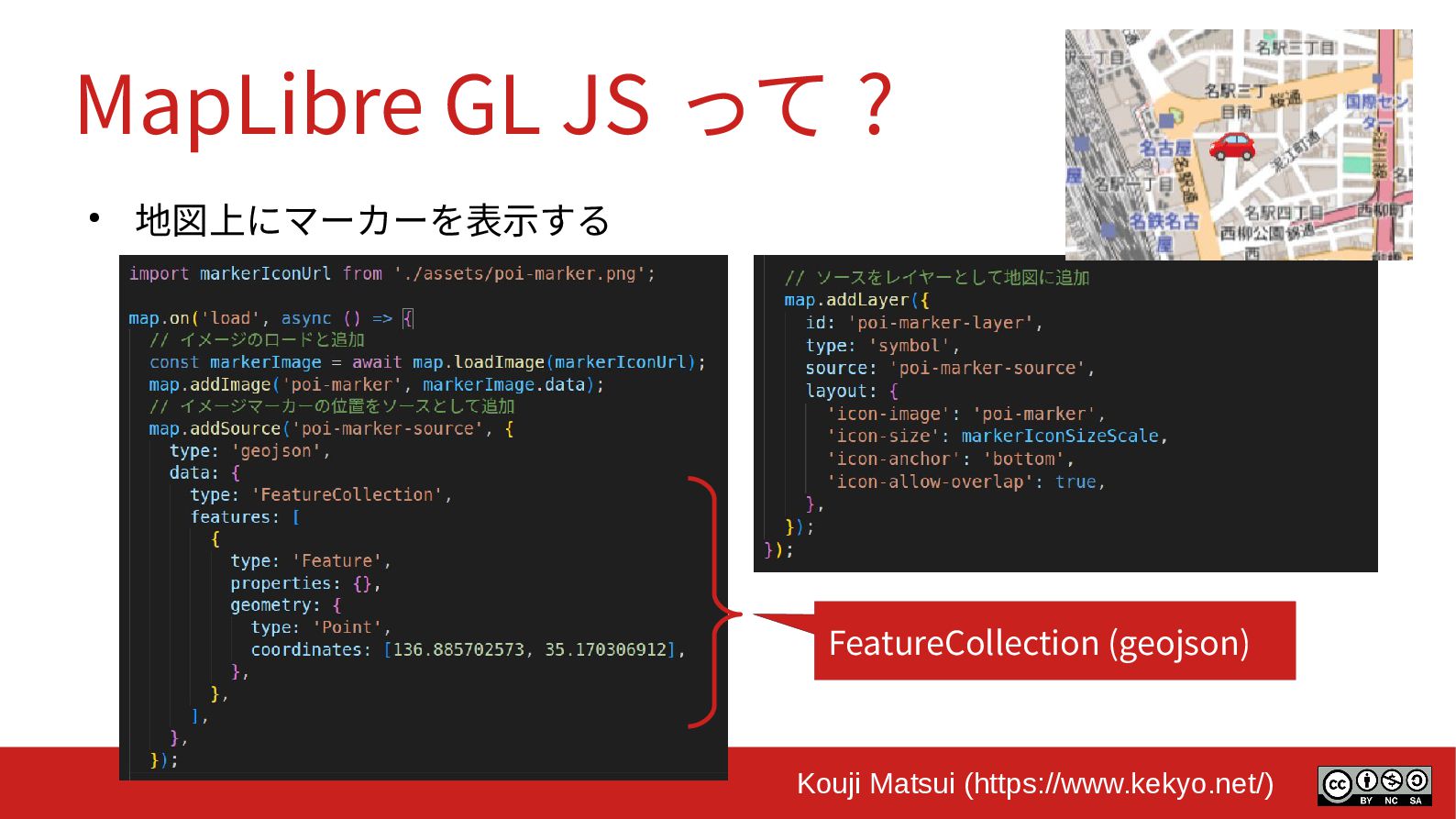

11. Kouji Matsui (https://www.kekyo.net/) MapLibre GL JS って ? • 地図上にマーカーを表示する FeatureCollection (geojson)

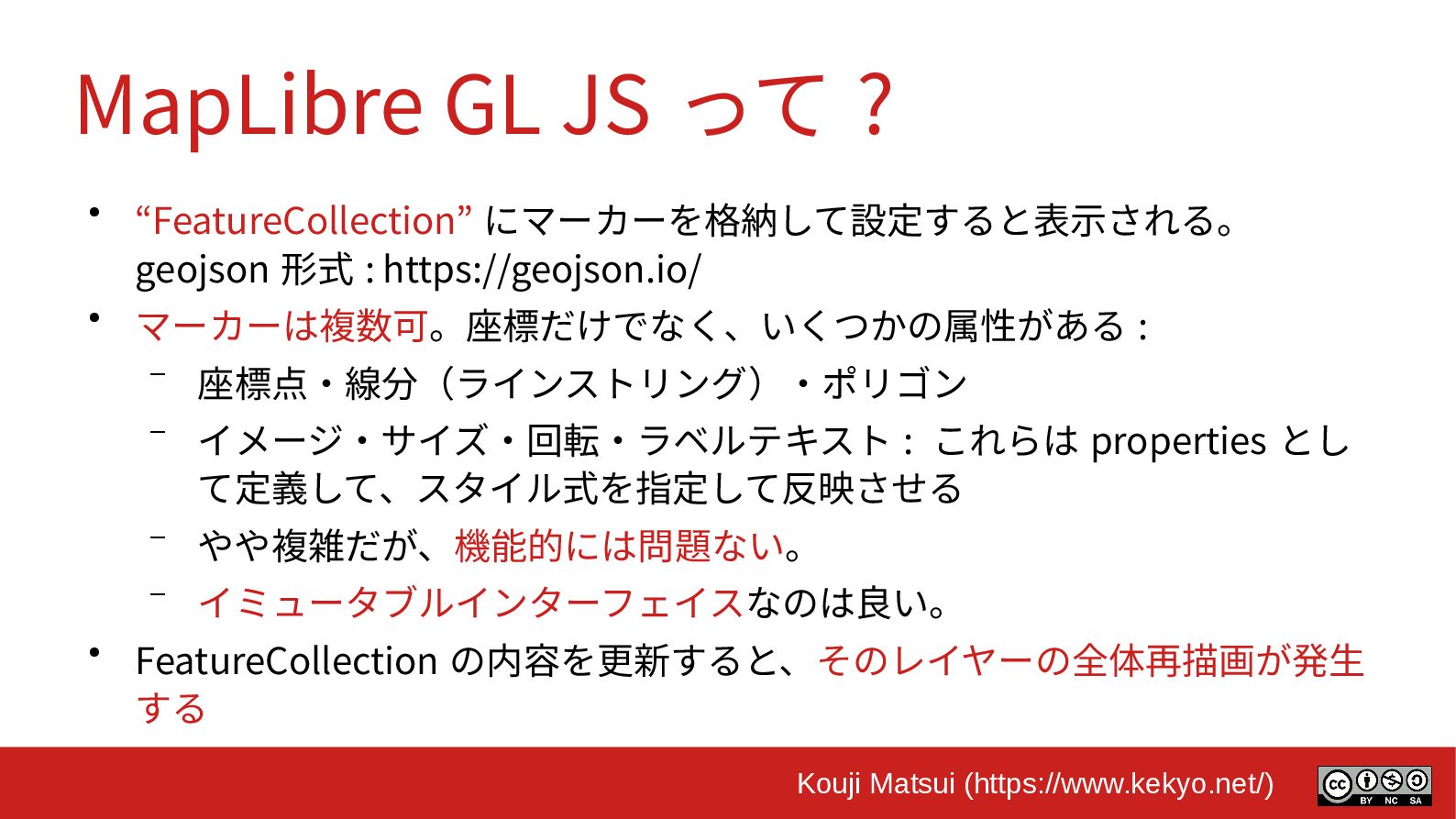

12. Kouji Matsui (https://www.kekyo.net/) MapLibre GL JS って ? • “FeatureCollection” にマーカーを格納して設定すると表示される。 geojson 形式 : https://geojson.io/ • マーカーは複数可。座標だけでなく、いくつかの属性がある : – 座標点・線分（ラインストリング）・ポリゴン – イメージ・サイズ・回転・ラベルテキスト : これらは properties とし て定義して、スタイル式を指定して反映させる – やや複雑だが、機能的には問題ない。 – イミュータブルインターフェイスなのは良い。 • FeatureCollection の内容を更新すると、そのレイヤーの全体再描画が発生 する

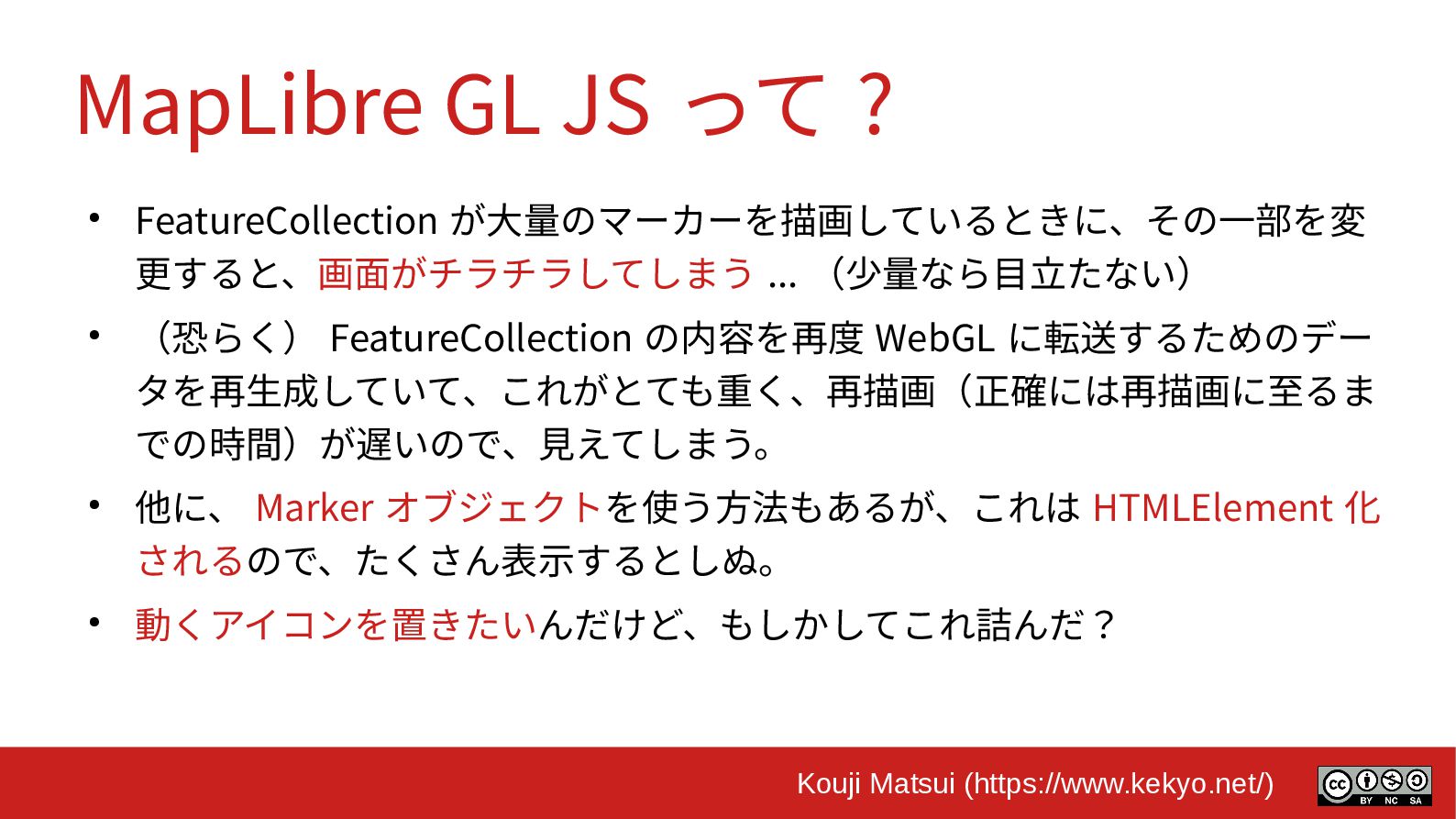

13. Kouji Matsui (https://www.kekyo.net/) MapLibre GL JS って ? • FeatureCollection が大量のマーカーを描画しているときに、その一部を変 更すると、画面がチラチラしてしまう ... （少量なら目立たない） • （恐らく） FeatureCollection の内容を再度 WebGL に転送するためのデー タを再生成していて、これがとても重く、再描画（正確には再描画に至るま での時間）が遅いので、見えてしまう。 • 他に、 Marker オブジェクトを使う方法もあるが、これは HTMLElement 化 されるので、たくさん表示するとしぬ。 • 動くアイコンを置きたいんだけど、もしかしてこれ詰んだ？
14. Kouji Matsui (https://www.kekyo.net/) Agenda • なんで作ったか • 特徴 • デモ • 内部構造

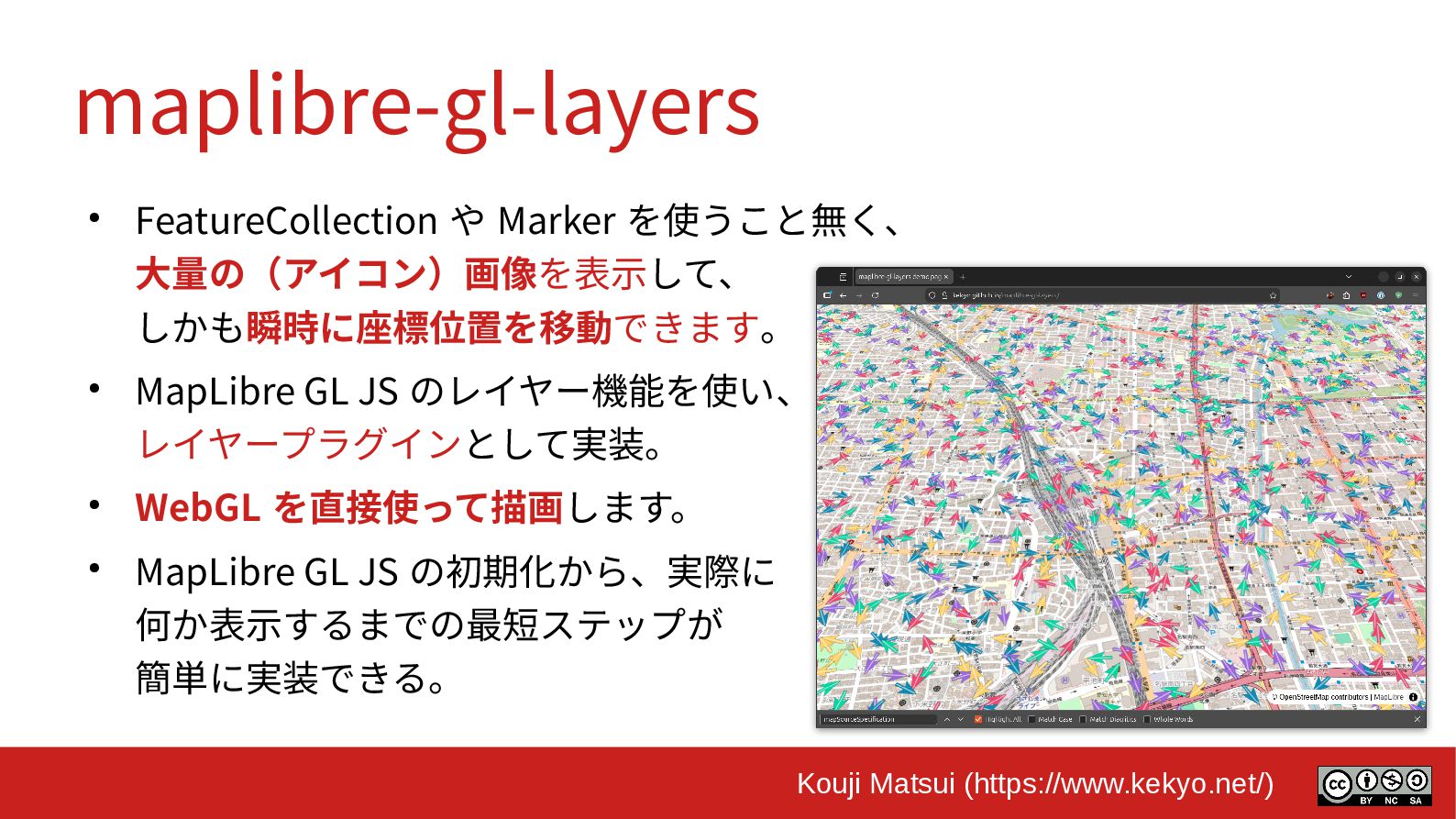

15. Kouji Matsui (https://www.kekyo.net/) maplibre-gl-layers • FeatureCollection や Marker を使うこと無く、 大量の（アイコン）画像を表示して、 しかも瞬時に座標位置を移動できます。 • MapLibre GL JS のレイヤー機能を使い、 レイヤープラグインとして実装。 • WebGL を直接使って描画します。 • MapLibre GL JS の初期化から、実際に 何か表示するまでの最短ステップが 簡単に実装できる。

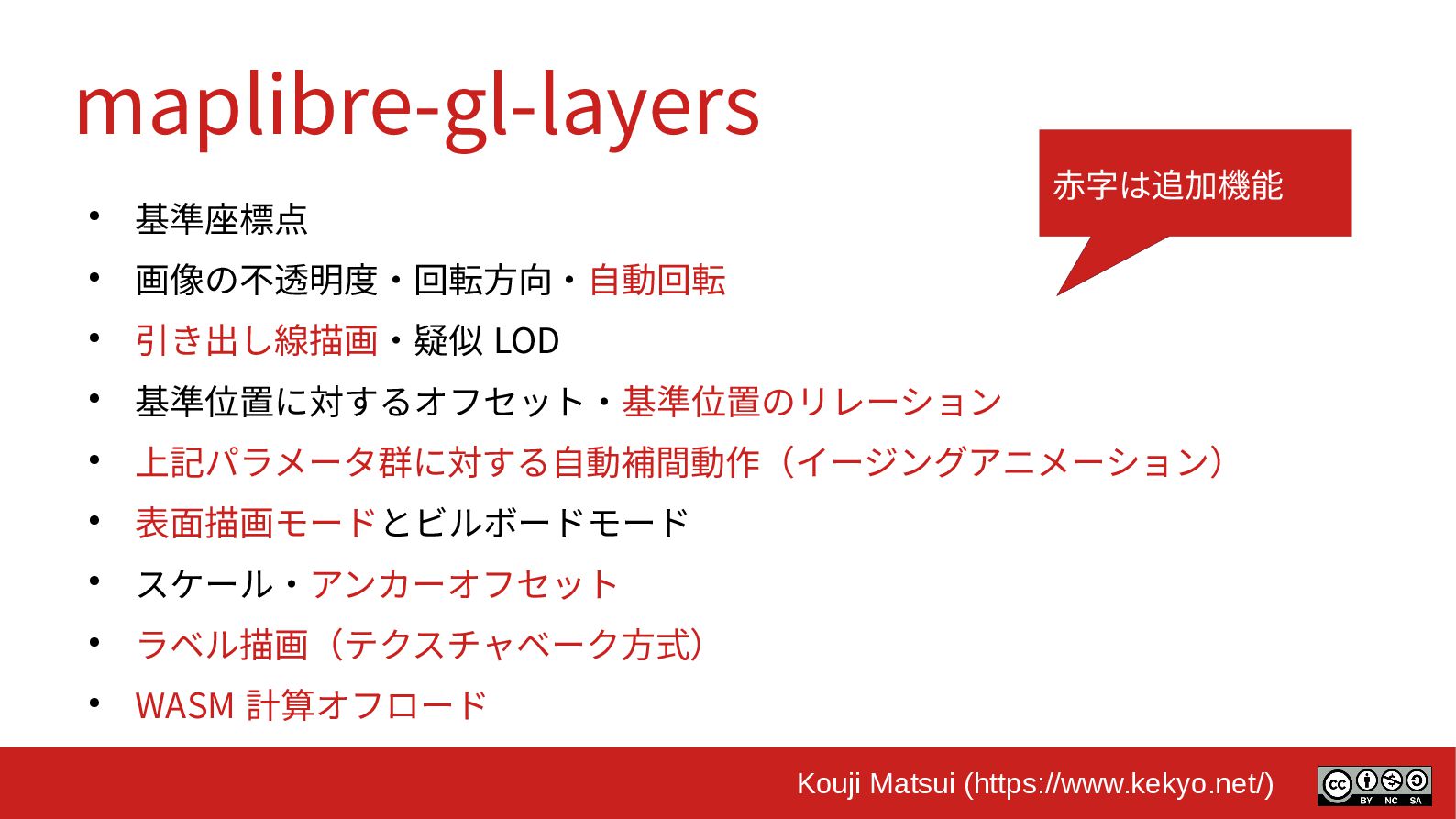

16. Kouji Matsui (https://www.kekyo.net/) maplibre-gl-layers • 基準座標点 • 画像の不透明度・回転方向・自動回転 • 引き出し線描画・疑似 LOD • 基準位置に対するオフセット・基準位置のリレーション • 上記パラメータ群に対する自動補間動作（イージングアニメーション） • 表面描画モードとビルボードモード • スケール・アンカーオフセット • ラベル描画（テクスチャベーク方式） • WASM 計算オフロード 赤字は追加機能
17. Kouji Matsui (https://www.kekyo.net/) maplibre-gl-layers • 最小コード例 (MapLibre の初期化 ) 地図表示領域が潰れて しまわないようにする MapLibre の生成と配置
18. Kouji Matsui (https://www.kekyo.net/) maplibre-gl-layers • 最小コード例 (maplibre-gl-layers を初期化してスプライトを配置する ) 初期化して MapLibre に追加 アイコン画像を登録 スプライトを追加 （これで表示される）

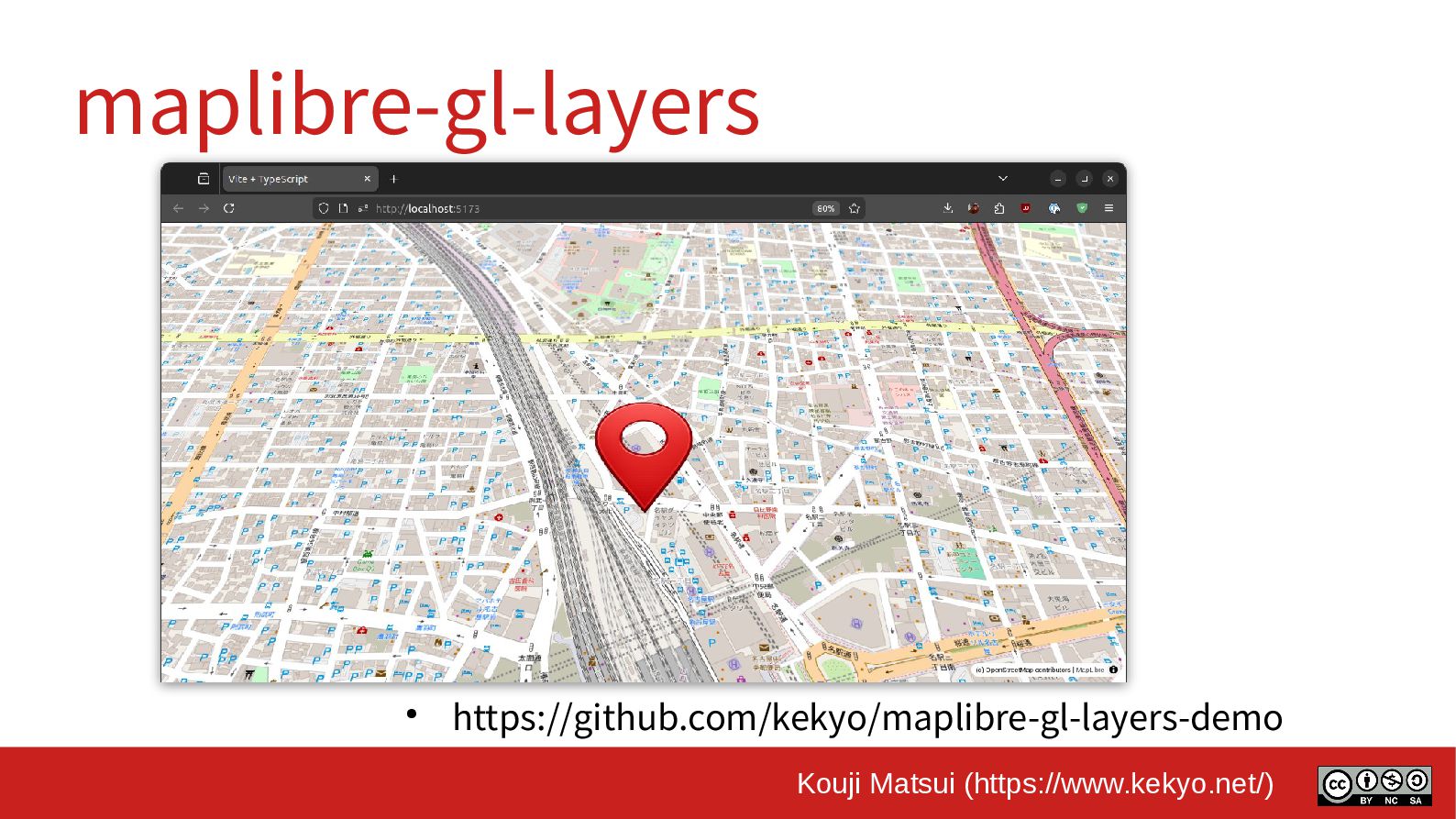

19. Kouji Matsui (https://www.kekyo.net/) maplibre-gl-layers • https://github.com/kekyo/maplibre-gl-layers-demo
20. Kouji Matsui (https://www.kekyo.net/) Agenda • なんで作ったか • 特徴 • デモ • 内部構造

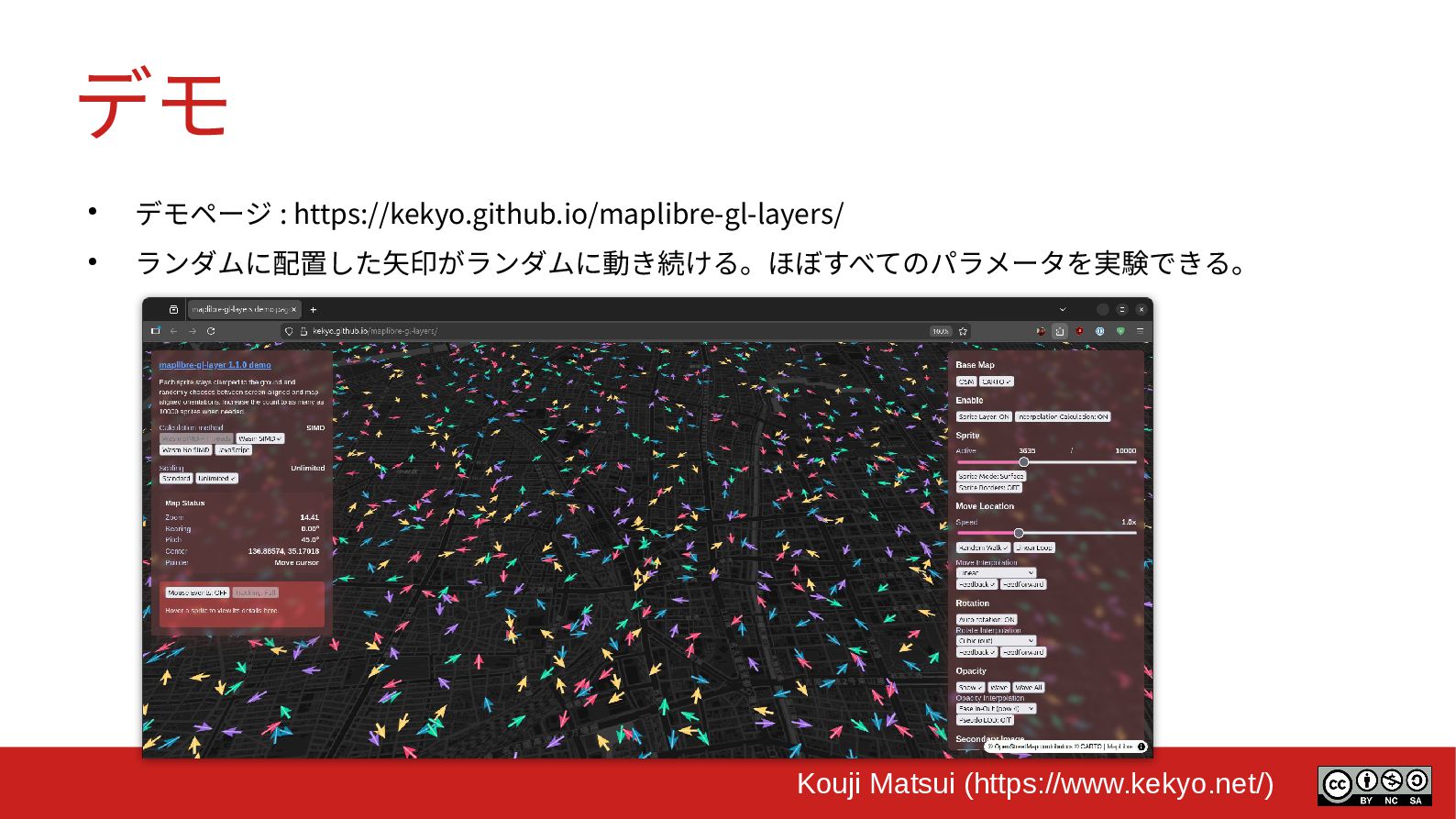

21. Kouji Matsui (https://www.kekyo.net/) デモ • デモページ : https://kekyo.github.io/maplibre-gl-layers/ • ランダムに配置した矢印がランダムに動き続ける。ほぼすべてのパラメータを実験できる。

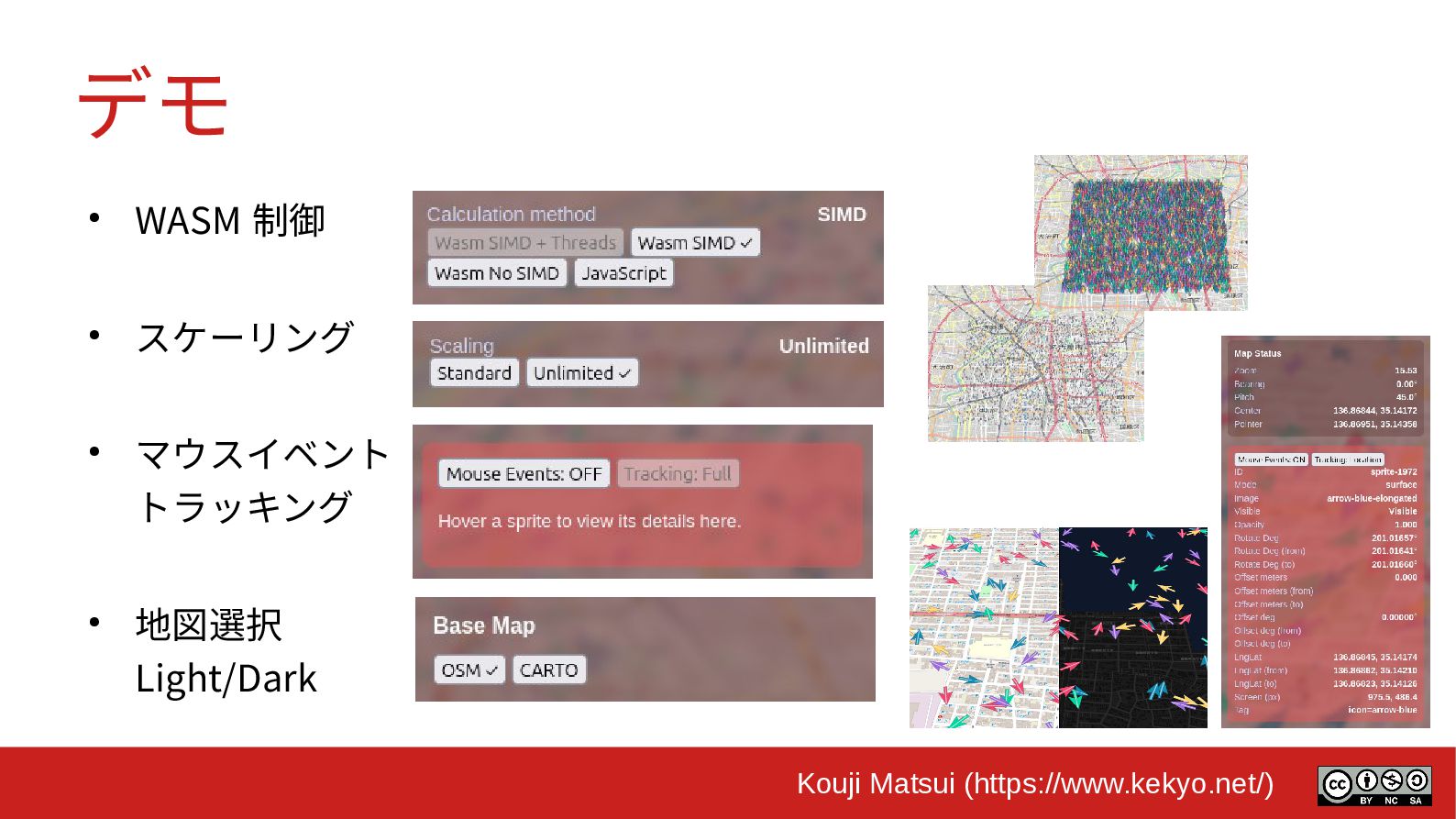

22. Kouji Matsui (https://www.kekyo.net/) デモ • WASM 制御 • スケーリング • マウスイベント トラッキング • 地図選択 Light/Dark
23. Kouji Matsui (https://www.kekyo.net/) デモ • レイヤー有効化 補間有効化 • スプライト数 • スプライトモード ボーダー表示 • 移動補間モード

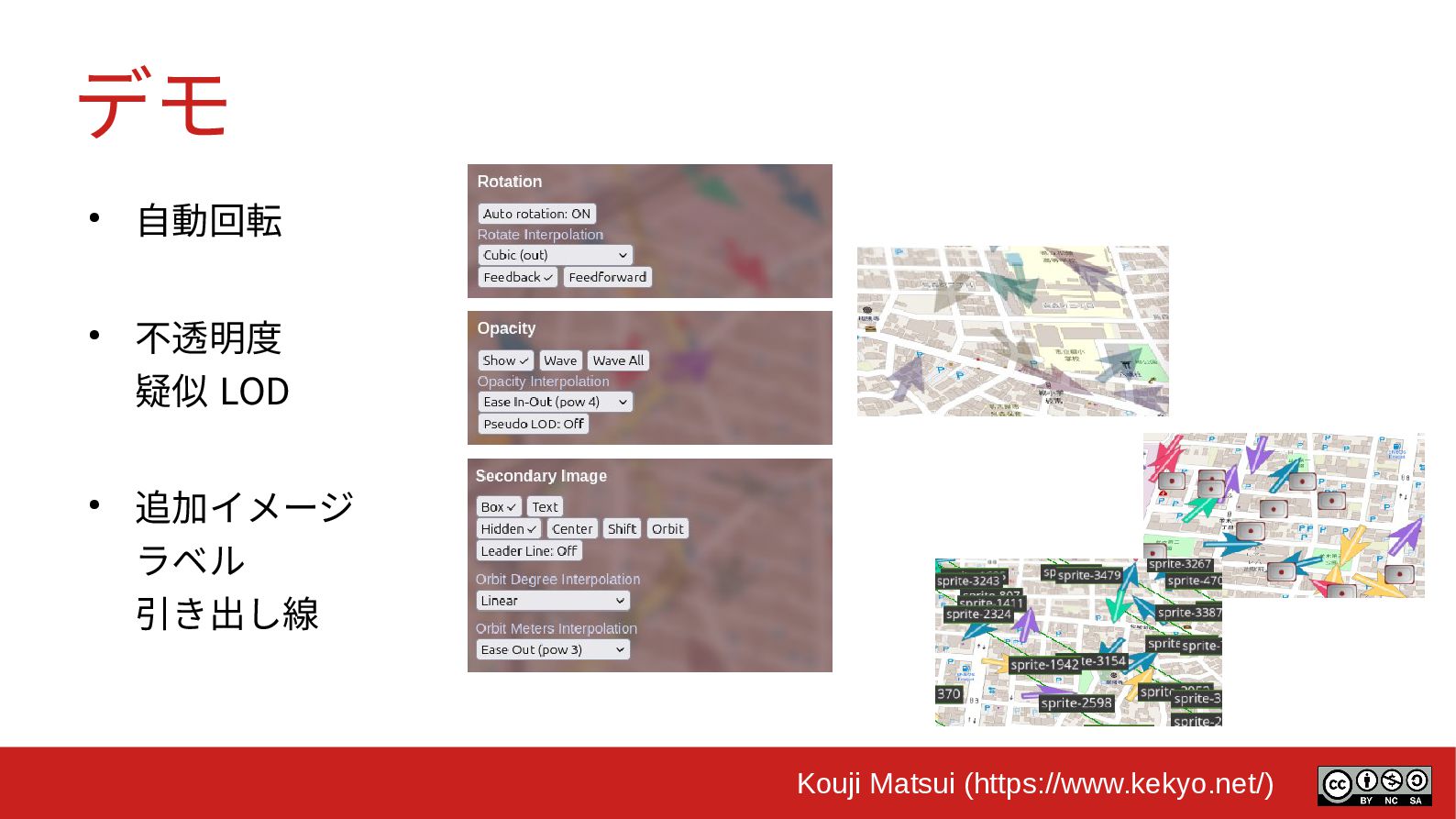

24. Kouji Matsui (https://www.kekyo.net/) デモ • 自動回転 • 不透明度 疑似 LOD • 追加イメージ ラベル 引き出し線

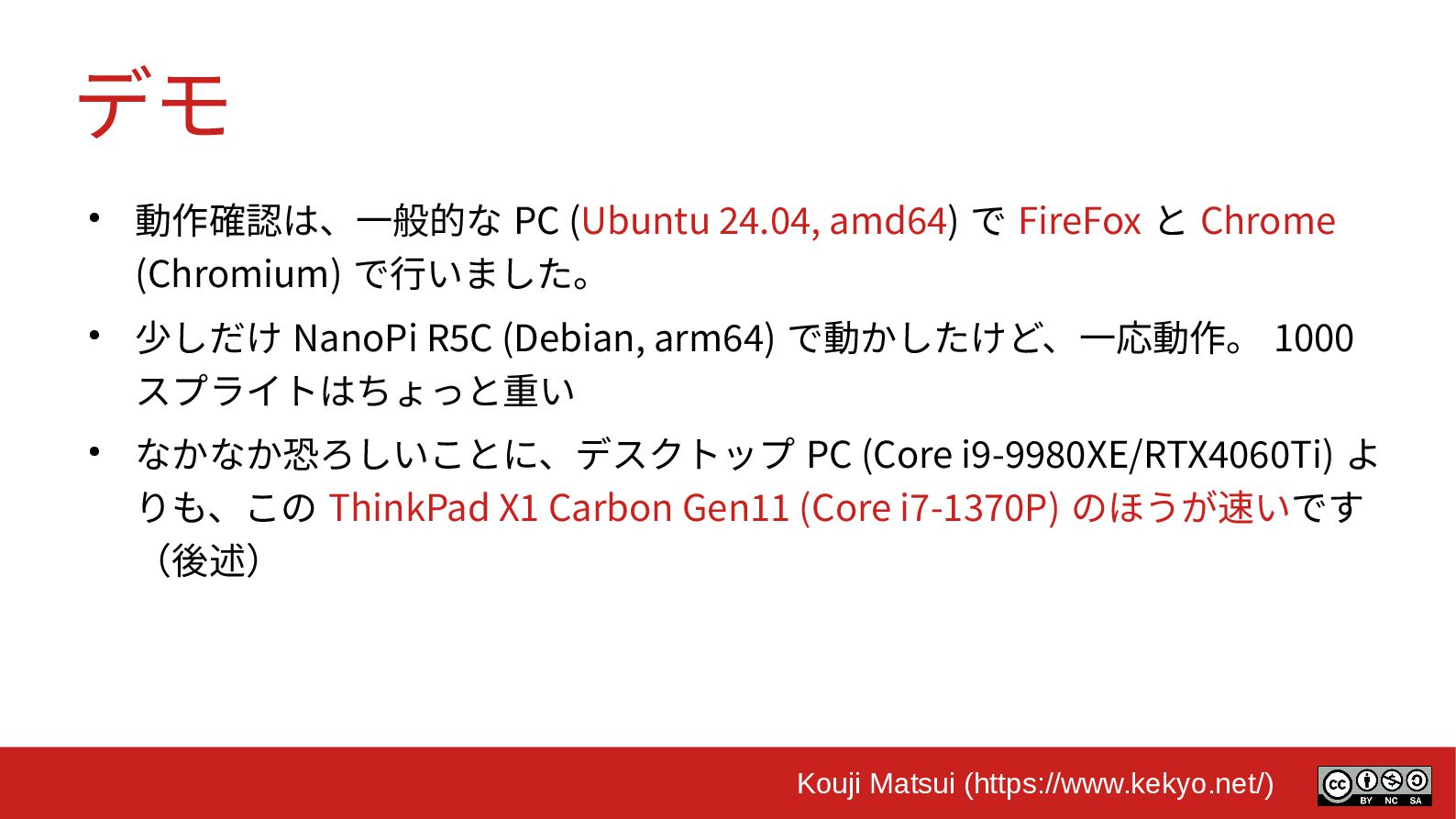

25. Kouji Matsui (https://www.kekyo.net/) デモ • 動作確認は、一般的な PC (Ubuntu 24.04, amd64) で FireFox と Chrome (Chromium) で行いました。 • 少しだけ NanoPi R5C (Debian, arm64) で動かしたけど、一応動作。 1000 スプライトはちょっと重い • なかなか恐ろしいことに、デスクトップ PC (Core i9-9980XE/RTX4060Ti) よ りも、この ThinkPad X1 Carbon Gen11 (Core i7-1370P) のほうが速いです （後述）

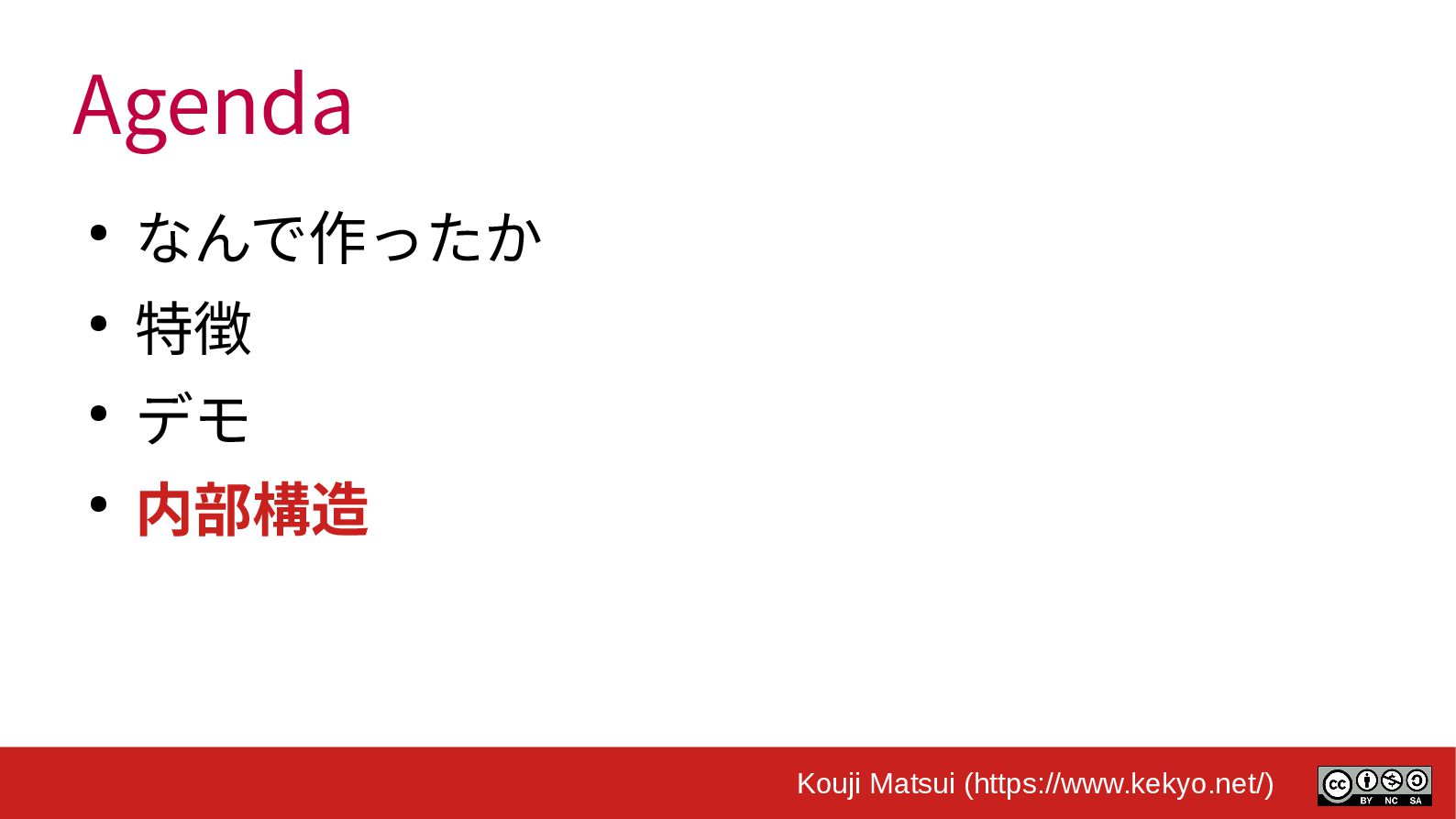

26. Kouji Matsui (https://www.kekyo.net/) Agenda • なんで作ったか • 特徴 • デモ • 内部構造

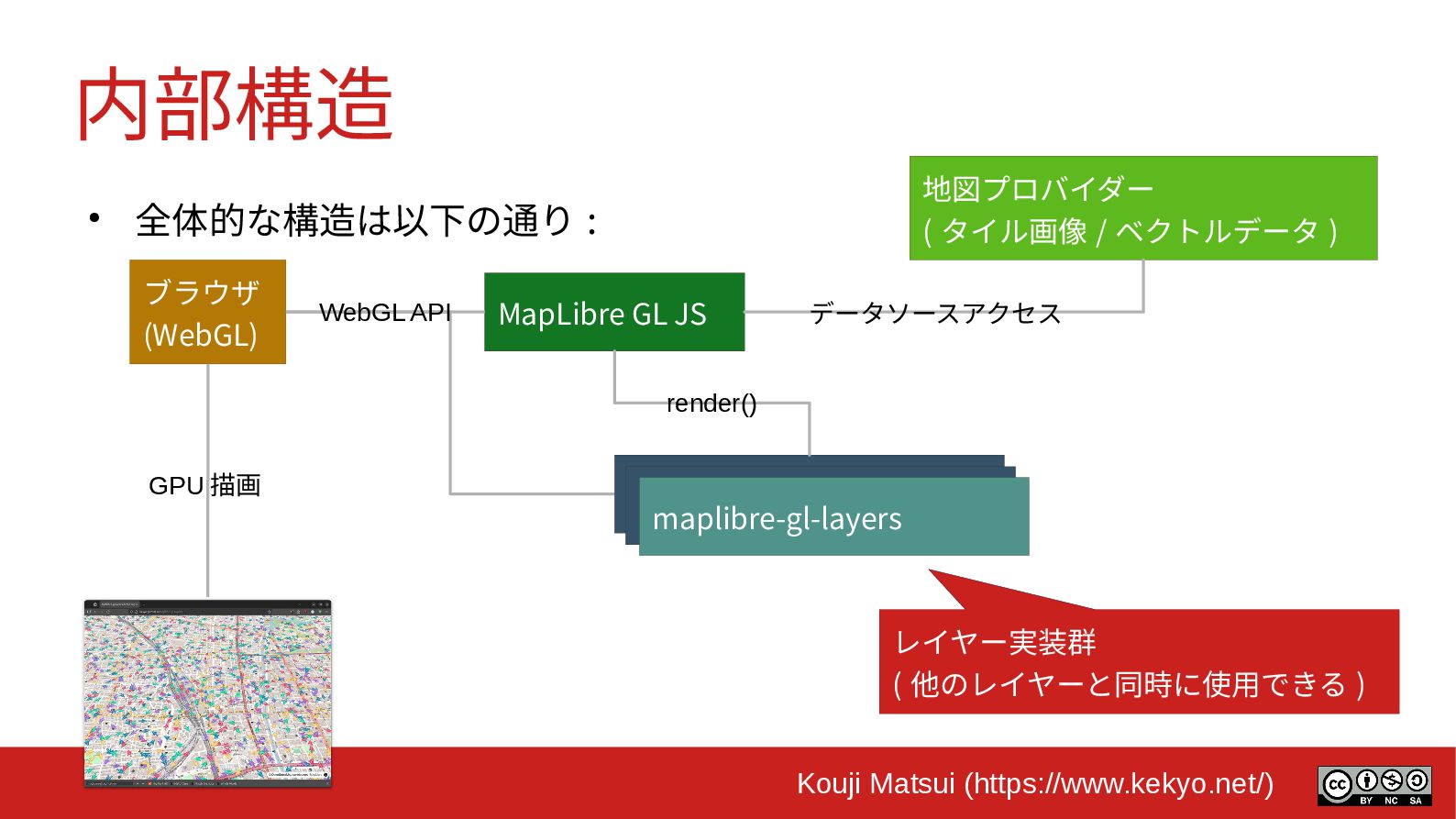

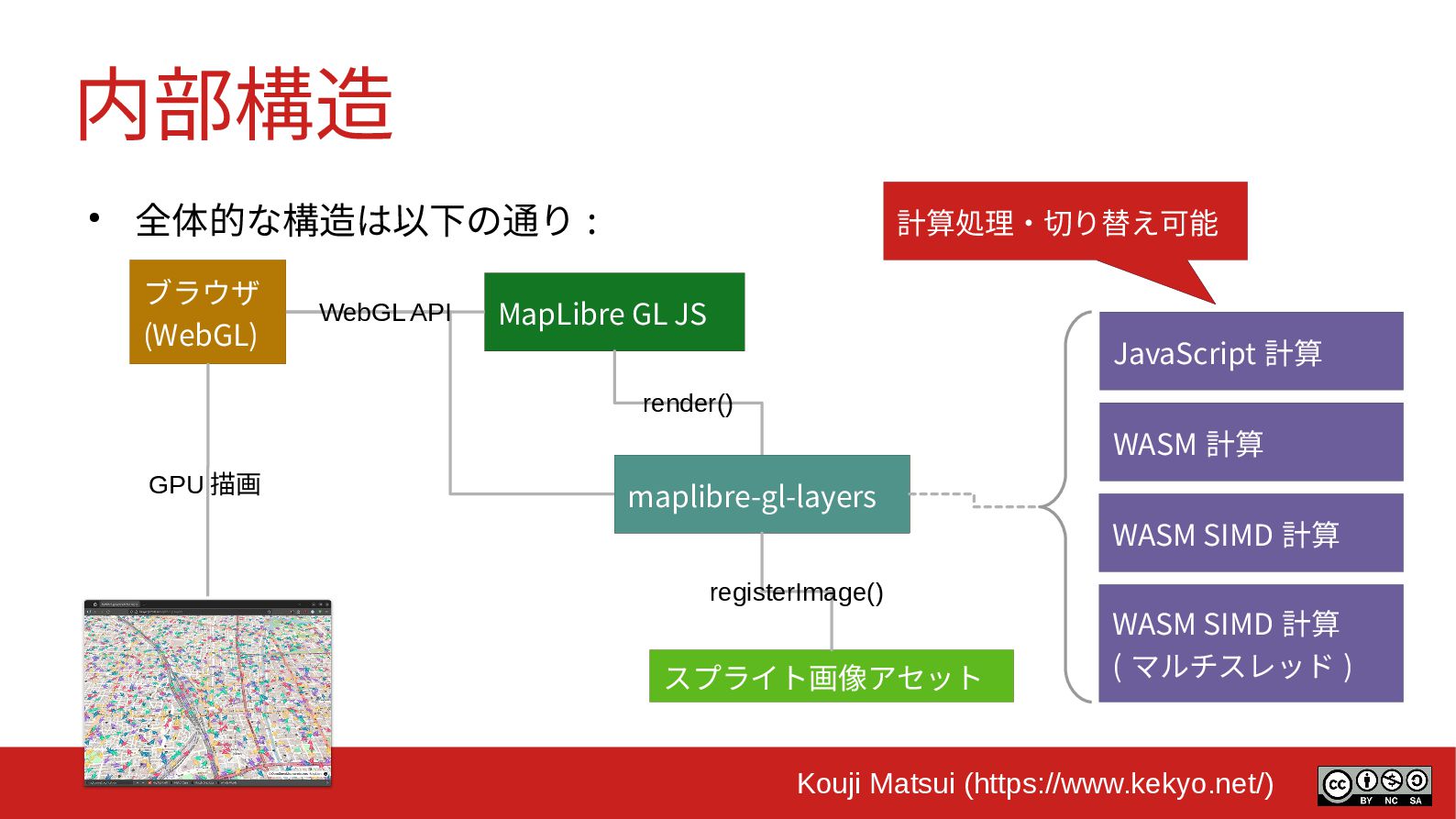

27. Kouji Matsui (https://www.kekyo.net/) 内部構造 • 全体的な構造は以下の通り : レイヤー実装群 ( 他のレイヤーと同時に使用できる ) MapLibre GL JS maplibre-gl-layers render() ブラウザ (WebGL) WebGL API maplibre-gl-layers maplibre-gl-layers 地図プロバイダー ( タイル画像 / ベクトルデータ ) データソースアクセス GPU 描画
28. Kouji Matsui (https://www.kekyo.net/) 内部構造 • 全体的な構造は以下の通り : 計算処理・切り替え可能 MapLibre GL JS maplibre-gl-layers render() ブラウザ (WebGL) WebGL API maplibre-gl-layers JavaScript 計算 WASM 計算 WASM SIMD 計算 WASM SIMD 計算 ( マルチスレッド ) スプライト画像アセット registerImage() GPU 描画

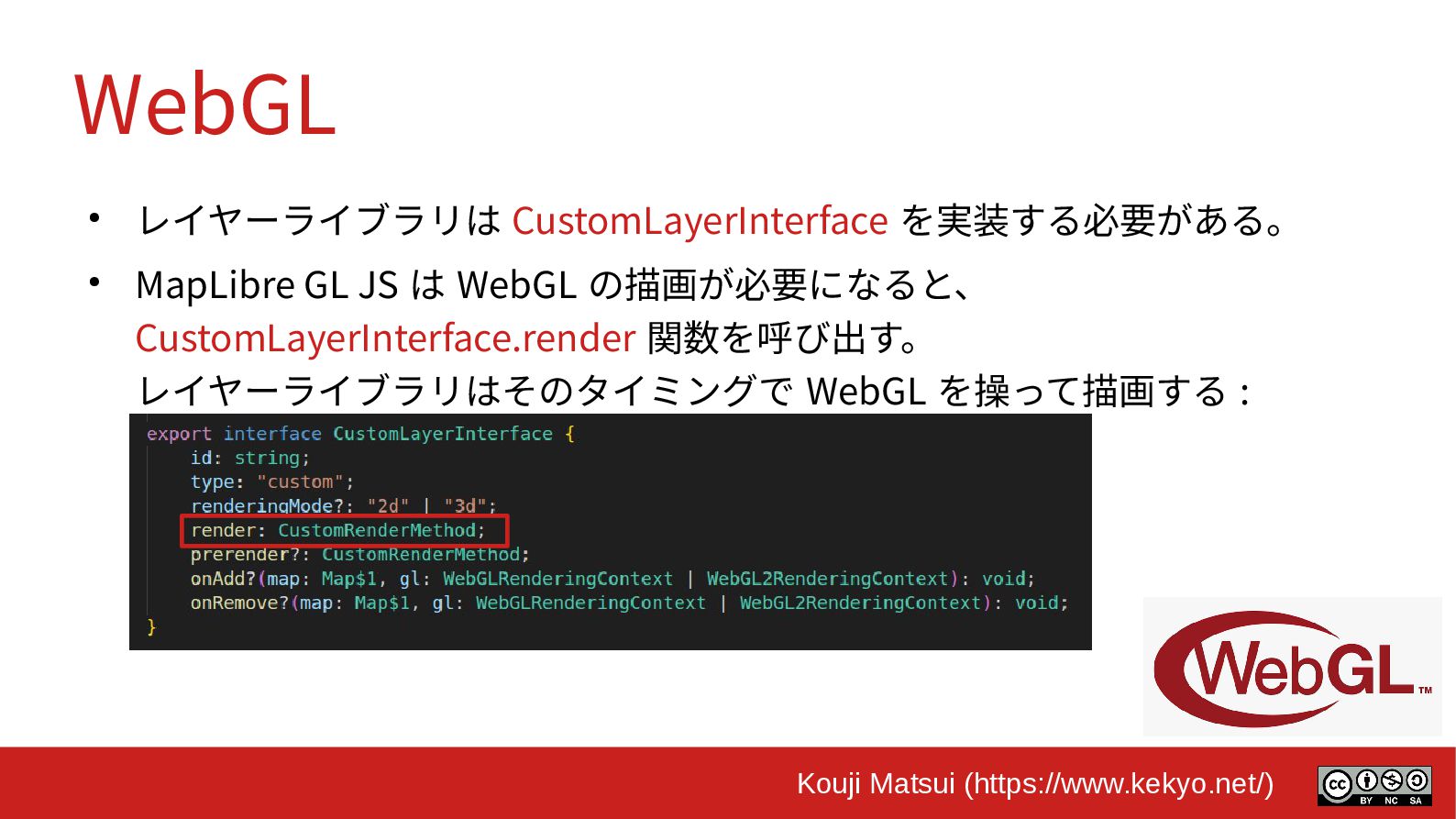

29. Kouji Matsui (https://www.kekyo.net/) WebGL • レイヤーライブラリは CustomLayerInterface を実装する必要がある。 • MapLibre GL JS は WebGL の描画が必要になると、 CustomLayerInterface.render 関数を呼び出す。 レイヤーライブラリはそのタイミングで WebGL を操って描画する :

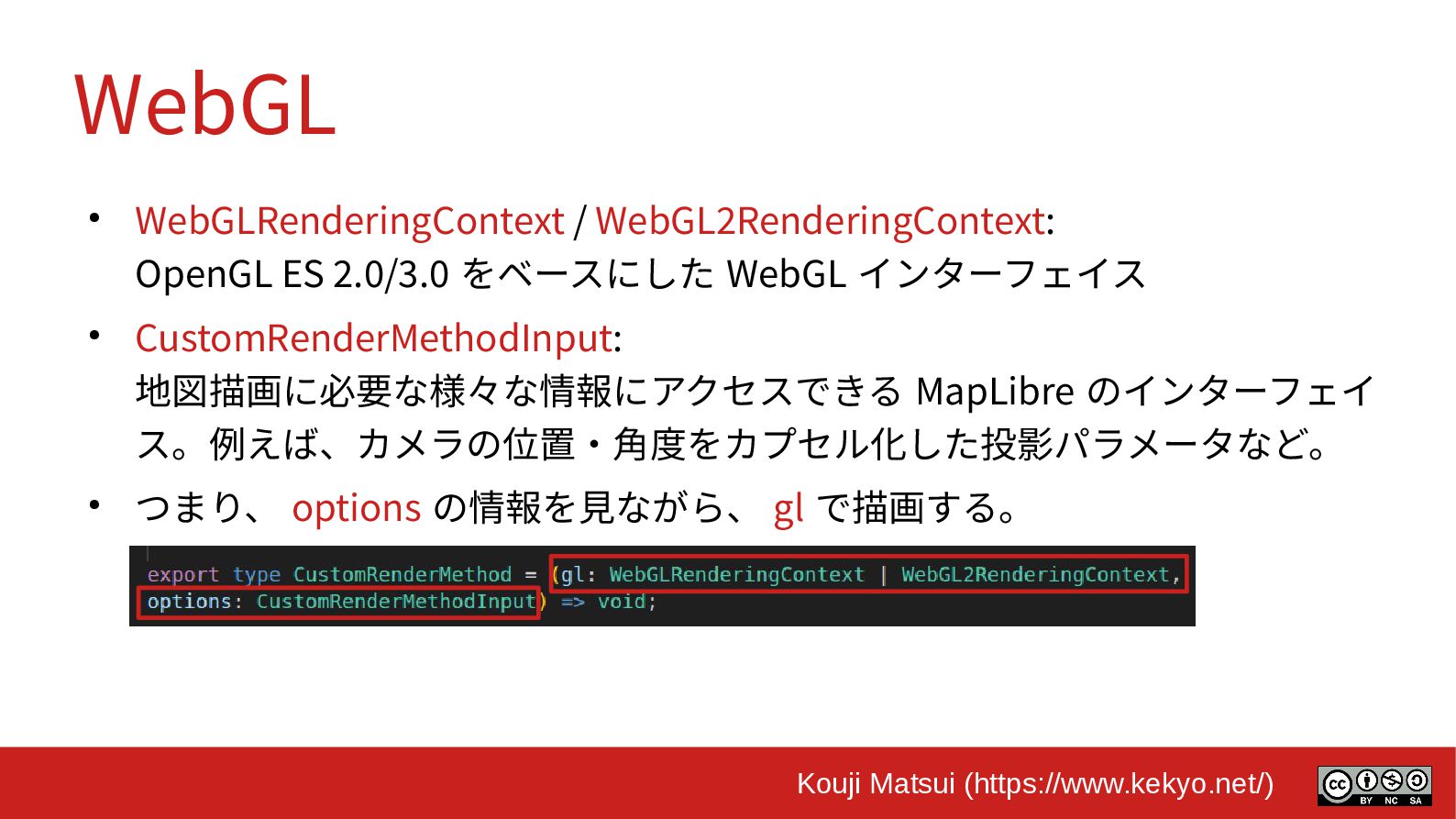

30. Kouji Matsui (https://www.kekyo.net/) WebGL • WebGLRenderingContext / WebGL2RenderingContext: OpenGL ES 2.0/3.0 をベースにした WebGL インターフェイス • CustomRenderMethodInput: 地図描画に必要な様々な情報にアクセスできる MapLibre のインターフェイ ス。例えば、カメラの位置・角度をカプセル化した投影パラメータなど。 • つまり、 options の情報を見ながら、 gl で描画する。
31. Kouji Matsui (https://www.kekyo.net/) WebGL • WebGL は「シェーダープログラム (GLSL) 」を書いて、そこにデータ群を 渡して GPU でプログラマブルに描画する。 • ウェブ技術界隈で GPU だのシェーダープログラムだの言ってもかなり浮世 離れな感じだけど、実際、 JavaScript 文字列でシェーダーコードを投入し て、 JIT コンパイルされて GPU で描画される glContext: WebGL オブジェクト ( 注 : JavaScript です )

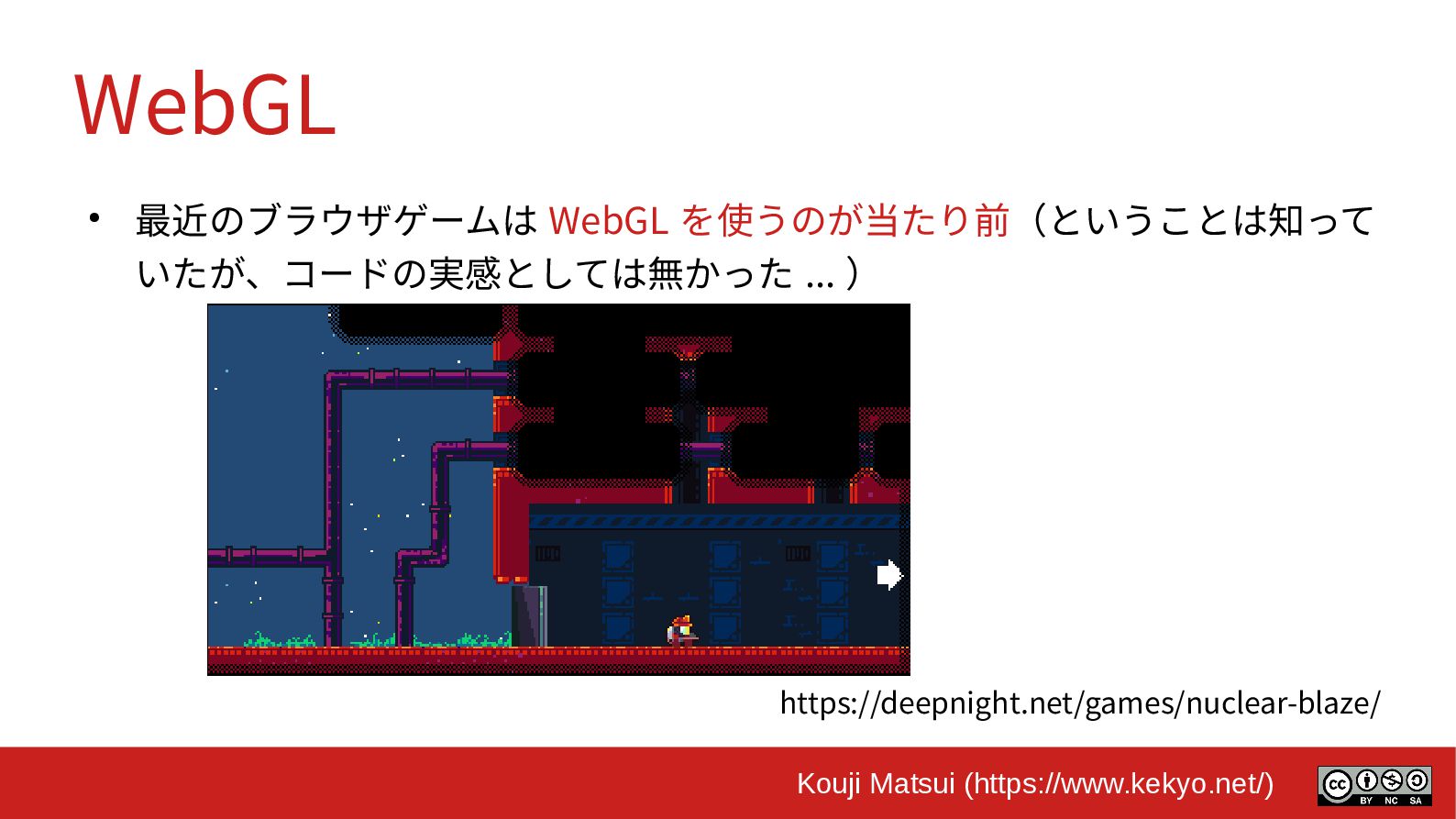

32. Kouji Matsui (https://www.kekyo.net/) WebGL • 最近のブラウザゲームは WebGL を使うのが当たり前（ということは知って いたが、コードの実感としては無かった ... ） https://deepnight.net/games/nuclear-blaze/

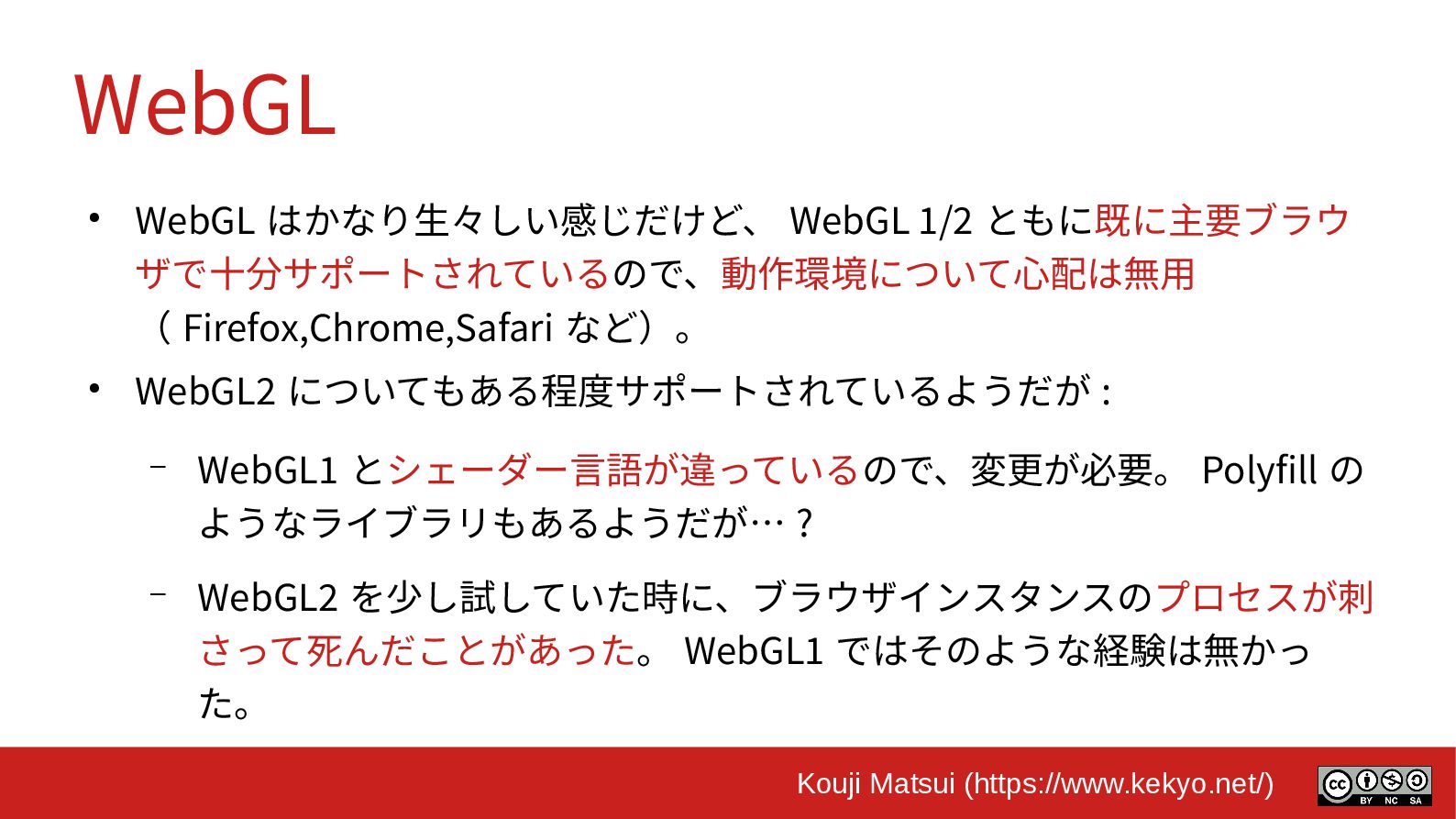

33. Kouji Matsui (https://www.kekyo.net/) WebGL • WebGL はかなり生々しい感じだけど、 WebGL 1/2 ともに既に主要ブラウ ザで十分サポートされているので、動作環境について心配は無用 （ Firefox,Chrome,Safari など）。 • WebGL2 についてもある程度サポートされているようだが : – WebGL1 とシェーダー言語が違っているので、変更が必要。 Polyfill の ようなライブラリもあるようだが… ? – WebGL2 を少し試していた時に、ブラウザインスタンスのプロセスが刺 さって死んだことがあった。 WebGL1 ではそのような経験は無かっ た。

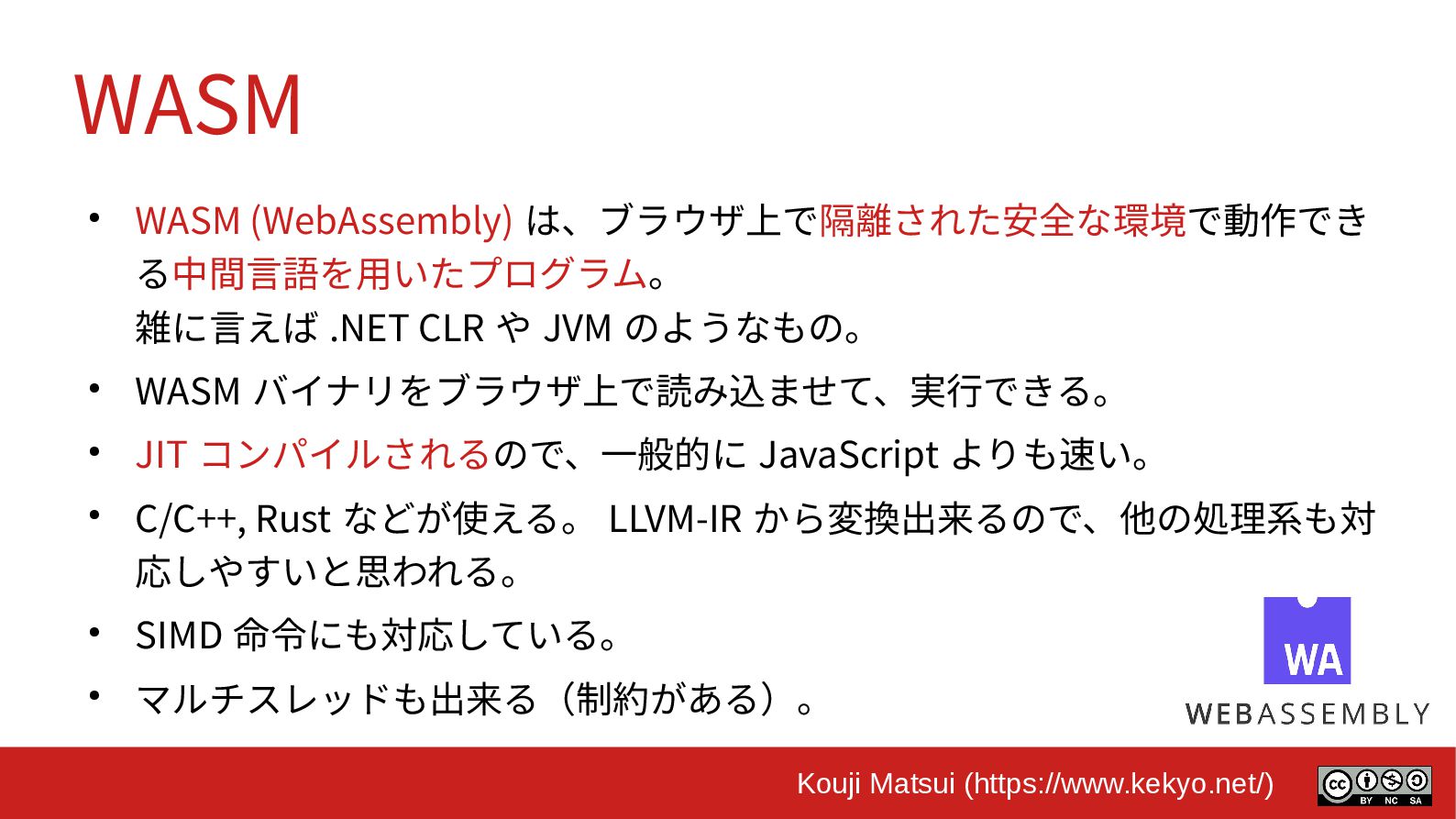

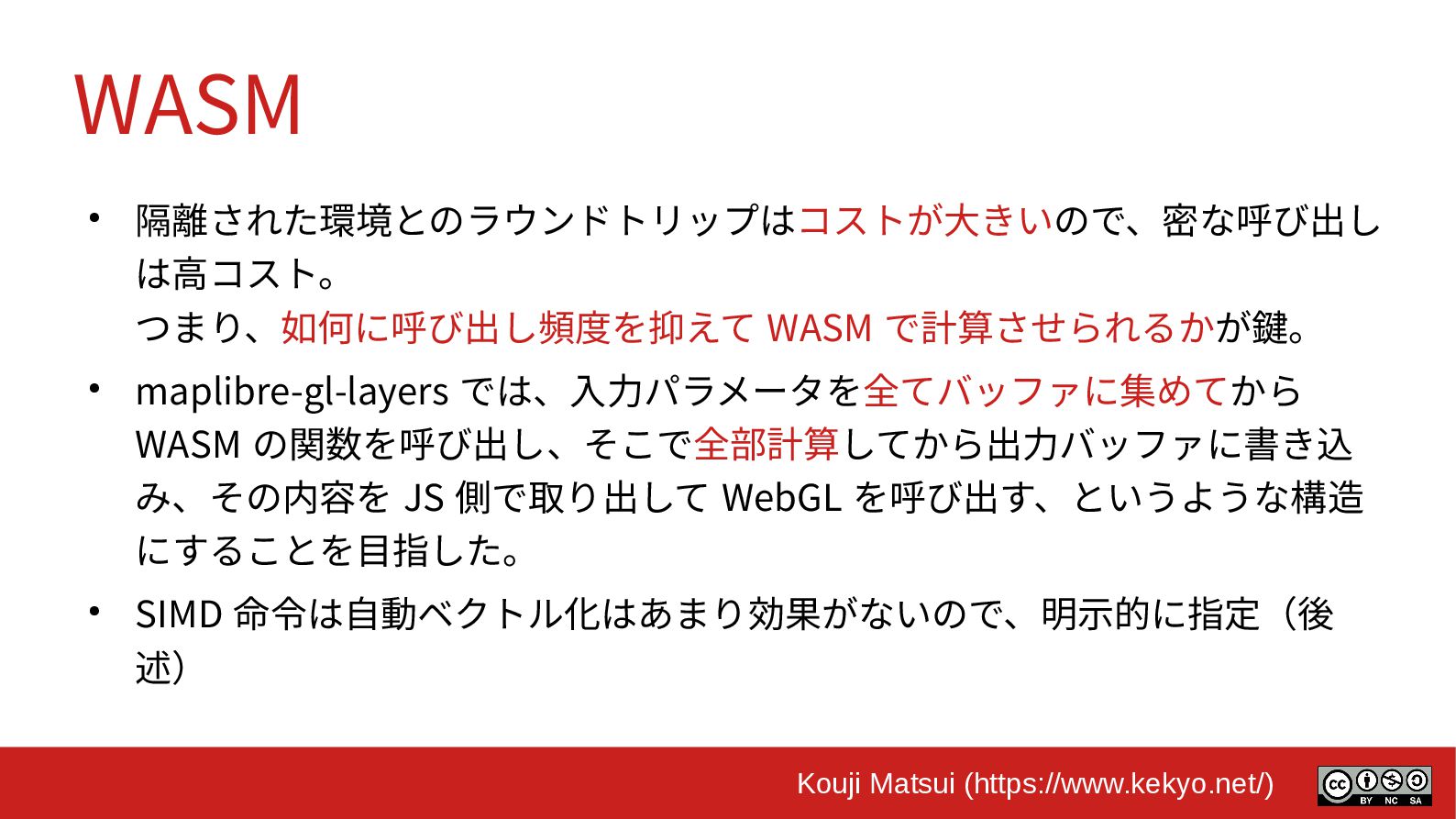

34. Kouji Matsui (https://www.kekyo.net/) WASM • WASM (WebAssembly) は、ブラウザ上で隔離された安全な環境で動作でき る中間言語を用いたプログラム。 雑に言えば .NET CLR や JVM のようなもの。 • WASM バイナリをブラウザ上で読み込ませて、実行できる。 • JIT コンパイルされるので、一般的に JavaScript よりも速い。 • C/C++, Rust などが使える。 LLVM-IR から変換出来るので、他の処理系も対 応しやすいと思われる。 • SIMD 命令にも対応している。 • マルチスレッドも出来る（制約がある）。
35. Kouji Matsui (https://www.kekyo.net/) WASM • 隔離された環境とのラウンドトリップはコストが大きいので、密な呼び出し は高コスト。 つまり、如何に呼び出し頻度を抑えて WASM で計算させられるかが鍵。 • maplibre-gl-layers では、入力パラメータを全てバッファに集めてから WASM の関数を呼び出し、そこで全部計算してから出力バッファに書き込 み、その内容を JS 側で取り出して WebGL を呼び出す、というような構造 にすることを目指した。 • SIMD 命令は自動ベクトル化はあまり効果がないので、明示的に指定（後 述）

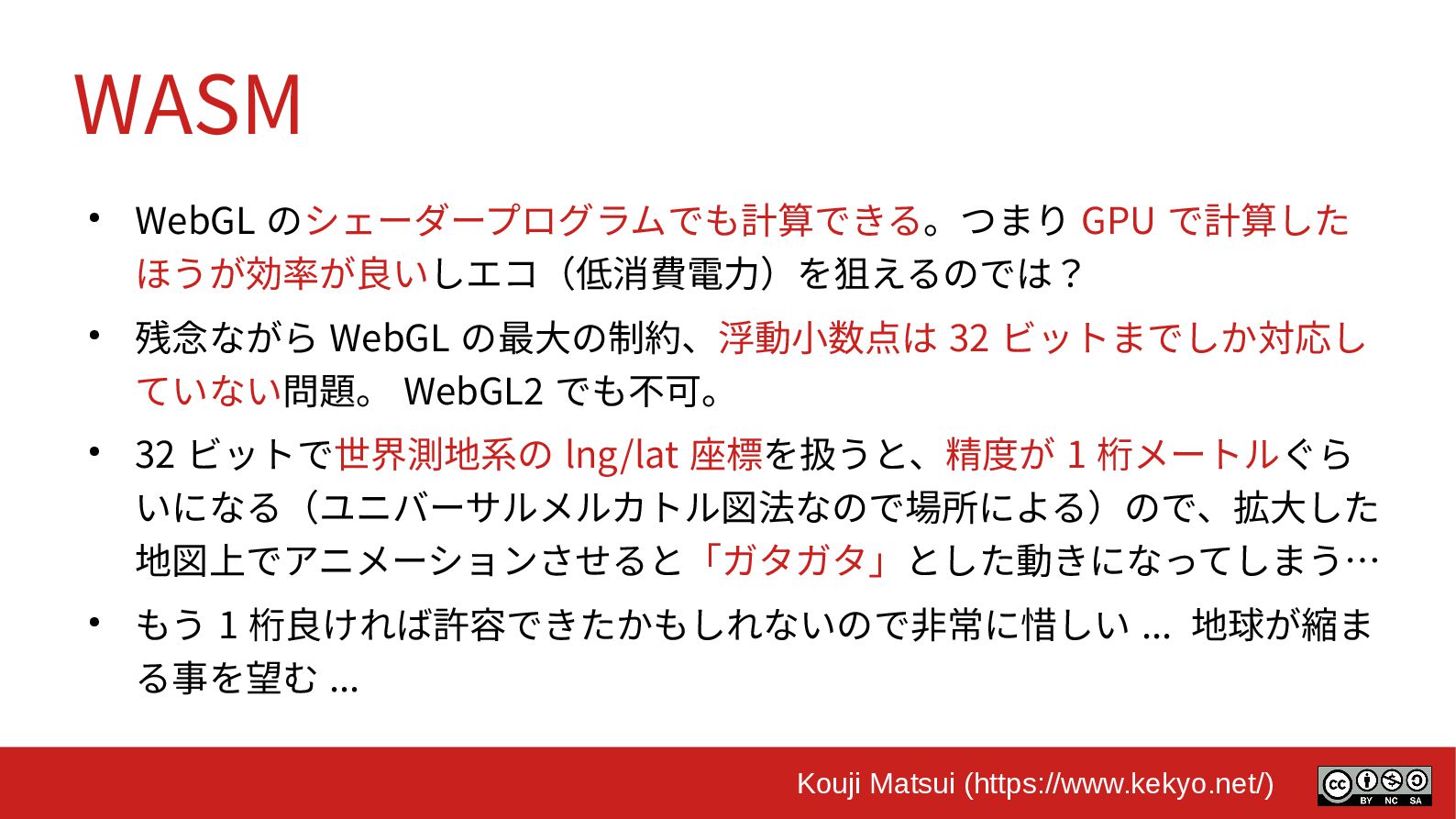

36. Kouji Matsui (https://www.kekyo.net/) WASM • WebGL のシェーダープログラムでも計算できる。つまり GPU で計算した ほうが効率が良いしエコ（低消費電力）を狙えるのでは？ • 残念ながら WebGL の最大の制約、浮動小数点は 32 ビットまでしか対応し ていない問題。 WebGL2 でも不可。 • 32 ビットで世界測地系の lng/lat 座標を扱うと、精度が 1 桁メートルぐら いになる（ユニバーサルメルカトル図法なので場所による）ので、拡大した 地図上でアニメーションさせると「ガタガタ」とした動きになってしまう… • もう 1 桁良ければ許容できたかもしれないので非常に惜しい ... 地球が縮ま る事を望む ...

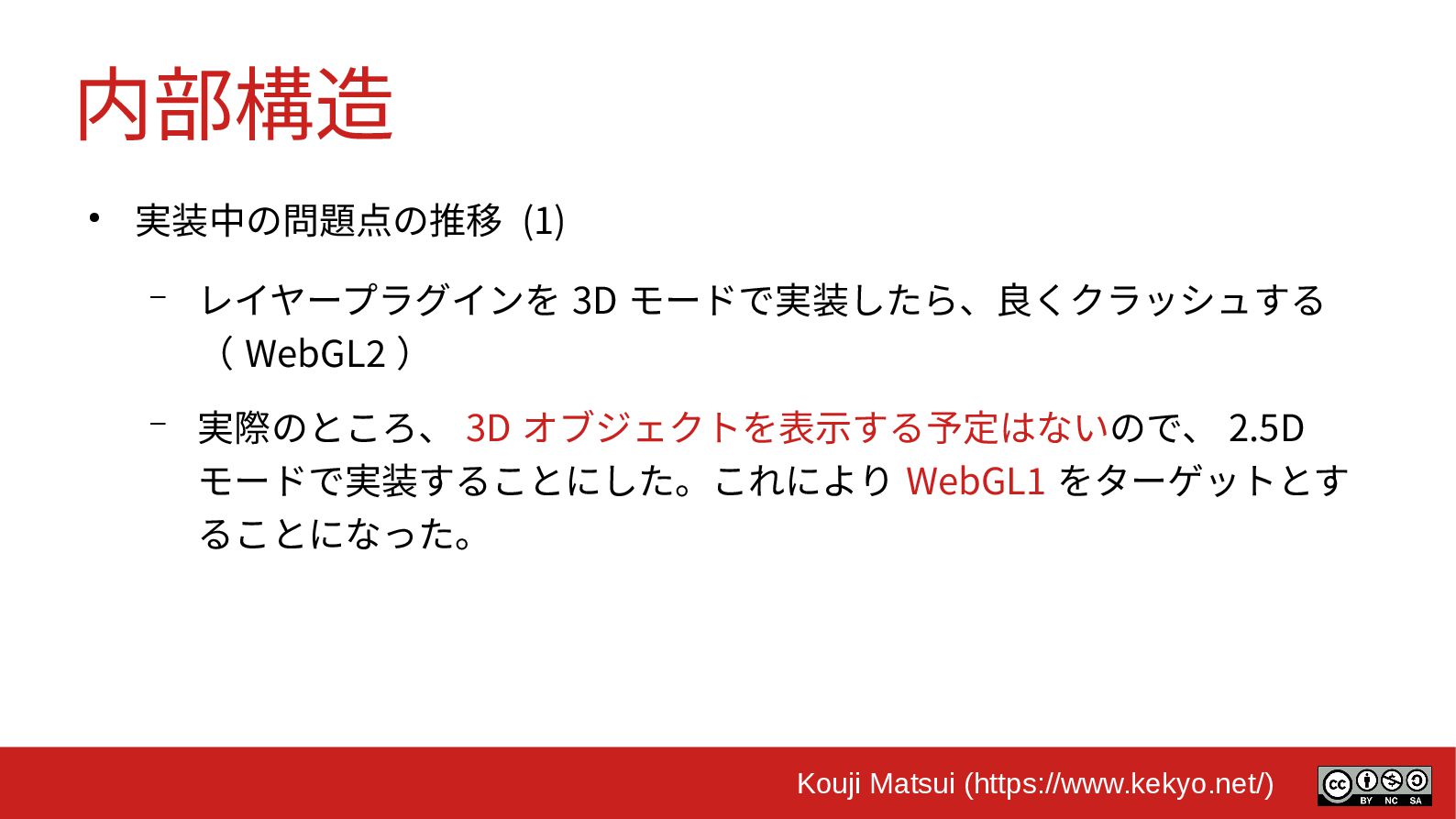

37. Kouji Matsui (https://www.kekyo.net/) 内部構造 • 実装中の問題点の推移 (1) – レイヤープラグインを 3D モードで実装したら、良くクラッシュする （ WebGL2 ） – 実際のところ、 3D オブジェクトを表示する予定はないので、 2.5D モードで実装することにした。これにより WebGL1 をターゲットとす ることになった。

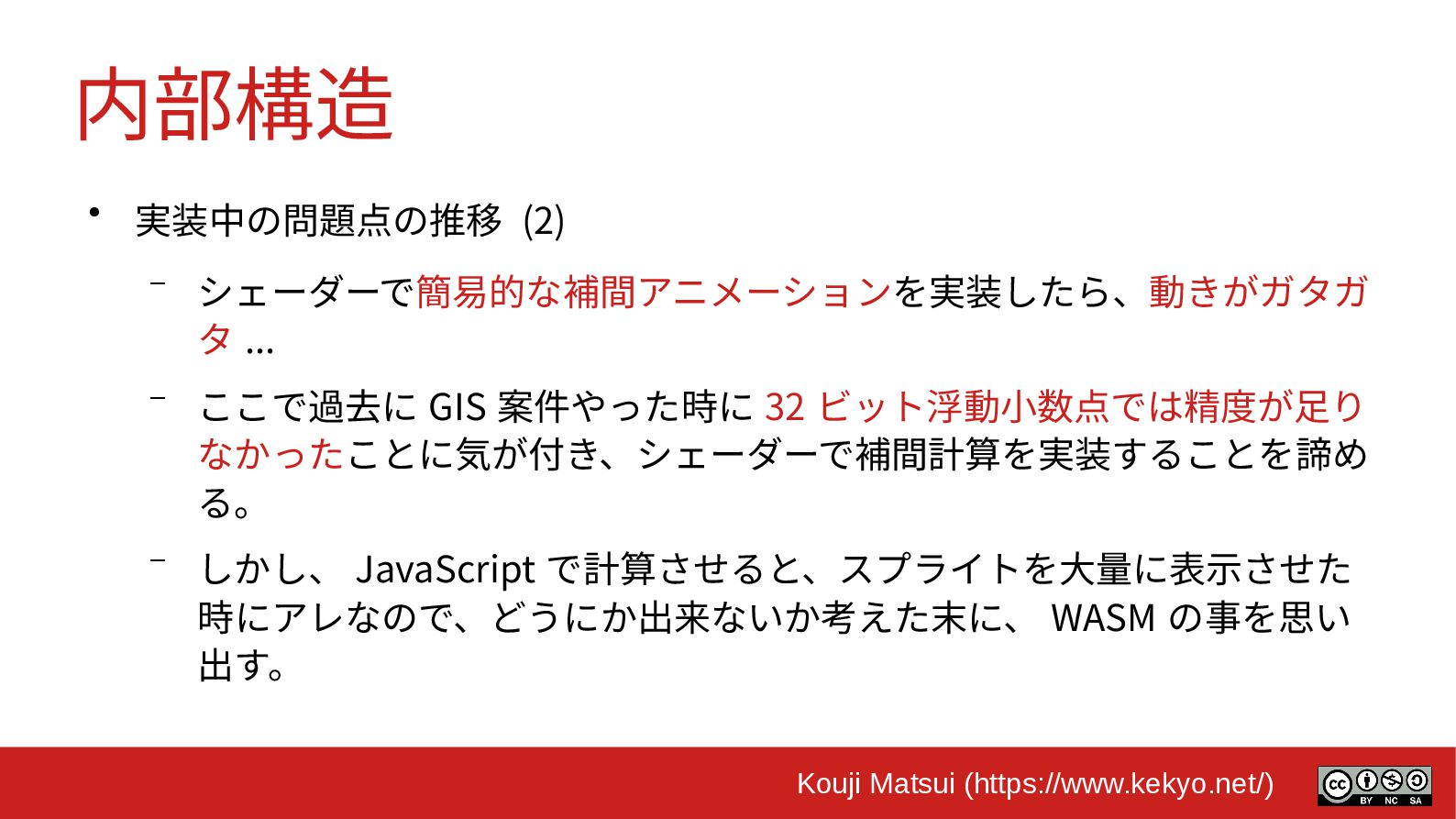

38. Kouji Matsui (https://www.kekyo.net/) 内部構造 • 実装中の問題点の推移 (2) – シェーダーで簡易的な補間アニメーションを実装したら、動きがガタガ タ ... – ここで過去に GIS 案件やった時に 32 ビット浮動小数点では精度が足り なかったことに気が付き、シェーダーで補間計算を実装することを諦め る。 – しかし、 JavaScript で計算させると、スプライトを大量に表示させた 時にアレなので、どうにか出来ないか考えた末に、 WASM の事を思い 出す。

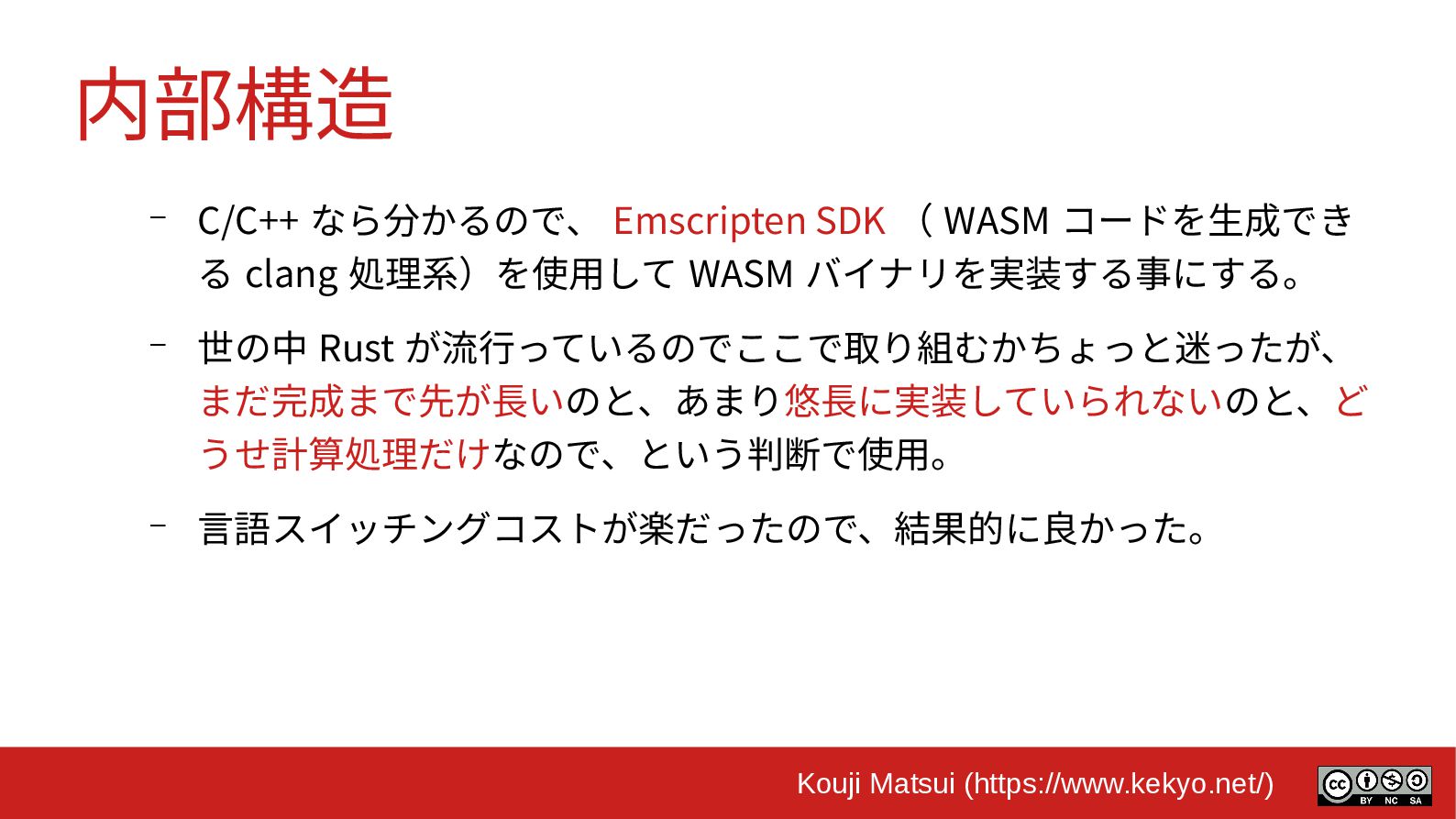

39. Kouji Matsui (https://www.kekyo.net/) 内部構造 – C/C++ なら分かるので、 Emscripten SDK （ WASM コードを生成でき る clang 処理系）を使用して WASM バイナリを実装する事にする。 – 世の中 Rust が流行っているのでここで取り組むかちょっと迷ったが、 まだ完成まで先が長いのと、あまり悠長に実装していられないのと、ど うせ計算処理だけなので、という判断で使用。 – 言語スイッチングコストが楽だったので、結果的に良かった。

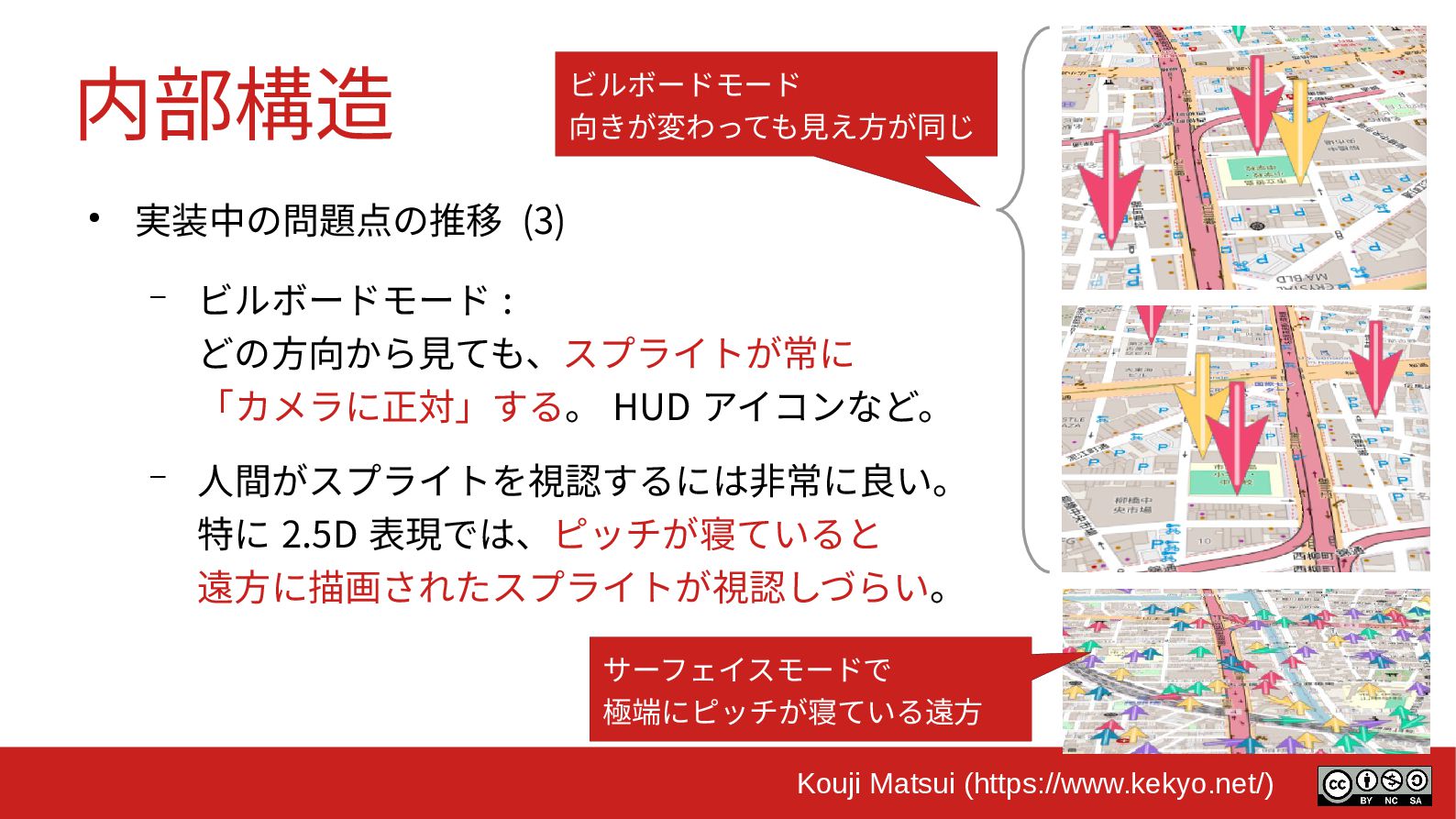

40. Kouji Matsui (https://www.kekyo.net/) 内部構造 • 実装中の問題点の推移 (3) – ビルボードモード : どの方向から見ても、スプライトが常に 「カメラに正対」する。 HUD アイコンなど。 – 人間がスプライトを視認するには非常に良い。 特に 2.5D 表現では、ピッチが寝ていると 遠方に描画されたスプライトが視認しづらい。 ビルボードモード 向きが変わっても見え方が同じ サーフェイスモードで 極端にピッチが寝ている遠方

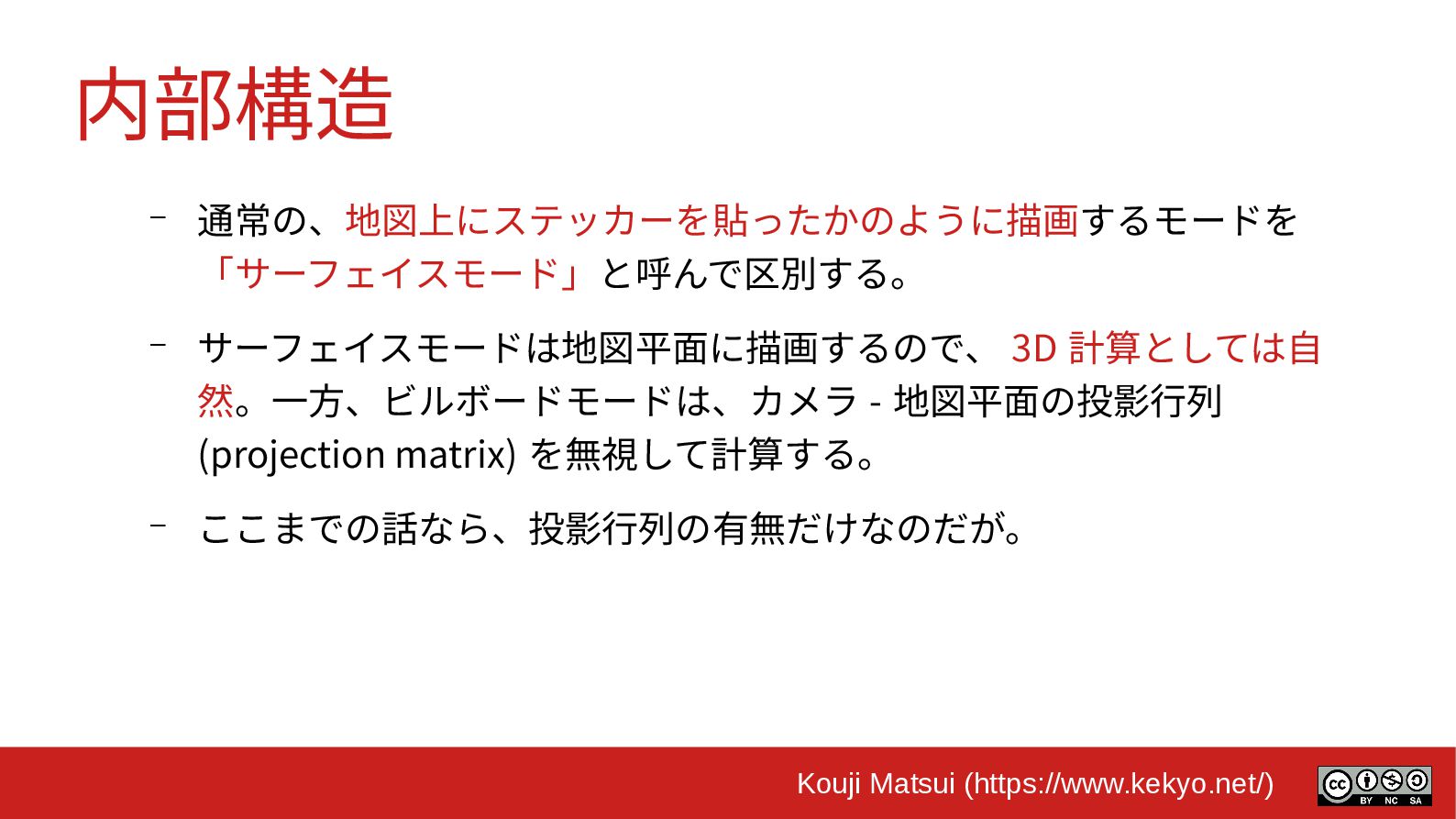

41. Kouji Matsui (https://www.kekyo.net/) 内部構造 – 通常の、地図上にステッカーを貼ったかのように描画するモードを 「サーフェイスモード」と呼んで区別する。 – サーフェイスモードは地図平面に描画するので、 3D 計算としては自 然。一方、ビルボードモードは、カメラ - 地図平面の投影行列 (projection matrix) を無視して計算する。 – ここまでの話なら、投影行列の有無だけなのだが。

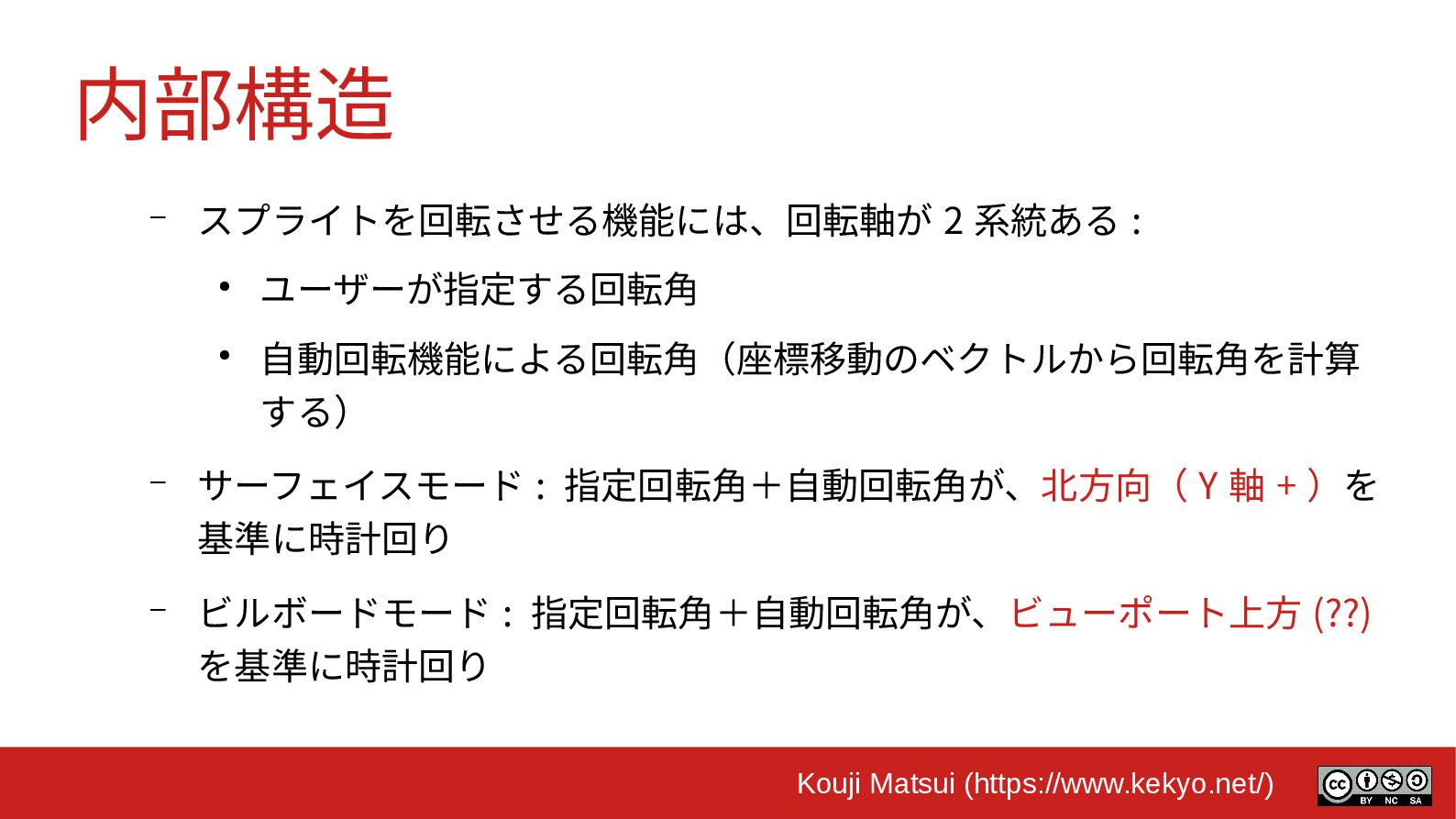

42. Kouji Matsui (https://www.kekyo.net/) 内部構造 – スプライトを回転させる機能には、回転軸が 2 系統ある : • ユーザーが指定する回転角 • 自動回転機能による回転角（座標移動のベクトルから回転角を計算 する） – サーフェイスモード : 指定回転角＋自動回転角が、北方向（ Y 軸 + ）を 基準に時計回り – ビルボードモード : 指定回転角＋自動回転角が、ビューポート上方 (??) を基準に時計回り

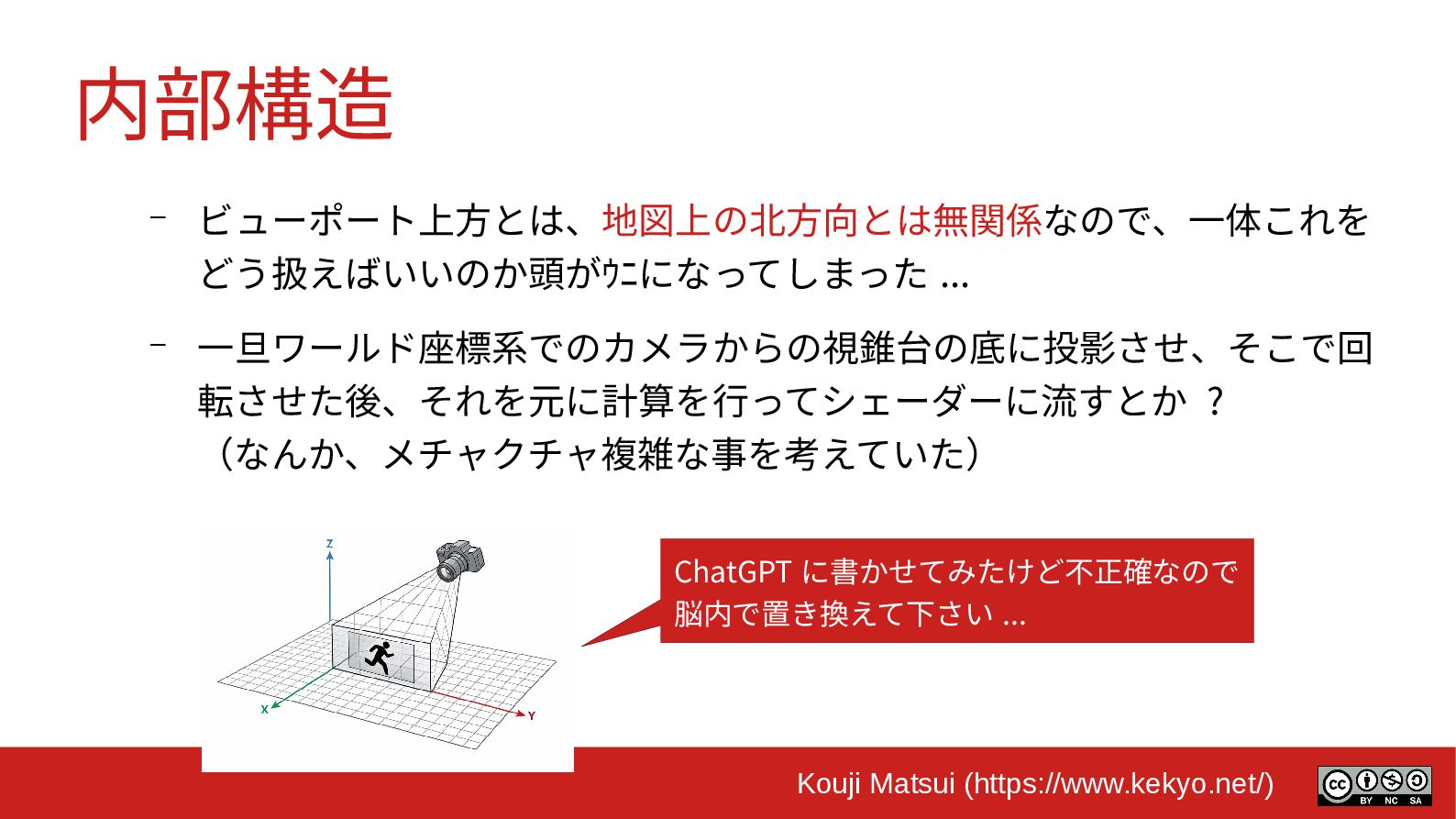

43. Kouji Matsui (https://www.kekyo.net/) 内部構造 – ビューポート上方とは、地図上の北方向とは無関係なので、一体これを どう扱えばいいのか頭がｳﾆになってしまった ... – 一旦ワールド座標系でのカメラからの視錐台の底に投影させ、そこで回 転させた後、それを元に計算を行ってシェーダーに流すとか ? （なんか、メチャクチャ複雑な事を考えていた） ChatGPT に書かせてみたけど不正確なので 脳内で置き換えて下さい ...

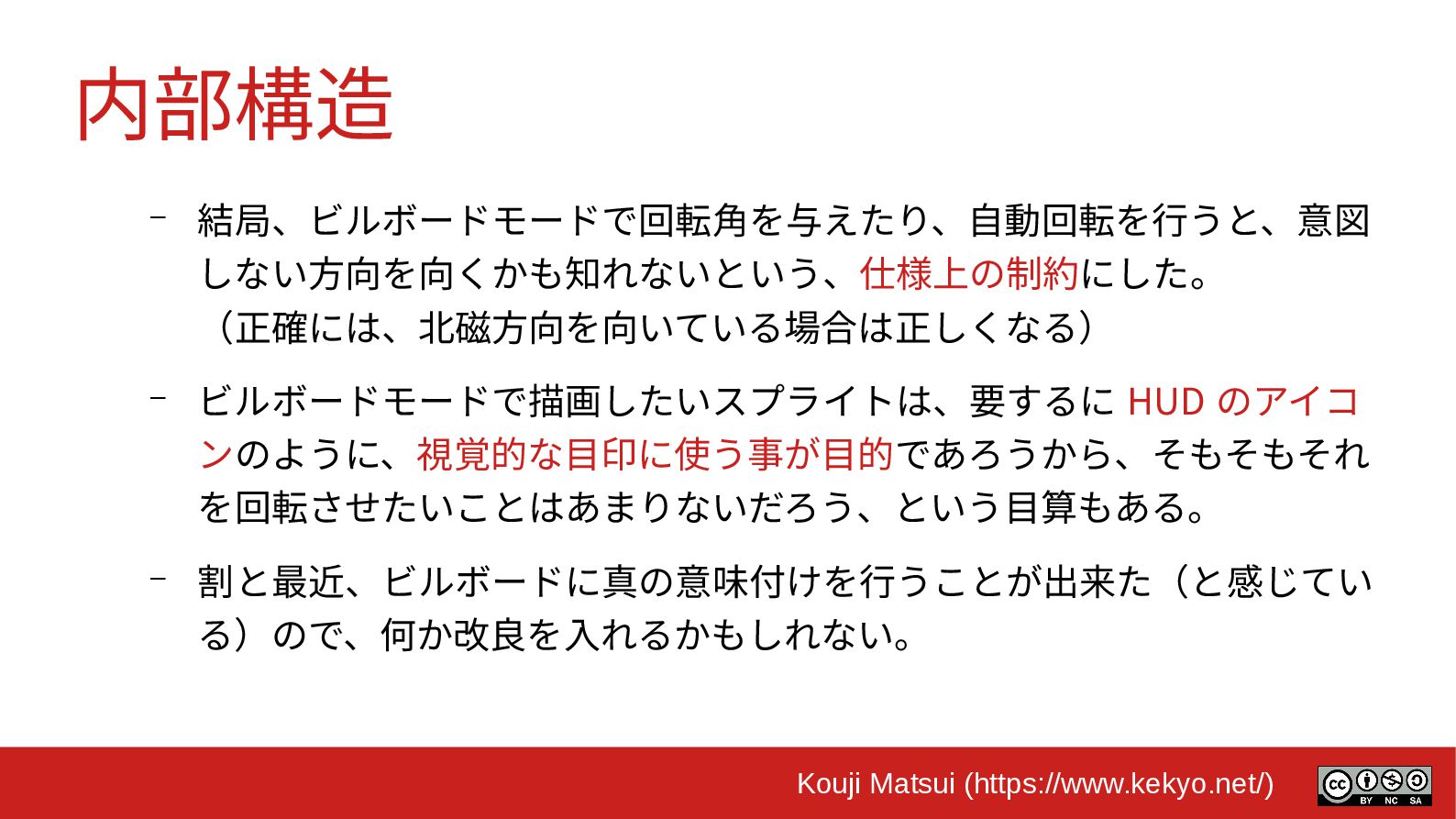

44. Kouji Matsui (https://www.kekyo.net/) 内部構造 – 結局、ビルボードモードで回転角を与えたり、自動回転を行うと、意図 しない方向を向くかも知れないという、仕様上の制約にした。 （正確には、北磁方向を向いている場合は正しくなる） – ビルボードモードで描画したいスプライトは、要するに HUD のアイコ ンのように、視覚的な目印に使う事が目的であろうから、そもそもそれ を回転させたいことはあまりないだろう、という目算もある。 – 割と最近、ビルボードに真の意味付けを行うことが出来た（と感じてい る）ので、何か改良を入れるかもしれない。

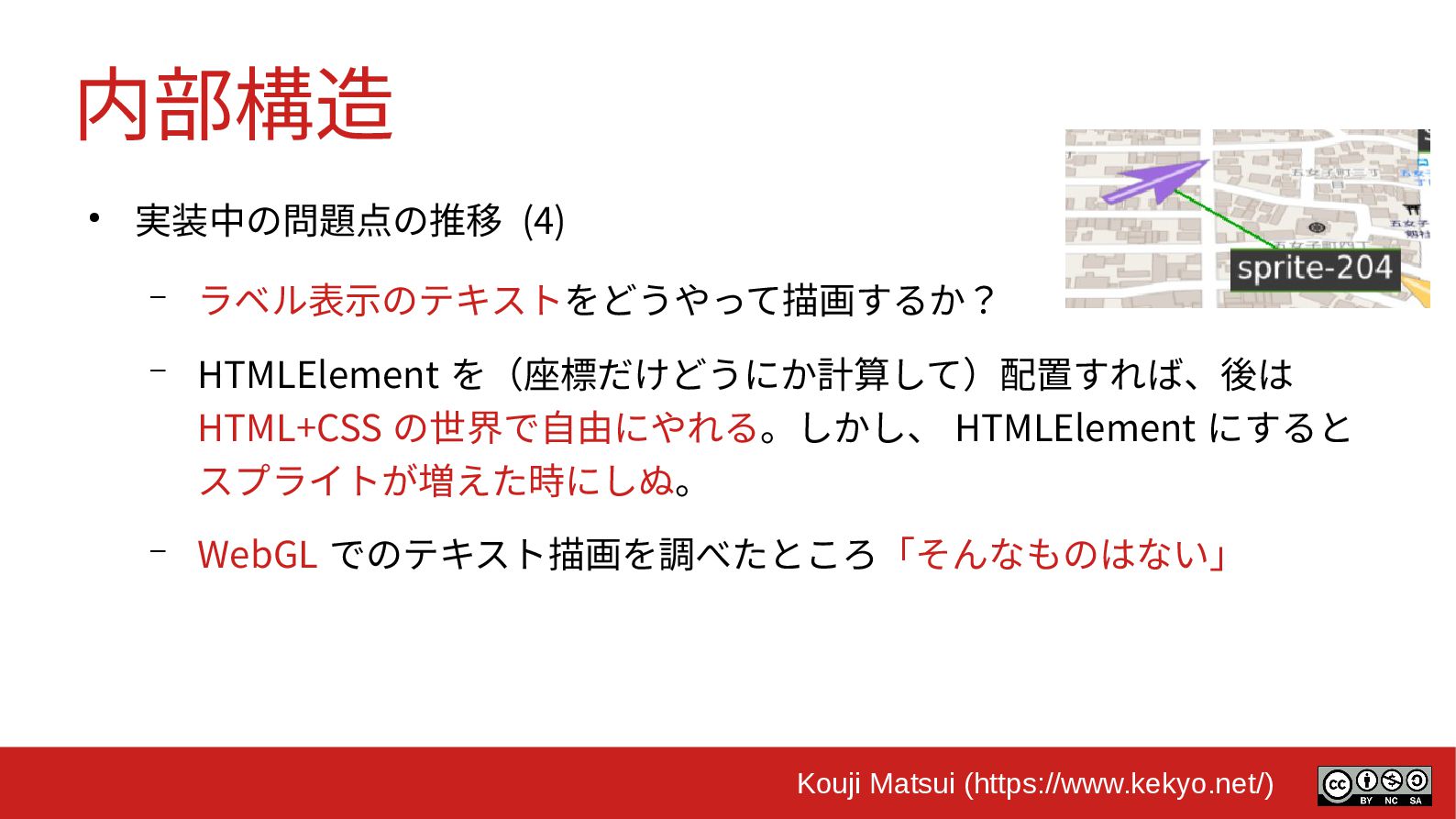

45. Kouji Matsui (https://www.kekyo.net/) 内部構造 • 実装中の問題点の推移 (4) – ラベル表示のテキストをどうやって描画するか？ – HTMLElement を（座標だけどうにか計算して）配置すれば、後は HTML+CSS の世界で自由にやれる。しかし、 HTMLElement にすると スプライトが増えた時にしぬ。 – WebGL でのテキスト描画を調べたところ「そんなものはない」

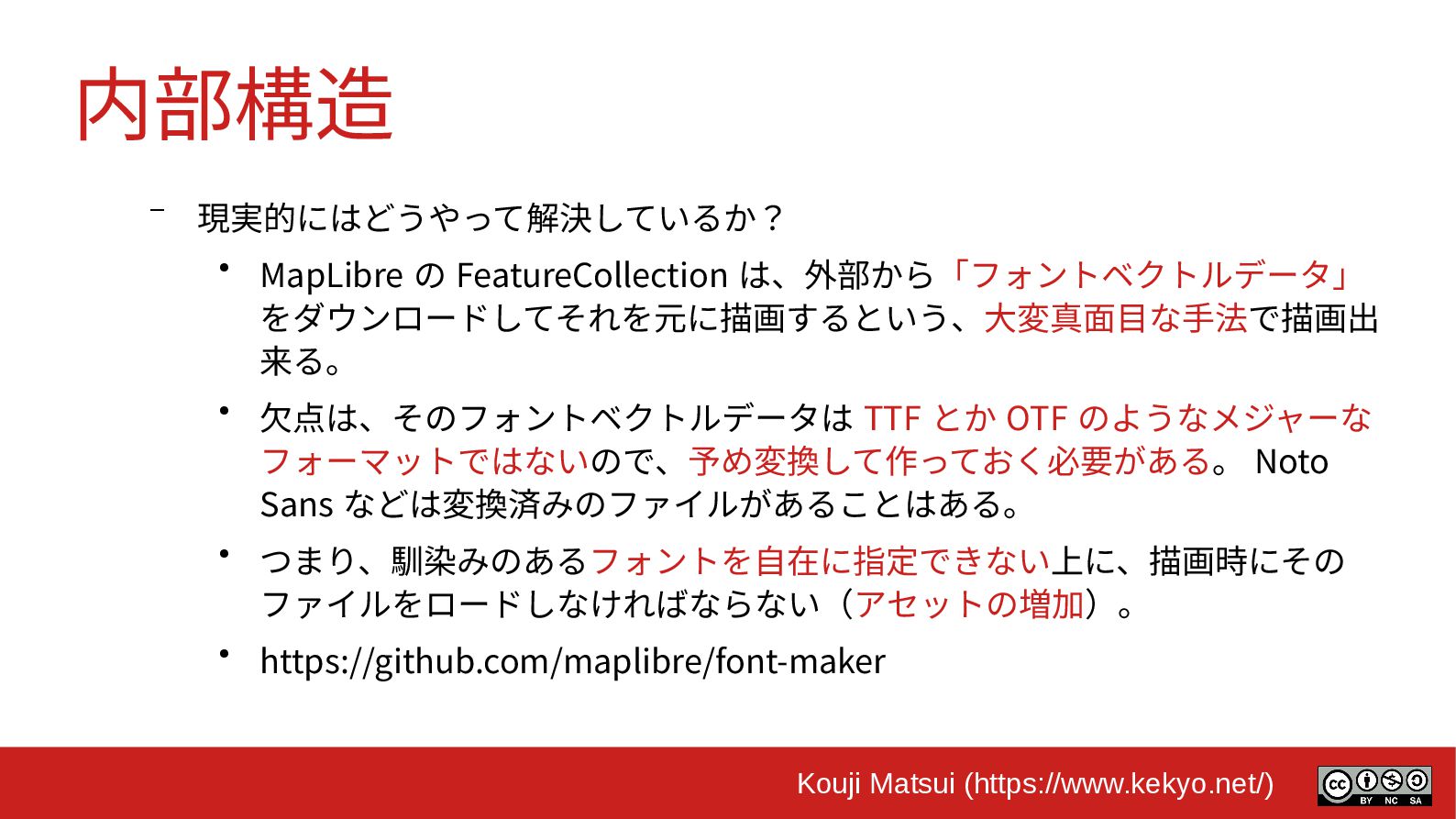

46. Kouji Matsui (https://www.kekyo.net/) 内部構造 – 現実的にはどうやって解決しているか？ • MapLibre の FeatureCollection は、外部から「フォントベクトルデータ」 をダウンロードしてそれを元に描画するという、大変真面目な手法で描画出 来る。 • 欠点は、そのフォントベクトルデータは TTF とか OTF のようなメジャーな フォーマットではないので、予め変換して作っておく必要がある。 Noto Sans などは変換済みのファイルがあることはある。 • つまり、馴染みのあるフォントを自在に指定できない上に、描画時にその ファイルをロードしなければならない（アセットの増加）。 • https://github.com/maplibre/font-maker

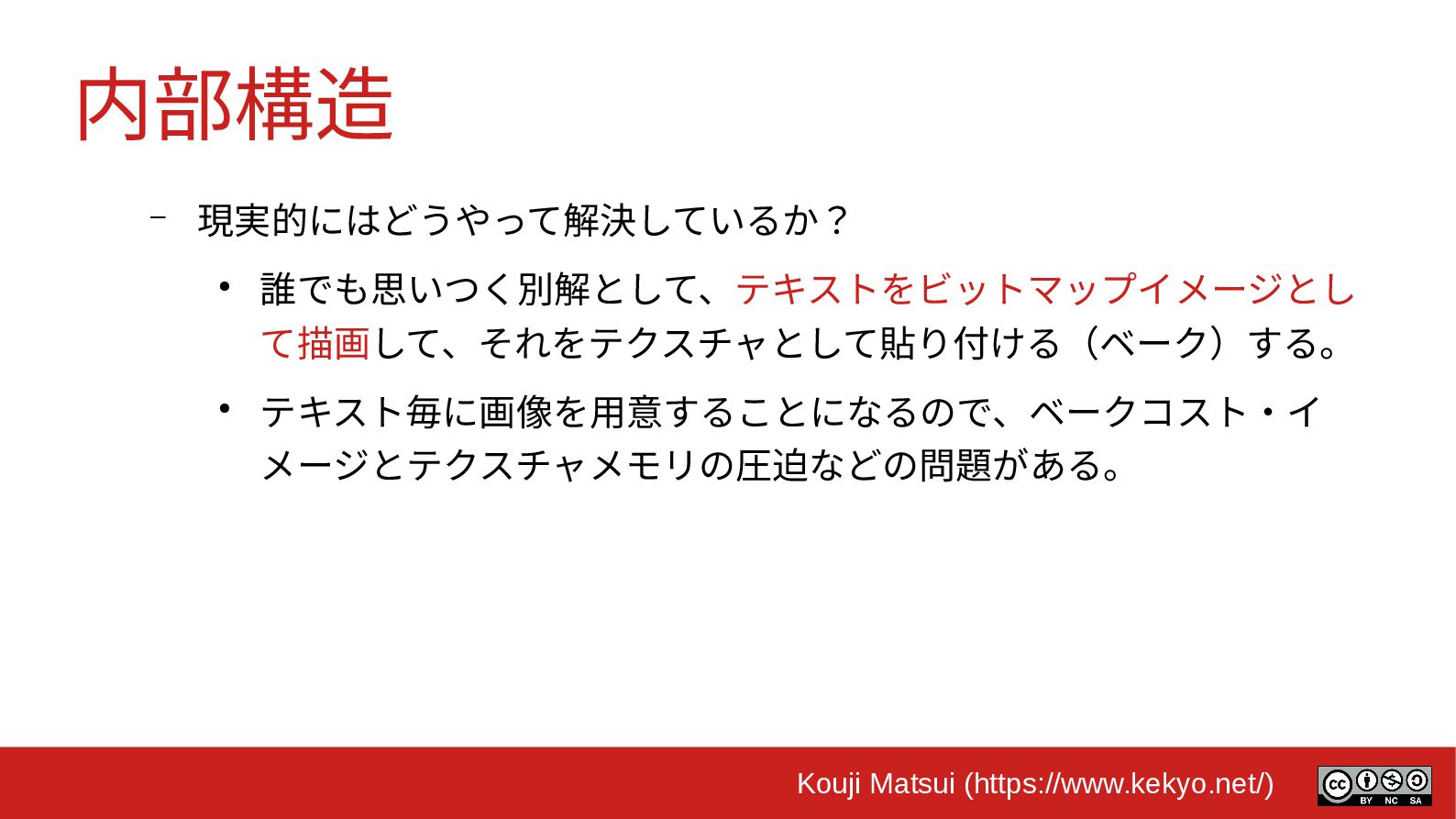

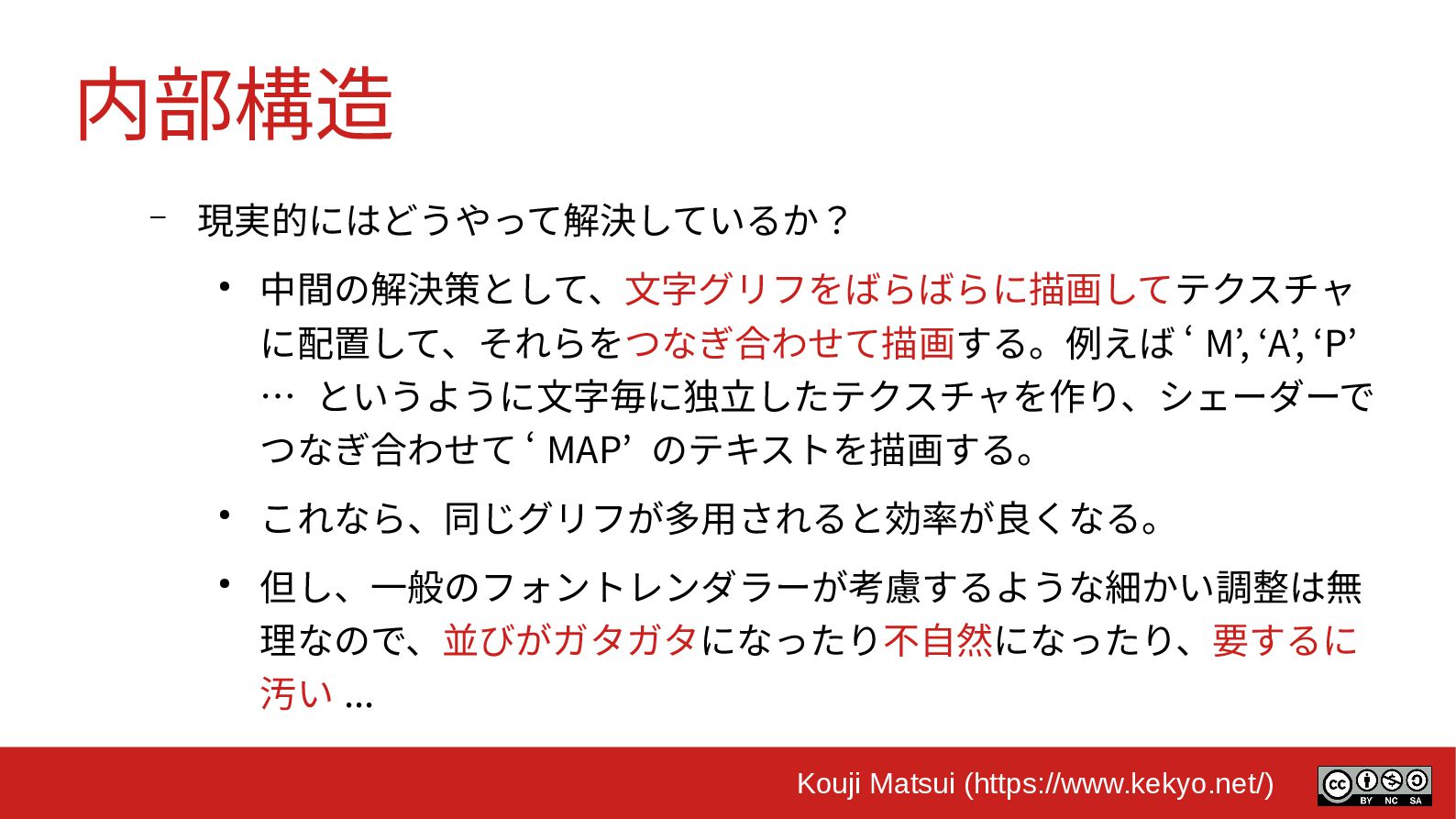

47. Kouji Matsui (https://www.kekyo.net/) 内部構造 – 現実的にはどうやって解決しているか？ • 誰でも思いつく別解として、テキストをビットマップイメージとし て描画して、それをテクスチャとして貼り付ける（ベーク）する。 • テキスト毎に画像を用意することになるので、ベークコスト・イ メージとテクスチャメモリの圧迫などの問題がある。
48. Kouji Matsui (https://www.kekyo.net/) 内部構造 – 現実的にはどうやって解決しているか？ • 中間の解決策として、文字グリフをばらばらに描画してテクスチャ に配置して、それらをつなぎ合わせて描画する。例えば ‘ M’, ‘A’, ‘P’ … というように文字毎に独立したテクスチャを作り、シェーダーで つなぎ合わせて ‘ MAP’ のテキストを描画する。 • これなら、同じグリフが多用されると効率が良くなる。 • 但し、一般のフォントレンダラーが考慮するような細かい調整は無 理なので、並びがガタガタになったり不自然になったり、要するに 汚い ...

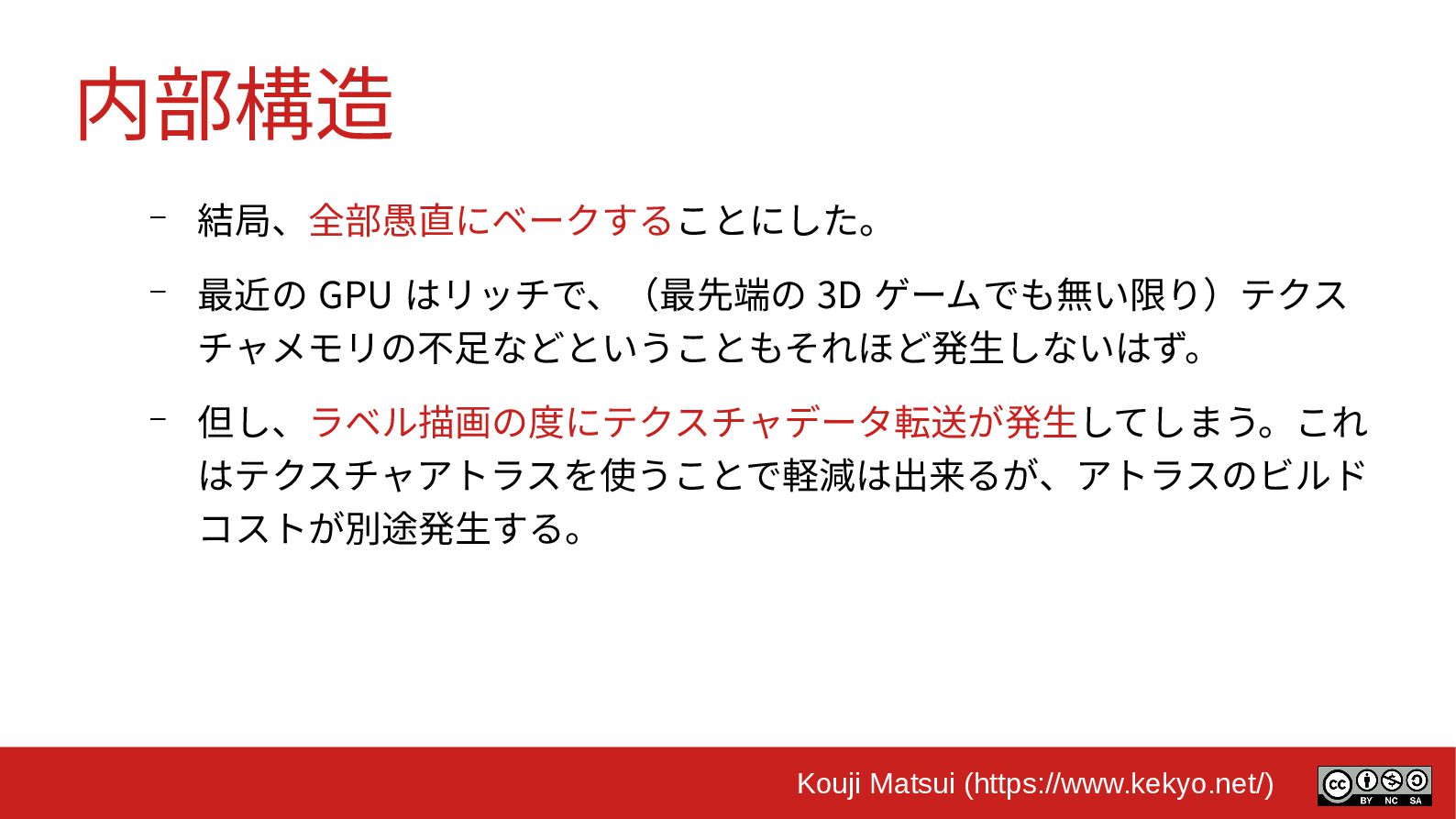

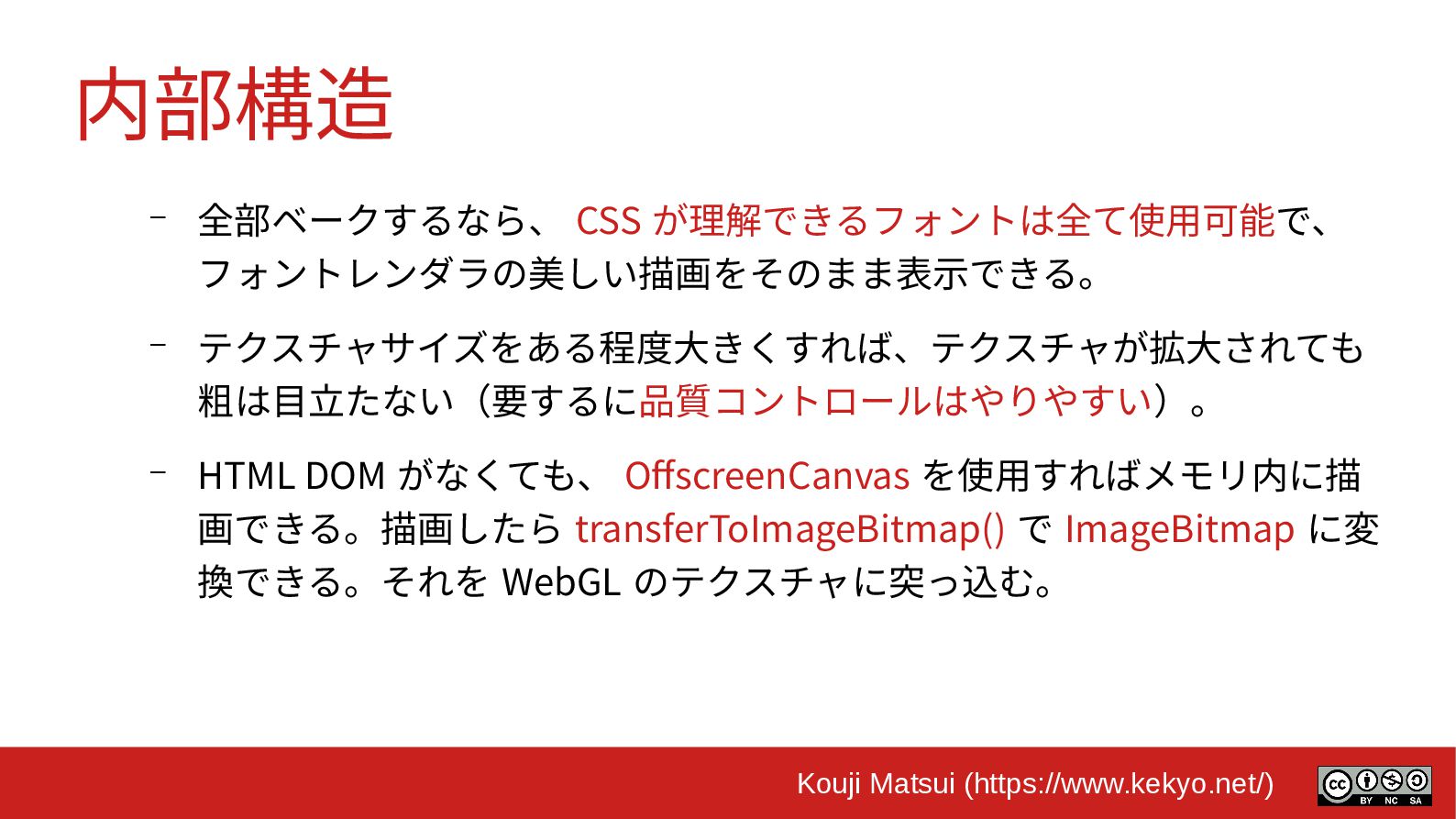

49. Kouji Matsui (https://www.kekyo.net/) 内部構造 – 結局、全部愚直にベークすることにした。 – 最近の GPU はリッチで、（最先端の 3D ゲームでも無い限り）テクス チャメモリの不足などということもそれほど発生しないはず。 – 但し、ラベル描画の度にテクスチャデータ転送が発生してしまう。これ はテクスチャアトラスを使うことで軽減は出来るが、アトラスのビルド コストが別途発生する。
50. Kouji Matsui (https://www.kekyo.net/) 内部構造 – 全部ベークするなら、 CSS が理解できるフォントは全て使用可能で、 フォントレンダラの美しい描画をそのまま表示できる。 – テクスチャサイズをある程度大きくすれば、テクスチャが拡大されても 粗は目立たない（要するに品質コントロールはやりやすい）。 – HTML DOM がなくても、 OffscreenCanvas を使用すればメモリ内に描 画できる。描画したら transferToImageBitmap() で ImageBitmap に変 換できる。それを WebGL のテクスチャに突っ込む。

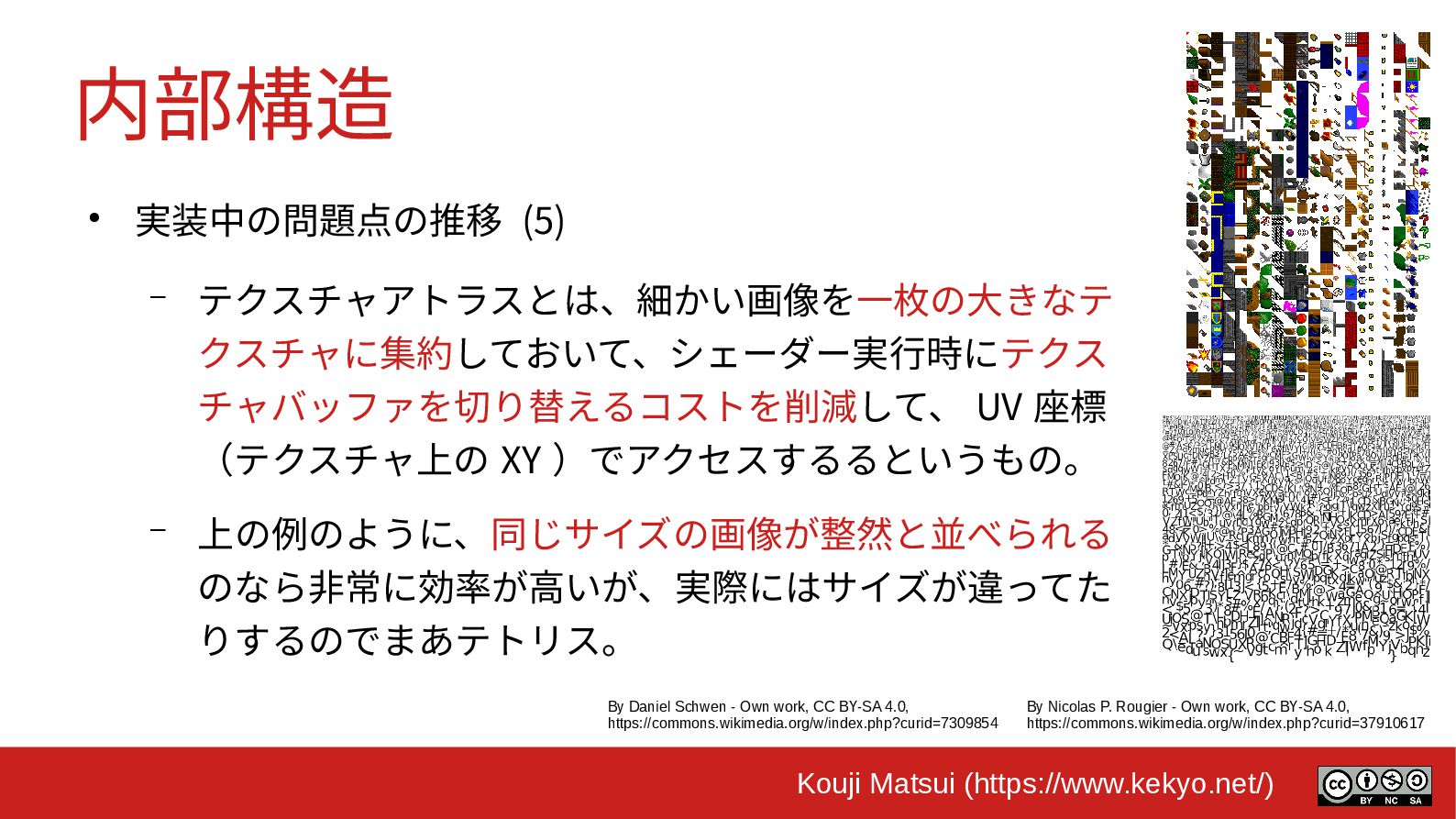

51. Kouji Matsui (https://www.kekyo.net/) 内部構造 • 実装中の問題点の推移 (5) – テクスチャアトラスとは、細かい画像を一枚の大きなテ クスチャに集約しておいて、シェーダー実行時にテクス チャバッファを切り替えるコストを削減して、 UV 座標 （テクスチャ上の XY ）でアクセスするるというもの。 – 上の例のように、同じサイズの画像が整然と並べられる のなら非常に効率が高いが、実際にはサイズが違ってた りするのでまあテトリス。 By Daniel Schwen - Own work, CC BY-SA 4.0, https://commons.wikimedia.org/w/index.php?curid=7309854 By Nicolas P. Rougier - Own work, CC BY-SA 4.0, https://commons.wikimedia.org/w/index.php?curid=37910617

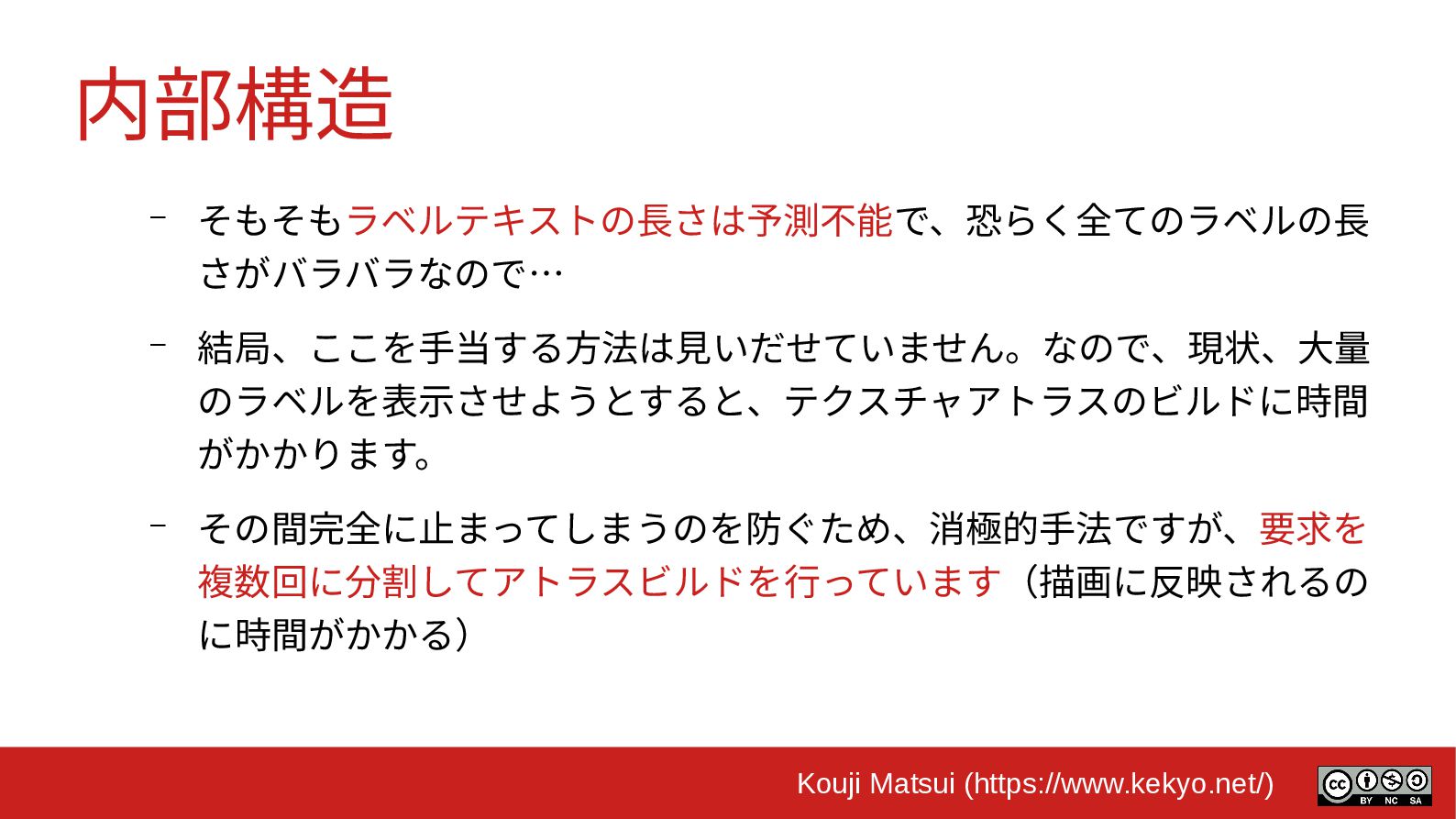

52. Kouji Matsui (https://www.kekyo.net/) 内部構造 – そもそもラベルテキストの長さは予測不能で、恐らく全てのラベルの長 さがバラバラなので… – 結局、ここを手当する方法は見いだせていません。なので、現状、大量 のラベルを表示させようとすると、テクスチャアトラスのビルドに時間 がかかります。 – その間完全に止まってしまうのを防ぐため、消極的手法ですが、要求を 複数回に分割してアトラスビルドを行っています（描画に反映されるの に時間がかかる）

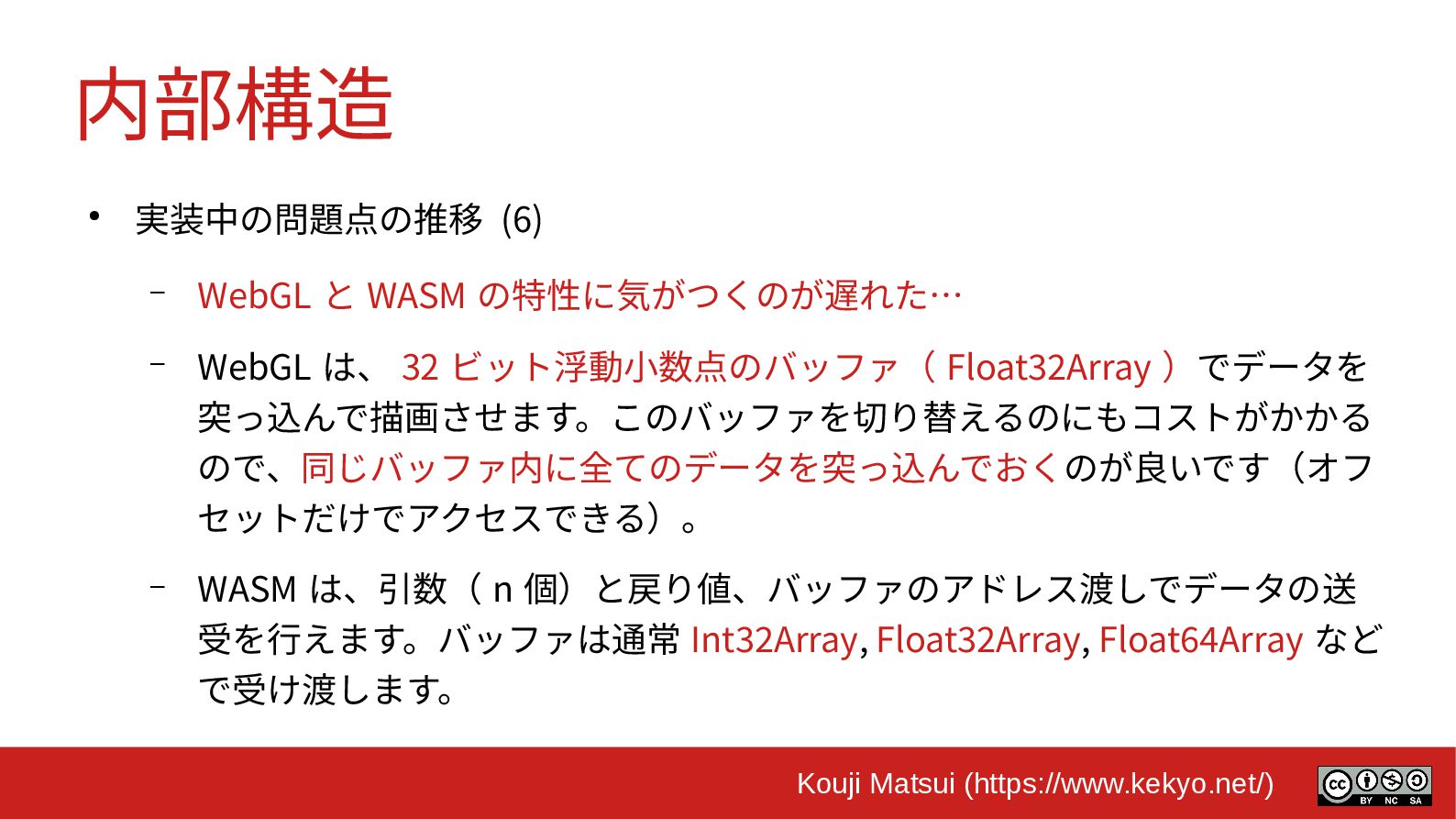

53. Kouji Matsui (https://www.kekyo.net/) 内部構造 • 実装中の問題点の推移 (6) – WebGL と WASM の特性に気がつくのが遅れた… – WebGL は、 32 ビット浮動小数点のバッファ（ Float32Array ）でデータを 突っ込んで描画させます。このバッファを切り替えるのにもコストがかかる ので、同じバッファ内に全てのデータを突っ込んでおくのが良いです（オフ セットだけでアクセスできる）。 – WASM は、引数（ n 個）と戻り値、バッファのアドレス渡しでデータの送 受を行えます。バッファは通常 Int32Array, Float32Array, Float64Array など で受け渡します。

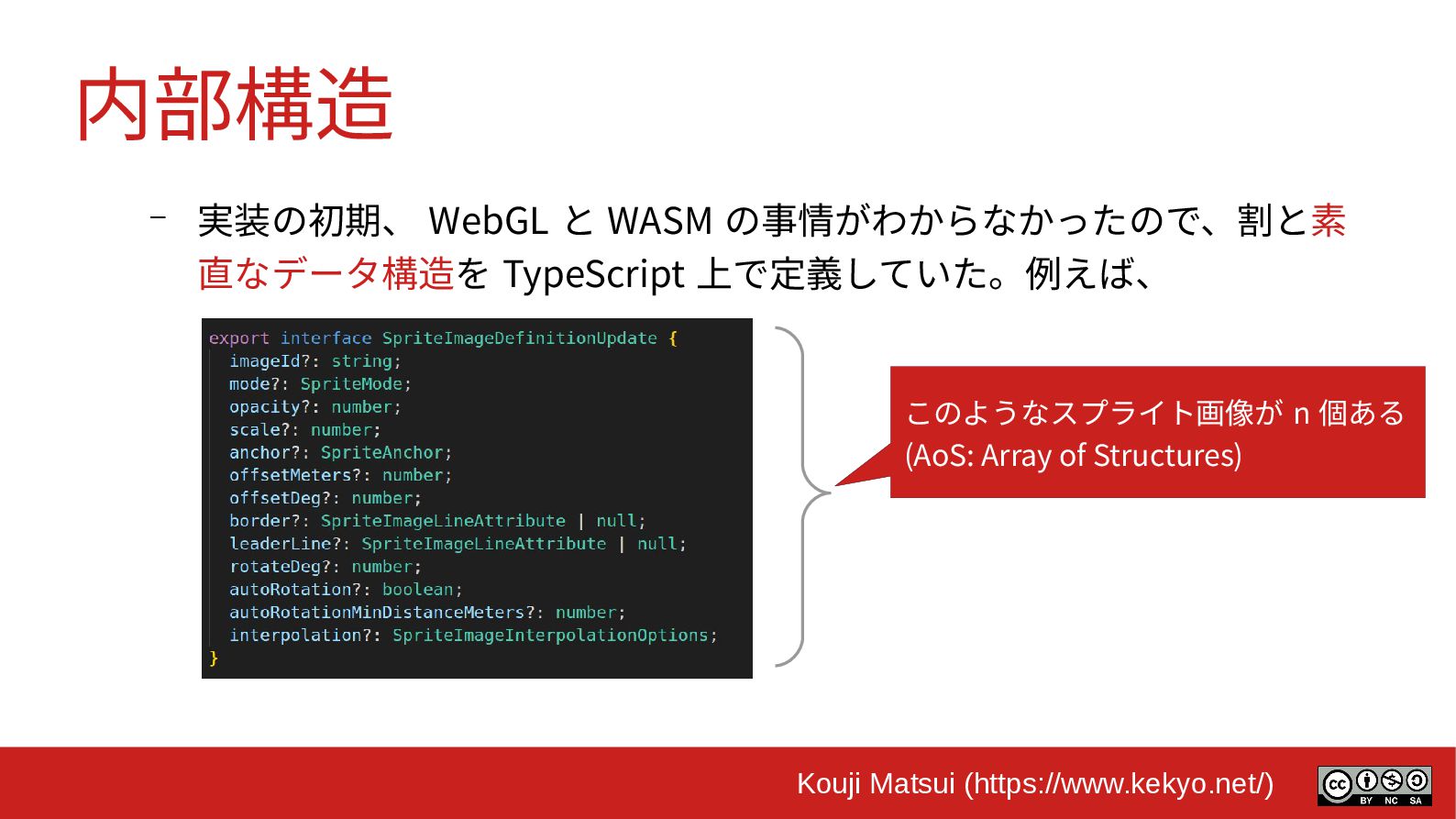

54. Kouji Matsui (https://www.kekyo.net/) 内部構造 – 実装の初期、 WebGL と WASM の事情がわからなかったので、割と素 直なデータ構造を TypeScript 上で定義していた。例えば、 このようなスプライト画像が n 個ある (AoS: Array of Structures)

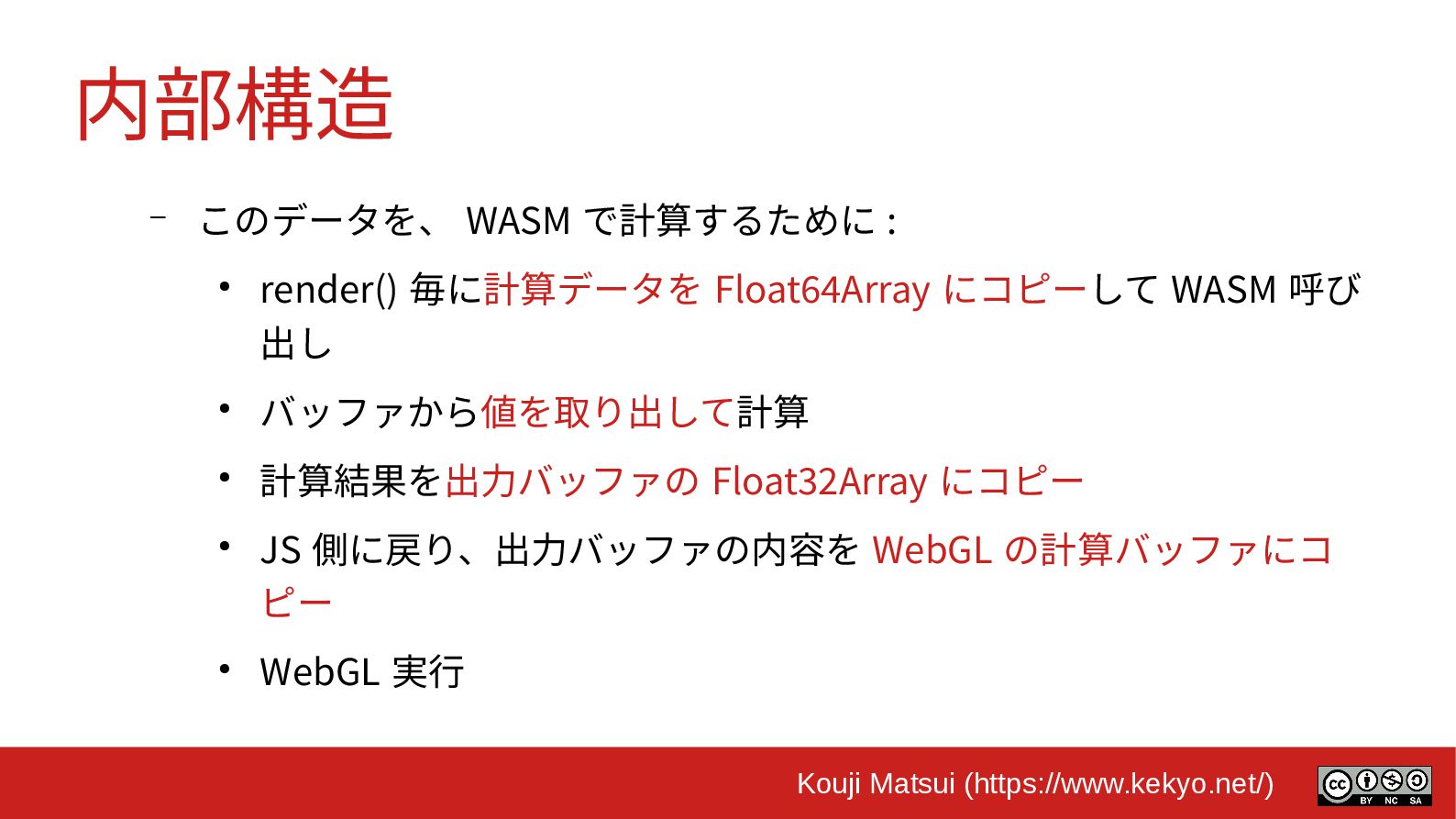

55. Kouji Matsui (https://www.kekyo.net/) 内部構造 – このデータを、 WASM で計算するために : • render() 毎に計算データを Float64Array にコピーして WASM 呼び 出し • バッファから値を取り出して計算 • 計算結果を出力バッファの Float32Array にコピー • JS 側に戻り、出力バッファの内容を WebGL の計算バッファにコ ピー • WebGL 実行

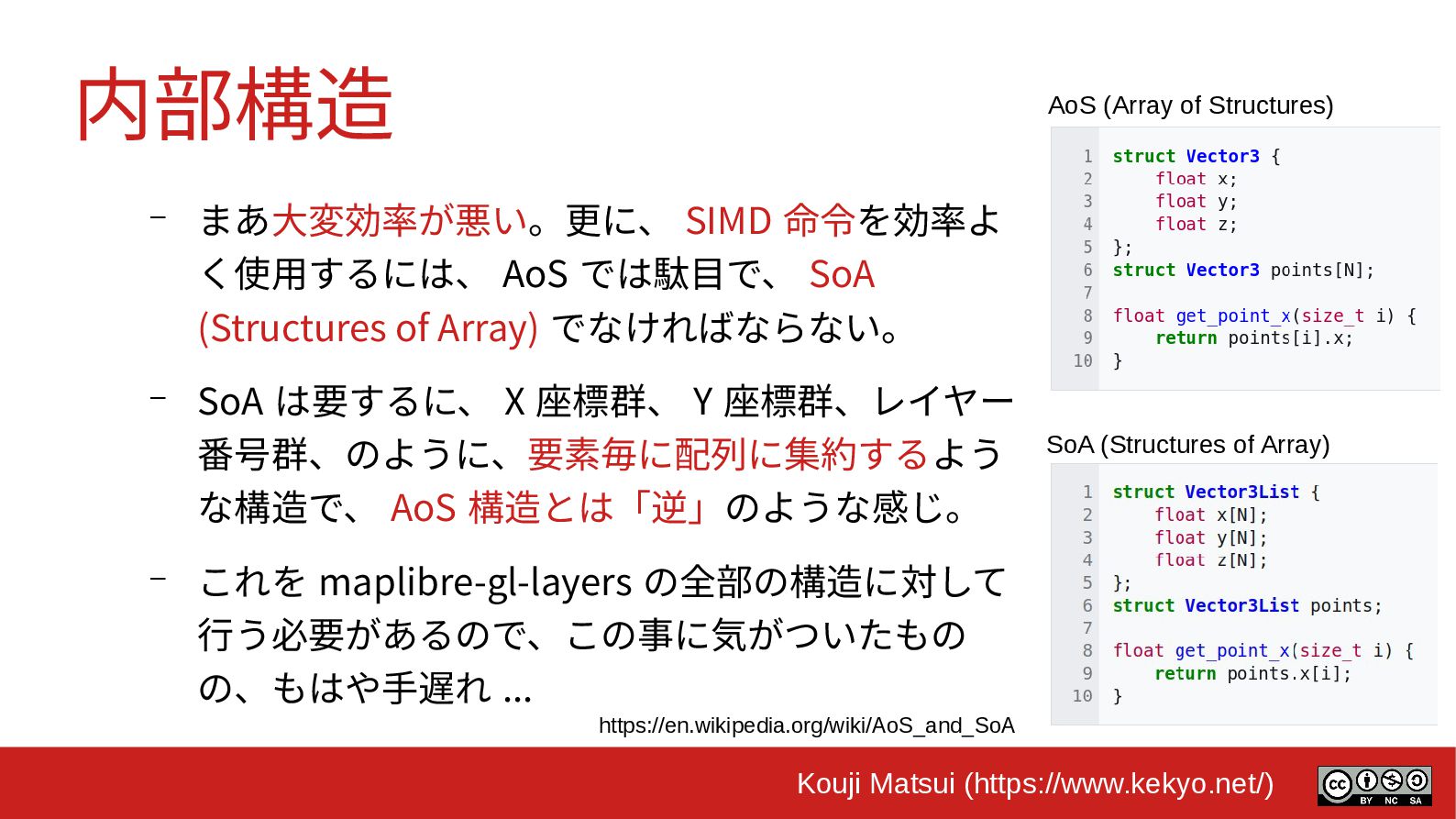

56. Kouji Matsui (https://www.kekyo.net/) 内部構造 – まあ大変効率が悪い。更に、 SIMD 命令を効率よ く使用するには、 AoS では駄目で、 SoA (Structures of Array) でなければならない。 – SoA は要するに、 X 座標群、 Y 座標群、レイヤー 番号群、のように、要素毎に配列に集約するよう な構造で、 AoS 構造とは「逆」のような感じ。 – これを maplibre-gl-layers の全部の構造に対して 行う必要があるので、この事に気がついたもの の、もはや手遅れ ... AoS (Array of Structures) SoA (Structures of Array) https://en.wikipedia.org/wiki/AoS_and_SoA

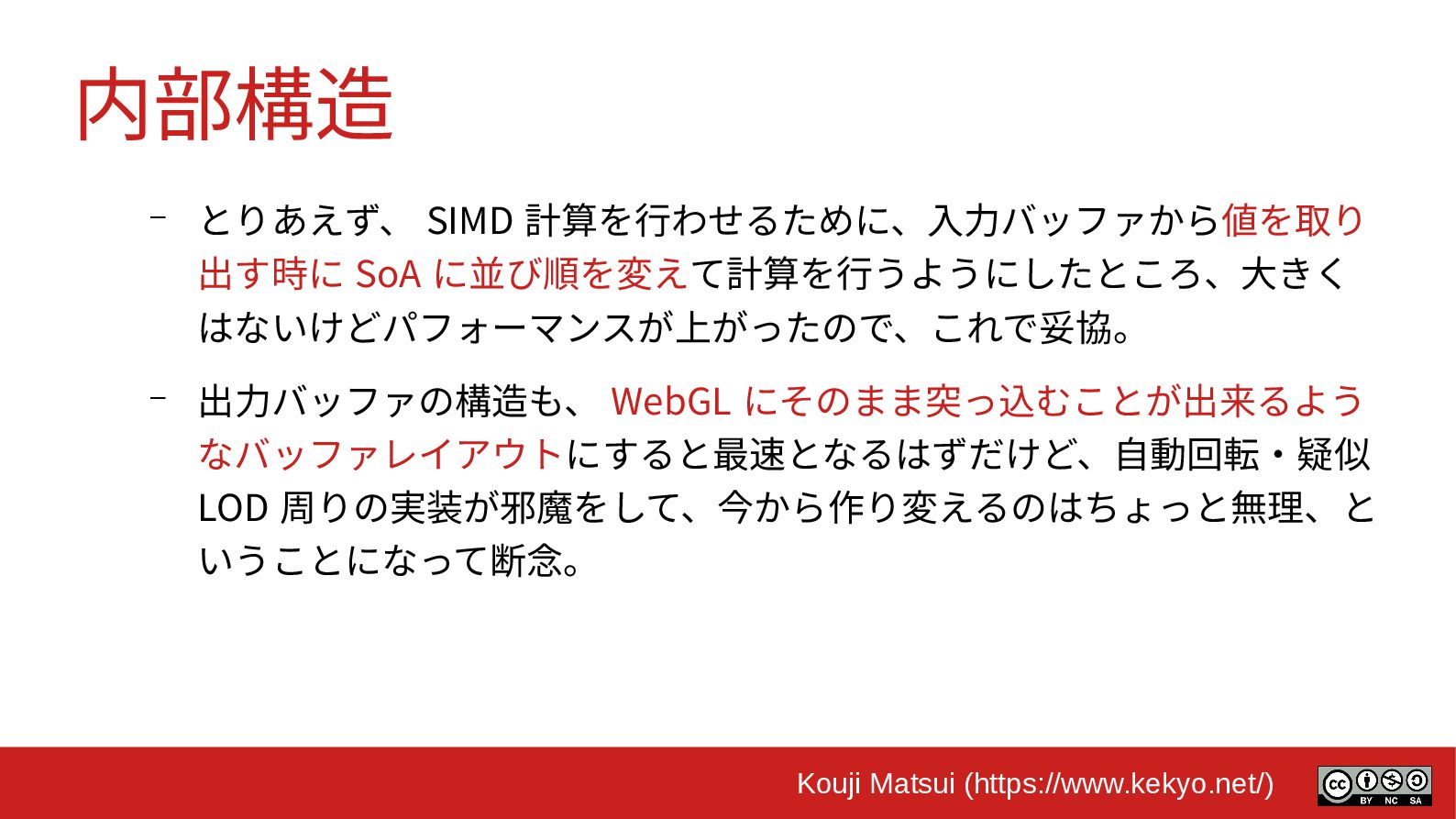

57. Kouji Matsui (https://www.kekyo.net/) 内部構造 – とりあえず、 SIMD 計算を行わせるために、入力バッファから値を取り 出す時に SoA に並び順を変えて計算を行うようにしたところ、大きく はないけどパフォーマンスが上がったので、これで妥協。 – 出力バッファの構造も、 WebGL にそのまま突っ込むことが出来るよう なバッファレイアウトにすると最速となるはずだけど、自動回転・疑似 LOD 周りの実装が邪魔をして、今から作り変えるのはちょっと無理、と いうことになって断念。

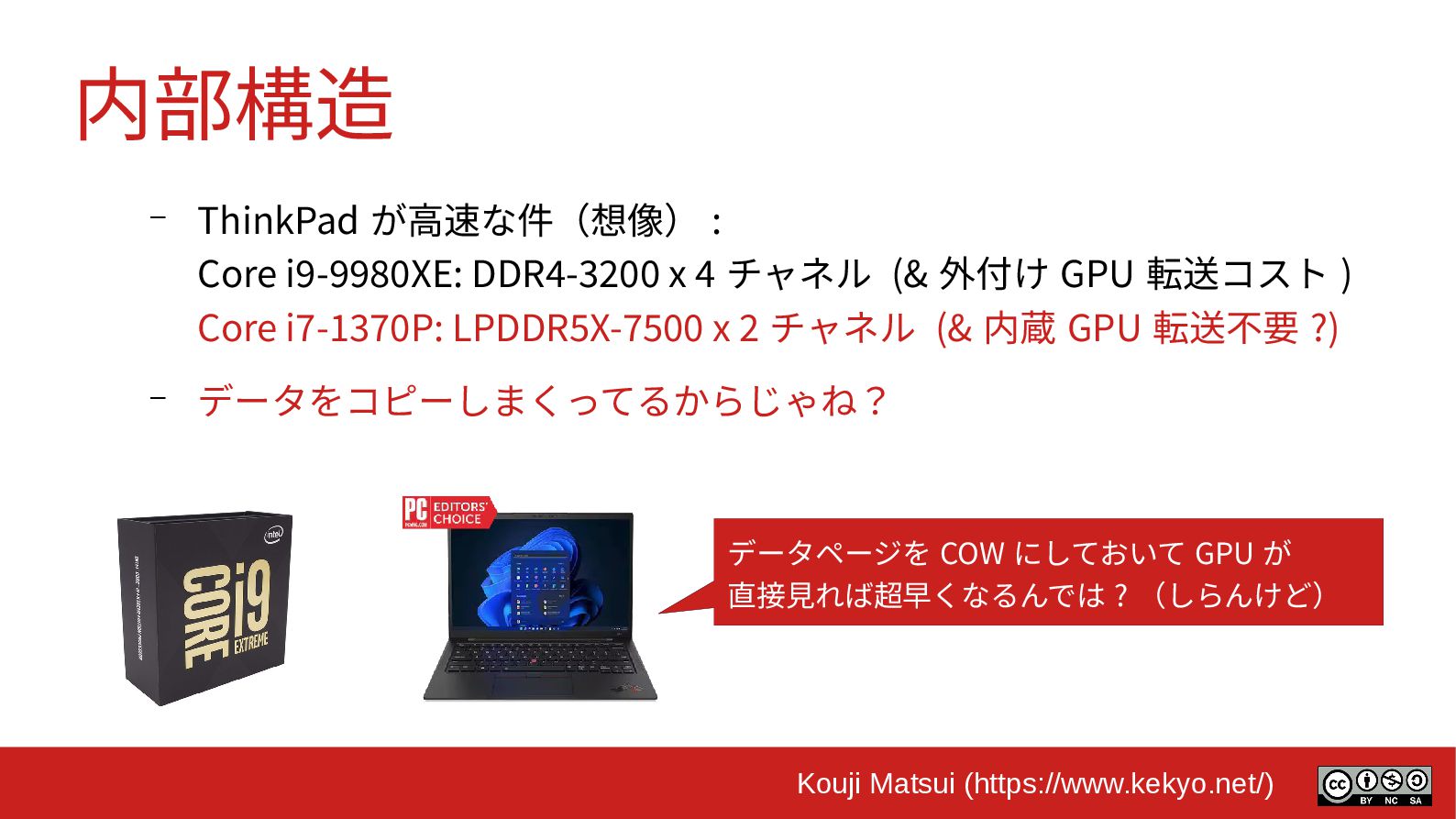

58. Kouji Matsui (https://www.kekyo.net/) 内部構造 – ThinkPad が高速な件（想像） : Core i9-9980XE: DDR4-3200 x 4 チャネル (& 外付け GPU 転送コスト ) Core i7-1370P: LPDDR5X-7500 x 2 チャネル (& 内蔵 GPU 転送不要 ?) – データをコピーしまくってるからじゃね？ データページを COW にしておいて GPU が 直接見れば超早くなるんでは ? （しらんけど）
59. Kouji Matsui (https://www.kekyo.net/) 内部構造 • 実装中の問題点の推移 (7) – 投影パラメータがわからない問題 – render 関数で options 引数から投影計算のためのインターフェイスは 取得できるが、細かいパラメータ（カメラの位置や角度・ FOV ・地図 中央・ビューポート情報など）の一部は見えない。 – 座標一つについて計算するなら 公開関数が簡単で良いが .... これでは SIMD 計算が出来ない

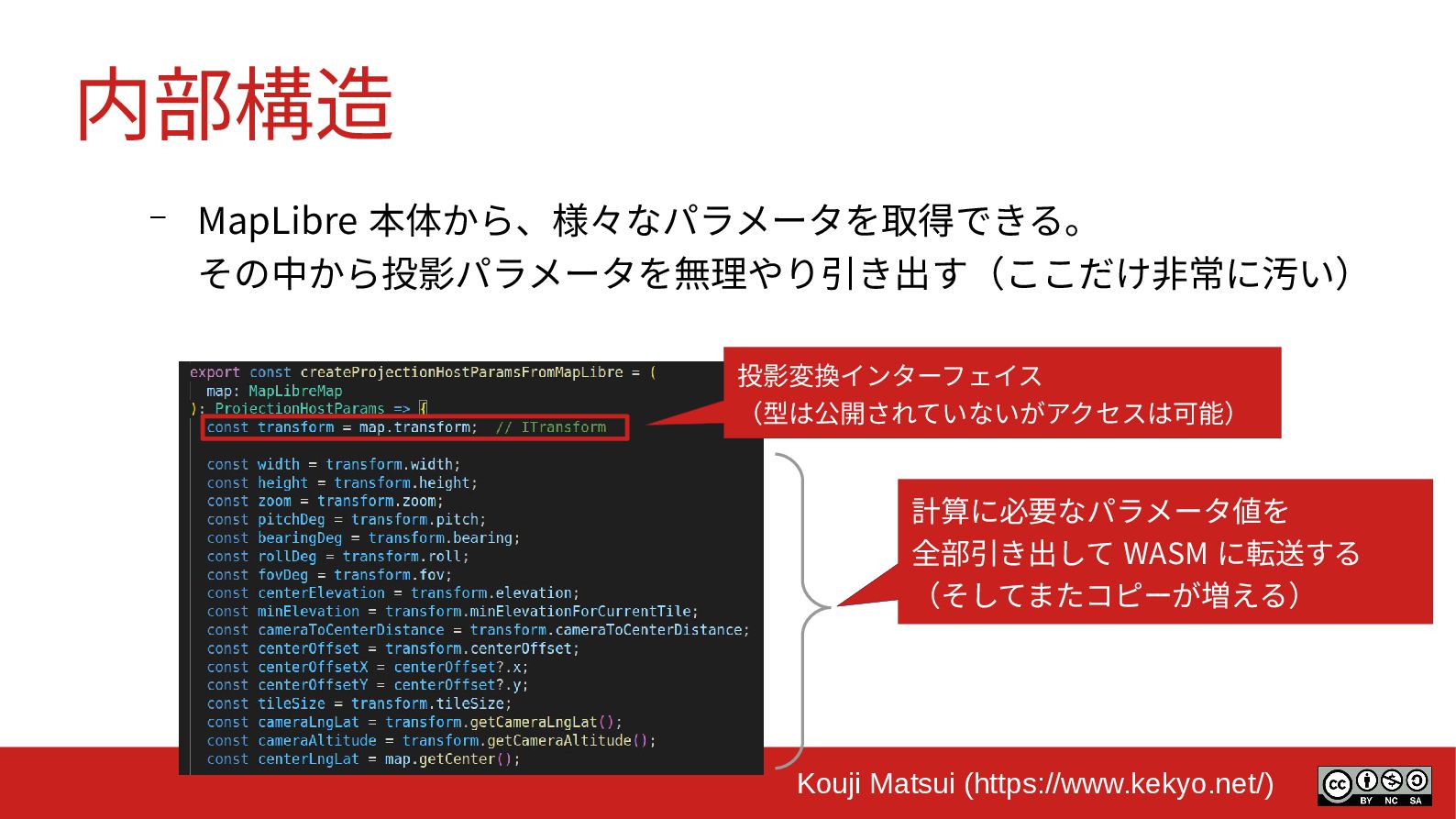

60. Kouji Matsui (https://www.kekyo.net/) 内部構造 – MapLibre 本体から、様々なパラメータを取得できる。 その中から投影パラメータを無理やり引き出す（ここだけ非常に汚い） 投影変換インターフェイス （型は公開されていないがアクセスは可能） 計算に必要なパラメータ値を 全部引き出して WASM に転送する （そしてまたコピーが増える）

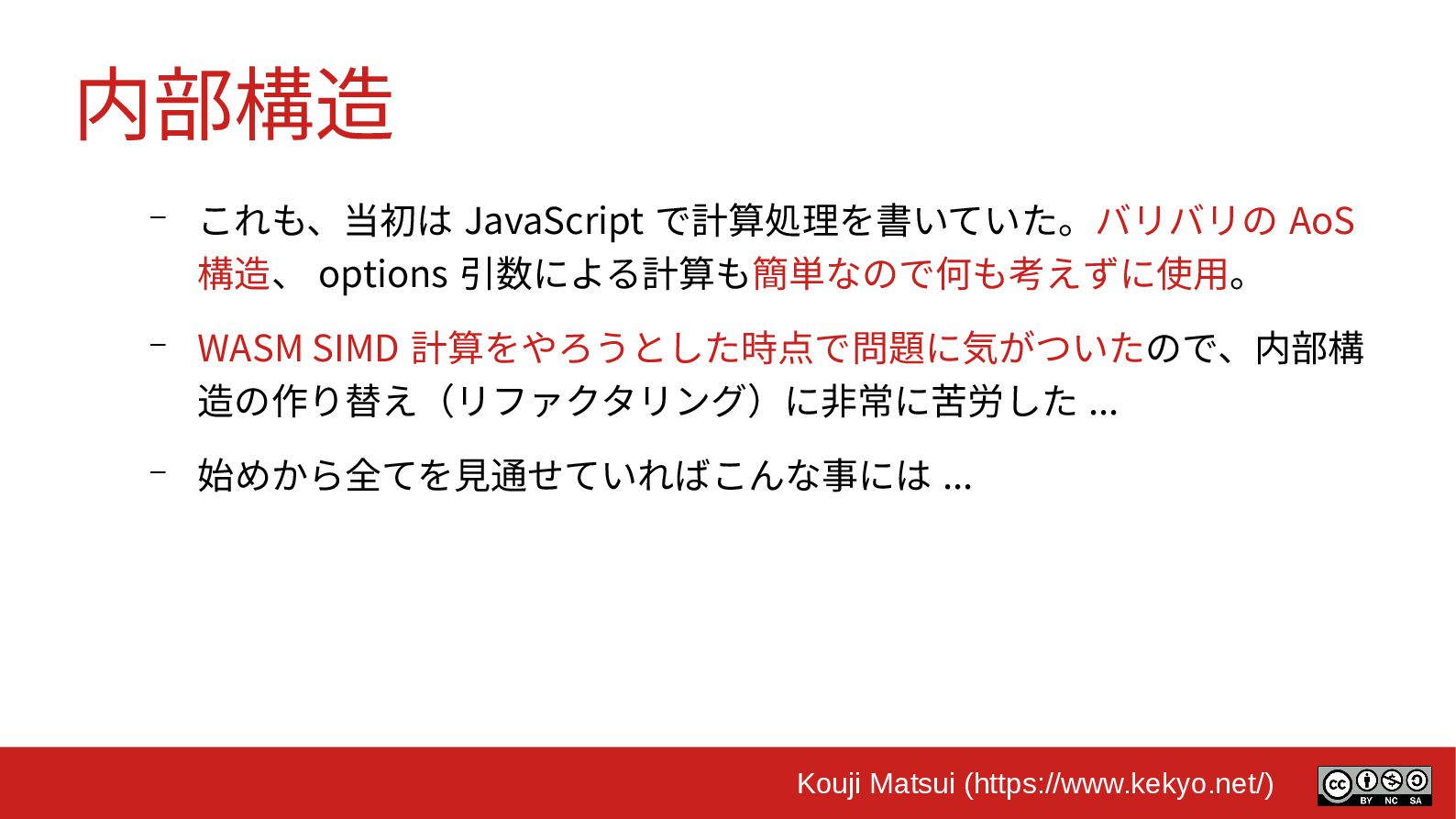

61. Kouji Matsui (https://www.kekyo.net/) 内部構造 – これも、当初は JavaScript で計算処理を書いていた。バリバリの AoS 構造、 options 引数による計算も簡単なので何も考えずに使用。 – WASM SIMD 計算をやろうとした時点で問題に気がついたので、内部構 造の作り替え（リファクタリング）に非常に苦労した ... – 始めから全てを見通せていればこんな事には ...

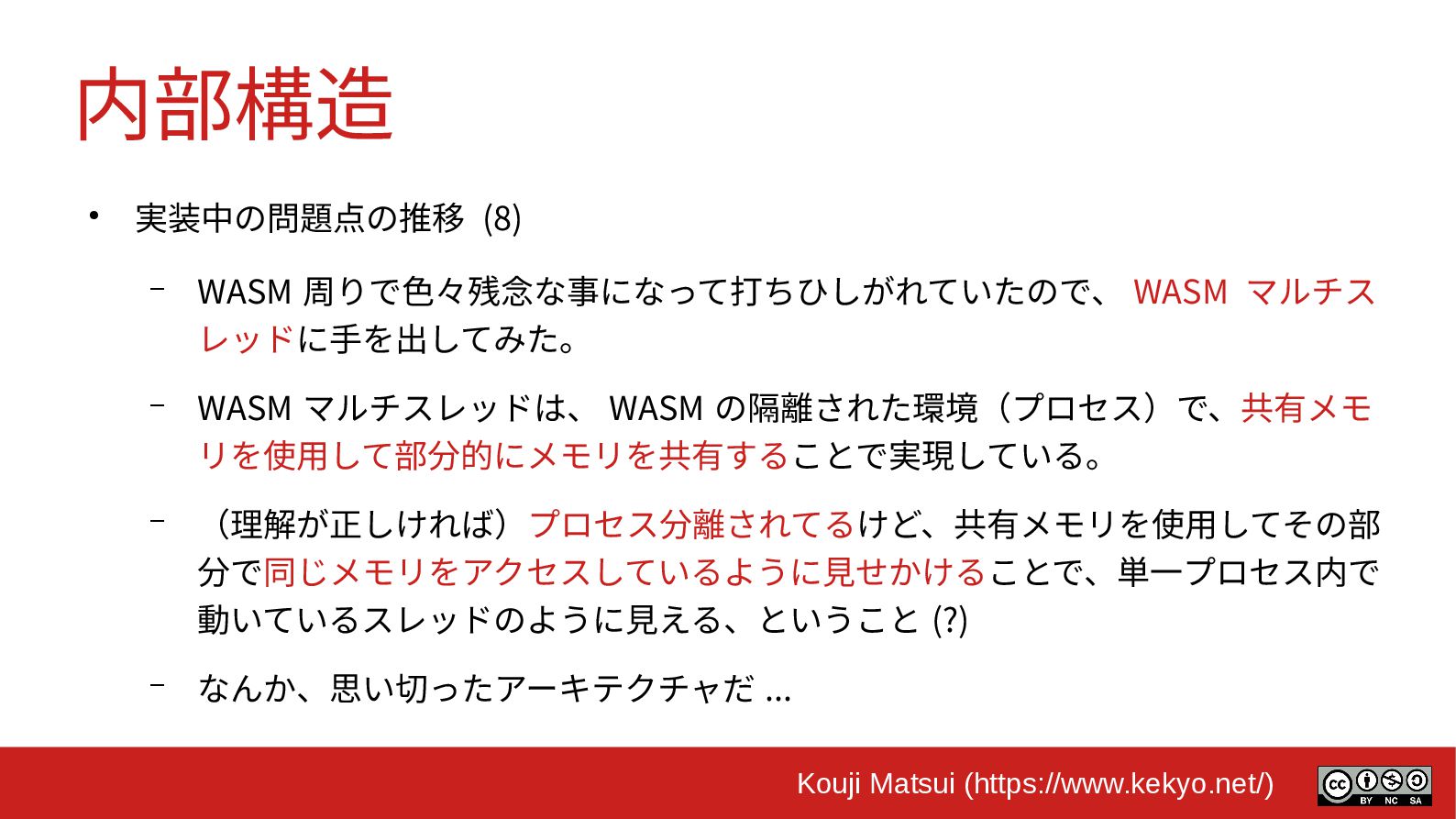

62. Kouji Matsui (https://www.kekyo.net/) 内部構造 • 実装中の問題点の推移 (8) – WASM 周りで色々残念な事になって打ちひしがれていたので、 WASM マルチス レッドに手を出してみた。 – WASM マルチスレッドは、 WASM の隔離された環境（プロセス）で、共有メモ リを使用して部分的にメモリを共有することで実現している。 – （理解が正しければ）プロセス分離されてるけど、共有メモリを使用してその部 分で同じメモリをアクセスしているように見せかけることで、単一プロセス内で 動いているスレッドのように見える、ということ (?) – なんか、思い切ったアーキテクチャだ ...

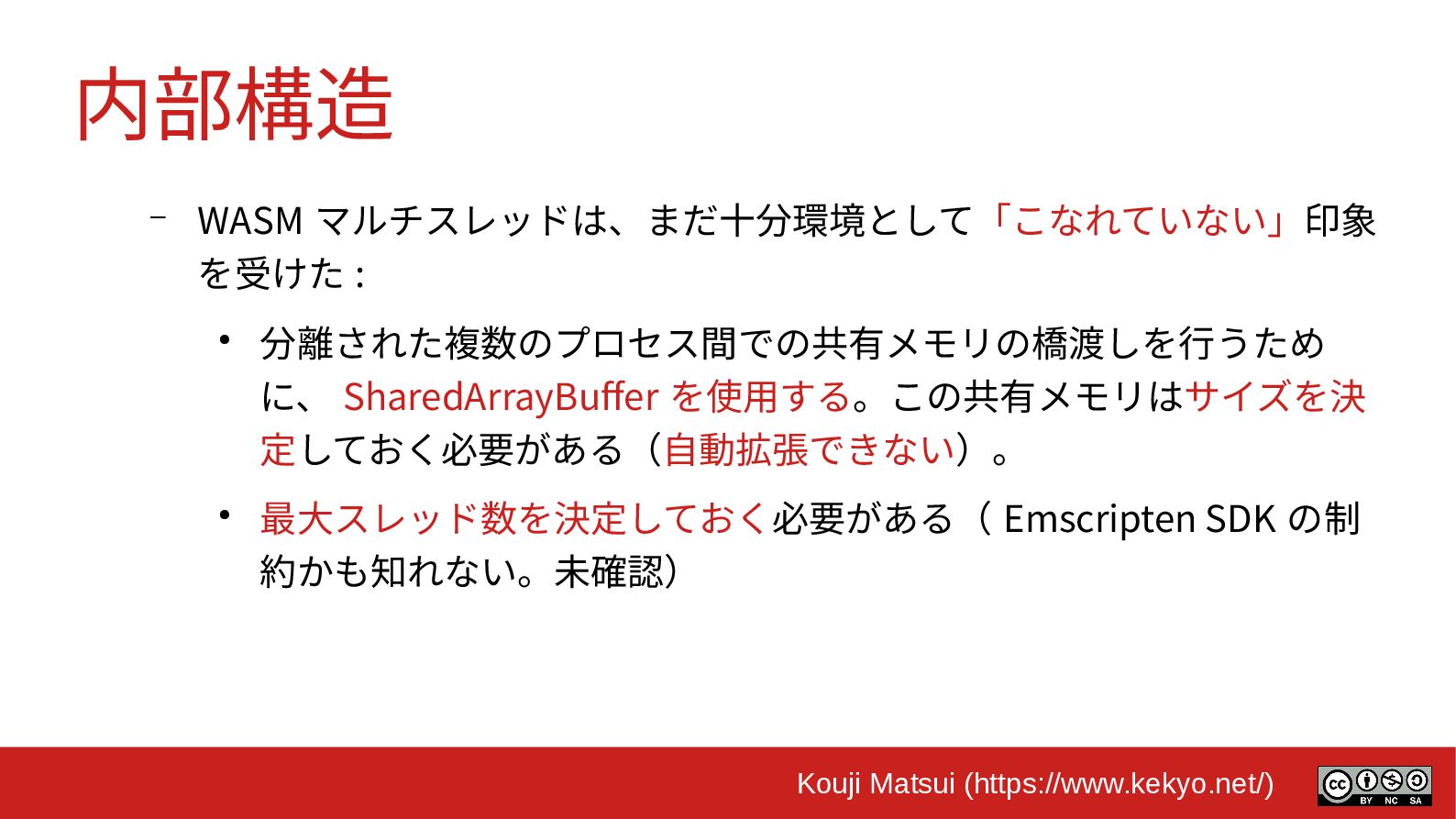

63. Kouji Matsui (https://www.kekyo.net/) 内部構造 – WASM マルチスレッドは、まだ十分環境として「こなれていない」印象 を受けた : • 分離された複数のプロセス間で共有メモリを機能させるため に、 HTML 仕様で規定されているセキュリティ制約を緩和させる必 要がある。そのために、 HTTP レスポンスヘッダに Cross-Origin- Opener-Policy, Cross-Origin-Embedder-Policy, Cross-Origin- Resource-Policy などを適用し、このページの振る舞いに問題が無 いことをブラウザに伝える必要がある。

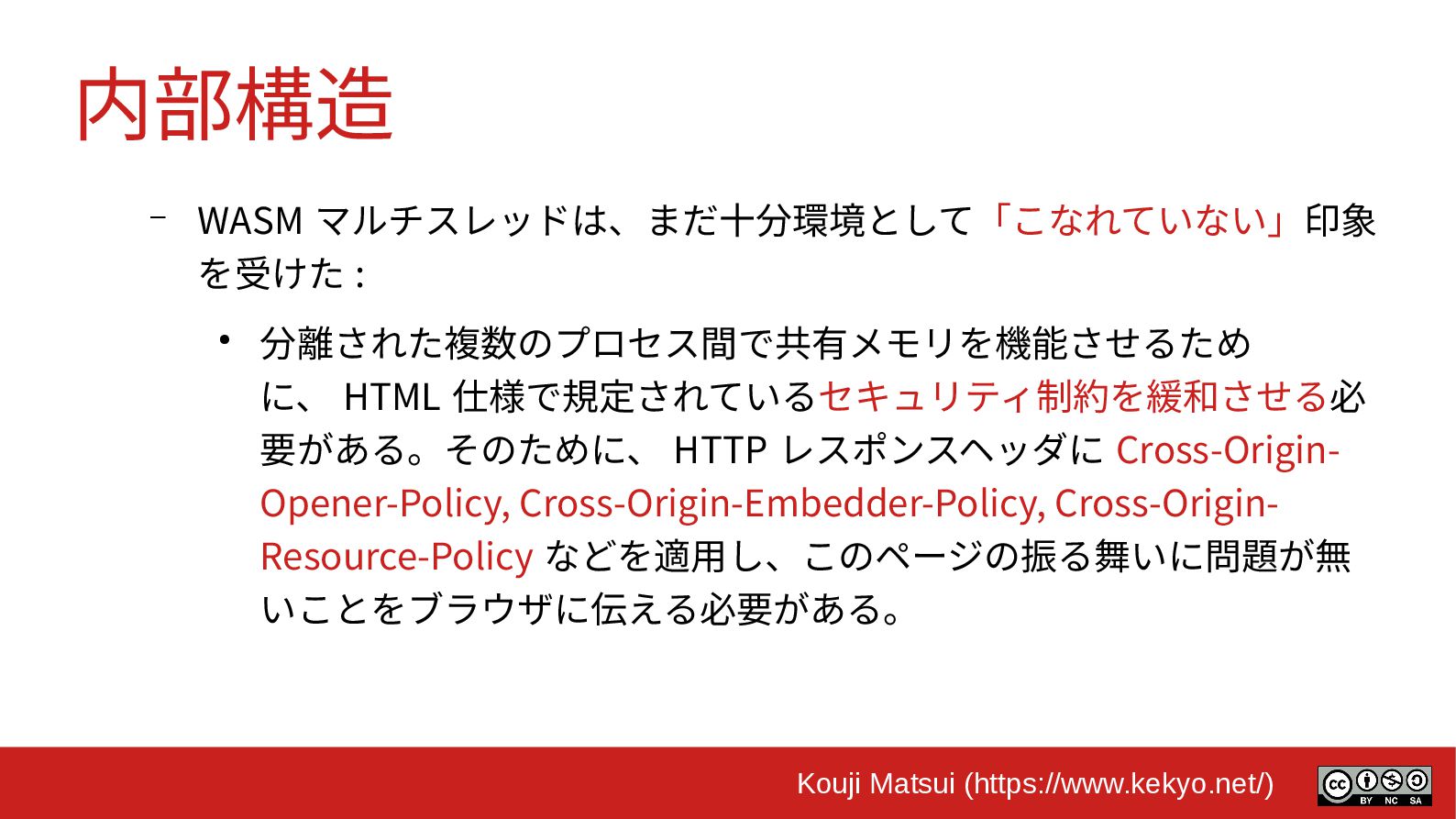

64. Kouji Matsui (https://www.kekyo.net/) 内部構造 – WASM マルチスレッドは、まだ十分環境として「こなれていない」印象 を受けた : • 分離された複数のプロセス間での共有メモリの橋渡しを行うため に、 SharedArrayBuffer を使用する。この共有メモリはサイズを決 定しておく必要がある（自動拡張できない）。 • 最大スレッド数を決定しておく必要がある（ Emscripten SDK の制 約かも知れない。未確認）

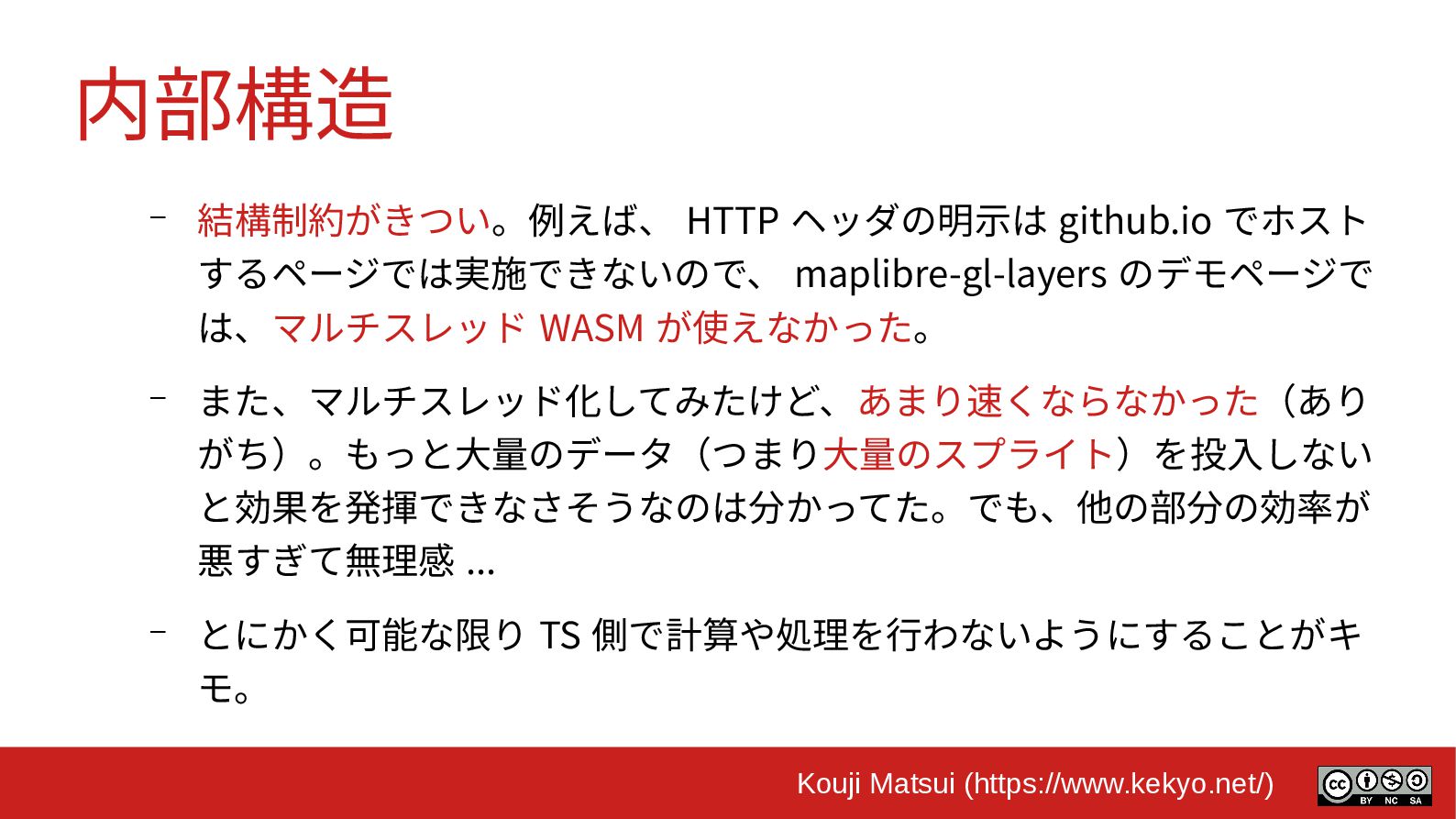

65. Kouji Matsui (https://www.kekyo.net/) 内部構造 – 結構制約がきつい。例えば、 HTTP ヘッダの明示は github.io でホスト するページでは実施できないので、 maplibre-gl-layers のデモページで は、マルチスレッド WASM が使えなかった。 – また、マルチスレッド化してみたけど、あまり速くならなかった（あり がち）。もっと大量のデータ（つまり大量のスプライト）を投入しない と効果を発揮できなさそうなのは分かってた。でも、他の部分の効率が 悪すぎて無理感 ... – とにかく可能な限り TS 側で計算や処理を行わないようにすることがキ モ。

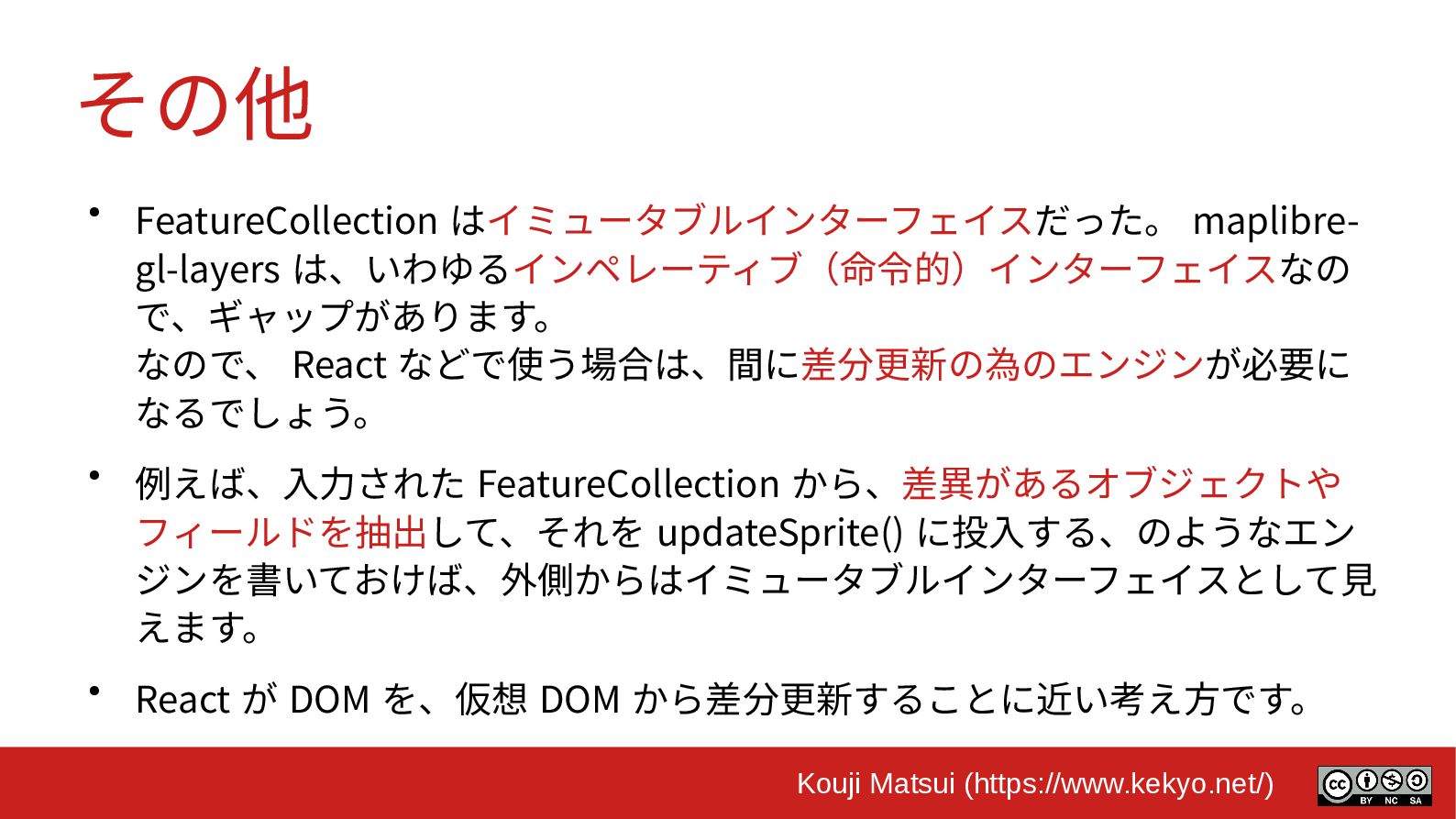

66. Kouji Matsui (https://www.kekyo.net/) その他 • FeatureCollection はイミュータブルインターフェイスだった。 maplibre- gl-layers は、いわゆるインペレーティブ（命令的）インターフェイスなの で、ギャップがあります。 なので、 React などで使う場合は、間に差分更新の為のエンジンが必要に なるでしょう。 • 例えば、入力された FeatureCollection から、差異があるオブジェクトや フィールドを抽出して、それを updateSprite() に投入する、のようなエン ジンを書いておけば、外側からはイミュータブルインターフェイスとして見 えます。 • React が DOM を、仮想 DOM から差分更新することに近い考え方です。

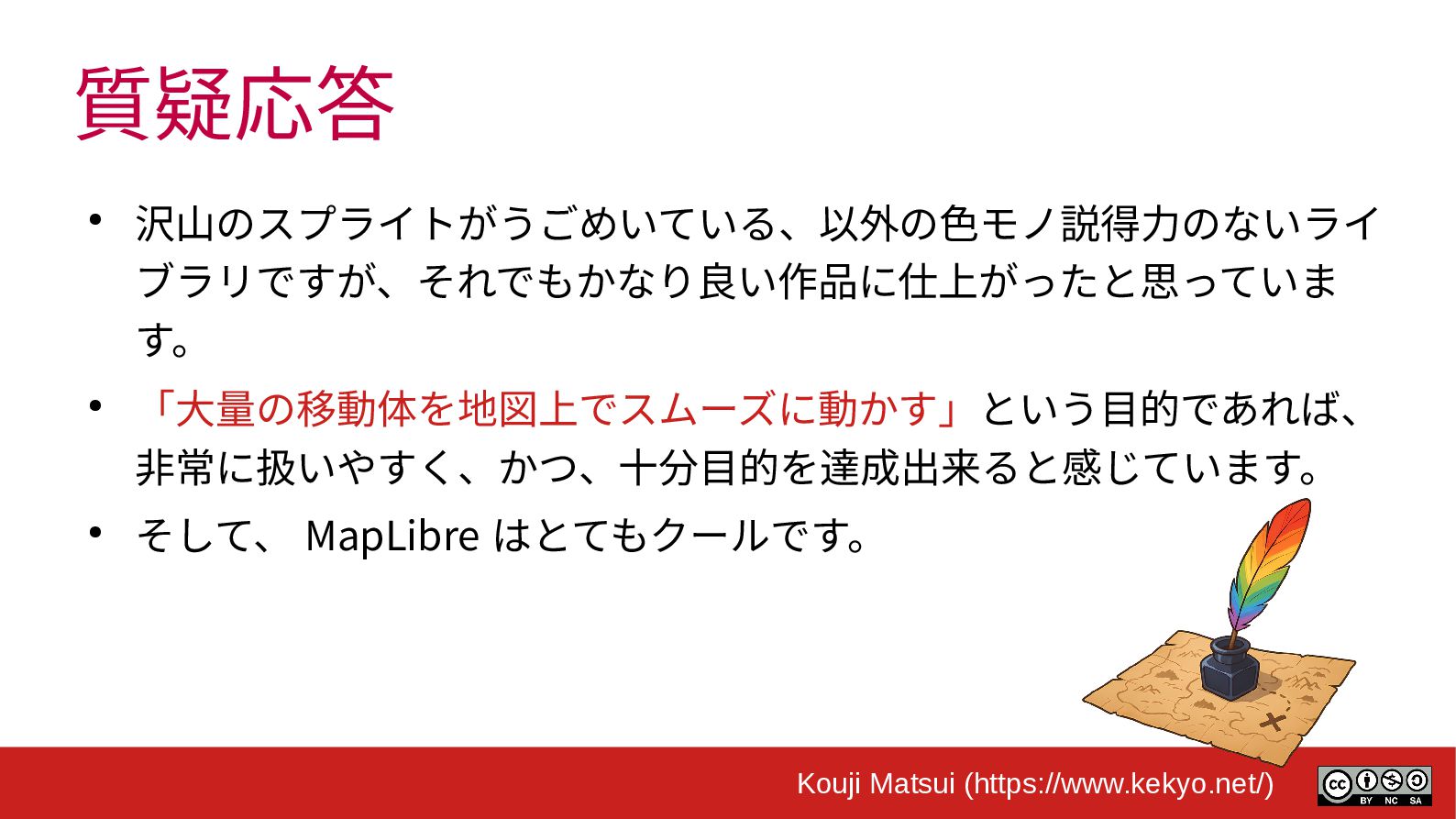

67. Kouji Matsui (https://www.kekyo.net/) 質疑応答 • 沢山のスプライトがうごめいている、以外の色モノ説得力のないライ ブラリですが、それでもかなり良い作品に仕上がったと思っていま す。 • 「大量の移動体を地図上でスムーズに動かす」という目的であれば、 非常に扱いやすく、かつ、十分目的を達成出来ると感じています。 • そして、 MapLibre はとてもクールです。

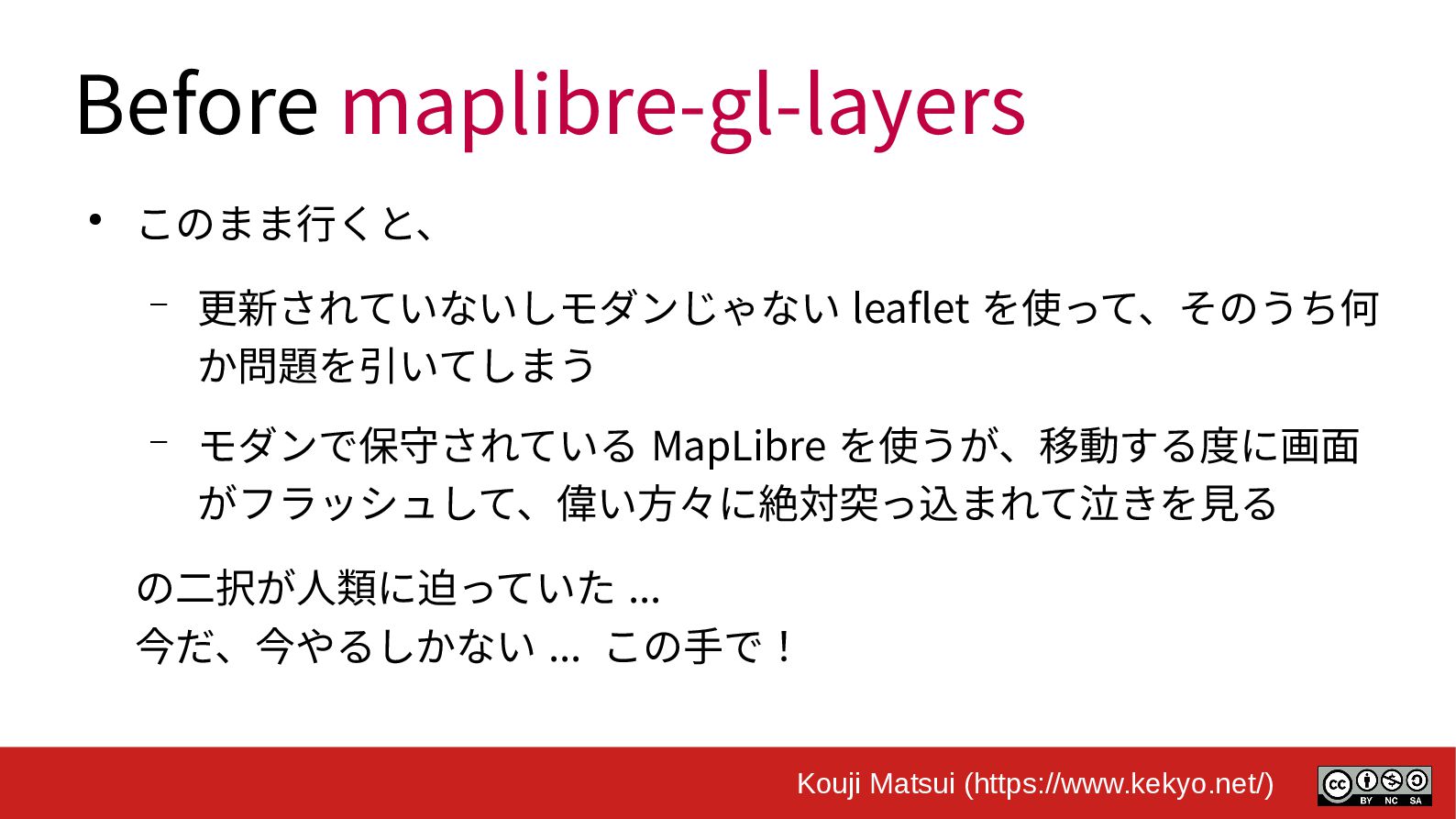

68. Kouji Matsui (https://www.kekyo.net/) Before maplibre-gl-layers • このまま行くと、 – 更新されていないしモダンじゃない leaflet を使って、そのうち何 か問題を引いてしまう – モダンで保守されている MapLibre を使うが、移動する度に画面 がフラッシュして、偉い方々に絶対突っ込まれて泣きを見る の二択が人類に迫っていた ... 今だ、今やるしかない ... この手で！
