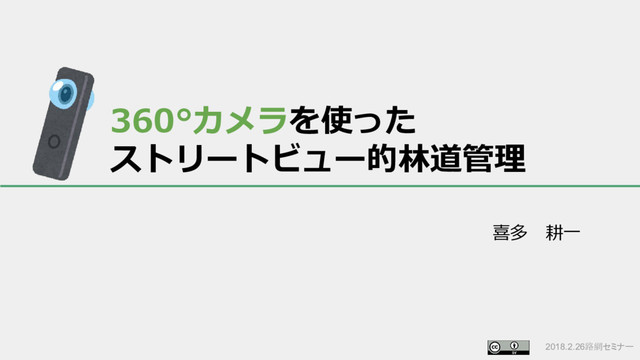

  1. 360°カメラを使った
    ストリートビュー的林道管理
    喜多 耕一
    2018.2.26路網セミナー

    View Slide

  2. 2018.2.26路網セミナー
    宣伝です!
    こんな本を書きました。
    QGISを使い始めたい、
    使い始めている初級者に
    オススメです!
    Amazonで紙書籍、電子書籍が
    購入できます。
    「現代林業」の全国林業改良普及協会
    でも送料無料で購入できます。
    ぜひ!

    View Slide

  3. 2018.2.26路網セミナー
    ● 人員削減
    ● 路網維持予算の減少
    継続的な路網管理が
    難しくなってきた
    ● 路網延長の増
    ● 災害前の維持管理状況
    路網の状況確認の
    必要性は増えている
    一方

    View Slide

  4. 2018.2.26路網セミナー
    北海道職員の場合、3~5年で転勤。
    林道、専用道の路線数が多いと、
    在職中に走ったことのない林道もある。

    View Slide

  5. 2018.2.26路網セミナー
    林道の状況を継続的に
    記録することは
    できないか?

    View Slide

  6. 2018.2.26路網セミナー
    そこで注目したのが、
    カメラのインターバル撮影機能
    インターバル撮影は、
    一定の間隔で
    自動でシャッターを
    切る機能

    View Slide

  7. 2018.2.26路網セミナー
    林道を走りながらインターバル撮影すると、
    道路の状況を記録できるのでは?

    View Slide

  8. 2018.2.26路網セミナー
    なんか、
    こんな車あったな~

    View Slide

  9. 2018.2.26路網セミナー
    Wikipediaから引用

    View Slide

  10. 2018.2.26路網セミナー
    Googleストリートビューを撮影する車です。
    林道をストリートビューのように撮影できればいいのでは

    View Slide

  11. 2018.2.26路網セミナー
    実は、自分が撮影した写真をストリートビューのように
    出来るWebサービスがあります。

    View Slide

  12. 2018.2.26路網セミナー
    自分で位置情報付きの写真をアップロードすると、
    ストリートビューのように地図上に写真が配置されます。

    View Slide

  13. 2018.2.26路網セミナー
    Mapillaryのサンプル

    View Slide

  14. 2018.2.26路網セミナー
    Mapillaryは、スマートフォンでも撮影できます。
    アプリを使って、位置情報付きのインターバル写真を
    撮影します。
    The Mapillary Blogから引用

    View Slide

  15. 2018.2.26路網セミナー
    一番お手軽にインターバル撮影が出来るのは、
    スマートフォンにMapillaryアプリを入れて、
    車のダッシュボードに固定することです。
    http://gazoo.com/article/guide/150424_3.htmlから引用
    カシャ、カシャ
    車が移動すると
    自動でシャッターが
    切られます。

    View Slide

  16. 2018.2.26路網セミナー
    Mapillaryは360°カメラも利用することが可能です。
    代表的な360°カメラ
    「RICOH THETA」
    THETAで撮影したMapillary

    View Slide

  17. 2018.2.26路網セミナー
    どのように撮影したのか?

    View Slide

  18. 2018.2.26路網セミナー
    マグネット雲台を使って屋根に固定

    View Slide

  19. 2018.2.26路網セミナー
    どうやってシャッター押すのか?

    View Slide

  20. 2018.2.26路網セミナー
    360°カメラとスマートフォンがWifiでつながります。
    スマートフォンから、シャッターを操作できます。

    View Slide

  21. 2018.2.26路網セミナー
    位置情報つきの写真はスマートフォンに
    転送されます。

    View Slide

  22. 2018.2.26路網セミナー
    写真はスマートフォンからアップロードされます。

    View Slide

  23. 2018.2.26路網セミナー
    Mapillaryにアップロードされると、
    誰でも自由に見ることができます。

    View Slide

  24. 2018.2.26路網セミナー
    職場でインターネット
    使えないけど・・・
    自治体職員のつぶやき・・・

    View Slide

  25. 2018.2.26路網セミナー
    自治体のパソコンはインターネットから
    分離され、Mapillaryは使えない・・・

    View Slide

  26. 2018.2.26路網セミナー
    そんな場合でも、
    インターバル撮影した
    写真を利用する方法があります!

    View Slide

  27. 2018.2.26路網セミナー

    View Slide

  28. 2018.2.26路網セミナー
    フリーオープンソースGISであるQGISを
    使って、インターバル写真を利用できます。

    View Slide

  29. 2018.2.26路網セミナー
    どうやって写真を使うか?

    View Slide

  30. 2018.2.26路網セミナー
    位置情報つきの写真から
    ポイントデータを作成します

    View Slide

  31. 2018.2.26路網セミナー
    レイヤのアクション
    コマンドにファイルを
    開く命令を書きます

    View Slide

  32. 2018.2.26路網セミナー
    アクションコマンドを
    呼び出します

    View Slide

  33. 2018.2.26路網セミナー
    写真を表示したい
    アイコンをクリックします

    View Slide

  34. 2018.2.26路網セミナー
    写真が表示されます

    View Slide

  35. 2018.2.26路網セミナー
    実際に見てみましょう

    View Slide

  36. 2018.2.26路網セミナー
    QGISの使い方は、
    この本を読めばOKです!

    View Slide

  37. 2018.2.26路網セミナー
    QGISの使い方の基本から、
    位置情報つきの写真からポイントデータを
    作成する方法も掲載しています。

    View Slide

  38. 2018.2.26路網セミナー
    360°カメラ映像はVRでも見れる

    View Slide

  39. 2018.2.26路網セミナー
    THETAで撮影した360°写真は、スマートフォン
    を使ったVRゴーグルでも見られます。

    View Slide

  40. 2018.2.26路網セミナー
    最近は100均でもVRゴーグルを購入
    できるので、結構お手軽です。
    100均で買えるVRゴーグル

    View Slide

  41. 2018.2.26路網セミナー
    360°カメラでインターバル撮影する際の注意事項

    View Slide

  42. 2018.2.26路網セミナー
    360°カメラでインターバル撮影する際の注意事項
    ● 屋根が広い車(ランクルなど)だと道路が映る範囲が
    狭くなる。フォレスターなどのSUVがいいかも。
    (サンプルMapillary)

    View Slide

  43. 2018.2.26路網セミナー
    360°カメラでインターバル撮影する際の注意事項
    ● カメラの電池の持ち時間は2時間程度。
    車で充電できる設備が必要。
    シガレット用USBソケット
    ポータブルバッテリー

    View Slide

  44. 2018.2.26路網セミナー
    360°カメラでインターバル撮影する際の注意事項
    ● スマホのGPSは、位置が記録できない場合がある。
    ハンディGPSを一緒に持って、同時に位置を記録しておくと
    安心。
    GARMIN eTrex30
    Wikipediaより引用
    ロスト

    View Slide

  45. 2018.2.26路網セミナー
    まとめ

    View Slide

  46. 2018.2.26路網セミナー
    ● カメラで通常の写真をインターバル撮影を行うには、
    スマートフォンが便利です。
    Mapillaryアプリをインストールして、写真撮影できます。
    ● インターネットが利用できるなら、MapillaryのWebサイト
    に写真をアップロードすると誰でも見られます。
    ● 360°カメラがあれば、ストリートビューのように写真が利
    用できます。
    ● インターネットが無い場合には、QGISを使って写真の位置
    を地図上に表示し、写真を見られます。
    まとめ

    View Slide

  47. 2018.2.26路網セミナー
    ご清聴ありがとうございました。
