1. Raymarching  Tutorial Tokyo  Demo  Fest  2012     @gyabo
2. ▪自己紹介 ▪HN   　@gyabo   ▪DEMOとの遭遇   　某掲示板の356byte以下でテトリス作れ!からリンク飛んで   　どこかの板でexe踏んで奇麗な映像とBGMが…     ▪本業   　組み込み屋さん(MemoryDevice(SDとか)周り)

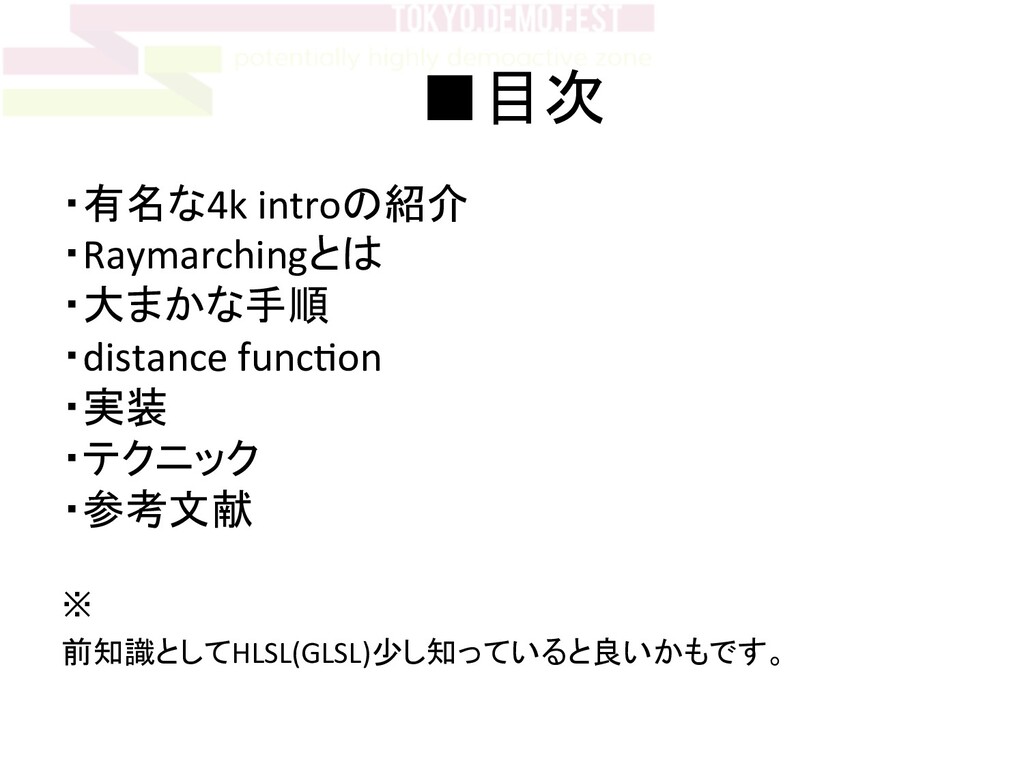

3. ▪目次 ・有名な4k  introの紹介   ・Raymarchingとは   ・大まかな手順   ・distance  funcOon   ・実装   ・テクニック   ・参考文献     ※   前知識としてHLSL(GLSL)少し知っていると良いかもです。

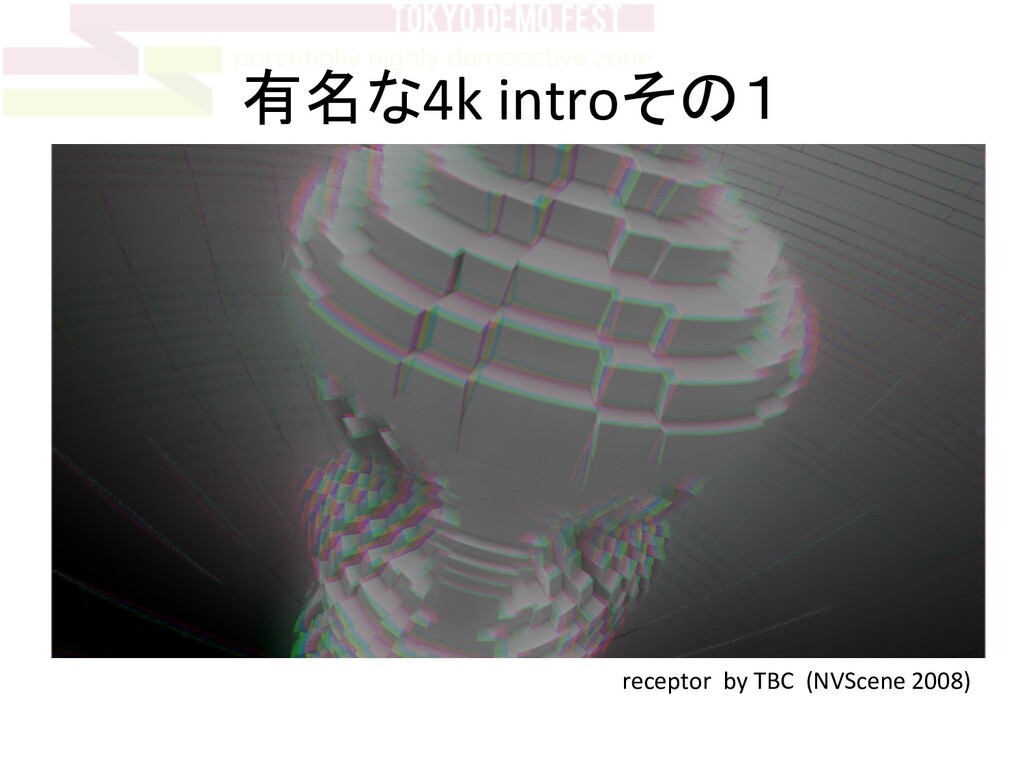

4. 有名な4k  introその１ receptor    by  TBC    (NVScene  2008)
5. 有名な4k  introその２ cdak    by  Quite  &  orenge    (Chaos  ConstrucOon  2010)

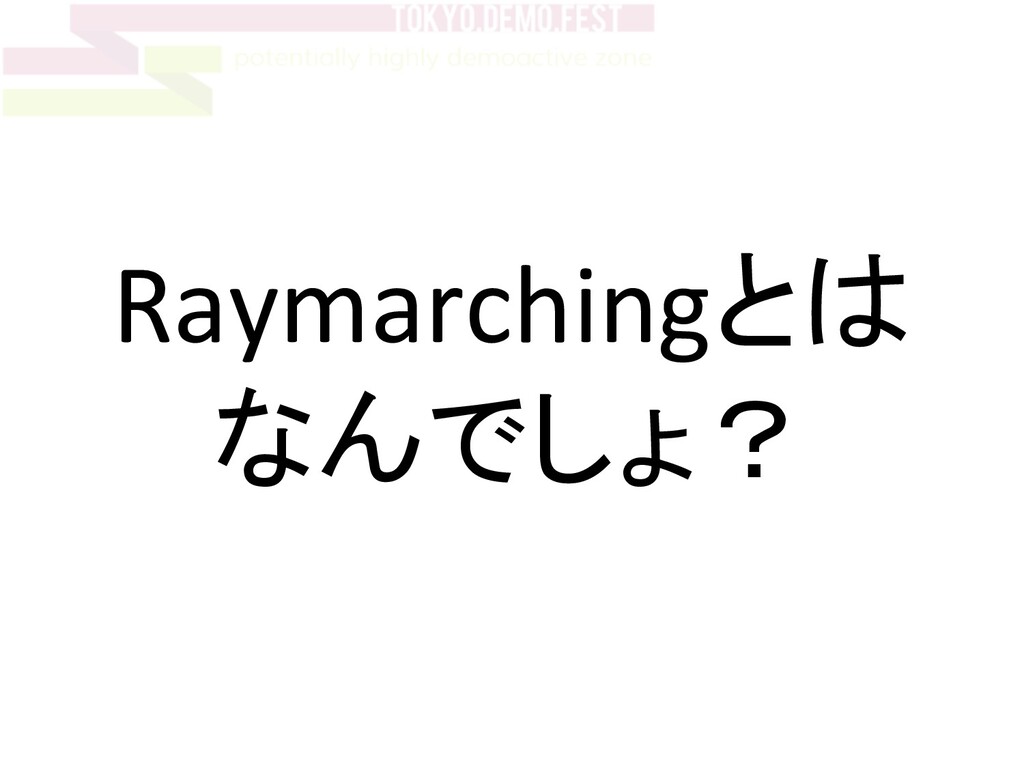

6. Raymarchingとは   なんでしょ？

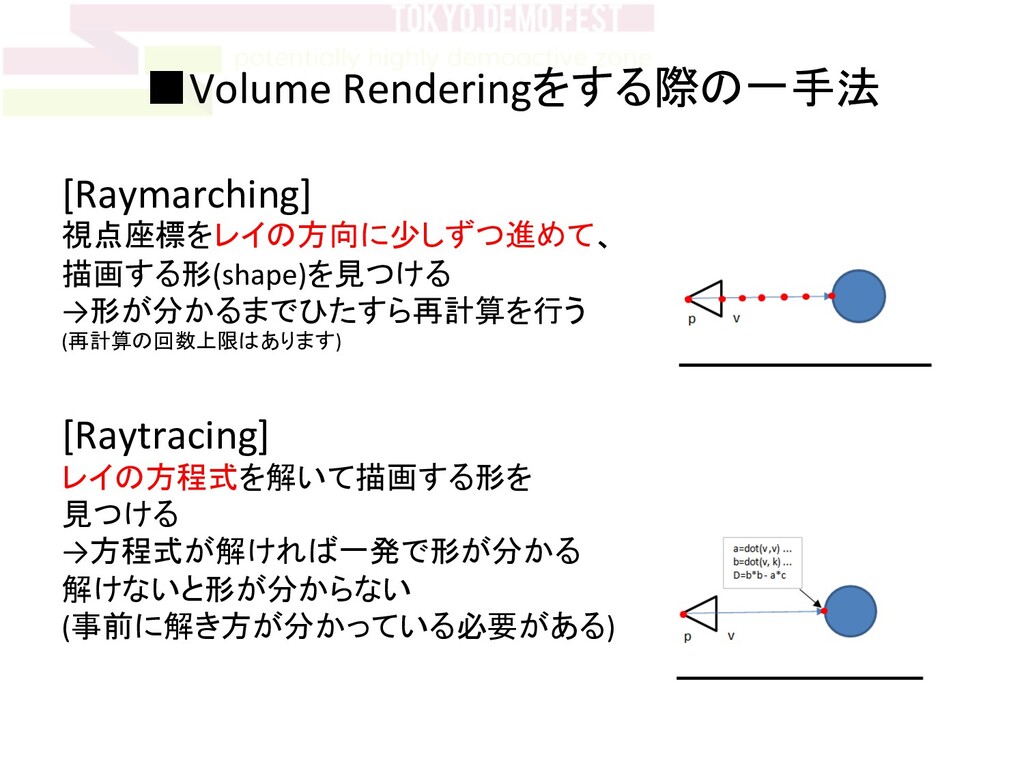

7. ▪Volume  Renderingをする際の一手法 [Raymarching]   視点座標をレイの方向に少しずつ進めて、   描画する形(shape)を見つける   →形が分かるまでひたすら再計算を行う   (再計算の回数上限はあります)     [Raytracing]   レイの方程式を解いて描画する形を   見つける   →方程式が解ければ一発で形が分かる   解けないと形が分からない   (事前に解き方が分かっている必要がある)

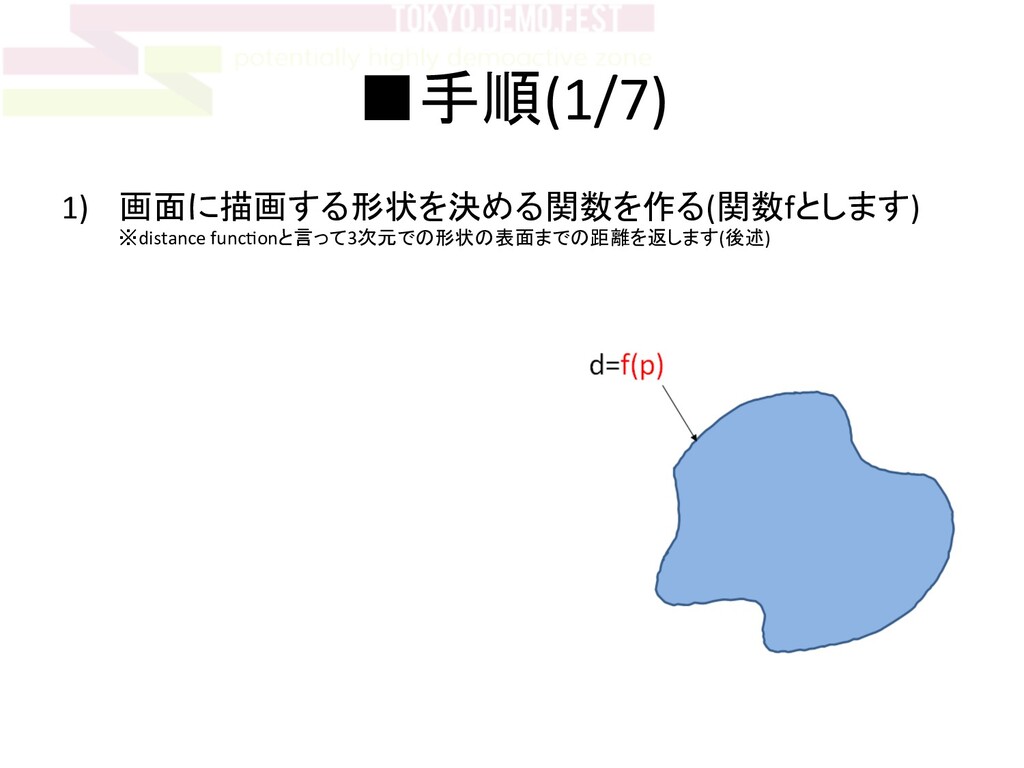

8. ▪手順(1/7) 1)  画面に描画する形状を決める関数を作る(関数fとします)   ※distance  funcOonと言って3次元での形状の表面までの距離を返します(後述)
9. ▪手順(2/7) 2)  視点座標Pを決めて、向いている方向のレイを作る

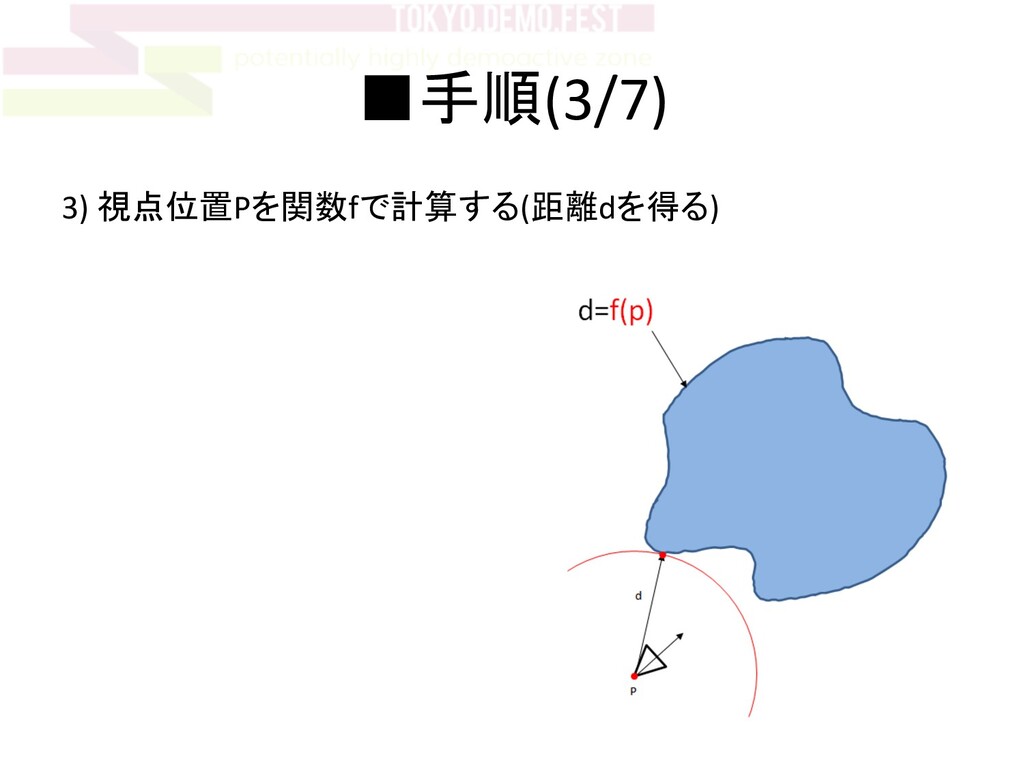

10. ▪手順(3/7) 3)  視点位置Pを関数fで計算する(距離dを得る)

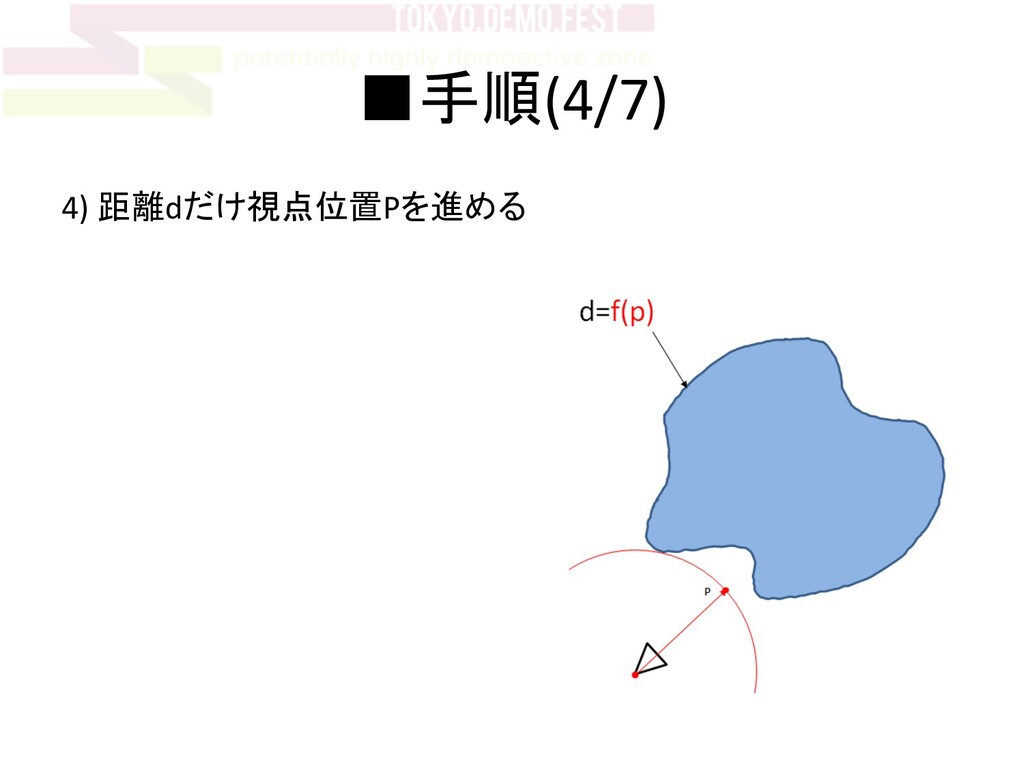

11. ▪手順(4/7) 4)  距離dだけ視点位置Pを進める
12. ▪手順(5/7) 手順3),  4)をひたすら繰り返すと1)で定義した形状の表面に近い位置まで   視点位置を移動できる(レイが衝突している位置が「大体」分かる)

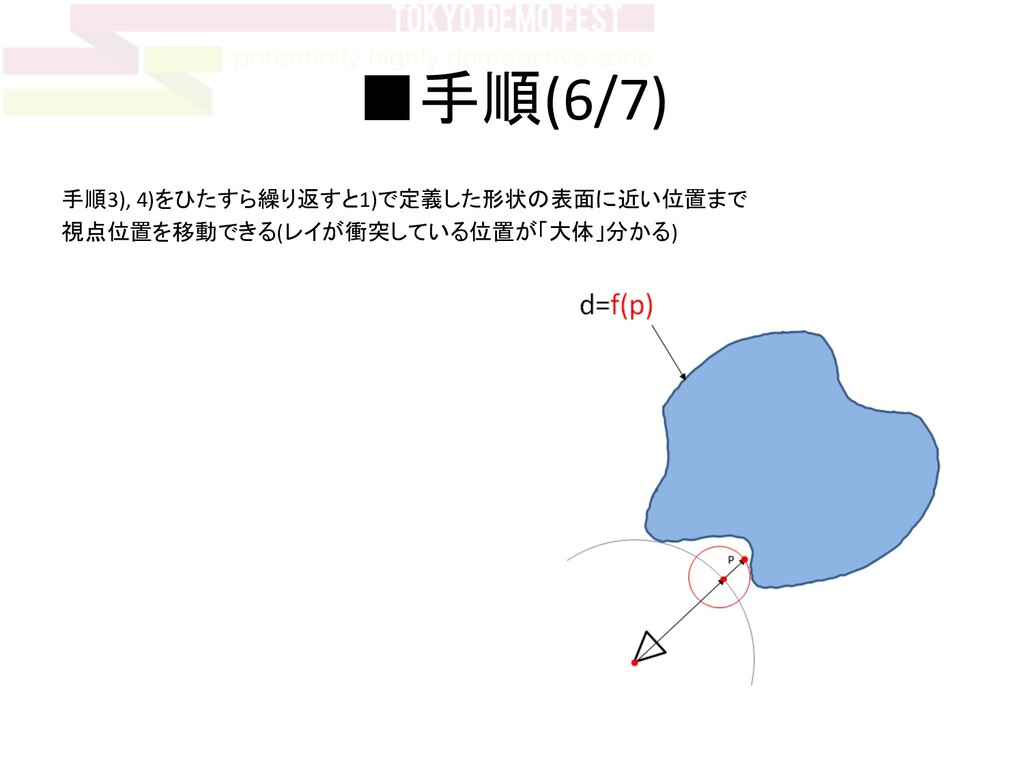

13. ▪手順(6/7) 手順3),  4)をひたすら繰り返すと1)で定義した形状の表面に近い位置まで   視点位置を移動できる(レイが衝突している位置が「大体」分かる)

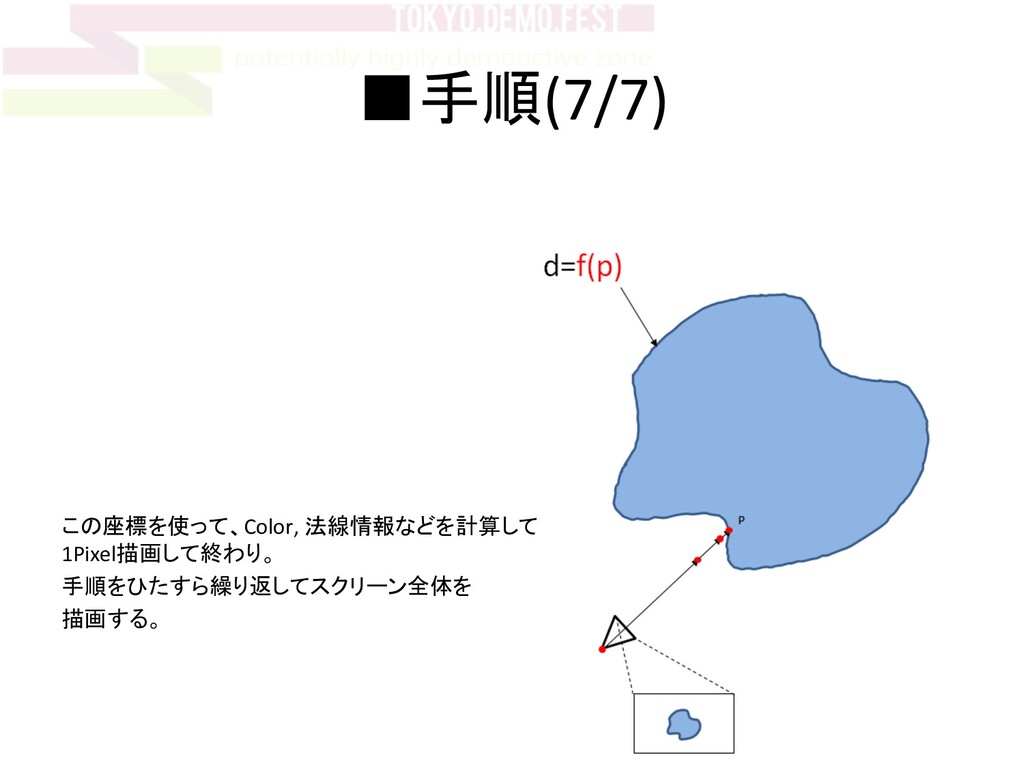

14. ▪手順(7/7)                     この座標を使って、Color,  法線情報などを計算して   1Pixel描画して終わり。   手順をひたすら繰り返してスクリーン全体を   描画する。

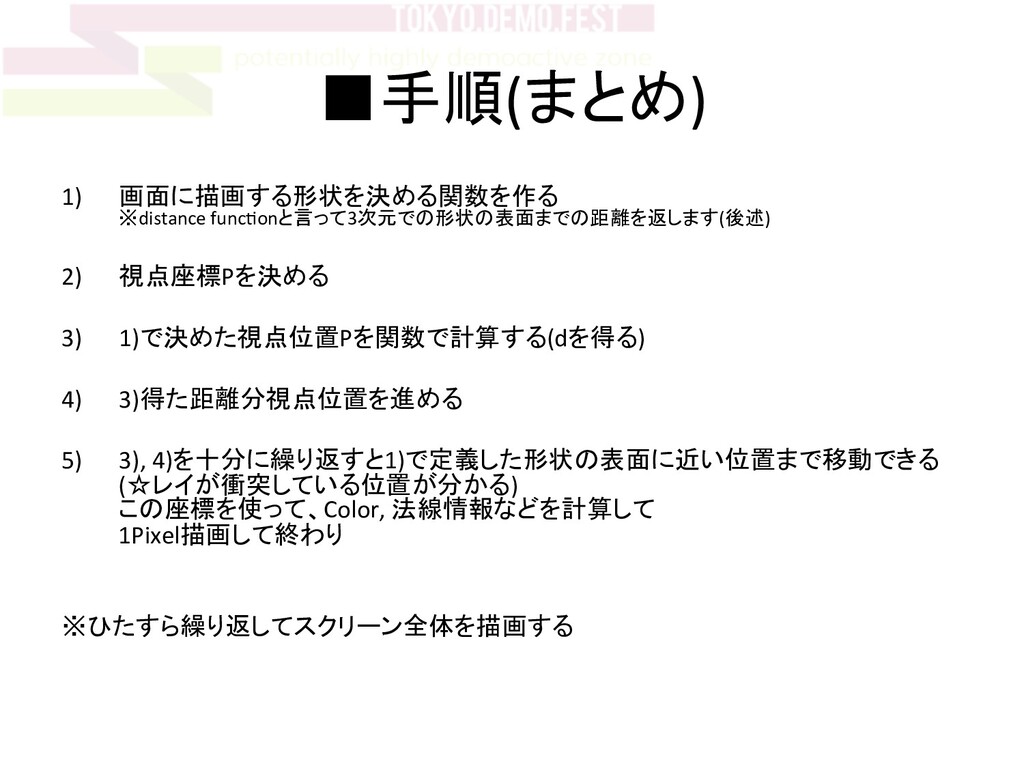

15. ▪手順(まとめ) 1)  画面に描画する形状を決める関数を作る   ※distance  funcOonと言って3次元での形状の表面までの距離を返します(後述)   2)  視点座標Pを決める   3)  1)で決めた視点位置Pを関数で計算する(dを得る)   4)  3)得た距離分視点位置を進める   5)  3),  4)を十分に繰り返すと1)で定義した形状の表面に近い位置まで移動できる (☆レイが衝突している位置が分かる)   この座標を使って、Color,  法線情報などを計算して   1Pixel描画して終わり       ※ひたすら繰り返してスクリーン全体を描画する

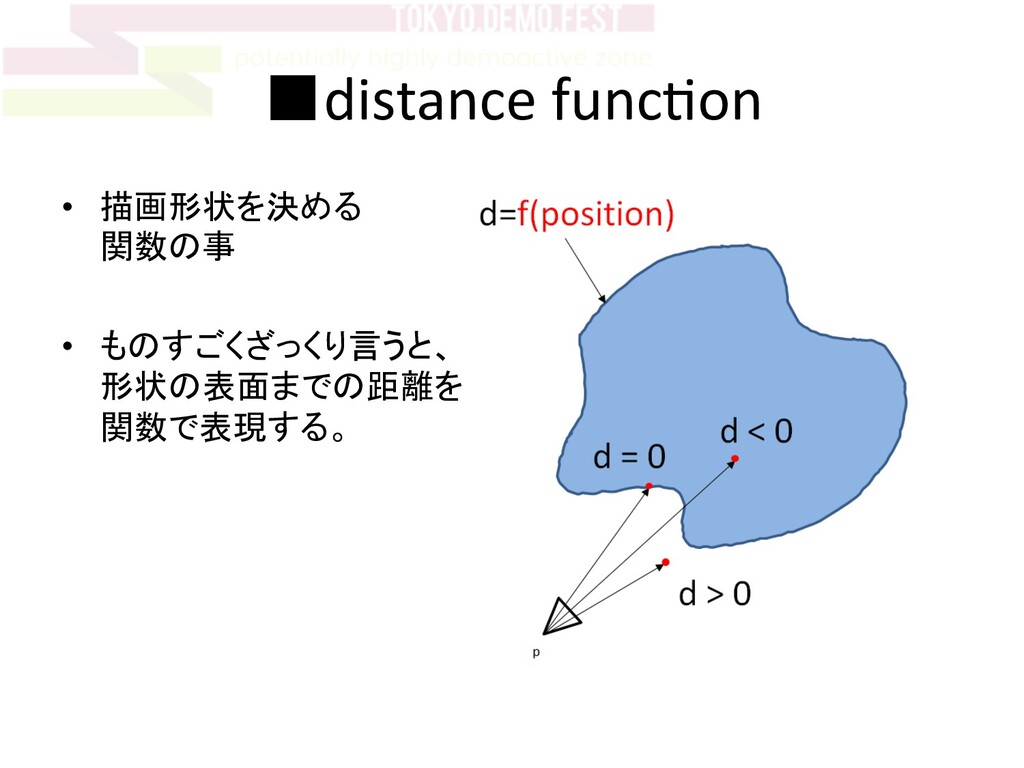

16. ▪distance  funcOon •  描画形状を決める   関数の事   •  ものすごくざっくり言うと、   形状の表面までの距離を   関数で表現する。

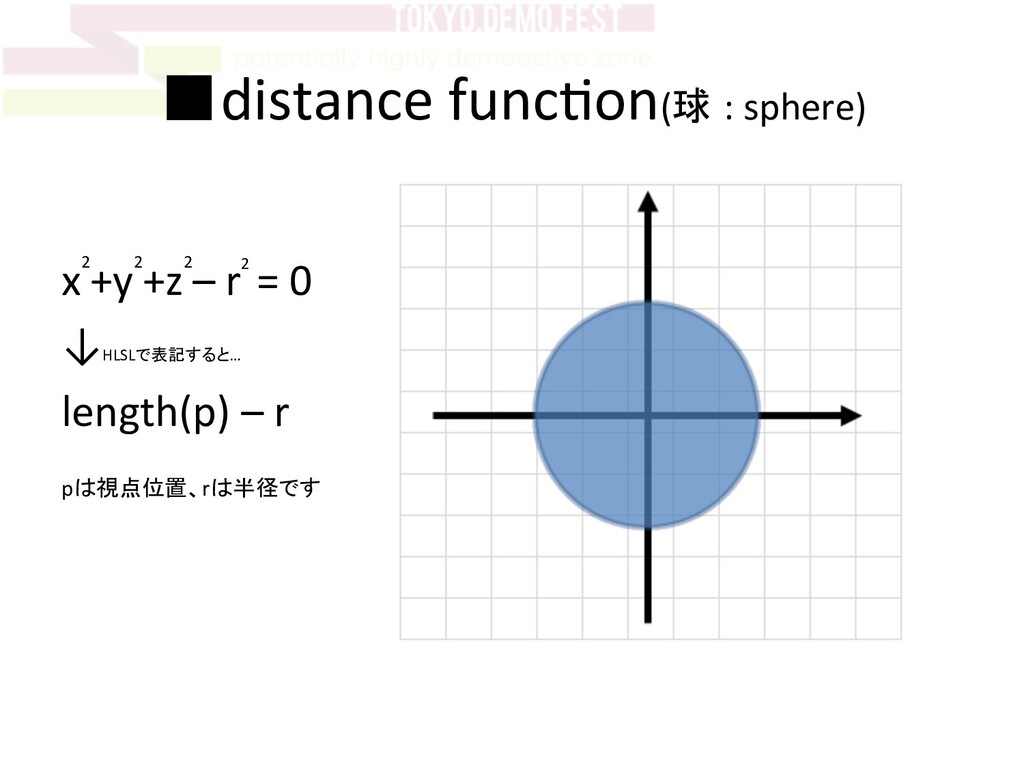

17. ▪distance  funcOon(球 :  sphere)   x2 +y2 +z2 –  r2   =  0   ↓HLSLで表記すると…   length(p)  –  r     pは視点位置、rは半径です

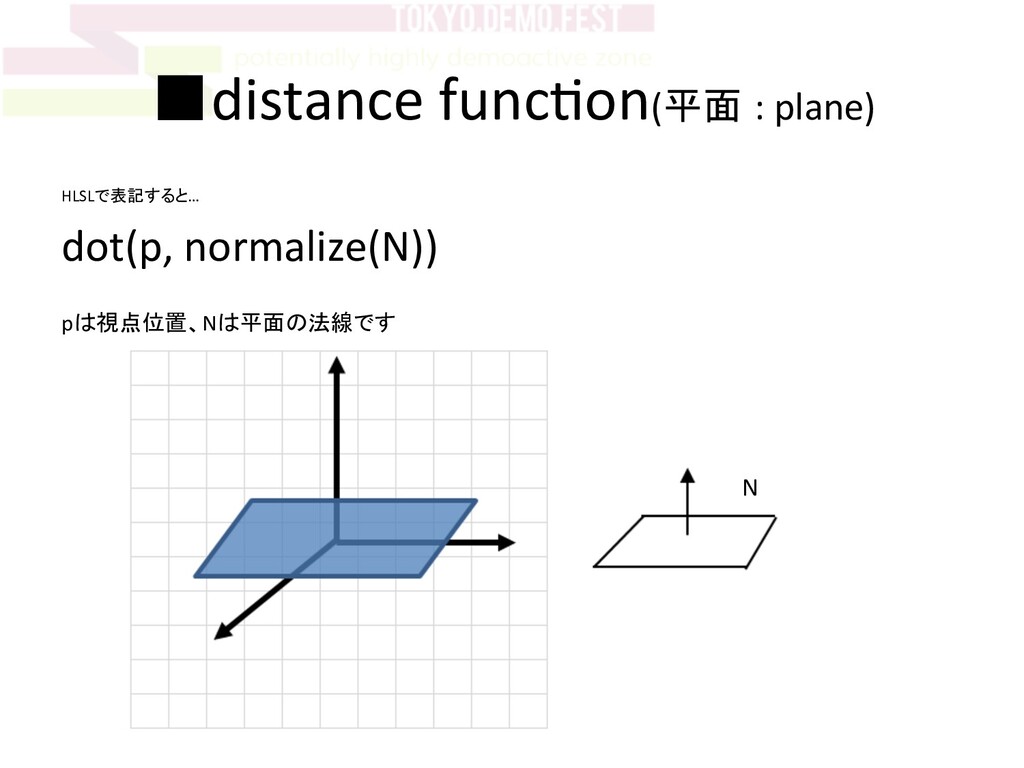

18. ▪distance  funcOon(平面 :  plane) HLSLで表記すると…   dot(p,  normalize(N))     pは視点位置、Nは平面の法線です     N

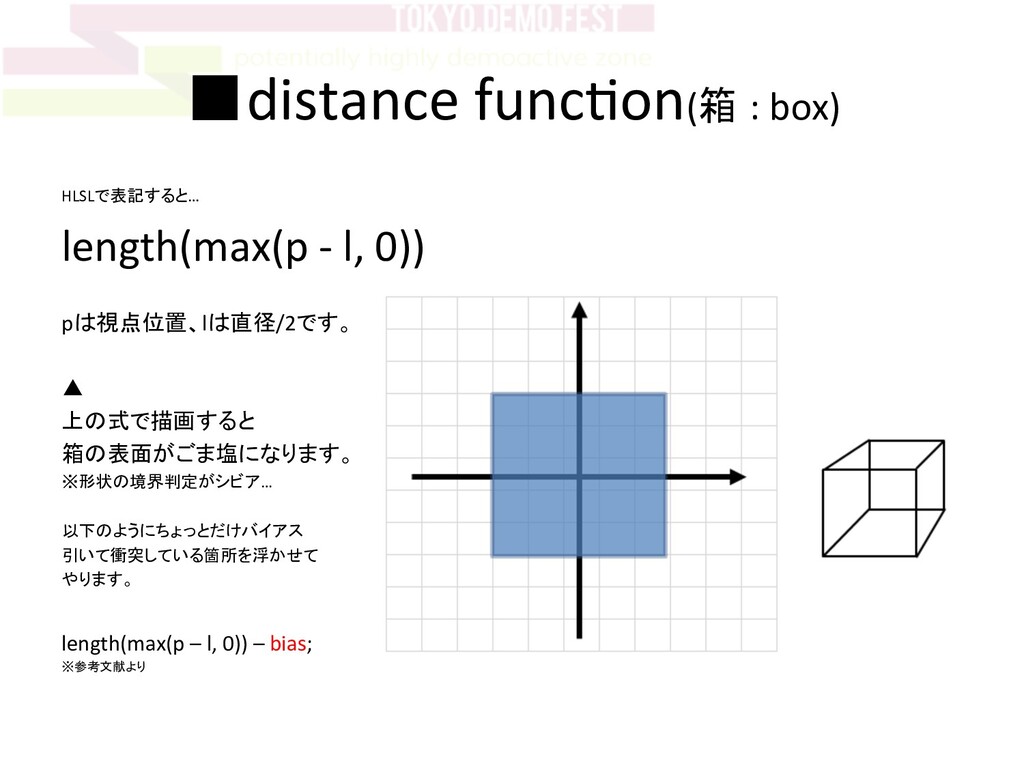

19. ▪distance  funcOon(箱 :  box) HLSLで表記すると…   length(max(p  -­‐  l,  0))     pは視点位置、lは直径/2です。     ▲   上の式で描画すると   箱の表面がごま塩になります。   ※形状の境界判定がシビア…     以下のようにちょっとだけバイアス   引いて衝突している箇所を浮かせて   やります。     length(max(p  –  l,  0))  –  bias;   ※参考文献より
20. 実装   HLSL(もしくはGLSL)を使います

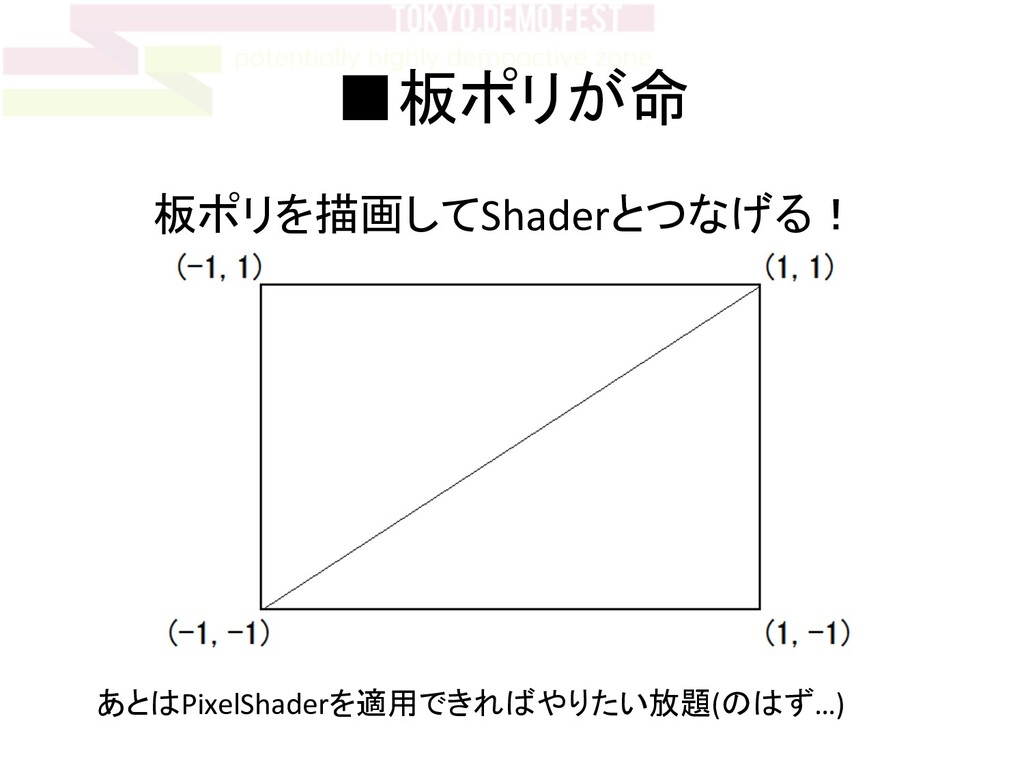

21. ▪板ポリが命 　　　板ポリを描画してShaderとつなげる！   あとはPixelShaderを適用できればやりたい放題(のはず…)

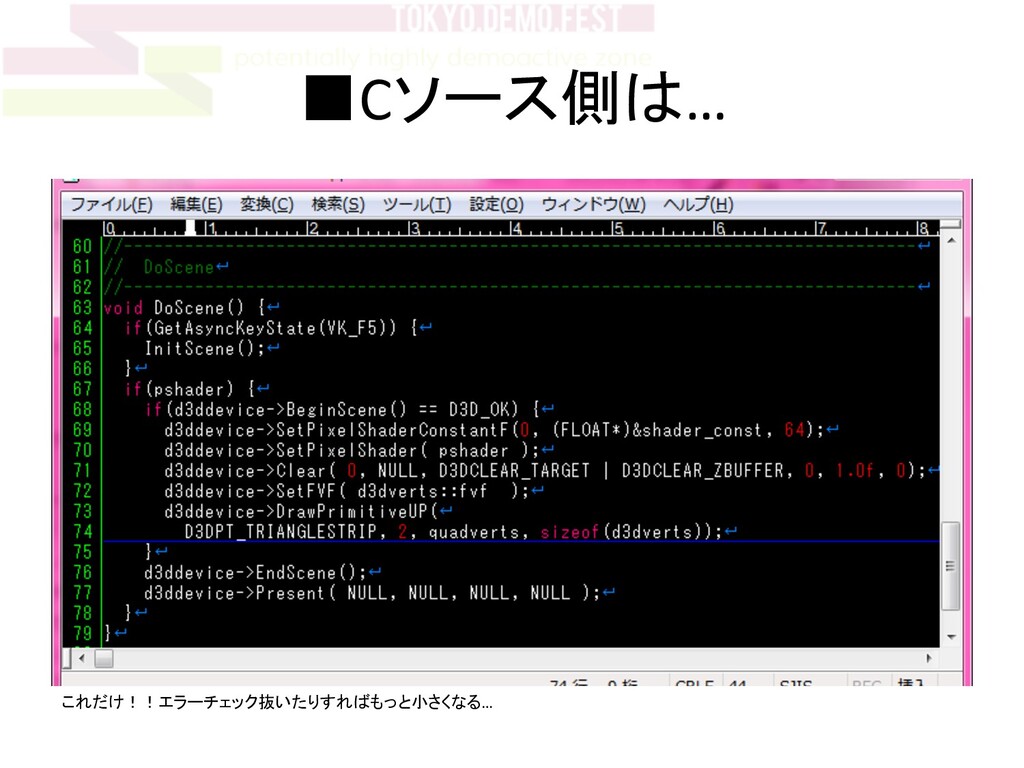

22. ▪Cソース側は… これだけ！！エラーチェック抜いたりすればもっと小さくなる…

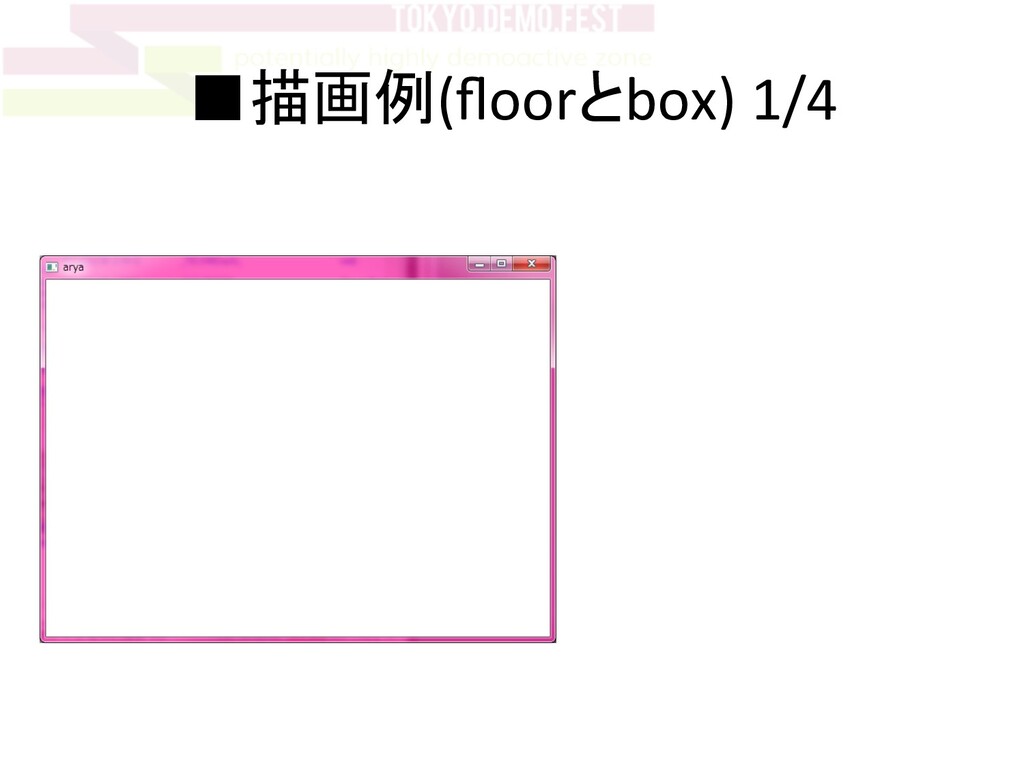

23. ▪描画例(floorとbox)  1/4

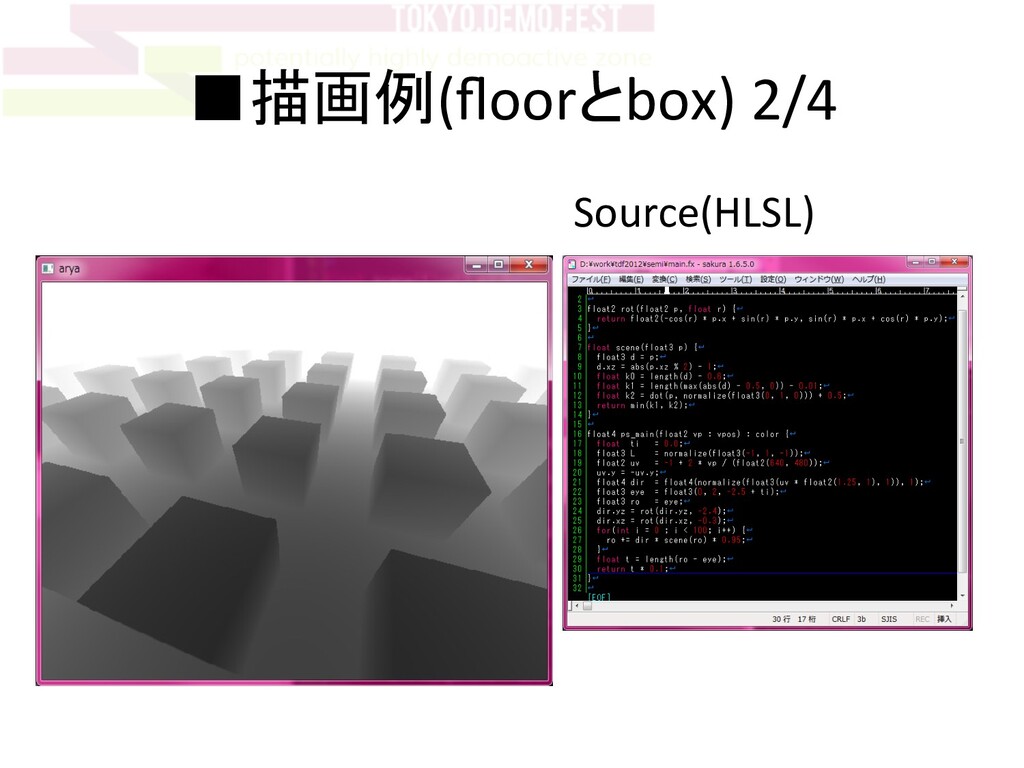

24. ▪描画例(floorとbox)  2/4 Source(HLSL)

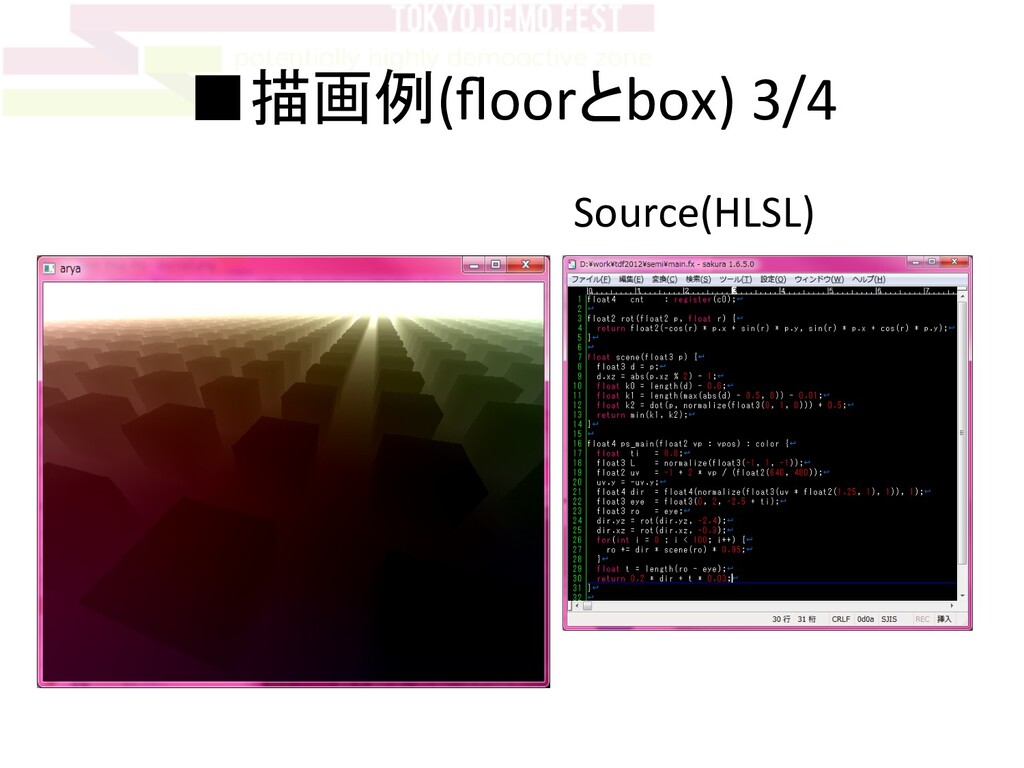

25. ▪描画例(floorとbox)  3/4 Source(HLSL)

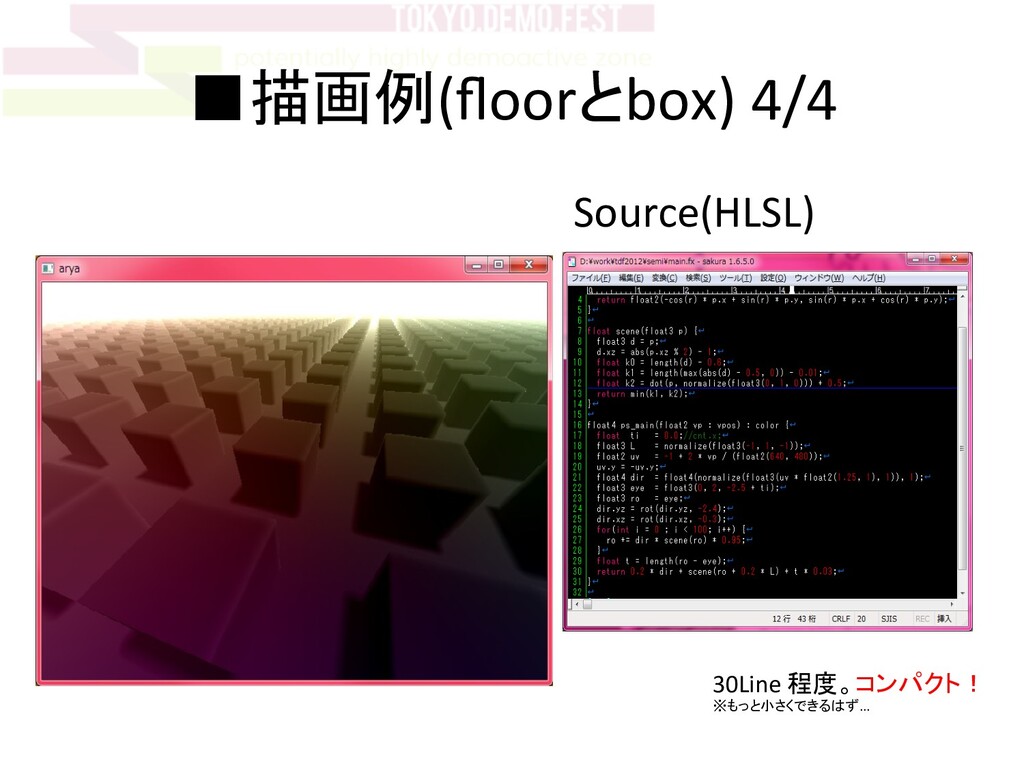

26. ▪描画例(floorとbox)  4/4 30Line  程度。コンパクト！   ※もっと小さくできるはず… Source(HLSL)
27. 実演

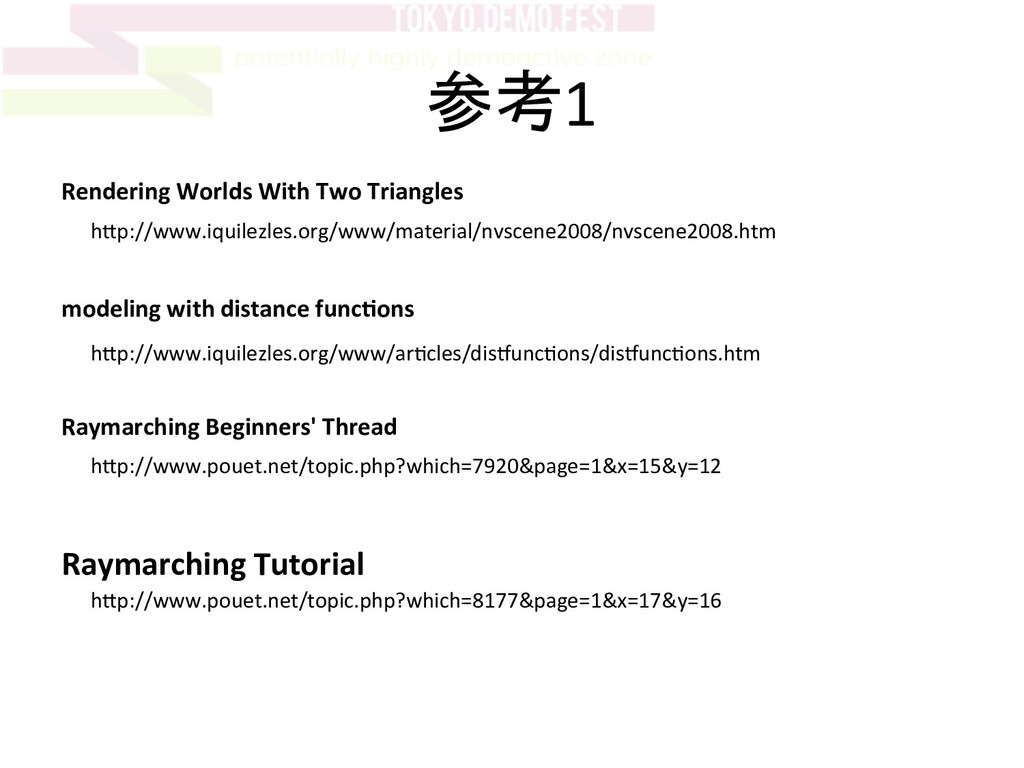

28. 参考1 hgp://www.iquilezles.org/www/material/nvscene2008/nvscene2008.htm Rendering  Worlds  With  Two  Triangles hgp://www.pouet.net/topic.php?which=7920&page=1&x=15&y=12 Raymarching  Beginners'  Thread hgp://www.pouet.net/topic.php?which=8177&page=1&x=17&y=16 Raymarching  Tutorial     hgp://www.iquilezles.org/www/arOcles/dismuncOons/dismuncOons.htm   modeling  with  distance  func9ons

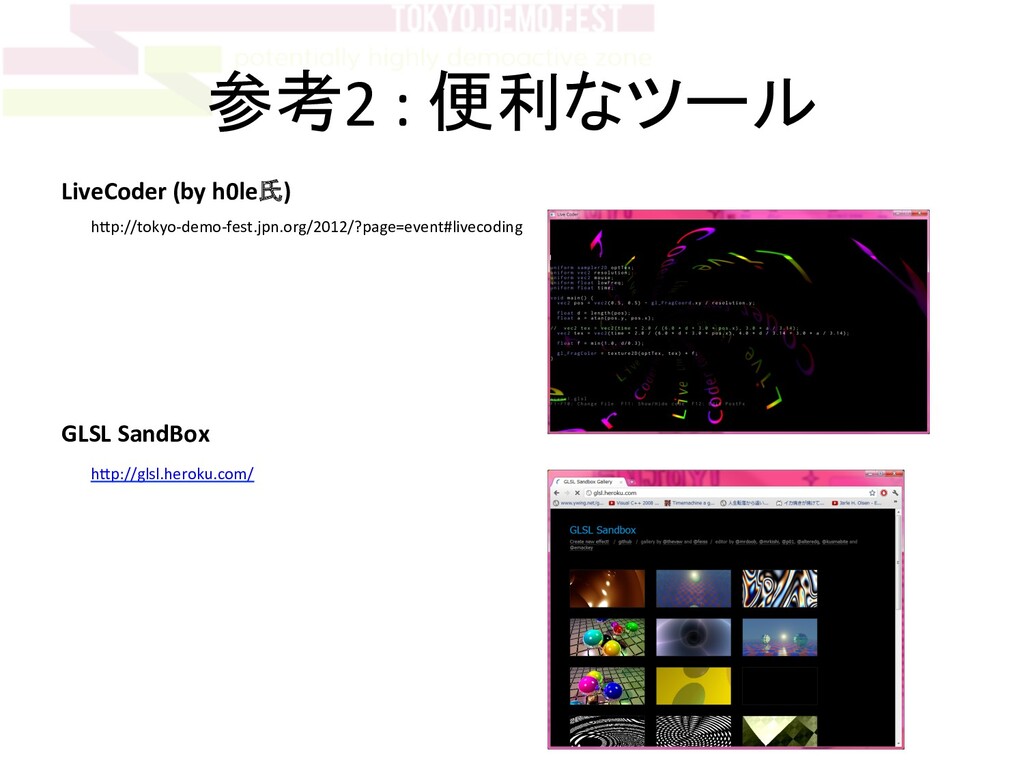

29. 参考2  :  便利なツール hgp://tokyo-­‐demo-­‐fest.jpn.org/2012/?page=event#livecoding LiveCoder  (by  h0le氏) hgp://glsl.heroku.com/     GLSL  SandBox

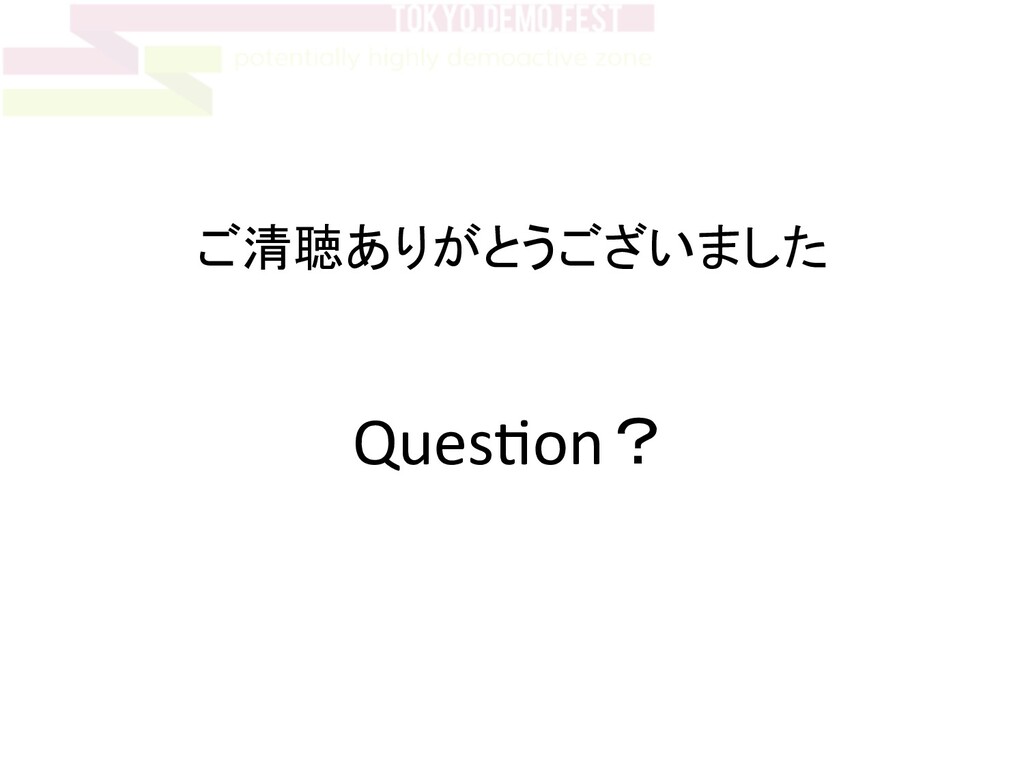

30. QuesOon？ ご清聴ありがとうございました
