MDC 2012 - Hardwareerweiterungen für iOS

Session MDC 2012, Februar, Hamburg

External Accerssories für iOS

Transcript

1. Seite ‹Nr.› Seite ‹Nr.› Software Engineer App Development (iOS) Michal Gralak Hardwareerweiterungen für iOS BURY Technologies

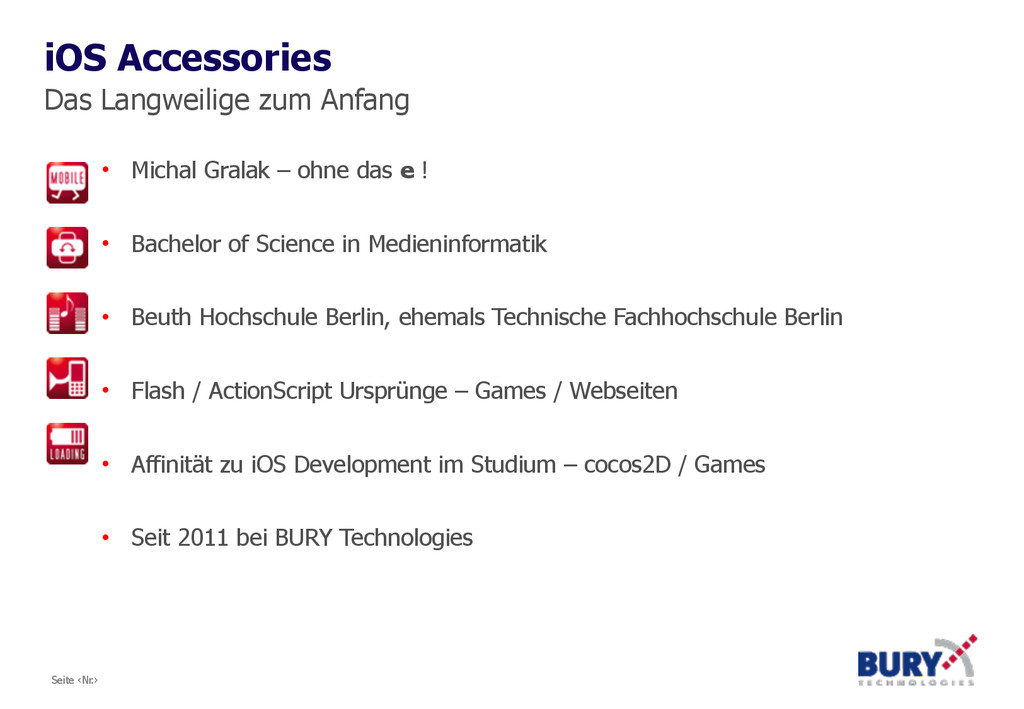

2. Seite ‹Nr.› Seite ‹Nr.› • Michal Gralak – ohne das e ! ! • Bachelor of Science in Medieninformatik ! • Beuth Hochschule Berlin, ehemals Technische Fachhochschule Berlin ! • Flash / ActionScript Ursprünge – Games / Webseiten ! • Affinität zu iOS Development im Studium – cocos2D / Games ! • Seit 2011 bei BURY Technologies Das Langweilige zum Anfang iOS Accessories

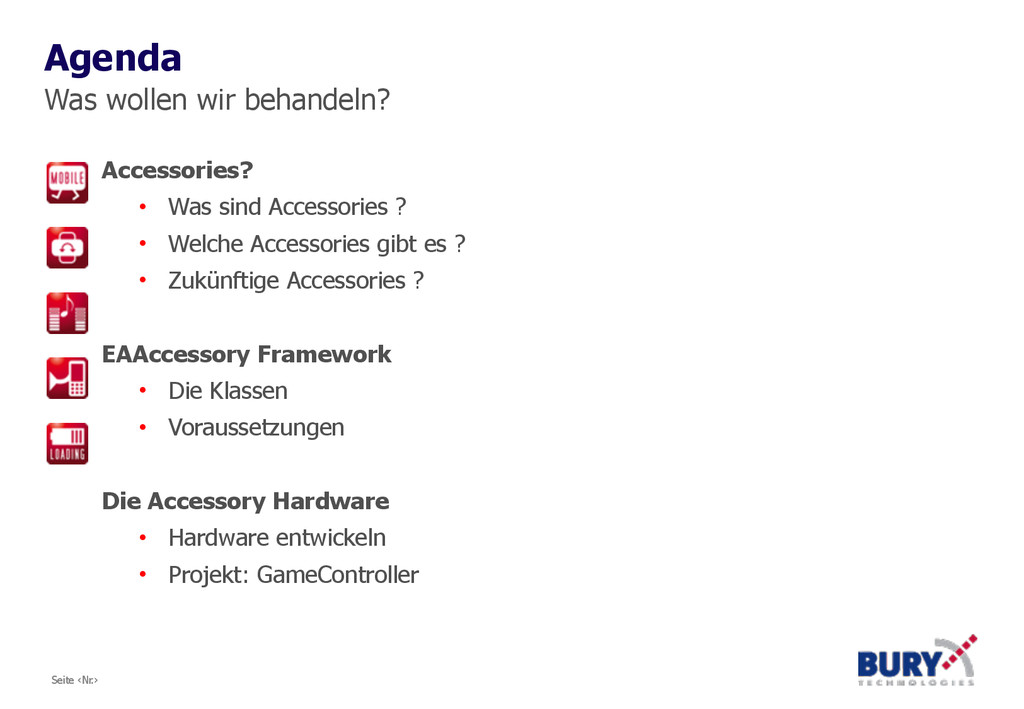

3. Seite ‹Nr.› Seite ‹Nr.› Accessories? • Was sind Accessories ? • Welche Accessories gibt es ? • Zukünftige Accessories ? ! EAAccessory Framework • Die Klassen • Voraussetzungen ! Die Accessory Hardware • Hardware entwickeln • Projekt: GameController Was wollen wir behandeln? Agenda

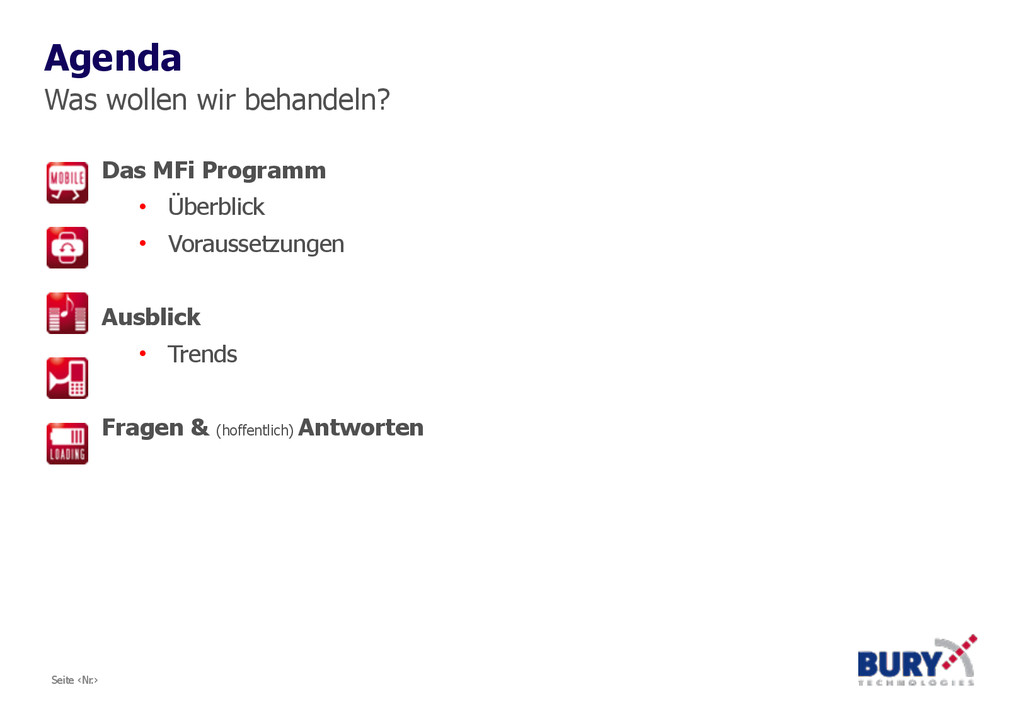

4. Seite ‹Nr.› Seite ‹Nr.› Das MFi Programm • Überblick • Voraussetzungen ! Ausblick • Trends ! Fragen & (hoffentlich) Antworten Was wollen wir behandeln? Agenda

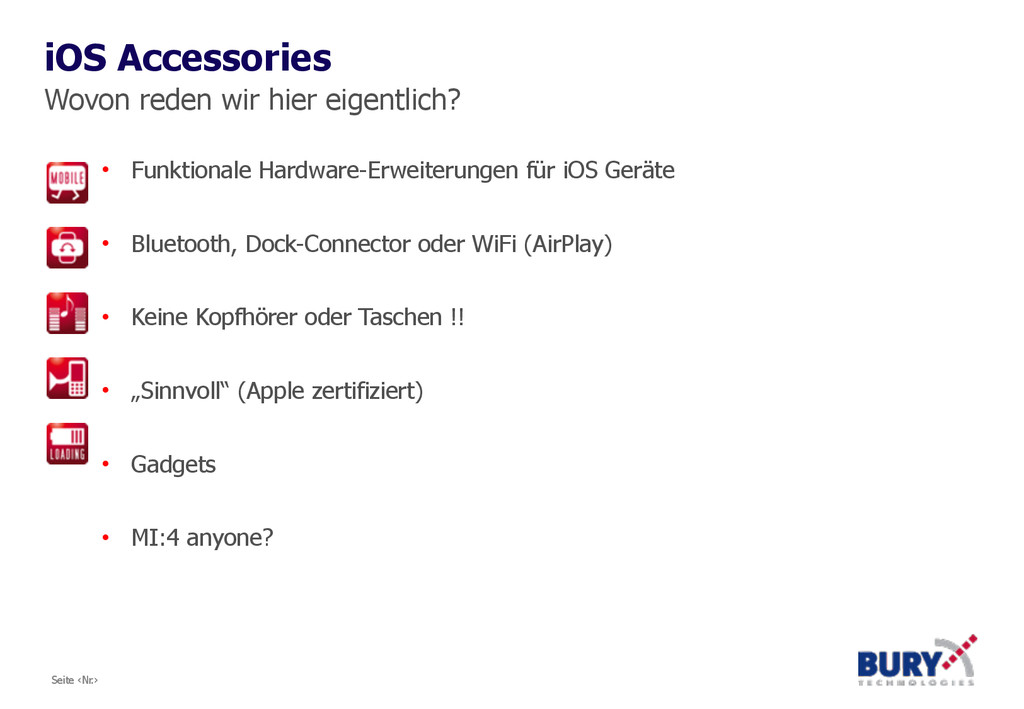

5. Seite ‹Nr.› Seite ‹Nr.› • Funktionale Hardware-Erweiterungen für iOS Geräte ! • Bluetooth, Dock-Connector oder WiFi (AirPlay) ! • Keine Kopfhörer oder Taschen !! ! • „Sinnvoll“ (Apple zertifiziert) ! • Gadgets ! • MI:4 anyone? Wovon reden wir hier eigentlich? iOS Accessories
6. Seite ‹Nr.› Seite ‹Nr.› Der Unterschied? Was unterscheidet External Accessories von sonstigem Zubehör? Accessories

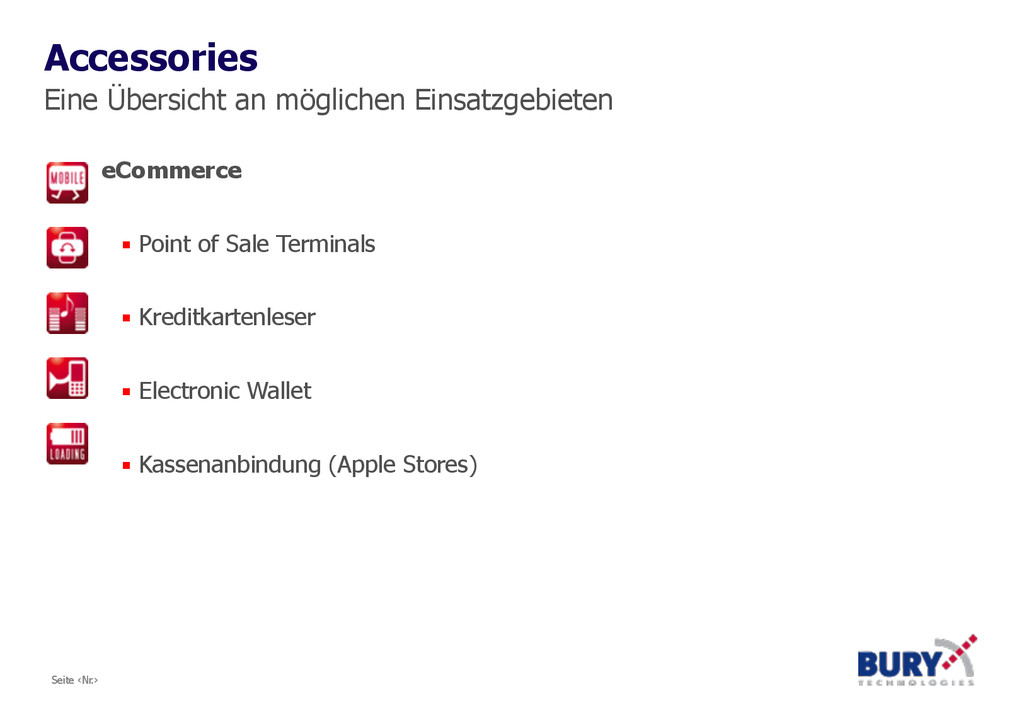

7. Seite ‹Nr.› Seite ‹Nr.› eCommerce ! ▪ Point of Sale Terminals ! ▪ Kreditkartenleser ! ▪ Electronic Wallet ! ▪ Kassenanbindung (Apple Stores) Eine Übersicht an möglichen Einsatzgebieten Accessories

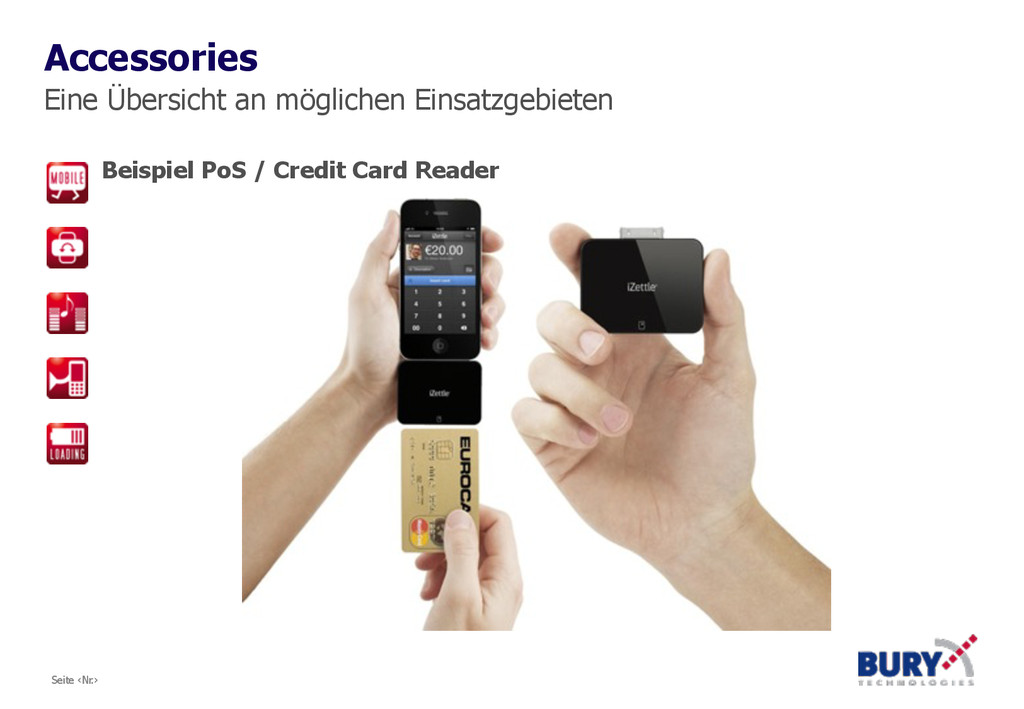

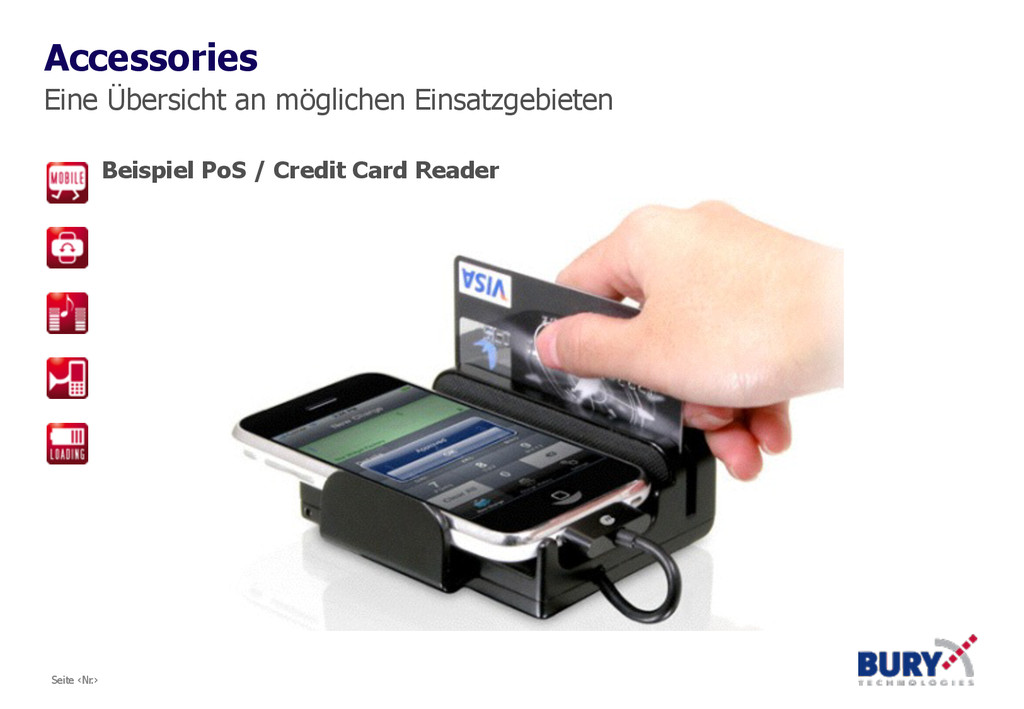

8. Seite ‹Nr.› Seite ‹Nr.› Beispiel PoS / Credit Card Reader Eine Übersicht an möglichen Einsatzgebieten Accessories
9. Seite ‹Nr.› Seite ‹Nr.› Beispiel PoS / Credit Card Reader Eine Übersicht an möglichen Einsatzgebieten Accessories

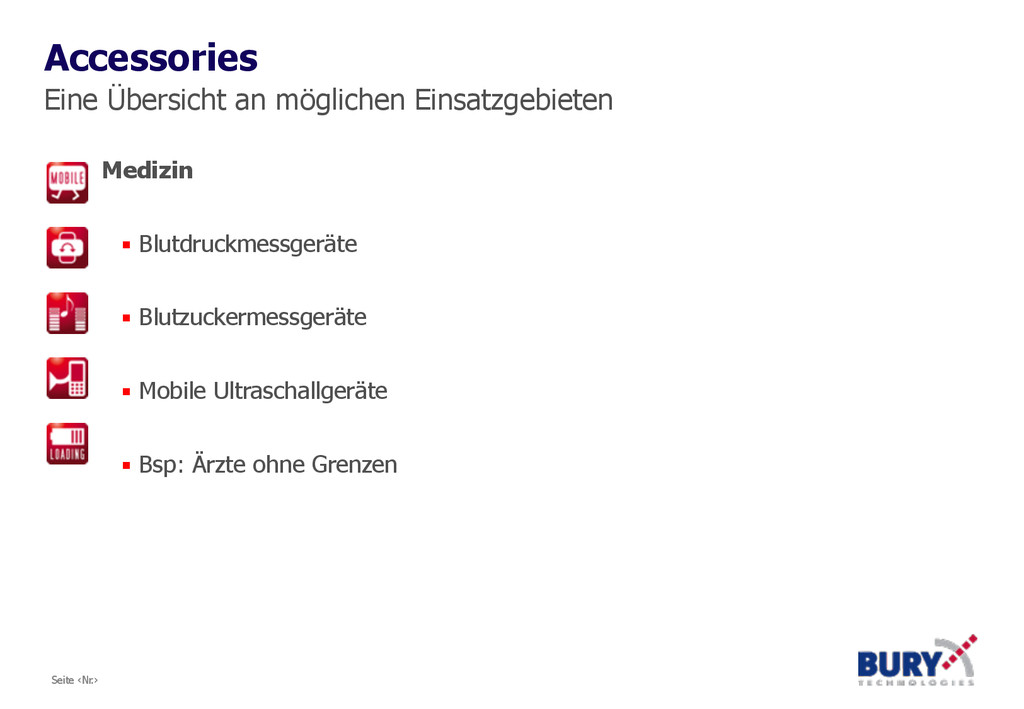

10. Seite ‹Nr.› Seite ‹Nr.› Medizin ! ▪ Blutdruckmessgeräte ! ▪ Blutzuckermessgeräte ! ▪ Mobile Ultraschallgeräte ! ▪ Bsp: Ärzte ohne Grenzen Eine Übersicht an möglichen Einsatzgebieten Accessories

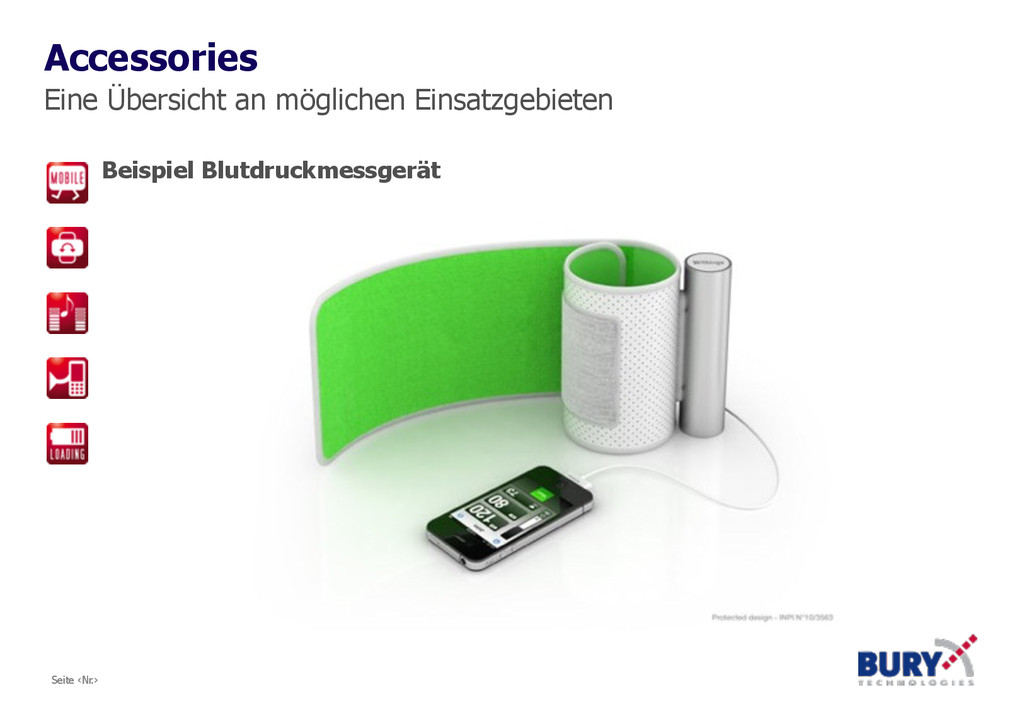

11. Seite ‹Nr.› Seite ‹Nr.› Beispiel Blutdruckmessgerät Eine Übersicht an möglichen Einsatzgebieten Accessories

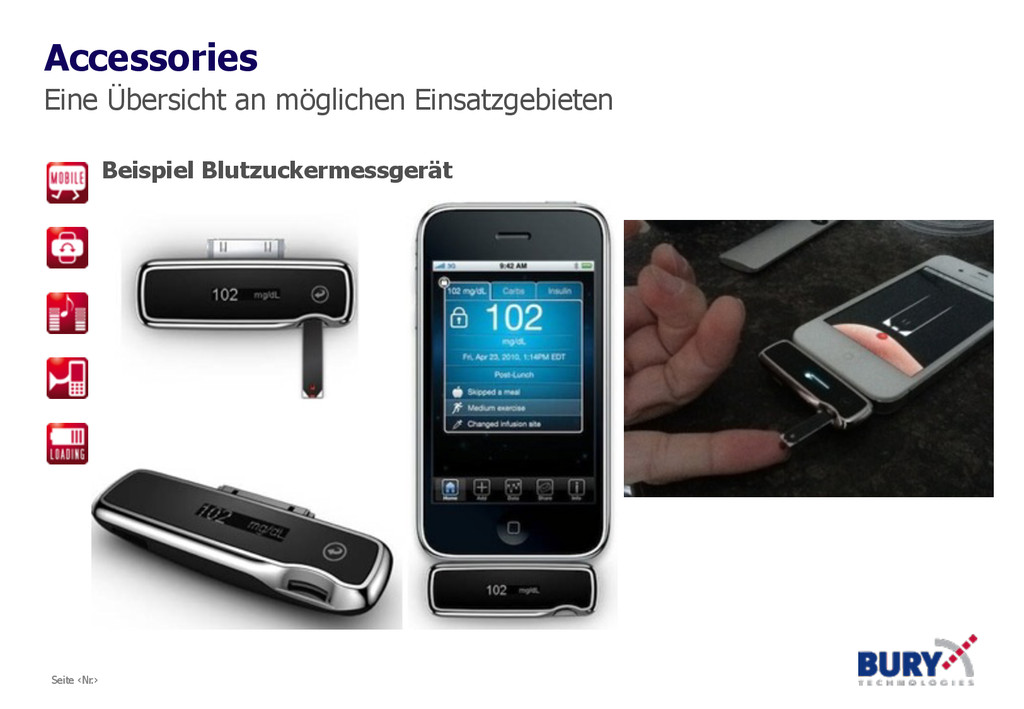

12. Seite ‹Nr.› Seite ‹Nr.› Beispiel Blutzuckermessgerät Eine Übersicht an möglichen Einsatzgebieten Accessories

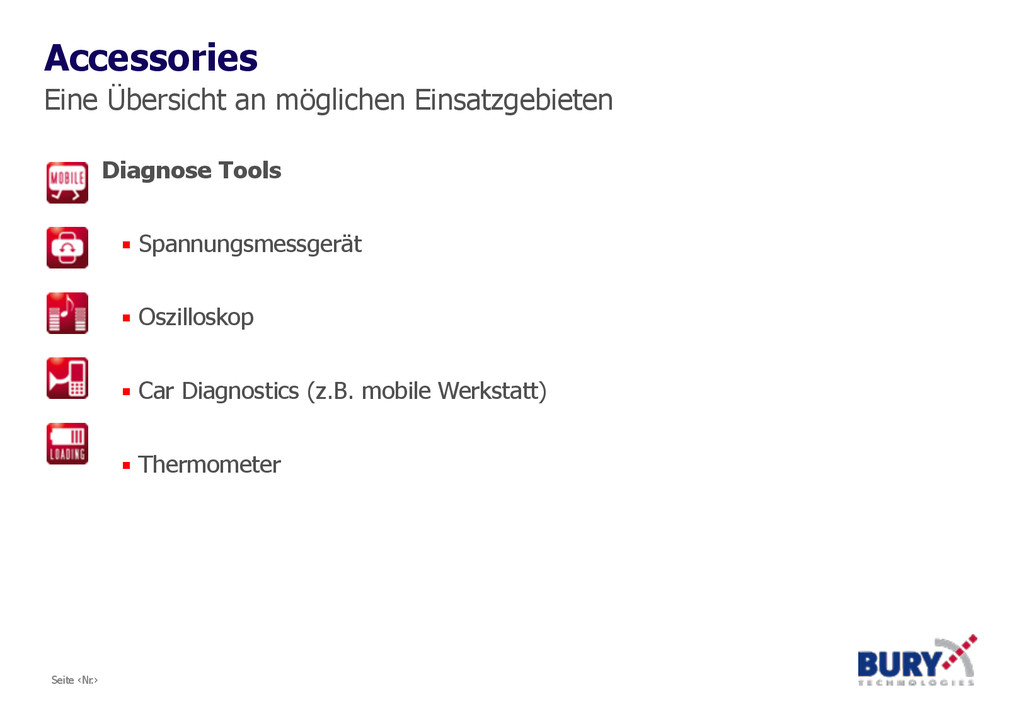

13. Seite ‹Nr.› Seite ‹Nr.› Diagnose Tools ! ▪ Spannungsmessgerät ! ▪ Oszilloskop ! ▪ Car Diagnostics (z.B. mobile Werkstatt) ! ▪ Thermometer Eine Übersicht an möglichen Einsatzgebieten Accessories

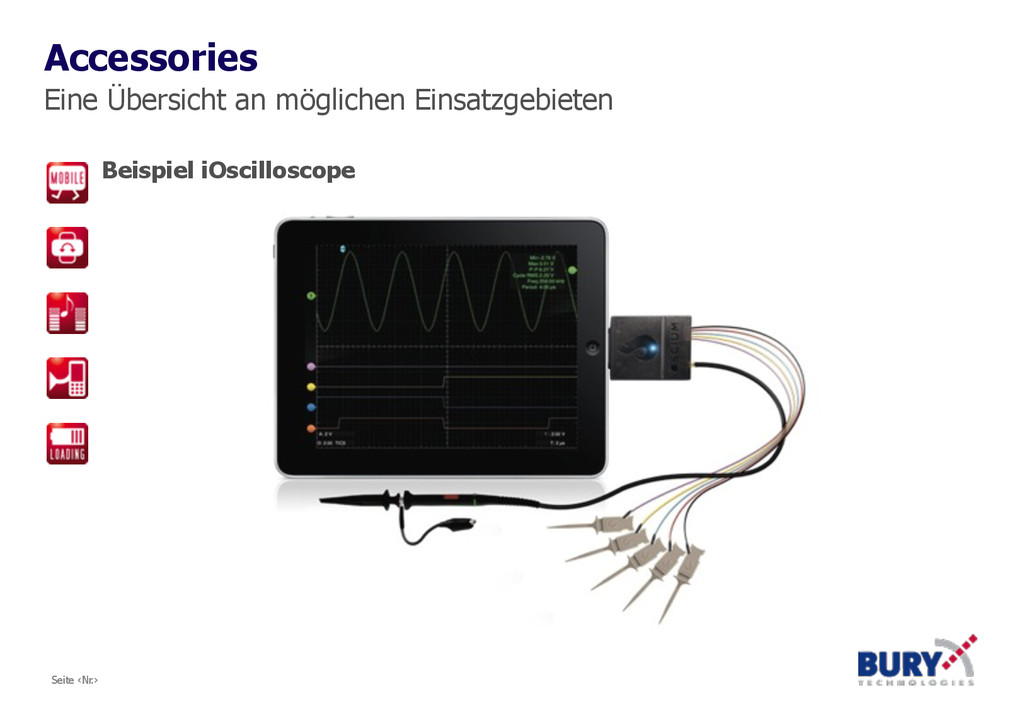

14. Seite ‹Nr.› Seite ‹Nr.› Beispiel iOscilloscope Eine Übersicht an möglichen Einsatzgebieten Accessories

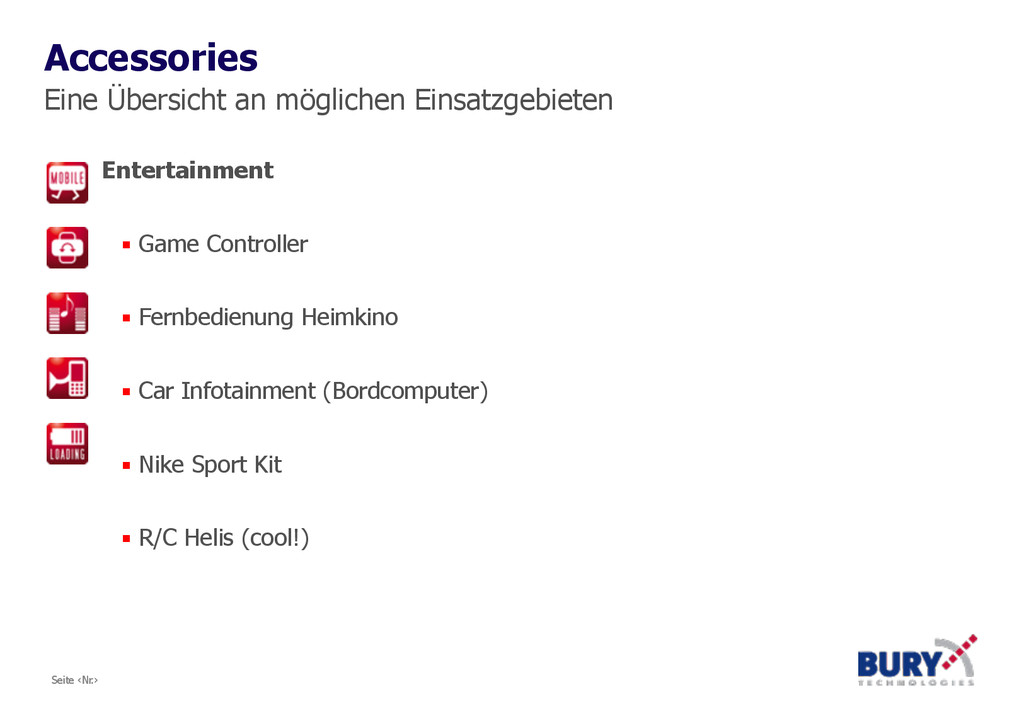

15. Seite ‹Nr.› Seite ‹Nr.› Entertainment ! ▪ Game Controller ! ▪ Fernbedienung Heimkino ! ▪ Car Infotainment (Bordcomputer) ! ▪ Nike Sport Kit ! ▪ R/C Helis (cool!) Eine Übersicht an möglichen Einsatzgebieten Accessories

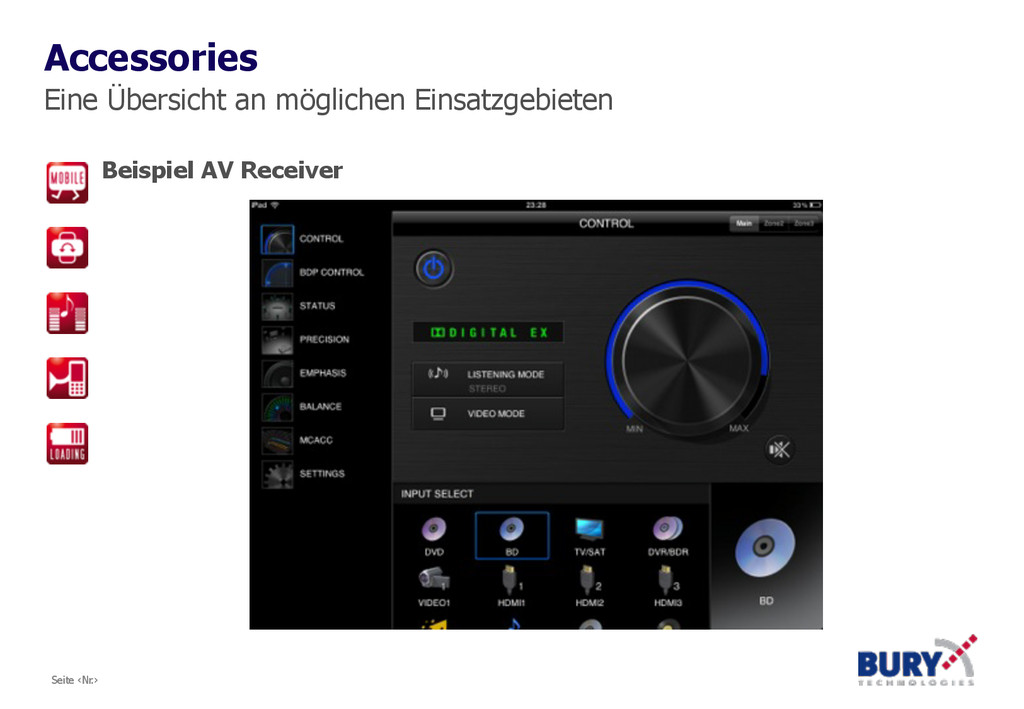

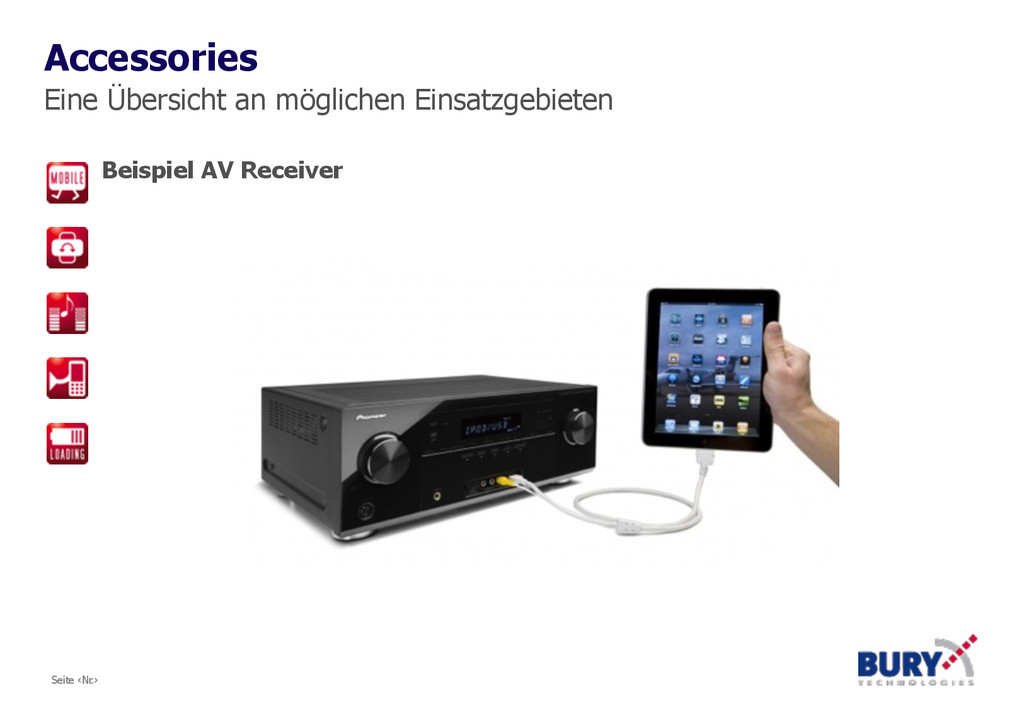

16. Seite ‹Nr.› Seite ‹Nr.› Beispiel AV Receiver Eine Übersicht an möglichen Einsatzgebieten Accessories
17. Seite ‹Nr.› Seite ‹Nr.› Beispiel AV Receiver Eine Übersicht an möglichen Einsatzgebieten Accessories

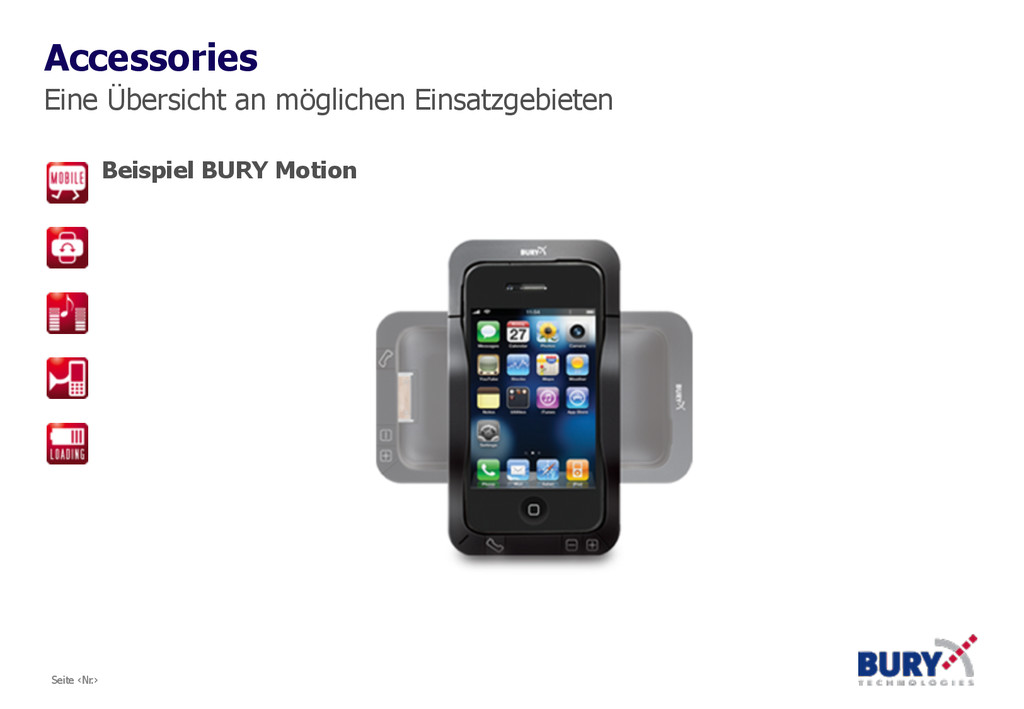

18. Seite ‹Nr.› Seite ‹Nr.› Beispiel BURY Motion Eine Übersicht an möglichen Einsatzgebieten Accessories

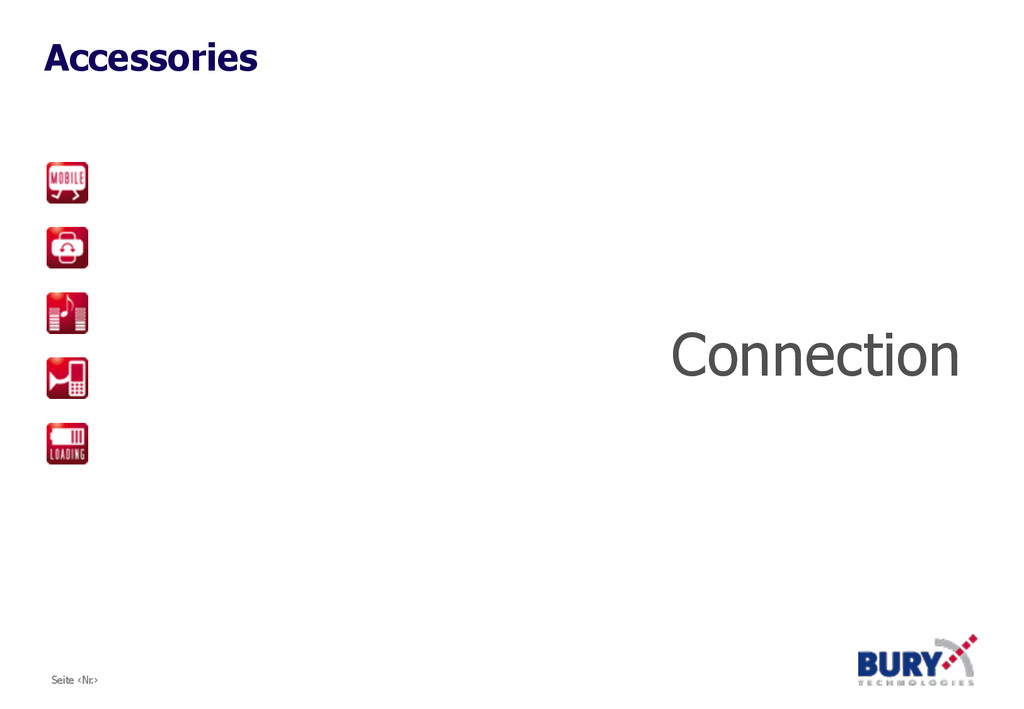

19. Seite ‹Nr.› Seite ‹Nr.› ! ! Connection Accessories

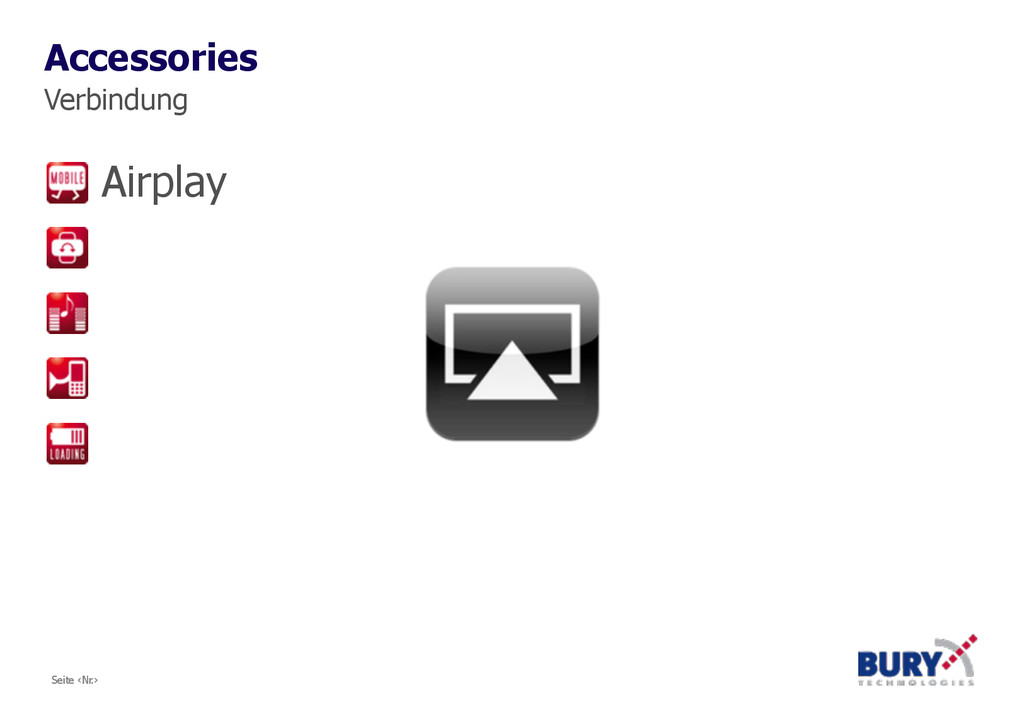

20. Seite ‹Nr.› Seite ‹Nr.› Airplay Verbindung Accessories

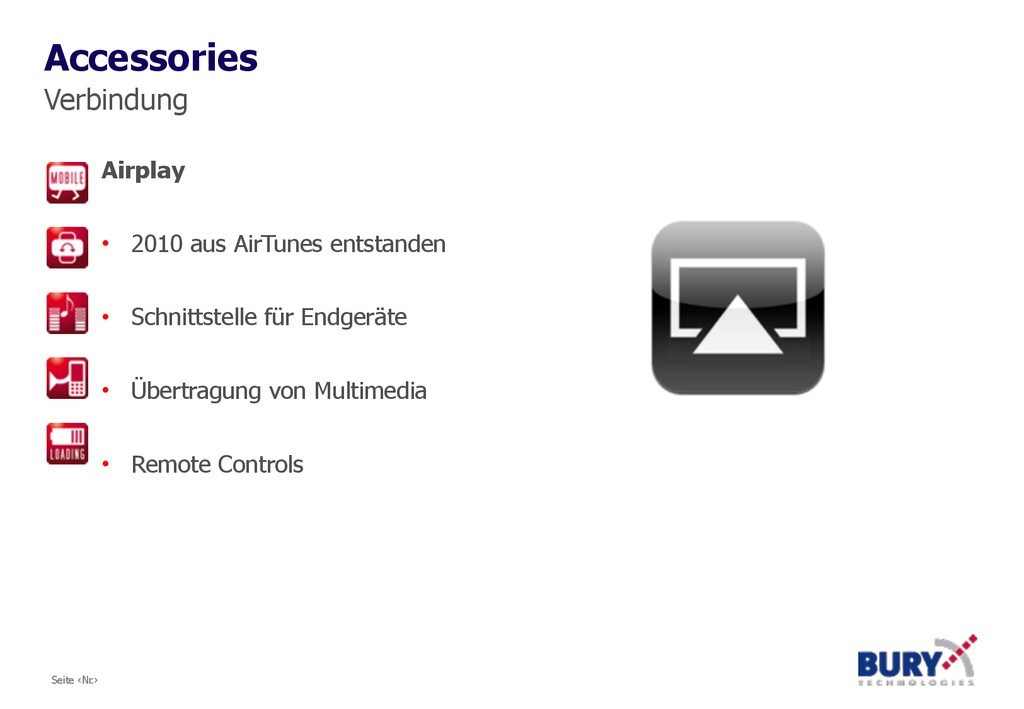

21. Seite ‹Nr.› Seite ‹Nr.› Airplay ! • 2010 aus AirTunes entstanden ! • Schnittstelle für Endgeräte ! • Übertragung von Multimedia ! • Remote Controls Verbindung Accessories

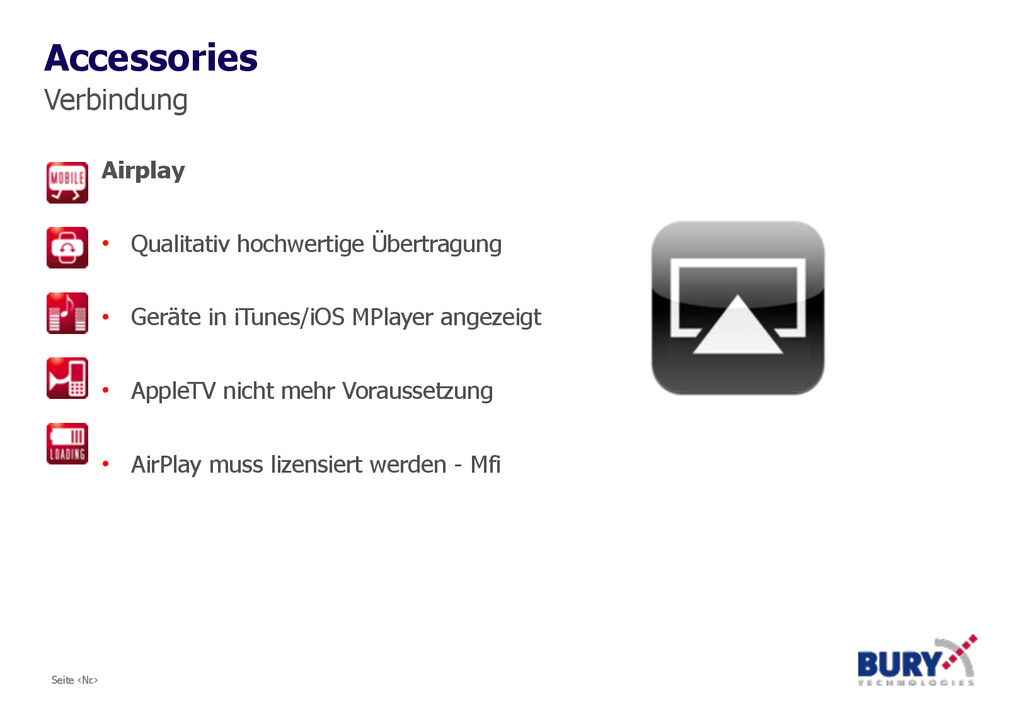

22. Seite ‹Nr.› Seite ‹Nr.› Airplay ! • Qualitativ hochwertige Übertragung ! • Geräte in iTunes/iOS MPlayer angezeigt ! • AppleTV nicht mehr Voraussetzung ! • AirPlay muss lizensiert werden - Mfi Verbindung Accessories

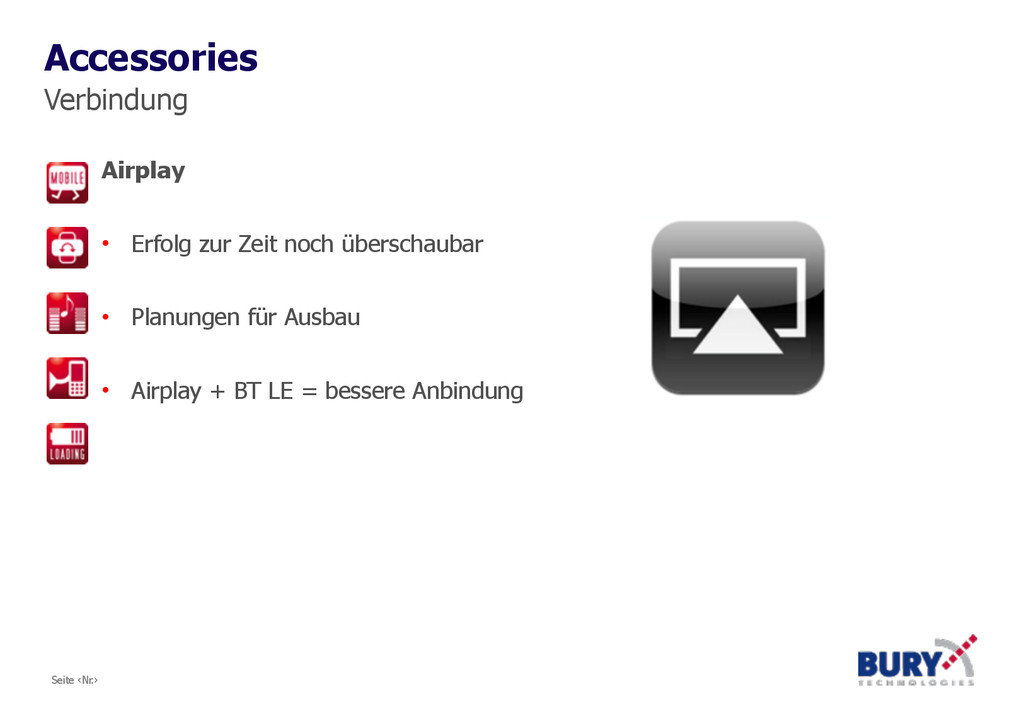

23. Seite ‹Nr.› Seite ‹Nr.› Airplay ! • Erfolg zur Zeit noch überschaubar ! • Planungen für Ausbau ! • Airplay + BT LE = bessere Anbindung Verbindung Accessories
24. Seite ‹Nr.› Seite ‹Nr.› Bluetooth Verbindung Accessories

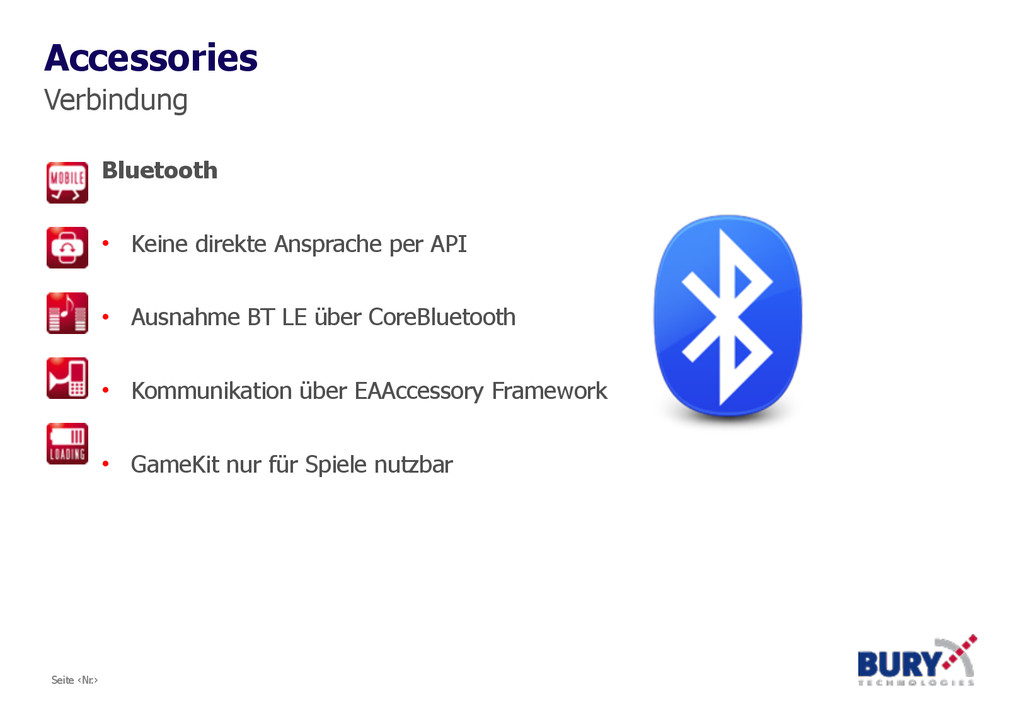

25. Seite ‹Nr.› Seite ‹Nr.› Bluetooth ! • Keine direkte Ansprache per API ! • Ausnahme BT LE über CoreBluetooth ! • Kommunikation über EAAccessory Framework ! • GameKit nur für Spiele nutzbar Verbindung Accessories

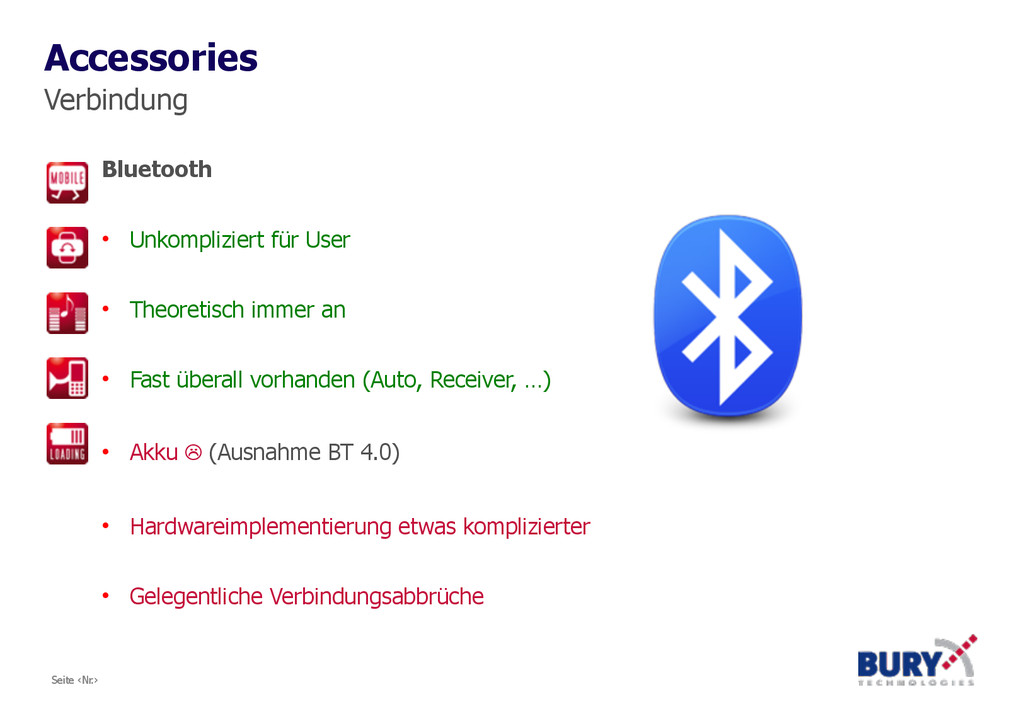

26. Seite ‹Nr.› Seite ‹Nr.› Bluetooth ! • Unkompliziert für User ! • Theoretisch immer an ! • Fast überall vorhanden (Auto, Receiver, …) ! • Akku ☹ (Ausnahme BT 4.0) ! • Hardwareimplementierung etwas komplizierter ! • Gelegentliche Verbindungsabbrüche Verbindung Accessories

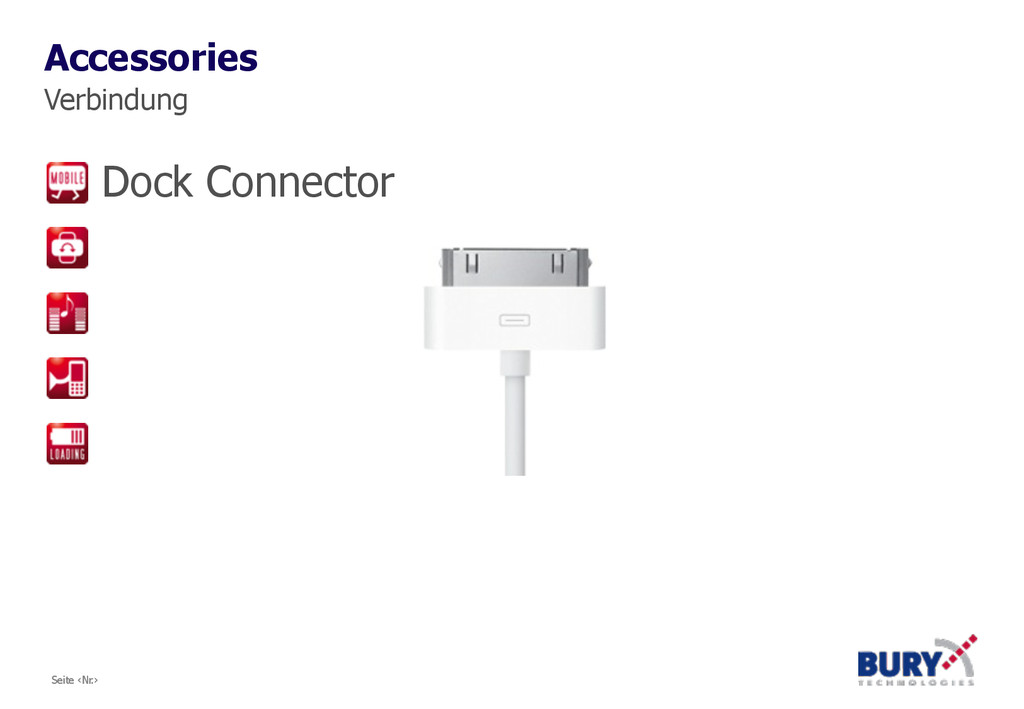

27. Seite ‹Nr.› Seite ‹Nr.› Dock Connector Verbindung Accessories

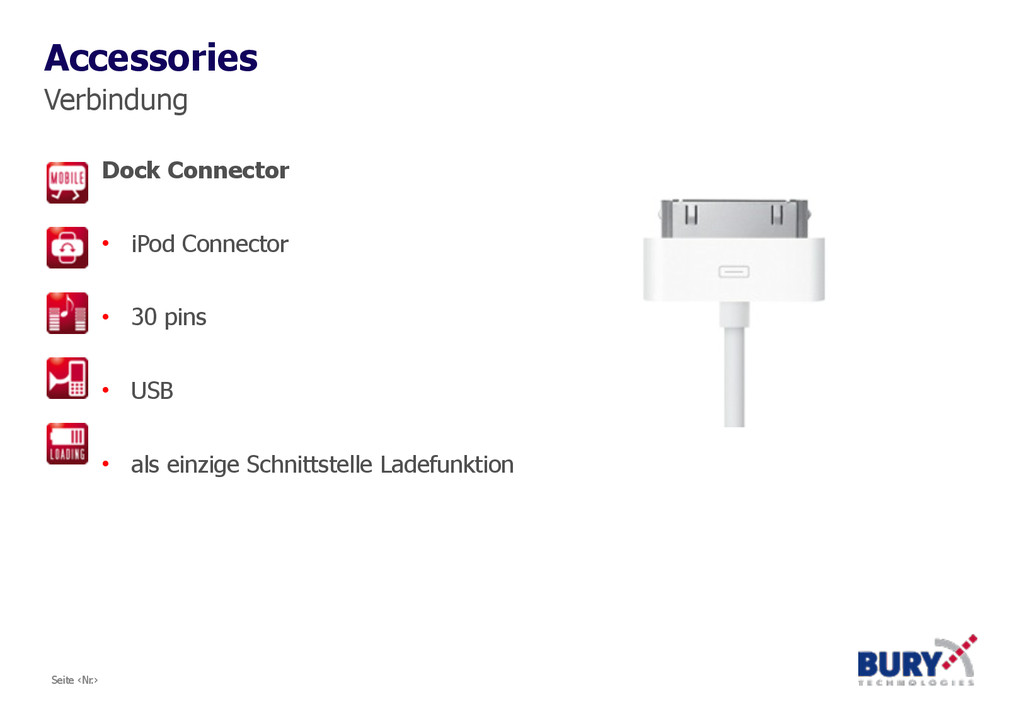

28. Seite ‹Nr.› Seite ‹Nr.› Dock Connector ! • iPod Connector ! • 30 pins ! • USB ! • als einzige Schnittstelle Ladefunktion Verbindung Accessories

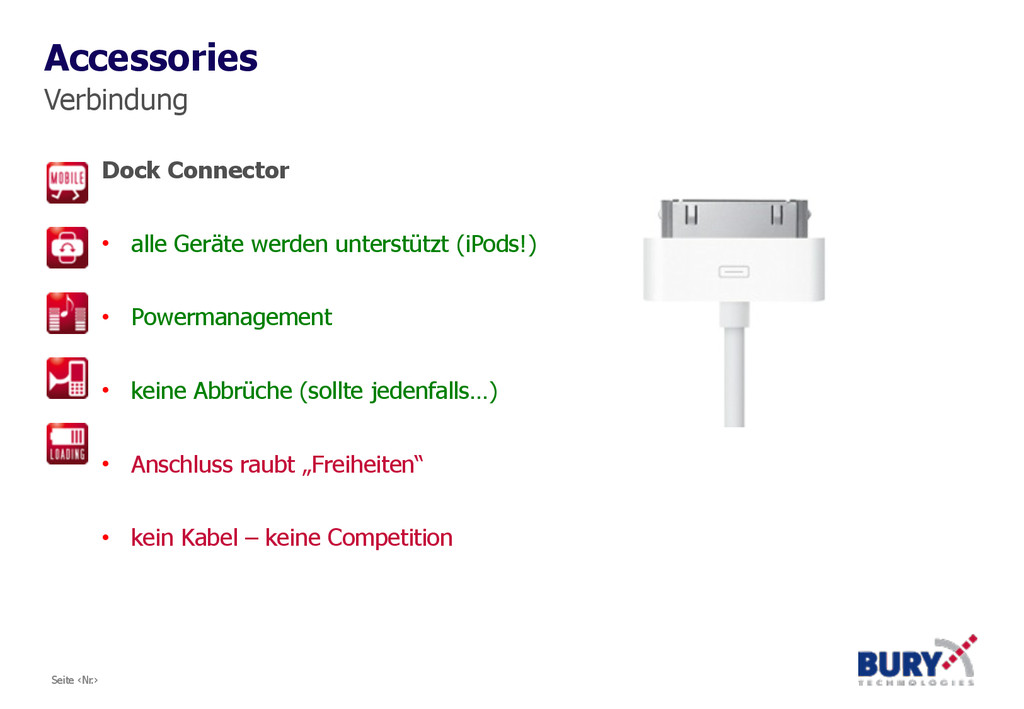

29. Seite ‹Nr.› Seite ‹Nr.› Dock Connector ! • alle Geräte werden unterstützt (iPods!) ! • Powermanagement ! • keine Abbrüche (sollte jedenfalls…) ! • Anschluss raubt „Freiheiten“ ! • kein Kabel – keine Competition Verbindung Accessories

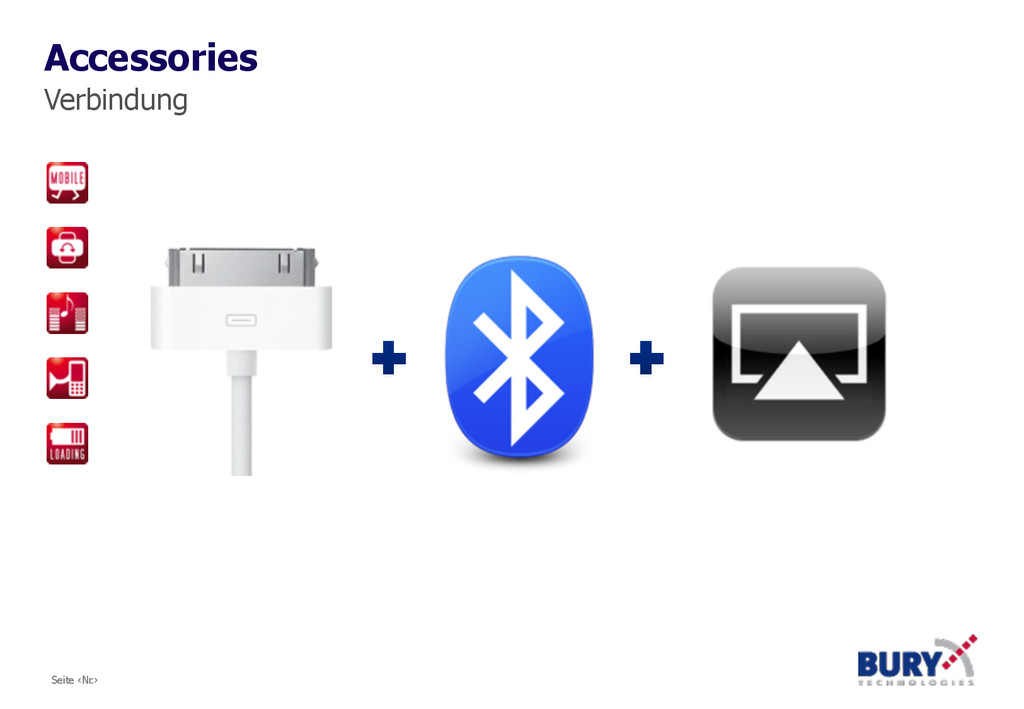

30. Seite ‹Nr.› Seite ‹Nr.› Verbindung Accessories

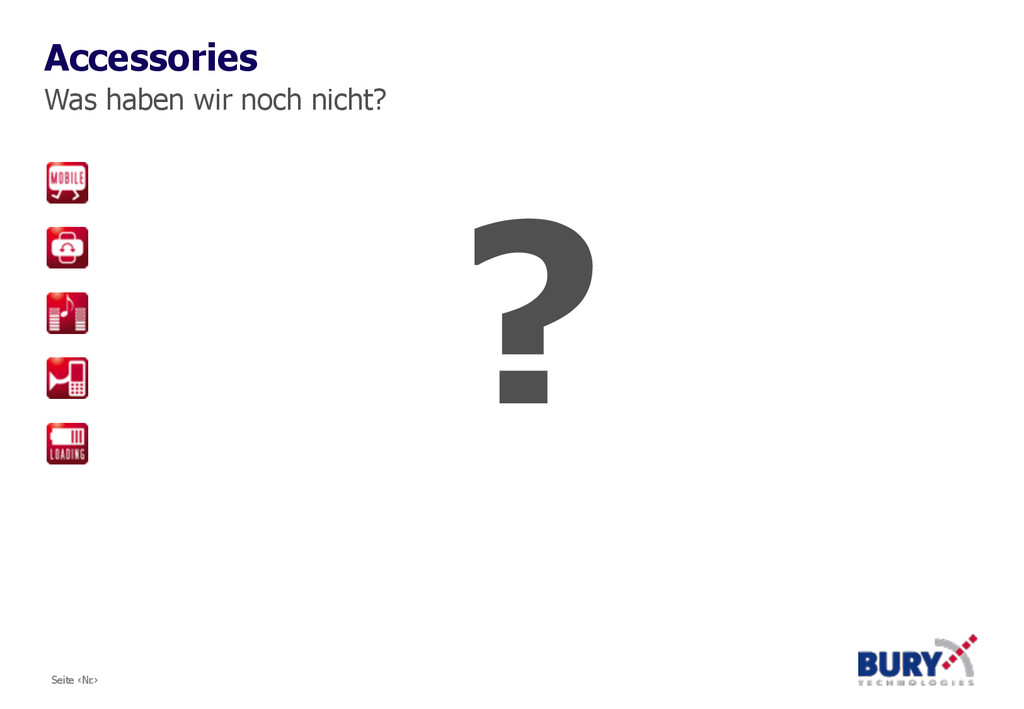

31. Seite ‹Nr.› Seite ‹Nr.› ? Was haben wir noch nicht? Accessories

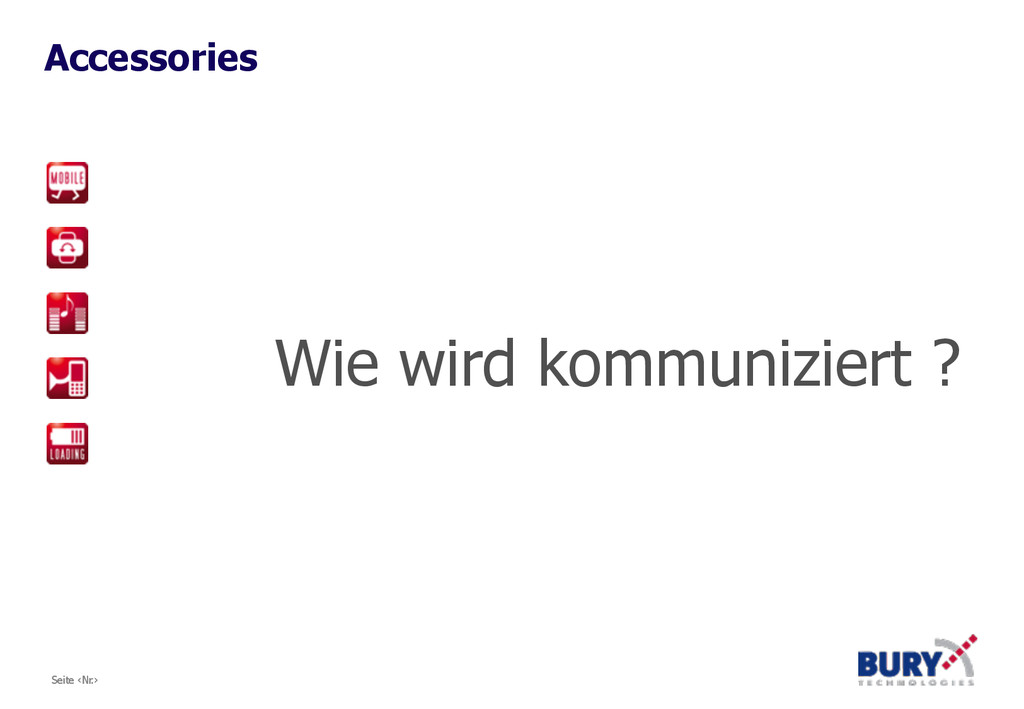

32. Seite ‹Nr.› Seite ‹Nr.› ! ! Wie wird kommuniziert ? Accessories

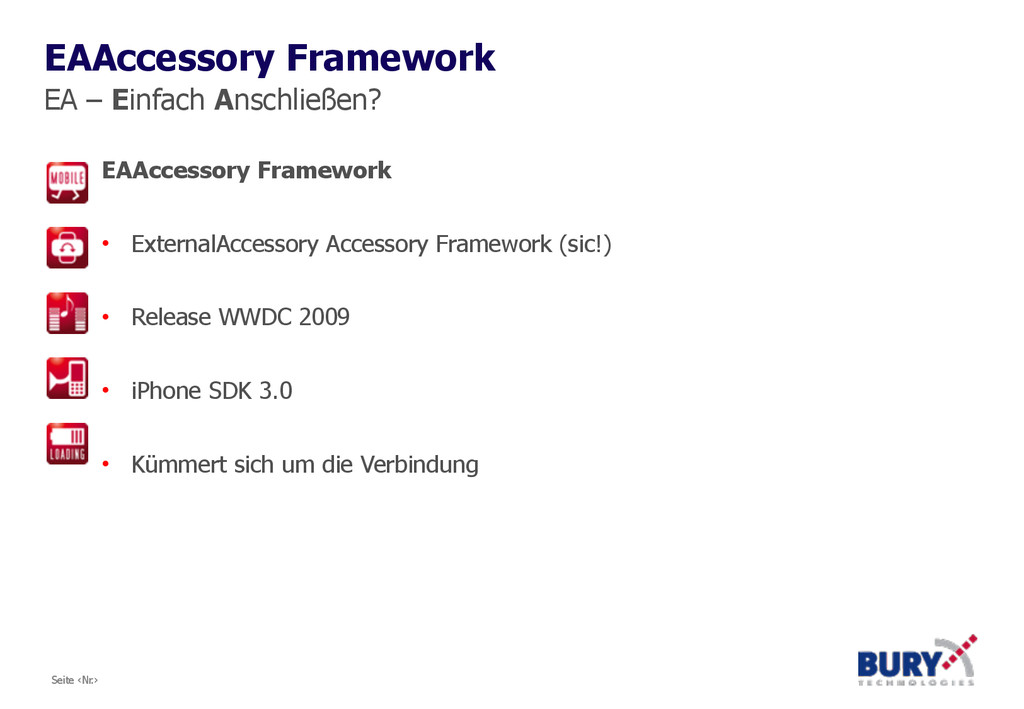

33. Seite ‹Nr.› Seite ‹Nr.› EAAccessory Framework ! • ExternalAccessory Accessory Framework (sic!) ! • Release WWDC 2009 ! • iPhone SDK 3.0 ! • Kümmert sich um die Verbindung EA – Einfach Anschließen? EAAccessory Framework

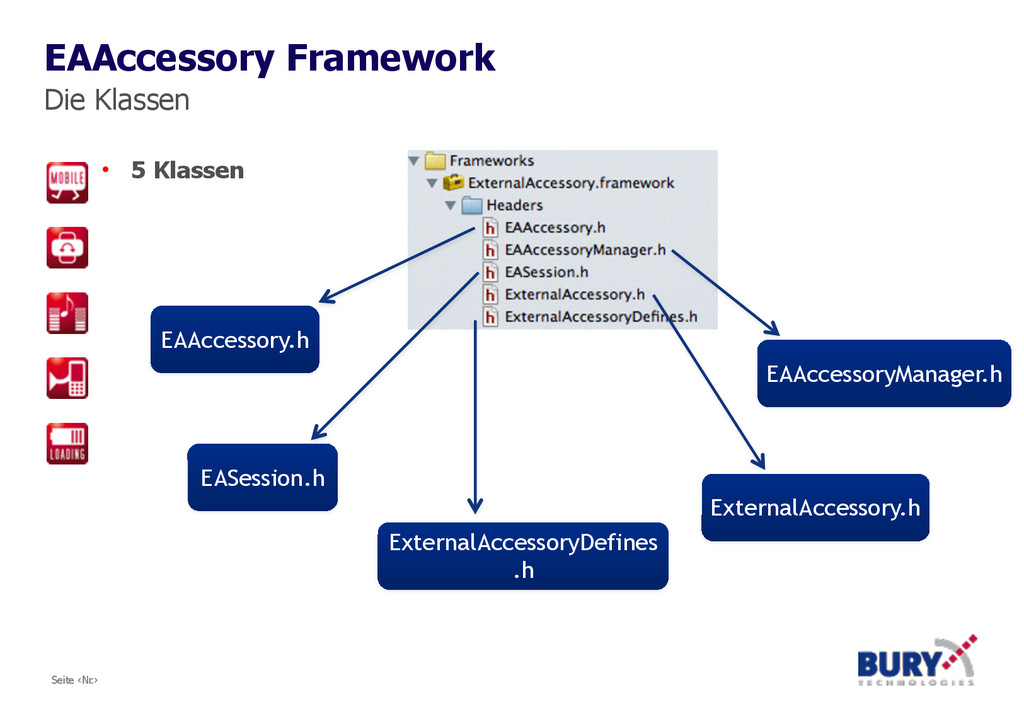

34. Seite ‹Nr.› Seite ‹Nr.› • 5 Klassen Die Klassen EAAccessory Framework EAAccessory.h EASession.h ExternalAccessoryDefines .h ExternalAccessory.h EAAccessoryManager.h

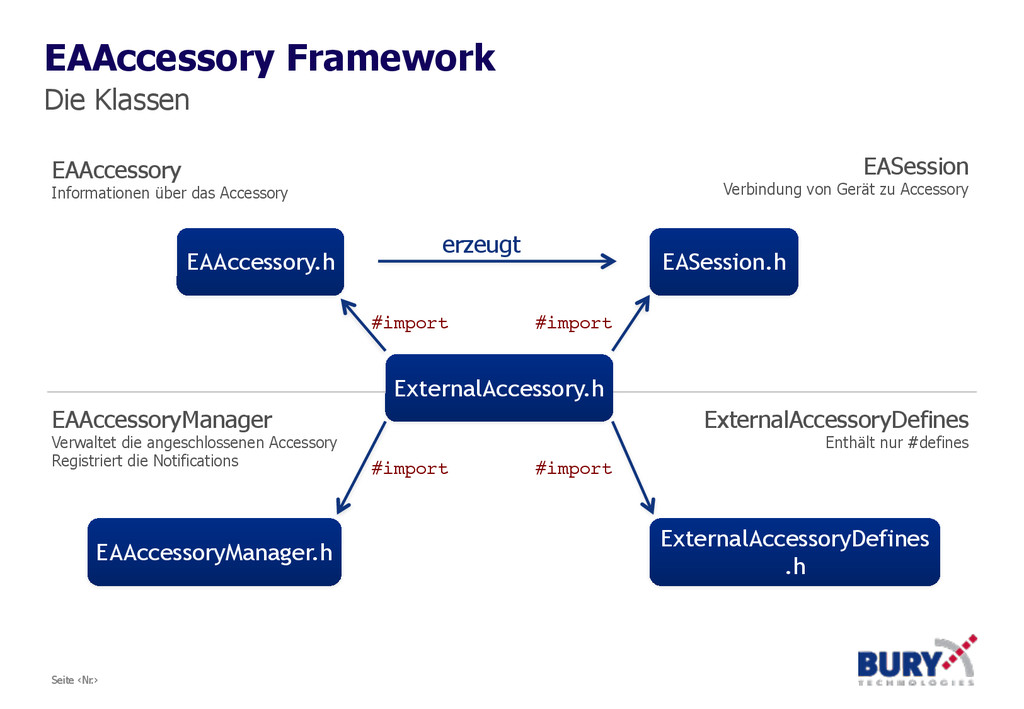

35. Seite ‹Nr.› Seite ‹Nr.› Die Klassen EAAccessory Framework EAAccessory
 Informationen über das Accessory EAAccessoryManager
 Verwaltet die angeschlossenen Accessory Registriert die Notifications EASession Verbindung von Gerät zu Accessory EAAccessory.h EASession.h EAAccessoryManager.h ExternalAccessoryDefines .h ExternalAccessoryDefines Enthält nur #defines ExternalAccessory.h erzeugt #import #import #import #import

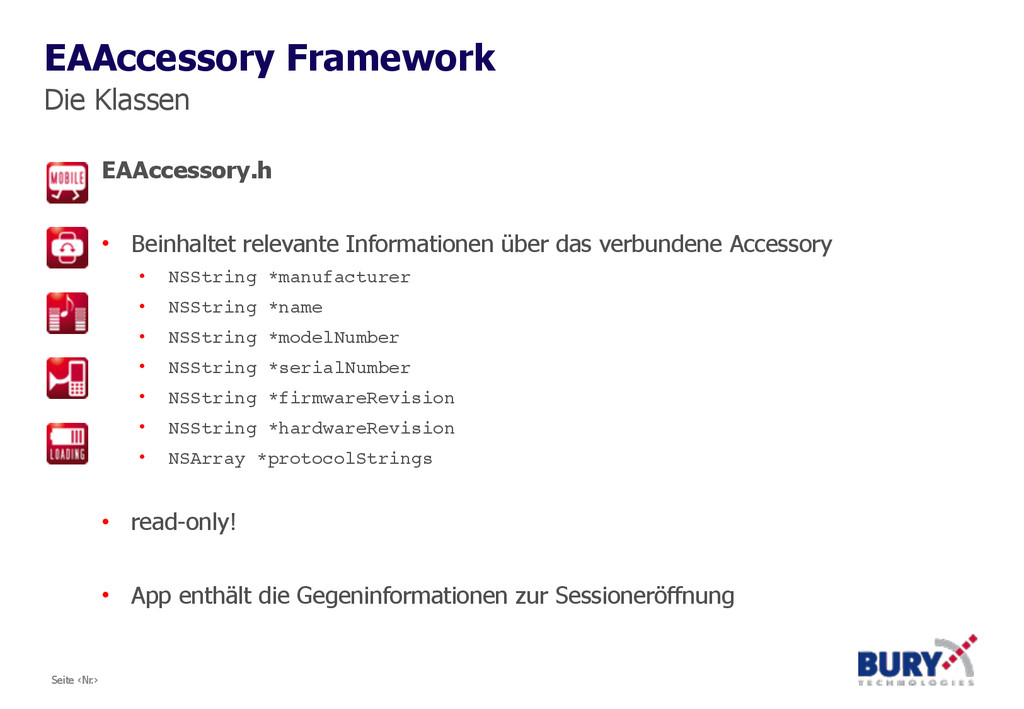

36. Seite ‹Nr.› Seite ‹Nr.› EAAccessory.h ! • Beinhaltet relevante Informationen über das verbundene Accessory • NSString *manufacturer! • NSString *name! • NSString *modelNumber! • NSString *serialNumber! • NSString *firmwareRevision! • NSString *hardwareRevision! • NSArray *protocolStrings! ! • read-only! ! • App enthält die Gegeninformationen zur Sessioneröffnung Die Klassen EAAccessory Framework

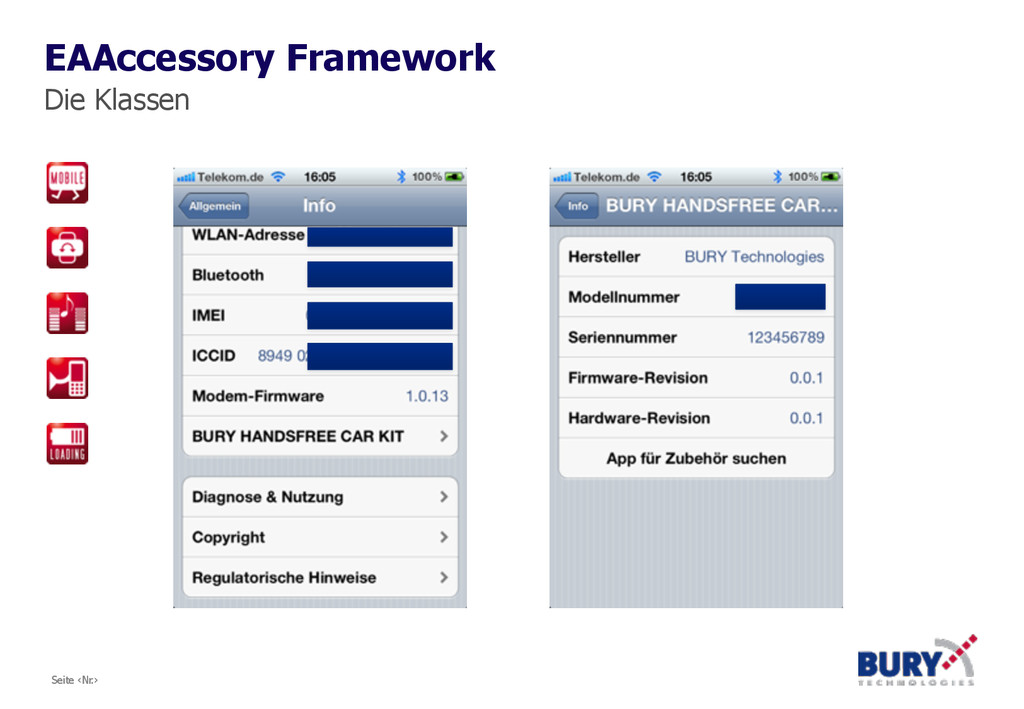

37. Seite ‹Nr.› Seite ‹Nr.› Die Klassen EAAccessory Framework

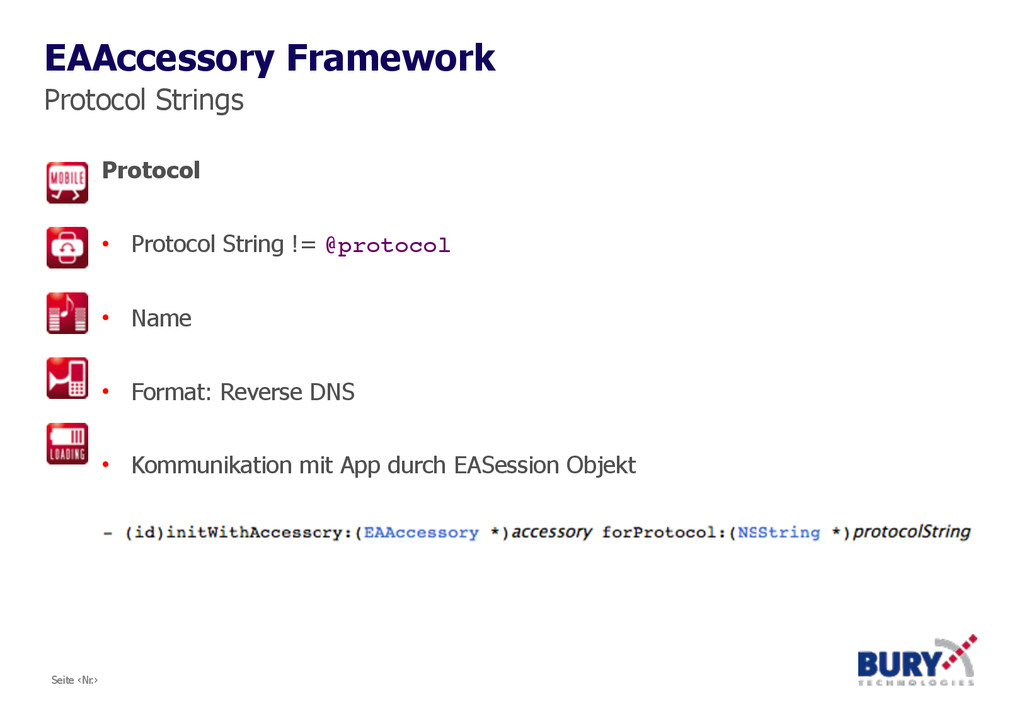

38. Seite ‹Nr.› Seite ‹Nr.› Protocol ! • Protocol String != @protocol! ! • Name ! • Format: Reverse DNS ! • Kommunikation mit App durch EASession Objekt Protocol Strings EAAccessory Framework

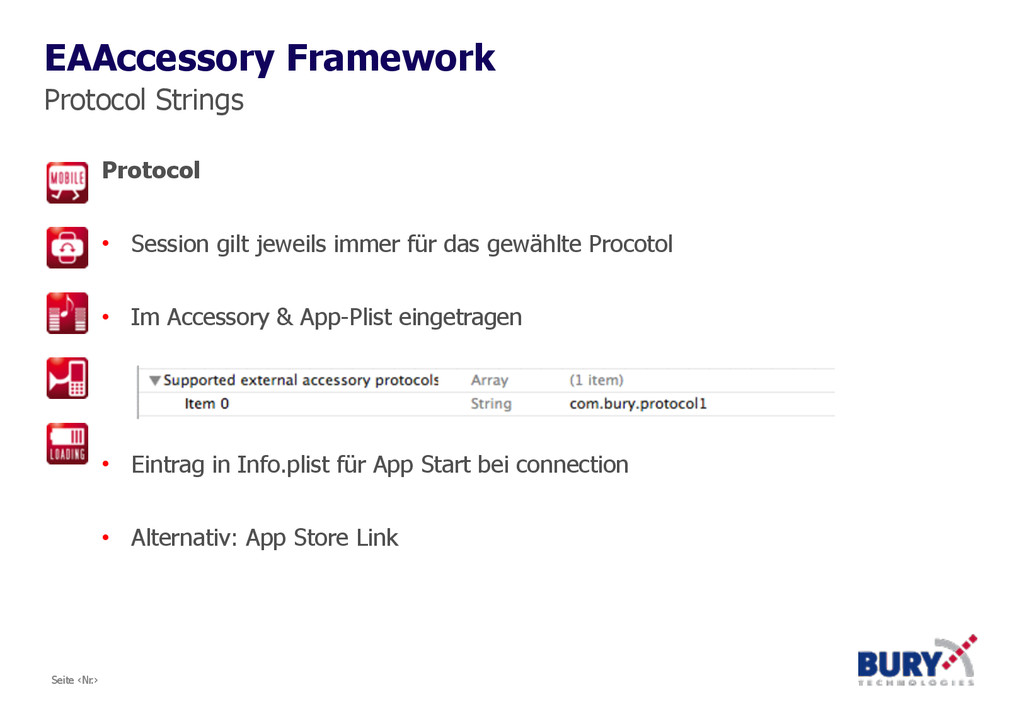

39. Seite ‹Nr.› Seite ‹Nr.› Protocol ! • Session gilt jeweils immer für das gewählte Procotol ! • Im Accessory & App-Plist eingetragen ! ! ! • Eintrag in Info.plist für App Start bei connection ! • Alternativ: App Store Link Protocol Strings EAAccessory Framework

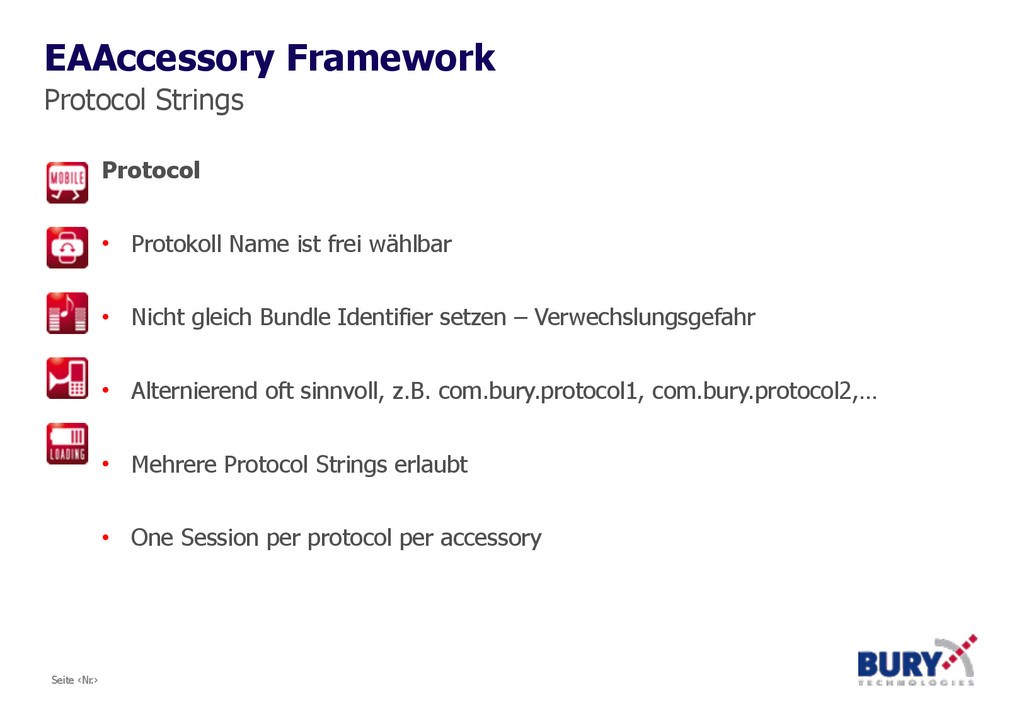

40. Seite ‹Nr.› Seite ‹Nr.› Protocol ! • Protokoll Name ist frei wählbar ! • Nicht gleich Bundle Identifier setzen – Verwechslungsgefahr ! • Alternierend oft sinnvoll, z.B. com.bury.protocol1, com.bury.protocol2,… ! • Mehrere Protocol Strings erlaubt ! • One Session per protocol per accessory Protocol Strings EAAccessory Framework

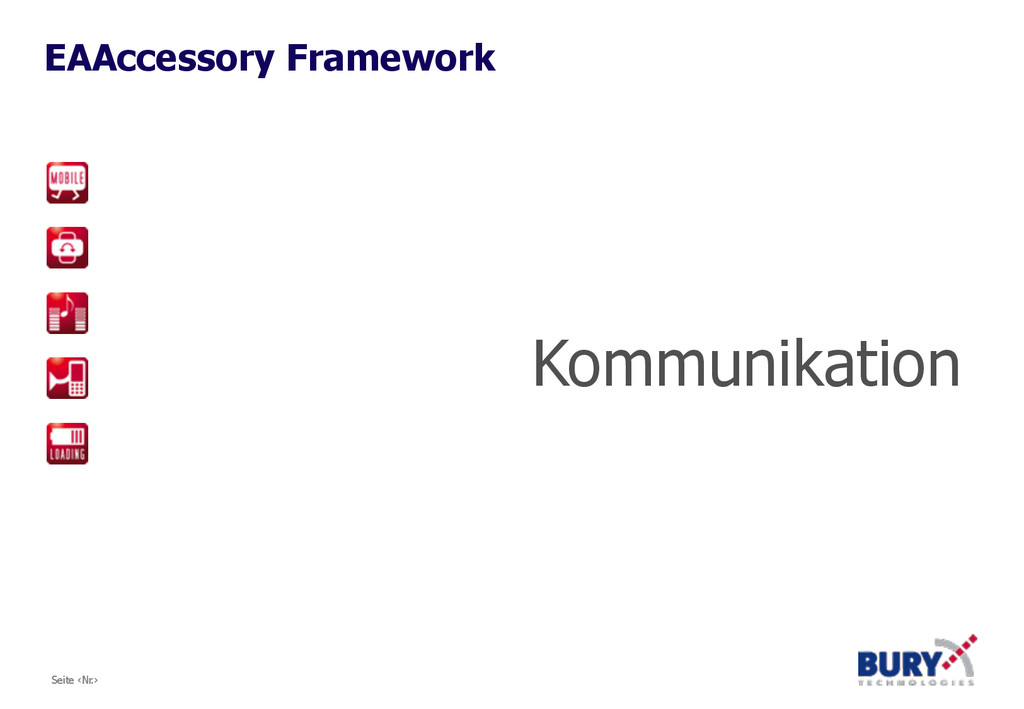

41. Seite ‹Nr.› Seite ‹Nr.› ! ! Kommunikation EAAccessory Framework

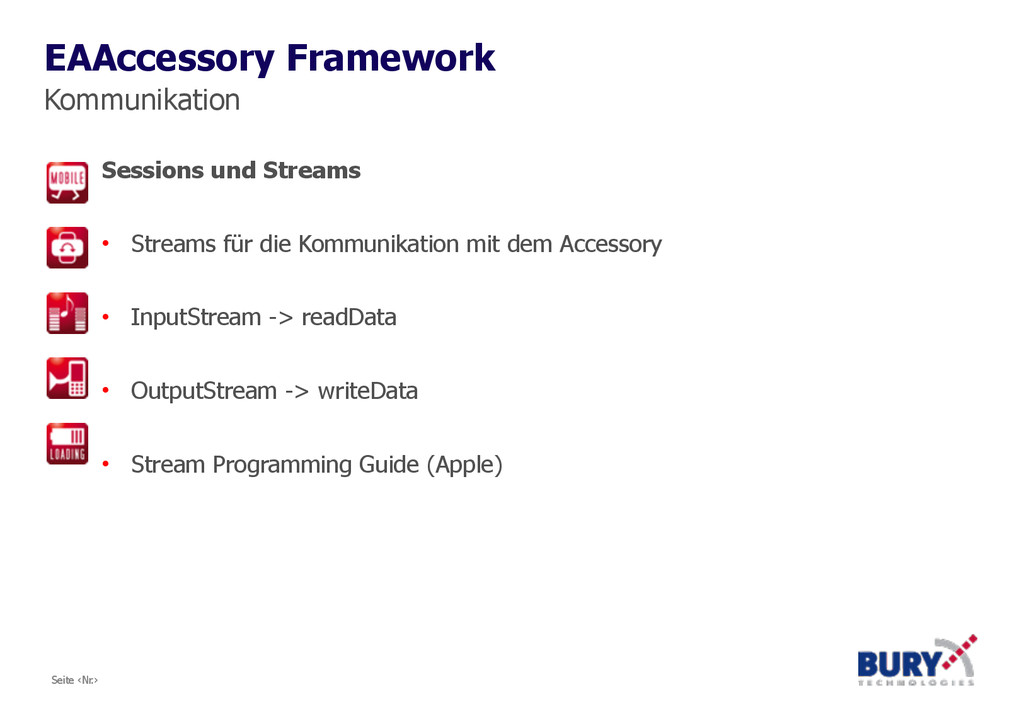

42. Seite ‹Nr.› Seite ‹Nr.› Sessions und Streams ! • Streams für die Kommunikation mit dem Accessory ! • InputStream -> readData ! • OutputStream -> writeData ! • Stream Programming Guide (Apple) Kommunikation EAAccessory Framework

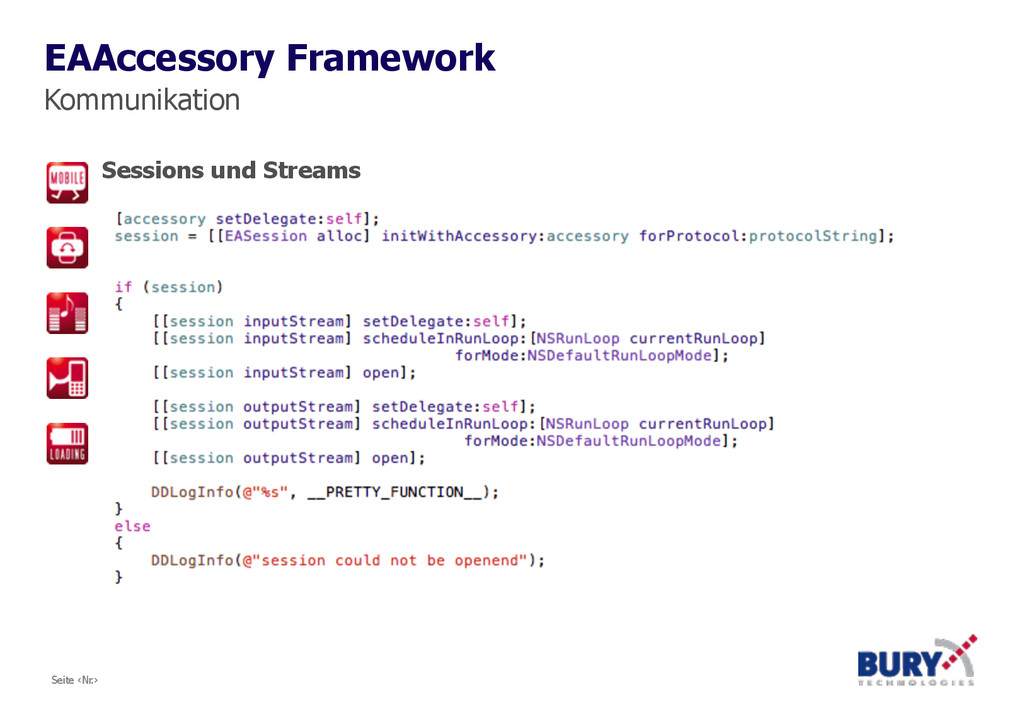

43. Seite ‹Nr.› Seite ‹Nr.› Sessions und Streams Kommunikation EAAccessory Framework

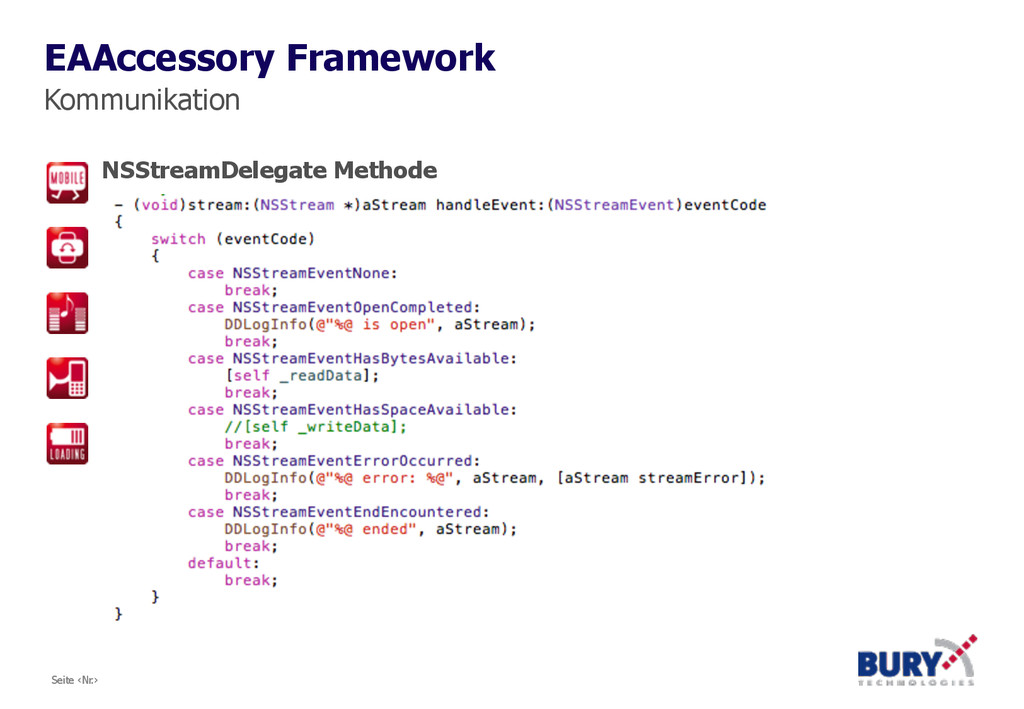

44. Seite ‹Nr.› Seite ‹Nr.› NSStreamDelegate Methode Kommunikation EAAccessory Framework

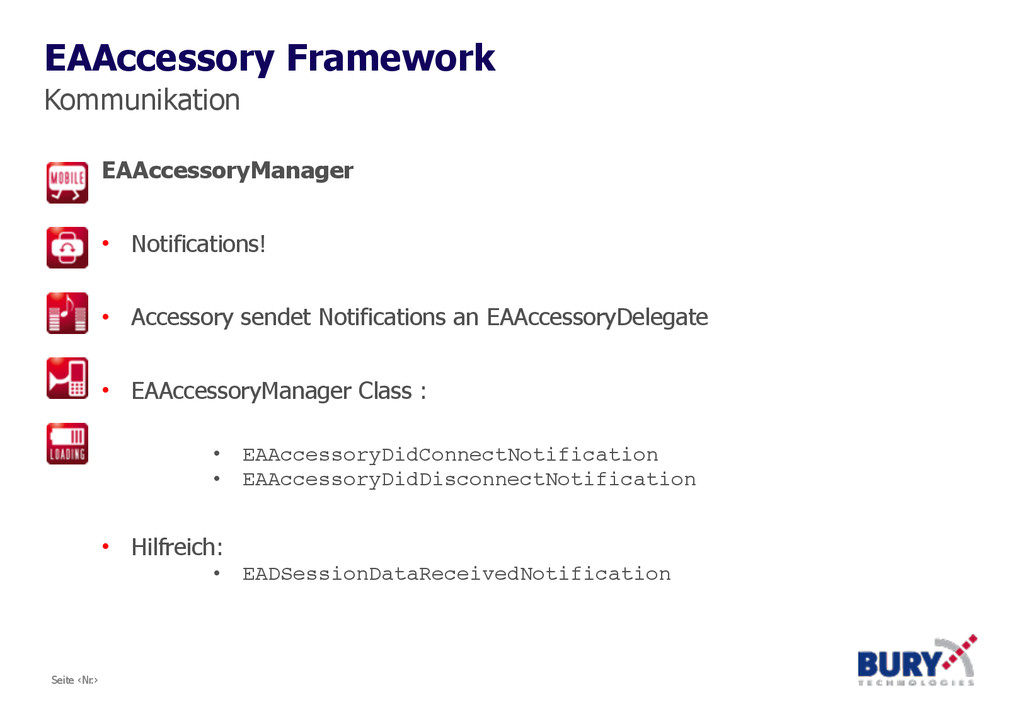

45. Seite ‹Nr.› Seite ‹Nr.› EAAccessoryManager ! • Notifications! ! • Accessory sendet Notifications an EAAccessoryDelegate ! • EAAccessoryManager Class : ! • EAAccessoryDidConnectNotification! • EAAccessoryDidDisconnectNotification! ! • Hilfreich: • EADSessionDataReceivedNotification Kommunikation EAAccessory Framework

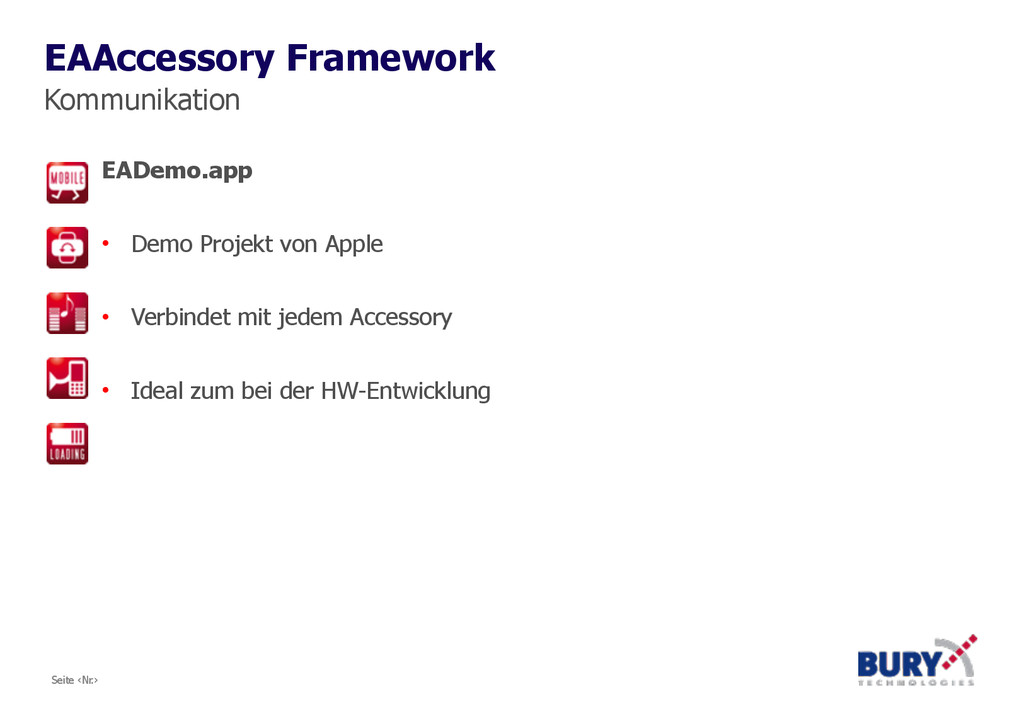

46. Seite ‹Nr.› Seite ‹Nr.› EADemo.app ! • Demo Projekt von Apple ! • Verbindet mit jedem Accessory ! • Ideal zum bei der HW-Entwicklung Kommunikation EAAccessory Framework

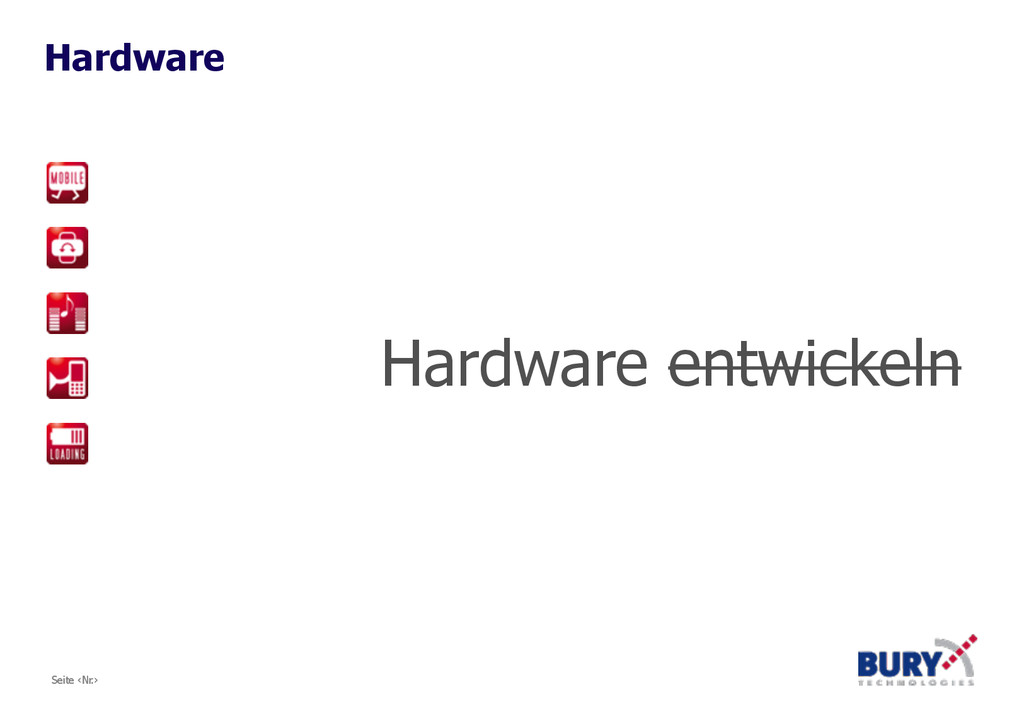

47. Seite ‹Nr.› Seite ‹Nr.› ! ! Hardware entwickeln Hardware

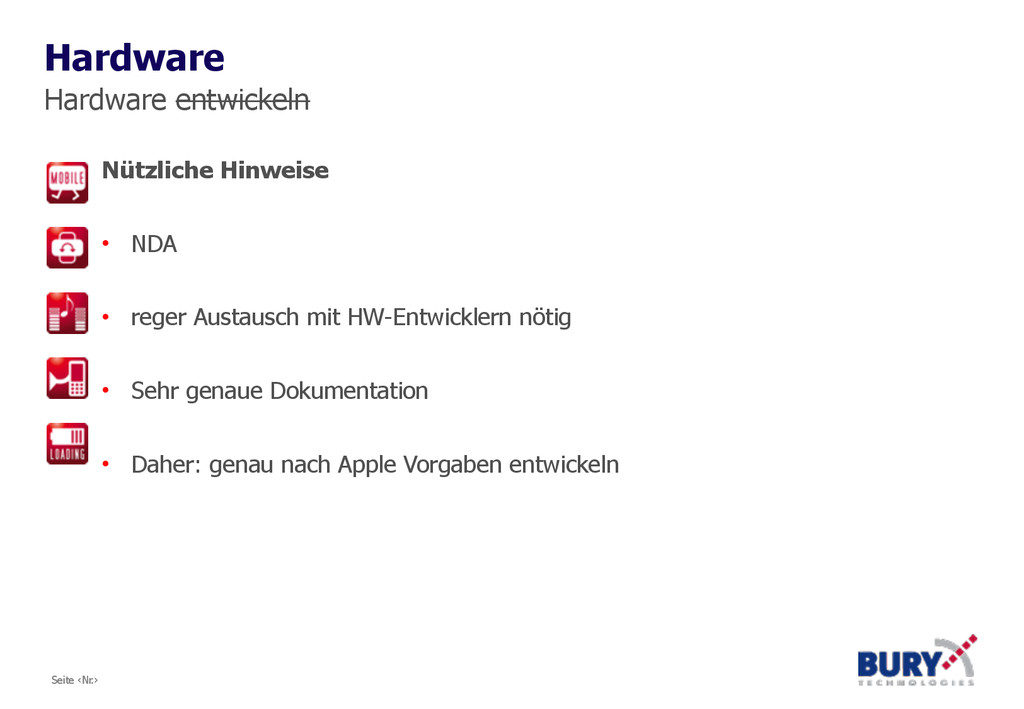

48. Seite ‹Nr.› Seite ‹Nr.› Nützliche Hinweise ! • NDA ! • reger Austausch mit HW-Entwicklern nötig ! • Sehr genaue Dokumentation ! • Daher: genau nach Apple Vorgaben entwickeln Hardware entwickeln Hardware

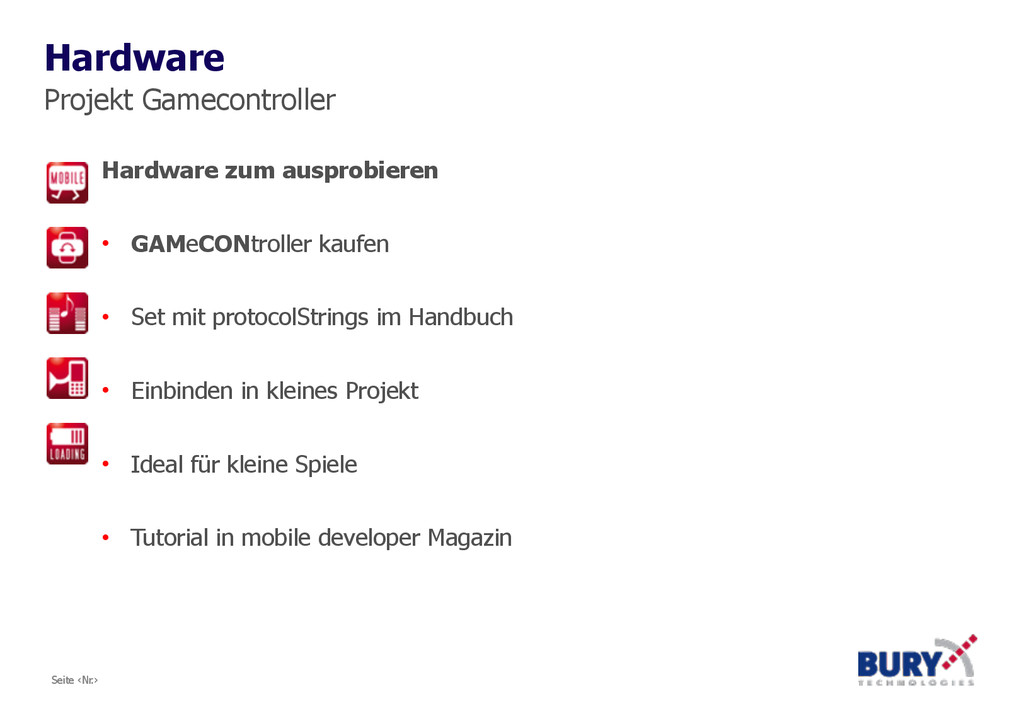

49. Seite ‹Nr.› Seite ‹Nr.› Hardware zum ausprobieren ! • GAMeCONtroller kaufen ! • Set mit protocolStrings im Handbuch ! • Einbinden in kleines Projekt ! • Ideal für kleine Spiele ! • Tutorial in mobile developer Magazin Projekt Gamecontroller Hardware

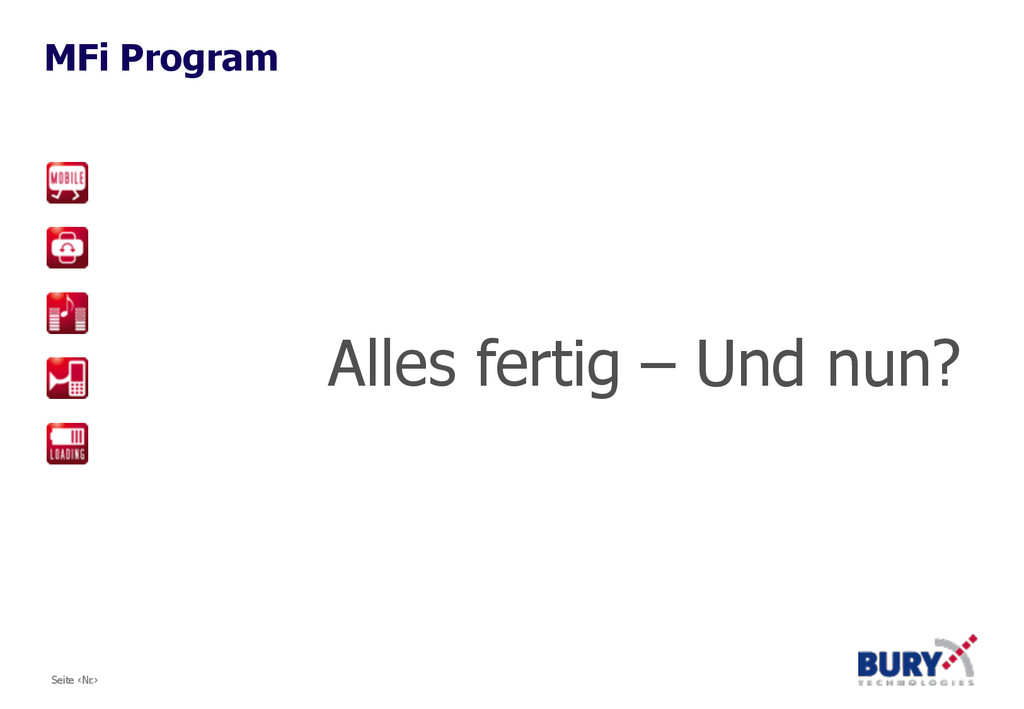

50. Seite ‹Nr.› Seite ‹Nr.› ! ! Alles fertig – Und nun? MFi Program

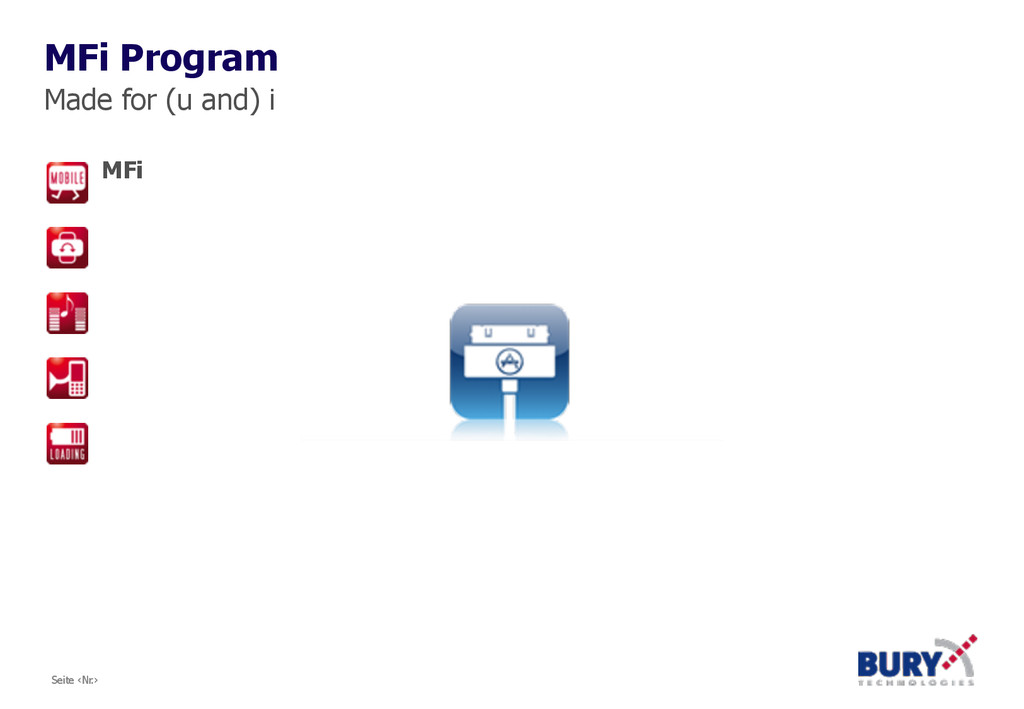

51. Seite ‹Nr.› Seite ‹Nr.› MFi Made for (u and) i MFi Program

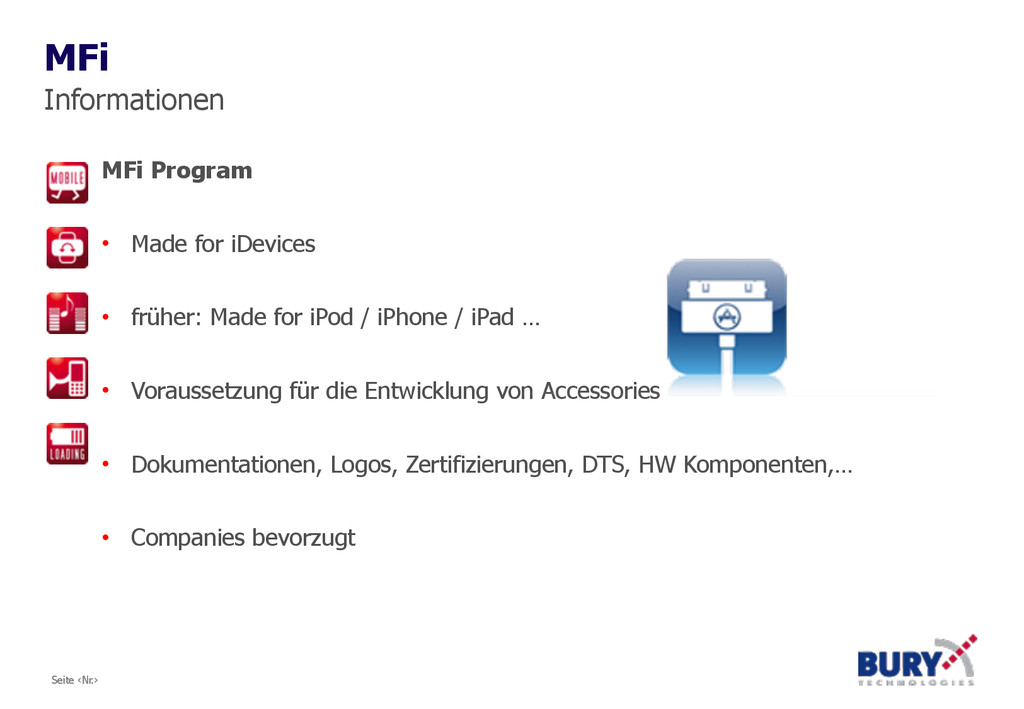

52. Seite ‹Nr.› Seite ‹Nr.› MFi Program ! • Made for iDevices ! • früher: Made for iPod / iPhone / iPad … ! • Voraussetzung für die Entwicklung von Accessories ! • Dokumentationen, Logos, Zertifizierungen, DTS, HW Komponenten,… ! • Companies bevorzugt Informationen MFi

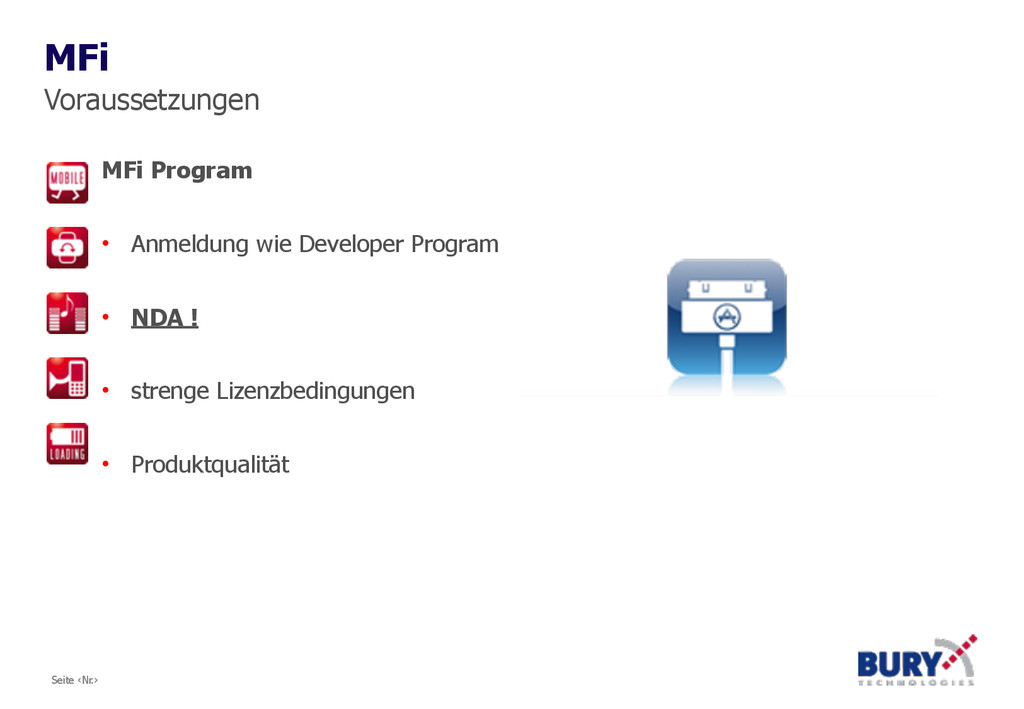

53. Seite ‹Nr.› Seite ‹Nr.› ! ! ! ! Voraussetzungen MFi MFi Program ! • Anmeldung wie Developer Program ! • NDA ! ! • strenge Lizenzbedingungen ! • Produktqualität ! ! ! ! ! !
54. Seite ‹Nr.› Seite ‹Nr.› ! ! ! ! Der Lohn für die Mühen MFi

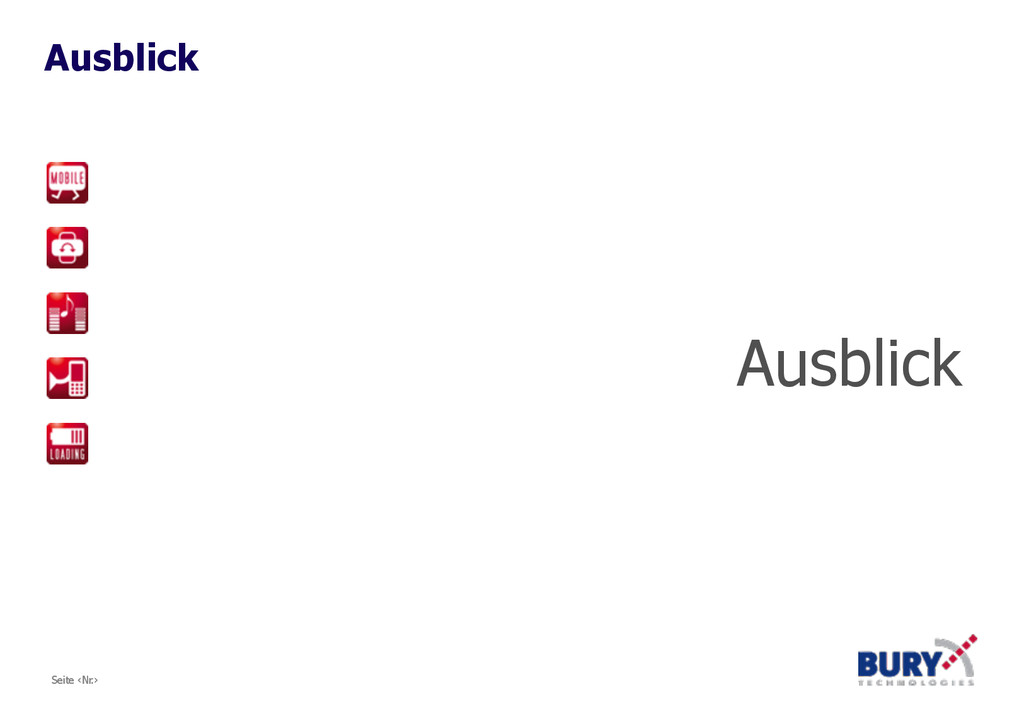

55. Seite ‹Nr.› Seite ‹Nr.› ! ! Ausblick Ausblick
56. Seite ‹Nr.› Seite ‹Nr.› Vielen Dank
 für Ihre Aufmerksamkeit! Michal Gralak ! BURY GmbH & Co. KG Robert-Koch-Str. 1-7 32425 Löhne ! Tel.: +49 (0)5732 / 9706-240 Fax: +49 (0)5732 / 9706-99 Mobil: +49 151 16369 240 E-Mail: gralak@bury.com
