現場で生きる！ネットワークエンジニアの基本コマンド入門

「ping通らない…でもどこが悪いの？」
そんなときに役立つ“現場で生きる”ネットワークコマンド入門。
叩くだけじゃ終わらない。理解が深まる。
エンジニアなら絶対知っておきたい基本を詰め込みました。

Transcript

1. 現場で⽣きる！ ネットワークエンジニアの基本コマンド⼊⾨ 2025.10.30 ©miyatam3551
2. 本⽇お話しすること 1 はじめに - ネットワーク基礎知識 2 実践！ネットワークコマンド (Ubuntu編) 3 まとめ 1
3. 00 0. はじめに - ネットワーク基礎知識 2

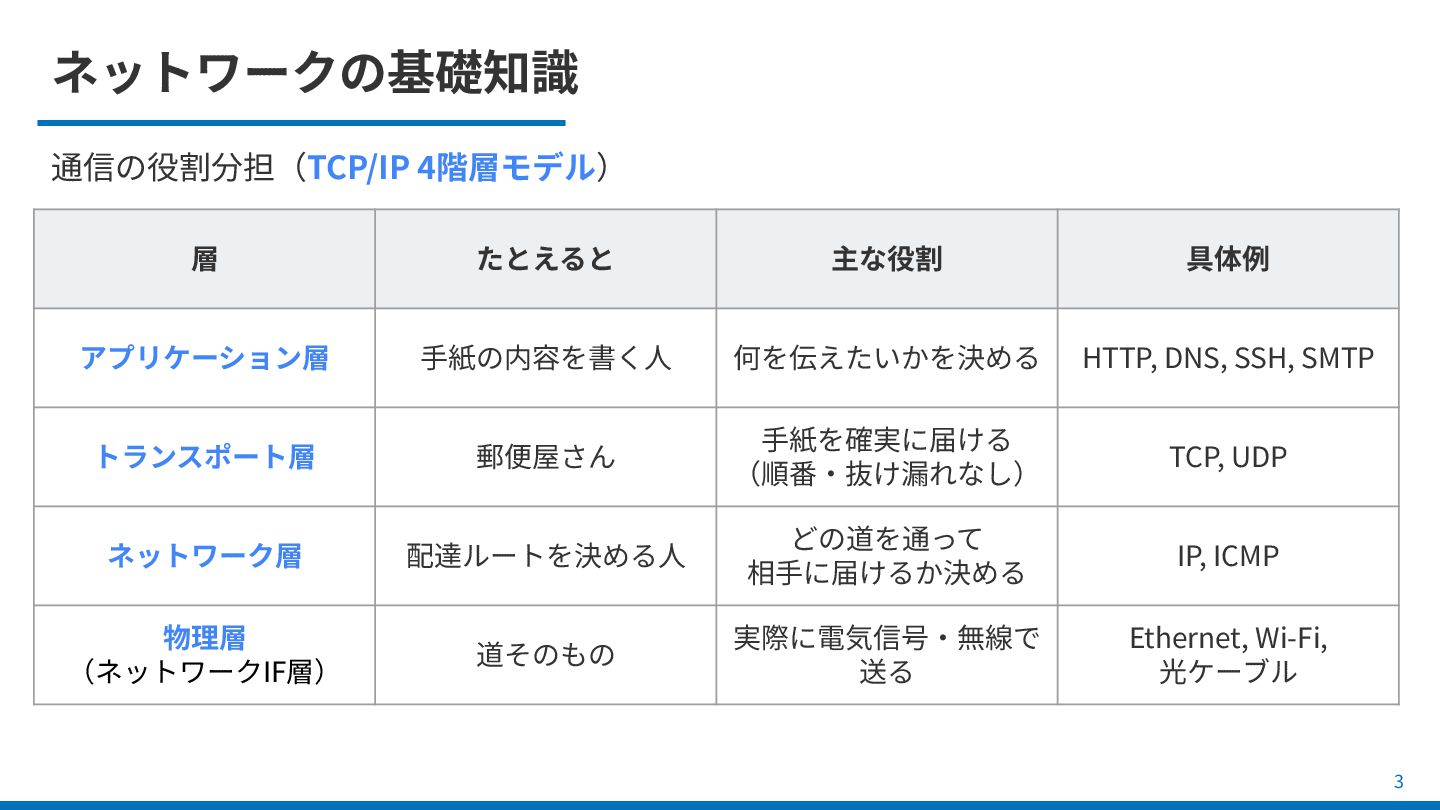

4. ネットワークの基礎知識 通信の役割分担（TCP/IP 4階層モデル） 層 たとえると 主な役割 具体例 アプリケーション層 ⼿紙の内容を書く⼈ 何を伝えたいかを決める HTTP, DNS, SSH, SMTP トランスポート層 郵便屋さん ⼿紙を確実に届ける （順番‧抜け漏れなし） TCP, UDP ネットワーク層 配達ルートを決める⼈ どの道を通って 相⼿に届けるか決める IP, ICMP 物理層 （ネットワークIF層） 道そのもの 実際に電気信号‧無線で 送る Ethernet, Wi-Fi, 光ケーブル 3
5. 01 1. 実践！ネットワークコマンド (Ubuntu編) 5

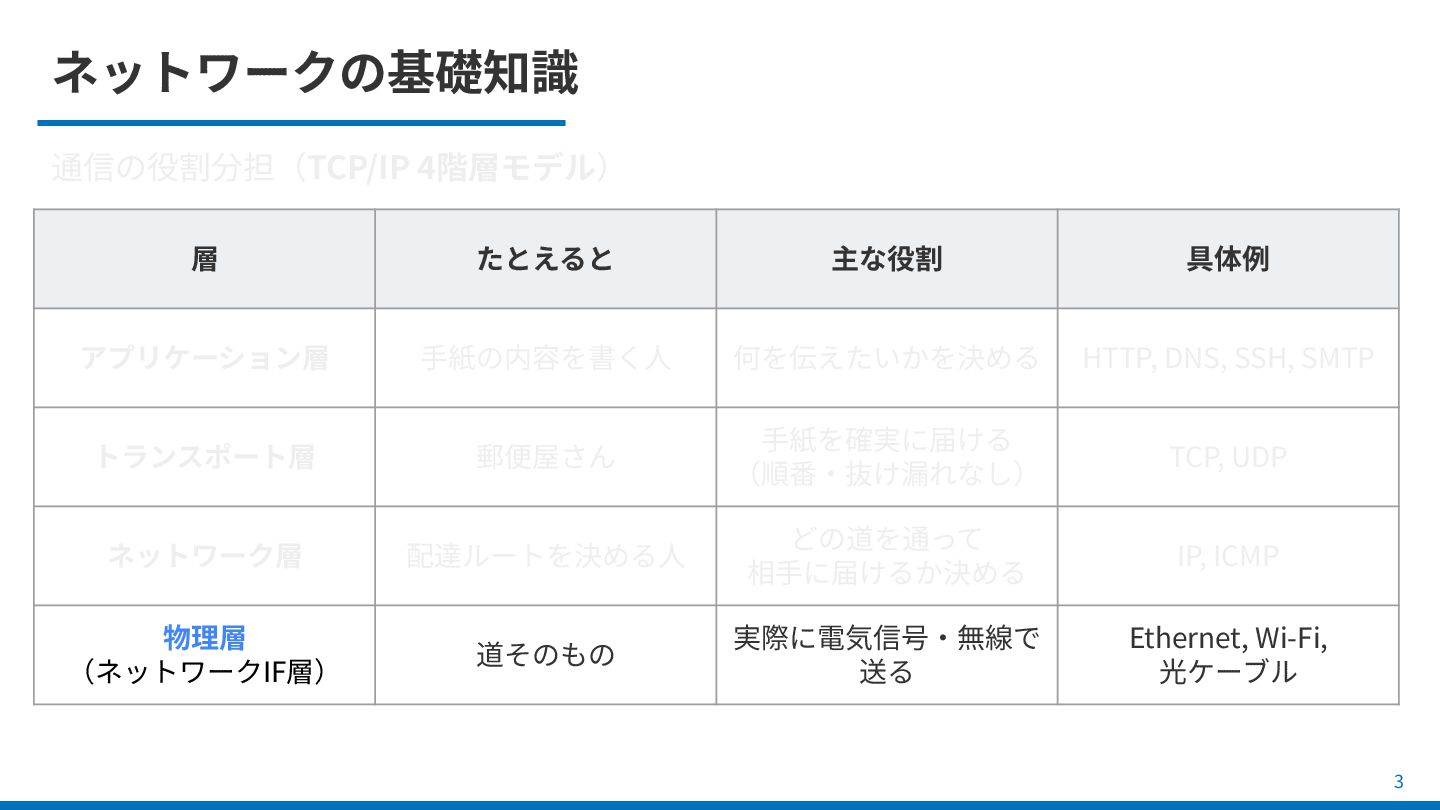

6. ネットワークの基礎知識 通信の役割分担（TCP/IP 4階層モデル） 層 たとえると 主な役割 具体例 アプリケーション層 ⼿紙の内容を書く⼈ 何を伝えたいかを決める HTTP, DNS, SSH, SMTP トランスポート層 郵便屋さん ⼿紙を確実に届ける （順番‧抜け漏れなし） TCP, UDP ネットワーク層 配達ルートを決める⼈ どの道を通って 相⼿に届けるか決める IP, ICMP 物理層 （ネットワークIF層） 道そのもの 実際に電気信号‧無線で 送る Ethernet, Wi-Fi, 光ケーブル 3

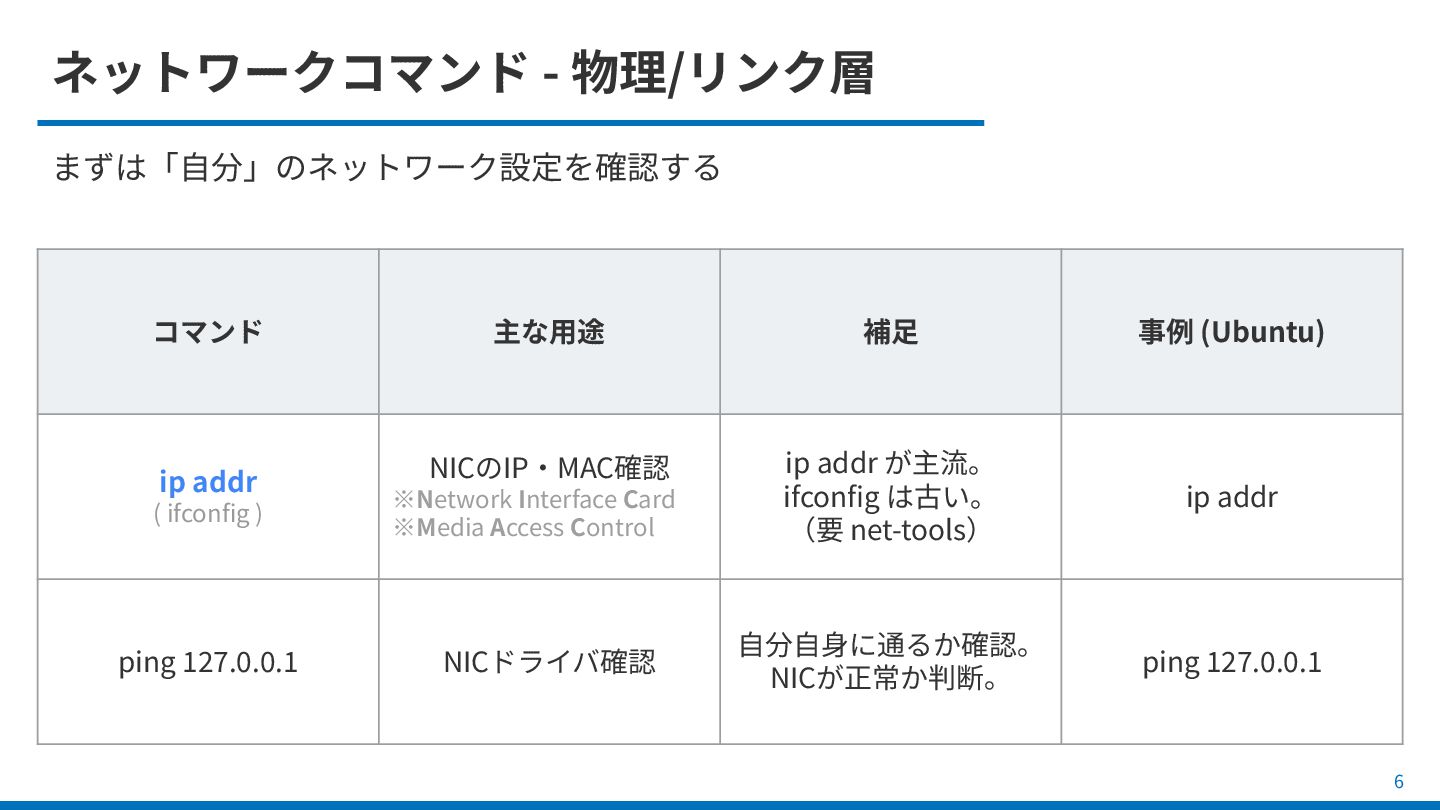

7. ネットワークコマンド - 物理/リンク層 まずは「⾃分」のネットワーク設定を確認する コマンド 主な⽤途 補⾜ 事例 (Ubuntu) ip addr ( ifconfig ) NICのIP‧MAC確認 ※Network Interface Card ※Media Access Control ip addr が主流。 ifconfig は古い。 （要 net-tools） ip addr ping 127.0.0.1 NICドライバ確認 ⾃分⾃⾝に通るか確認。 NICが正常か判断。 ping 127.0.0.1 6

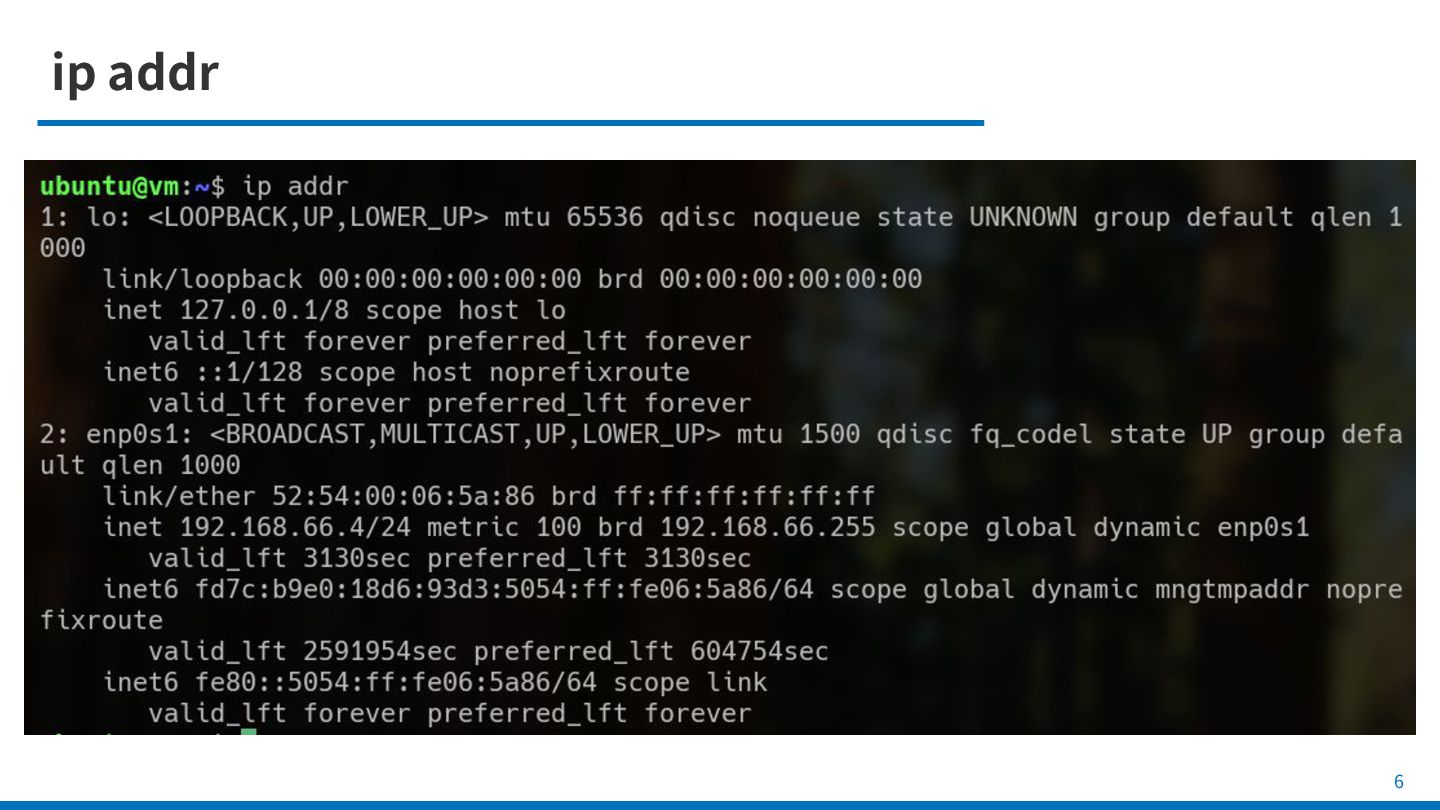

8. ip addr 6

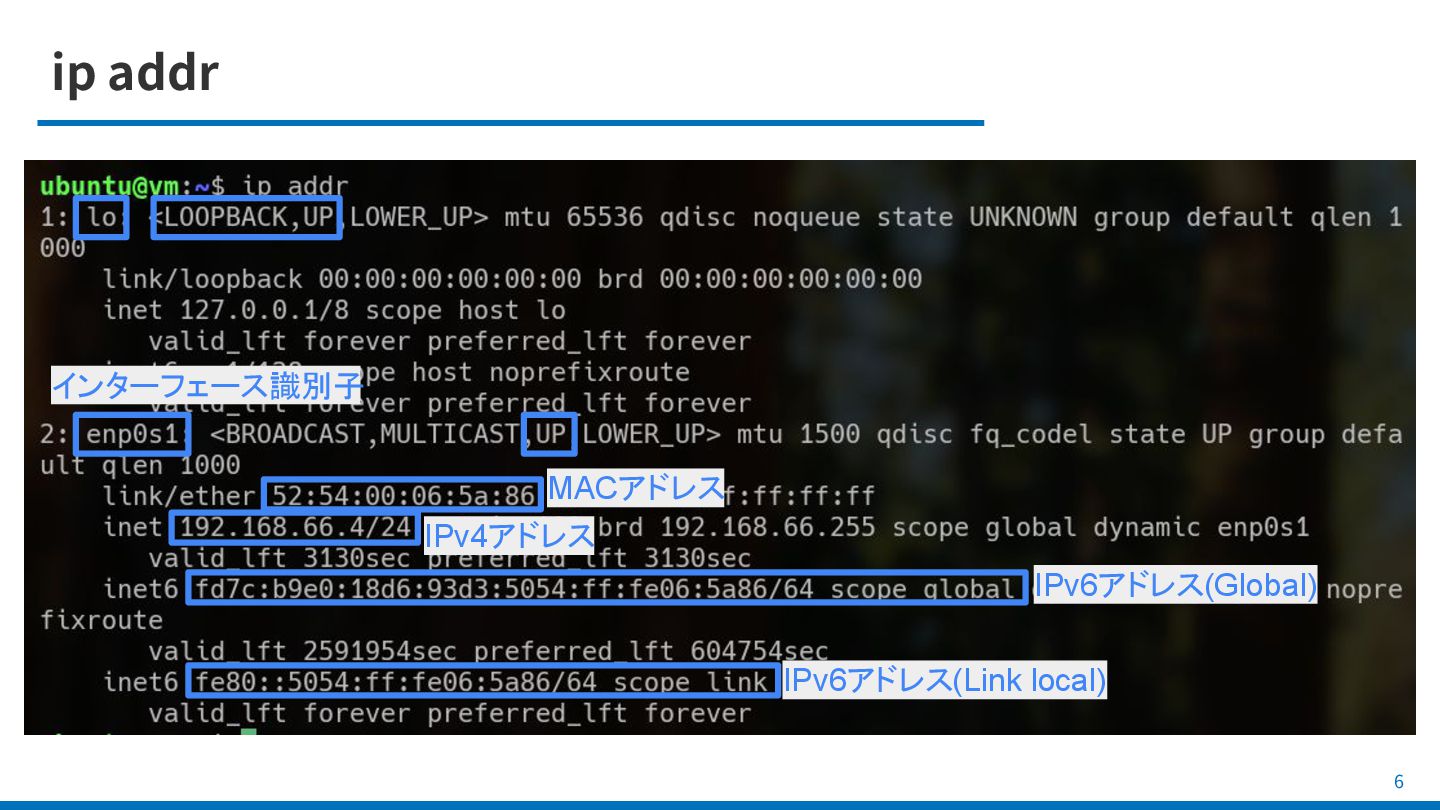

9. ip addr 6 インターフェース識別子 MACアドレス IPv4アドレス IPv6アドレス(Global) IPv6アドレス(Link local)

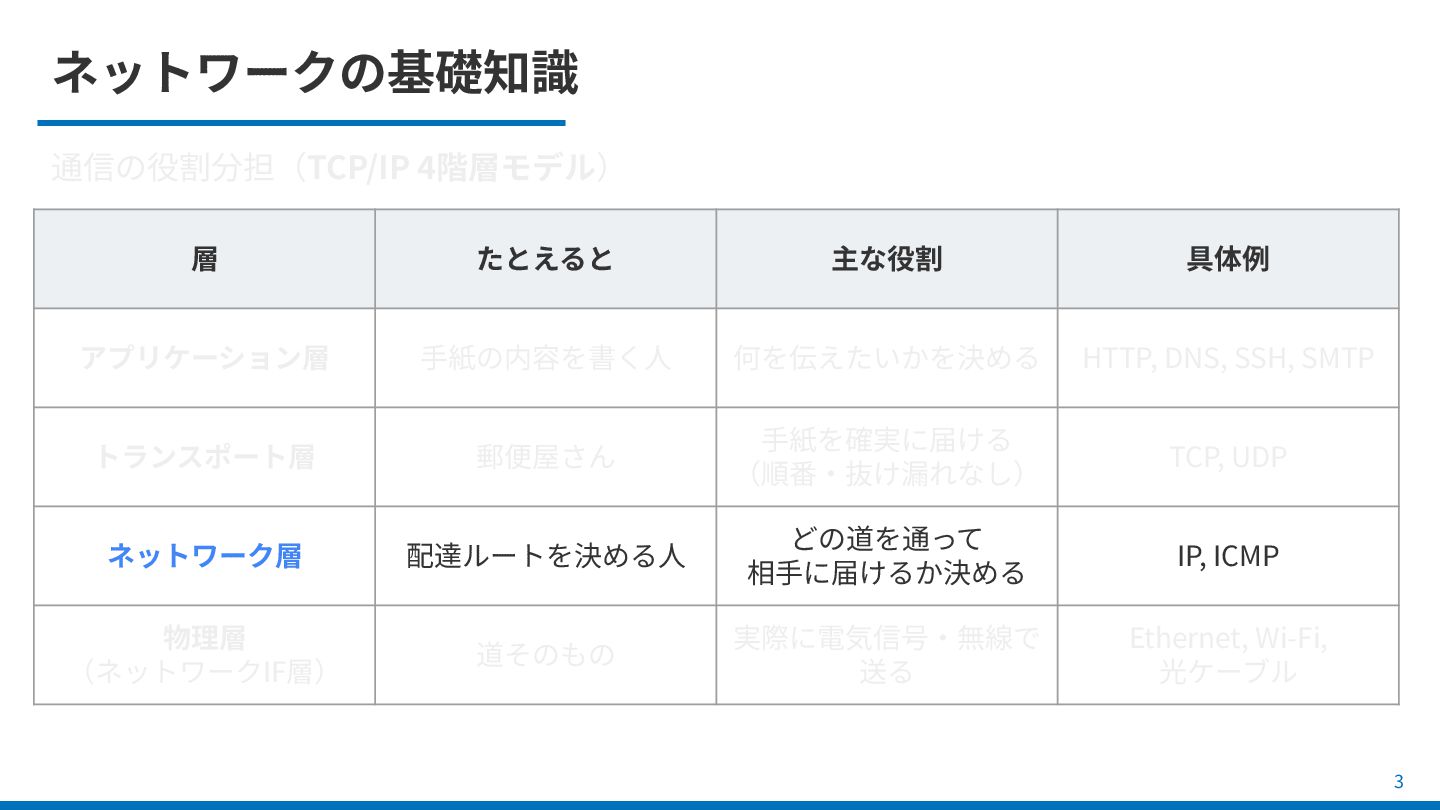

10. ネットワークの基礎知識 通信の役割分担（TCP/IP 4階層モデル） 層 たとえると 主な役割 具体例 アプリケーション層 ⼿紙の内容を書く⼈ 何を伝えたいかを決める HTTP, DNS, SSH, SMTP トランスポート層 郵便屋さん ⼿紙を確実に届ける （順番‧抜け漏れなし） TCP, UDP ネットワーク層 配達ルートを決める⼈ どの道を通って 相⼿に届けるか決める IP, ICMP 物理層 （ネットワークIF層） 道そのもの 実際に電気信号‧無線で 送る Ethernet, Wi-Fi, 光ケーブル 3

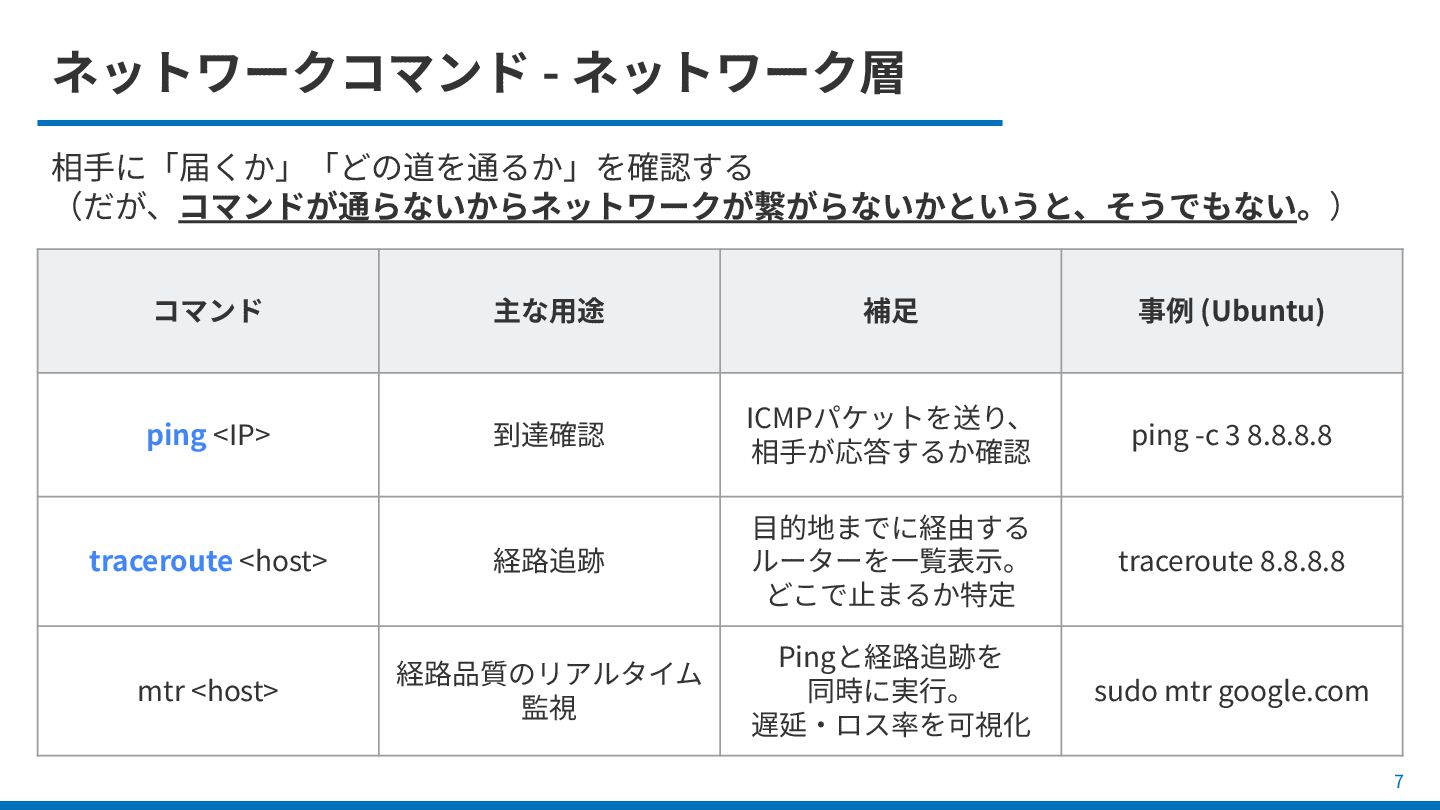

11. ネットワークコマンド - ネットワーク層 相⼿に「届くか」「どの道を通るか」を確認する （だが、コマンドが通らないからネットワークが繋がらないかというと、そうでもない。） コマンド 主な⽤途 補⾜ 事例 (Ubuntu) ping <IP> 到達確認 ICMPパケットを送り、 相⼿が応答するか確認 ping -c 3 8.8.8.8 traceroute <host> 経路追跡 ⽬的地までに経由する ルーターを⼀覧表⽰。 どこで⽌まるか特定 traceroute 8.8.8.8 mtr <host> 経路品質のリアルタイム 監視 Pingと経路追跡を 同時に実⾏。 遅延‧ロス率を可視化 sudo mtr google.com 7

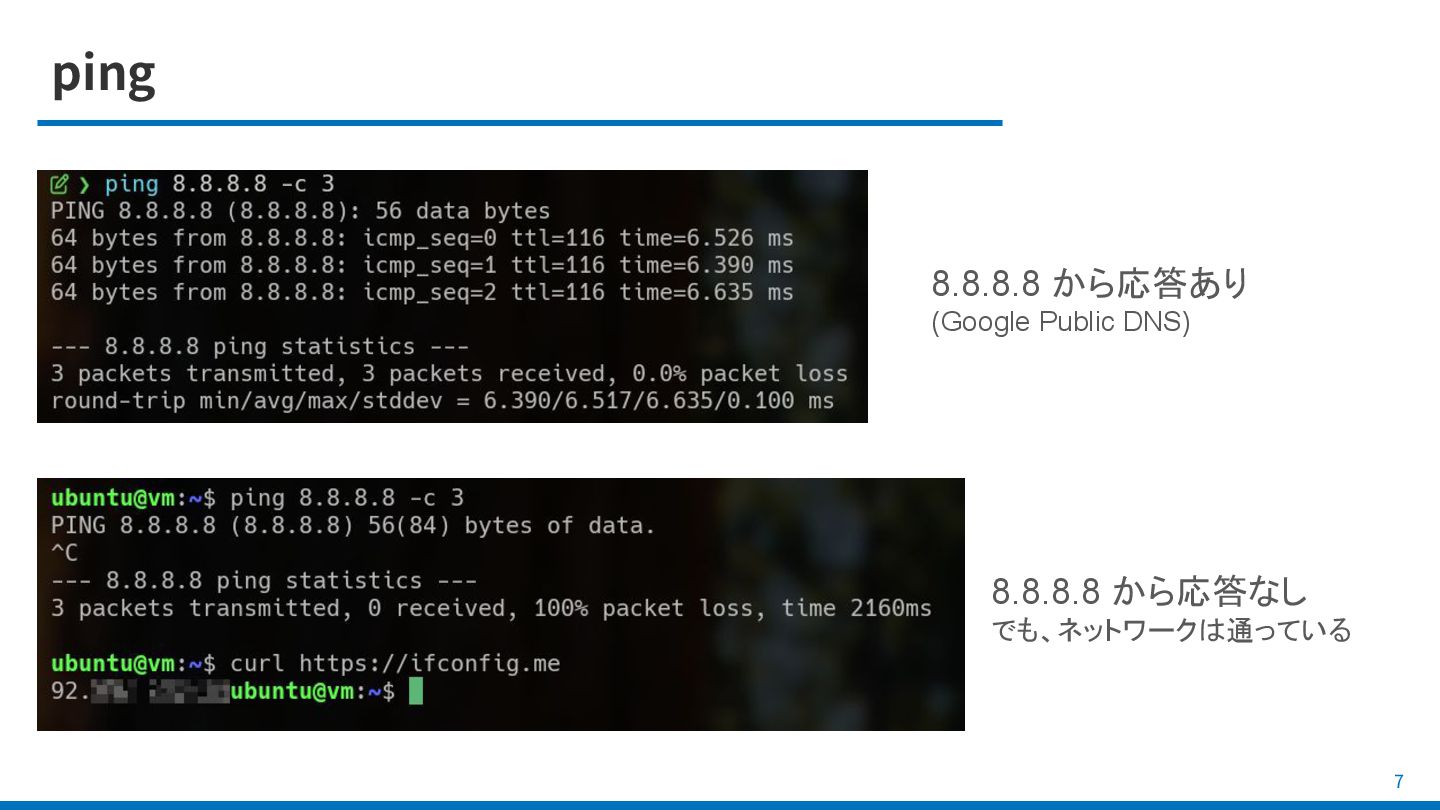

12. ping 7 8.8.8.8 から応答あり (Google Public DNS) 8.8.8.8 から応答なし でも、ネットワークは通っている

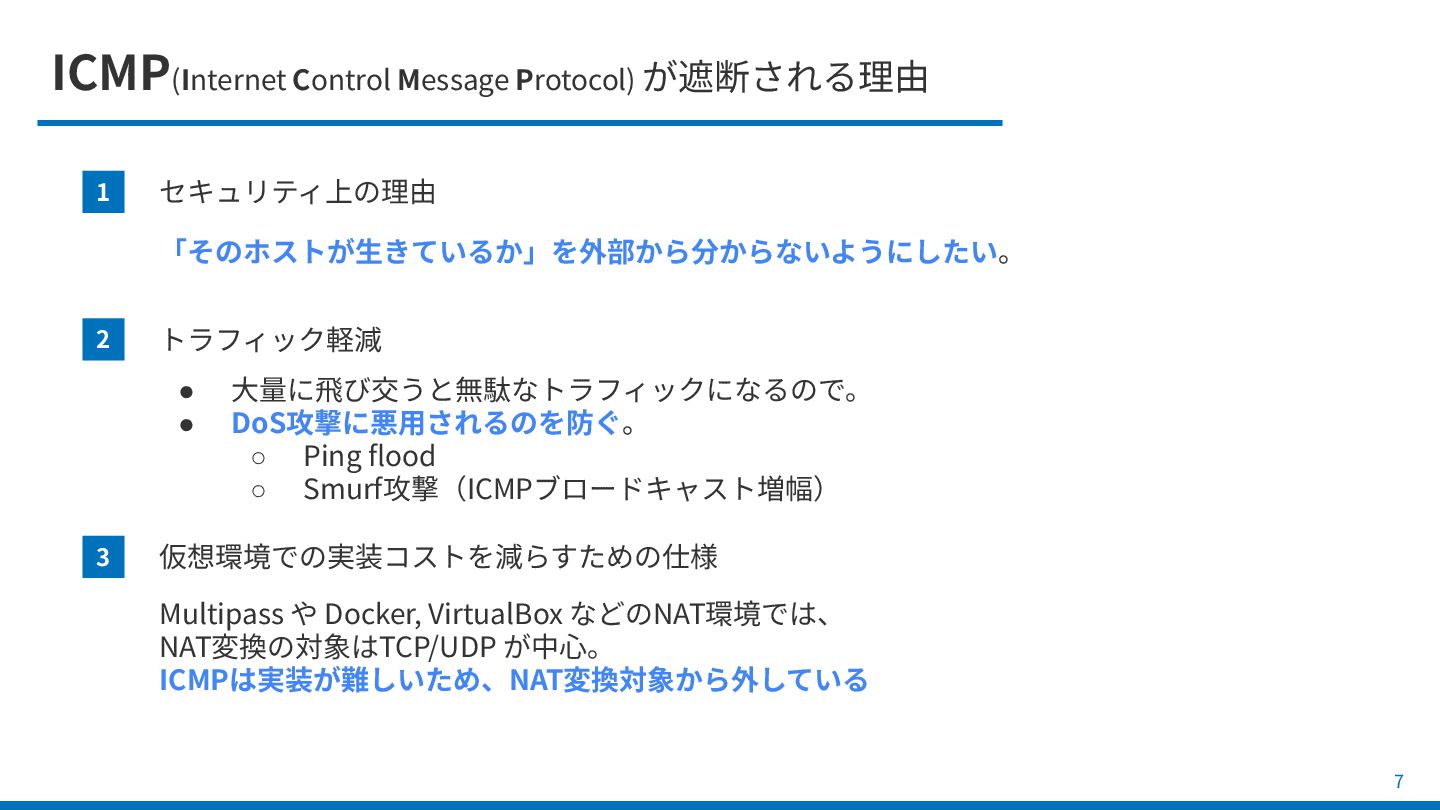

13. ICMP(Internet Control Message Protocol) が遮断される理由 7 1 セキュリティ上の理由 2 トラフィック軽減 3 仮想環境での実装コストを減らすための仕様 「そのホストが⽣きているか」を外部から分からないようにしたい。 • ⼤量に⾶び交うと無駄なトラフィックになるので。 • DoS攻撃に悪⽤されるのを防ぐ。 ◦ Ping flood ◦ Smurf攻撃（ICMPブロードキャスト増幅） Multipass や Docker, VirtualBox などのNAT環境では、 NAT変換の対象はTCP/UDP が中⼼。 ICMPは実装が難しいため、NAT変換対象から外している

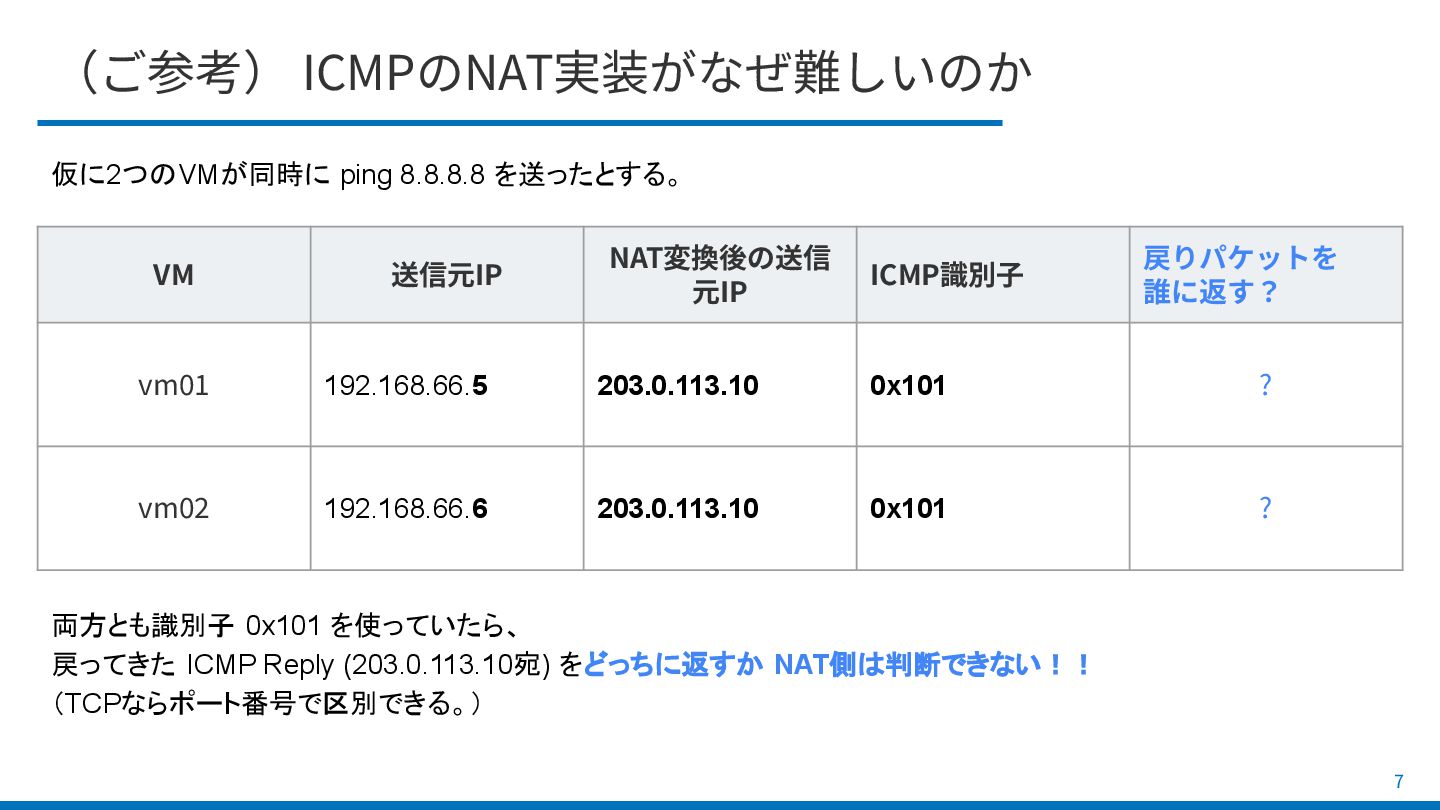

14. （ご参考） ICMPのNAT実装がなぜ難しいのか 7 仮に2つのVMが同時に ping 8.8.8.8 を送ったとする。 VM 送信元IP NAT変換後の送信 元IP ICMP識別⼦ 戻りパケットを 誰に返す？ vm01 192.168.66.5 203.0.113.10 0x101 ? vm02 192.168.66.6 203.0.113.10 0x101 ? 両方とも識別子 0x101 を使っていたら、 戻ってきた ICMP Reply (203.0.113.10宛) をどっちに返すか NAT側は判断できない！！ （TCPならポート番号で区別できる。）

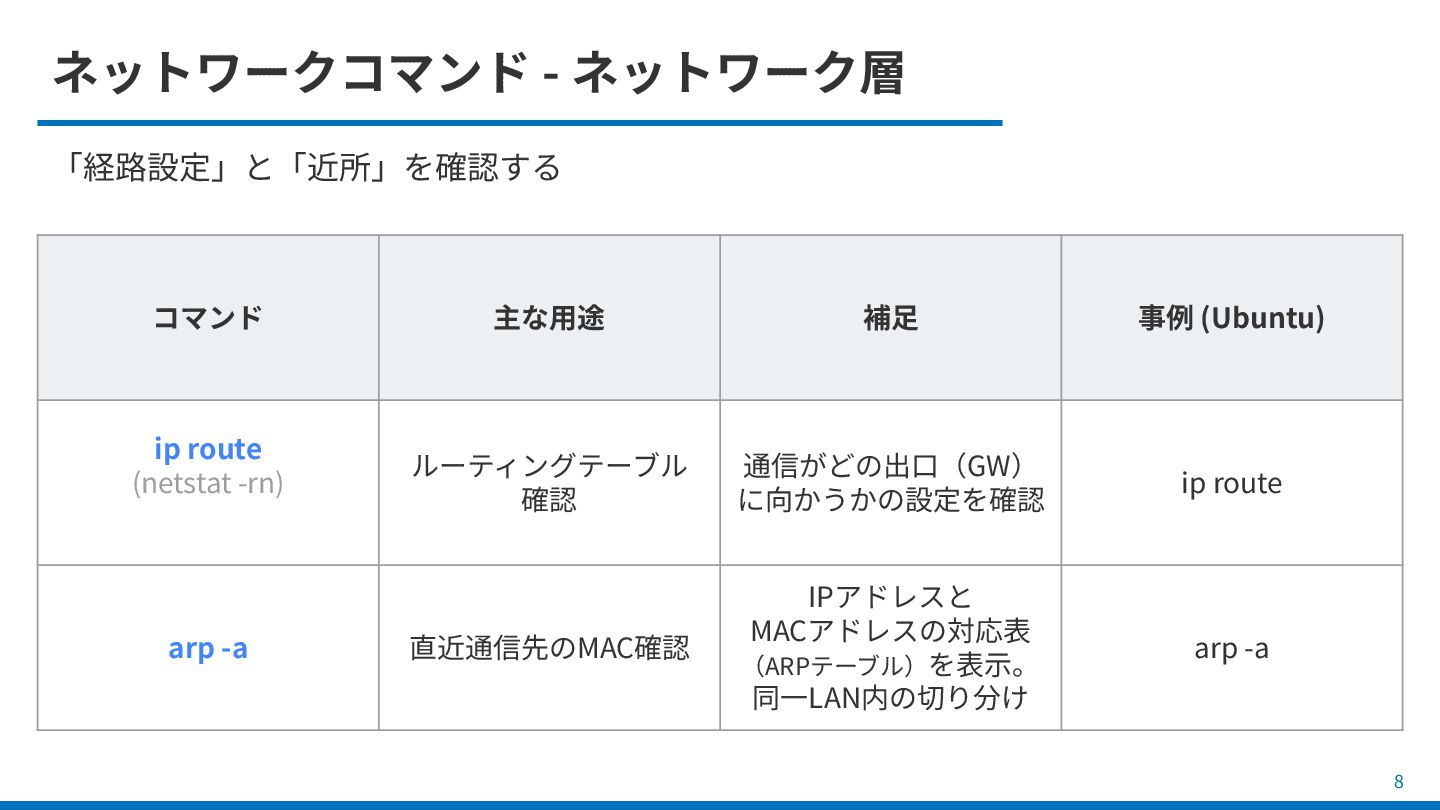

15. ネットワークコマンド - ネットワーク層 「経路設定」と「近所」を確認する コマンド 主な⽤途 補⾜ 事例 (Ubuntu) ip route (netstat -rn) ルーティングテーブル 確認 通信がどの出⼝（GW） に向かうかの設定を確認 ip route arp -a 直近通信先のMAC確認 IPアドレスと MACアドレスの対応表 （ARPテーブル）を表⽰。 同⼀LAN内の切り分け arp -a 8

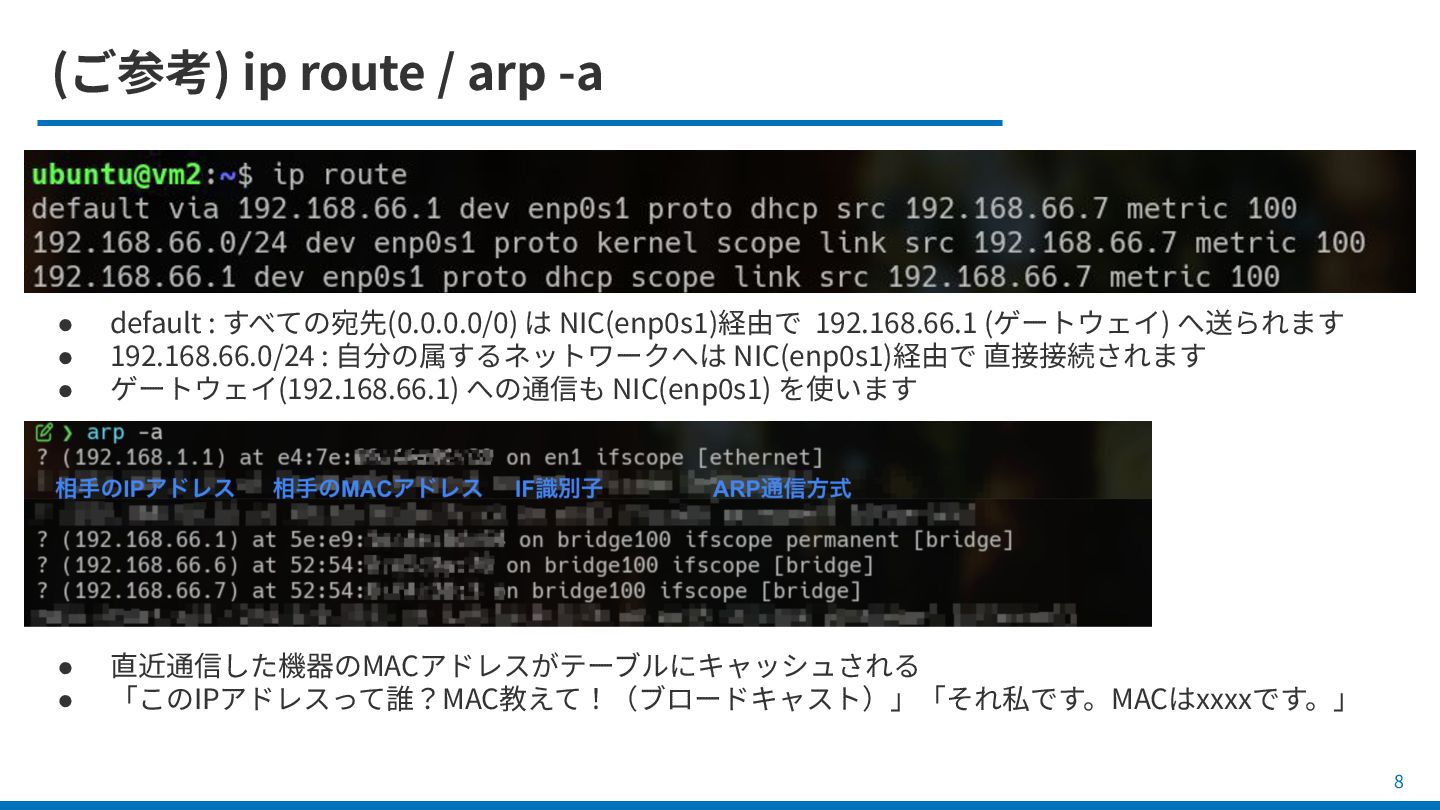

16. (ご参考) ip route / arp -a 8 • default : すべての宛先(0.0.0.0/0) は NIC(enp0s1)経由で 192.168.66.1 (ゲートウェイ) へ送られます • 192.168.66.0/24 : ⾃分の属するネットワークへは NIC(enp0s1)経由で 直接接続されます • ゲートウェイ(192.168.66.1) への通信も NIC(enp0s1) を使います • 直近通信した機器のMACアドレスがテーブルにキャッシュされる • 「このIPアドレスって誰？MAC教えて！（ブロードキャスト）」「それ私です。MACはxxxxです。」

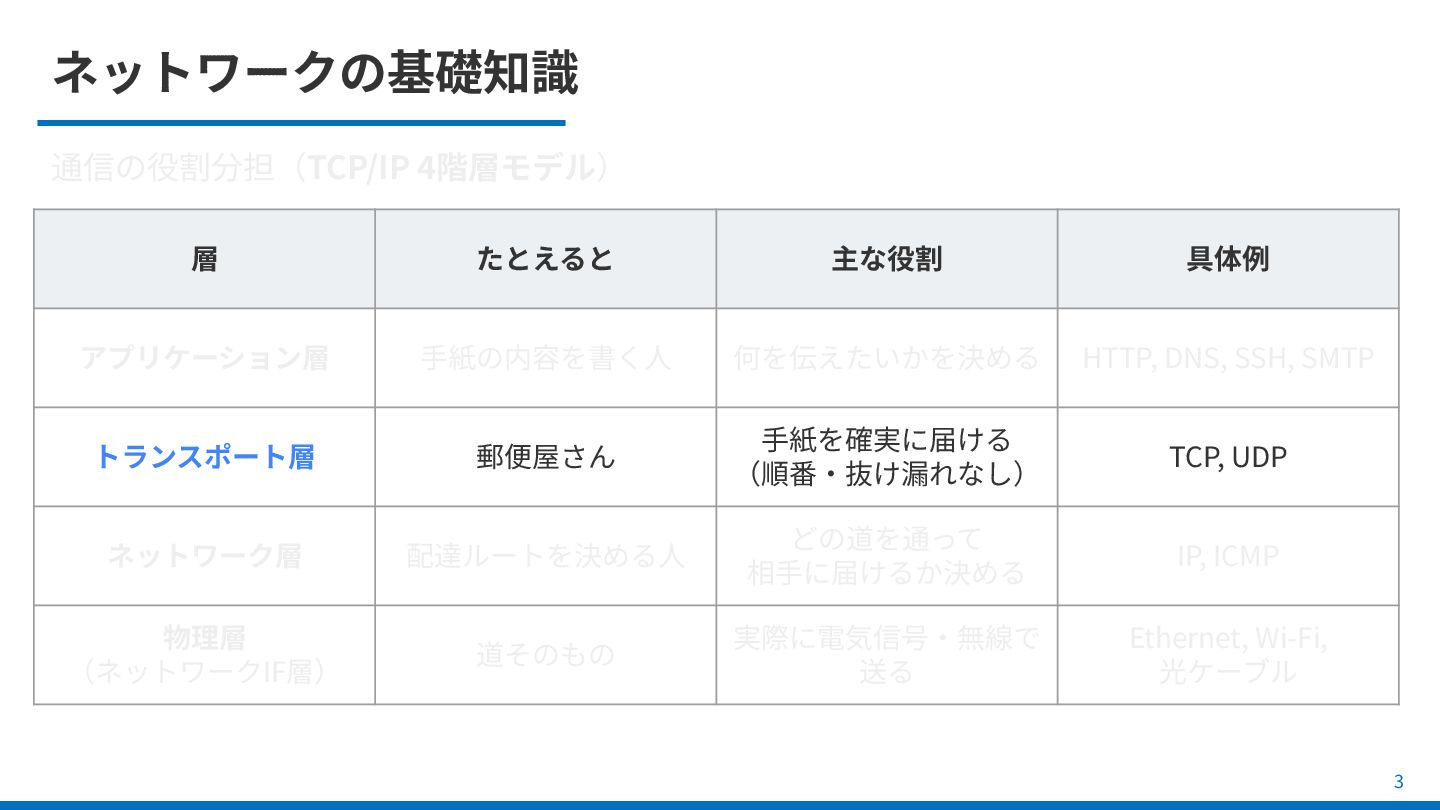

17. ネットワークの基礎知識 通信の役割分担（TCP/IP 4階層モデル） 層 たとえると 主な役割 具体例 アプリケーション層 ⼿紙の内容を書く⼈ 何を伝えたいかを決める HTTP, DNS, SSH, SMTP トランスポート層 郵便屋さん ⼿紙を確実に届ける （順番‧抜け漏れなし） TCP, UDP ネットワーク層 配達ルートを決める⼈ どの道を通って 相⼿に届けるか決める IP, ICMP 物理層 （ネットワークIF層） 道そのもの 実際に電気信号‧無線で 送る Ethernet, Wi-Fi, 光ケーブル 3

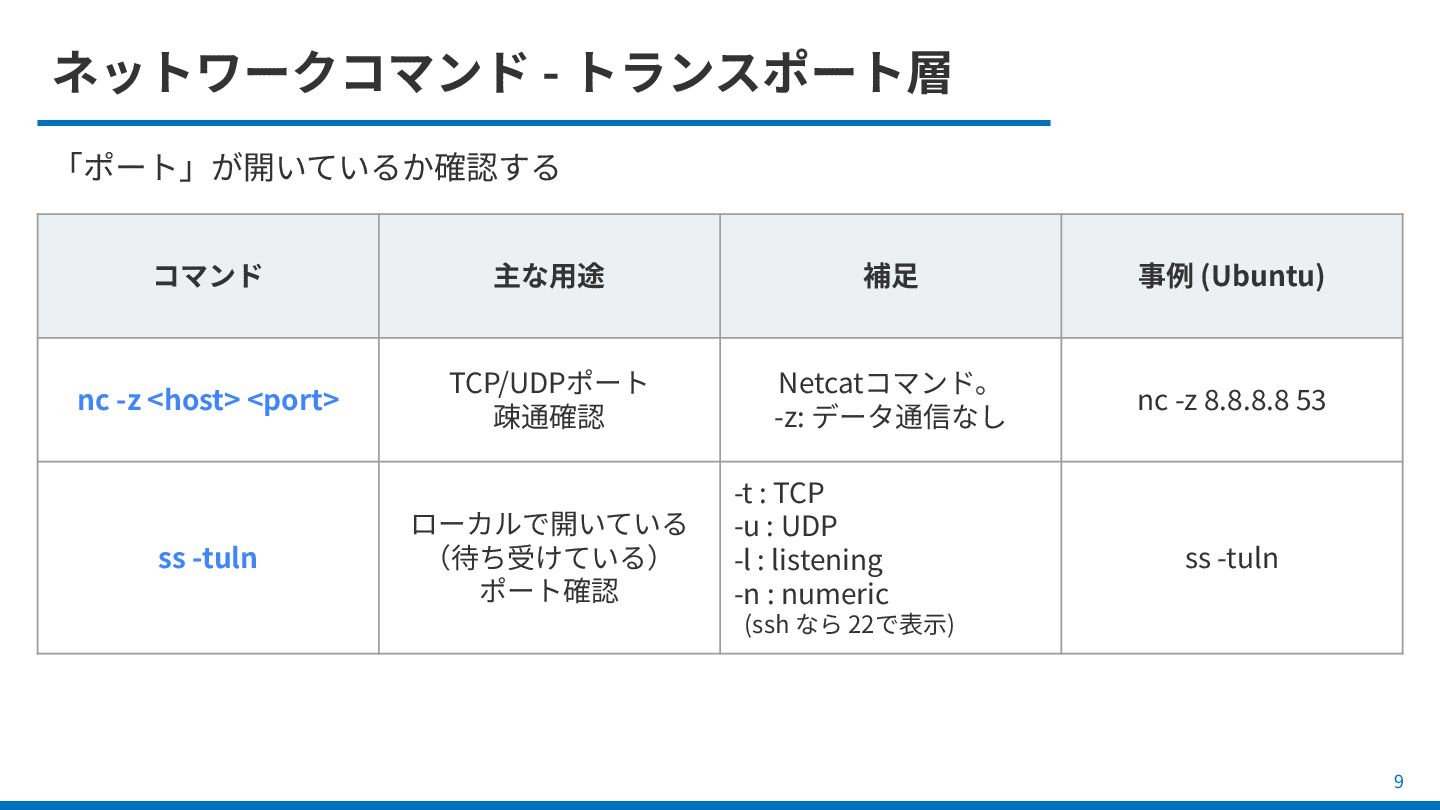

18. ネットワークコマンド - トランスポート層 「ポート」が開いているか確認する コマンド 主な⽤途 補⾜ 事例 (Ubuntu) nc -z <host> <port> TCP/UDPポート 疎通確認 Netcatコマンド。 -z: データ通信なし nc -z 8.8.8.8 53 ss -tuln ローカルで開いている （待ち受けている） ポート確認 -t : TCP -u : UDP -l : listening -n : numeric (ssh なら 22で表⽰) ss -tuln 9

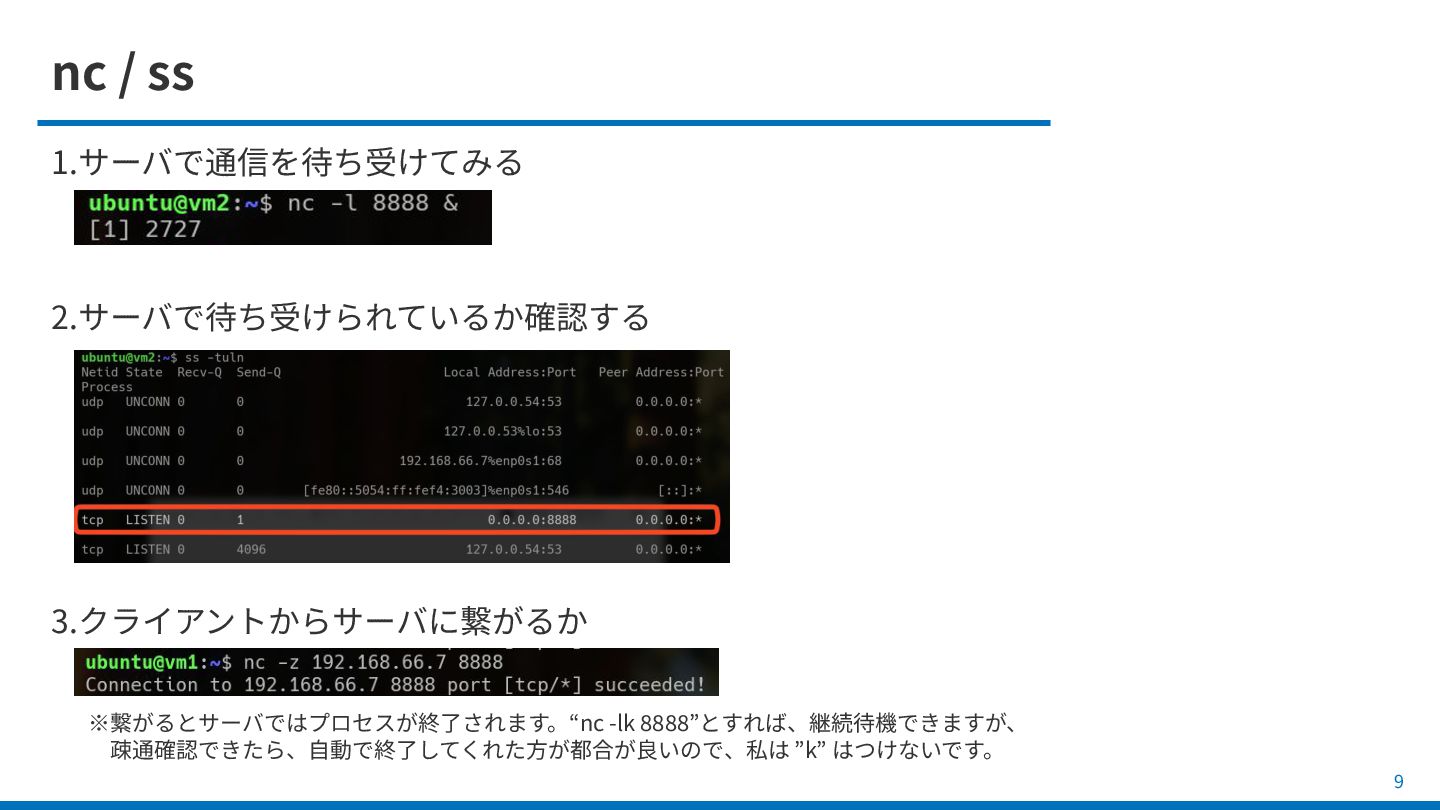

19. nc / ss 9 3.クライアントからサーバに繋がるか 2.サーバで待ち受けられているか確認する 1.サーバで通信を待ち受けてみる ※繋がるとサーバではプロセスが終了されます。“nc -lk 8888”とすれば、継続待機できますが、  疎通確認できたら、⾃動で終了してくれた⽅が都合が良いので、私は ”k” はつけないです。

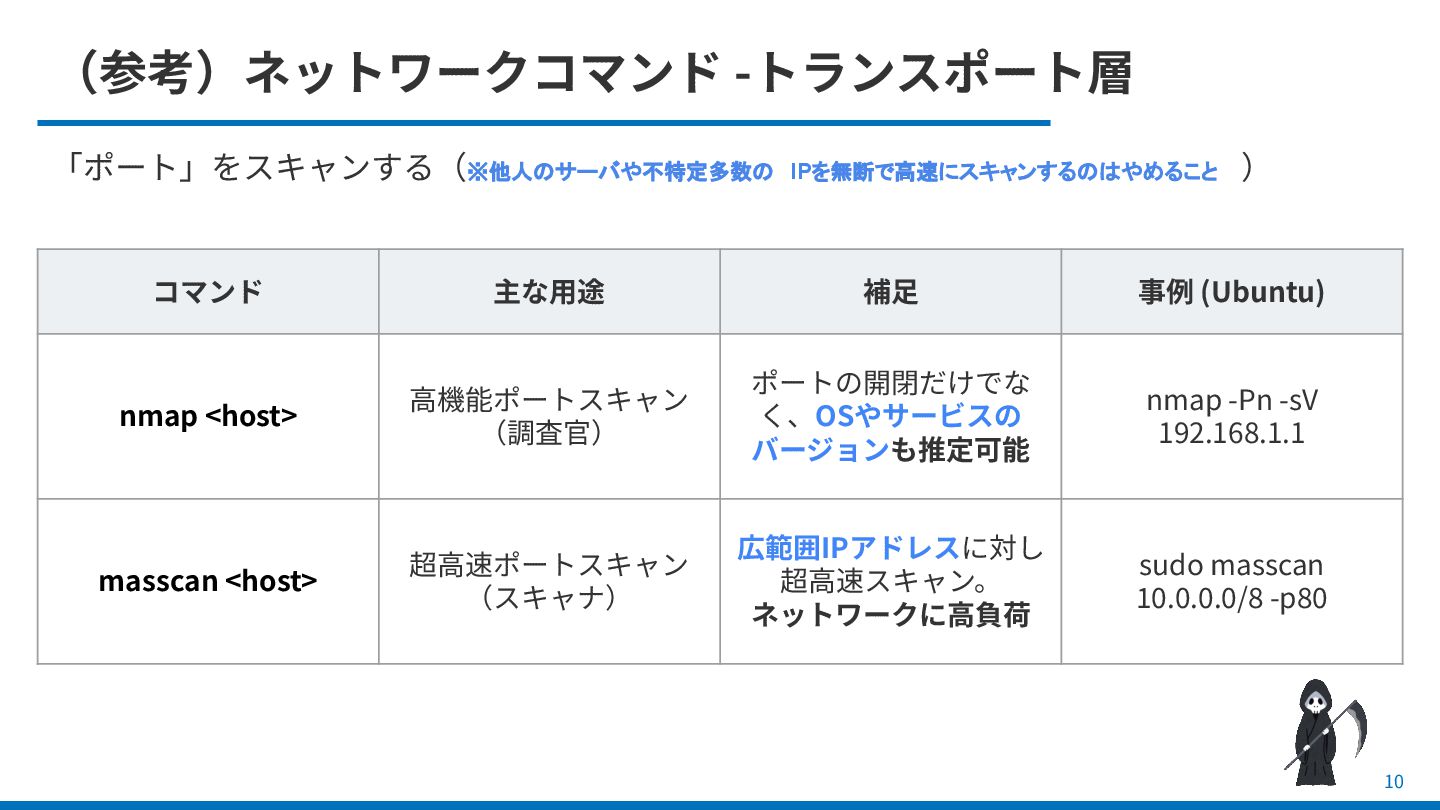

20. （参考）ネットワークコマンド -トランスポート層 「ポート」をスキャンする（※他人のサーバや不特定多数の IPを無断で高速にスキャンするのはやめること ） コマンド 主な⽤途 補⾜ 事例 (Ubuntu) nmap <host> ⾼機能ポートスキャン （調査官） ポートの開閉だけでな く、OSやサービスの バージョンも推定可能 nmap -Pn -sV 192.168.1.1 masscan <host> 超⾼速ポートスキャン （スキャナ） 広範囲IPアドレスに対し 超⾼速スキャン。 ネットワークに⾼負荷 sudo masscan 10.0.0.0/8 -p80 10

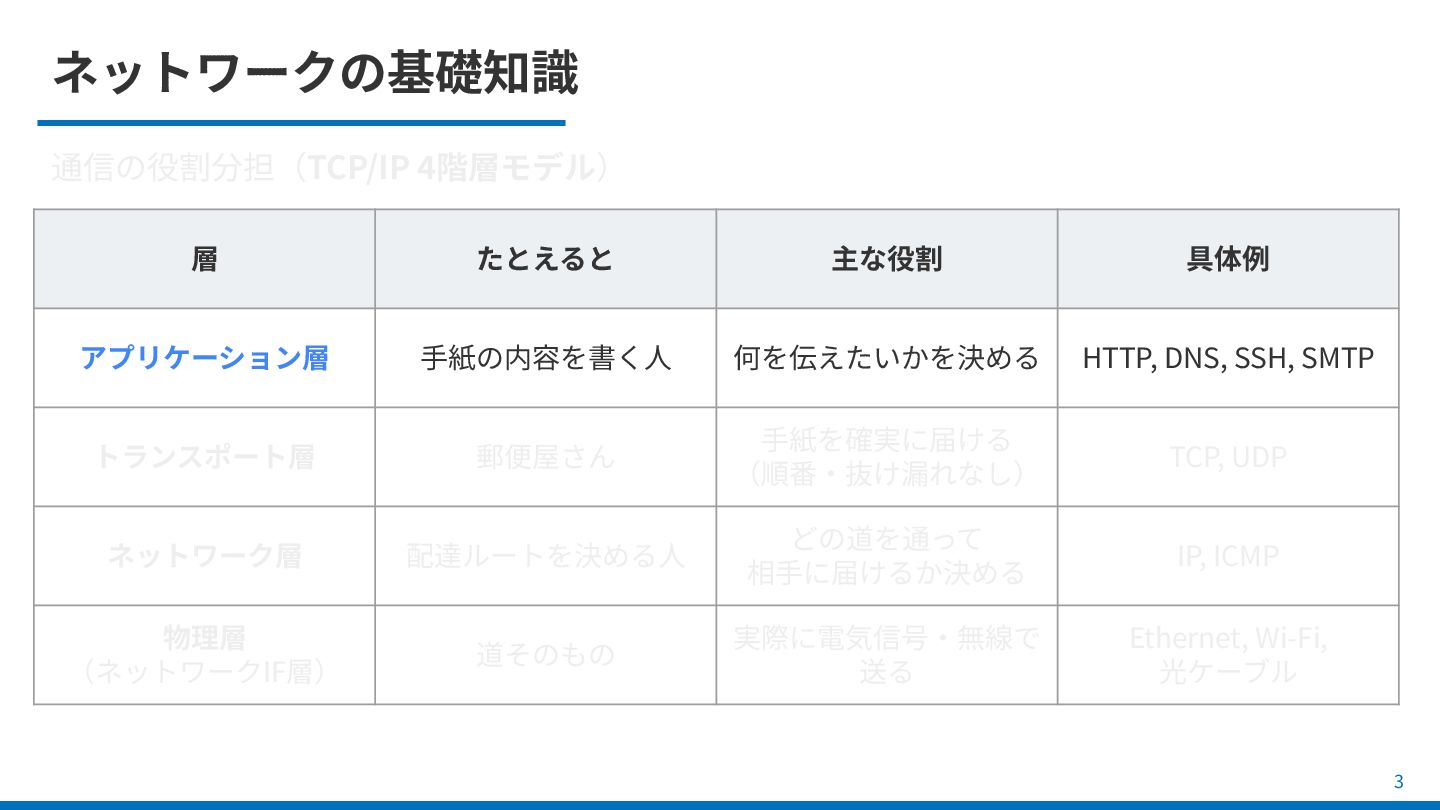

21. ネットワークの基礎知識 通信の役割分担（TCP/IP 4階層モデル） 層 たとえると 主な役割 具体例 アプリケーション層 ⼿紙の内容を書く⼈ 何を伝えたいかを決める HTTP, DNS, SSH, SMTP トランスポート層 郵便屋さん ⼿紙を確実に届ける （順番‧抜け漏れなし） TCP, UDP ネットワーク層 配達ルートを決める⼈ どの道を通って 相⼿に届けるか決める IP, ICMP 物理層 （ネットワークIF層） 道そのもの 実際に電気信号‧無線で 送る Ethernet, Wi-Fi, 光ケーブル 3

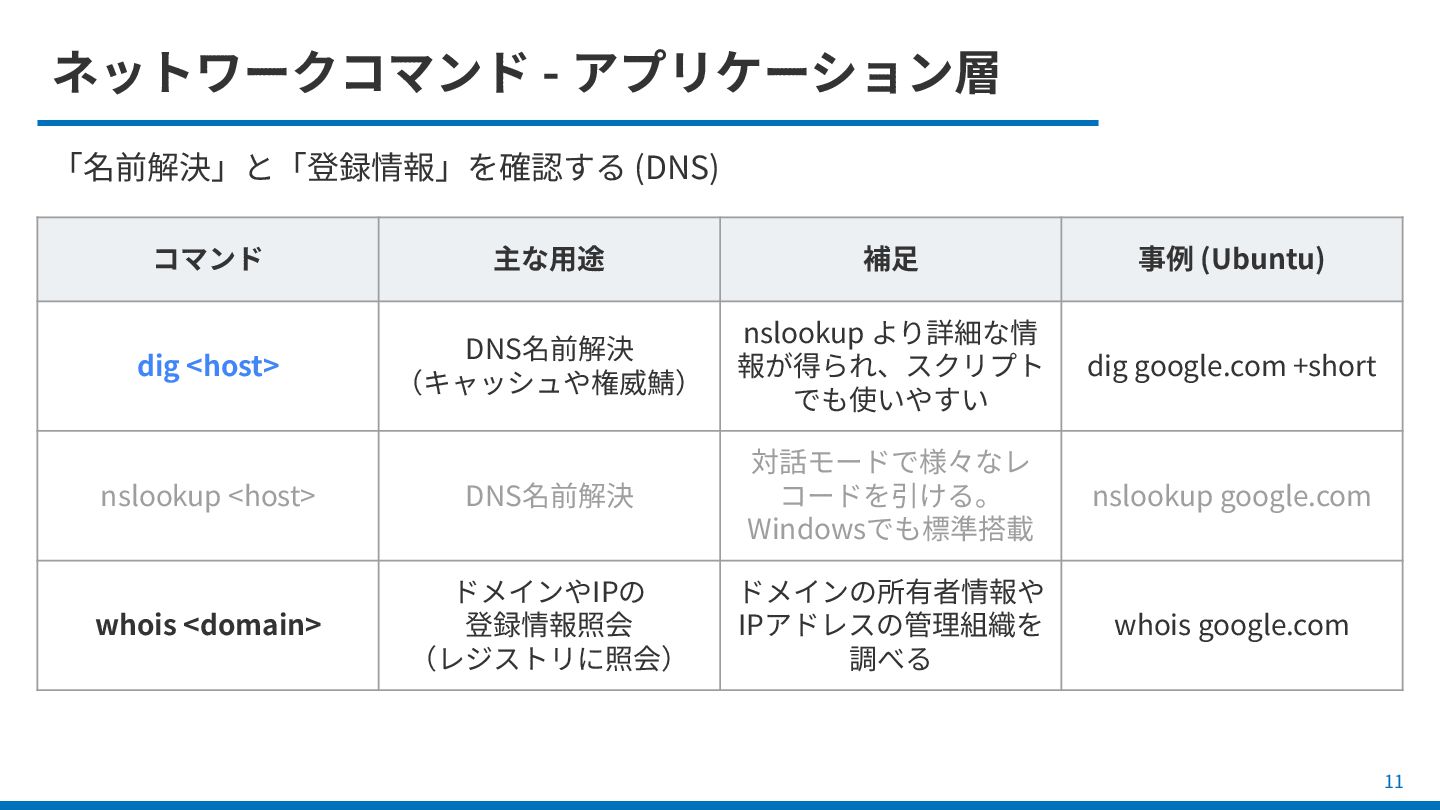

22. ネットワークコマンド - アプリケーション層 「名前解決」と「登録情報」を確認する (DNS) コマンド 主な⽤途 補⾜ 事例 (Ubuntu) dig <host> DNS名前解決 （キャッシュや権威鯖） nslookup より詳細な情 報が得られ、スクリプト でも使いやすい dig google.com +short nslookup <host> DNS名前解決 対話モードで様々なレ コードを引ける。 Windowsでも標準搭載 nslookup google.com whois <domain> ドメインやIPの 登録情報照会 （レジストリに照会） ドメインの所有者情報や IPアドレスの管理組織を 調べる whois google.com 11

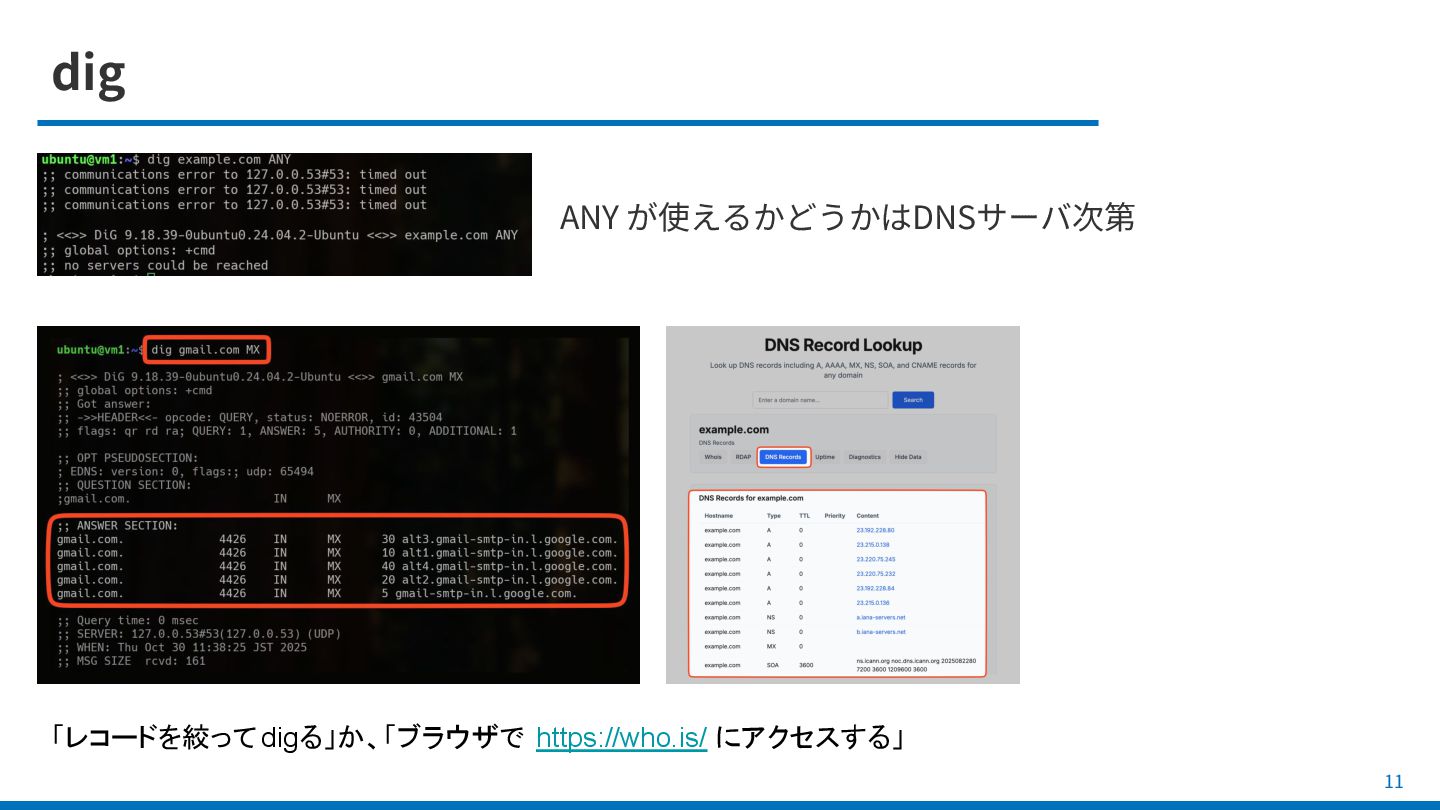

23. dig 11 ANY が使えるかどうかはDNSサーバ次第 「レコードを絞ってdigる」か、「ブラウザで https://who.is/ にアクセスする」

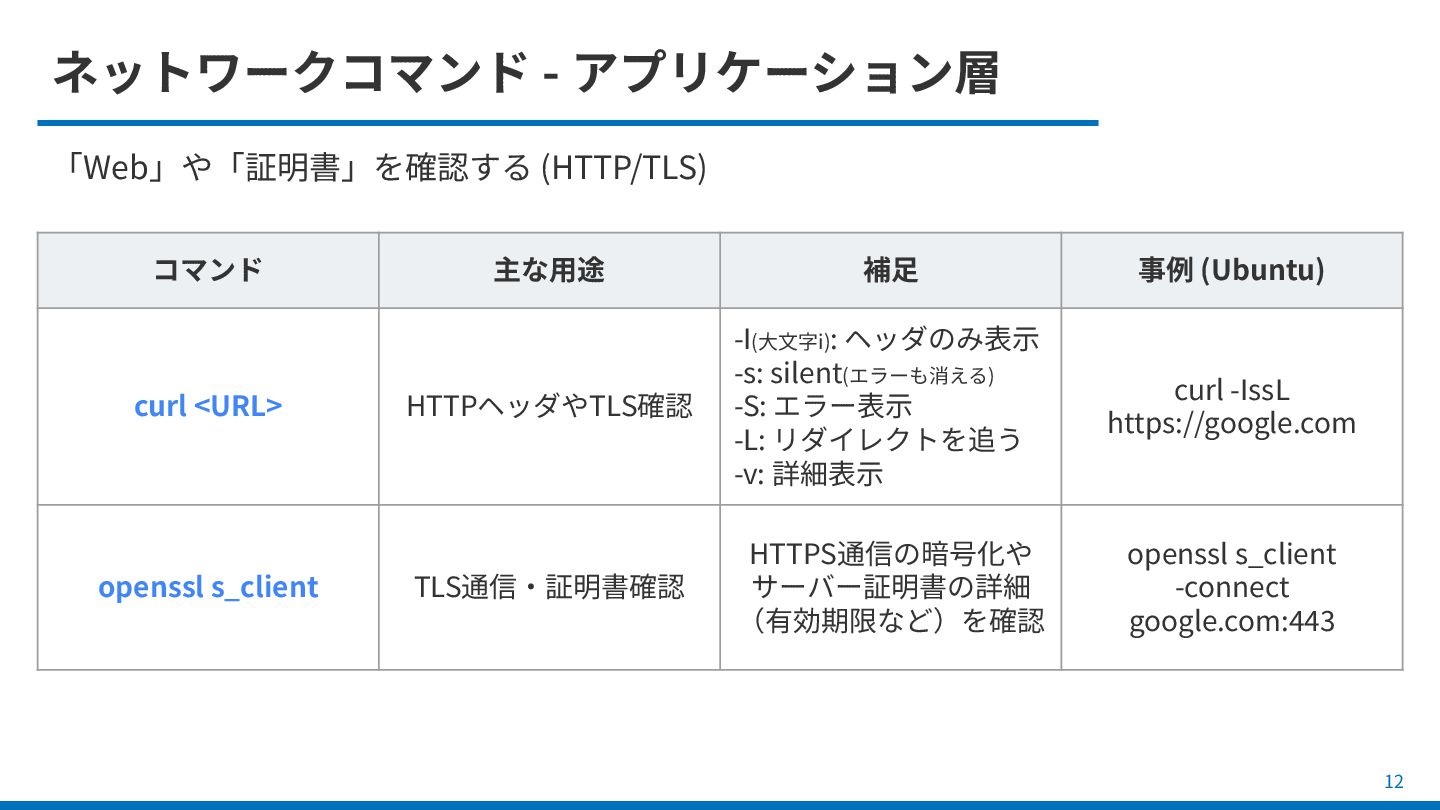

24. ネットワークコマンド - アプリケーション層 「Web」や「証明書」を確認する (HTTP/TLS) コマンド 主な⽤途 補⾜ 事例 (Ubuntu) curl <URL> HTTPヘッダやTLS確認 -I(⼤⽂字i): ヘッダのみ表⽰ -s: silent(エラーも消える) -S: エラー表⽰ -L: リダイレクトを追う -v: 詳細表⽰ curl -IssL https://google.com openssl s_client TLS通信‧証明書確認 HTTPS通信の暗号化や サーバー証明書の詳細 （有効期限など）を確認 openssl s_client -connect google.com:443 12

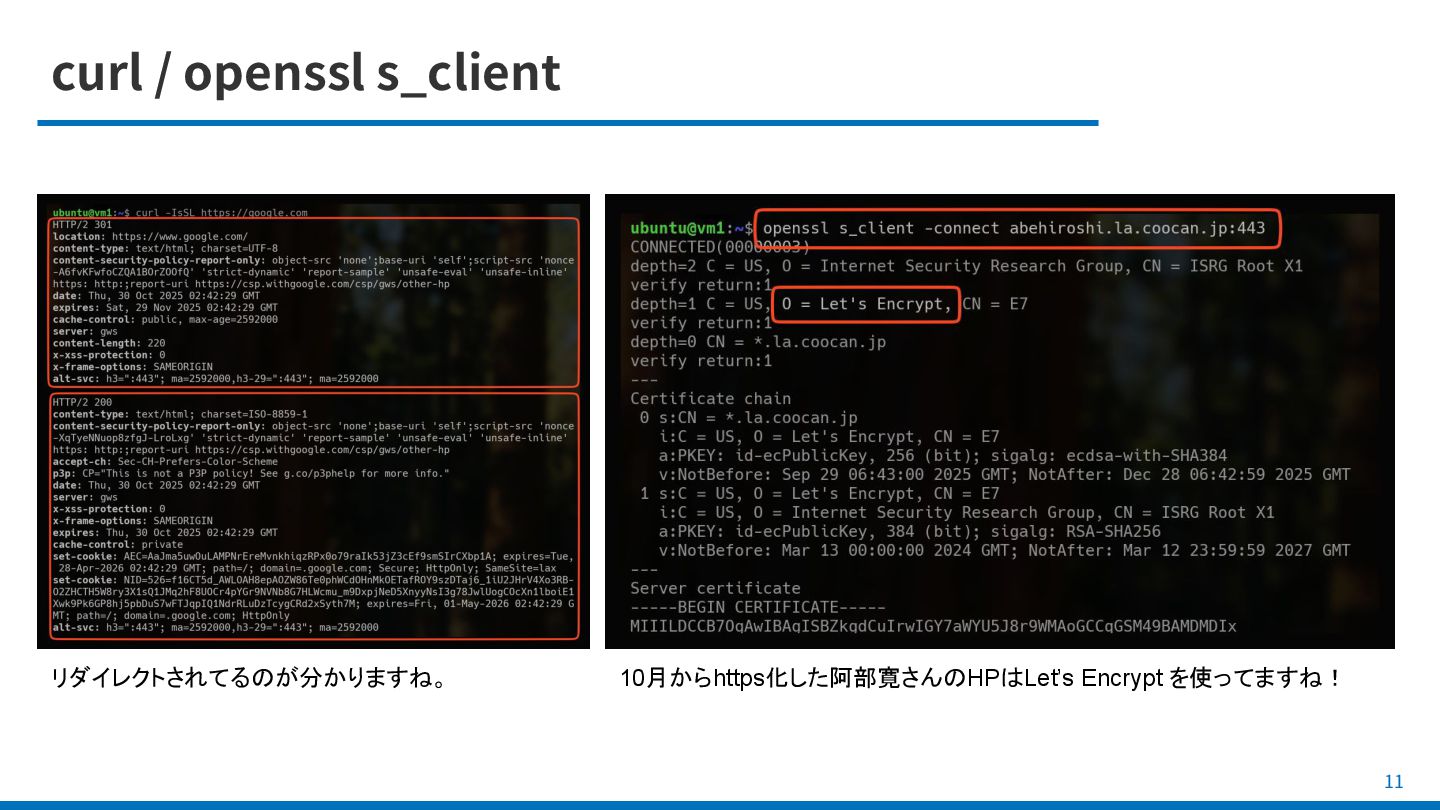

25. curl / openssl s_client 11 10月からhttps化した阿部寛さんのHPはLet’s Encrypt を使ってますね！ リダイレクトされてるのが分かりますね。

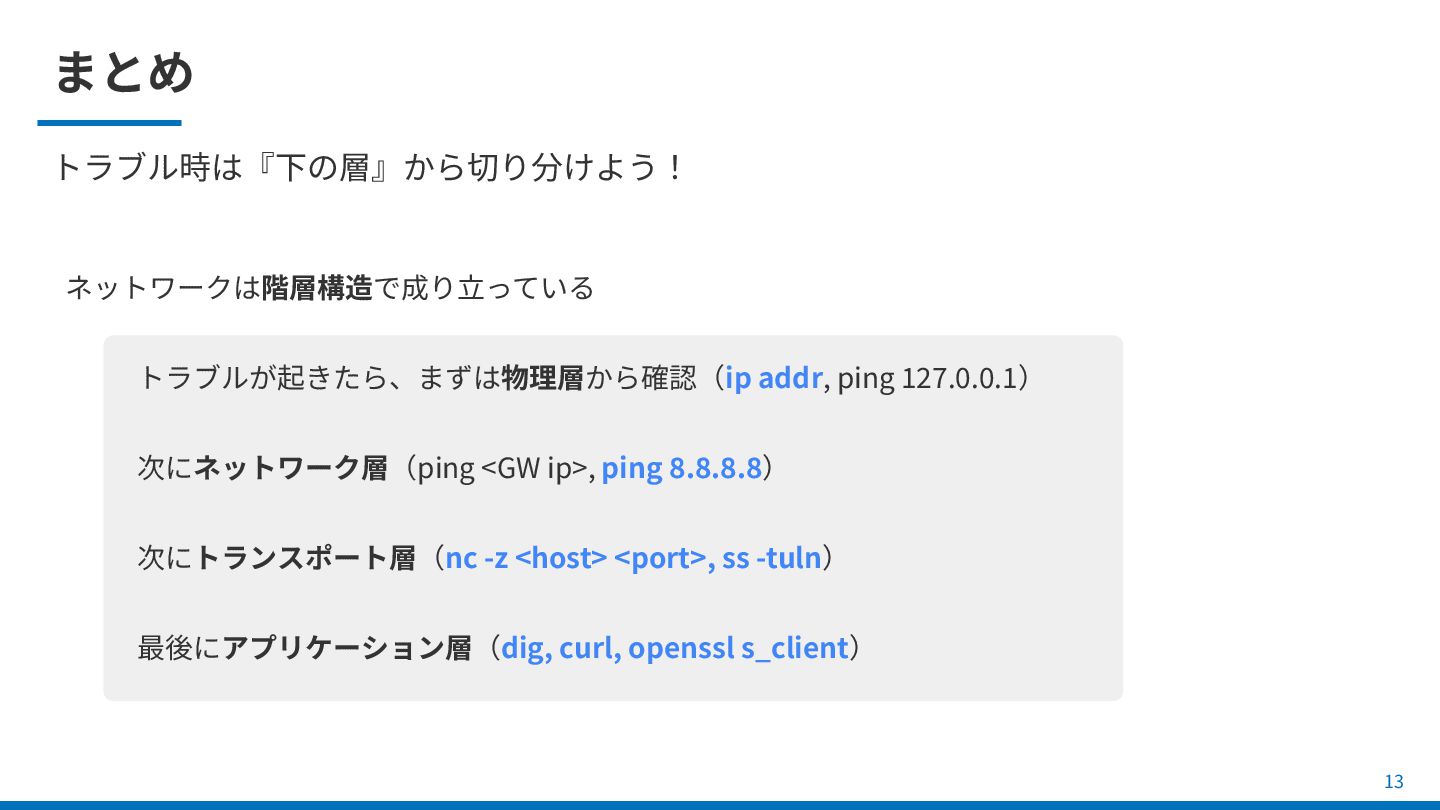

26. まとめ トラブル時は『下の層』から切り分けよう！ ネットワークは階層構造で成り⽴っている トラブルが起きたら、まずは物理層から確認（ip addr, ping 127.0.0.1） 次にネットワーク層（ping <GW ip>, ping 8.8.8.8） 次にトランスポート層（nc -z <host> <port>, ss -tuln） 最後にアプリケーション層（dig, curl, openssl s_client） 13
