1. 2025/10/06 iRICフォーラム2025＠帯広 測量・調査業務について Measurement 計測 Survey 調査 Inspection 点検 水圏調査部 井上和哉

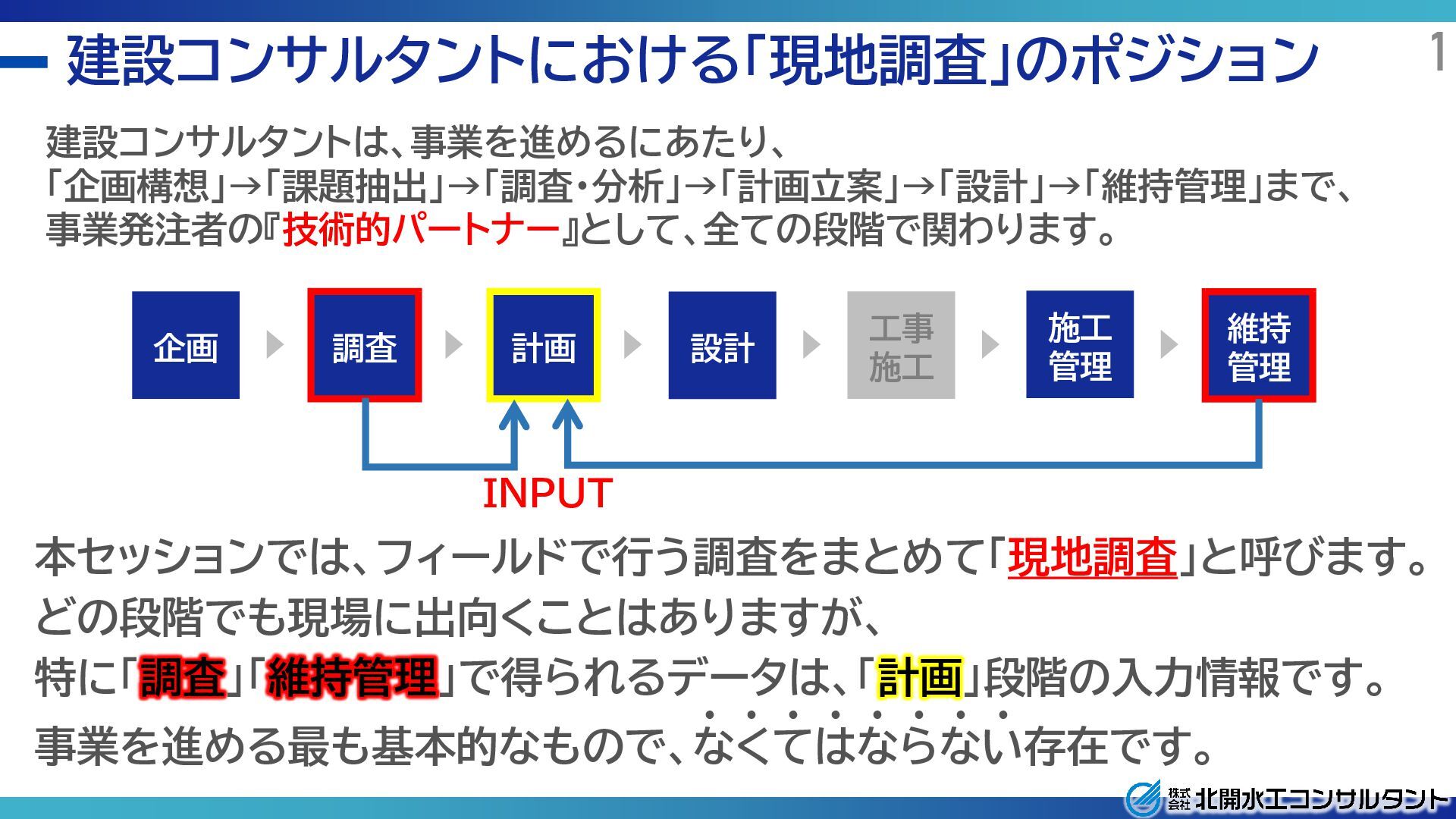

2. 建設コンサルタントにおける「現地調査」のポジション 1 建設コンサルタントは、事業を進めるにあたり、 「企画構想」→「課題抽出」→「調査・分析」→「計画立案」→「設計」→「維持管理」まで、 事業発注者の『技術的パートナー』として、全ての段階で関わります。 本セッションでは、フィールドで行う調査をまとめて「現地調査」と呼びます。 どの段階でも現場に出向くことはありますが、 特に「調査」「維持管理」で得られるデータは、「計画」段階の入力情報です。 事業を進める最も基本的なもので、なくてはならない存在です。 INPUT 企画 調査 設計 工事 施工 施工 管理 維持 管理 計画 ・ ・ ・ ・ ・ ・ ・ ・

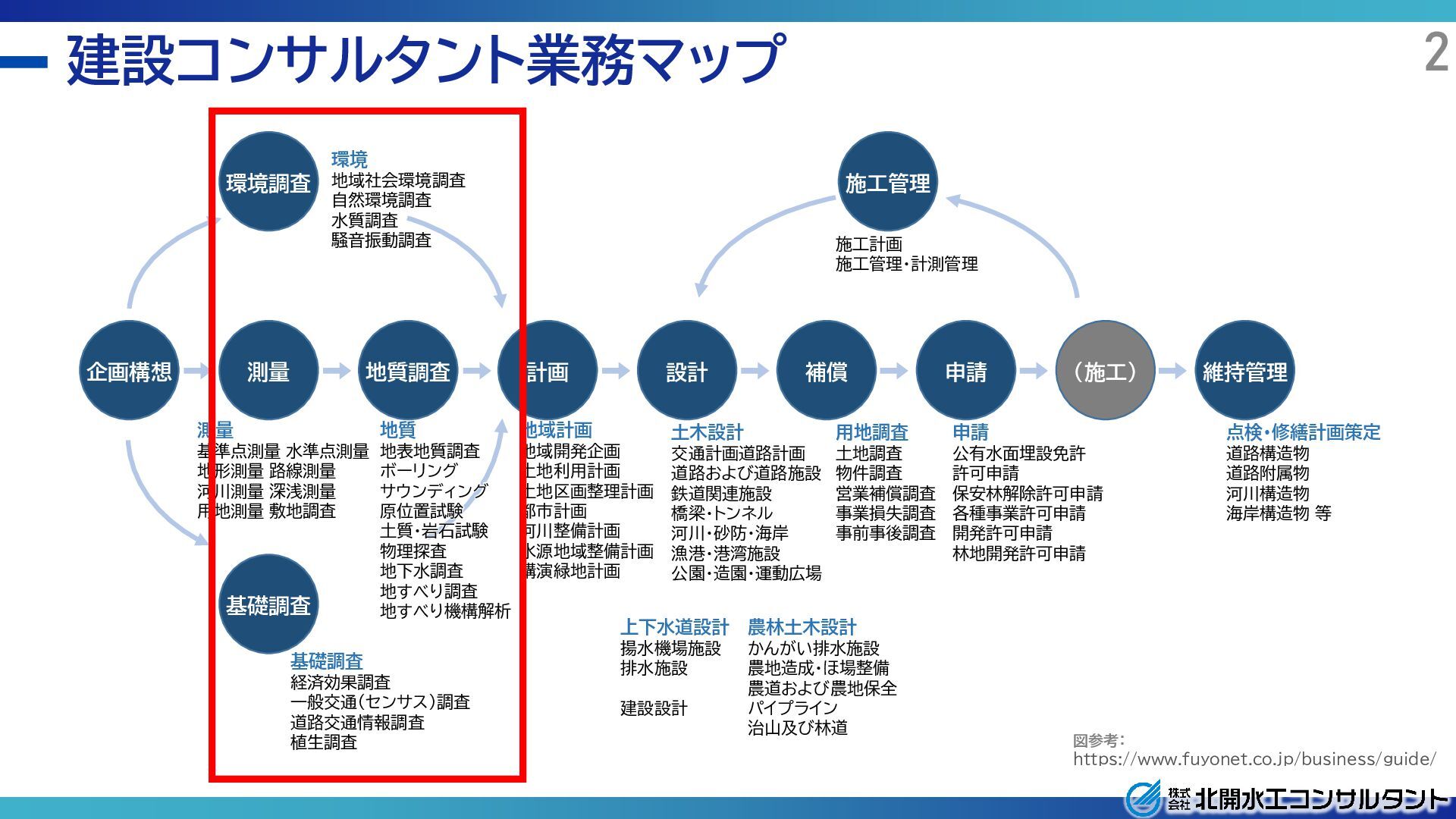

3. 建設コンサルタント業務マップ 2 図参考： https://www.fuyonet.co.jp/business/guide/ 企画構想 測量 環境調査 基礎調査 地質調査 計画 設計 補償 申請 （施工） 維持管理 環境 地域社会環境調査 自然環境調査 水質調査 騒音振動調査 測量 基準点測量 水準点測量 地形測量 路線測量 河川測量 深浅測量 用地測量 敷地調査 基礎調査 経済効果調査 一般交通（センサス）調査 道路交通情報調査 植生調査 地質 地表地質調査 ボーリング サウンディング 原位置試験 土質・岩石試験 物理探査 地下水調査 地すべり調査 地すべり機構解析 地域計画 地域開発企画 土地利用計画 土地区画整理計画 都市計画 河川整備計画 水源地域整備計画 講演緑地計画 上下水道設計 揚水機場施設 排水施設 建設設計 農林土木設計 かんがい排水施設 農地造成・ほ場整備 農道および農地保全 パイプライン 治山及び林道 土木設計 交通計画道路計画 道路および道路施設 鉄道関連施設 橋梁・トンネル 河川・砂防・海岸 漁港・港湾施設 公園・造園・運動広場 用地調査 土地調査 物件調査 営業補償調査 事業損失調査 事前事後調査 申請 公有水面埋設免許 許可申請 保安林解除許可申請 各種事業許可申請 開発許可申請 林地開発許可申請 点検・修繕計画策定 道路構造物 道路附属物 河川構造物 海岸構造物 等 施工計画 施工管理・計測管理 施工管理

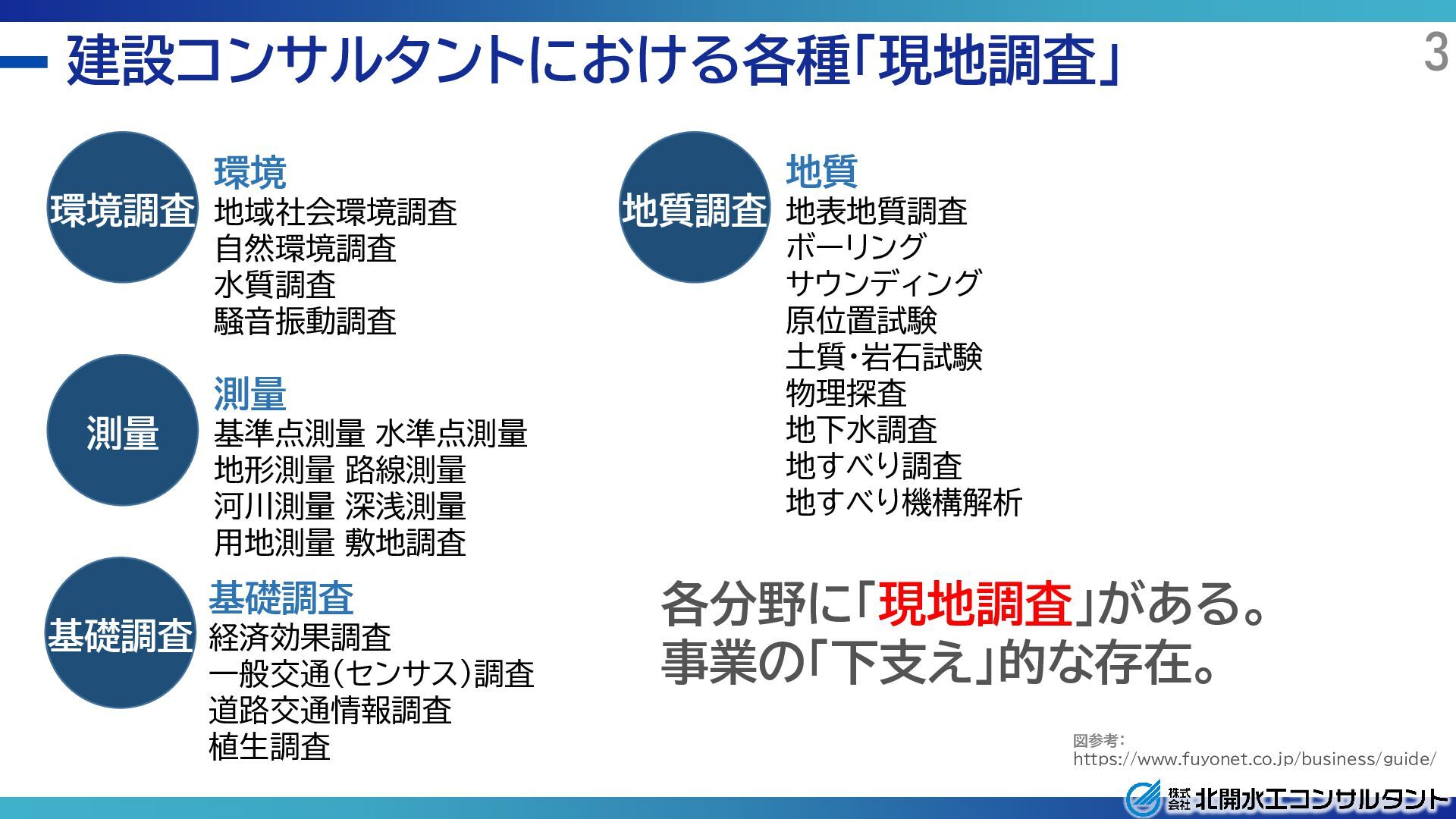

4. 建設コンサルタントにおける各種「現地調査」 3 図参考： https://www.fuyonet.co.jp/business/guide/ 各分野に「現地調査」がある。 事業の「下支え」的な存在。 測量 環境調査 基礎調査 地質調査 環境 地域社会環境調査 自然環境調査 水質調査 騒音振動調査 測量 基準点測量 水準点測量 地形測量 路線測量 河川測量 深浅測量 用地測量 敷地調査 基礎調査 経済効果調査 一般交通（センサス）調査 道路交通情報調査 植生調査 地質 地表地質調査 ボーリング サウンディング 原位置試験 土質・岩石試験 物理探査 地下水調査 地すべり調査 地すべり機構解析

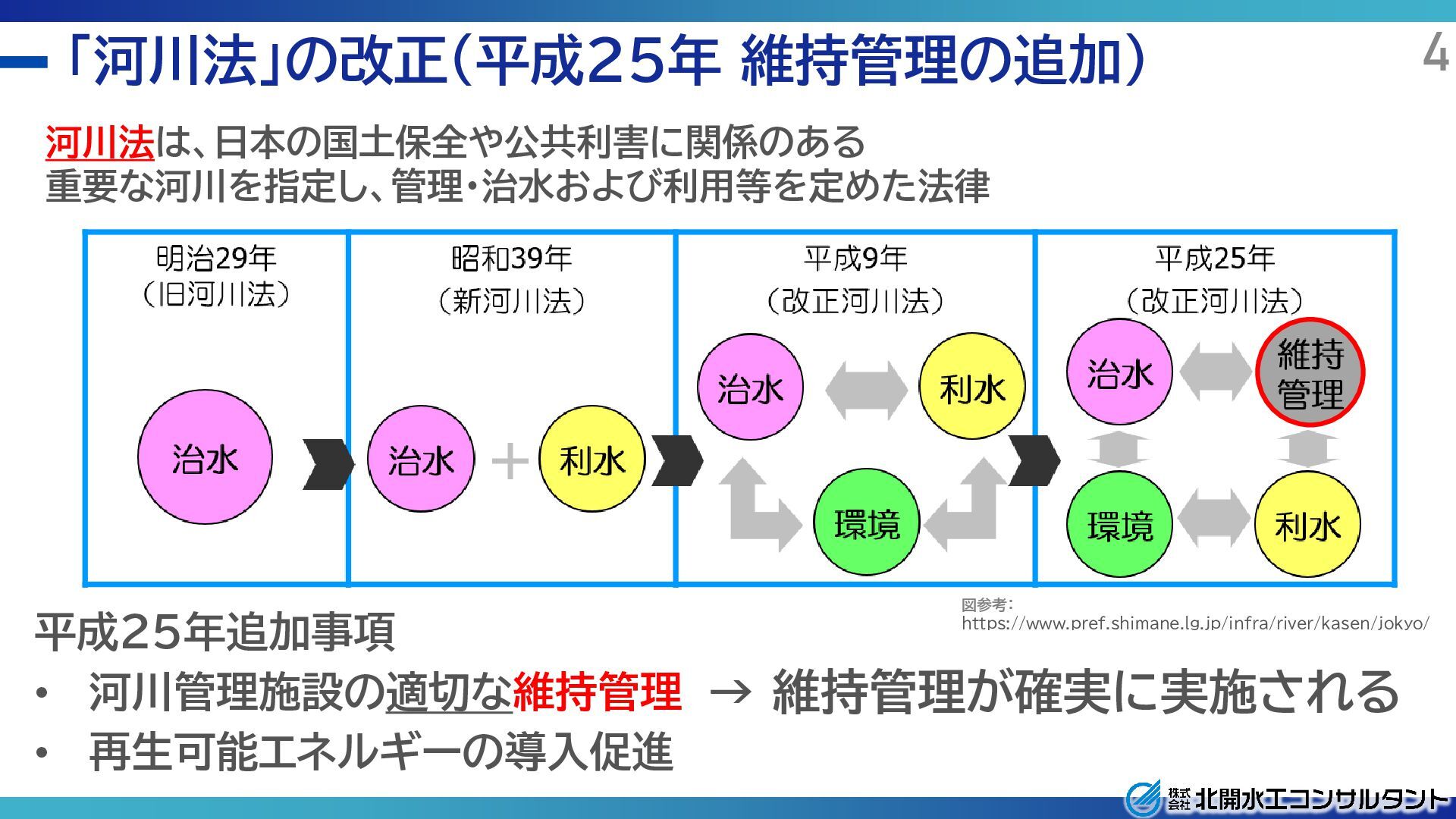

5. 「河川法」の改正（平成25年 維持管理の追加） 4 河川法は、日本の国土保全や公共利害に関係のある 重要な河川を指定し、管理・治水および利用等を定めた法律 平成25年追加事項 • 河川管理施設の適切な維持管理 • 再生可能エネルギーの導入促進 → 維持管理が確実に実施される 図参考： https://www.pref.shimane.lg.jp/infra/river/kasen/jokyo/

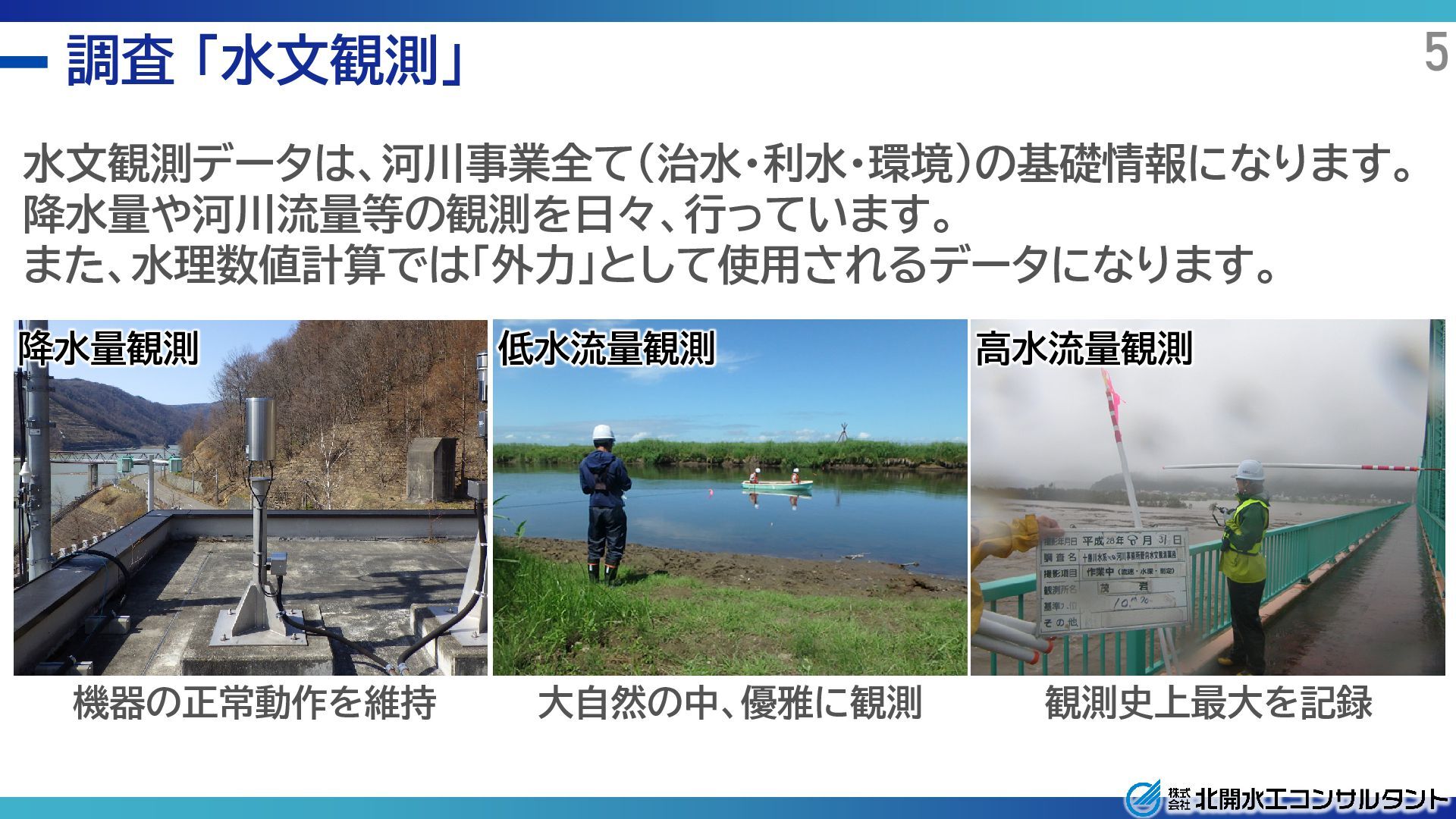

6. 調査 「水文観測」 5 水文観測データは、河川事業全て（治水・利水・環境）の基礎情報になります。 降水量や河川流量等の観測を日々、行っています。 また、水理数値計算では「外力」として使用されるデータになります。 降水量観測 低水流量観測 高水流量観測 機器の正常動作を維持 大自然の中、優雅に観測 観測史上最大を記録
7. 調査 「地形測量」 6 地形データは、河川計画（水理数値計算）のベースとして用いられ、 施設設計や河道管理等の基礎データとして用いられています。 河川横断測量 ダム堆砂量測量 3次元計測のアウトプット 河床形状を把握 河川管理の基礎データ 貯水池の堆砂量を把握 ダム管理の基礎データ マルチビームによる詳細計測

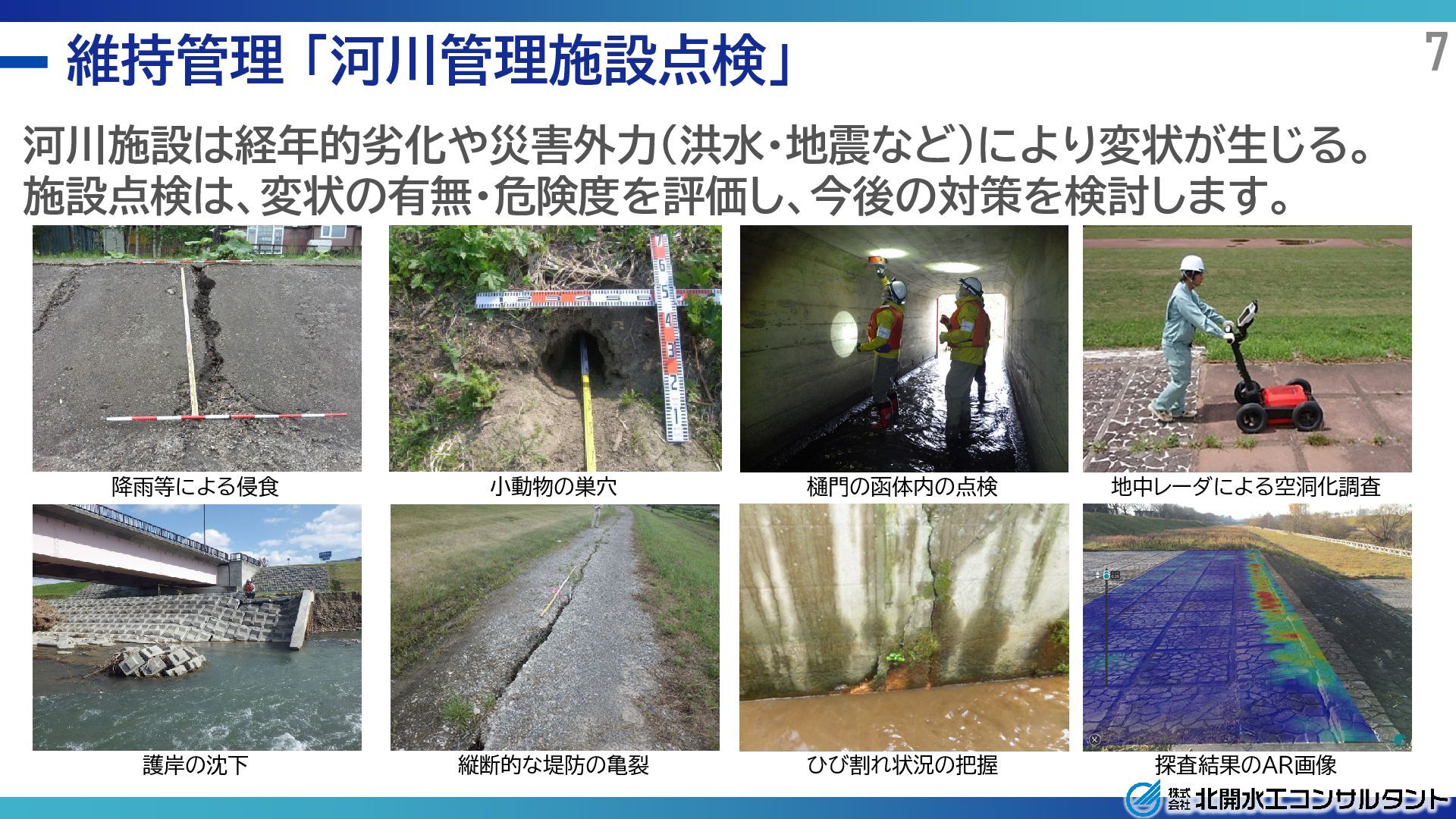

8. 維持管理 「河川管理施設点検」 7 河川施設は経年的劣化や災害外力（洪水・地震など）により変状が生じる。 施設点検は、変状の有無・危険度を評価し、今後の対策を検討します。 降雨等による侵食 小動物の巣穴 樋門の函体内の点検 護岸の沈下 縦断的な堤防の亀裂 ひび割れ状況の把握 地中レーダによる空洞化調査 探査結果のAR画像

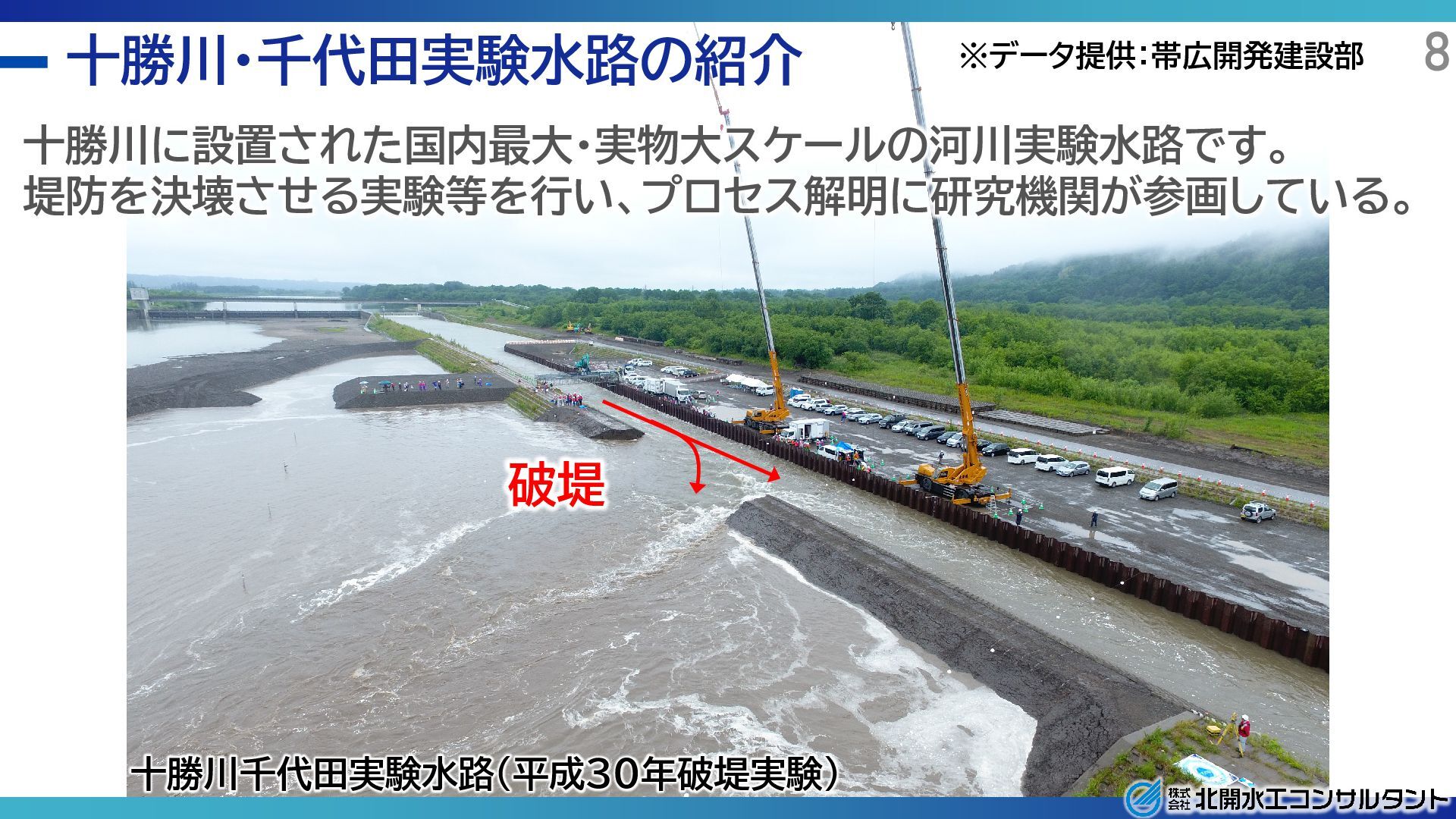

9. 十勝川・千代田実験水路の紹介 8 十勝川に設置された国内最大・実物大スケールの河川実験水路です。 堤防を決壊させる実験等を行い、プロセス解明に研究機関が参画している。 十勝川千代田実験水路（平成30年破堤実験） ※データ提供：帯広開発建設部 破堤
10. 十勝川・千代田実験水路観測 9 十勝川千代田実験水路（平成30年破堤実験） 地上レーザ 3D計測 クレーン撮影 PIV解析 ADCP 流量観測 地上レーザ 3D計測 電波流速計 計測技術の集大成 UAV撮影 破堤プロセスを計測・記録する ※データ提供：帯広開発建設部

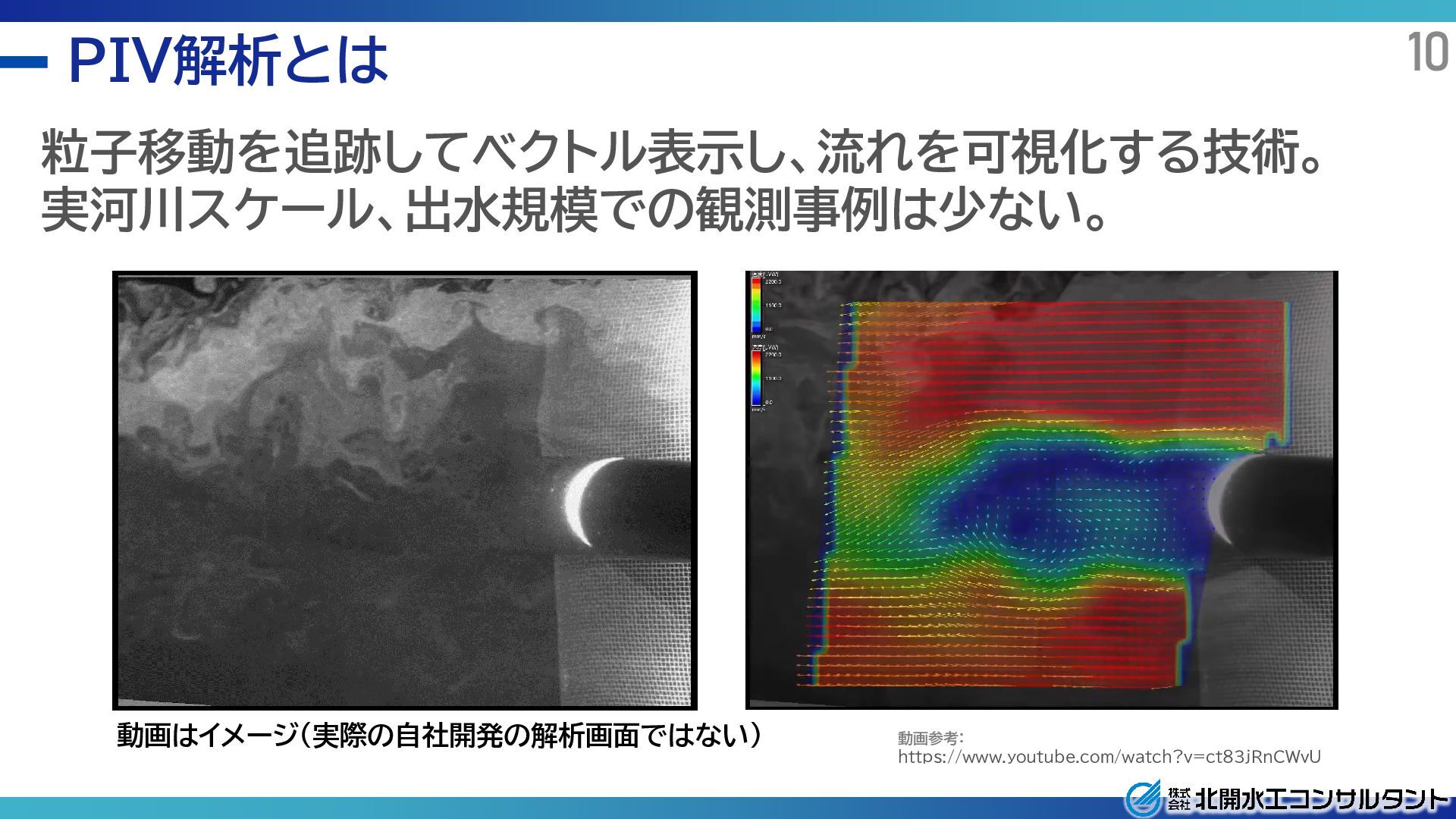

11. PIV解析とは 10 動画参考： https://www.youtube.com/watch?v=ct83jRnCWvU 粒子移動を追跡してベクトル表示し、流れを可視化する技術。 実河川スケール、出水規模での観測事例は少ない。 動画はイメージ（実際の自社開発の解析画面ではない）

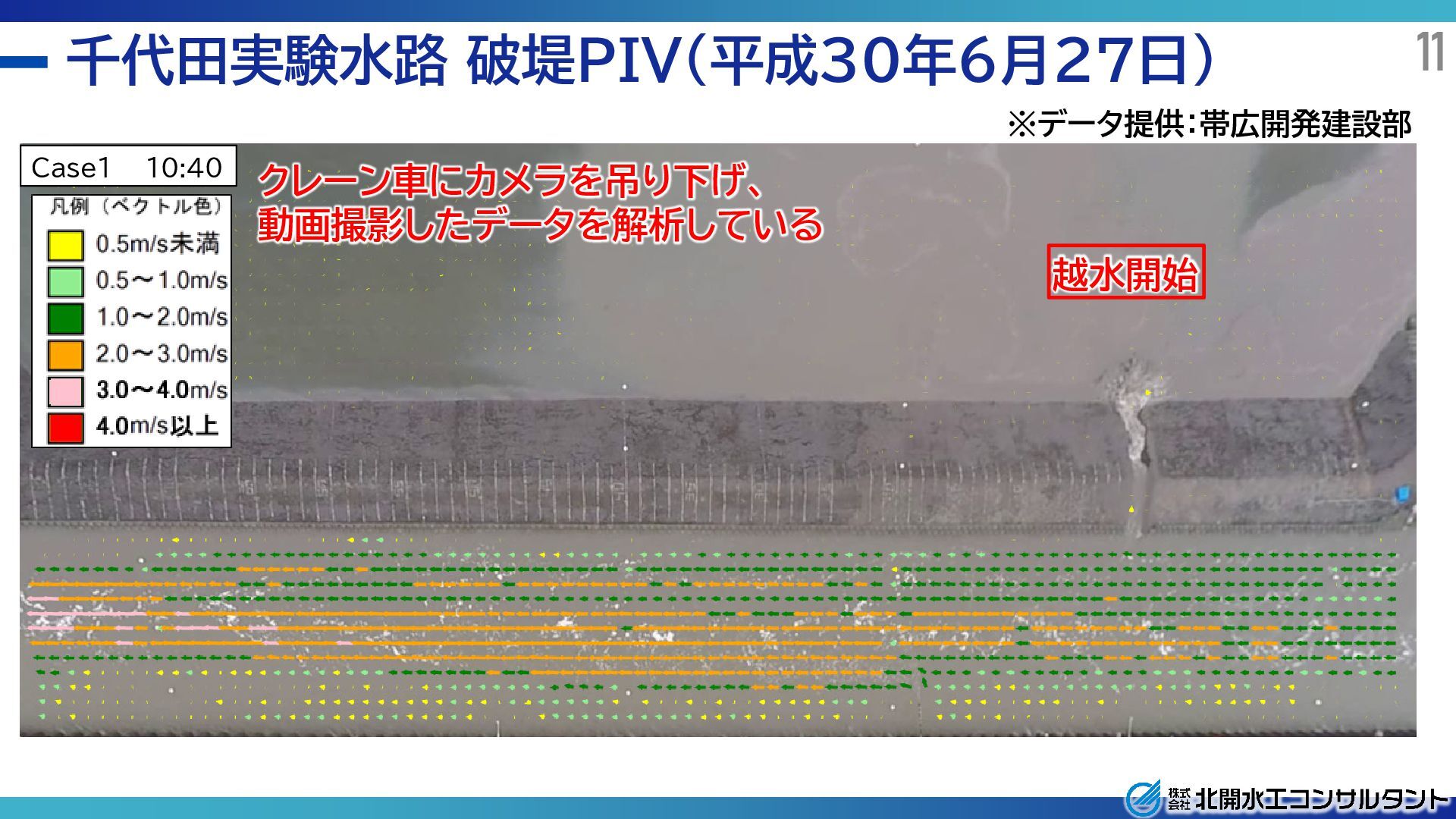

12. 千代田実験水路 破堤PIV（平成30年6月27日） 11 Case1 10:40 越水開始 クレーン車にカメラを吊り下げ、 動画撮影したデータを解析している ※データ提供：帯広開発建設部
13. 12 Case4 12:39 千代田実験水路 破堤PIV（平成30年6月27日） ※データ提供：帯広開発建設部

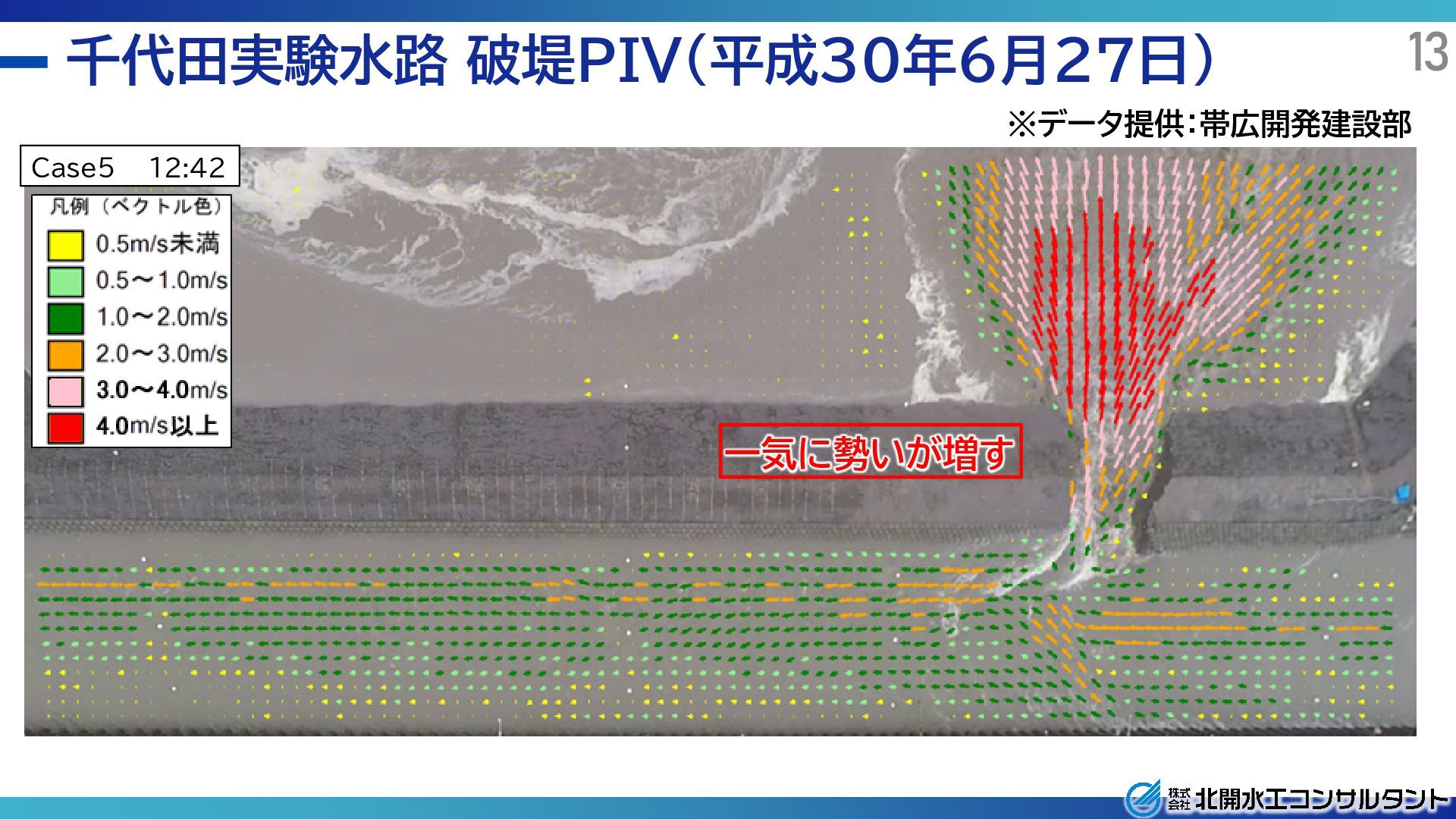

14. 13 Case5 12:42 千代田実験水路 破堤PIV（平成30年6月27日） 一気に勢いが増す ※データ提供：帯広開発建設部

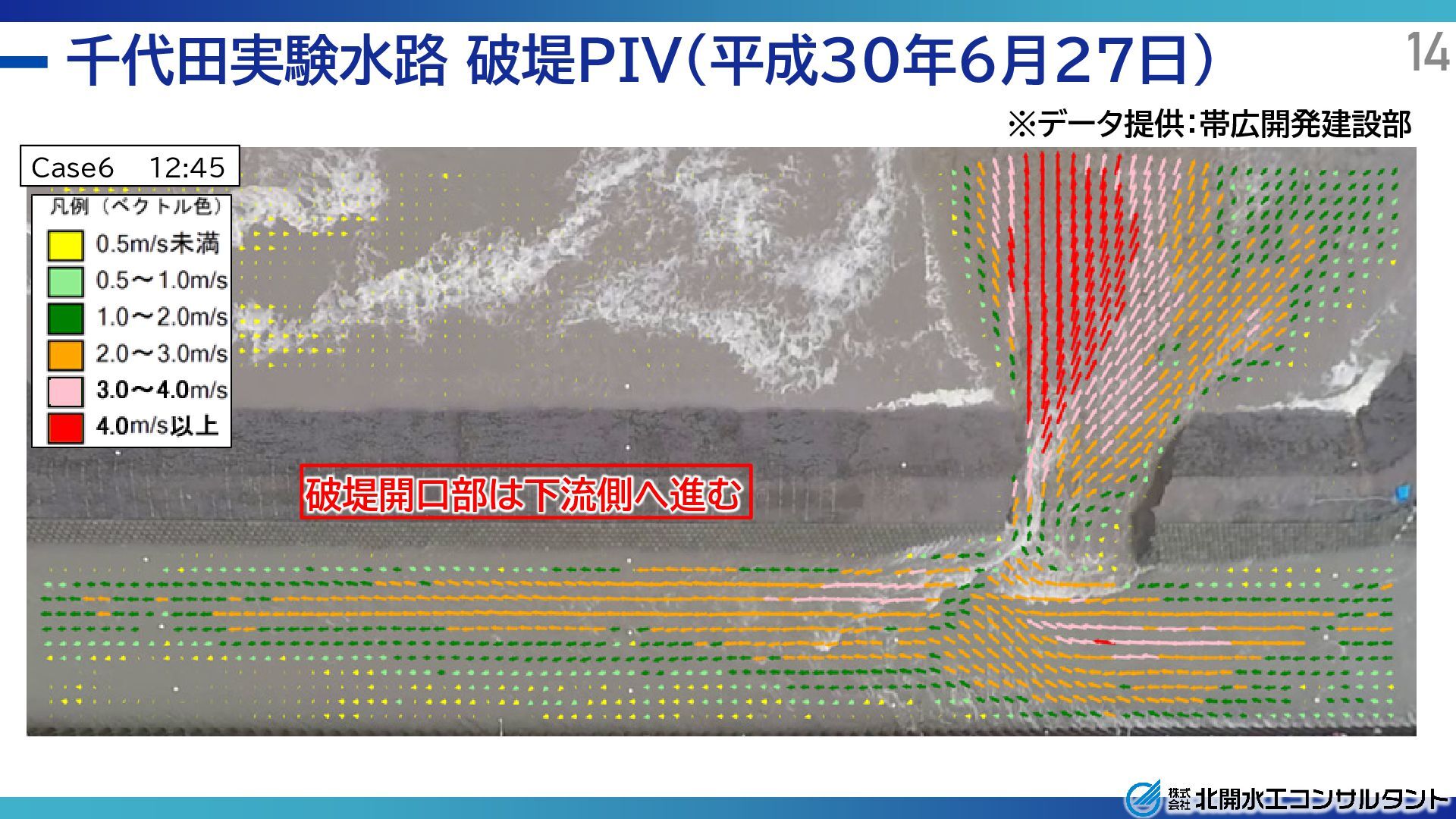

15. 14 Case6 12:45 千代田実験水路 破堤PIV（平成30年6月27日） 破堤開口部は下流側へ進む ※データ提供：帯広開発建設部
16. 15 Case7 12:48 千代田実験水路 破堤PIV（平成30年6月27日） 破堤開口部は下流側へ進む ※データ提供：帯広開発建設部

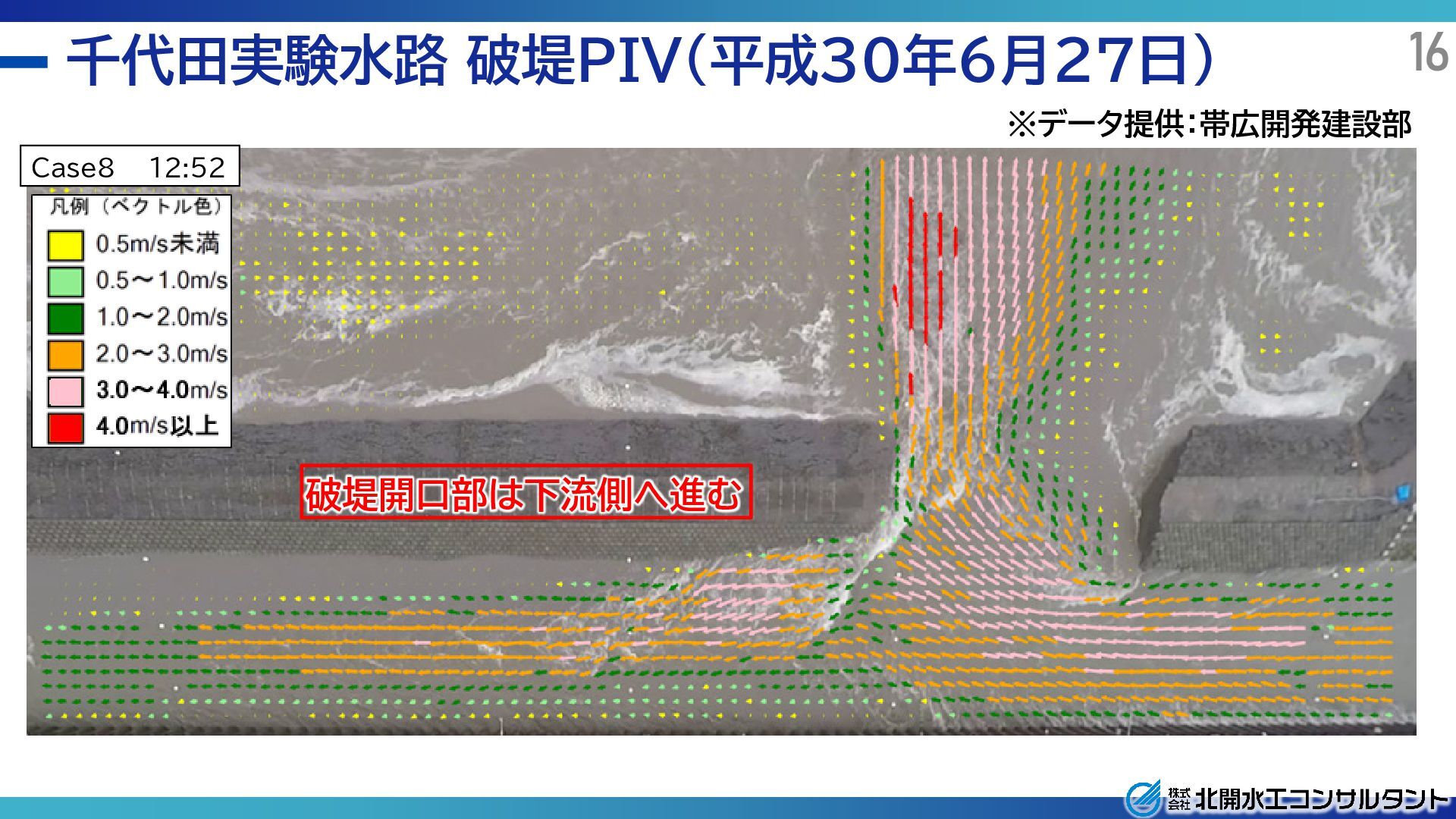

17. 16 Case8 12:52 千代田実験水路 破堤PIV（平成30年6月27日） 破堤開口部は下流側へ進む ※データ提供：帯広開発建設部

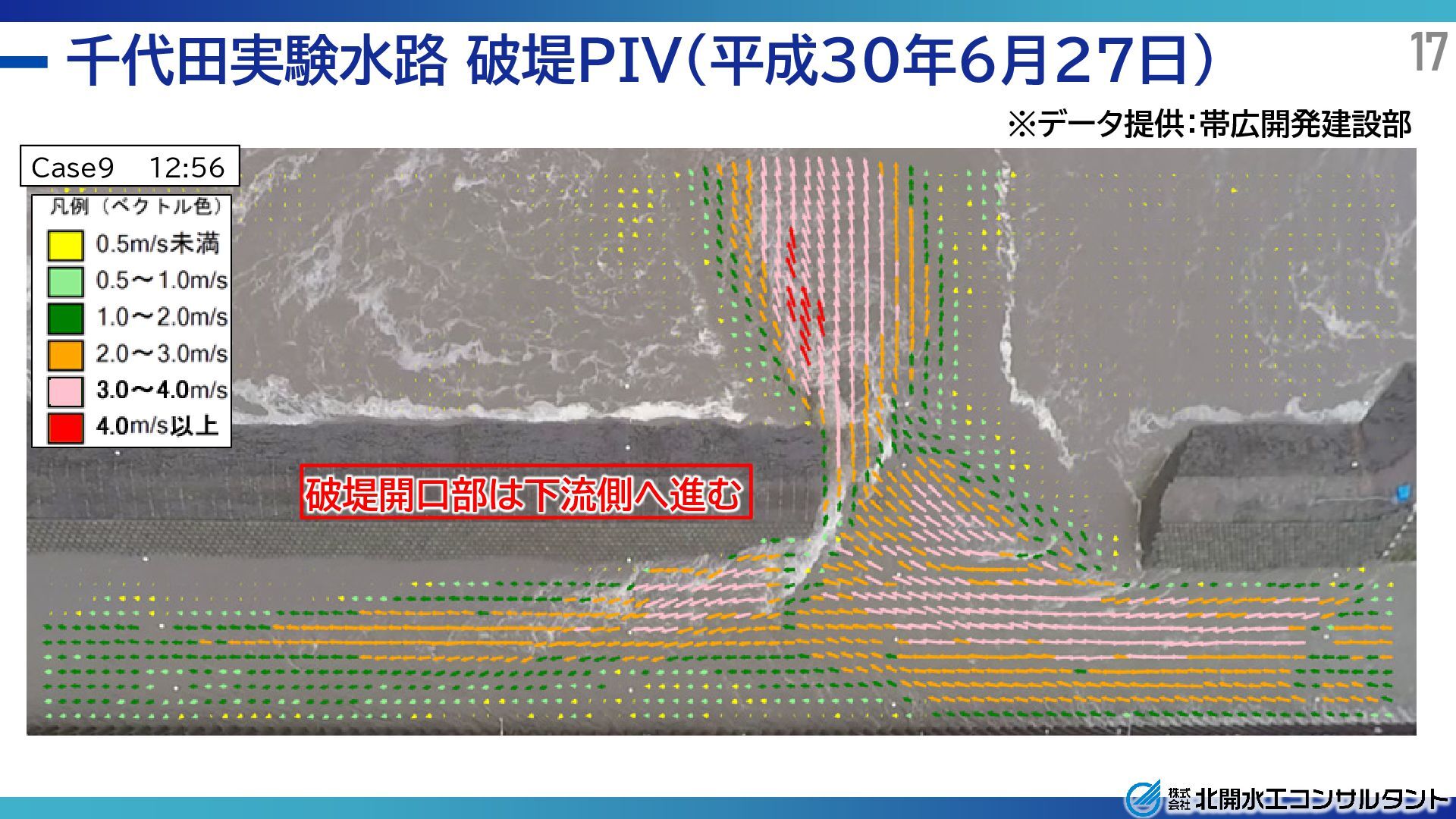

18. 17 Case9 12:56 千代田実験水路 破堤PIV（平成30年6月27日） 破堤開口部は下流側へ進む ※データ提供：帯広開発建設部
19. 18 Case10 13:00 千代田実験水路 破堤PIV（平成30年6月27日） 破堤開口部は下流側へ進む ※データ提供：帯広開発建設部

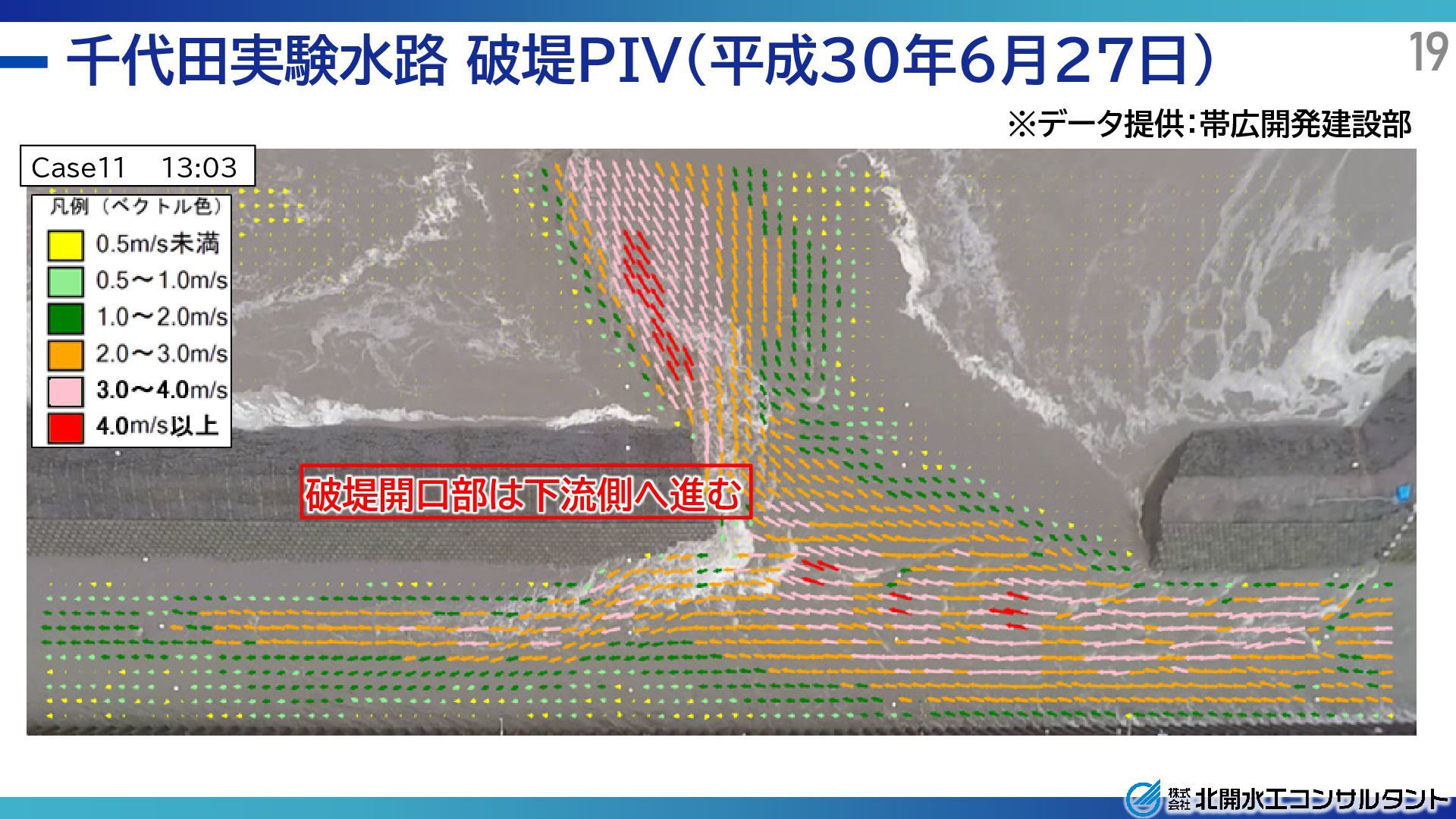

20. 19 Case11 13:03 千代田実験水路 破堤PIV（平成30年6月27日） 破堤開口部は下流側へ進む ※データ提供：帯広開発建設部

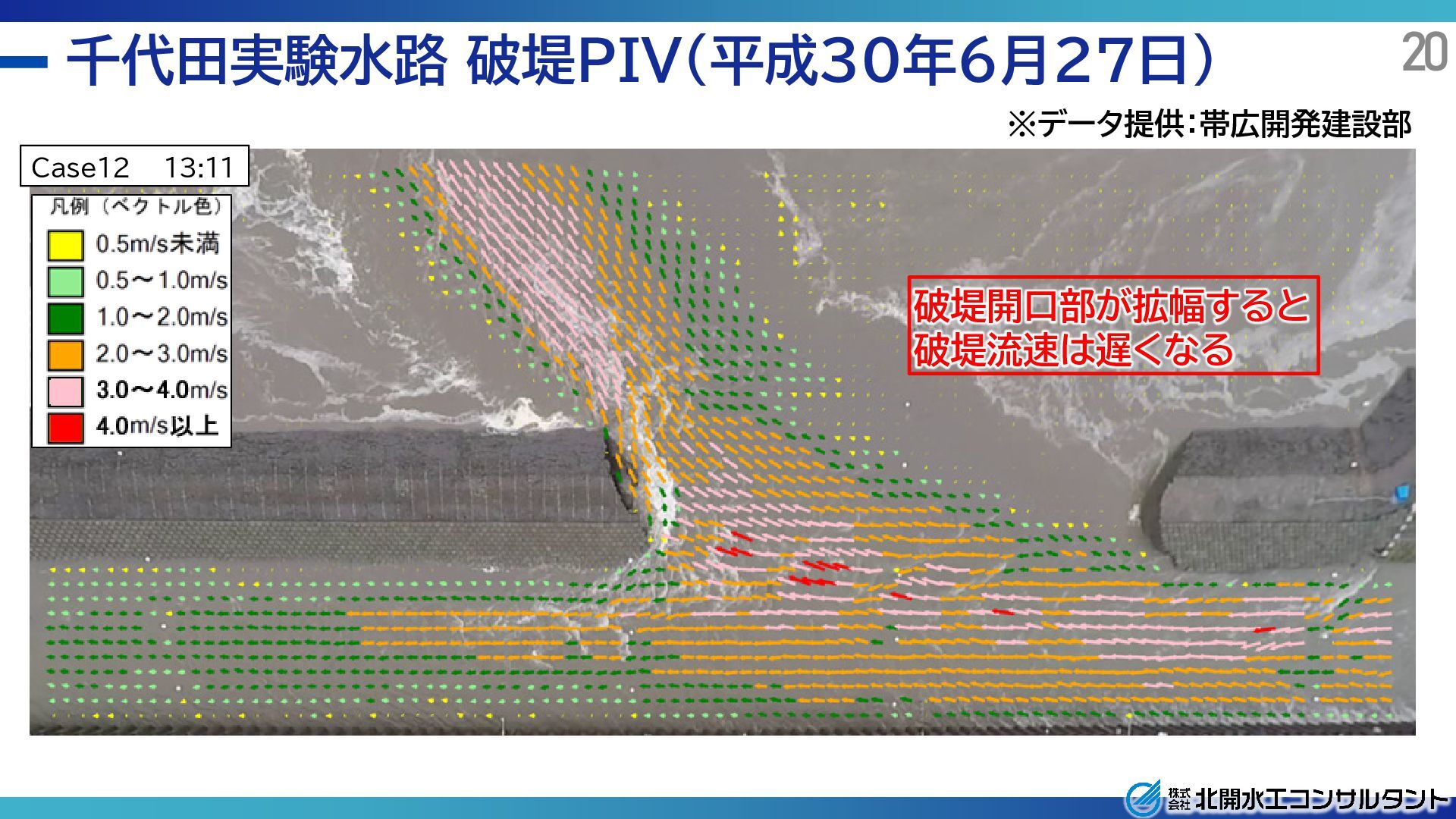

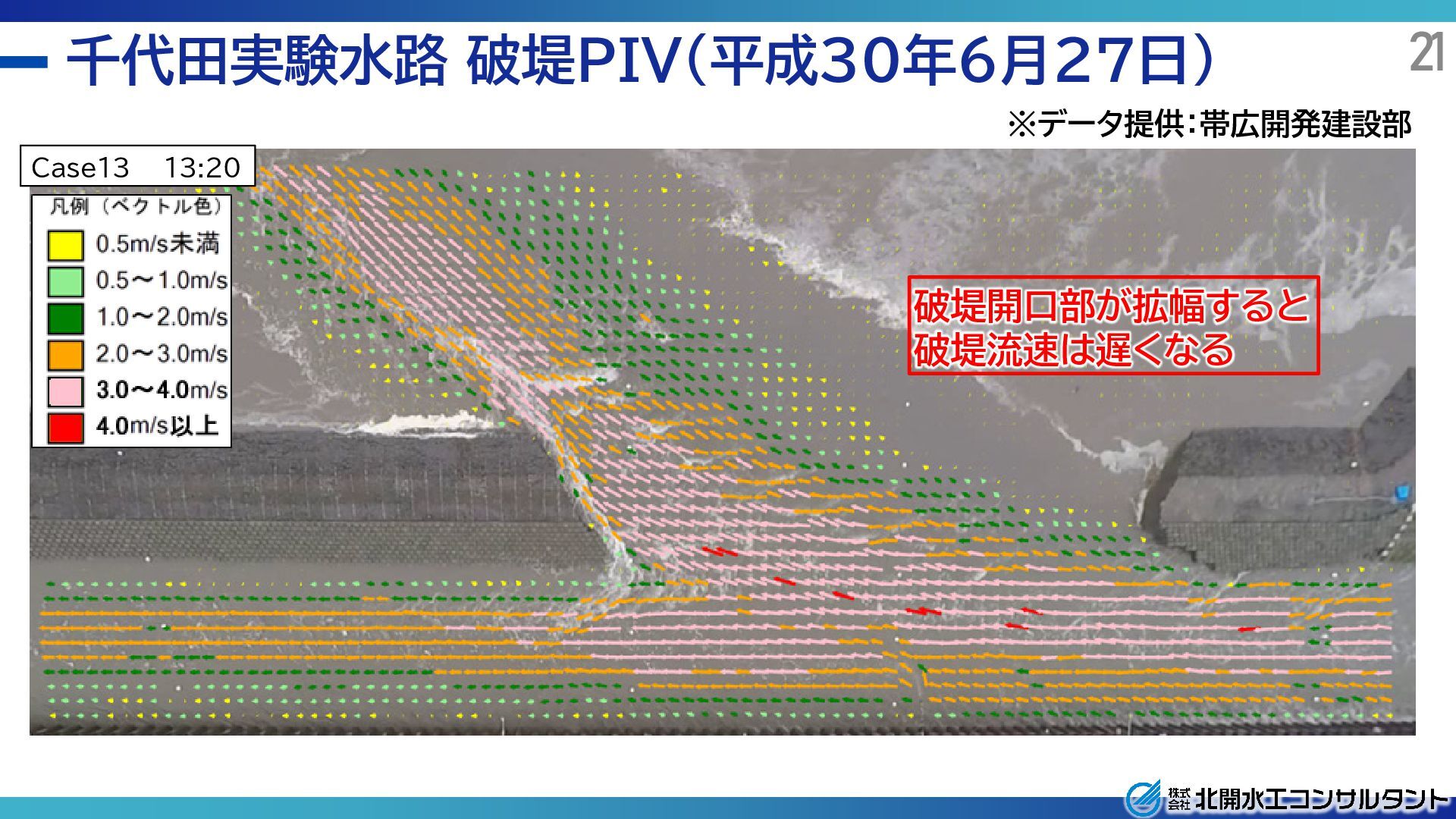

21. 20 Case12 13:11 千代田実験水路 破堤PIV（平成30年6月27日） 破堤開口部が拡幅すると 破堤流速は遅くなる ※データ提供：帯広開発建設部
22. 21 Case13 13:20 千代田実験水路 破堤PIV（平成30年6月27日） 破堤開口部が拡幅すると 破堤流速は遅くなる ※データ提供：帯広開発建設部

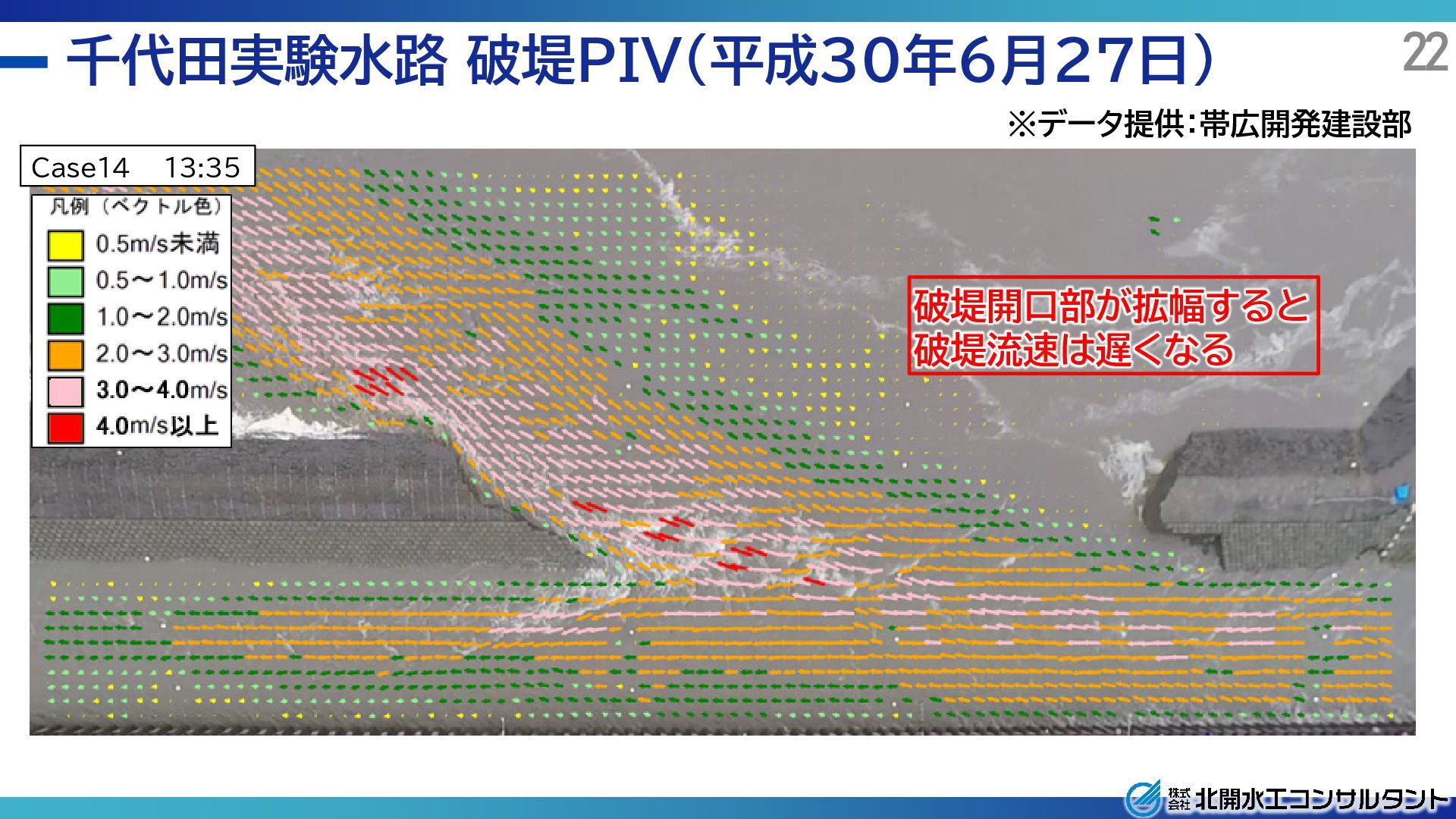

23. 22 Case14 13:35 千代田実験水路 破堤PIV（平成30年6月27日） 破堤開口部が拡幅すると 破堤流速は遅くなる ※データ提供：帯広開発建設部

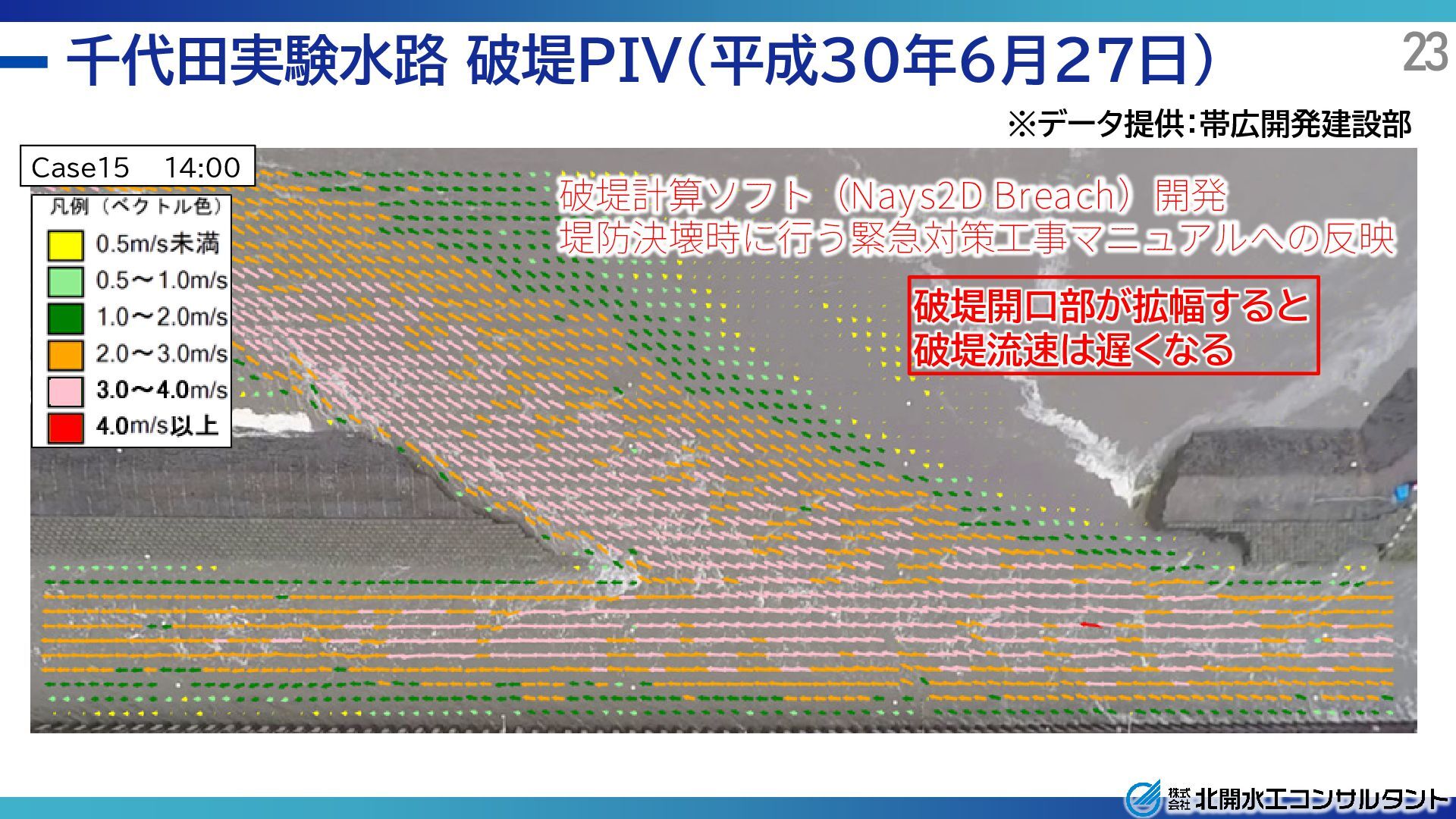

24. 23 Case15 14:00 千代田実験水路 破堤PIV（平成30年6月27日） 破堤開口部が拡幅すると 破堤流速は遅くなる 破堤計算ソフト（Nays2D Breach）開発 堤防決壊時に行う緊急対策工事マニュアルへの反映 ※データ提供：帯広開発建設部

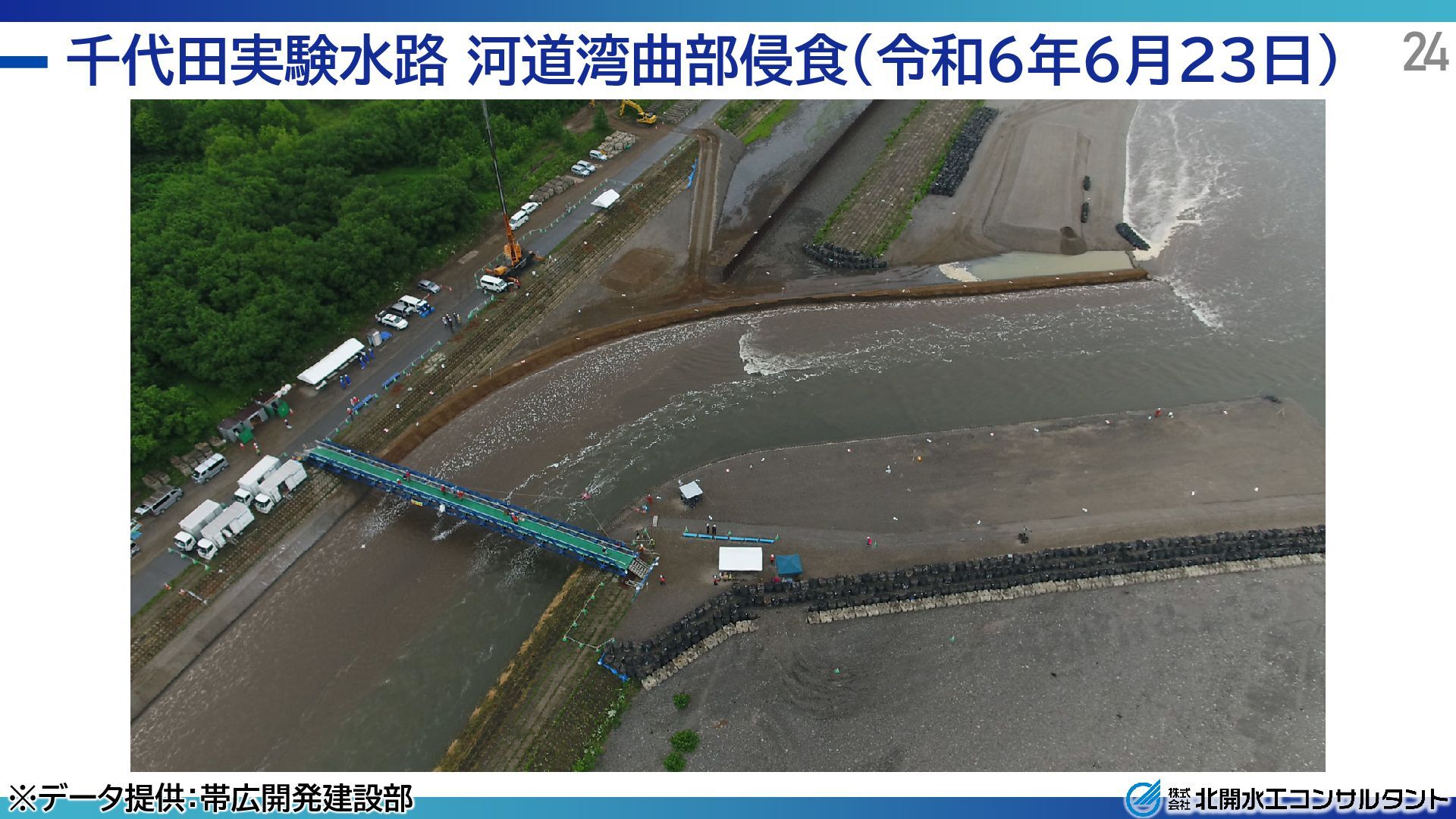

25. 24 千代田実験水路 河道湾曲部侵食（令和6年6月23日） ※データ提供：帯広開発建設部

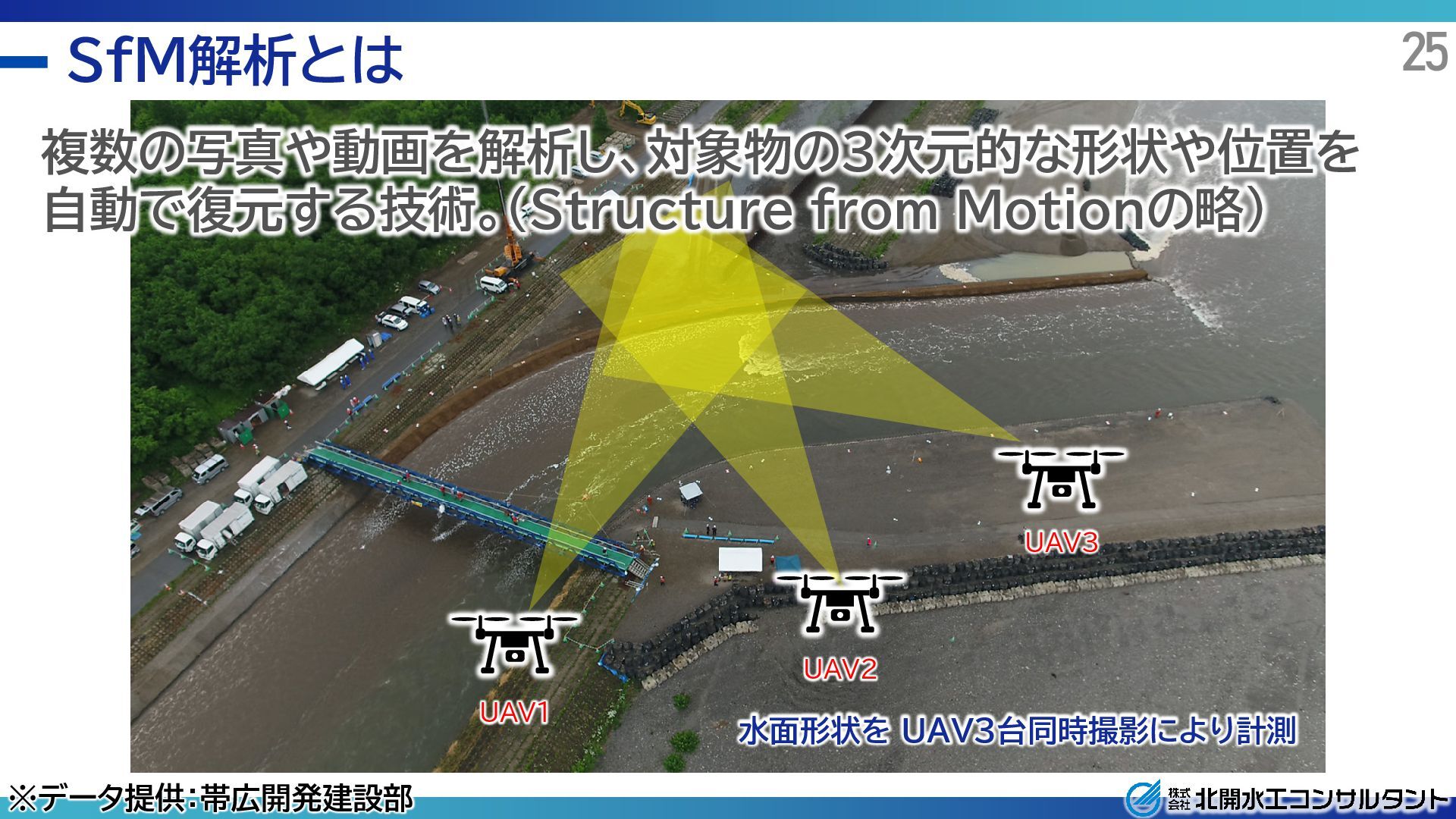

26. 25 SfM解析とは UAV1 UAV2 UAV3 複数の写真や動画を解析し、対象物の3次元的な形状や位置を 自動で復元する技術。（Structure from Motionの略） 水面形状を UAV3台同時撮影により計測 ※データ提供：帯広開発建設部

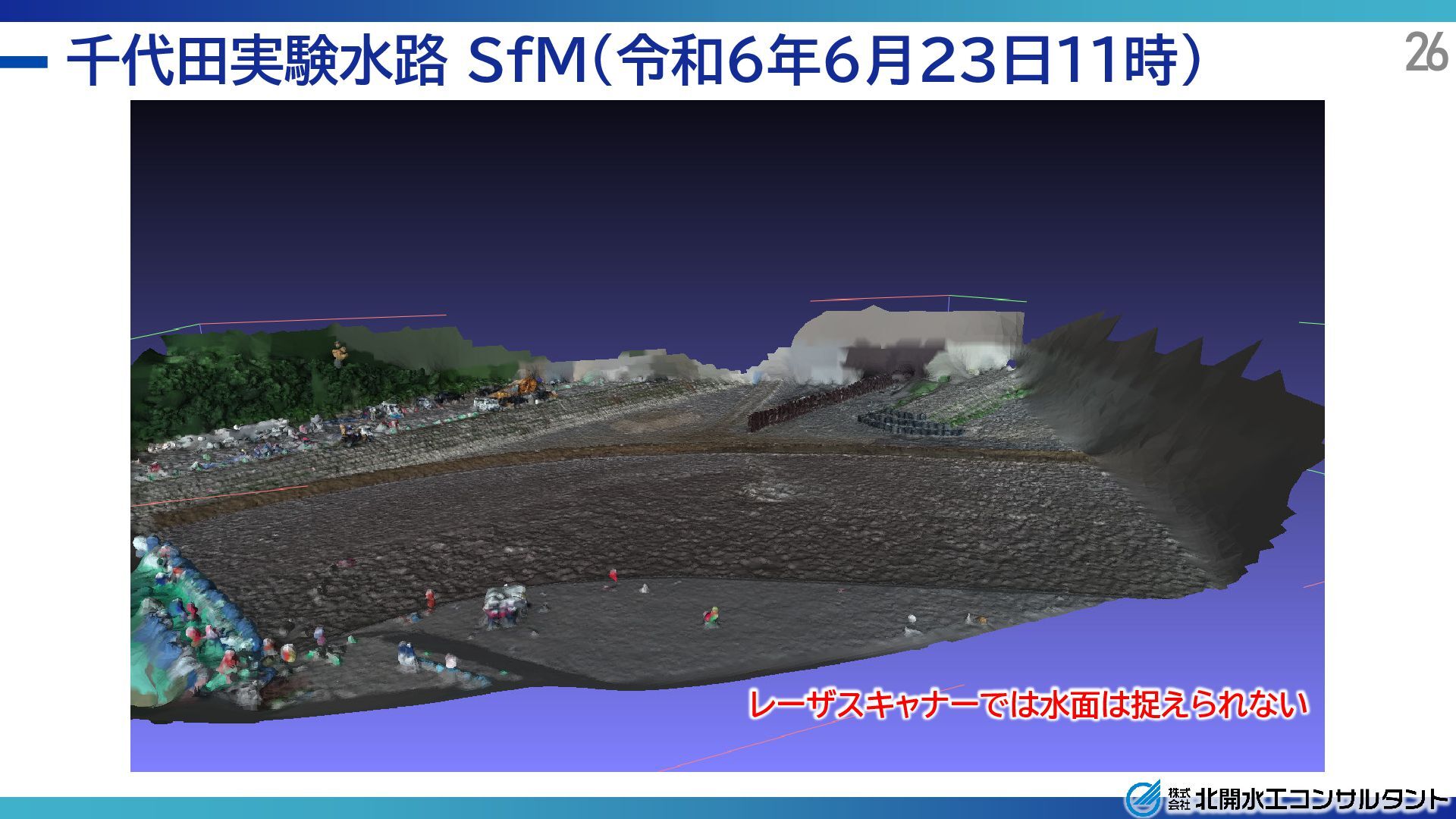

27. 26 千代田実験水路 SfM（令和6年6月23日11時） レーザスキャナーでは水面は捉えられない

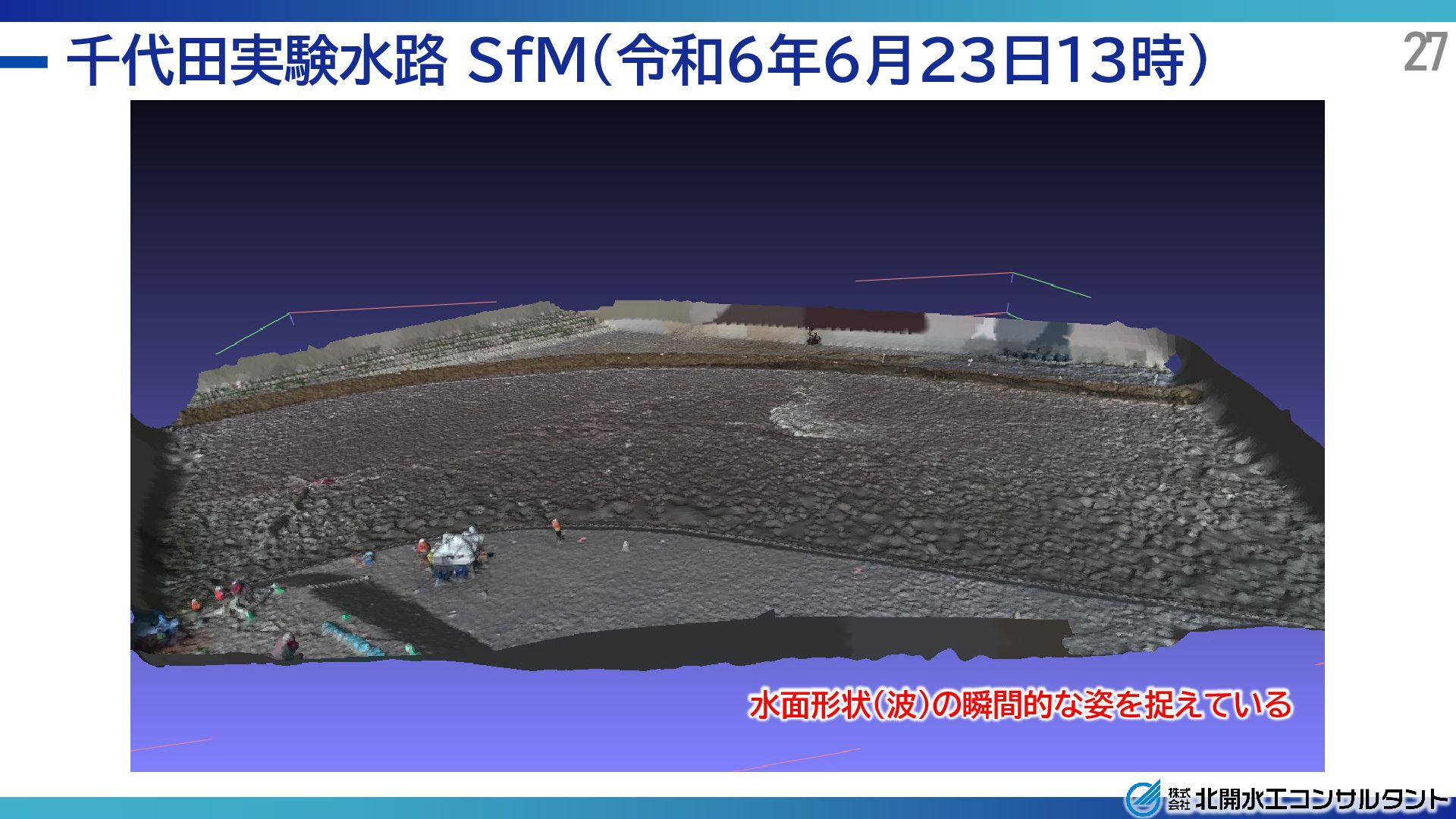

28. 27 千代田実験水路 SfM（令和6年6月23日13時） 水面形状（波）の瞬間的な姿を捉えている

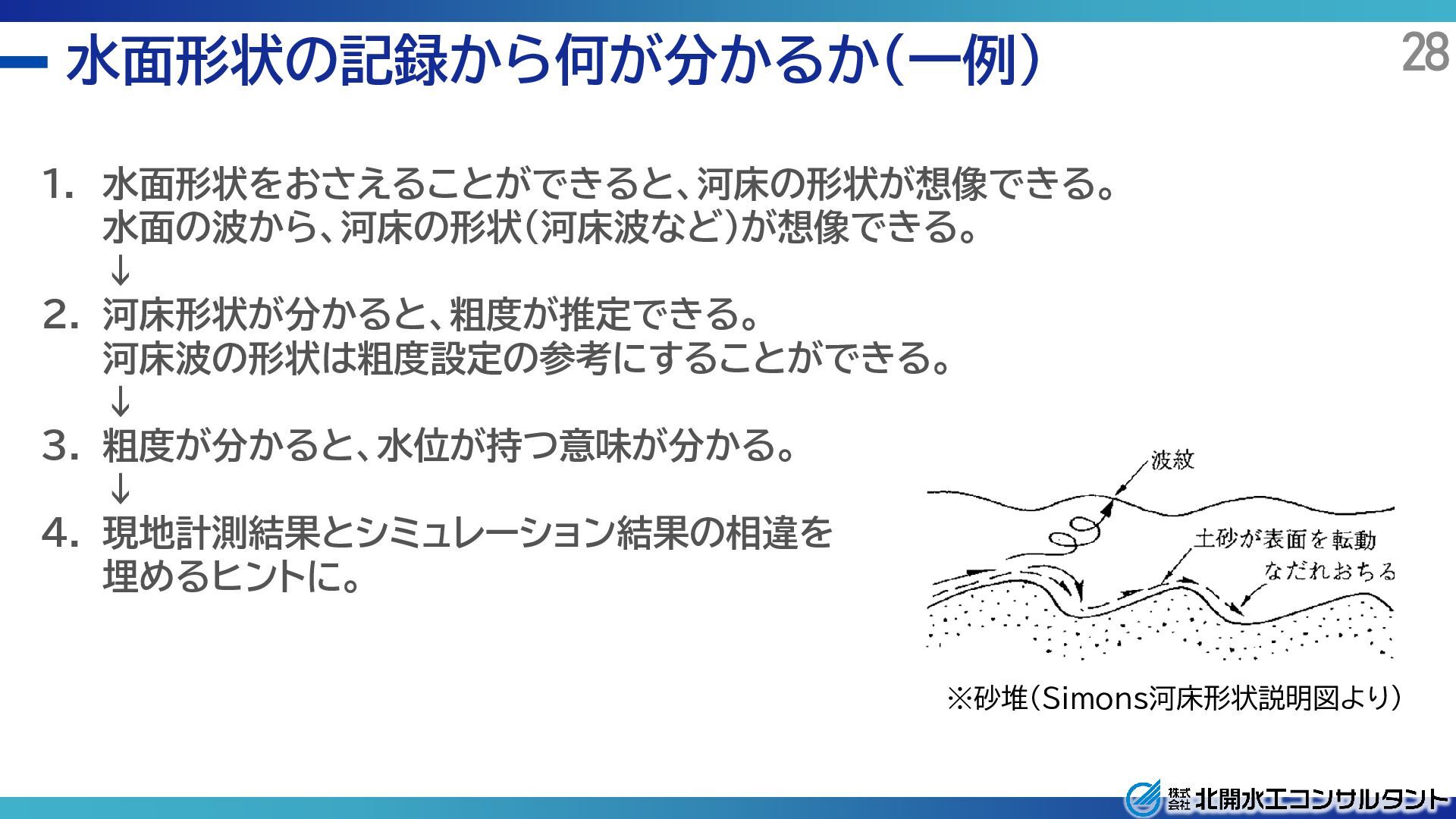

29. 28 水面形状の記録から何が分かるか（一例） 1. 水面形状をおさえることができると、河床の形状が想像できる。 水面の波から、河床の形状（河床波など）が想像できる。 ↓ 2. 河床形状が分かると、粗度が推定できる。 河床波の形状は粗度設定の参考にすることができる。 ↓ 3. 粗度が分かると、水位が持つ意味が分かる。 ↓ 4. 現地計測結果とシミュレーション結果の相違を 埋めるヒントに。 ※砂堆（Simons河床形状説明図より）

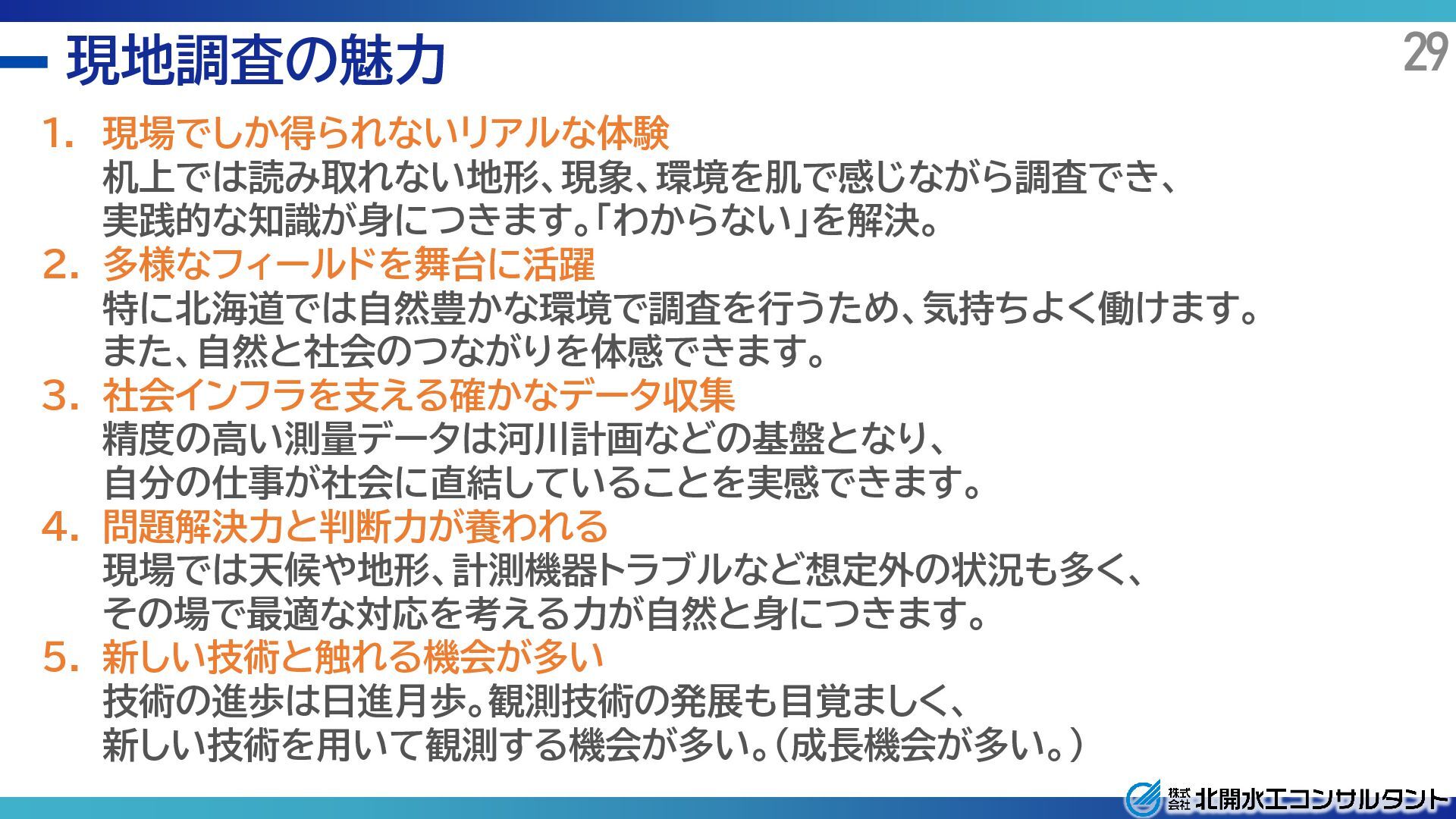

30. 29 現地調査の魅力 1. 現場でしか得られないリアルな体験 机上では読み取れない地形、現象、環境を肌で感じながら調査でき、 実践的な知識が身につきます。「わからない」を解決。 2. 多様なフィールドを舞台に活躍 特に北海道では自然豊かな環境で調査を行うため、気持ちよく働けます。 また、自然と社会のつながりを体感できます。 3. 社会インフラを支える確かなデータ収集 精度の高い測量データは河川計画などの基盤となり、 自分の仕事が社会に直結していることを実感できます。 4. 問題解決力と判断力が養われる 現場では天候や地形、計測機器トラブルなど想定外の状況も多く、 その場で最適な対応を考える力が自然と身につきます。 5. 新しい技術と触れる機会が多い 技術の進歩は日進月歩。観測技術の発展も目覚ましく、 新しい技術を用いて観測する機会が多い。（成長機会が多い。）
