1. Channel Power РЕШЕНИЯ MOTOROLA MOTOBRIDGE™ ДЕННИ ПАРВАРИ EMEA CHANNEL MOTOBRIDGE BUSINESS MANAGER 30 НОЯБРЯ 2012
2. Как соединить радиостанции разных типов? СИСТЕМА MOTOBRIDGE ЗАДАЧА
3. Как обеспечить связь между разными службами? СИСТЕМА MOTOBRIDGE ЗАДАЧА
4. Как связать отдаленные точки? СИСТЕМА MOTOBRIDGE ЗАДАЧА
5. 5 СИСТЕМА MOTOBRIDGE Как преодолеть географические границы? ЗАДАЧА
6. MOTOBRIDGE 6 Система для решения ответственных задач, обеспечивающая надежную связь между: • Радиостанциями • P25, аналоговые, традиционные, транкинговые, ASTRO, MOTOTRBO, TETRA, радиостанции сторонних компаний • VoIP • Сотовыми телефонами • Спутниковыми телефонами • Телефонными сетями общего пользования
7. РЕШЕНИЕ MOTOBRIDGE • Взаимодействие радиостанций по IP • Богатые возможности управления IP- диспетчеризацией • Контроль над происшествиями с объекта • VoIP-телефония и конференции 7
8. РЕШЕНИЕ MOTOBRIDGE (продолжение) • Связь телефонов и радиостанций (с диспетчеризацией или без нее) • Радиовыбор через IP • Централизованное администрирование • Поэтапная замена системы 8
9. СФЕРЫ ПРИМЕНЕНИЯ 9 • Общественная безопасность • Национальные и муниципальные центры катастроф • Пожарные бригады • Скорая медицинская помощь • Поезда • Перевозки • Электроснабжение • Нефть и газ • Прочие
10. IP-сеть Радиошлюз Радиошлюз Радиошлюз Шлюз рабочей станции Сервер ГЦУ SIP-сервер Клиентский ПК панели администратора ОБЩАЯ АРХИТЕКТУРА СИСТЕМЫ Средство настройки (ПО) ПД (только ПО) ПД (только ПО) ПК панели диспетчера 10 Телефонная сеть Телефонная сеть TETRA Обычная радиостанция MOTOTRBO TETRA MOTOTRBO TETRA Обычная радиостанция MOTOTRBO Модуль GSM/GPRS (G30) Модуль GSM/GPRS (G30) Шлюз тел. сети MP-114 Мини-АТС Шлюз тел. сети MP-114 Обычная радиостанция
11. Radio Gateway Units КОМПОНЕНТЫ MOTOBRIDGE — ОБОРУДОВАНИЕ • Шлюз на 4/8 портов (радиошлюз/шлюз рабочих станций) • Компактный шлюз рабочих станций (компактный/мини-шлюз рабочих станций) • Рабочие станции/серверы • ПК панели диспетчеризации • Сервер главного центра управления (ГЦУ) • Клиентский ПК панели администратора • Прокси-сервер протокола инициирования сеансов (SIP) 11
12. Radio Gateway Units КОМПОНЕНТЫ MOTOBRIDGE — ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ • Средство настройки • Приложение панели администратора • Приложение ГЦУ • Веб-система управления (WMS) • Приложения диспетчеризации • ПД • Приложение удаленной диспетчеризации • Приложение программной диспетчеризации • Программная кнопка переговоров • Приложение мобильной беспроводной диспетчеризации • Приложение SIP-прокси 12
13. 13 ШЛЮЗ MOTOBRIDGE НА 4/8 ПОРТОВ Шлюзы MOTOBRIDGE основаны на одной аппаратной платформе, которую можно настроить для работы в качестве радиошлюза или шлюза рабочих станций. IP-сеть Радиошлюз TETRA Обычная радиостанция MOTOTRBO Обычная радиостанция MOTOTRBO TETRA
14. 14 ШЛЮЗ MOTOBRIDGE НА 4/8 ПОРТОВ — ПРОДОЛЖЕНИЕ Радиошлюз • Используется для подключения радиооборудования • Выполняет все операции по буферизации звука и обработке сигнала • Распределяет VoIP-пакеты, позволяя получать идентичный звук на разных радиостанциях • Поддерживает до 4 или до 8 устройств радиодоступа • Соединяется с другими шлюзами через локальную сеть или по протоколу IP • Обеспечивает шифрование звука при передаче по IP-сети
15. 15 Шлюз рабочих станций • Выполняет функцию диспетчеризации или взаимосвязи с ПК панели диспетчеризации • В небольших системах (без ГЦУ, т.е., системах G1 и G4) может также определяться как радиошлюз (радиошлюз/шлюз рабочих станций) IP-сеть Радиошлюз РШ/ШРС ПК панели диспетчеризации TETRA Обычная радиостанция MOTOTRBO TETRA Обычная радиостанция MOTOTRBO ШЛЮЗ MOTOBRIDGE НА 4/8 ПОРТОВ — ПРОДОЛЖЕНИЕ
16. IP-сеть CEB BIM Тоновое удаленное управление + 4W Удаленное управление: тоновое/E&M+4W Последовательный порт RS232 (управление радиостанциями, аварийное уведомление и беспроводные данные) Станция Транкинг Обычная радиостанция Телефонная сеть Консолет 1 – 8 интерфейсных соединений на радиошлюз Модуль GSM/GPRS (G30) Подвижная наземная радиосистема ИНТЕРФЕЙС РАДИОШЛЮЗА 16 Шлюз телефонной сети MP-114 Мини-АТС
17. 17 КОМПАКТНЫЙ ШЛЮЗ РАБОЧИХ СТАНЦИЙ (COMPACT-WSGU) • Блок уменьшенного размера может использоваться только в качестве шлюза рабочих станций (не выполняет функции радиошлюза и блока выбора) • Встроенное экономичное решение высокого уровня Компактный ШРС IP-сеть MOTOBRIDGE ПК панели диспетчеризации ПД (только ПО)
18. 18 СРЕДСТВО НАСТРОЙКИ • Работает на ноутбуке инженера предназначено для выполнения на месте следующих работ: • Настройка нового шлюза • Изменение конфигурации шлюза • Настройка звука для каждой задачи радиопорта • Имеются две версии средства настройки: • G1-G4: используется для автономных систем G1 и G4 и передвижных конфигураций • GX-MX: используется для систем GL, GX и MX
19. 19 КЛИЕНТСКИЙ ПК ПАНЕЛИ АДМИНИСТРАТОРА • Выполнение всех действий со средством настройки • Также позволяет администратору управлять системой: • просмотр журналов • активность системы на уровне пользователя • события • состояние связи шлюза • Располагается в любой точке системы • Работает в ОС Windows XP или Windows 7
20. 20 СЕРВЕР ГЛАВНОГО ЦЕНТРА УПРАВЛЕНИЯ Главный сервер управления системой (центральное хранилище): • Должен использоваться в крупных системах MOTOBRIDGE, содержащих более 8 шлюзов (архитектура GL, GX и MX) • Все пользователи и ресурсы системы (администраторы, диспетчеры, радиостанции) регистрируются в ГЦУ IP-сеть Радиошлюз Сервер ГЦУ TETRA Обычная радиостанция MOTOTRBO Модуль GSM/GPRS (G30) Шлюз рабочих станций ПК панели диспетчеризации Сервер SIP Клиентский ПК панели администратора Мини-АТС Шлюз телефонной сети MP-114 Телефонная сеть
21. 21 СЕРВЕР ГЛАВНОГО ЦЕНТРА УПРАВЛЕНИЯ — ПРОДОЛЖЕНИЕ Продолжение • Хранение информации системного уровня: • Активная коммутация • Конференции • Параметры безопасности • и т.д. • Работает в ОС Red Hat Linux • Используется уровень авторизации • Программная панель администратора предоставляет интерфейс пользователя для ГЦУ • Поддержка резервирования
22. 22 ПРИЛОЖЕНИЯ ДИСПЕТЧЕРИЗАЦИИ И УДАЛЕННОЙ ДИСПЕТЧЕРИЗАЦИИ • Позволяют диспетчеру активировать шлюз рабочих станций для контроля следующих функций: • Диспетчеризация удаленных радиостанций • Интерком-соединения • Аудиоконференции • Телефонные вызовы • Шлюз рабочих станций является обязательным компонентом • Работают в ОС Windows XP с пакетом обновления 3 или Windows 7 (64- или 32- разрядная версия)

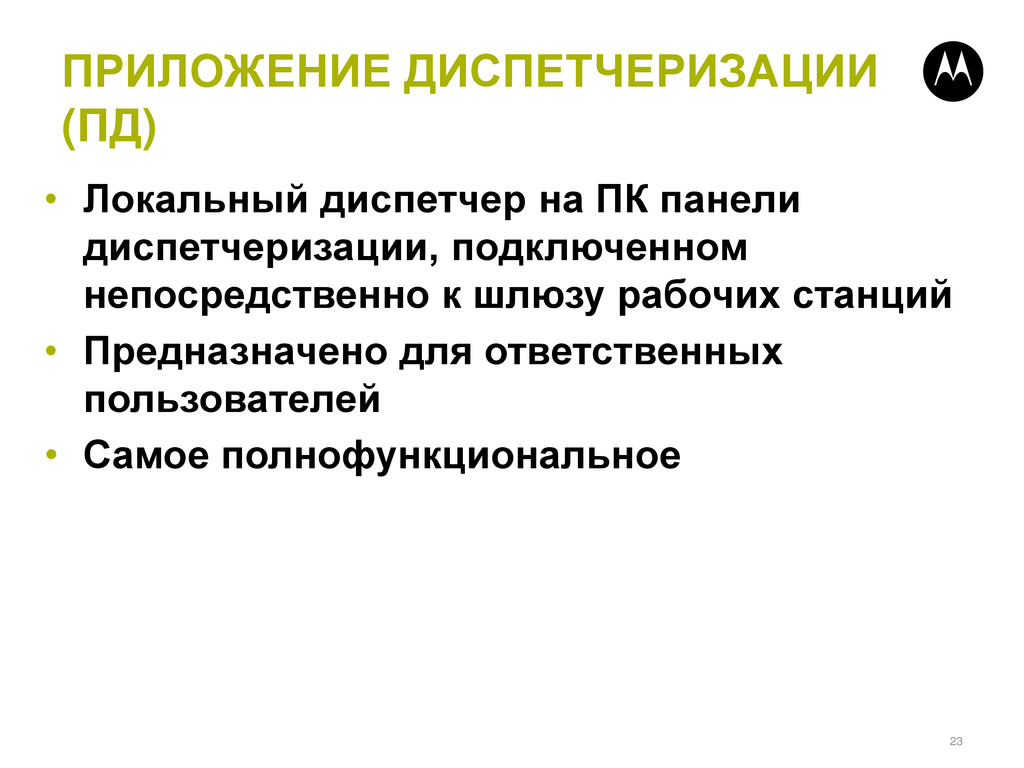

23. 23 ПРИЛОЖЕНИЕ ДИСПЕТЧЕРИЗАЦИИ (ПД) • Локальный диспетчер на ПК панели диспетчеризации, подключенном непосредственно к шлюзу рабочих станций • Предназначено для ответственных пользователей • Самое полнофункциональное

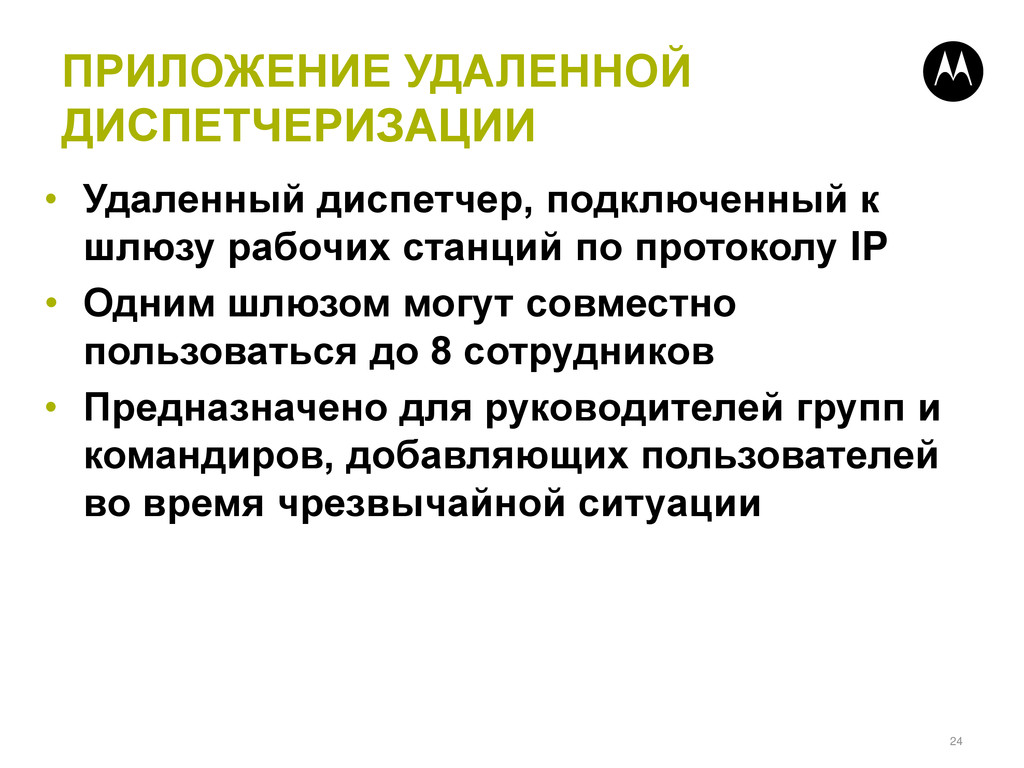

24. 24 ПРИЛОЖЕНИЕ УДАЛЕННОЙ ДИСПЕТЧЕРИЗАЦИИ • Удаленный диспетчер, подключенный к шлюзу рабочих станций по протоколу IP • Одним шлюзом могут совместно пользоваться до 8 сотрудников • Предназначено для руководителей групп и командиров, добавляющих пользователей во время чрезвычайной ситуации
25. 25 ПРИЛОЖЕНИЯ ДИСПЕТЧЕРИЗАЦИИ И УДАЛЕННОЙ ДИСПЕТЧЕРИЗАЦИИ (ПРОДОЛЖЕНИЕ) RGU TETRA MOTOTRBO Звук G711 .RPDFL + управление P-C Соединение с ГЦУ Радиошлюз Обычная радиостанция Интернет Брандмауэр Шлюз рабочих станций Программная кнопка связи Наушники ПД Приложение удаленной диспетчеризации I Приложение удаленной диспетчеризации II Звуковая плата Звуковая плата Частная IP-сеть организации ГЦУ
26. 26 Графический интерфейс диспетчеризации • Интуитивно понятные операции перетаскивания • Дополнительные функции сенсорного экрана • Настраиваемый размер и вид • Поддержка многоязычности • Поддержка IP-камеры • Windows 7 или XP ПРИЛОЖЕНИЯ ДИСПЕТЧЕРИЗАЦИИ И УДАЛЕННОЙ ДИСПЕТЧЕРИЗАЦИИ (ПРОДОЛЖЕНИЕ)
27. ИНТЕРФЕЙС ПРИЛОЖЕНИЙ ДИСПЕТЧЕРИЗАЦИИ И УДАЛЕННОЙ ДИСПЕТЧЕРИЗАЦИИ Лента Панель ресурсов Область «Мое подключение» Панель журнала Панель коммутации Верхнее меню Строка состояния 27
28. 28 Эмулятор радиостанции MIMIC • Доступен для станций управления GM339, XTL5000 и APX7500 (в будущем — MTM800) ИНТЕРФЕЙС ПРИЛОЖЕНИЙ ДИСПЕТЧЕРИЗАЦИИ И УДАЛЕННОЙ ДИСПЕТЧЕРИЗАЦИИ (ПРОДОЛЖЕНИЕ)

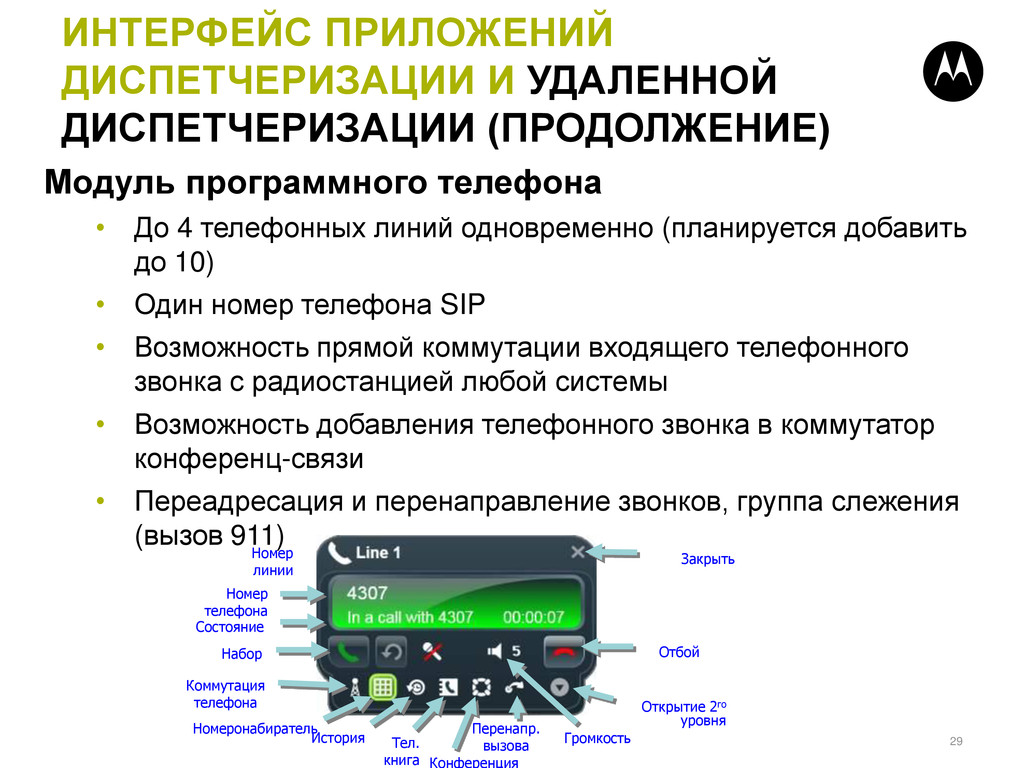

29. Тел. книга Конференция Отбой Набор Закрыть Номер линии Номеронабиратель История Открытие 2го уровня Громкость Перенапр. вызова Номер телефона Состояние Коммутация телефона Модуль программного телефона • До 4 телефонных линий одновременно (планируется добавить до 10) • Один номер телефона SIP • Возможность прямой коммутации входящего телефонного звонка с радиостанцией любой системы • Возможность добавления телефонного звонка в коммутатор конференц-связи • Переадресация и перенаправление звонков, группа слежения (вызов 911) 29 ИНТЕРФЕЙС ПРИЛОЖЕНИЙ ДИСПЕТЧЕРИЗАЦИИ И УДАЛЕННОЙ ДИСПЕТЧЕРИЗАЦИИ (ПРОДОЛЖЕНИЕ)
30. 30 Поддержка IP-камеры ИНТЕРФЕЙС ПРИЛОЖЕНИЙ ДИСПЕТЧЕРИЗАЦИИ И УДАЛЕННОЙ ДИСПЕТЧЕРИЗАЦИИ (ПРОДОЛЖЕНИЕ)
31. 31 ПРИЛОЖЕНИЕ ДИСПЕТЧЕРИЗАЦИИ (ТОЛЬКО ПО) • Подключение к ресурсам шлюза через • IP-сеть • Шлюз рабочих станций с использованием прокси-сервера ВРК • Те же возможности, что и у шлюза рабочих станций, но с рядом ограничений • Используется звуковая карта локального ПК • Нельзя создавать телеконференции (между диспетчерами) • Не более 12 соединений (диспетчеров с радиостанциями или телефонами) • Нельзя участвовать в соединениях «радио – телефон» (только слушать — это связано с наложением звука при использовании протокола SIP)
32. 32 УПРОЩЕННАЯ ВЕРСИЯ: ПРОГРАММНАЯ КНОПКА СВЯЗИ ПРИЛОЖЕНИЕ ДИСПЕТЧЕРИЗАЦИИ (ТОЛЬКО ПО)
33. 33 МОБИЛЬНОЕ БЕСПРОВОДНОЕ ПРИЛОЖЕНИЕ ДИСПЕТЧЕРИЗАЦИИ • Дает возможность диспетчеризации со смартфона с ОС Android • Работает через сети Wi-Fi и 3G/4G • Пользователь приложения может отслеживать, контролировать и осуществлять коммутацию радиостанций разных типов, а также общаться с другими диспетчерами через интерком-соединения
34. 34 ПРОКСИ-СЕРВЕР ПРОТОКОЛА УСТАНОВЛЕНИЯ СЕССИИ (SIP) • Сигнальный сервер для создания разговорных трактов (вызовов) в системе. • Соответствует стандарту маршрутизации мультимедийных вызовов и телефонных служб в Интернете IETF-RFC3261. IP-сеть Радиошлюз Сервер ГЦУ TETRA Обычная радиостанция MOTOTRBO Модуль GSM/GPRS (G30) Шлюз рабочих станций ПК панели диспетчеризации Сервер SIP Клиентский ПК панели администратора Шлюз телефонной сети MP-114 Мини-АТС Телефонная сеть
35. 35 ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ ДЛЯ РАБОТЫ С SIP Шлюз телефонной сети • MP-114 поддерживает до 4 блоков • MP-118 поддерживает до 8 блоков • MP-124 поддерживает до 24 блоков Шлюз телефонной сети MP-114 Мини-АТС Соединения по телефонной сети IP-сеть MOTOBRIDGE
36. РШ / ШРС • Соединение до 8 ресурсов в одном месте • Совмещенный РШ/ШРС • Передвижная • Сеть не требуется • Серверы не требуются • Без ГЦУ • Без панели администратора • Используется средство настройки АРХИТЕКТУРА MOTOBRIDGE G1 36 ПК панели диспетчеризации TETRA Обычная радиостанция MOTOTRBO

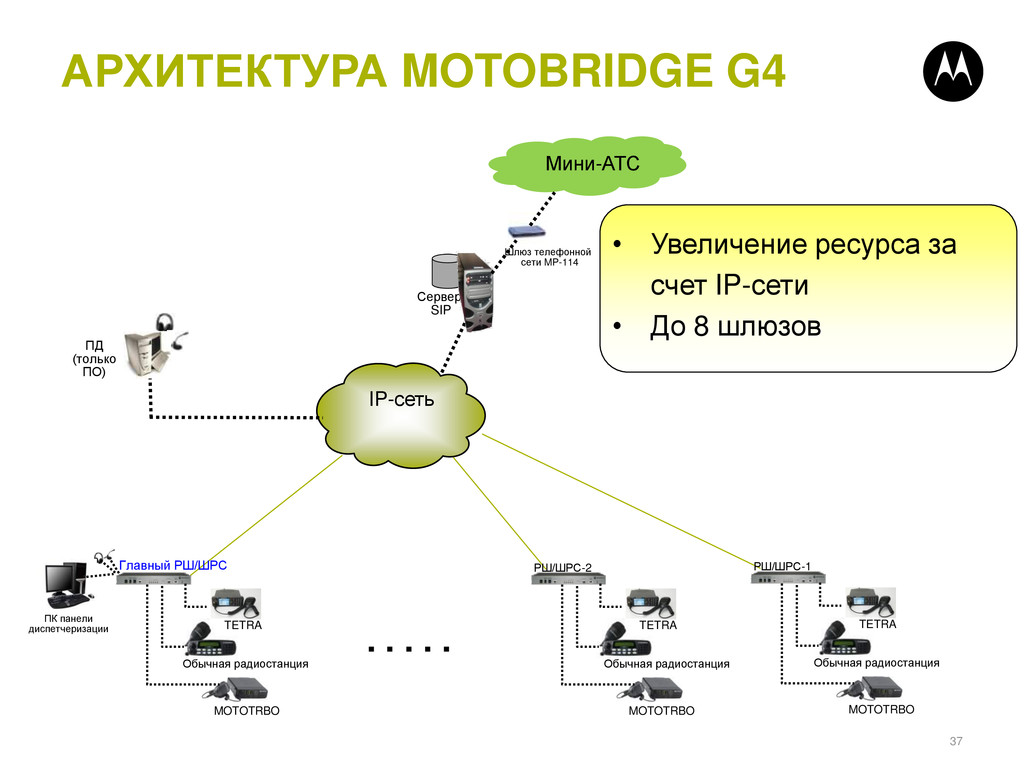

37. АРХИТЕКТУРА MOTOBRIDGE G4 37 ПК панели диспетчеризации • Увеличение ресурса за счет IP-сети • До 8 шлюзов . . . . . IP-сеть РШ/ШРС-1 Обычная радиостанция MOTOTRBO TETRA РШ/ШРС-2 Обычная радиостанция MOTOTRBO TETRA ПД (только ПО) Сервер SIP Мини-АТС Шлюз телефонной сети MP-114 Главный РШ/ШРС Обычная радиостанция MOTOTRBO TETRA
38. IP-сеть Радиошлюз ШРС Сервер ГЦУ/SIP Рабочая станция панели администратора АРХИТЕКТУРА MOTOBRIDGE GL-GX • До 400 радиоресурсов • Решение уровня округа, города или страны • Требует наличия сервера главного центра управления (может также выступать в качестве сервера SIP) • Требует наличия клиентского ПК панели администратора 38 ПК панели диспетчеризации Телефонная сеть TETRA Обычная радиостанция MOTOTRBO TETRA MOTOTRBO TETRA MOTOTRBO Мини-АТС Шлюз телефонной сети MP-114 Радиошлюз Радиошлюз Обычная радиостанция Обычная радиостанция
39. IP-сеть Резервный сервер SIP Рабочая станция панели администратора АРХИТЕКТУРА MOTOBRIDGE MX 39 • Тысячи ресурсов • Аварийные сценарии • Решение уровня округа или города • Решение уровня страны • Решение уровня нескольких стран • Сохранение аварийных журналов (панелью администратора) • Возможность резервирования серверов ГЦУ и SIP ШРС ПК панели диспетчеризации Радиошлюз TETRA MOTOTRBO TETRA MOTOTRBO TETRA MOTOTRBO Резервный сервер ГЦУ Главный сервер ГЦУ Главный сервер SIP Телефонная сеть Телефонная сеть Мини-АТС Радиошлюз Радиошлюз Обычная радиостанция Обычная радиостанция Шлюз тел. сети MP-114 Обычная радиостанция
40. 40 СВОДНАЯ ТАБЛИЦА АРХИТЕКТУР Максимальное количество Коробочное решение (G1) Небольшая автономная система (G4) Система начального/ среднего уровня (GL) Система средних размеров (GX) Крупная система (MX) Шлюзов (радио- и раб. ст.) 1 8 Не ограничено Не ограничено Не ограничено Радиоресурсов 8 56 64 400 5000 Приложений диспетчеризации 1 100 100 400 1000 ПД (только ПО) 100 100 100 400 3840 ВРК-шлюзов Н/Д 28 28 300 4000 Серверов SIP Н/Д Н/Д Облегченная версия объединена с ГЦУ Объединена с ГЦУ Двойное резервирование Серверов ГЦУ Н/Д Н/Д Облегченная версия объединена с SIP Объединена с SIP Двойное резервирование
41. МОБИЛЬНОСТЬ MOTOBRIDGE Удаленная диспетчеризация по IP • Удаленное управление через ноутбук • WiFi или 3G/4G Сотовый шлюз • Телефонное соединение без фиксированного местонахождения • Быстрое тактическое развертывание • Возможность подключения к основной сети через спутник, сотовые 3G-каналы данных, Canopy Простота настройки 41
42. Узел выбора — радиопорт радиошлюза, настроенный в качестве участника группы выбора. Выборщик — программная задача, выполняющая операции выбора. Запускается на выделенном шлюзе выбора или в рамках РШ или ШРС. Разговорные тракты выбора используются для передачи речи, меток качества сигнала (SQM) и управляющих данных между выборщиком и узлами. Обычные разговорные тракты MOTOBRIDGE позволяют диспетчерам, другим радиостанциям и пользователям телефонной сети подключаться к группе выбора. ФУНКЦИЯ ВЫБОРА Скорая медицинская помощь
43. 43 Определения — продолжение • До 4 узлов выбора на радиошлюз • До 64 узлов выбора на группу выбора (на «выборщик») • До 4 групп выбора («выборщиков») на одном аппаратном шлюзе • Функция доступна для всех радиостанций, использующих индикацию занятости канала по наличию высокочастотной несущей или звуковой тон состояния (для указания на начало передачи) • Успешно испытана с Quantar, GTR и MTR ФУНКЦИЯ ВЫБОРА — ПРОДОЛЖЕНИЕ Параметр Repeat to Voted node («Повторение выбранному узлу») включен
44. РШ РШ РШ РШ СВЧ/УВЧ СВЧ/УВЧ СВЧ/УВЧ СВЧ/УВЧ IP IP IP -100 дБ -90 дБ IP-сеть Диспетчер ШРС/Выборщик Полиция Пожарные Частные Скорая ПРИМЕР ИСПОЛЬЗОВАНИЯ — Ж/Д Командование тыла Сервер ГЦУ Сервер SIP Рабочая станция панели администратора Тел. сеть Шлюз телефонной сети MP-114 44 РШ Мини-АТС
45. Радиошлюз Командование тыла IP-сеть F3 F1 Вспомогательный центр диспетчеризации WS GU WS GU Шлюз рабочих ГЦУ Тоннели MOSCAD Пожарные Скорая Командование тыла ПОЛИЦИЯ Объединитель VHF F1 F3 Радиошлюз Радиошлюз WS GU Шлюз рабочих станций Будущий центр диспетчеризации Шлюз рабочих станций Управляемые площадки MOTOBRIDGE Объекты диспетчеров Полиция Пожарные Скорая РШ IP поверх сети WAN E1 iDEN iDEN iDEN Центр связи Основной центр диспетчеризации WS GU WS GU Шлюз рабочих станций ГЦУ ИСПОЛЬЗОВАНИЕ НА Ж/Д — ПРОДОЛЖЕНИЕ 45
46. ШРС X Диспетчер 2 X X X X Диспетчер 1 Радиошлюз Коммутатор Диспетчер 3 ШРС ШРС ГЦУ ПРИМЕР ИСПОЛЬЗОВАНИЯ — СКОРАЯ ПОМОЩЬ 46 МБУ БЛВС (Wi-Fi с WAP2)
47. ПРИМЕР ИСПОЛЬЗОВАНИЯ — СКОРАЯ ПОМОЩЬ (ПРОДОЛЖЕНИЕ) 47 Достижения • Расширение региональной радиослужбы на всю страну • Обмен данными по защищенной сети Wi-Fi • Соединение с сетями других экстренных служб: полиции, пожарных, федеральных служб и др.
48. ПРЕДЛОЖЕНИЕ ДЕЙСТВУЕТ ДО 27.12.2012 СВЯЖИТЕСЬ С РЕГИОНАЛЬНЫМ ТОРГОВЫМ ПРЕДСТАВИТЕЛЕМ или со мной по адресу danny@motorolasolutions.com ПАКЕТ ДЛЯ ЗАПУСКА MOTOBRIDGE ШЛЮЗ НА 4 ПОРТА MOTOBRIDGE F4031 + БП 110/220 В FTN7687 КАБЕЛИ И АДАПТЕРЫ ДЛЯ МОБИЛЬНЫХ РАДИОСТАНЦИЙ: СЕРИЯ GM3XX — 3089927V17, СЕРИИ DM3XXX И DM4XXX — 3071815Y82, СЕРИЯ ASTRO XTL5000 — 3087810V02 И КАБЕЛЬ TETRA MTM800E — 3071815Y94 Программные решения MOTOBRIDGE СРЕДСТВО НАСТРОЙКИ G1-G4 — FVN5473 ДИСПЕТЧЕР ДЛЯ СМАРТФОНОВ — FVN1739 ПРОГРАММА ДИСПЕТЧЕРИЗАЦИИ (ТОЛЬКО ПО) — FVN5898 ПРОГРАММНАЯ КНОПКА СВЯЗИ — FVN5811 КОМПАКТ-ДИСК С ДОКУМЕНТАЦИЕЙ MOTOBRIDGE G1-G4 9880800A55
49. СВЯЖИТЕСЬ С РЕГИОНАЛЬНЫМ ТОРГОВЫМ ПРЕДСТАВИТЕЛЕМ или со мной по адресу danny@motorolasolutions.com СПАСИБО ЗА ВНИМАНИЕ!
