1. Приложения для MotoTRBO от компании «Френдли» 30 ноября 2012 г. Александр Гиль Френдли

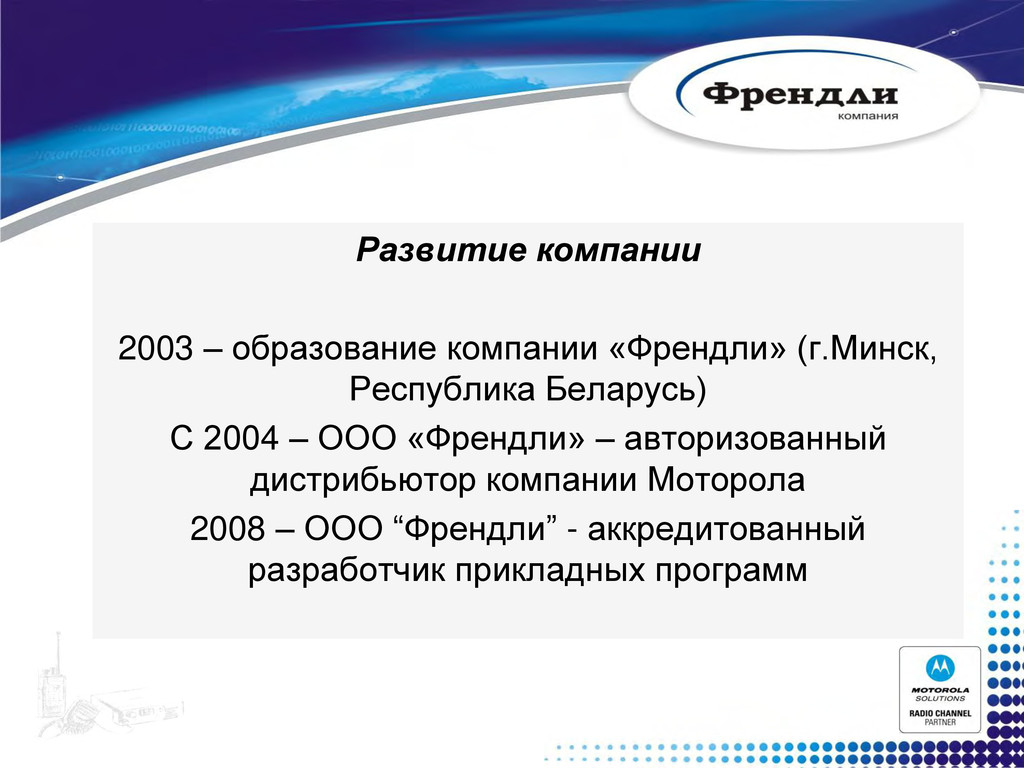

2. Развитие компании 2003 – образование компании «Френдли» (г.Минск, Республика Беларусь) С 2004 – ООО «Френдли» – авторизованный дистрибьютор компании Моторола 2008 – ООО “Френдли” - аккредитованный разработчик прикладных программ

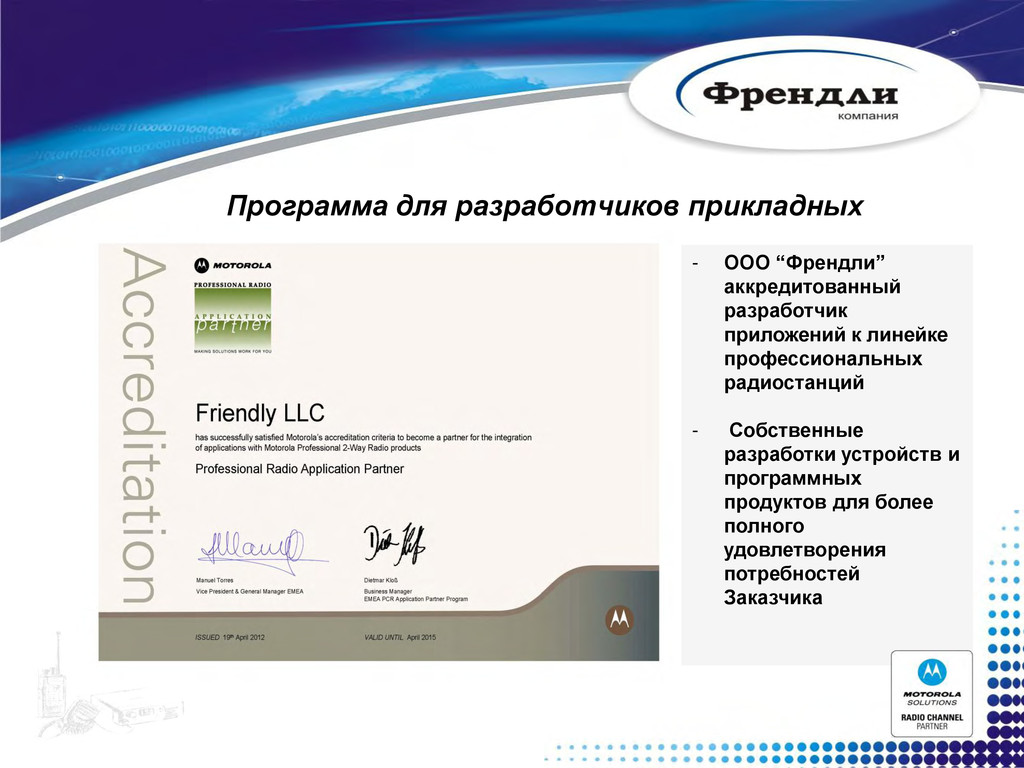

3. Программа для разработчиков прикладных систем - ООО “Френдли” аккредитованный разработчик приложений к линейке профессиональных радиостанций - Собственные разработки устройств и программных продуктов для более полного удовлетворения потребностей Заказчика

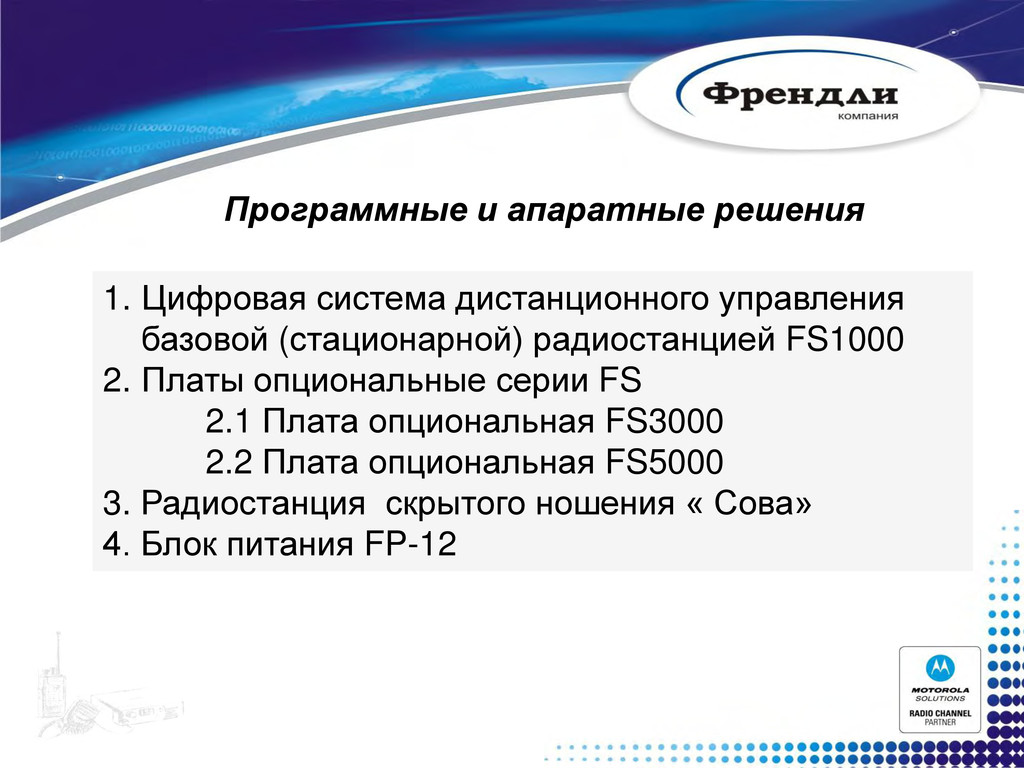

4. Программные и апаратные решения 1. Цифровая система дистанционного управления базовой (стационарной) радиостанцией FS1000 2. Платы опциональные серии FS 2.1 Плата опциональная FS3000 2.2 Плата опциональная FS5000 3. Радиостанция скрытого ношения « Сова» 4. Блок питания FP-12

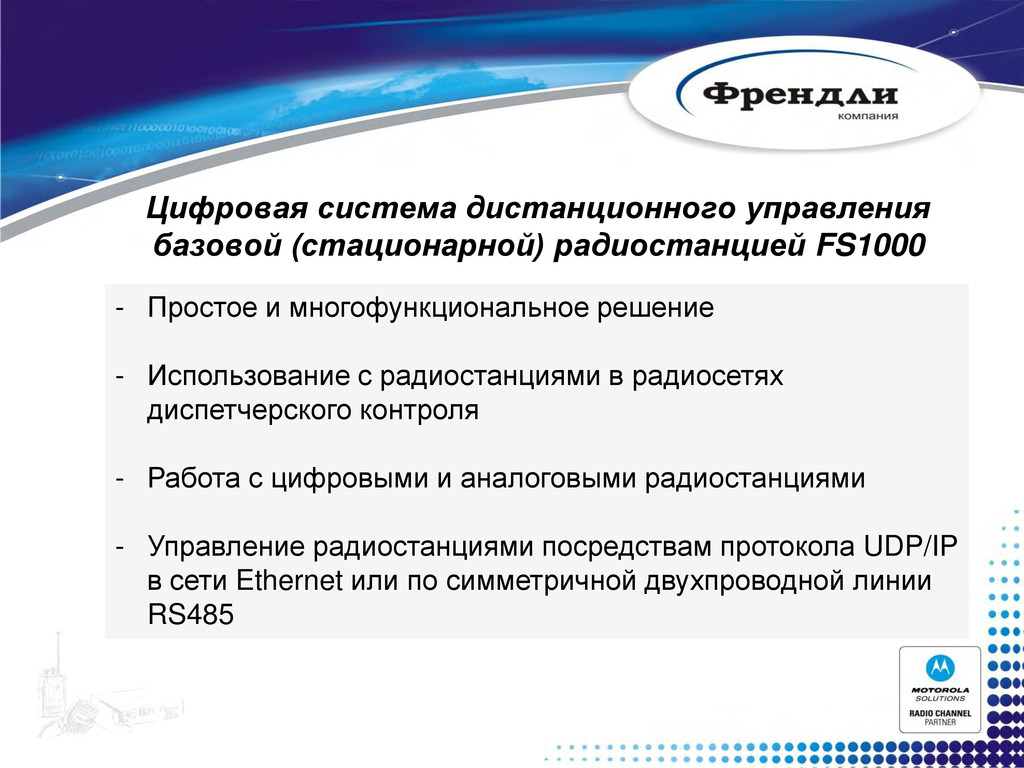

5. Цифровая система дистанционного управления базовой (стационарной) радиостанцией FS1000 - Простое и многофункциональное решение - Использование с радиостанциями в радиосетях диспетчерского контроля - Работа с цифровыми и аналоговыми радиостанциями - Управление радиостанциями посредствам протокола UDP/IP в сети Ethernet или по симметричной двухпроводной линии RS485

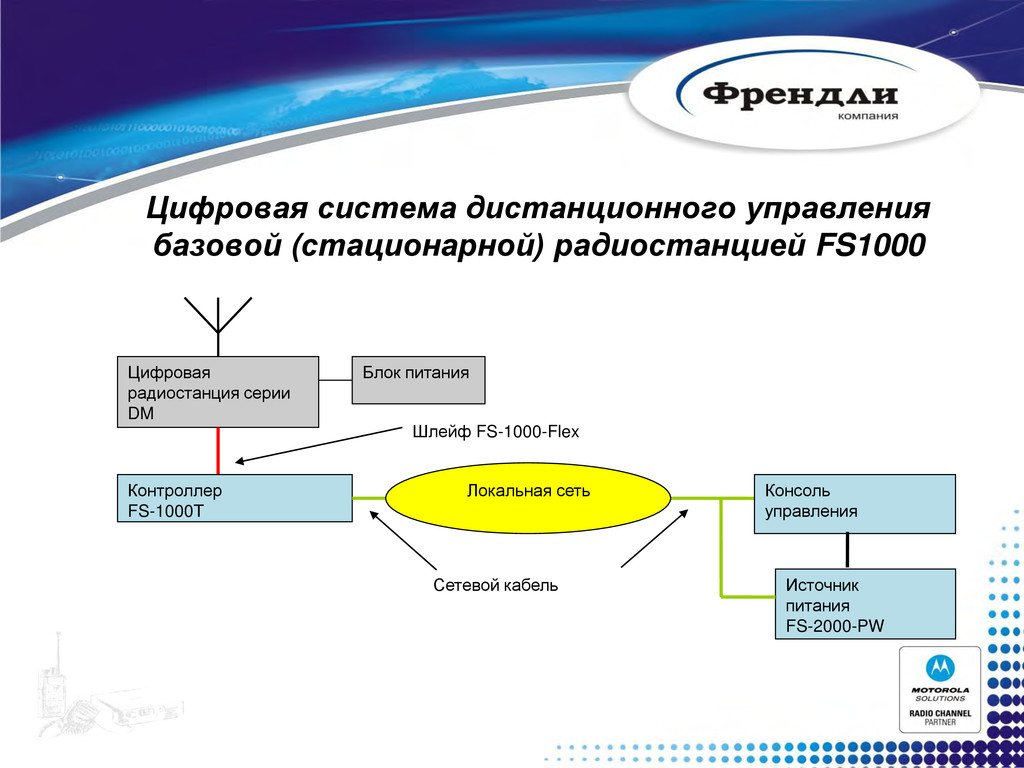

6. Цифровая система дистанционного управления базовой (стационарной) радиостанцией FS1000 Цифровая радиостанция серии DM Контроллер FS-1000Т Консоль управления Сетевой кабель Шлейф FS-1000-Flex Локальная сеть Блок питания Источник питания FS-2000-PW

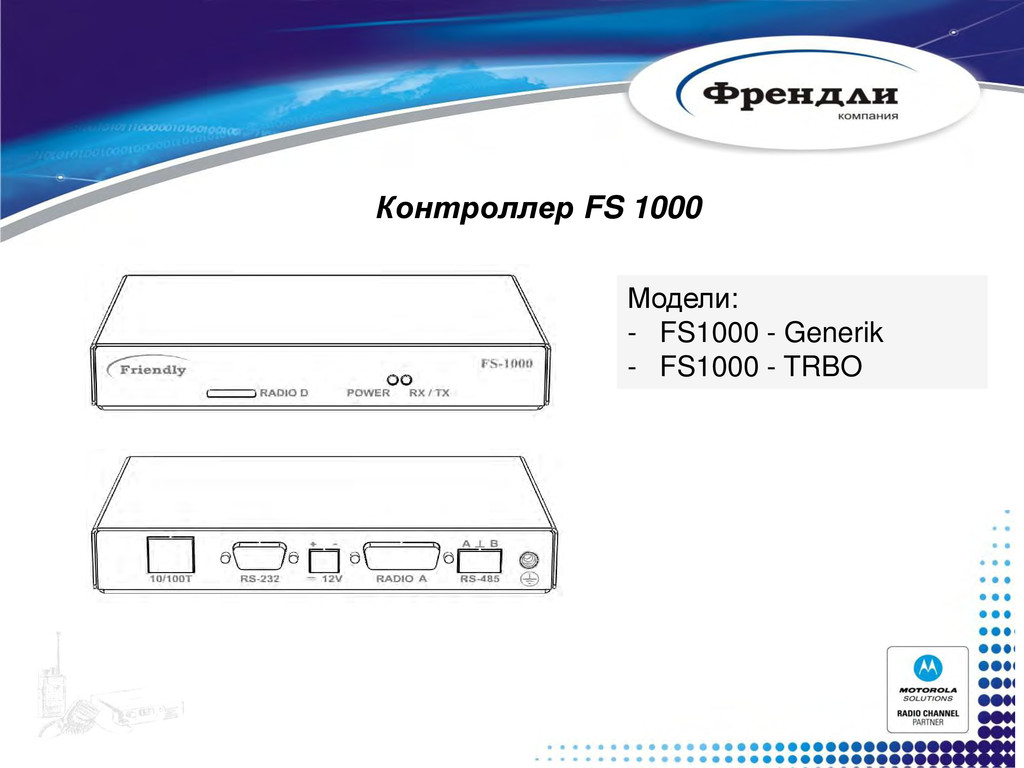

7. Контроллер FS 1000 Модели: - FS1000 - Generik - FS1000 - TRBO

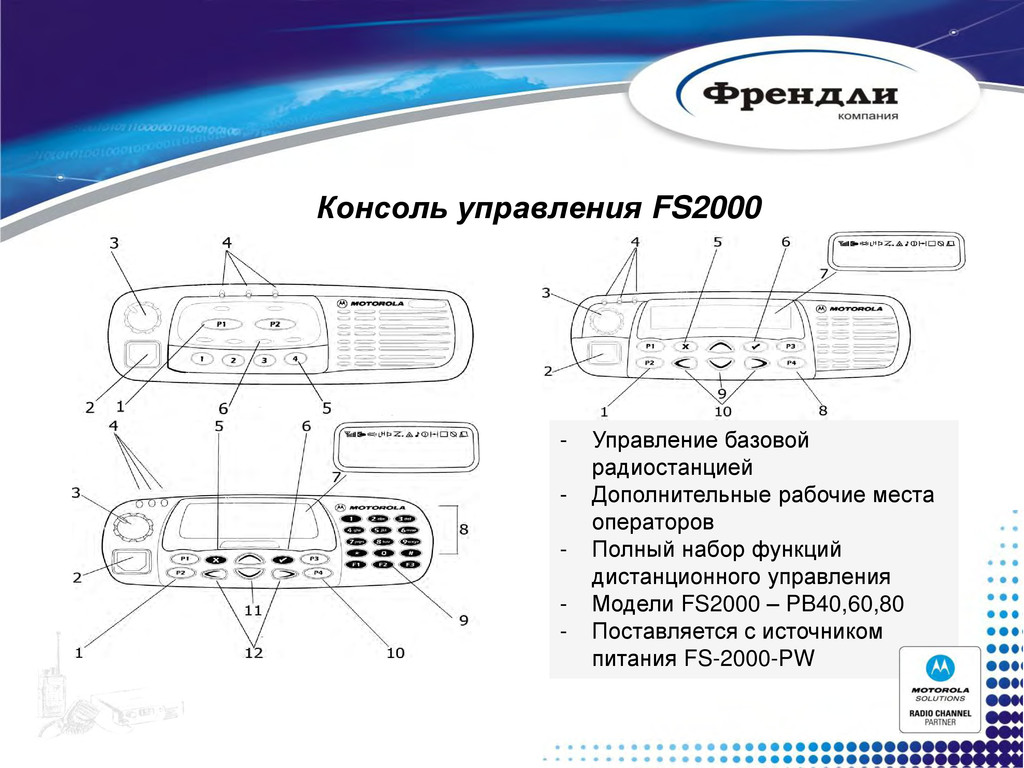

8. Консоль управления FS2000 - Управление базовой радиостанцией - Дополнительные рабочие места операторов - Полный набор функций дистанционного управления - Модели FS2000 – PB40,60,80 - Поставляется с источником питания FS-2000-PW

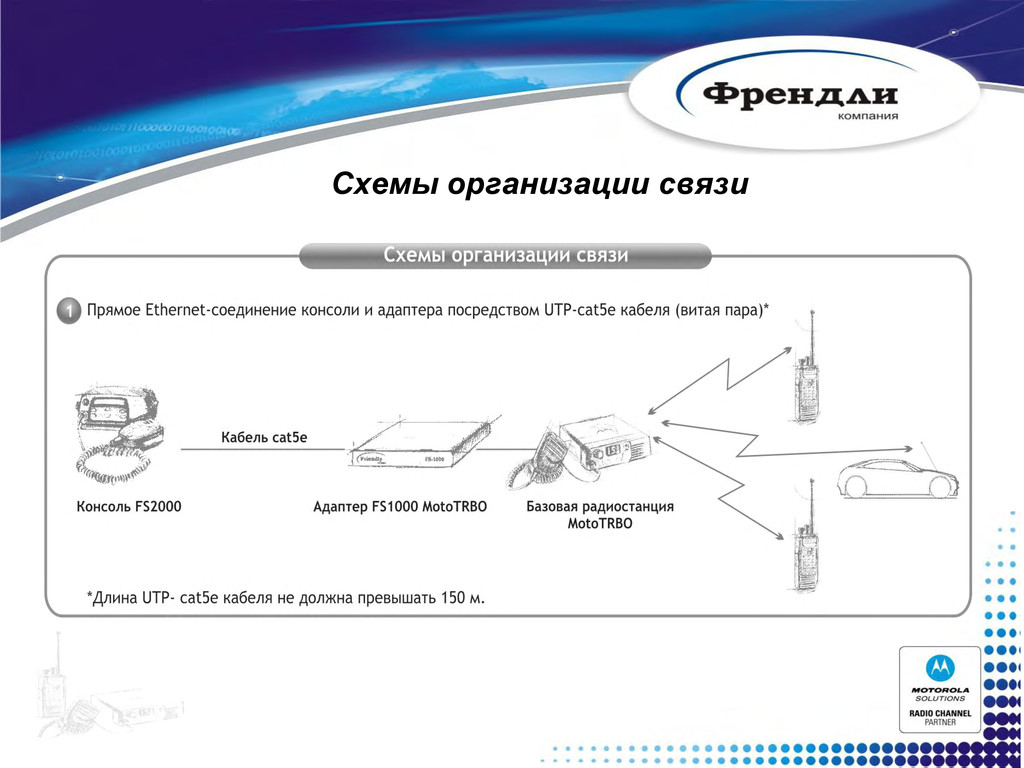

9. Схемы организации связи

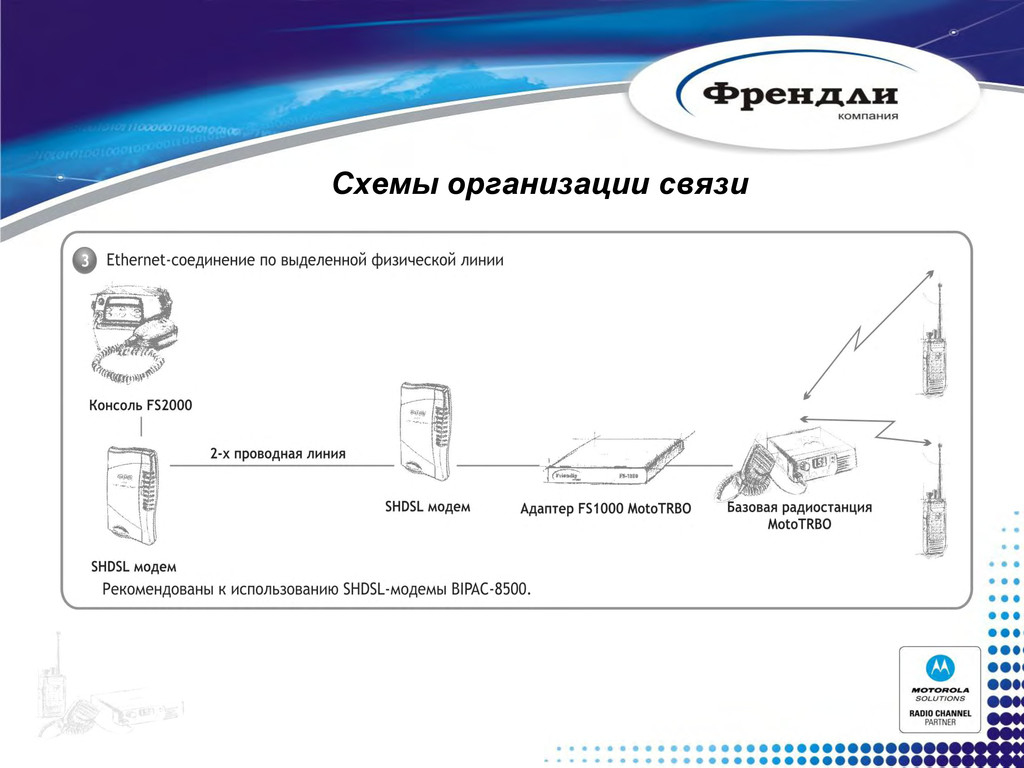

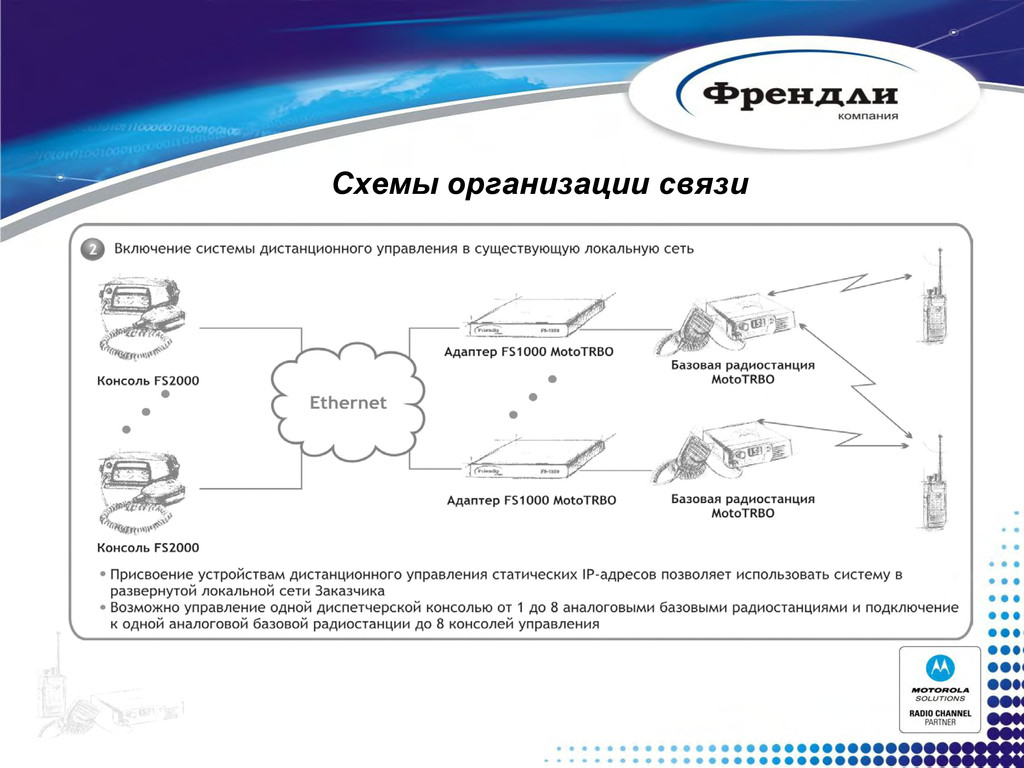

10. Схемы организации связи
11. Схемы организации связи
12. Особенности функционирования системы - Управление одной Диспетческой консолью от 1 до 8 базовыми (стационарными радиостанциями) - Подключение к базовой (стационарной) радиостанции от 1 до 8 Консолей управления - Соединение Консоли управления с Адаптером базовой станции посредством: интерфейса Ethernet, по симметричной двухпроводной линии (RS485) - Цветовая индикация на адаптере: наличие питания, прием/передача - Цветовая индикация на Консоли управления - Четырехстрочный, 14-ти символьный дисплей и русскоязычное меню Консоли управления

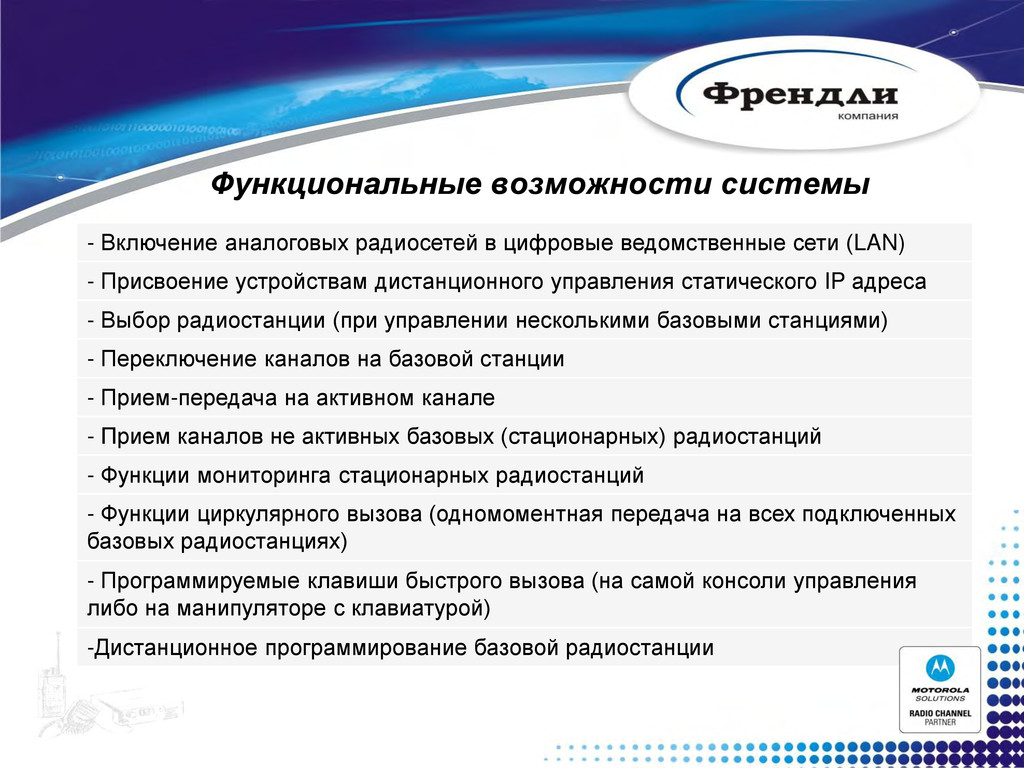

13. Функциональные возможности системы - Включение аналоговых радиосетей в цифровые ведомственные сети (LAN) - Присвоение устройствам дистанционного управления статического IP адреса - Выбор радиостанции (при управлении несколькими базовыми станциями) - Переключение каналов на базовой станции - Прием-передача на активном канале - Прием каналов не активных базовых (стационарных) радиостанций - Функции мониторинга стационарных радиостанций - Функции циркулярного вызова (одномоментная передача на всех подключенных базовых радиостанциях) - Программируемые клавиши быстрого вызова (на самой консоли управления либо на манипуляторе с клавиатурой) -Дистанционное программирование базовой радиостанции

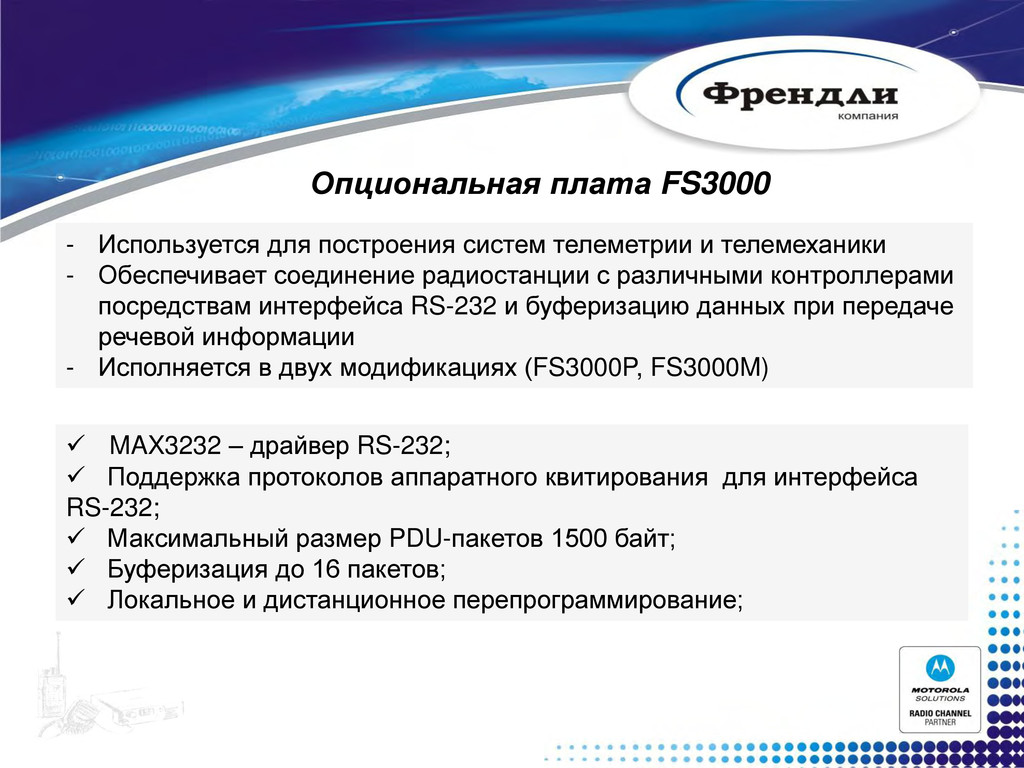

14. Опциональная плата FS3000 - Используется для построения систем телеметрии и телемеханики - Обеспечивает соединение радиостанции с различными контроллерами посредствам интерфейса RS-232 и буферизацию данных при передаче речевой информации - Исполняется в двух модификациях (FS3000P, FS3000M)  MAX3232 – драйвер RS-232;  Поддержка протоколов аппаратного квитирования для интерфейса RS-232;  Максимальный размер PDU-пакетов 1500 байт;  Буферизация до 16 пакетов;  Локальное и дистанционное перепрограммирование;

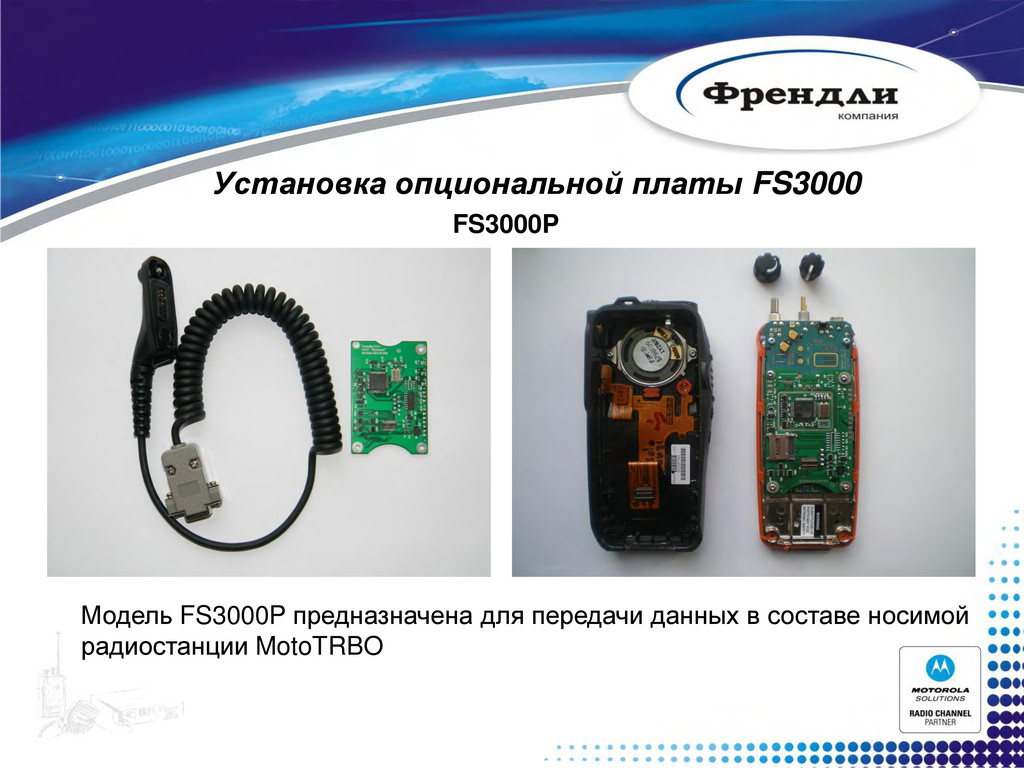

15. Установка опциональной платы FS3000 FS3000P Модель FS3000P предназначена для передачи данных в составе носимой радиостанции MotoTRBO

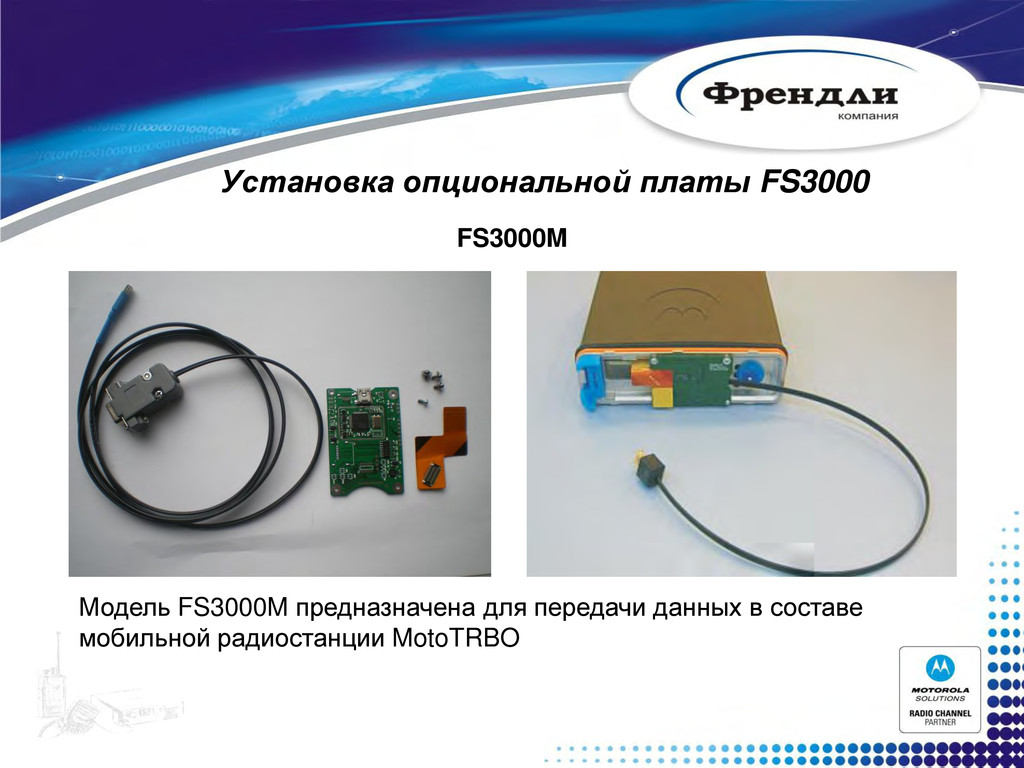

16. Установка опциональной платы FS3000 FS3000M Модель FS3000M предназначена для передачи данных в составе мобильной радиостанции MotoTRBO

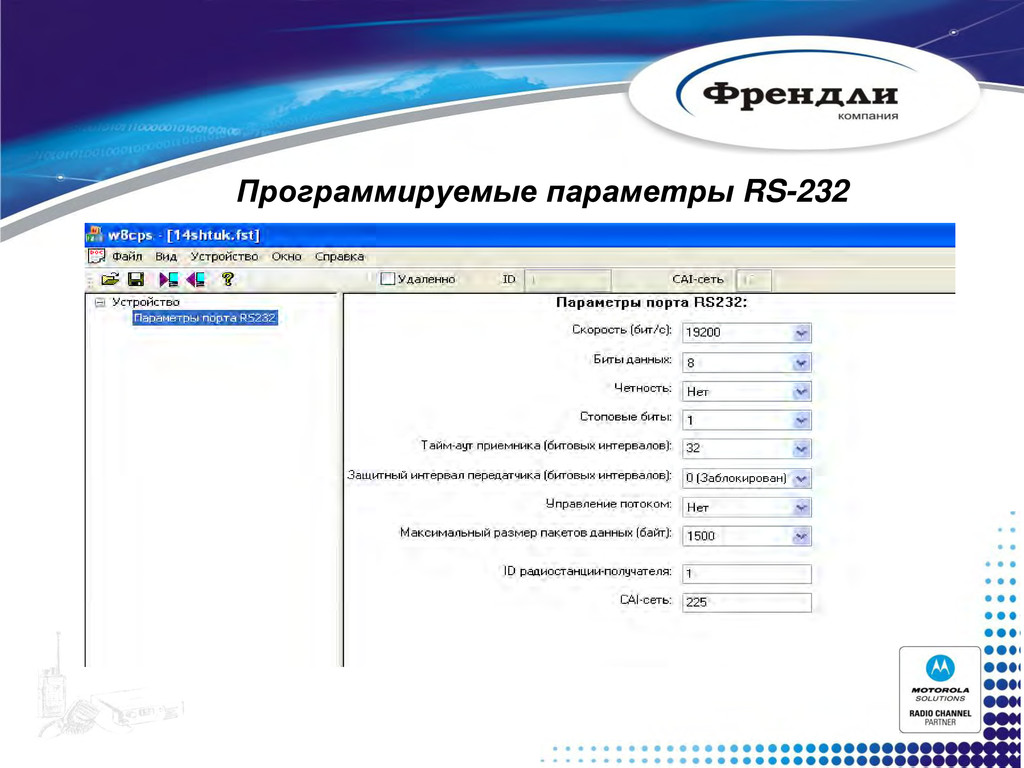

17. Программируемые параметры RS-232

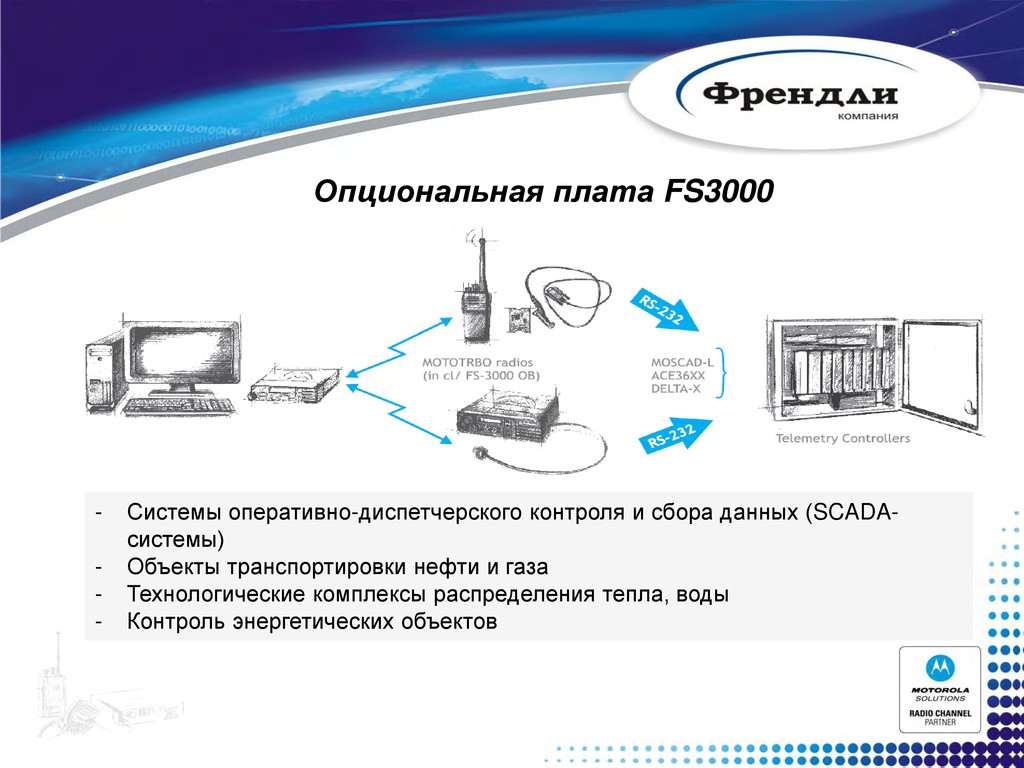

18. Опциональная плата FS3000 - Системы оперативно-диспетчерского контроля и сбора данных (SCADA- системы) - Объекты транспортировки нефти и газа - Технологические комплексы распределения тепла, воды - Контроль энергетических объектов

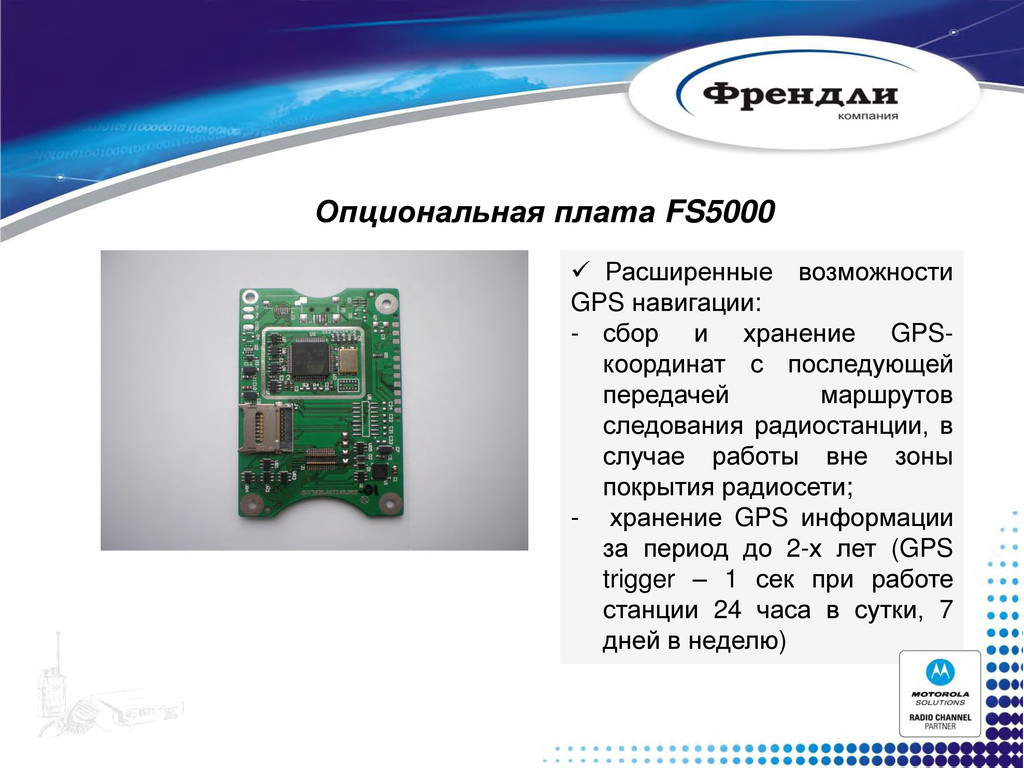

19. Опциональная плата FS5000  Расширенные возможности GPS навигации: - сбор и хранение GPS- координат с последующей передачей маршрутов следования радиостанции, в случае работы вне зоны покрытия радиосети; - хранение GPS информации за период до 2-х лет (GPS trigger – 1 сек при работе станции 24 часа в сутки, 7 дней в неделю)

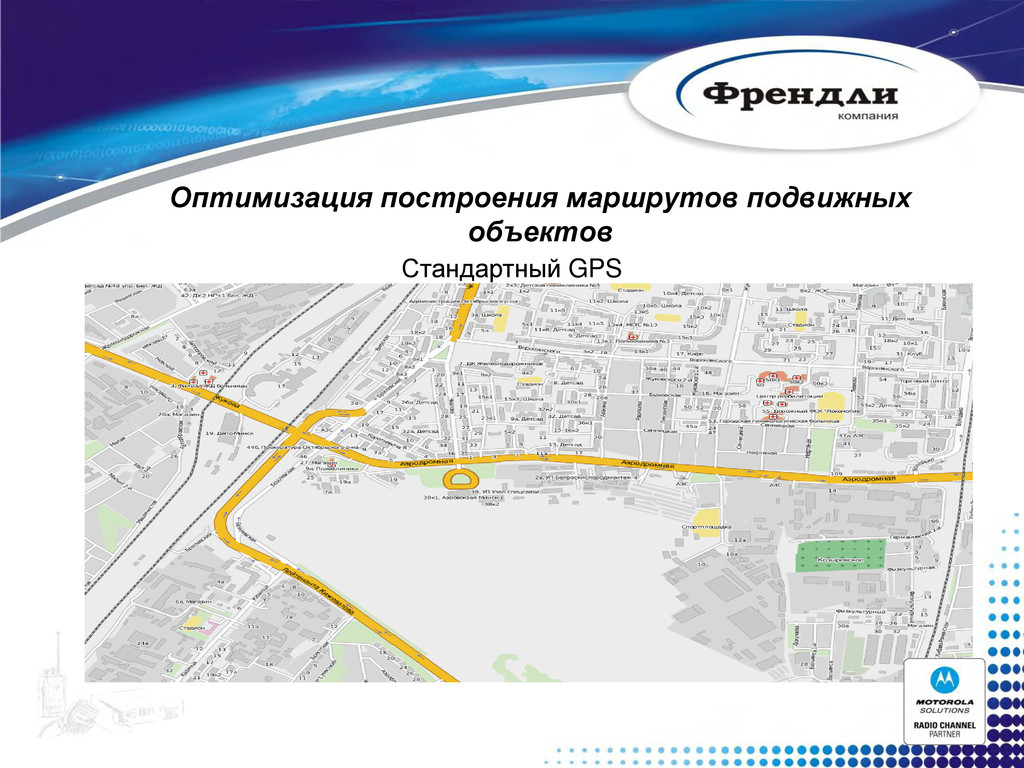

20. Оптимизация построения маршрутов подвижных объектов Стандартный GPS

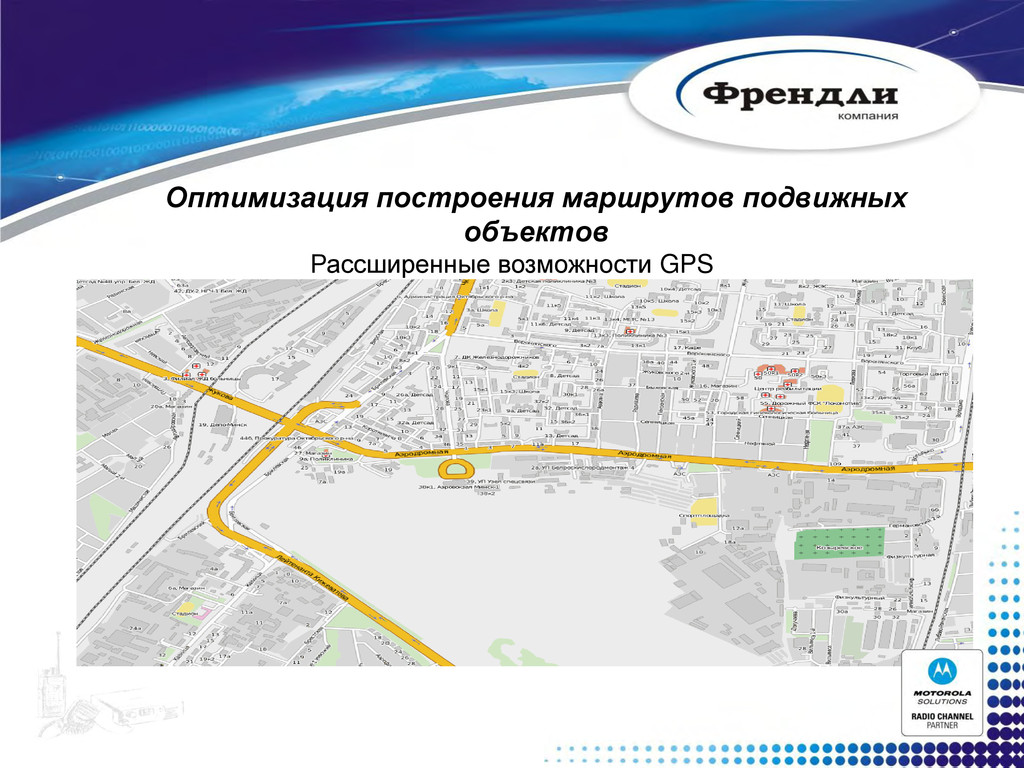

21. Оптимизация построения маршрутов подвижных объектов Рассширенные возможности GPS

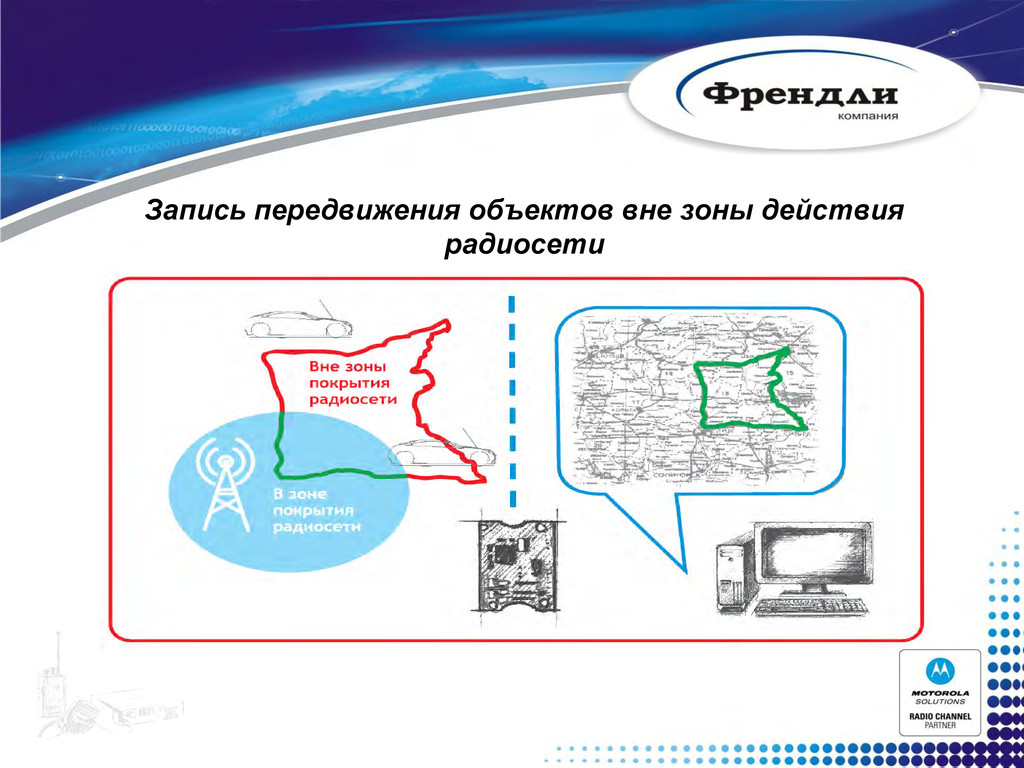

22. Запись передвижения объектов вне зоны действия радиосети

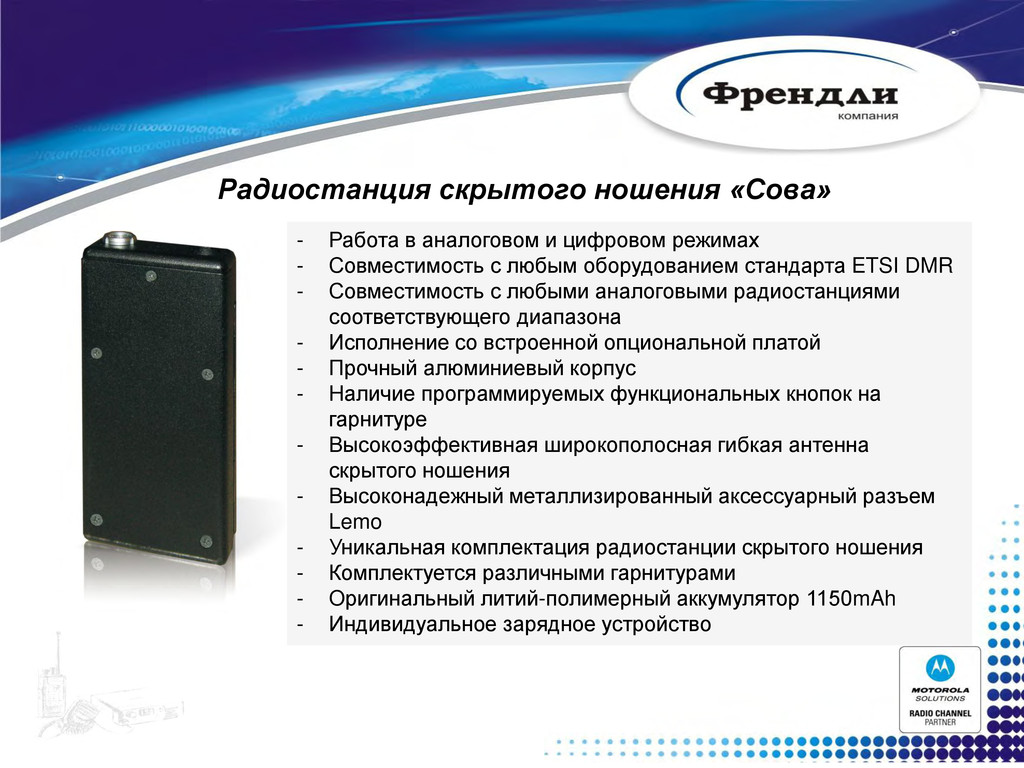

23. Радиостанция скрытого ношения «Сова» - Работа в аналоговом и цифровом режимах - Совместимость с любым оборудованием стандарта ETSI DMR - Совместимость с любыми аналоговыми радиостанциями соответствующего диапазона - Исполнение со встроенной опциональной платой - Прочный алюминиевый корпус - Наличие программируемых функциональных кнопок на гарнитуре - Высокоэффективная широкополосная гибкая антенна скрытого ношения - Высоконадежный металлизированный аксессуарный разъем Lemo - Уникальная комплектация радиостанции скрытого ношения - Комплектуется различными гарнитурами - Оригинальный литий-полимерный аккумулятор 1150mAh - Индивидуальное зарядное устройство

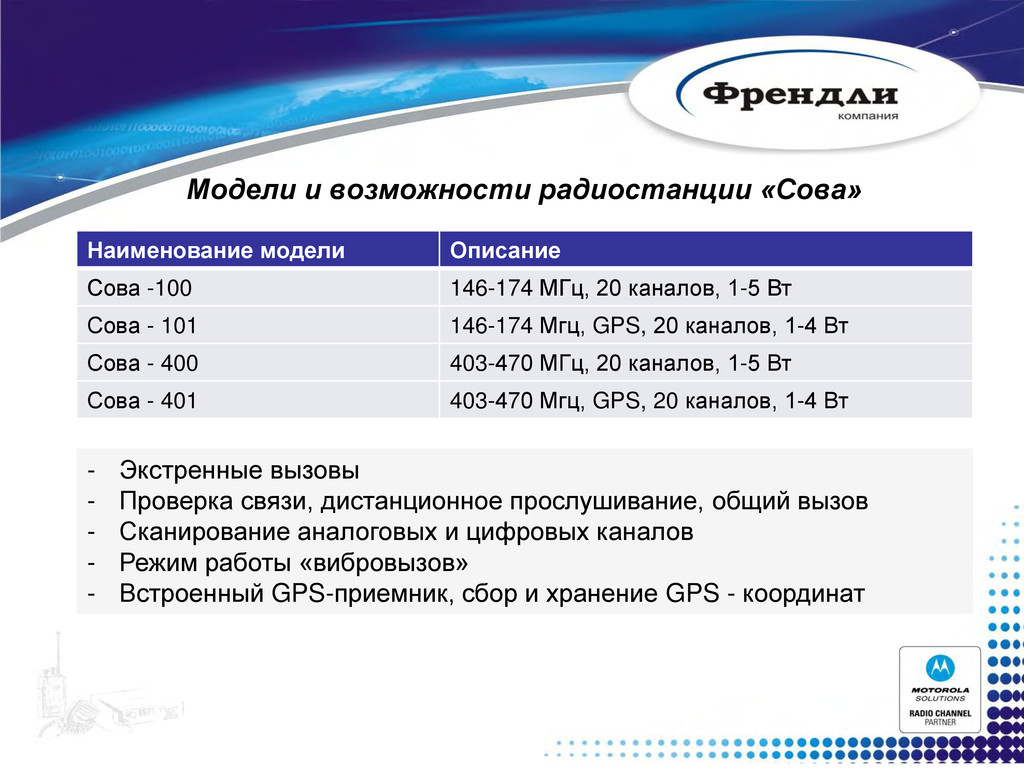

24. Модели и возможности радиостанции «Сова» Наименование модели Описание Сова -100 146-174 МГц, 20 каналов, 1-5 Вт Сова - 101 146-174 Мгц, GPS, 20 каналов, 1-4 Вт Сова - 400 403-470 МГц, 20 каналов, 1-5 Вт Сова - 401 403-470 Мгц, GPS, 20 каналов, 1-4 Вт - Экстренные вызовы - Проверка связи, дистанционное прослушивание, общий вызов - Сканирование аналоговых и цифровых каналов - Режим работы «вибровызов» - Встроенный GPS-приемник, сбор и хранение GPS - координат

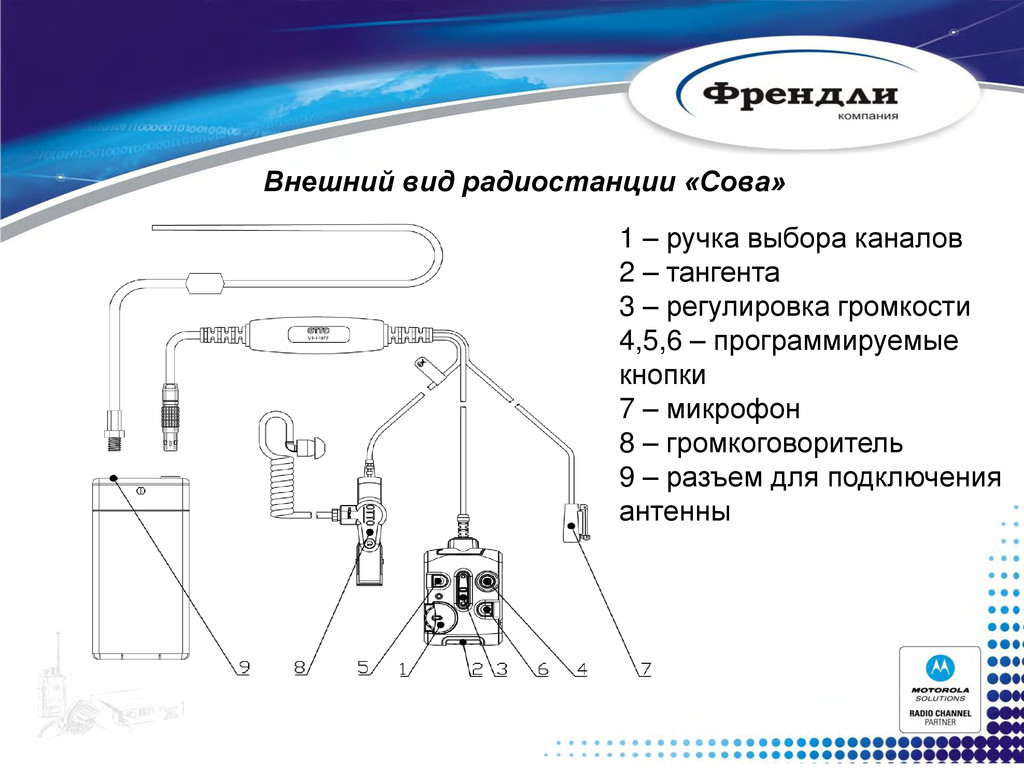

25. Внешний вид радиостанции «Сова» 1 – ручка выбора каналов 2 – тангента 3 – регулировка громкости 4,5,6 – программируемые кнопки 7 – микрофон 8 – громкоговоритель 9 – разъем для подключения антенны

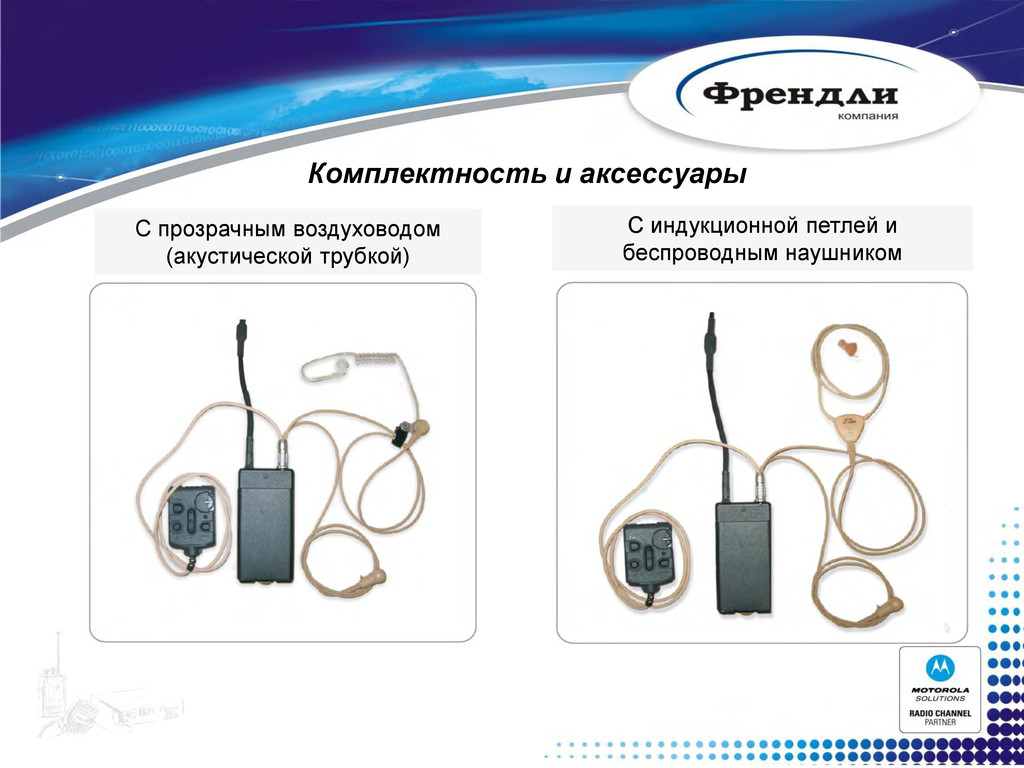

26. Комплектность и аксессуары С прозрачным воздуховодом (акустической трубкой) С индукционной петлей и беспроводным наушником
27. Комплектность и аксессуары - Радиостанция Сова – 100/101/400/401 - Антенна гибкая FS-ANT - Индивидуальное зарядное устройство FS-SOVA-PW - Трехпроводная гарнитура V1-11074 - Аккумуляторная батарея FPLI-7.2-1.15-IS, Li-Pol, 1150 mAh - Пульт управления FS-PMLN5343A - Жилет скрытого ношения ЖСН-03-10-Би - Гарнитура Bluetooth* - Индукционный наушник V1-10611 * - Индукционная петля V1-10666 * - Кабель для программирования FS-SOVA-PROG* * - поставляется при указании в договоре на поставку

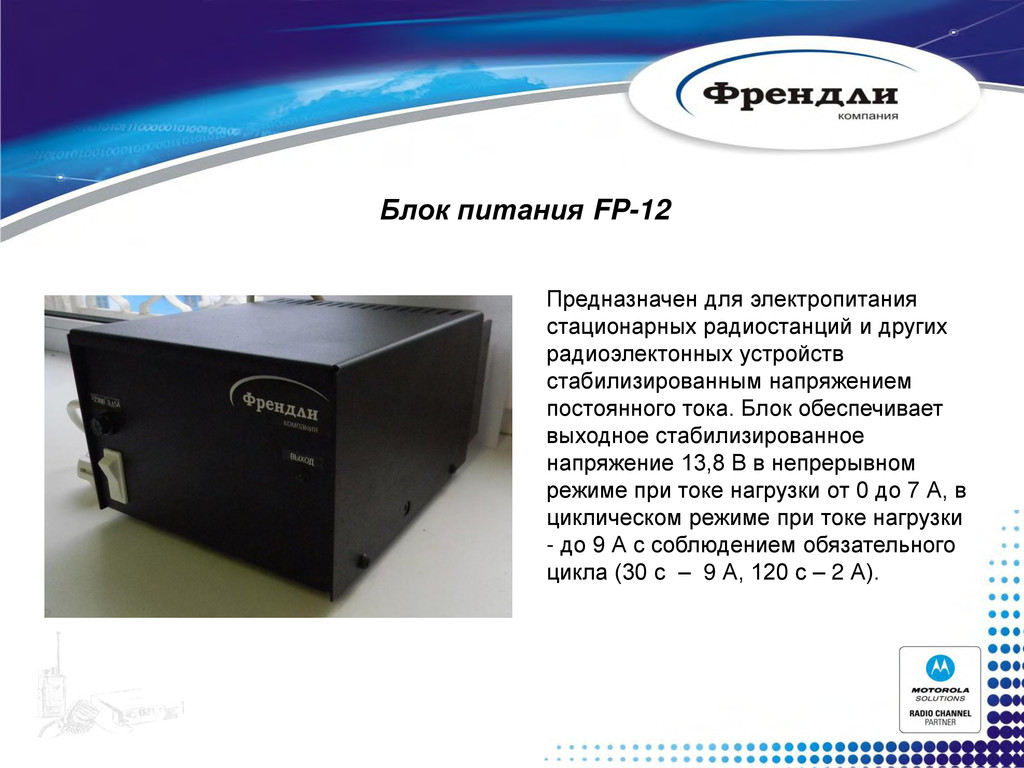

28. Блок питания FP-12 Предназначен для электропитания стационарных радиостанций и других радиоэлектонных устройств стабилизированным напряжением постоянного тока. Блок обеспечивает выходное стабилизированное напряжение 13,8 В в непрерывном режиме при токе нагрузки от 0 до 7 А, в циклическом режиме при токе нагрузки - до 9 А с соблюдением обязательного цикла (30 с – 9 А, 120 с – 2 А).

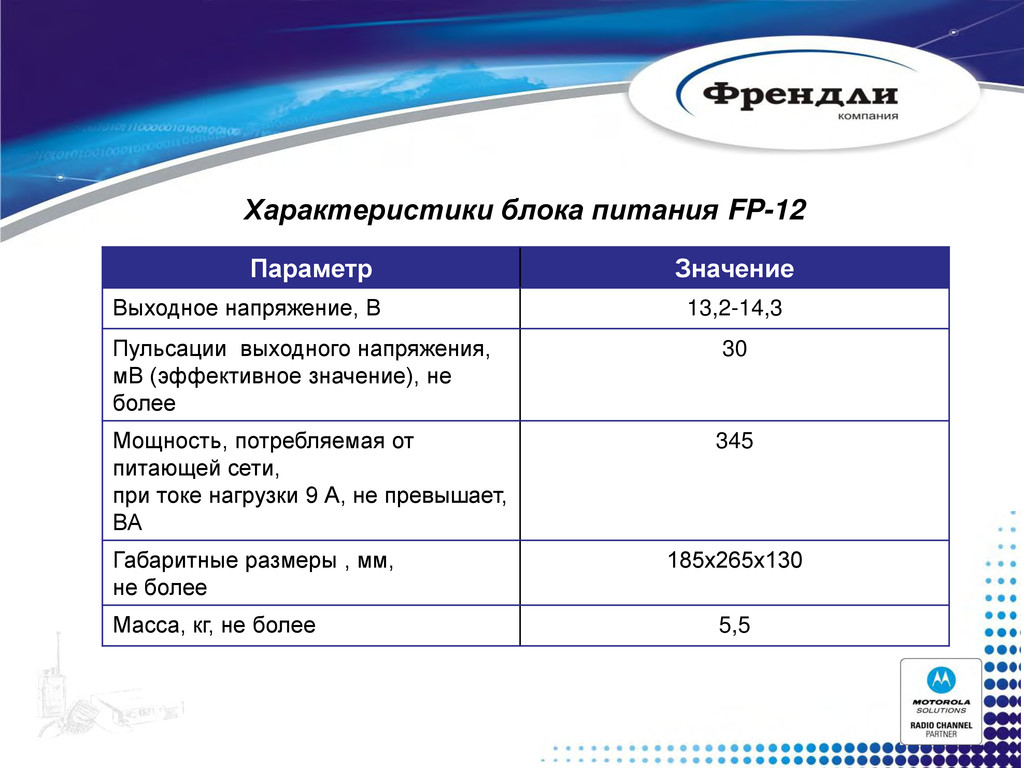

29. Характеристики блока питания FP-12 Параметр Значение Выходное напряжение, В 13,2-14,3 Пульсации выходного напряжения, мВ (эффективное значение), не более 30 Мощность, потребляемая от питающей сети, при токе нагрузки 9 А, не превышает, ВА 345 Габаритные размеры , мм, не более 185х265х130 Масса, кг, не более 5,5
30. География поставок - Беларусь - Казахстан - Россия - Польша - Азербайджан - Грузия - Турция - Испания - Украина - Великобритания
31. Спасибо за внимание!
32. Контакты Александр Гиль начальник производственного отдела Тел. +375 17 220-55-45 +375 29 757-13-13 E-mail: hill.aleksandr@friendly.by
