1. PAGE 1 АНДРЕЙ НАГОРНЫХ | менеджер по технической поддержке Motorola Solutions 30 ноября | Минск
2. PAGE 2 DIGITAL MOBILE RADIO Открытый стандарт ETSI • ETSI TS 102 361 • Опубликован в 2005г. DMR ассоциация 2009г. • www.dmrassociation.org Motorola лидер на рынке • Продукт запущен в 2007г.

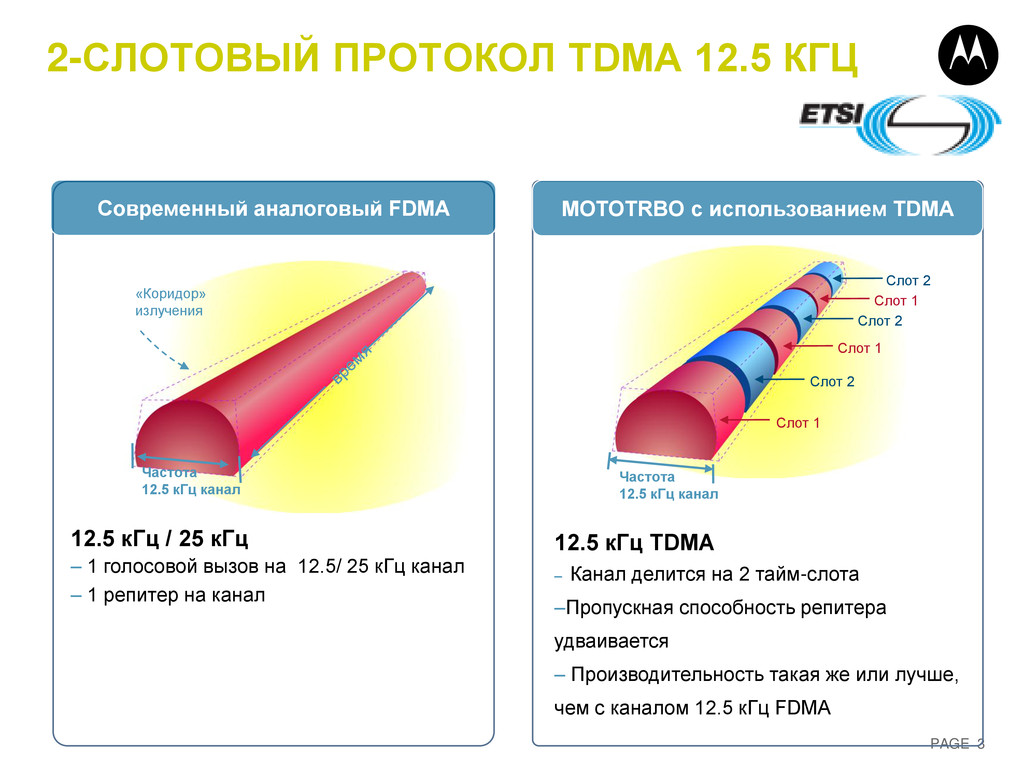

3. PAGE 3 2-СЛОТОВЫЙ ПРОТОКОЛ TDMA 12.5 КГЦ Частота 12.5 кГц канал «Коридор» излучения Современный аналоговый FDMA 12.5 кГц / 25 кГц – 1 голосовой вызов на 12.5/ 25 кГц канал – 1 репитер на канал MOTOTRBO с использованием TDMA 12.5 кГц TDMA – Канал делится на 2 тайм-слота –Пропускная способность репитера удваивается – Производительность такая же или лучше, чем с каналом 12.5 кГц FDMA Слот 1 Слот 1 Слот 1 Слот 2 Слот 2 Слот 2 Частота 12.5 кГц канал

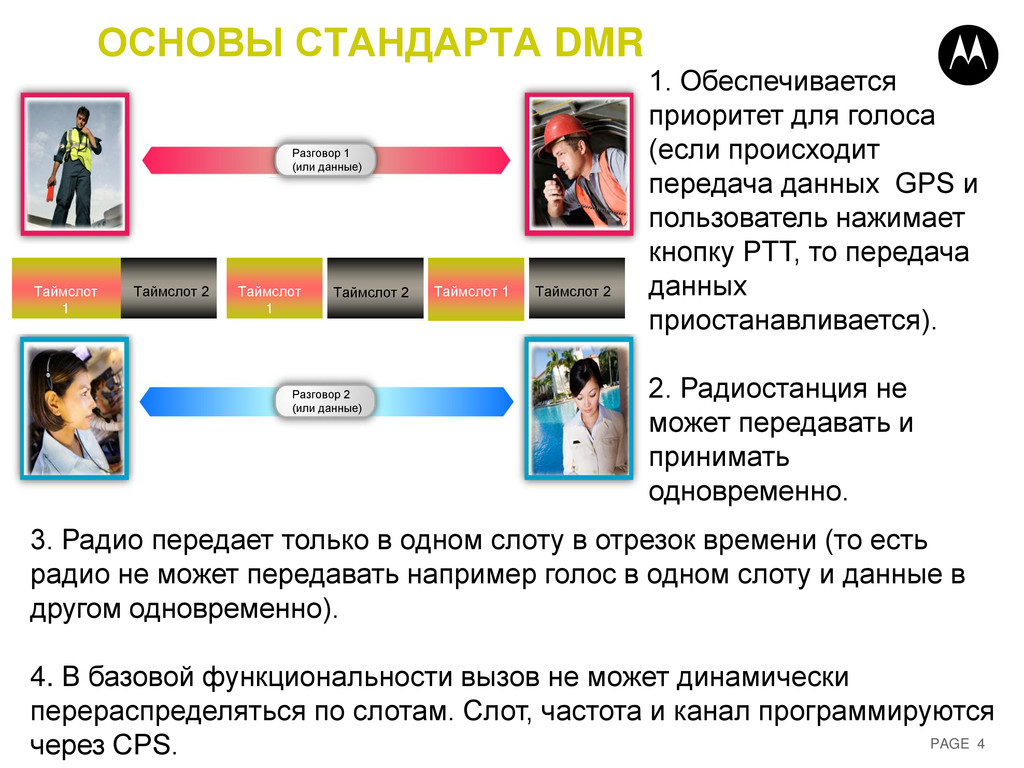

4. PAGE 4 ОСНОВЫ СТАНДАРТА DMR Разговор 1 (или данные) Таймслот 1 Таймслот 2 Таймслот 1 Таймслот 2 Таймслот 1 Таймслот 2 Разговор 2 (или данные) 1. Обеспечивается приоритет для голоса (если происходит передача данных GPS и пользователь нажимает кнопку PTT, то передача данных приостанавливается). 2. Радиостанция не может передавать и принимать одновременно. 3. Радио передает только в одном слоту в отрезок времени (то есть радио не может передавать например голос в одном слоту и данные в другом одновременно). 4. В базовой функциональности вызов не может динамически перераспределяться по слотам. Слот, частота и канал программируются через CPS.
5. PAGE 5 MOTOTRBO ПРИНЦИП РАБОТЫ Р/СТАНЦИИ 1: Аналого-цифровое преобразование 2: Кодировка (кодек AMBE+2) и коррекция ошибок 3. Разбивка на пакеты 4. TDMA передача Вход: Голос или IP данные Выход: 2 слота TDMA

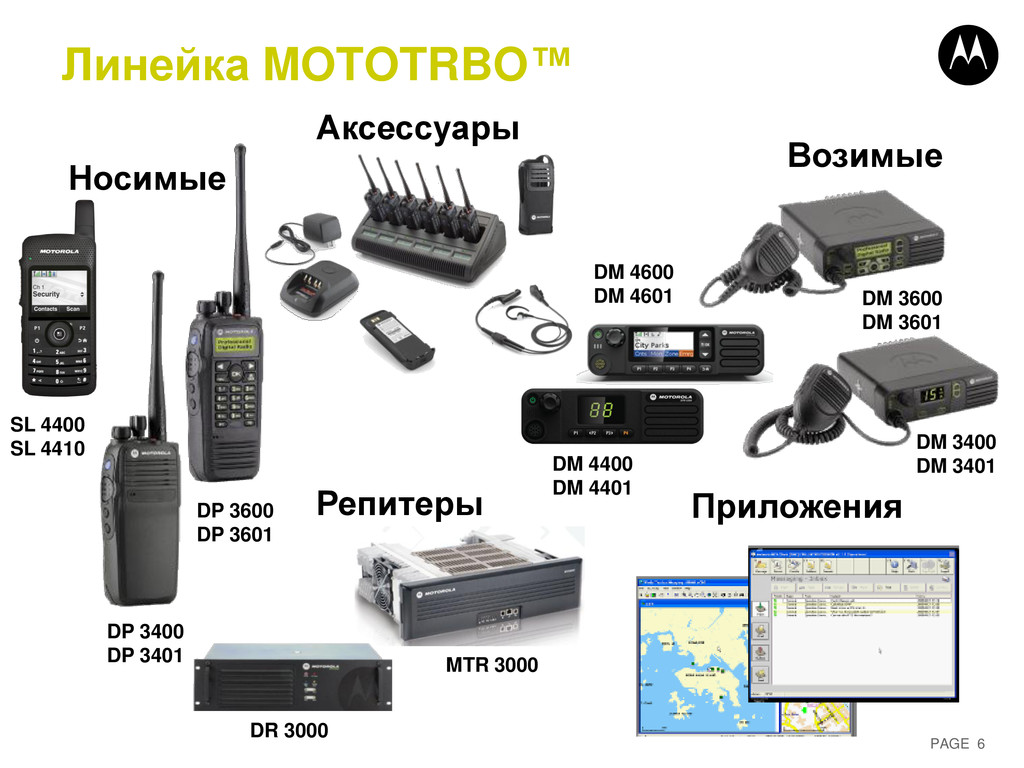

6. PAGE 6 Линейка MOTOTRBO™ Приложения Аксессуары Репитеры DR 3000 MTR 3000 Носимые DP 3600 DP 3601 DP 3400 DP 3401 SL 4400 SL 4410 Возимые DM 3600 DM 3601 DM 3400 DM 3401 DM 4600 DM 4601 DM 4400 DM 4401

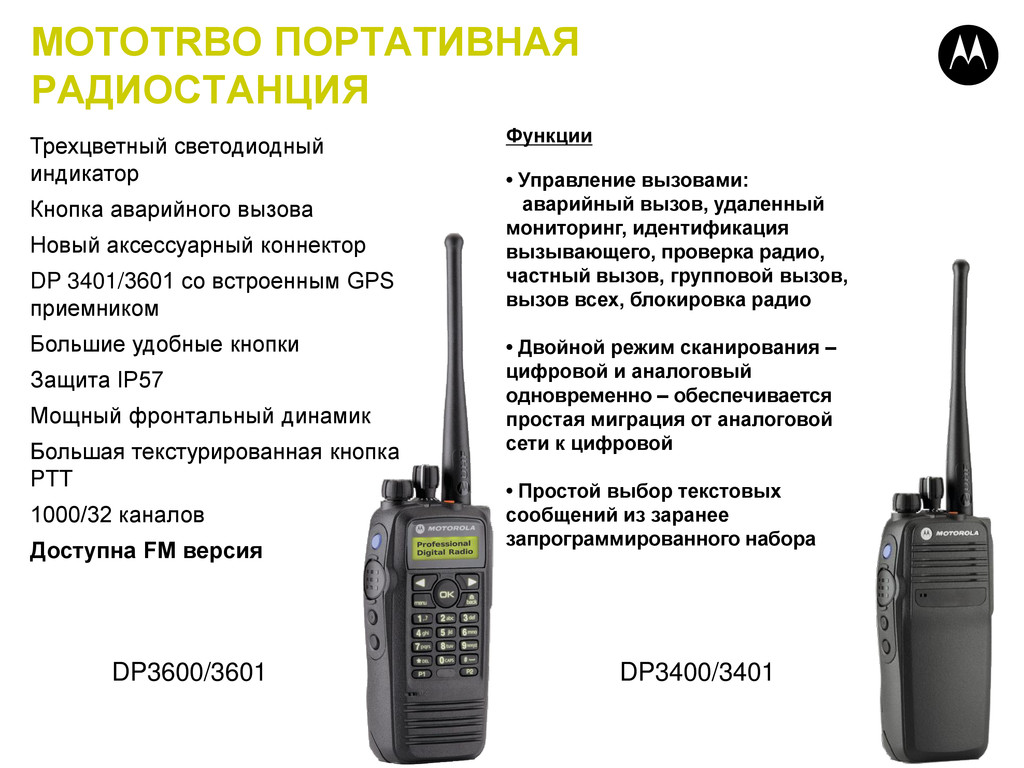

7. PAGE 7 MOTOTRBO ПОРТАТИВНАЯ РАДИОСТАНЦИЯ Трехцветный светодиодный индикатор Кнопка аварийного вызова Новый аксессуарный коннектор DP 3401/3601 со встроенным GPS приемником Большие удобные кнопки Защита IP57 Мощный фронтальный динамик Большая текстурированная кнопка PTT 1000/32 каналов Доступна FM версия Функции • Управление вызовами: аварийный вызов, удаленный мониторинг, идентификация вызывающего, проверка радио, частный вызов, групповой вызов, вызов всех, блокировка радио • Двойной режим сканирования – цифровой и аналоговый одновременно – обеспечивается простая миграция от аналоговой сети к цифровой • Простой выбор текстовых сообщений из заранее запрограммированного набора DP3600/3601 DP3400/3401

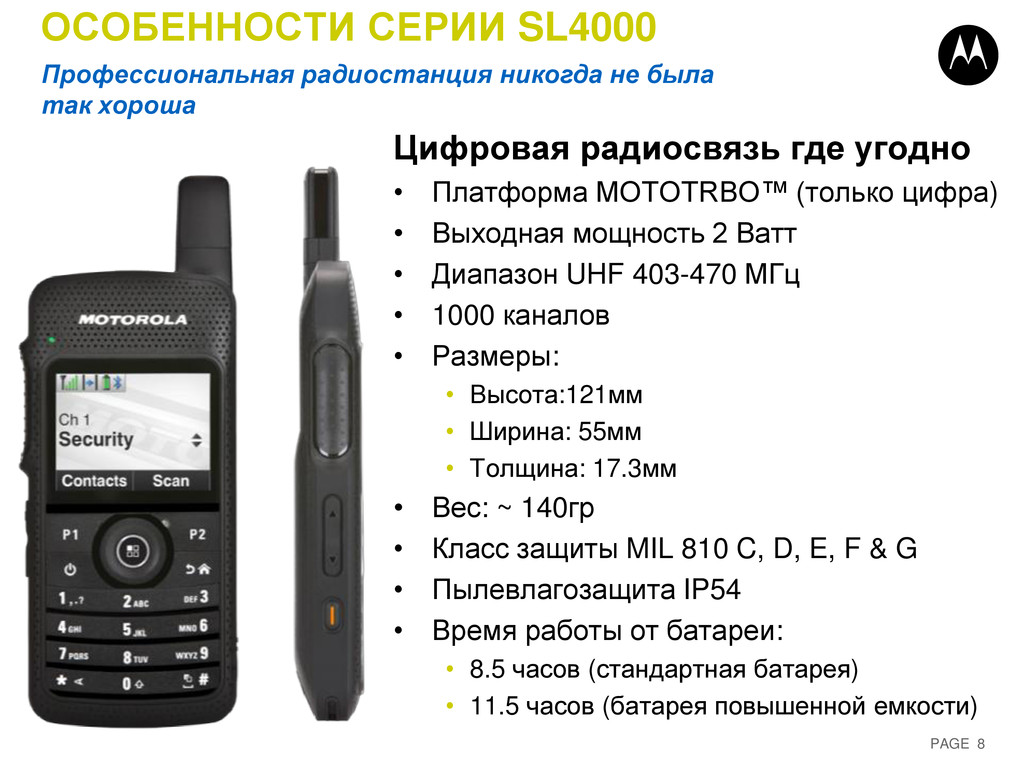

8. PAGE 8 ОСОБЕННОСТИ СЕРИИ SL4000 Цифровая радиосвязь где угодно • Платформа MOTOTRBO™ (только цифра) • Выходная мощность 2 Ватт • Диапазон UHF 403-470 МГц • 1000 каналов • Размеры: • Высота:121мм • Ширина: 55мм • Толщина: 17.3мм • Вес: ~ 140гр • Класс защиты MIL 810 C, D, E, F & G • Пылевлагозащита IP54 • Время работы от батареи: • 8.5 часов (стандартная батарея) • 11.5 часов (батарея повышенной емкости) Профессиональная радиостанция никогда не была так хороша

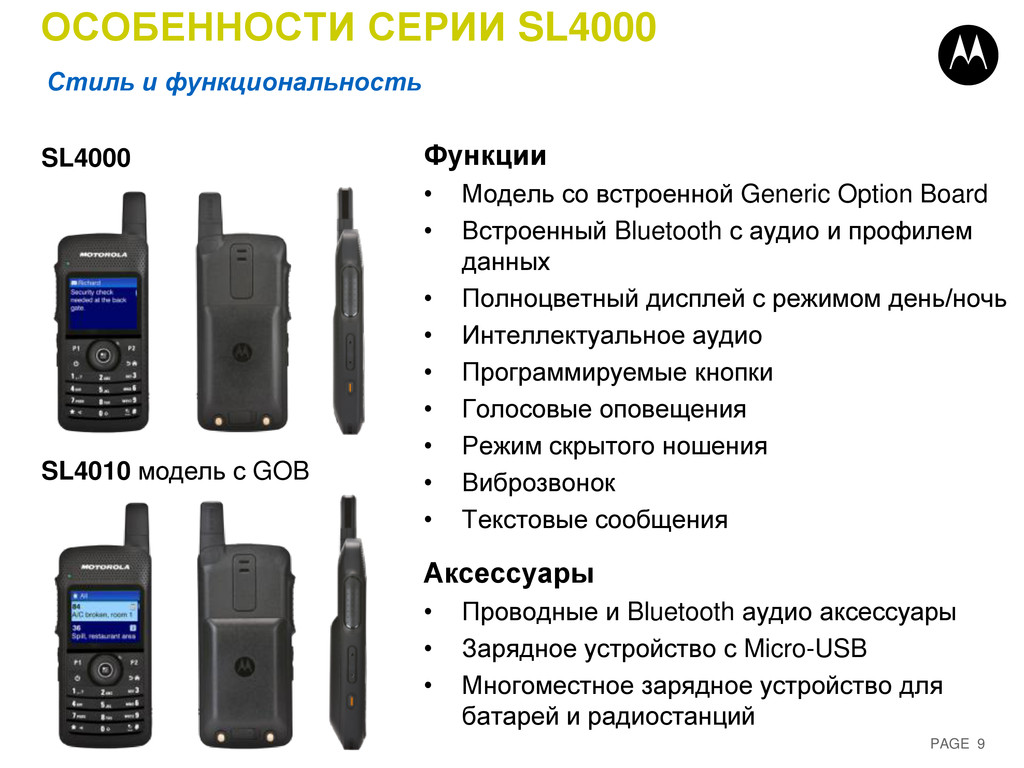

9. PAGE 9 ОСОБЕННОСТИ СЕРИИ SL4000 Функции • Модель со встроенной Generic Option Board • Встроенный Bluetooth с аудио и профилем данных • Полноцветный дисплей с режимом день/ночь • Интеллектуальное аудио • Программируемые кнопки • Голосовые оповещения • Режим скрытого ношения • Виброзвонок • Текстовые сообщения Аксессуары • Проводные и Bluetooth аудио аксессуары • Зарядное устройство с Micro-USB • Многоместное зарядное устройство для батарей и радиостанций Стиль и функциональность SL4000 SL4010 модель с GOB
10. PAGE 10 Интеллектуальный звук • Автоматическая регулировка громкости в зависимости от обстановки Громкий звук • Громкий и чистый звук при небольших размерах • Два динамика • Минимальные искажения на большой громкости Bluetooth • Беспроводные аксессуары для более удобной работы Голосовые оповещения • Голосовое объявление канала, зоны или нажатой кнопки ЛУЧШИЙ В КЛАССЕ ЗВУК
11. PAGE 11 СКРЫТОЕ ИСПОЛЬЗОВАНИЕ Скрытый режим Отключена вся индикация •Дисплей, светодиод и аудио •Радио остается «черным» •Отключены все оповещения •Принимаемый сигнал можно слышать через проводную или Bluetooth гарнитуру Вибровызов •Радиостанция вибрирует предупреждая пользователя о входящем вызове

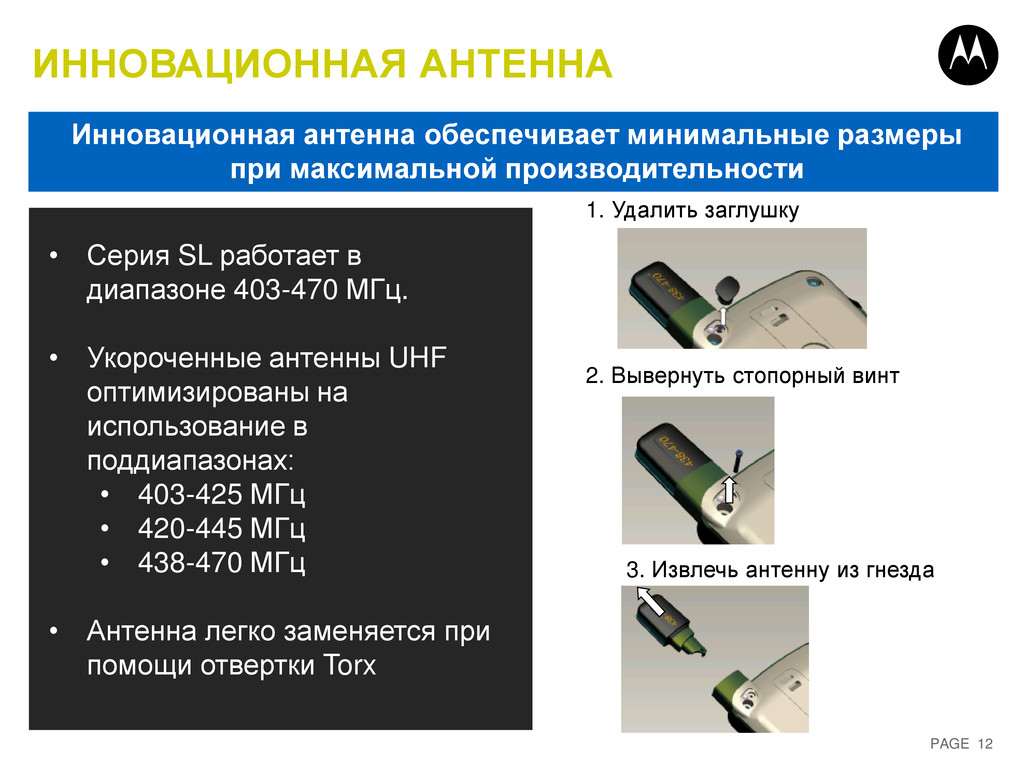

12. PAGE 12 • Серия SL работает в диапазоне 403-470 МГц. • Укороченные антенны UHF оптимизированы на использование в поддиапазонах: • 403-425 МГц • 420-445 МГц • 438-470 МГц • Антенна легко заменяется при помощи отвертки Torx ИННОВАЦИОННАЯ АНТЕННА 1. Удалить заглушку 2. Вывернуть стопорный винт 3. Извлечь антенну из гнезда Инновационная антенна обеспечивает минимальные размеры при максимальной производительности

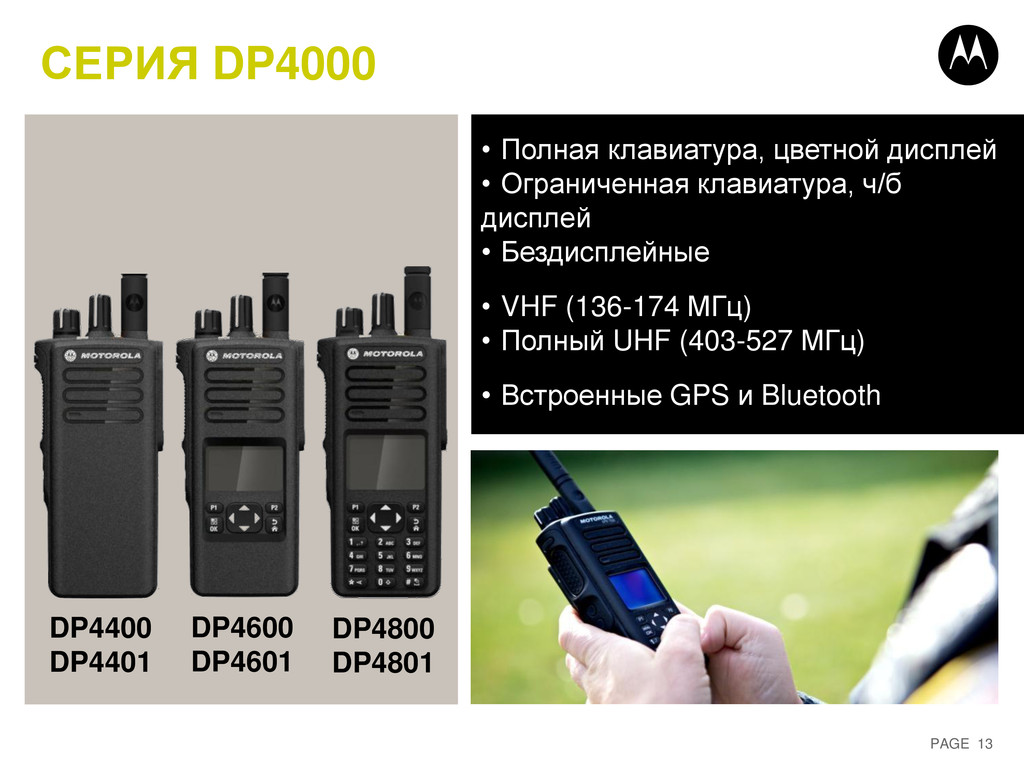

13. PAGE 13 СЕРИЯ DP4000 • Полная клавиатура, цветной дисплей • Ограниченная клавиатура, ч/б дисплей • Бездисплейные • VHF (136-174 МГц) • Полный UHF (403-527 МГц) • Встроенные GPS и Bluetooth DP4600 DP4601 DP4400 DP4401 DP4800 DP4801
14. PAGE 14 СЕРИЯ DP4000 14 Новые функции • Встроенный Bluetooth для голоса и данных • Объявление номера канала • Встроенный 5-тоновый сигналинг Данные • Bluetooth для передачи данных • Встроенный GPS • Запрограммированные и свободные текстовые сообщения • Большой набор приложений

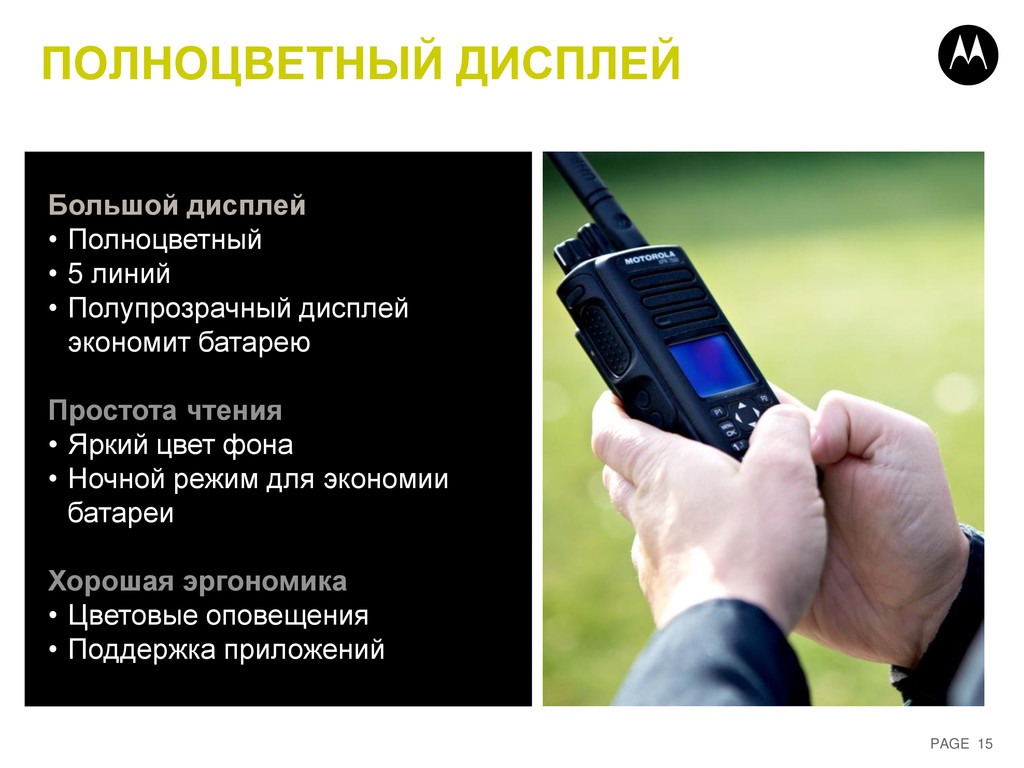

15. PAGE 15 ПОЛНОЦВЕТНЫЙ ДИСПЛЕЙ Большой дисплей • Полноцветный • 5 линий • Полупрозрачный дисплей экономит батарею Простота чтения • Яркий цвет фона • Ночной режим для экономии батареи Хорошая эргономика • Цветовые оповещения • Поддержка приложений

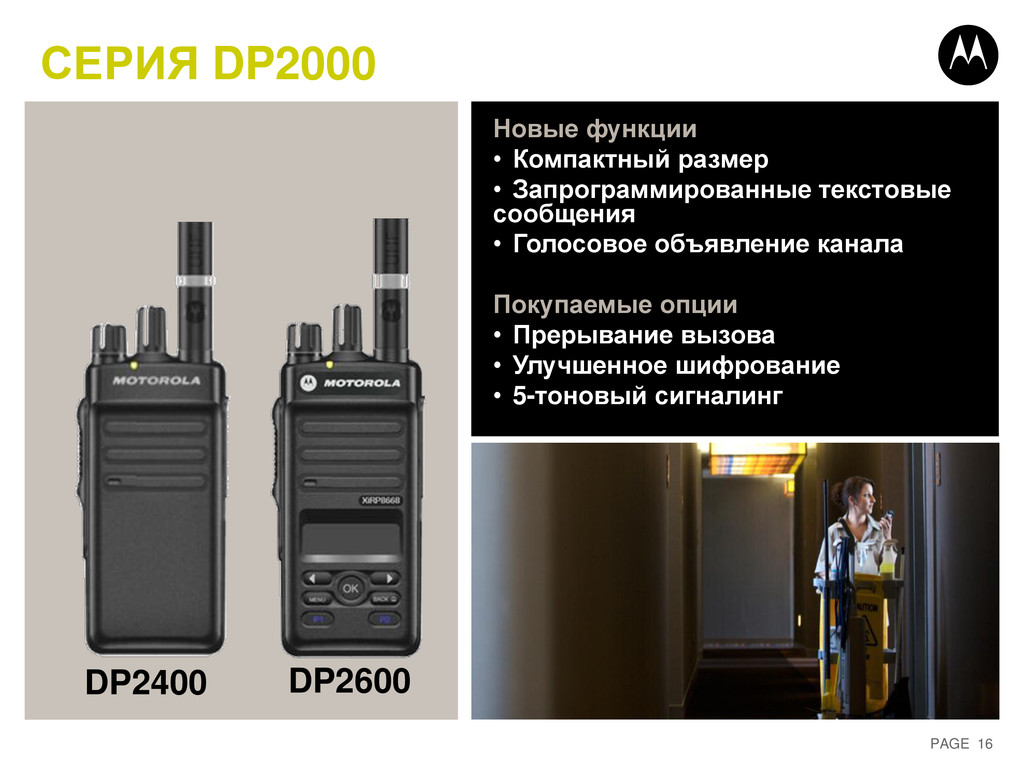

16. PAGE 16 СЕРИЯ DP2000 Новые функции • Компактный размер • Запрограммированные текстовые сообщения • Голосовое объявление канала Покупаемые опции • Прерывание вызова • Улучшенное шифрование • 5-тоновый сигналинг DP2600 DP2400

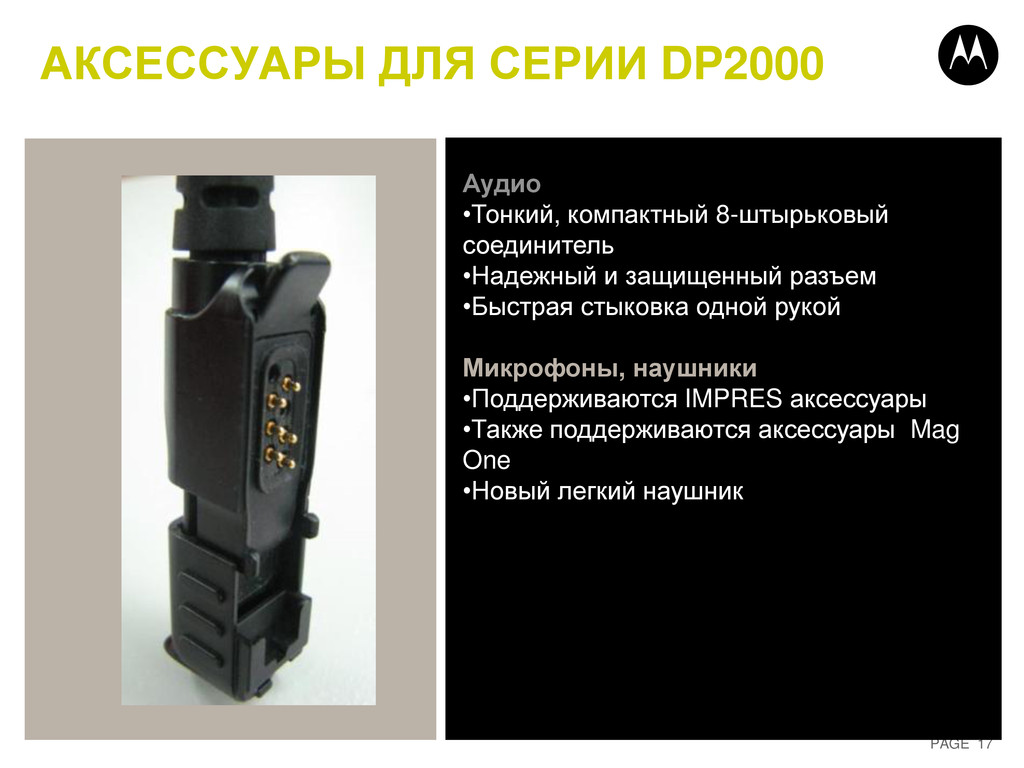

17. PAGE 17 АКСЕССУАРЫ ДЛЯ СЕРИИ DP2000 Аудио •Тонкий, компактный 8-штырьковый соединитель •Надежный и защищенный разъем •Быстрая стыковка одной рукой Микрофоны, наушники •Поддерживаются IMPRES аксессуары •Также поддерживаются аксессуары Mag One •Новый легкий наушник

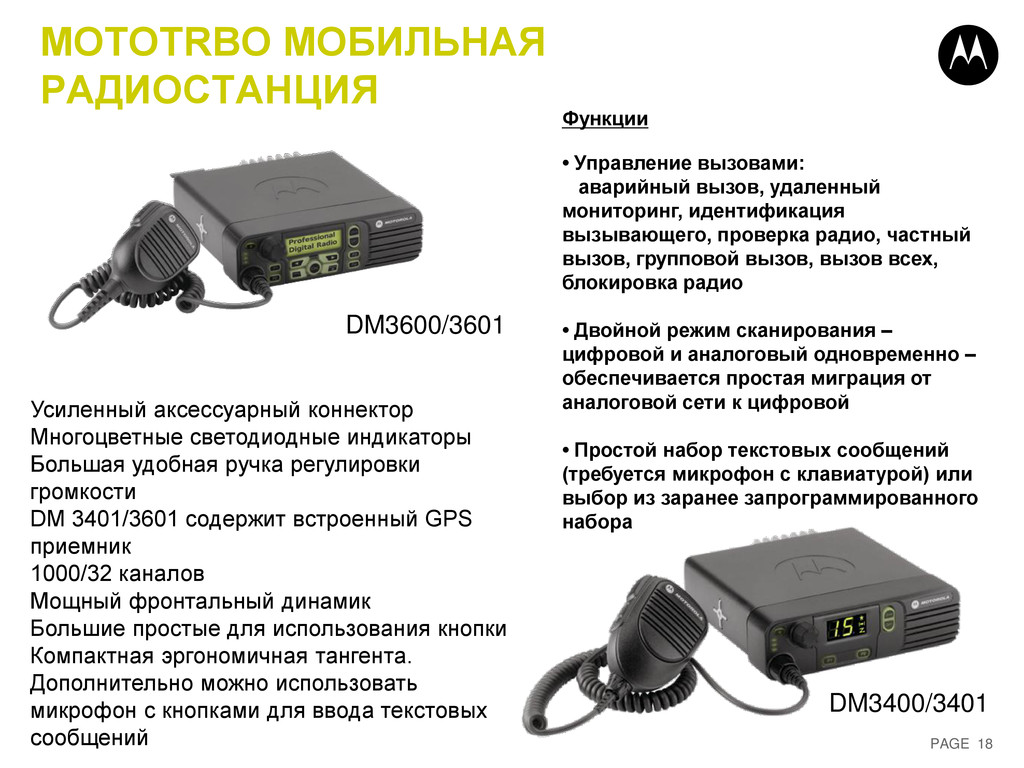

18. PAGE 18 Усиленный аксессуарный коннектор Многоцветные светодиодные индикаторы Большая удобная ручка регулировки громкости DM 3401/3601 содержит встроенный GPS приемник 1000/32 каналов Мощный фронтальный динамик Большие простые для использования кнопки Компактная эргономичная тангента. Дополнительно можно использовать микрофон с кнопками для ввода текстовых сообщений MOTOTRBO МОБИЛЬНАЯ РАДИОСТАНЦИЯ Функции • Управление вызовами: аварийный вызов, удаленный мониторинг, идентификация вызывающего, проверка радио, частный вызов, групповой вызов, вызов всех, блокировка радио • Двойной режим сканирования – цифровой и аналоговый одновременно – обеспечивается простая миграция от аналоговой сети к цифровой • Простой набор текстовых сообщений (требуется микрофон с клавиатурой) или выбор из заранее запрограммированного набора DM3600/3601 DM3400/3401

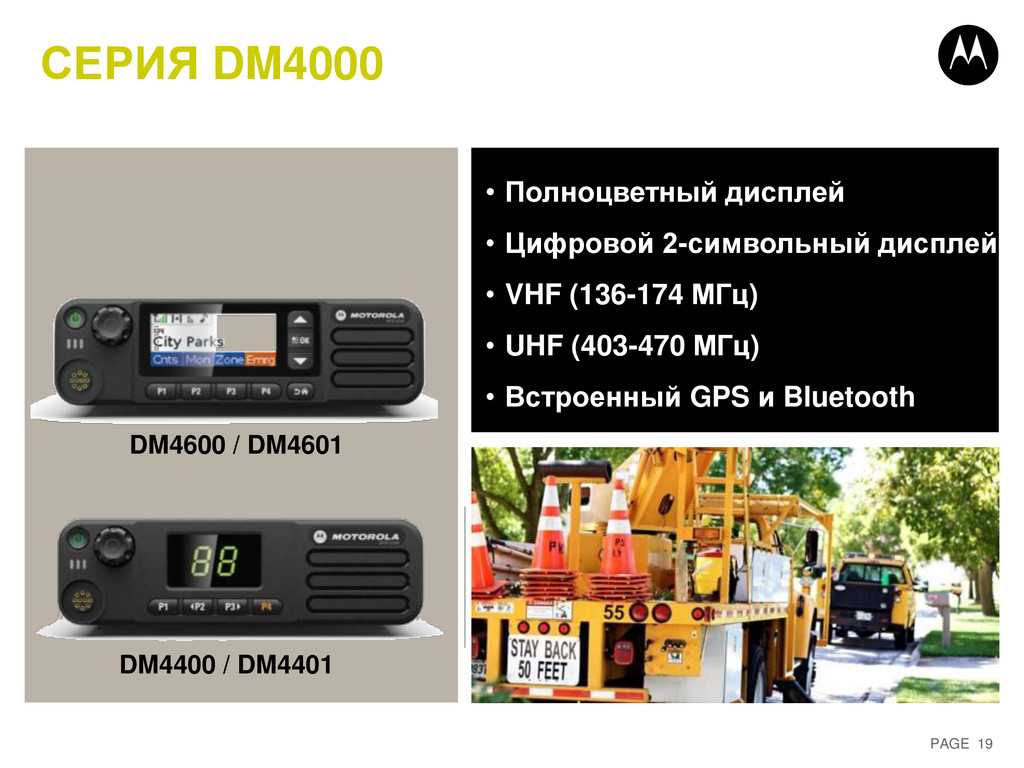

19. PAGE 19 СЕРИЯ DM4000 • Полноцветный дисплей • Цифровой 2-символьный дисплей • VHF (136-174 МГц) • UHF (403-470 МГц) • Встроенный GPS и Bluetooth DM4600 / DM4601 DM4400 / DM4401
20. PAGE 20 СЕРИЯ DM4000 20 Новые функции • Интеллектуальный звук • Профили Bluetooth для звука и данных • Полноцветный 4-строчный дисплей • Голосовое объявление каналов • Встроенный 5-тоновый сигналинг Интеграция с данными • Bluetooth для передачи данных • Встроенный GPS • Запрограммированые/ свободные текстовые сообщения • Огромное количество приложений

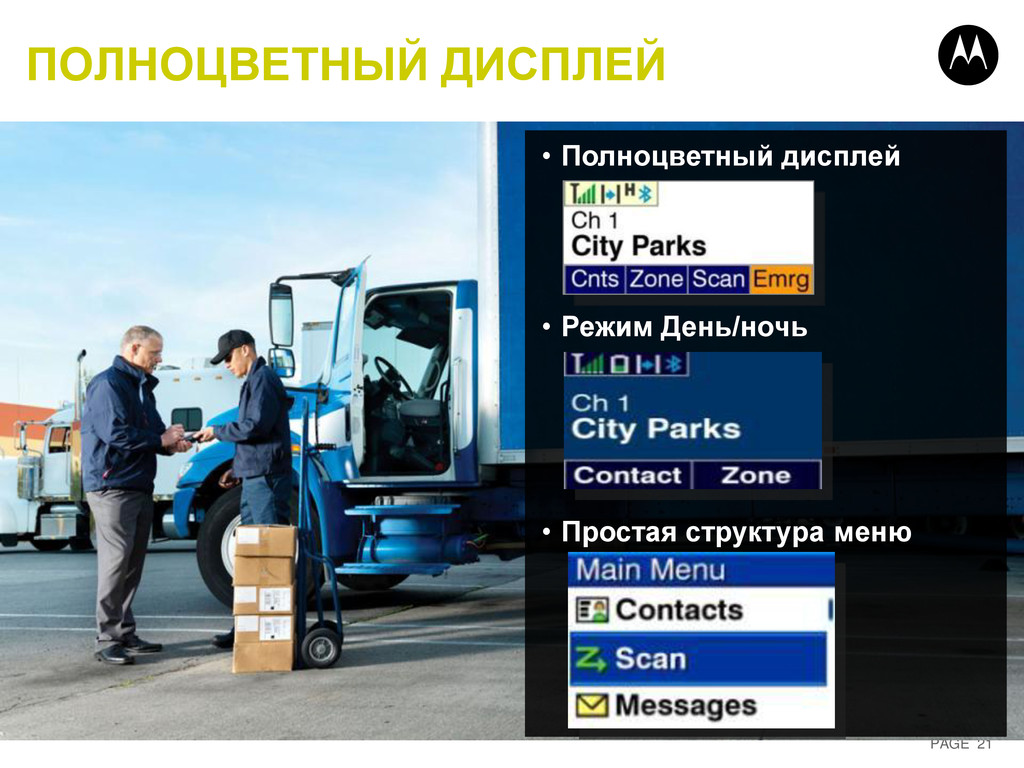

21. PAGE 21 ПОЛНОЦВЕТНЫЙ ДИСПЛЕЙ • Полноцветный дисплей • Режим День/ночь • Простая структура меню

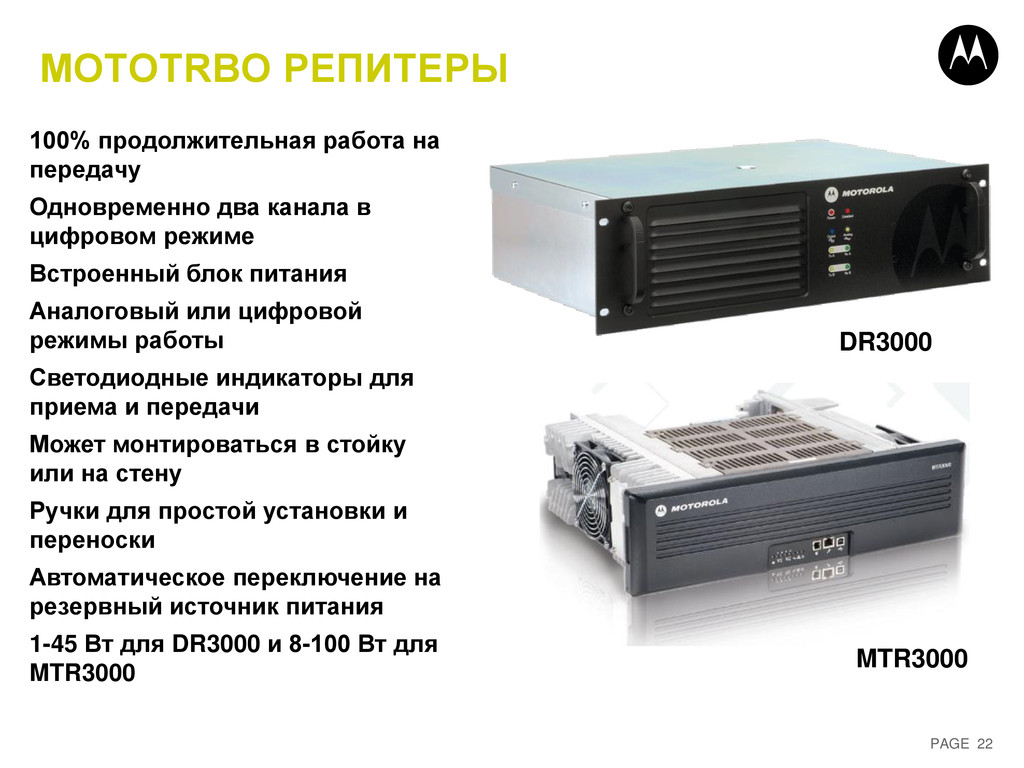

22. PAGE 22 100% продолжительная работа на передачу Одновременно два канала в цифровом режиме Встроенный блок питания Аналоговый или цифровой режимы работы Светодиодные индикаторы для приема и передачи Может монтироваться в стойку или на стену Ручки для простой установки и переноски Автоматическое переключение на резервный источник питания 1-45 Вт для DR3000 и 8-100 Вт для MTR3000 MOTOTRBO РЕПИТЕРЫ DR3000 MTR3000

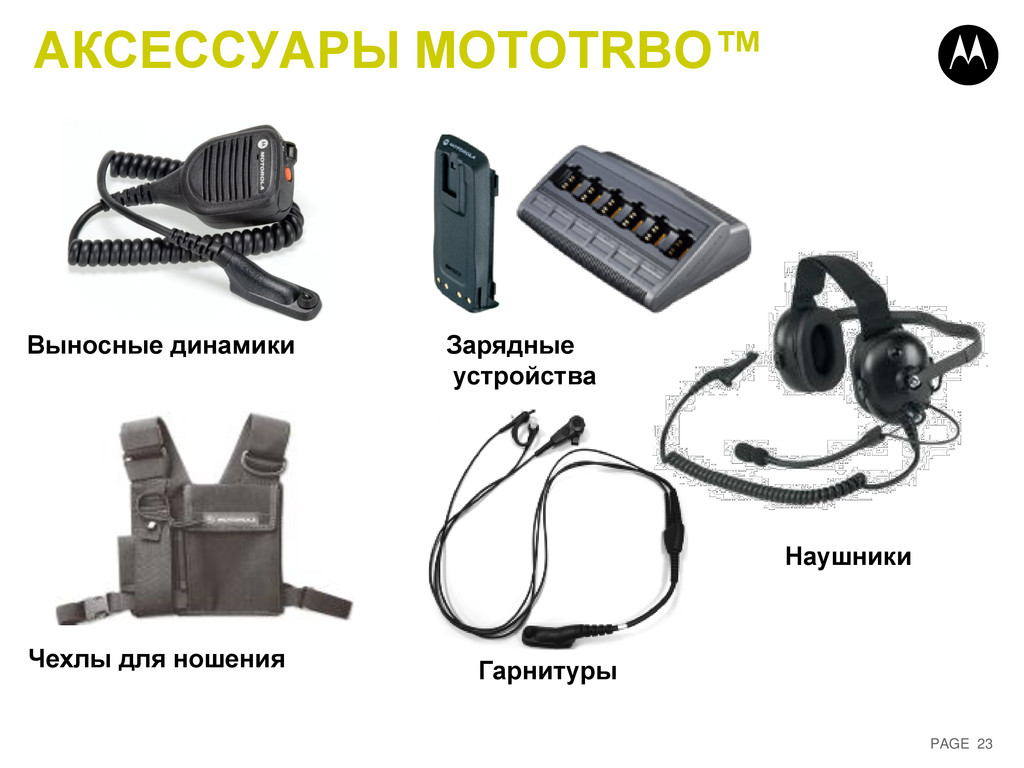

23. PAGE 23 АКСЕССУАРЫ MOTOTRBO™ Выносные динамики Чехлы для ношения Зарядные устройства Гарнитуры Наушники
24. PAGE 24 АКСЕССУАРЫ MOTOROLA 100% совместимость с р/станциями Высокая производительность Отменное качество Уникальная технология Motorola IMPRES

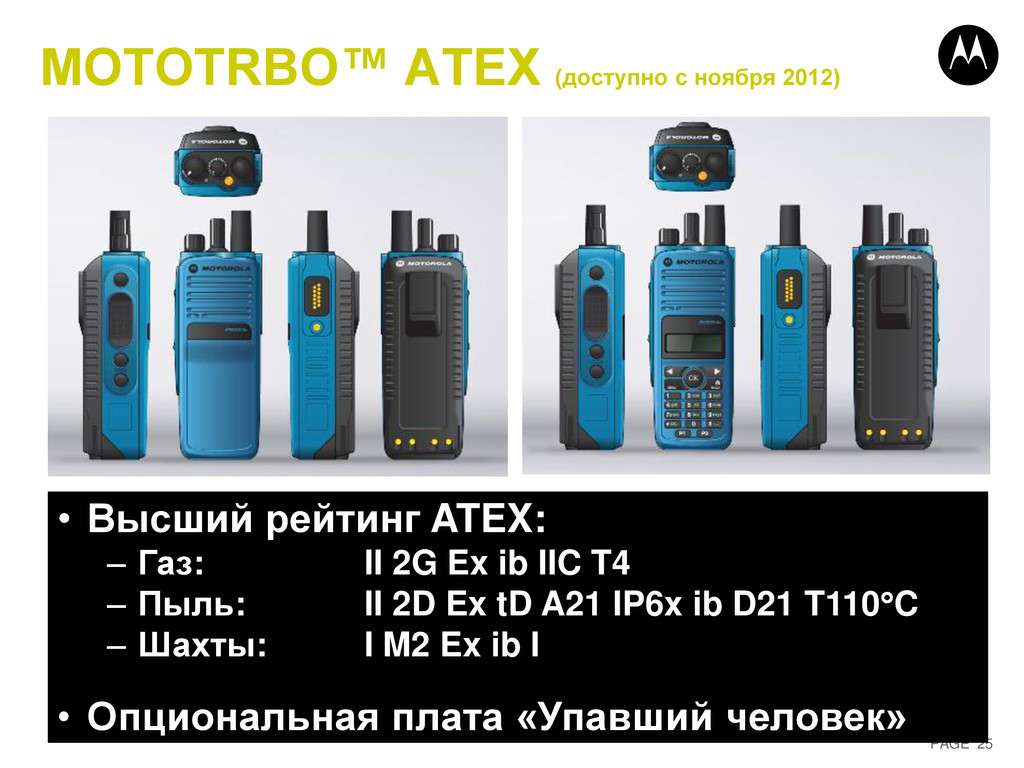

25. PAGE 25 MOTOTRBO™ ATEX (доступно с ноября 2012) • Высший рейтинг ATEX: – Газ: II 2G Ex ib IIC T4 – Пыль: II 2D Ex tD A21 IP6x ib D21 T110C – Шахты: I M2 Ex ib I • Опциональная плата «Упавший человек»
26. PAGE 26 БОЛЕЕ 1.5 МИЛЛИОНА РАДИОСТАНЦИЙ ИСПОЛЬЗУЕТСЯ В МИРЕ
27. PAGE 27 ЗАЩИТА ИНВЕСТИЦИЙ Простое внедрение Открытый стандарт Легкая миграция 10111010

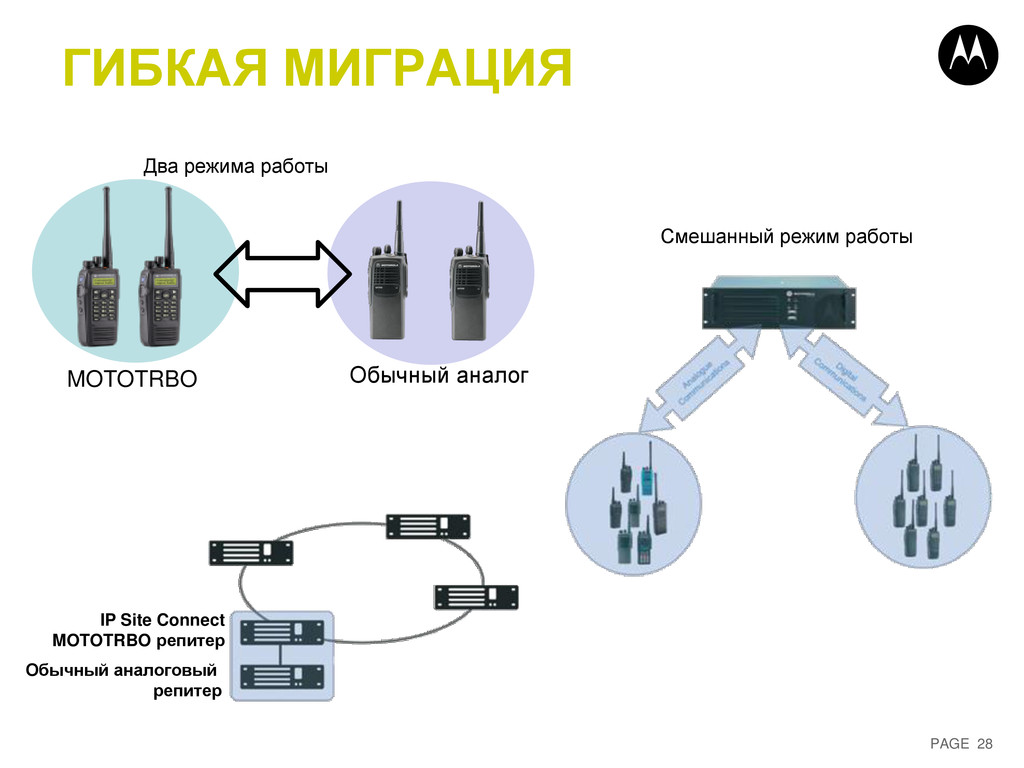

28. PAGE 28 ГИБКАЯ МИГРАЦИЯ IP Site Connect MOTOTRBO репитер Обычный аналоговый репитер Смешанный режим работы Обычный аналог MOTOTRBO Два режима работы
29. PAGE 29 ОСНОВНЫЕ ДОСТОИНСТВА Лучше качество звука при большей зоне покрытия
30. PAGE 30 MOTOTRBO Зона покрытия Плохо Уровень сигнала Хорошо Плохо Цифра Аналог Хорошо Зона покрытия Минимально допустимое качество звука Качество звука
31. PAGE 31 ОСНОВНЫЕ ДОСТОИНСТВА Лучше качество звука при большей зоне покрытия Двойная емкость Безопасные переговоры

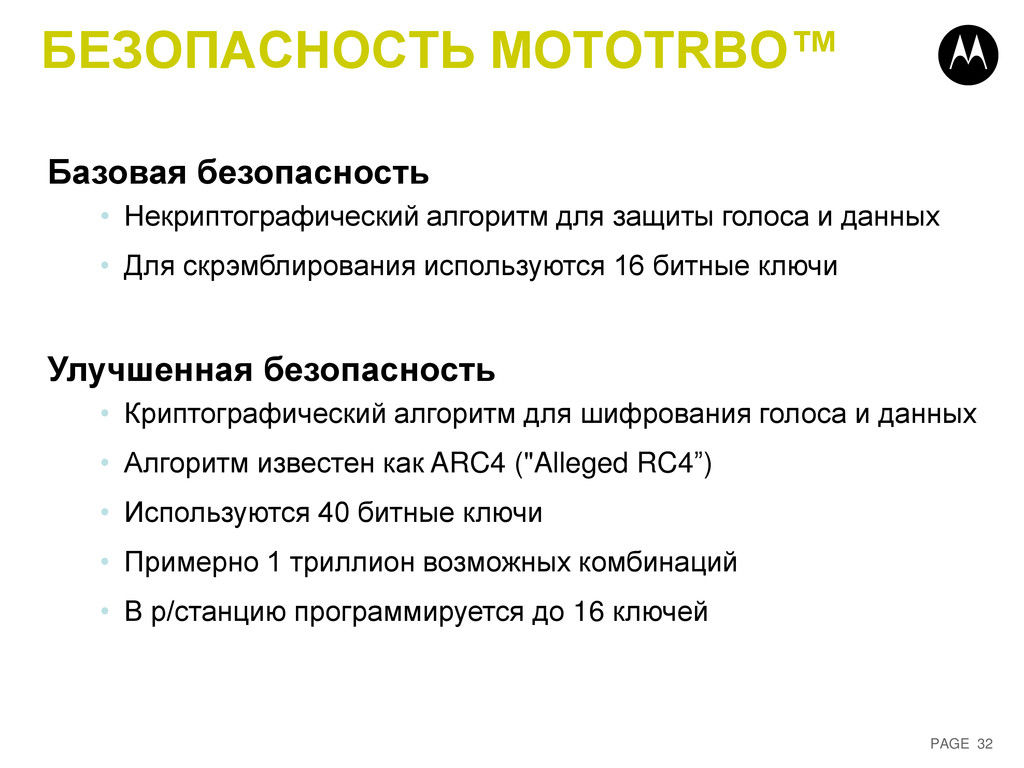

32. PAGE 32 БЕЗОПАСНОСТЬ MOTOTRBO™ Базовая безопасность • Некриптографический алгоритм для защиты голоса и данных • Для скрэмблирования используются 16 битные ключи Улучшенная безопасность • Криптографический алгоритм для шифрования голоса и данных • Алгоритм известен как ARC4 ("Alleged RC4”) • Используются 40 битные ключи • Примерно 1 триллион возможных комбинаций • В р/станцию программируется до 16 ключей
33. PAGE 33 ОСНОВНЫЕ ДОСТОИНСТВА Лучше качество звука при большей зоне покрытия Двойная емкость Безопасные переговоры Больший срок службы батарей

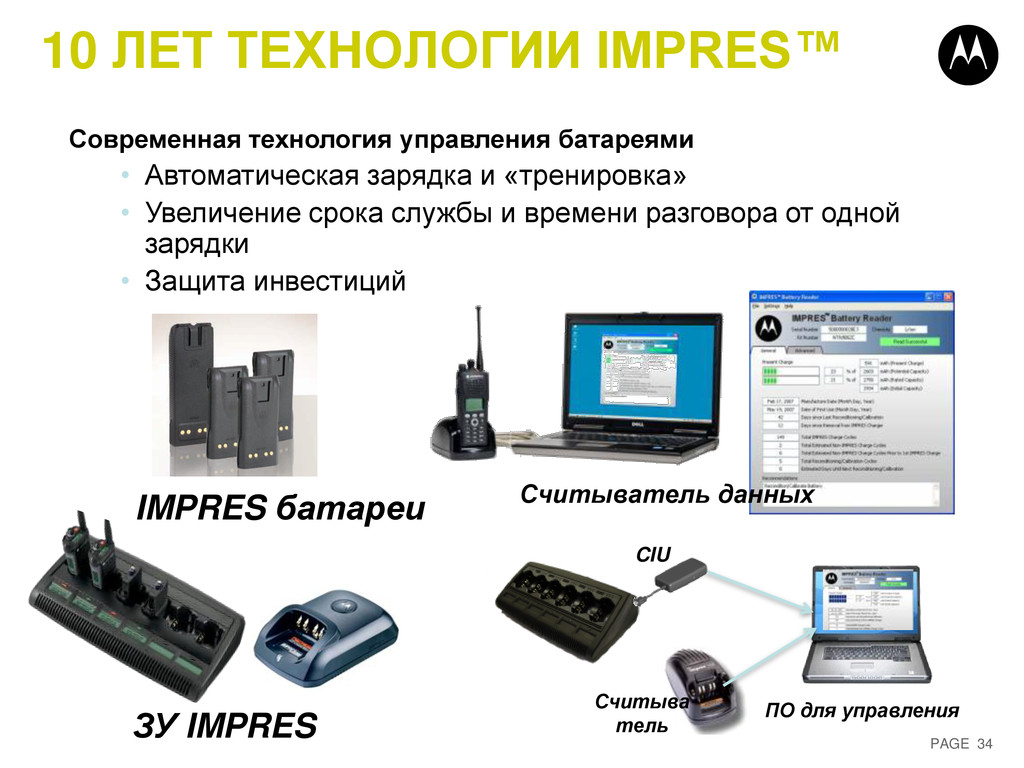

34. PAGE 34 10 ЛЕТ ТЕХНОЛОГИИ IMPRES™ Современная технология управления батареями • Автоматическая зарядка и «тренировка» • Увеличение срока службы и времени разговора от одной зарядки • Защита инвестиций IMPRES батареи ЗУ IMPRES Считыватель данных Считыва тель CIU ПО для управления
35. PAGE 35 ОСНОВНЫЕ ДОСТОИНСТВА Умные аксессуары Лучше качество звука при большей зоне покрытия Двойная емкость Безопасные переговоры Больший срок службы батарей

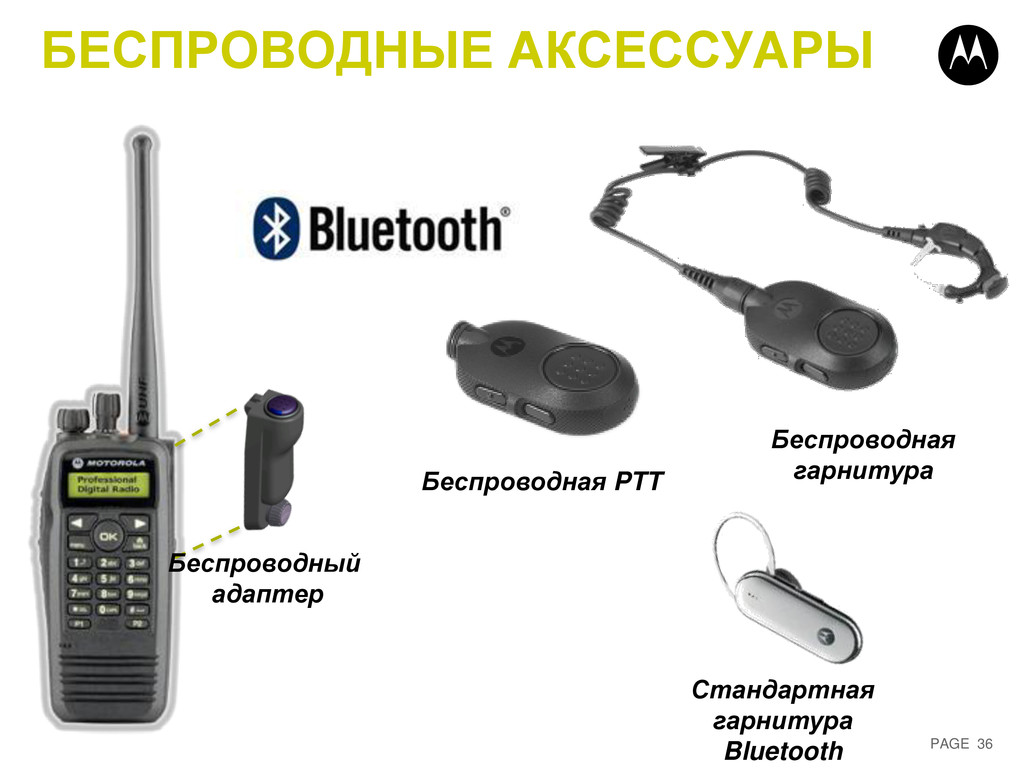

36. PAGE 36 БЕСПРОВОДНЫЕ АКСЕССУАРЫ Стандартная гарнитура Bluetooth Беспроводный адаптер Беспроводная гарнитура Беспроводная PTT
37. PAGE 37 ОСНОВНЫЕ ДОСТОИНСТВА Умные аксессуары Лучше качество звука при большей зоне покрытия Двойная емкость Безопасные переговоры Более надежные Больший срок службы батарей
38. PAGE 38 ОТЛИЧНАЯ ФУНКЦИОНАЛЬНОСТЬ Широкий набор типов вызовов

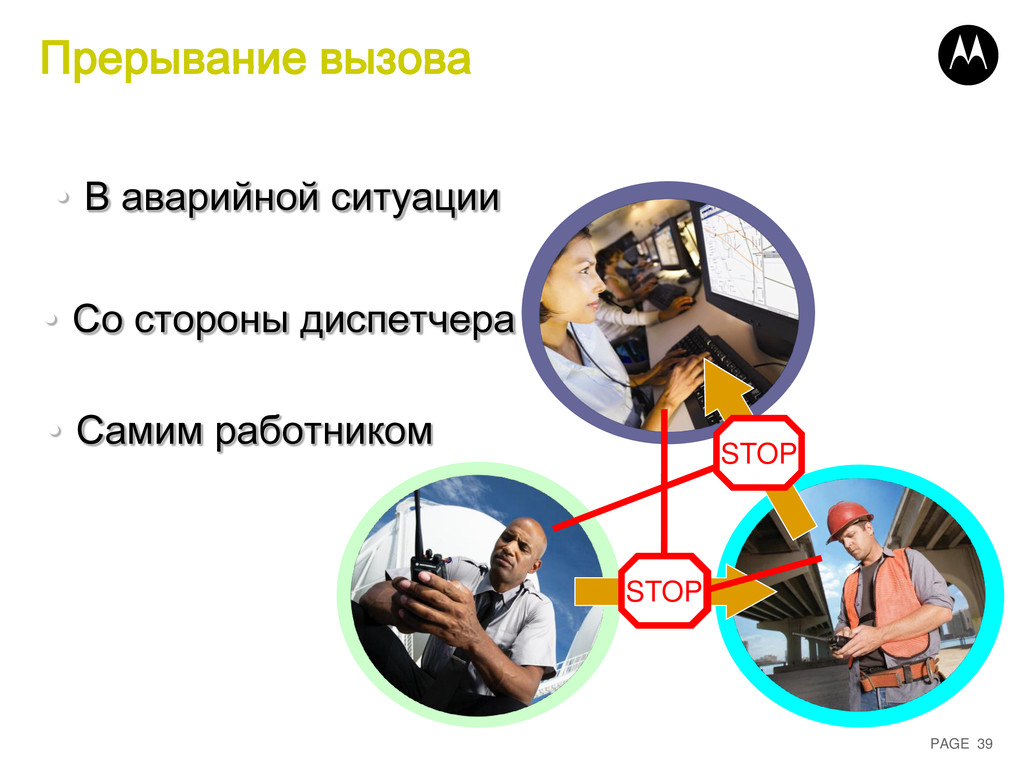

39. PAGE 39 Прерывание вызова • В аварийной ситуации • Со стороны диспетчера • Самим работником STOP STOP STOP
40. PAGE 40 ОТЛИЧНАЯ ФУНКЦИОНАЛЬНОСТЬ Встроенный GPS Встроенный модем Текстовые сообщения Широкий набор типов вызовов Телефонные звонки

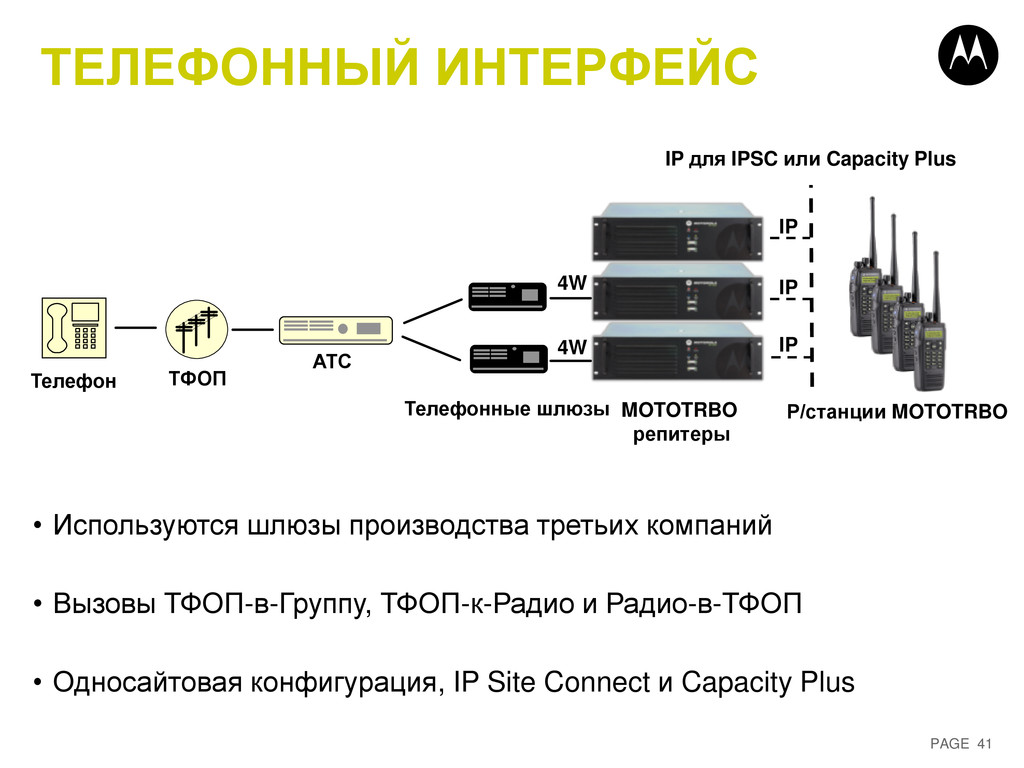

41. PAGE 41 ТЕЛЕФОННЫЙ ИНТЕРФЕЙС • Используются шлюзы производства третьих компаний • Вызовы ТФОП-в-Группу, ТФОП-к-Радио и Радио-в-ТФОП • Односайтовая конфигурация, IP Site Connect и Capacity Plus Р/станции MOTOTRBO MOTOTRBO репитеры IP IP 4W АТС ТФОП Телефонные шлюзы 4W IP для IPSC или Capacity Plus Телефон IP

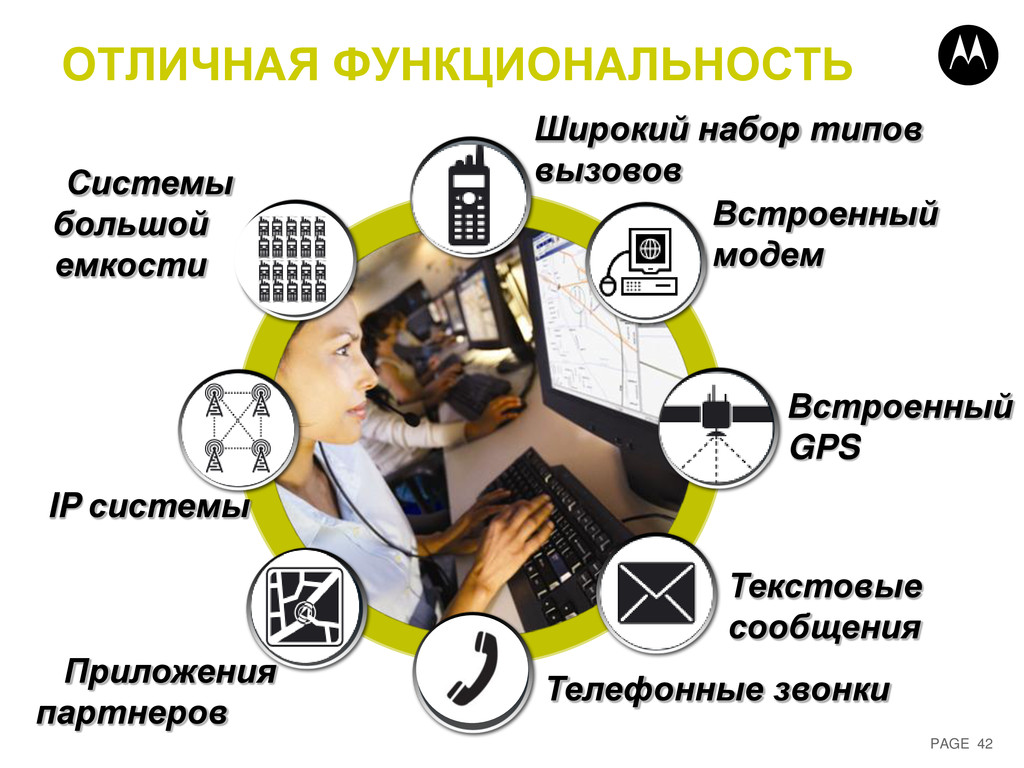

42. PAGE 42 ОТЛИЧНАЯ ФУНКЦИОНАЛЬНОСТЬ Встроенный GPS Приложения партнеров Встроенный модем Системы большой емкости Текстовые сообщения Широкий набор типов вызовов IP системы Телефонные звонки

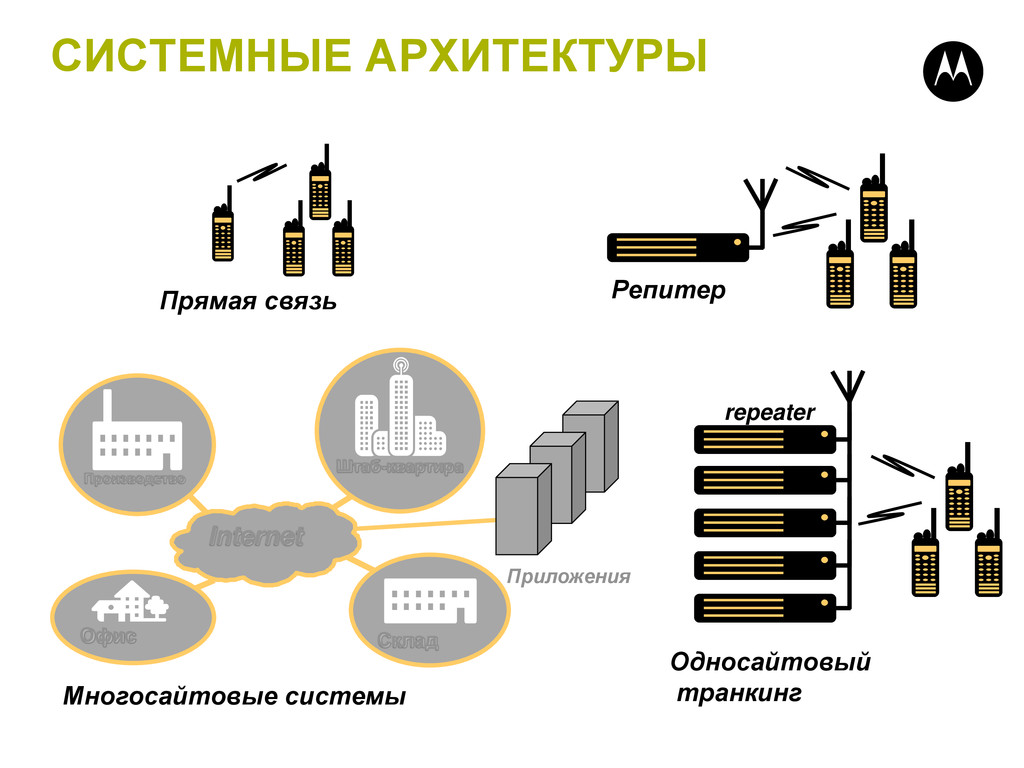

43. СИСТЕМНЫЕ АРХИТЕКТУРЫ repeater Прямая связь Репитер Многосайтовые системы Односайтовый транкинг Офис Производство Internet Приложения Штаб-квартира Склад

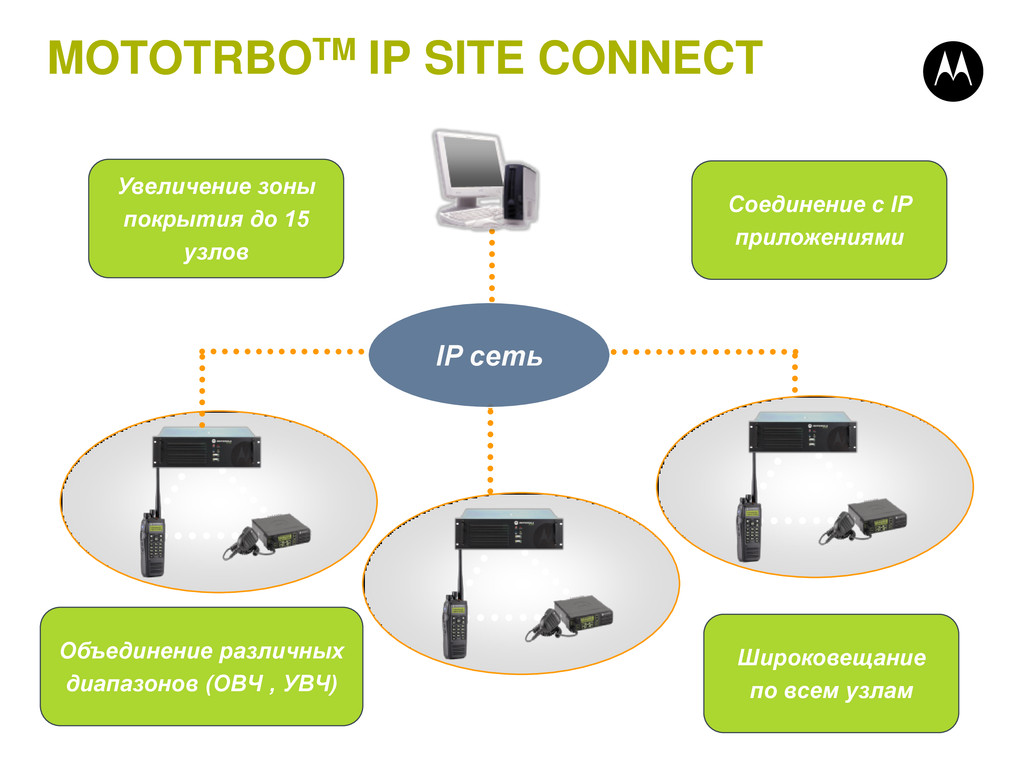

44. MOTOTRBOTM IP SITE CONNECT Увеличение зоны покрытия до 15 узлов Широковещание по всем узлам Объединение различных диапазонов (ОВЧ , УВЧ) Соединение с IP приложениями IP сеть
45. IP SITE CONNECT Высокое здание Большой завод Подвижные объекты Офис Склад Штаб-квартира Удаленные объекты Офис Штаб-квартира Производство Склад Работа на дому Интернет / IP сеть

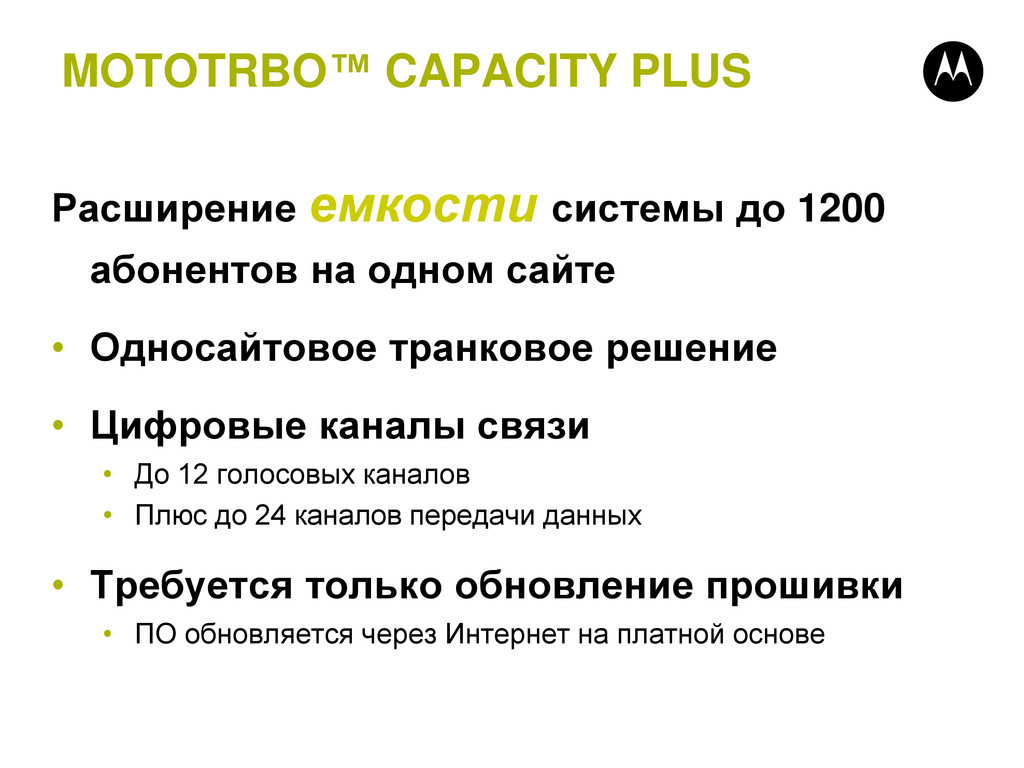

46. MOTOTRBO™ CAPACITY PLUS Расширение емкости системы до 1200 абонентов на одном сайте • Односайтовое транковое решение • Цифровые каналы связи • До 12 голосовых каналов • Плюс до 24 каналов передачи данных • Требуется только обновление прошивки • ПО обновляется через Интернет на платной основе

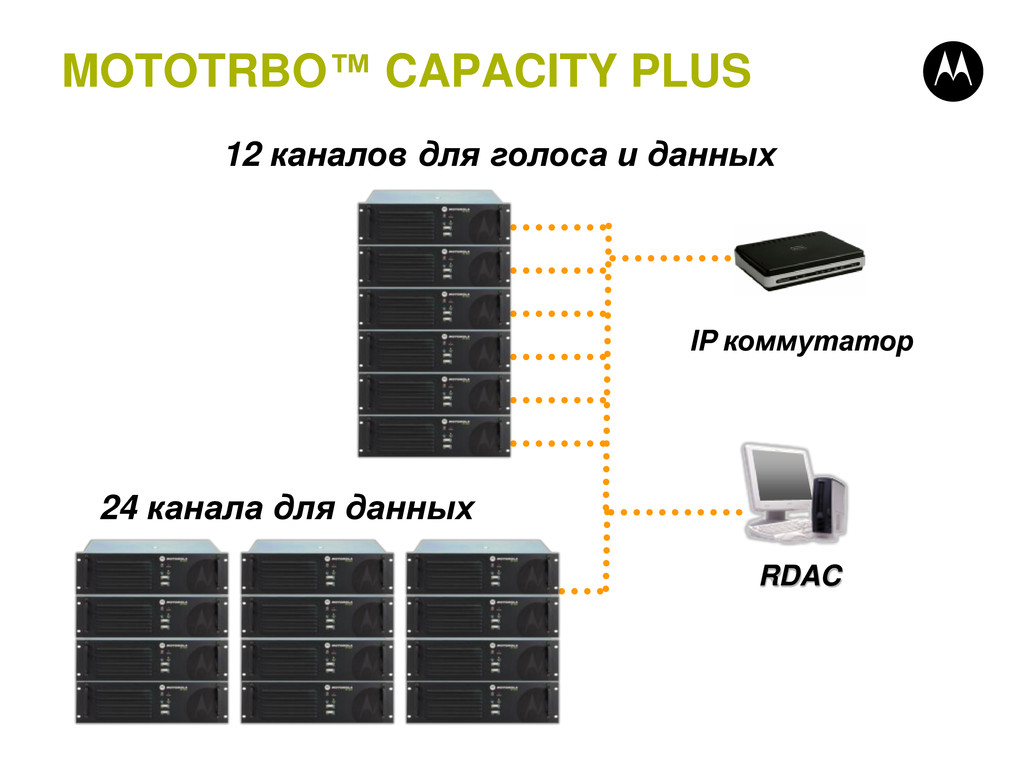

47. MOTOTRBO™ CAPACITY PLUS RDAC IP коммутатор 12 каналов для голоса и данных 24 канала для данных

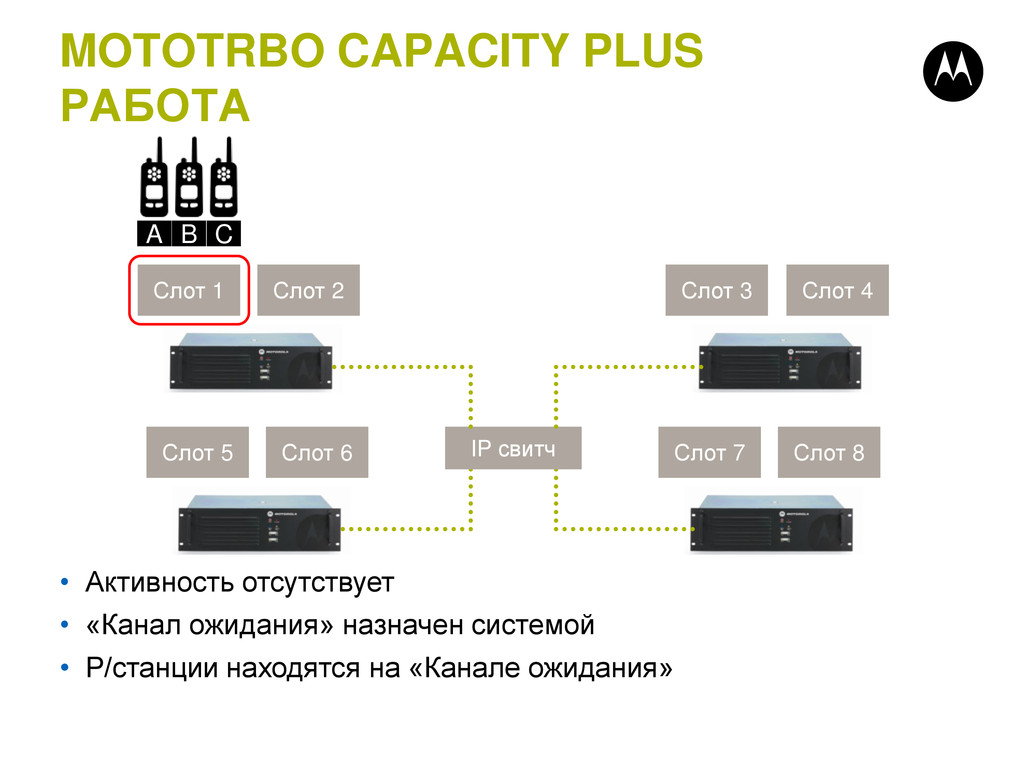

48. B C A Слот 1 Слот 2 Слот 4 Слот 5 Слот 6 Слот 7 Слот 8 IP свитч • Активность отсутствует • «Канал ожидания» назначен системой • Р/станции находятся на «Канале ожидания» MOTOTRBO CAPACITY PLUS РАБОТА Слот 3

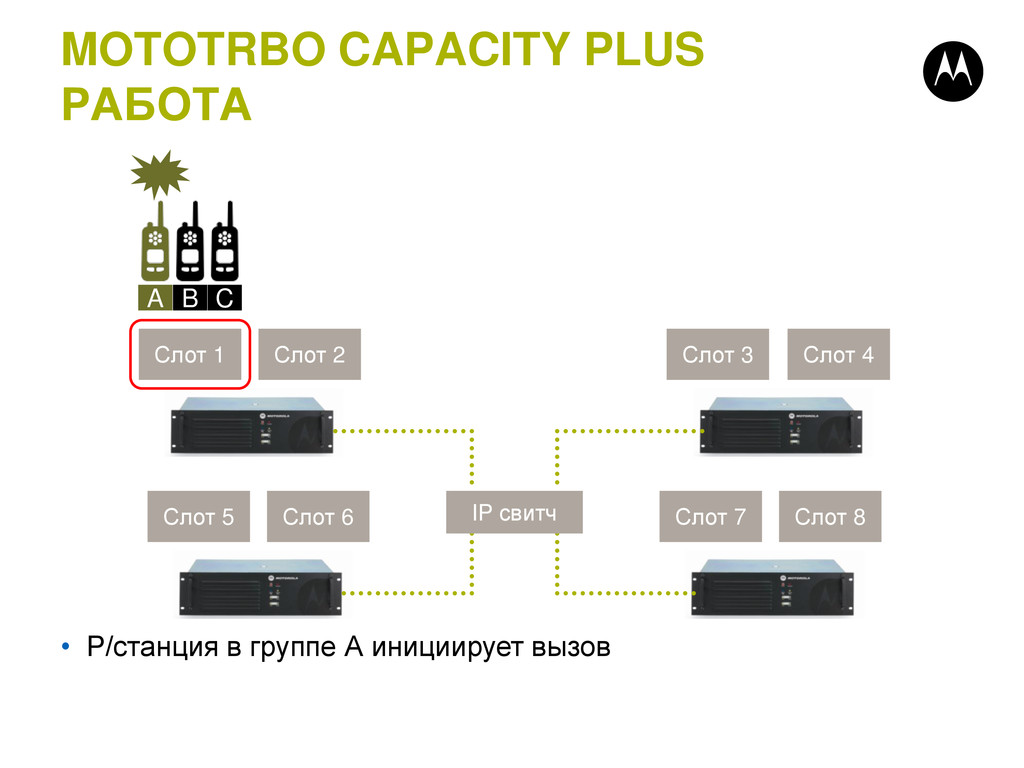

49. A B C MOTOTRBO CAPACITY PLUS РАБОТА Слот 1 Слот 2 Слот 4 Слот 5 Слот 6 Слот 7 Слот 8 IP свитч • Р/станция в группе А инициирует вызов Слот 3

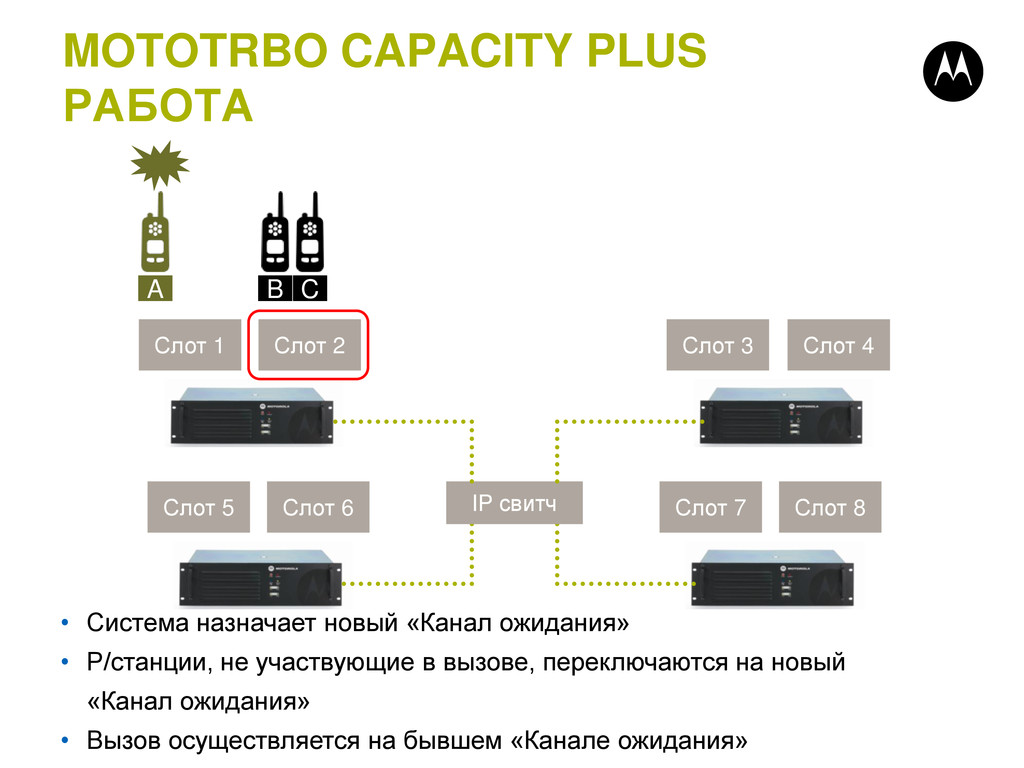

50. B C A MOTOTRBO CAPACITY PLUS РАБОТА • Система назначает новый «Канал ожидания» • Р/станции, не участвующие в вызове, переключаются на новый «Канал ожидания» • Вызов осуществляется на бывшем «Канале ожидания» Слот 1 Слот 2 Слот 4 Слот 5 Слот 6 Слот 7 Слот 8 IP свитч Слот 3

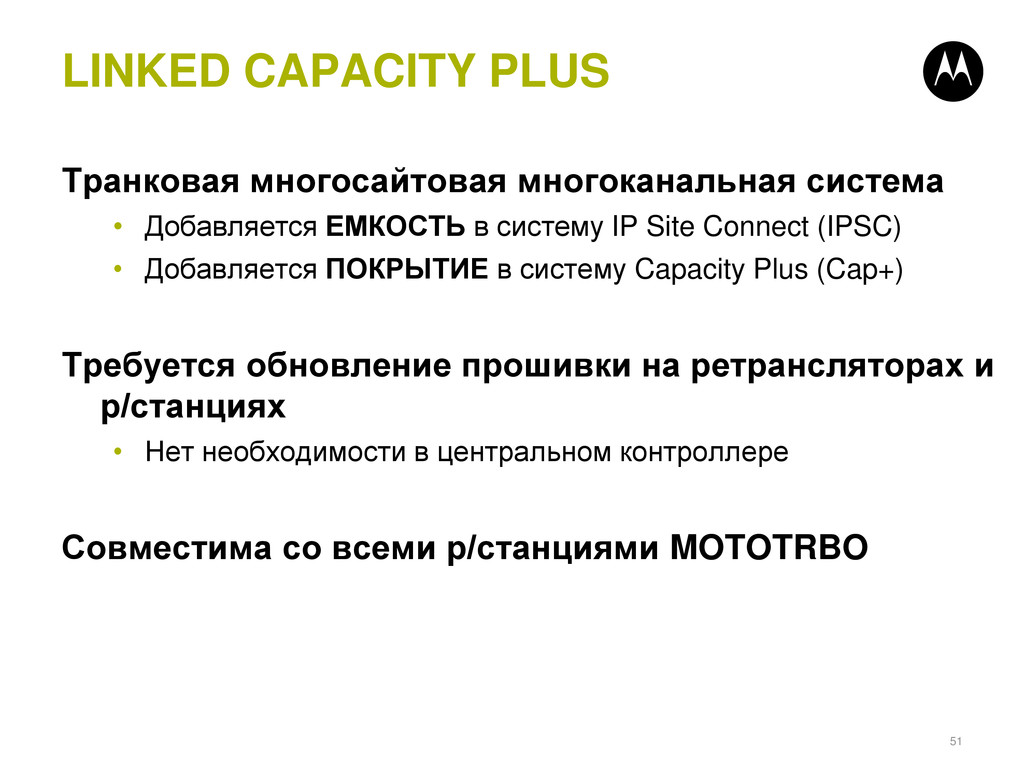

51. LINKED CAPACITY PLUS Транковая многосайтовая многоканальная система • Добавляется ЕМКОСТЬ в систему IP Site Connect (IPSC) • Добавляется ПОКРЫТИЕ в систему Capacity Plus (Cap+) Требуется обновление прошивки на ретрансляторах и р/станциях • Нет необходимости в центральном контроллере Совместима со всеми р/станциями MOTOTRBO 51

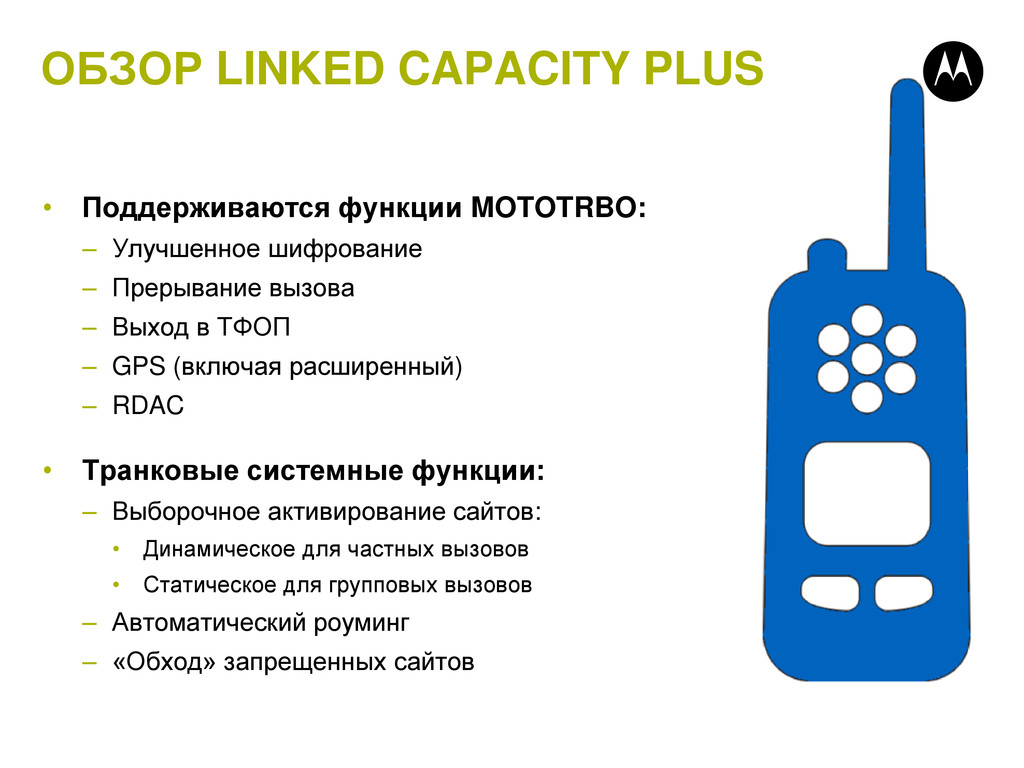

52. • Поддерживаются функции MOTOTRBO: – Улучшенное шифрование – Прерывание вызова – Выход в ТФОП – GPS (включая расширенный) – RDAC • Транковые системные функции: – Выборочное активирование сайтов: • Динамическое для частных вызовов • Статическое для групповых вызовов – Автоматический роуминг – «Обход» запрещенных сайтов ОБЗОР LINKED CAPACITY PLUS

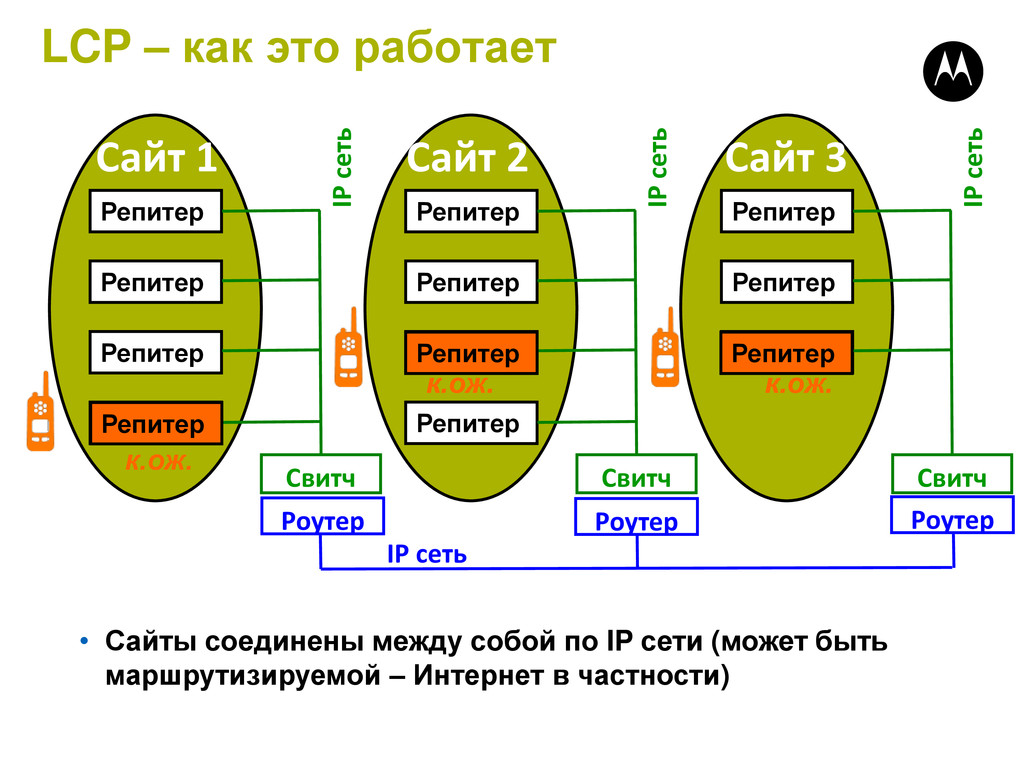

53. Сайт 1 Свитч IP сеть Репитер Репитер Репитер Repeater Сайт 2 Свитч IP сеть Репитер Репитер Repeater Репитер Репитер Сайт 3 Свитч IP сеть Репитер Репитер Repeater Репитер Роутер IP сеть Роутер Роутер • Сайты соединены между собой по IP сети (может быть маршрутизируемой – Интернет в частности) Репитер к.ож. LCP – как это работает к.ож. к.ож.

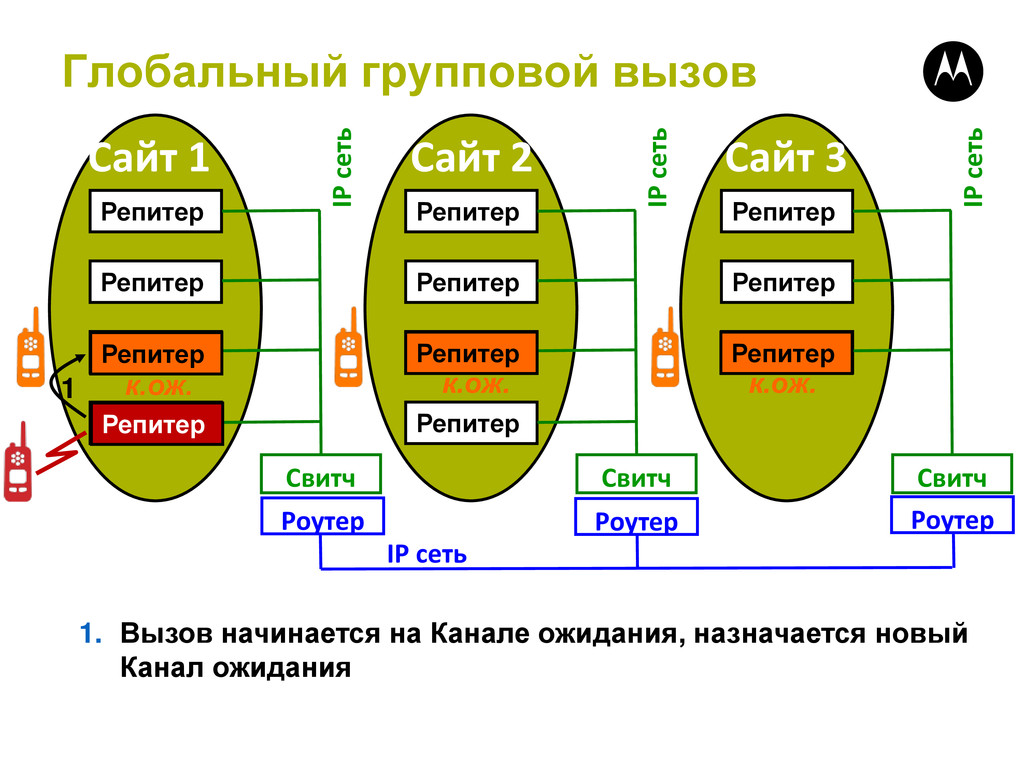

54. Глобальный групповой вызов Сайт 1 Свитч IP сеть Репитер Репитер Repeater Repeater Сайт 2 Свитч IP сеть Репитер Репитер Repeater Репитер Репитер Сайт 3 Свитч IP сеть Репитер Репитер Repeater Репитер Роутер IP сеть Роутер Роутер 1 1. Вызов начинается на Канале ожидания, назначается новый Канал ожидания Репитер к.ож. Репитер к.ож. к.ож.

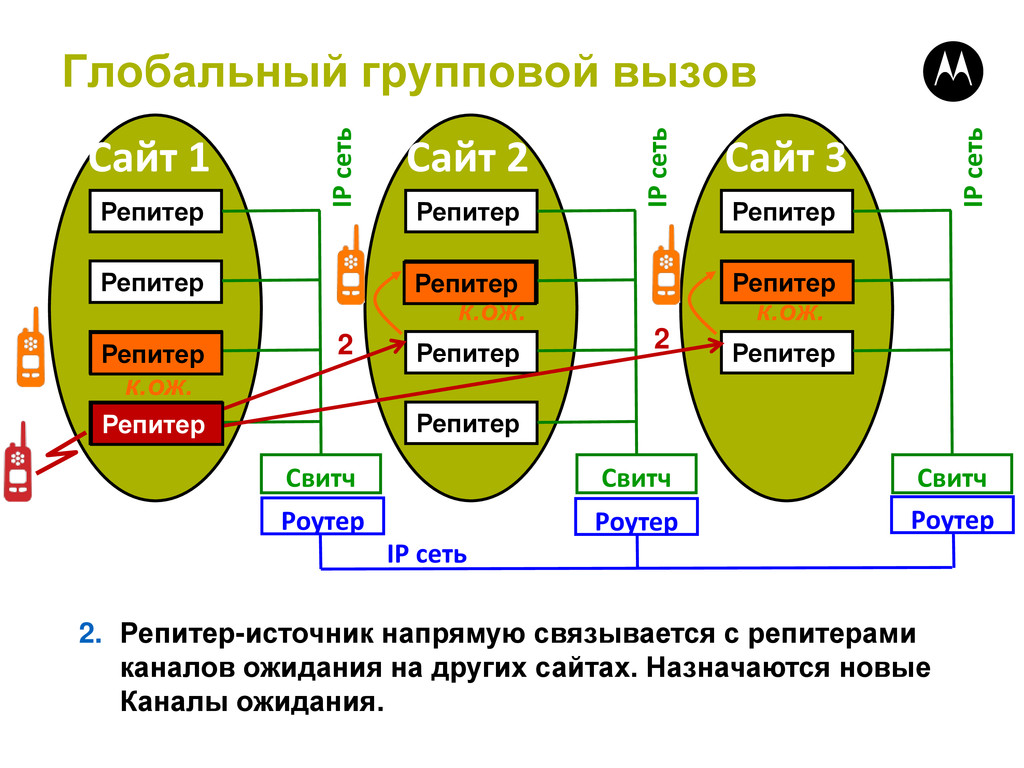

55. Глобальный групповой вызов Сайт 1 Свитч IP сеть Репитер Репитер Repeater Repeater Сайт 2 Свитч IP сеть Репитер Repeater Репитер Репитер Сайт 3 Свитч IP сеть Репитер Repeater Репитер Роутер IP сеть Роутер Роутер 2 2 2. Репитер-источник напрямую связывается с репитерами каналов ожидания на других сайтах. Назначаются новые Каналы ожидания. Репитер к.ож. Репитер Репитер Репитер к.ож. к.ож.

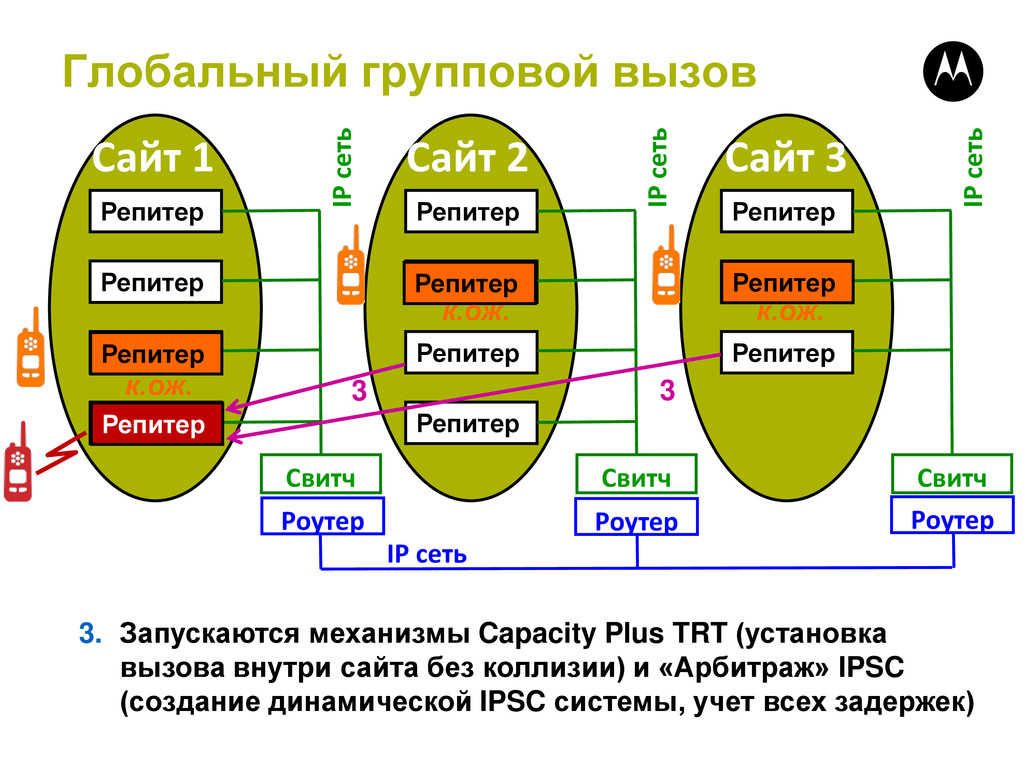

56. Глобальный групповой вызов Сайт 1 Свитч IP сеть Репитер Репитер Repeater Repeater Сайт 2 Свитч IP сеть Репитер Repeater Репитер Репитер Сайт 3 Свитч IP сеть Репитер Repeater Репитер Роутер IP сеть Роутер Роутер 3 3 3. Запускаются механизмы Capacity Plus TRT (установка вызова внутри сайта без коллизии) и «Арбитраж» IPSC (создание динамической IPSC системы, учет всех задержек) Репитер к.ож. Репитер Репитер Репитер к.ож. к.ож.

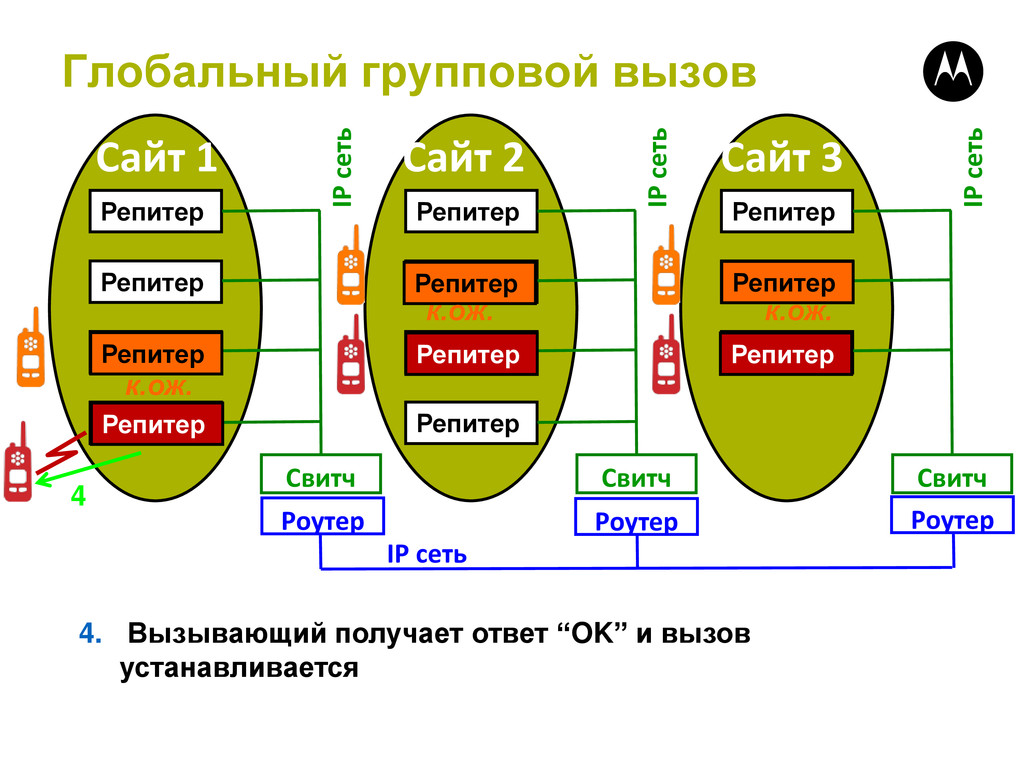

57. Глобальный групповой вызов Сайт 1 Свитч IP сеть Репитер Репитер Repeater Repeater Сайт 2 Свитч IP сеть Репитер Repeater Repeater Репитер Сайт 3 Свитч IP сеть Репитер Repeater Repeater Роутер IP сеть Роутер Роутер 4 4. Вызывающий получает ответ “OK” и вызов устанавливается Репитер к.ож. Репитер Репитер Репитер Репитер Репитер к.ож. к.ож.

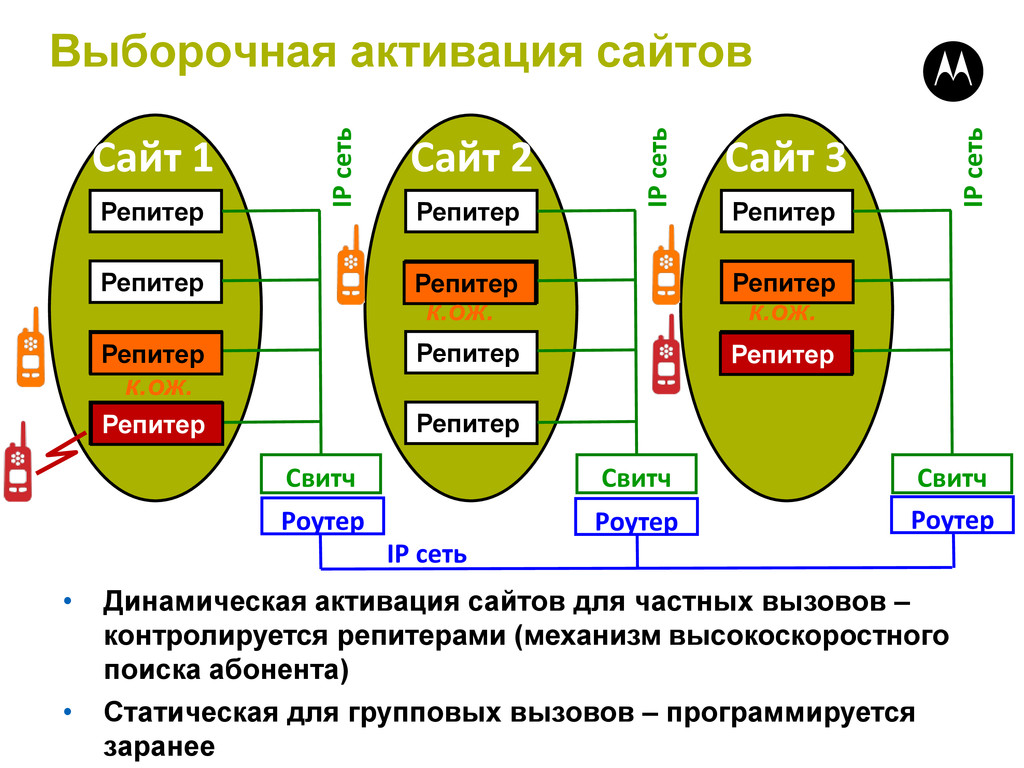

58. Выборочная активация сайтов Сайт 1 Свитч IP сеть Репитер Репитер Repeater Repeater Сайт 2 Свитч IP сеть Репитер Repeater Репитер Репитер Сайт 3 Свитч IP сеть Репитер Repeater Repeater Роутер IP сеть Роутер Роутер • Динамическая активация сайтов для частных вызовов – контролируется репитерами (механизм высокоскоростного поиска абонента) • Статическая для групповых вызовов – программируется заранее Репитер к.ож. Репитер Репитер Репитер Репитер к.ож. к.ож.

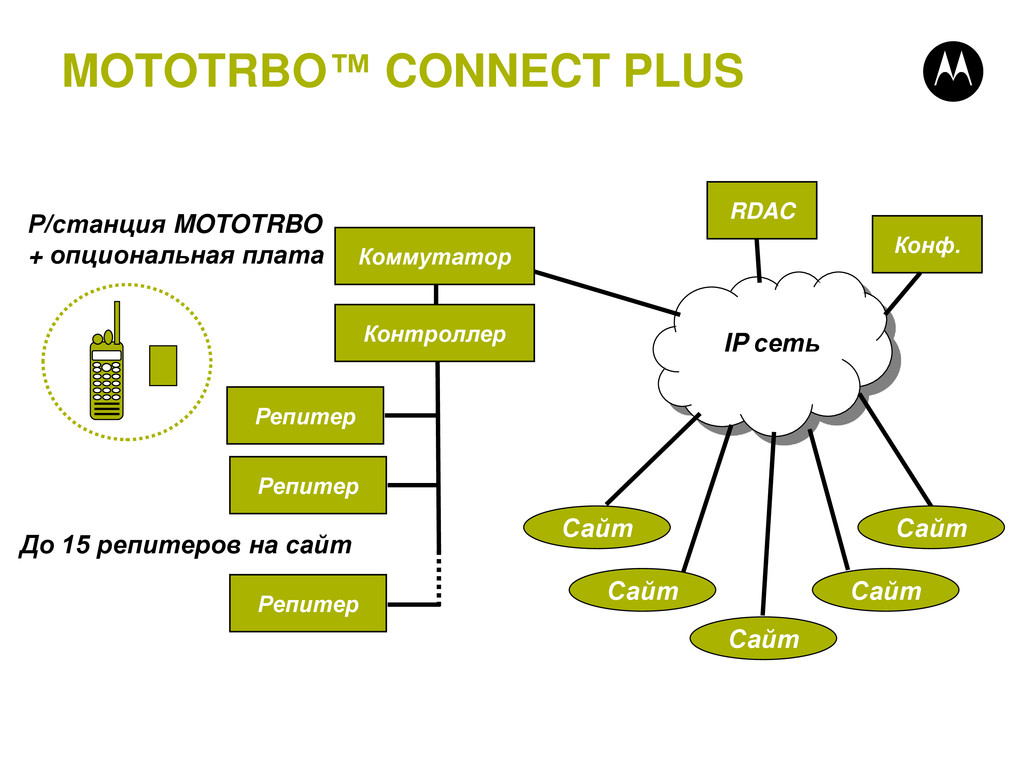

59. MOTOTRBO™ CONNECT PLUS IP сеть Р/станция MOTOTRBO + опциональная плата Репитер Репитер Репитер До 15 репитеров на сайт Коммутатор Контроллер RDAC Конф. Сайт Сайт Сайт Сайт Сайт

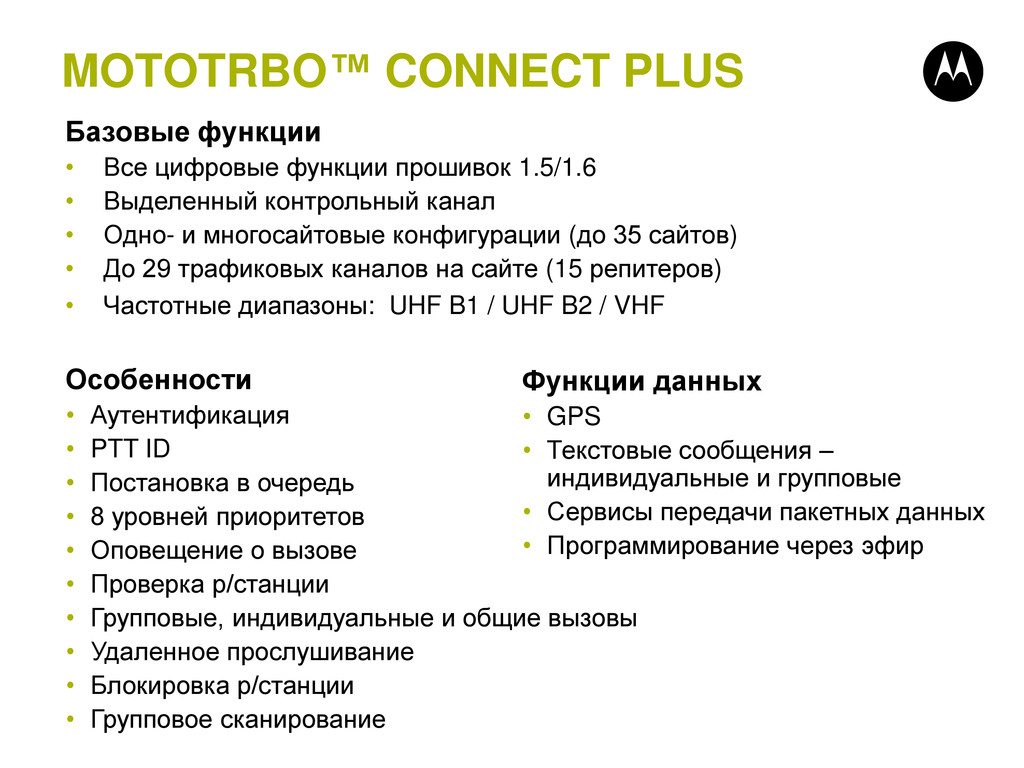

60. MOTOTRBO™ CONNECT PLUS Базовые функции • Все цифровые функции прошивок 1.5/1.6 • Выделенный контрольный канал • Одно- и многосайтовые конфигурации (до 35 сайтов) • До 29 трафиковых каналов на сайте (15 репитеров) • Частотные диапазоны: UHF B1 / UHF B2 / VHF Особенности • Аутентификация • PTT ID • Постановка в очередь • 8 уровней приоритетов • Оповещение о вызове • Проверка р/станции • Групповые, индивидуальные и общие вызовы • Удаленное прослушивание • Блокировка р/станции • Групповое сканирование Функции данных • GPS • Текстовые сообщения – индивидуальные и групповые • Сервисы передачи пакетных данных • Программирование через эфир

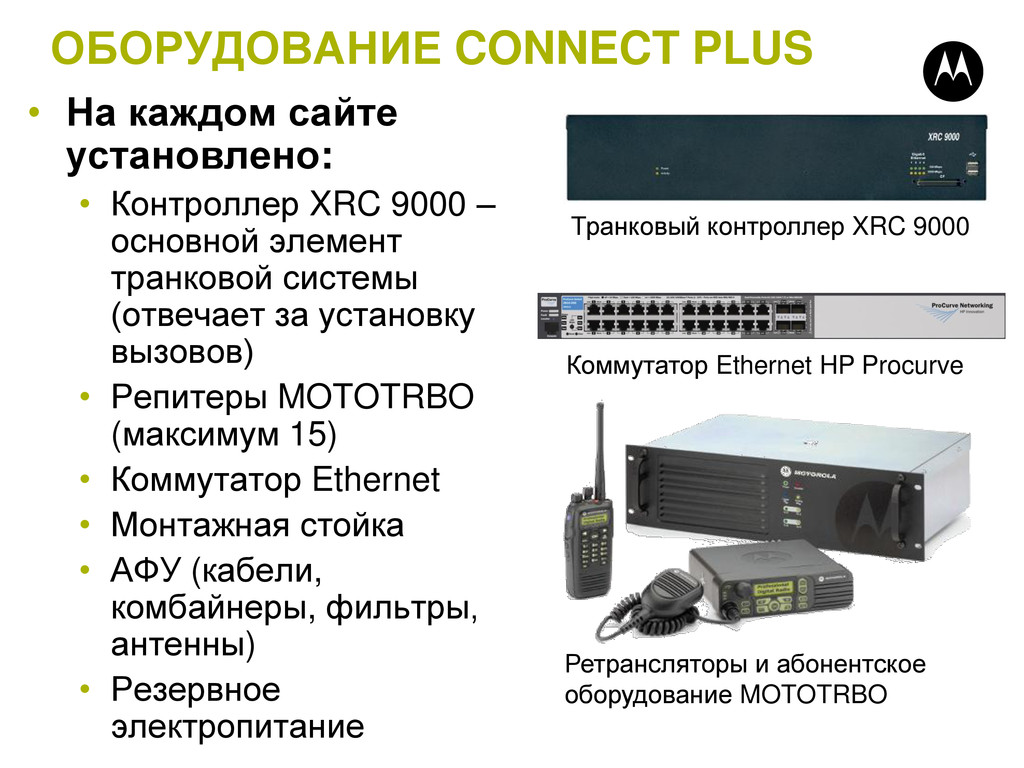

61. ОБОРУДОВАНИЕ CONNECT PLUS • На каждом сайте установлено: • Контроллер XRC 9000 – основной элемент транковой системы (отвечает за установку вызовов) • Репитеры MOTOTRBO (максимум 15) • Коммутатор Ethernet • Монтажная стойка • АФУ (кабели, комбайнеры, фильтры, антенны) • Резервное электропитание Транковый контроллер XRC 9000 Ретрансляторы и абонентское оборудование MOTOTRBO Коммутатор Ethernet HP Procurve

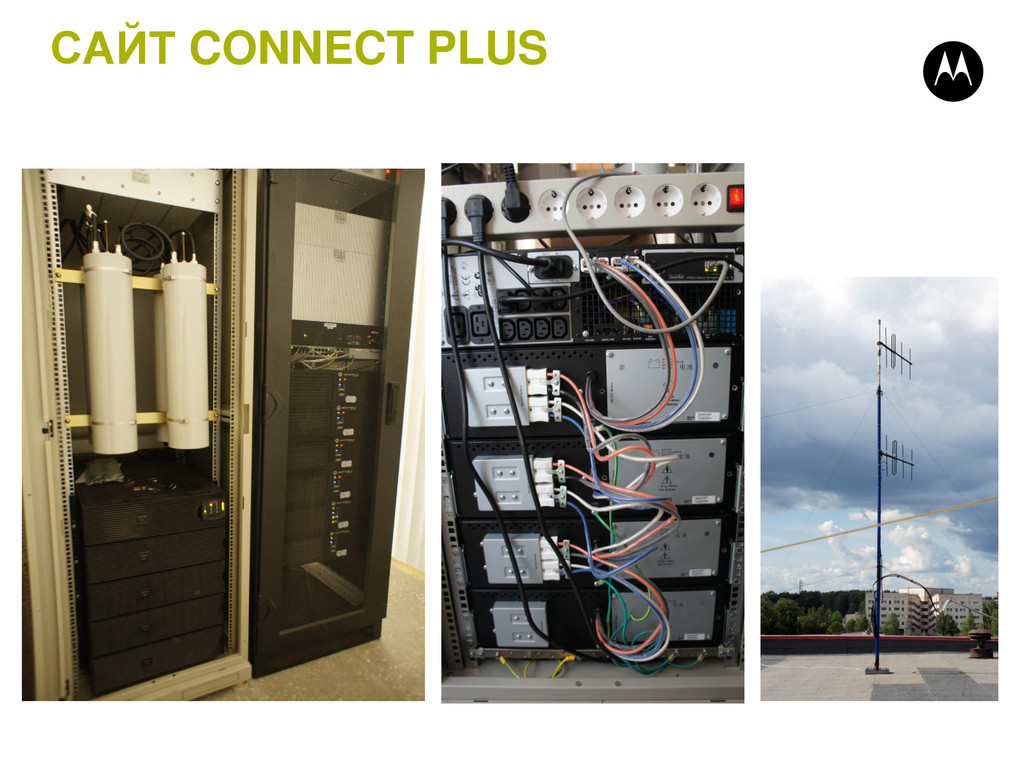

62. САЙТ CONNECT PLUS

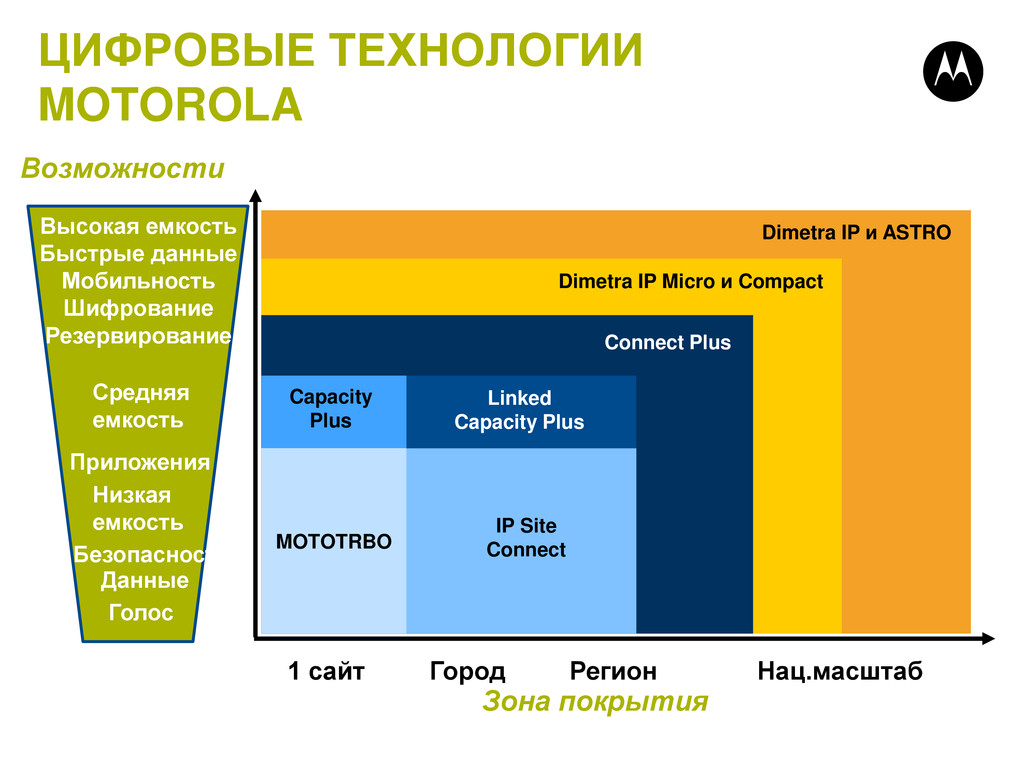

63. Dimetra IP и ASTRO Dimetra IP Micro и Compact Connect Plus Linked Capacity Plus IP Site Connect Capacity Plus MOTOTRBO ЦИФРОВЫЕ ТЕХНОЛОГИИ MOTOROLA Возможности Зона покрытия 1 сайт Город Регион Нац.масштаб Голос Данные Высокая емкость Быстрые данные Мобильность Шифрование Резервирование Безопасностьy Приложения Средняя емкость Низкая емкость

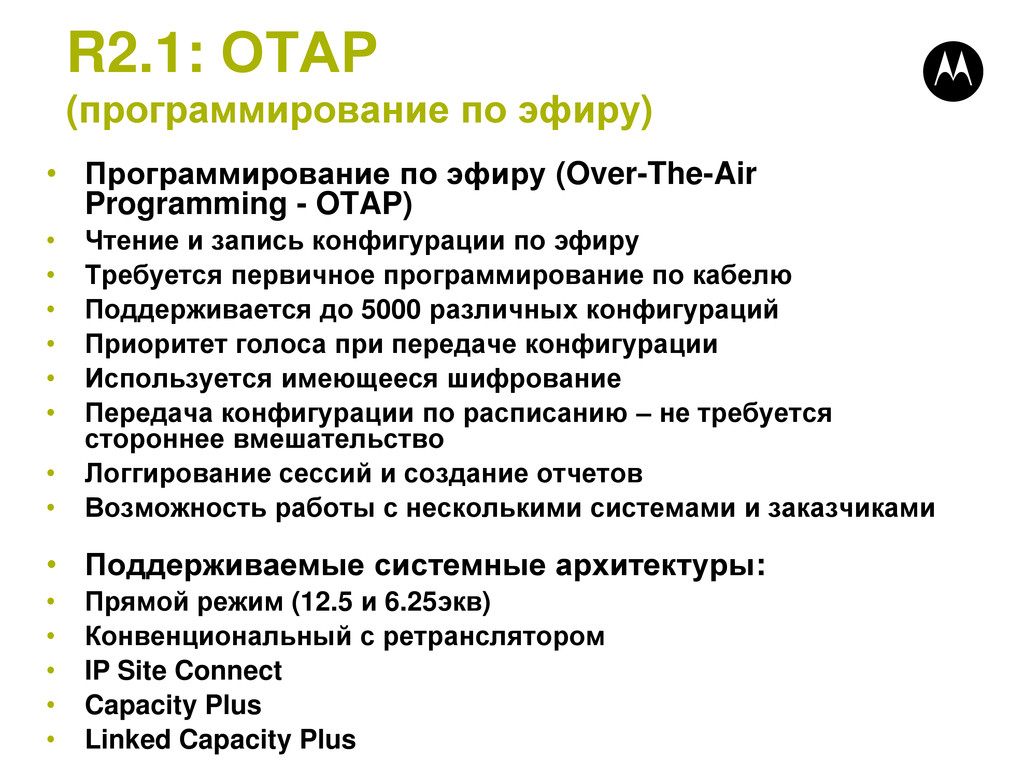

64. R2.1: ОТАР (программирование по эфиру) • Программирование по эфиру (Over-The-Air Programming - OTAP) • Чтение и запись конфигурации по эфиру • Требуется первичное программирование по кабелю • Поддерживается до 5000 различных конфигураций • Приоритет голоса при передаче конфигурации • Используется имеющееся шифрование • Передача конфигурации по расписанию – не требуется стороннее вмешательство • Логгирование сессий и создание отчетов • Возможность работы с несколькими системами и заказчиками • Поддерживаемые системные архитектуры: • Прямой режим (12.5 и 6.25экв) • Конвенциональный с ретранслятором • IP Site Connect • Capacity Plus • Linked Capacity Plus

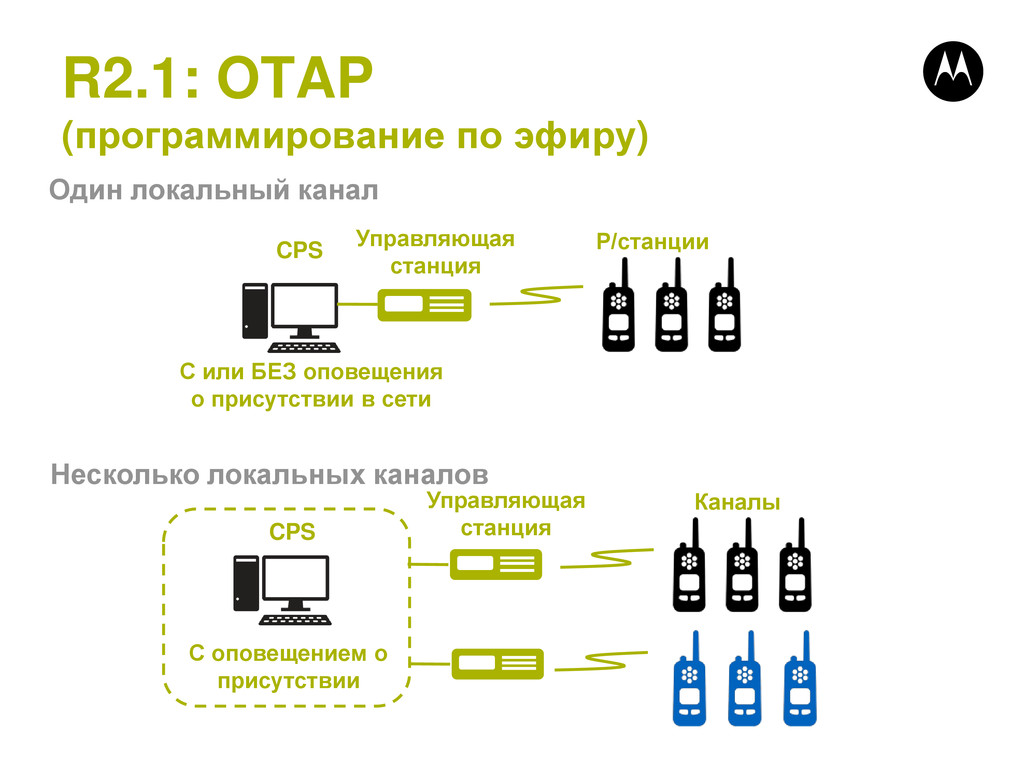

65. R2.1: OTAP (программирование по эфиру) Один локальный канал CPS Управляющая станция Р/станции С или БЕЗ оповещения о присутствии в сети Несколько локальных каналов CPS Управляющая станция Каналы С оповещением о присутствии

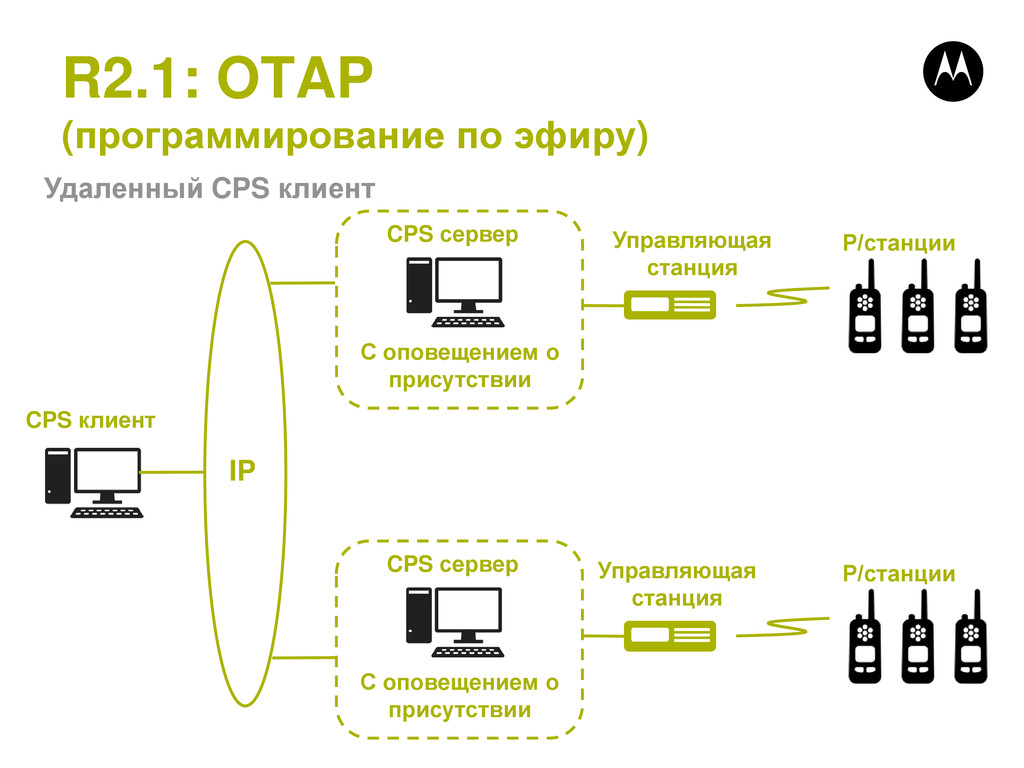

66. R2.1: OTAP (программирование по эфиру) Удаленный CPS клиент CPS клиент Управляющая станция Р/станции CPS сервер С оповещением о присутствии CPS сервер С оповещением о присутствии Управляющая станция Р/станции IP

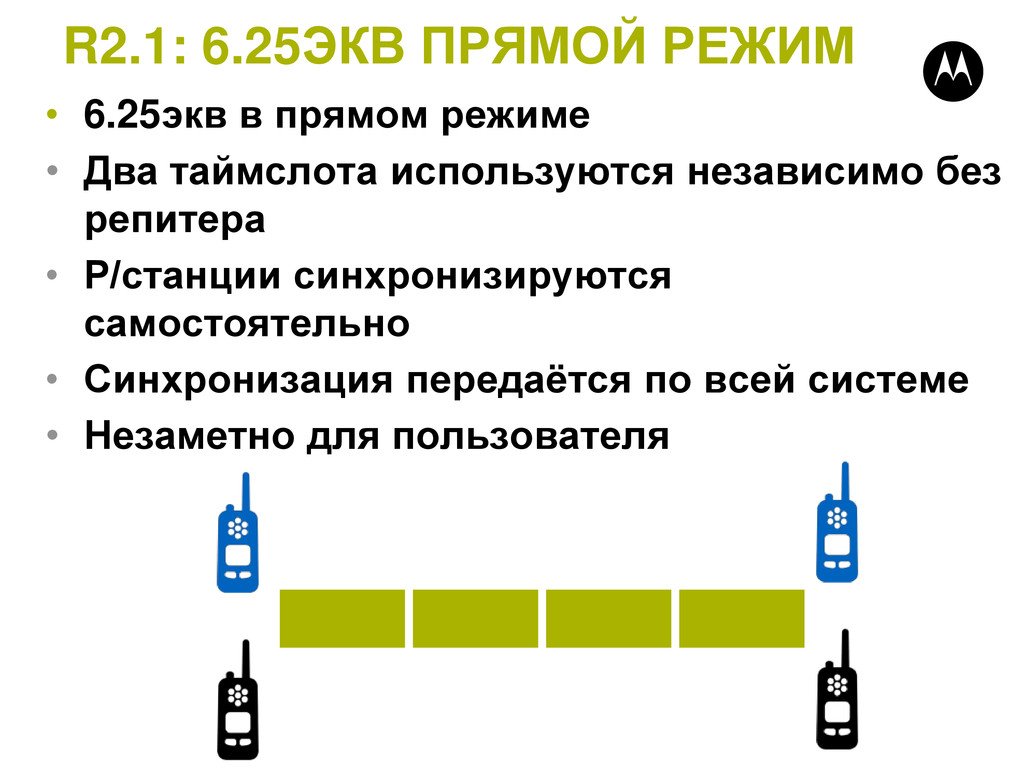

67. R2.1: 6.25ЭКВ ПРЯМОЙ РЕЖИМ • 6.25экв в прямом режиме • Два таймслота используются независимо без репитера • Р/станции синхронизируются самостоятельно • Синхронизация передаѐтся по всей системе • Незаметно для пользователя

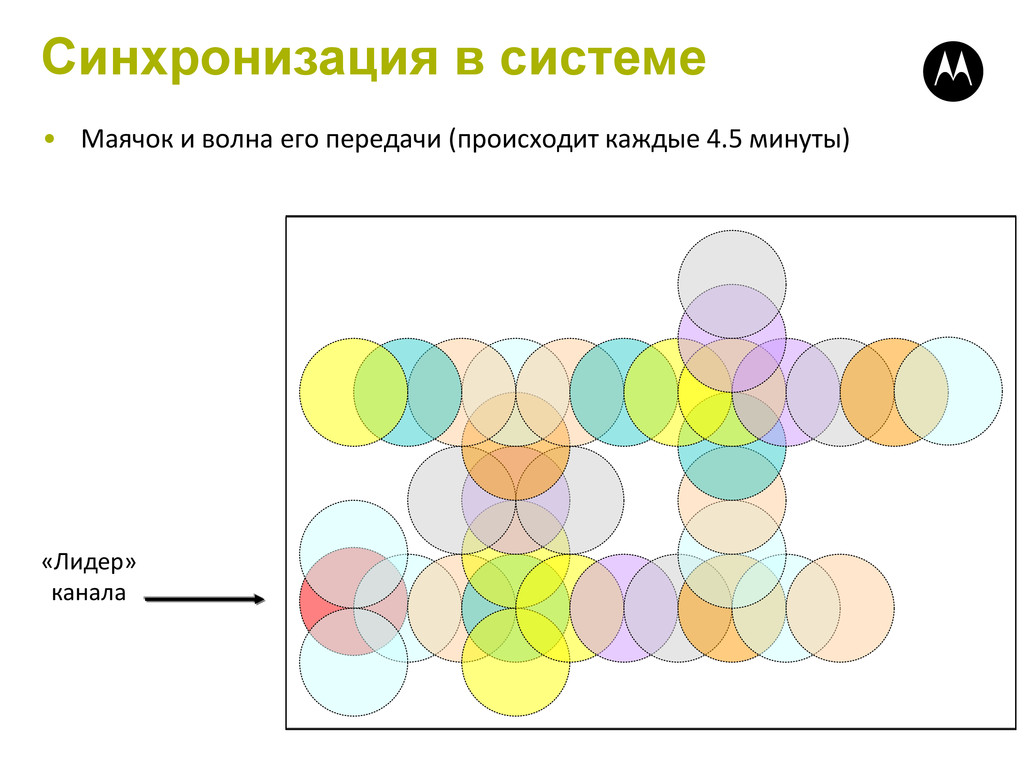

68. «Лидер» канала • Маячок и волна его передачи (происходит каждые 4.5 минуты) Синхронизация в системе

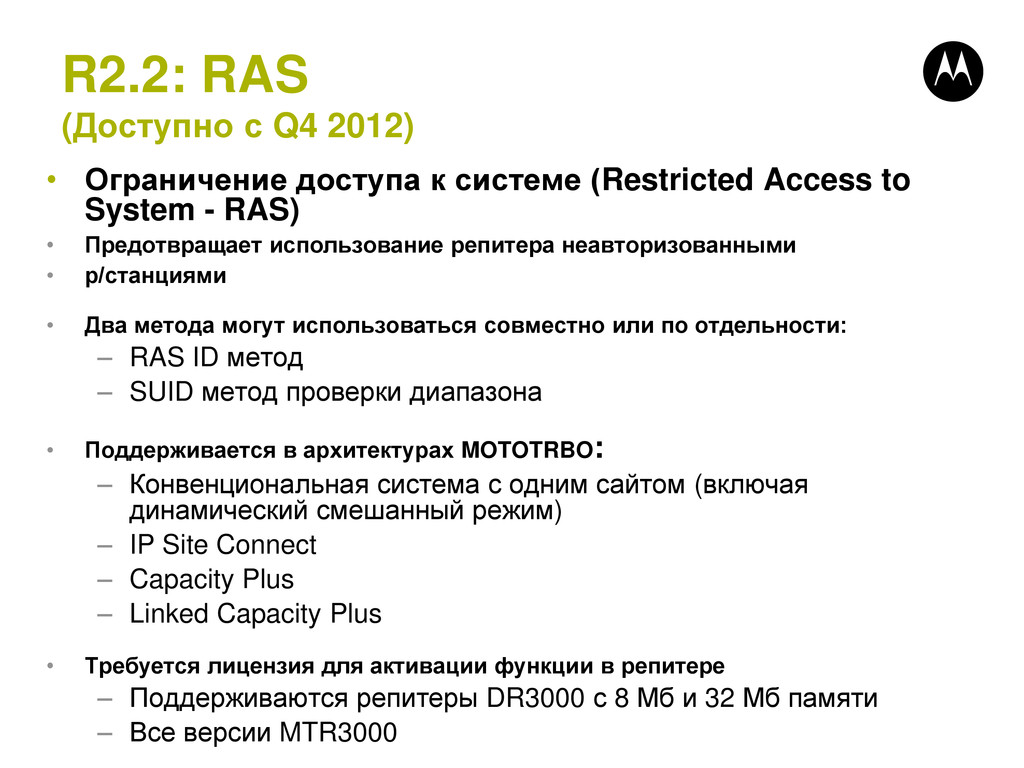

69. R2.2: RAS (Доступно с Q4 2012) • Ограничение доступа к системе (Restricted Access to System - RAS) • Предотвращает использование репитера неавторизованными • р/станциями • Два метода могут использоваться совместно или по отдельности: – RAS ID метод – SUID метод проверки диапазона • Поддерживается в архитектурах MOTOTRBO: – Конвенциональная система с одним сайтом (включая динамический смешанный режим) – IP Site Connect – Capacity Plus – Linked Capacity Plus • Требуется лицензия для активации функции в репитере – Поддерживаются репитеры DR3000 с 8 Мб и 32 Мб памяти – Все версии MTR3000
70. УСТАНОВКИ MOTOTRBO™ Аэропорты Аварийные службы Супермаркеты Производство Нефтегаз Туризм/ события Сервисы Правительство Склады/ логистика

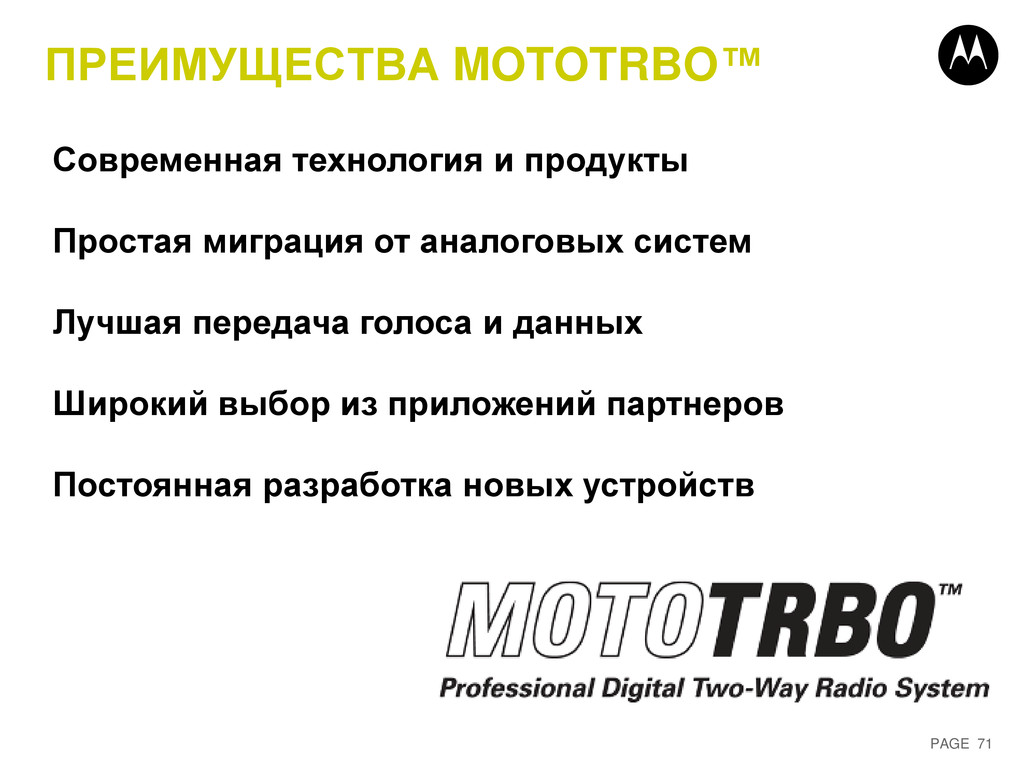

71. PAGE 71 ПРЕИМУЩЕСТВА MOTOTRBO™ Современная технология и продукты Простая миграция от аналоговых систем Лучшая передача голоса и данных Широкий выбор из приложений партнеров Постоянная разработка новых устройств
