Introduzione al Physical Computing tramite Arduino con basi di elettrotecnica. Spiegazione delle differenze con altri dispositivi (Raspberry Pi e Beaglebone) ed introduzione al suo uso mediante esercizi.

Transcript

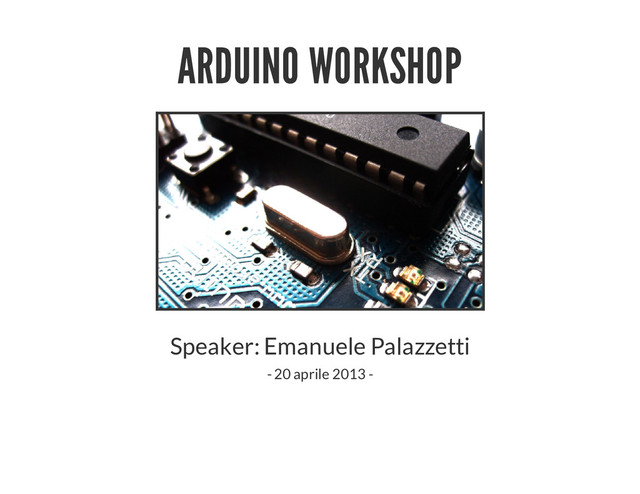

1. ARDUINO WORKSHOP Speaker: Emanuele Palazzetti - 20 aprile 2013 -
2. TRY THIS AT HOME! DON'T
3. PHISICAL COMPUTING Costruire dei sistemi fisici interattivi composti da software e da hardware in grado di percepire e rispondere al mondo "analogico" Siamo sommersi da questi dispositivi Microcontrollori dotati di sensori per "percepire" le attività che lo circondano per poi eseguire delle azioni mediante degli attuatori
4. OPEN HARDWARE Open Hardware License Design dell'hardware (disegni meccanici, schemi, layout circuiti integrati, ecc), in aggiunto al software che pilota l'hardware, sono rilasciati con l'approccio FOSS (Free and Open Source Software)
5. ARDUINO Sviluppato in Italia dal team Massimo Banzi, David Cuartielles, Tom Igoe, Gianluca Martino e David Mellis. Framework open-source per la creazione rapida di prototipi Licenza Creative Commons Attribution-ShareAlike 3.0 per la documentazione E' un framework creativo
6. ARDUINO UNO
7. COSA È ARDUINO? ...ma prima...
8. COSA NON È ARDUINO?
9. QUALCHE CONFRONTO Arduino UNO BeagleBone Raspberry Pi
10. ARDUINO UNO Ottimo per chi si affaccia al mondo dei makers Ricchissima community che offre molti tutorial e workshop Gran mercato di dispositivi esterni con una facile integrazione
11. BEAGLEBONE E' a tutti gli effetti un computer in grado di eseguire distribuzioni quali Android o Linux Ha un'elevata potenza di calcolo in confronto ai concorrenti (es: applicazioni OpenCV) Dispone di porte GPIO (digitali ed analogiche) per poter controllare sensori e svariati dispositivi
12. RASPBERRY PI E' un computer a basso costo Dispone di porte GPIO digitali Molto usato per progetti ed applicazioni dotati di interfaccia grafica
13. CONFRONTO TRA LE PIATTAFORME
14. MIGLIORI CAMPI DI APPLICAZIONE Arduino: interfacciamento sensori, hardware esterno, applicazioni a basso consumo, prototipizzazione rapida BeagleBone: interfacciamento sensori, hardware esterno, applicazioni che richiedono maggiore capacità di calcolo, accesso alla rete Raspberry Pi: applicazioni con interfaccia grafica, semplice interfacciamento a dispositivi esterni, accesso alla rete
15. ARDUINO: FUNZIONAMENTO
16. ARDUINO: SHIELDS
17. STRUMENTAZIONE ?
18. PRIMO ESERCIZIO: ACCENSIONE DI UN LED (nel modo sbagliato) Ingredienti: LED
19. PERCHÉ SBAGLIATO ? Il cambiamento di stato di alcuni dispositivi è determinato dal potenziale elettrico (V) La quantità di corrente che attraversa un dispositivo è determinato dall'intensità elettrica (I) Essi sono in relazione secondo la legge di OHM (V = IR) R è la resistenza data al flusso di intensità elettrica e si misura in OHM Se la corrente non viene limitata i dispositivi vengono danneggiati
20. CALCOLO DELLE RESISTENZE (per non riacquistare inutilmente i materiali)
21. SECONDO ESERCIZIO: ACCENSIONE DI UN LED (nel modo giusto) Ingredienti: Breadboard LED Resistenza 330 OHM
22. BREADBOARD
23. BREADBOARD: CONNESSIONI
24. TERZO ESERCIZIO: ACCENSIONE DI UN LED CON UN PULSANTE Ingredienti: Breadboard LED Switch 1 x Resistenza 330 OHM 1 x Resistenza 10 KOHM
25. QUARTO ESERCIZIO: ACCENSIONE DI PIÙ LED Ingredienti: Breadboard 2 x LED rossi 1 x LED verde Switch 3 x Resistenza 330 OHM 1 x Resistenza 10 KOHM
