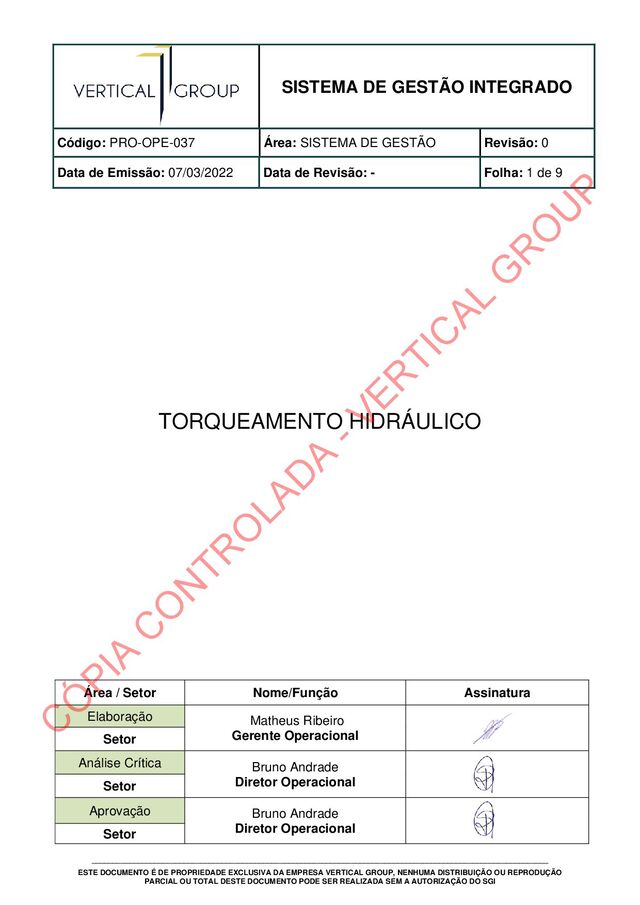

1. SISTEMA DE GESTÃO INTEGRADO Código: PRO-OPE-037 Área: SISTEMA DE GESTÃO Revisão: 0 Data de Emissão: 07/03/2022 Data de Revisão: - Folha: 1 de 9 _____________________________________________________________________________________________________________ ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI TORQUEAMENTO HIDRÁULICO Área / Setor Nome/Função Assinatura Elaboração Matheus Ribeiro Gerente Operacional Setor Análise Crítica Bruno Andrade Diretor Operacional Setor Aprovação Bruno Andrade Diretor Operacional Setor C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
2. SISTEMA DE GESTÃO INTEGRADO Código: PRO-OPE-037 Área: SISTEMA DE GESTÃO Revisão: 0 Data de Emissão: 07/03/2022 Data de Revisão: - Folha: 2 de 9 _____________________________________________________________________________________________________________ ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI Sumário 1. Objetivo 2. Aplicação e Responsabilidades 3. Definições 4. Detalhamento 5. Formulários 6. Referências 7. Histórico das Alterações 1. OBJETIVO Este procedimento tem por objetivo fixar as práticas recomendadas para a execução do processo de aplicação de torque específico com torquímetro hidráulico. 2. APLICAÇÃO E RESPONSABILIDADES Este procedimento aplica-se aos envolvidos nos serviços de torqueamento hidráulico da empresa Vertical Group que estejam direto ou indiretamente relacionados com os produtos oferecidos ao Cliente. Somente será gerado procedimento específico quando solicitado pelo cliente, quando for exigência contratual previamente acordado ou em caso de cumprimento a requisito legal. 3. DEFINIÇÕES Não aplicável. 4. DETALHAMENTO 4.1 EQUIPAMENTOS UTILIZADOS Central hidráulica / pneumática Umbilical hidráulico com 130 metros de comprimento e diâmetro interno 3/8”. Umbilical hidráulico com 5 metros de comprimento e diâmetro interno 3/8”. Torquímetro hidráulico BOLTTEC modelo QD2 ( 50 mm ) Torquímetro hidráulico BOLTTEC modelo QD4 ( 60 mm ) Torquímetro manual GEDORE modelo R250 ( 0 a 35 kgf ) Torquímetro manual GEDORE modelo R2000 ( 0 a 270 kgf ) Inserts para porcas M-16 à M-20 (ver tabela anexo) 4.2 VERIFICAÇÃO DO EQUIPAMENTO 4.2.1 - Verificar o nível do óleo hidráulico e completar se necessário com o óleo recomendado (TELLUS 32). 4.2.2 - Verificar o nível de óleo lubrificador de ar e completar se necessário com o óleo C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
3. SISTEMA DE GESTÃO INTEGRADO Código: PRO-OPE-037 Área: SISTEMA DE GESTÃO Revisão: 0 Data de Emissão: 07/03/2022 Data de Revisão: - Folha: 3 de 9 _____________________________________________________________________________________________________________ ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI recomendado (SAE 10 W ou similar de melhor qualidade). 4.2.3 - Promover limpeza do filtro de ar, antes de operar o equipamento. 4.2.4 - Drenar a água retida no acumulador, toda vez que necessário. 4.2.5 - Calibrar e certificar o manômetro anualmente. 4.2.6 - Lavar e limpar todo o equipamento após o uso. 4.2.7 - Não deixar ar ou água dentro da mangueira hidráulica. 4.2.8 - Ocorrendo contaminação do óleo hidráulico, inclusive por água, o mesmo deverá ser trocado. 4.3 – DESCRIÇÃO PARA AFERIÇÃO DO TORQUÍMETRO 4.3.1 - Conectar a mangueira de ar comprimido à central hidráulica/pneumática. 4.3.2 - Conectar as mangueiras hidráulicas na central hidráulica/pneumática. 4.3.3 - Conectar o torquímetro hidráulico desejado QD2 ou QD4, na extremidade das mangueiras hidráulicas. 4.3.4 - Regular a pressão de ar comprimido entre 6 à 8 Bar. 4.3.5 - Regular a pressão da central hidráulica/pneumática para o torque desejado, de acordo com o torquímetro hidráulico utilizado (ver tabelas 01 e 02). A regulagem é feita através do comando de acionamento pneumático, e a válvula reguladora de pressão de óleo (ver fig. 01 e 02). 4.3.6 - Colocar se necessário o insert, em estojo previamente apertado (ver tabela 03). 4.3.7 - Verificar o posicionamento das mangueiras hidráulicas, que devem estar na longitudinal em relação ao torquímetro hidráulico (ver fig. 03 e 04). 4.3.8 - Aplicar a força no torquímetro hidráulico, através do comando de acionamento pneumático, acionando e dando descarga repetidamente até que a pressão se estabilize na pressão anteriormente regulada (ítem 4.3.5). O processo de acionamento e descarga de ar repetidamente, se dá, devido ao avanço do torquímetro hidráulico ser pequeno. 4.3.9 - Conferir o torque aplicado com o tórquimetro manual R250 ou R2000, conREGe a faixa de torque. 4.3.10 - Feito isso o equipamento está pronto para iniciar o serviço. Obs.: Não ultrapassar a faixa de torque do parafuso para não causar o cisalhamento do mesmo. 4.4 – DESCRIÇÃO PARA TORQUEAGEM 4.4.1 - Conectar todas as mangueiras e calibrar o equipamento conforme item 4.3. 4.4.2 - Conectar o torquímetro hidráulico específico para o trabalho a ser executado e seu C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
4. SISTEMA DE GESTÃO INTEGRADO Código: PRO-OPE-037 Área: SISTEMA DE GESTÃO Revisão: 0 Data de Emissão: 07/03/2022 Data de Revisão: - Folha: 4 de 9 _____________________________________________________________________________________________________________ ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI respectivo insert caso seja necessário (ver tabela 03). 4.4.3 – A regulagem de pressão a ser utilizada, deverá estar pré ajustada, conforme instruções do item 4.3. 4.4.4 - Verificar o posicionamento das mangueiras hidráulicas, que devem estar na longitudinal em relação ao torquímetro hidráulico (ver fig. 03 e 04). 4.4.5 - Aplicar a força no torquímetro hidráulico, através do comando de acionamento pneumático, acionando e dando descarga repetidamente até que a pressão se estabilize na pressão específica anteriormente regulada (ítem 4.4.3). O processo de acionamento e descarga de ar repetidamente, se dá, devido ao avanço do torquímetro hidráulico ser pequeno. 4.4.6 - Repetir todo o processo de calibração (ítem 04) na mudança de torquímetro hidráulico ou na mudança de torque de parafusos. A calibração é individual para cada torquímetro. 4.4.7 – Para profundidades maiores que 30 metros, deverá ser considerado no ajuste de pressão do torquímetro a pressão de fundo, somando-a ao valor encontrado para pressão atmosférica. Ex.: se o ajuste para um torque de 191 N-m, a pressão for de 1000psi a pressão atmosférica e sabendo que o mergulho será a 100 metros, então a pressão total para aplicar 191N-m a 100 metros de profundidade será de 1147 PSI. 4.5 – REQUISITOS BÁSICOS DE SMS 4.5.1 - Todos os serviços com risco/impacto significativo devem ser executados sempre após aprovação da permissão de trabalho e/o autorização de serviço; 4.5.2 - Durante qualquer serviço os funcionários devem utilizar os equipamentos de proteção individual (EPI), para garantir sua integridade e de seus colegas de trabalho. São eles: capacete; botas de segurança; óculos de proteção e protetor auricular. Para trabalhos com cabo de aço, utilizar luvas de couro. Para trabalhos com produtos químicos, utilizar luvas de PVC. 4.5.3 - Ao operar máquinas e ferramentas, os funcionários devem seguir o exposto nas instruções de trabalho priorizando a segurança e o meio ambiente. 4.5.4 - Os resíduos gerados durante qualquer operação e/ou serviço devem ser tratados conforme o procedimento de gerenciamento de resíduos. 4.5.5 - Todos os acidentes e incidentes devem ser relatados, para se buscar a causa evitando assim a re- ocorrência dos mesmos. 4.5.6 - Não consumir álcool ou drogas e não fazer brincadeiras no trabalho. Só é permitido fumar nas áreas designadas. Obedeça a sinalização de segurança. 4.5.7 - Todos os equipamentos de içamento de carga devem ser inspecionados antes de usados. C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
5. SISTEMA DE GESTÃO INTEGRADO Código: PRO-OPE-037 Área: SISTEMA DE GESTÃO Revisão: 0 Data de Emissão: 07/03/2022 Data de Revisão: - Folha: 5 de 9 _____________________________________________________________________________________________________________ ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI 4.5.8 - Cilindros de alta pressão devem permanecer na posição vertical, de cabeça para cima, fixos e tampados, quando não tiverem sendo usados. 4.5.9 - Em testes de carga, isolar a área de teste e afastar-se ao máximo durante a realização do mesmo. 4.5.10 - Mantenha a área de trabalho em ordem. Tenha cuidado com o piso molhado. Ao sair, desligue os equipamentos. 4.5.11 - Ao levantar peso, use os músculos da perna e não as costas. Mantenha o peso junto ao seu corpo. Levante corretamente, dobrando os joelhos e segurando firme a carga. Não levante pesos acima de 50 kg. 4.5.12 - Somente pessoal qualificado para trabalhar com instalações elétricas podem instalar, operar ou fazer manutenção dos equipamentos elétricos. Verifique periodicamente as ferramentas elétricas. Se as mesmas estiverem danificadas, não utilize. Certifique-se de que a energia foi cortada antes de tocar nos fios. 4.6 FIGURAS FIGURA 01 FIGURA 02 VÁLVULA DE CONTROLE DE PRESSÃO DE ÓLEO COMANDO DE ACIONAMENTO PNEUMÁTICO VÁLVULA PRESSÃO RETORNO C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
6. SISTEMA DE GESTÃO INTEGRADO Código: PRO-OPE-037 Área: SISTEMA DE GESTÃO Revisão: 0 Data de Emissão: 07/03/2022 Data de Revisão: - Folha: 6 de 9 _____________________________________________________________________________________________________________ ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI FIGURA 03 FIGURA 04 POSICIONAMENTO DE TRABALHO CORRETO POSICIONAMENTO DE TRABALHO INCORRETO 4.7 TABELAS TABELA 01 REGISTROS DE AFERIÇÃO DO TORQUÍMETRO HIDRÁULICO MODELO QD2 BOLTTECH PRESSÃO (psi) PRESSÃO (bar) TORQUE (ft.-lb) TORQUE (N-m) 1000 69 141 191 1200 83 170 231 1400 97 198 268 1600 110 226 306 1800 124 254 344 2000 138 283 384 2200 152 311 422 2400 166 339 460 2600 179 367 498 2800 193 396 537 3000 207 424 575 3200 221 452 613 3400 234 480 651 3600 248 590 690 3800 262 537 728 4000 276 565 766 4200 290 593 804 4400 303 622 843 4600 317 650 881 4800 331 678 919 5000 345 707 959 5200 359 735 997 5400 372 763 1035 5600 386 791 1073 5800 400 820 1112 6000 414 848 1150 C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
7. SISTEMA DE GESTÃO INTEGRADO Código: PRO-OPE-037 Área: SISTEMA DE GESTÃO Revisão: 0 Data de Emissão: 07/03/2022 Data de Revisão: - Folha: 7 de 9 _____________________________________________________________________________________________________________ ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI 6200 428 876 1188 6400 441 904 1226 6600 455 933 1265 6800 469 961 1303 7000 483 989 1341 7200 497 1017 1379 7400 510 1046 1418 7600 524 1074 1456 7800 538 1102 1494 8000 552 1130 1532 8200 566 1159 1572 8400 579 1187 1610 8600 593 1215 1648 8800 607 1244 1687 9000 621 1272 1725 9200 634 1300 1763 9400 648 1328 1801 9600 662 1357 1840 9800 676 1385 1878 10000 690 1413 1916 TABELA 02 REGISTROS DE AFERIÇÃO DO TORQUÍMETRO HIDRÁULICO MODELO QD4 BOLTTECH PRESSÃO (psi) PRESSÃO (bar) TORQUE (ft.-lb) TORQUE (N-m) 1000 69 425 576 1200 83 509 690 1400 97 594 805 1600 110 679 921 1800 124 764 1036 2000 138 849 1151 2200 152 934 1267 2400 166 1019 1382 2600 179 1104 1497 2800 193 1189 1612 3000 207 1274 1728 3200 221 1359 1843 3400 234 1443 1957 3600 248 1528 2072 3800 262 1613 2187 4000 276 1698 2302 4200 290 1783 2418 4400 303 1868 2533 4600 317 1953 2648 4800 331 2038 2764 5000 345 2123 2879 5200 359 2208 2994 5400 372 2293 3109 5600 386 2377 3223 5800 400 2462 3338 6000 414 2547 3454 6200 428 2632 3569 6400 441 2717 3684 C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
8. SISTEMA DE GESTÃO INTEGRADO Código: PRO-OPE-037 Área: SISTEMA DE GESTÃO Revisão: 0 Data de Emissão: 07/03/2022 Data de Revisão: - Folha: 8 de 9 _____________________________________________________________________________________________________________ ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI 6600 455 2802 3800 6800 469 2887 3915 7000 483 2972 4030 7200 497 3057 4145 7400 510 3142 4261 7600 524 3226 4374 7800 538 3311 4490 8000 552 3396 4605 8200 566 3481 4720 8400 579 3566 4835 8600 593 3651 4951 8800 607 3136 5066 9000 621 3821 5181 9200 634 3906 5297 9400 648 3991 5412 9600 662 4076 5527 9800 676 4106 5568 10000 690 4245 5756 TABELA 03 TABELA INDUSTRIAL PARA PORCAS HEXAGONAIS E M S C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
9. SISTEMA DE GESTÃO INTEGRADO Código: PRO-OPE-037 Área: SISTEMA DE GESTÃO Revisão: 0 Data de Emissão: 07/03/2022 Data de Revisão: - Folha: 9 de 9 _____________________________________________________________________________________________________________ ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI DIÂMETRO NOMINAL DA ROSCA X PASSO S E M Max. Min. Max. Min. Max. Min. M12 x 1.75 21.00 20.16 24.25 22.78 12.3 11.9 M14 x 2 24.00 23.18 27.71 26.17 14.3 13.6 M16 x 2 27.00 26.16 31.18 29.58 17.1 16.2 M20 x 2.5 34.00 33.00 39.28 37.29 20.7 19.4 M22 x 2.5 36.00 35.00 41.57 39.55 23.6 22.3 M24 x 3 41.00 40.00 47.34 45.20 24.2 22.9 M27 x 3 46.00 45.00 53.12 50.85 27.6 26.3 M30 x 3.5 50.00 49.00 57.74 55.37 30.7 29.1 M36 x 4 60.00 58.80 69.28 66.44 36.6 35.0 M42 x 4.5 70.00 67.90 80.83 77.41 42.0 40.4 M48 x 5 80.00 77.60 92.36 88.46 48.0 46.4 M56 x 5.5 90.00 87.20 103.82 99.41 56.0 54.1 M64 x 6 100.00 96.80 116.47 110.35 64.0 62.1 M72 x 6 110.00 106.40 127.02 121.30 72.0 70.1 M80 x 6 120.00 116.00 136.56 132.24 80.0 78.1 M90 x 6 135.00 130.50 155.88 148.77 90.0 87.8 M100 x 6 150.00 145.00 73.21 165.30 100.0 97.8 5. FORMULÁRIOS Identificação Armazenamento Proteção Recuperação Retenção Disposição Local Forma 261-FOR-OPE Controle de Qualidade Físico Arquivo Físico Por nome do arquivo 1 ano Picotar 6. REFERÊNCIAS Documentos Código/Item/Revisão Manual do Sistema de Gestão da Integrado MSGI-VG-001 Sistemas de Gestão da Qualidade - Requisitos ISO 9001 7. HISTÓRICO DAS ALTERAÇÕES DATA REVISÃO HISTÓRICO 07/03/22 00 Criação/ Implementação C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
