跨平台佈署建築資訊模型應用系統 | SITCON 2016 小石快報 Vol.8 http://goo.gl/GyEQjm | SITCON 2016 Schedule http://sitcon.org/2016/#target-schedule | 2016/02/27(六) 中央研究院 人文社會科學館 第二會議室 [R2] 15:30~15:40 | 建築資訊模型(BIM)是建築學、工程學及土木工程的新工具，它是建築過程的數位展示方式來協助數位資訊交流及合作。本議程的焦點鎖定在將建築資訊模型系統開源化，並枚舉一些建築資訊模型的跨平台應用專案，藉此探討：小至「檢視居家生活安全」、大至「降低公民監督大型國家建設的門檻」的可能。 Keyword: #BIM #IFC #設施設備管理 #建築生命週期 #公民參與 #Unity3D #無線感測

Transcript

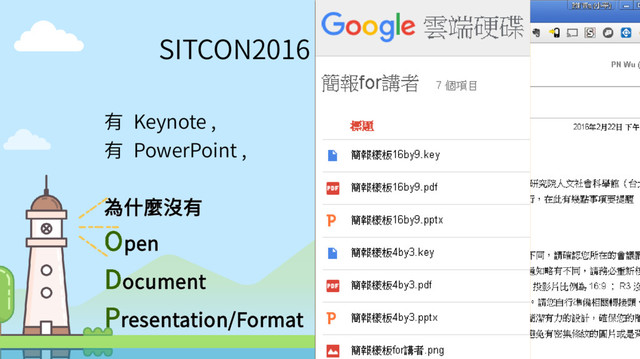

1. 1 SITCON2016 - 開源貢獻 有 Keynote , 有 PowerPoint , 為什麼沒有 Open Document Presentation/Format
2. 2 跨平台佈署建築資訊模型應用系統
3. 3 PN Wu ( 小平 ) • 勤益科大 (NCUT) 資訊工程學士 • 交通大學 (NCTU) 土木工程學系 資訊組碩士生 • 國網中心 (NCHC) 兼職 Others : https://www.linkedin.com/in/pingnote
4. 4 大家一定很好奇 為什麼我讀完資訊 跑去讀土木？
5. 5 • 難道是因為我喜歡的學姊在 土木系讀碩士，我為了陪伴 她一年才特地考上去的？ 招生面試時肯定不能這麼說
6. 6 為什麼我讀完資訊 跑去讀土木？ 正解：土木營建領域需要資訊人才
7. 7 IICAE Lab 人工智慧 – 類神經網路 – 演算法最佳化 – 專家系統 結構實驗 – 結構健康監測 – 無線感測網路 – 室內定位
8. 8 對於土木營建領域最直覺的想像 「蓋房子」
9. 9 蓋房子究竟是什麼樣的事？
10. 10 在虛擬世界裡蓋房子 : 蓋什麼像什麼
11. 11 在真實世界裡蓋房子：蓋什麼不像什麼（？ https://disp.cc/b/163-8xNC 以上言論截取自網路，不代表本人立場 本人符合 通用公共不枉死聲明 (( 下略數百字
12. 12 先讓我們談談 「建築生命週期」
14. 14 「建築資訊模型 」 Building Information Modeling , BIM
15. 15 BuildingSMART 提昌 openBIM 與 IFC
16. 16 xBIM Toolkit 是 openBIM 的實做之一 xBIM (eXtensible Building Information Modelling) xBIM 的官網就是 http://www.openbim.org/
17. 17 「 Industry Foundation Classes , IFC 」 是實做 openBIM 概念的標準交換格式
18. 18 快速了解 IFC 內最重要的兩項屬性 • 幾何資訊 (Geometric Information) • 語意資訊 (Semantic Information)
19. 19 • IFC 幾何資訊 (Geometric Information)
21. 23 目前 BIM 軟體的現況， 大部分皆為 Windows Only 、付費授權軟體

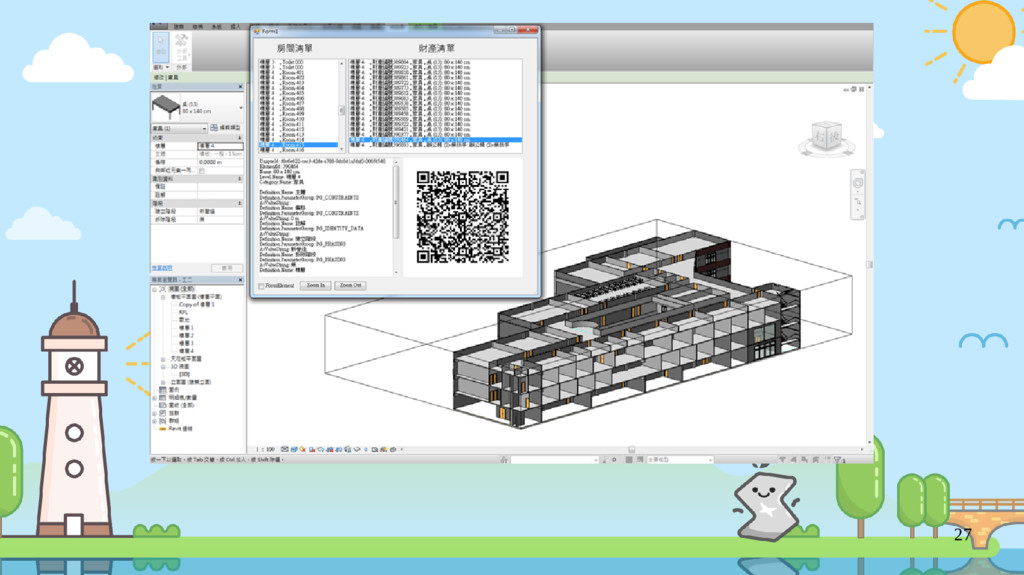

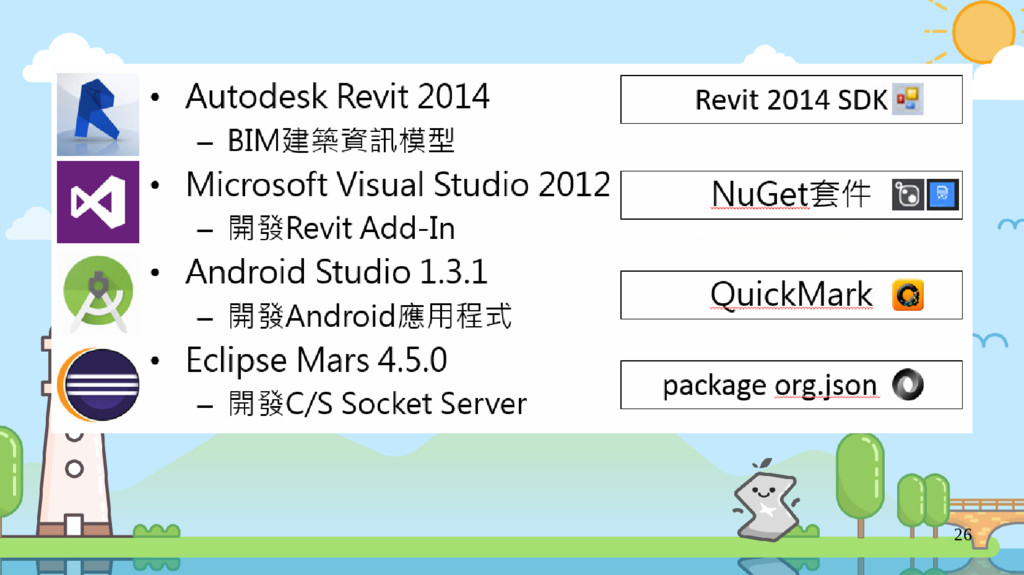

22. 24 目前開發 BIM 應用的現況， 以 Autodesk Revit SDK 舉例
26. 28 這造就了什麼現象？
27. 29 「　　　　　　我很好用，　　　　　　 但我們就是在單一平台上面發展， 　　　　　愛用不用隨你　　　　　」 『你想退你就退』
28. 30 簡單比較一下 xBIM 與 Assimp 發展現況
32. 34 對我來說 xBIM 與 Assimp 差在哪裡
33. 35 讓 Unity3D 支援 IFC2x3 格式
34. 36 先找找看 Unity3D Asset Store
36. 38 好傻好天真 圖樣圖森破 (too young, too simple) 圖樣圖森破
37. 39 深入 IFC-SPF (*.ifc) 自幹 IFC Parser ISO 10303 • ISO 10303-11 EXPRESS language (data modeling language) • ISO 10303-21 STEP-File • ISO 10303-22 SDAI (Standard Data Access Interface)

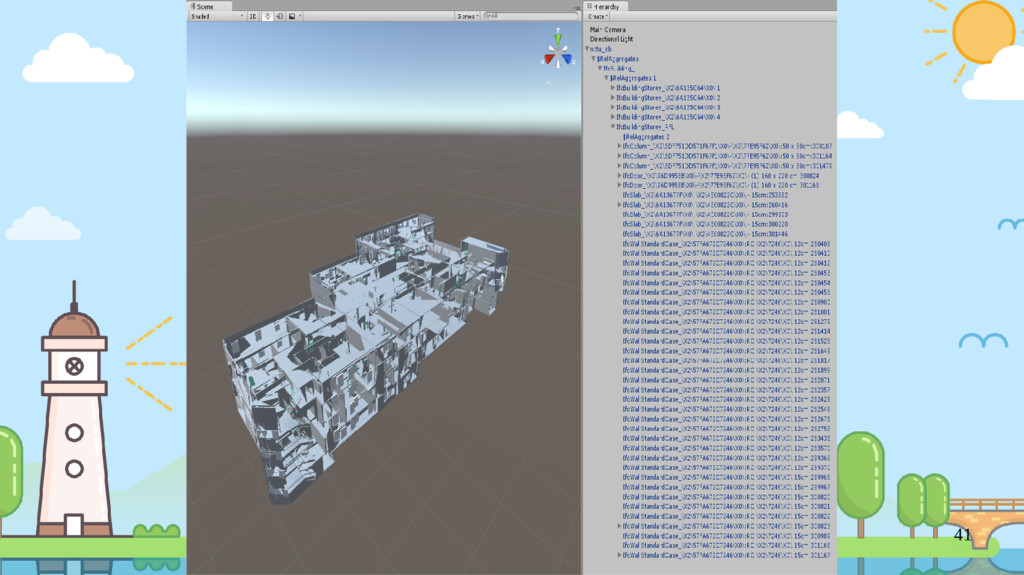

38. 40 1.Editor Scripting - 自訂匯入 IFC 檔的 Extension 2.Mesh Component - 讀取 IFC 幾何資訊，生成 3D 物件 3.Dictionary Collection - 存放 IFC 語意資訊 4.Custom Inspector - 將 Dictionary 序列化 (Serializable ) ， 直接在 Unity3D 主程式介面操作 IFC 語意資訊
40. 42 • 有了勉強堪用的 IFC Parser (IFC to Unity3D GameObject) ， 不過還有更多 BIM APIs 等著去實現。 • 接下來就是 BIM 應用系統開發者的事了 • 提一些簡單的 BIM 應用 – 室內導覽 / 動線規劃 (Navigation) – 可視化設施設備管理 / 工地人員管理 – BIM 生命週期管理 / 版本控管 (Git)
41. 43 • Unity3D 歷史故事 – http://unitytaiwan.blogspot.tw/2013/07/unity.html – http://www.pocketgamer.biz/interview/50237 Unity co-founder Nicholas Francis (CCO) on flying the nest to make 'unforgettable' games for gamers April 19th, 2013 - 01:55pm
42. 44 結論 openBIM 的 xBIM 還不夠 open PN 的 pnBIM 還比較 open 一點
43. 45 「客製化我的開發環境並將它開源！ PastLeo 」 我只是想在 Linux 環境有一個 我能用的 BIM 軟體
44. 46 探討議題： • 大型建設是否應開放公眾存取、檢視 BIM • 購屋者是否有權持有 BIM • 租屋者是否有權檢視 BIM
45. 47 • 參考圖源 • http://www.buildingsmart-tech.org/ifc/IFC2x3/TC1/html/ifc propertyresource/diagrams/img/diagram_0001.png • http://www.graphisoft.com/images/archicad/open_bim/ban ner-open_bim.png • http://f.tqn.com/y/pcsupport/1/S/C/a/-/-/ifc-file.png • https://s3.amazonaws.com/media-p.slid.es/uploads/284805/ images/2090352/ifc.png • Advanced Engineering Informatics The IFC-based path planning for 3D indoor spaces 1-s2.0-S1474034612000948-main.pdf Ya-Hong Lin , Yu-Shen Liu , Ge Gao , Xiao-Guang Han , Cheng-
46. 48 Thanks ! 敬請關注 P.N. Studio 以及 遊戲開發者公會
