今こそCloudWatchを振り返る / Revisiting Amazon CloudWatch

JAWS-UG福岡 #12：9度目もちょっと濃い目にAWSの話をしてみよう（2022-06-26）での発表資料です。

Amazon CloudWatch をあらためて整理して振り返ります。

Transcript

1. 今こそCloudwatchを振り返る JAWS-UG 福岡 #12 9度目もちょっと濃い目にAWSの話をしてみよう 2022.6.23 清家史郎 1
2. 自己紹介 - ID - - - GitHub：seike460 Twitter：@seike460 Work at - 株式会社 Fusic （フュージック） 技術開発本部/技術開発第一部門 - チームリーダー/エバンジェリスト/プリンシパルエンジニア Skill - PHP／Go／AWS Community - AWS Dev Day Online Japan 2021 - JAWS Days 2019-2020 Serverless Days Fukuoka 2019 Co-Chair 清家 史郎 @seike460 2

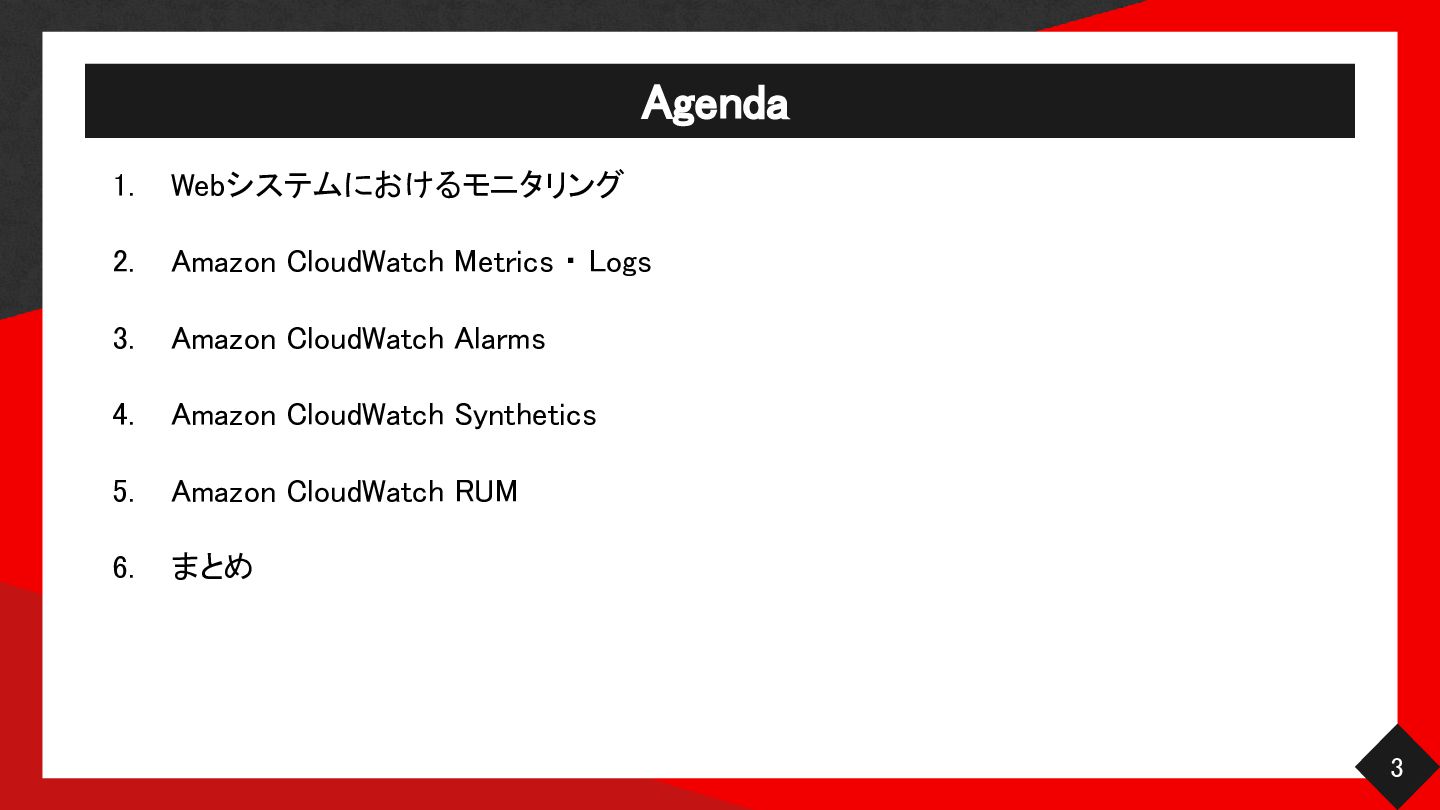

3. Agenda 1. Webシステムにおけるモニタリング 2. Amazon CloudWatch Metrics ・ Logs 3. Amazon CloudWatch Alarms 4. Amazon CloudWatch Synthetics 5. Amazon CloudWatch RUM 6. まとめ 3
4. 01 Webシステムにおける モニタリング

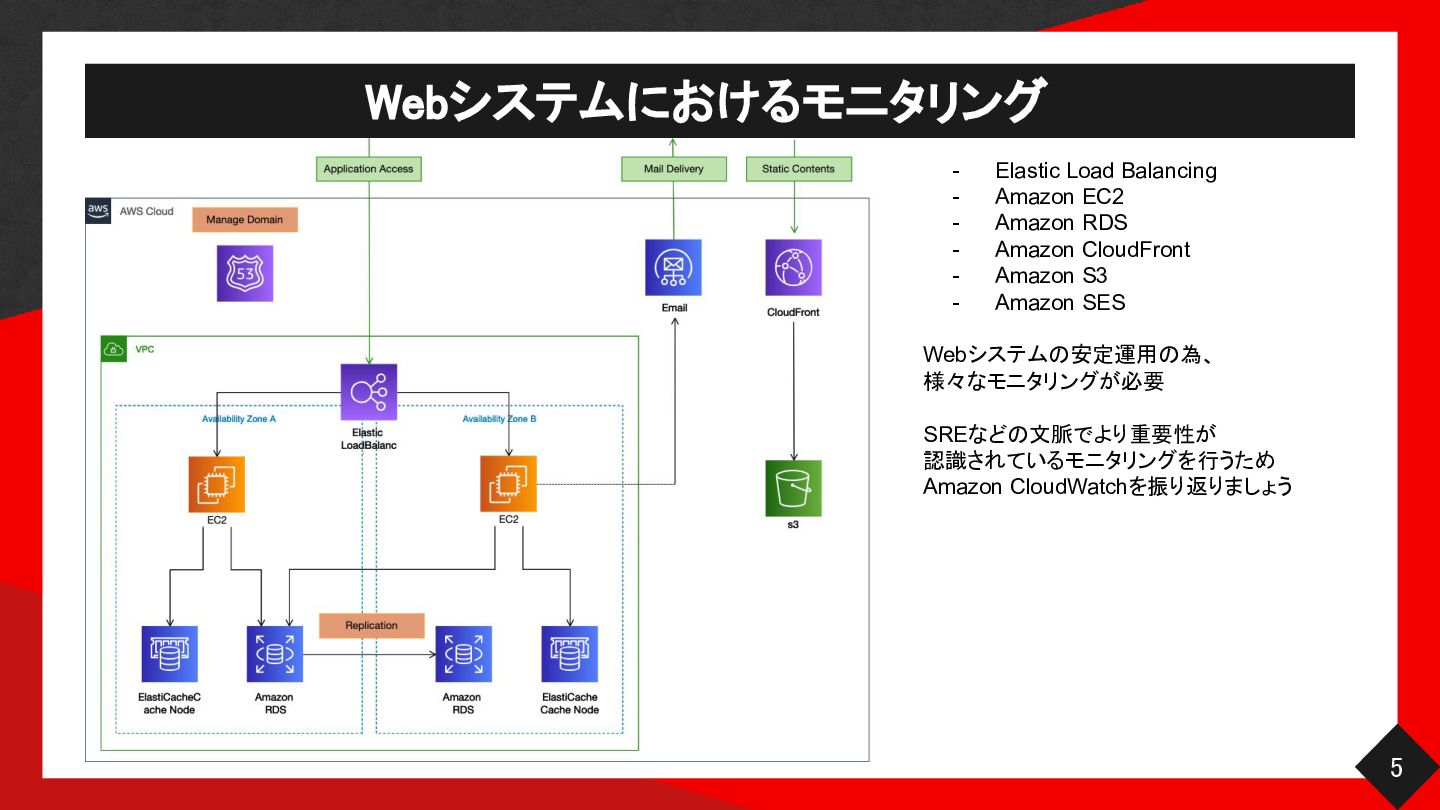

5. Webシステムにおけるモニタリング - Elastic Load Balancing Amazon EC2 Amazon RDS Amazon CloudFront Amazon S3 Amazon SES Webシステムの安定運用の為、 様々なモニタリングが必要 SREなどの文脈でより重要性が 認識されているモニタリングを行うため Amazon CloudWatchを振り返りましょう 5

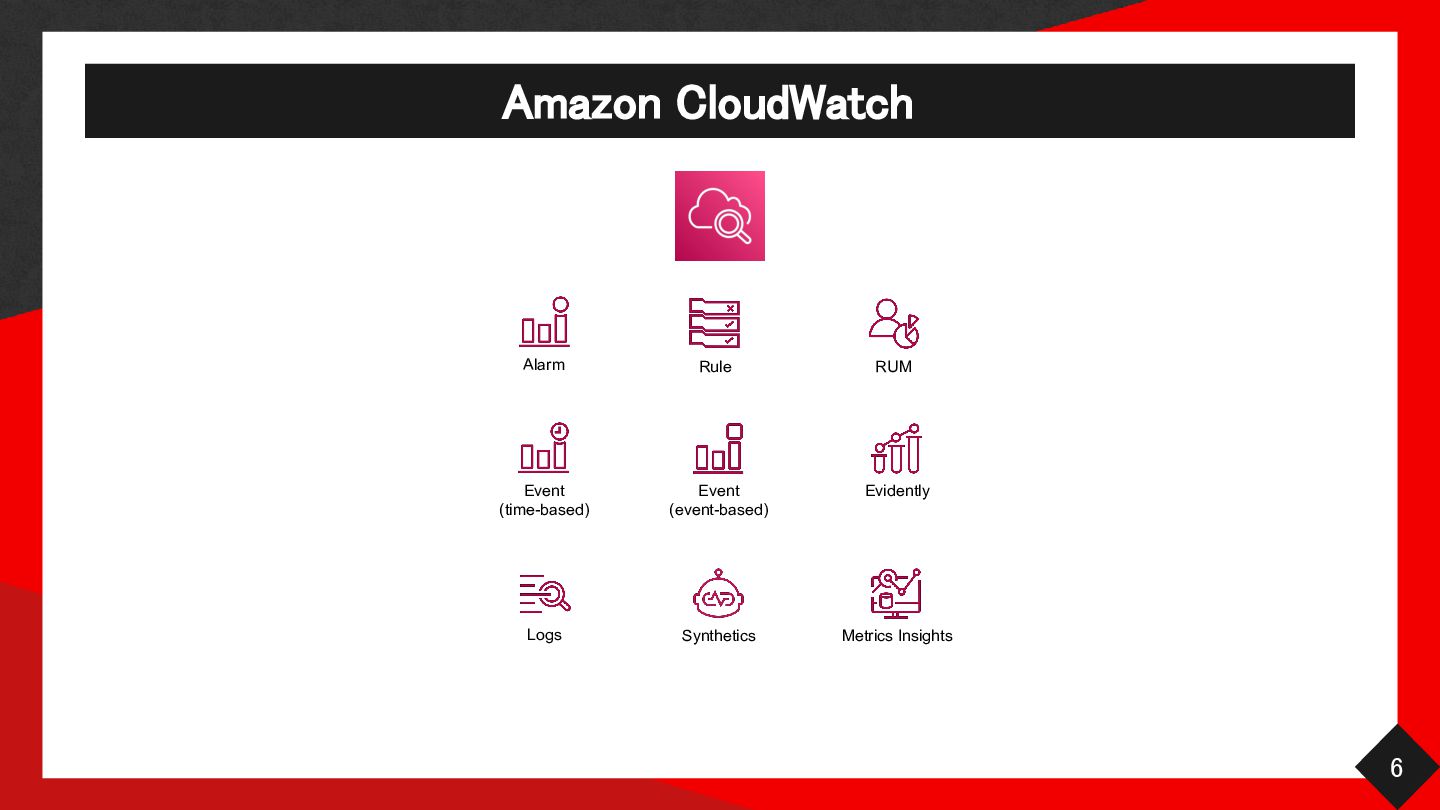

6. Amazon CloudWatch Alarm Rule RUM Event (time-based) Event (event-based) Evidently Logs Synthetics Metrics Insights 6

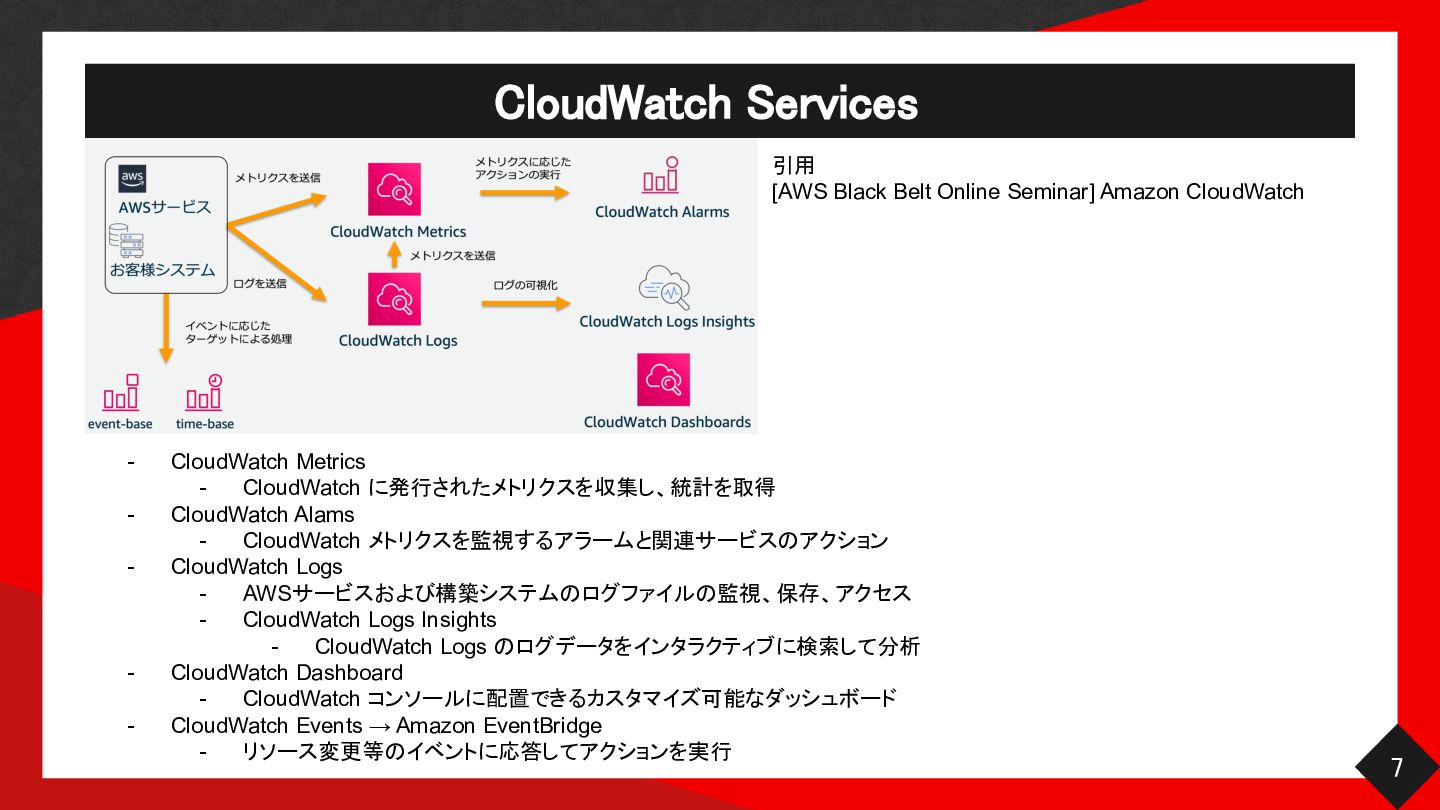

7. CloudWatch Services 引用 [AWS Black Belt Online Seminar] Amazon CloudWatch - - CloudWatch Metrics CloudWatch に発行されたメトリクスを収集し、統計を取得 CloudWatch Alams CloudWatch メトリクスを監視するアラームと関連サービスのアクション CloudWatch Logs AWSサービスおよび構築システムのログファイルの監視、保存、アクセス CloudWatch Logs Insights CloudWatch Logs のログデータをインタラクティブに検索して分析 CloudWatch Dashboard CloudWatch コンソールに配置できるカスタマイズ可能なダッシュボード CloudWatch Events → Amazon EventBridge リソース変更等のイベントに応答してアクションを実行 7

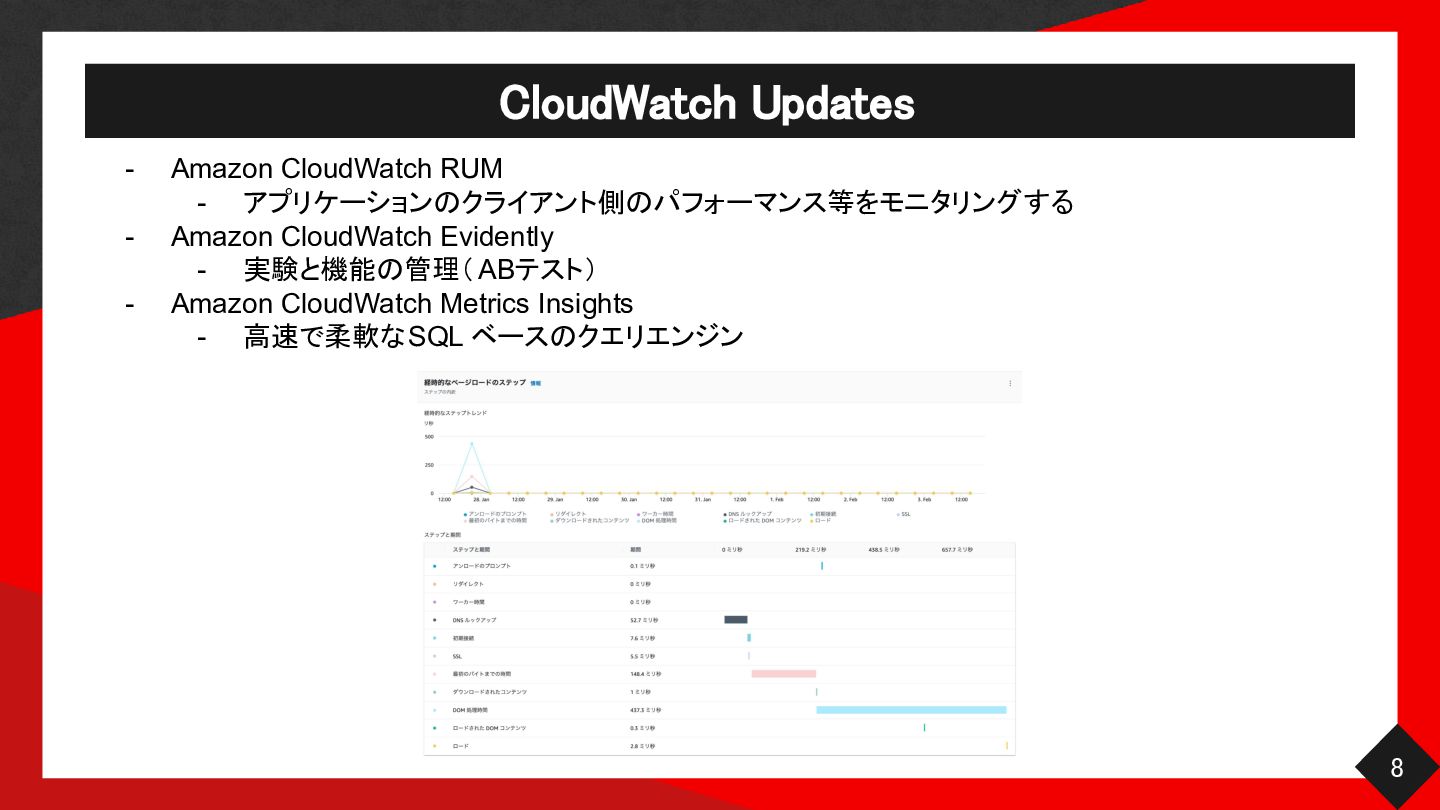

8. CloudWatch Updates - Amazon CloudWatch RUM - アプリケーションのクライアント側のパフォーマンス等をモニタリングする Amazon CloudWatch Evidently - 実験と機能の管理（ ABテスト） Amazon CloudWatch Metrics Insights - 高速で柔軟な SQL ベースのクエリエンジン 8

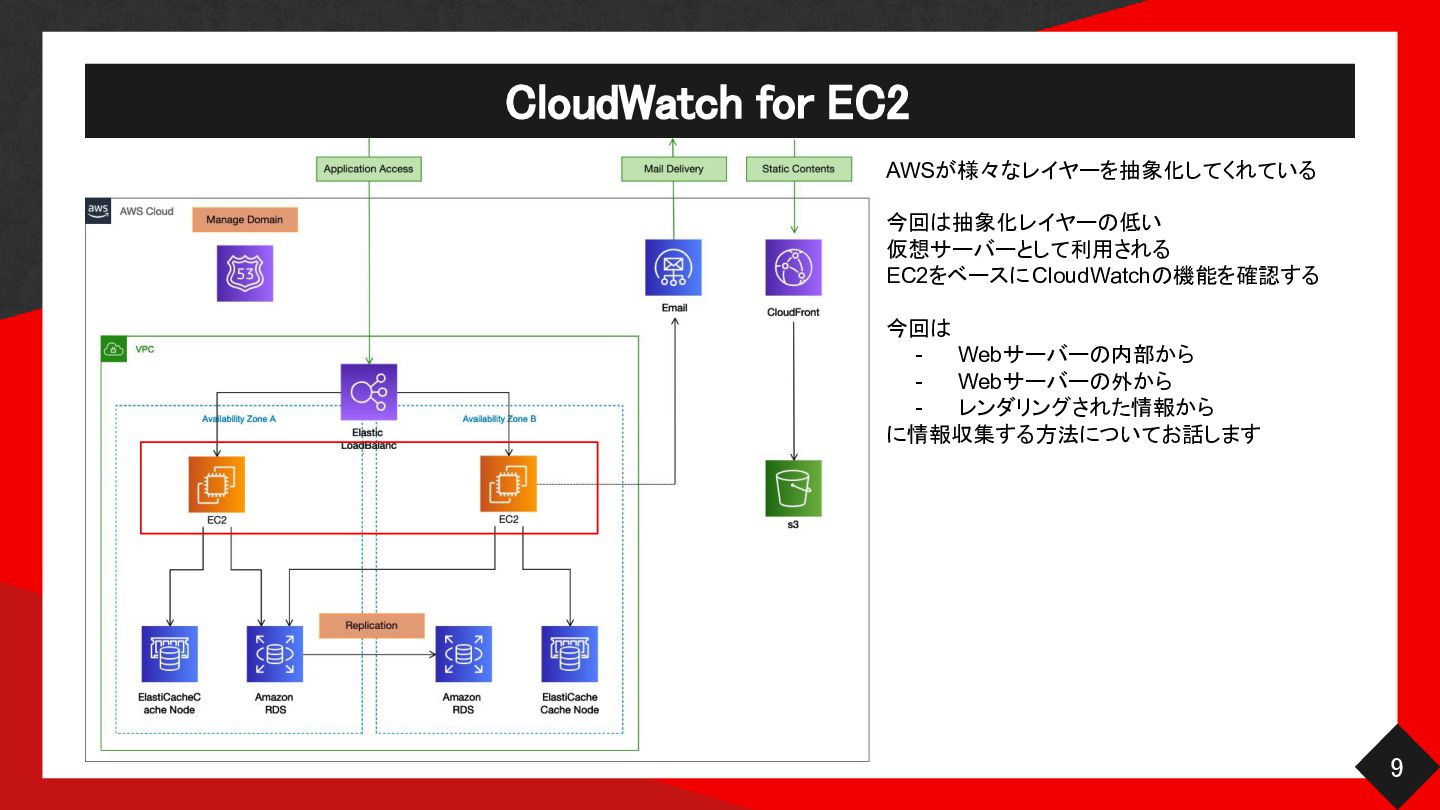

9. CloudWatch for EC2 AWSが様々なレイヤーを抽象化してくれている 今回は抽象化レイヤーの低い 仮想サーバーとして利用される EC2をベースに CloudWatchの機能を確認する 今回は Webサーバーの内部から Webサーバーの外から レンダリングされた情報から に情報収集する方法についてお話します 9
10. 02 Amazon CloudWatch Metrics ・ Logs

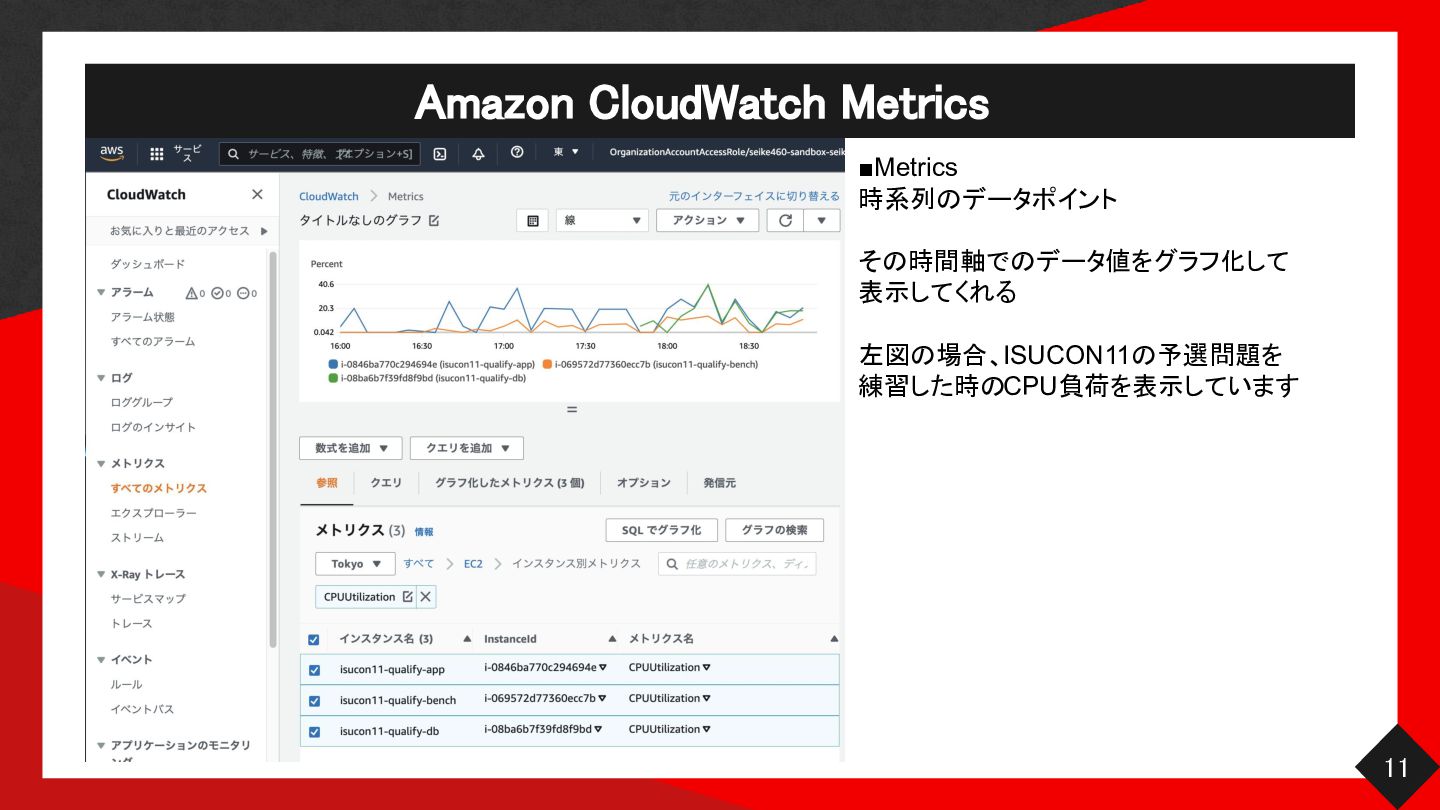

11. Amazon CloudWatch Metrics ▪Metrics 時系列のデータポイント その時間軸でのデータ値をグラフ化して 表示してくれる 左図の場合、ISUCON11の予選問題を 練習した時のCPU負荷を表示しています 11

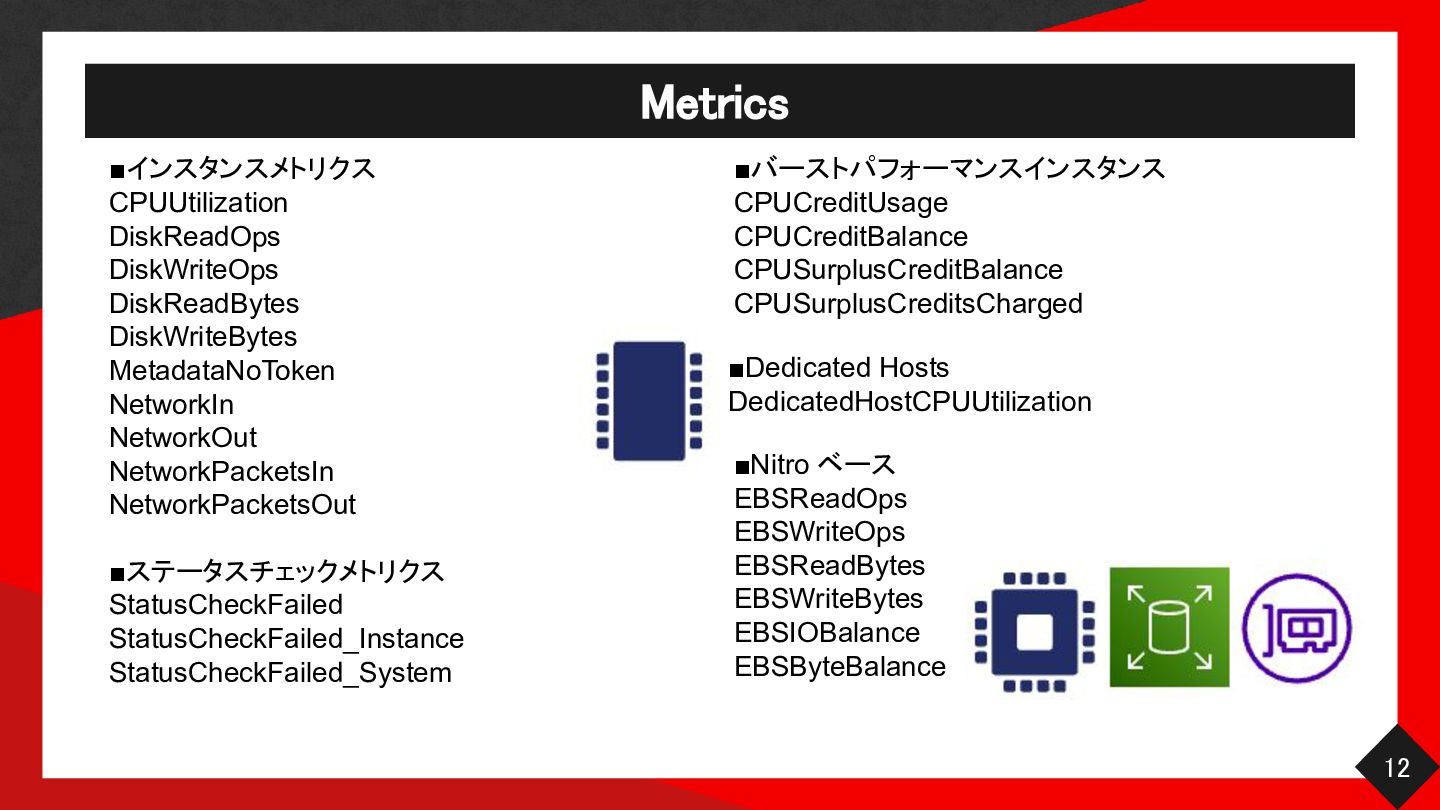

12. Metrics ▪インスタンスメトリクス CPUUtilization DiskReadOps DiskWriteOps DiskReadBytes DiskWriteBytes MetadataNoToken NetworkIn NetworkOut NetworkPacketsIn NetworkPacketsOut ▪ステータスチェックメトリクス StatusCheckFailed StatusCheckFailed_Instance StatusCheckFailed_System ▪バーストパフォーマンスインスタンス CPUCreditUsage CPUCreditBalance CPUSurplusCreditBalance CPUSurplusCreditsCharged ▪Dedicated Hosts DedicatedHostCPUUtilization ▪Nitro ベース EBSReadOps EBSWriteOps EBSReadBytes EBSWriteBytes EBSIOBalance EBSByteBalance 12

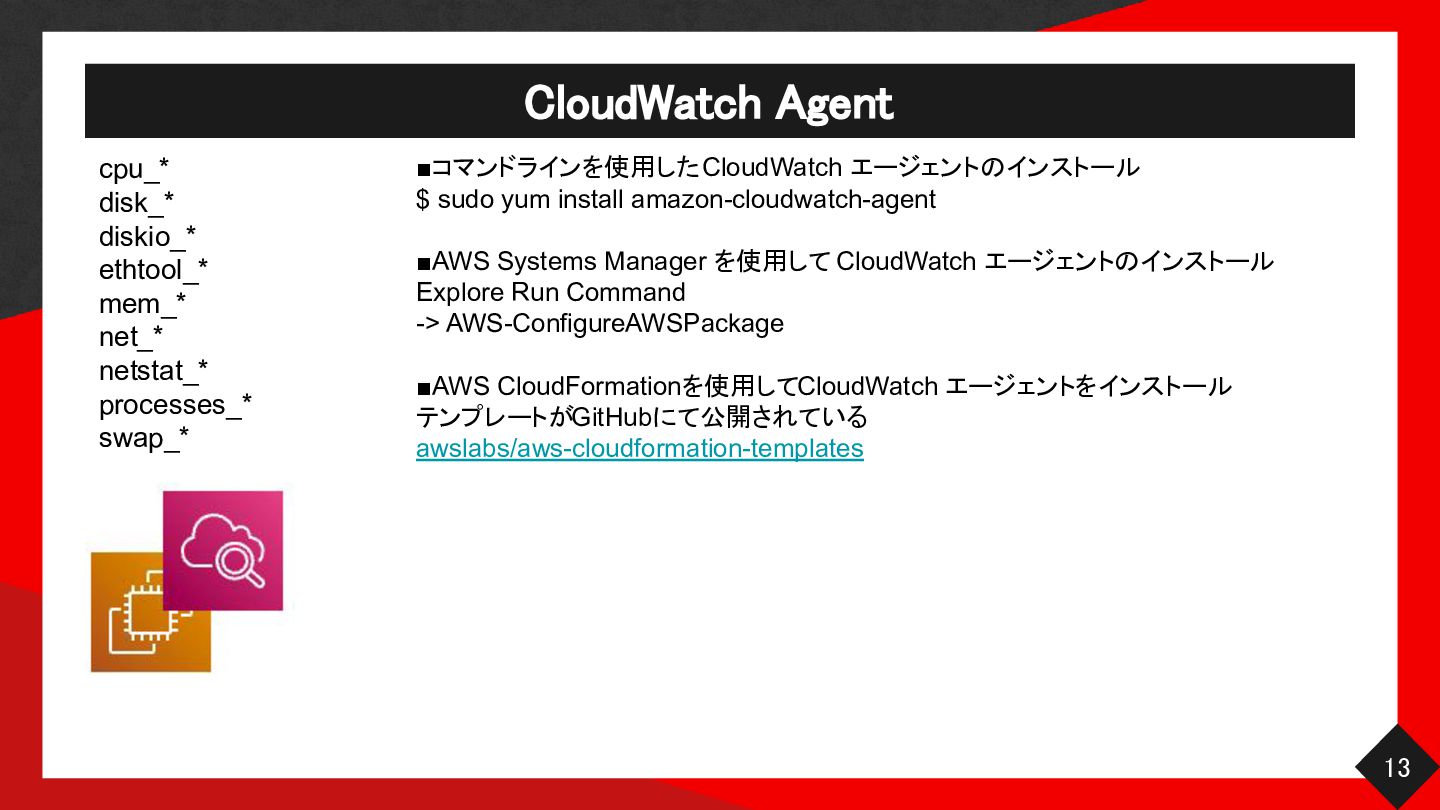

13. CloudWatch Agent cpu_* disk_* diskio_* ethtool_* mem_* net_* netstat_* processes_* swap_* ▪コマンドラインを使用した CloudWatch エージェントのインストール $ sudo yum install amazon-cloudwatch-agent ▪AWS Systems Manager を使用して CloudWatch エージェントのインストール Explore Run Command -> AWS-ConfigureAWSPackage ▪AWS CloudFormationを使用してCloudWatch エージェントをインストール テンプレートがGitHubにて公開されている awslabs/aws-cloudformation-templates 13

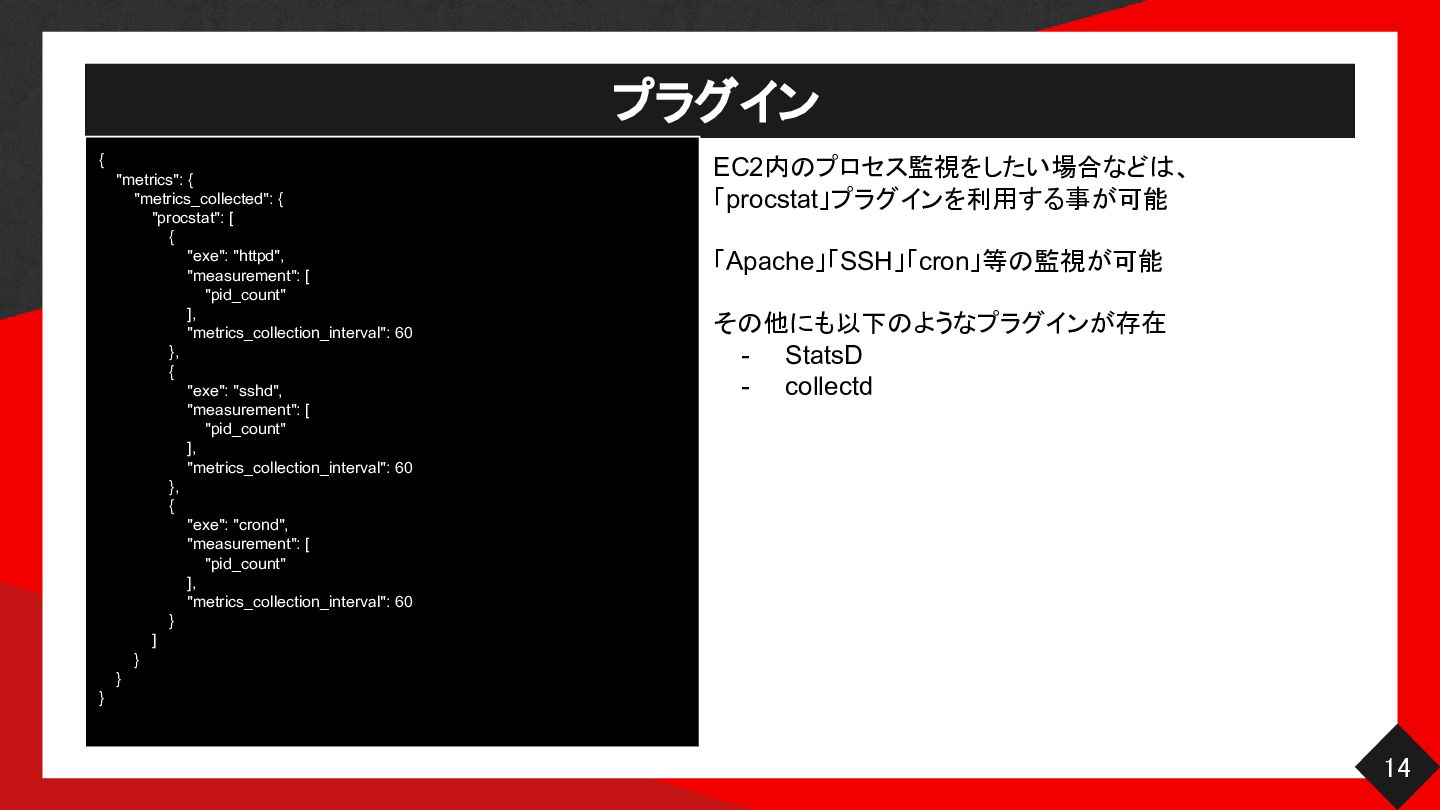

14. プラグイン { "metrics": { "metrics_collected": { "procstat": [ { "exe": "httpd", "measurement": [ "pid_count" ], "metrics_collection_interval": 60 }, { "exe": "sshd", "measurement": [ "pid_count" ], "metrics_collection_interval": 60 }, { "exe": "crond", "measurement": [ "pid_count" ], "metrics_collection_interval": 60 } ] } } EC2内のプロセス監視をしたい場合などは、 「procstat」プラグインを利用する事が可能 「Apache」「SSH」「cron」等の監視が可能 その他にも以下のようなプラグインが存在 - StatsD - collectd } 14

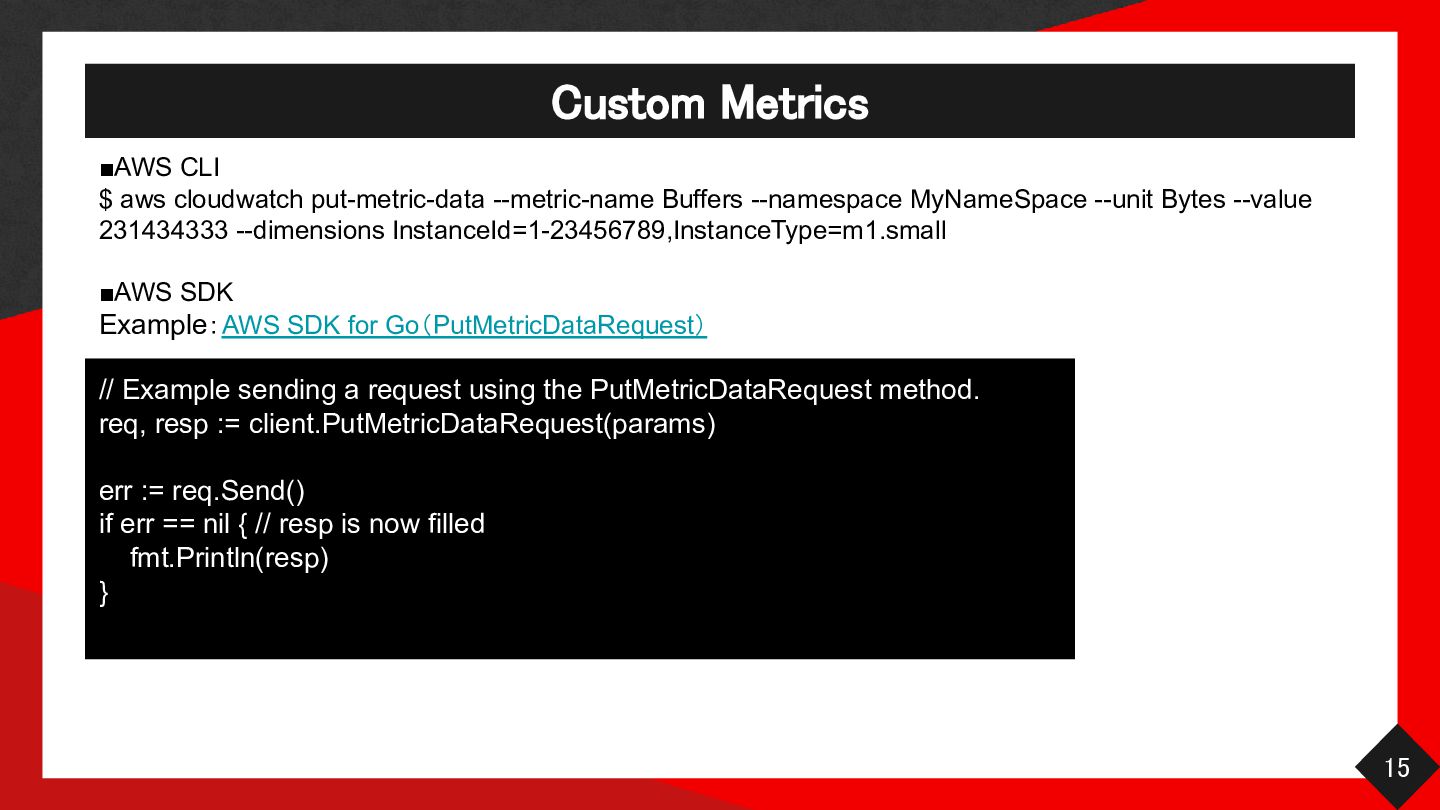

15. Custom Metrics ▪AWS CLI $ aws cloudwatch put-metric-data --metric-name Buffers --namespace MyNameSpace --unit Bytes --value 231434333 --dimensions InstanceId=1-23456789,InstanceType=m1.small ▪AWS SDK Example：AWS SDK for Go（PutMetricDataRequest） // Example sending a request using the PutMetricDataRequest method. req, resp := client.PutMetricDataRequest(params) err := req.Send() if err == nil { // resp is now filled fmt.Println(resp) } 15

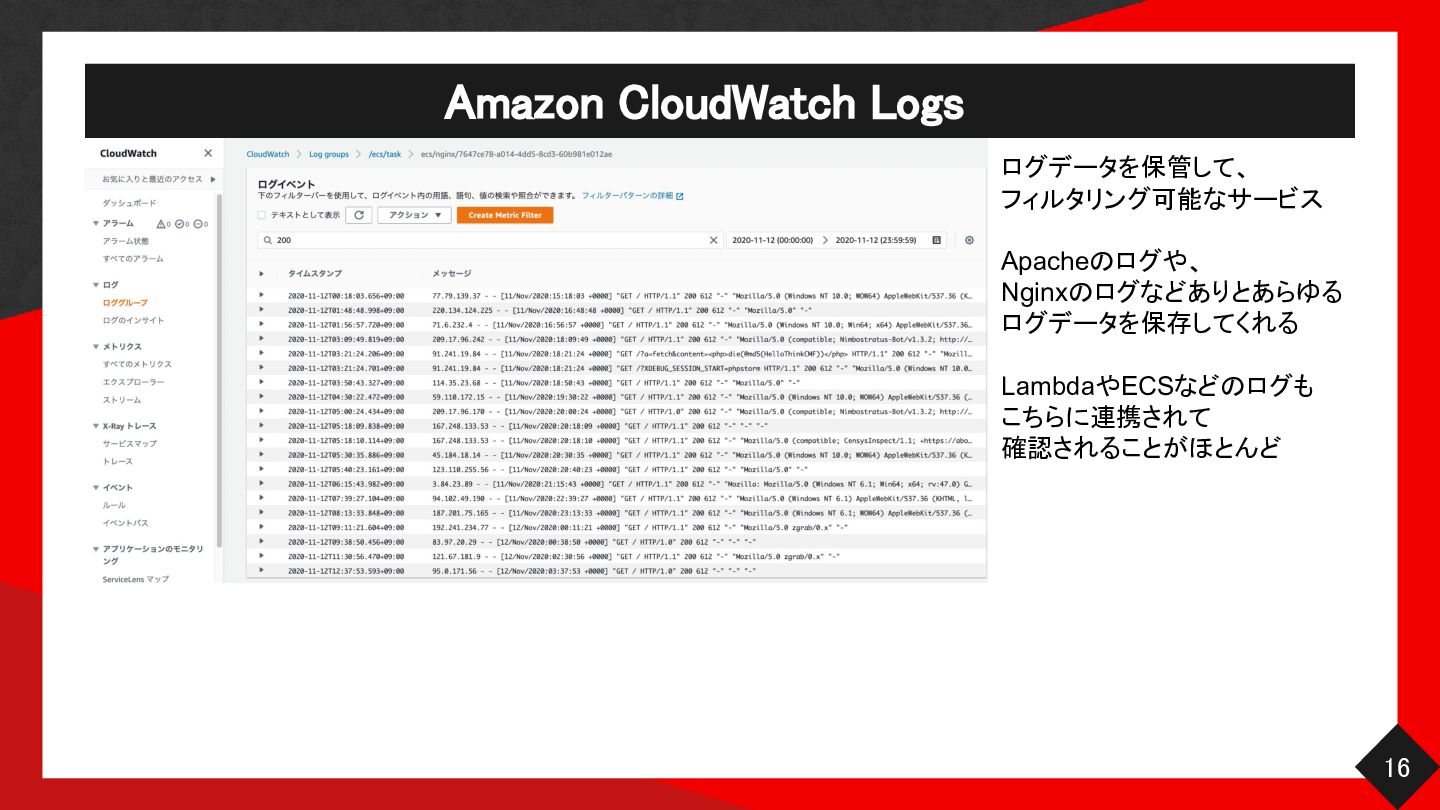

16. Amazon CloudWatch Logs ログデータを保管して、 フィルタリング可能なサービス Apacheのログや、 Nginxのログなどありとあらゆる ログデータを保存してくれる LambdaやECSなどのログも こちらに連携されて 確認されることがほとんど 16

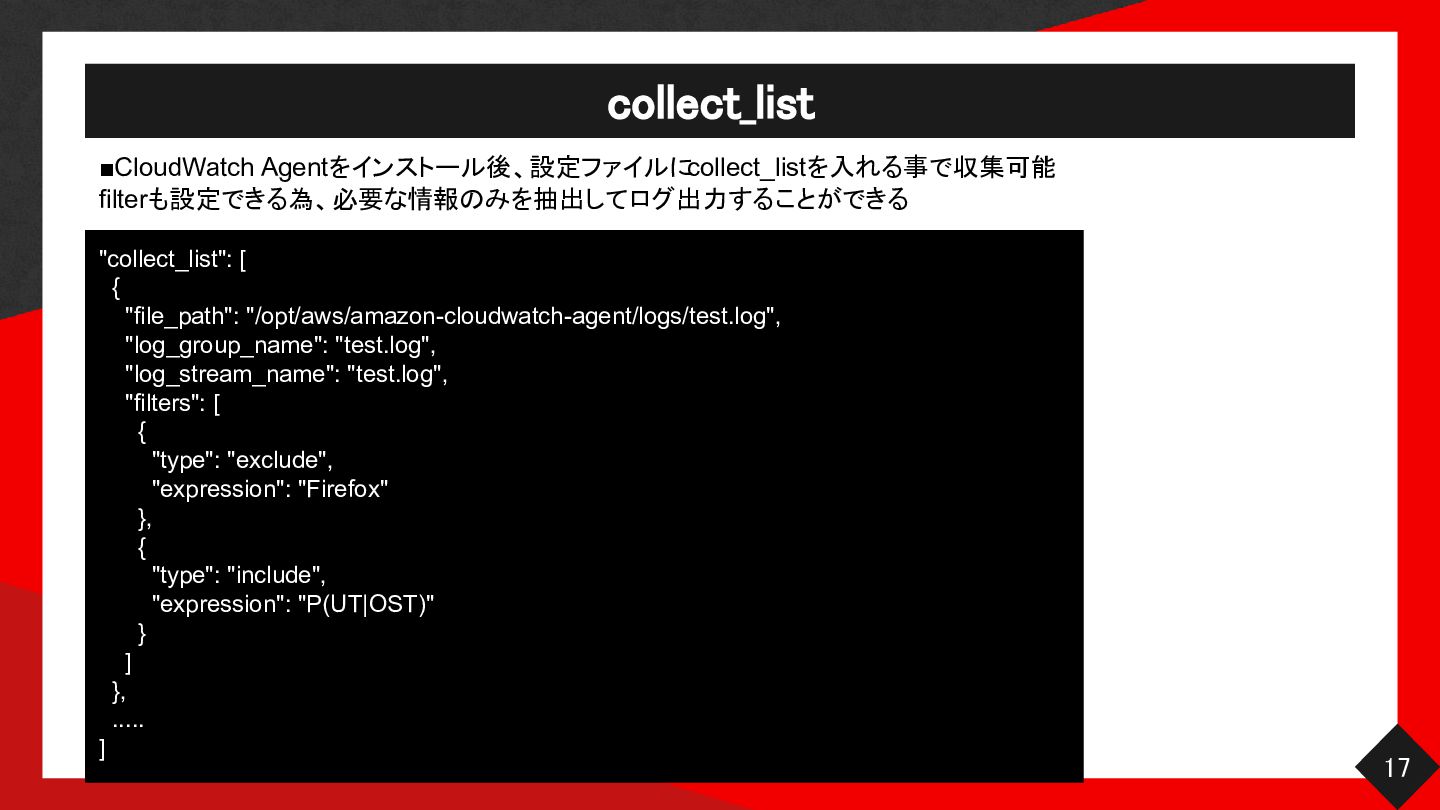

17. collect_list ▪CloudWatch Agentをインストール後、設定ファイルにcollect_listを入れる事で収集可能 filterも設定できる為、必要な情報のみを抽出してログ出力することができる "collect_list": [ { "file_path": "/opt/aws/amazon-cloudwatch-agent/logs/test.log", "log_group_name": "test.log", "log_stream_name": "test.log", "filters": [ { "type": "exclude", "expression": "Firefox" }, { "type": "include", "expression": "P(UT|OST)" } ] }, ..... ] 17

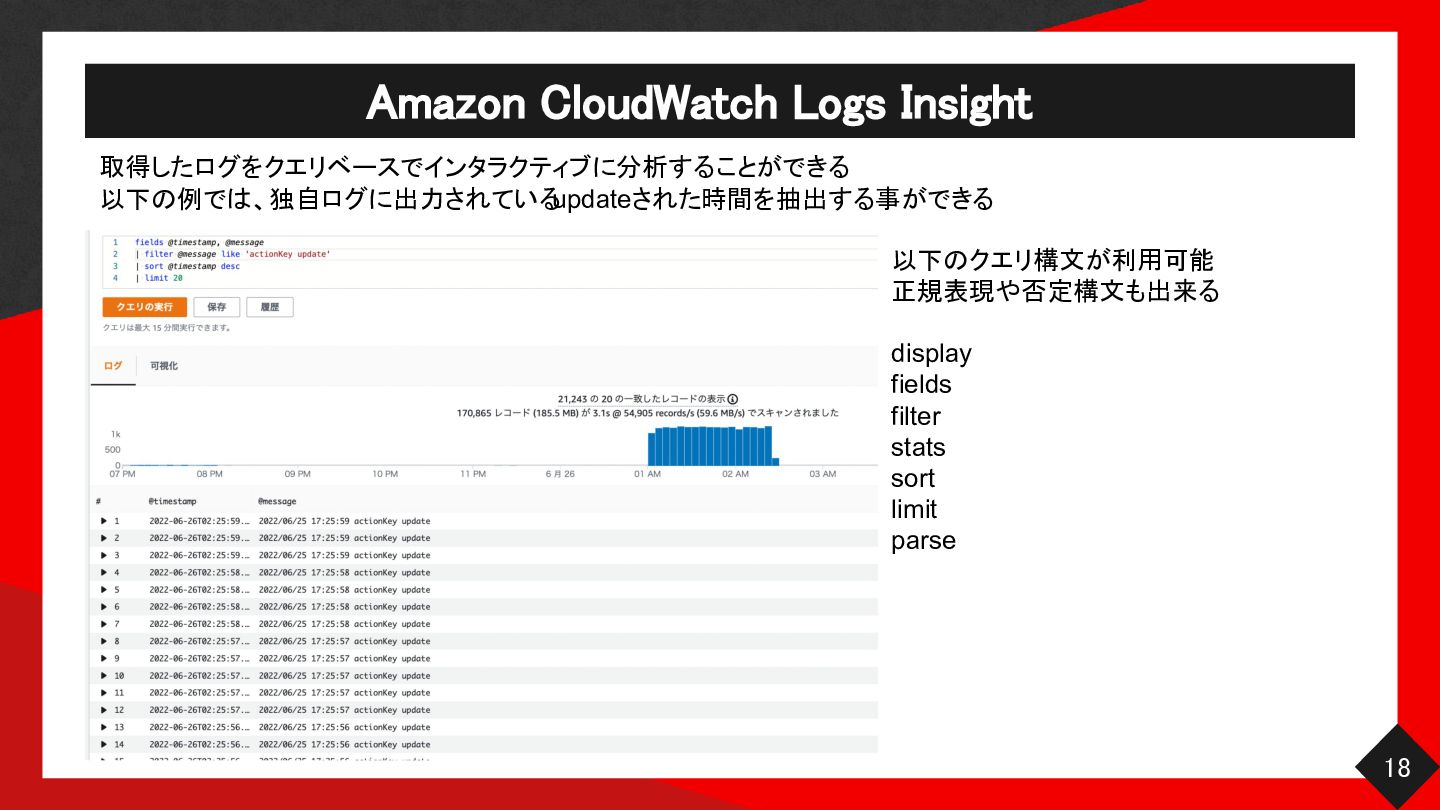

18. Amazon CloudWatch Logs Insight 取得したログをクエリベースでインタラクティブに分析することができる 以下の例では、独自ログに出力されているupdateされた時間を抽出する事ができる 以下のクエリ構文が利用可能 正規表現や否定構文も出来る display fields filter stats sort limit parse 18

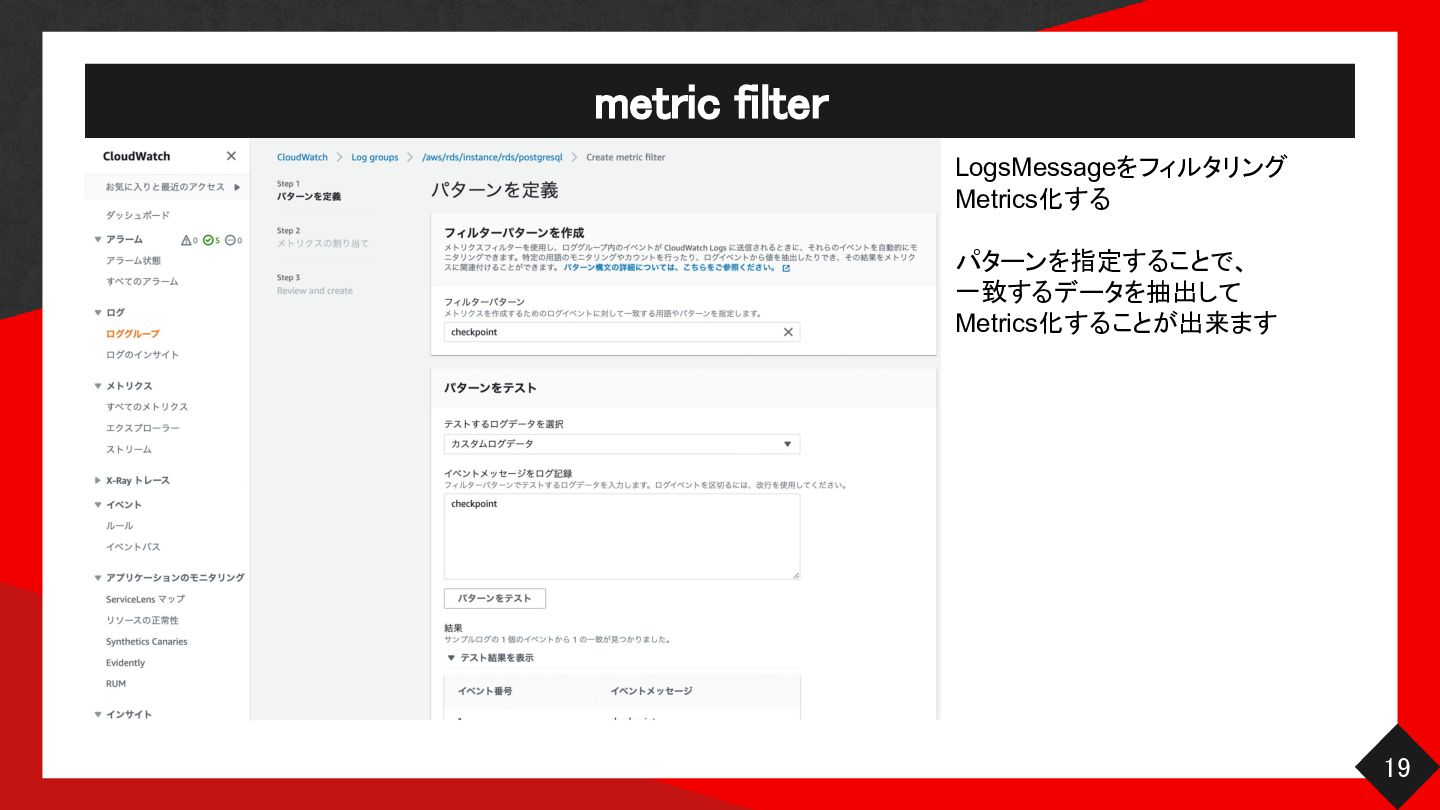

19. metric filter LogsMessageをフィルタリング Metrics化する パターンを指定することで、 一致するデータを抽出して Metrics化することが出来ます 19
20. 03 Amazon CloudWatch Alarms

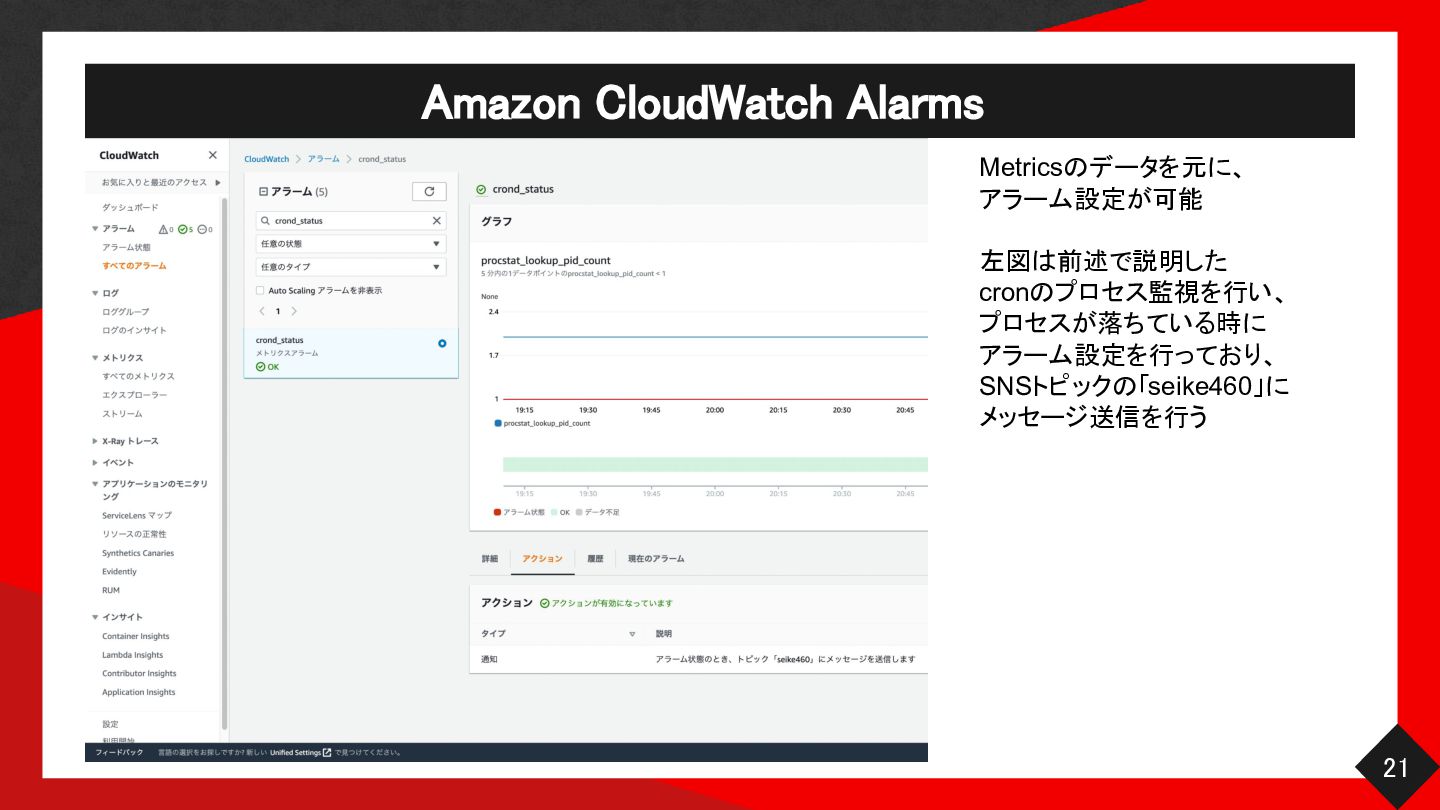

21. Amazon CloudWatch Alarms Metricsのデータを元に、 アラーム設定が可能 左図は前述で説明した cronのプロセス監視を行い、 プロセスが落ちている時に アラーム設定を行っており、 SNSトピックの「seike460」に メッセージ送信を行う 21

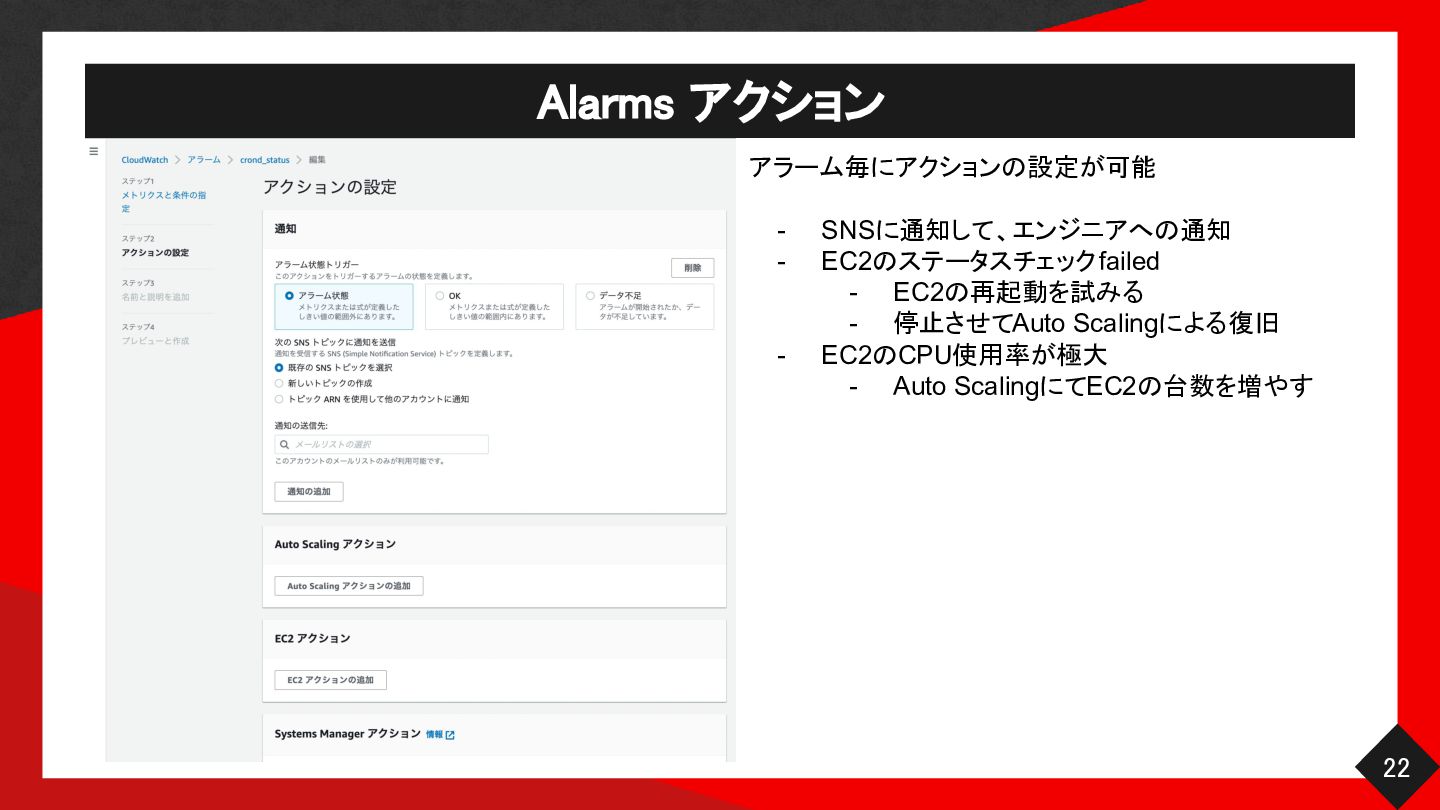

22. Alarms アクション アラーム毎にアクションの設定が可能 - - SNSに通知して、エンジニアへの通知 EC2のステータスチェック failed - EC2の再起動を試みる - 停止させてAuto Scalingによる復旧 EC2のCPU使用率が極大 - Auto ScalingにてEC2の台数を増やす 22

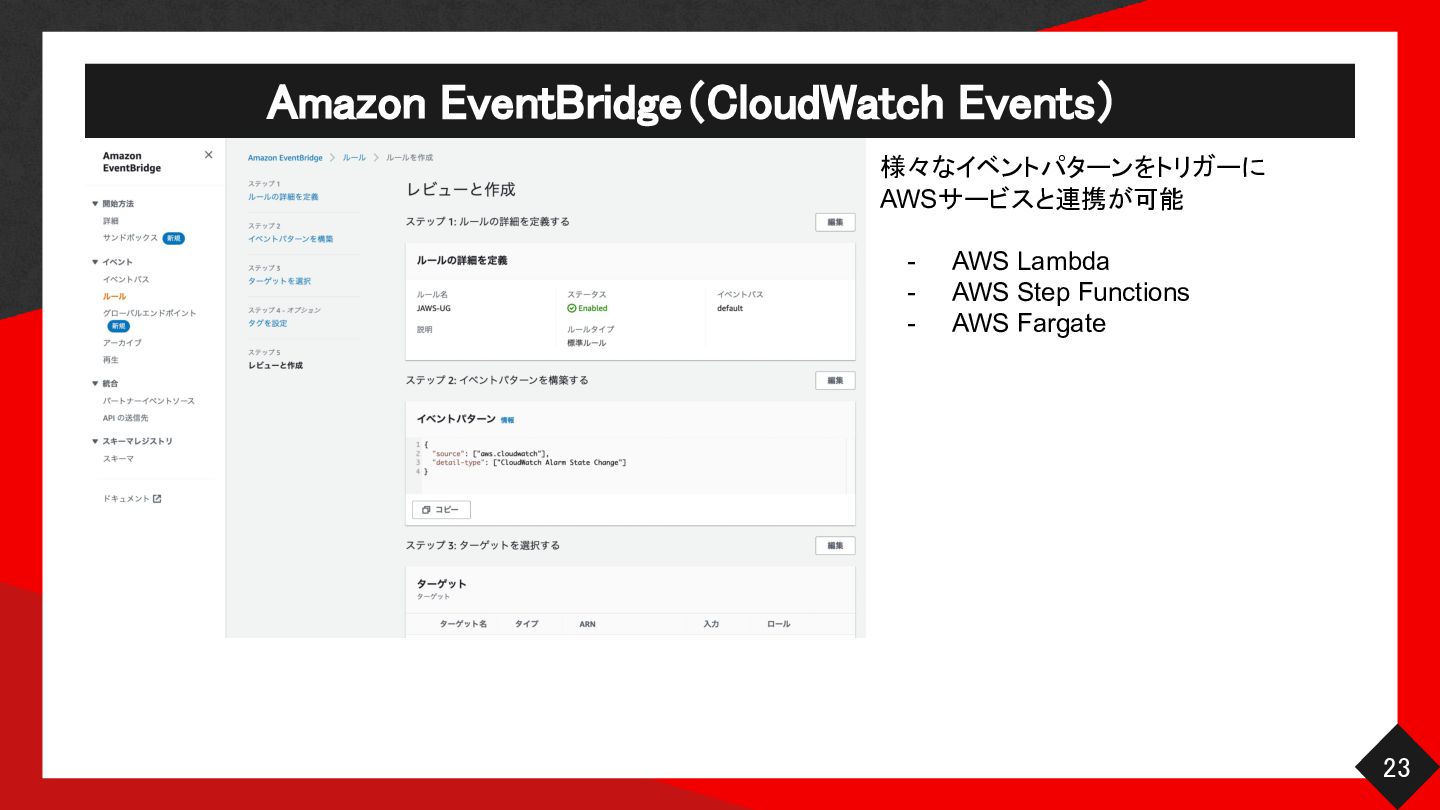

23. Amazon EventBridge（CloudWatch Events） 様々なイベントパターンをトリガーに AWSサービスと連携が可能 - AWS Lambda AWS Step Functions AWS Fargate 23
24. 04 Amazon CloudWatch Synthetics

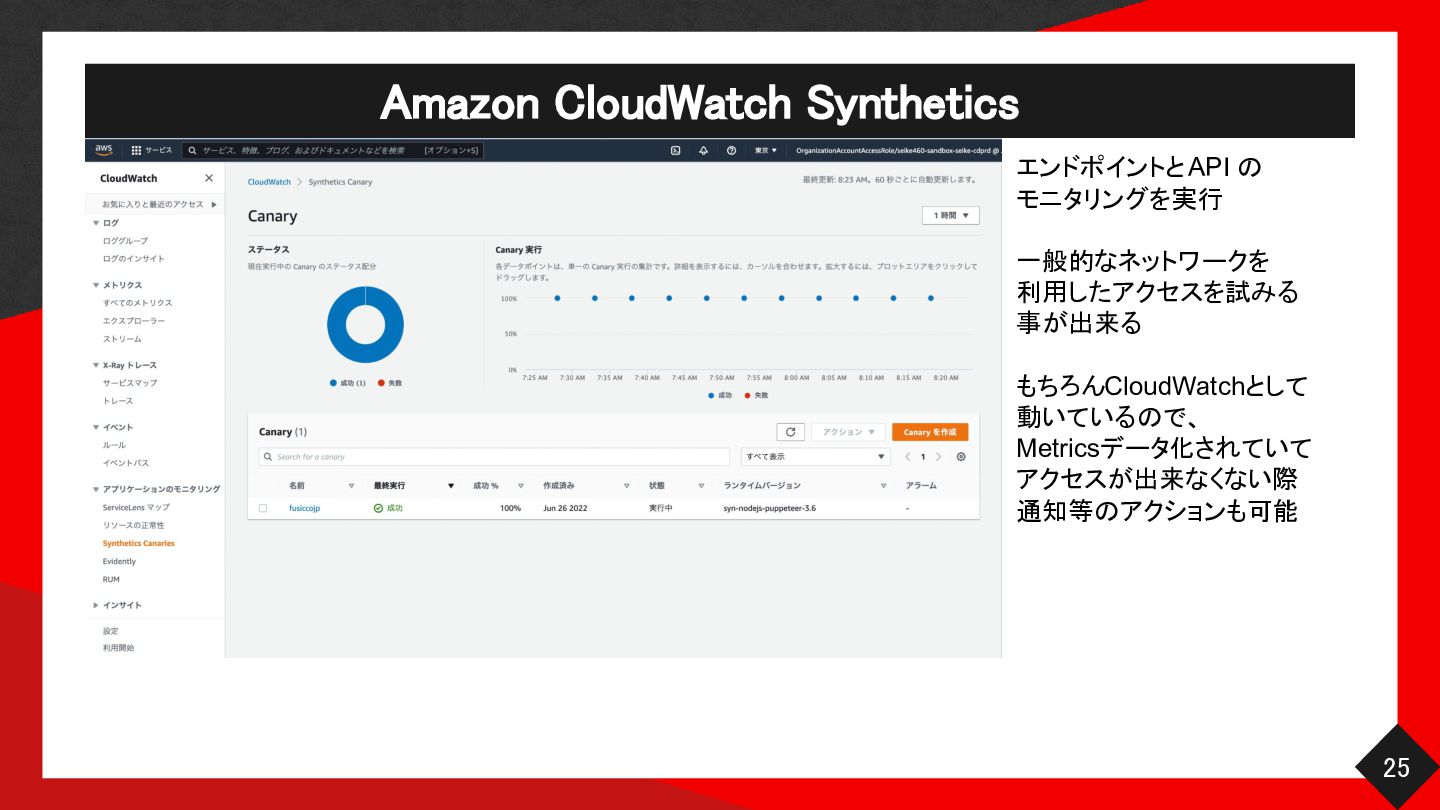

25. Amazon CloudWatch Synthetics エンドポイントと API の モニタリングを実行 一般的なネットワークを 利用したアクセスを試みる 事が出来る もちろんCloudWatchとして 動いているので、 Metricsデータ化されていて アクセスが出来なくない際 通知等のアクションも可能 25

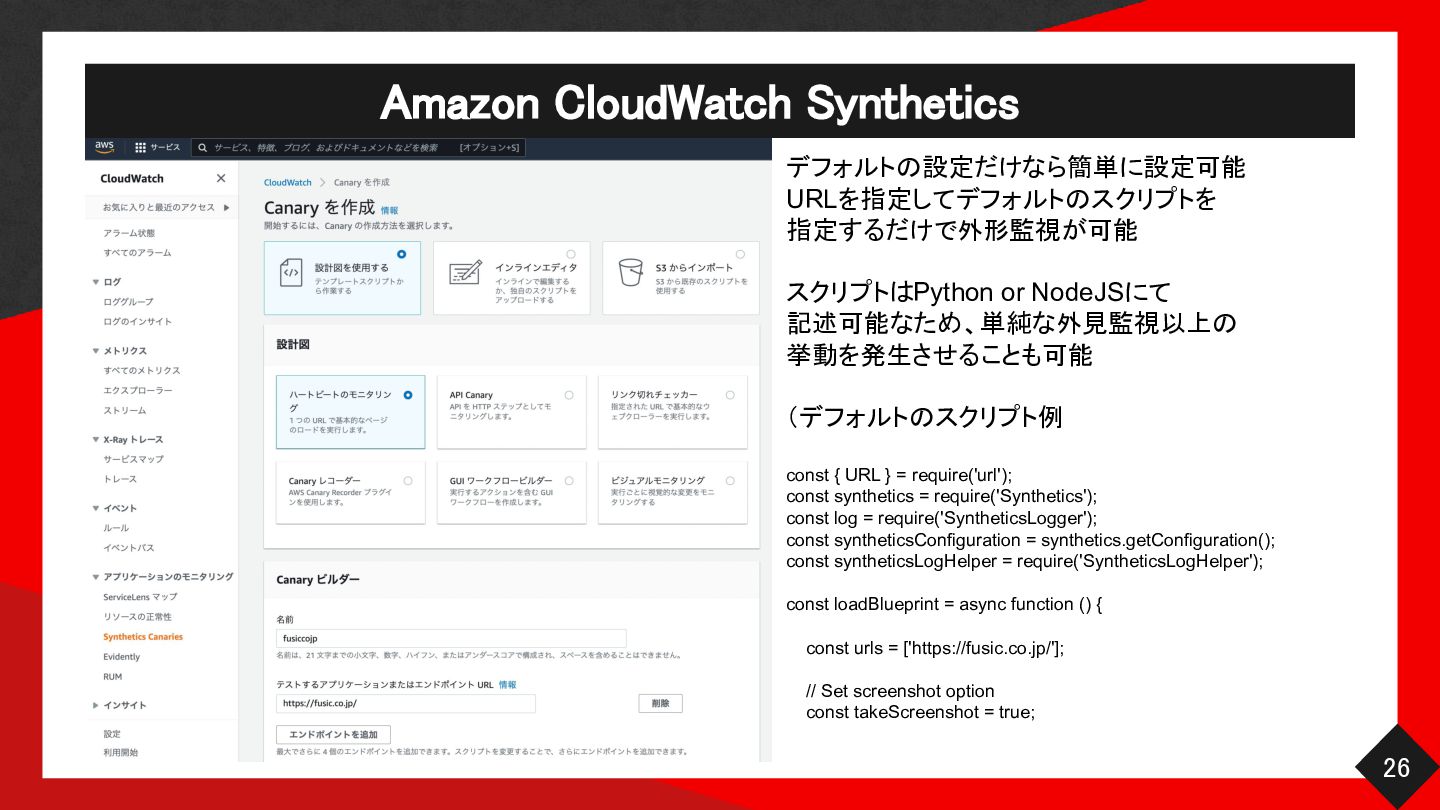

26. Amazon CloudWatch Synthetics デフォルトの設定だけなら簡単に設定可能 URLを指定してデフォルトのスクリプトを 指定するだけで外形監視が可能 スクリプトはPython or NodeJSにて 記述可能なため、単純な外見監視以上の 挙動を発生させることも可能 （デフォルトのスクリプト例 const { URL } = require('url'); const synthetics = require('Synthetics'); const log = require('SyntheticsLogger'); const syntheticsConfiguration = synthetics.getConfiguration(); const syntheticsLogHelper = require('SyntheticsLogHelper'); const loadBlueprint = async function () { const urls = ['https://fusic.co.jp/']; // Set screenshot option const takeScreenshot = true; 26

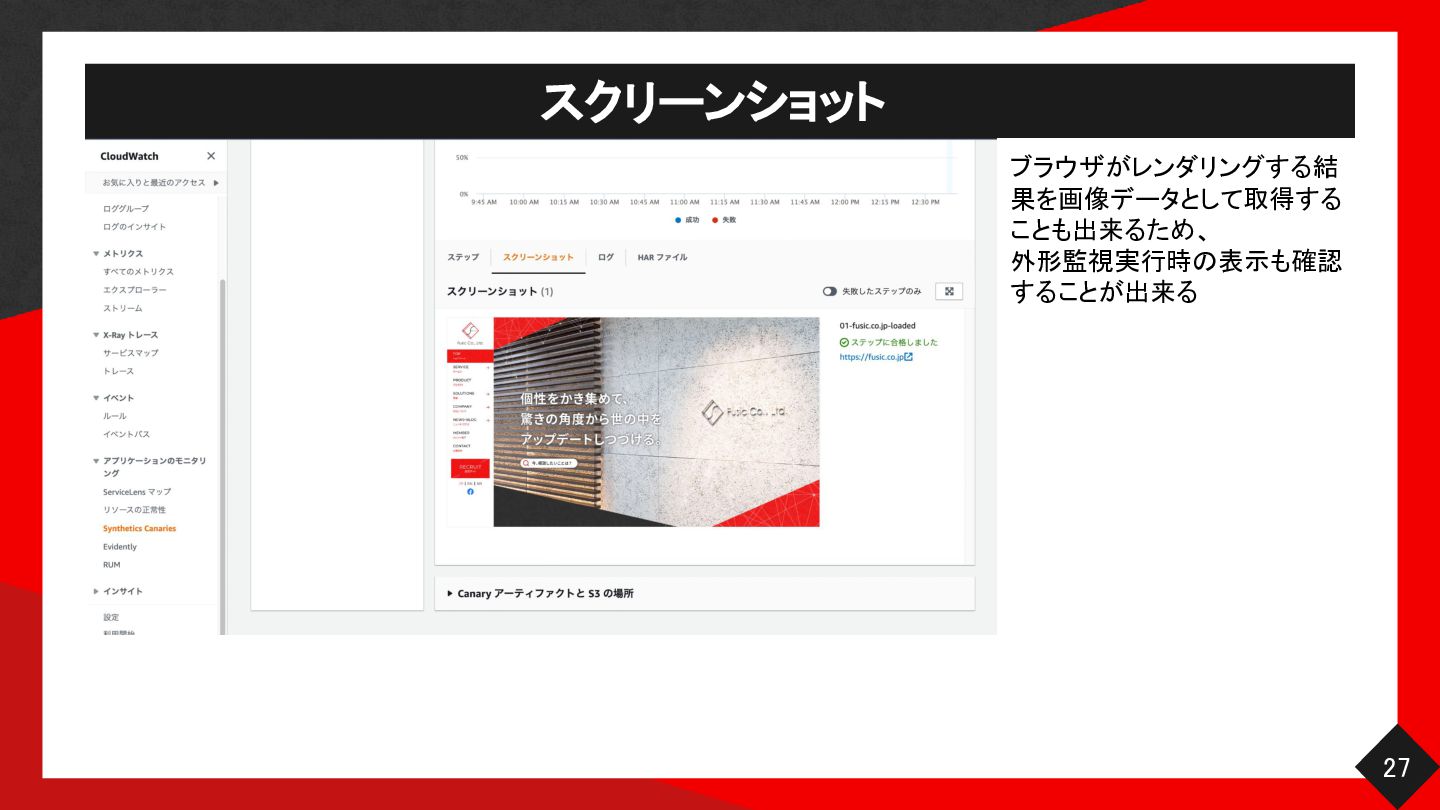

27. スクリーンショット ブラウザがレンダリングする結 果を画像データとして取得する ことも出来るため、 外形監視実行時の表示も確認 することが出来る 27

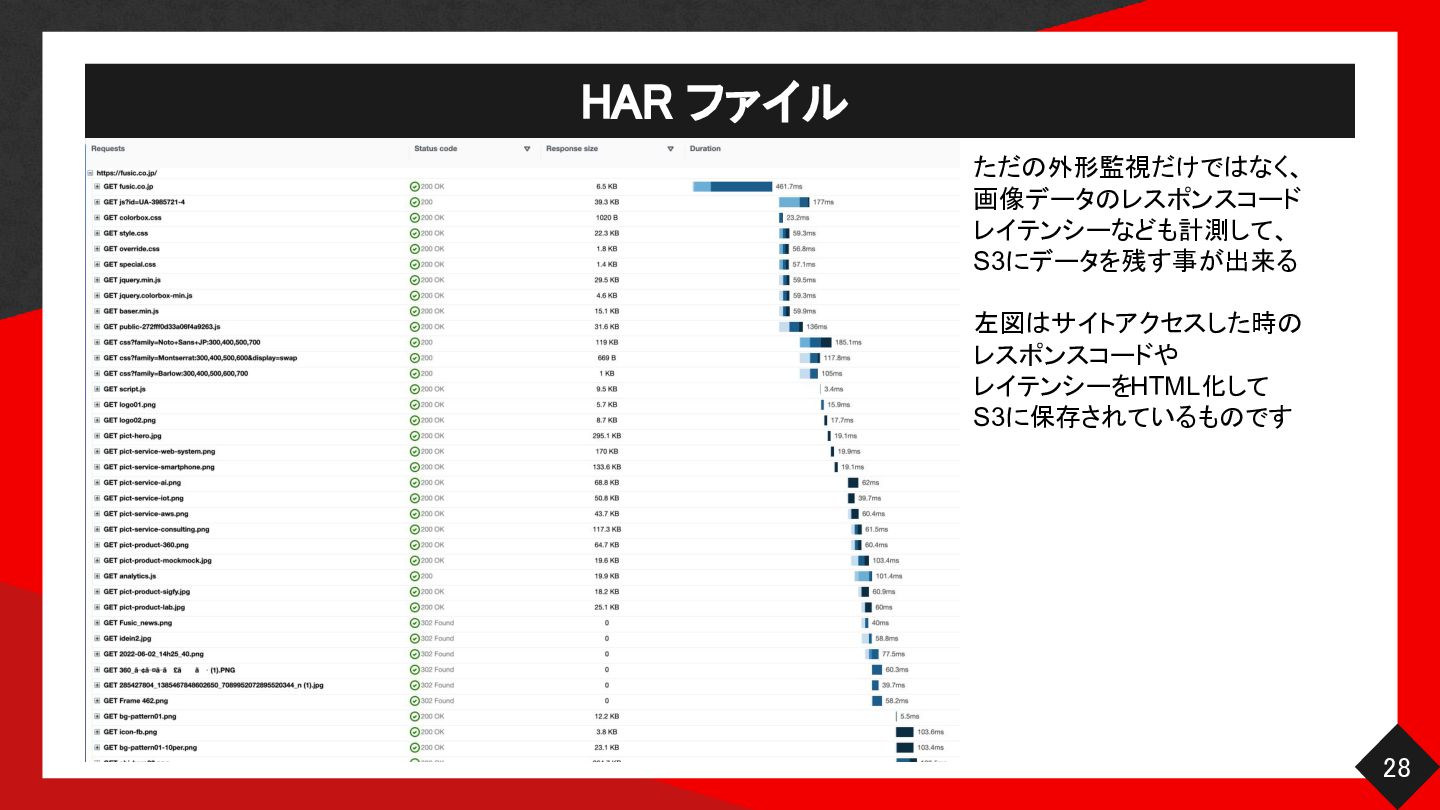

28. HAR ファイル ただの外形監視だけではなく、 画像データのレスポンスコード レイテンシーなども計測して、 S3にデータを残す事が出来る 左図はサイトアクセスした時の レスポンスコードや レイテンシーをHTML化して S3に保存されているものです 28
29. 05 Amazon CloudWatch RUM

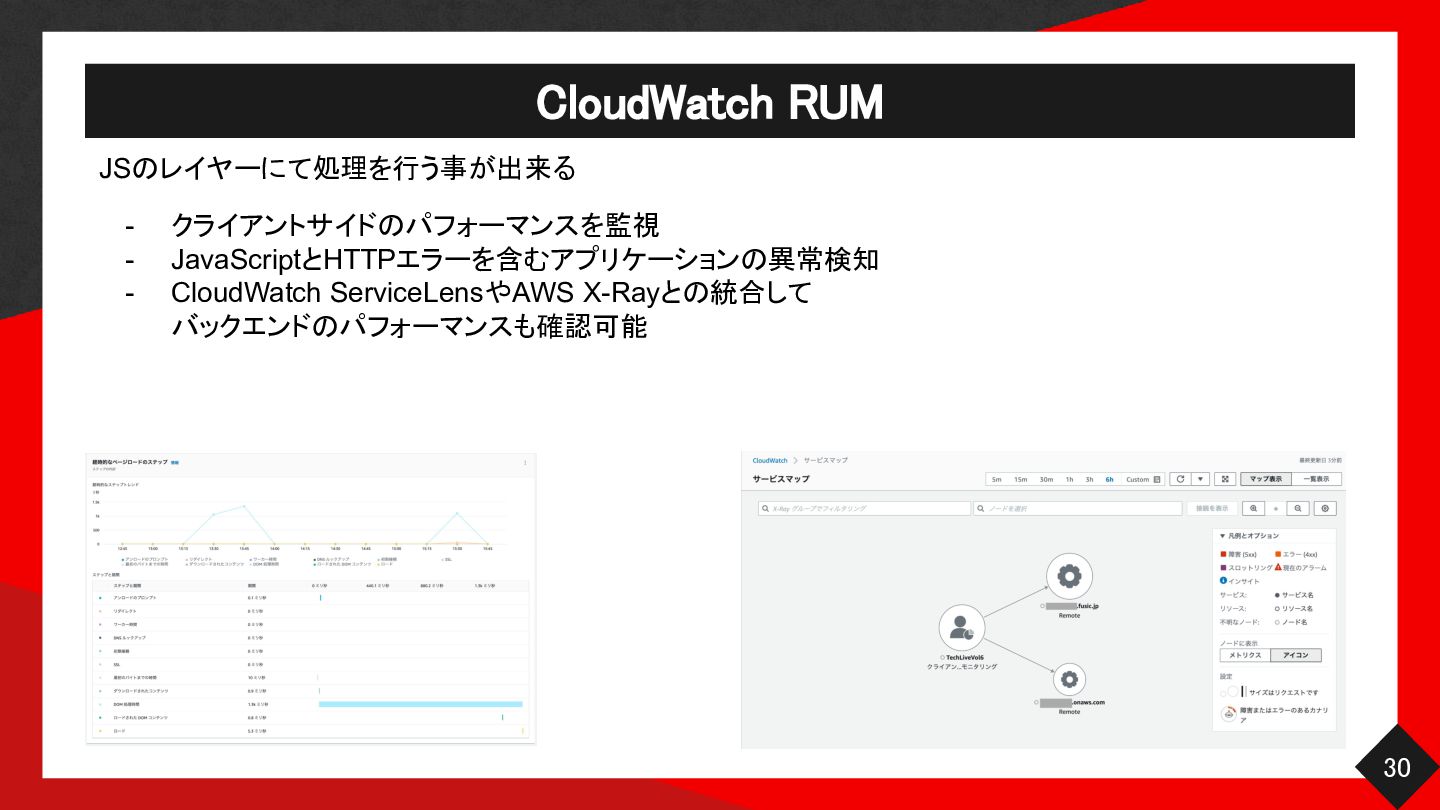

30. CloudWatch RUM JSのレイヤーにて処理を行う事が出来る - クライアントサイドのパフォーマンスを監視 JavaScriptとHTTPエラーを含むアプリケーションの異常検知 CloudWatch ServiceLensやAWS X-Rayとの統合して バックエンドのパフォーマンスも確認可能 30

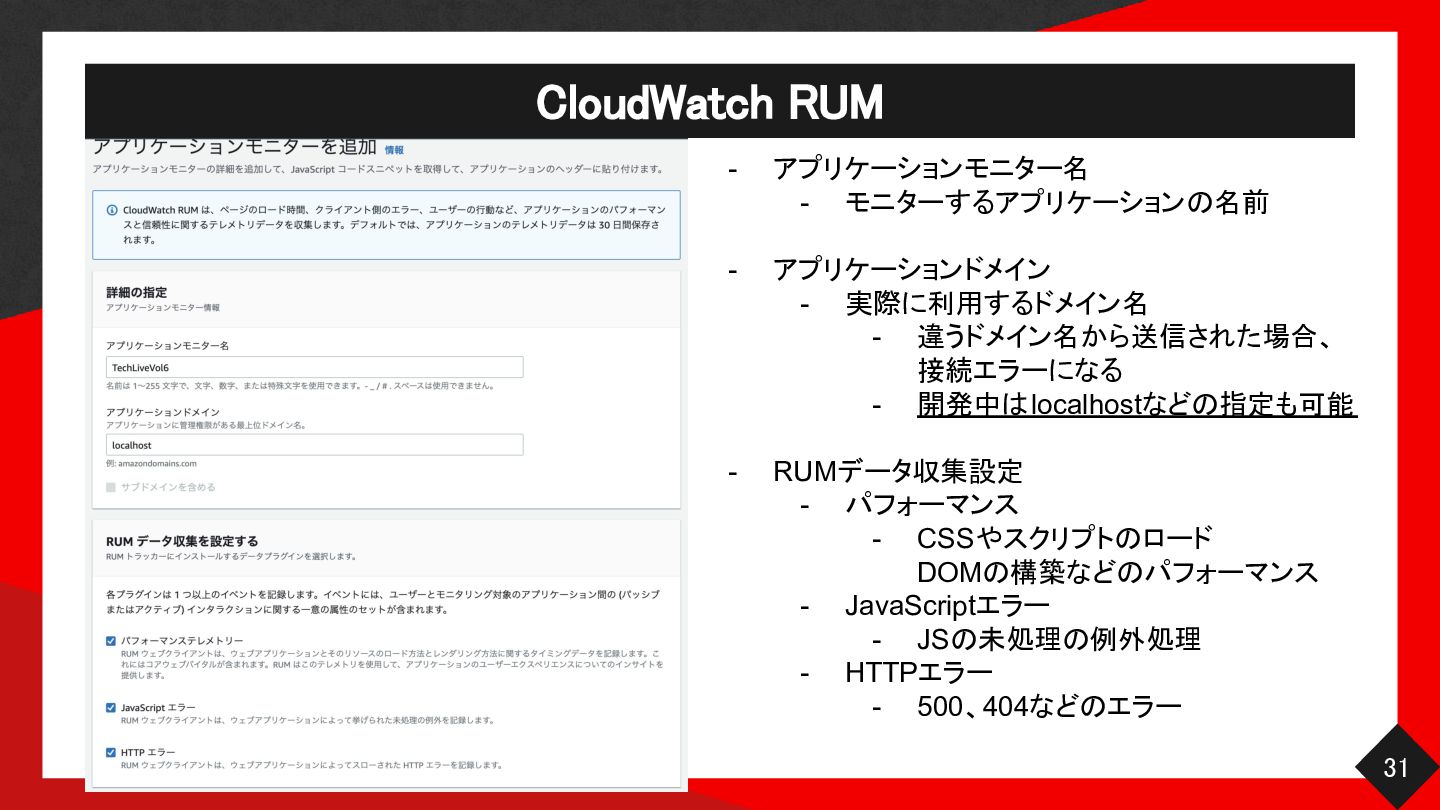

31. CloudWatch RUM - アプリケーションモニター名 - モニターするアプリケーションの名前 - アプリケーションドメイン - 実際に利用するドメイン名 - 違うドメイン名から送信された場合、 接続エラーになる - 開発中はlocalhostなどの指定も可能 - RUMデータ収集設定 - パフォーマンス - CSSやスクリプトのロード DOMの構築などのパフォーマンス - JavaScriptエラー - JSの未処理の例外処理 - HTTPエラー - 500、404などのエラー 31

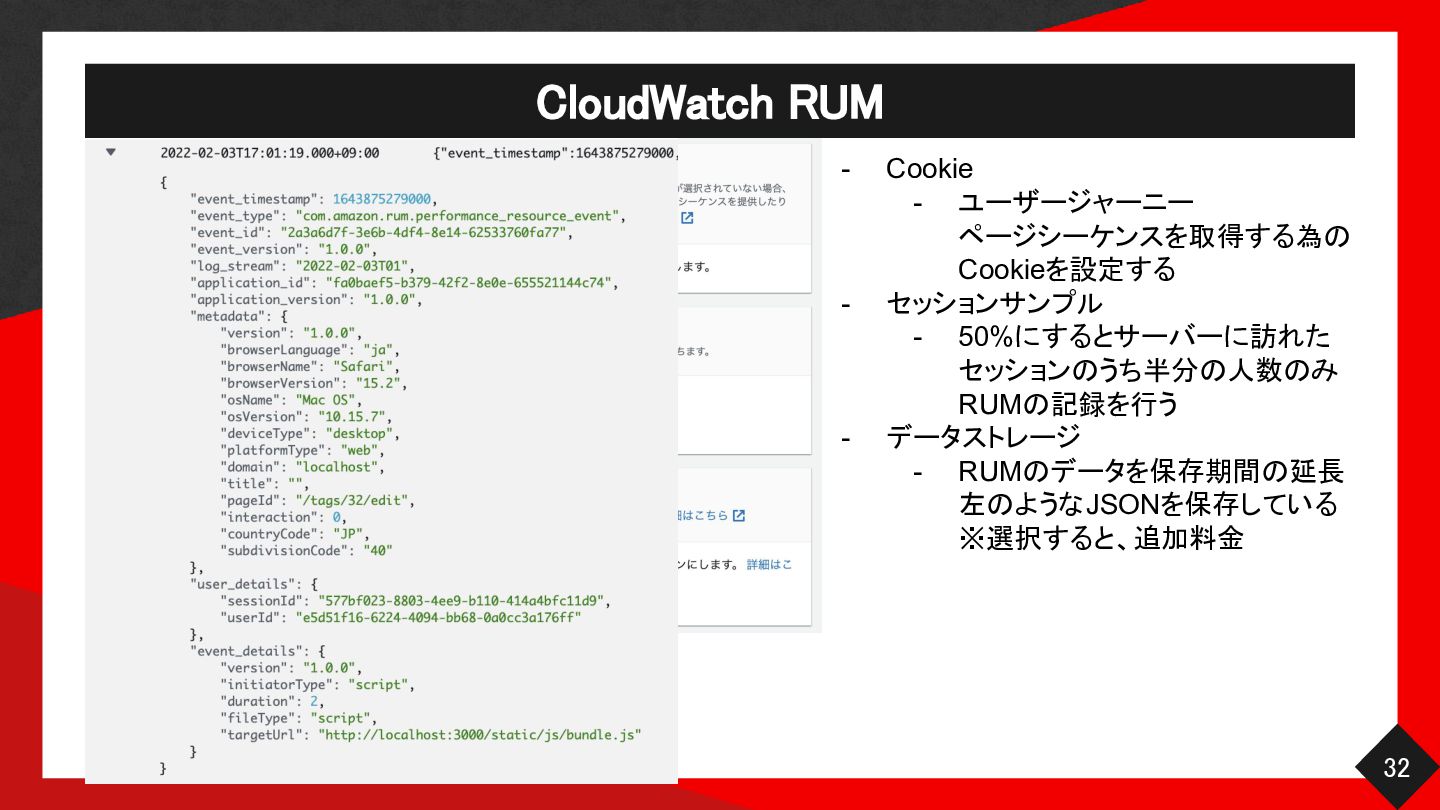

32. CloudWatch RUM - - - Cookie - ユーザージャーニー ページシーケンスを取得する為の Cookieを設定する セッションサンプル - 50%にするとサーバーに訪れた セッションのうち半分の人数のみ RUMの記録を行う データストレージ - RUMのデータを保存期間の延長 左のようなJSONを保存している ※選択すると、追加料金 32

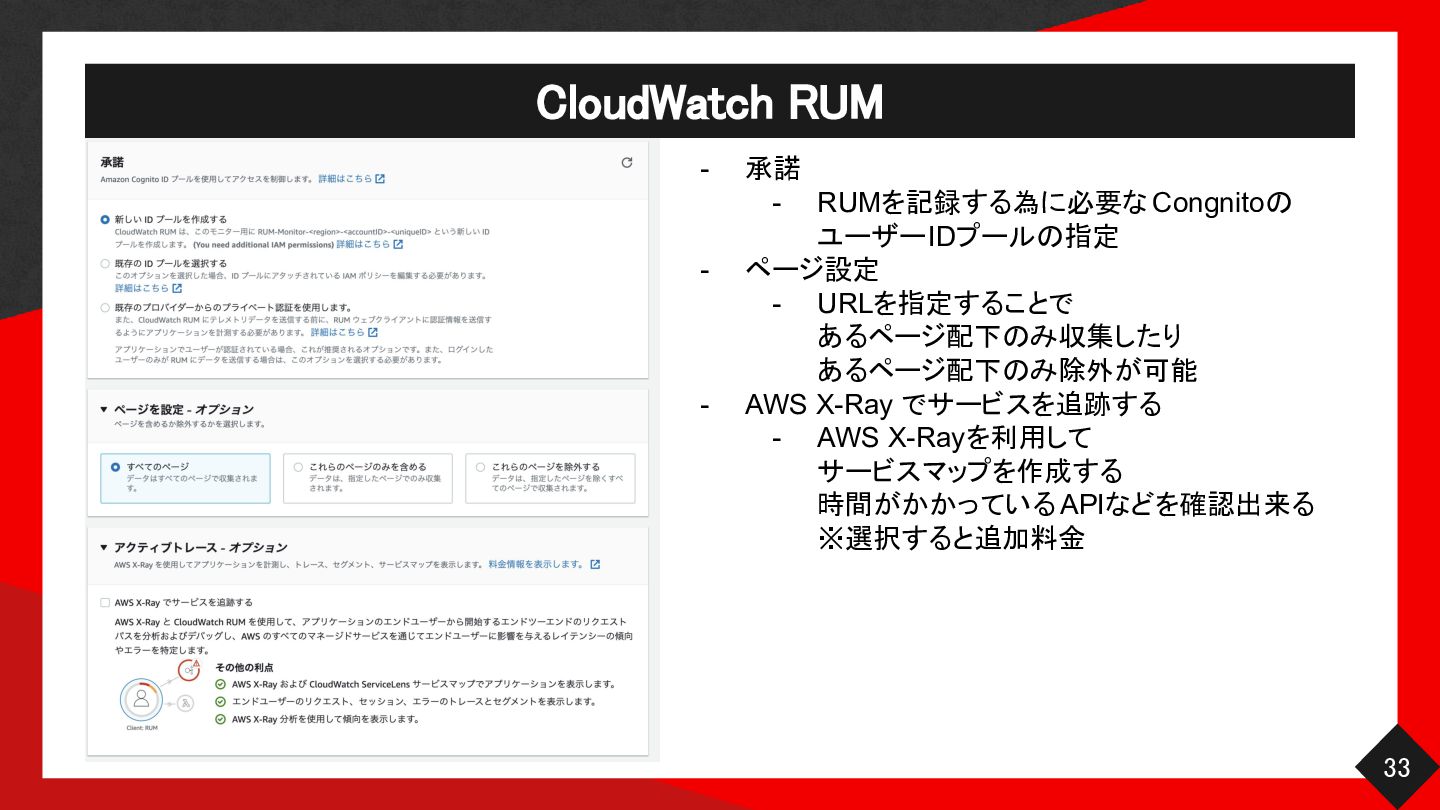

33. CloudWatch RUM - - - 承諾 - RUMを記録する為に必要な Congnitoの ユーザーIDプールの指定 ページ設定 - URLを指定することで あるページ配下のみ収集したり あるページ配下のみ除外が可能 AWS X-Ray でサービスを追跡する - AWS X-Rayを利用して サービスマップを作成する 時間がかかっている APIなどを確認出来る ※選択すると追加料金 33

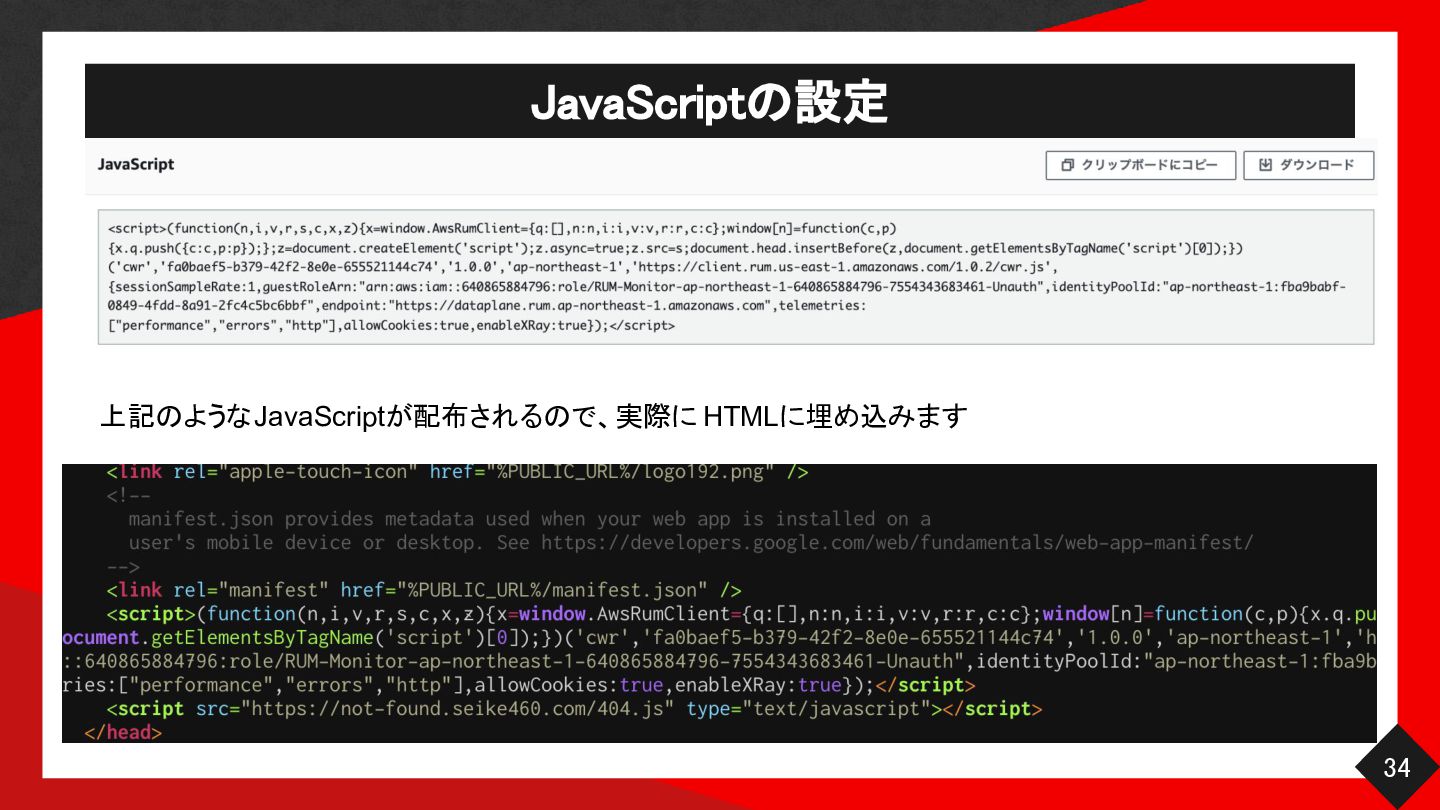

34. JavaScriptの設定 上記のようなJavaScriptが配布されるので、実際に HTMLに埋め込みます 34

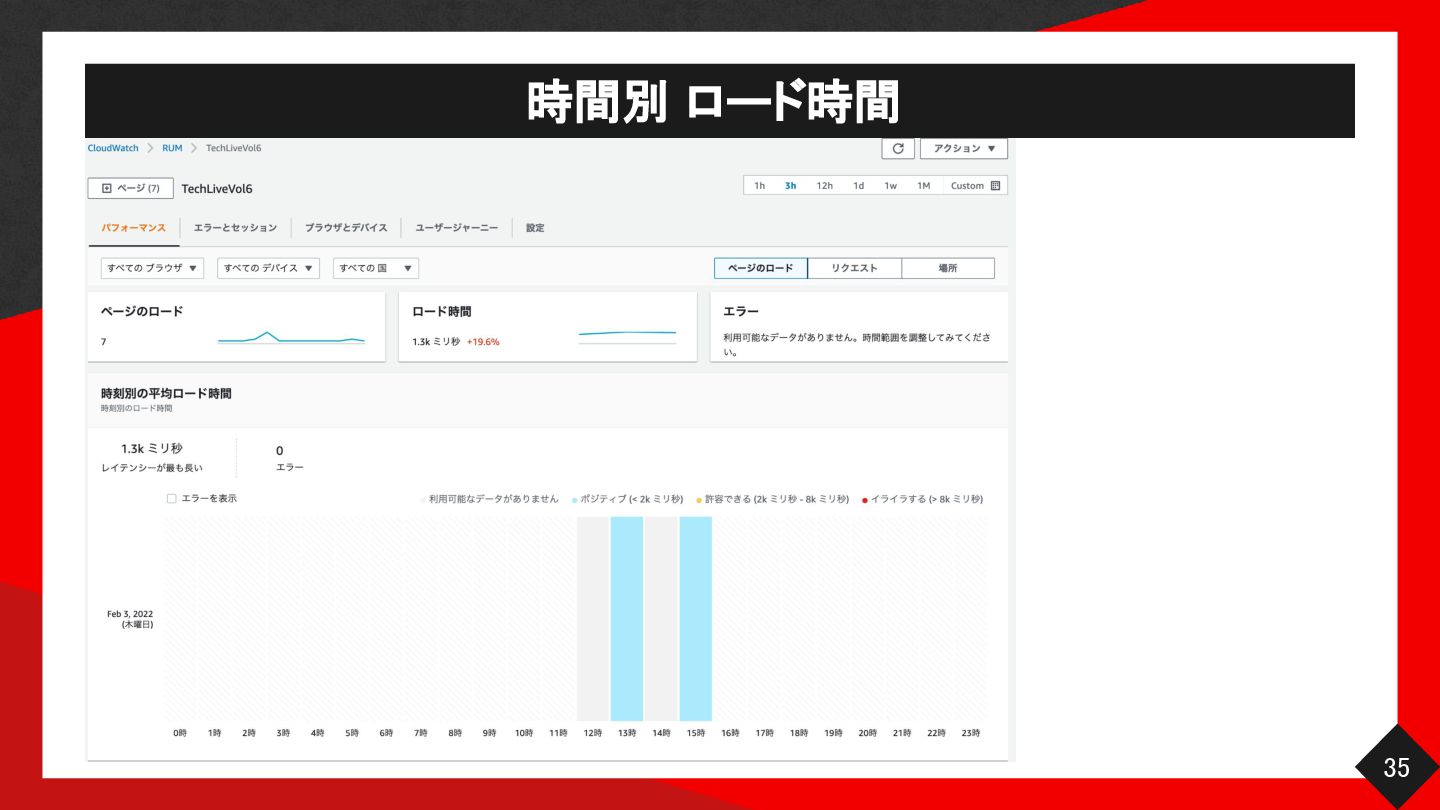

35. 時間別 ロード時間 35

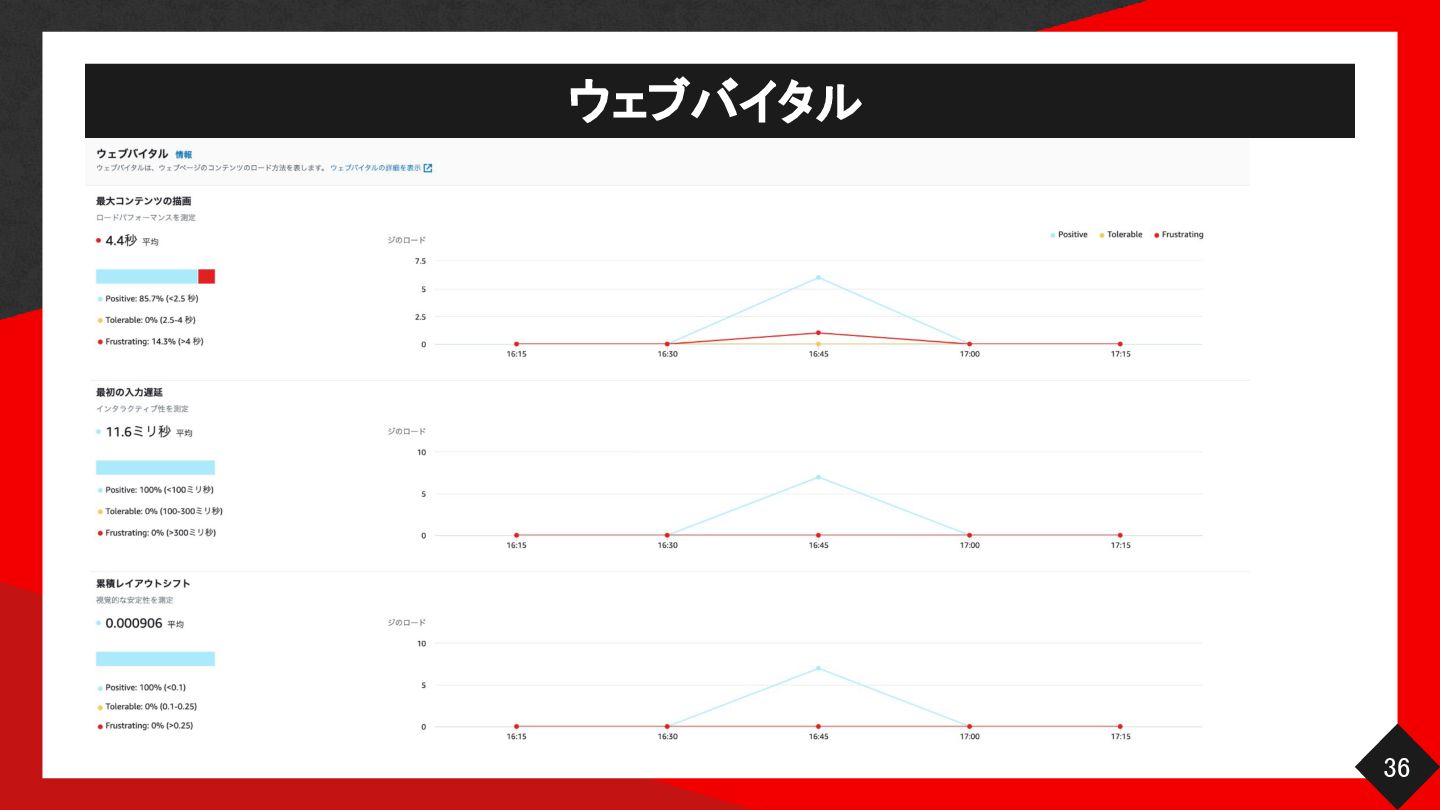

36. ウェブバイタル 36

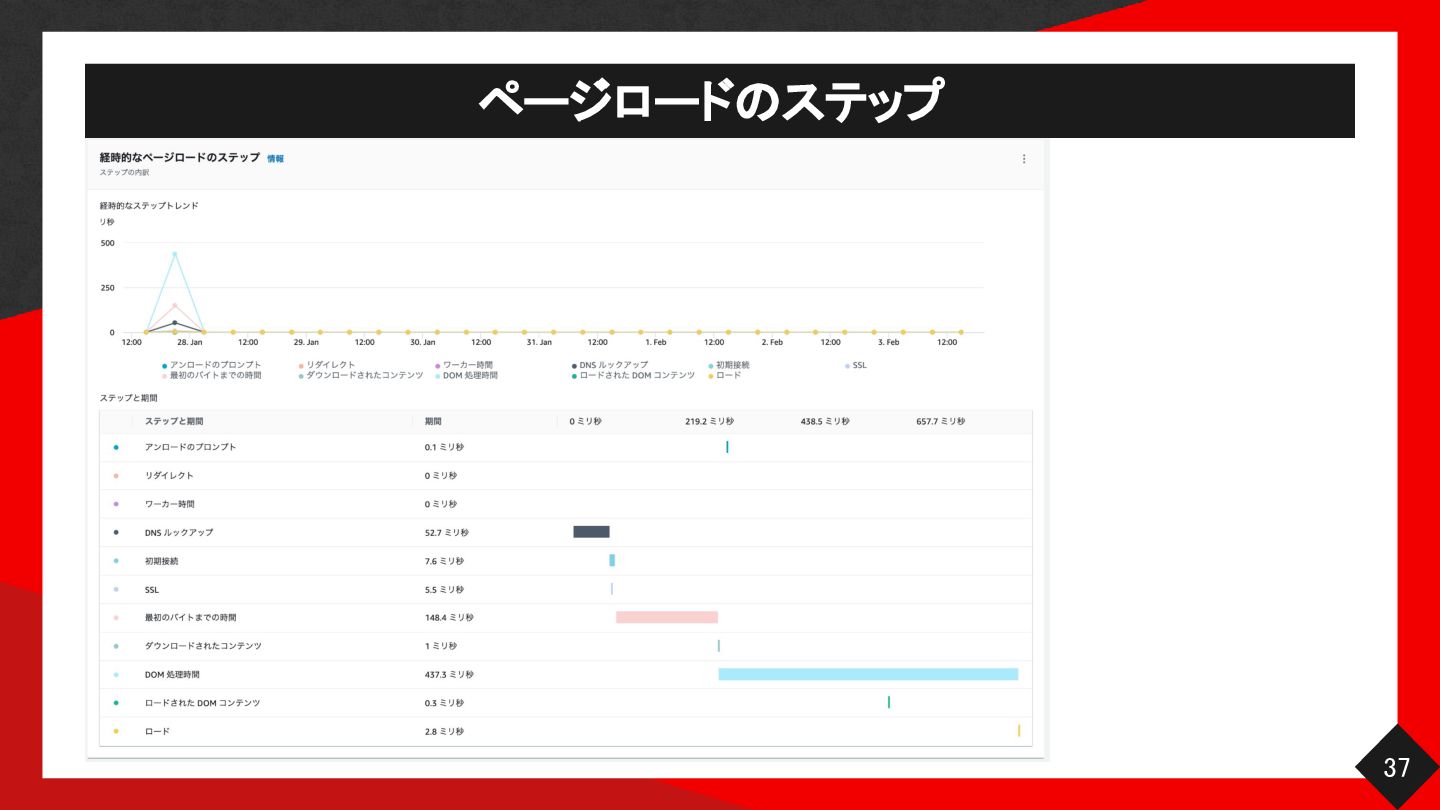

37. ページロードのステップ 37

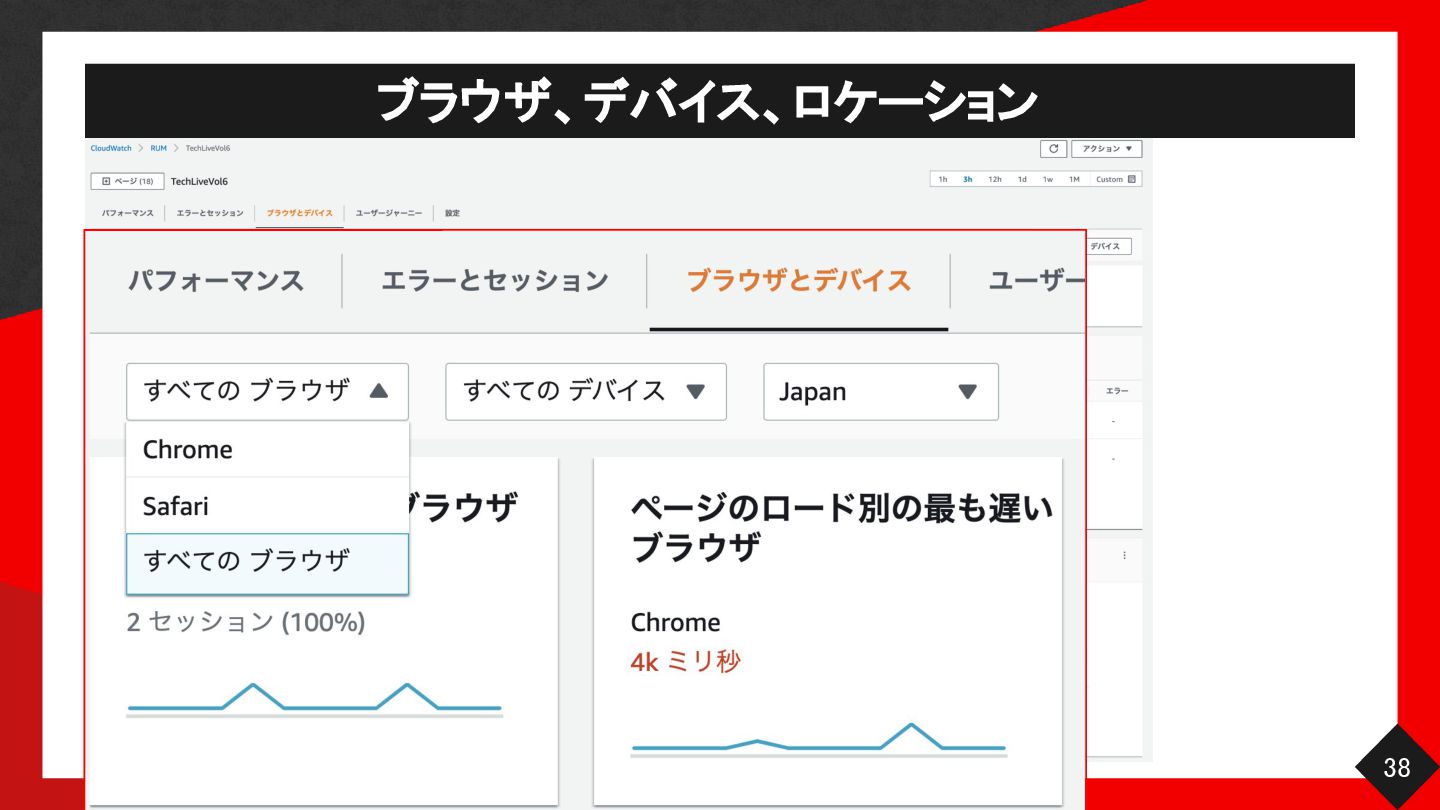

38. ブラウザ、デバイス、ロケーション 38

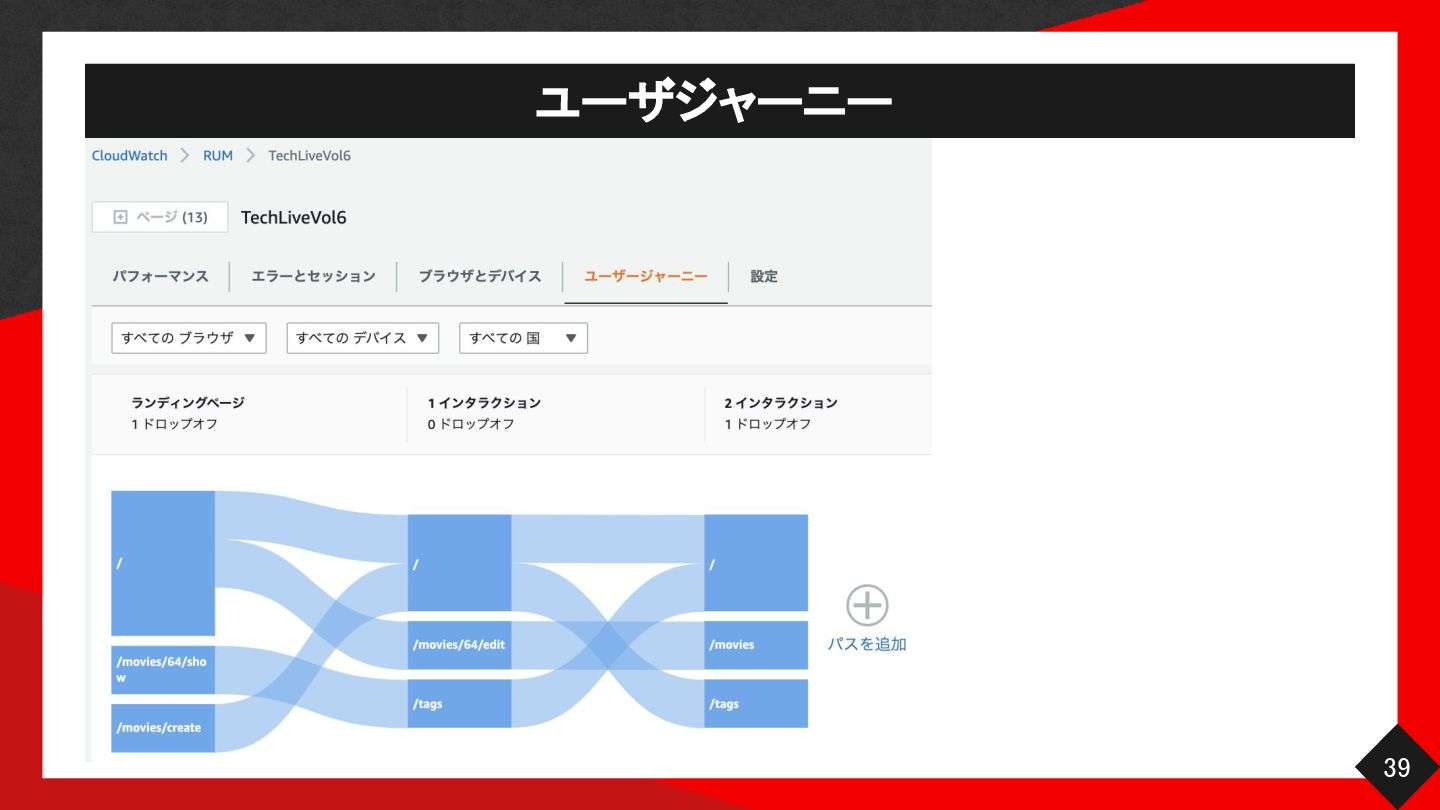

39. ユーザジャーニー 39

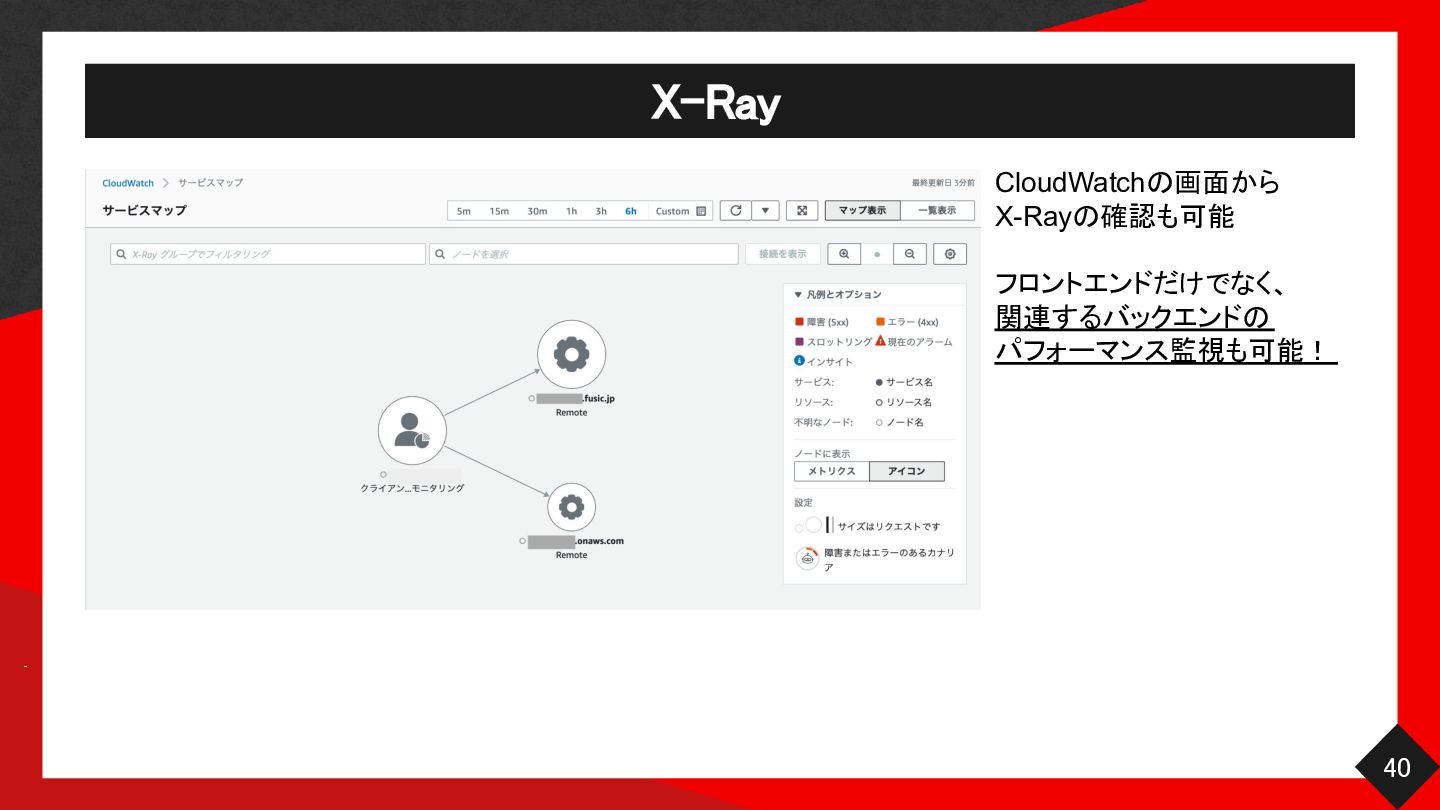

40. X-Ray CloudWatchの画面から X-Rayの確認も可能 フロントエンドだけでなく、 関連するバックエンドの パフォーマンス監視も可能！ 40

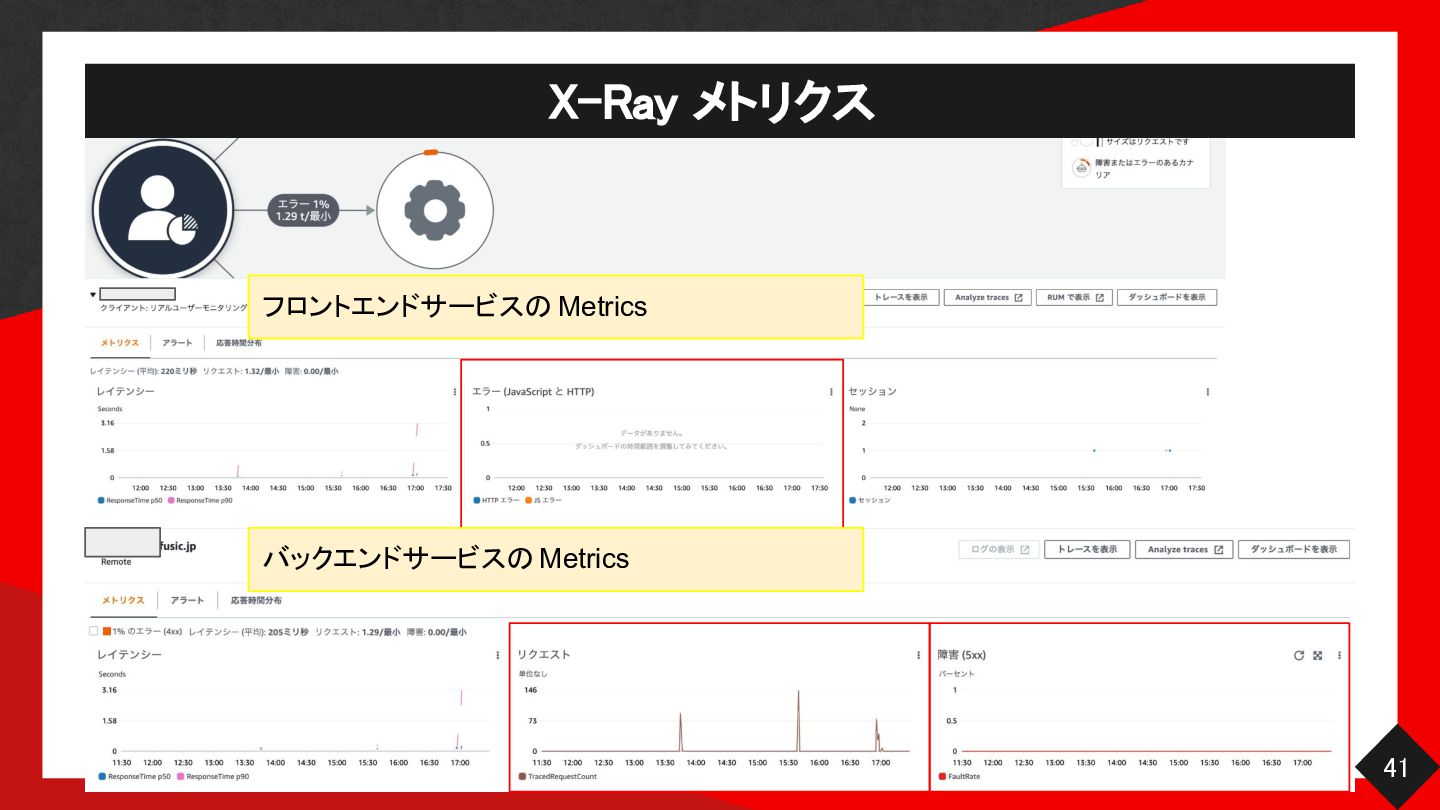

41. X-Ray メトリクス フロントエンドサービスの Metrics バックエンドサービスの Metrics 41

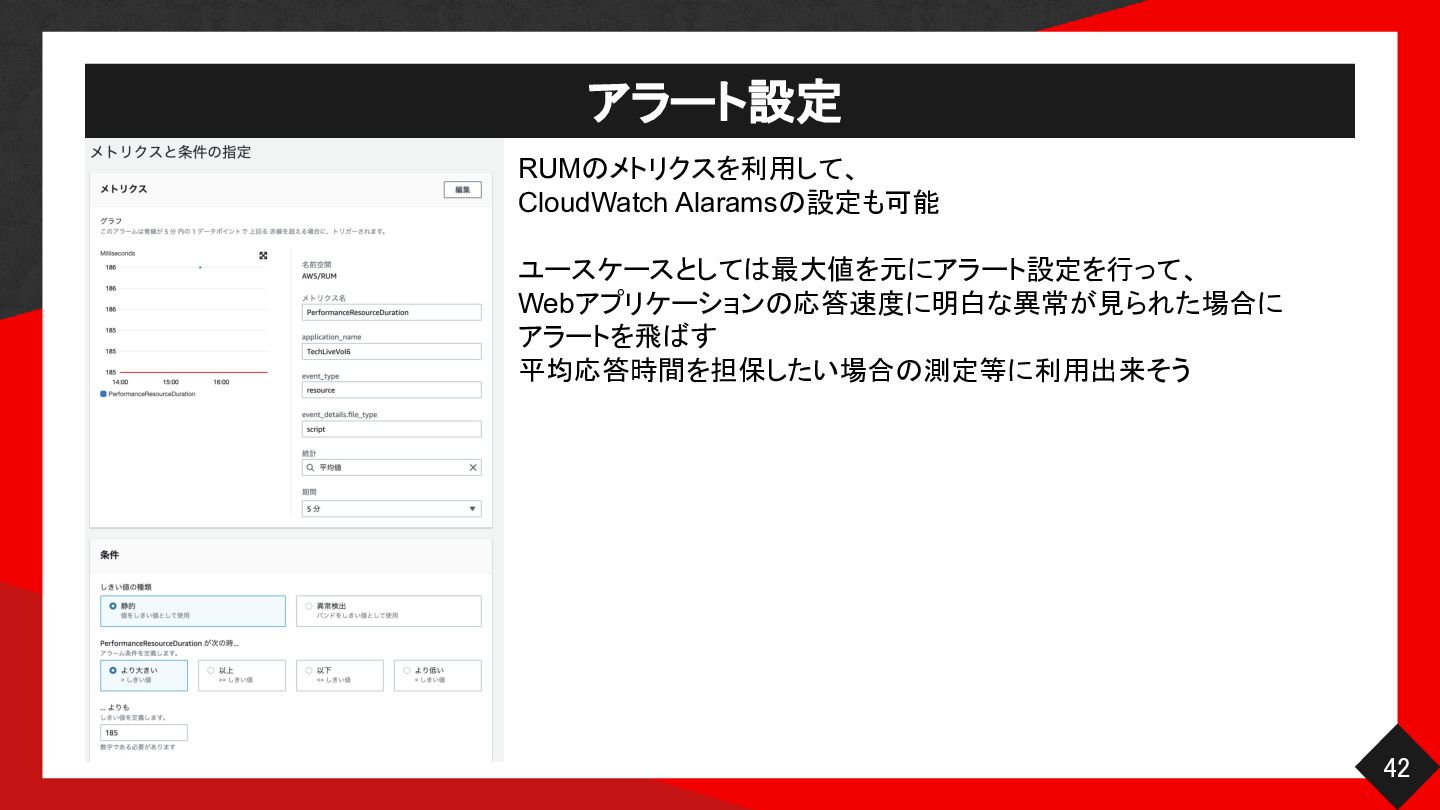

42. アラート設定 RUMのメトリクスを利用して、 CloudWatch Alaramsの設定も可能 ユースケースとしては最大値を元にアラート設定を行って、 Webアプリケーションの応答速度に明白な異常が見られた場合に アラートを飛ばす 平均応答時間を担保したい場合の測定等に利用出来そう 42
43. まとめ Point 1 CloudWatchは多機能かつ非常に有用 Point 2 ああああ サーバーの内部から、外形監視から、レンダリングされた情報からも情報収集が可能 Point 3 様々な情報を分析することで改善に役立てたり、安定運用の仕組みの導入も可能 43
