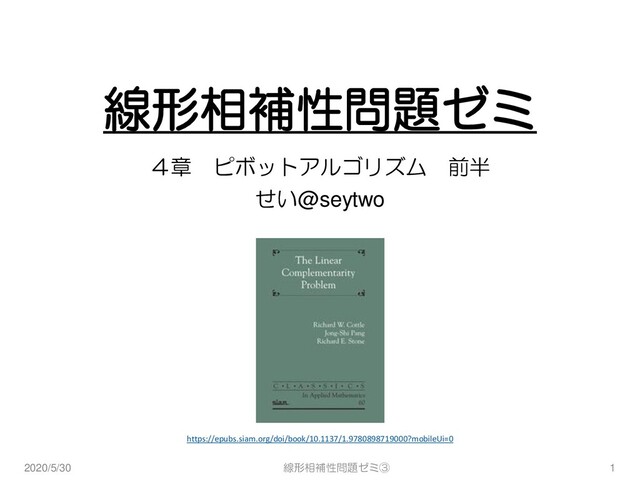

1. 線形相補性問題ゼミ ４章 ピボットアルゴリズム 前半 せい@seytwo 2020/5/30 線形相補性問題ゼミ③ 1 https://epubs.siam.org/doi/book/10.1137/1.9780898719000?mobileUi=0
2. 線形相補性問題の定義 ⚫ 線形相補性問題LCP(, ) − 実行可能性と相補性を満たす点を探す • 実行可能性： = + ≥ 0, ≥ 0 • 相補性：⊤ = 0 − ∈ ℝ, ∈ ℝ, ∈ ℝ, ∈ ℝ× find subject to = + , ≥ 0 ⊤ = 0 2020/5/30 線形相補性問題ゼミ③ 2 線形相補性問題の復習
3. 幾何的解釈 ⚫ 実行可能性：多面体上にある ⚫ 相補性：二つの超平面のどちらかの上 − = 0 or = + ⊤ = 0 2020/5/30 線形相補性問題ゼミ③ 3 線形相補性問題の復習
4. 行列クラスとLCPクラスの対応関係 2020/5/30 線形相補性問題ゼミ③ 4 線形相補性問題の復習 (⇒)：実行可能なら十分条件 (⇐)：実行可能なら必要条件 行列／LCP 実行可 存在性 唯一性 凸性 有限性 凸QP LP S ⇔ ⇐ ⇐ Q ⇒ ⇔(def) ⇐ (⇐) (⇐) P ⇒ ⇒ ⇔ ⇒ ⇒ (⇐) (⇐) 列十分 ⇔ (⇐) (⇐) 行十分 (⇒) 非退化 ⇐ ⇔ (⇐) (⇐) 正定値 ⇒ ⇒ ⇒ ⇒ ⇒ ⇔ ⇐ K ⇒ ⇒ ⇒ ⇒ ⇒ ⇒ ⇔
5. 教科書目次 1. Introduction 2. Background 3. Existence and Multiplicity 4. Pivoting Methods 5. Iterative Methods 6. Geometry and Degree Theory 7. Sensitivity and Stability Analysis 2020/5/30 線形相補性問題ゼミ③ 5 目次
6. 4. Pivoting Methods 1. Invariance Theorems 2. Simple Principal Pivoting Methods 3. General Principal Pivoting Methods 4. Lemke’s Methods 5. Parametric LCP Algorithms 6. Variable Dimension Schemes 7. Methods for Z-Matrices 8. A Special n-Step Scheme 9. Degeneracy Resolution 10.Computational Consideration 2020/5/30 線形相補性問題ゼミ③ 6 目次
7. 本日の流れ 1. ピボットアルゴリズムの概要 2. 基底解 3. 辞書 4. ピボット規則 5. アルゴリズム一覧 6. simple principal pivoting method 7. general principal pivoting method 8. Lemke’s method 2020/5/30 線形相補性問題ゼミ③ 7 目次

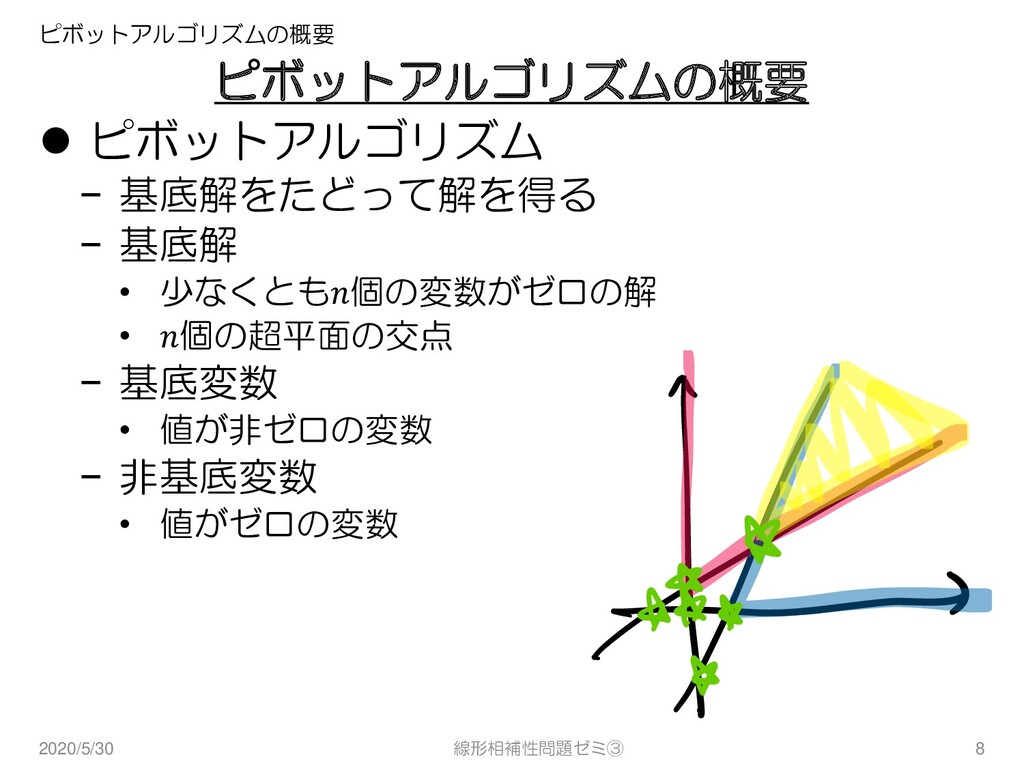

8. ピボットアルゴリズムの概要 ⚫ ピボットアルゴリズム − 基底解をたどって解を得る − 基底解 • 少なくとも個の変数がゼロの解 • 個の超平面の交点 − 基底変数 • 値が非ゼロの変数 − 非基底変数 • 値がゼロの変数 2020/5/30 線形相補性問題ゼミ③ 8 ピボットアルゴリズムの概要
9. ピボット演算 ⚫ ピボット演算 − 基底変数と非基底変数を交換する操作 ⚫ 入変数：driving variable − 基底変数に入れる非基底変数 − 非ゼロ→ゼロ ⚫ 出変数：blocking variable − 基底変数から出す基底変数 − ゼロ→非ゼロ 2020/5/30 線形相補性問題ゼミ③ 9 ピボットアルゴリズムの概要
10. 基底解の計算方法 ⚫ 辞書を作成し，非基底変数にゼロを代入 − 辞書： • 基底を従属変数，非基底を独立変数とする形式 2020/5/30 線形相補性問題ゼミ③ 10 基底解 = +
11. 基底解の計算方法 ⚫ 辞書を作成し，非基底変数にゼロを代入 − 辞書： • 基底を従属変数，非基底を独立変数とする形式 2020/5/30 線形相補性問題ゼミ③ 11 基底解 = +
12. 基底解の計算方法 ⚫ 辞書を作成し，非基底変数にゼロを代入 − 辞書： • 基底を従属変数，非基底を独立変数とする形式 2020/5/30 線形相補性問題ゼミ③ 12 基底解 = −
13. 基底解の計算方法 ⚫ 辞書を作成し，非基底変数にゼロを代入 − 辞書： • 基底を従属変数，非基底を独立変数とする形式 2020/5/30 線形相補性問題ゼミ③ 13 基底解 =
14. 基底解の計算方法 ⚫ 辞書を作成し，非基底変数にゼロを代入 − 辞書： • 基底を従属変数，非基底を独立変数とする形式 2020/5/30 線形相補性問題ゼミ③ 14 基底解 = ഥ ℬ ℬ ഥ ℬ ℬ
15. 基底解の計算方法 ⚫ 辞書を作成し，非基底変数にゼロを代入 − 辞書： • 基底を従属変数，非基底を独立変数とする形式 2020/5/30 線形相補性問題ゼミ③ 15 基底解 = ℬ ℬ ഥ ℬ ഥ ℬ +
16. 基底解の計算方法 ⚫ 辞書を作成し，非基底変数にゼロを代入 − 辞書： • 基底を従属変数，非基底を独立変数とする形式 2020/5/30 線形相補性問題ゼミ③ 16 基底解 − ℬ ℬ ഥ ℬ ഥ ℬ =
17. 基底解の計算方法 ⚫ 辞書を作成し，非基底変数にゼロを代入 − 辞書： • 基底を従属変数，非基底を独立変数とする形式 2020/5/30 線形相補性問題ゼミ③ 17 基底解 − ℬ = ℬ −1 ഥ ℬ ഥ ℬ ℬ −1
18. 辞書の特徴 ⚫ 基底変数は非基底変数の関数 − 非基底をゼロにすると，基底の値が分かる − 非基底変数の値を変えたときの，基底変数の変 化量が分かる − 基底の値をゼロにさせる変化量を見積もれる • minimum ratio test 2020/5/30 線形相補性問題ゼミ③ 18 辞書 = + ҧ ⋅ ҧ ҧ ҧ ҧ
19. 辞書の簡易表現 ⚫ 変数：, ⚫ 変数の値： ҧ , ഥ 2020/5/30 線形相補性問題ゼミ③ 19 辞書 1 2 3 1 1 11 12 13 ഥ 1 2 2 21 22 23 ഥ 2 3 3 31 32 33 ഥ 3 ҧ 1 ҧ 2 ҧ 3
20. ピボット演算の例 ⚫ 入変数：1 ⚫ 出変数：1 2020/5/30 線形相補性問題ゼミ③ 20 辞書 入 1 2 3 1 -3 0 -1 2 -3 2 6 2 0 -2 6 出 3 -1 -1 1 0 -1 0 0 0
21. ピボット演算の例 ⚫ 入変数：1 ⚫ 出変数：1 2020/5/30 線形相補性問題ゼミ③ 21 辞書 3 2 3 1 -3 0 -1 2 -3 2 4 -2 2 -2 12 1 -1 -1 1 0 3 -4 0 0
22. ピボット規則 ⚫ ピボット規則 − 入変数と出変数を選択する規則 ⚫ 闇雲にピボットしても解に収束しない − 「何か」を保ったまま， − 「何か」を改善するピボット規則が必要 ⚫ 例：シンプレックス法 − 実行可能性を保ちながら，目的関数値を改善 ⚫ LCPにおける「何か」 − 実行可能性 − 相補性 2020/5/30 線形相補性問題ゼミ③ 22 ピボット演算
23. アルゴリズム一覧 2020/5/30 線形相補性問題ゼミ③ 23 アルゴリズム 概要 simple principal pivoting 相補性を保ったまま， 実行可能な解が得られるまで繰り返す． general principal pivoting 粗相補性を保ったまま， 実行可能な制約数を徐々に増やす． Lemke 実行可能性＆粗相補性を保ったまま， 相補解が得られるまで繰り返す． 粗相補性（almost complementary）：一か所以外は相補性を満たす
24. アルゴリズム一覧 2020/5/30 線形相補性問題ゼミ③ 24 アルゴリズム 実行可能性 相補性 粗相補性 simple principal pivoting × ◦ --- general principal pivoting step by step × ◦ Lemke ◦ × ◦
25. 概要 ⚫ Simple Principal Pivoting Method − 相補性を保ったまま，実行可能になるまで反復 2020/5/30 線形相補性問題ゼミ③ 25 Simple Principal Pivoting Method
26. ピボット規則 ⚫ 出変数： − 負の基底変数 − →実行可能性を改善するため ⚫ 入変数： − 出変数の相補対変数 − →相補性を保つため 2020/5/30 線形相補性問題ゼミ③ 26 Simple Principal Pivoting Method
27. アルゴリズム 1. 基底変数を初期化 − 基底変数：1 , … , − 非基底変数： 1 , … , 2. while not 実行可能 3. ҧ < 0 or ഥ < 0である添字を選択 4. ҧ とഥ をピボット 5. return ҧ 2020/5/30 線形相補性問題ゼミ③ 27 Simple Principal Pivoting Method
28. 実行例 2020/5/30 線形相補性問題ゼミ③ 28 Simple Principal Pivoting Method 入 1 2 3 出 1 -3 2 -1 0 -3 2 6 -1 2 -1 6 3 -1 0 -1 2 -1 0 0 0
29. 実行例 2020/5/30 線形相補性問題ゼミ③ 29 Simple Principal Pivoting Method 入 1 2 3 1 3/2 1/2 1/2 0 3/2 2 9/2 -1/2 3/2 -1 9/2 出 3 -1 0 -1 2 -1 0 0 0
30. 実行例 2020/5/30 線形相補性問題ゼミ③ 30 Simple Principal Pivoting Method 1 2 3 1 3/2 1/2 1/2 0 3/2 2 4 -1/2 1 -1/2 4 3 1/2 0 1/2 1/2 1/2 0 0 0
31. アルゴリズム一覧 アルゴリズム 実行可能性 相補性 粗相補性 simple principal pivoting × ◦ --- general principal pivoting step by step × ◦ Lemke ◦ × ◦ 2020/5/30 線形相補性問題ゼミ③ 31 アルゴリズム一覧
32. アイデア ⚫ SPMMの欠点 − 負の基底変数をピボットしたからといって，ピ ボット後にその相補対が正になる保証はない − ⇒収束性の保証が難しい，効率が悪い 2020/5/30 線形相補性問題ゼミ③ 32 General Principal Pivoting Method
33. アイデア ⚫ 実行可能性を保つ・改善するピボット − 実行可能性を改善： • 負の基底解の相補対変数を入変数に選択 − 実行可能性を保つ： • minimum ratio testで出変数を選択 • 入変数がブロックされないことがある 2020/5/30 線形相補性問題ゼミ③ 33 General Principal Pivoting Method 入 1 2 3 1 -3 0 -1 2 -3 2 6 2 0 -2 6 3 -1 -1 1 0 -1 0 0 0 1 = 1 1 = 0
34. 概要 ⚫ General Principal Pivoting Method − 実行可能な制約数を徐々に増やす − 基底解の概念を拡張し，出変数を必ずブロック ⚫ 基底解の概念の拡張 − 元々：非基底変数はゼロ − 拡張：非基底変数はゼロか下限 • 下限 < min 2020/5/30 線形相補性問題ゼミ③ 34 General Principal Pivoting Method 1 2 3 1 -3 0 -1 2 -3 2 6 2 0 -2 6 3 -1 -1 1 0 -1 0 0 0 1 = 1 1 = 0 1 =
35. ピボット規則 ⚫ 目印変数：distinguished variable − = 0, < 0となる − = となる − →実行可能性を改善するため ⚫ 入変数： − 前ステップで出変数の相補対変数 − 最初のステップの場合，目印変数の相補対変数 − →（粗）相補性を保つため ⚫ 出変数： − minimum ratio testで選択（下限でもＯＫ） − →実行可能性を保つため 2020/5/30 線形相補性問題ゼミ③ 35 General Principal Pivoting Method
36. アルゴリズム 1. 基底変数を設定 2. 基底解を計算： 3. while 実行不能 4. 目印変数を選択： < 0 5. do 6. 入変数を選択 7. 出変数を選択 8. 入変数と出変数をピボット 9. while 出変数 != 目印変数 10.return ҧ 2020/5/30 線形相補性問題ゼミ③ 36 General Principal Pivoting Method
37. 実行例 2020/5/30 線形相補性問題ゼミ③ 37 General Principal Pivoting Method 入 1 2 3 目 1 -3 0 -1 2 -3 2 6 2 0 -2 6 出 3 -1 -1 1 0 -1 0 0 0
38. 実行例 2020/5/30 線形相補性問題ゼミ③ 38 General Principal Pivoting Method 入 3 2 3 目出 1 -3 0 -1 2 -3 2 4 -2 2 -2 12 1 -1 -1 1 0 3 -4 0 0
39. 実行例 2020/5/30 線形相補性問題ゼミ③ 39 General Principal Pivoting Method 目入 3 2 1 3 3/2 0 1/2 1/2 3/2 2 1 -2 1 -1 9 出 1 -1 -1 1 0 3 -4 0 0
40. 実行例 2020/5/30 線形相補性問題ゼミ③ 40 General Principal Pivoting Method 入 1 2 1 3 3/2 0 1/2 1/2 3/2 出 2 3 2 -1 -1 3 目 3 -1 -1 1 0 -1 0 0 0
41. 実行例 2020/5/30 線形相補性問題ゼミ③ 41 General Principal Pivoting Method 入 1 2 2 3 3 1 0 -1/2 3 1 3 2 -1 -1 3 目出 3 -1 -1 1 0 -1 0 0 0
42. 実行例 2020/5/30 線形相補性問題ゼミ③ 42 General Principal Pivoting Method 1 3 2 3 3 1 0 -1/2 3 1 2 1 -1 -1 2 2 1 1 1 0 1 0 0 0
43. アルゴリズム一覧 アルゴリズム 実行可能性 相補性 粗相補性 simple principal pivoting × ◦ --- general principal pivoting step by step × ◦ Lemke ◦ × ◦ 2020/5/30 線形相補性問題ゼミ③ 43 アルゴリズム一覧
44. アイデア ⚫ GPPMの欠点 − ピボット規則が複雑 − 初期解に実行可能な基底解を使えばよいのでは？ ⚫ 実行可能な基底解の計算 − 相補性を未考慮：二段階シンプレックス法 − ある程度相補性を満たした解の計算は困難 2020/5/30 線形相補性問題ゼミ③ 44 Lemke’s Method
45. 概要 ⚫ Lemke’s Method − 拡張問題で実行可能な初期解を得る − 実行可能性を保ったまま基底解を更新 ⚫ 拡張問題LCP(෤ , ෩ ) − ∈ ℝ, ∈ ℝ, ∈ ℝ, ∈ ℝ× − 0 ∈ ℝ, 0 ∈ ℝ, ∈ ℝ, 0 ∈ ℝ − > 0，十分に大きい 0 2020/5/30 線形相補性問題ゼミ③ 45 Lemke’s Method = + 0 0 0 0 −
46. 拡張問題の性質 ⚫ 補題 − 拡張問題は解を持つ ⚫ 主張 − LCP(෤ , ෩ )の解が0 = 0 − ⇒はLCP(, )の解 ⚫ 主張 − LCP(෤ , ෩ )の解が0 > 0 − ⇒LCP(, )に解は存在しない 2020/5/30 線形相補性問題ゼミ③ 46 Lemke’s Method
47. 初期解の計算 ⚫ 0 を限りなく大きくすれば実行可能になる − 0 の係数が > 0で，は必ず増加するから ⚫ と0 をピボット： ∈ argmax − / 2020/5/30 線形相補性問題ゼミ③ 49 Lemke’s Method 0 1 2 3 0 + 0 - - - 10 1 -3 + -3 2 6 + 6 3 -1 + -1 0 0 0 0
48. ピボット規則 ⚫ 入変数 − 前ステップで出変数の相補対変数 − 最初のステップの場合，初期化での出変数 − →（粗）相補性を保つため ⚫ 出変数 − minimum ratio testで選択 − →実行可能性を保つため 2020/5/30 線形相補性問題ゼミ③ 50 Lemke’s Method
49. アルゴリズム 1. if ≥ 0 then return 2. 実行可能な初期解を計算 3. do 4. 入変数に選択 5. 出変数を選択 6. 入変数と出変数をピボット 7. while not 0 , 0 が出変数 8. if 0 が出変数 return ҧ 9. 解無し 2020/5/30 線形相補性問題ゼミ③ 51 Lemke’s Method
50. 実行例 2020/5/30 線形相補性問題ゼミ③ 52 Lemke’s Method 入 0 1 2 3 0 10 0 -1 -1 -1 10 出 1 -3 1 0 -1 2 -3 2 6 1 2 0 -2 6 3 -1 1 -1 1 0 -1 0 0 0 0
51. 実行例 2020/5/30 線形相補性問題ゼミ③ 53 Lemke’s Method 入 1 1 2 3 0 10 0 -1 -1 -1 10 0 3 1 0 1 -2 3 2 9 1 2 1 -4 9 出 3 2 1 -1 2 -2 2 0 0 0 0
52. 実行例 2020/5/30 線形相補性問題ゼミ③ 54 Lemke’s Method 入 1 3 2 3 0 8 -1 1 -3 1 8 0 3 1 0 1 -2 3 2 13 3 -2 5 -8 13 出 1 2 1 -1 2 -2 2 0 0 0 0
53. 実行例 2020/5/30 線形相補性問題ゼミ③ 55 Lemke’s Method 入 1 3 2 1 0 9 -1/2 1/2 -2 -0.5 9 0 1 0 1 -1 1 1 出 2 5 -1 2 -3 4 5 3 1 1/2 -1/2 1 -1/2 1 0 0 0 0
54. 実行例 2020/5/30 線形相補性問題ゼミ③ 56 Lemke’s Method 入 2 3 2 1 0 13/2 1/2 -1/2 -1/2 -5/2 13/2 出 0 1 0 1 -1 1 1 1 5 -1 2 -3 4 5 3 7/2 -1/2 1/2 -1/2 3/2 7/2 0 0 0 0
55. 実行例 2020/5/30 線形相補性問題ゼミ③ 57 Lemke’s Method 入 2 3 0 1 0 6 1/2 -1 1/2 -3 6 出 2 1 0 1 -1 1 1 1 2 -1 -1 3 1 2 3 3 -1/2 0 1/2 1 3 0 0 0 0
56. アルゴリズム適用条件 アルゴリズム 行列 備考 simple principal pivoting P行列 最小添字 general principal pivoting 列十分行列 --- Lemke any --- 2020/5/30 線形相補性問題ゼミ③ 58
57. まとめ ⚫ ピボットアルゴリズム − 基底解をたどって解を得る − ピボット：基底と非基底を交換する操作 ⚫ ピボット規則 − 交換する基底と非基底を決める規則 − 「何か」を保存・改善するように設計 2020/5/30 線形相補性問題ゼミ③ 59 ４．ピボットアルゴリズム アルゴリズム 実行可能性 相補性 粗相補性 simple principal pivoting × ◦ --- general principal pivoting step by step × ◦ Lemke ◦ × ◦
