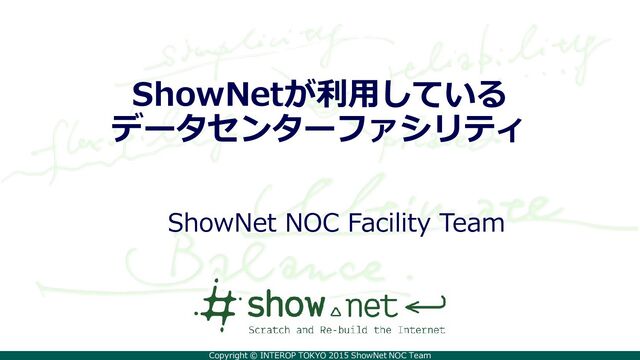

Copyright © INTEROP TOKYO 2015 ShowNet NOC Team ShowNetが利用している データセンターファシリティ
ShowNet NOC Facility Team
Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 2 ShowNetとは
データセンターファシリティ@ShowNet 2015 • Interop会場内で構築・提供されるネットワークのこと • 次世代ネットワークを目に見えるカタチにしたもの • 未来のインターネットインフラを支える基盤技術の 検証の場 • 実験的なネットワークではなく、実際にクリティカルな 環境で運用している • 世界最大のライブデモンストレーション • ShowNetで構築される機材は、すべて出展社からの無償コ ントリビューションである
Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 3 ShowNetで使われるケーブル
データセンターファシリティ@ShowNet 2015 • 光ケーブル • SMF/MMF,SC,LC etc. • UTP • ストレート/クロス、Cat5e,Cat6 etc. • 電源 • AC100V/200V,NEMA5-15,5-20 etc.

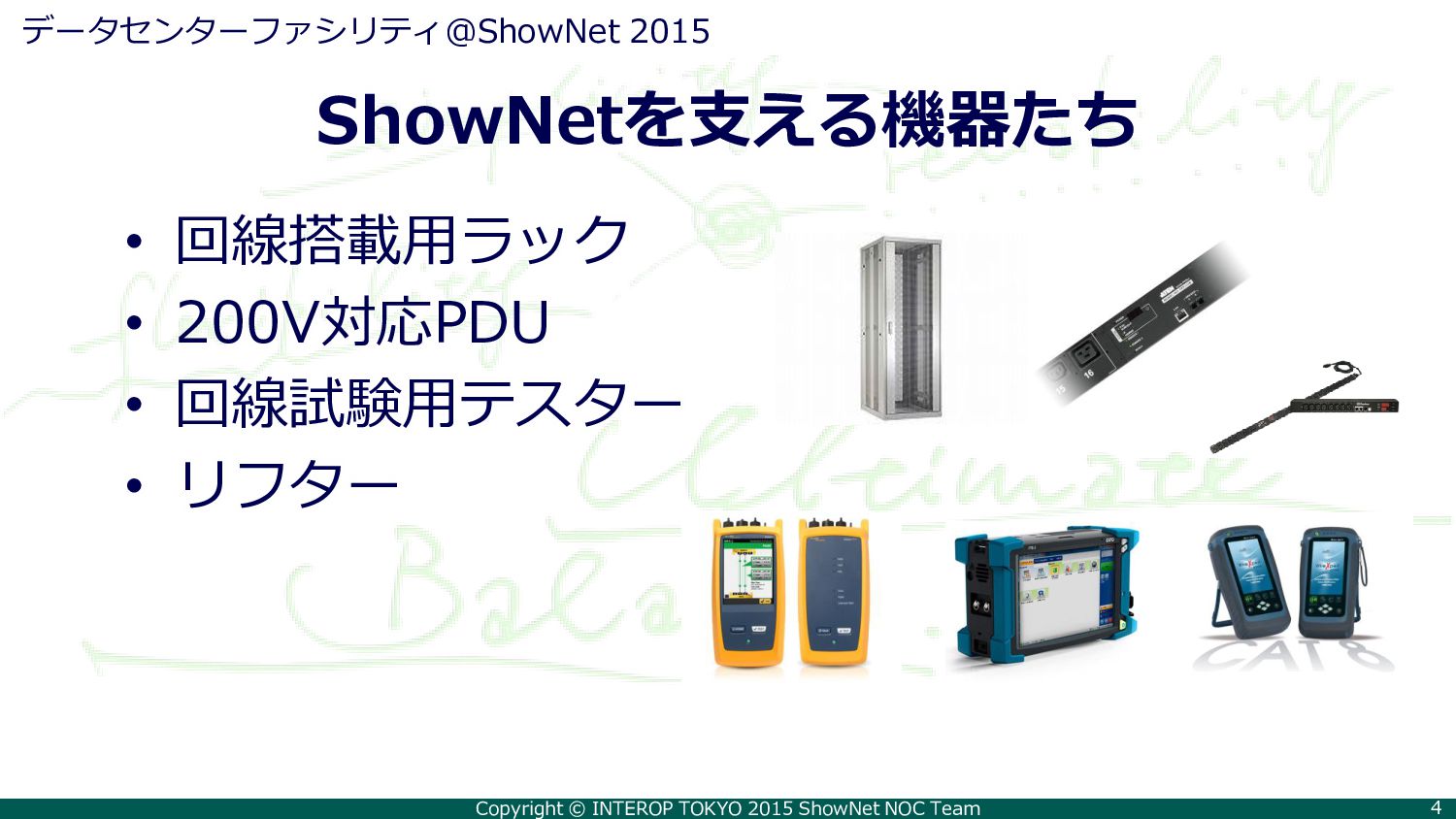

Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 4 ShowNetを支える機器たち
データセンターファシリティ@ShowNet 2015 • 回線搭載用ラック • 200V対応PDU • 回線試験用テスター • リフター
Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 5 ShowNetにおけるファシリティの課題
⚫ 空調 ➢ 空調設備が不十分 ➢ SWやサーバーなどが 高密度搭載となる ➢ 排熱・吸気の調整が むずかしい データセンターファシリティ@ShowNet 2015 イベントネットワークという特殊環境 ⚫ 電源 ➢ 電源仕様が様々 ➢ コネクタ形状も様々
Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 6 空調を見直してみる
• DC事業者は更なるCO2削減を義務付けられ ることになる(東京都温室効果ガス排出量総量削減義務) • 冷却に関わるコストの削減
Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 7 ファシリティーチームの使命
データセンターファシリティ@ShowNet 2015 通常のDC運用と異なる特殊な環境下でも、 安定的なネットワークを提供することが 我々ファシリティーチームの使命である。
Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 8 NOCラック裏面

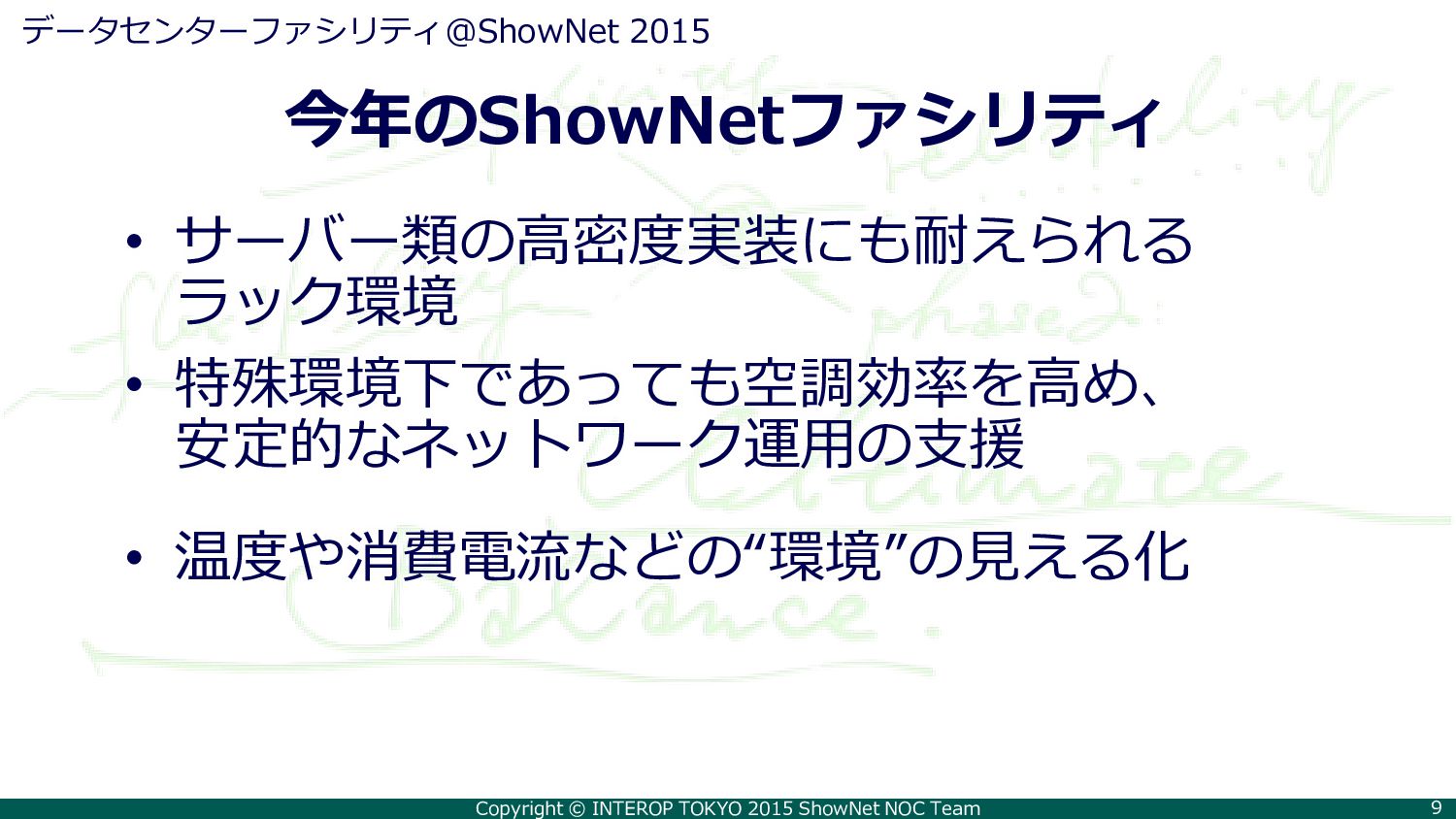

Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 9 今年のShowNetファシリティ
データセンターファシリティ@ShowNet 2015 • サーバー類の高密度実装にも耐えられる ラック環境 • 特殊環境下であっても空調効率を高め、 安定的なネットワーク運用の支援 • 温度や消費電流などの“環境”の見える化
Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 10 ラック環境改善
データセンターファシリティ@ShowNet 2015 STEP1 • 発熱量が多いサーバーやSWは幅広ラックへ搭載 STEP2 • 気流解析、エアフローの調整 STEP3 • センサー類を活用したデータ収集

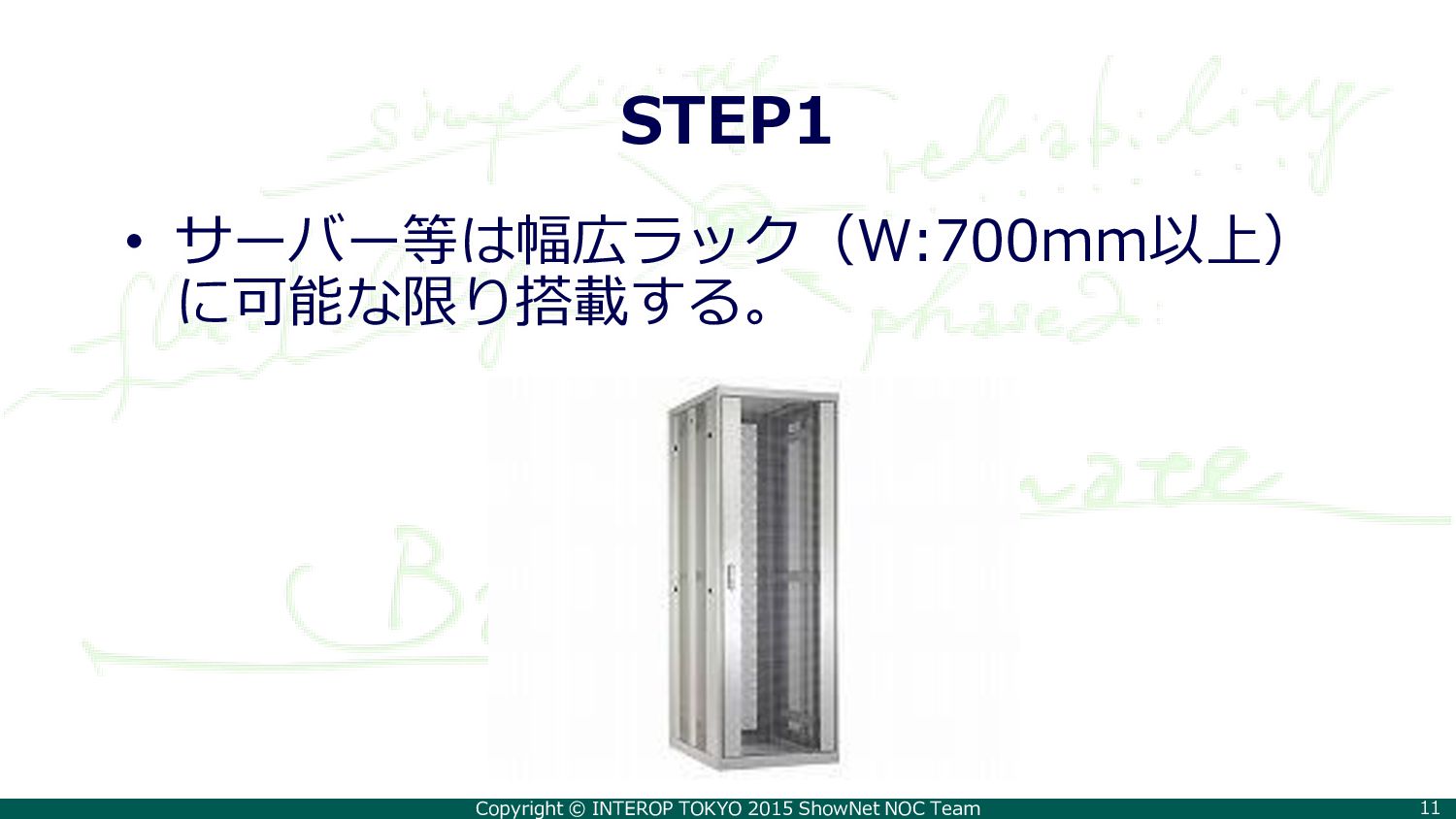

Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 11 STEP1
• サーバー等は幅広ラック(W:700mm以上) に可能な限り搭載する。
Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 12 STEP2-1
• シミュレーションツール による気流解析 (TileFlow Japan様) • サーモメータによる 実地測定(フルークネットワークス様)
Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 13 STEP2-2
• ラック内の排気、吸気の流れを作る データセンターファシリティ@ShowNet 2015
Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 14 STEP3
空気の流れを知る • 各種センサー類を使用したデータ収集 • 温度センサー • 電流センサー • 湿度センサー

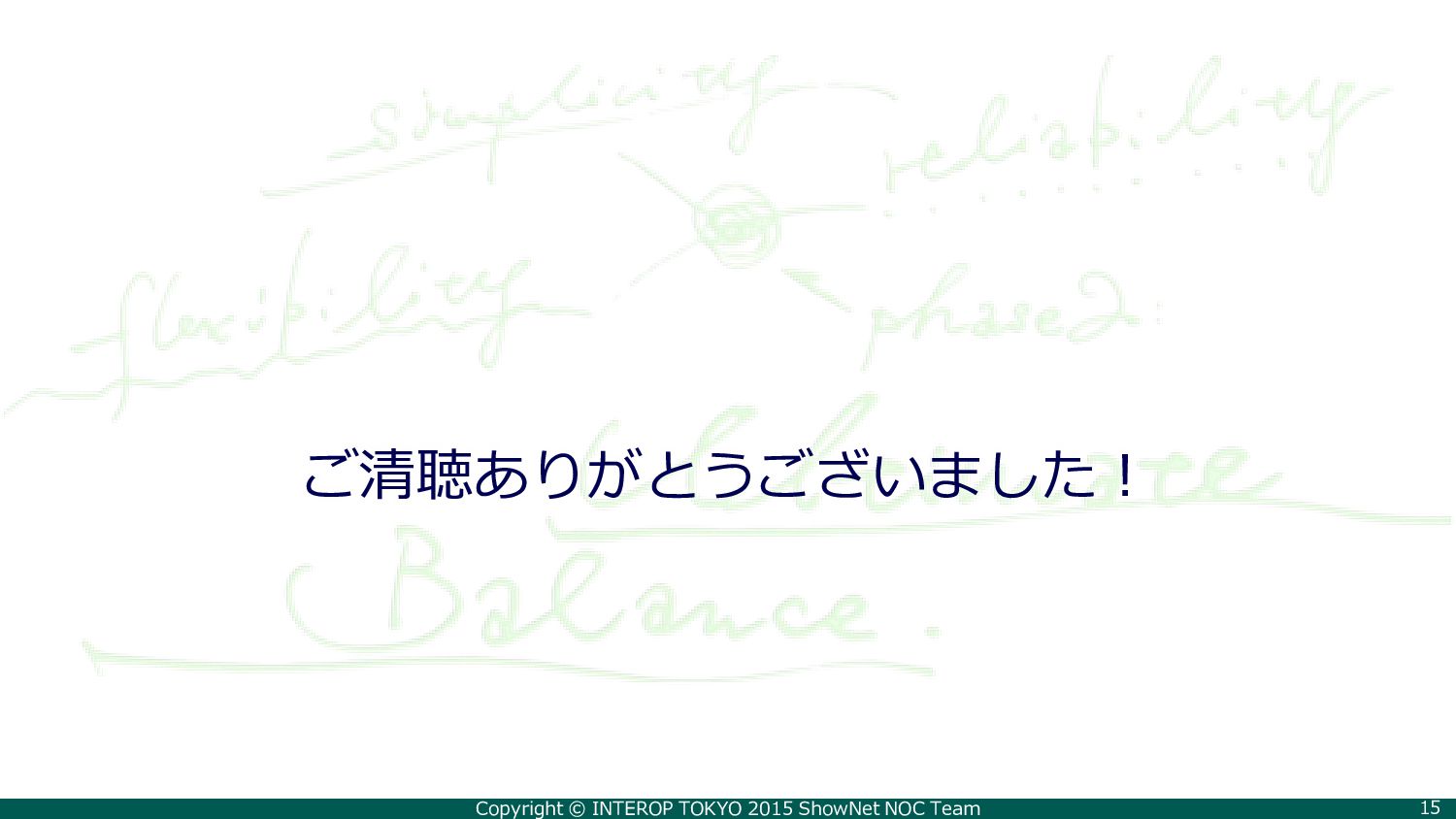

Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 15 ご清聴ありがとうございました!
