1. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 1 無線 / 運用監視 ShowNet NOC Wireless Team Monitoring Team

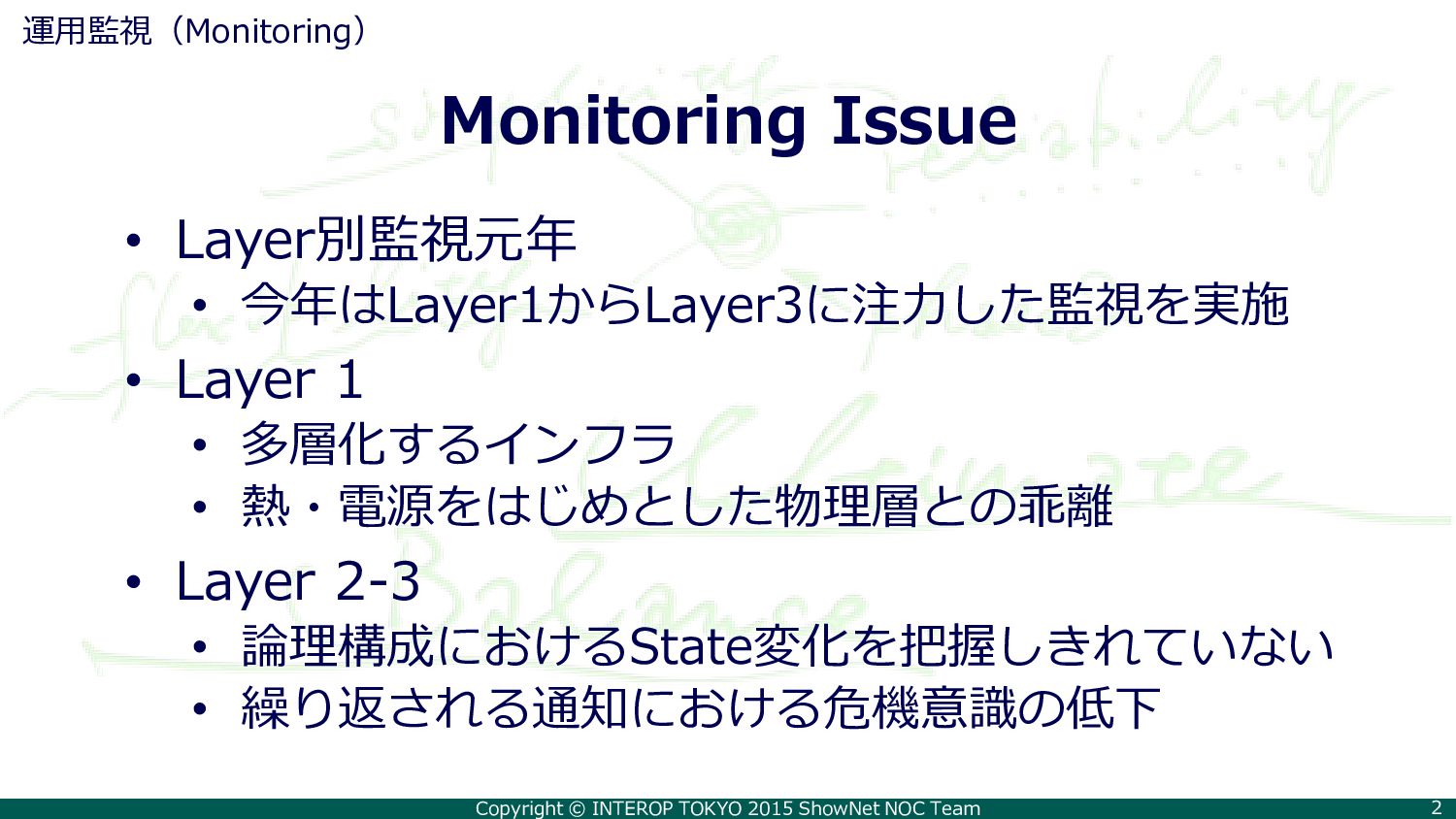

2. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 2 Monitoring Issue 運用監視（Monitoring） • Layer別監視元年 • 今年はLayer1からLayer3に注力した監視を実施 • Layer 1 • 多層化するインフラ • 熱・電源をはじめとした物理層との乖離 • Layer 2-3 • 論理構成におけるState変化を把握しきれていない • 繰り返される通知における危機意識の低下

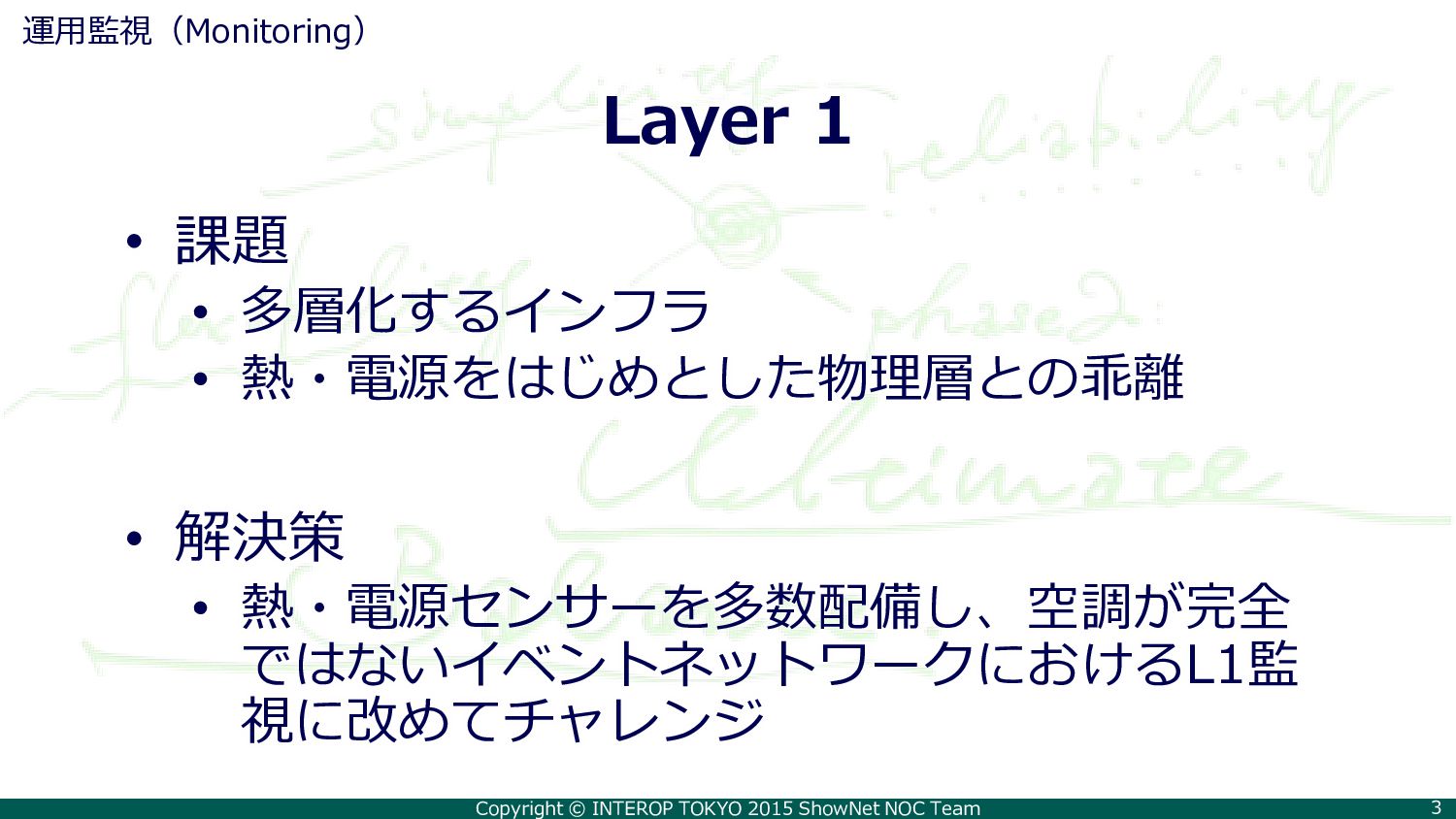

3. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 3 Layer 1 運用監視（Monitoring） • 課題 • 多層化するインフラ • 熱・電源をはじめとした物理層との乖離 • 解決策 • 熱・電源センサーを多数配備し、空調が完全 ではないイベントネットワークにおけるL1監 視に改めてチャレンジ
4. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 4 ShowNetでのファシリティ環境 運用監視（Monitoring）/Layer1 • 様々な機器構成によりラック内で は複雑な熱量バランス環境 • 様々な電圧、電源コンセント形状 が混在 涼しい ラック 熱溜まりの あるラック

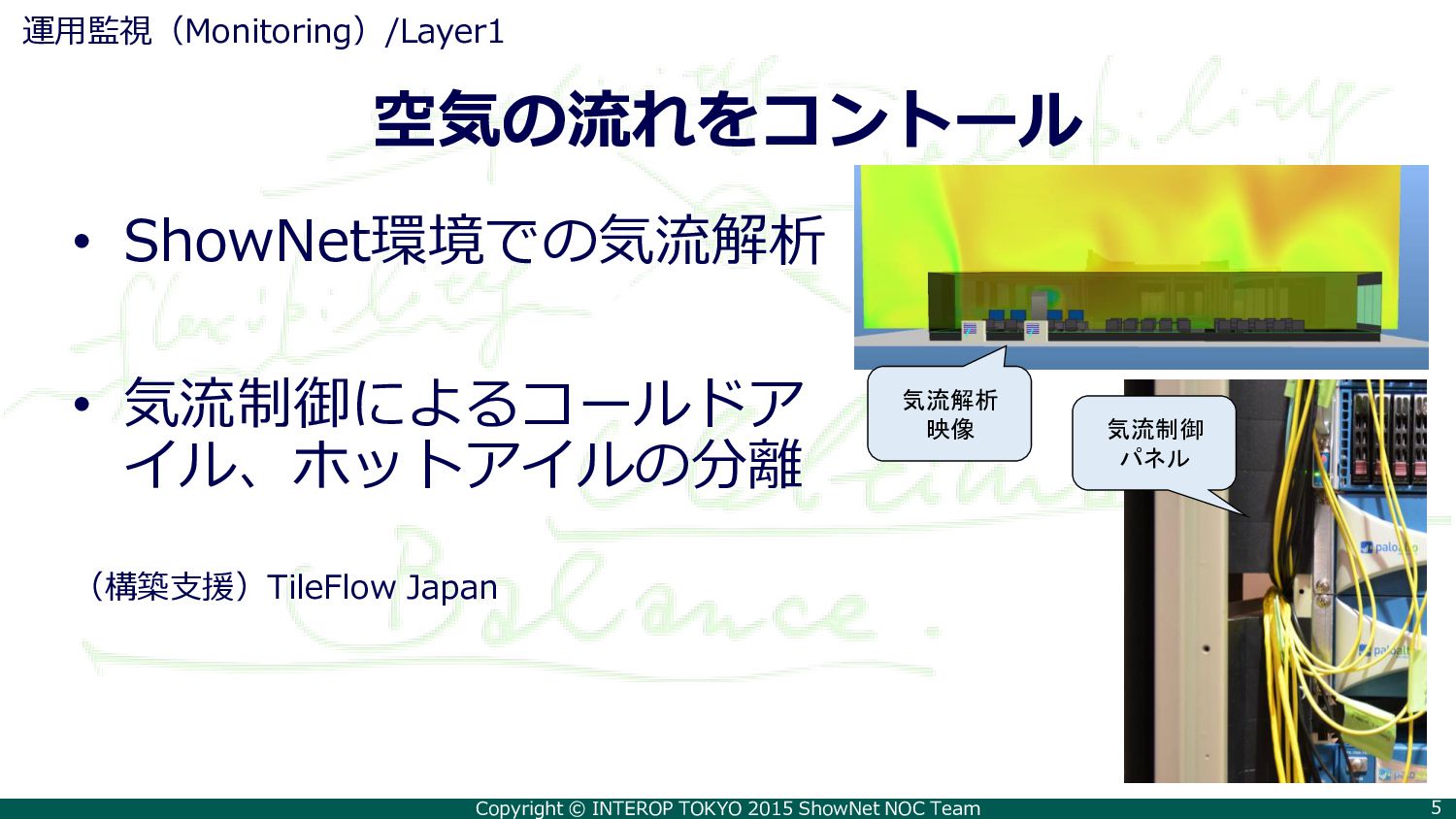

5. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 5 空気の流れをコントール 運用監視（Monitoring）/Layer1 • ShowNet環境での気流解析 • 気流制御によるコールドア イル、ホットアイルの分離 （構築支援）TileFlow Japan 気流制御 パネル 気流解析 映像

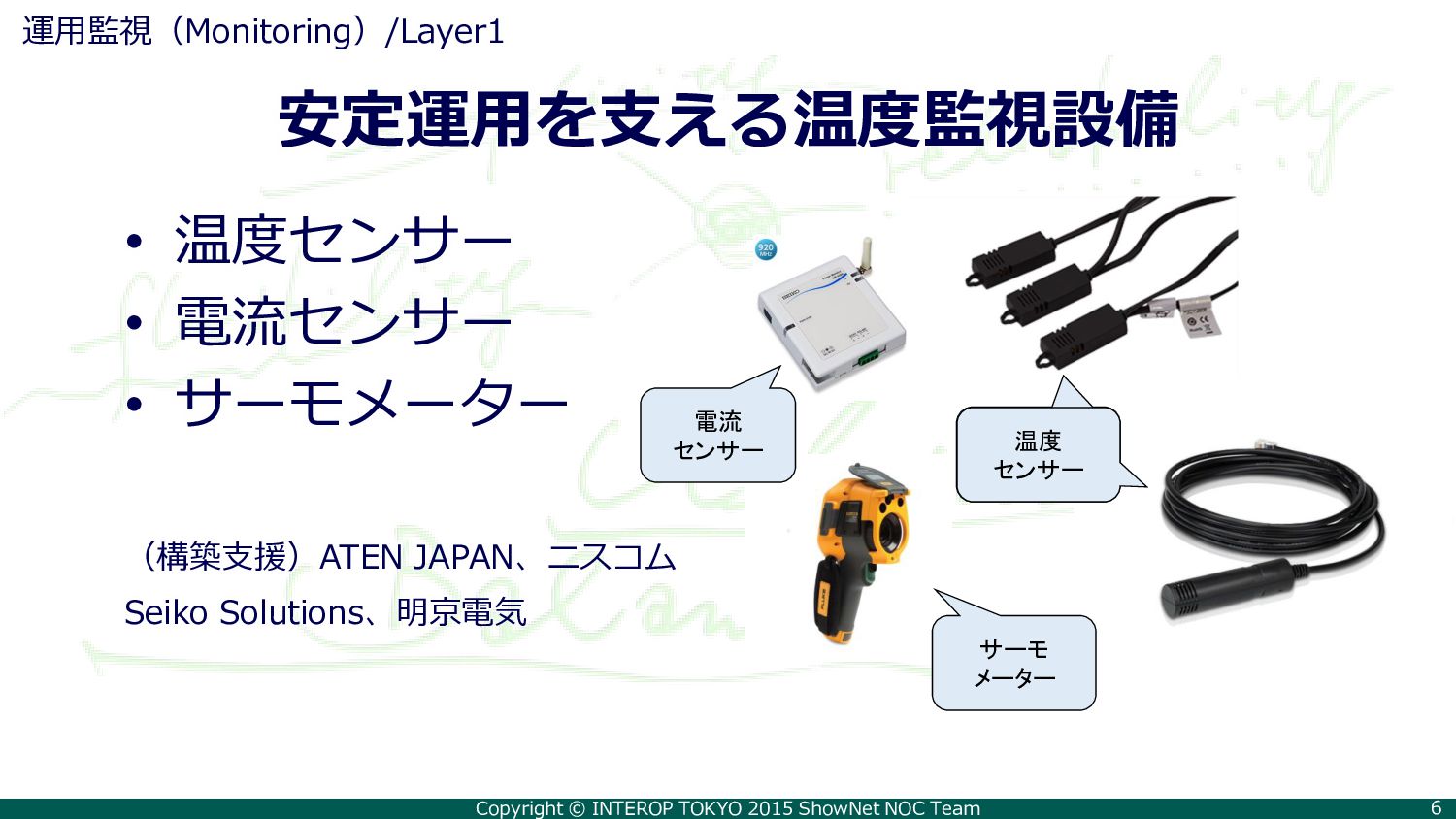

6. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 6 安定運用を支える温度監視設備 運用監視（Monitoring）/Layer1 • 温度センサー • 電流センサー • サーモメーター （構築支援）ATEN JAPAN、ニスコム Seiko Solutions、明京電気 サーモ メーター サーモ センサー 温度 センサー 電流 センサー
7. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 7 運用監視（Monitoring）/Layer1 • 装置搭載用ラック • 200V対応PDU • 回線試験用テスター各種 （構築支援）シュナイダー、Get It、 ATEN JAPAN、ニスコム、明京電気 19インチ ラック PDU等 電源設備 ShowNet基盤を支える機器達 物理回線構築に欠かせない 各種テスター類

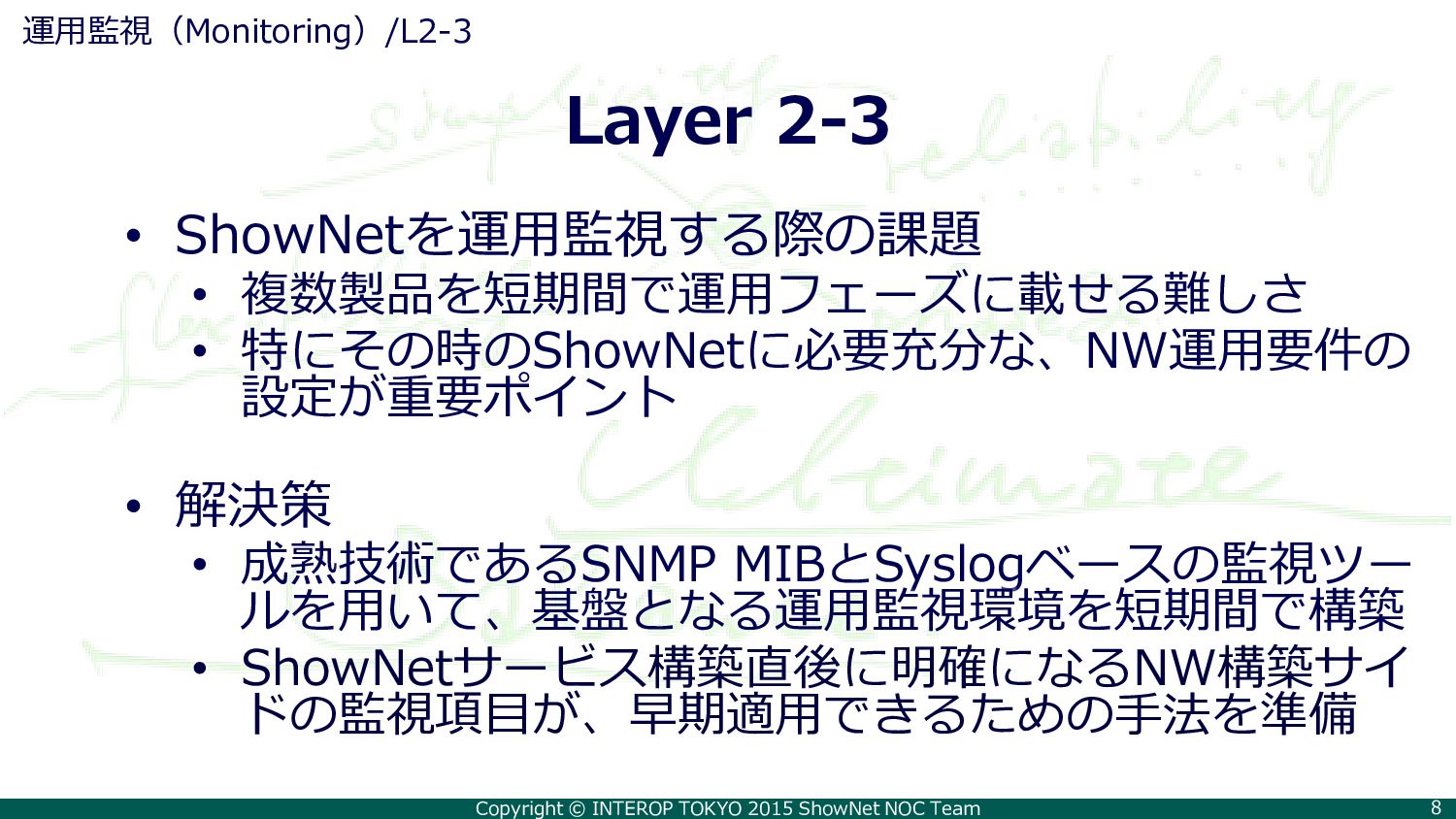

8. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 8 Layer 2-3 運用監視（Monitoring）/L2-3 • ShowNetを運用監視する際の課題 • 複数製品を短期間で運用フェーズに載せる難しさ • 特にその時のShowNetに必要充分な、NW運用要件の 設定が重要ポイント • 解決策 • 成熟技術であるSNMP MIBとSyslogベースの監視ツー ルを用いて、基盤となる運用監視環境を短期間で構築 • ShowNetサービス構築直後に明確になるNW構築サイ ドの監視項目が、早期適用できるための手法を準備
9. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 11 運用監視コントリビューション 運用監視（Monitoring） • セイコーソリューションズ / Green Talk • Zabbix ファシリティ監視 • Zabbix • アイビーシー / System Answer G2 統合監視(主にSNMPベース) • ジュピターテクノロジー / Nagios Log Server • ヴイエムウェア / LogInsight Syslog監視・可視化 • ロジックベイン / Net LineDancer • ゾーホージャパン / ManageEngine DeviceExpert Config 管理 • 富士通九州ネットワークテクノロジーズ / NXS-TVL 運用管理ネットワーク監視
10. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team Interopの無線LAN向け電波環境 無線（Wireless） AP AP AP AP AP AP デバイス数とカバーエリアをメインに設 計 AP AP AP AP AP AP AP AP AP AP AP AP 持ち込まれたデバイスと会場設置APの電波で、 通信に使える周波数帯が限られる
11. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team Interopの無線LAN向け電波環境 無線（Wireless） AP AP AP AP AP AP AP AP AP AP AP 1. ノイズ対策のためAP間隔をあけて余裕を持たせる 2. サービス提供したい場所には特殊アンテナを設置してより良い無線LAN環境を作る AP AP AP AP Interopの無線LAN設計 一般的な無線LAN設計
12. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team Interopの無線LAN向け電波環境 無線（Wireless） 3. サービス提供したい場所では特殊アンテナの特性を利用してカバレッジにメリハリをつける AP AP AP AP AP AP AP AP AP AP AP AP
13. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team Solution 無線（Wireless） • 特殊アンテナ ➢ LCX(漏洩同軸)ケーブル ✓アクセスコーナー ✓各ホールバルコニー ➢ スタジアムアンテナ ✓Hall 4-6 CatWalk • 無線環境の調査 ➢ QoE測定 ➢ ノイズ源の調査 スタジアム アンテナ(表) スタジアム アンテナ(裏) LCX(漏洩同軸)ケーブル 無線環境の調査画面
14. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team To Be 無線（Wireless） • 混雑した環境で利用す るための新しい規格 • さらなるスループット の高速化 ➢ IEEE802.11ac ✓phase 1：1.3Gbps ✓phase 2：3Gbps超 ➢ IEEE802.11ad ： 1995 2000 2005 2010 2015 801.11 11b .11a .11g .11n .11ad .11ac .11ax 100G 10G 1G 100M 10M 1M
15. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 将来のUse Case 無線（Wireless） • 2020 public space • 災害時の迅速な通信 手段の提供
