【ShowNet 2026 展示会場内説明スライド】モニタリング

AIと多様な観測データによるネットワーク運用革新

・監視製品とLLMの協調運用への挑戦
・ネットワーク品質からユーザ体験までを可視化する統合監視
・幅広い観測技術を組み合わせた次世代モニタリング

Transcript

1. モニタリング

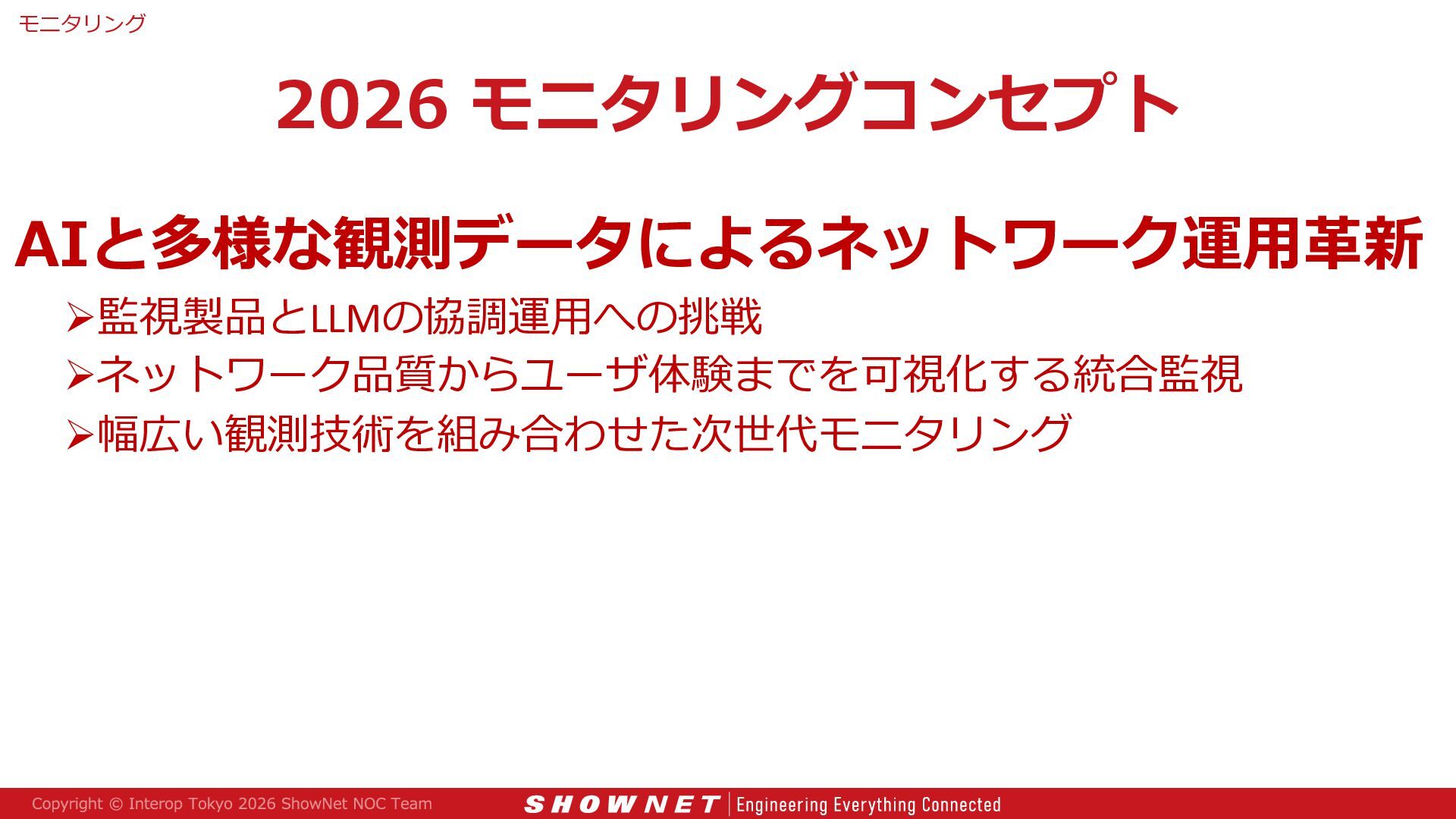

2. モニタリング 2026 モニタリングコンセプト AIと多様な観測データによるネットワーク運用革新 監視製品とLLMの協調運用への挑戦 ネットワーク品質からユーザ体験までを可視化する統合監視 幅広い観測技術を組み合わせた次世代モニタリング

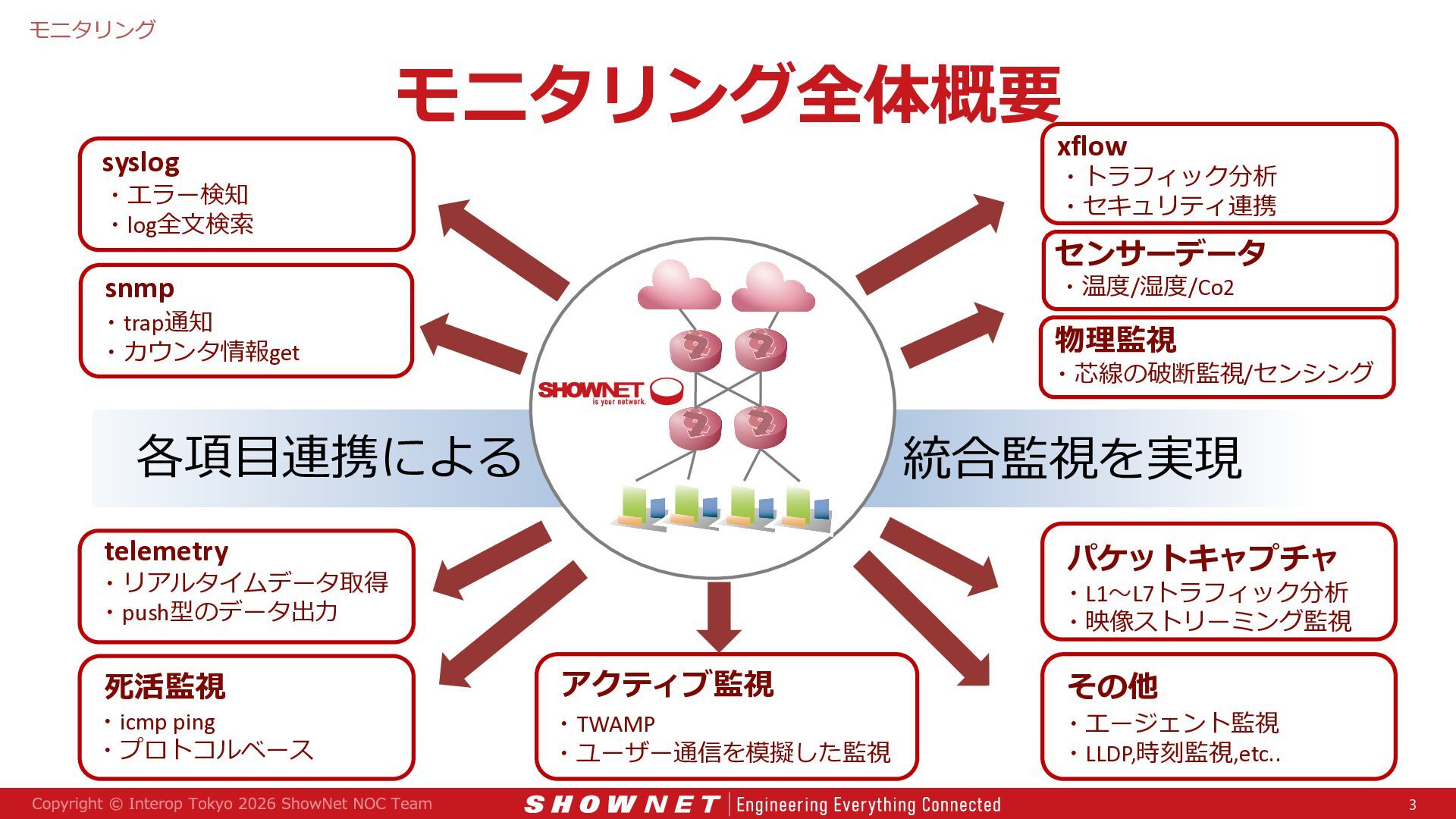

3. モニタリング syslog モニタリング全体概要 xflow ・トラフィック分析 ・セキュリティ連携 ・エラー検知 ・log全文検索 センサーデータ snmp ・温度/湿度/Co2 ・trap通知 ・カウンタ情報get 物理監視 ・芯線の破断監視/センシング 各項目連携による 統合監視を実現 telemetry パケットキャプチャ ・リアルタイムデータ取得 ・push型のデータ出力 死活監視 ・icmp ping ・プロトコルベース ・L1〜L7トラフィック分析 ・映像ストリーミング監視 アクティブ監視 ・TWAMP ・ユーザー通信を模擬した監視 その他 ・エージェント監視 ・LLDP,時刻監視,etc.. 3

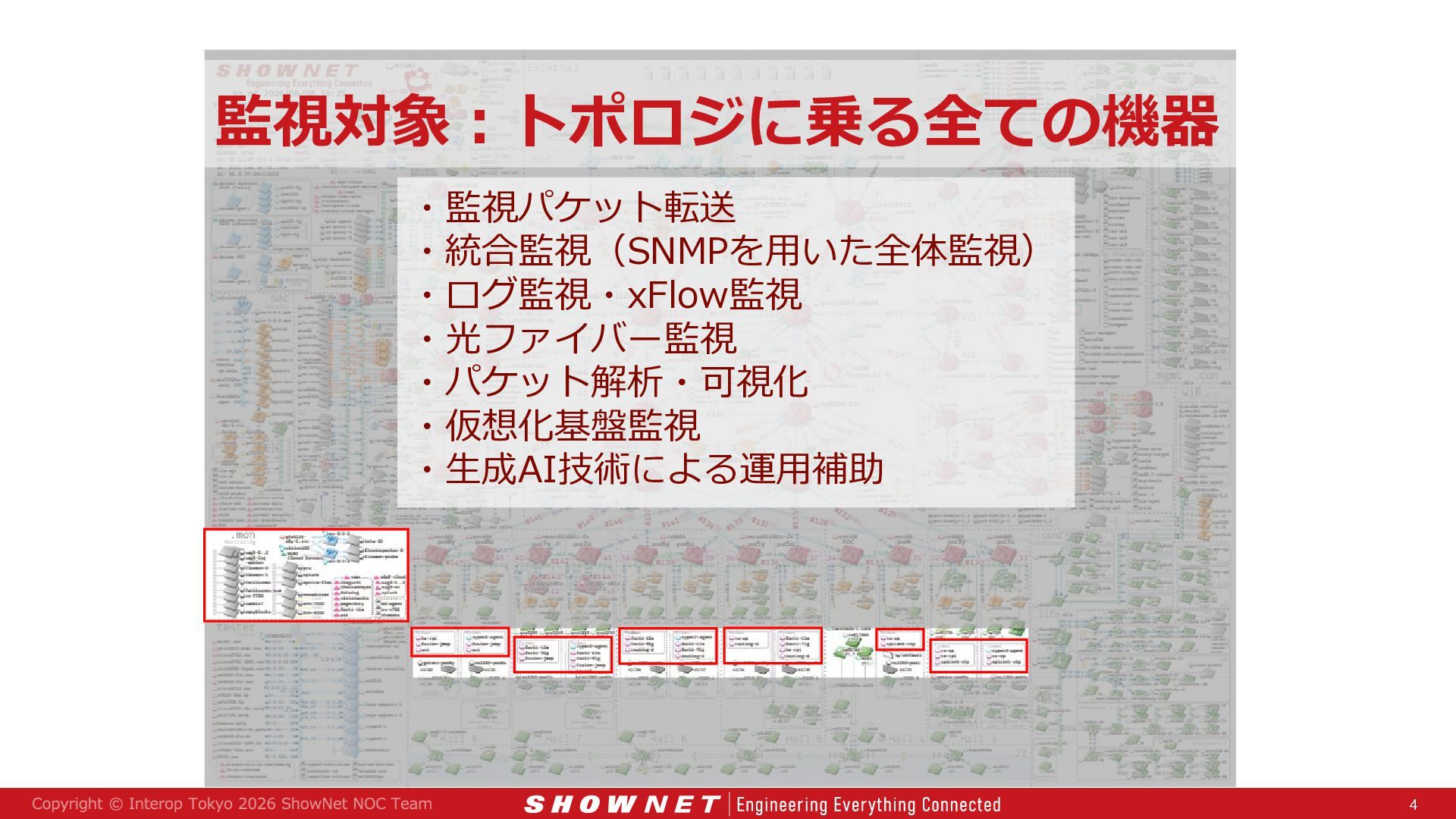

4. 監視対象：トポロジに乗る全ての機器 ・監視パケット転送 ・統合監視（SNMPを用いた全体監視） ・ログ監視・xFlow監視 ・光ファイバー監視 ・パケット解析・可視化 ・仮想化基盤監視 ・生成AI技術による運用補助 4

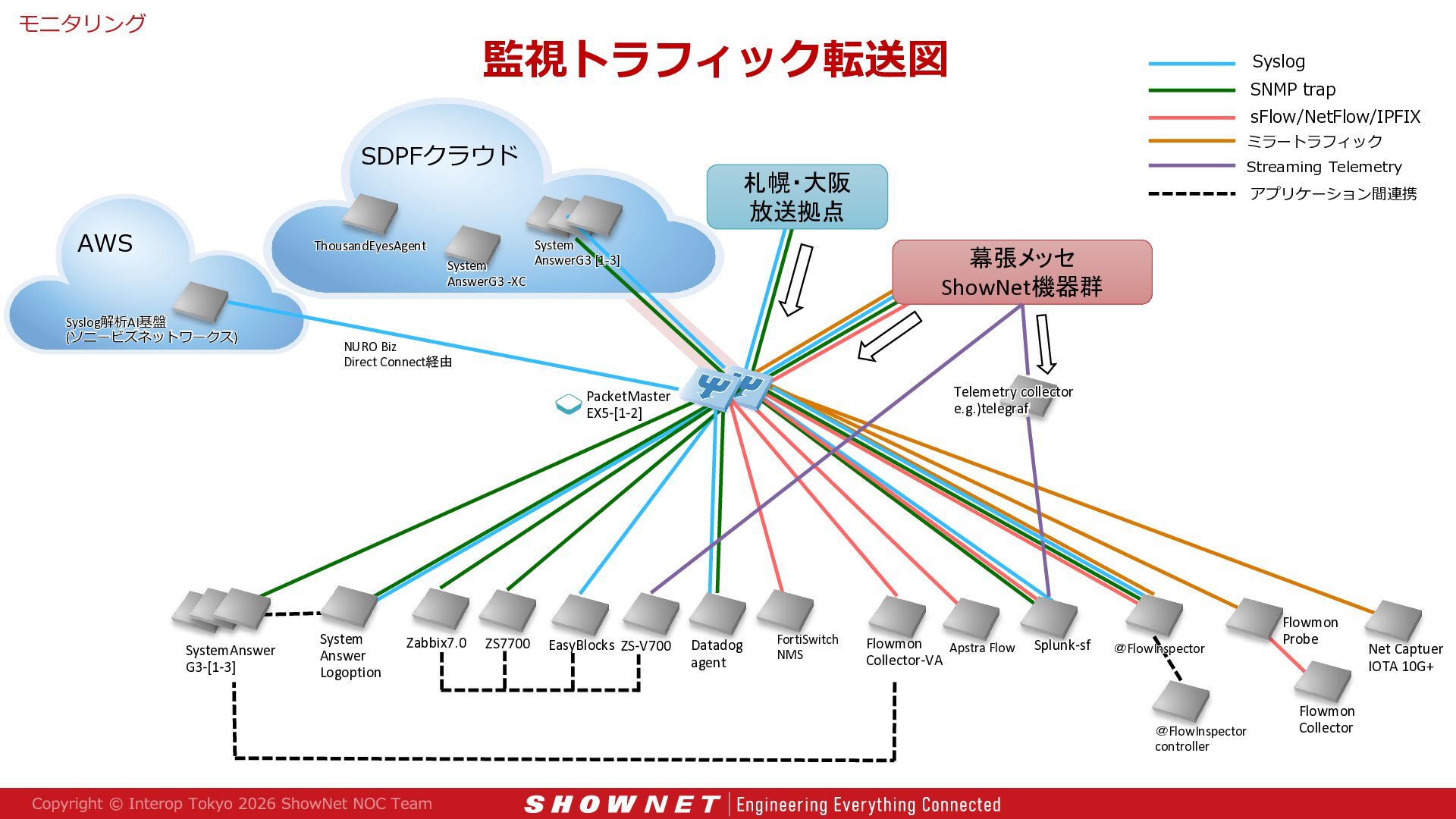

5. モニタリング 監視トラフィック転送図 Syslog SNMP trap sFlow/NetFlow/IPFIX ミラートラフィック SDPFクラウド AWS ThousandEyesAgent Syslog解析AI基盤 (ソニービズネットワークス) System アプリケーション間連携 幕張メッセ ShowNet機器群 AnswerG3 [1-3] System AnswerG3 -XC NURO Biz Direct Connect経由 Telemetry collector e.g.)telegraf PacketMaster EX5-[1-2] SystemAnswer G3-[1-3] Streaming Telemetry 札幌・大阪 放送拠点 System Answer Logoption Zabbix7.0 ZS7700 EasyBlocks ZS-V700 Datadog agent FortiSwitch NMS Flowmon Apstra Flow Collector-VA Splunk-sf ＠FlowInspector ＠FlowInspector controller Flowmon Probe Flowmon Collector Net Captuer IOTA 10G+

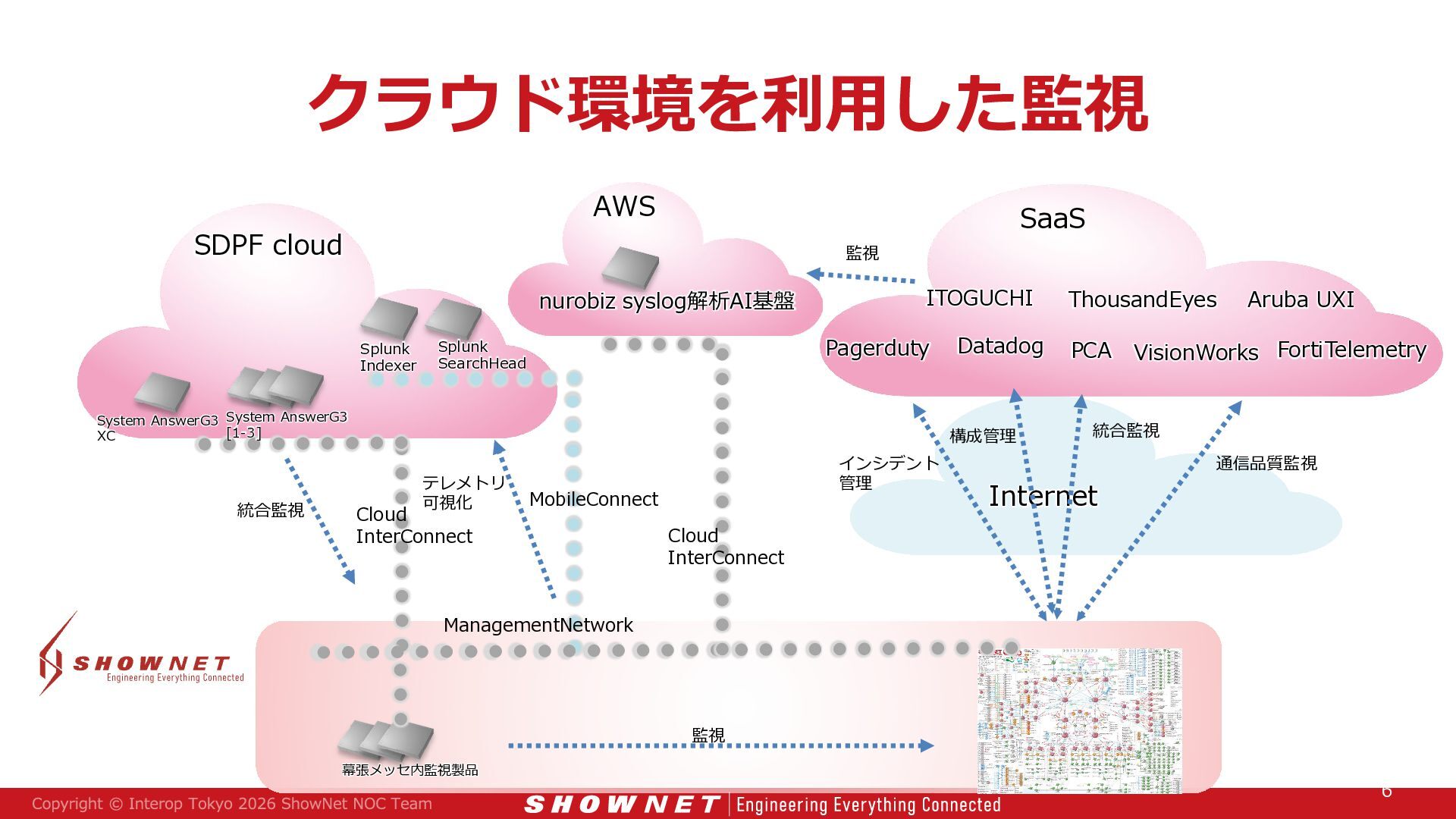

6. クラウド環境を利用した監視 AWS SDPF cloud SaaS 監視 nurobiz syslog解析AI基盤 Splunk Indexer ITOGUCHI Pagerduty Splunk SearchHead System AnswerG3 System AnswerG3 [1-3] XC 統合監視 Datadog 構成管理 テレメトリ 可視化 Cloud InterConnect インシデント 管理 MobileConnect ThousandEyes PCA Aruba UXI VisionWorks FortiTelemetry 統合監視 Internet 通信品質監視 Cloud InterConnect ManagementNetwork 監視 幕張メッセ内監視製品 6 6

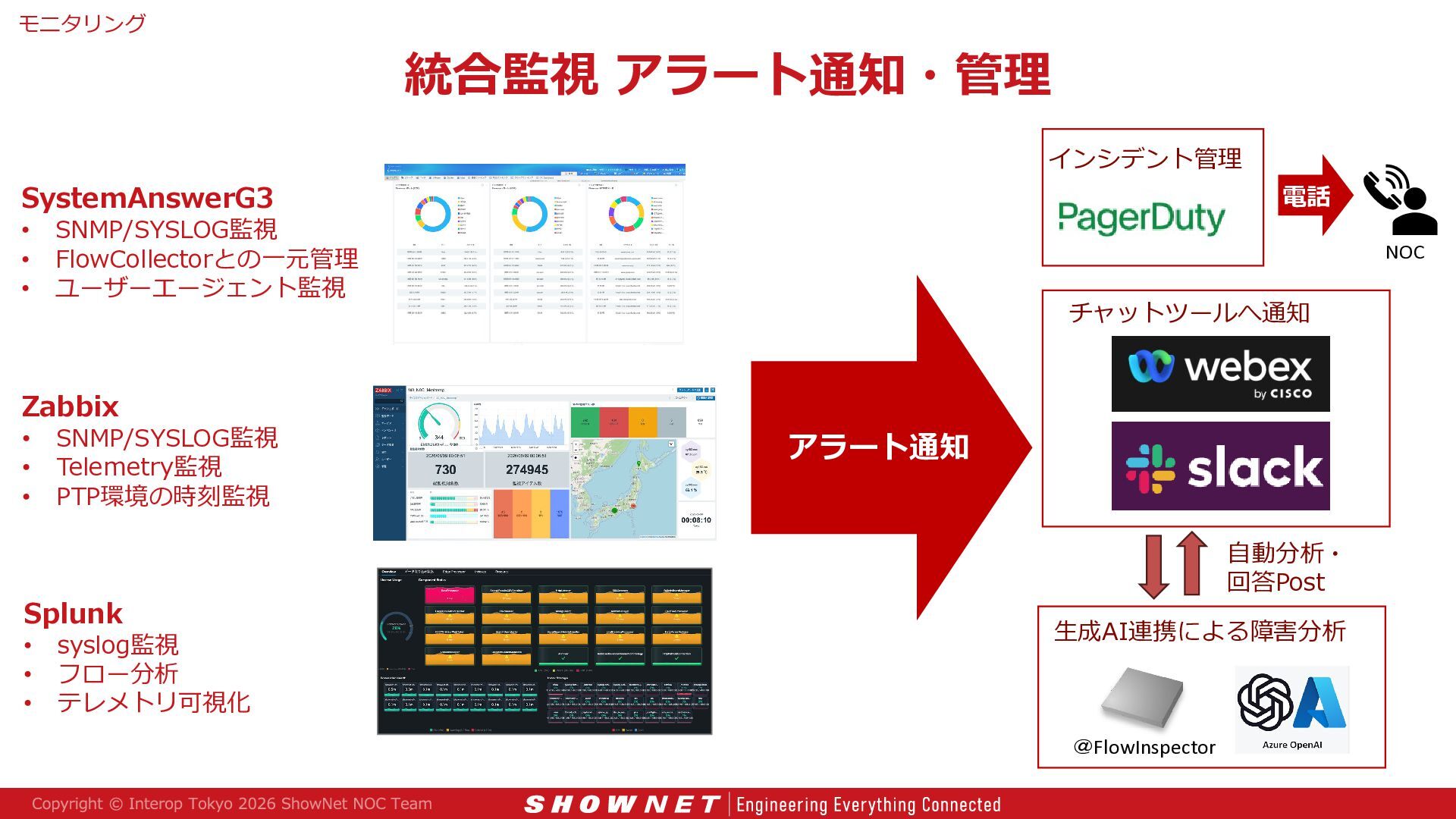

7. モニタリング 統合監視 アラート通知・管理 インシデント管理 SystemAnswerG3 • • • SNMP/SYSLOG監視 FlowCollectorとの一元管理 ユーザーエージェント監視 Zabbix • • • SNMP/SYSLOG監視 Telemetry監視 PTP環境の時刻監視 Splunk • • • 電話 syslog監視 フロー分析 テレメトリ可視化 NOC チャットツールへ通知 アラート通知 自動分析・ 回答Post 生成AI連携による障害分析 ＠FlowInspector

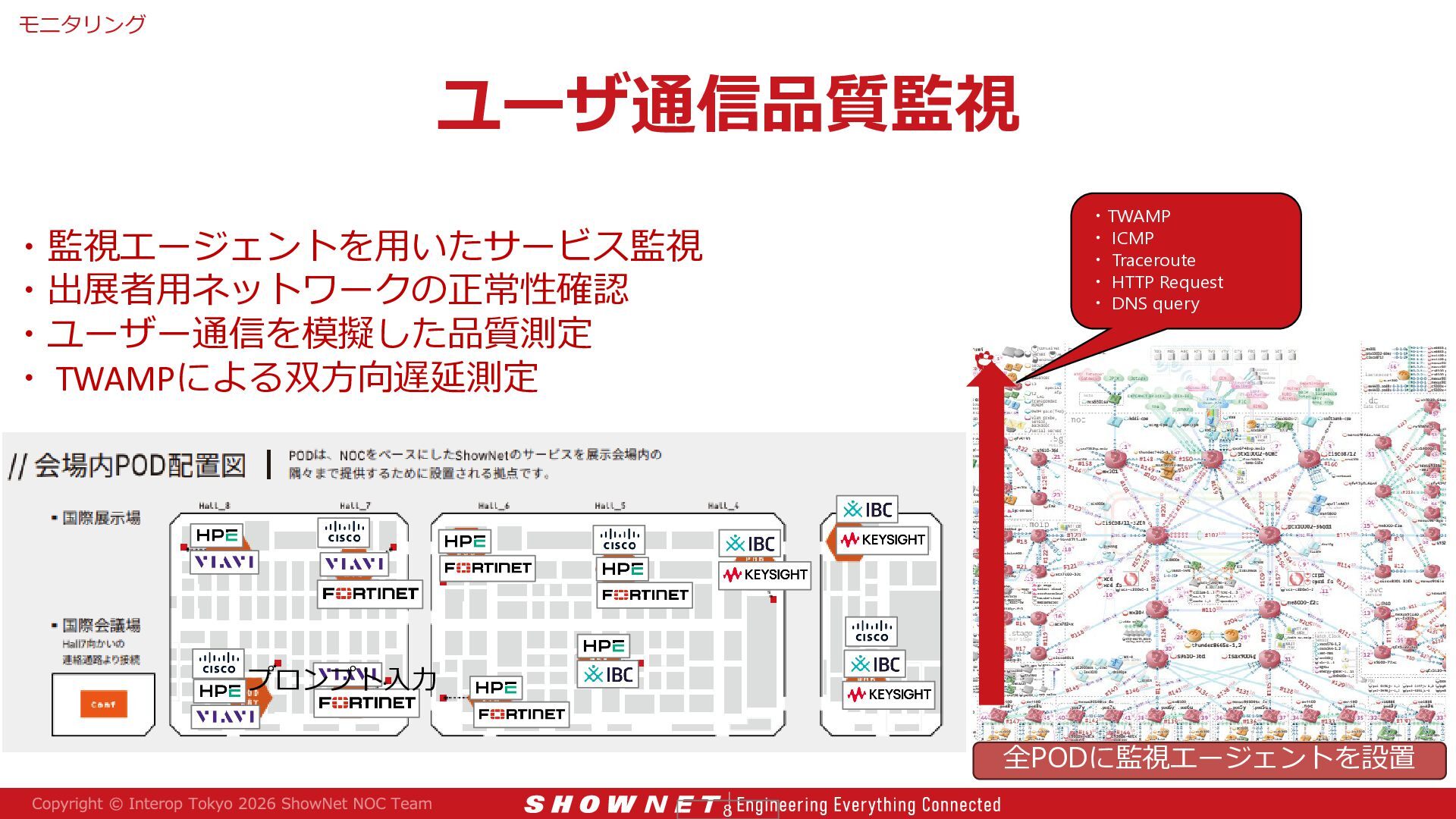

8. モニタリング ユーザ通信品質監視 ・TWAMP ・ ICMP ・ Traceroute ・ HTTP Request ・ DNS query ・監視エージェントを用いたサービス監視 ・出展者用ネットワークの正常性確認 ・ユーザー通信を模擬した品質測定 ・ TWAMPによる双方向遅延測定 プロンプト入力 全PODに監視エージェントを設置 8

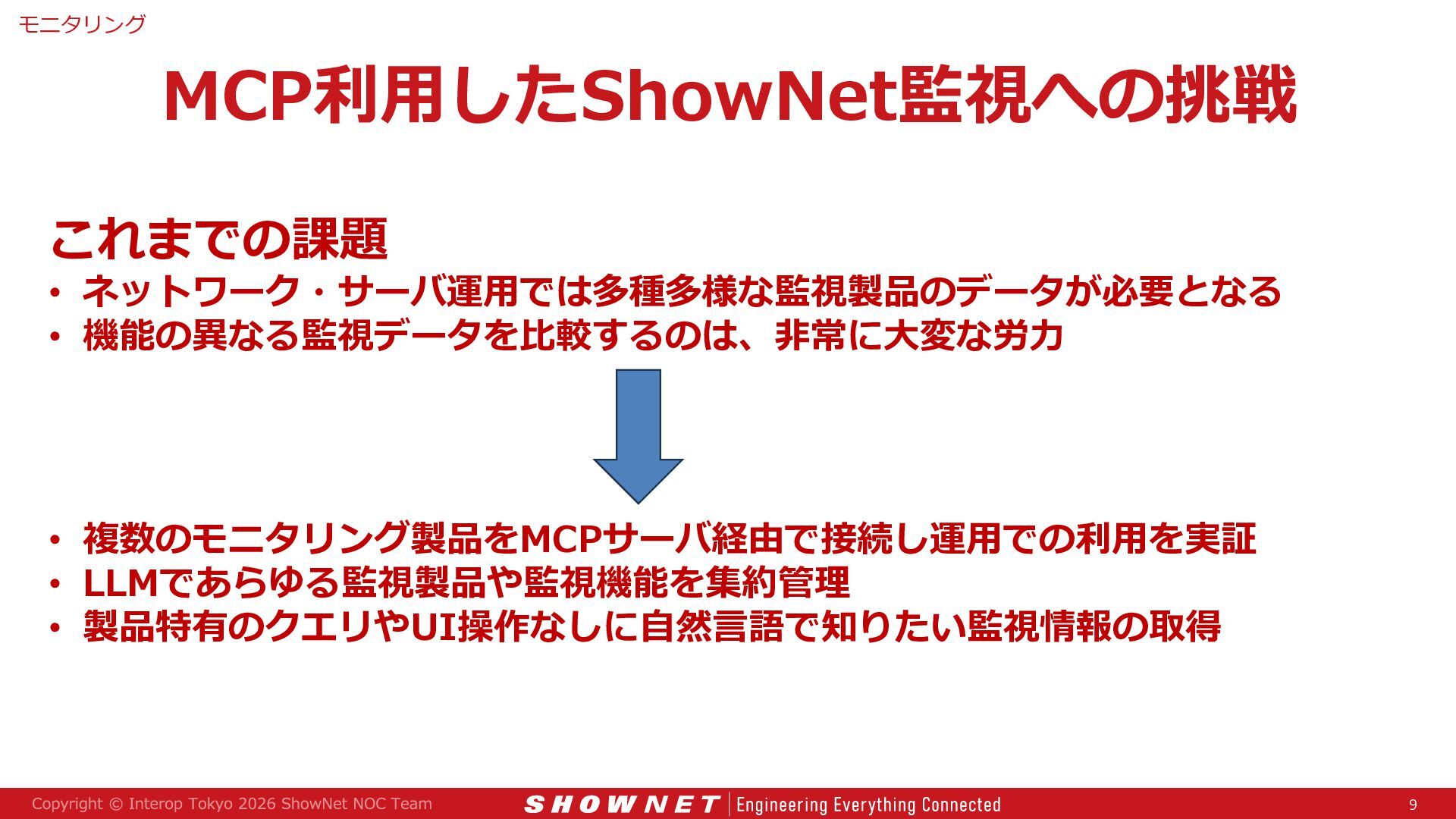

9. モニタリング MCP利用したShowNet監視への挑戦 これまでの課題 • ネットワーク・サーバ運用では多種多様な監視製品のデータが必要となる • 機能の異なる監視データを比較するのは、非常に大変な労力 • 複数のモニタリング製品をMCPサーバ経由で接続し運用での利用を実証 • LLMであらゆる監視製品や監視機能を集約管理 • 製品特有のクエリやUI操作なしに自然言語で知りたい監視情報の取得 9

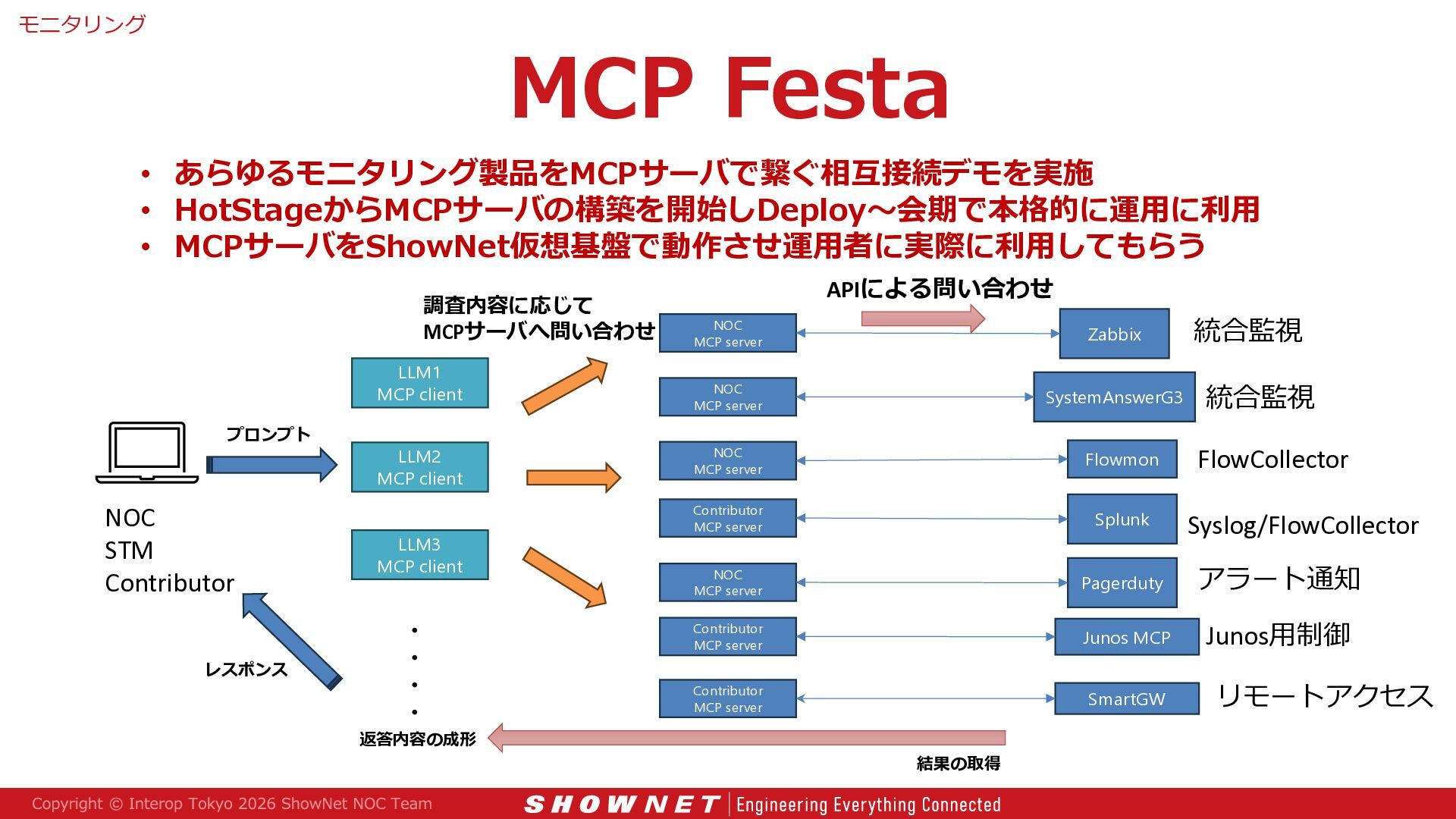

10. モニタリング MCP Festa • あらゆるモニタリング製品をMCPサーバで繋ぐ相互接続デモを実施 • HotStageからMCPサーバの構築を開始しDeploy〜会期で本格的に運用に利用 • MCPサーバをShowNet仮想基盤で動作させ運用者に実際に利用してもらう 調査内容に応じて MCPサーバへ問い合わせ LLM1 MCP client プロンプト NOC STM Contributor LLM3 MCP client ・・・・ レスポンス LLM2 MCP client 返答内容の成形 APIによる問い合わせ NOC MCP server Zabbix 統合監視 NOC MCP server SystemAnswerG3 統合監視 NOC MCP server Flowmon FlowCollector Contributor MCP server Splunk Syslog/FlowCollector NOC MCP server Pagerduty アラート通知 Contributor MCP server Junos MCP Junos用制御 Contributor MCP server SmartGW リモートアクセス 結果の取得
11. 協力いただいたコントリビュータさま ※50音順 11
