1. LSM-Tree shu-kita
2. 自己紹介 • 出身 ◦ 大阪府枚方市 ◦ 3年前から札幌住み • 業務 ◦ SIer ◦ デバイスドライバ関係 • 趣味 ◦ テニス、フットサルやってます ◦ お笑いが好きです

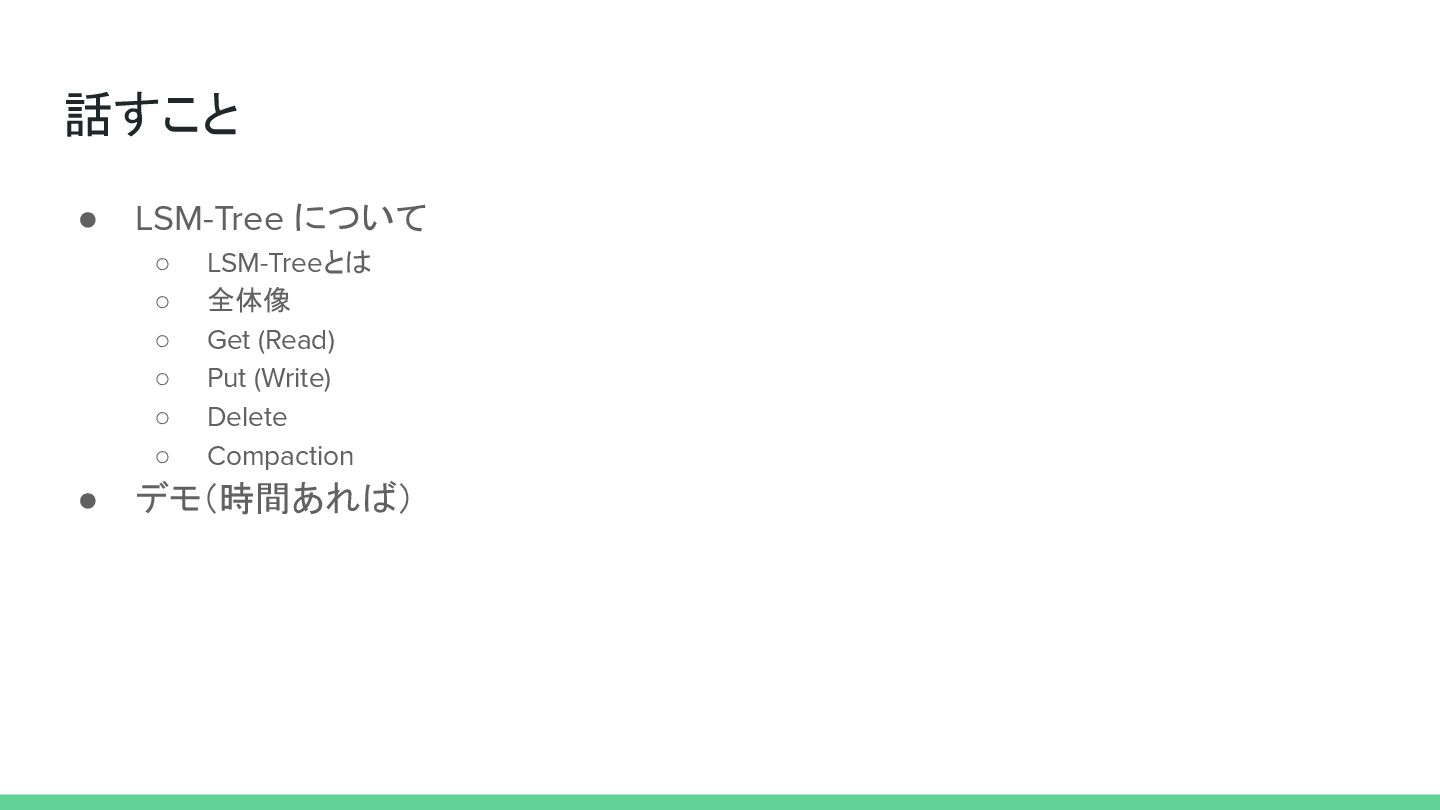

3. 話すこと • LSM-Tree について ◦ LSM-Treeとは ◦ 全体像 ◦ Get (Read) ◦ Put (Write) ◦ Delete ◦ Compaction • デモ（時間あれば）
4. LSM-Treeとは データベースで使用されるストレージエンジンの一種 特徴 • NoSQLデータベースで使用されることが多い ◦ Cassandra, HBase など • 書き込みの負荷が高いワークロードに適している

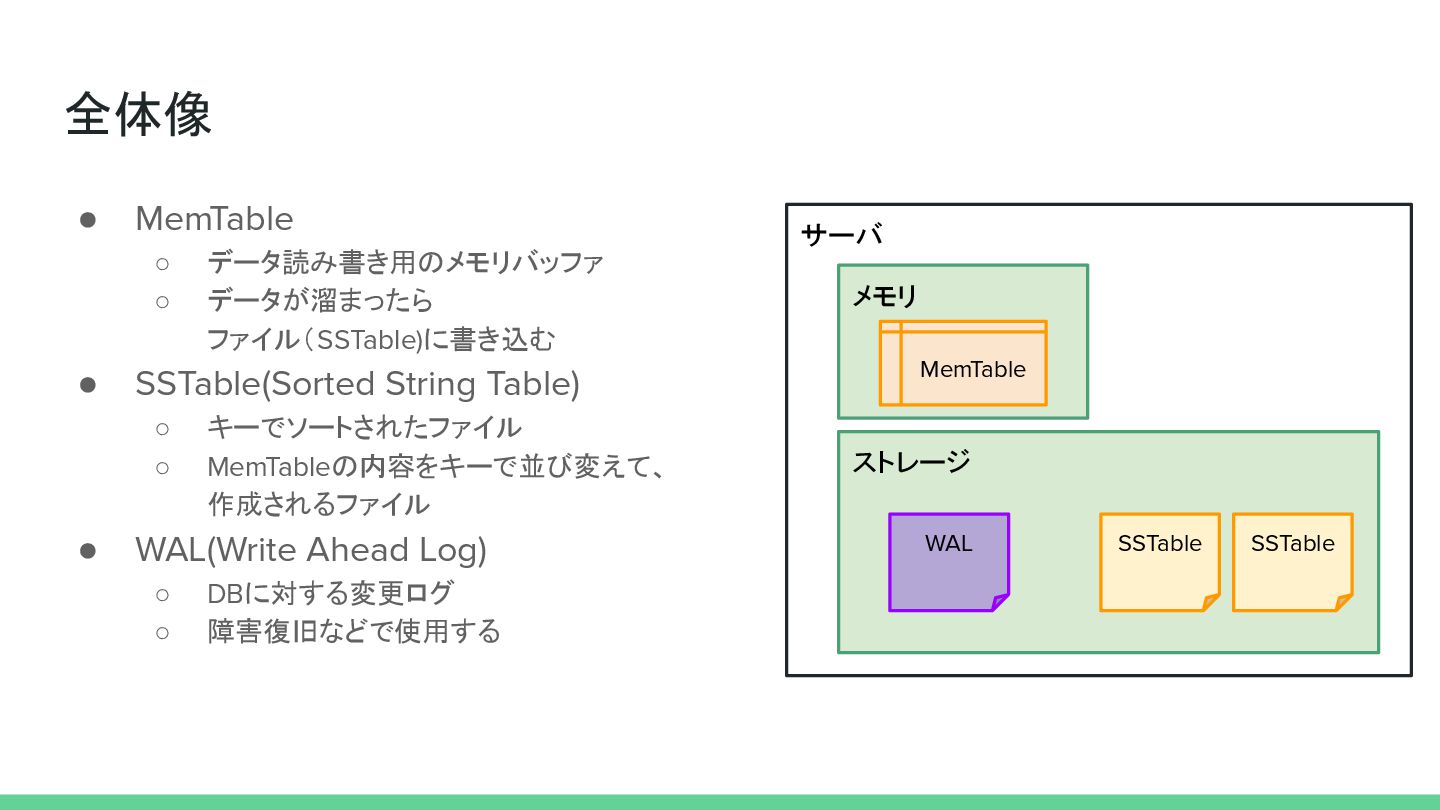

5. 全体像 • MemTable ◦ データ読み書き用のメモリバッファ ◦ データが溜まったら ファイル（SSTable)に書き込む • SSTable(Sorted String Table) ◦ キーでソートされたファイル ◦ MemTableの内容をキーで並び変えて、 作成されるファイル • WAL(Write Ahead Log) ◦ DBに対する変更ログ ◦ 障害復旧などで使用する サーバ ストレージ メモリ WAL SSTable MemTable SSTable

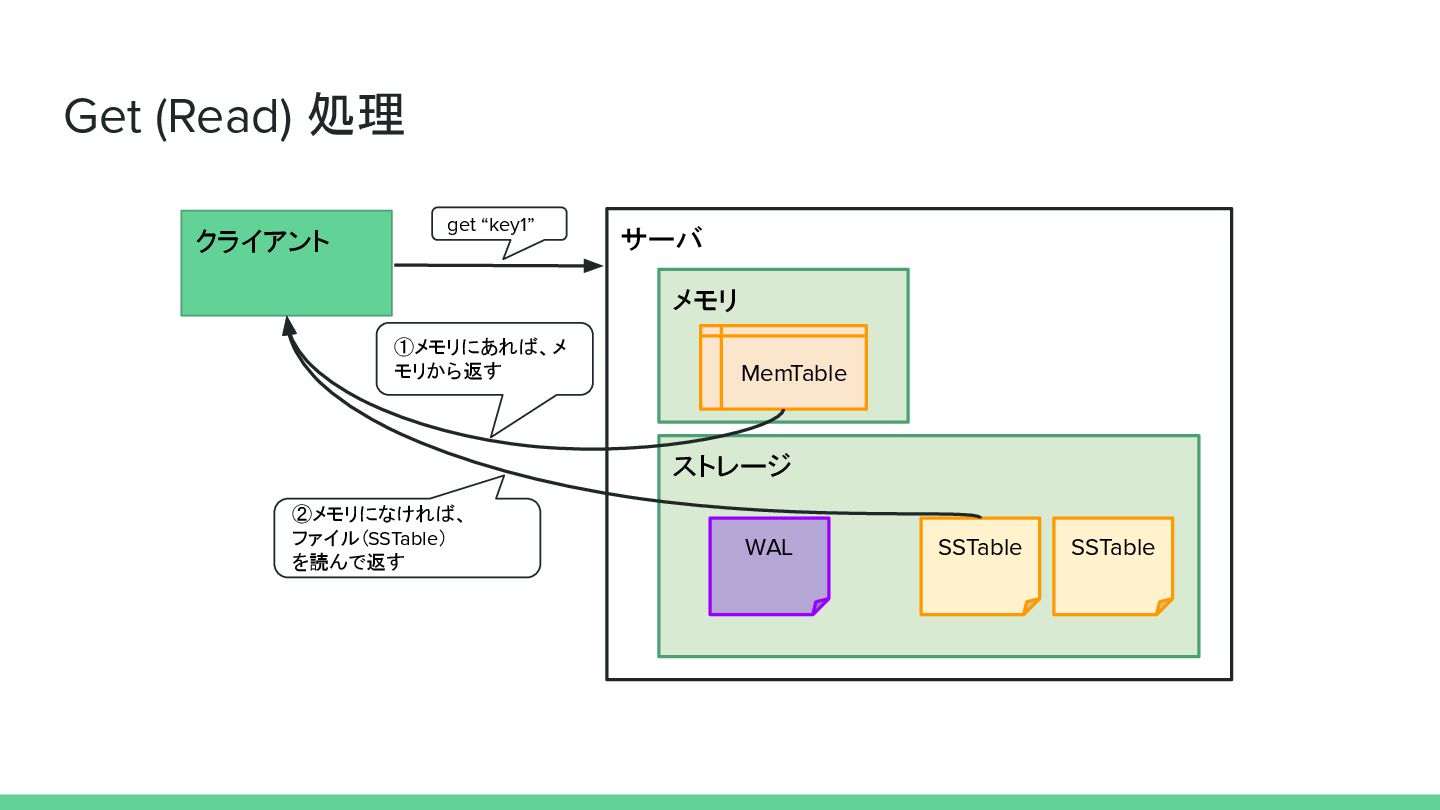

6. Get (Read) 処理 サーバ ストレージ メモリ WAL SSTable MemTable SSTable クライアント get “key1” ①メモリにあれば、メ モリから返す ②メモリになければ、 ファイル（SSTable） を読んで返す
7. Put (Write) 処理 サーバ ストレージ メモリ WAL SSTable MemTable SSTable クライアント put “key1” “value1” ②メモリにデータを格 納 ③メモリが一定のサイズを超えた ら、新しくSSTableを作成する（この 動作をFlushと呼ぶ） ①WALに更新情報を 書き込む
8. Delete 処理 サーバ ストレージ メモリ WAL SSTable MemTable SSTable クライアント delete “key1” ②削除フラグを立てたデー タを格納（※） ③メモリが一定のサイズを超えた ら、新しくファイルを作成する （Flush） ①WALに更新情報を 書き込む ※やっている事は Put と変わらない 　＝データ削除のたびにファイルを書き換える必要がない ③メモリが一定のサイズを超えた ら、新しくSSTableを作成する（この 動作をFlushと呼ぶ）
9. Compaction 処理 サーバ ストレージ メモリ WAL SSTable MemTable 複数の SSTable から一つの新しい SSTable を作成する（Compaction） この時に古いデータを削除する。 サーバ ストレージ メモリ WAL SSTable1 MemTable key1 : value1 SSTable2 key1 : value2 key1 : value2 ※SSTable2は、SSTable1より新しいとする Compatcion前 Compatcion後
