1. VM型正規表現エンジンを自作した話 ～正規表現マッチングの仕組みをしろう～ shu-kitamura
2. 自己紹介 • 1998年生まれ(26歳) • 大阪出身、4年前に札幌転勤 • テニス、フットサル • 今日は正規表現エンジンの仕組みについて話します • LTは初めてです。お手柔らかに お手やわらカニ

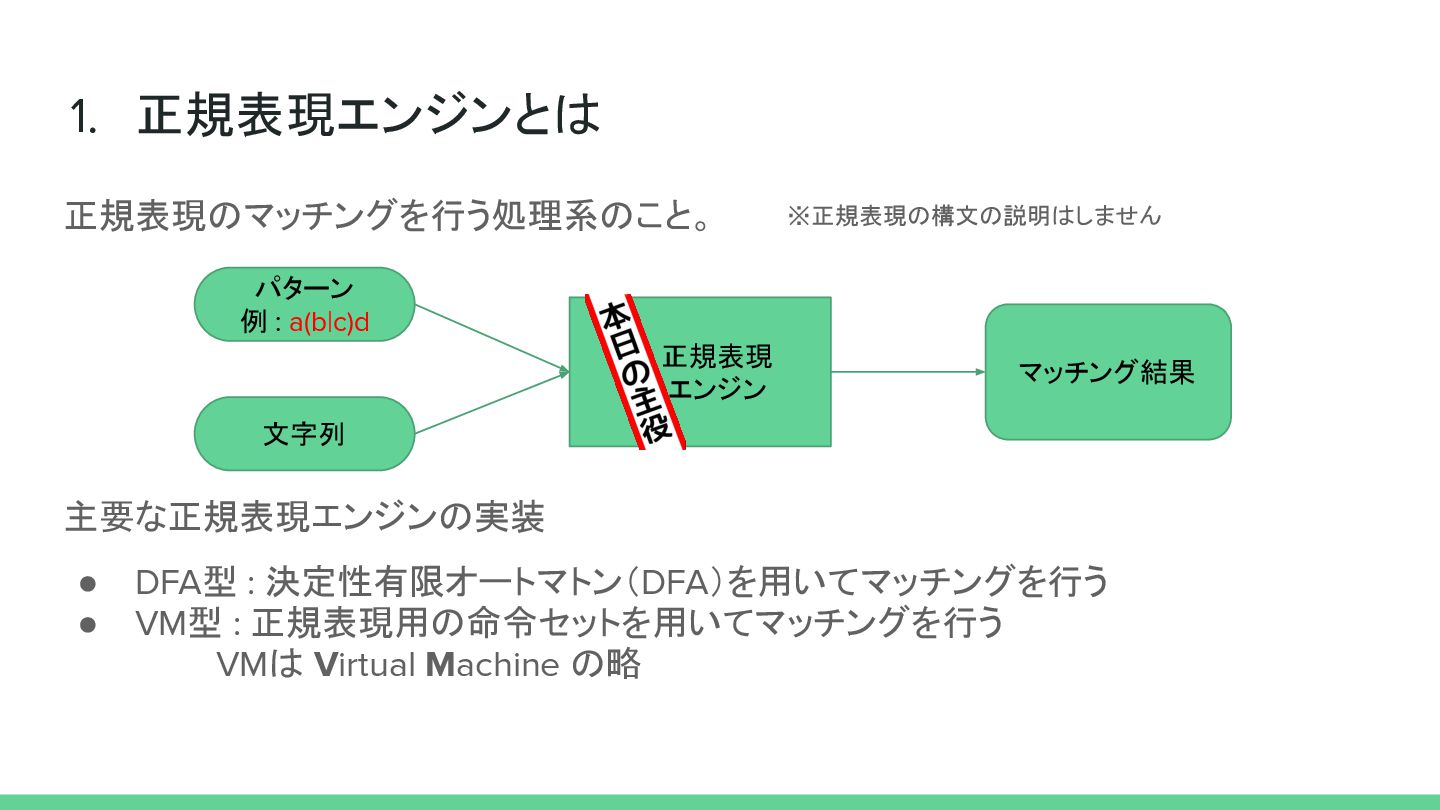

3. 1. 正規表現エンジンとは 正規表現のマッチングを行う処理系のこと。 主要な正規表現エンジンの実装 • DFA型 : 決定性有限オートマトン（DFA）を用いてマッチングを行う • VM型 : 正規表現用の命令セットを用いてマッチングを行う 　　　 VMは Virtual Machine の略 パターン 例 : a(b|c)d 文字列 　　正規表現 　　エンジン マッチング結果 ※正規表現の構文の説明はしません
4. 1. 正規表現エンジンとは 正規表現のマッチングを行う処理系のこと。 主要な正規表現エンジンの実装 • DFA型 : 決定性有限オートマトン（DFA）を用いてマッチングを行う • VM型 : 正規表現用の命令セットを用いてマッチングを行う 　　　 VMは Virtual Machine の略 パターン 例 : a(b|c)d 文字列 　　正規表現 　　エンジン マッチング結果 ※正規表現の構文の説明はしません 今日はこっちの説明をします

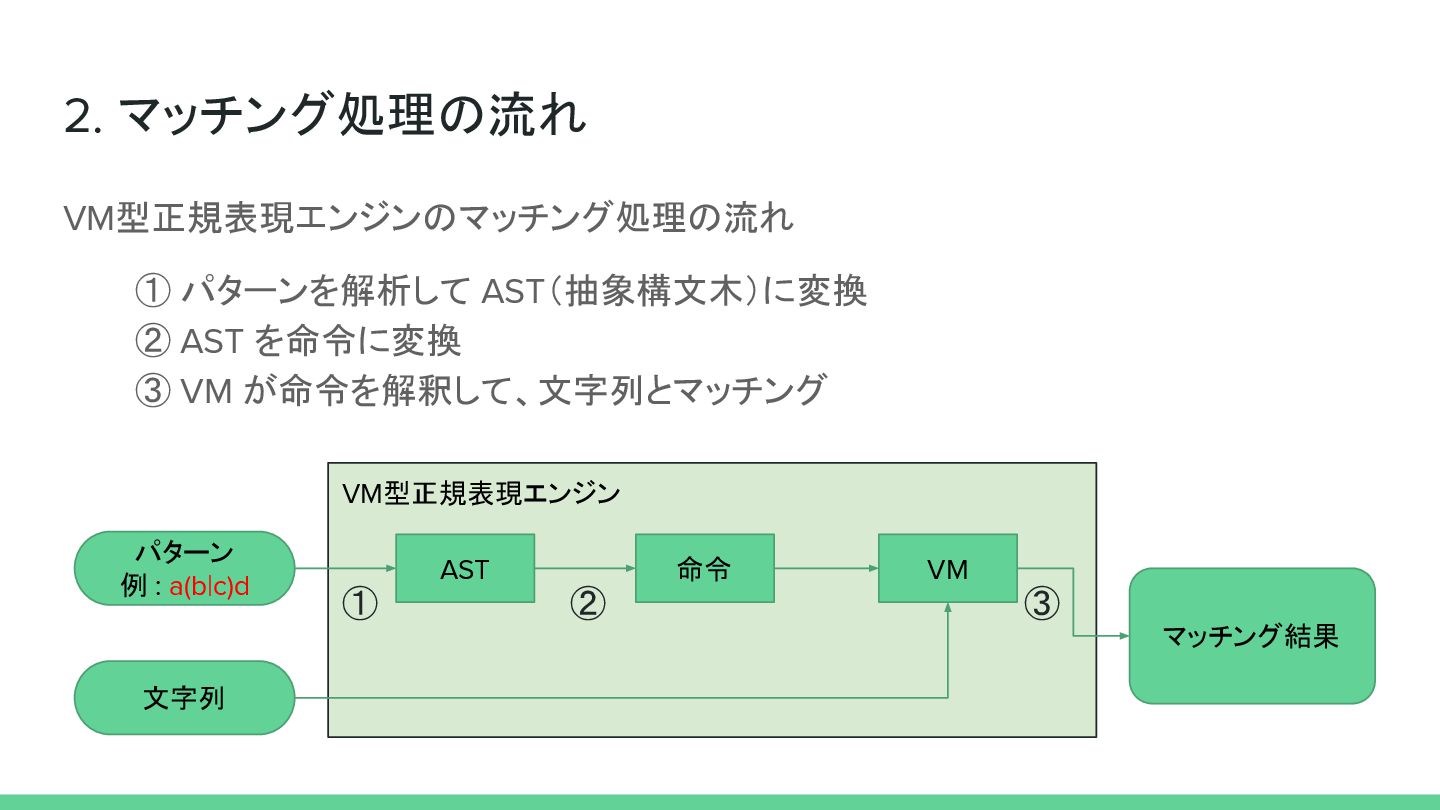

5. 2. マッチング処理の流れ VM型正規表現エンジンのマッチング処理の流れ ① パターンを解析して AST（抽象構文木）に変換 ② AST を命令に変換 ③ VM が命令を解釈して、文字列とマッチング パターン 例 : a(b|c)d 文字列 マッチング結果 VM型正規表現エンジン AST 命令 VM ① ② ③
6. 2. マッチング処理の流れ ① パターンを解析して AST(抽象構文木) に変換する AST a b c d or concat 解析 a(b|c)d b|c a d concat or a d concat b c 変換 パターン

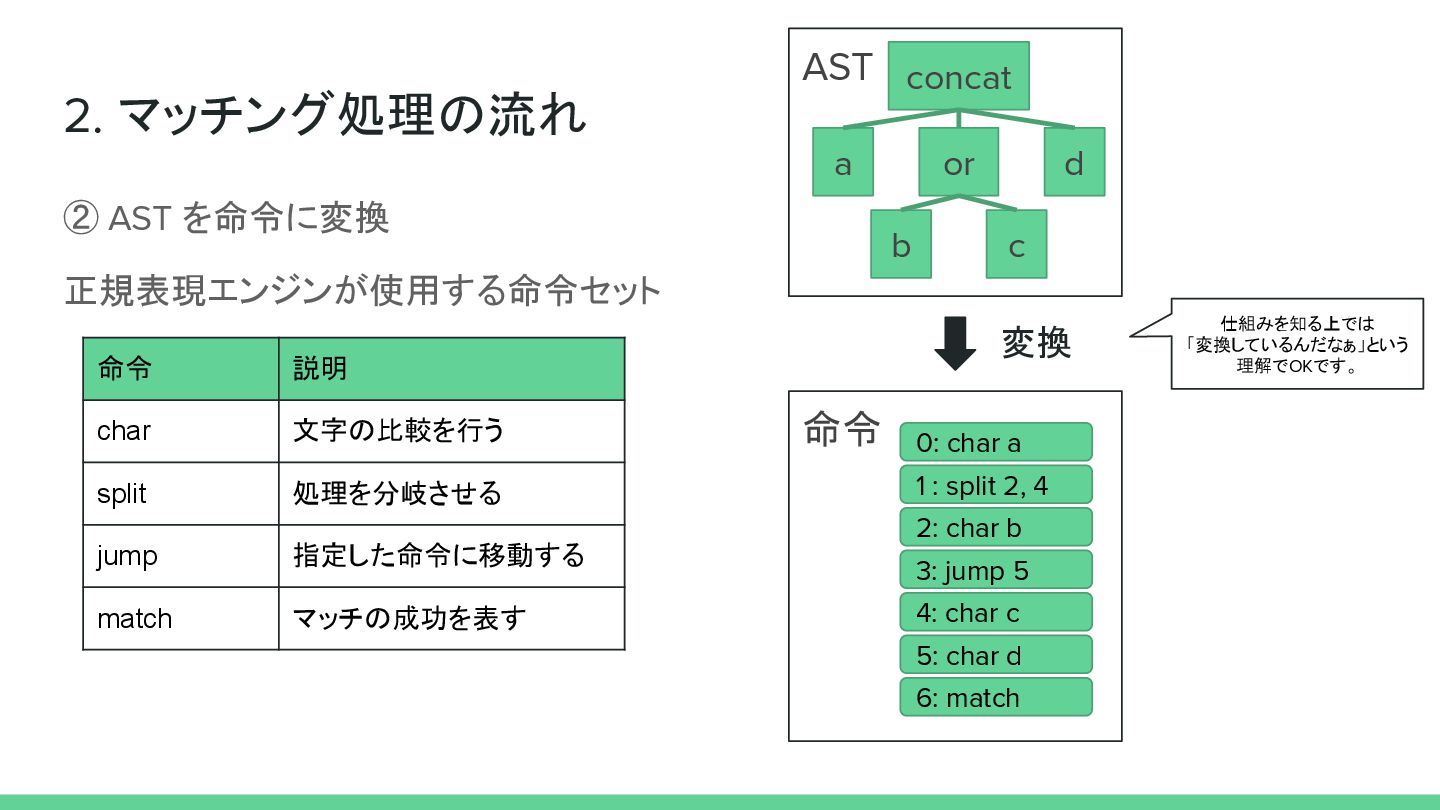

7. 2. マッチング処理の流れ ② AST を命令に変換 正規表現エンジンが使用する命令セット 命令 説明 char 文字の比較を行う split 処理を分岐させる jump 指定した命令に移動する match マッチの成功を表す AST a b c d or concat 命令 0: char a 1 : split 2, 4 2: char b 3: jump 5 4: char c 5: char d 6: match 変換 仕組みを知る上では 「変換しているんだなぁ」という 理解でOKです。

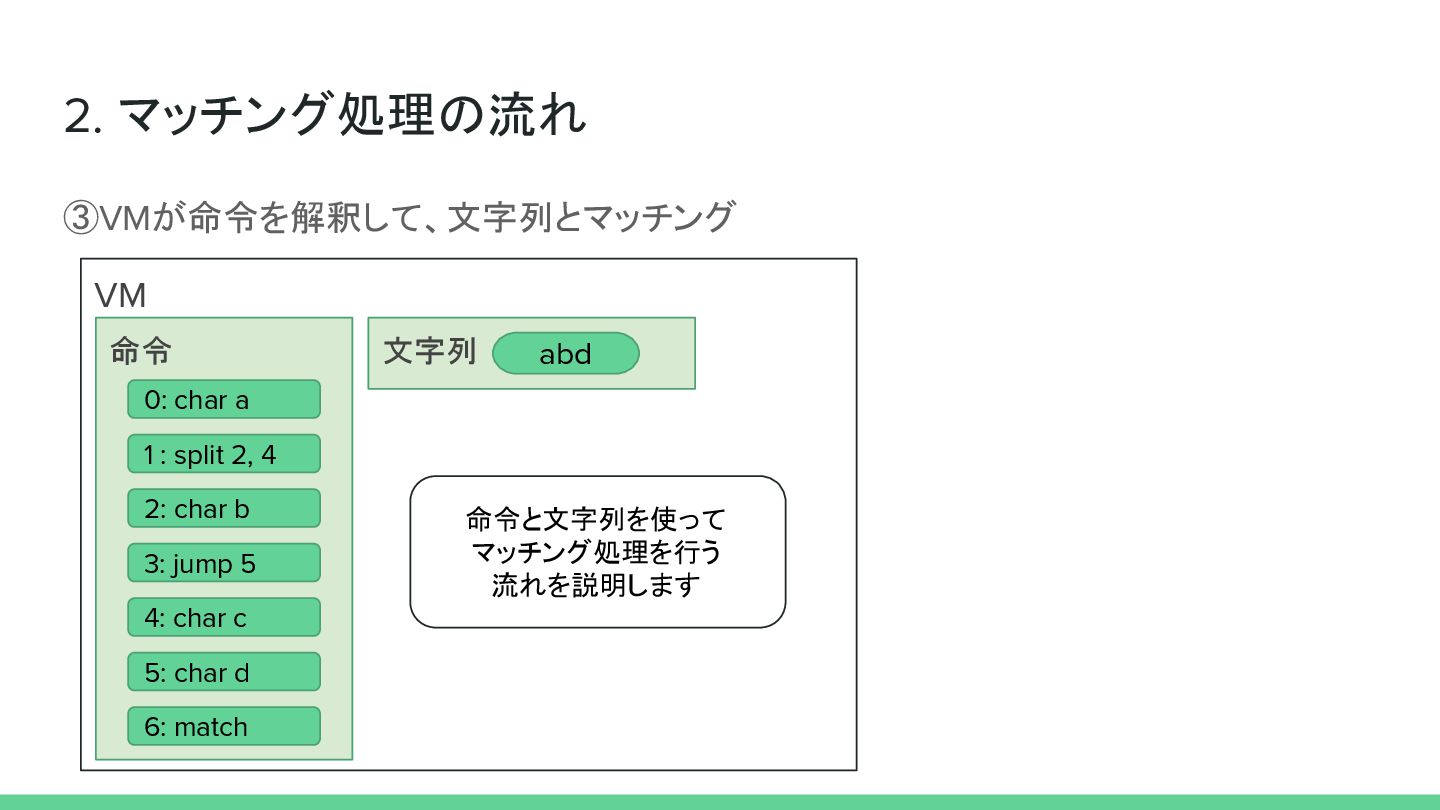

8. ③VMが命令を解釈して、文字列とマッチング 2. マッチング処理の流れ VM 命令 0: char a 1 : split 2, 4 2: char b 3: jump 5 4: char c 5: char d 6: match 文字列 abd 命令と文字列を使って マッチング処理を行う 流れを説明します
9. ③VMが命令を解釈して、文字列とマッチング 2. マッチング処理の流れ VM 命令(赤枠は処理中の命令 ) 0: char a 1 : split 2, 4 2: char b 3: jump 5 4: char c 5: char d 6: match 文字列 abd a 次の命令/文字に進める 比較

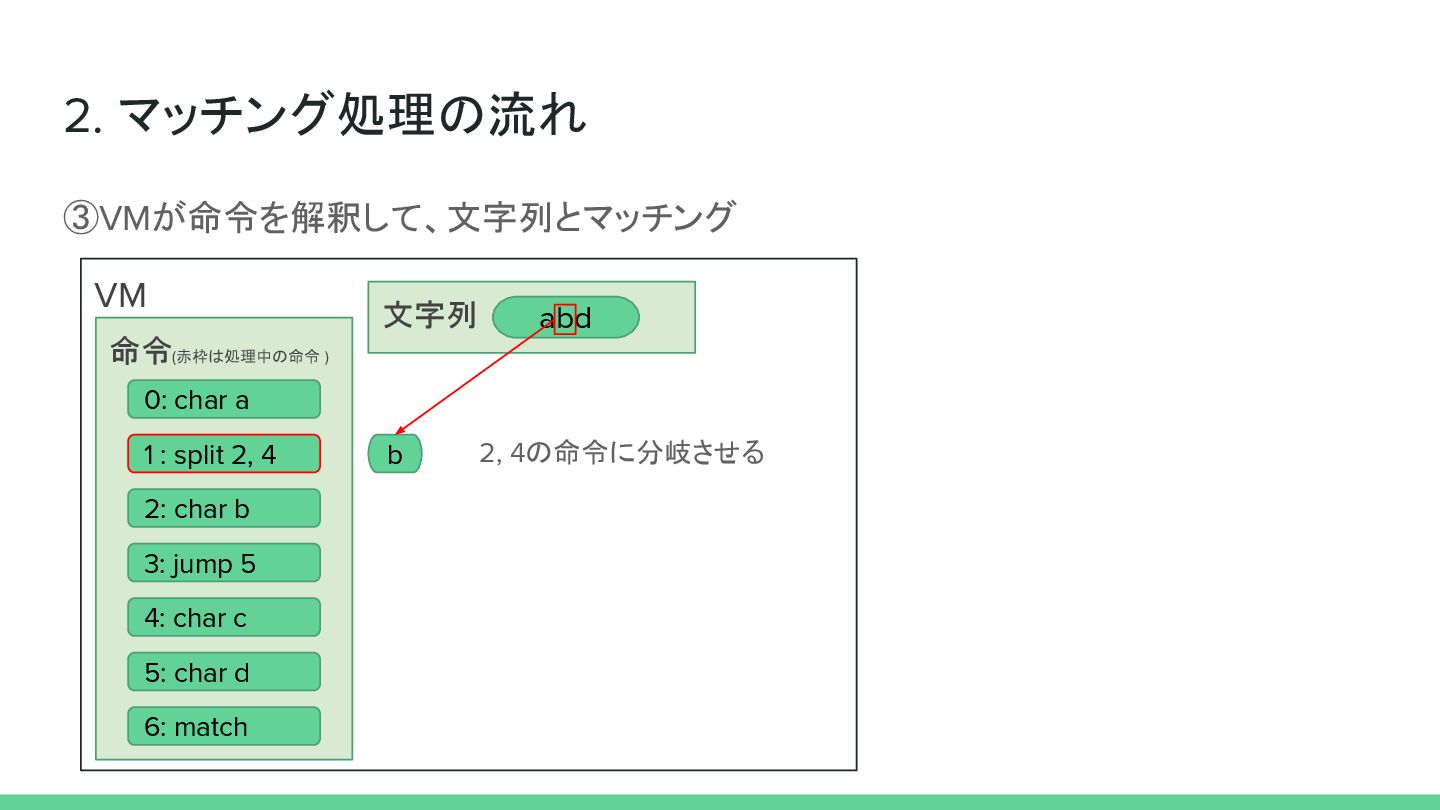

10. ③VMが命令を解釈して、文字列とマッチング 2. マッチング処理の流れ VM 命令(赤枠は処理中の命令 ) 0: char a 1 : split 2, 4 2: char b 3: jump 5 4: char c 5: char d 6: match 文字列 b abd 2, 4の命令に分岐させる

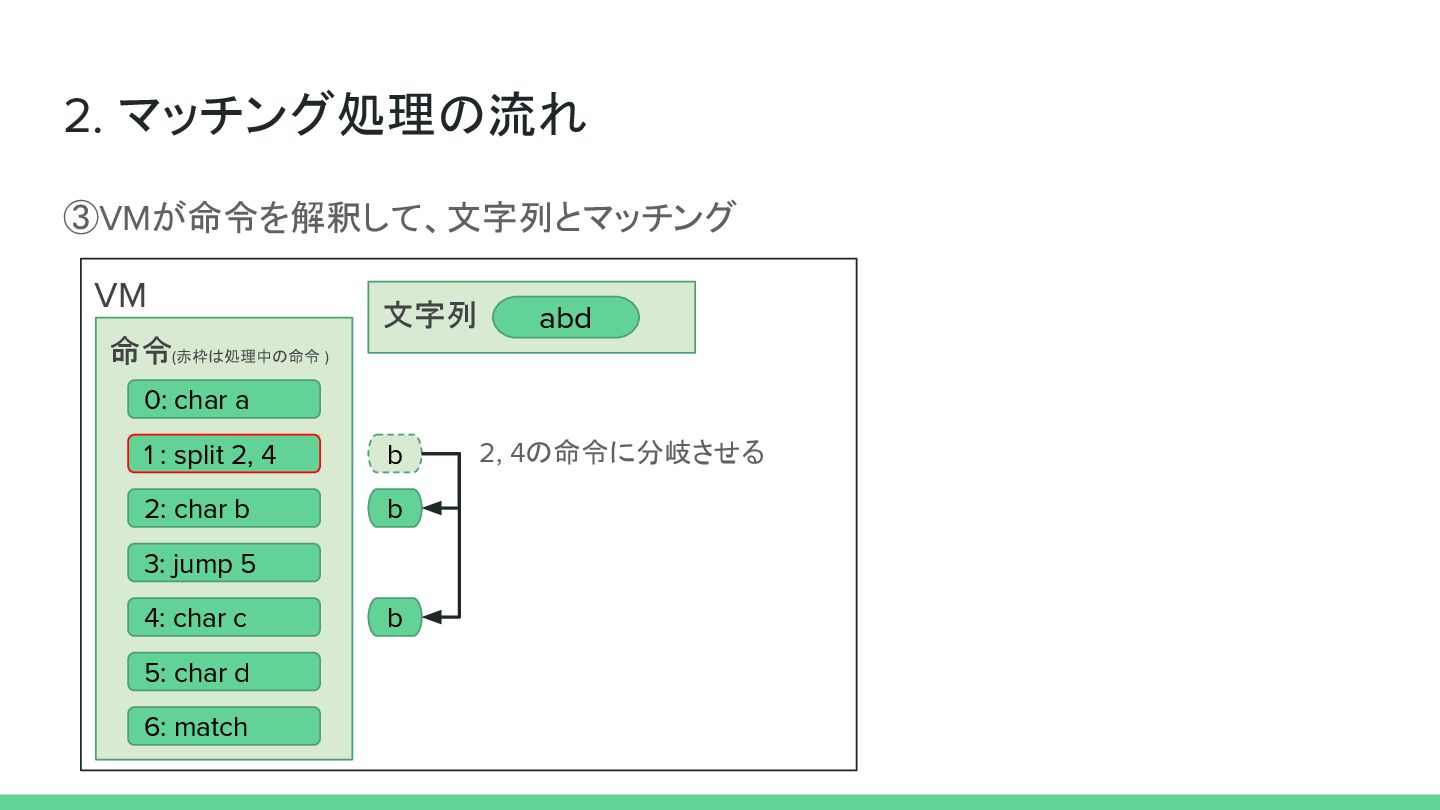

11. ③VMが命令を解釈して、文字列とマッチング 2. マッチング処理の流れ VM 命令(赤枠は処理中の命令 ) 0: char a 1 : split 2, 4 2: char b 3: jump 5 4: char c 5: char d 6: match 文字列 b 2, 4の命令に分岐させる b b abd

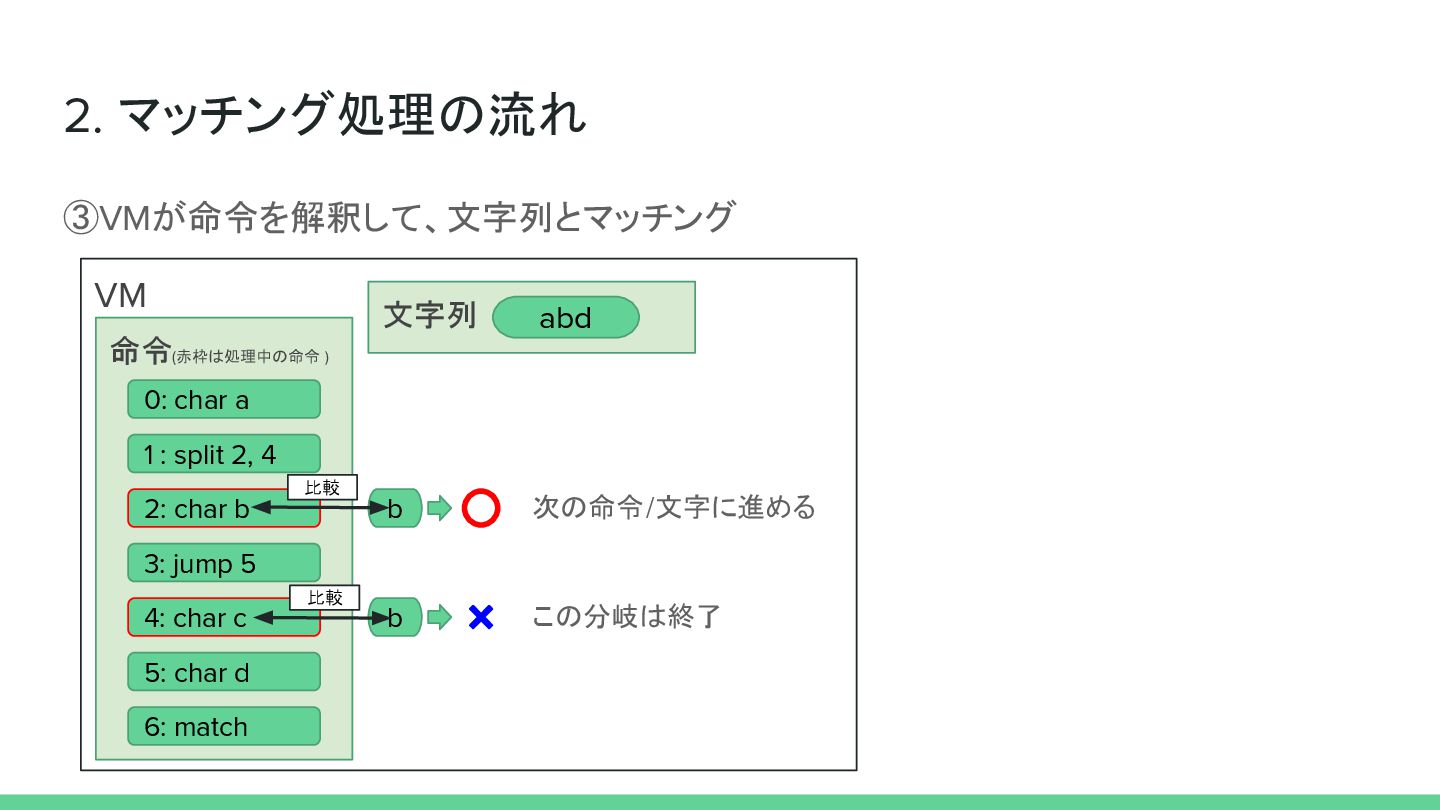

12. ③VMが命令を解釈して、文字列とマッチング 2. マッチング処理の流れ VM 命令(赤枠は処理中の命令 ) 0: char a 1 : split 2, 4 2: char b 3: jump 5 4: char c 5: char d 6: match 文字列 b b abd 次の命令/文字に進める この分岐は終了 比較 比較

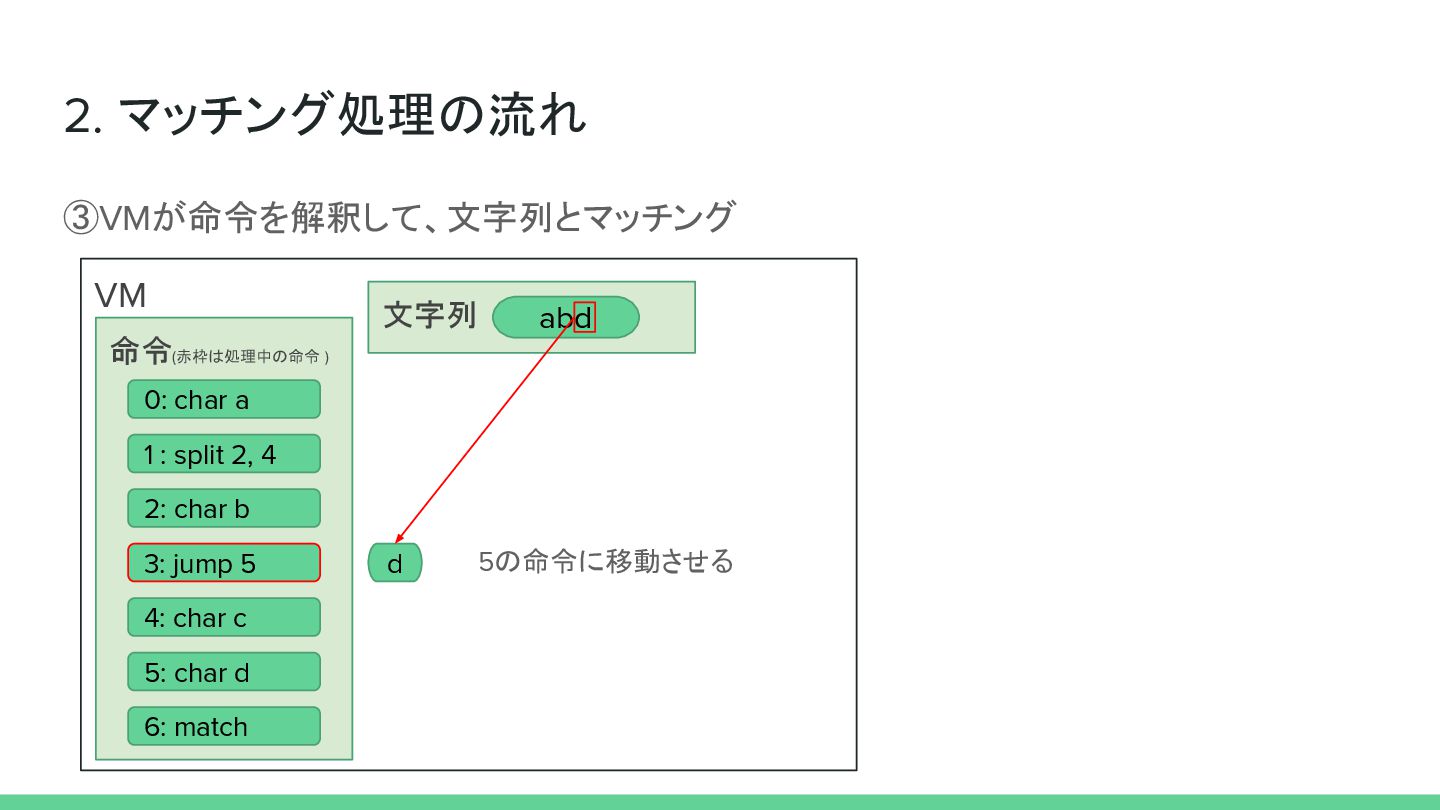

13. ③VMが命令を解釈して、文字列とマッチング 2. マッチング処理の流れ VM 命令(赤枠は処理中の命令 ) 0: char a 1 : split 2, 4 2: char b 3: jump 5 4: char c 5: char d 6: match 文字列 d abd 5の命令に移動させる
14. ③VMが命令を解釈して、文字列とマッチング 2. マッチング処理の流れ VM 命令(赤枠は処理中の命令 ) 0: char a 1 : split 2, 4 2: char b 3: jump 5 4: char c 5: char d 6: match 文字列 d abd 5の命令に移動させる d

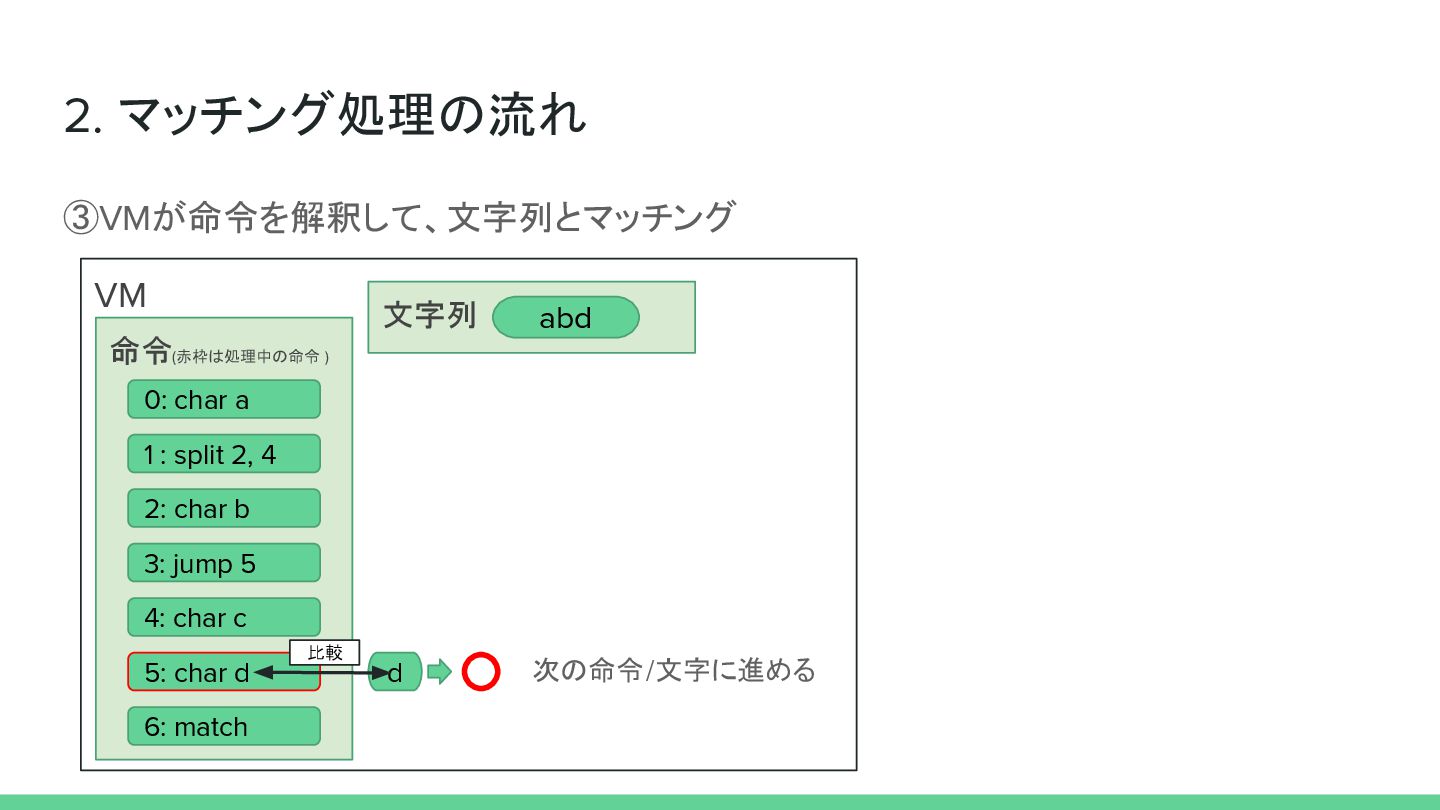

15. ③VMが命令を解釈して、文字列とマッチング 2. マッチング処理の流れ VM 命令(赤枠は処理中の命令 ) 0: char a 1 : split 2, 4 2: char b 3: jump 5 4: char c 5: char d 6: match 文字列 abd d 次の命令/文字に進める 比較
16. ③VMが命令を解釈して、文字列とマッチング 2. マッチング処理の流れ VM 命令(赤枠は処理中の命令 ) 0: char a 1 : split 2, 4 2: char b 3: jump 5 4: char c 5: char d 6: match 文字列 abd match まで来たらマッチング成功

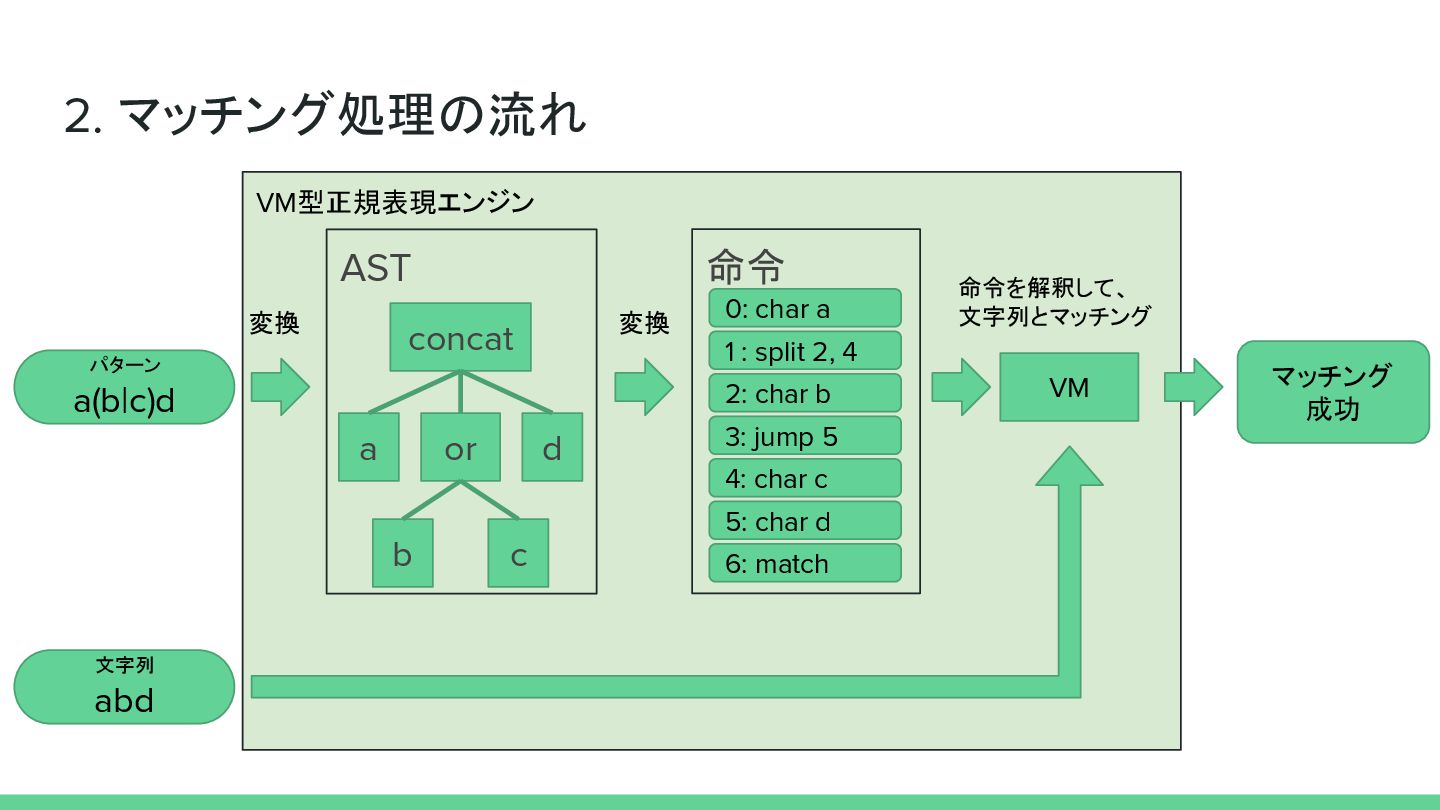

17. 2. マッチング処理の流れ VM型正規表現エンジン AST a b c d or concat パターン a(b|c)d 文字列 abd 命令 0: char a 1 : split 2, 4 2: char b 3: jump 5 4: char c 5: char d 6: match マッチング 成功 変換 変換 VM 命令を解釈して、 文字列とマッチング
18. し た ご清聴ありがとうございま
