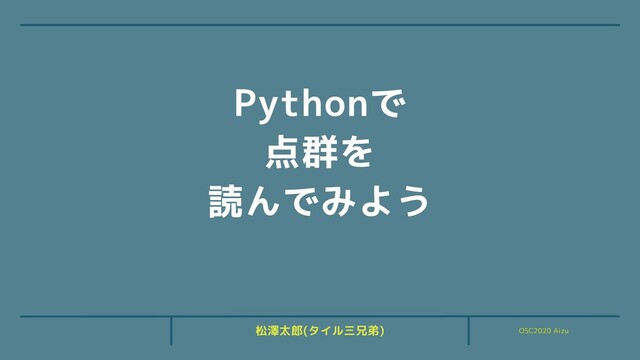

  1. OSC2020 Aizu 松澤太郎(タイル三兄弟) Pythonで 点群を 読んでみよう

  2. 自己紹介

  3. タイル三兄弟の一味 Twitter: @smellman 日本UNIXユーザ会理事、OSGeo日本支部理事、OpenStreetMap Foundation Japanメン バー React NativeとかRuby on

    RailsとかPythonとかやってる地理系プログラマー ブレイクコアクラスタ 自己紹介
  4. 点群とは Pythonで読む 地図のイベントの宣伝(時間があまったら) 今日のお題

  5. 点群とは

  6. 地理で使われるデータの一種 レーザー測量やSfMなどで得られたPoint Data群 Point Cloudという 3Dでの地図表現でよく使われるデータ 最近では自動運転とかSmartうんたらかんたら 点群とは https://tiles.smellman.org/kakegawa/index-itowns.html

  7. las(LASer format)及びlaz(zip圧縮したもの)が有名 lasの仕様書は公開されている https://www.asprs.org/wp-content/uploads/2010/12/LAS_1_4_r13.pdf las1.2〜1.4が一般的に使われている バージョンの違いはヘッダー及び扱えるものの差 フォーマット

  8. Potree 独自のストラクチャを持つもの。専用のコンバータ PotreeConverter を使う。 一時期PotreeConverterが商用ソフトになった(現在はBSDライセンス)。 Cesium or iTown 3D Tiles

    に対応。OSSのコンバータでは entwine か py3dtiles が有名。 点群を表示するWebライブラリ
  9. Pythonで読む

  10. lasデータは仕様が公開されている 静岡県がlasデータをたくさん公開している https://pointcloud.pref.shizuoka.jp/ Creative Commons License 4.0 バイナリを読むプログラムを書くのに良い題材となる 今回の本題

  11. Pythonに限らずだいたいのプログラミング言語には標準でバイナリを読むモジュールがある Pythonの場合 struct を利用する https://docs.python.org/ja/3/library/struct.html Javascriptで読む話はFOSS4G Japan 2020 Onlineでやります スポンサー講演でバイナリ読む話するの頭おかしい

    Pythonで読む
  12. lasの仕様書を手元に置きます import struct をします open(file_path, ‘rb’) でファイルを開きます rb = read

    only, binary structで一つずつ読み込んでいきます 読み方
  13. こんな感じのコードになります 先頭を読む import struct f = open(‘your.las’, ‘rb’) file_signature =

    b"".join(list(struct.unpack('4c', f.read(1*4)))).decode(‘ascii') print(file_signature) f.close() # 閉じておく
  14. こんな感じのコードになります File Source IDを読む import struct f = open(‘your.las’, ‘rb’)

    file_signature = b"".join(list(struct.unpack('4c', f.read(1*4)))).decode(‘ascii') (file_source_id,) = struct.unpack(‘H’, f.read(2)) print(file_source_id) f.close() # 閉じておく tupleで返ってくるので注意
  15. f.read関数はファイルを読む開始位置をずらしていきます 例えば二回f.readを使うと… f.read(4) f.read(3) 開始位置が7へ移動する read関数 read(4) 0 read(3) N

  16. struct.unpackで読んだバイナリをどのようにアサインするかを決める struct.unpack('4c', f.read(1*4)) char[4] struct.unpack('<L', f.read(4)) unsinged long (リトルエンディアン) struct.unpack

  17. Lasのフォーマットのドキュメントを読みながらひたすらstruct.unpackを並べていく 随時printするなりして問題ないかチェックする unit testを書いても良い わりと単純にPythonでは読むことができる 逆を言うとJavascriptはクセがすごい あとは突き合わせをしていく

  18. こんな感じになる def header(self, f): file_signature = b"".join(list(struct.unpack('4c', f.read(1*4)))).decode('ascii') (file_source_id,) =

    struct.unpack('H', f.read(2)) (global_encoding,) = struct.unpack('H', f.read(2)) (guid_data1,) = struct.unpack('<L', f.read(4)) (guid_data2,) = struct.unpack('H', f.read(2)) (guid_data3,) = struct.unpack('H', f.read(2)) guid_data4 = struct.unpack('<8B', f.read(1*8)) …
  19. LASのversion minorによってヘッダの大きさが変わる LAS 1.2 -> 227byte LAS 1.3 -> 235byte

    LAS 1.4 -> 375byte 必ずversion checkを入れること 読む上で注意点
  20. ヘッダーにOffset to point dataという値があるので、ここに f.seek をして読み始める データそのものの読み方も仕様を読みながら。 実際の値はscale factorとoffsetの組み合わせになるとかもちゃんと仕様に書いてあるの で見逃さないこと。

    点群そのものを読む
  21. 地図のイベント

  22. FOSS4G Conferenceは地図のOSSのイベントとして世界各地で行われている 日本では東京、関西、北海道、東海、新潟などで開催されている OSSなプログラムの紹介やサービスの紹介から政府系の発表など、様々な発表がある 昨年のFOSS4G Niigataでは政府CIO補佐官が基調講演 FOSS4G Conference

  23. OpenStreetMapのマッパーやエンジニアの祭典 2017年に国際カンファレンスを会津若松に誘致 日本では1〜2年単位で開催 去年はお休み State of the MAP

  24. コロナのせいでオンラインへ 開催日を調整して、State of the Map Japan 2020 と FOSS4G 2020

    JAPAN Online を 2020年11月7日、8日の2日連続で開催 今年のイベント
  25. 2020೥11݄7೔ 2020೥11݄8೔ ޕલ FOSS4G JP 2020 Online νϡʔτϦΞϧσΠ ޕޙ State

    of the Map FOSS4G JP 2020 Online ίΞσΠ ໷ ࠙਌ձ λΠϜεέδϡʔϧ
  26. スポンサーセッションで今回の話+Javascript版を話します。 スポンサーセッションで バイナリを読む話 スポンサーとは? FOSS4Gにて

  27. State of the Map Japan 2020 https://stateofthemap.jp/2020/ FOSS4G 2020 Japan

    Online https://www.osgeo.jp/events/foss4g-2020/foss4g-2020-japan-online 参加者募集
  28. OpenStreetMap JP https://osm.jp OSGeo日本支部 https://www.osgeo.jp コミュニティサイト
