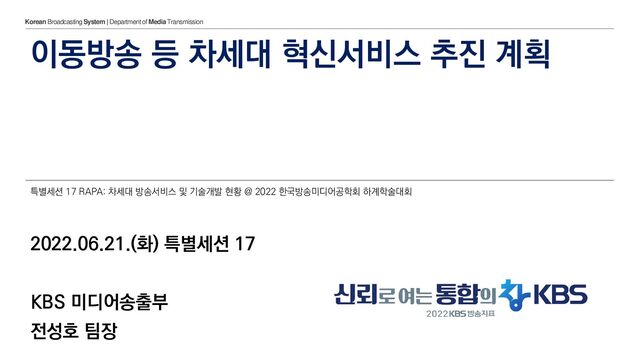

  1. 이동방송 등 차세대 혁신서비스 추진 계획 2022.06.21.(화) 특별세션 17 KBS

    미디어송출부 전성호 팀장 Korean BroadcastingSystem | Department of MediaTransmission 특별세션 17 RAPA: 차세대 방송서비스 및 기술개발 현황 @ 2022 한국방송미디어공학회 하계학술대회
  2. 차세대 지상파 플랫폼으로서 ATSC 3.0 표준 기반 UHD 방송 (2015.12.)

    ▪ 지상파 UHDTV 방송 환경에서는 ① 수신환경 개선, ② 재난·안전 정보 고지 ③ IP 기반의 양방향.맞춤형 서비스 등 새로운 부가서비스 ④ 이동간 송수신이 기술적으로 구현 가능해질 것으로 전망 • 하나의 송신기만으로 고정형・이동형 방송 동시 서비스 가능 • 실내외 어디서나 수신 가능한 환경 고정형 방송 수신 이동형 방송 수신 UHDTV • IP 기반 양방향・맞춤형 서비스 가능 • 5G-Broadcast 기술과 연동하여 무한한 부가서비스 확장 가능 방송통신 융합형 부가서비스 (IBB) 시청자 맞춤형 부가서비스 (ESG) 무한 확장 부가서비스 • HD(ATSC 1.0) 대비 4배 선명한 화질을 제공할 수 있는 충분한 전송률 제공 • 동일 송신인프라로 다양한 채널 지원 2K FHD 5.1ch 4K UHD 22.2ch 3840 2160 고용량 전송 시스템 시청자 친화적 수신환경 발전된 재난재해경보 방송 서비스 (AEAT)
  3. 차세대 지상파 플랫폼으로서 ATSC 3.0 표준 기반 UHD 방송 (2015.12.)

    과학기술정보통신부(전파방송관리과) 방송표준방식 및 방송업무용 무선설비의 기술기준
  4. 4

  5. ATSC 1.0 T-DMB ATSC 3.0 모바일(SD) 다채널 데이터 고화질(HD) 지상파

    2세대 방송 시스템 지상파 1세대 방송 시스템 + → 1TV 동일 2TV 동일 보이는 2FM EWS 재난정보 TPEG 교통정보 9-3 보이는 1Radio 9-1 KBS1 UHD 9-2 KBS 재난전문채널 IBB 양방향 서비스 보이는 2FM KBS NEWS24 고화질(UHD) + 양방향 모바일(HD)/다채널/데이터 AEAT 재난경보방송 ATSC 3.0 시스템 하나만 구축하면, 다양한 서비스가 한 번에 가능합니다. 데이터 7-1 KBS2 UHD AEAT 재난경보방송 데이터
  6. 2020.12. 변화한 방송 환경을 반영, 새로운 정책계획이 발표됨 총국/지역국 UHD주조

    구축 ATSC 1.0 DTV 종료 2020 2019 2021 2027 2023 2022 UHD 혁신서비스 (다채널/모바일/양방향) 개시 2017 세계 최초 ATSC 3.0 지상파 UHD 본방송 개시
  7. 700MHz 주파수대역 470–698MHz DTV 주파수대역 단, KBS1, MBC, 지역민방 해당

    KBS2, EBS는 전국 단일 주파수 방송망 KBS2, EBS KBS1, MBC, 지역민방 수도권 대전 전주 광주 청주 부산 울산 2020.12. 새로운 정책계획에 따라 UHD방송망 확장 진행 중 총국/지역국 UHD주조 구축 ATSC 1.0 DTV 종료 2020 2019 2021 2027 2023 2022 UHD 혁신서비스 (다채널/모바일/양방향) 개시 2017 세계 최초 ATSC 3.0 지상파 UHD 본방송 개시 2017.05. 2017.12. 2017.12. 2017.12. 2017.12. 대구 2017.12. 2022.예정 2022.예정 제주 2022.02.
  8. 과기정통부 ‘차세대 방송기술 융합서비스 실증 프로젝트’ 중간발표회 (2020.08.21 제주 테크노파크

    및 JIBS견월악 송신소) 과학기술정보통신부 전파정책자문회의 위원
  9. 과기정통부 ‘차세대 방송기술 융합서비스 실증 프로젝트’ 중간발표회 (2020.08.21 제주 테크노파크

    및 JIBS견월악 송신소) 모바일 IBB 서비스 UHD 다채널 & 모바일 서비스 UHD 재난경보방송 방송통신위원회 사무관
  10. 2021.04.02. 지상파 차세대 방송서비스 시연회: 최종발표회 정부 관계부처 합동 보도자료

    제주특별자치도 보도자료 과기정통부 최기영 장관 “지상파 방송사 뿐만 아니라 방송장비산업의 성장을 위해서도 차세대 지상파 방송의 성장동력 마련을 적극 지원하겠다.” 방통위 한상혁 위원장 “방송의 공공성을 강화하면서도 방송 산업이 성장할 수 있도록 지상파 방송사의 혁신 기반 마련을 적극 지원하겠다.” 제주특별자치도 원희룡 지사 “대한민국 방송기술 발전에 제주가 역할하겠다.” “제주도도 적극적으로 협력해 나가겠다.”
  11. 2021.04.02. 제주 실증 시연회 온에어 서비스 구성 HD1 HD2 FM

    라디오 DATA 30Mbps 2.5Mbps 2.5Mbps 1.0Mbps 192kbps 보이는 라디오 1Mbps 전체 채널 이동수신을 위한 부가적인 오버헤드 제주실증 시연회 구성 전시장 실내, 실외차량 동시 수신 ATSC 1.0 ATSC 3.0
  12. 2021.04.02. 지상파 차세대 방송서비스 시연회: 공공 프로젝트 구 분 개념도

    다채널MMS /모바일/IBB 지상파 VoD 서비스 향상된 재난경보 서비스
  13. 2021.04.02. 지상파 차세대 방송서비스 시연회: 차량탑승/실외 구 분 개념도 다채널MMS

    /모바일/IBB [이동수신] ATSC3.0-5G 끊김 없는 이동방송 향상된 재난경보 서비스
  14. 뉴스 본문 헤드 라인 UHD 방송 시연… “지상파 혁신 기반

    적극 지원” 차세대 지상파 서비스 시연… 방송 미래 바꾼다 "유료 방송 가입 않고도 지상파서 다양한 채널 본다" 제주서 차세대 지상파 방송 서비스 실증 연구 방송3사 보도내용
  15. 주요 일간지 보도내용 뉴스 본문 헤드 라인 조선일보 ATSC 3.0

    기반 지상파 방송 제주서 시연 SKT,5G·AI기술로미국서초고화질 방송서비스 시작 서울경제 SKT 5G 융합 기술 시연 현장에 지상파 대표들 총출동한 이유는 SKT,4KUHD콘텐츠대중화시킬 기술선보여 지상파UHD방송편성,광고수익원확대방안모색 뉴스1 "차세대 방송 기술이 여기에“ 제주서 'ATSC 3.0' 방송 기술 시연 과기부장관·방통위원장 등실내외기술시연참관 "지상파방송사 혁신기반마련적극지원할것"
  16. 2021.04.02. 지상파 차세대 방송서비스 시연회: 최종발표회 정부 관계부처 합동 보도자료

    제주특별자치도 보도자료 과기정통부 최기영 장관 “지상파 방송사 뿐만 아니라 방송장비산업의 성장을 위해서도 차세대 지상파 방송의 성장동력 마련을 적극 지원하겠다.” 방통위 한상혁 위원장 “방송의 공공성을 강화하면서도 방송 산업이 성장할 수 있도록 지상파 방송사의 혁신 기반 마련을 적극 지원하겠다.” 제주특별자치도 원희룡 지사 “대한민국 방송기술 발전에 제주가 역할하겠다.” “제주도도 적극적으로 협력해 나가겠다.”
  17. 2021.07.19. 『UHD 혁신서비스(다채널/모바일/양방향) 개시』 모바일 수중계 (7-2) 2021.09.30. 종료 UHD혁신서비스

    이전 ATSC 3.0 방송 ATSC 3.0 방송 UHD혁신서비스 이후 ATSC 3.0 방송 올림픽 특화채널 (9-2) 재난경보방송 재난경보방송 특화채널(이동형)
  18. 9-1 KBS1 UHD 9-2 KBS1 HD UHD주조 PGM 대체주조 PGM

    멀티주조 PGM 9-3 KBS 1R 4K-UHD HEVC Encoder HD-SDI Quad 3G-SDI HD-SDI 2K-HD HEVC Encoder IP Multicast IP Multicast ATSC 3.0 IP-MUX IP Multicast IP Multicast ATSC 3.0 Broadcast Gateway IP Multicast IP Multicast PLP 0 /Subframe 0 PLP 1 /Subframe 1 고정수신 전용 이동수신 & 고정수신 겸용 2160 @59.94p 1080 @59.94i Frame Synchronizer HD-SDI 1080 @59.94p Frame Synchronizer LOGO Generator HD-SDI HD-SDI 1080 @59.94i LOGO Generator 3G-SDI 3G-SDI 239.255.9.xx 7-1 KBS2 UHD 7-2 KBS2 HD UHD주조 PGM DTV주조 PGM 4K-UHD HEVC Encoder HD-SDI Quad 3G-SDI 2K-HD HEVC Encoder IP Multicast IP Multicast ATSC 3.0 IP-MUX IP Multicast ATSC 3.0 Broadcast Gateway IP Multicast PLP 0 /Subframe 0 PLP 1 /Subframe 1 고정수신 전용 이동수신 & 고정수신 겸용 2160 @59.94p 1080 @59.94i Frame Synchronizer HD-SDI 1080 @59.94p LOGO Generator HD-SDI 1080 @59.94i 3G-SDI 239.255.7.xx 고정 수신할 경우, 모든 채널 시청 가능 9-1, 9-2, 9-3 / 7-1, 7-2 이동하면서 수신할 경우, 일부 채널만 시청 가능 9-1, 9-2, 9-3 / 7-1, 7-2 239.255.7.xx 239.255.9.xx 12.5Mbps 16.Mbps 2.5Mbps 1.5Mbps 2.5Mbps * HD-SDI : SMPTE ST 292:1998 * 3G-SDI : SMPTE ST 424:2012 • YouTube 권장 1080p59.94 스트리밍 서비스 기준 : 4.5Mbps @ MPEG-4 AVC 2021.07.19. UHD 다채널/모바일 시스템 구성
  19. 15.55 콘텐츠도달률 고정수신 최소요구신호품질 ToV C/N[dB] 0 6.4 8.0 14.9

    27.0 저화질 DMB 고화질 DMB ATSC 1.0 DTV ATSC 1.0 ATSC 3.0 송신기 출력 최소 품질 9-2 HD 9-1 UHD 11-1 UHD 6-1 UHD 7.93 17.13 11.55 콘텐츠도달률 실내수신 9-2 HD 9-1 UHD 11-1 UHD 6-1 UHD 10.05 18.23 14.25 20.06 콘텐츠도달률 이동수신 15km/h 이상 KBS1 MBC SBS 9-2 HD 수신불가 (32k-FFT) 수신불가 (32k-FFT) 이동수신 마진 신호품질(C/N) 이란? 잡음 (Noise) 수신신호 (Signal) C/N 7-2 HD 7-1 UHD 7.93 7-2 HD 7-1 UHD 10.05 7-2 HD 이동수신 마진 KBS2 KBS1 MBC SBS KBS2 KBS1 MBC SBS KBS2 18.23 15.55 11.5 저화질 DMB UHD 모바일 채널과 고정수신 채널 수신율 비교
  20. UHD 모바일 채널 필드테스트 & UHD 혁신서비스 체험단 30분 혁신서비스

    체험단용 ATSC 3.0 모바일 수신기 [출처] https://blog.naver.com/with_msip/222456820699
  21. UHD 모바일 채널 필드테스트 [고정수신] 9-1 + 9-2 = 7-1

    + 7-2 15.55dB ≤ 빨간점 7.93dB ≤ 파란점 ≤ 15.55dB [실내수신] SBS [고정수신] SBS [실내수신] 9-1 + 9-2 = 7-1 + 7-2 18.23dB ≤빨간점 10.05dB ≤ 파란점 ≤ 18.23dB 11.55dB 이상 14.25dB 이상 [고정수신] 7-1 [실내수신] 7-1 [고정수신] 9-1 [실내수신] 9-1 15.55dB ≤ 빨간점 17.13dB ≤ 빨간점 20.06dB ≤ 빨간점 18.23dB ≤ 빨간점 SONY 2-RX 안테나 9-1 이동수신 측정값 SNR 기준 (2021.08. ETRI 측정차 측정)
  22. 채널 자동 전환(Service Following) 기술 (1) SFN 권역 내 UHD모바일

    채널 자동 전환 26 고정수신용 UHD 신호 이동수신용 HD 신호 실내 Bootstrap Preamble Time Frequency Frame Subframe 0 Subframe n-1 . . . 7-2 PLP#0 7-1 PLP#1
  23. 채널 자동 전환(Service Following) 기술 (2) SFN 권역 이동시 채널

    자동 전환 27 서울 대전 대구 부산 지상파UHD 방송권역 KBS1FM 방송권역 1 2 3 4 5 6 7 8 1 2 3 4 5 6 서울에서 부산까지 경부고속도로를 타고 내려간다고 했을 때, KBS1FM은 6번 가량, UHD모바일은 7번 가량 주파수를 바꿔야만 끊김없는 시청이 가능함. KBS1, MBC, 지역민방 (KBS2, EBS는 해당없음)
  24. 채널 자동 전환(Service Following) 기술 (3) 완전 음영 지역에서 5G/WiFi

    자동 전환 28 지상파 직접수신 ATSC 3.0 수신기 5G 통신망 지상파 수신영상 5G 수신영상 지상파 수신영상 음영지역 끊김 (터널/지하) ATSC3.0 방송망 7-1 UHDTV 5G 이동통신망 5G 수신영상 끊김없는 시청 가능
  25. https://pearltv.com/news/nextgen-tv-reaffirms-the-future-of-broadcast-televison-is-here-highlighting-signficant-industry-momentum-at-ces/ https://www.tvtechnology.com/news/ces-2022-hisense-debuts-its-first-nextgen-tvs https://www.businesswire.com/news/home/20201210005152/en/Five-Detroit-Broadcast-Stations-Collaborating-to-Launch-%E2%80%9CMotown-3.0-Test-Track%E2%80%9D-as-NEXTGEN-TV-Broadcasts-Begin-in-Motor-City https://www.mediatek.com/blog/mediatek-signs-partnership-test-agreement-with-nextgen-tv 중국 Hisense, ATSC 3.0 수신칩셋이 내장된

    상용 수신기 3종을 올여름 중에 출시하기로 발표. . 북미에는 현재 삼성, LG, 소니 상용 수신기 판매중 . 출시예정 모델 및 예정가격 U9H, U8H and U7H : $3,200, $1,100, $800 대만 MediaTek, NextGen TV와 Partnership Test Agreement (with Pearl TV) 을 체결하여 신규 수신기의 개발 및 출시 시간 단축 선언 Motown 3.0 Test Track (in Detroit), 일본 Sony와 함께 자동차 애플리케이션용 ATSC 3.0 플랫폼의 강인한 수신 특성 확인 . 서울지역에서 KBS/ETRI가 공동으로 필드테스트를 실시한 CXD2885 chip을 북미 자동차 산업의 중심인 Detroit에서 검증 . 4개 수신안테나 기반 Maximum Ratio Combining 기법 적용 (참고) 북미 ATSC 3.0 본방송 현황 2022.01. 현재 40개 지역, 인구커버리지 기준 45% 2022. 여름. 인구커버리지 기준 75% 달성 목표
  26. 북미 NextGen TV 차량이동수신 필드테스트 경과 2021.11. Pearl TV LG

    Electronics, DigiCAP NRT Data Handoff Pearl TV SONY CXD2885GG-W 4-MRC Diversity 2020.11. KSBB-CD in Santa Barbara, CA 15kW, 491MHz (17) KFPH-CD in Phoenix, AZ 15kW, 599MHz (CH35) Motown 3.0 Open Test Track 2021.Summer Pearl TV SONY WMYD WKAR 평지 지형 산악 지형 Detroit, MI로 테스트 중심이 이동
  27. 북미 NextGen TV 차량이동수신 필드테스트 경과 2021.11. Pearl TV LG

    Electronics, DigiCAP NRT Data Handoff CXD2885GG-W 4-MRC Diversity Motown 3.0 Open Test Track 2021.Summer Pearl TV SONY WMYD WKAR Detroit, MI로 테스트 중심이 이동 2022.6. The Michigan Coast-to-Coast Data Delivery Drive Tests https://www.tvtechnology.com/news/nextgen-tv-michigan-coast-to-coast-30-test-proves-ip-data-delivery-to-moving-vehicles-to-be-viable The Scripps /Ion-owned Michigan State University integrated with other IP services to transport IP data, including media files and an HD video stream, seamlessly to a moving car traveling between four broadcast transmitters
  28. 북미 NextGen TV 차량이동수신 필드테스트 경과 2022.6. 테스트목적 : “Secure,

    flexible [and] reliable national datacasting network” 확인 Alchemedia SG = Washington D.C.에 Broadcast Services Core 구축. Nexstar = 미시간 Grand Rapids 지역에 WXSP, WOLP 두 군데 스테이션 제공 DigiCAP & Triveni = ATSC 3.0 Headend 시스템 제공 Heartland Video System = 테스트 기간 Headend 시스템 설치와 운영 담당 KenCast = 독자 특허기술인 Fazzt FEC를 통해서 Packet-level AL-FEC 기술을 제공, 안정적인 수신 지원 SONY = 차량 이동 수신에 최적화된 4-Rx MRC Diversity 모바일 수신칩셋 지원 Crown Castle = 타워, 광회선 인프라 구축 등 필드 테스트에 필요한 기술 지원 https://www.tvtechnology.com/news/nextgen-tv-michigan-coast-to-coast-30-test-proves-ip-data-delivery-to-moving-vehicles-to-be-viable WMYD WKAR The Scripps /Ion-owned Michigan State University WOLP Nexstar WXSP Nexstar 2021.11. 테스트는 Pearl TV 소속 WMYD, WKAR 2군데 스테이션 대상으로 실시 2022.06. 테스트는 WMYD, WKAR + Nexstar 소속 WXSP, WOLP 총 4군데 참여 Grand Rapids
  29. 북미 규격 송출시스템 @ KBS 시청자광장 ATSC 3.0 오디오 코덱은

    복수표준 A/342 Part 2 AC-4, A/342 Part 3 MPEG-H 우리나라에서는 MPEG-H만 단독으로 채택 미국에서는 AC-4를 주로 사용 TTAK.KO-07.0127_R3 A/330:201 6 A/330:2019a Payload Base Header Additional Header 우리나라 Length == 73 (0x49) 북미 Length == 68 (0x44) 2 Bytes 5 Bytes Total Length == 75 Bytes 68 Bytes ATSC 3.0 75’’ UHDTV CH52 (701MHz) 직접수신 KBS MMS 9-2 MarkOne Smartphone KBS MMS 9-2 3G-SDI [email protected] ATSC 3.0 IP-MUX ATSC 3.0 송중계소 ATSC 3.0 Broadcast Gateway ATSC 3.0 Exciter CH24 (533MHz) 직접수신 ATSC 3.0, 우리나라와 미국의 차이점은? (오디오 코덱) 우리나라 MPEG-H, 미국 AC-4 (ALP 패킷길이) 우리나라는 ALP Additional Header 길이 5 Bytes를 Payload로 간주 ATSC 3.0 2K-HD HEVC Encoder 미국 AC-4 ALP Packet Length Length
  30. ATSC 3.0 Encoder KBS여의도 ATSC 3.0 송신기 ATSC 3.0 차량수신기

    ✓ 광고 시작 시각 (BeginTime) ✓ 광고 길이 (Duration) 위치 기반 광고서버 5G-CDN 권역 경위도 기준점 (Longitude, Latitude) 시청자 특징 & 맞춤 URL UserGroup#1 (50대, 남성) UserGroup#2 (30대, 여성) 1 126.9158961 37.5281082 http://cdn.xxx.xxx./ AREA1_111.mp4 http://cdn.xxx.xxx./ AREA1_222.mp4 2 126.9208775 37.5312489 http://cdn.xxx.xxx./ AREA2_111.mp4 http://cdn.xxx.xxx./ AREA2_222.mp4 3 126.9208775 37.5312489 http://cdn.xxx.xxx./ AREA3_111.mp4 http://cdn.xxx.xxx./ AREA3_222.mp4 4 126.9158961 37.5281082 http://cdn.xxx.xxx./ AREA4_111.mp4 http://cdn.xxx.xxx./ AREA4_222.mp4 5 126.9158961 37.5281082 http://cdn.xxx.xxx./ AREA5_111.mp4 http://cdn.xxx.xxx./ AREA5_222.mp4 (1) GPS 위도, 경도 User_Key (2) 해당 위치에 맞는 광고정보 URL 위치 기반 광고서버 DB (예시) 서버 Request 정보를 토대로 하는 이동수신 시청자 실시간 현황판 MMT 헤더 내 프로그램 시각 정보 송출 후 위치 기반 대체 광고 시연
  31. ATSC 의장, 현대모비스에서 ATSC 3.0 수신기능이 탑재된 차량 출시 공식

    발표! 2022.6.9. ATSC NextGen Broadcast Conference @ Detroit [출처] https://www.tvtechnology.com/news/first-atsc-30-equipped-cars-expected-on-us-roads-by-2023
  32. 국내 NextGen TV 차량이동수신 필드테스트 경과 ETRI KBS 2021.08. 2022.05.

    SKT, Cast.era KBS UHD 혁신서비스 본방송 파라미터 수도권 수신환경 조사 우리나라 삼성전자, LG전자, 인도 Saankhya Labs, 일본 SONY 등 현존하는 ATSC 3.0 수신칩셋 비교 성능 평가 9-3 KBS보이는1라디오 채널 위치 기반 맞춤광고(Target Ad) 온에어 테스트 Saankhya 1-Rx SONY 4-Rx MRC SONY 1-Rx LGE 1-Rx
  33. 주요 이벤트 맞춤형 IBB 부가서비스 운영 누리호 IBB ‘멀티 CAM

    화면’ 프로야구 IBB ‘멀티 CAM 화면’ 2022.06.20. 19:00부터 매일 서비스! “KBS 뉴스 7 지역뉴스 모아보기”
  34. 2021.11.08.~ 9-3 보이는 라디오를 통해 실종아동찾기 정보 제공 (원본데이터) 경찰청

    웹사이트 서버 제공 정보 (최종 서비스 화면) 연동 데이터를 HD 화면으로 자동 생성한 결과
  35. 2021.12.01. MBC에서도 광고 없는 UHD MMS ‘MBC2 채널’ 신설키로 발표

    http://journal.kobeta.com/%eb%b0%95%ec%84%b1%ec%a0%9c-mbc-%ec%82%ac%ec%9e%a5-%eb%82%b4%eb%85%84%ec%97%90-%ea%b4%91%ea%b3%a0-%ec%97%86%eb%8a%94-mbc2-%eb%a7%8c%eb%93%a4-%ea%b2%83/
  36. UHD 방송망을 통해 재난정보는 이미 이동하면서 수신 가능합니다. KBS1 채널을

    직접 수신하여, 재난경보메시지 표시 중 (서울시내버스 463번에서 촬영)
  37. ATSC 3.0 고정수신 3GPP 5G-Broadcast KBS경기감악산 UHDTV실험국 ATSC 3.0 이동수신

    2019 2020 2021 2022 2023 2024 2025 2026 2027 [국책] Release 16 기반 5G 연동 [국책] 8K 전송 ATSC 1.0 DTV방송 종료 2019.11. 5kW 대출력 UHD+4HD+3R 동시전송 성공 2021.04. 이중편파(수직/수평) ATSC 3.0 MIMO 발사 2021.07. ATSC 3.0 다채널/모바일/양방향 혁신서비스 개시 스마트폰 차량내장 가정댁내 2021.11. 국내 최초 5G Broadcast 전파 발사 기념식 2022.02. ATSC 3.0 내장 스마트폰 시연회 2021.08. 차량내장형 수신기 수도권 성능 평가 CH56+CH52 채널결합(Bonding) 전파 발사 CH56+CH52 채널결합(Bonding) + 이중편파 MIMO 전파 발사 100Mbps /6MHz 100Mbps /6+6MHz 200Mbps /6+6MHz 2022.11. 글로벌 제조사 공동 스마트폰 대상 직접수신 성능평가 [국책] Release 18 기반 국민들이 체감할 수 있도록 ‘지상파 직접수신 플랫폼’ 경쟁력을 높이는 것, 그 자체가 수신료의 튼튼한 기반입니다. 이미 KBS는 준비하고 있습니다.
  38. 2021.11.12. 북감악실험국 허가 연장 및 추가 송신기 설치 허가장 발급

    5G-Broadcast 송신기 ATSC 3.0 송신기 ATSC 3.0 MIMO 송신기 3장치 4장치 5장치 ATSC 3.0 MIMO ATSC 3.0 5G-Broadcast 수평 수직 수평
  39. UHD+5G 동시 전송 기술, 모든 단말기에서 직접수신이 가능한 빈틈없는 방송

    시청 환경을 만들 수 있습니다. 스마트폰은 5G 신호를 수신해서 이동하면서 방송 시청 집 안의 UHDTV는 방송신호를 수신해서 기존과 동일하게 시청 ATSC 3.0 & 5G 대상실험국 북감악중계소 5G 칩셋이 탑재된 단말기가 곧 ‘텔레비전수상기’
  40. 2K-HD HEVC Encoder ROUTE ATSC 3.0 IP-MUX ATSC 3.0 Broadcast

    Gateway STLTP HD-SDI 1080 @59.94p 3G-SDI 239.255.9.yy MBMS -GW M1 * BM-SC = Broadcast/Multicast Service Centre, MBMS-GW = MBMS Gateway, ROUTE = Real-Time Object Delivery over Unidirectional Transport BM-SC SGi-mb SGmb HPHT eNB 3GPP Release 16/17 ATSC 3.0 Exciter RTP/UDP/IP 북감악실험국 UHD주조 테스트베드 전 용 회 선 ROUTE PLP #0 LTE-Uu ATSC 3.0 Service Layer Reuse UHD주조 본방송 헤드엔드 [근거] 3GPP TR 26.217 ATSC 3.0 Service Content (User Plane) UDP L1/L2 UDP L1/L2 SYNC as in TS 29.061 L1/L2 as in TS 29.061 L1/L2 as in TS 29.281 SYNC as in TS 29.281 TV Content Provider App Server BM-SC MBMS GW eNB xMB-U SGi-mb M1 L1/L2 L1/L2 IP IP UE LTE-Uu as in TS 36.300 as in TS 36.300 ATSC 3.0 Service Content (User Plane) 6 MHz 6 MHz
  41. [과기정통부 국책과제] UHD 재난경보방송 STLTP 모니터링 시스템 시제품 개발 PTP에

    동기화된 DSTP/STLTP 모니터링 장치 GPS에 동기화된 STLTP/RF 모니터링 장치
  42. [과기정통부 국책과제] UHD 재난경보방송 STLTP 모니터링 시스템 시제품 개발 PTP에

    동기화된 DSTP/STLTP 모니터링 장치 GPS에 동기화된 STLTP/RF 모니터링 장치
  43. (출처) https://nmsc.kma.go.kr/homepage/html/base/cmm/selectPage.do?page=static.satllite.introComs https://www.kari.re.kr/cop/bbs/BBSMSTR_000000000064/selectBoardArticle.do?nttId=6005&kind=&mno=sitemap_02&pageIndex=1&searchCnd=&searchWrd= 천리안위성(Ka밴드) 개요 COMS 1 (GEO-Kompsat 1, Cheollian

    1) 2010년 6월 27일 발사 동경 128.2°의 정지궤도 통신 주파수 대역 (상향) 29.6~30.0GHz (하향) 19.8~20.2GHz 채널 1번은 남부빔 채널로서 빔의 중심이 남한 지역을 지향하며 통신 임무를 수행 채널 2번은 중북부빔 채널로서 빔의 중심이 북한 지역을 바라보지만 통신 범위는 남한지역을 포괄하여 통신 임무를 수행 채널 3번은 남부빔 채널로서 남한 지역을 지향하며 주로 방송 서비스에 활용 ✓ 실험주파수대역 : (상향) 29.932~29.968GHz (하향) 20.132~20.168GHz ✓ 점유대역폭 : 12MHz (할당폭 36MHz) 남부빔 중부빔 북부빔
  44. 서울-제주 간 KOREN연구망(IP전용회선) 및 천리안위성(Ka밴드) 을 활용하여 UHD 이중화 신호

    분배망 개통 완료, 테스트 개시 (2020.10.22.~) ATSC3.0 HEVC ENC CISCO L3 Switch switch(config-if)# switchport monitor DVB-S2 Modulator MMTP UDP/IP 천리안위성 120ms 120m 35,800 km (정지궤도) Ka-band KBS 여의도 본사 제 HD-SDI 29.9GHz 20.1GHz 직경 1.2 m KOREN 12G-SDI HD-SDI 9-1 KBS1 UHD 9-2 KBS NEWS24 9-3 KBS 보이는 1R ✓ 9-2 KBS NEWS 24 채널은 ‘KOREN’망을 통해 수신한 스트림으로 온에어 중 ✓ 9-3 KBS 보이는 1R 채널은 ‘천리안위성’을 통해 수신한 스트림으로 온에어 중
  45. 서울-제주 간 KOREN연구망(IP전용회선) 및 천리안위성(Ka밴드) 을 활용하여 UHD 이중화 신호
