20251204 방송 기술 엔지니어 관점으로 본 북한의 위성 및 지상파 방송 현황 @ 2025 남북 방송통신 국제 콘퍼런스

□ 개 요

o (주최 / 후원) KISDI, 한양대(통일교육사업단) 공동 / 방송미디어통신위원회

o (주제) 디지털 대전환 시대, 기술로 여는 남북 방송통신 협력의 미래

o (일시) 2025. 12. 4.(목) 14:00 ~ 17:30

o (장소) 한양대학교 백남학술정보관 6층 국제회의실

□ 발 표

o 세션 2 : 변화하는 북한의 미디어 - 드라마와 방송 기술을 중심으로

o 발표 2 : < 방송 기술 엔지니어 관점으로 본 북한의 위성 및 지상파 방송 현황 >

Transcript

1. 방송 기술 엔지니어 관점으로 본 북한의 위성 및 지상파 방송 현황 : 조선중앙방송 자료 영상 수신을 위한 고군분투기 2007.03.~2025.08. KBS 방송인프라본부 미디어송출부 2025.08.~현재 MBC 혁신성장본부 기술정보사업팀 전성호 2025 남북 방송통신 컨퍼런스 발표2세션

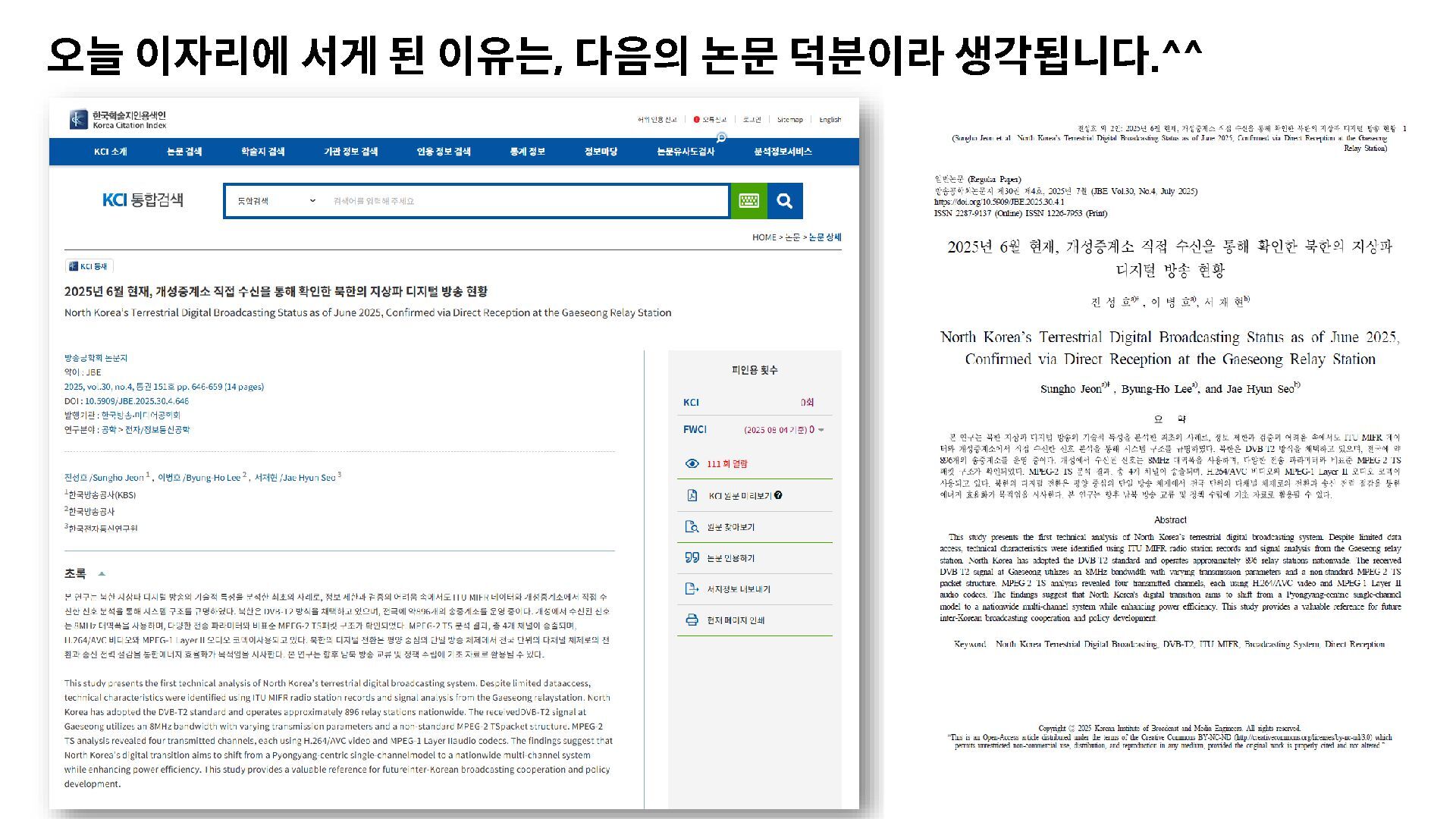

2. 오늘 이자리에 서게 된 이유는 , 다음의 논문 덕분이라 생각됩니다 .^^

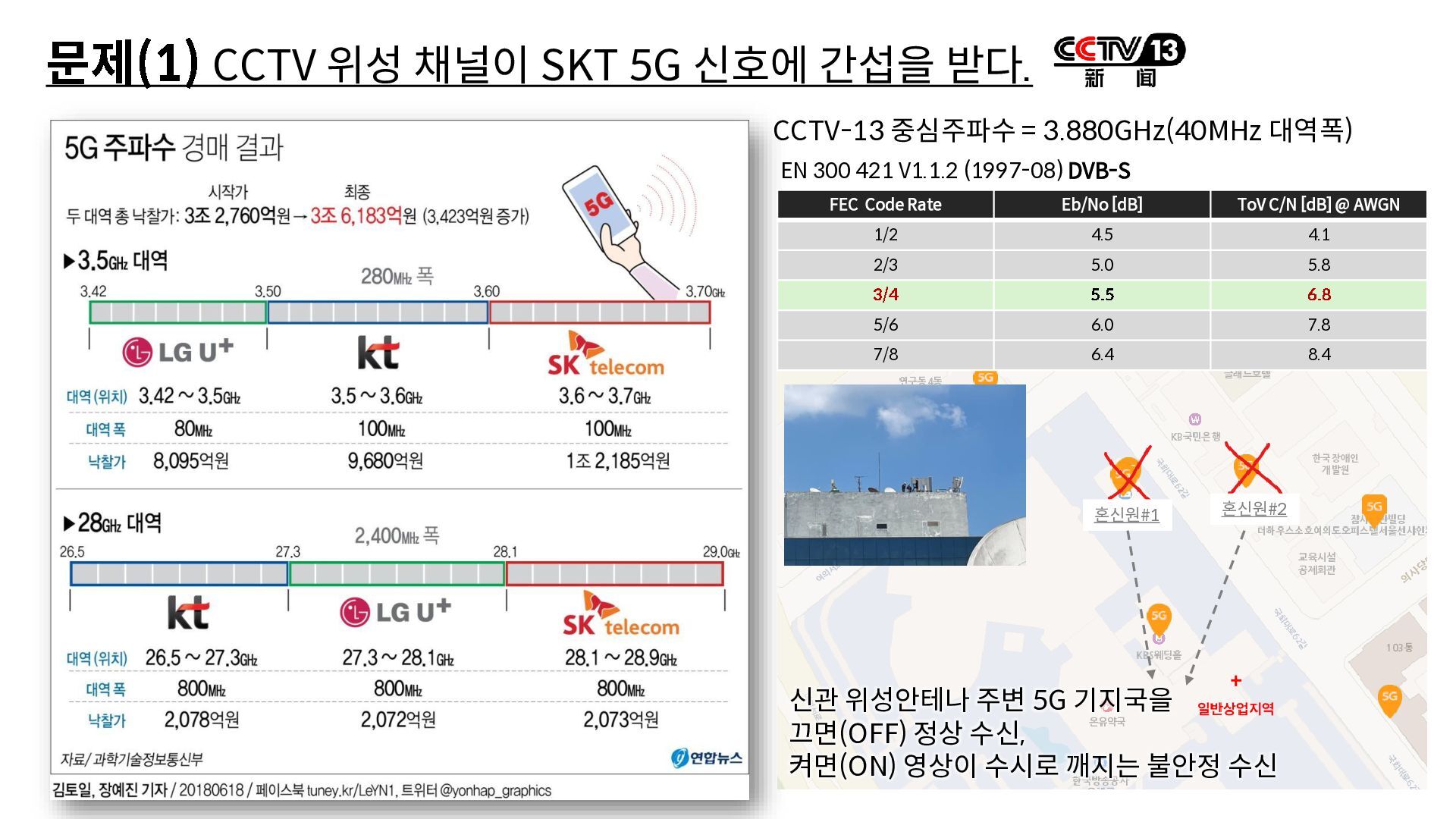

3. 문제(1) CCTV 위성 채널이 SKT 5G 신호에 간섭을 받다. CCTV-13 중심주파수 = 3.880GHz(40MHz 대역폭) FEC Code Rate Eb/No [dB] ToV C/N [dB] @ AWGN 1/2 4.5 4.1 2/3 5.0 5.8 3/4 5.5 6.8 5/6 6.0 7.8 7/8 6.4 8.4 EN 300 421 V1.1.2 (1997-08) DVB-S 신관 위성안테나 주변 5G 기지국을 끄면(OFF) 정상 수신, 켜면(ON) 영상이 수시로 깨지는 불안정 수신 혼신원#1 혼신원#2

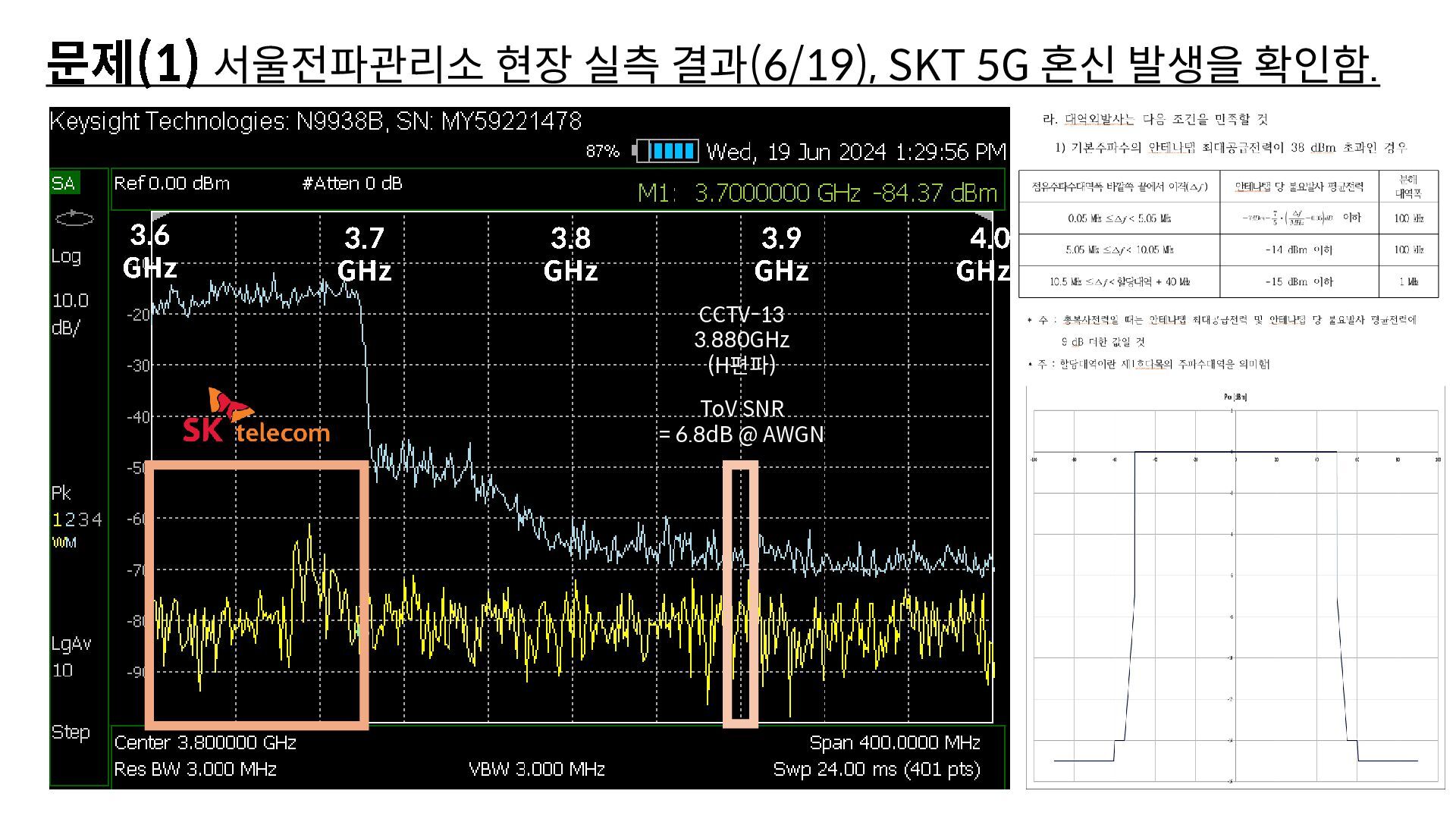

4. 4.0 GHz 3.9 GHz 3.8 GHz CCTV-13 3.880GHz (H편파) ToV SNR = 6.8dB @ AWGN 3.6 GHz 3.7 GHz 문제(1) 서울전파관리소 현장 실측 결과(6/19), SKT 5G 혼신 발생을 확인함.

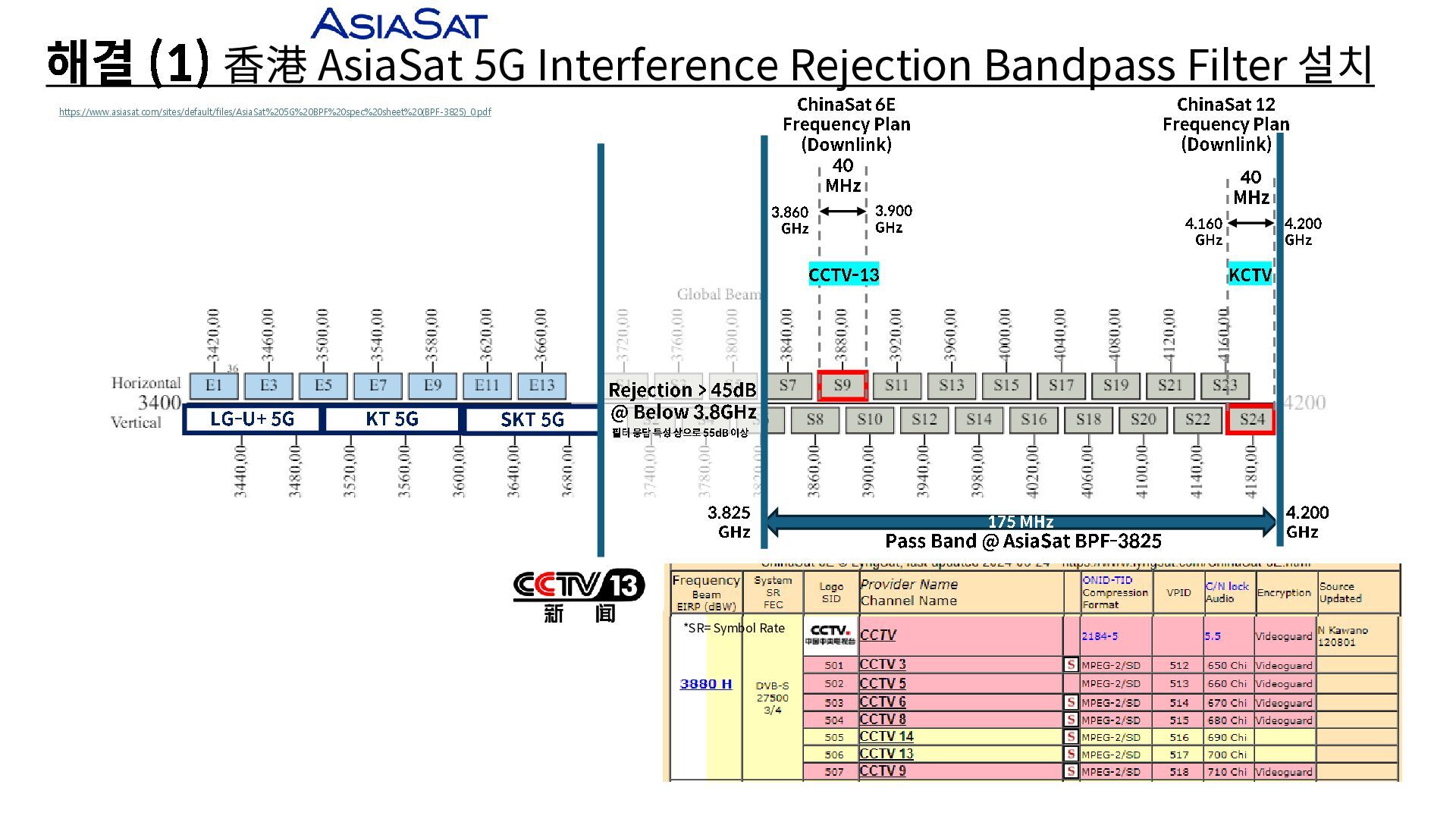

5. 3.860 GHz 3.900 GHz 40 MHz CCTV-13 4.160 GHz 40 MHz 175 MHz Pass Band @ AsiaSat BPF-3825 3.825 GHz 4.200 GHz *SR= Symbol Rate Rejection > 45dB @ Below 3.8GHz 필터 응답 특성 상으로55dB 이상 KCTV 4.200 GHz 해결 (1) 香港 AsiaSat 5G Interference Rejection Bandpass Filter 설치 ChinaSat 6E Frequency Plan (Downlink) ChinaSat 12 Frequency Plan (Downlink) https://www.asiasat.com/sites/default/files/AsiaSat%205G%20BPF%20spec%20sheet%20(BPF-3825)_0.pdf SKT 5G KT 5G LG-U+ 5G

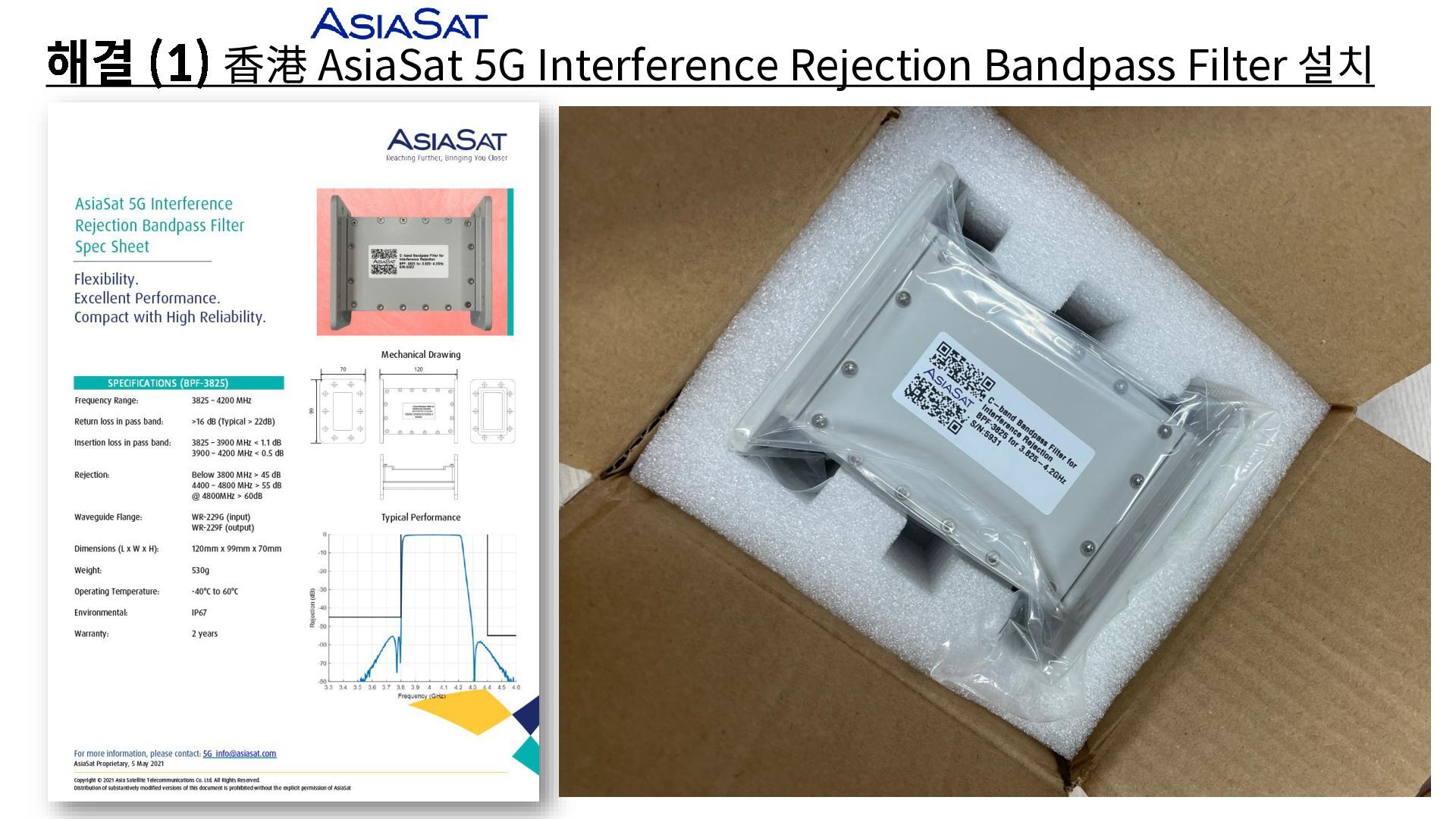

6. 해결 (1) 香港 AsiaSat 5G Interference Rejection Bandpass Filter 설치 https://www.vsatplus.com/products/xmw-bpf-4000-400-c-band-pass-filter-equal-to-norsat-bpf-c-4 3.65GHz 3.70GHz 3.55GHz 기존 필터: XMW
7. 해결 (1) 香港 AsiaSat 5G Interference Rejection Bandpass Filter 설치

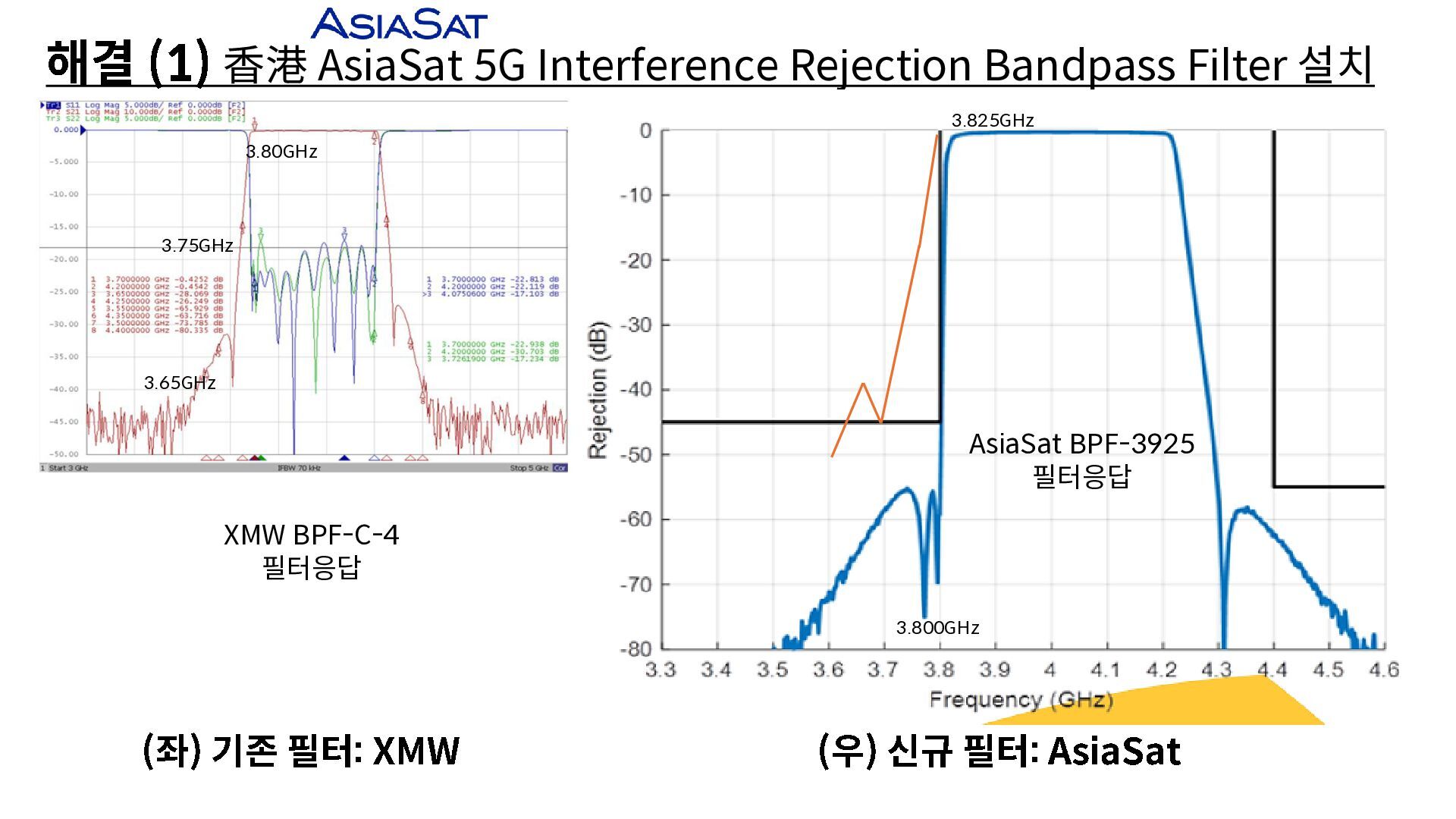

8. 해결 (1) 香港 AsiaSat 5G Interference Rejection Bandpass Filter 설치 3.75GHz 3.80GHz 3.65GHz XMW BPF-C-4 필터응답 AsiaSat BPF-3925 필터응답 3.825GHz 3.800GHz (좌) 기존 필터: XMW (우) 신규 필터: AsiaSat

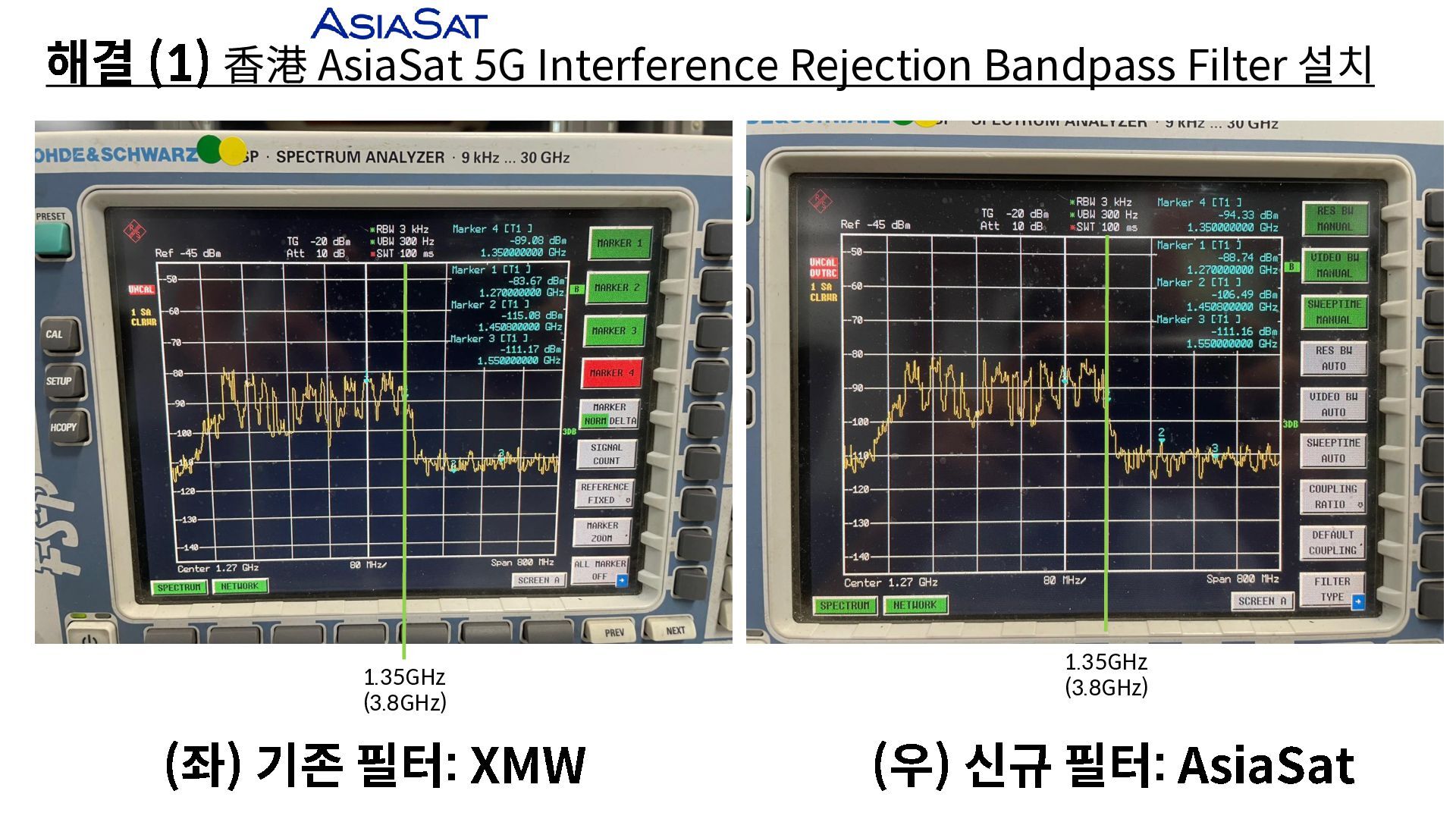

9. 해결 (1) 香港 AsiaSat 5G Interference Rejection Bandpass Filter 설치 1.35GHz (3.8GHz) 1.35GHz (3.8GHz) (좌) 기존 필터: XMW (우) 신규 필터: AsiaSat

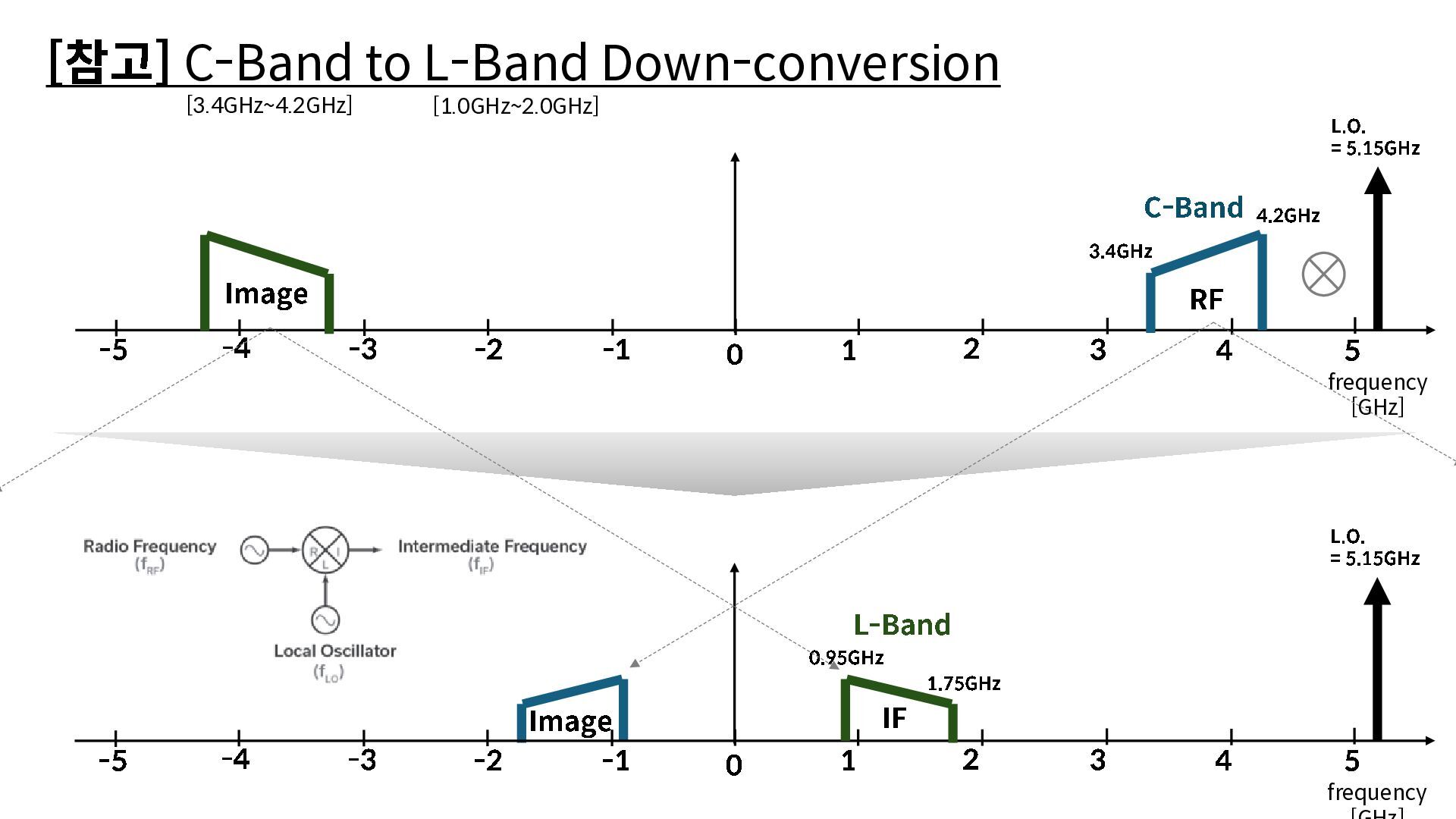

10. [참고] C-Band to L-Band Down-conversion [3.4GHz~4.2GHz] [1.0GHz~2.0GHz] 3.4GHz 4.2GHz frequency [GHz] L.O. = 5.15GHz 0 -1 -2 -3 -4 -5 5 4 3 2 1 0.95GHz 1.75GHz frequency L.O. = 5.15GHz 0 -1 -2 -3 -4 -5 5 4 3 2 1 RF Image IF Image C-Band L-Band

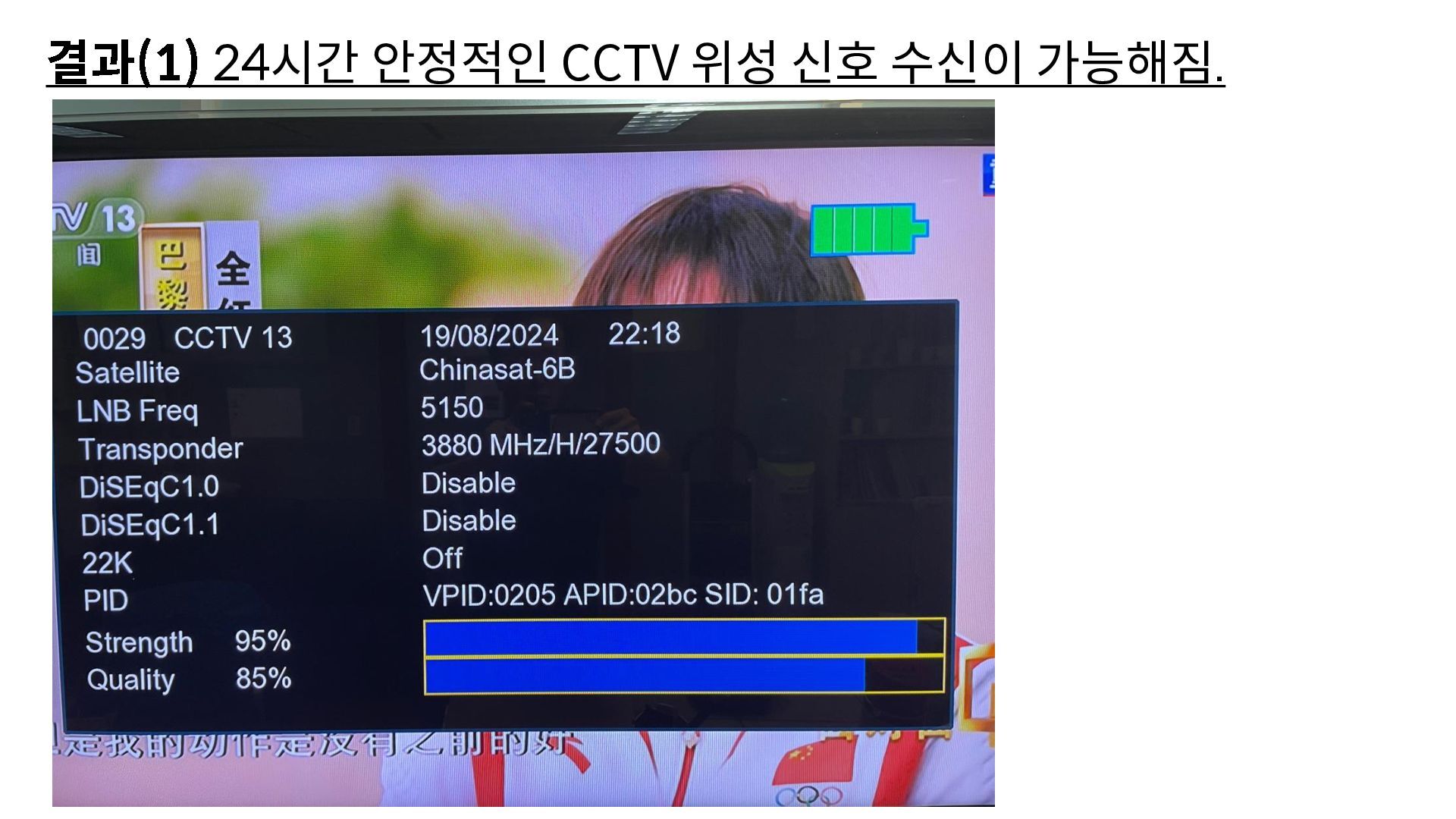

11. 결과(1) 24시간 안정적인 CCTV 위성 신호 수신이 가능해짐.

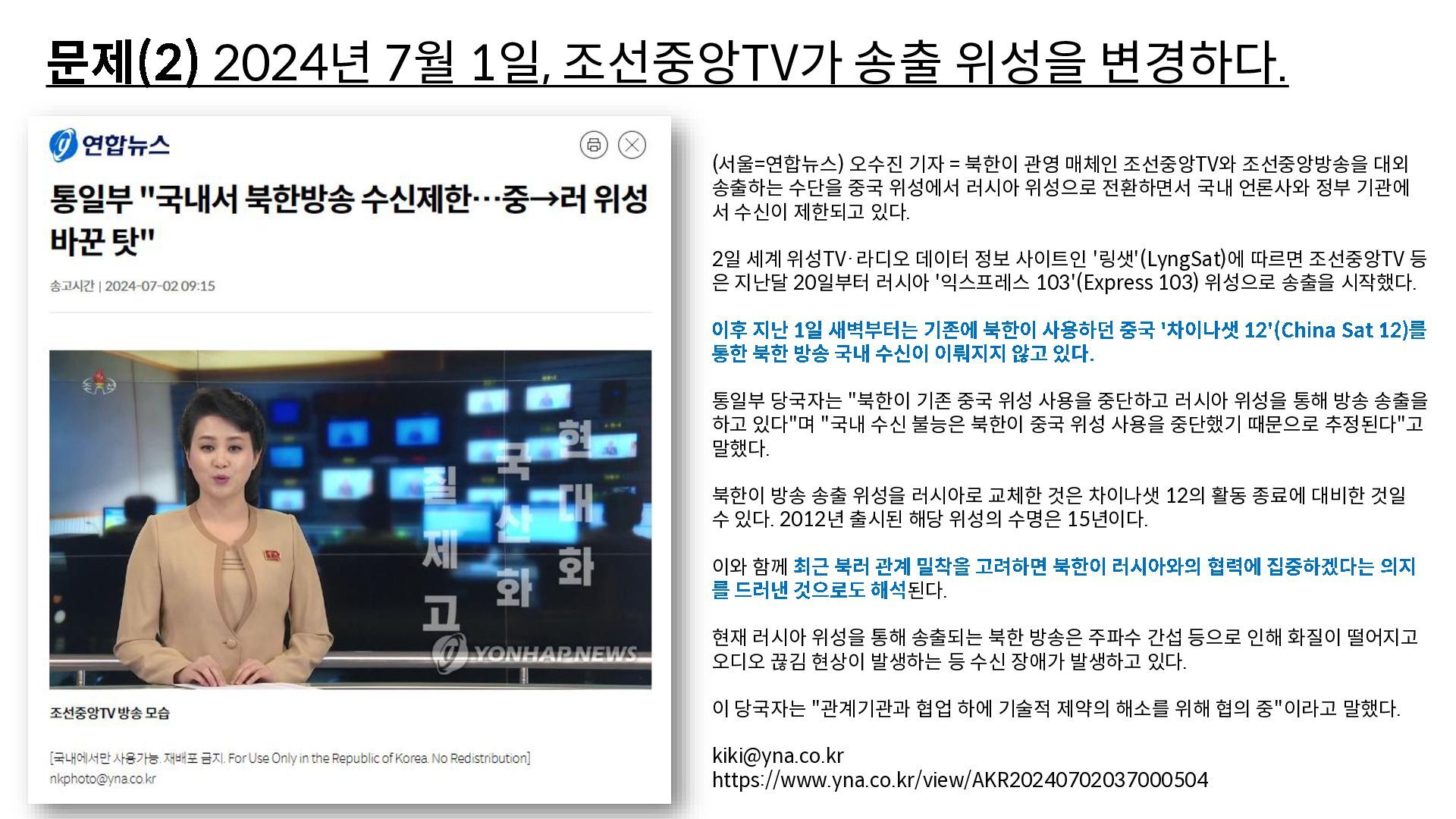

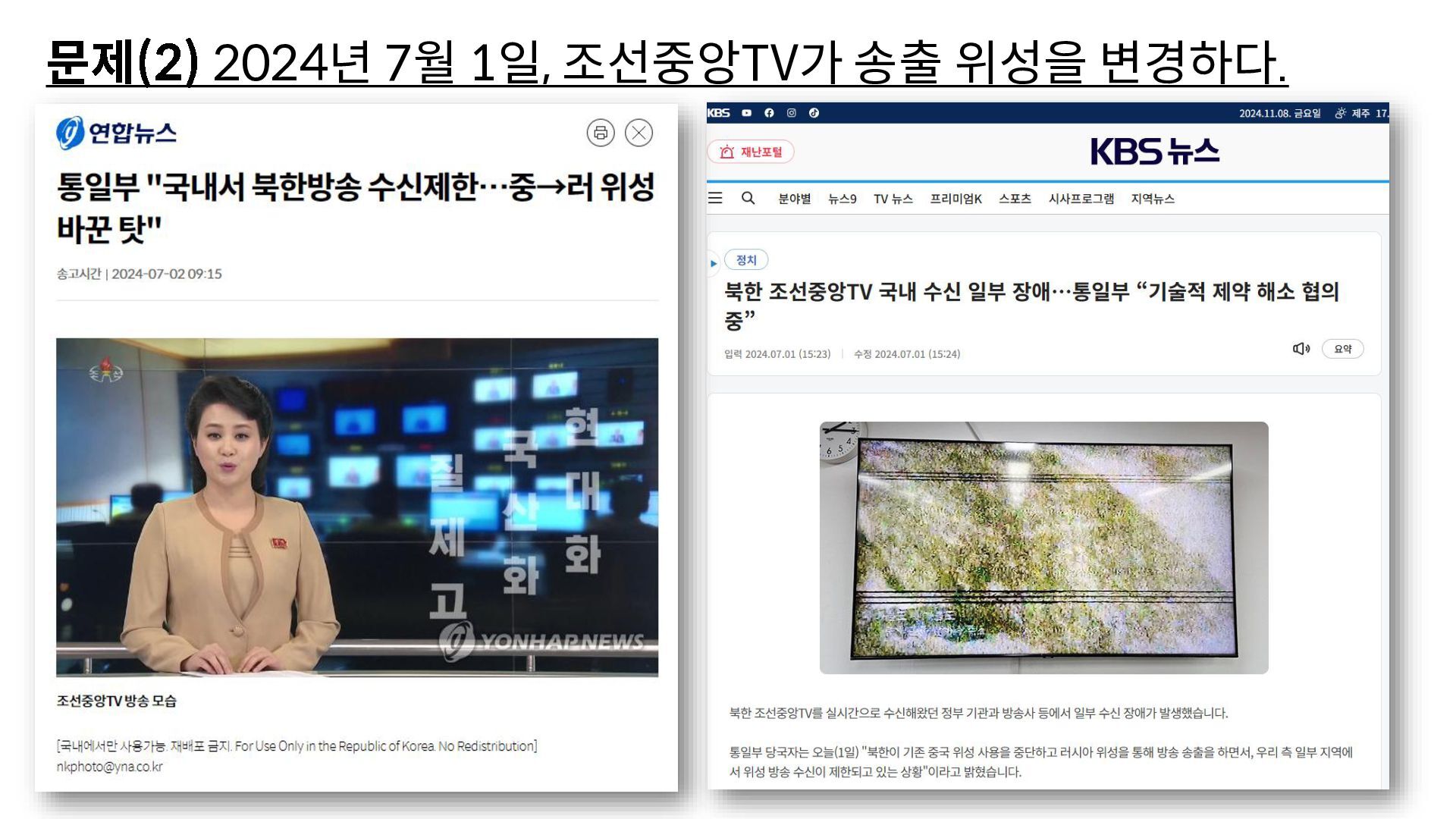

12. 문제(2) 2024년 7월 1일, 조선중앙TV가 송출 위성을 변경하다.

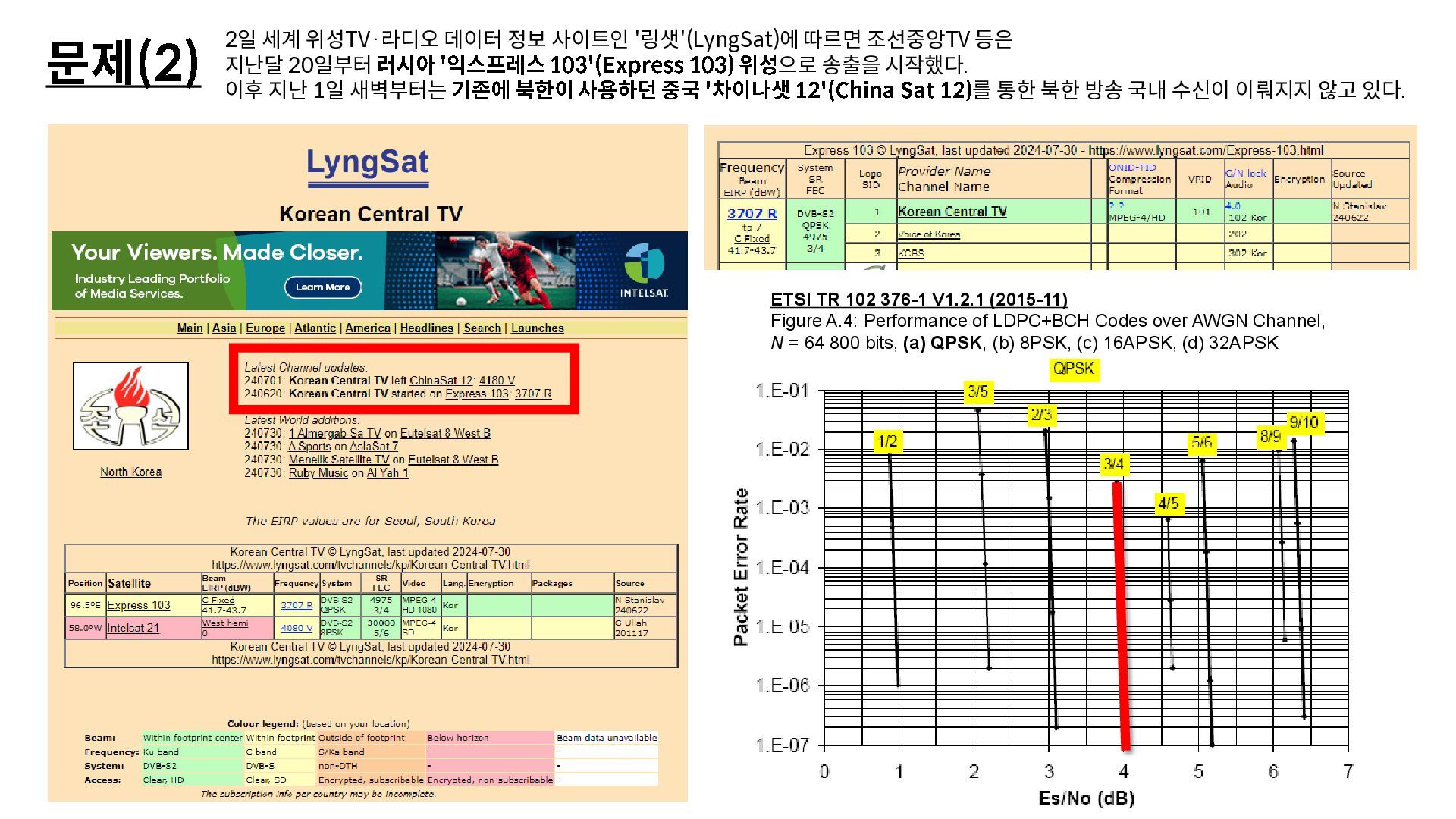

13. (서울=연합뉴스) 오수진 기자 = 북한이 관영 매체인 조선중앙TV와 조선중앙방송을 대외 송출하는 수단을 중국 위성에서 러시아 위성으로 전환하면서 국내 언론사와 정부 기관에 서 수신이 제한되고 있다. 2일 세계 위성TV·라디오 데이터 정보 사이트인 '링샛'(LyngSat)에 따르면 조선중앙TV 등 은 지난달 20일부터 러시아 '익스프레스 103'(Express 103) 위성으로 송출을 시작했다. 이후 지난 1일 새벽부터는 기존에 북한이 사용하던 중국 '차이나샛 12'(China Sat 12) 를 통한 북한 방송 국내 수신이 이뤄지지 않고 있다. 통일부 당국자는 "북한이 기존 중국 위성 사용을 중단하고 러시아 위성을 통해 방송 송출을 하고 있다"며 "국내 수신 불능은 북한이 중국 위성 사용을 중단했기 때문으로 추정된다"고 말했다. 북한이 방송 송출 위성을 러시아로 교체한 것은 차이나샛 12의 활동 종료에 대비한 것일 수 있다. 2012년 출시된 해당 위성의 수명은 15년이다. 이와 함께 최근 북러 관계 밀착을 고려하면 북한이 러시아와의 협력에 집중하겠다는 의지 를 드러낸 것으로도 해석된다. 현재 러시아 위성을 통해 송출되는 북한 방송은 주파수 간섭 등으로 인해 화질이 떨어지고 오디오 끊김 현상이 발생하는 등 수신 장애가 발생하고 있다. 이 당국자는 "관계기관과 협업 하에 기술적 제약의 해소를 위해 협의 중"이라고 말했다. kiki@yna.co.kr https://www.yna.co.kr/view/AKR20240702037000504 문제(2) 2024년 7월 1일, 조선중앙TV가 송출 위성을 변경하다.
14. 2일 세계 위성TV·라디오 데이터 정보 사이트인 '링샛'(LyngSat)에 따르면 조선중앙TV 등은 지난달 20일부터 러시아 '익스프레스 103'(Express 103) 위성으로 송출을 시작했다. 이후 지난 1일 새벽부터는 기존에 북한이 사용하던 중국 '차이나샛 12'(China Sat 12) 를 통한 북한 방송 국내 수신이 이뤄지지 않고 있다. 문제(2) ETSI TR 102 376-1 V1.2.1 (2015-11) Figure A.4: Performance of LDPC+BCH Codes over AWGN Channel, N = 64 800 bits, (a) QPSK, (b) 8PSK, (c) 16APSK, (d) 32APSK

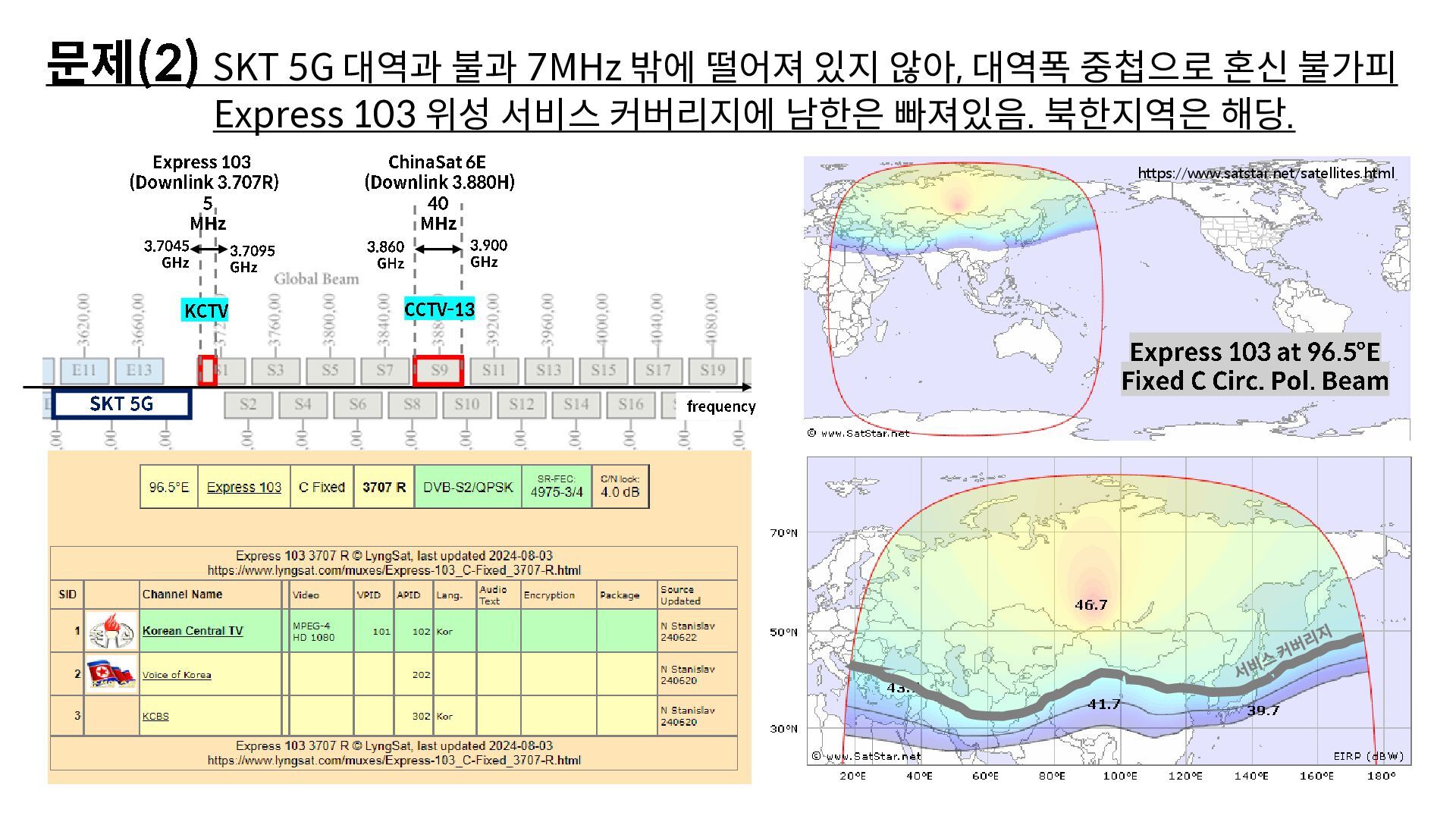

15. 3.7045 GHz 3.7095 GHz 5 MHz KCTV 문제(2) SKT 5G 대역과 불과 7MHz 밖에 떨어져 있지 않아, 대역폭 중첩으로 혼신 불가피 Express 103 위성 서비스 커버리지에 남한은 빠져있음. 북한지역은 해당. Express 103 (Downlink 3.707R) SKT 5G Express 103 at 96.5°E Fixed C Circ. Pol. Beam 40 MHz ChinaSat 6E (Downlink 3.880H) 3.860 GHz 3.900 GHz CCTV-13 frequency https://www.satstar.net/satellites.html

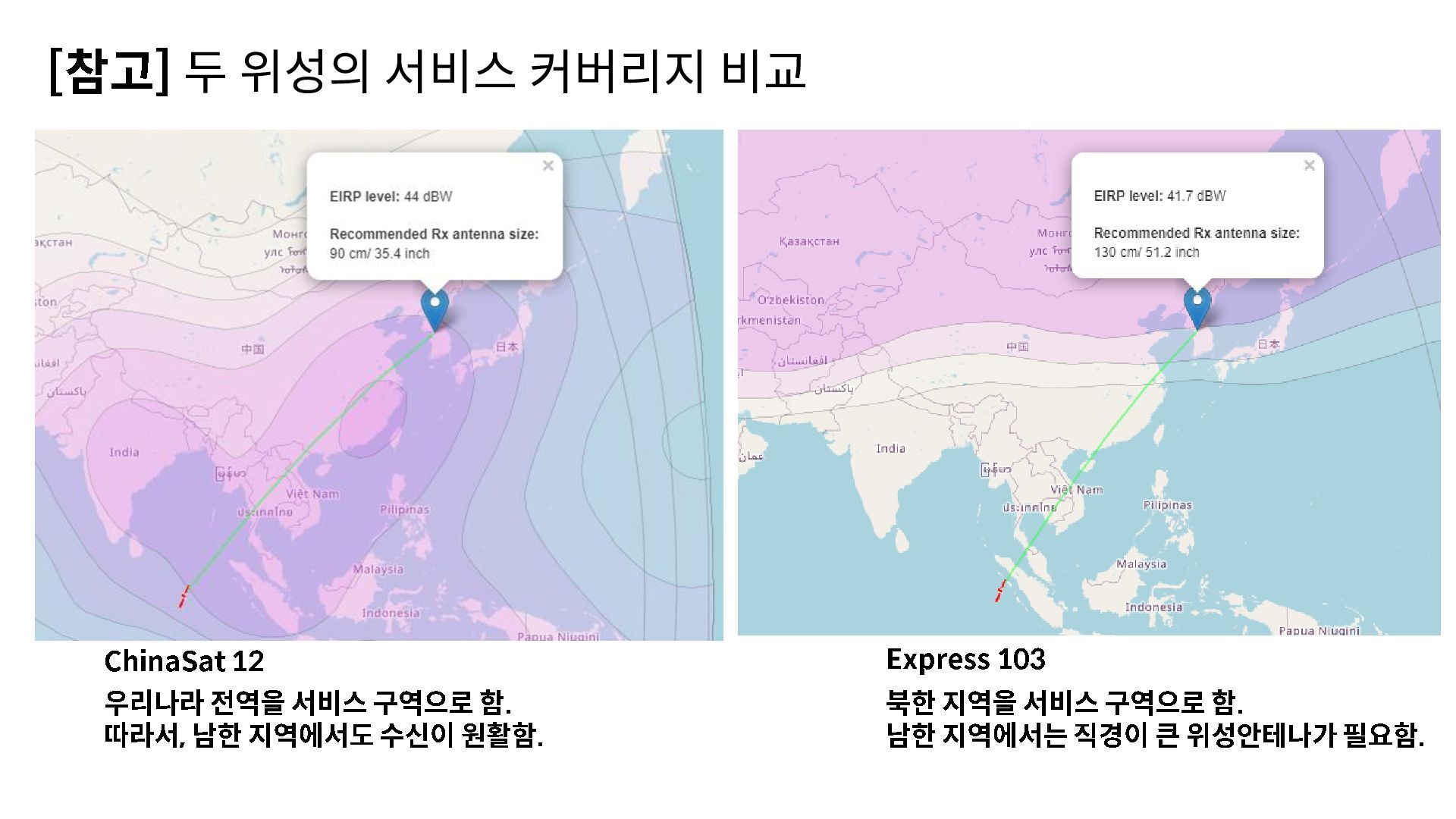

16. ChinaSat 12 [참고] 두 위성의 서비스 커버리지 비교 Express 103 우리나라 전역을 서비스 구역으로 함. 따라서 , 남한 지역에서도 수신이 원활함 . 북한 지역을 서비스 구역으로 함. 남한 지역에서는 직경이 큰 위성안테나가 필요함 .

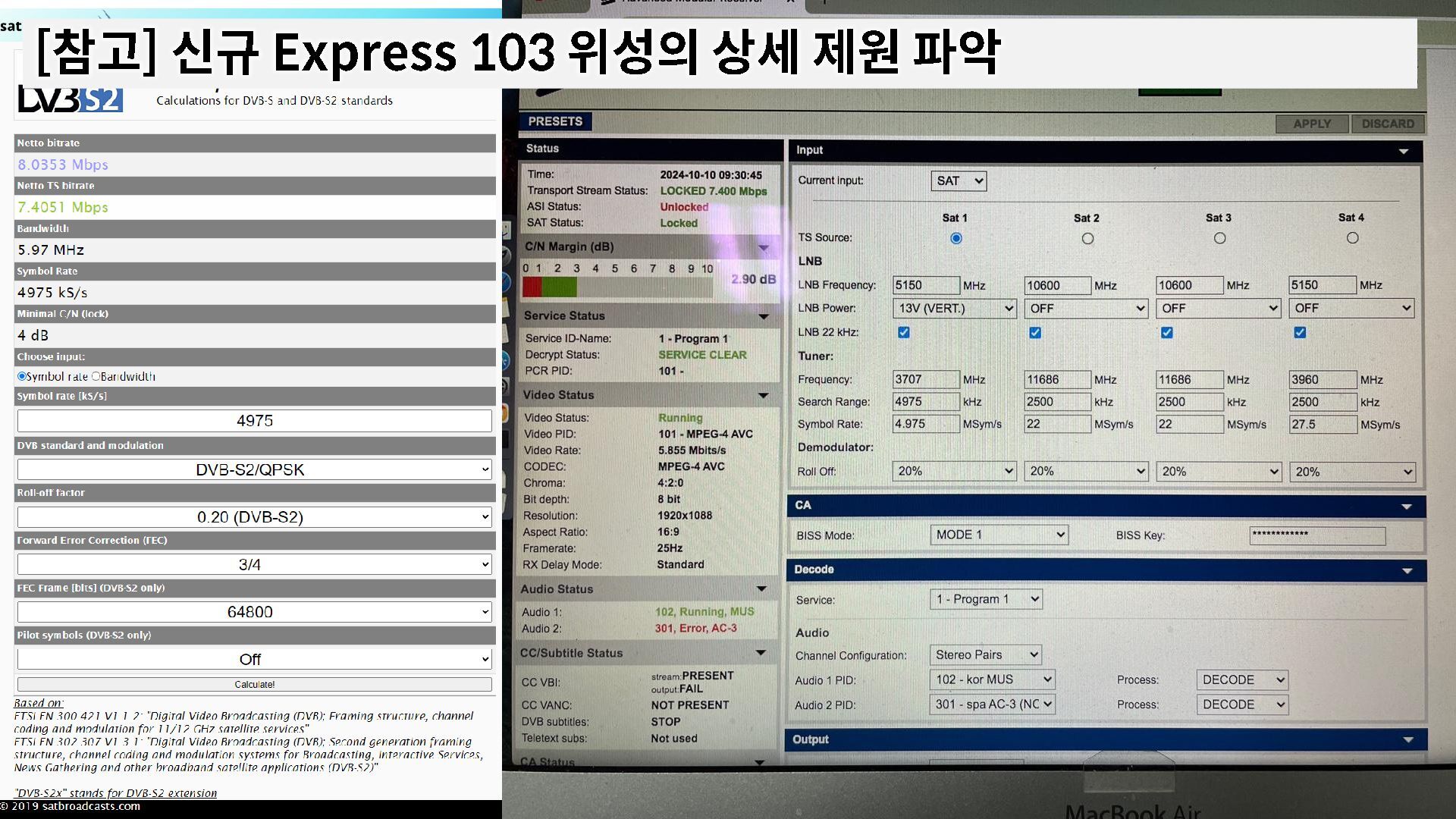

17. [참고] 신규 Express 103 위성의 상세 제원 파악

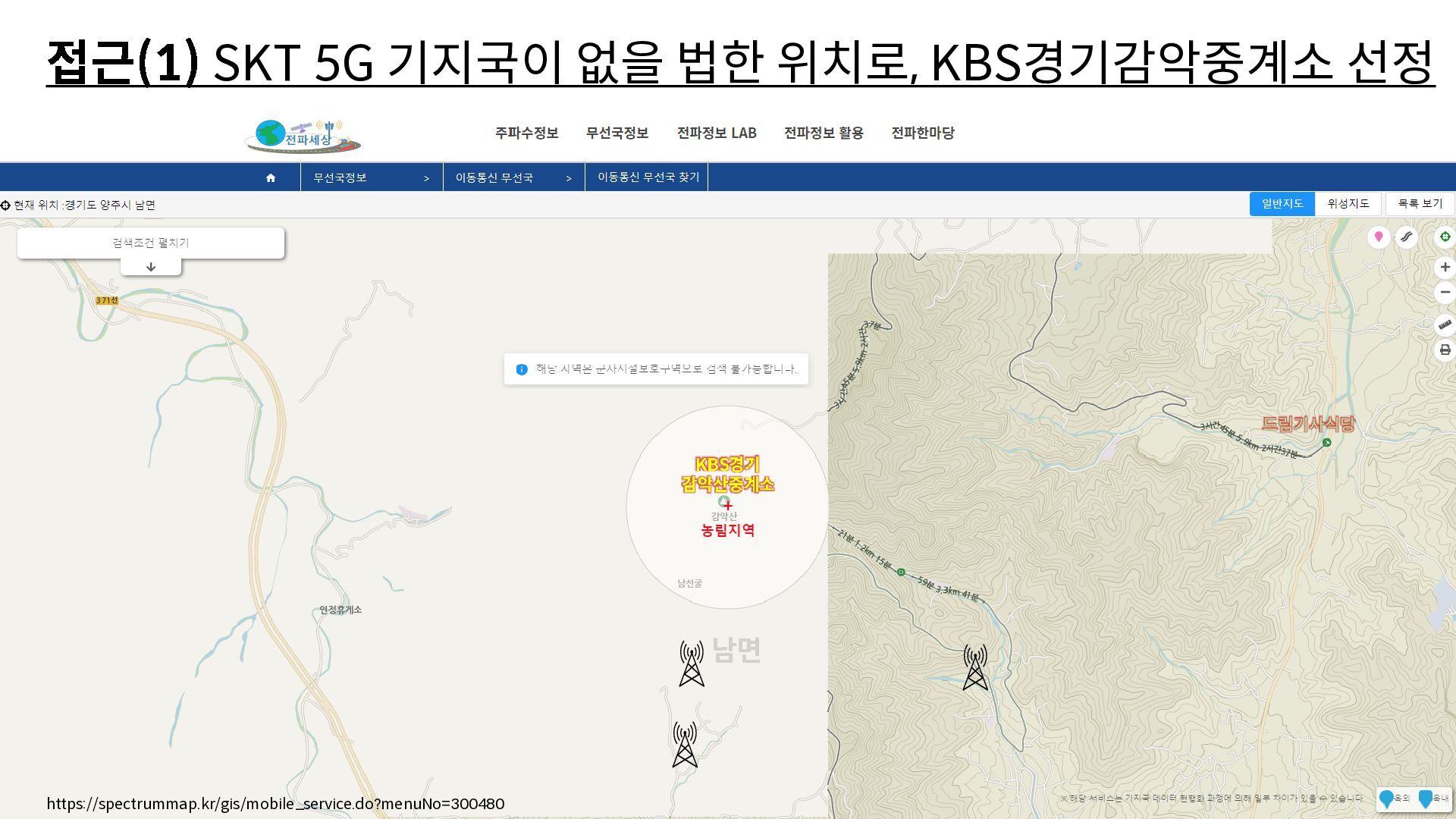

18. 접근(1) SKT 5G 기지국이 없을 법한 위치로, KBS경기감악중계소 선정 드림기사식당 KBS경기 감악산중계소 https://spectrummap.kr/gis/mobile_service.do?menuNo=300480

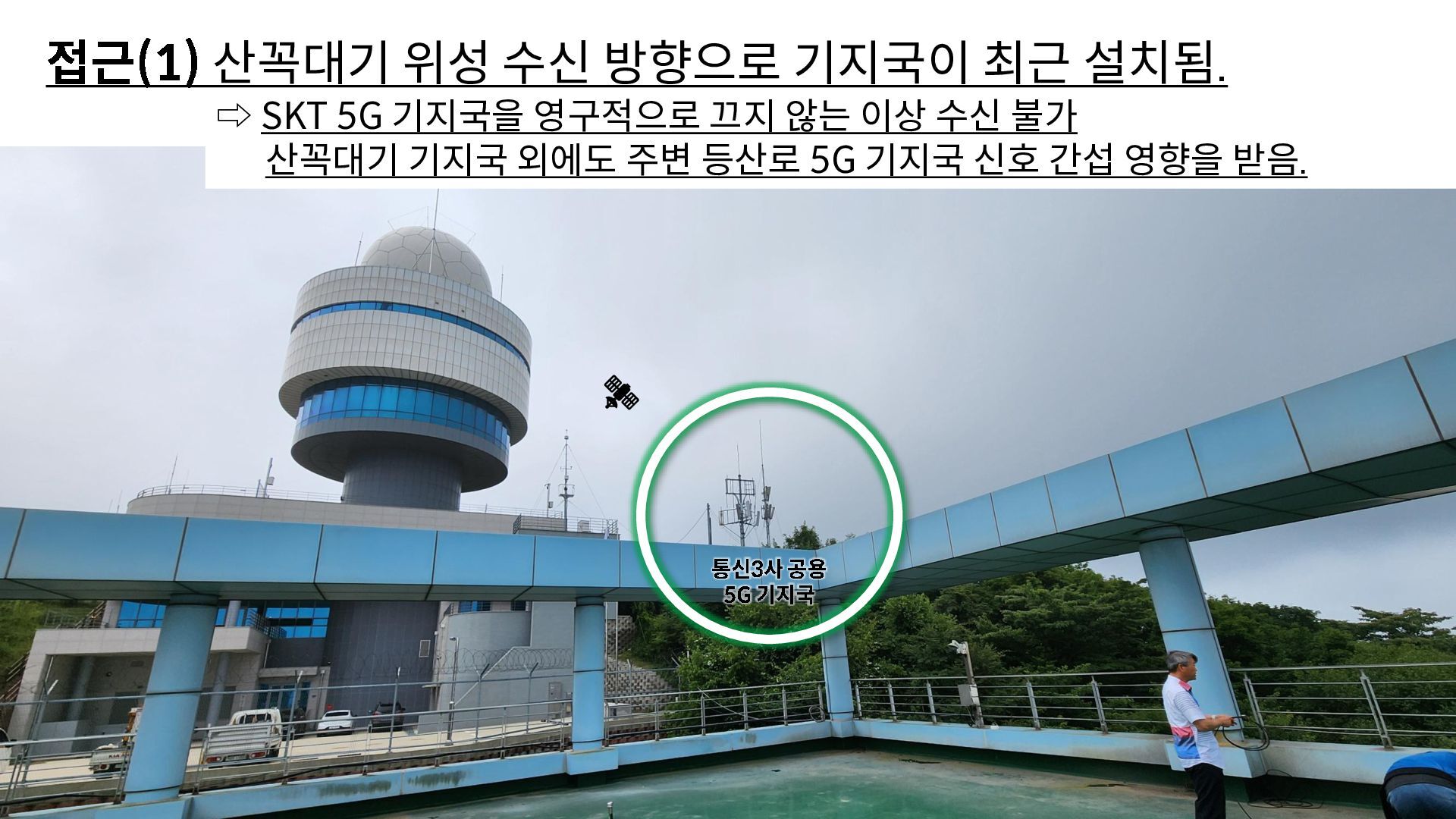

19. 접근(1) 산꼭대기 위성 수신 방향으로 기지국이 최근 설치됨. 통신3사 공용 5G 기지국 ⇨ SKT 5G 기지국을 영구적으로 끄지 않는 이상 수신 불가 산꼭대기 기지국 외에도 주변 등산로 5G 기지국 신호 간섭 영향을 받음.

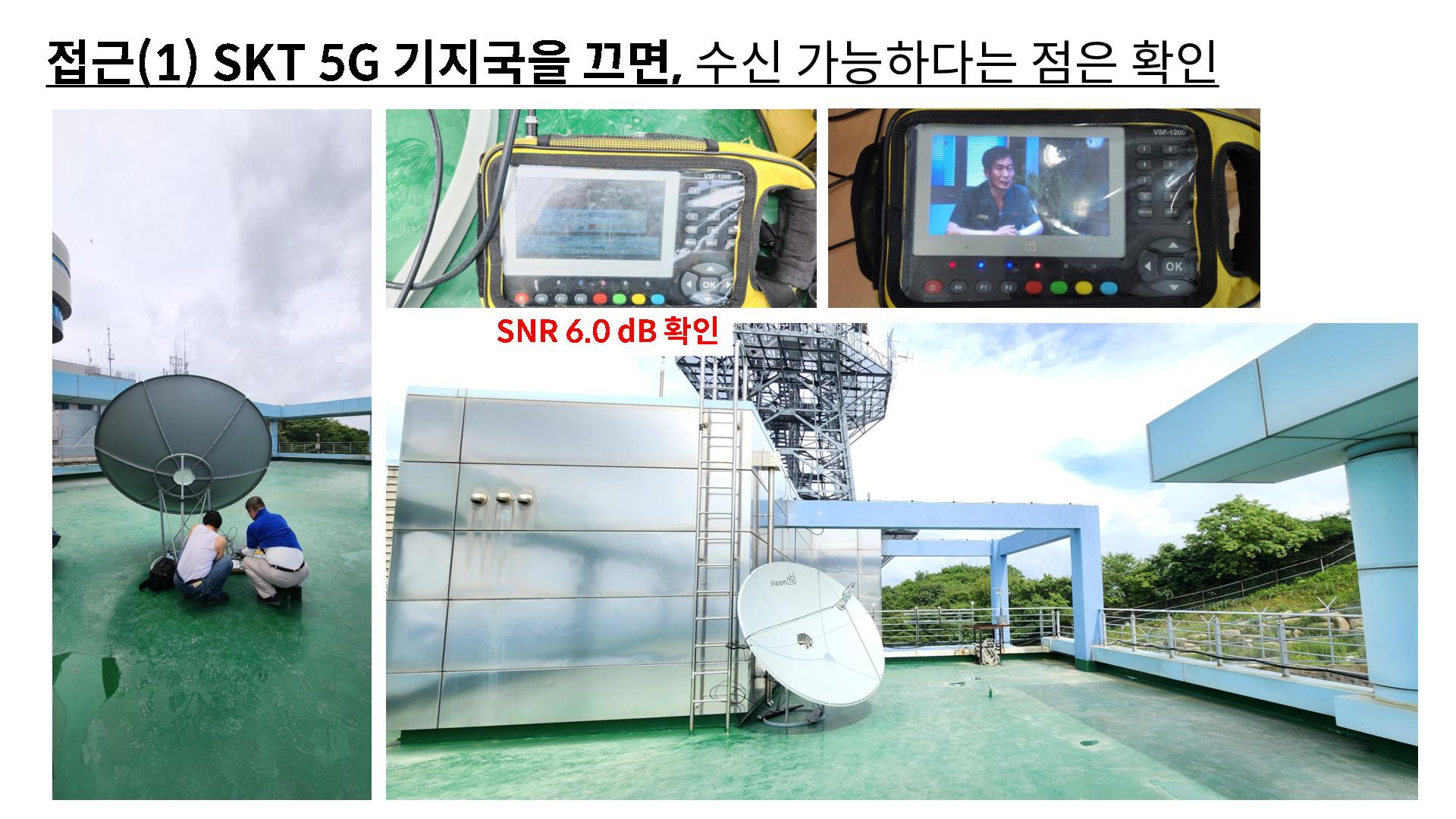

20. 접근(1) SKT 5G 기지국을 끄면, 수신 가능하다는 점은 확인 SNR 6.0 dB 확인

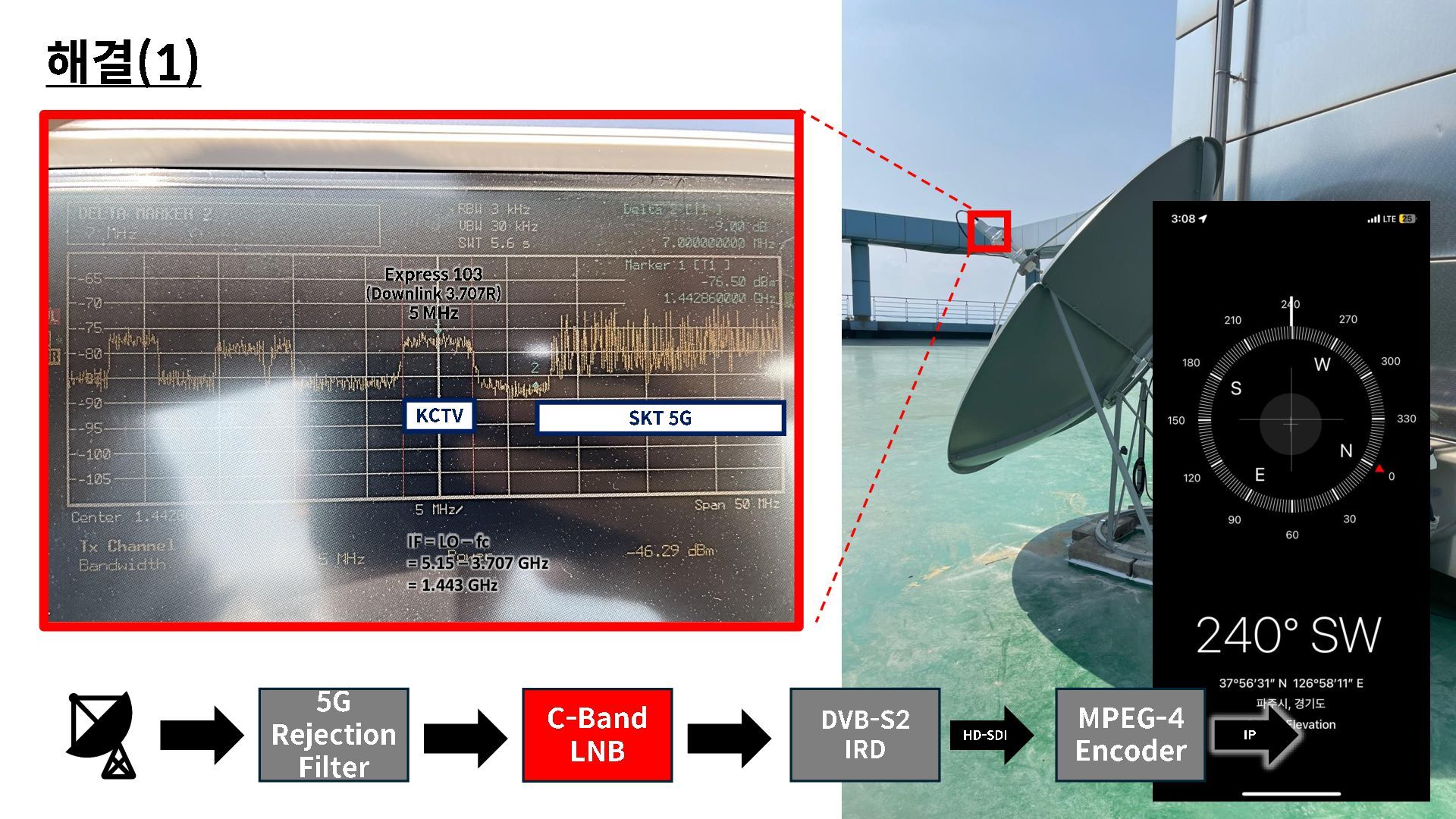

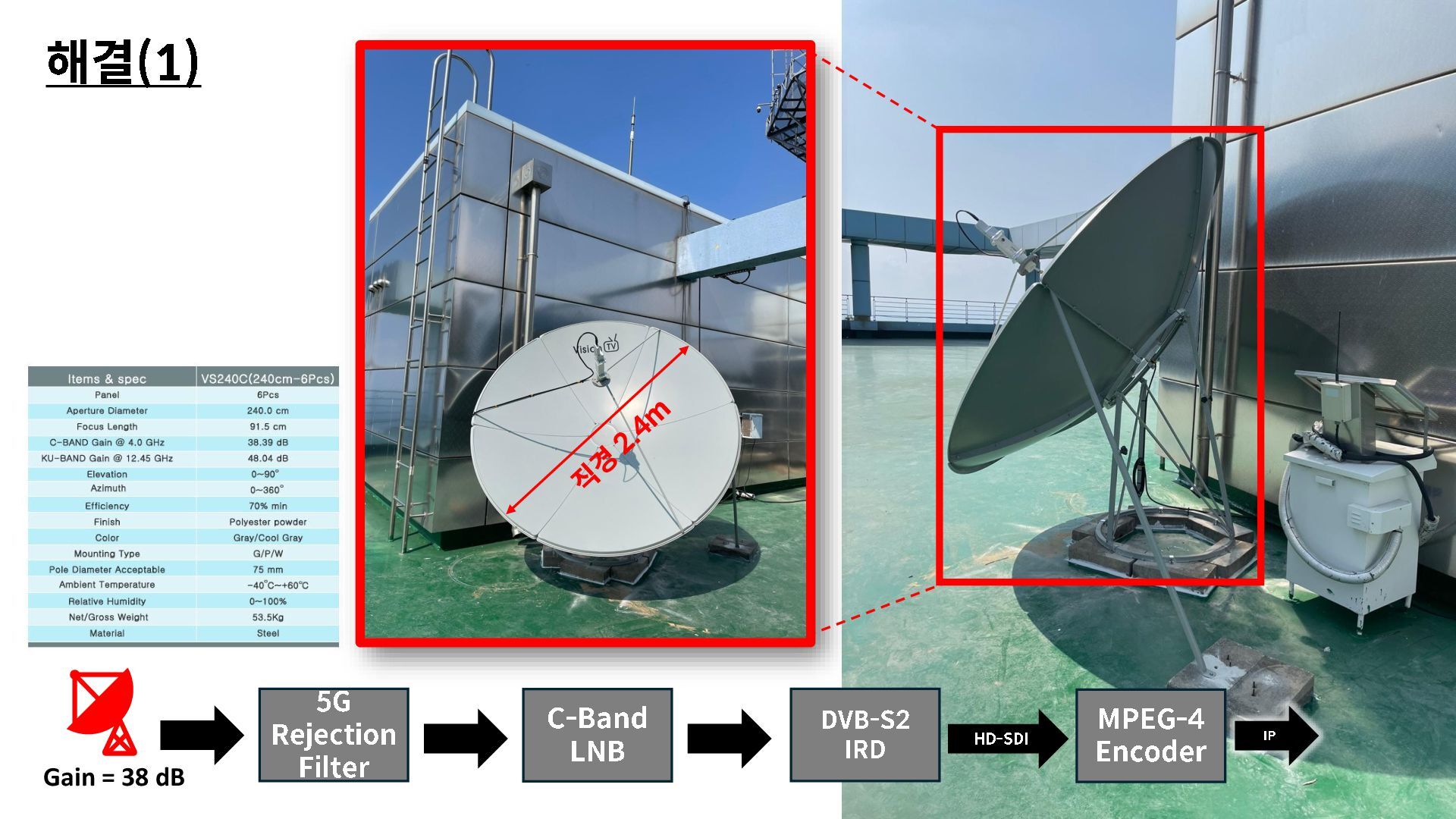

21. 해결(1) C-Band LNB 5G Rejection Filter DVB-S2 IRD HD-SDI Gain = 38 dB MPEG-4 Encoder IP

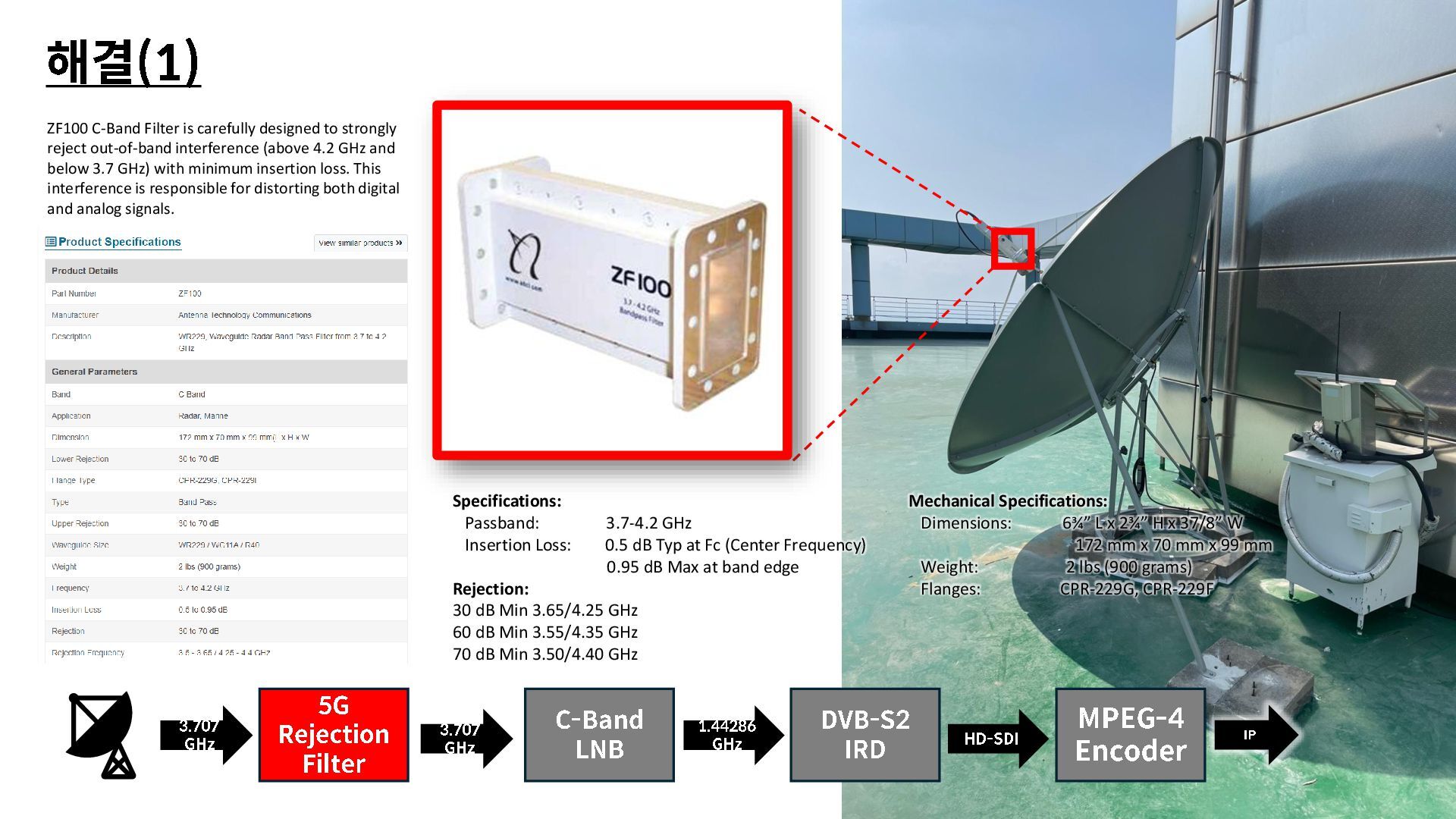

22. 해결(1) 3.707 GHz C-Band LNB 1.44286 GHz 5G Rejection Filter 3.707 GHz DVB-S2 IRD ZF100 C-Band Filter is carefully designed to strongly reject out-of-band interference (above 4.2 GHz and below 3.7 GHz) with minimum insertion loss. This interference is responsible for distorting both digital and analog signals. Specifications: Passband: 3.7-4.2 GHz Insertion Loss: 0.5 dB Typ at Fc (Center Frequency) 0.95 dB Max at band edge Rejection: 30 dB Min 3.65/4.25 GHz 60 dB Min 3.55/4.35 GHz 70 dB Min 3.50/4.40 GHz Mechanical Specifications: Dimensions: 6¾” L x 2¾” H x 37/8” W 172 mm x 70 mm x 99 mm Weight: 2 lbs (900 grams) Flanges: CPR-229G, CPR-229F HD-SDI MPEG-4 Encoder IP

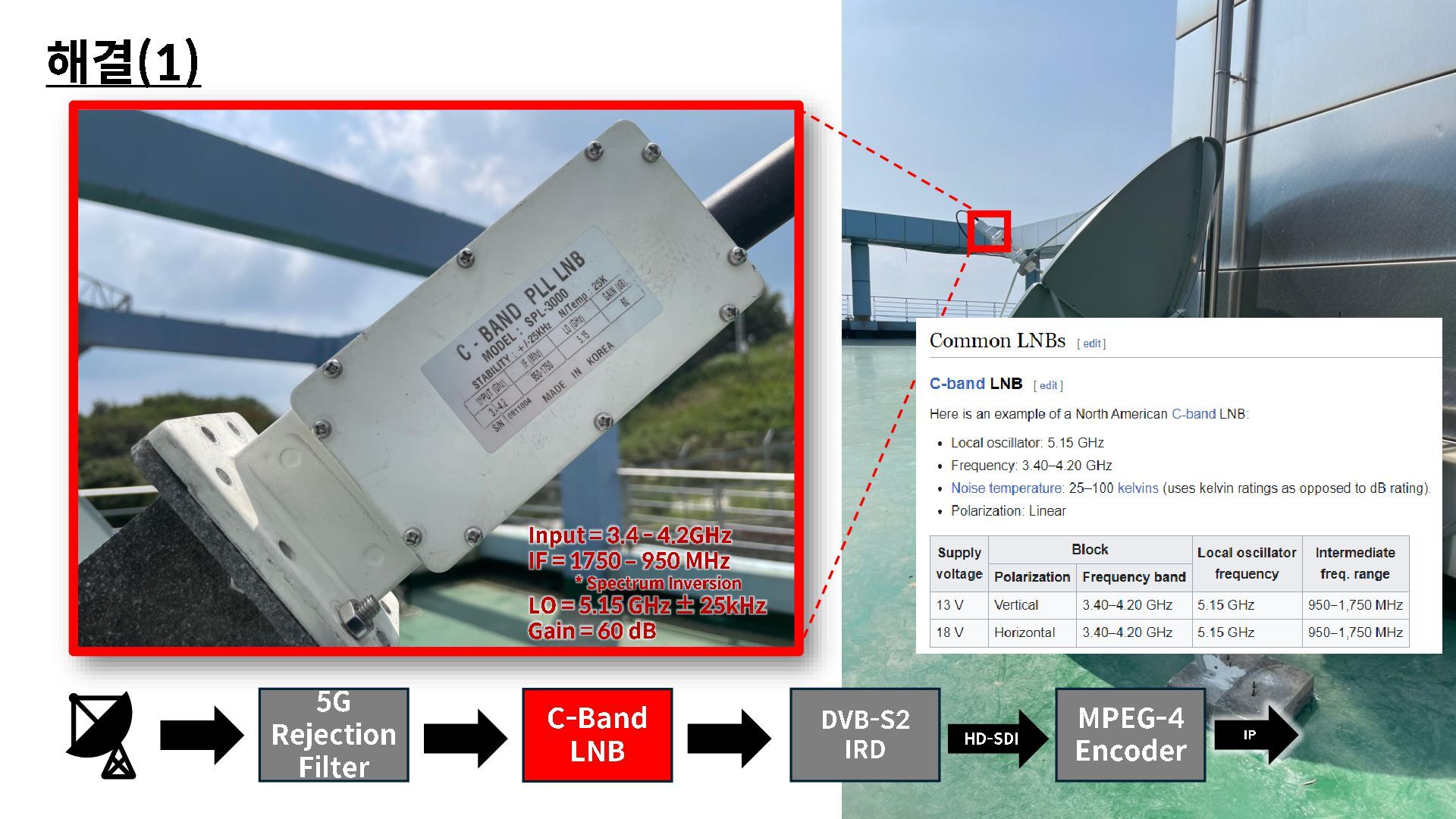

23. 해결(1) C-Band LNB 5G Rejection Filter DVB-S2 IRD Input = 3.4 -4.2GHz IF = 1750 – 950 MHz * Spectrum Inversion LO = 5.15 GHz ± 25kHz Gain = 60 dB HD-SDI MPEG-4 Encoder IP
24. 해결(1) C-Band LNB 5G Rejection Filter DVB-S2 IRD IF = LO – fc = 5.15 – 3.707 GHz = 1.443 GHz Express 103 (Downlink 3.707R) 5 MHz SKT 5G KCTV HD-SDI MPEG-4 Encoder IP

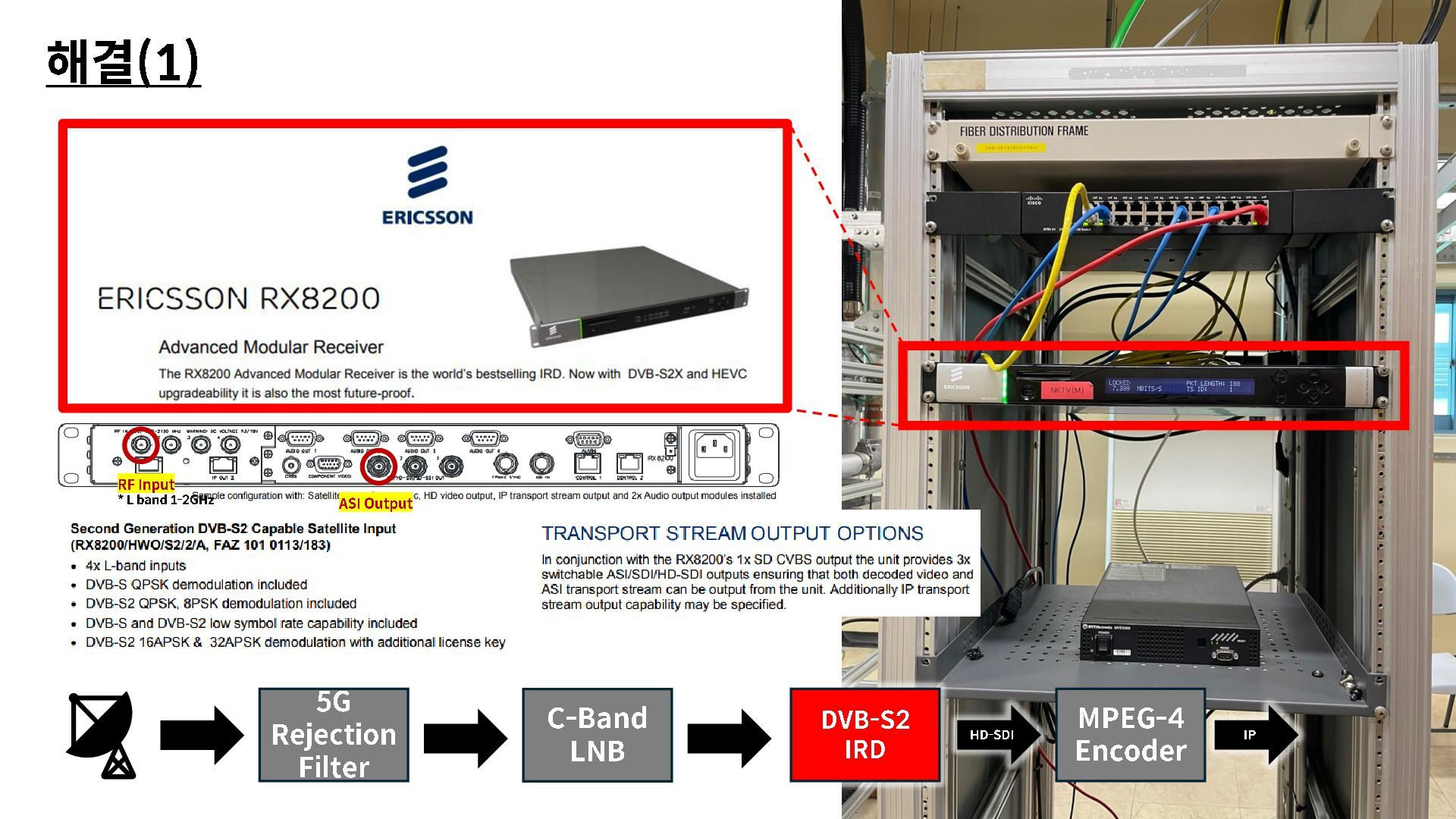

25. 해결(1) C-Band LNB 5G Rejection Filter DVB-S2 IRD HD-SDI ASI Output RF Input * L band 1-2GHz MPEG-4 Encoder IP

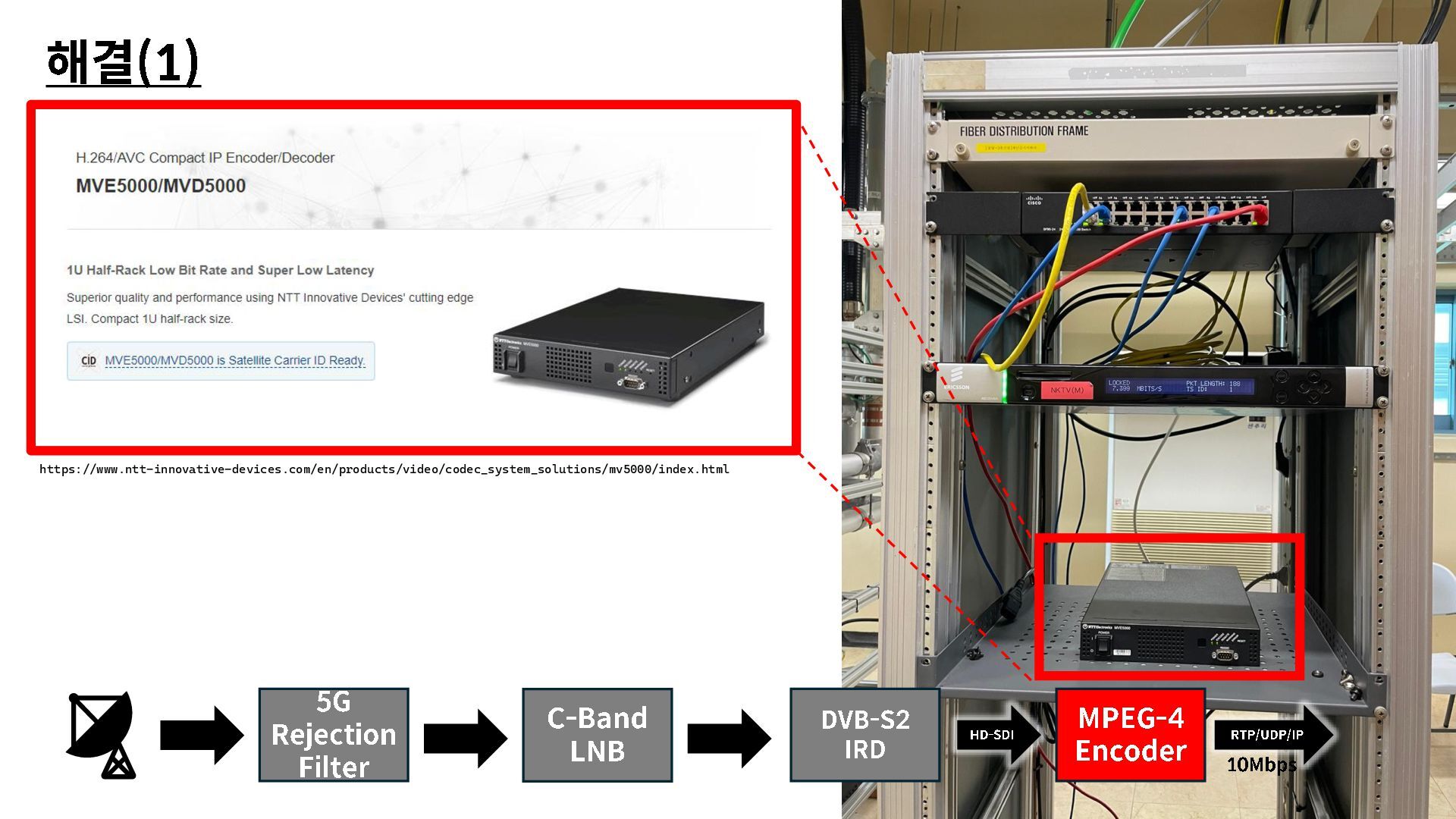

26. 해결(1) C-Band LNB 5G Rejection Filter HD-SDI MPEG-4 Encoder RTP/UDP/IP DVB-S2 IRD https://www.ntt-innovative-devices.com/en/products/video/codec_system_solutions/mv5000/index.html 10Mbps

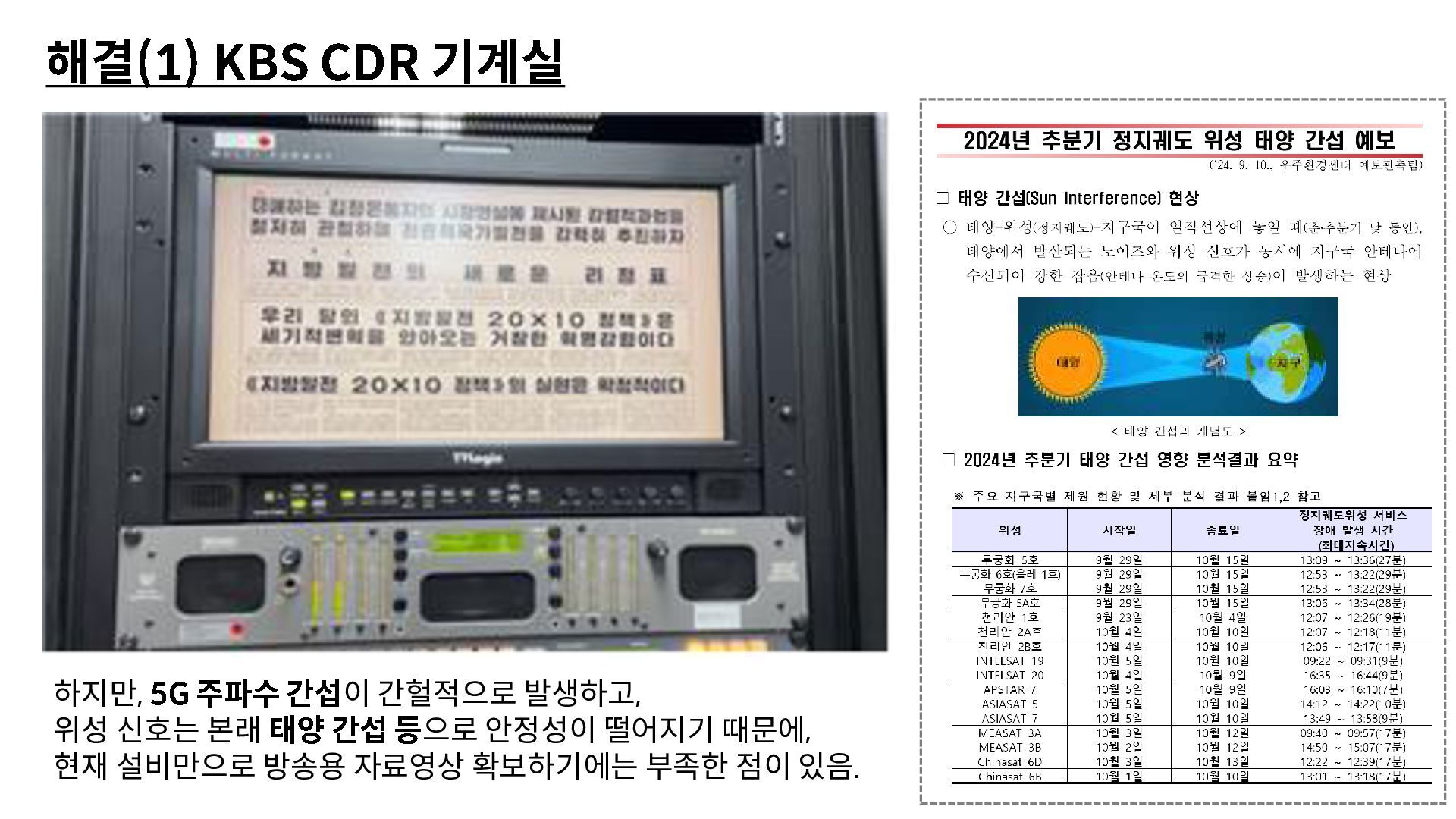

27. 해결(1) KBS CDR 기계실 하지만, 5G 주파수 간섭이 간헐적으로 발생하고, 위성 신호는 본래 태양 간섭 등으로 안정성이 떨어지기 때문에, 현재 설비만으로 방송용 자료영상 확보하기에는 부족한 점이 있음.

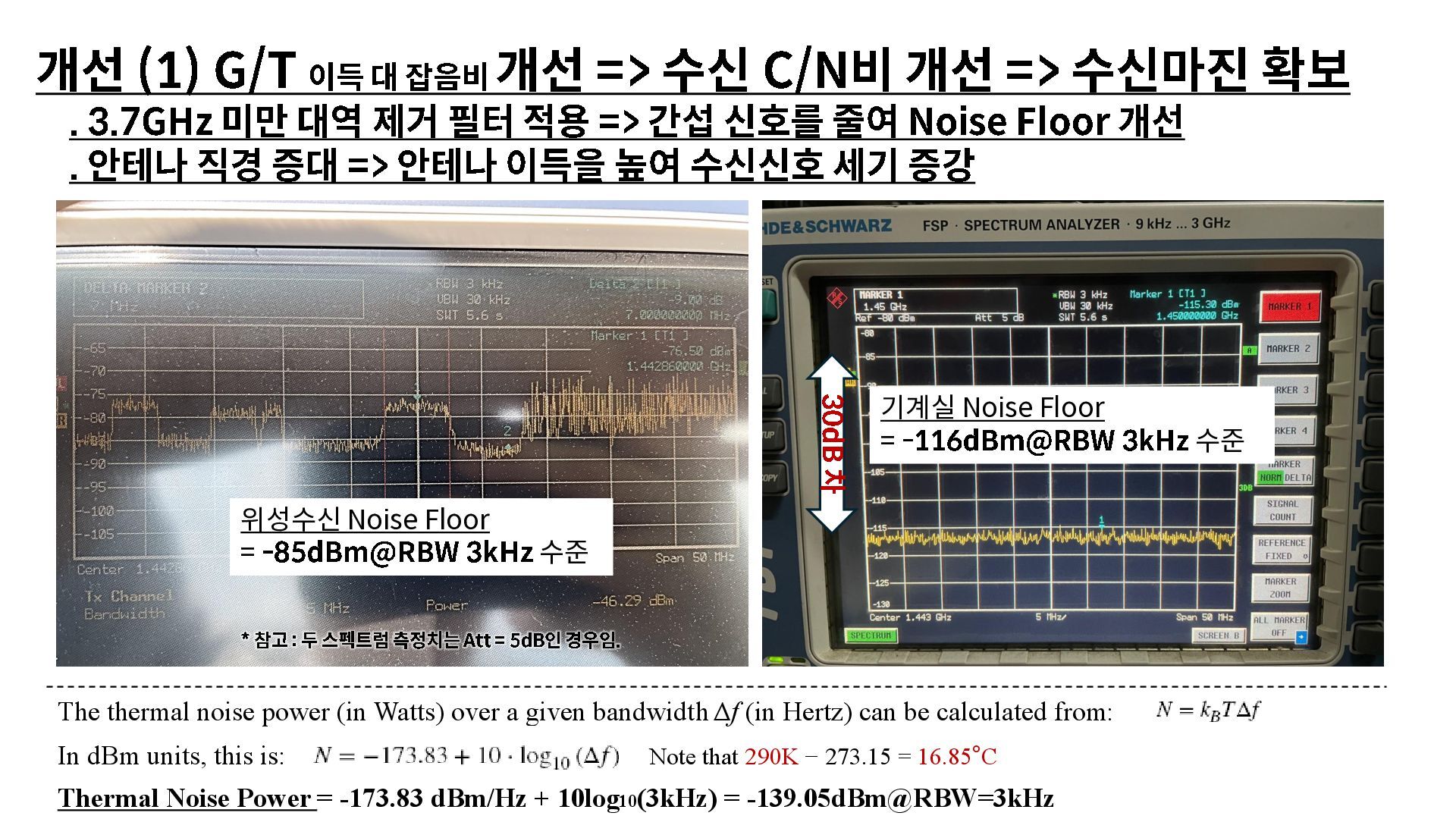

28. 개선 (1) G/T 이득 대 잡음비 개선 => 수신 C/N비 개선 => 수신마진 확보 . 3.7GHz 미만 대역 제거 필터 적용 => 간섭 신호를 줄여 Noise Floor 개선 . 안테나 직경 증대 => 안테나 이득을 높여 수신신호 세기 증강 Note that 290K − 273.15 = 16.85°C The thermal noise power (in Watts) over a given bandwidth Δf (in Hertz) can be calculated from: In dBm units, this is: 위성수신 Noise Floor = -85dBm@RBW 3kHz 수준 Thermal Noise Power = -173.83 dBm/Hz + 10log10(3kHz) = -139.05dBm@RBW=3kHz 기계실 Noise Floor = -116dBm@RBW 3kHz 수준 30dB 차 * 참고 : 두 스펙트럼 측정치는 Att = 5dB인 경우임 .

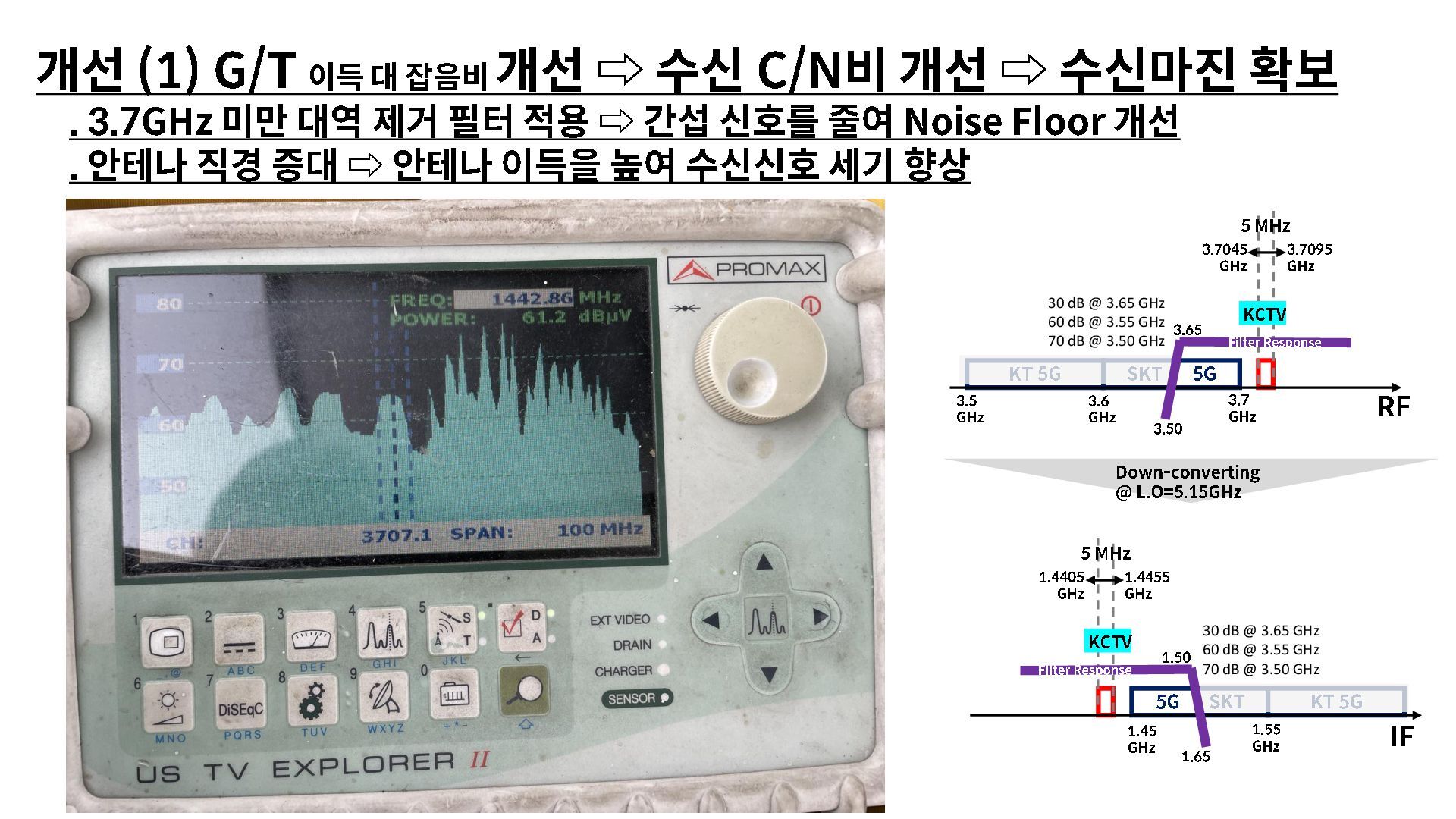

29. 개선 (1) G/T 이득 대 잡음비 개선 ⇨ 수신 C/N비 개선 ⇨ 수신마진 확보 . 3.7GHz 미만 대역 제거 필터 적용 ⇨ 간섭 신호를 줄여 Noise Floor 개선 . 안테나 직경 증대 ⇨ 안테나 이득을 높여 수신신호 세기 향상 3.7045 GHz 5 MHz KCTV SKT 5G RF 3.7095 GHz 3.7 GHz 3.6 GHz KT 5G 3.5 GHz 3.65 30 dB @ 3.65 GHz 60 dB @ 3.55 GHz 70 dB @ 3.50 GHz 3.50 Filter Response 1.4455 GHz 5 MHz KCTV 5G SKT IF 1.4405 GHz 1.45 GHz 1.55 GHz KT 5G 1.50 30 dB @ 3.65 GHz 60 dB @ 3.55 GHz 70 dB @ 3.50 GHz 1.65 Filter Response Down -converting @ L.O=5.15GHz

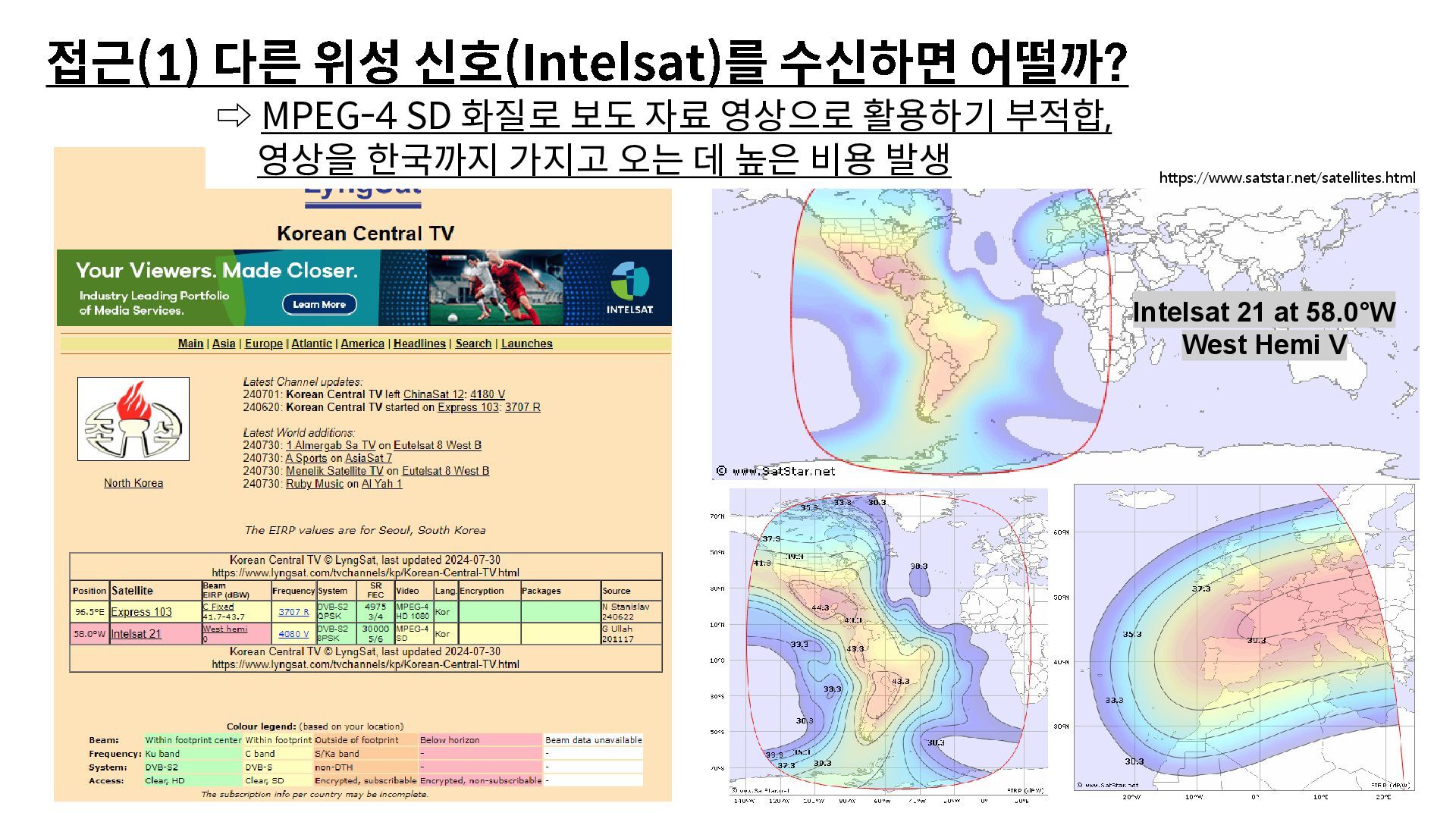

30. 접근(1) 다른 위성 신호(Intelsat) 를 수신하면 어떨까 ? Intelsat 21 at 58.0°W West Hemi V ⇨ MPEG-4 SD 화질로 보도 자료 영상으로 활용하기 부적합, 영상을 한국까지 가지고 오는 데 높은 비용 발생 https://www.satstar.net/satellites.html

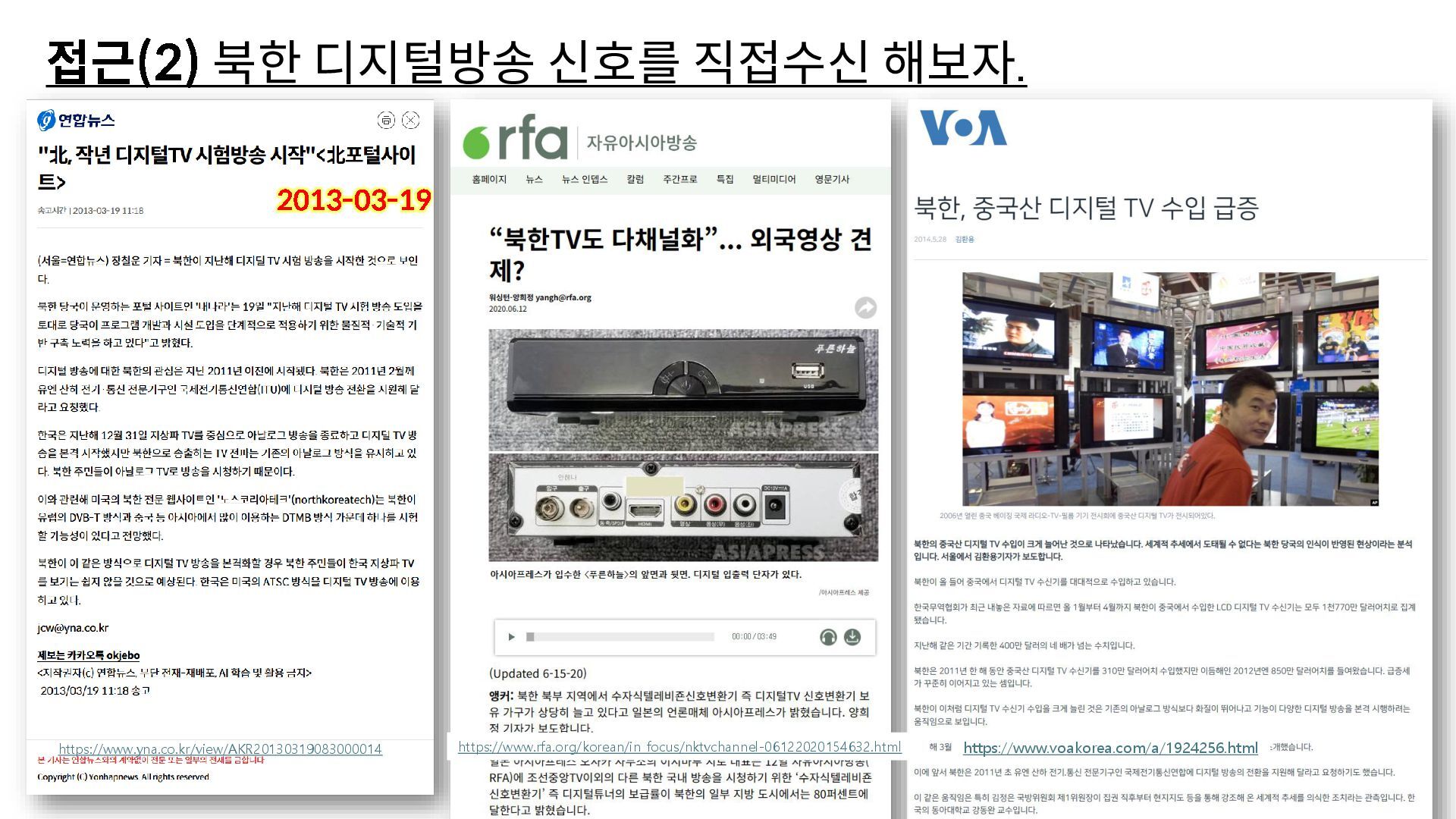

31. 접근(2) 북한 디지털방송 신호를 직접수신 해보자. 2013-03-19 https://www.yna.co.kr/view/AKR20130319083000014 https://www.rfa.org/korean/in_focus/nktvchannel-06122020154632.html https://www.voakorea.com/a/1924256.html

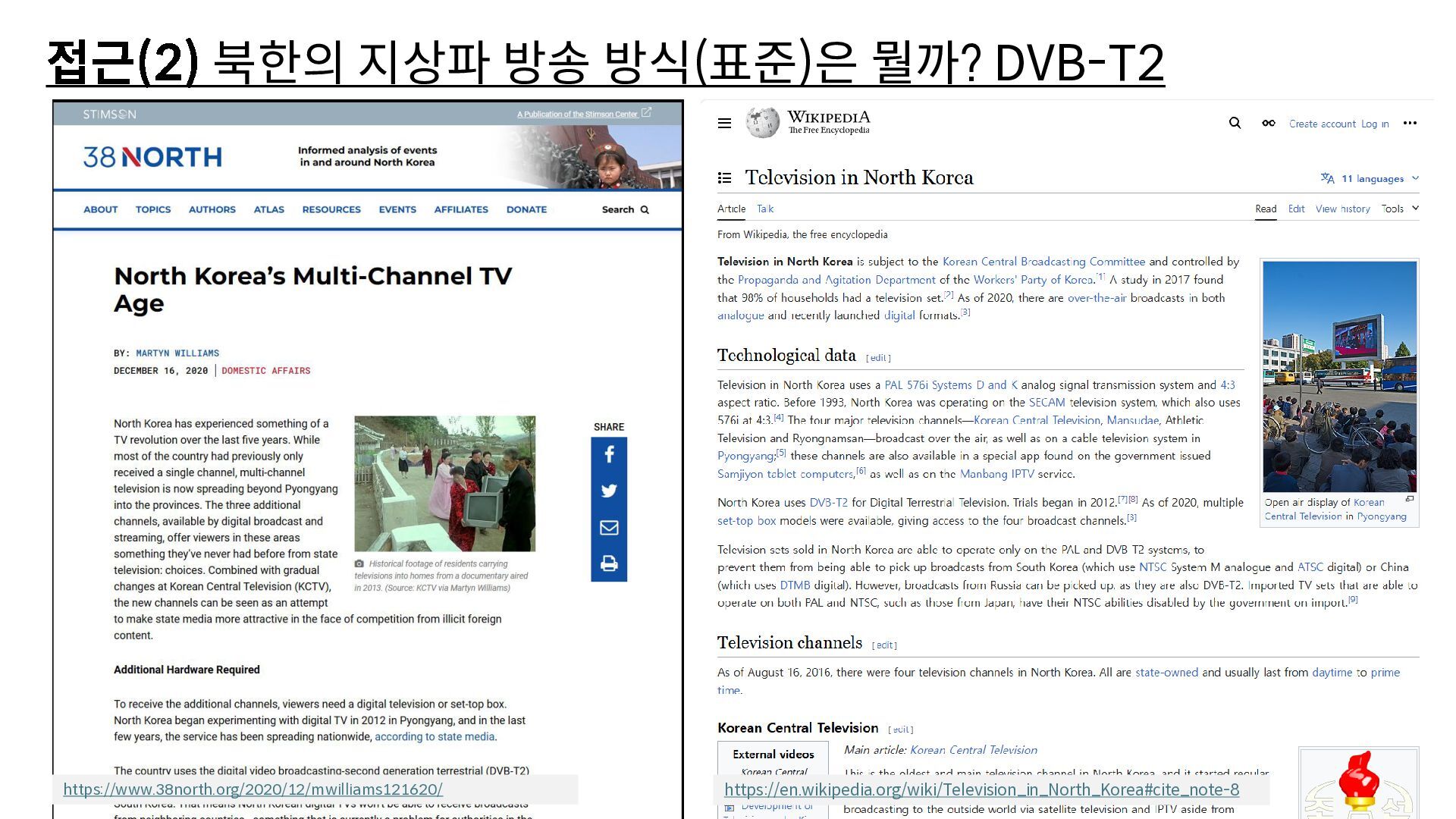

32. 접근(2) 북한의 지상파 방송 방식(표준)은 뭘까? DVB-T2 https://www.38north.org/2020/12/mwilliams121620/ https://en.wikipedia.org/wiki/Television_in_North_Korea#cite_note-8

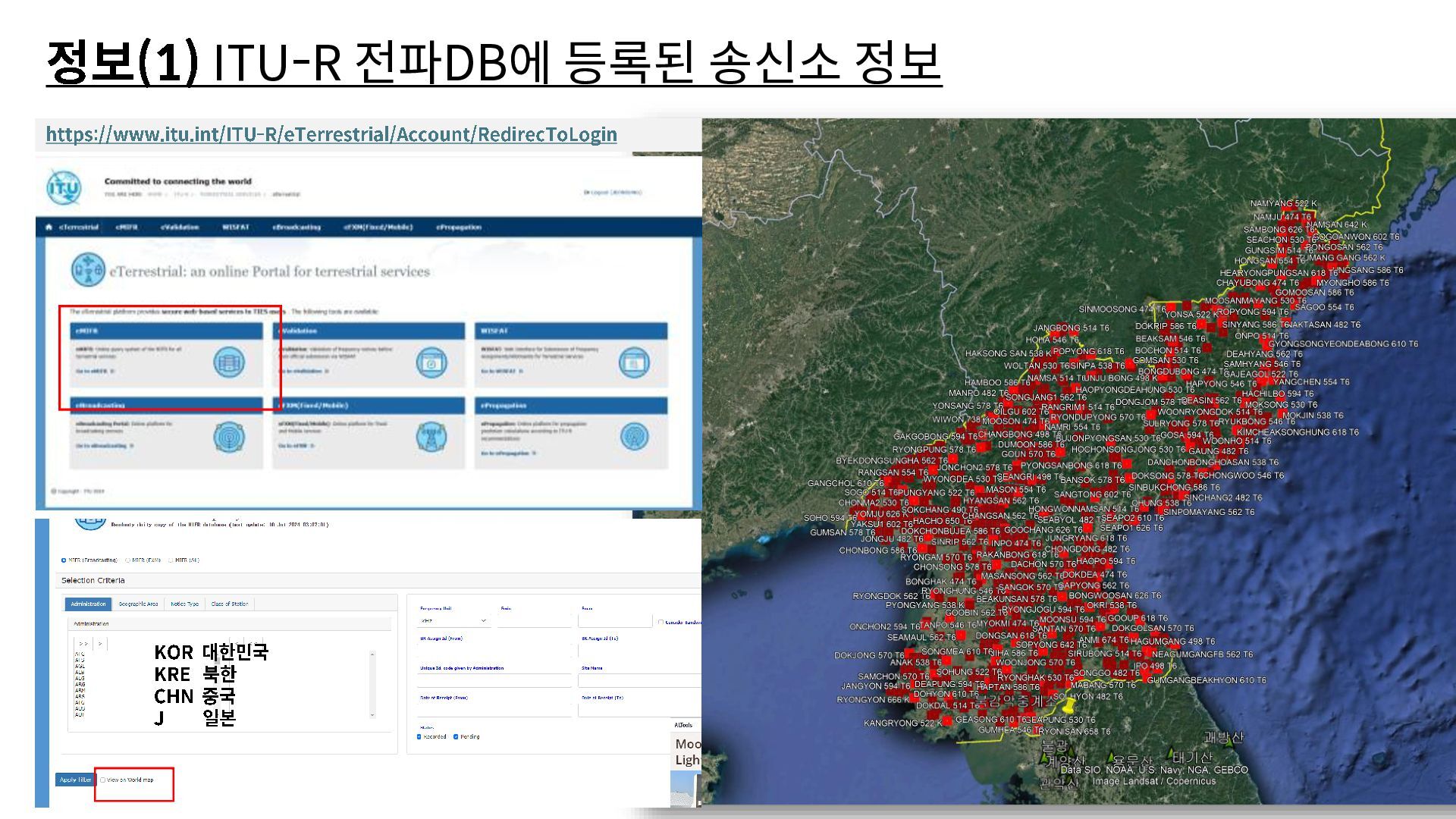

33. 정보(1) ITU-R 전파DB에 등록된 송신소 정보 대한민국 kor , 북한 kre 일본 j, 중국 chn https://www.itu.int/ITU -R/eTerrestrial/Account/RedirecToLogin KOR 대한민국 KRE 북한 CHN 중국 J 일본

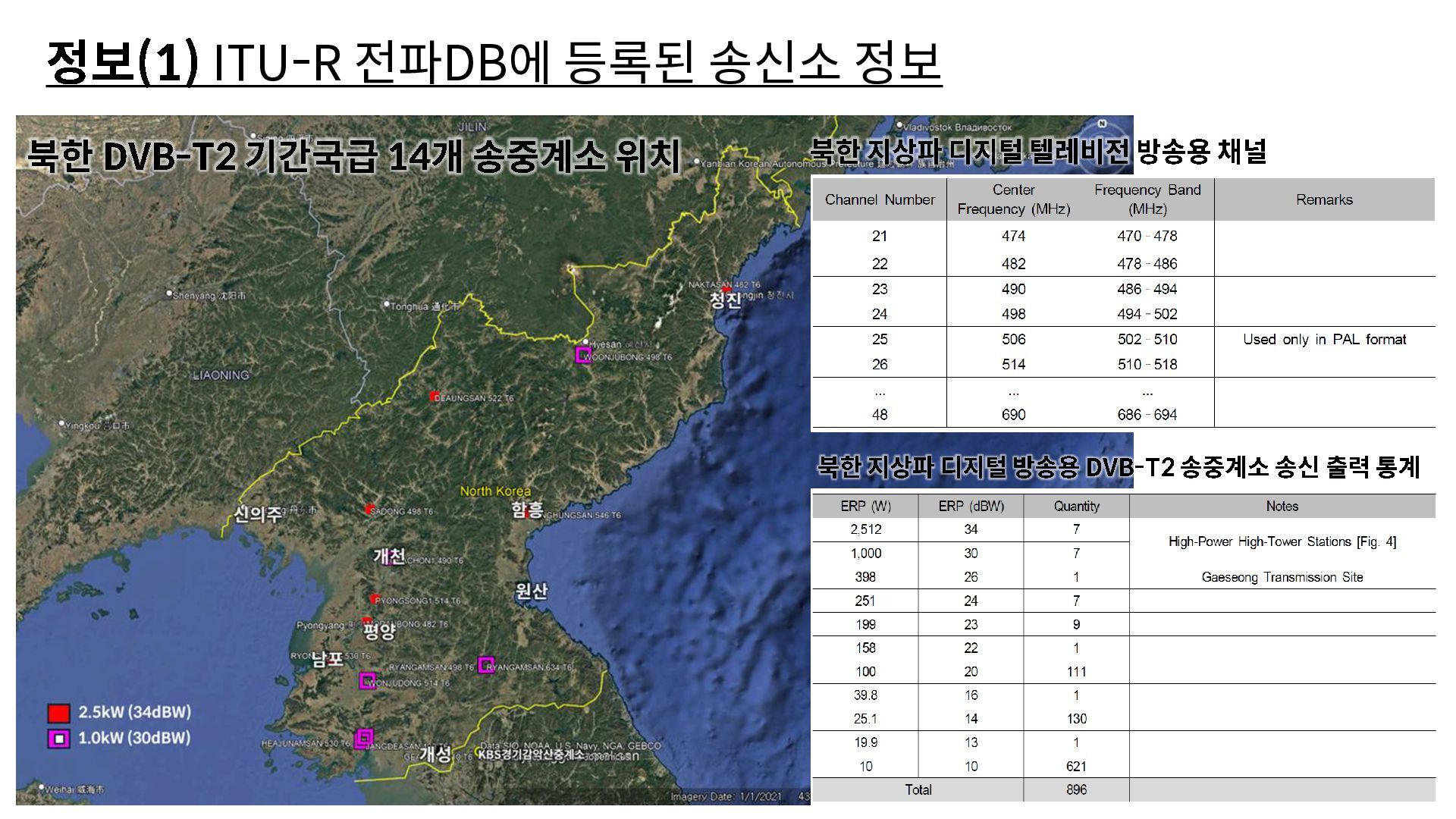

34. 정보(1) ITU-R 전파DB에 등록된 송신소 정보 북한 DVB-T2 기간국급 14개 송중계소 위치 북한 지상파 디지털 방송용 DVB-T2 송중계소 송신 출력 통계 북한 지상파 디지털 텔레비전 방송용 채널

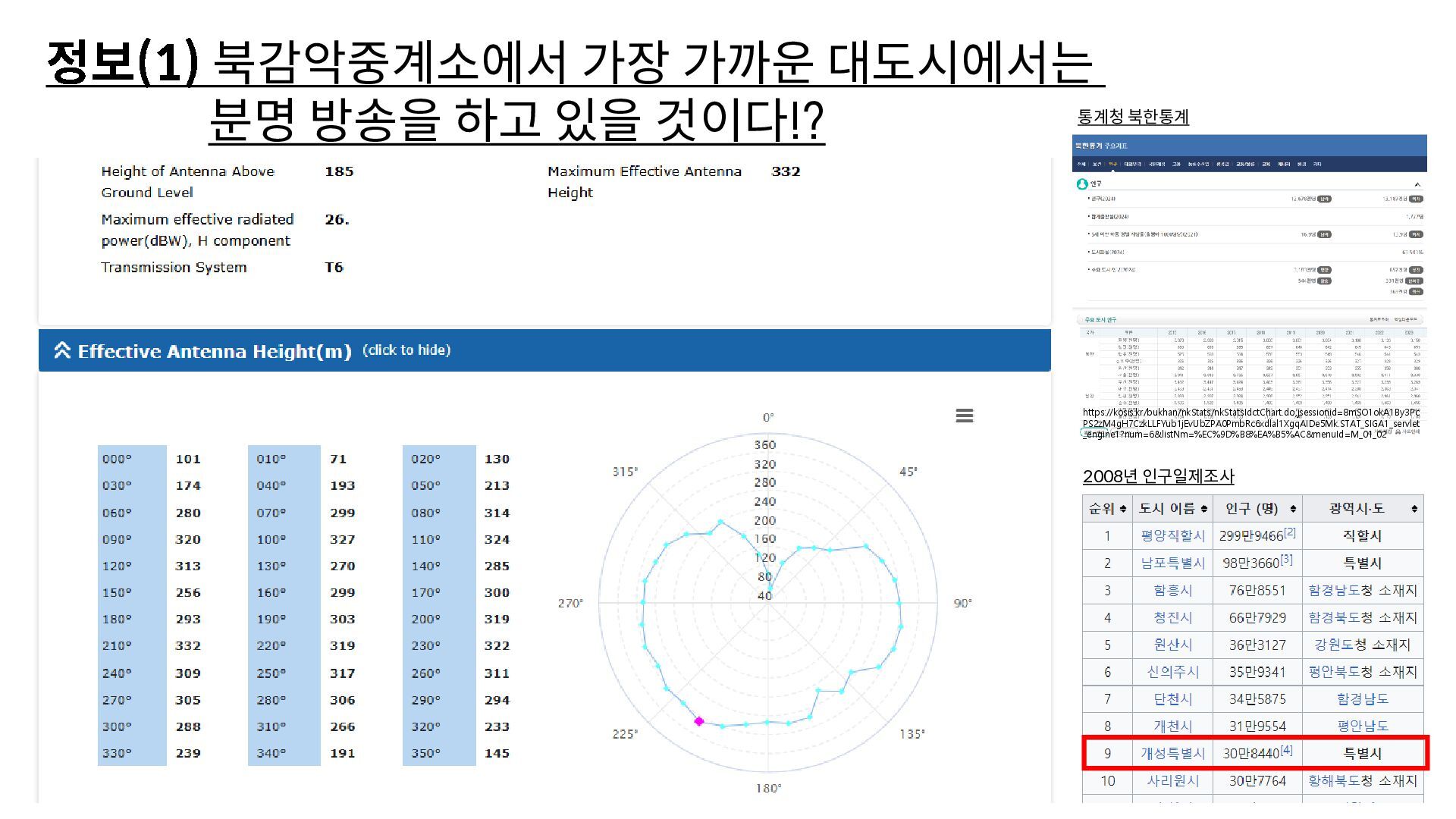

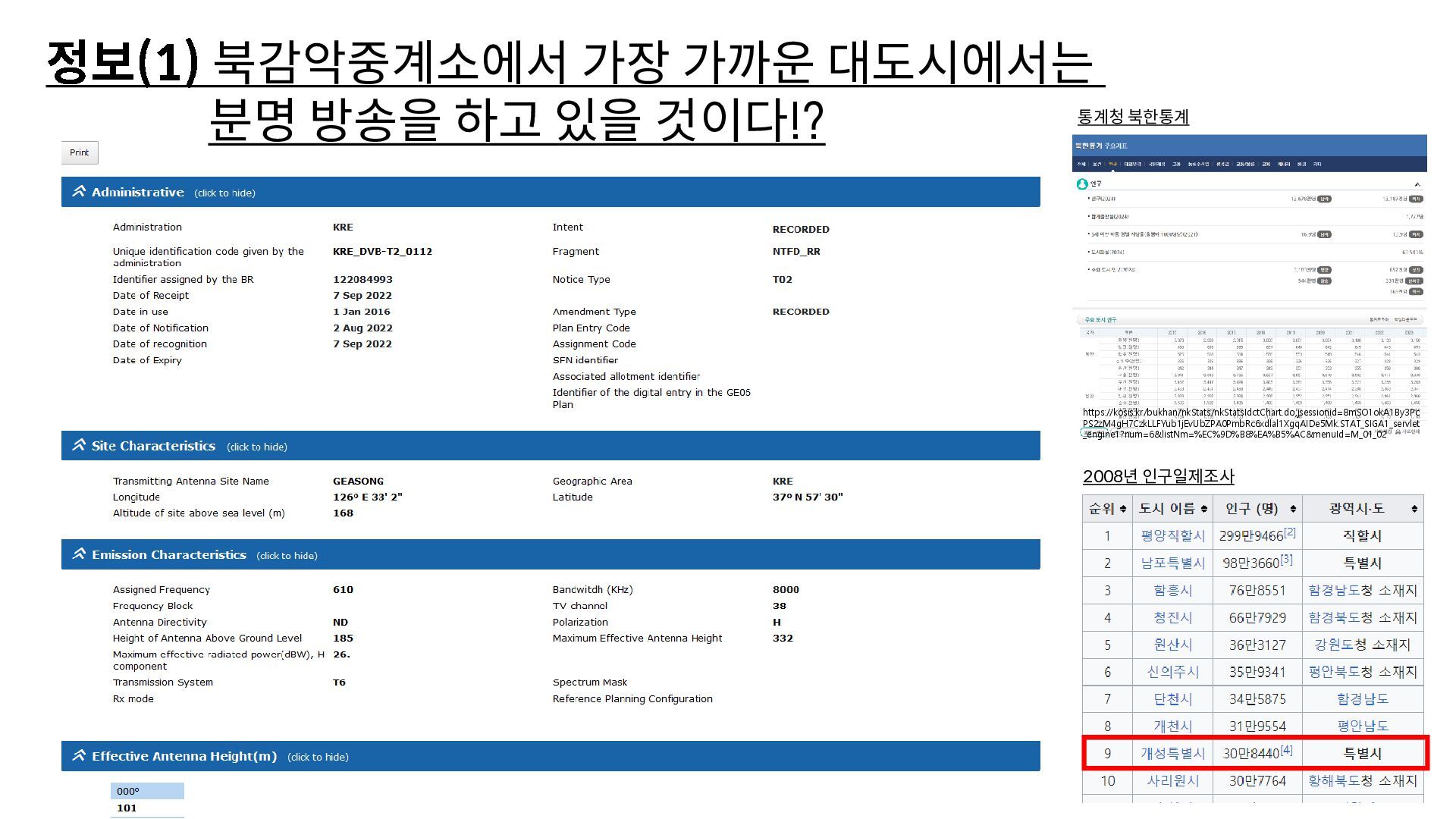

35. 정보(1) 북감악중계소에서 가장 가까운 대도시에서는 분명 방송을 하고 있을 것이다!? 2008년 인구일제조사 https://kosis.kr/bukhan/nkStats/nkStatsIdctChart.do;jsessionid=8mSO1okA1By3Pc PS2zM4gH7CzkLLFYub1jEvUbZPA0PmbRc6xdlal1XgqAIDe5Mk.STAT_SIGA1_servlet _engine1?num=6&listNm=%EC%9D%B8%EA%B5%AC&menuId=M_01_02 통계청 북한통계
36. 정보(1) 북감악중계소에서 가장 가까운 대도시에서는 분명 방송을 하고 있을 것이다!? 2008년 인구일제조사 https://kosis.kr/bukhan/nkStats/nkStatsIdctChart.do;jsessionid=8mSO1okA1By3Pc PS2zM4gH7CzkLLFYub1jEvUbZPA0PmbRc6xdlal1XgqAIDe5Mk.STAT_SIGA1_servlet _engine1?num=6&listNm=%EC%9D%B8%EA%B5%AC&menuId=M_01_02 통계청 북한통계

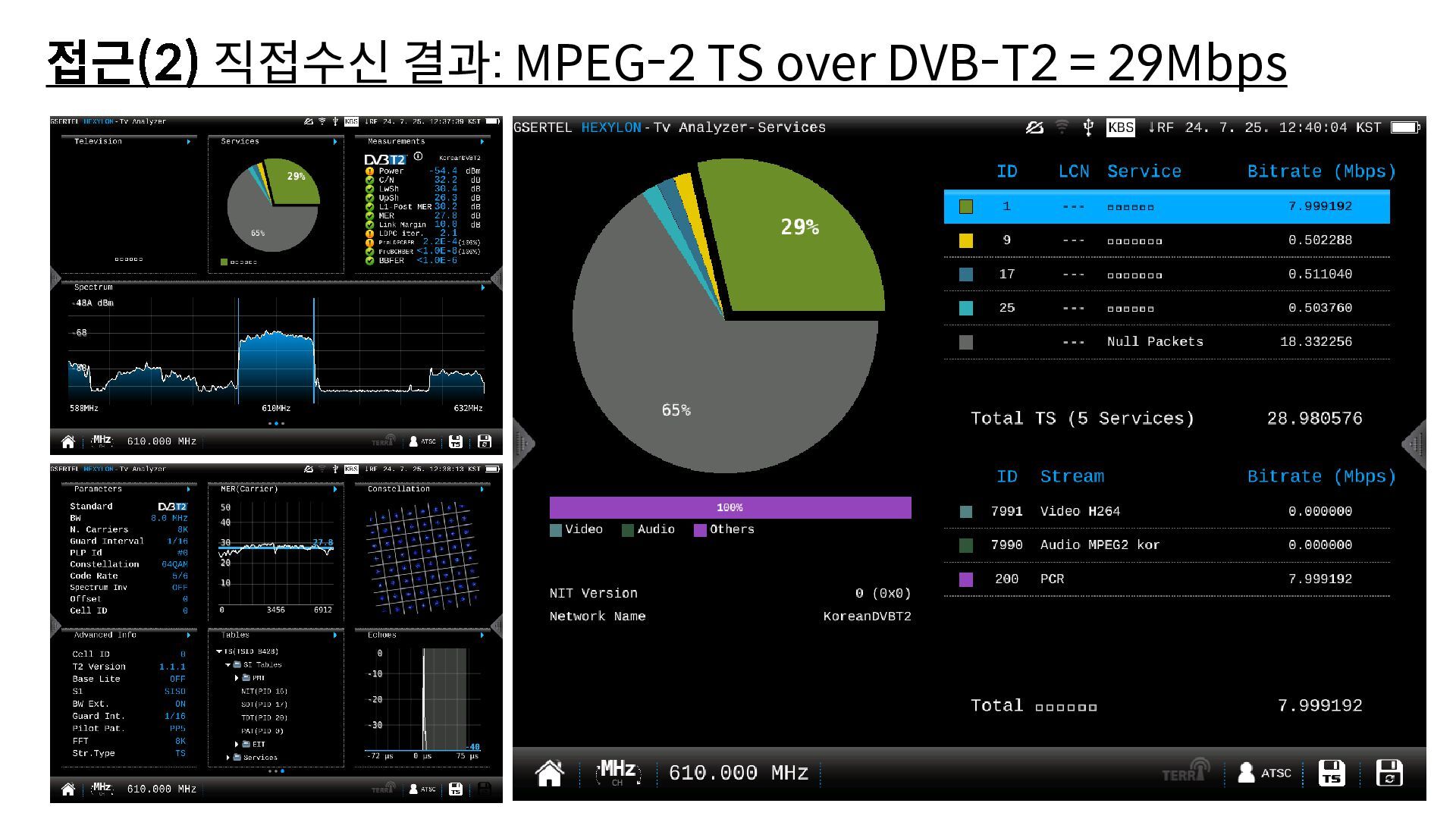

37. 접근(2) 직접수신 결과: MPEG-2 TS over DVB-T2 = 29Mbps

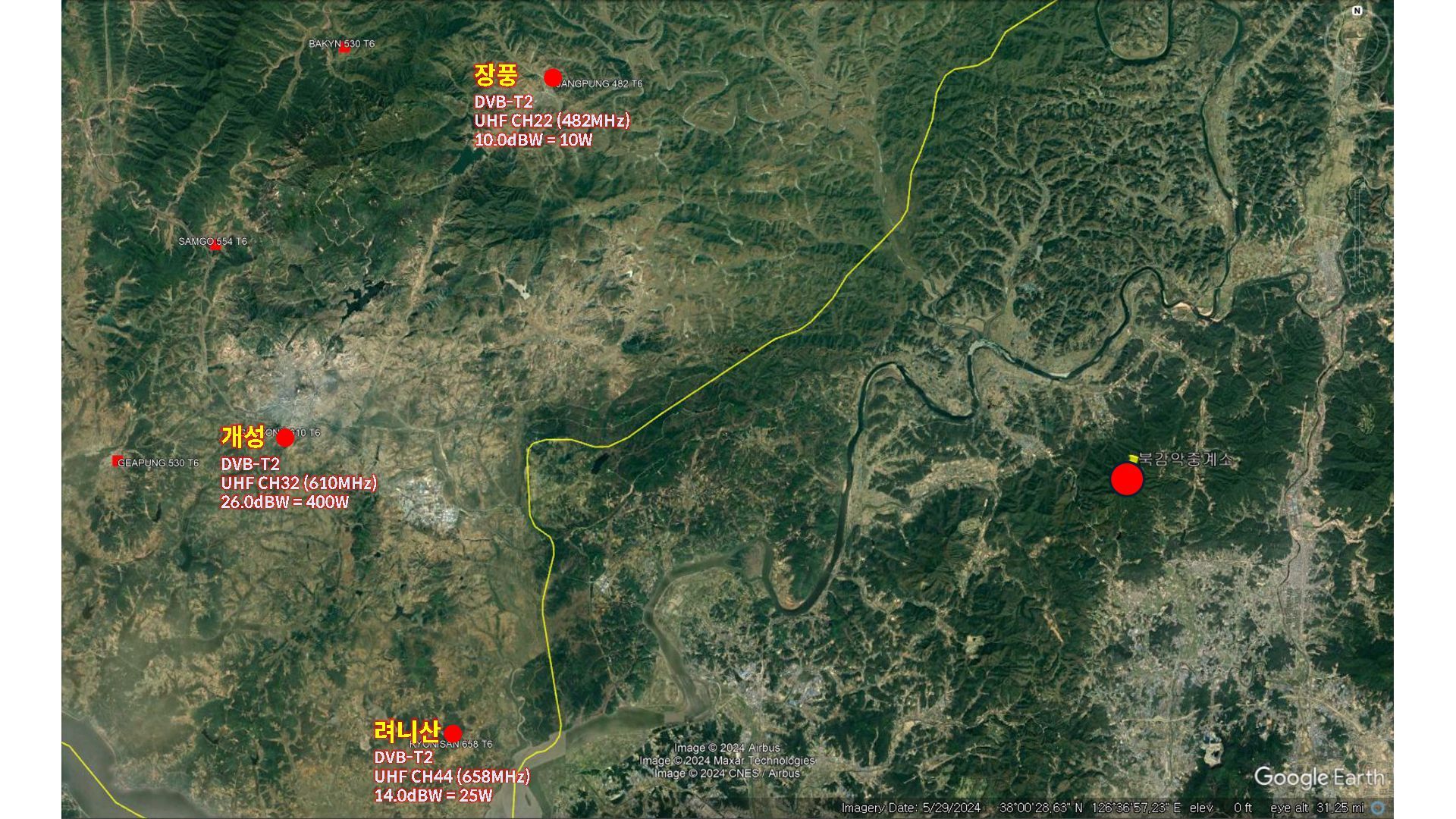

38. 개성 DVB-T2 UHF CH32 (610MHz) 26.0dBW = 400W DVB-T2 UHF CH44 (658MHz) 14.0dBW = 25W 려니산 장풍 DVB-T2 UHF CH22 (482MHz) 10.0dBW = 10W

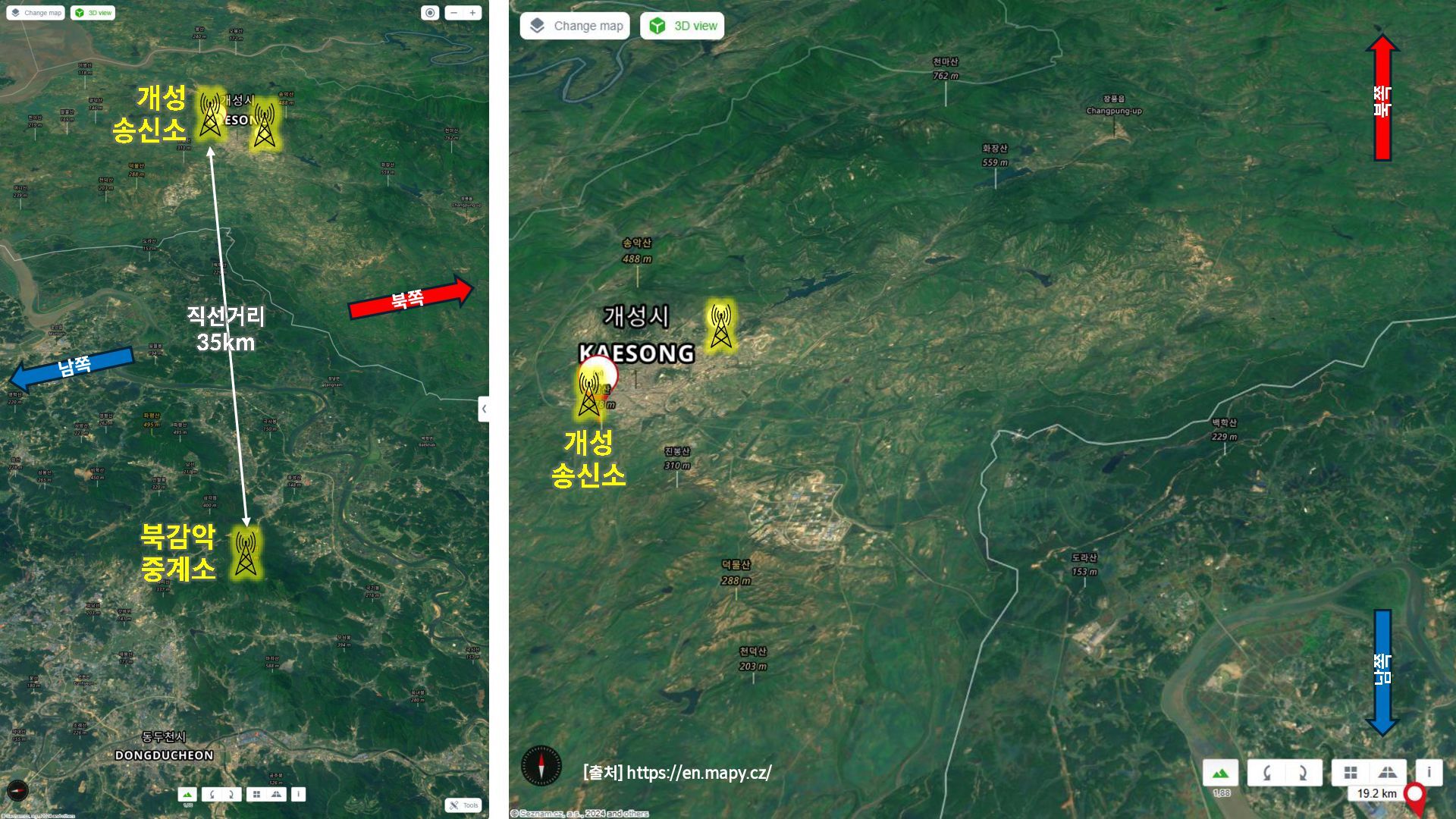

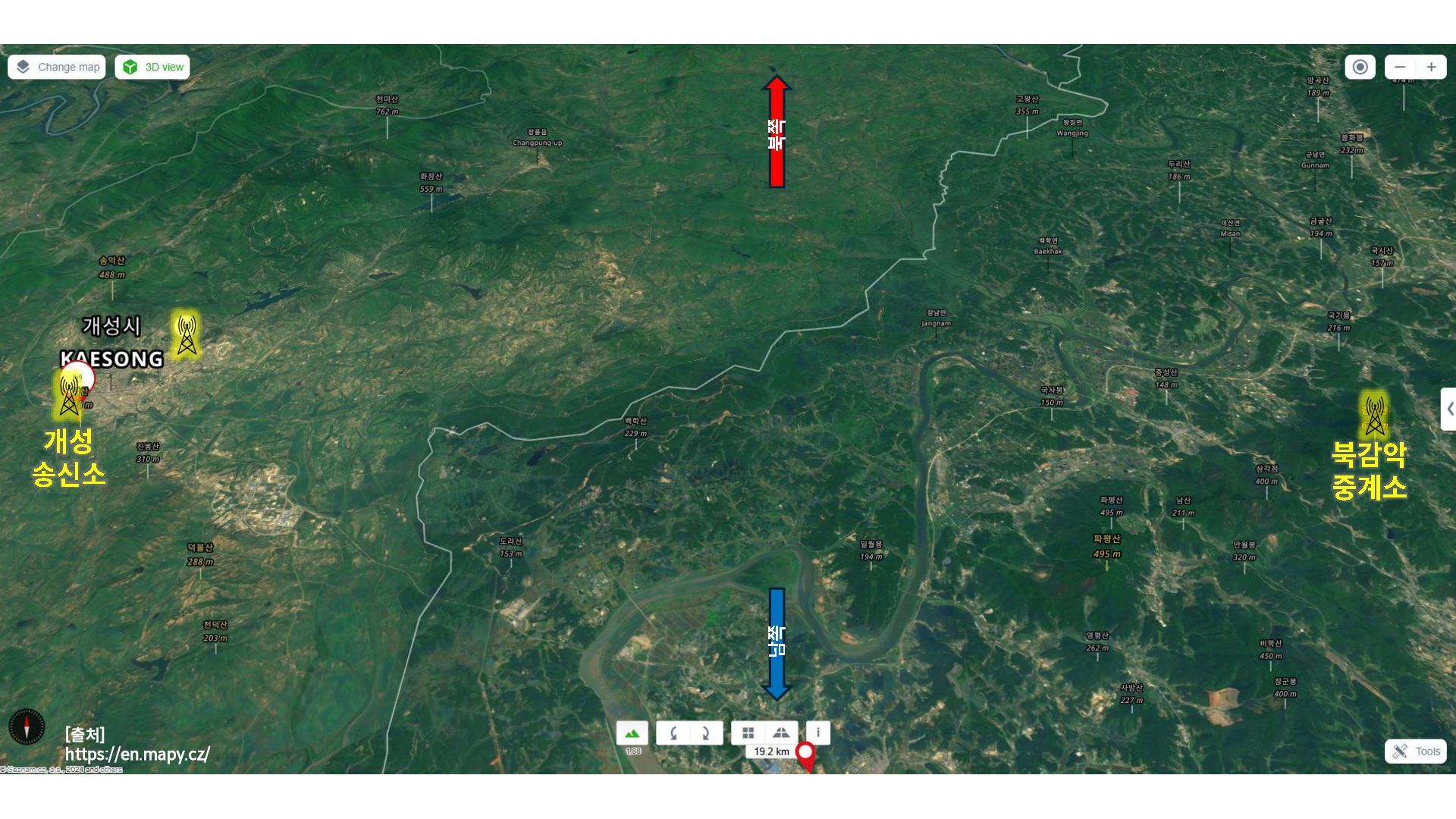

39. 개성 송신소 북감악 중계소 개성 송신소 [출처] https://en.mapy.cz/ 북쪽 남쪽 직선거리 35km
40. 개성 송신소 북감악 중계소 [출처] https://en.mapy.cz/ 북쪽 남쪽

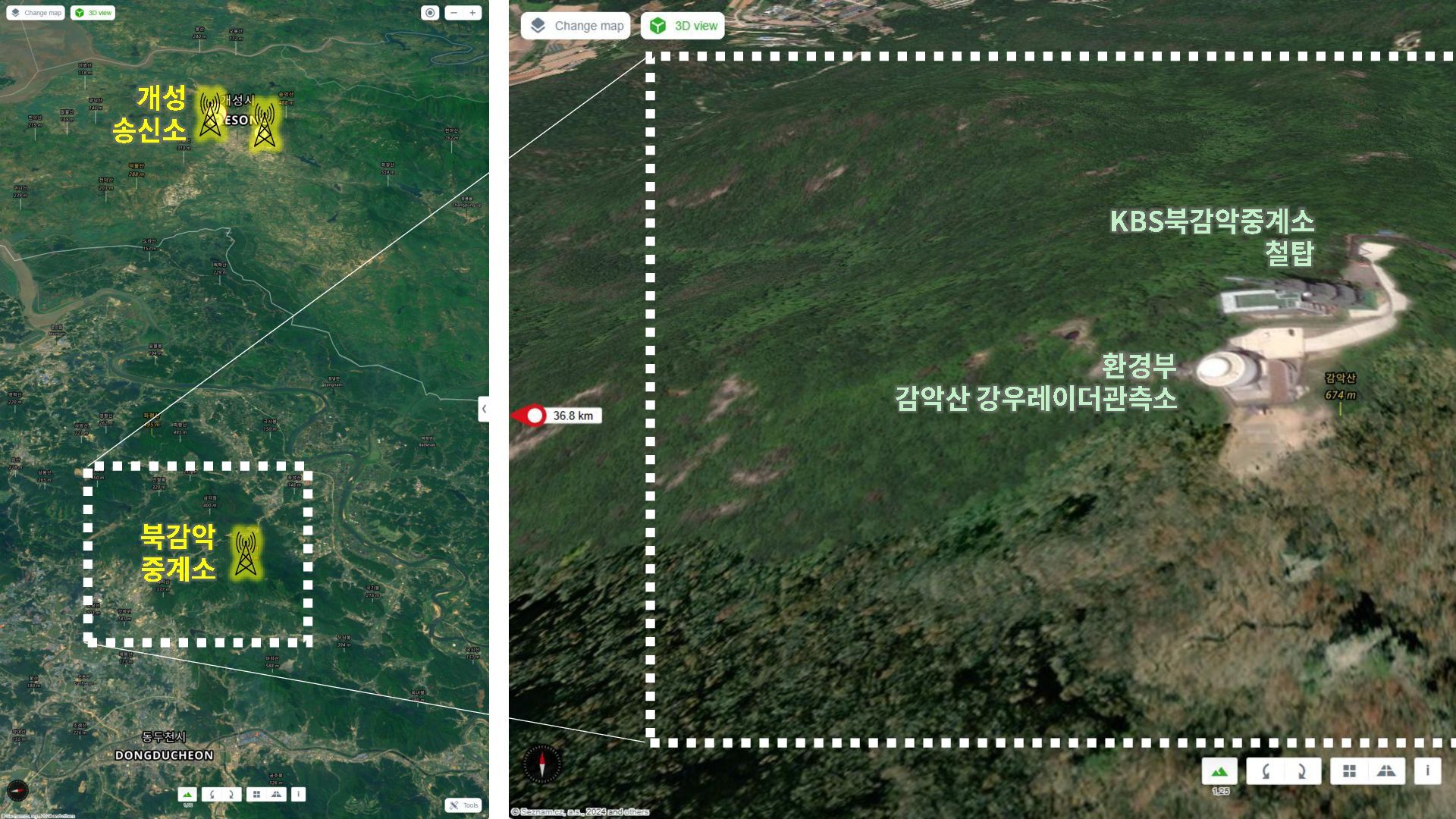

41. 개성 송신소 북감악 중계소 KBS북감악중계소 철탑 환경부 감악산 강우레이더관측소

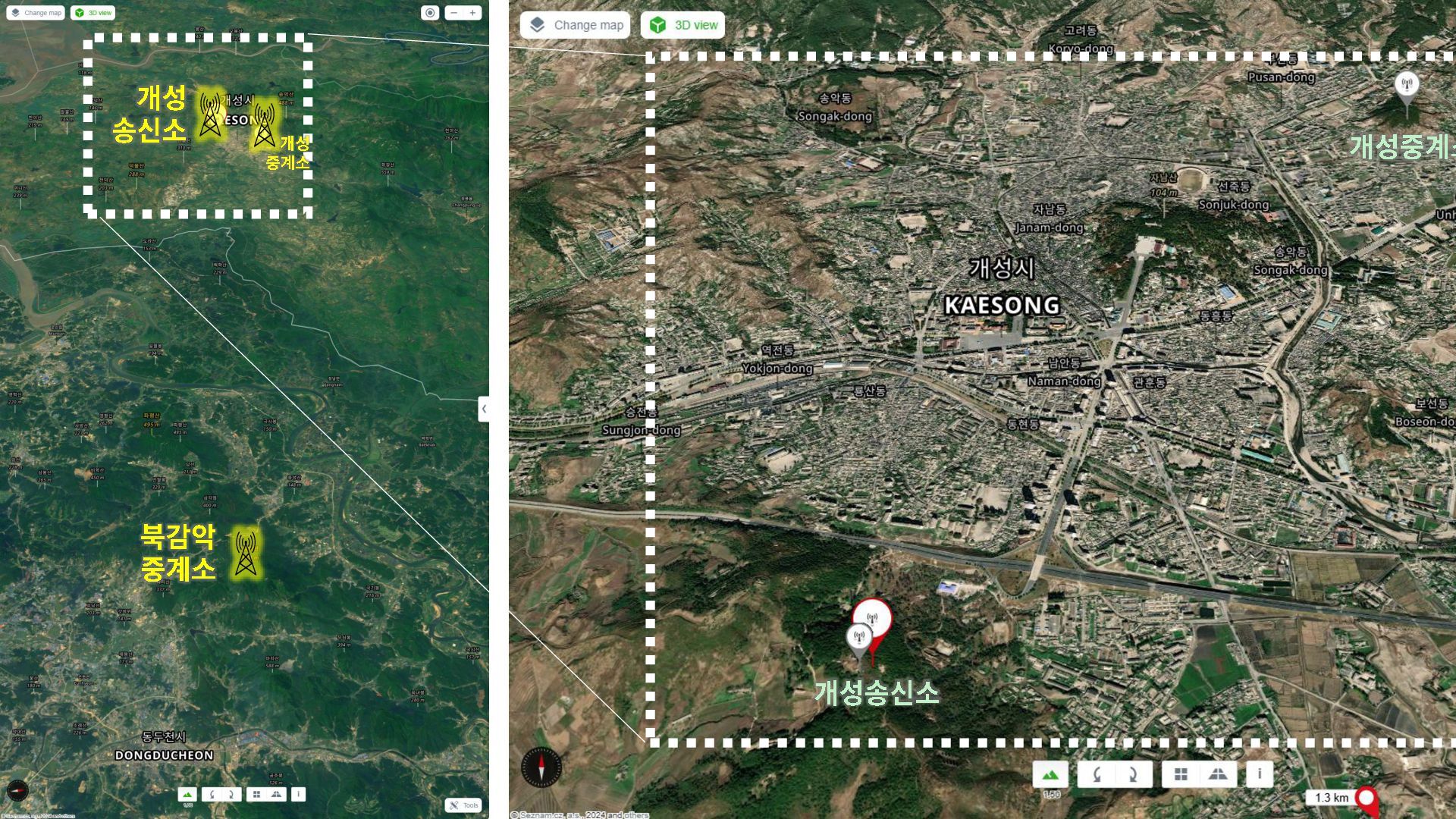

42. 개성 송신소 북감악 중계소 개성중계 개성송신소 개성 중계소

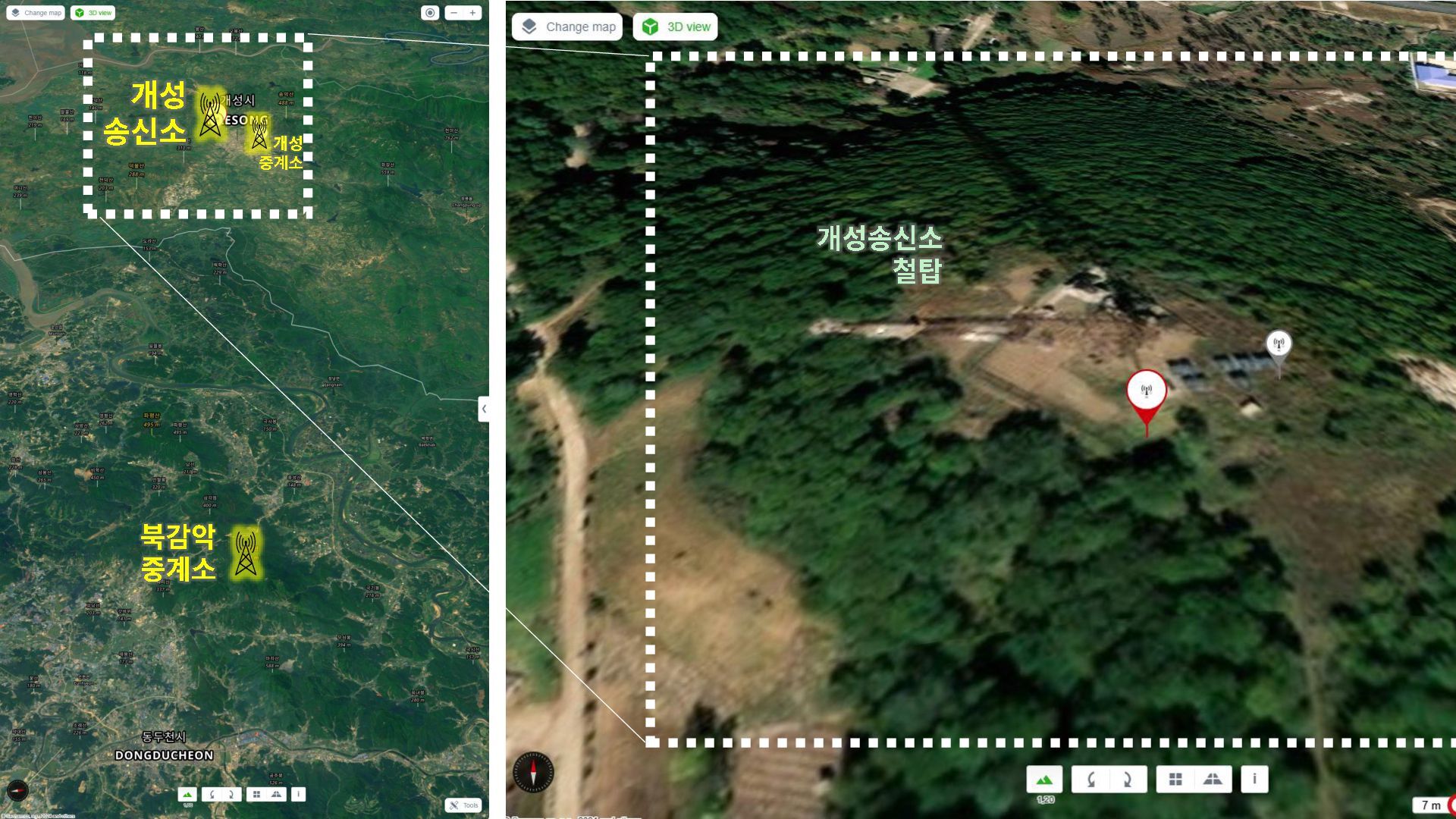

43. 개성 송신소 북감악 중계소 개성송신소 철탑 개성 중계소

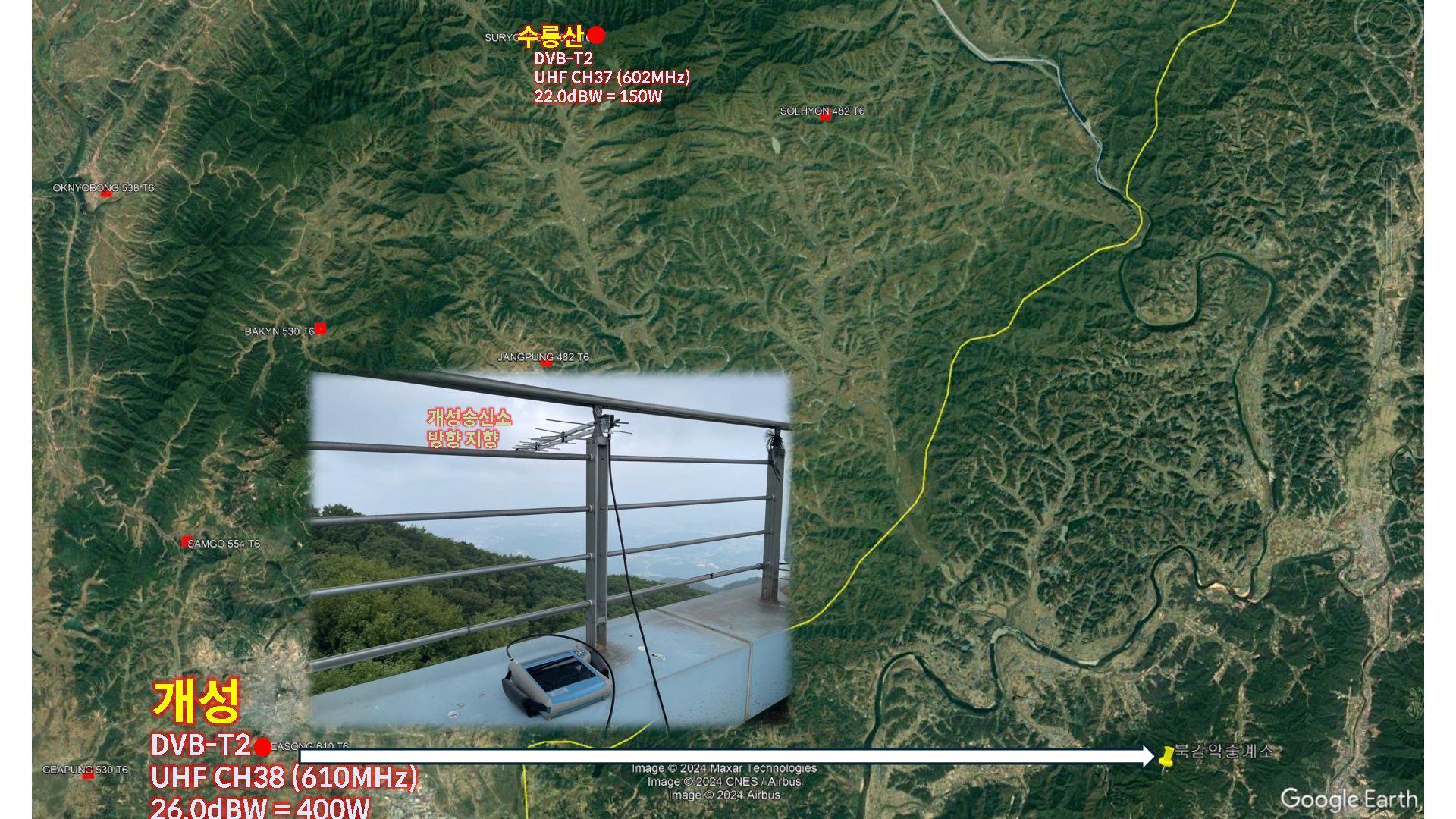

44. 개성 DVB-T2 UHF CH38 (610MHz) 수룡산 DVB-T2 UHF CH37 (602MHz) 22.0dBW = 150W 개성송신소 방향 지향

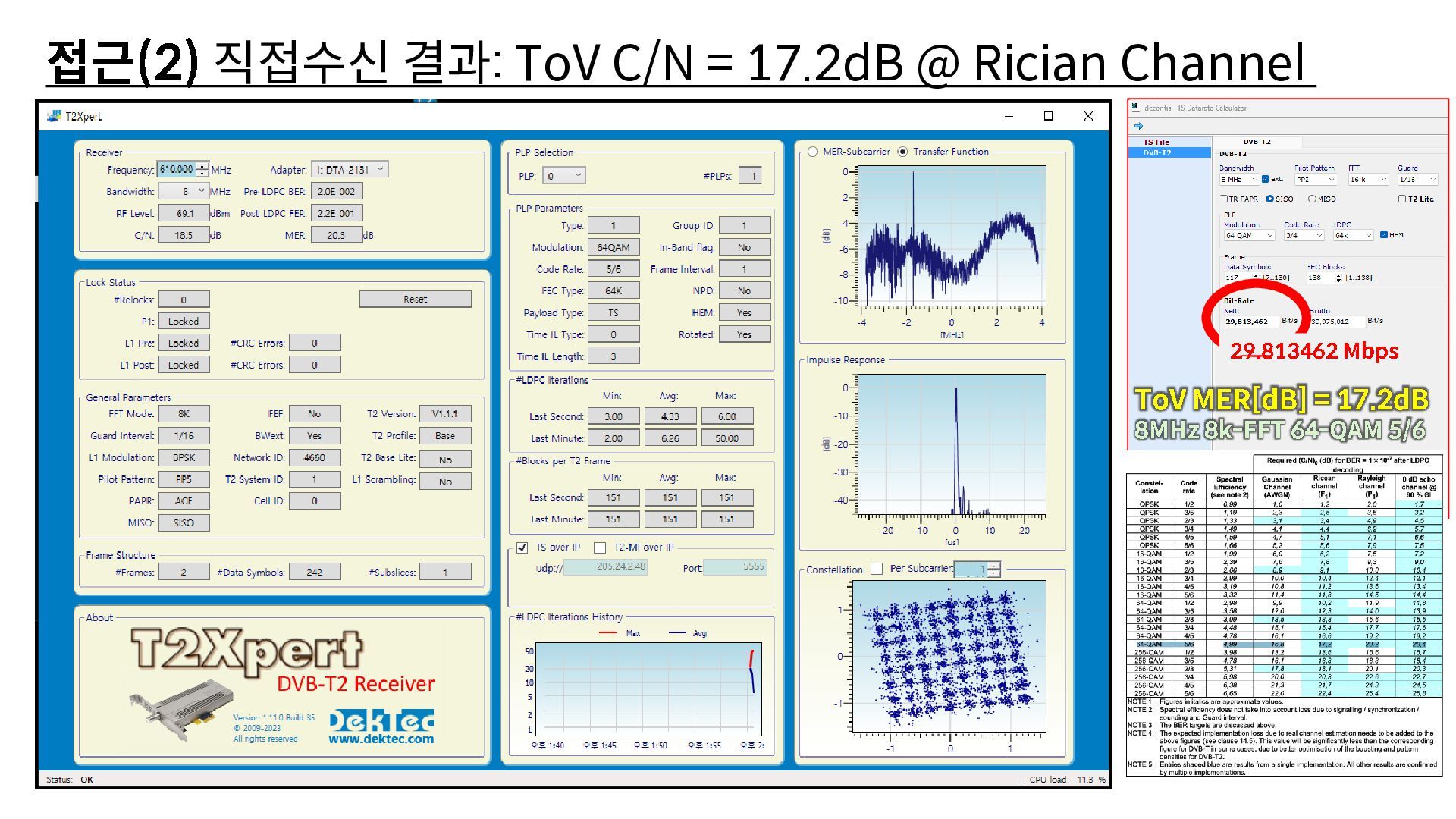

45. 29.813462 Mbps 접근(2) 직접수신 결과: ToV C/N = 17.2dB @ Rician Channel ToV MER[dB] = 17.2dB 8MHz 8k-FFT 64-QAM 5/6

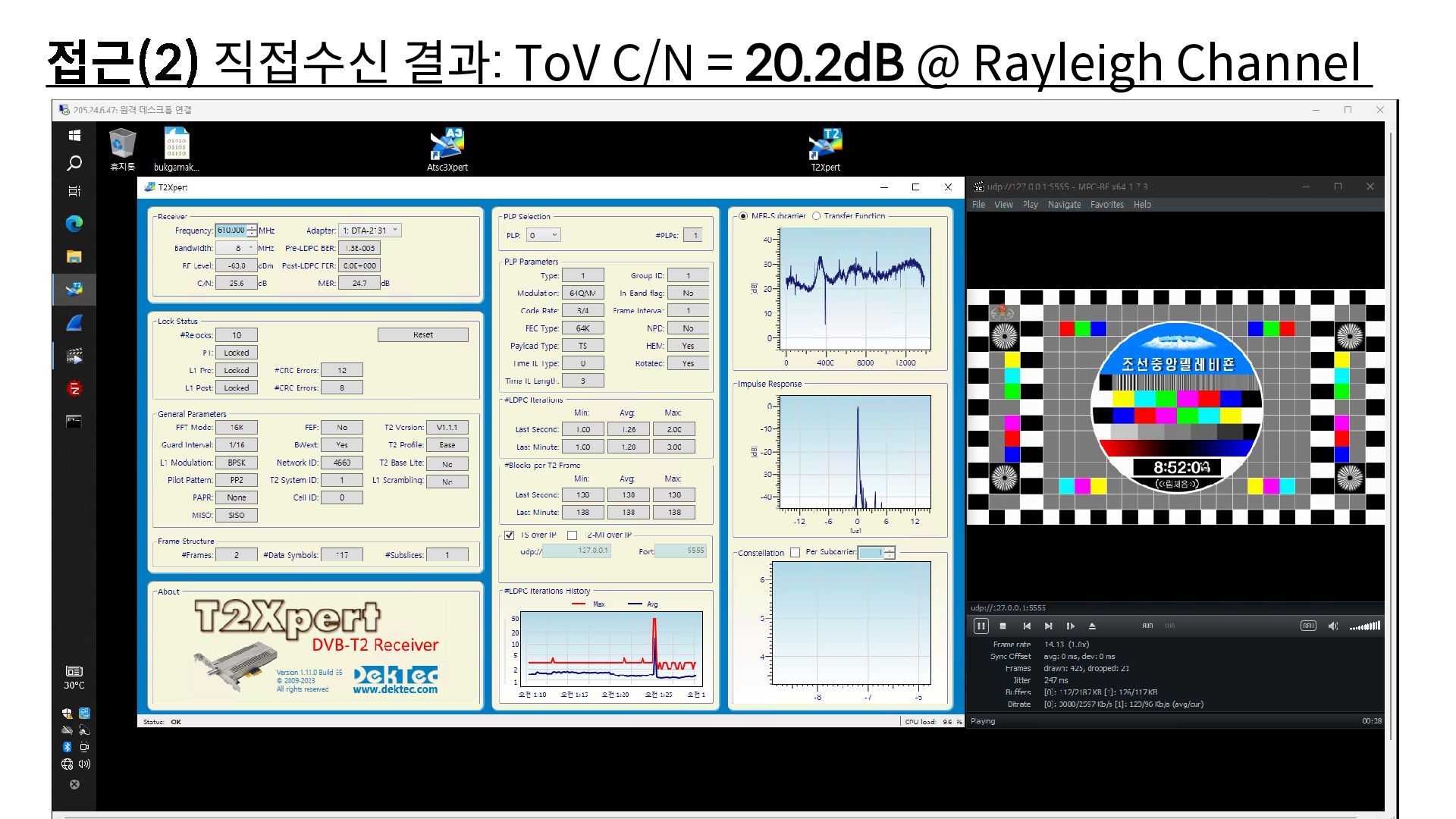

46. 접근(2) 직접수신 결과: ToV C/N = 20.2dB @ Rayleigh Channel
47. Video: H.264/AVC 1920x1080 25fps [Video - H.264/AVC, High Profile, Level 4.0, 1920x1080, 25.000 fps (00c8)] Audio: MPEG Audio 48000Hz 2.0 chn 320 kbit/s [Audio - MPEG1 - Layer 2, 48.0 kHz, 2.0 chn, 320 kbit/s (00c9)] Video: H.264/AVC 1920x1080 25fps [Video - H.264/AVC, High Profile, Level 4.0, 1920x1080, 25.000 fps (012c)] Audio: MPEG Audio 48000Hz 2.0 chn 64 kbit/s [Audio - MPEG1 - Layer 2, 48.0 kHz, 2.0 chn, 64 kbit/s (012d)] Video: H.264/AVC 720x576 25fps [Video - H.264/AVC, High Profile, Level 3.0, 720x576, 25.000 fps (0190)] Audio: MPEG Audio 48000Hz 2.0 chn 64 kbit/s [Audio - MPEG1 - Layer 2, 48.0 kHz, 2.0 chn, 64 kbit/s (0191)] Video: H.264/AVC 1920x1080 25fps [Video - H.264/AVC, High Profile, Level 4.0, 1920x1080, 25.000 fps (01f4)] Audio: MPEG Audio 48000Hz 2.0 chn 64 kbit/s [Audio - MPEG1 - Layer 2, 48.0 kHz, 2.0 chn, 64 kbit/s (01f5)] 접근(2) 무려 4채널! 시그널링도 아주 정상적 , 그런데 영상이 안보임 .

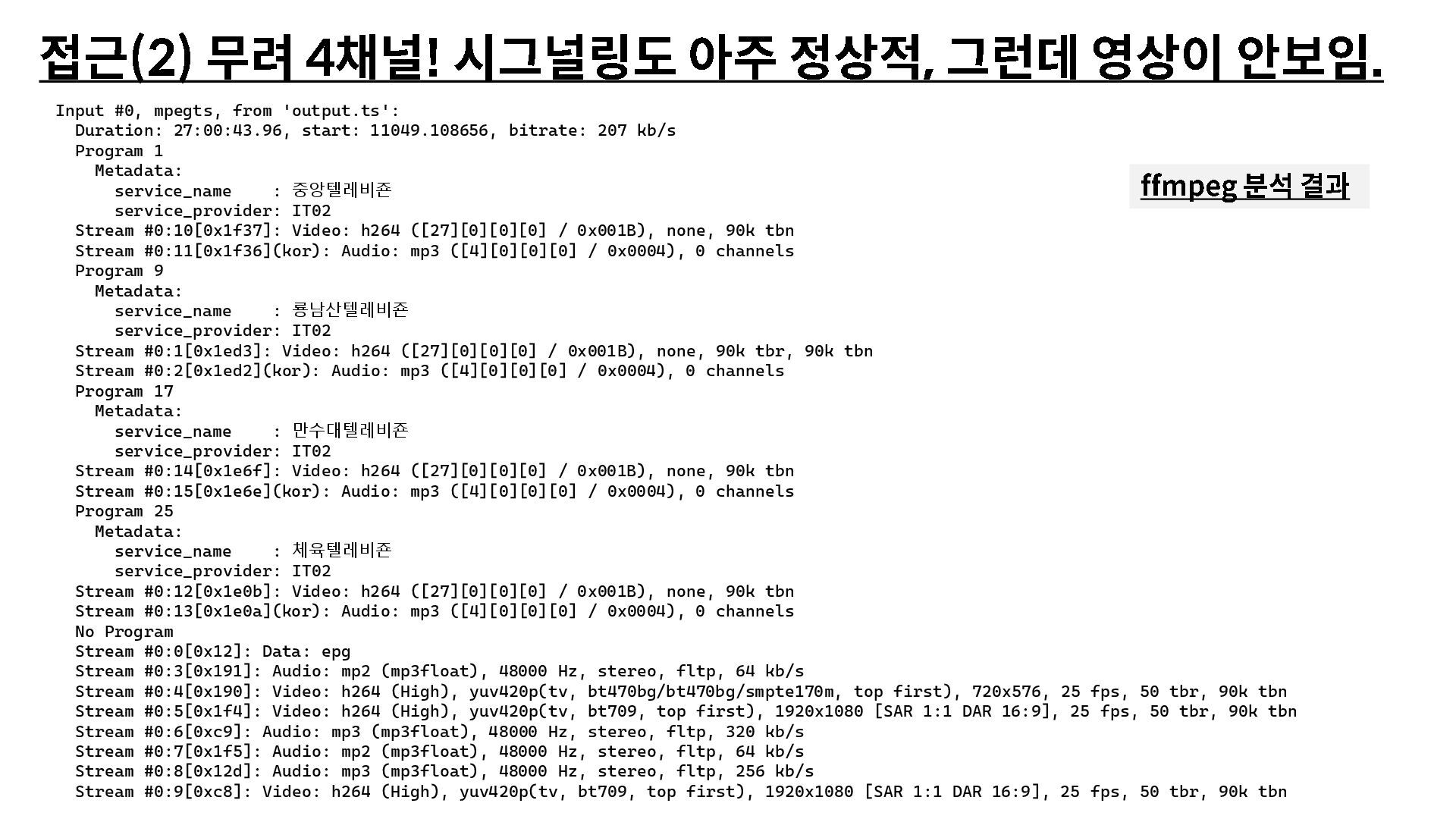

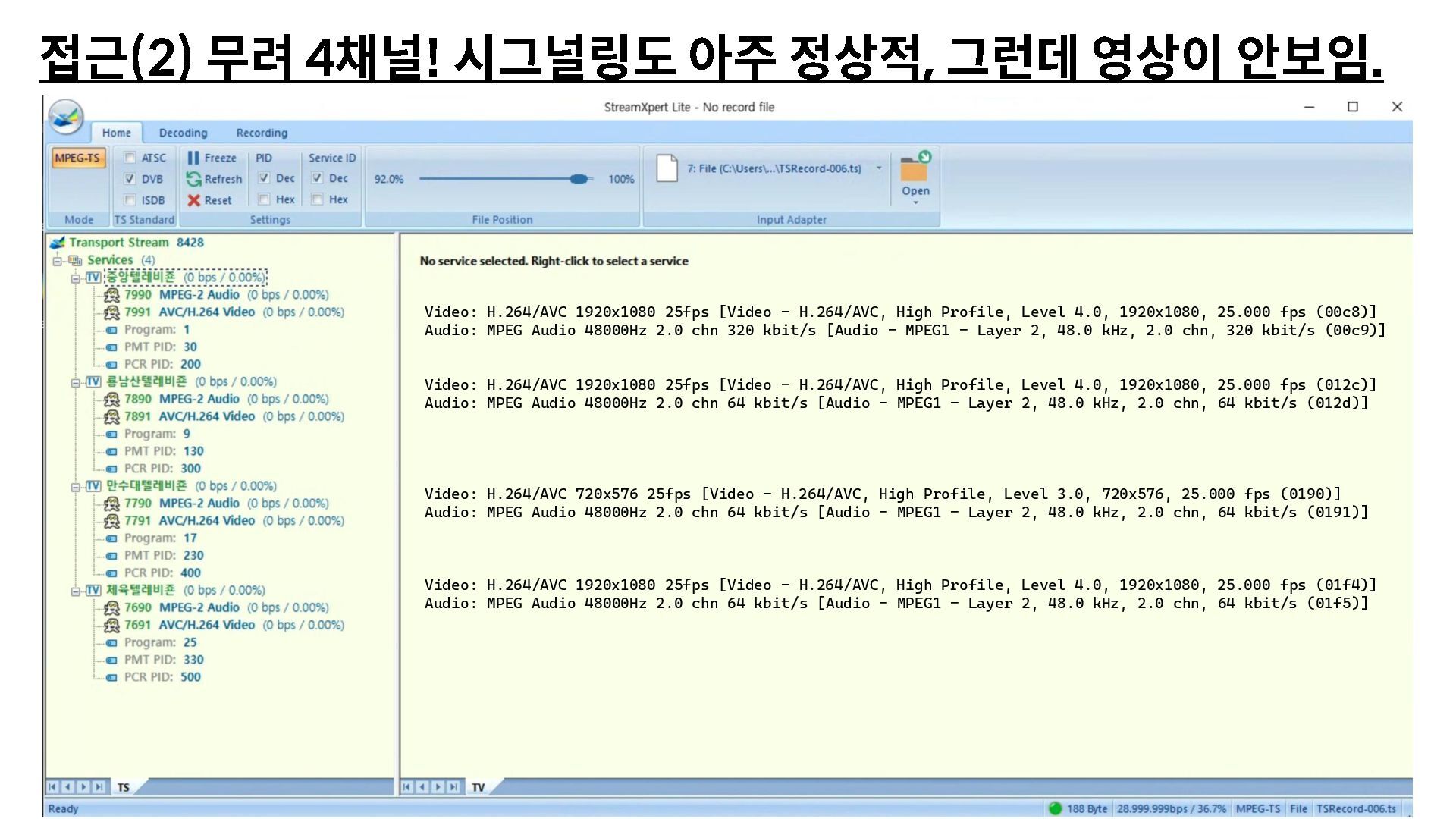

48. 접근(2) 무려 4채널! 시그널링도 아주 정상적 , 그런데 영상이 안보임 . Input #0, mpegts, from 'output.ts': Duration: 27:00:43.96, start: 11049.108656, bitrate: 207 kb/s Program 1 Metadata: service_name : 중앙텔레비죤 service_provider: IT02 Stream #0:10[0x1f37]: Video: h264 ([27][0][0][0] / 0x001B), none, 90k tbn Stream #0:11[0x1f36](kor): Audio: mp3 ([4][0][0][0] / 0x0004), 0 channels Program 9 Metadata: service_name : 룡남산텔레비죤 service_provider: IT02 Stream #0:1[0x1ed3]: Video: h264 ([27][0][0][0] / 0x001B), none, 90k tbr, 90k tbn Stream #0:2[0x1ed2](kor): Audio: mp3 ([4][0][0][0] / 0x0004), 0 channels Program 17 Metadata: service_name : 만수대텔레비죤 service_provider: IT02 Stream #0:14[0x1e6f]: Video: h264 ([27][0][0][0] / 0x001B), none, 90k tbn Stream #0:15[0x1e6e](kor): Audio: mp3 ([4][0][0][0] / 0x0004), 0 channels Program 25 Metadata: service_name : 체육텔레비죤 service_provider: IT02 Stream #0:12[0x1e0b]: Video: h264 ([27][0][0][0] / 0x001B), none, 90k tbn Stream #0:13[0x1e0a](kor): Audio: mp3 ([4][0][0][0] / 0x0004), 0 channels No Program Stream #0:0[0x12]: Data: epg Stream #0:3[0x191]: Audio: mp2 (mp3float), 48000 Hz, stereo, fltp, 64 kb/s Stream #0:4[0x190]: Video: h264 (High), yuv420p(tv, bt470bg/bt470bg/smpte170m, top first), 720x576, 25 fps, 50 tbr, 90k tbn Stream #0:5[0x1f4]: Video: h264 (High), yuv420p(tv, bt709, top first), 1920x1080 [SAR 1:1 DAR 16:9], 25 fps, 50 tbr, 90k tbn Stream #0:6[0xc9]: Audio: mp3 (mp3float), 48000 Hz, stereo, fltp, 320 kb/s Stream #0:7[0x1f5]: Audio: mp2 (mp3float), 48000 Hz, stereo, fltp, 64 kb/s Stream #0:8[0x12d]: Audio: mp3 (mp3float), 48000 Hz, stereo, fltp, 256 kb/s Stream #0:9[0xc8]: Video: h264 (High), yuv420p(tv, bt709, top first), 1920x1080 [SAR 1:1 DAR 16:9], 25 fps, 50 tbr, 90k tbn ffmpeg 분석 결과

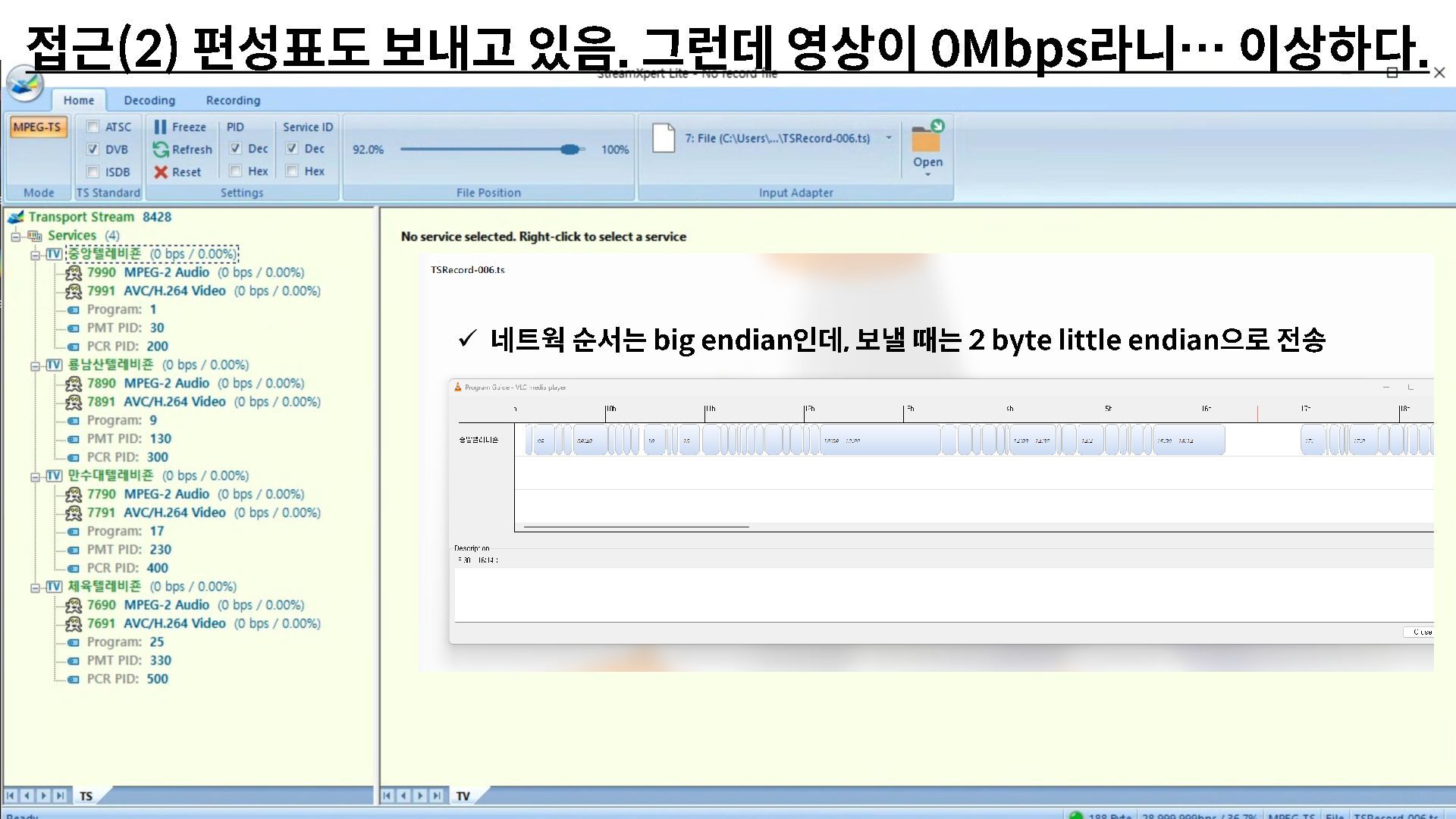

49. 접근(2) 편성표도 보내고 있음. 그런데 영상이 0Mbps라니… 이상하다 . ✓ 네트웍 순서는 big endian 인데, 보낼 때는 2 byte little endian 으로 전송

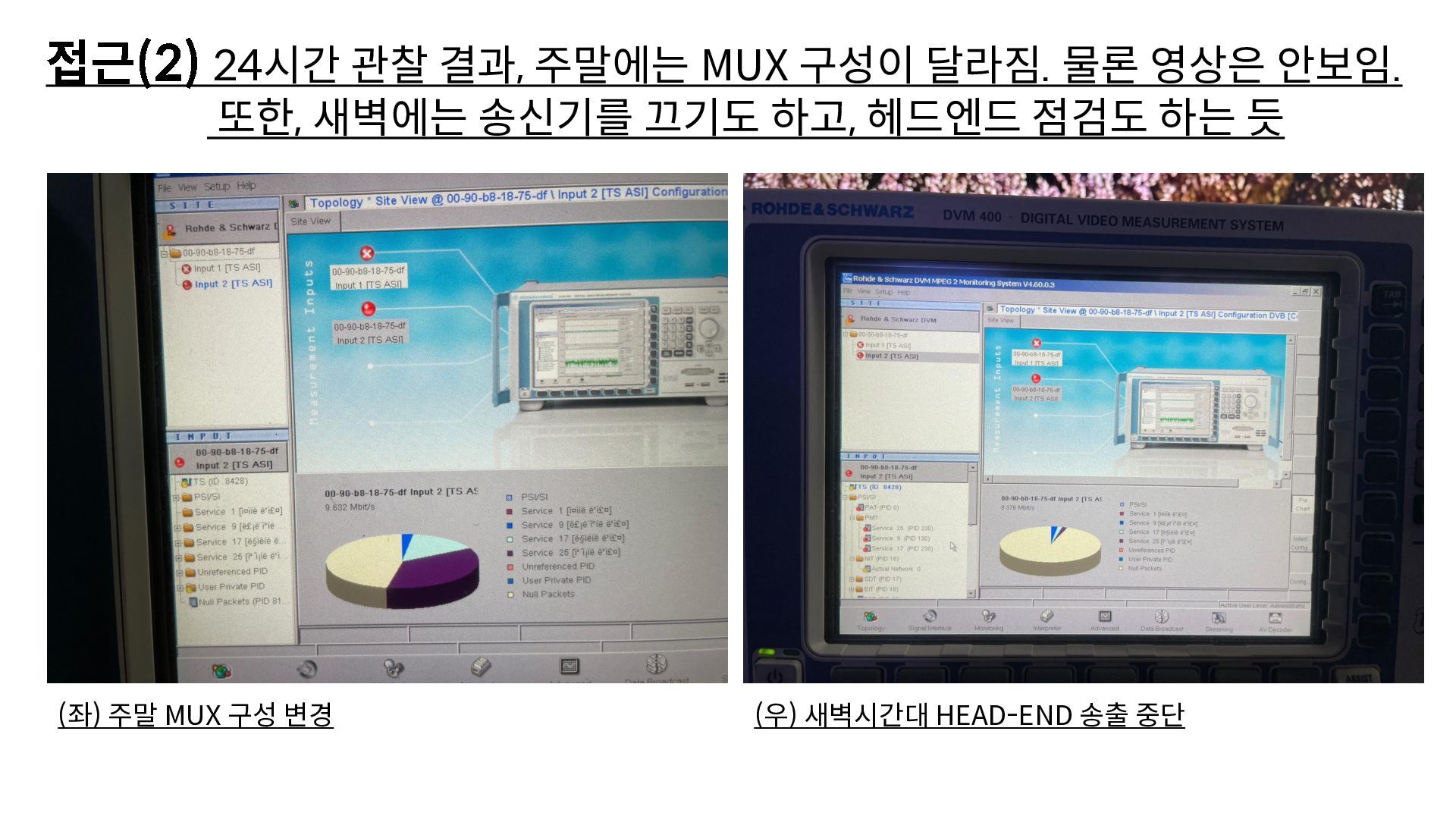

50. 접근(2) 24시간 관찰 결과, 주말에는 MUX 구성이 달라짐. 물론 영상은 안보임. 또한, 새벽에는 송신기를 끄기도 하고, 헤드엔드 점검도 하는 듯 (좌) 주말 MUX 구성 변경 (우) 새벽시간대 HEAD-END 송출 중단

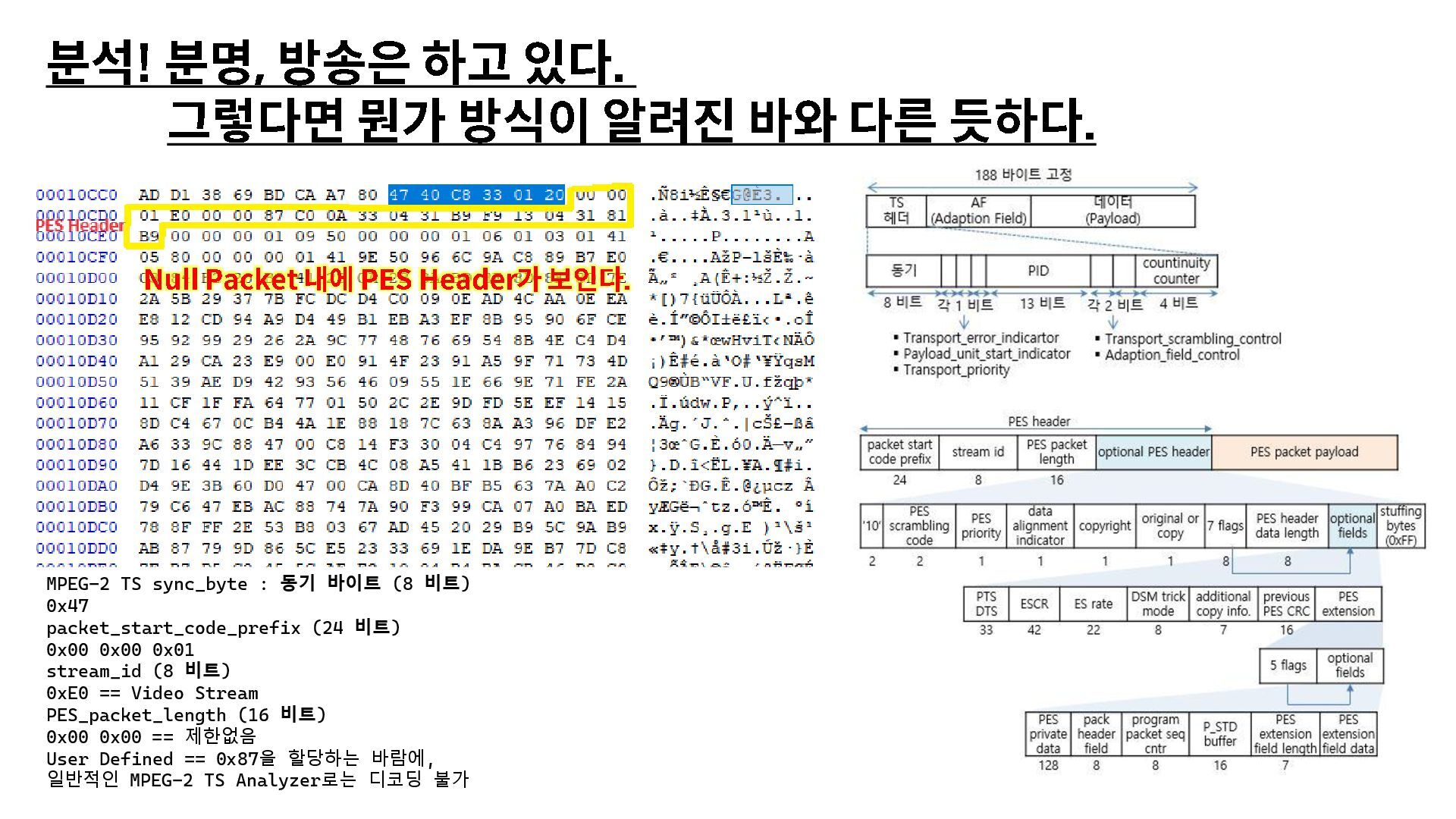

51. 분석! 분명, 방송은 하고 있다. 그렇다면 뭔가 방식이 알려진 바와 다른 듯하다 . Null Packet 내에 PES Header가 보인다 . MPEG-2 TS sync_byte : 동기 바이트 (8 비트) 0x47 packet_start_code_prefix (24 비트) 0x00 0x00 0x01 stream_id (8 비트) 0xE0 == Video Stream PES_packet_length (16 비트) 0x00 0x00 == 제한없음 User Defined == 0x87을 할당하는 바람에, 일반적인 MPEG-2 TS Analyzer로는 디코딩 불가

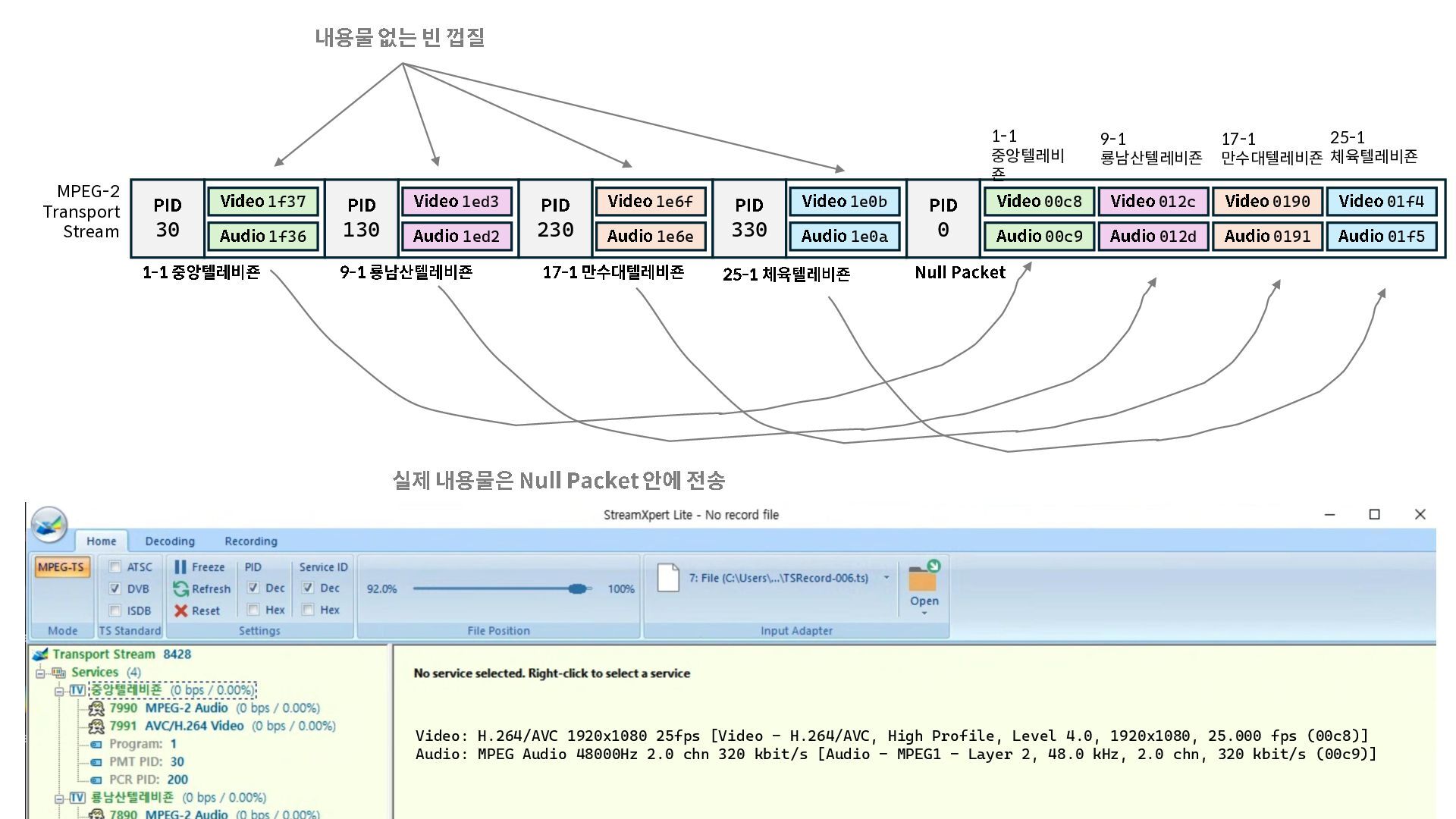

52. PID 30 MPEG-2 Transport Stream Video 1f37 Audio 1f36 1-1 중앙텔레비죤 9-1 룡남산텔레비죤 17-1 만수대텔레비죤 PID 130 Video 1ed3 Audio 1ed2 PID 230 Video 1e6f Audio 1e6e PID 330 Video 1e0b Audio 1e0a PID 0 25-1 체육텔레비죤 Null Packet Video 00c8 Audio 00c9 Video 012c Audio 012d Video 0190 Audio 0191 Video 01f4 Audio 01f5 내용물 없는 빈 껍질 1-1 중앙텔레비 죤 9-1 룡남산텔레비죤 실제 내용물은 Null Packet 안에 전송 17-1 만수대텔레비죤 25-1 체육텔레비죤 Video: H.264/AVC 1920x1080 25fps [Video - H.264/AVC, High Profile, Level 4.0, 1920x1080, 25.000 fps (00c8)] Audio: MPEG Audio 48000Hz 2.0 chn 320 kbit/s [Audio - MPEG1 - Layer 2, 48.0 kHz, 2.0 chn, 320 kbit/s (00c9)]

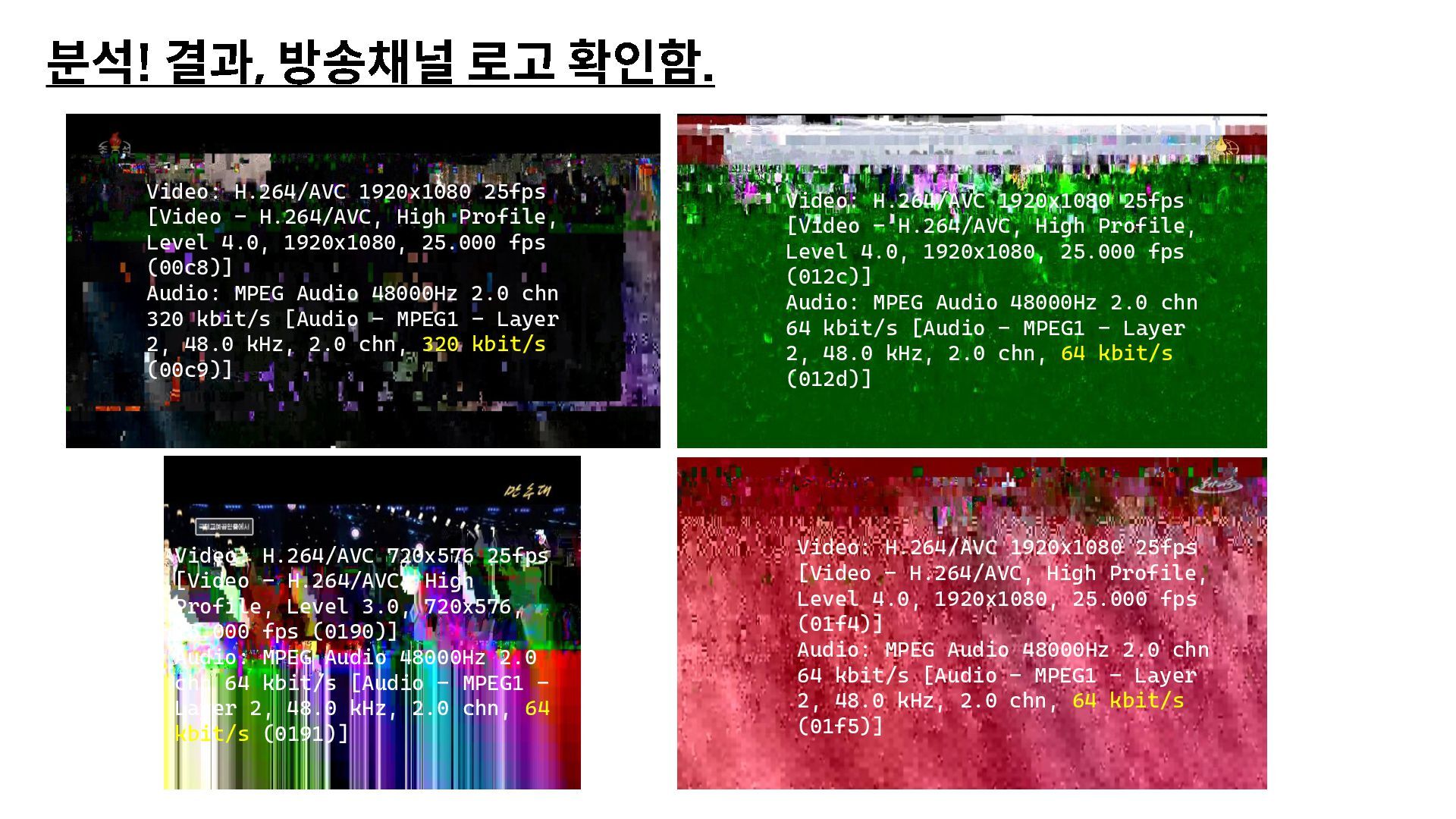

53. 분석! 결과, 방송채널 로고 확인함 . Video: H.264/AVC 1920x1080 25fps [Video - H.264/AVC, High Profile, Level 4.0, 1920x1080, 25.000 fps (00c8)] Audio: MPEG Audio 48000Hz 2.0 chn 320 kbit/s [Audio - MPEG1 - Layer 2, 48.0 kHz, 2.0 chn, 320 kbit/s (00c9)] Video: H.264/AVC 1920x1080 25fps [Video - H.264/AVC, High Profile, Level 4.0, 1920x1080, 25.000 fps (012c)] Audio: MPEG Audio 48000Hz 2.0 chn 64 kbit/s [Audio - MPEG1 - Layer 2, 48.0 kHz, 2.0 chn, 64 kbit/s (012d)] Video: H.264/AVC 1920x1080 25fps [Video - H.264/AVC, High Profile, Level 4.0, 1920x1080, 25.000 fps (01f4)] Audio: MPEG Audio 48000Hz 2.0 chn 64 kbit/s [Audio - MPEG1 - Layer 2, 48.0 kHz, 2.0 chn, 64 kbit/s (01f5)] Video: H.264/AVC 720x576 25fps [Video - H.264/AVC, High Profile, Level 3.0, 720x576, 25.000 fps (0190)] Audio: MPEG Audio 48000Hz 2.0 chn 64 kbit/s [Audio - MPEG1 - Layer 2, 48.0 kHz, 2.0 chn, 64 kbit/s (0191)]

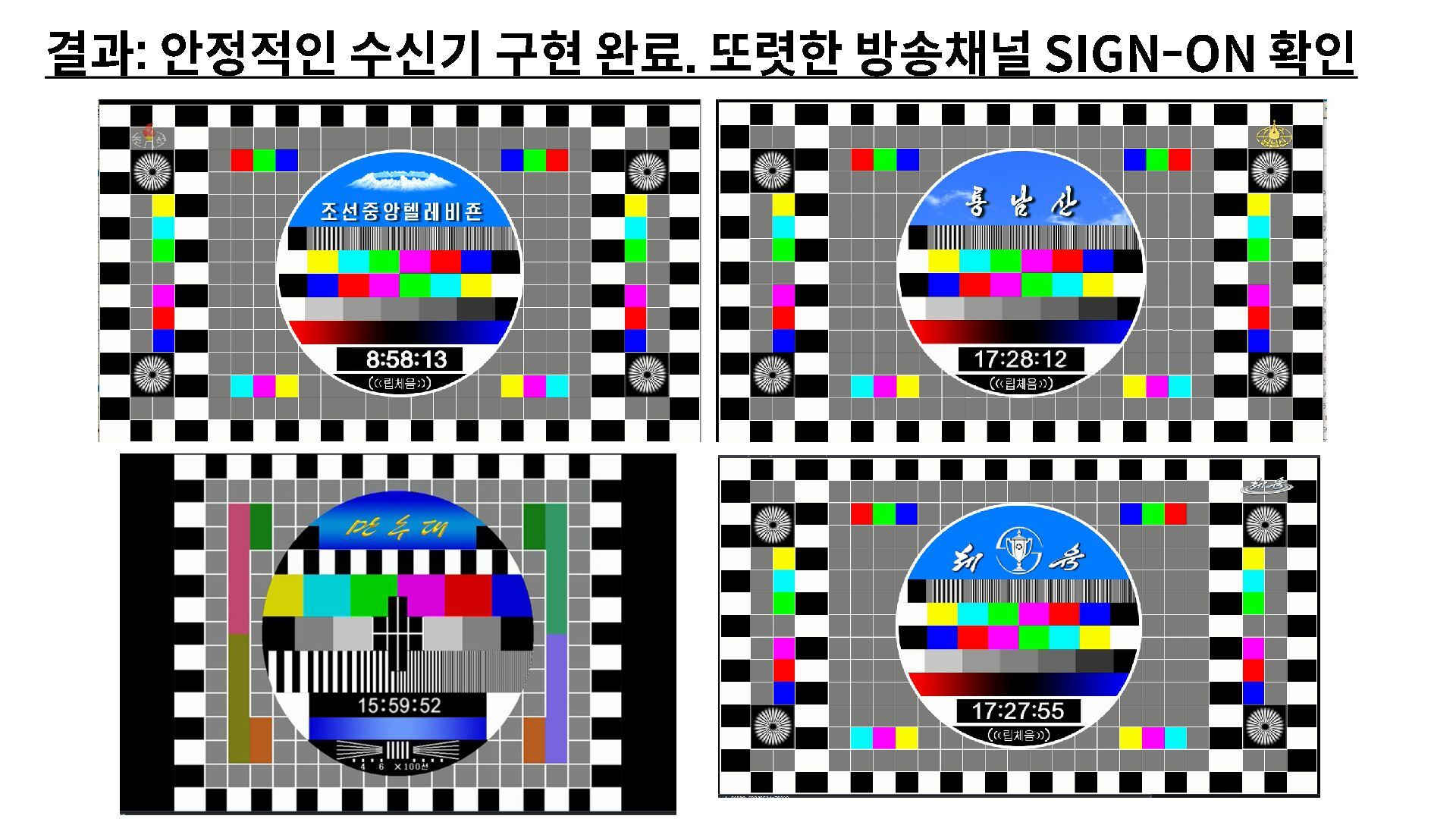

54. 결과: 안정적인 수신기 구현 완료. 또렷한 방송채널 SIGN-ON 확인

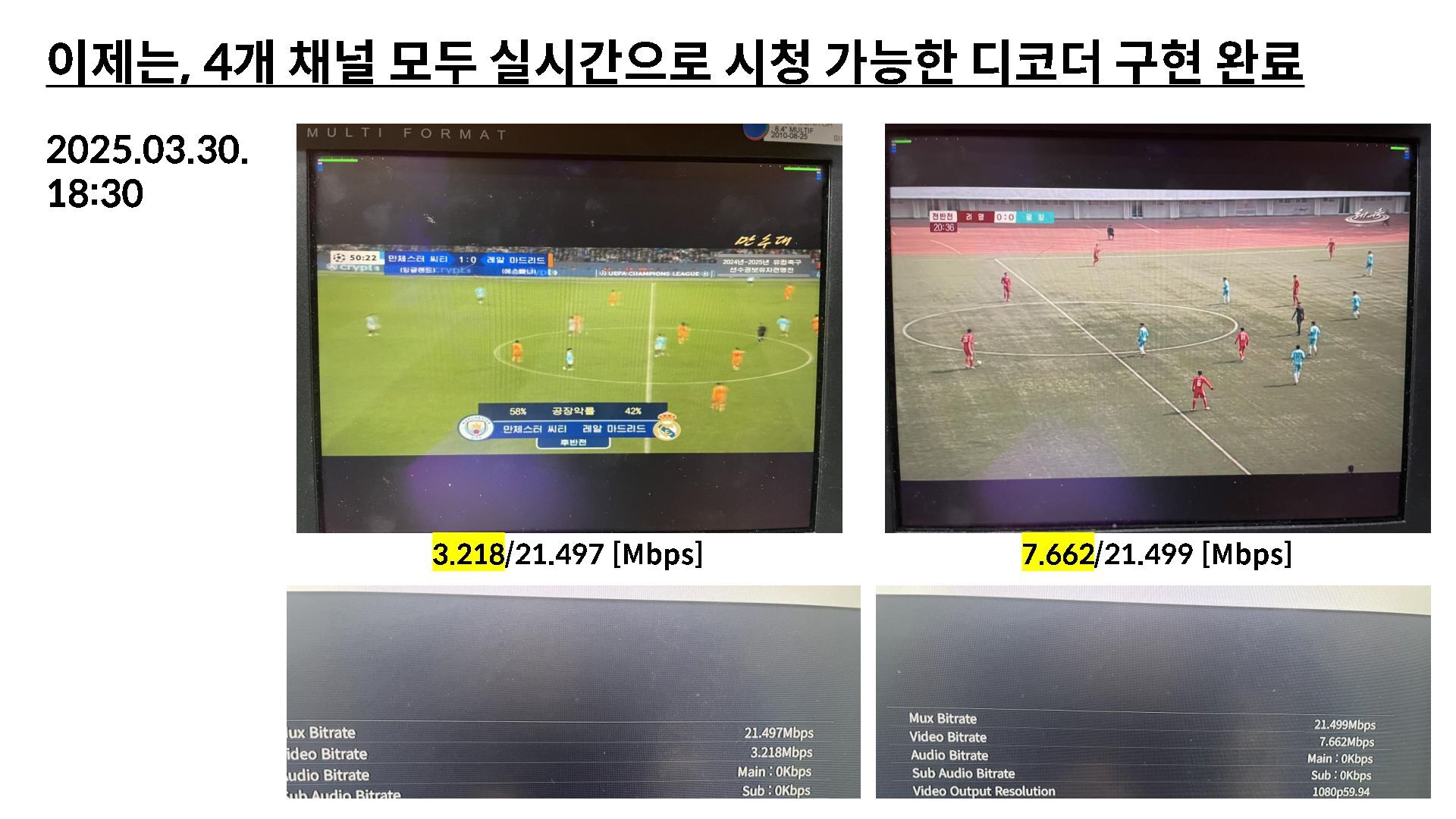

55. 3.218/21.497 [Mbps] 7.662/21.499 [Mbps] 2025.03.30. 18:30 이제는 , 4개 채널 모두 실시간으로 시청 가능한 디코더 구현 완료
56. ▲대상 △변승환‧최규문(KBS), ▲최우수상 △김준환(EBS) △송신운영팀(KBS) △이승호(MBC), ▲우수상 △돌비비전 프로젝트팀(MBC) △박상주(YTN) △ 유남경‧최동은(KBS) △임영재(KBS) △정은영(CBS), ▲장려상 △김승환(MBN) △김항석(TBC) △홍기훈(아리랑국제방송), ▲특별상 △김지혜(SBS), ▲방송 기술혁신상 △김동희‧이정우(CBS) △배준경(SBS) ▲방송미디어융합상 △유현우(MBC), ▲공로패 △KCA △RAPA

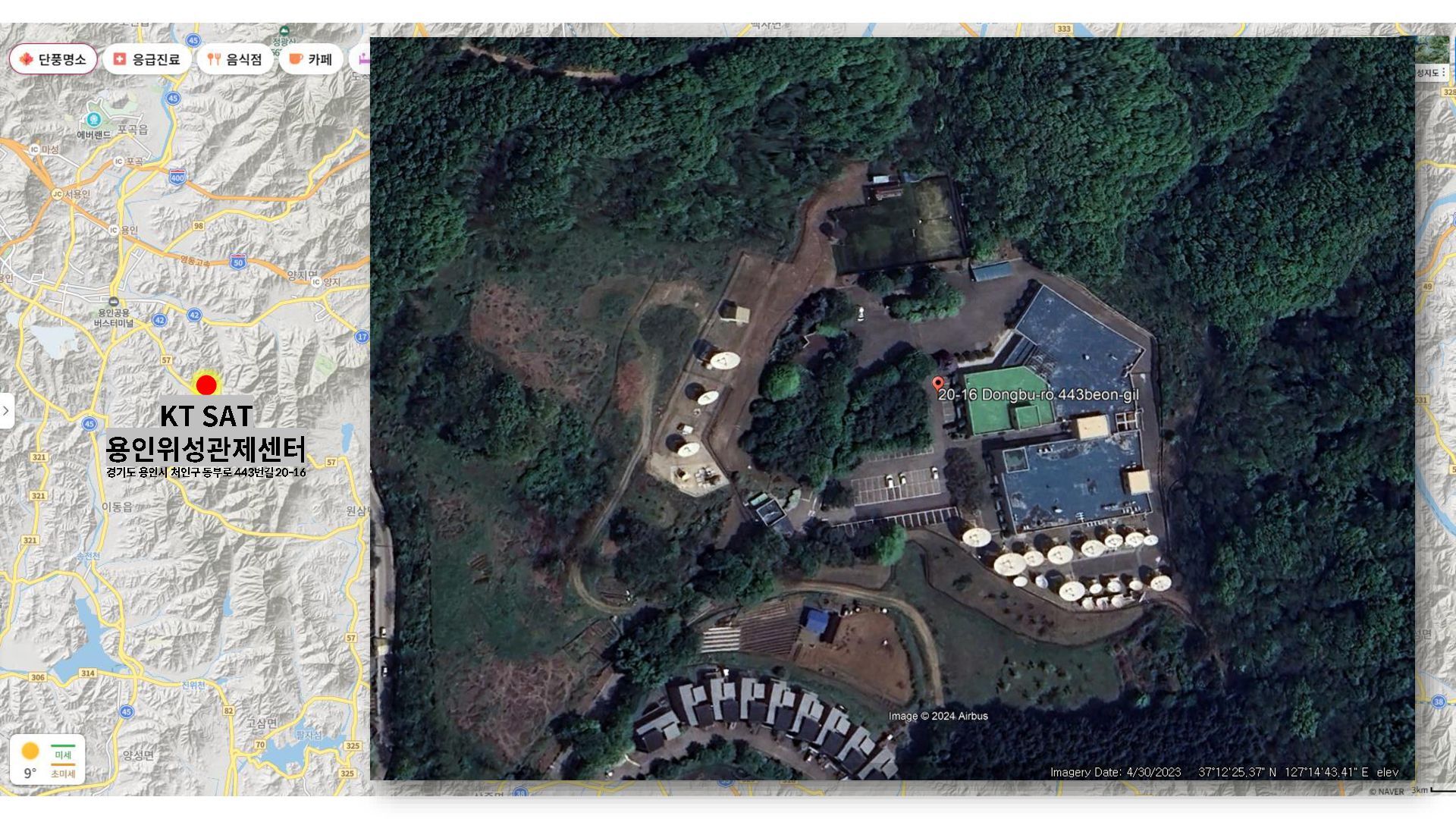

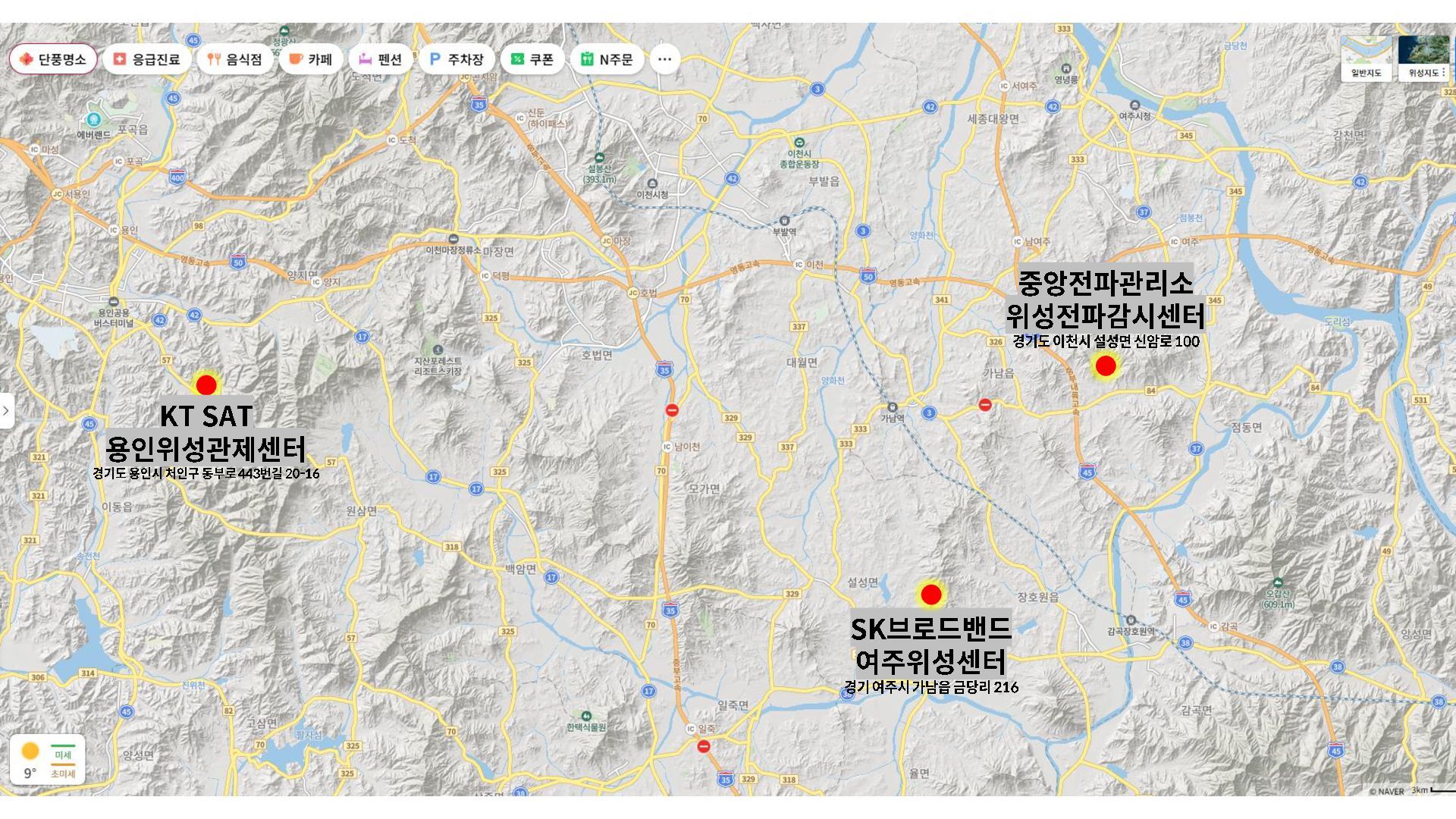

57. SK브로드밴드 여주위성센터 경기 여주시 가남읍 금당리 216 중앙전파관리소 위성전파감시센터 경기도 이천시 설성면 신암로 100 KT SAT 용인위성관제센터 경기도 용인시 처인구 동부로 443번길 20-16
58. SK브로드밴드 여주위성센터 경기 여주시 가남읍 금당리 216 중앙전파관리소 위성전파감시센터 경기도 이천시 설성면 신암로 100 KT SAT 용인위성관제센터 경기도 용인시 처인구 동부로 443번길 20-16

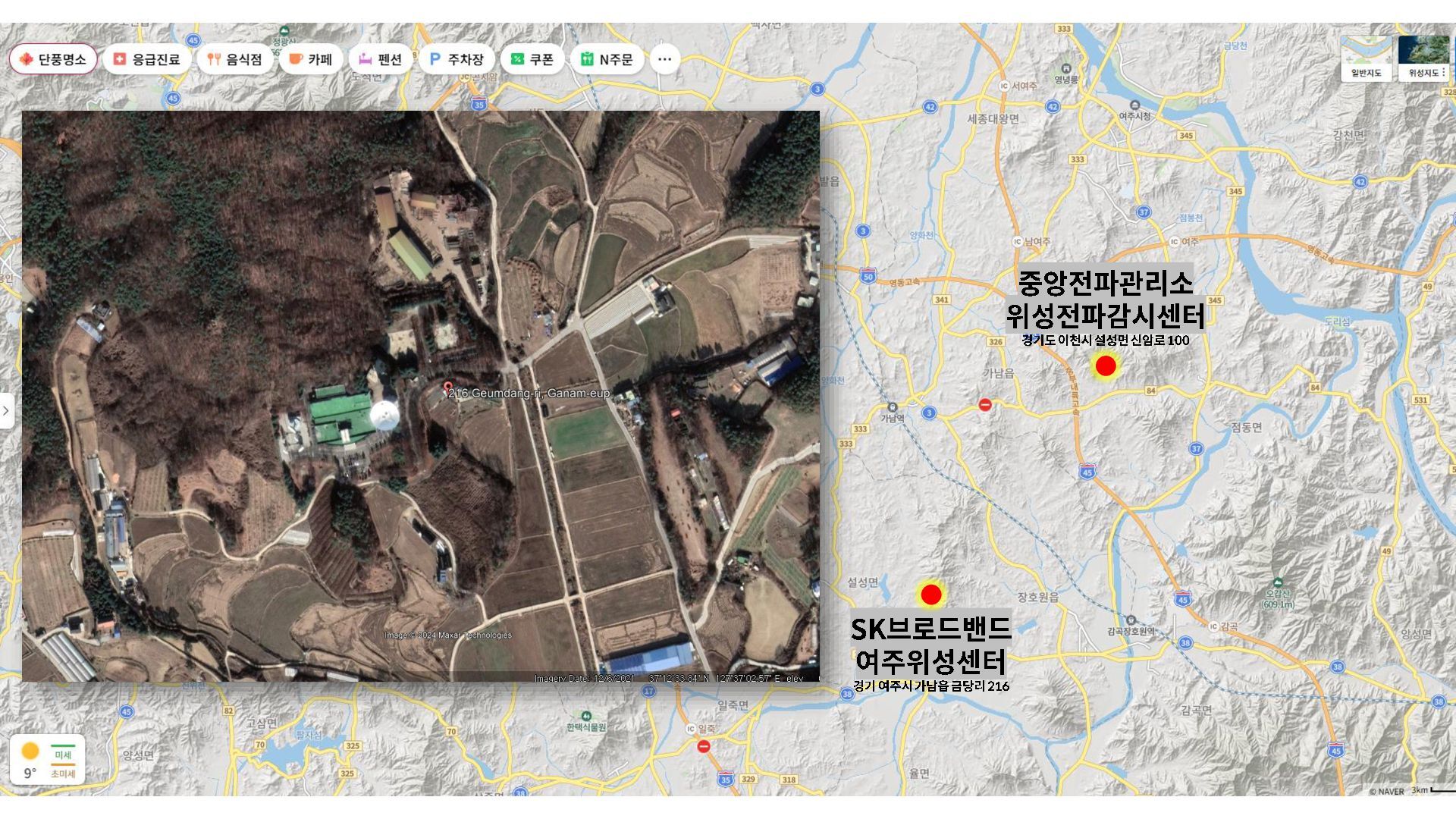

59. SK브로드밴드 여주위성센터 경기 여주시 가남읍 금당리 216 중앙전파관리소 위성전파감시센터 경기도 이천시 설성면 신암로 100 KT SAT 용인위성관제센터 경기도 용인시 처인구 동부로 443번길 20-16

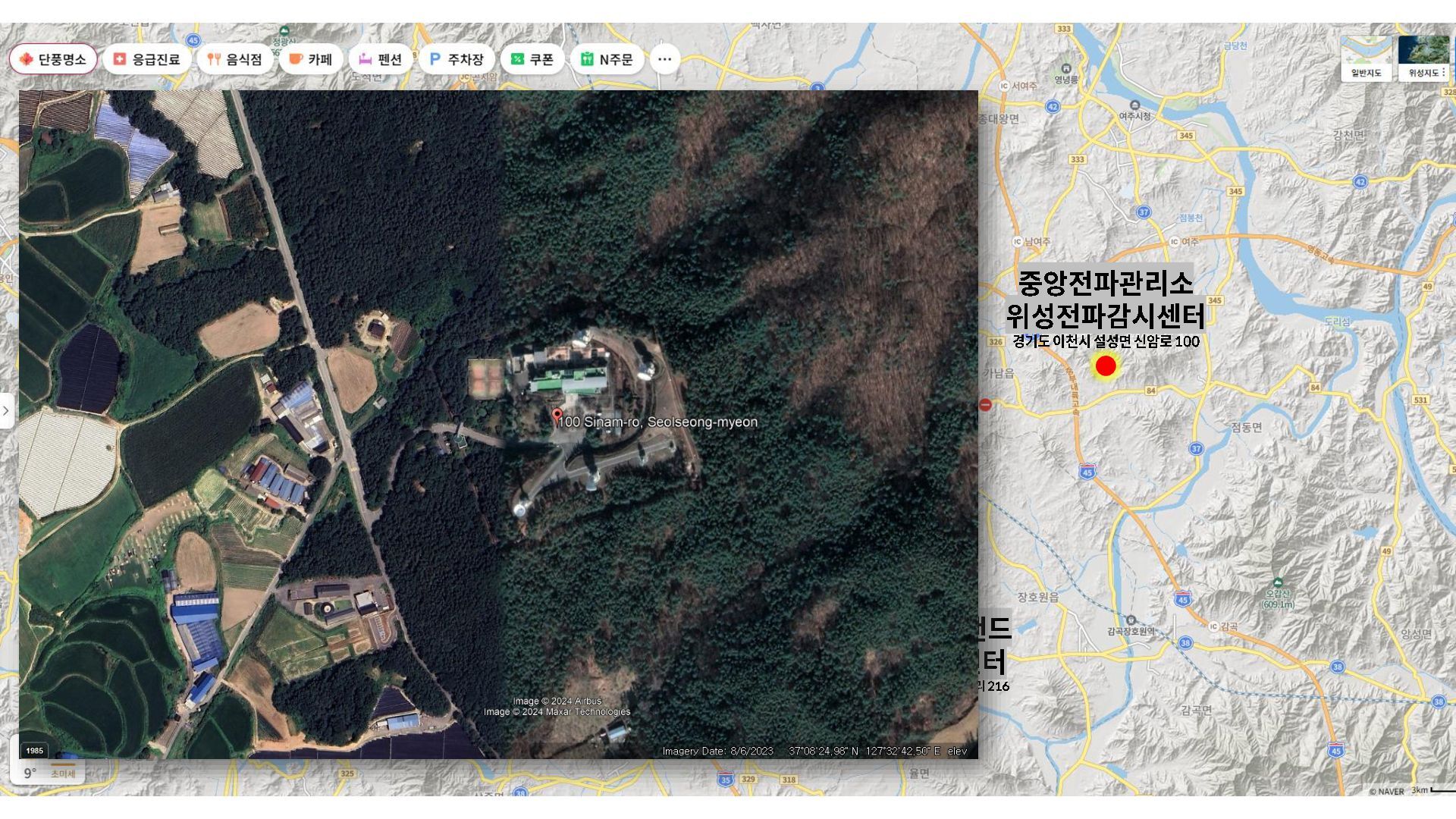

60. SK브로드밴드 여주위성센터 경기 여주시 가남읍 금당리 216 중앙전파관리소 위성전파감시센터 경기도 이천시 설성면 신암로 100 KT SAT 용인위성관제센터 경기도 용인시 처인구 동부로 443번길 20-16

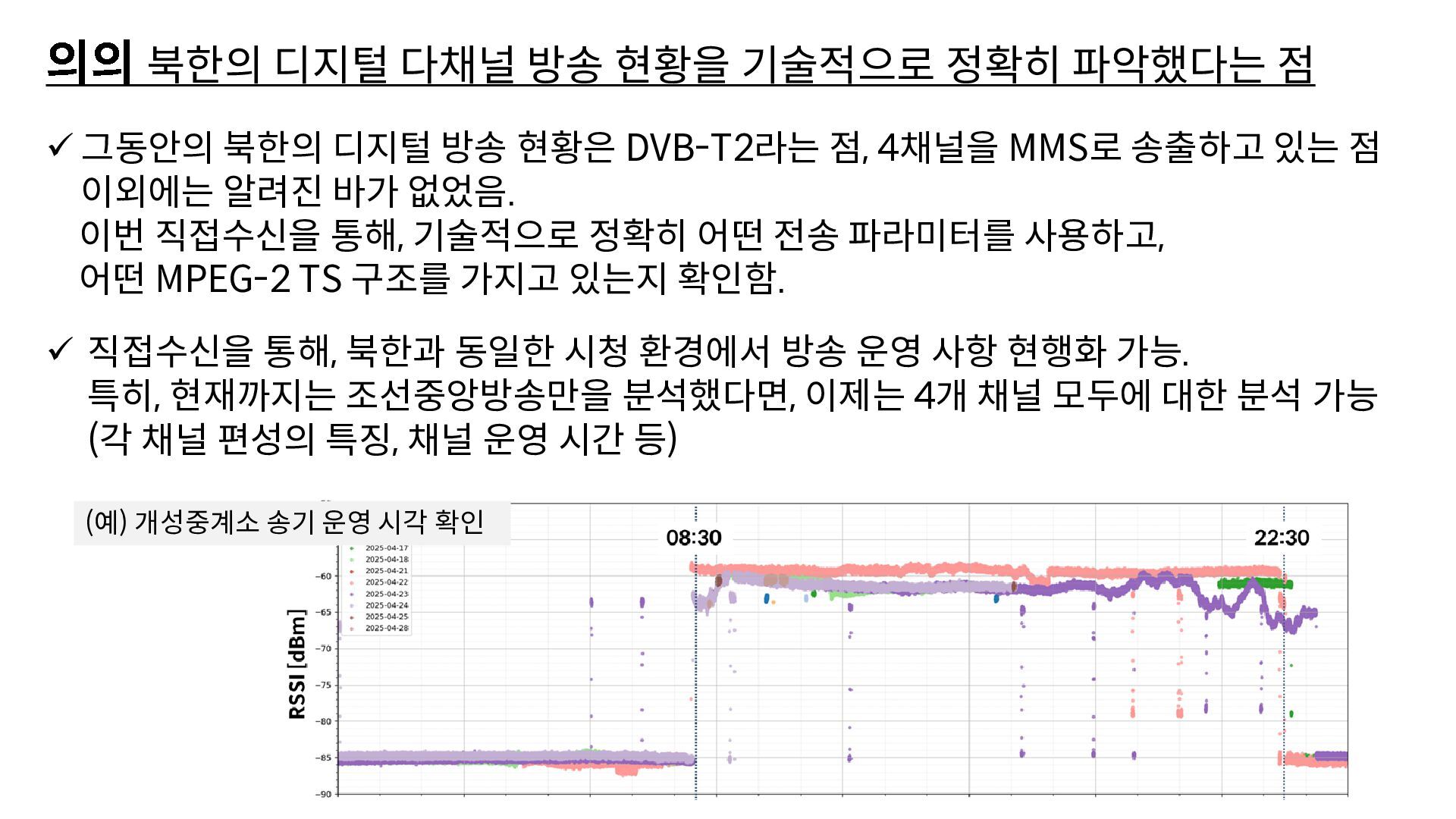

61. 의의북한의 디지털 다채널 방송 현황을 기술적으로 정확히 파악했다는 점 ✓ 그동안의 북한의 디지털 방송 현황은 DVB-T2라는 점, 4채널을 MMS로 송출하고 있는 점 이외에는 알려진 바가 없었음. 이번 직접수신을 통해, 기술적으로 정확히 어떤 전송 파라미터를 사용하고, 어떤 MPEG-2 TS 구조를 가지고 있는지 확인함. ✓ 직접수신을 통해, 북한과 동일한 시청 환경에서 방송 운영 사항 현행화 가능. 특히, 현재까지는 조선중앙방송만을 분석했다면, 이제는 4개 채널 모두에 대한 분석 가능 (각 채널 편성의 특징, 채널 운영 시간 등) (예) 개성중계소 송기 운영 시각 확인

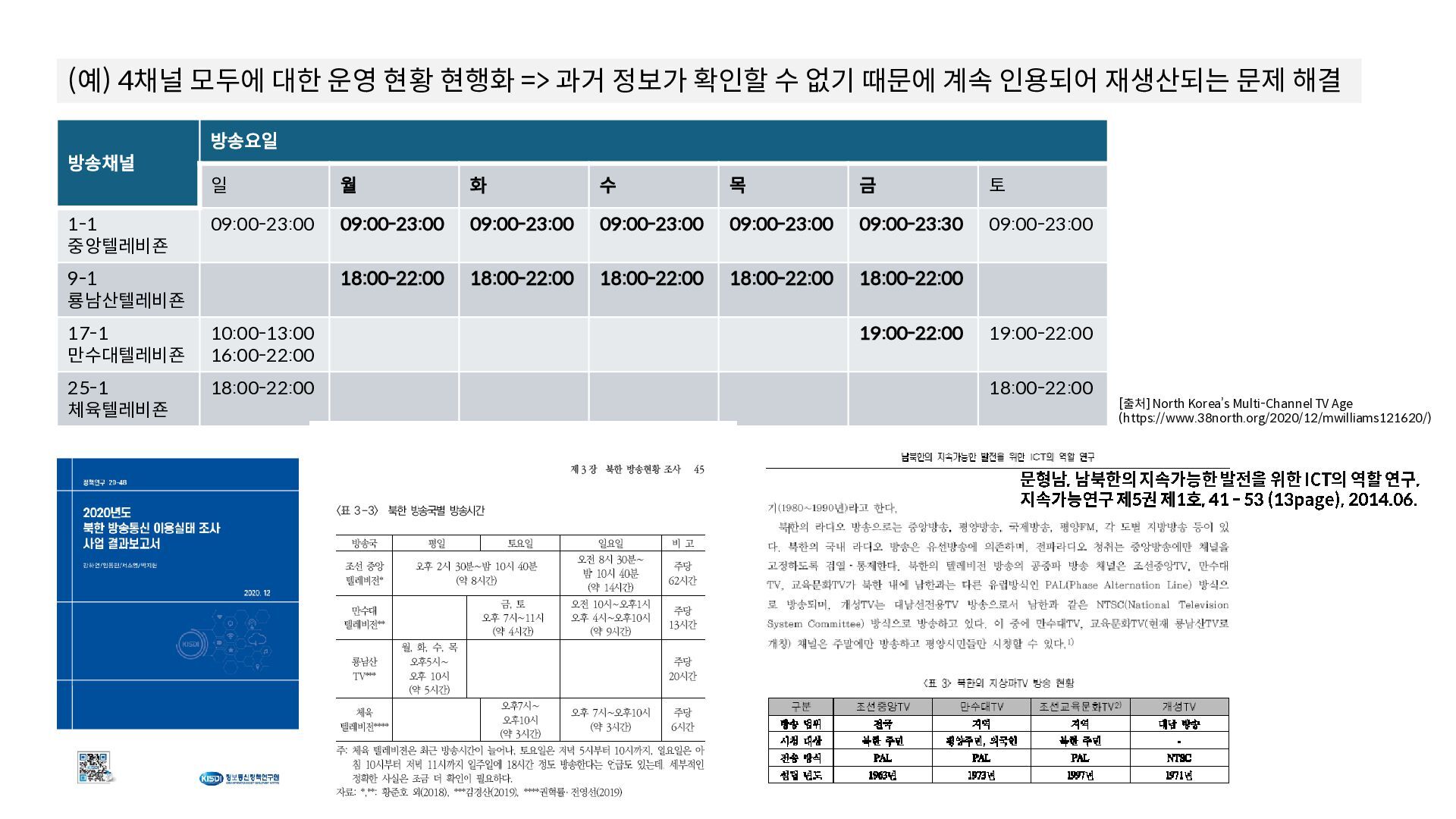

62. 방송채널 방송요일 일 월 화 수 목 금 토 1-1 중앙텔레비죤 09:00-23:00 09:00-23:00 09:00-23:00 09:00-23:00 09:00-23:00 09:00-23:30 09:00-23:00 9-1 룡남산텔레비죤 18:00-22:00 18:00-22:00 18:00-22:00 18:00-22:00 18:00-22:00 17-1 만수대텔레비죤 10:00-13:00 16:00-22:00 19:00-22:00 19:00-22:00 25-1 체육텔레비죤 18:00-22:00 18:00-22:00 [출처] North Korea’s Multi-Channel TV Age (https://www.38north.org/2020/12/mwilliams121620/) (예) 4채널 모두에 대한 운영 현황 현행화 => 과거 정보가 확인할 수 없기 때문에 계속 인용되어 재생산되는 문제 해결 문형남 , 남북한의 지속가능한 발전을 위한 ICT의 역할 연구, 지속가능연구 제5권 제1호, 41 -53 (13page), 2014.06.

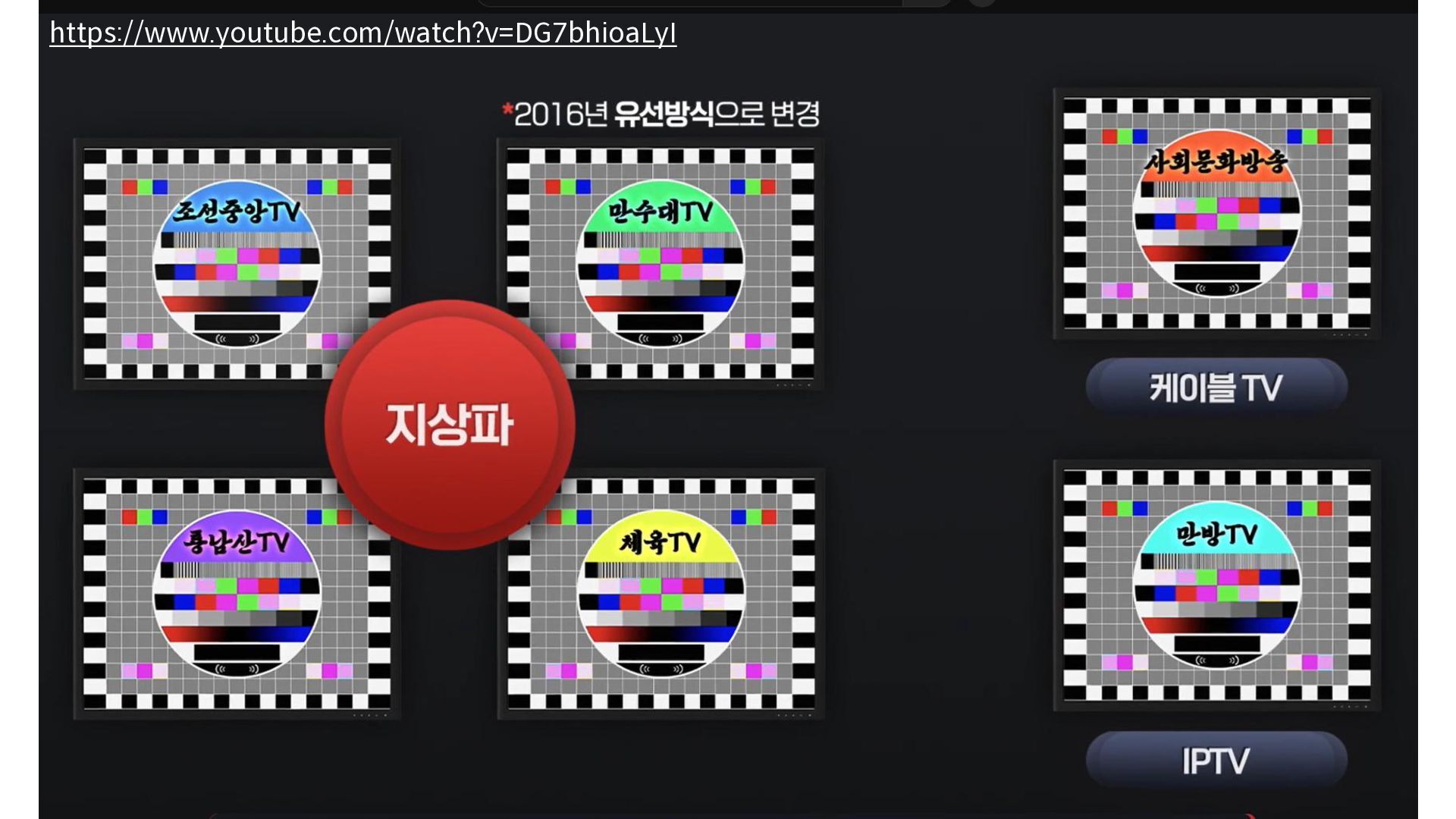

63. https://www.youtube.com/watch?v=DG7bhioaLyI

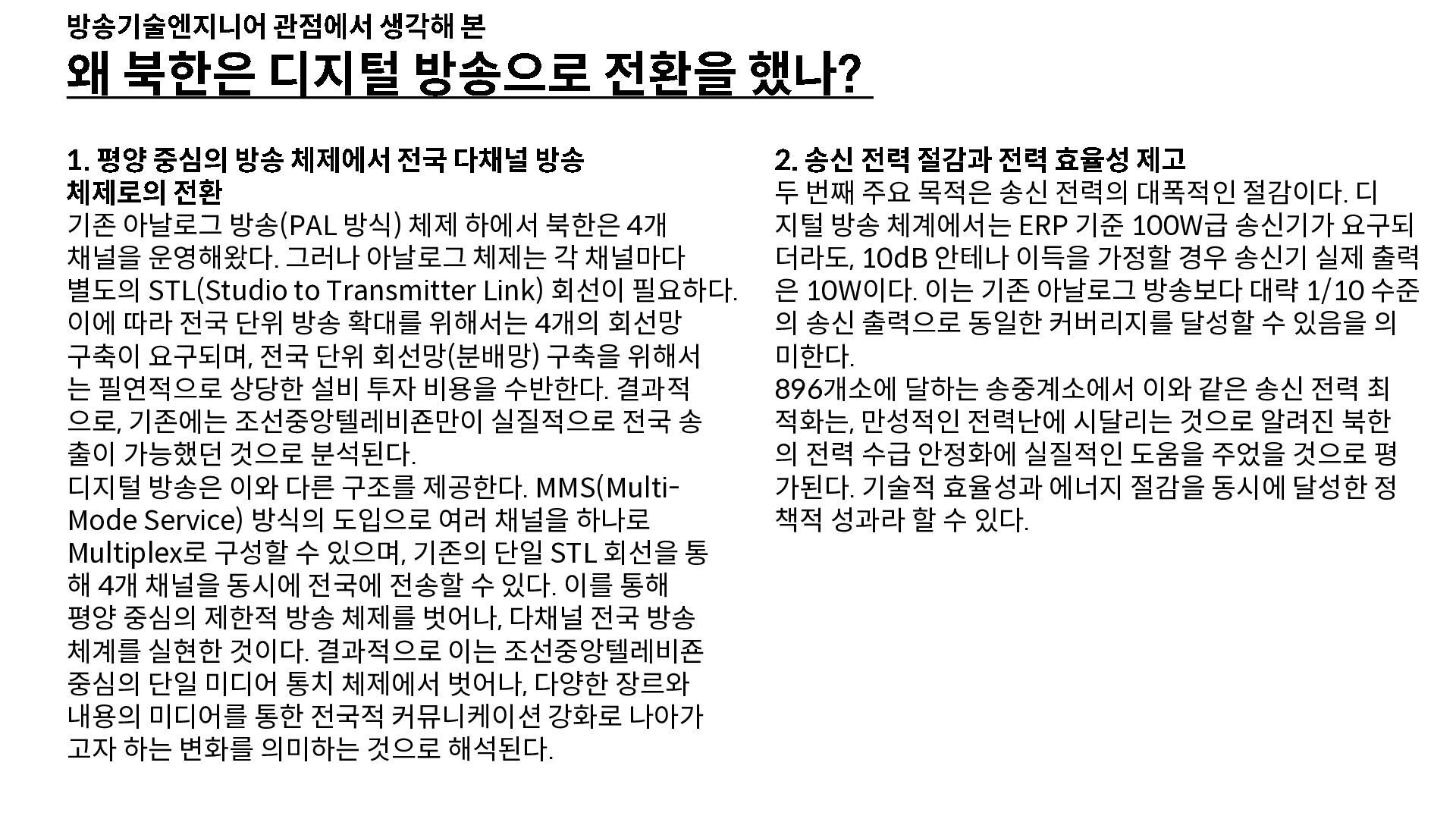

64. 왜 북한은 디지털 방송으로 전환을 했나? 1. 평양 중심의 방송 체제에서 전국 다채널 방송 체제로의 전환 기존 아날로그 방송(PAL 방식) 체제 하에서 북한은 4개 채널을 운영해왔다. 그러나 아날로그 체제는 각 채널마다 별도의 STL(Studio to Transmitter Link) 회선이 필요하다. 이에 따라 전국 단위 방송 확대를 위해서는 4개의 회선망 구축이 요구되며, 전국 단위 회선망(분배망) 구축을 위해서 는 필연적으로 상당한 설비 투자 비용을 수반한다. 결과적 으로, 기존에는 조선중앙텔레비죤만이 실질적으로 전국 송 출이 가능했던 것으로 분석된다. 디지털 방송은 이와 다른 구조를 제공한다. MMS(Multi- Mode Service) 방식의 도입으로 여러 채널을 하나로 Multiplex로 구성할 수 있으며, 기존의 단일 STL 회선을 통 해 4개 채널을 동시에 전국에 전송할 수 있다. 이를 통해 평양 중심의 제한적 방송 체제를 벗어나, 다채널 전국 방송 체계를 실현한 것이다. 결과적으로 이는 조선중앙텔레비죤 중심의 단일 미디어 통치 체제에서 벗어나, 다양한 장르와 내용의 미디어를 통한 전국적 커뮤니케이션 강화로 나아가 고자 하는 변화를 의미하는 것으로 해석된다. 2. 송신 전력 절감과 전력 효율성 제고 두 번째 주요 목적은 송신 전력의 대폭적인 절감이다. 디 지털 방송 체계에서는 ERP 기준 100W급 송신기가 요구되 더라도, 10dB 안테나 이득을 가정할 경우 송신기 실제 출력 은 10W이다. 이는 기존 아날로그 방송보다 대략 1/10 수준 의 송신 출력으로 동일한 커버리지를 달성할 수 있음을 의 미한다. 896개소에 달하는 송중계소에서 이와 같은 송신 전력 최 적화는, 만성적인 전력난에 시달리는 것으로 알려진 북한 의 전력 수급 안정화에 실질적인 도움을 주었을 것으로 평 가된다. 기술적 효율성과 에너지 절감을 동시에 달성한 정 책적 성과라 할 수 있다. 방송기술엔지니어 관점에서 생각해 본

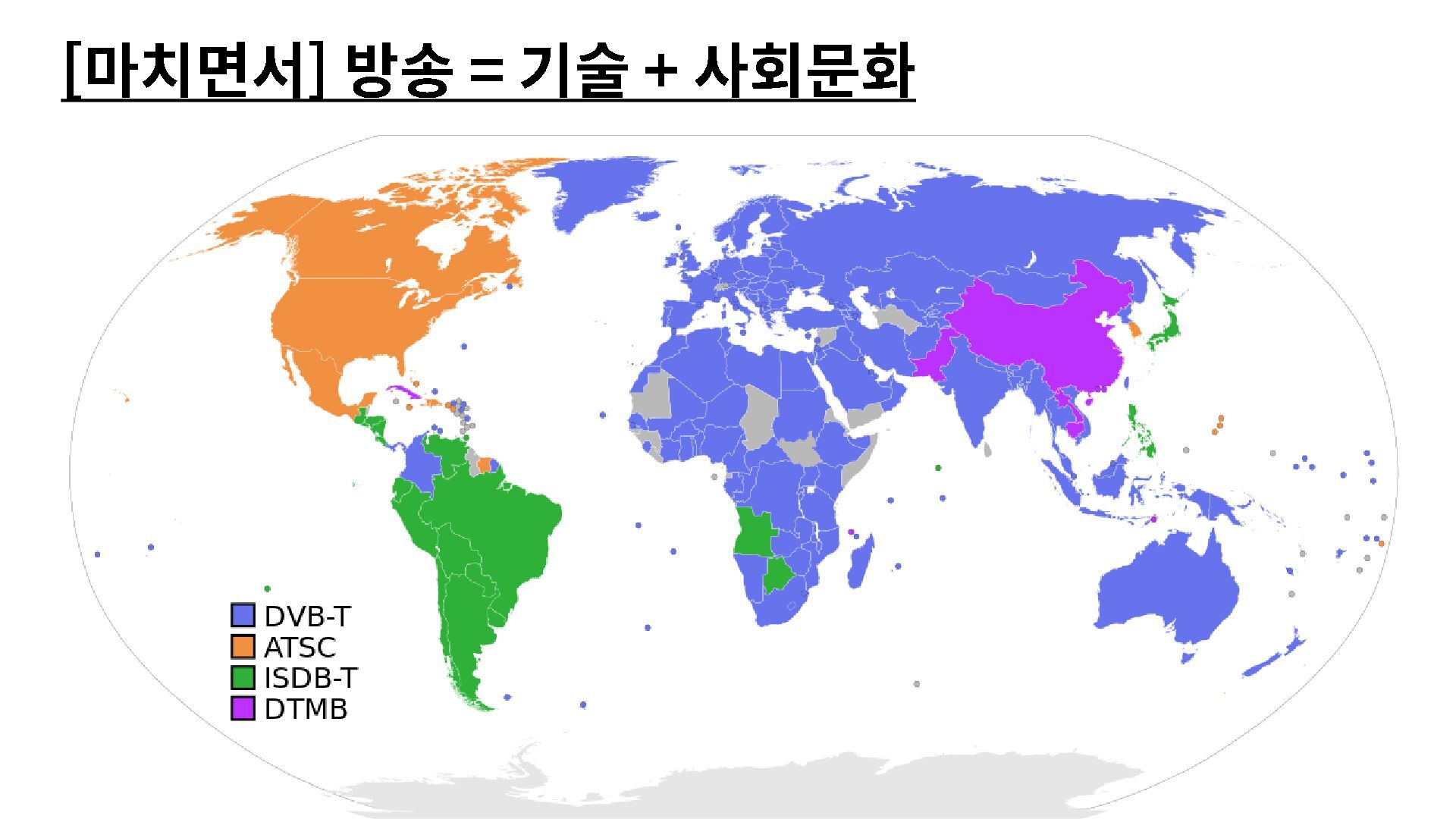

65. [마치면서 ] 방송 = 기술 + 사회문화
