mROS 2が拓くIoT computingの新しいカタチ

EdgeTech+ 2022 / 情報処理学会第61回組込みシステム研究会 特別講演
2022/11/17
https://f2ff.jp/introduction/6971?event_id=etexpo-2022
https://www.ipsj.or.jp/kenkyukai/event/emb61.html

概要：
ROS（Robot Operating System）は、ロボットシステムの開発を加速する新世代のプラットフォームとして急速に普及が進んでいます。ROSには様々な側面がありますが，その本質はノード／部品間の出版購読型の通信方式にあります。第二世代となるROS 2では、自律的に通信相手の探索と通信経路の確立ができるDDS（Data Distribution Service）が採用されています。
講演者らは、ROS 2の通信技術と組込み技術の融合を図る試みである"mROS 2"についての研究開発を進めています。ロボットシステム開発に組込み技術を導入することで、通信性能として応答性およびリアルタイム性の向上、またシステム全体の消費電力の削減といった貢献が期待できます。mROS 2の狙いは、ROS 2/DDSの利点である通信の自律性と柔軟性の高さを、組込み機器にもそのまま活かすことです。ロボットシステムに組込み技術の貢献をもたらすだけでなく、IoT分野にROS 2/DDSの利点を展開することが期待できます。
本講演では、ROS 2そのものの基礎知識の解説から始め、組込み技術の導入に関する種々の取り組み、そしてmROS 2がもたらすIoT開発の将来像までをお示しします。

Transcript

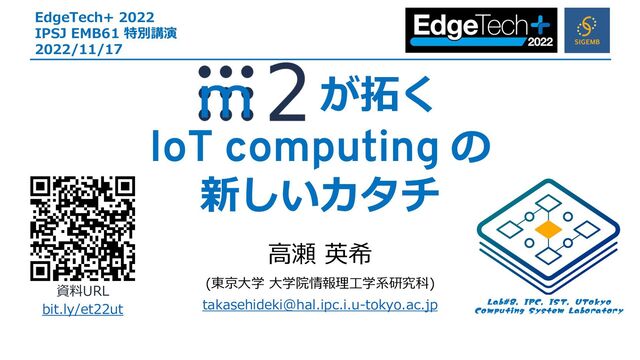

1. が拓く IoT computing の 新しいカタチ ⾼瀬 英希 (東京⼤学 ⼤学院情報理⼯学系研究科) takasehideki@hal.ipc.i.u-tokyo.ac.jp EdgeTech+ 2022 IPSJ EMB61 特別講演 2022/11/17 資料URL bit.ly/et22ut -BC
   *1$
   *45
   65PLZP $PNQVUJOH
   4ZTUFN
   -BCPSBUPSZ
2. Hobby Recent R&D Affiliation Mission あらゆる モノ・コトと ヒトを繋げる 設計基盤の 確⽴ 最適化 設計技術 良いモノ を 誰でも楽に つくることができる世界へ 組込み／IoTコンピューティング基盤を⽀える プラットフォーム技術と設計⽅法論 @takasehideki ശ ఉ ϩʔΧϧ؀ڥ ηϯγϯά ̇ ̇ ̇ ө૾ Ի Թ౓ ࣪౓ ѹྗ ৼಈ Edge AI ޯ഑ܭࢉɾߋ৽ -PTT 8FJHIU ਪ࿦ ੍ޚ ΢ΣΞϥϒϧ σόΠεɾ ϔϧεέΞ ϩϘοτ ϞϏϦςΟ ೖྗ ग़ྗ ϑΟʔυ όοΫ Edge AI Edge AI Edge AI Edge AI Fog AI ू໿ ෼഑ ϩʔΧϧ؀ڥ Fog AI Edge AI Edge AI ϩʔΧϧ؀ڥ Fog AI Edge AI Edge AI Cloud MEC BEAM クラウド BEAM エッジ BEAM 最適配分アルゴリズム 透過型分散プラットフォーム BEAM システム開発者 デプロイされる コード ① ③ ② ③ ③ ❤ 評価アプリ ❤ 評価アプリ ④ ④ ❤ 評価アプリ ④ ② ② ❤ 評価アプリ ④ ② ② ② ②
3. -BC
   *1$
   *45
   65PLZP $PNQVUJOH
   4ZTUFN
   -BCPSBUPSZ 3 デバイス エッジサーバ クラウド IoT Computing?? AI/ML技術との 密接な統合 あらゆるモノ・コトの ネットワーク接続によって 新たな社会的価値を創造 各構成要素における 計算機特性の結集 ⼤量のデバイスとデータ 「デバイスレベル並列化」 による最適化の時代へ︕ なにをどこでやるか︖ どうやって繋げるか︖
4. -BC
   *1$
   *45
   65PLZP $PNQVUJOH
   4ZTUFN
   -BCPSBUPSZ 4 = + https://vimeo.com/showcase/9954564/video/767150435 https://www.stmcu.jp/design/thirdparty/os/91883/ mROS-base/mros2
5. -BC
   *1$
   *45
   65PLZP $PNQVUJOH
   4ZTUFN
   -BCPSBUPSZ 5 Agenda • ROSとはなにか —ロボット開発を加速する4つの側⾯ —DDS/RTPSによる出版購読通信機能 • mROS 2 = EdgeTech + ROS 2 —組込み技術を “組み込む” には —yet another なアプローチの紹介 —論よりRUN︓実装・動作例 • おわりに・今後の展望(+暴論) • C-M15 出展ブースのご案内 https://github.com/mROS-base/mros2
6. -BC
   *1$
   *45
   65PLZP $PNQVUJOH
   4ZTUFN
   -BCPSBUPSZ 6 (Robot Operating System) • ROS (ROS 1)︓2007年11⽉に最初の正式リリース — OSS資産や情報，対応ロボットが豊富にある — 最終版 Noetic の EOL は2025年3⽉まで • ROS 2︓絶賛成⻑中の次世代版 — ROSのコンセプトを引き継いで再設計されたバージョン — 通信層にOMG標準のDDS (Data Distribution Service) を採⽤ ロボットソフトウェアの開発を加速するプラットフォーム http://www.ros.org/about-ros/
7. -BC
   *1$
   *45
   65PLZP $PNQVUJOH
   4ZTUFN
   -BCPSBUPSZ 7 Plumbing: 通信モデルとミドルウェア • ROSノード (機能単位) の疎な結合⽅式 —機能の登録・変更・削除・配置・復旧が容易にできる —基本はTopicを介した⾮同期・出版購読型の通信 —効率的なプロセス／モジュール間通信を実現できる node1 node2 node3 node4 Topic1 Topic2 node5 出版（Publish） 購読（Subscribe） msg msg msg msg 詳細は のちほど,,,
8. -BC
   *1$
   *45
   65PLZP $PNQVUJOH
   4ZTUFN
   -BCPSBUPSZ 8 Tools: 開発促進のためのツール群 • catkin_tools: プロジェクト構成／ビルドシステム • rqt: Qtベースのデバッグフレームワーク • rviz: 可視化ツール • gazebo: 3D物理シミュレーションツール —他にもroslaunch, rosbagなど,,,
9. -BC
   *1$
   *45
   65PLZP $PNQVUJOH
   4ZTUFN
   -BCPSBUPSZ 9 Capabilities: 再利⽤性の⾼い⾞輪 • ROSパッケージ︓有⽤な機能がまとめられたライブラリの集合 —2,000以上のパッケージが公開されている https://index.ros.org/packages/ —利点︓既存資産として活⽤できる üコンポーネント指向開発を実現できる パッケージ名 内容 tf ロボットの3次元座標と連鎖関係，時間の管理 teleop ロボットの移動⽅向の操作 usb_cam USBカメラの画像の取り込み ros_control ハードウェアを抽象化したアクチュエータの制御 MoveIt マニピュレーションの制御アルゴリズム Navigation 地図ベースの⾃⼰位置推定と経路計画のアルゴリズム
10. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ Ecosystem: 世界規模のコミュニティ • オンライン —ROS Wiki: パッケージ・⽂書の公開 —ROS Answers: Q&Aページ —ROS Discourse: リリースやイベントの告⽰ üTSC, SIG-WGsの議事録も全て公開 • オフライン —ROSCon: 世界規模の開発者会議 ü最近はlocal conf.も —SIG meetups, workshop, local events, etc.,,, 10
11. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ 11 ROS対応のロボット https://robots.ros.org Aerial Marine Component Sensor Ground Manipulator Motor
12. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ 12 学習⽤ロボット︓TurtleBot3 • ROS公式の研究・教育⽤ロボット組⽴キット —テーブルトップでROSやSLAMの学習が出来る —OSRF (Open Robotics)からのリクエストで誕⽣ —改造の⾃由度が⾼く、ROS対応ロボット作成が容易 https://emanual.robotis.com/docs/en/ platform/turtlebot3/overview/ TurtleBot3 - Official Product Video https://youtu.be/9OC3J53RUsk
13. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ 補⾜︓ROS 2 TSC @2022-02-01 • ロードマップの策定やコア機能などを主導 https://docs.ros.org/en/rolling/Governance.html • ROS 2開発に貢献する組織(の技術者)により編成 —いわゆるBig Techやロボティクス業界の有名企業 —半導体やOSやDDSのトップベンダ など ü最近は Community Representative も選考されている —特定トピックに特化したWGsも編成されている • 品質保証を重視した開発プロセスの採⽤ —アジャイル︓Kanbanによるプロジェクト進⾏の可視化 —テスト駆動︓継続的インテグレーション（CI）の適⽤
14. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ 14 ROSの通信⽅式︓トピック • ROS通信の基本 • ⾮同期型の出版購読通信 —publisher/subscriber • 通信データ︓message • 通信経路︓topic —topic 名が同⼀であれば，任意の個数／種類のノードが 任意のタイミングで登録／変更／削除できる —message の型が同⼀であれば，データ通信が⾏われる • subscribe 時にはコールバック関数が実⾏される node node node node node topic publish subscribe node node node node node topic publish subscribe
15. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ 15 ROSの通信型︓Field types • ROSIDL︓ROS通信型の記法 • build-in-type︓ロボット通信に頻出する型の定義 —ROSのtype nameとC++, Python, DDSとで対応付けられる （カッコ内はC++の型） ü bool / byte / char / float32,64 / int8,16,32,64 / uint8,16,32,64 / string / wstring (std::u16string) ü static array (std::array<T,N>) / unbounded dynamic array (std::vector) / bounded dynamic array (custom_class<T,N>) / bounded string (std::string) • build-in-types の組合せで独⾃の型の定義もできる —例︓両⾞輪の⾓速度と回転量，現在位置の3次元座標，など —階層構造や配列を含むこともできる —パッケージ化して他プロジェクトに流⽤もできる https://docs.ros.org/en/foxy/Concepts/About-ROS-Interfaces.html requestの設定 (serviceへの送信値) responseの設定 (serviceからの返送値)
16. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ 16 Publisherの実装例 (rclpy) https://github.com/ros2/demos/blob/foxy/demo_nodes_py/demo_nodes_py/topics/talker.py クラスから ノードを⽣成 コールバック関数と タイマ周期の設定 トピックに メッセージを出版 ノード名の 指定 トピックと型情報を 指定して出版者に登録 メッセージの 作成 クラス定義
17. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ … … 17 rclcpp rclpy node.cpp node.py RCL (ROS Client Library) RMW (ROS MiddleWare) DDS B DDS A General Purpose OS • 共通の基盤機能を提供 • C⾔語による実装 • 任意の⾔語から呼び出して そのライブラリを開発可能 • DDS通信機能を抽象化するAPI層 • 複数のDDS実装から選択可能 rclrs node.rs DDS C DDS (Data Distribution Service) • OMG標準仕様として規定 • 出版購読型の通信機能を提供 • RTPSによる通信相⼿の⾃動探索 ソフトウェアの階層構造
18. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ 18 DDS (Data Distribution Service) • OMG (Object Management Group) で策定された通信仕様 —peer-to-peer の通信ミドルウェアを実現 —最新版は2015年4⽉公開の Version 1.4 https://www.omg.org/spec/DDS • ROS 2での採⽤による利点 —ROS 2のメンテコード削減 —厳格かつ明確な仕様に依存できる ü第三者によるレビューや監査が可能 —⾼い互換性のある実装が提供される ünot “The DDS Wars”, but “DDS Cambrian Explosion” !!
19. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ 19 ROS 2に(公式)対応しているDDS実装 Middleware Library Provider Support ライセンス・備考等 rmw_fastrtps_cpp eProsima Fast DDS (Fast-RTPS) Tier 1 Apache 2.0，軽量実装， Foxyまで＆Humbleのデフォルト [https://osrf.github.io/TSC-RMW-Reports/] rmw_connext_cpp RTI Connext Tier 1 商⽤／研究(機能制限)ライセンス， No.1ベンダ，PF/Arch.サポートは限定的 rmw_cyclonedds_cpp Eclipse Cyclone DDS Tier 1 Eclipse Public License 2.0(Open)， ⾼性能・⾼信頼な評価結果@ROSCon2019， Galacticではデフォルト rmw_fastrtps_ dynamic_cpp eProsima Fast DDS Tier 2 Apache 2.0，型の実⾏時の解釈・変換 (type introspection)をサポート REP-2000 を基に 作成・整理・抜粋 • 実装機能やライセンス形態に合わせて選択できる • 異種DDSのノード間でも通信できる（rmw層で抽象化） — Tier 1: Open Robotics公式の⼿厚いサポート — Tier 2: 公式だが限定的なサポート
20. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ 20 RTPS (Real-Time Publish-Subscribe) • DDSの通信プロトコル —正式名称は DDS Interoperability Wire Protocol (DDSI-RTPS) —最新版は2021年3⽉公開の Version 2.5 https://www.omg.org/spec/DDSI-RTPS/ • UDP/IP 上に実装される —OSI参照モデルのtransport層に位置 —パケットの到着保証などの不確実性は QoS機能によってカバーする • 通信相⼿の探索／通信経路の確⽴を ⾃律的に⾏うことができる
21. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ 21 RTPS による通信確⽴のフロー Participant_A SPDP Endpoint Writer Reader SEDP Endpoint RTPS Endpoint HistoryCache • Participant: ROS 2におけるノード • SPDP: Simple Participant Discover Protocol • SEDP: Simple Endpoit Discover Protocol • Endpoint: 通信端点となるモジュール — Writer/Reader: 情報を送信／受信するモジュール • HistoryCache: 通信履歴を保持するモジュール Writer Reader Publisher Subscriber
22. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ P_E W_E R_E W_E R_E P_E S_E P_D W_D R_D W_D R_D P_D S_D P_C W_C R_C W_C R_C P_C S_C 22 RTPS による通信確⽴のフロー Participant_A SPDP Endpoint Writer Reader SEDP Endpoint RTPS Endpoint HistoryCache ①SPDPで⾃⾝のParticipant情報をmulticast発信 — Participant⽣成時／以降の定期的に発信 Writer Reader Publisher Subscriber P_B W_B R_B W_B R_B P_B S_B
23. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ 23 RTPS による通信確⽴のフロー Participant_A SPDP Endpoint Writer Reader SEDP Endpoint RTPS Endpoint HistoryCache ②SEDPでEndpoint情報を発信元にunicastで返送 — 出版購読に関わる情報を発信する Writer Reader Publisher Subscriber P_E W_E R_E W_E R_E P_E S_E T_3 P_D W_D R_D W_D R_D P_D S_D T_2 T_3 P_C W_C R_C W_C R_C P_C S_C T_1 T_2 P_B W_B R_B W_B R_B P_B S_B
24. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ 24 RTPS による通信確⽴のフロー Participant_A SPDP Endpoint Writer Reader SEDP Endpoint RTPS Endpoint HistoryCache ③Endpoint情報同⼠を照合 合致したもので通信経路を確⽴ Writer Reader Publisher Subscriber Topic_1 Topic_2 P_E W_E R_E W_E R_E P_E S_E T_3 P_D W_D R_D W_D R_D P_D S_D T_2 T_3 P_C W_C R_C W_C R_C P_C S_C T_1 T_2 P_B W_B R_B W_B R_B P_B S_B P_A T_1 T_2 P_B T_2 P_A T_1 T_2 P_C T_1 P_A T_1 T_2 P_D T_3 T_2 P_A T_1 T_2 P_E T_3 P_A C 1 D 2 B 2
25. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ 25 RTPS による通信確⽴のフロー Participant_A SPDP Endpoint Writer Reader SEDP Endpoint RTPS Endpoint HistoryCache ④確⽴された経路で出版購読通信を⾏う Writer Reader Publisher Subscriber Topic_1 Topic_2 P_E W_E R_E W_E R_E P_E S_E T_3 P_D W_D R_D W_D R_D P_D S_D T_2 T_3 P_C W_C R_C W_C R_C P_C S_C T_1 T_2 P_B W_B R_B W_B R_B P_B S_B P_A C 1 D 2 B 2
26. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ 26 QoS Control • 通信経路の品質を指定する（Pub/Sub間で互換性が必要） • 指定できるパラメータの例 (下線はデフォルト設定) —History (履歴) / Depth (深さ): Keep last (任意の値 (10個)を保持) or Keep all —Reliability (信頼性): Best effort or Reliable (リトライ試⾏) —Durability (耐久性): Transient local or Volatile (遅延⾮許容) —Deadline (許容更新間隔) https://docs.ros.org/en/foxy/Concepts/About-Quality-of-Service-Settings.html Profile History policy Reliability Durability Deadline Default Keep last 10 Reliable Volatile default Services Keep last 10 Reliable Volatile default Sensor data keep last 5 Best effort Volatile default Parameters keep last 1000 Reliable Volatile default
27. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ 27 Agenda • ROSとはなにか —ロボット開発を加速する4つの側⾯ —DDS/RTPSによる出版購読通信機能 • mROS 2 = EdgeTech + ROS 2 —組込み技術を “組み込む” には —yet another なアプローチの紹介 —論よりRUN︓実装・動作例 • おわりに・今後の展望(+暴論) • C-M15 出展ブースのご案内 https://github.com/mROS-base/mros2
28. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ 28 • ROSの本質は通信にあり — ROSノード (機能単位) の疎な結合⽅式 — ROS 2ではDDS/RTPSに則った通信⽅式 — 基本はTopicを介した出版購読型 http://www.ros.org/about-ros/ node1 node2 node3 node4 Topic1 Topic2 node5 出版（Publish） 購読（Subscribe） msg msg msg msg ROS2/DDS通信技術の IoT分野への展開にも期待 • 通信性能の向上 — 応答性︓遅延時間 — リアルタイム性︓遅延変動 • 消費電⼒の削減 meets EMB for IoT!!
29. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ 29 Ｘ どうやって “組み込む” か︖ native ROS 2 on SBC micro-ROS on EMB board 豊富なカーネル／ボード対応 rclc に完全準拠の機能群 Serial, UDP, Bluetooth 対応 XRCE-DDS＝agent必須
30. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ 30 EMC GPC agent master node node client node dds-xrce rtps rtps m • RTPS︓DDSの通信プロトコル — SPDP/SEDP︓⾃律的に通信相⼿と 通信経路を探索／確⽴（master不要） — (ROS 2⾃体が)汎⽤OS上での稼働を想定 • 組込み技術の導⼊ — エッジ処理の応答性向上や消費電⼒削減 • micro-ROS︓ROS 2の組込み対応 — POSIX準拠の複数のRTOSをサポート — Micro-XRCE-DDS を利⽤ ØRTPS通信の仲介に agent が必要 Ø 単⼀障害点の発⽣と通信性能の劣化 ※GPC: General Purpose Computer EMC: Embedded Micro-Computer agent無⽤で ROS 2ノードと ⾃律的に通信︕ Ｘ どうやって “組み込む” か︖
31. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ 31 yet another なアプローチ —中規模の組込みデバイス上で実⾏されるプログラムが， 汎⽤デバイス上のROS 2ノードと⾃律的に通信できるようにする —通信性能に優れた分散ロボットシステムの構築に貢献する • 提案︓ 組込みデバイス向けの⾼効率なROS 2通信⽅式と メモリ軽量な実⾏環境の確⽴ • 本研究における通信性能の定義 — 応答性︓通信処理の遅延時間 — リアルタイム性︓遅延時間の変動 ü いずれも⼩さいほど良い
32. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ 32 ソフトウェア構成 通信の⾃律性の確保 RTPSの仕様に則った通信の実現 ⾼品質なリアルタイムOSの採⽤ 通信性能・メモリ軽量性の向上にも寄与 出版購読通信向けAPIの提供 開発⽣産性＝rclcppとの互換性を考慮 Embedded devices HAL library Kernel (ASP3, Mbed, POSIX) mROS 2 application mROS 2 comm. lib. mROS 2 API UDP stack (lwIP) RTPS (embeddedRTPS) CMSIS wrapper 軽量かつ効率的な通信処理の実現 CPU 数百MHz / Mem 数MB程度 mROS-base/mros2 多種デバイスへの 展開の容易化も考慮
33. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ 33 補⾜︓embeddedRTPS [A. Kampmann+ ITSC'2019] • C++実装による組込み向けのRTPSスタック —UDP/IP には lwIP (Raw Mode) を採⽤ —シリアライズに eProsima Micro-CDR を利⽤ • 主な機能と利点 —Discovery: SPDP と SEDP の機能を提供 —Interoperability: FastDDS 2.3.1 と疎通可能 —QoS Policies: reliable と best-effort に対応 —UDP Multicast: multicast locators に対応 —Message size: lwIP バッファサイズまで対応可能 mROS-base/mros2
34. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ 34 mROS 2 のタスク構成 • user_task — ROS 2のノードに相当 — マルチタスクプログラミングも可能 • init_task — ノード情報の初期化 — RTPS Participant として登録 — RTPS Reader/Writer 機能のための インスタンスを⽣成 • writer_task / reader_task — API に応じて出版購読処理を担う reader_task application mROS 2 comm. lib. RTPS/UDP mROS 2 API writer_task init_task user_task (mROS 2 node) mROS-base/mros2
35. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ 35 出版処理の動作フロー writer_task user_task (2) serialize message (3) create UDP packet (4) publish message (1) call publish() (1) メッセージ情報のオブジェクトのポインタを引数として publish() を呼出し (2) メッセージをシリアライズしてRTPSに則ったデータ形式に変換 (3) UDPパケットを作成し，writer_task に出版処理を依頼 (4) 出版処理を writer_task 内で実⾏（user_task と並⾏処理できる） mROS-base/mros2
36. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ writer_task user_task (2) serialize message (1) call publish() user_task reader_task (1) receive UDP packet (3) deserialize message (4) receive info and message (2) exec RTPS callback (5) exec user_callback() 購読処理の動作フロー (1) UDPパケットを reader_task で受信 (2) 初期化時に登録された embeddedRTPS 内のコールバック関数を実⾏ (3) RTPSパケットをデシリアライズしてメッセージのデータ形式に変換 (4) コールバック関数とメッセージのオブジェクトのポインタを user_task に通信 (5) コールバック関数を user_task のコンテキストで実⾏ mROS-base/mros2
37. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ 37 Currently Supported mROS-base/mros2
38. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ • Steps for embedded board • Step for the host 38 Getting started!! $ git clone https://github.com/mROS-base/mros2-mbed $ cd mros2-mbed $ ./build.bash all NUCLEO_F767ZI echoback_string $ picocom -b 115200 /dev/ttyACM0 $ docker run --rm -it --net=host ros:humble /bin/bash ¥ -c "mkdir -p ~/ros2/src && cd ~/ros2/src && ¥ git clone https://github.com/mROS-base/mros2-host-examples && ¥ cd ~/ros2_ws && ¥ colcon build --packages-select mros2_echoreply_string && ¥ source install/setup.bash && ¥ ros2 run mros2_echoreply_string echoreply_node " mROS-base/mros2
39. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ mROS-base/mros2 39 定量的評価 mros2@v0.3.1 with Foxy uros-serial uros-udp uros-rtps mros2-asp3 mros2-mbed API rclc (galactic) mROS 2 API v0.3.1 RTPS Micro XRCE DDS embeddedRTPS protocol USART UDP RTPS on UDP RTOS FreeRTOS v2 TOPPERS/ASP3 Mbed OS 6 compiler 8.3.1 9.3.1 7.3.1 10.3.1 Ubuntu20 on RPi4 /to_stm /to_linux Round-Trip Time for UInt16, Twist, String by rclcpp::WallTimer.get_clock() on the host STM32 NUCLEO-F767ZI https://github.com/mROS-base/eval/releases/tag/v0.1.1
40. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ mROS-base/mros2 40 評価結果︓通信性能・メモリサイズ • UInt16 [ms] uros- serial uros- udp uros- rtps mros2- asp3 mros2- mbed avg 11.710 2.109 5.182 0.570 0.646 max 17.370 4.240 11.190 0.810 0.940 min 7.590 1.900 1.940 0.490 0.560 std.p 3.094 0.244 2.684 0.067 0.081 • Twist [ms] uros- serial uros- udp uros- rtps mros2- asp3 mros2- mbed avg 19.530 2.304 5.508 0.593 0.703 max 25.510 11.250 9.860 0.850 0.880 min 15.590 2.050 2.610 0.520 0.640 std.p 3.666 0.904 1.551 0.065 0.042 • mem size (binary for Twist) uros- serial uros- udp uros- rtps mros2- asp3 mros2- mbed text 209,836 233,656 174,752 90,551 393,312 data 356 356 576 16,632 3,336 bss 110,280 108,160 282,016 111,800 70,688 total 320,472 342,172 457,334 225,983 469,336 length of String 1 2 4 8 16 32 64 comm time [ms] 0.0 5.0 10.0 15.0 20.0 25.0 30.0 uros-serial uros-udp mros2-asp3 mros2-mbed • String
41. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ 41 議論︓Pros and Cons uros- serial uros- udp uros- rtps mros2 -asp3 mros2 -mbed summary (weakness of mros2) latency × △ × ◎ ◯ mros2-同⼠ではasp3がやや良い real-time × △ × ◎ ◯ -mbedはまれに外れ値が観測されることがある stability △ △ × △ ◯ uXRCEはagentが必須 -rtpsは接続難あり -asp3は初回通信時に⽋損することあり mem. size △ △ × ◯ × 特に-asp3は静的OSの⽅針に完全に基づく variety ◎ ◯ ◯ × △ uros-は多様なチップ・ボードに対応 -asp3は1種のみ -mbedは選択肢多め productivity △ △ △ ◯ ◎ mros2-ではC++でノード実装可能 コンパイル環境の準備も容易 perfection ◎ ◎ ◯ △ △ uros-はROS 2機能に完全準拠 mros2-はトピック通信のみ community ◎ ◎ △ × × uros-は世界規模︕ mros2-はこれから,,, mROS-base/mros2
42. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ 42 FAQ︓どこから始めたらいいの︖ ALGYAN(あるじゃん)主催︕mROS 2 ハンズオン︕ https://algyan.connpass.com/event/259028/presentation/ mROS-base/mros2
43. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ mROS-base/mros2 43 https://twitter.com/takasehideki/status/ 1505066116921524228 turtlesim $ ros2 run mturtlesim turtlesim_node $ picocom /dev/ttyACM0 EMB board + analog joystick publish Twist 論よりRUN!! "ron yori run" The RUN is mightier than the word
44. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ 44 論よりRUN!! 其の弐 mROS-base/mros2 mros2-mbed NUCLEO_F767ZI mros2-mbed ARCH_MAX mros2-mbed GR_MANGO mros2-posix RPi4 (w/o ROS 2) /to_humble /to_mros2 /to_hum ble /to_m ros2 /to_humble /to_mros2 /to_humble /to_mros2
45. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ 45 論よりRUN!! 其の参 powered by mROS-base/mros2 robot body node calc. PWM node /to_pid IMU data /to_control PWM value ⼆輪倒⽴振⼦
46. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ 46 Agenda • ROSとはなにか —ロボット開発を加速する4つの側⾯ —DDS/RTPSによる出版購読通信機能 • mROS 2 = EdgeTech + ROS 2 —組込み技術を “組み込む” には —yet another なアプローチの紹介 —論よりRUN︓実装・動作例 • おわりに・今後の展望(+暴論) • C-M15 出展ブースのご案内 https://github.com/mROS-base/mros2
47. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ 47 まとめ • 組込み向けROS 2ノードのAgent無⽤な軽量実⾏環境 • 貢献すること — ROS 2への組込み技術の導⼊を容易にする — 中規模の組込みデバイス上からROS 2ノードと ⾃律的に通信可能なノードを稼働させることができる — 通信性能と消費電⼒に優れた分散ロボットシステムの構築に期待できる Topic通信機能のみだが， 分散ロボット／IoTシステムの開発において 有望な選択肢のひとつになる(はず🤔🤔🤔
48. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ Check it out! & Whatʼs next?? Please give us the Star! & your contribution!! https://github.com/mROS-base/mros2 • 多種のボード／カーネルへの対応 ü 直近のTODO/WiP︓POSIX対応RTOSへの移植 • QoS制御，サービス，アクションなどへの対応 • 実際のロボットシステム向け専⽤ボードの設計︖︖ 48
49. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ 49 圧倒的︕感︕謝︕︕ @ken551 @Hibagon1go @smoriemb @tmori @hakuturu583 @Haru-T mROS-base/mros2 本研究の⼀部は，JST CREST JPMJCR21D2 の⽀援ならびに 国⽴研究開発法⼈情報通信研究機構の委託研究（04001）により 得られたものである． @s-hosoai
50. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ 50 デバイス エッジサーバ クラウド IoT Computing あらゆるモノ・コトの ネットワーク接続によって 新たな社会的価値を創造 各構成要素における 計算機特性の結集 なにをどこでやるか︖ どうやって繋げるか︖ ROS 2/mROS 2"だけ"で IoTの新しいセカイを繋げる︕ with
51. -BC
    *1$
    *45
    65PLZP $PNQVUJOH
    4ZTUFN
    -BCPSBUPSZ C-M15 出展ブースのご案内 資料URL bit.ly/et22ut • B5G.ex: 関数型⾔語&MJYJSでBeyond 5G — 資源透過型広域分散プラットフォーム — B5G時代の通信ミドルウェア技術 など Ø Rclex: ROS 2 Client Library for Elixir ぜひとも お⽴ち寄りを︕
