Product Site / 莱梦石 清洗剂

Transcript

1. 株式会社TBM

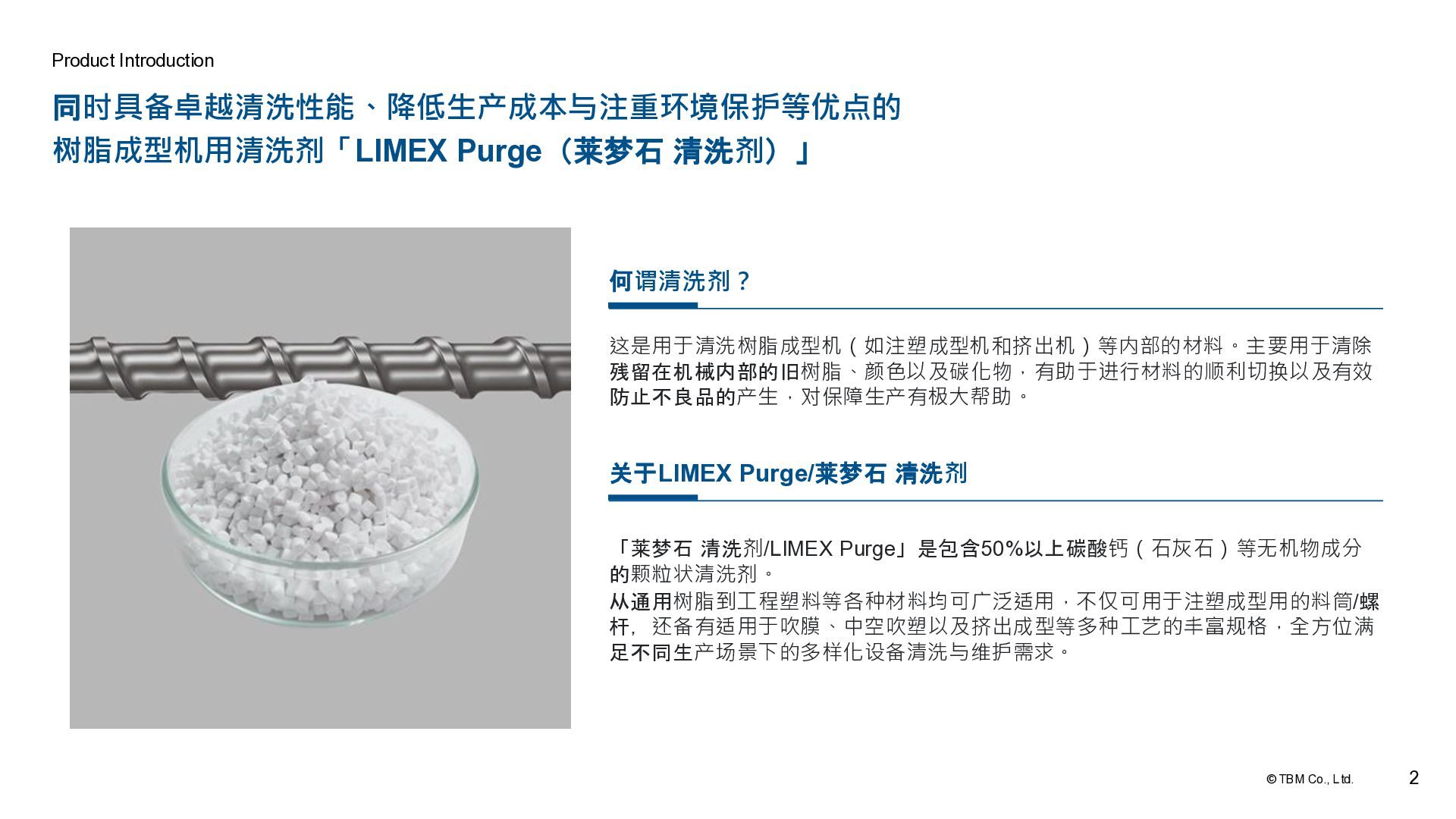

2. © TBM Co., Ltd. 2 同时具备卓越清洗性能、降低生产成本与注重环境保护等优点的 树脂成型机用清洗剂「LIMEX Purge（莱梦石 清洗剂）」 Product Introduction 这是用于清洗树脂成型机（如注塑成型机和挤出机）等内部的材料。主要用于清除 残留在机械内部的旧树脂、颜色以及碳化物，有助于进行材料的顺利切换以及有效 防止不良品的产生，对保障生产有极大帮助。 何谓清洗剂？ 「莱梦石 清洗剂/LIMEX Purge」是包含50%以上碳酸钙（石灰石）等无机物成分 的颗粒状清洗剂。 从通用树脂到工程塑料等各种材料均可广泛适用，不仅可用于注塑成型用的料筒/螺 杆，还备有适用于吹膜、中空吹塑以及挤出成型等多种工艺的丰富规格，全方位满 足不同生产场景下的多样化设备清洗与维护需求。 关于LIMEX Purge/莱梦石 清洗剂

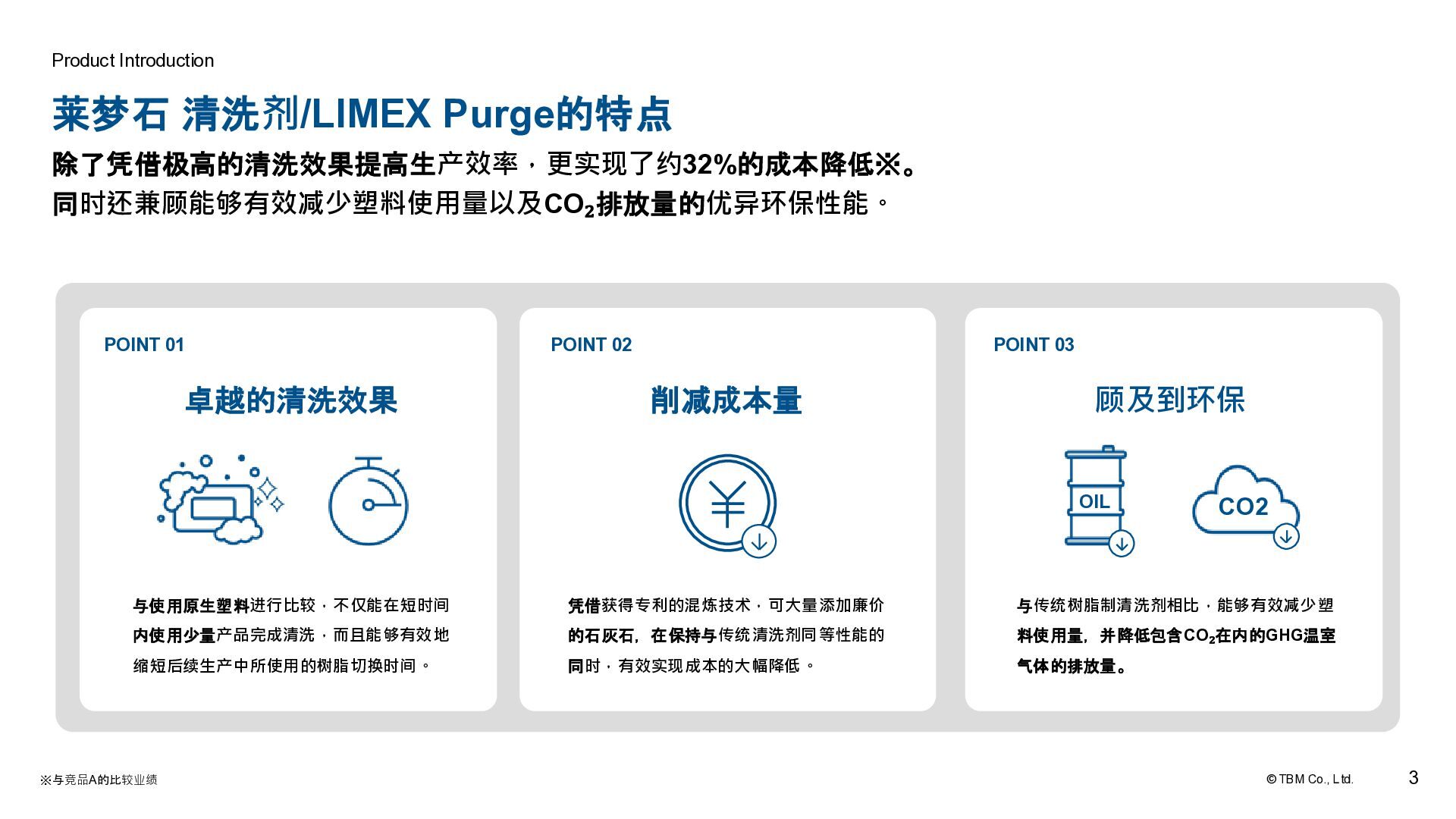

3. © TBM Co., Ltd. 3 Product Introduction 莱梦石 清洗剂/LIMEX Purge的特点 除了凭借极高的清洗效果提高生产效率，更实现了约32%的成本降低※。 同时还兼顾能够有效减少塑料使用量以及CO₂排放量的优异环保性能。 ※与竞品A的比较业绩 凭借获得专利的混炼技术，可大量添加廉价 的石灰石，在保持与传统清洗剂同等性能的 同时，有效实现成本的大幅降低。 POINT 01 削减成本量 与使用原生塑料进行比较，不仅能在短时间 内使用少量产品完成清洗，而且能够有效地 缩短后续生产中所使用的树脂切换时间。 POINT 02 卓越的清洗效果 与传统树脂制清洗剂相比，能够有效减少塑 料使用量，并降低包含CO₂在内的GHG温室 气体的排放量。 POINT 03 CO2 OIL 顾及到环保
4. © TBM Co., Ltd. 4 Product Introduction 采用业绩 在Tier1企业中也有实际采用业绩， 其通过严格测试的可靠性与高品质获得了高度评价，目前已经被众多优秀企业所广泛采用。 汽车类 电气・电子 OA设备 建材 汽车零部件制造商等 OA设备部件制造商等 管道类制造企业、 建筑材料制造商等 电子・电机零部件、 家电产品制造商等

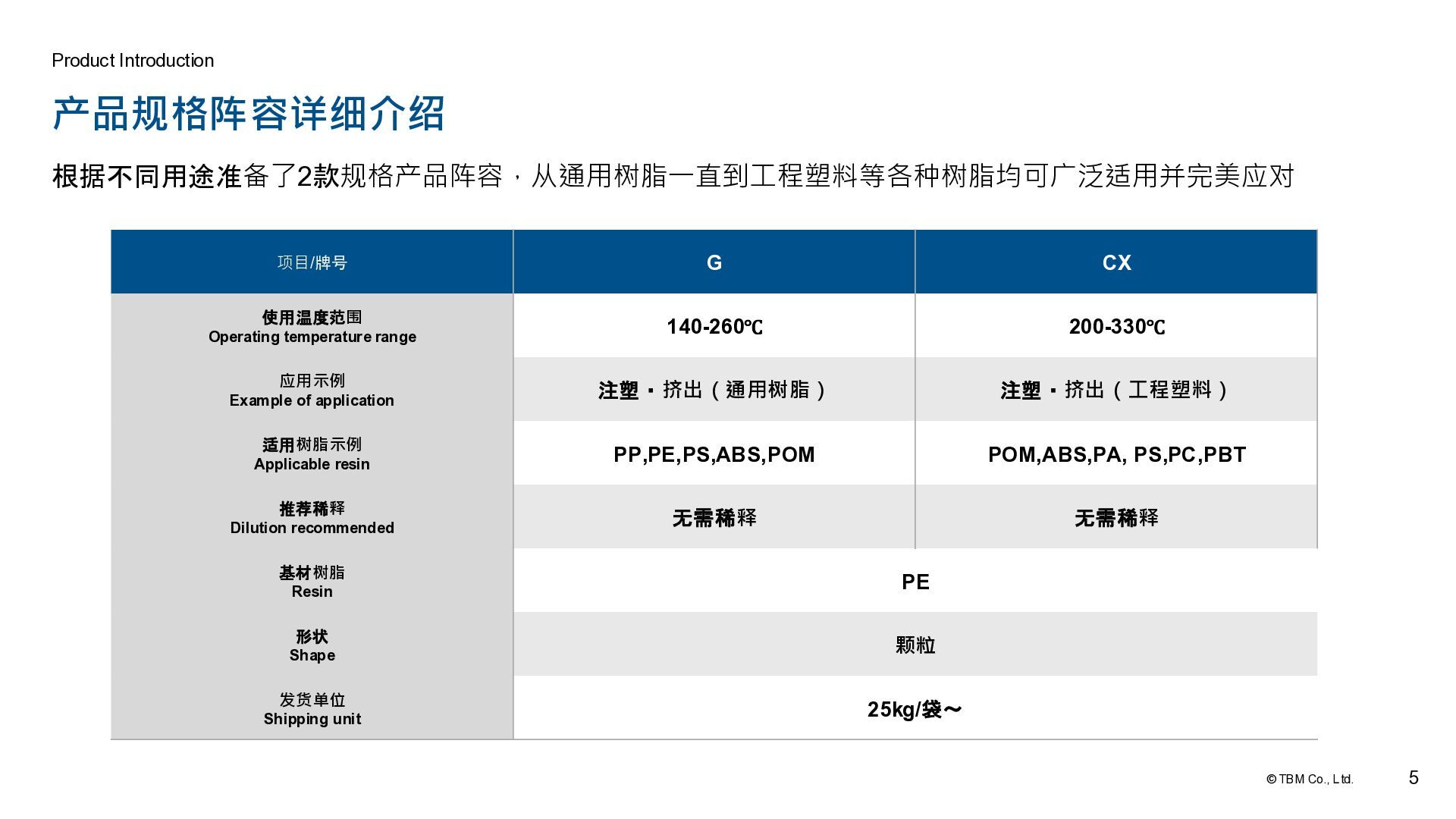

5. © TBM Co., Ltd. 5 Product Introduction 产品规格阵容详细介绍 根据不同用途准备了2款规格产品阵容，从通用树脂一直到工程塑料等各种树脂均可广泛适用并完美应对 项目/牌号 G CX 使用温度范围 Operating temperature range 140-260℃ 200-330℃ 应用示例 Example of application 注塑・挤出（通用树脂） 注塑・挤出（工程塑料） 适用树脂示例 Applicable resin PP,PE,PS,ABS,POM POM,ABS,PA, PS,PC,PBT 推荐稀释 Dilution recommended 无需稀释 无需稀释 基材树脂 Resin PE 形状 Shape 颗粒 发货单位 Shipping unit 25kg/袋～

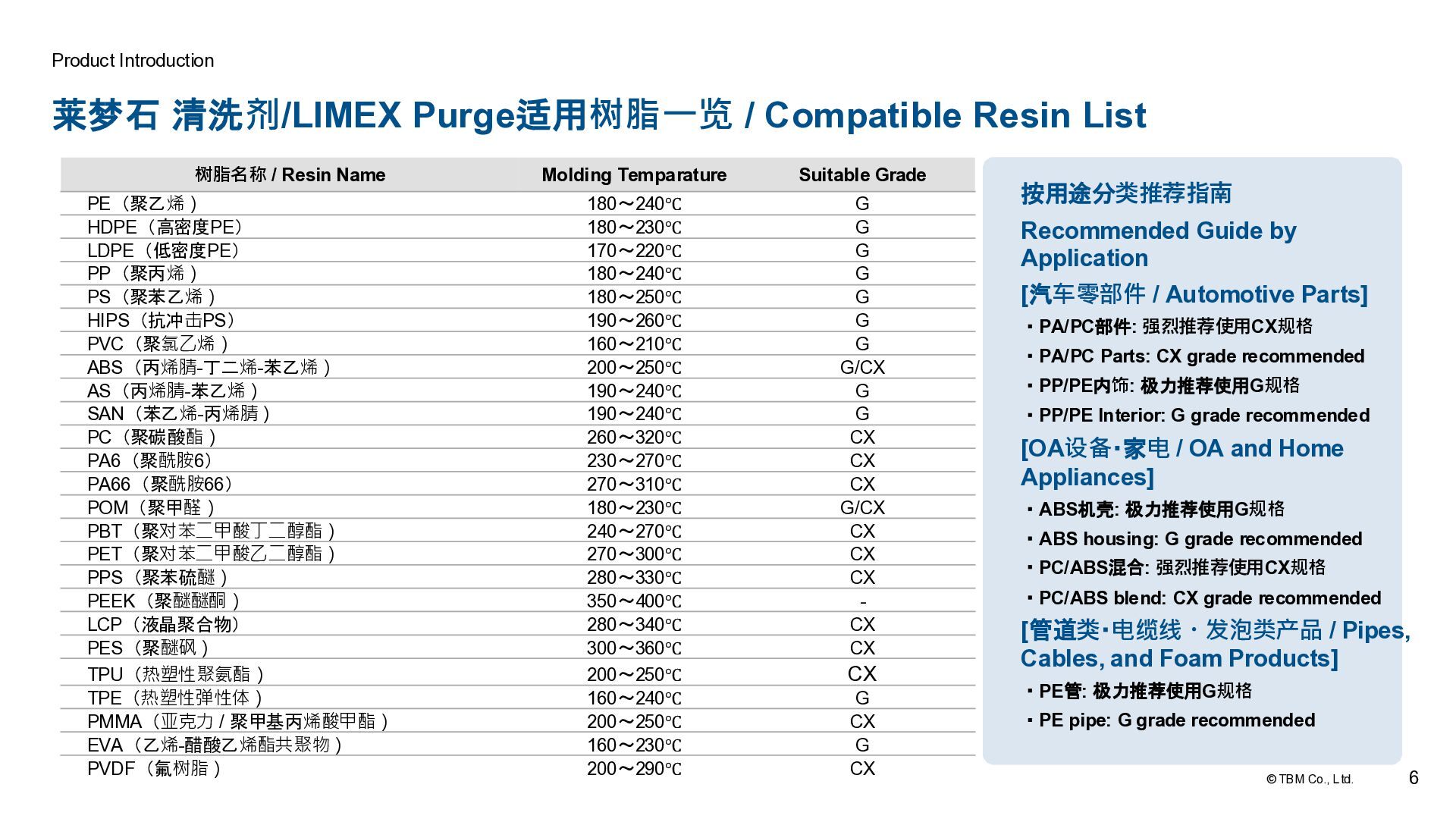

6. © TBM Co., Ltd. 6 Product Introduction 莱梦石 清洗剂/LIMEX Purge适用树脂⼀览 / Compatible Resin List 按用途分类推荐指南 Recommended Guide by Application [汽车零部件 / Automotive Parts] ・PA/PC部件: 强烈推荐使用CX规格 ・PA/PC Parts: CX grade recommended ・PP/PE内饰: 极力推荐使用G规格 ・PP/PE Interior: G grade recommended [OA设备‧家电 / OA and Home Appliances] ・ABS机壳: 极力推荐使用G规格 ・ABS housing: G grade recommended ・PC/ABS混合: 强烈推荐使用CX规格 ・PC/ABS blend: CX grade recommended [管道类‧电缆线・发泡类产品 / Pipes, Cables, and Foam Products] ・PE管: 极力推荐使用G规格 ・PE pipe: G grade recommended 树脂名称 / Resin Name Molding Temparature Suitable Grade PE（聚乙烯） 180〜240℃ G HDPE（高密度PE） 180〜230℃ G LDPE（低密度PE） 170〜220℃ G PP（聚丙烯） 180〜240℃ G PS（聚苯乙烯） 180〜250℃ G HIPS（抗冲击PS） 190〜260℃ G PVC（聚氯乙烯） 160〜210℃ G ABS（丙烯腈-丁二烯-苯乙烯） 200〜250℃ G/CX AS（丙烯腈-苯乙烯） 190〜240℃ G SAN（苯乙烯-丙烯腈） 190〜240℃ G PC（聚碳酸酯） 260〜320℃ CX PA6（聚酰胺6） 230〜270℃ CX PA66（聚酰胺66） 270〜310℃ CX POM（聚甲醛） 180〜230℃ G/CX PBT（聚对苯二甲酸丁二醇酯） 240〜270℃ CX PET（聚对苯二甲酸乙二醇酯） 270〜300℃ CX PPS（聚苯硫醚） 280〜330℃ CX PEEK（聚醚醚酮） 350〜400℃ - LCP（液晶聚合物） 280〜340℃ CX PES（聚醚砜） 300〜360℃ CX TPU（热塑性聚氨酯） 200〜250℃ CX TPE（热塑性弹性体） 160〜240℃ G PMMA（亚克力 / 聚甲基丙烯酸甲酯） 200〜250℃ CX EVA（乙烯-醋酸乙烯酯共聚物） 160〜230℃ G PVDF（氟树脂） 200〜290℃ CX

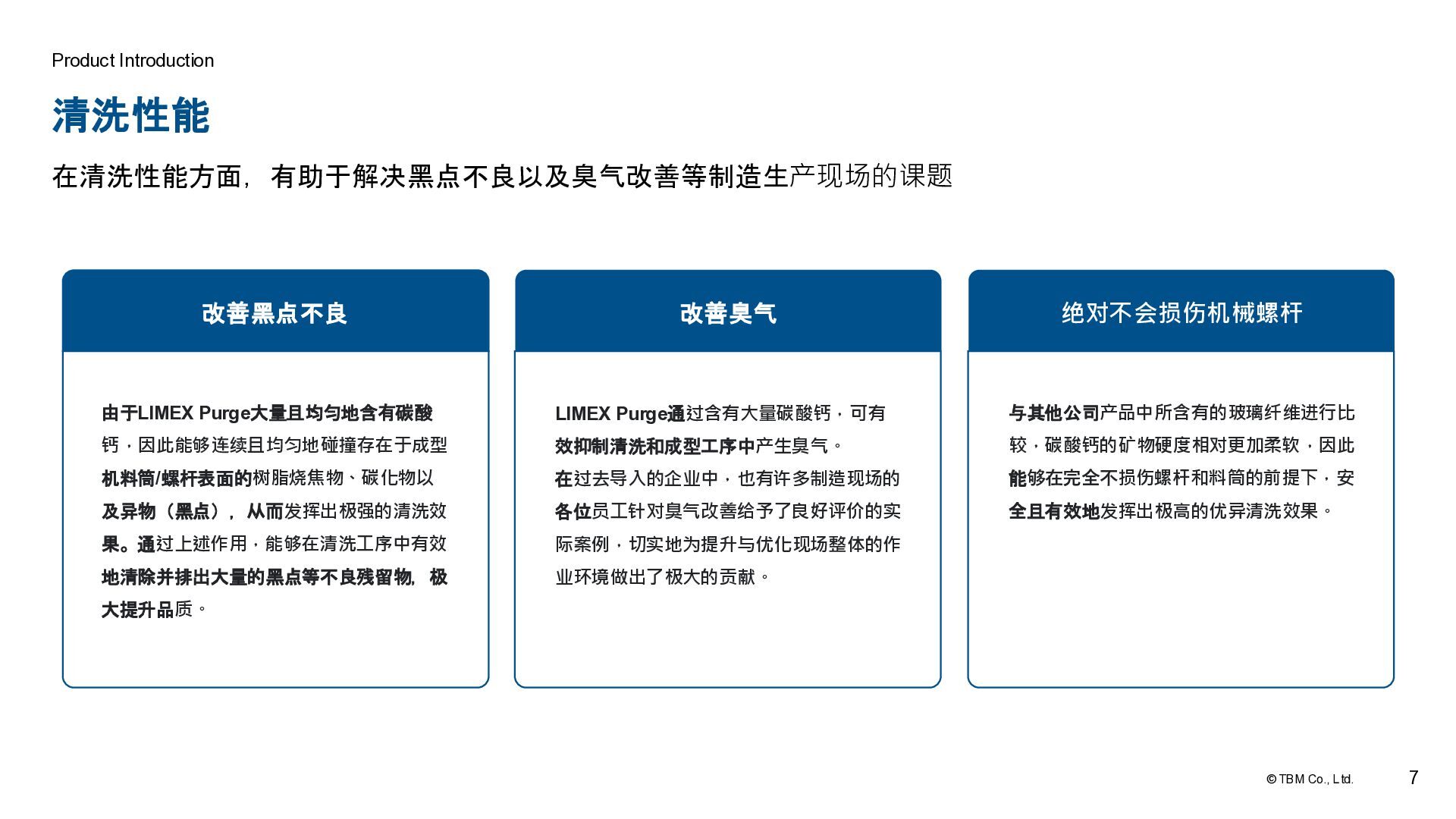

7. © TBM Co., Ltd. 7 Product Introduction 清洗性能 在清洗性能方面，有助于解决黑点不良以及臭气改善等制造生产现场的课题 改善黑点不良 由于LIMEX Purge大量且均匀地含有碳酸 钙，因此能够连续且均匀地碰撞存在于成型 机料筒/螺杆表面的树脂烧焦物、碳化物以 及异物（黑点），从而发挥出极强的清洗效 果。通过上述作用，能够在清洗工序中有效 地清除并排出大量的黑点等不良残留物，极 大提升品质。 改善臭气 LIMEX Purge通过含有大量碳酸钙，可有 效抑制清洗和成型工序中产生臭气。 在过去导入的企业中，也有许多制造现场的 各位员工针对臭气改善给予了良好评价的实 际案例，切实地为提升与优化现场整体的作 业环境做出了极大的贡献。 绝对不会损伤机械螺杆 与其他公司产品中所含有的玻璃纤维进行比 较，碳酸钙的矿物硬度相对更加柔软，因此 能够在完全不损伤螺杆和料筒的前提下，安 全且有效地发挥出极高的优异清洗效果。

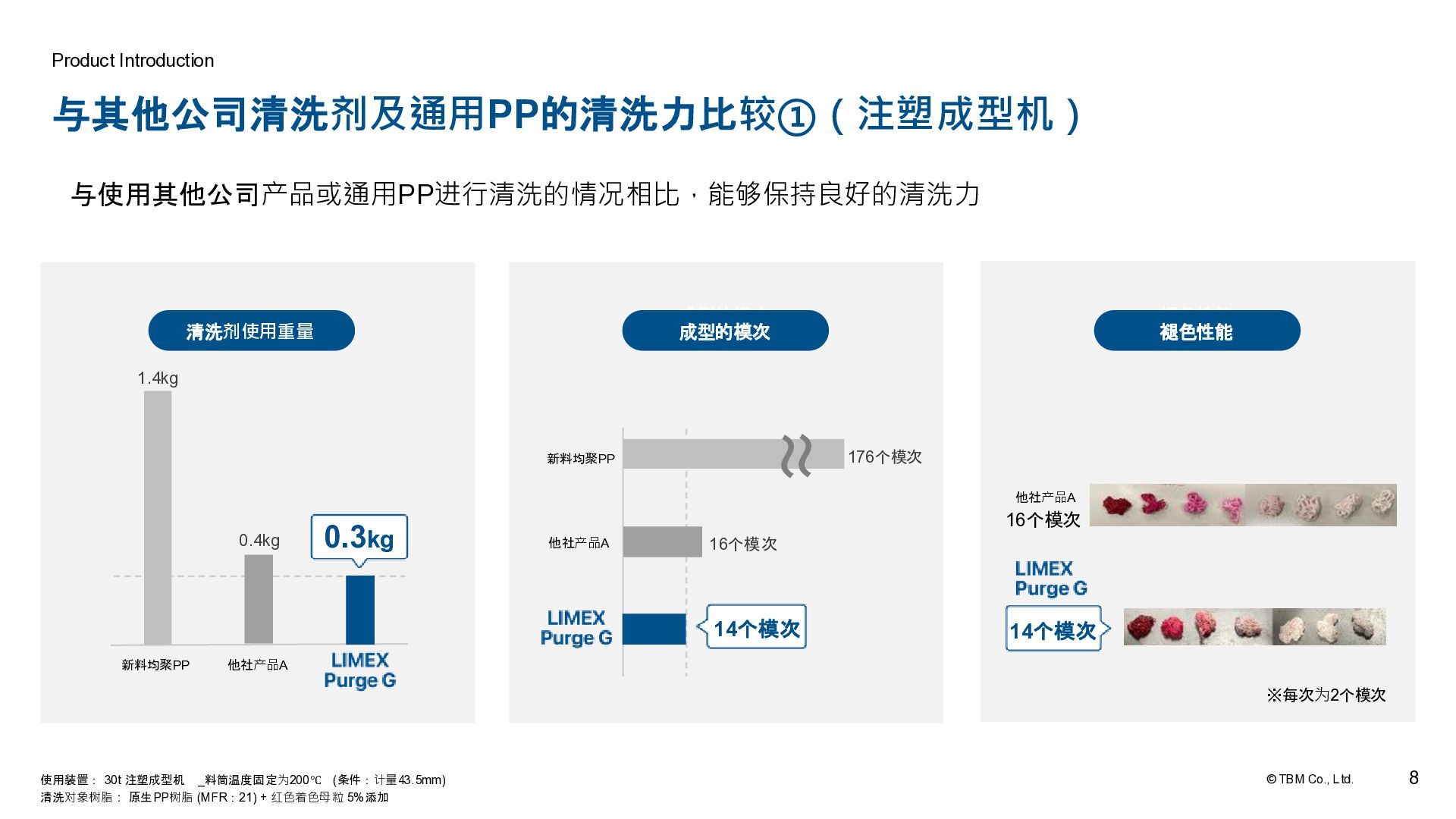

8. © TBM Co., Ltd. 8 Product Introduction 与其他公司清洗剂及通用PP的清洗力比较①（注塑成型机） 使用装置： 30t 注塑成型机 _料筒温度固定为200℃ (条件：计量43.5mm) 清洗对象树脂： 原生PP树脂 (MFR：21) + 红色着色母粒 5%添加 成型的模次 ※每次为2个模次 褪色性能 清洗剂使用重量 成型的模次 褪色性能 0.4kg 1.4kg 16个模次 176个模次 ～ ～ 与使用其他公司产品或通用PP进行清洗的情况相比，能够保持良好的清洗力 14个模次 14个模次 0.3kg 新料均聚PP 16个模次 他社产品A 他社产品A 新料均聚PP 他社产品A

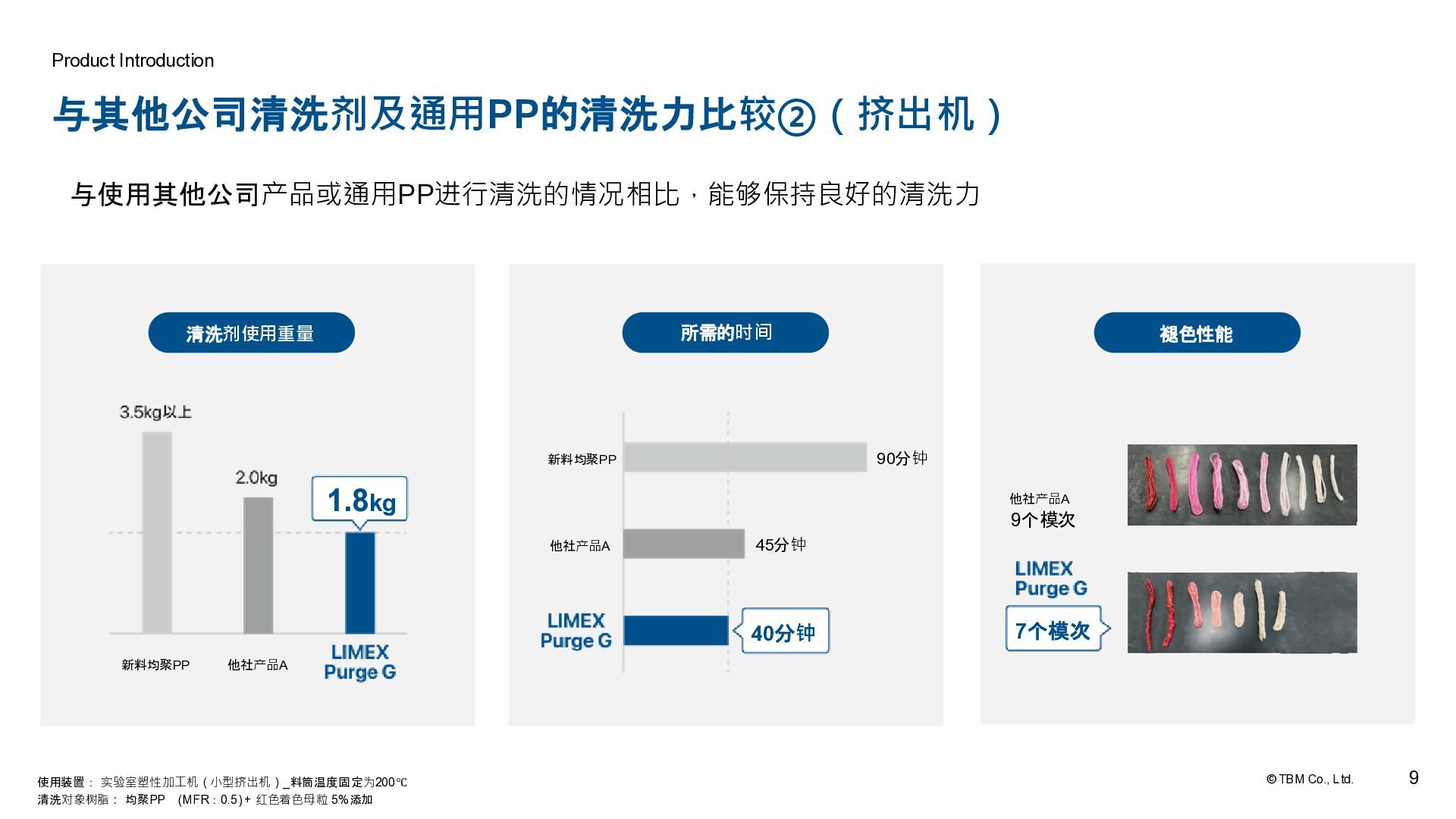

9. © TBM Co., Ltd. 9 Product Introduction 与其他公司清洗剂及通用PP的清洗力比较②（挤出机） 使用装置： 实验室塑性加工机（小型挤出机）_料筒温度固定为200℃ 清洗对象树脂： 均聚PP (MFR：0.5) + 红色着色母粒 5%添加 清洗剂使用重量 所需的时间 褪色性能 与使用其他公司产品或通用PP进行清洗的情况相比，能够保持良好的清洗力 1.8kg 7个模次 9个模次 新料均聚PP 他社产品A 他社产品A 90分钟 45分钟 40分钟 新料均聚PP 他社产品A

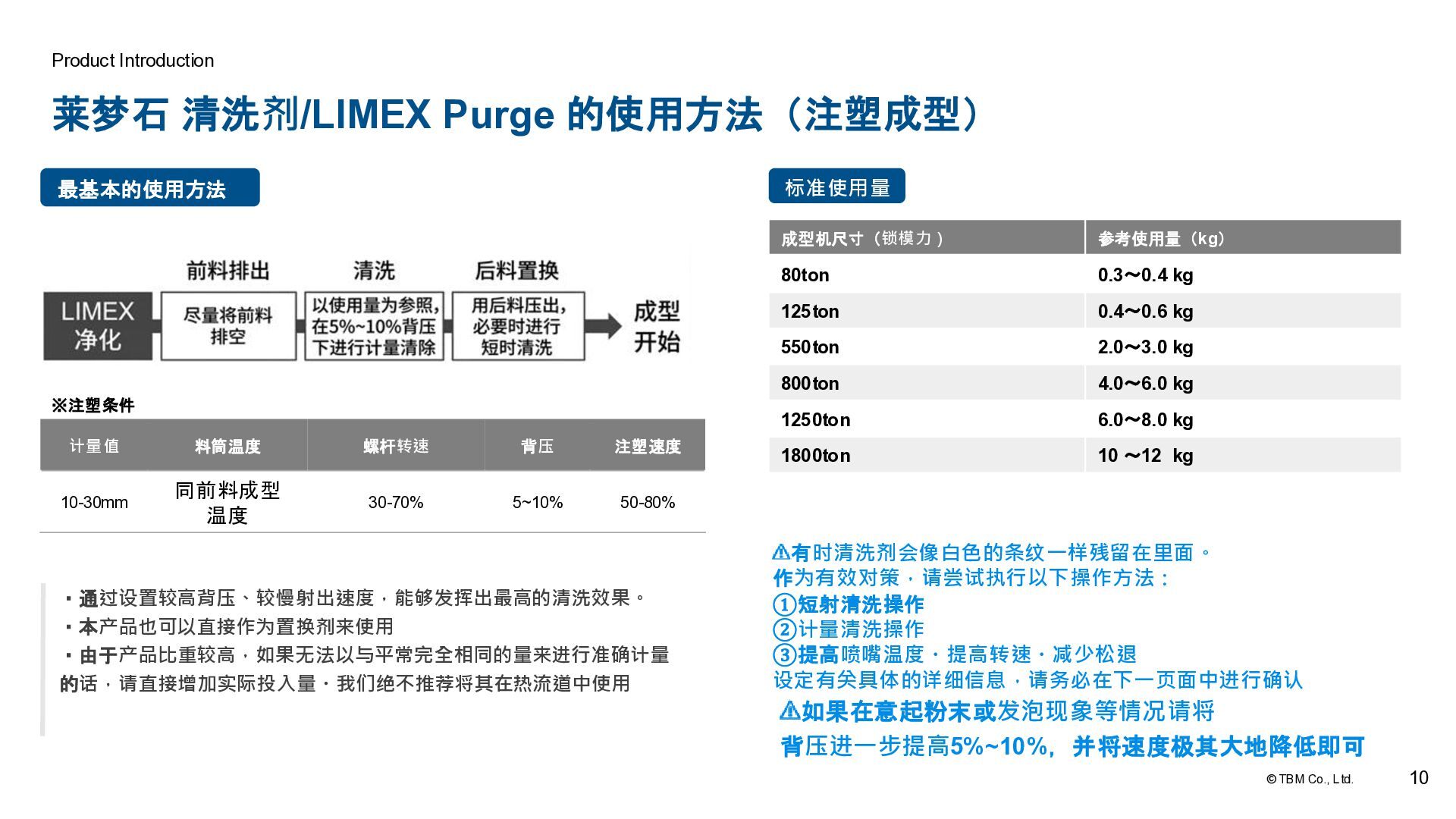

10. © TBM Co., Ltd. 10 Product Introduction 莱梦石 清洗剂/LIMEX Purge 的使用方法（注塑成型） 计量值 料筒温度 螺杆转速 背压 注塑速度 10-30mm 同前料成型 温度 30-70% 5~10% 50-80% ※注塑条件 成型机尺寸（锁模力） 参考使用量（kg） 80ton 0.3～0.4 kg 125ton 0.4～0.6 kg 550ton 2.0～3.0 kg 800ton 4.0～6.0 kg 1250ton 6.0～8.0 kg 1800ton 10 ～12 kg 有时清洗剂会像白色的条纹⼀样残留在里面。 作为有效对策，请尝试执行以下操作方法： ①短射清洗操作 ②计量清洗操作 ③提高喷嘴温度・提高转速・减少松退 设定有关具体的详细信息，请务必在下⼀页面中进行确认 最基本的使用方法 标准使用量 如果在意起粉末或发泡现象等情况请将 背压进⼀步提高5%~10%，并将速度极其大地降低即可 ・通过设置较高背压、较慢射出速度，能够发挥出最高的清洗效果。 ・本产品也可以直接作为置换剂来使用 ・由于产品比重较高，如果无法以与平常完全相同的量来进行准确计量 的话，请直接增加实际投入量・我们绝不推荐将其在热流道中使用

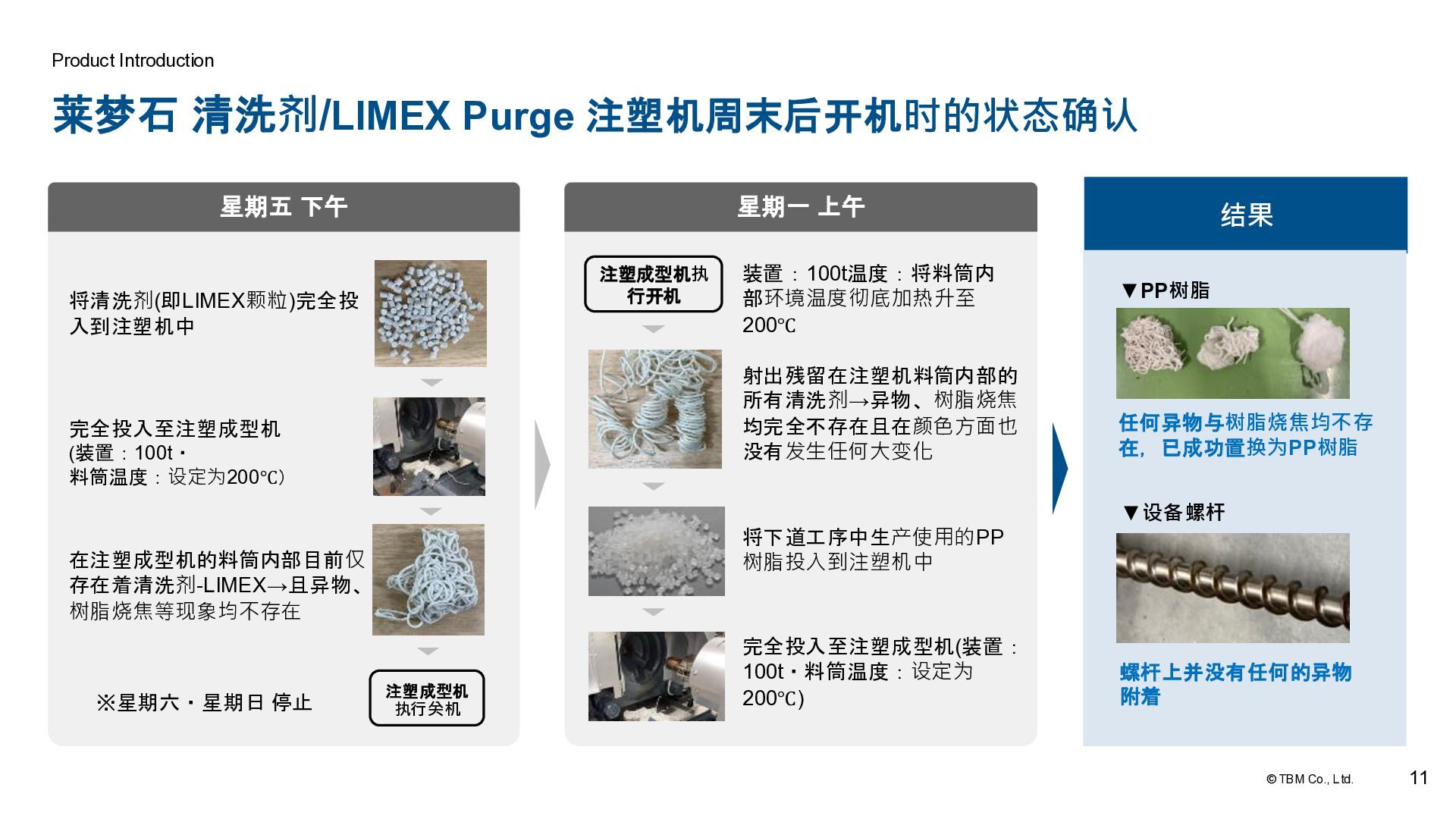

11. © TBM Co., Ltd. 11 Product Introduction 莱梦石 清洗剂/LIMEX Purge 注塑机周末后开机时的状态确认 结果 任何异物与树脂烧焦均不存 在，已成功置换为PP树脂 螺杆上并没有任何的异物 附着 ▼PP树脂 ▼设备螺杆 星期一 上午 射出残留在注塑机料筒内部的 所有清洗剂→异物、树脂烧焦 均完全不存在且在颜色方面也 没有发生任何大变化 装置：100t温度：将料筒内 部环境温度彻底加热升至 200℃ 将下道工序中生产使用的PP 树脂投入到注塑机中 完全投入至注塑成型机(装置： 100t・料筒温度：设定为 200℃) 将清洗剂(即LIMEX颗粒)完全投 入到注塑机中 完全投入至注塑成型机 (装置：100t・ 料筒温度：设定为200℃） 在注塑成型机的料筒内部目前仅 存在着清洗剂-LIMEX→且异物、 树脂烧焦等现象均不存在 注塑成型机 执行关机 注塑成型机执 行开机 ※星期六・星期日 停止 星期五 下午
