1. NCI 7.0ベースのNC2 on Azureについて 2人でゆるく語る @tnagahamaaan @gowatana
2. 1 登壇者① 自己紹介 長濱 歳也（ながはま としや） ◼某ディストリビューター勤務 ◼Nutanix プリセールスSE もどき ◼2児の父（長女 7 才、長男 2 才） ◼執筆書籍 今日の一品 海外出張(アメリカ・オースティン)で 食したら～めん
3. 2 登壇者② 自己紹介 渡辺 剛（わたなべ ごう） ◼NTC ◼おまけパート担当です。 入門編
4. 3 本日のテーマ Nutanix Cloud Clusters(NC2) On Azure 今から検討するなら NCI 7.0 以上を 使うことになるはず！

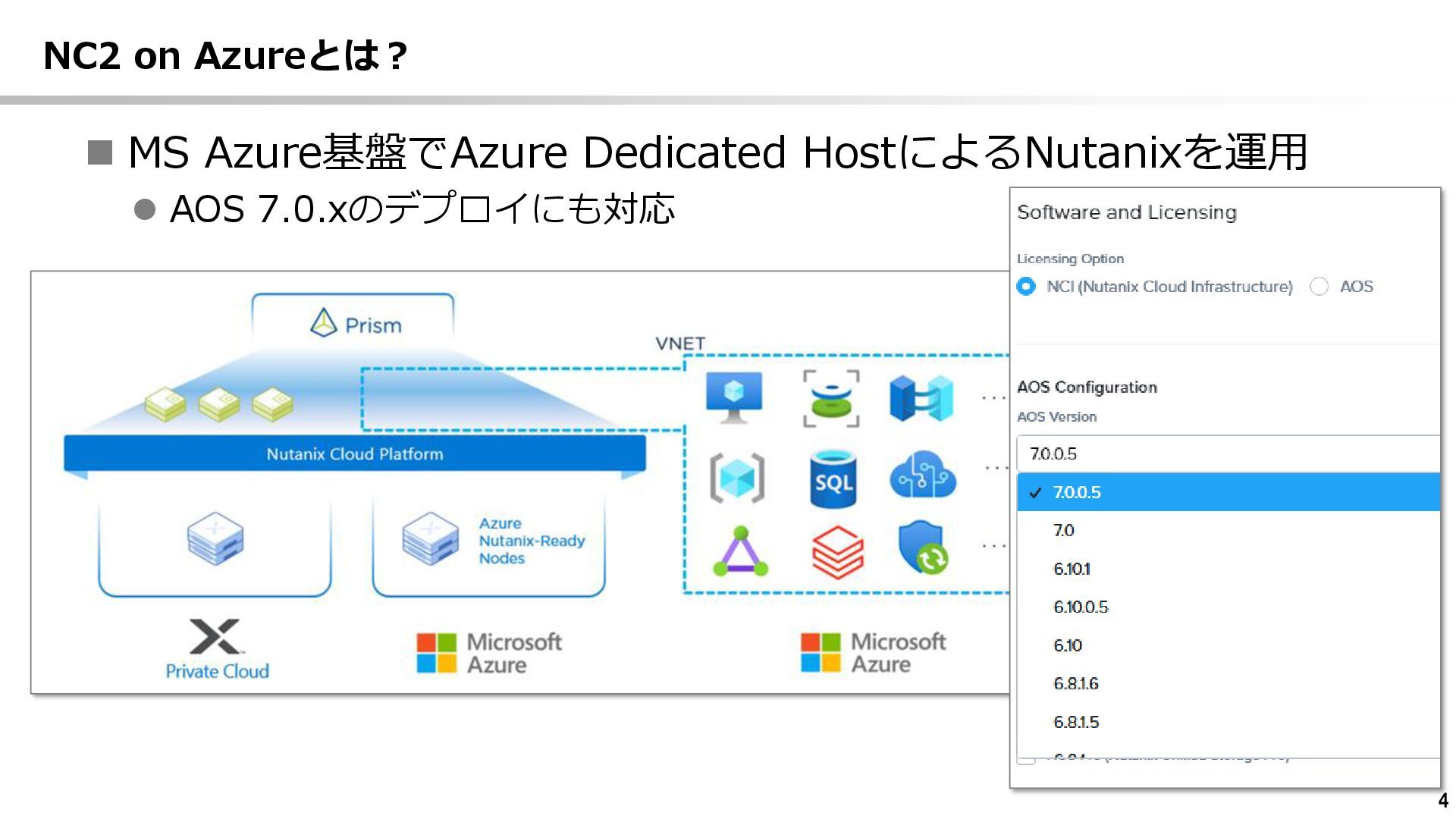

5. 4 NC2 on Azureとは？ ◼ MS Azure基盤でAzure Dedicated HostによるNutanixを運用 ⚫ AOS 7.0.xのデプロイにも対応

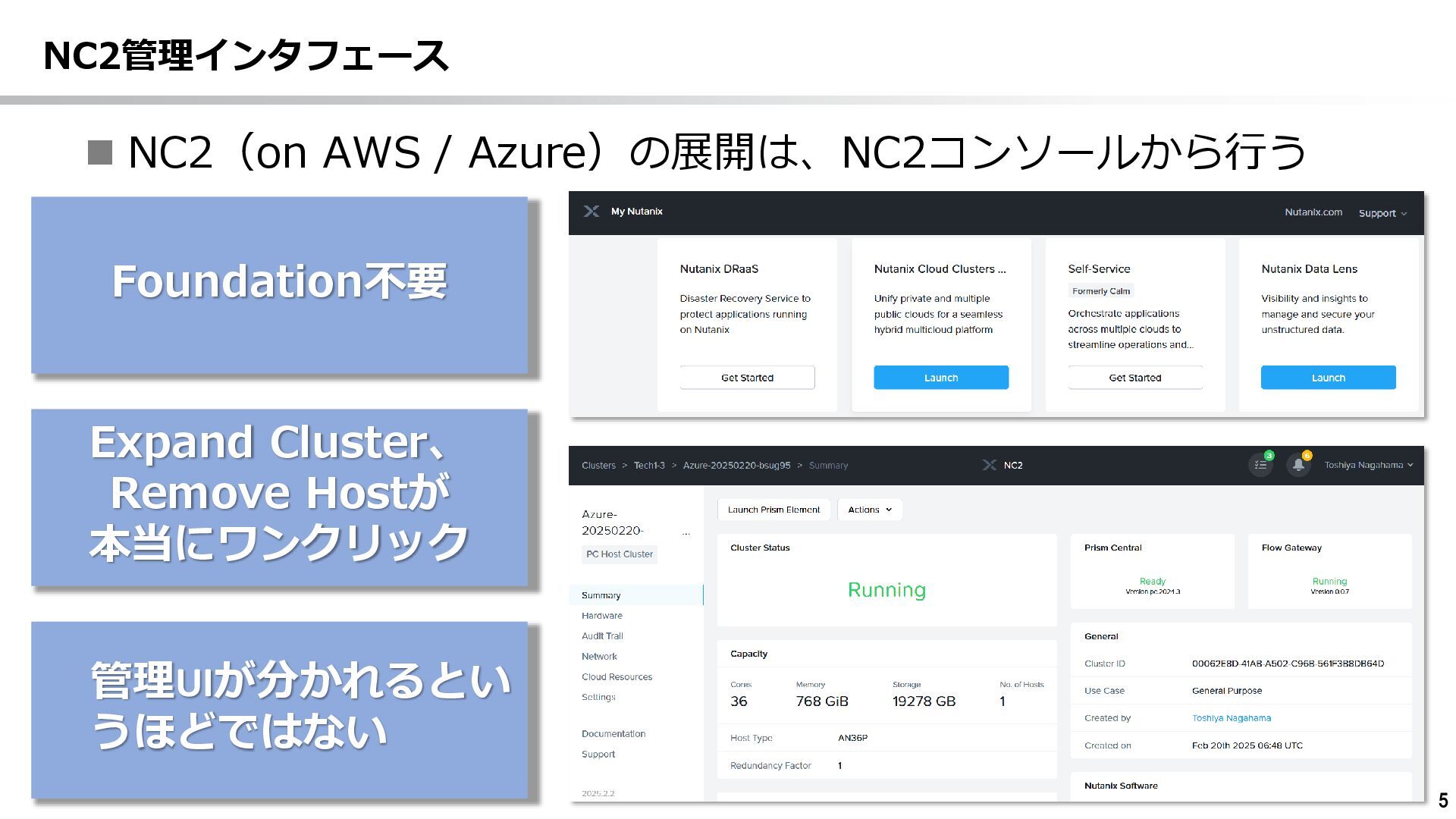

6. 5 NC2管理インタフェース ◼ NC2（on AWS / Azure）の展開は、NC2コンソールから行う Foundation不要 Expand Cluster、 Remove Hostが 本当にワンクリック 管理UIが分かれるとい うほどではない

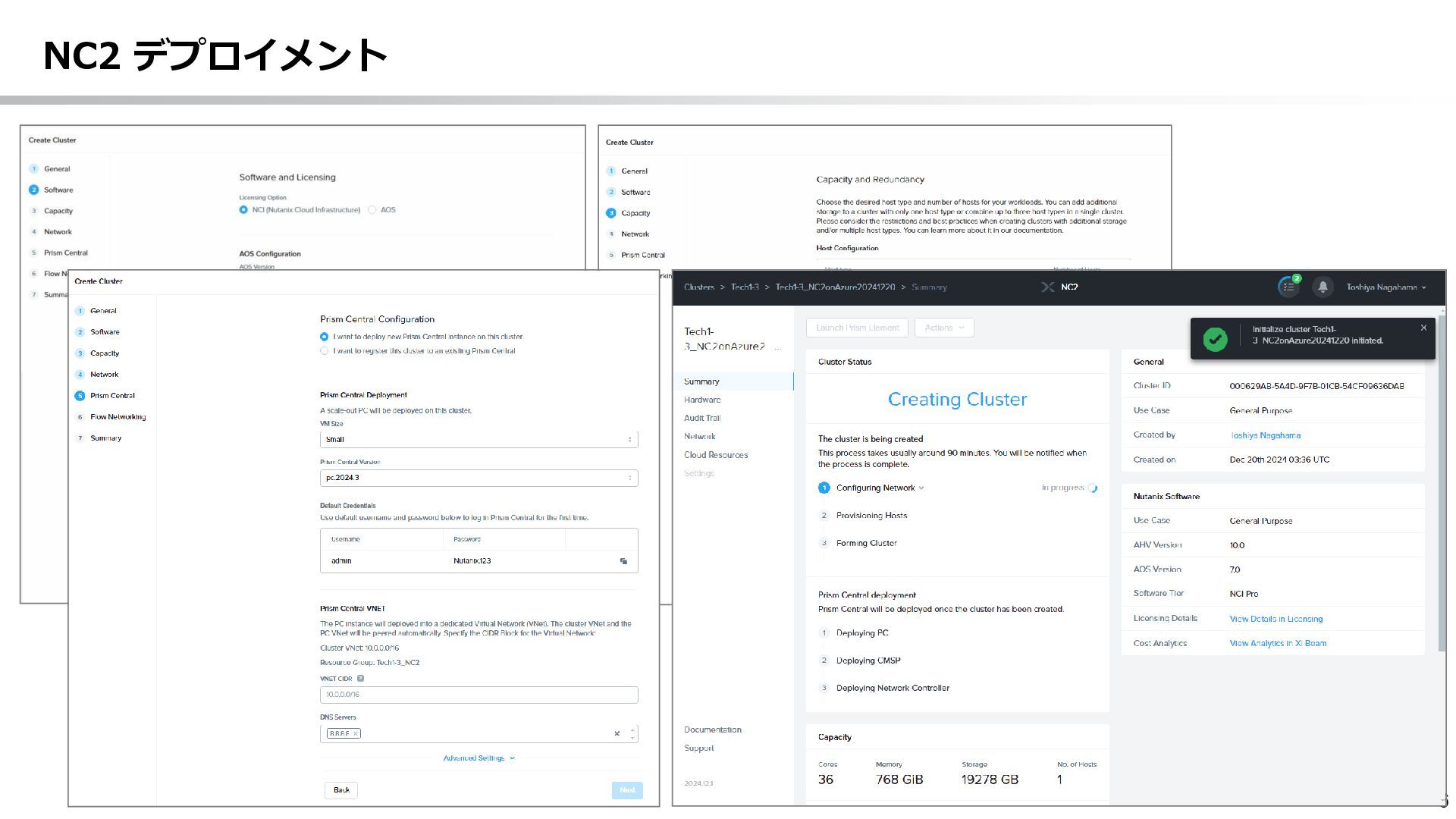

7. 6 NC2 デプロイメント 小ネタ 最近、Prism Centralで以下のアドレス帯をmicroserviceで 予約しており、指定ができなくなりました。 10.100.0.0/16 Kubernetes pod network 10.200.32.0/24 Kubernetes services network https://portal.nutanix.com/page/documents/details?targ etId=Prism-Central-Guide-vpc_2024_1:mul-cmsp-req- and-limitations-pc-r.html NC2のデプロイでは、ここをチェックしないため、 デプロイ開始後にPCデプロイで失敗するのでご注意を。 （アラートが飛ぶ）
8. ゆる Flow パート

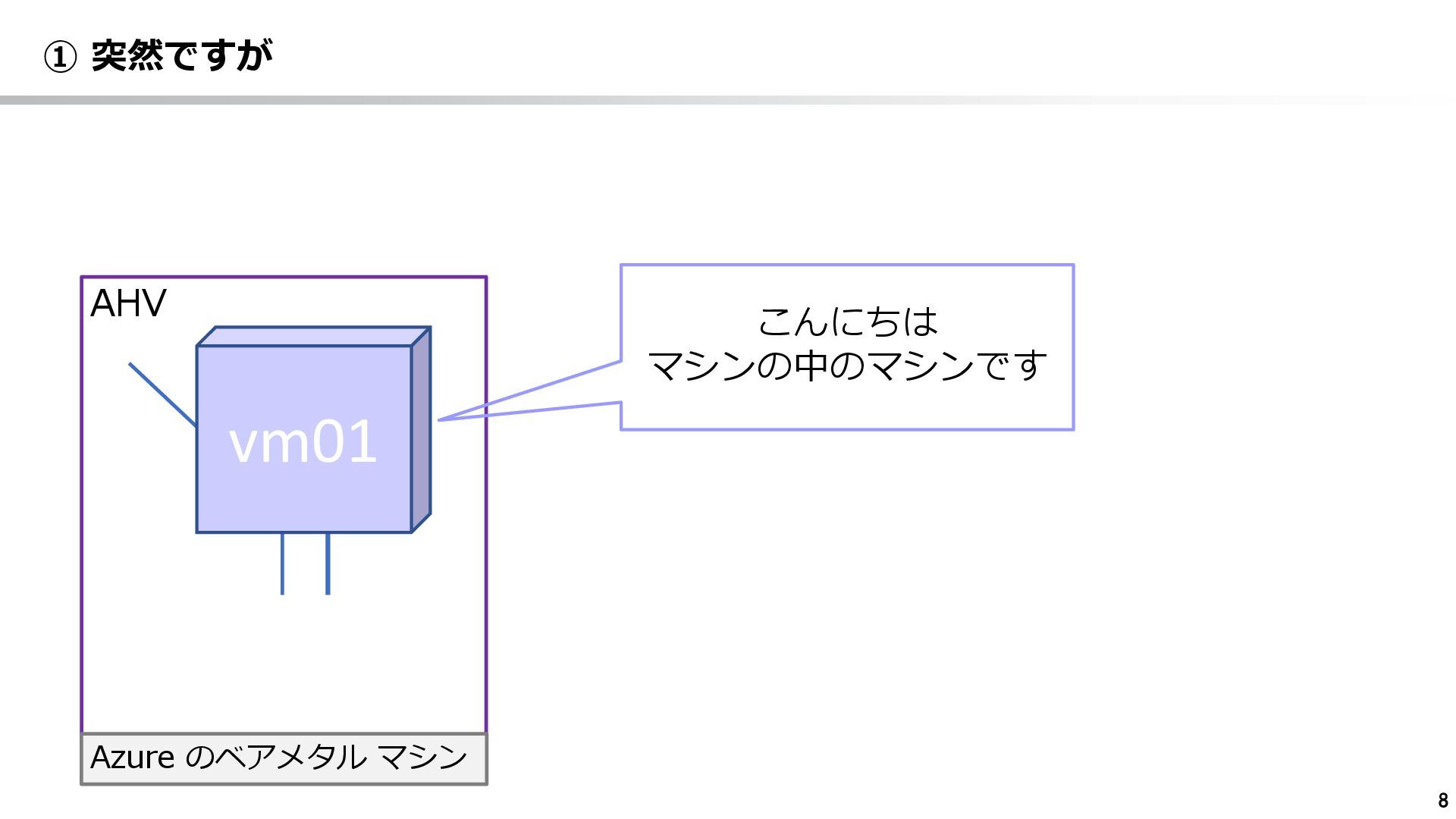

9. 8 AHV ① 突然ですが vm01 こんにちは マシンの中のマシンです Azure のベアメタル マシン

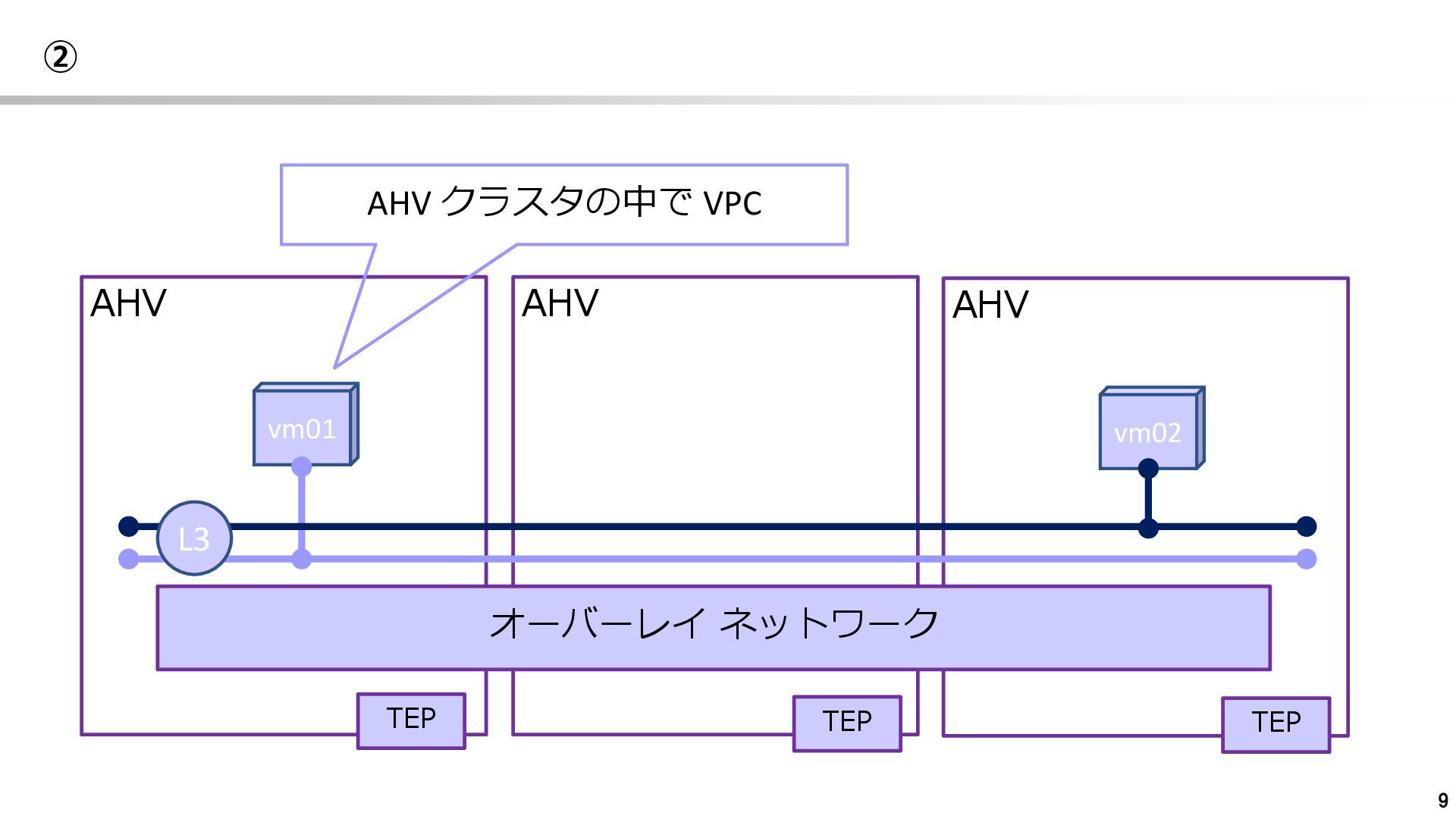

10. 9 ② AHV AHV AHV vm01 オーバーレイ ネットワーク L3 vm02 AHV クラスタの中で VPC TEP TEP TEP

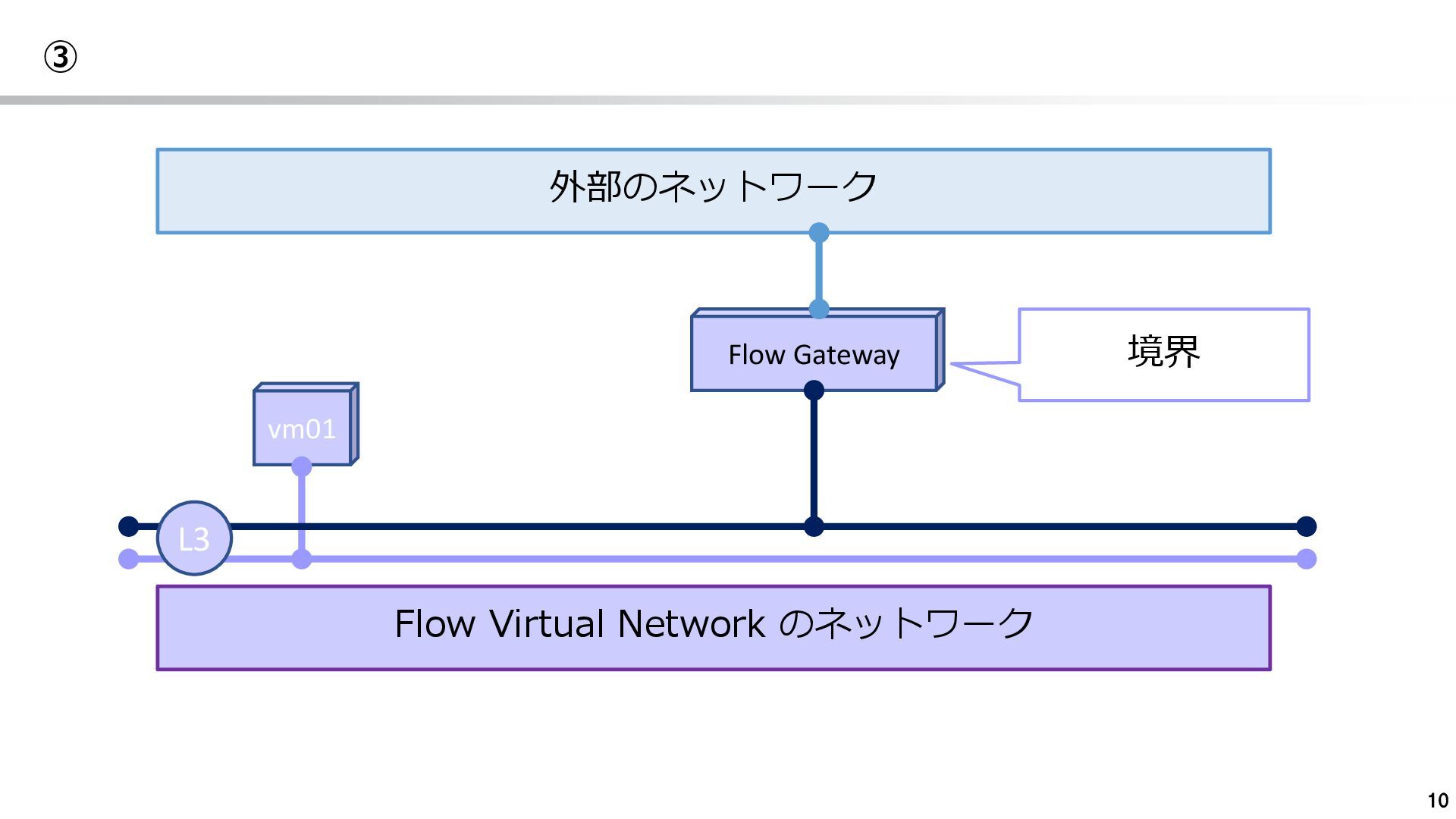

11. 10 ③ Flow Virtual Network のネットワーク 外部のネットワーク Flow Gateway vm01 L3 境界

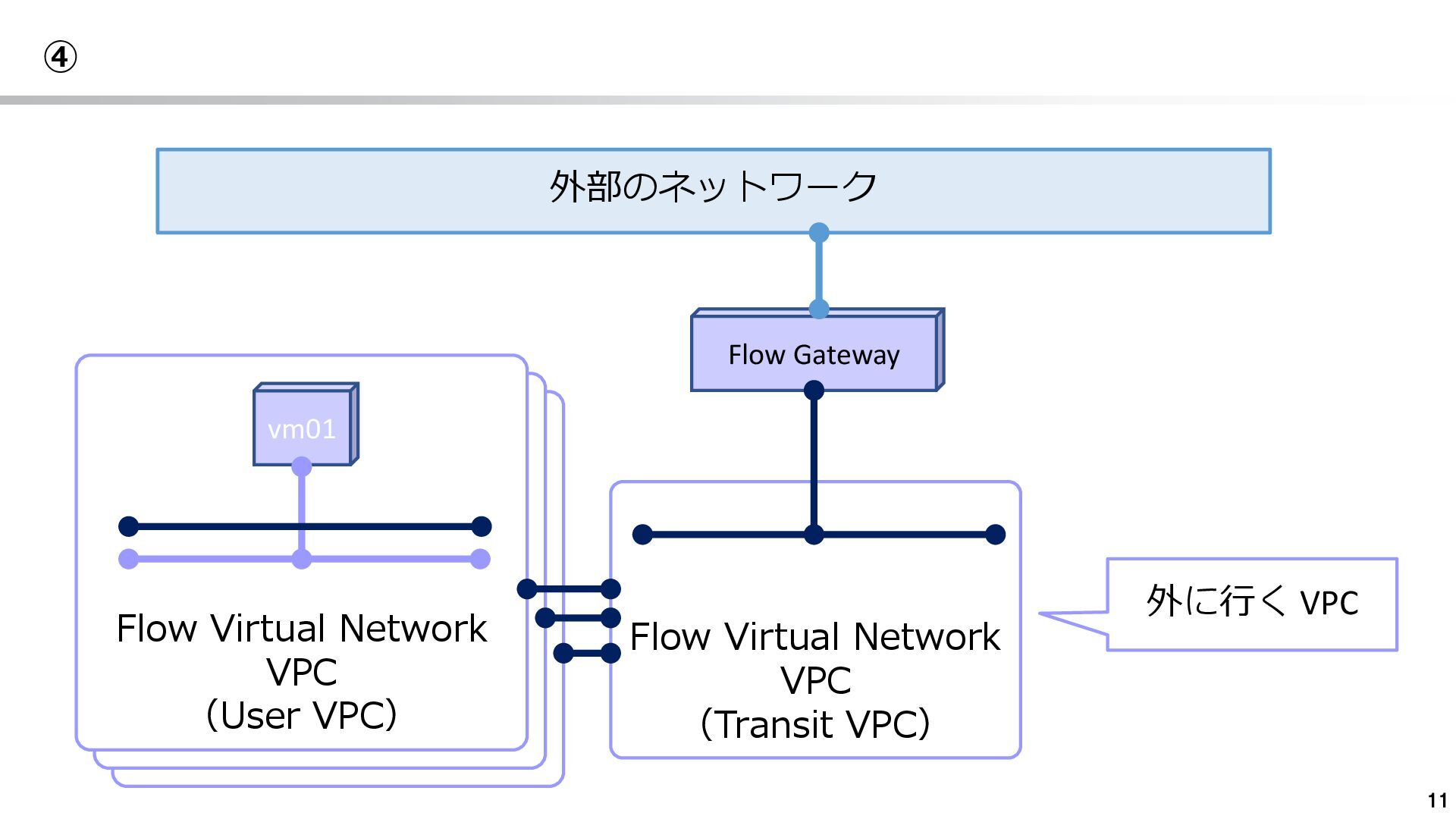

12. 11 Flow Virtual Network VPC （User VPC） ④ 外部のネットワーク Flow Gateway vm01 外に行く VPC Flow Virtual Network VPC （Transit VPC）

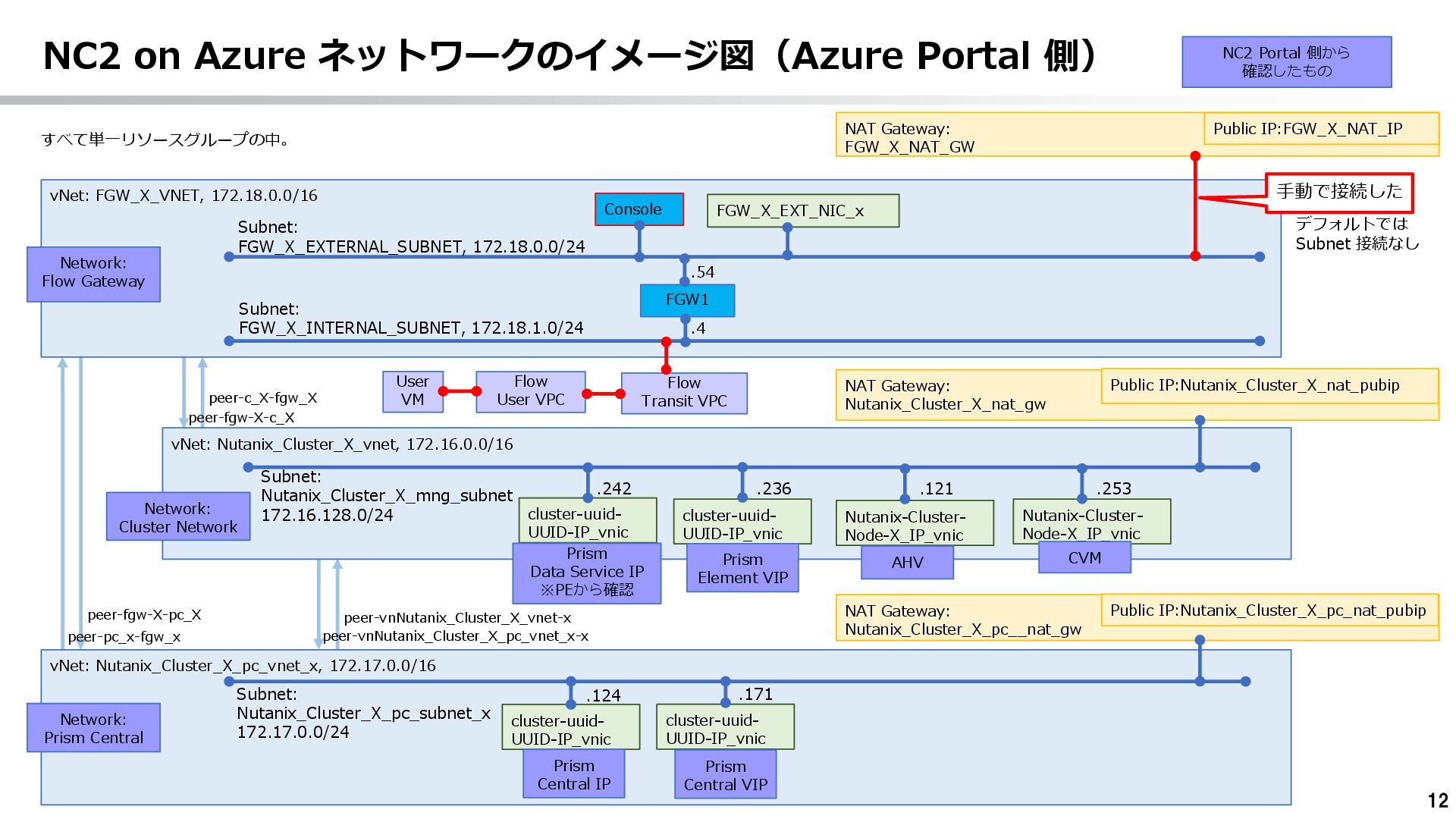

13. 12 vNet: FGW_X_VNET, 172.18.0.0/16 vNet: Nutanix_Cluster_X_pc_vnet_x, 172.17.0.0/16 vNet: Nutanix_Cluster_X_vnet, 172.16.0.0/16 NC2 on Azure ネットワークのイメージ図（Azure Portal 側） FGW1 Subnet: FGW_X_EXTERNAL_SUBNET, 172.18.0.0/24 Subnet: FGW_X_INTERNAL_SUBNET, 172.18.1.0/24 peer-fgw-X-pc_X Subnet: Nutanix_Cluster_X_mng_subnet 172.16.128.0/24 cluster-uuid- UUID-IP_vnic cluster-uuid- UUID-IP_vnic .236 .242 Nutanix-Cluster- Node-X_IP_vnic .121 Nutanix-Cluster- Node-X_IP_vnic .253 Subnet: Nutanix_Cluster_X_pc_subnet_x 172.17.0.0/24 cluster-uuid- UUID-IP_vnic cluster-uuid- UUID-IP_vnic .171 .124 FGW_X_EXT_NIC_x .54 Console NAT Gateway: FGW_X_NAT_GW NAT Gateway: Nutanix_Cluster_X_nat_gw Public IP:Nutanix_Cluster_X_nat_pubip NAT Gateway: Nutanix_Cluster_X_pc__nat_gw Public IP:Nutanix_Cluster_X_pc_nat_pubip デフォルトでは Subnet 接続なし AHV CVM Network: Prism Central Network: Cluster Network Network: Flow Gateway NC2 Portal 側から 確認したもの Prism Element VIP Prism Central VIP Prism Central IP Prism Data Service IP ※PEから確認 .4 手動で接続した Public IP:FGW_X_NAT_IP peer-pc_x-fgw_x peer-fgw-X-c_X peer-c_X-fgw_X peer-vnNutanix_Cluster_X_pc_vnet_x-x peer-vnNutanix_Cluster_X_vnet-x すべて単一リソースグループの中。 Flow Transit VPC Flow User VPC User VM

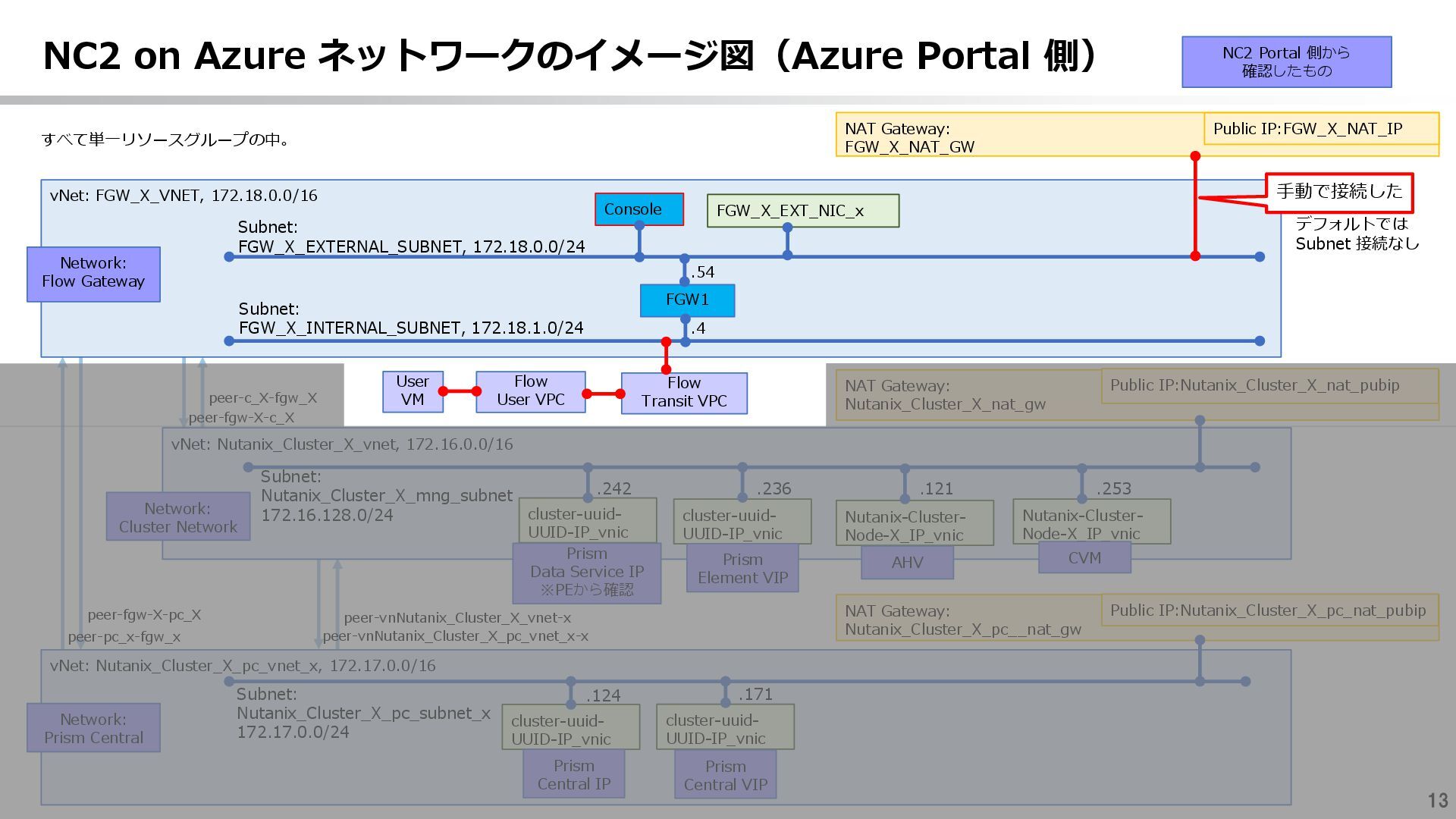

14. 13 vNet: FGW_X_VNET, 172.18.0.0/16 vNet: Nutanix_Cluster_X_pc_vnet_x, 172.17.0.0/16 vNet: Nutanix_Cluster_X_vnet, 172.16.0.0/16 NC2 on Azure ネットワークのイメージ図（Azure Portal 側） FGW1 Subnet: FGW_X_EXTERNAL_SUBNET, 172.18.0.0/24 Subnet: FGW_X_INTERNAL_SUBNET, 172.18.1.0/24 peer-fgw-X-pc_X Subnet: Nutanix_Cluster_X_mng_subnet 172.16.128.0/24 cluster-uuid- UUID-IP_vnic cluster-uuid- UUID-IP_vnic .236 .242 Nutanix-Cluster- Node-X_IP_vnic .121 Nutanix-Cluster- Node-X_IP_vnic .253 Subnet: Nutanix_Cluster_X_pc_subnet_x 172.17.0.0/24 cluster-uuid- UUID-IP_vnic cluster-uuid- UUID-IP_vnic .171 .124 FGW_X_EXT_NIC_x .54 Console NAT Gateway: FGW_X_NAT_GW NAT Gateway: Nutanix_Cluster_X_nat_gw Public IP:Nutanix_Cluster_X_nat_pubip NAT Gateway: Nutanix_Cluster_X_pc__nat_gw Public IP:Nutanix_Cluster_X_pc_nat_pubip デフォルトでは Subnet 接続なし AHV CVM Network: Prism Central Network: Cluster Network Network: Flow Gateway NC2 Portal 側から 確認したもの Prism Element VIP Prism Central VIP Prism Central IP Prism Data Service IP ※PEから確認 .4 手動で接続した Public IP:FGW_X_NAT_IP peer-pc_x-fgw_x peer-fgw-X-c_X peer-c_X-fgw_X peer-vnNutanix_Cluster_X_pc_vnet_x-x peer-vnNutanix_Cluster_X_vnet-x すべて単一リソースグループの中。 Flow Transit VPC Flow User VPC User VM

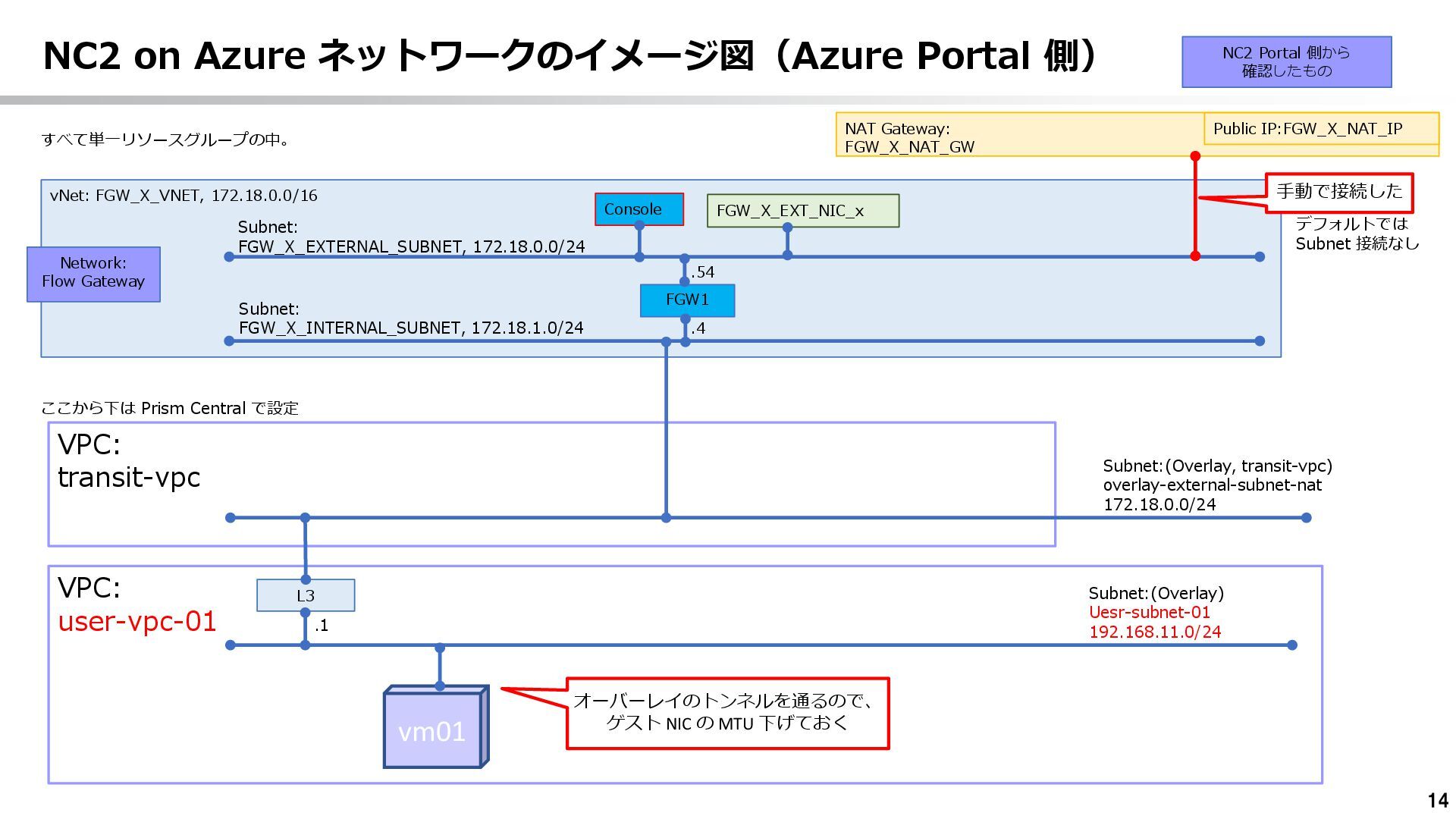

15. 14 vNet: FGW_X_VNET, 172.18.0.0/16 NC2 on Azure ネットワークのイメージ図（Azure Portal 側） FGW1 Subnet: FGW_X_EXTERNAL_SUBNET, 172.18.0.0/24 Subnet: FGW_X_INTERNAL_SUBNET, 172.18.1.0/24 FGW_X_EXT_NIC_x .54 Console NAT Gateway: FGW_X_NAT_GW デフォルトでは Subnet 接続なし Network: Flow Gateway NC2 Portal 側から 確認したもの .4 手動で接続した Public IP:FGW_X_NAT_IP すべて単一リソースグループの中。 VPC: transit-vpc Subnet:(Overlay, transit-vpc) overlay-external-subnet-nat 172.18.0.0/24 VPC: user-vpc-01 Subnet:(Overlay) Uesr-subnet-01 192.168.11.0/24 .1 L3 vm01 ここから下は Prism Central で設定 オーバーレイのトンネルを通るので、 ゲスト NIC の MTU 下げておく
16. 宣伝
17. 16 ゆるいのが物足りない皆様へ とあるNutanixディストリビューターが NC2 on Azure を詳しく紹介するらしいですよ！！ 【3/25(火) Webセミナー】 Nutanixで実現するクラウド環境 「Nutanix Cloud Clusters on Azure」のご紹介【NTCセミナー #12】 https://licensecounter.jp/engineer-voice/seminar/20250223_ntc_seminar_12.html
18. おしまい @tnagahamaaan @gowatana
