クラウド解体シリーズ1 EC2解体ショー

Transcript

1. © NEC Solution Innovators, Ltd. 2024 クラウド解体シリーズ パート1 『EC2の中身解体ショー』 2024年6月12日 NECソリューションイノベータ株式会社 好光 泰章
2. © NEC Solution Innovators, Ltd. 2024 2 @DisneyLand 自己紹介 システム基盤ソリューション事業部 クラウドテクニカル基盤G シニアマネージャー CLUSTERPRO開発やってました クラウド勉強会(雲乃珈琲)のオーナー 2021/2022/2023 Japan AWS Top Engineer 2022/2023 Japan AWS All Certifications Engineer (社外活動) JAWS-UG 横浜支部コアメンバー

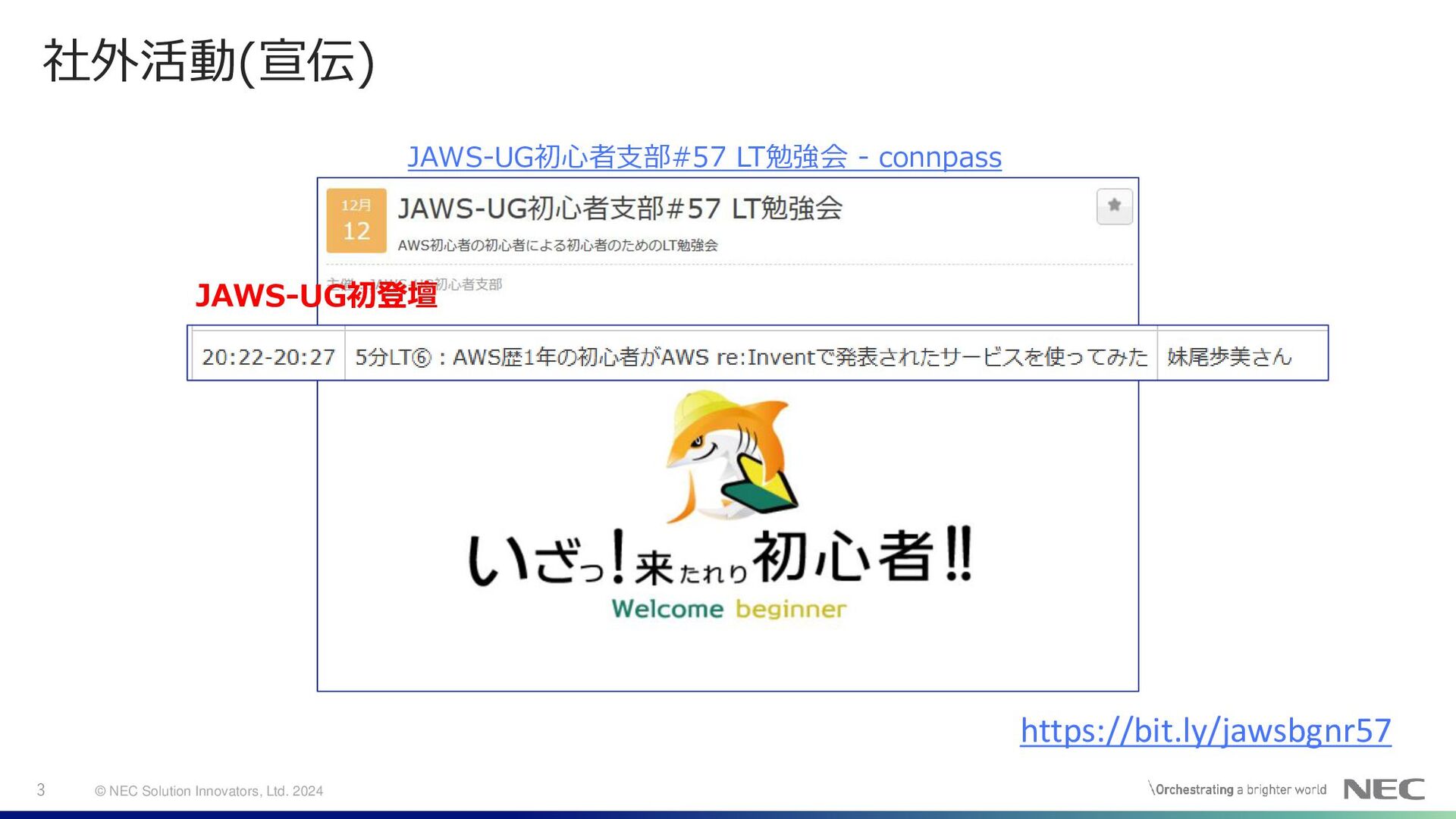

3. © NEC Solution Innovators, Ltd. 2024 3 JAWS-UG初心者支部#57 LT勉強会 - connpass 社外活動(宣伝) https://bit.ly/jawsbgnr57 JAWS-UG初登壇

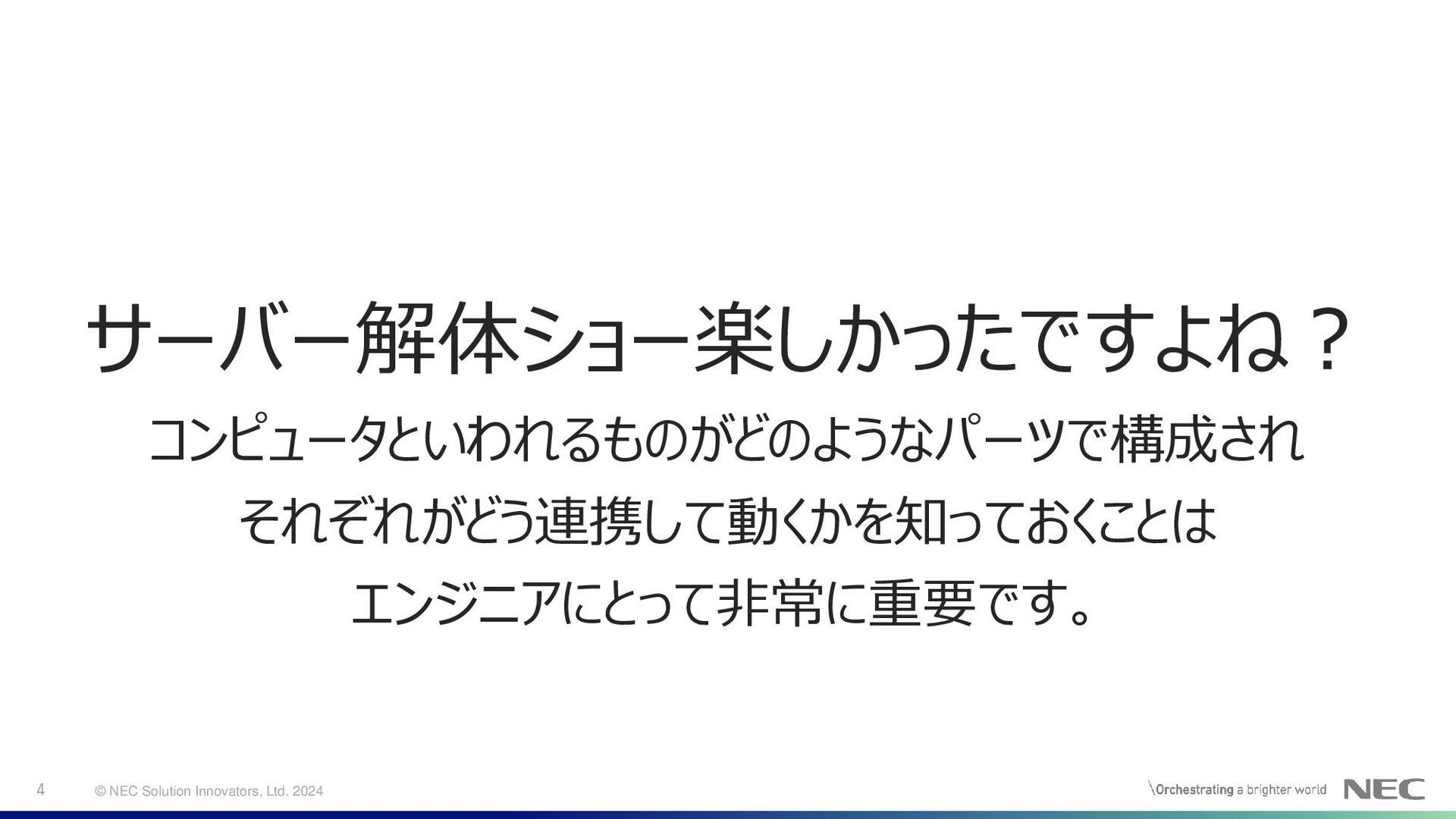

4. © NEC Solution Innovators, Ltd. 2024 4 サーバー解体ショー楽しかったですよね？ コンピュータといわれるものがどのようなパーツで構成され それぞれがどう連携して動くかを知っておくことは エンジニアにとって非常に重要です。

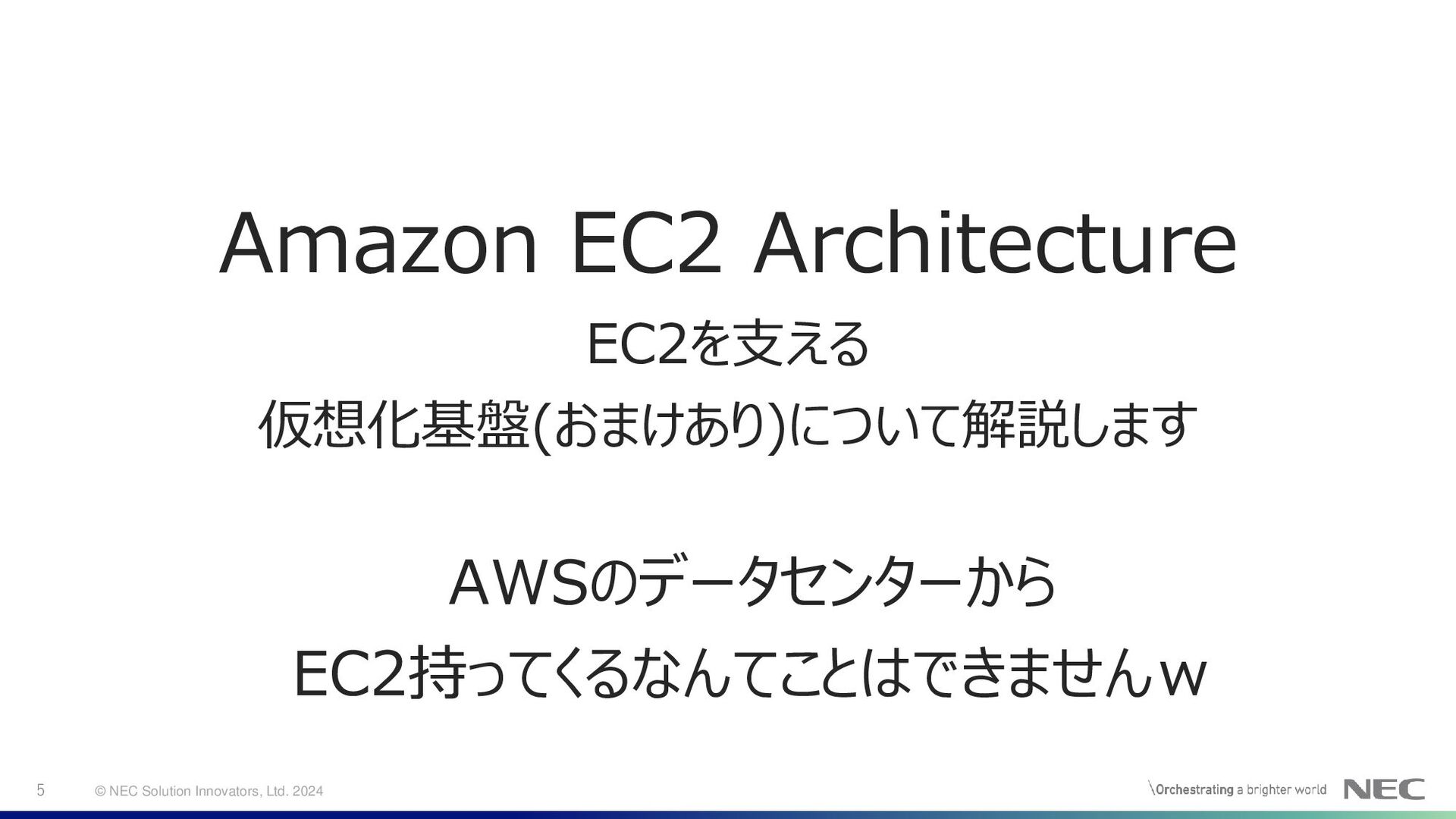

5. © NEC Solution Innovators, Ltd. 2024 5 Amazon EC2 Architecture EC2を支える 仮想化基盤(おまけあり)について解説します AWSのデータセンターから EC2持ってくるなんてことはできませんｗ
6. © NEC Solution Innovators, Ltd. 2024 6 Amazon EC2 Architecture Instances EC2 Software Instances EC2 Software EC2 Hosts EC2 Management Services Instances AMIs Security Groups EBS EBS EBS Storage ハードウェアレイヤ サービスレイヤ みんなから 見えているところ 高速NWで接続され ホストとストレージが分離 実際のハードウェア

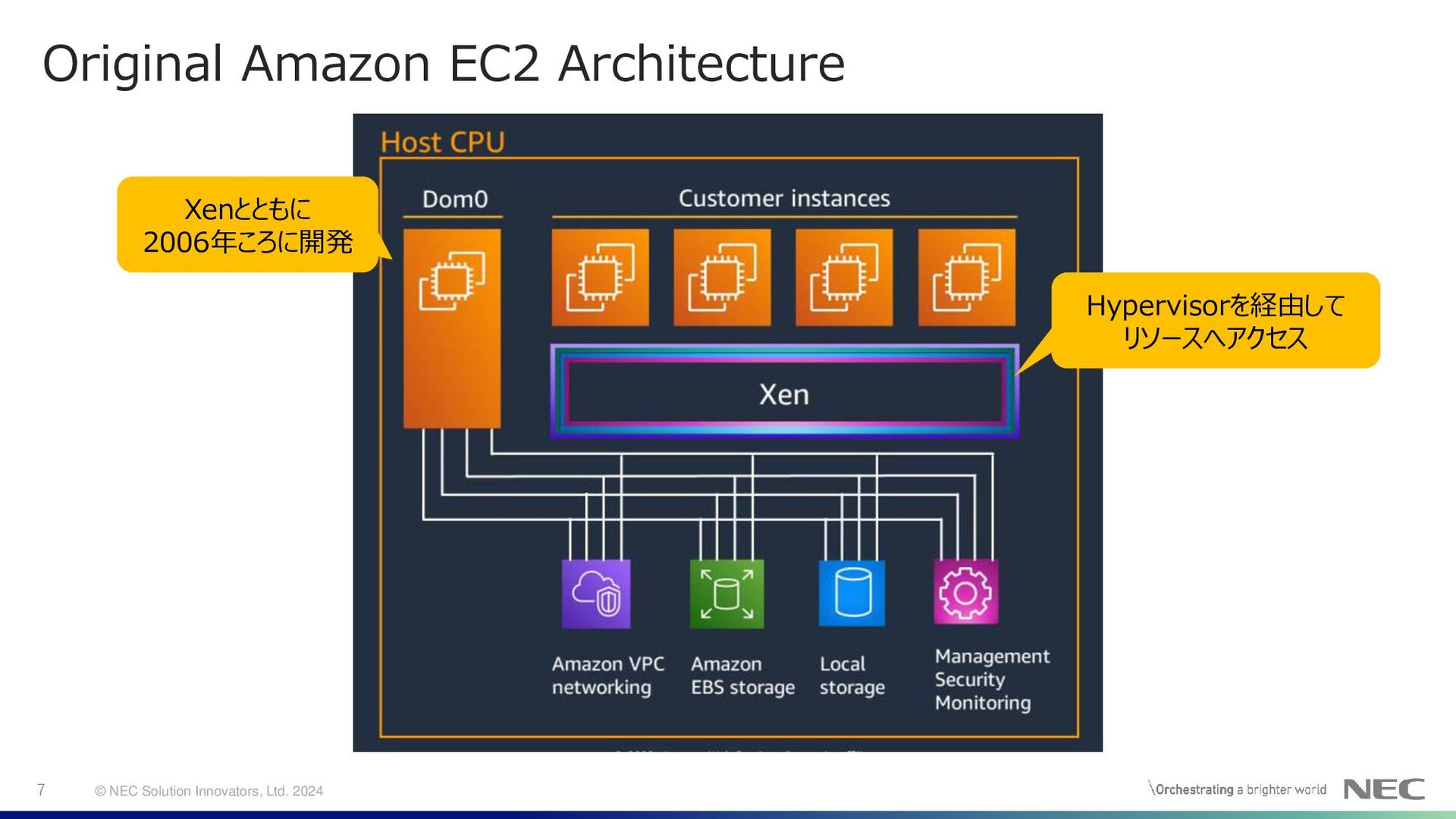

7. © NEC Solution Innovators, Ltd. 2024 7 Original Amazon EC2 Architecture Hypervisorを経由して リソースへアクセス Xenとともに 2006年ころに開発
8. © NEC Solution Innovators, Ltd. 2024 8 Original Amazon EC2 Architectureにおける課題 密結合な構成による課題 ①リソース問題 → 仮想化基盤制御 Dom0 が専有 ②セキュリティ問題 → Dom0へのアクセスコントロール ③パフォーマンス問題 →ネットワークやストレージの仮想化を SW制御するためレイテンシが大きく、ばらつく ④拡張性の問題 → 新しいインスタンスタイプの提供で改造が 必要

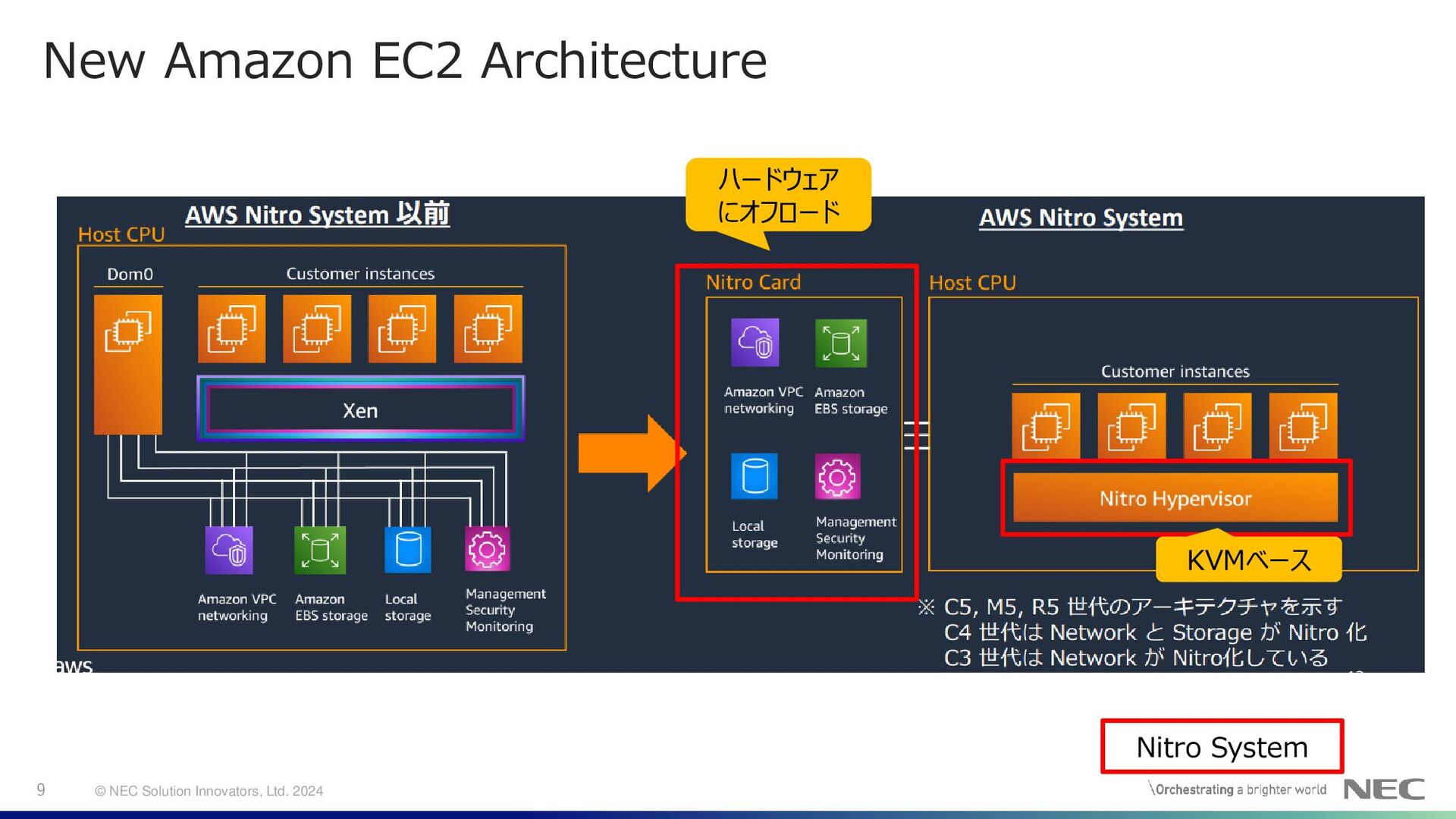

9. © NEC Solution Innovators, Ltd. 2024 9 New Amazon EC2 Architecture ハードウェア にオフロード Nitro System KVMベース

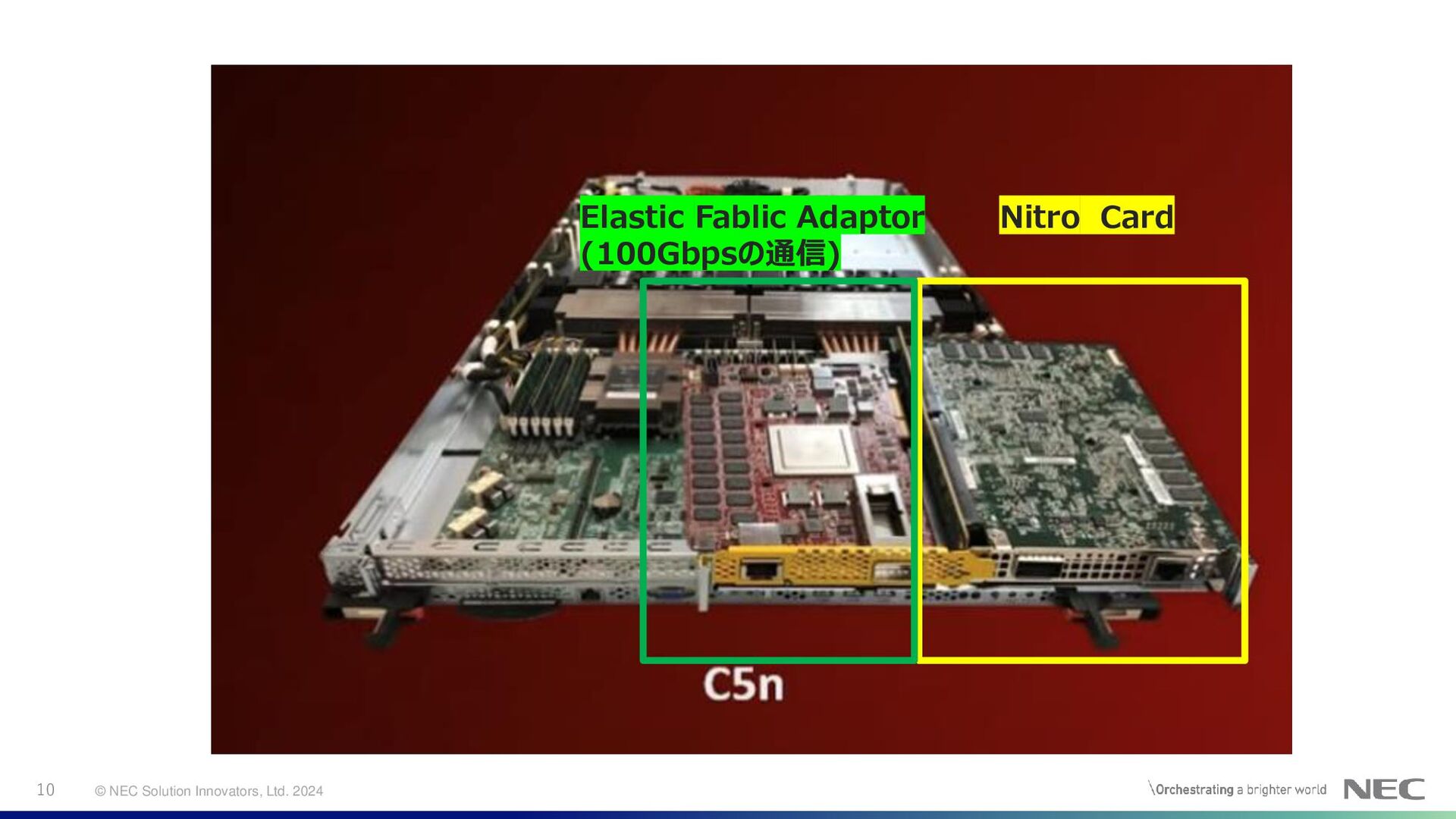

10. © NEC Solution Innovators, Ltd. 2024 10 Nitro Card Elastic Fablic Adaptor (100Gbpsの通信)

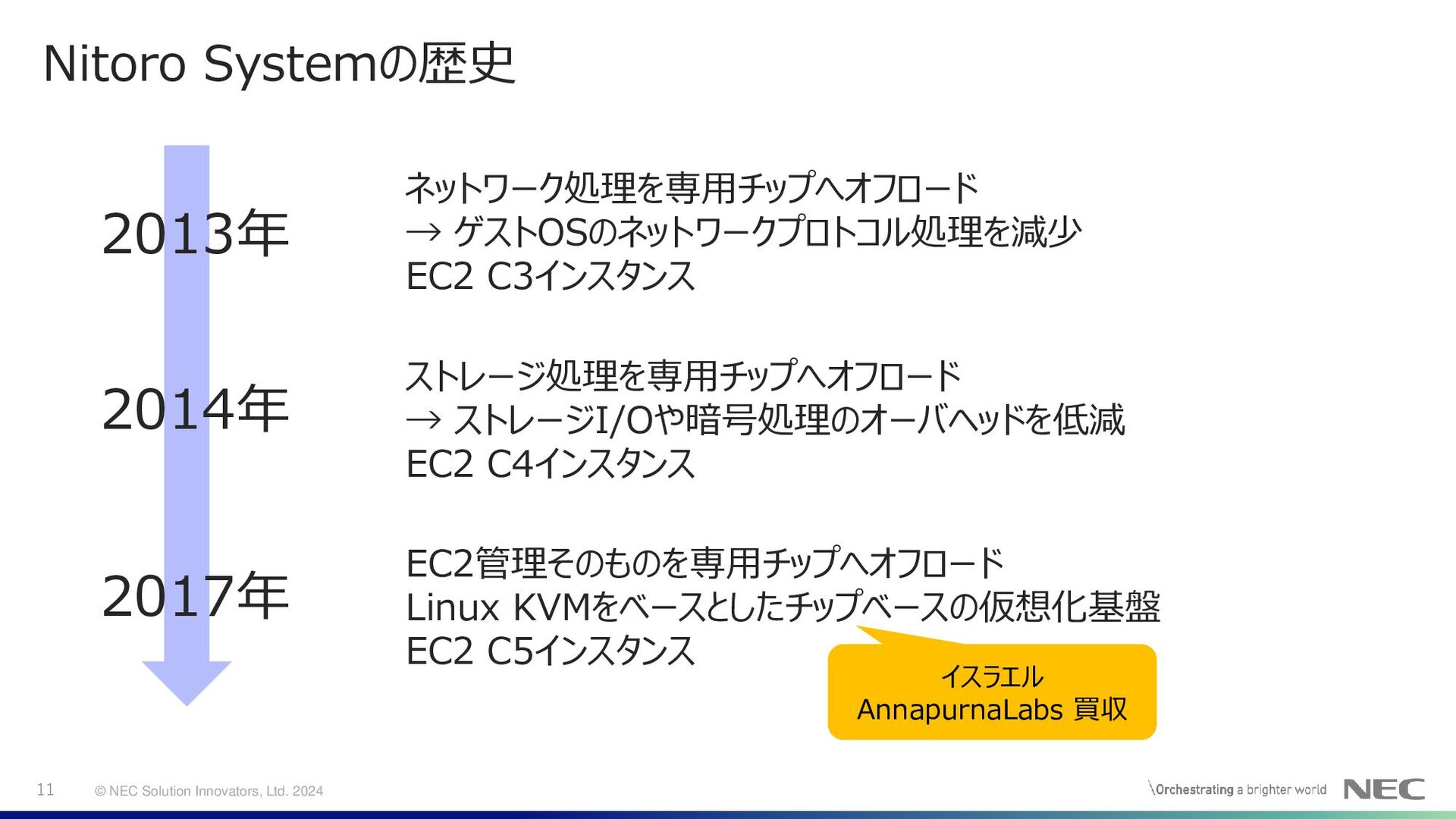

11. © NEC Solution Innovators, Ltd. 2024 11 Nitoro Systemの歴史 2013年 ネットワーク処理を専用チップへオフロード → ゲストOSのネットワークプロトコル処理を減少 EC2 C3インスタンス 2014年 ストレージ処理を専用チップへオフロード → ストレージI/Oや暗号処理のオーバヘッドを低減 EC2 C4インスタンス 2017年 EC2管理そのものを専用チップへオフロード Linux KVMをベースとしたチップベースの仮想化基盤 EC2 C5インスタンス イスラエル AnnapurnaLabs 買収
12. © NEC Solution Innovators, Ltd. 2024 12 Nitoro Systemによるインパクト 密結合な構成による課題 ①リソース問題 → 仮想化基盤制御 Dom0 が専有 ②セキュリティ問題 → Dom0へのアクセスコントロール ③パフォーマンス問題 →ネットワークやストレージの仮想化を SW制御するためレイテンシが大きく、ばらつく ④拡張性の問題 → 新しいインスタンスタイプの提供で改造が 必要 セキュリティの向上 最大限のパフォーマンス 多様なインスタンスタイプの提供

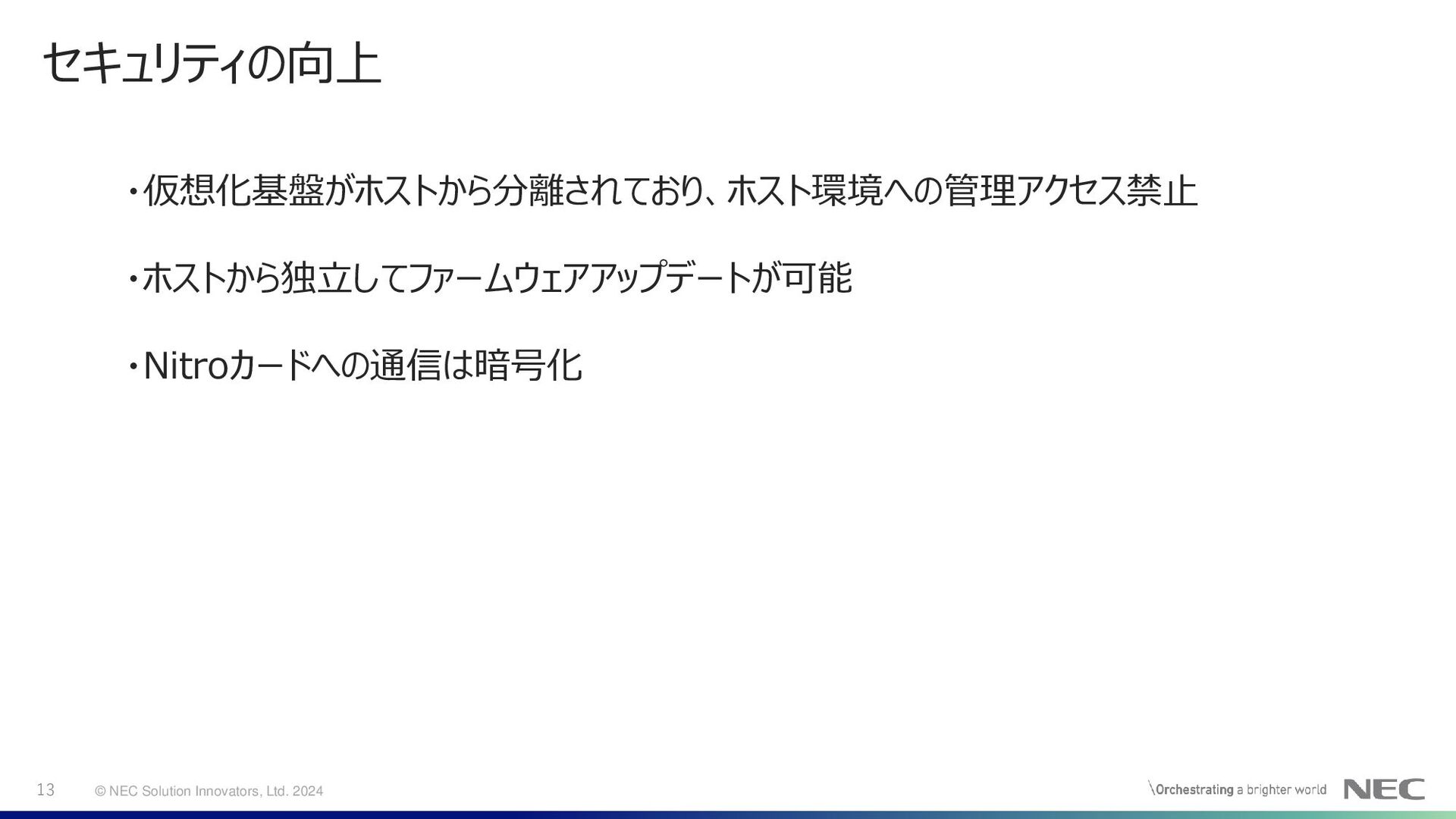

13. © NEC Solution Innovators, Ltd. 2024 13 セキュリティの向上 ・仮想化基盤がホストから分離されており、ホスト環境への管理アクセス禁止 ・ホストから独立してファームウェアアップデートが可能 ・Nitroカードへの通信は暗号化

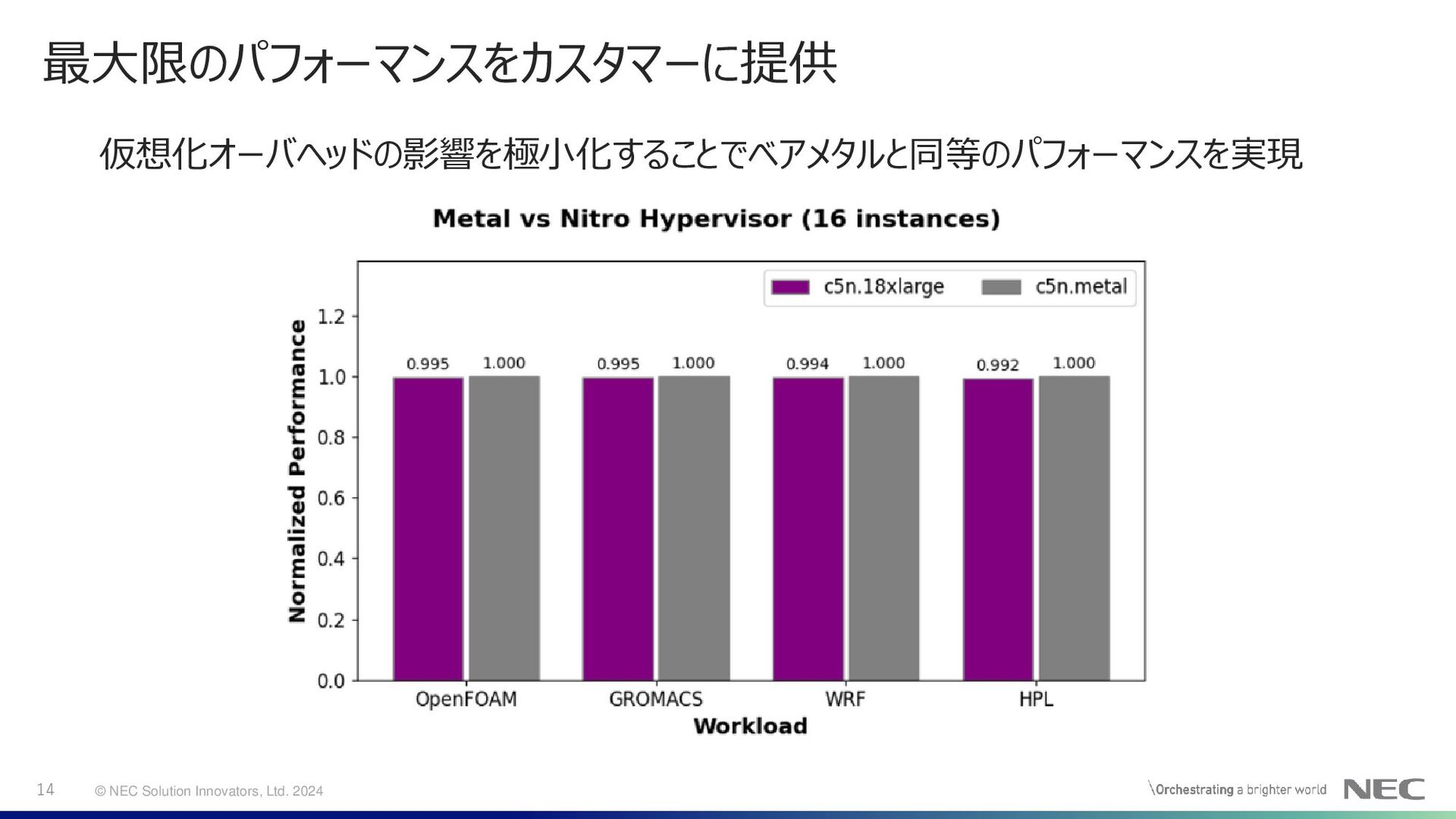

14. © NEC Solution Innovators, Ltd. 2024 14 最大限のパフォーマンスをカスタマーに提供 仮想化オーバヘッドの影響を極小化することでベアメタルと同等のパフォーマンスを実現

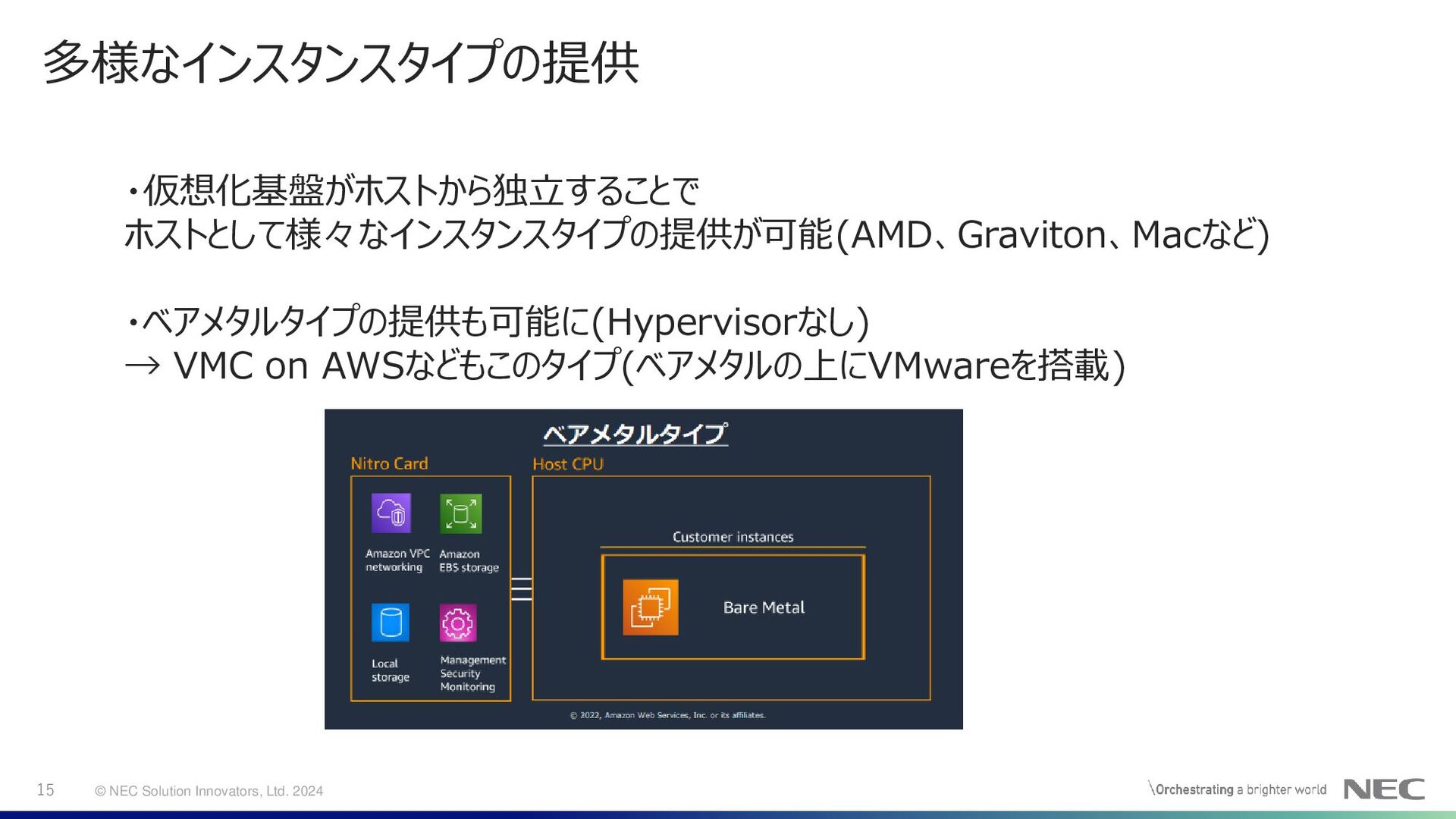

15. © NEC Solution Innovators, Ltd. 2024 15 多様なインスタンスタイプの提供 ・仮想化基盤がホストから独立することで ホストとして様々なインスタンスタイプの提供が可能(AMD、Graviton、Macなど) ・ベアメタルタイプの提供も可能に(Hypervisorなし) → VMC on AWSなどもこのタイプ(ベアメタルの上にVMwareを搭載)

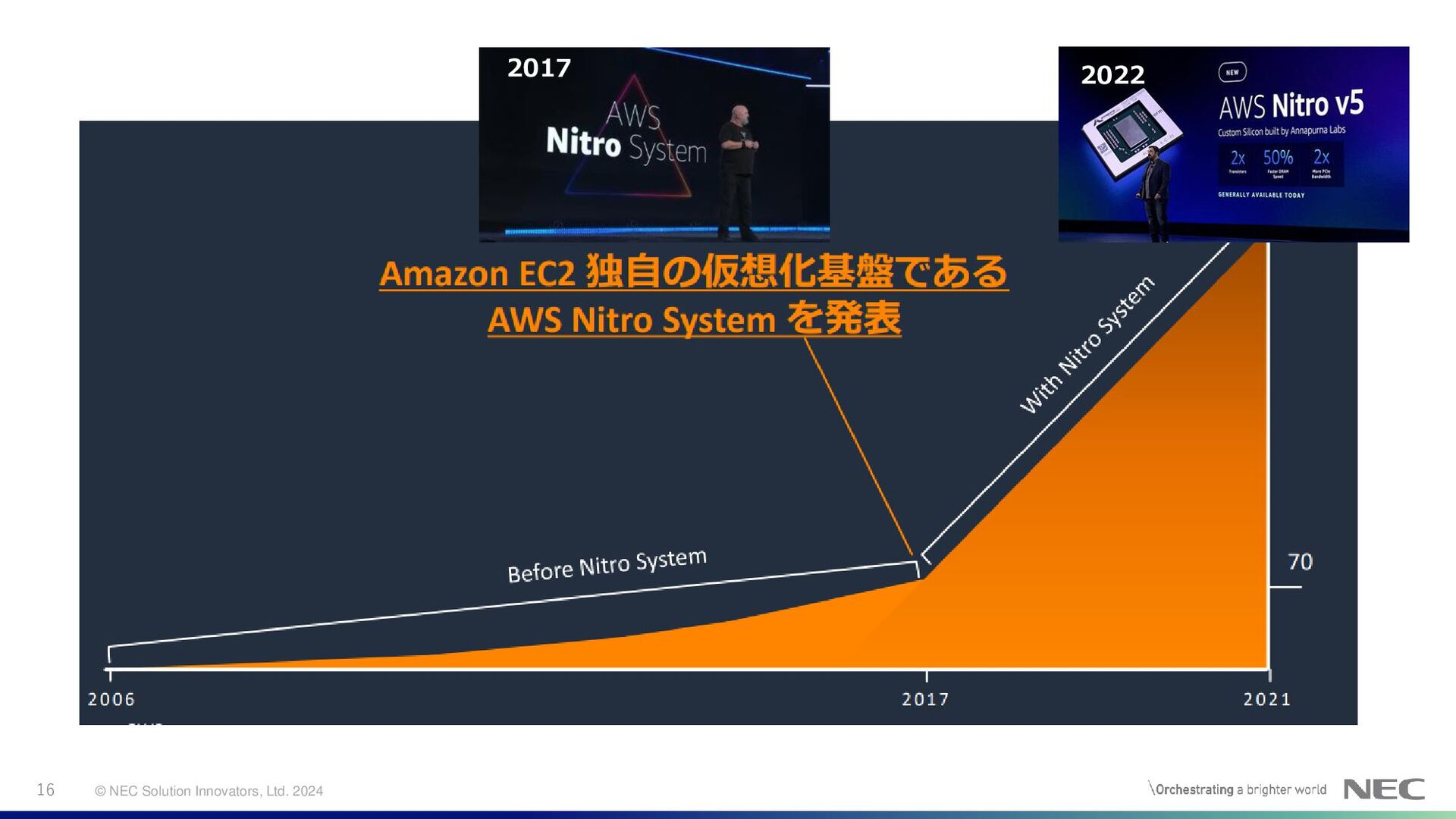

16. © NEC Solution Innovators, Ltd. 2024 16 2022 2017

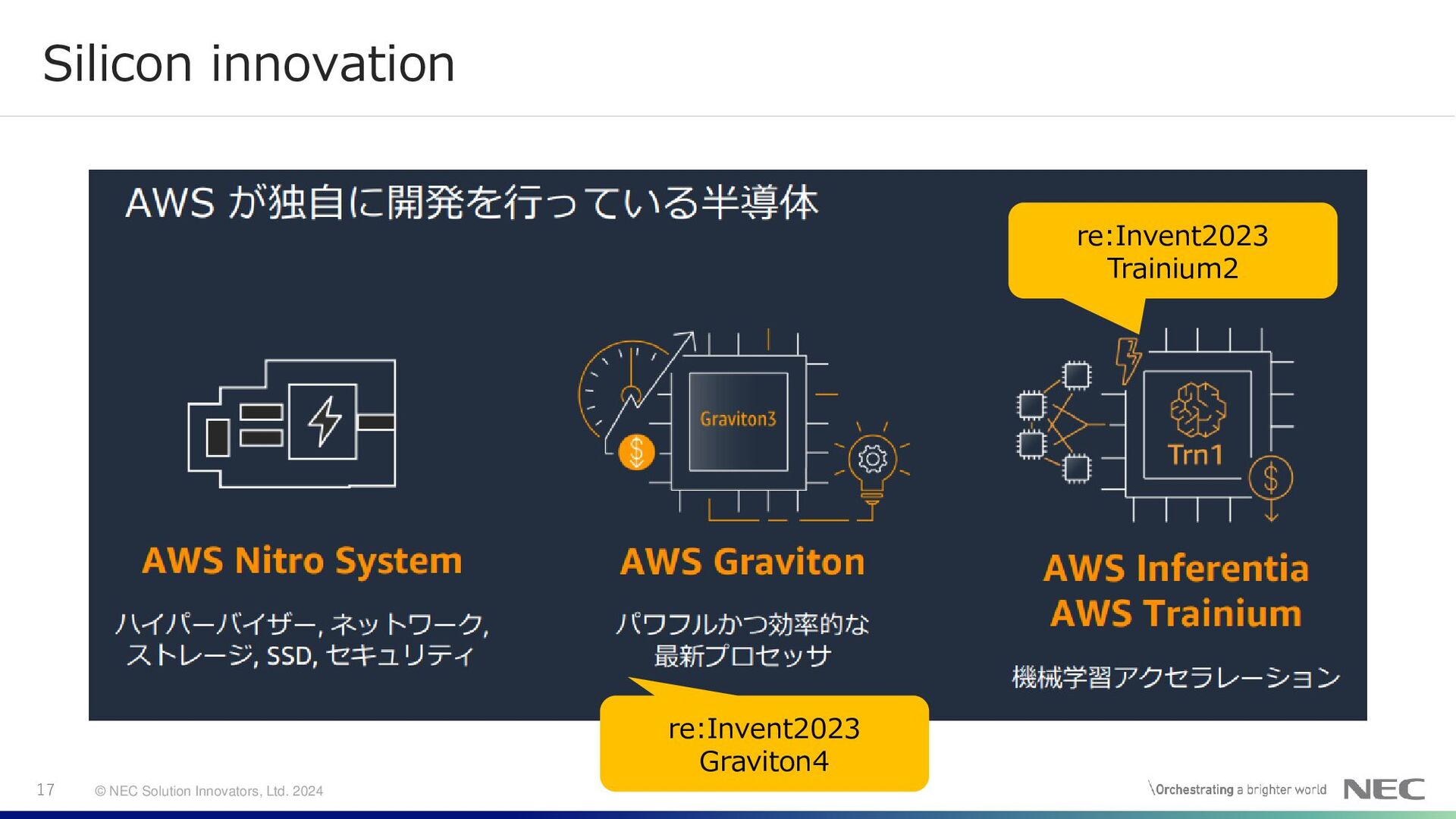

17. © NEC Solution Innovators, Ltd. 2024 17 Silicon innovation re:Invent2023 Graviton4 re:Invent2023 Trainium2

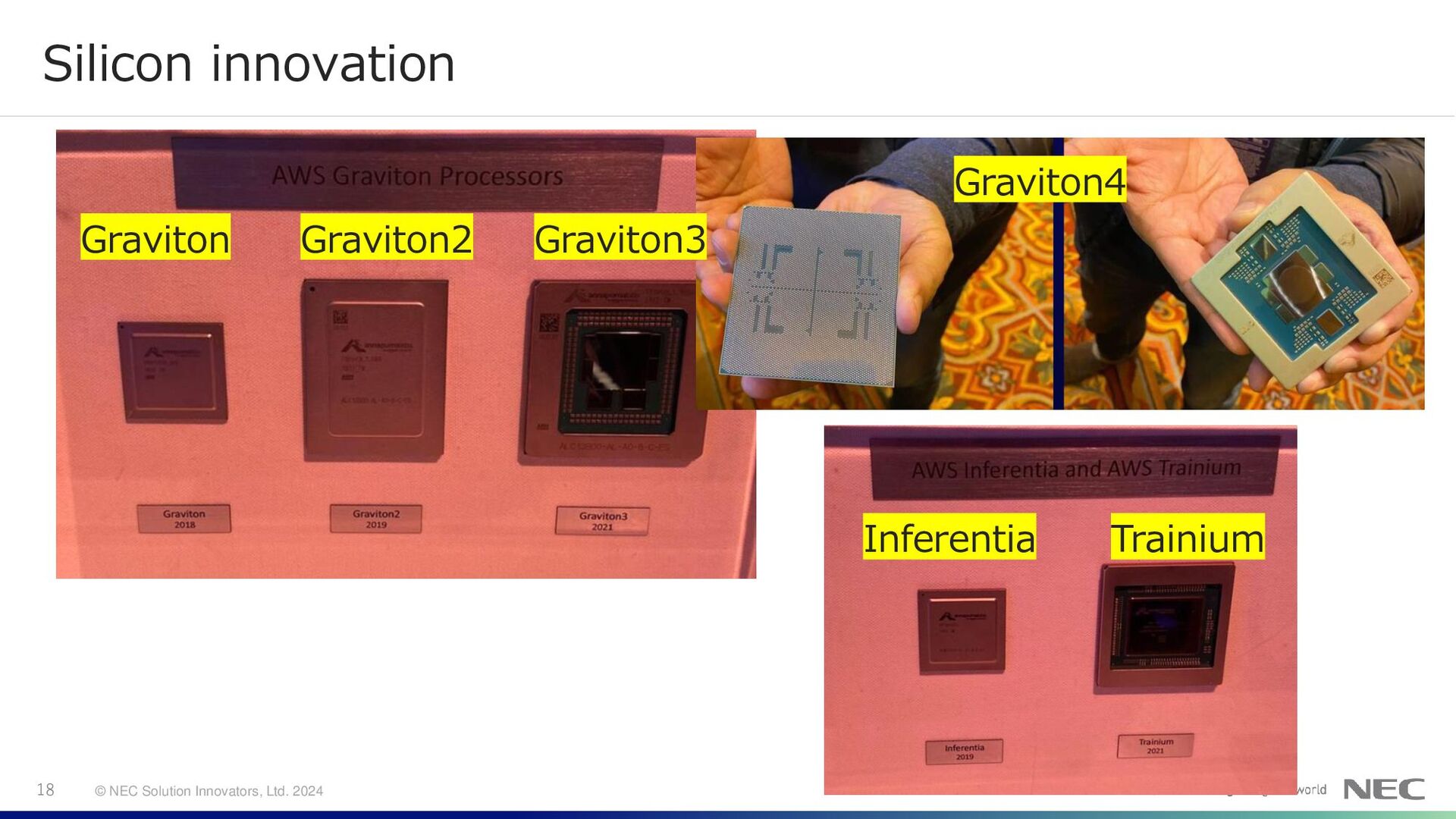

18. © NEC Solution Innovators, Ltd. 2024 18 Silicon innovation Graviton Graviton2 Graviton3 Graviton4 Inferentia Trainium
19. © NEC Solution Innovators, Ltd. 2024 19 Amazon EC2を支える仮想化基盤 Nitro Systemにより 高セキュリティ、高パフォーマンス、高イノベーションを実現 AWS シリコンイノベーションとして、汎用のみならず、機械学習 というビジネスを拡大するために専用のチップを独自開発 クラウドの進化をハード視点で見てみるもの非常に面白い まとめ
