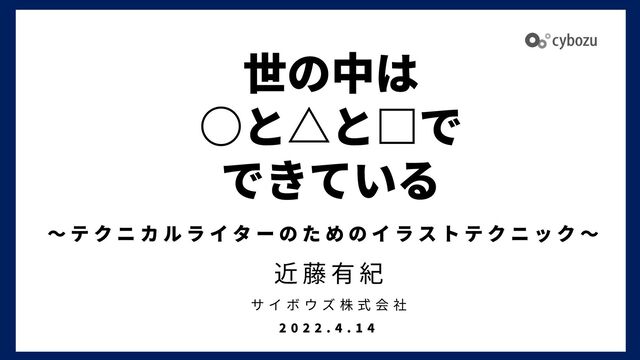

  1. 世の中は ◦と△と□で できている 〜 テ ク ニ カ ル ラ

    イ タ ー の た め の イ ラ ス ト テ ク ニ ッ ク 〜 近 藤 有 紀 2 0 2 2 . 4 . 1 4 サ イ ボ ウ ズ 株 式 会 社
  2. は じ め に テキストだけではなく、図解を取り入れることはとても重要 文字だけで無理矢理表現しようとすると混乱の元になることがある イラスト入れることでテキスト以上の情報を伝えることができる

  3. →根拠もなくフリーダムで描こうとしていませんか? は じ め に だけどイラストを描きたくても、イラストって難しそうと思っ てしまう

  4. だけどイラストを描きたくても、イラストって難しそうと思っ てしまう は じ め に →ちょっとした観察とコツでだれでもイラストを 描けるようになる!

  5. ほんの少しでもいいから「描いてみようかな」という気持ち になれることを目指す そのための、かんたんなテクニックをご紹介します! こ の セ ッ シ ョ ン

    の ゴ ー ル
  6. テクニカルライターで、図解を入れたいんだけど、イラストに苦手 意識を持っている人 →次の人には、わたし向けじゃないかな…と思うかもしれない • 自分でイラストを描いてる • イラストはデザイナーに任せている、だから大丈夫! 想 定 す

    る タ ー ゲ ッ ト
  7. テクニカルライターで、図解を入れたいんだけど、イラストに苦手 意識を持っている人 →次の人には、わたし向けじゃないかな…と思うかもしれない • 自分でイラストを描いてる • イラストはデザイナーに任せている、だから大丈夫! 想 定 す

    る タ ー ゲ ッ ト →ちょっとまったぁ!
  8. イラストはデザイナー だけの仕事じゃない デザイナーに依頼する場合でも、文章や言葉だけで相手にイメージを 伝えるのは難しい →簡単でいいから、自分で作ったラフなどがあると デザインを受ける側は、とてもやりやすい

  9. 本 日 学 ぶ イ ラ ス ト イラストはたくさんの種類がある ドキュメントで使われる代表的なイラストは二つ

  10. 本 日 学 ぶ イ ラ ス ト 人・モノなど

  11. 本 日 学 ぶ イ ラ ス ト 概念図

  12. 本 日 学 ぶ イ ラ ス ト 人・モノなど 概念図

  13. 自己紹介

  14. テクニカルイラストレーター / テクニカルライター ゲーム大好き、刀大好き、食べるの大好き サイボウズには2011年入社 職歴は、情シス、社内ヘルプデスク、Webデザイナー、イラストレーターなど サ イ ボ ウ

    ズ 株 式 会 社 テ ク ニ カ ル コ ミ ュ ニ ケ ー シ ョ ン チ ー ム 近 藤 有 紀
  15. 中小企業グループウェア 業務アプリ作成プラットフォーム 大企業向けグループウェア メール共有システム 73,000社以上 24,000社以上 6,400社以上 12,000社以上 グループウェアの開発・販売、チームワーク研修など サ

    イ ボ ウ ズ
  16. 大企業向けグループウェア 業務アプリ作成プラットフォーム 24,000社以上 6,400社以上 中小企業グループウェア 73,000社以上 メール共有システム 12,000社以上 グループウェアの開発・販売、チームワーク研修など サ

    イ ボ ウ ズ
  17. Garoon ヘルプ https://jp.cybozu.help/g/ja/

  18. ヘルプのドキュメント管理についてなど、 「Cybozu Inside Out」というブログで発信しています https://blog.cybozu.io/archive/category/テクニカルライティング

  19. イラストの実績

  20. None
  21. 本題

  22. 世の中に存在するものは だいたい ◦、△、□で描ける

  23. ど う い う こ と ?

  24. ほ と ん ど 〇 楕円 楕円 楕円 楕円 楕円

    楕円 円弧
  25. 観察してみよう

  26. ノ ー ト パ ソ コ ン ポ イ ン

    ト : 自分が描きたいもののどこに、 〇、△、□があるのかをしっ かり見る
  27. □ で 描 け そ う ノ ー ト パ

    ソ コ ン
  28. ノ ー ト パ ソ コ ン 完 成

  29. 不 思 議 な 形 を し て い る

    E n t e r キ ー
  30. 三つの図形で描ききるのが 難しいなら、+αで何か足 したり、逆に引いたりする E n t e r キ ー

    ポ イ ン ト :
  31. E n t e r キ ー □ と □

    で 描 け そ う
  32. Enter E n t e r キ ー 完 成

  33. 描きたい図形を、とりえず〇と△と□ だけ できないか、観察する それだけでは難しいと思ったら、さらに複数の図形を足したり、逆に引い たりすればよい →とにかくこの三つの図形以外は排除する ポ イ ン ト

    ま と め
  34. さらに 観察してみよう

  35. 曲線があったりするので、 ちょっと難しそう 〇を駆使して考える マ グ カ ッ プ ポ イ

    ン ト :
  36. マ グ カ ッ プ フ チ : 〇 で

    描 け そ う
  37. マ グ カ ッ プ フ チ :

  38. ある一定の場所までは同一の 横幅だが底に向かって幅が どんどん狭くなっている あと、底が丸い マ グ カ ッ プ 本

    体 :
  39. マ グ カ ッ プ □ と 〇 で 描

    け そ う 本 体 :
  40. 図形を重ねる マ グ カ ッ プ 本 体 :

  41. マ グ カ ッ プ 本 体 : 不要な線を消す

  42. マ グ カ ッ プ 本 体 :

  43. ハンドルの外側と内側に 2つの曲線があることがわかる マ グ カ ッ プ ハ ン ド

    ル :
  44. マ グ カ ッ プ ハ ン ド ル :

    〇 で 描 け そ う
  45. マ グ カ ッ プ ハ ン ド ル :

    図形を重ねる
  46. マ グ カ ッ プ ハ ン ド ル :

    半分消す
  47. マ グ カ ッ プ ハ ン ド ル :

  48. マ グ カ ッ プ 3つのパーツを組み合わせる

  49. マ グ カ ッ プ 完 成

  50. 3つの図形の 特徴

  51. 四 角 横幅、または高さが一定に決まっている図形を描くのに適している 角度を変えるとひし形になったり、形を変えると台形、平行四辺形に できる 無機質で硬いものを描くのに重宝

  52. 丸 曲線、丸みのあるものを描くのに適している 人や動物など、柔らかい暖かい印象のものなどを描くのによく使う

  53. 三 角 とがった、鋭い先端があるものを書くのに適している 注意、危険などをイメージしやすい 四角形の角度を変えても鋭利な形になるので、この三つの図形の中で は一番出番が少ない

  54. →3つの図形をうまく使って描こう

  55. なぜ、この方法で 描くのか?

  56. 描 き や す い 図形を描く機能は、標準で搭載されているアプリケーションなど、 比較的何にでも提供されているので、練習がしやすい 手書きの場合でも、◦、△、□は描きやすい →描く人の環境を選ばない

  57. 単 純 化 し や す い イラストを細部まで描くと、余計なノイズが生まれ、誤解される 描いても意味のないものは省く →細部を省いて、イラストを単純化するのであれば、

    あらかじめ◦△□で描くと、細かい部分を省く作業 などがないので理にかなっている
  58. 複 雑 な も の は 複 雑 な ま

    ま 表 現 し な く て い い
  59. ユ ー ザ ー

  60. 服のシワや髪の毛など、必要で はない情報を認識してしまう ユ ー ザ ー

  61. どちらもユーザーであることは 認識できるので、単純化した ユーザーを描いたので十分伝わる ユ ー ザ ー

  62. None
  63. None
  64. None
  65. →イラストによっては性別や年代などを、明確に表 現する必要があるが、そうでない場合は、細かい描 写は排除しよう 複雑なものは 複雑なまま 表現しなくていい

  66. ◦、△、□だけで 複雑なものを 描いてみた

  67. ブ ル ド ー ザ ー

  68. 分 解

  69. プ リ ン タ ー

  70. 分 解

  71. →複雑な形状ものでも単純化したイラストで十分伝わる

  72. そ の う ち こ れ が 描 け ま

  73. 世の中って 本当に ◦と△と□で できている!

  74. 本日のまとめ

  75.  ◦ 、 △ 、 □ を 見 つ け

    よ う  一 度 で 描 け な い 場 合 は 、 複 数 の 図 形 を 組 み 合 わ せ よ う  単 純 化 し よ う  三 つ の 図 形 だ け で 描 こ う
  76. い か が で し た か ? ほんの少しでもいいから「描いてみようかな」という気持ちに なりましたか?

    明日から原稿の横にそっとあなたのイラストを添えてくると嬉しい です
  77. https://blog.cybozu.io/archive/category/テクニカルライティング Cybozu Inside Out

  78. https://jp.cybozu.help/g/ja/video.html Garoon ヘルプ「動画で学ぶ」
