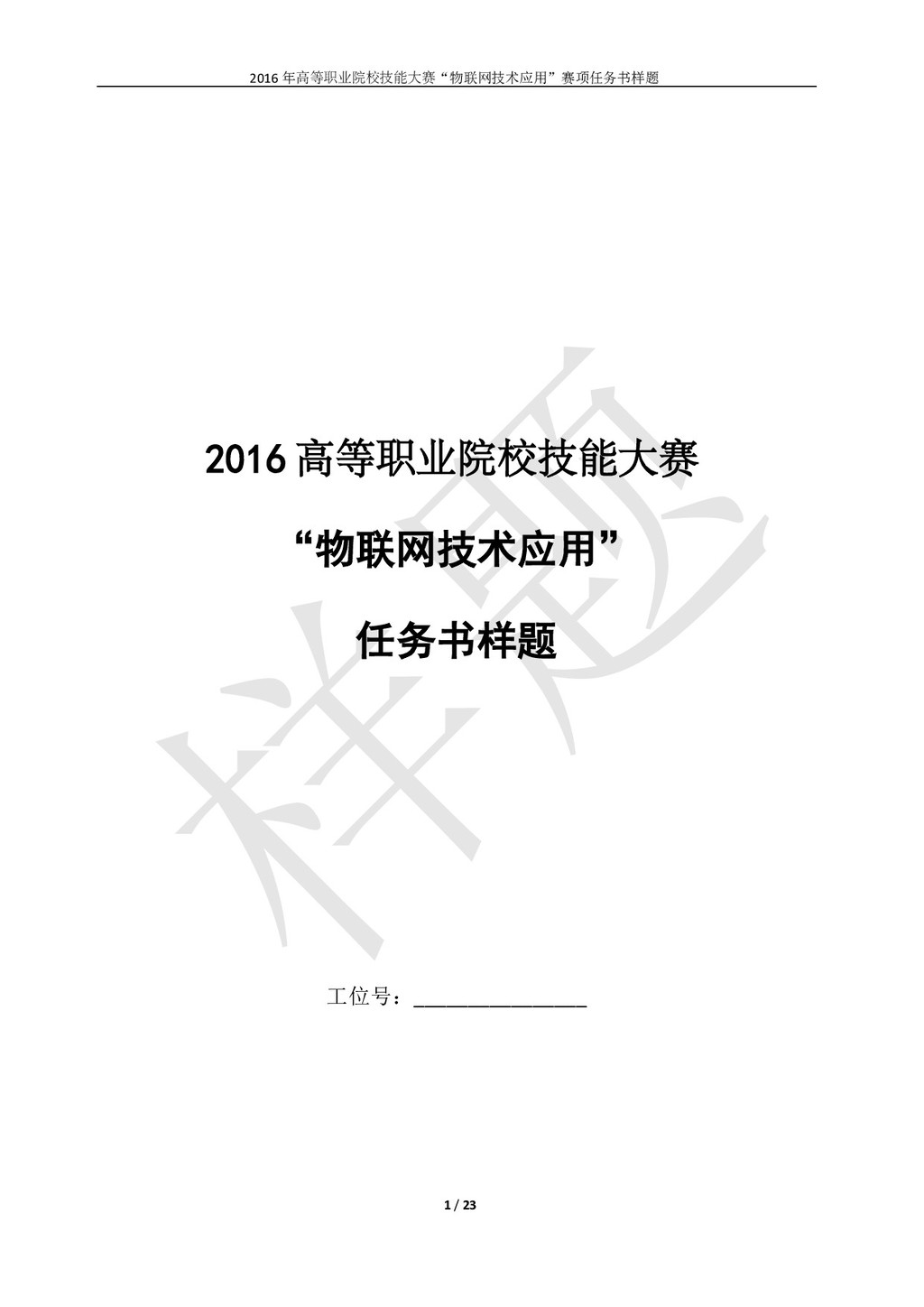

1. 2016 年高等职业院校技能大赛“物联网技术应用”赛项任务书样题 1 / 23 2016 高等职业院校技能大赛 “物联网技术应用” 任务书样题 工位号：________________

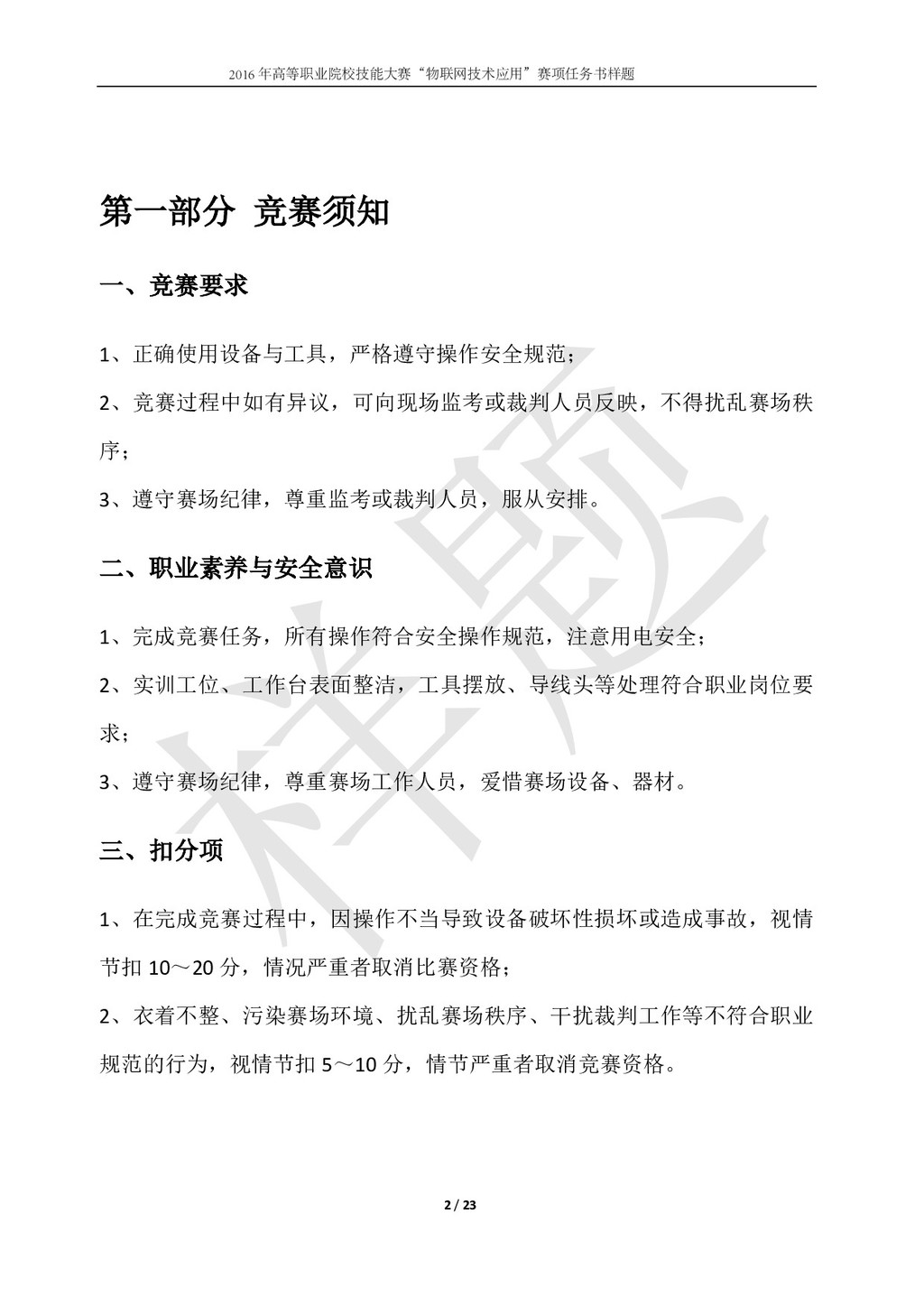

2. 2016 年高等职业院校技能大赛“物联网技术应用”赛项任务书样题 2 / 23 第一部分 竞赛须知 一、竞赛要求 1、正确使用设备与工具，严格遵守操作安全规范； 2、竞赛过程中如有异议，可向现场监考或裁判人员反映，不得扰乱赛场秩 序； 3、遵守赛场纪律，尊重监考或裁判人员，服从安排。 二、职业素养与安全意识 1、完成竞赛任务，所有操作符合安全操作规范，注意用电安全； 2、实训工位、工作台表面整洁，工具摆放、导线头等处理符合职业岗位要 求； 3、遵守赛场纪律，尊重赛场工作人员，爱惜赛场设备、器材。 三、扣分项 1、在完成竞赛过程中，因操作不当导致设备破坏性损坏或造成事故，视情 节扣 10～20 分，情况严重者取消比赛资格； 2、衣着不整、污染赛场环境、扰乱赛场秩序、干扰裁判工作等不符合职业 规范的行为，视情节扣 5～10 分，情节严重者取消竞赛资格。

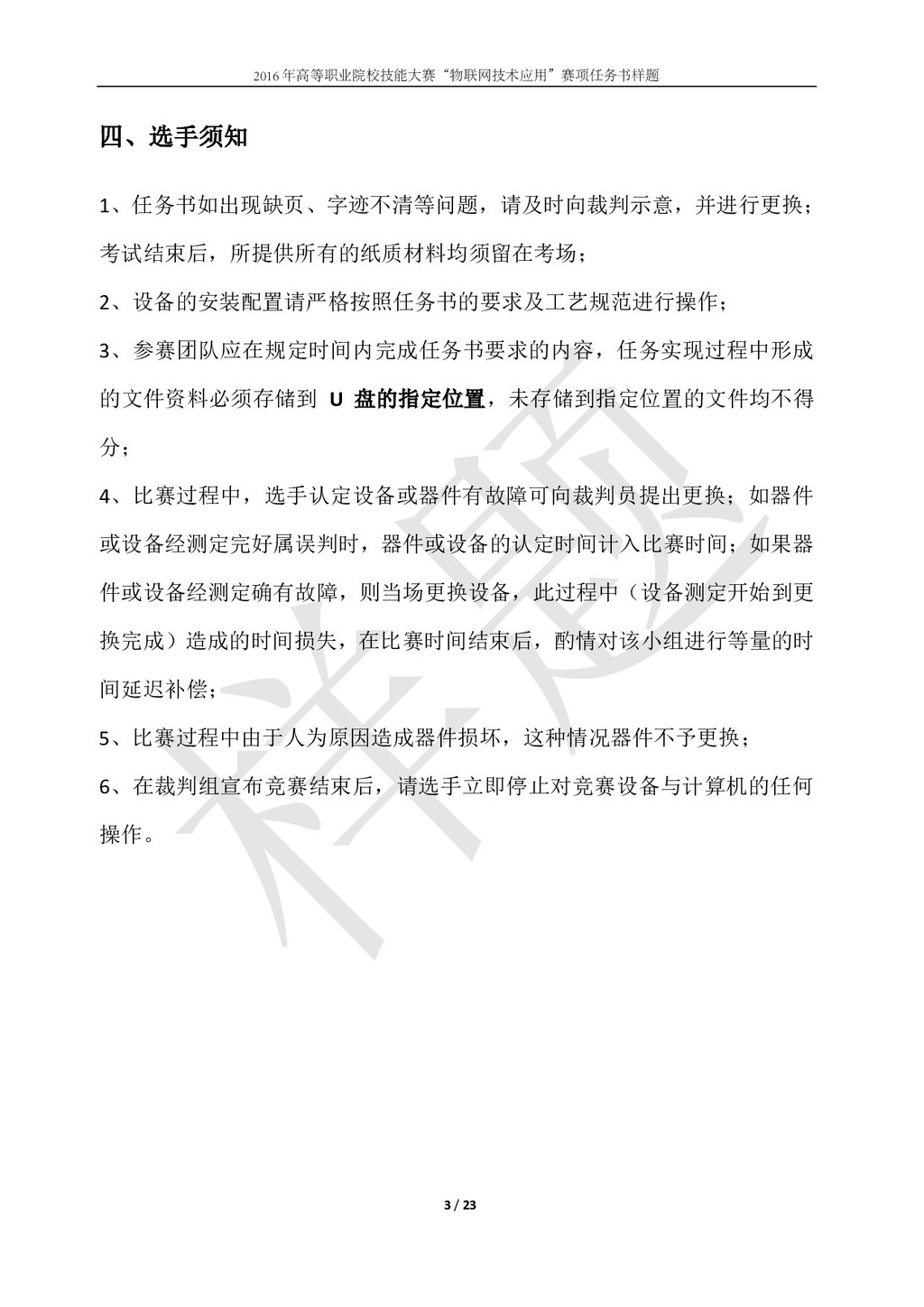

3. 2016 年高等职业院校技能大赛“物联网技术应用”赛项任务书样题 3 / 23 四、选手须知 1、任务书如出现缺页、字迹不清等问题，请及时向裁判示意，并进行更换； 考试结束后，所提供所有的纸质材料均须留在考场； 2、设备的安装配置请严格按照任务书的要求及工艺规范进行操作； 3、参赛团队应在规定时间内完成任务书要求的内容，任务实现过程中形成 的文件资料必须存储到 U 盘的指定位置，未存储到指定位置的文件均不得 分； 4、比赛过程中，选手认定设备或器件有故障可向裁判员提出更换；如器件 或设备经测定完好属误判时，器件或设备的认定时间计入比赛时间；如果器 件或设备经测定确有故障，则当场更换设备，此过程中（设备测定开始到更 换完成）造成的时间损失，在比赛时间结束后，酌情对该小组进行等量的时 间延迟补偿； 5、比赛过程中由于人为原因造成器件损坏，这种情况器件不予更换； 6、在裁判组宣布竞赛结束后，请选手立即停止对竞赛设备与计算机的任何 操作。

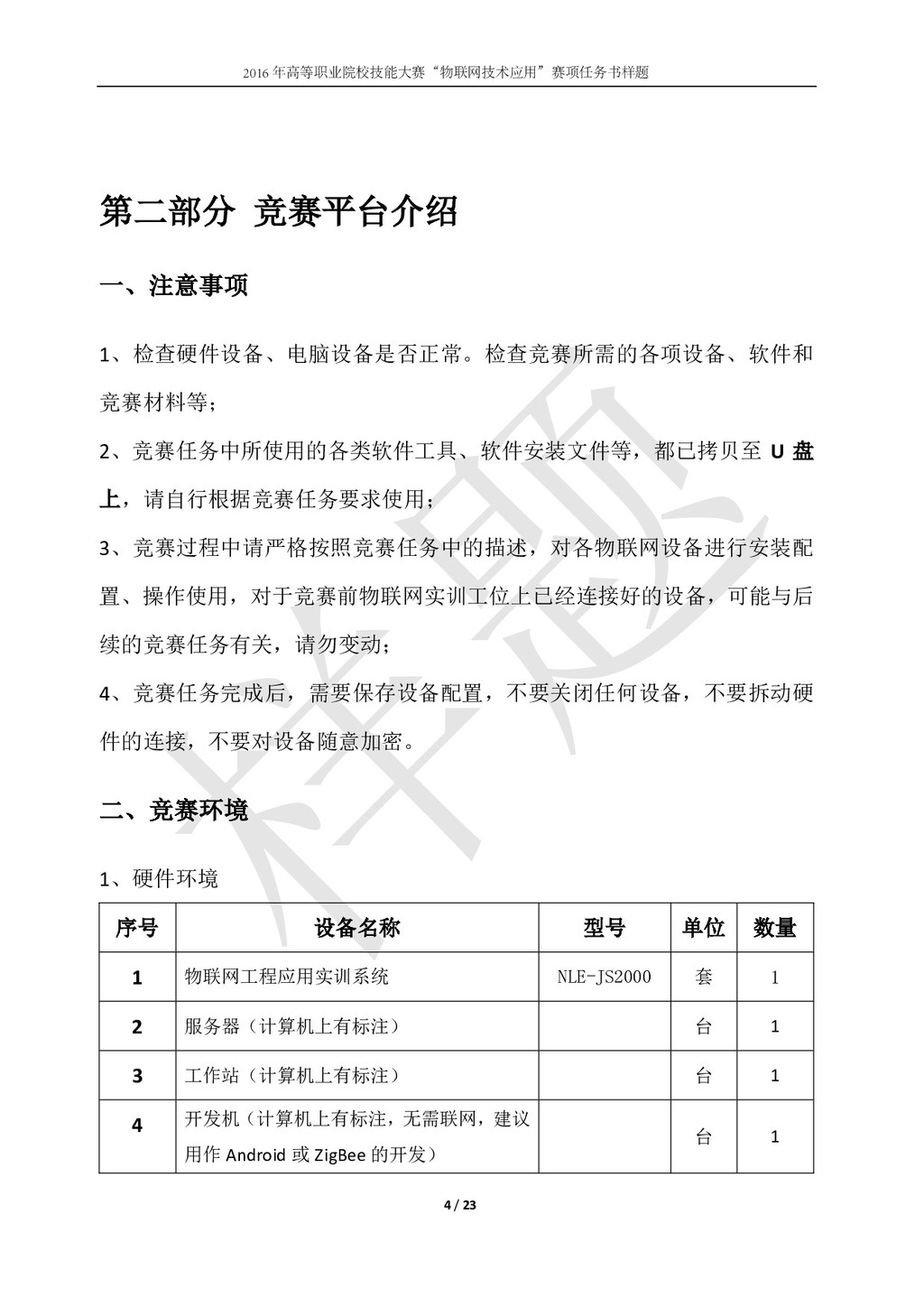

4. 2016 年高等职业院校技能大赛“物联网技术应用”赛项任务书样题 4 / 23 第二部分 竞赛平台介绍 一、注意事项 1、检查硬件设备、电脑设备是否正常。检查竞赛所需的各项设备、软件和 竞赛材料等； 2、竞赛任务中所使用的各类软件工具、软件安装文件等，都已拷贝至 U 盘 上，请自行根据竞赛任务要求使用； 3、竞赛过程中请严格按照竞赛任务中的描述，对各物联网设备进行安装配 置、操作使用，对于竞赛前物联网实训工位上已经连接好的设备，可能与后 续的竞赛任务有关，请勿变动； 4、竞赛任务完成后，需要保存设备配置，不要关闭任何设备，不要拆动硬 件的连接，不要对设备随意加密。 二、竞赛环境 1、硬件环境 序号 设备名称 型号 单位 数量 1 物联网工程应用实训系统 NLE-JS2000 套 1 2 服务器（计算机上有标注） 台 1 3 工作站（计算机上有标注） 台 1 4 开发机（计算机上有标注，无需联网，建议 用作 Android 或 ZigBee 的开发） 台 1

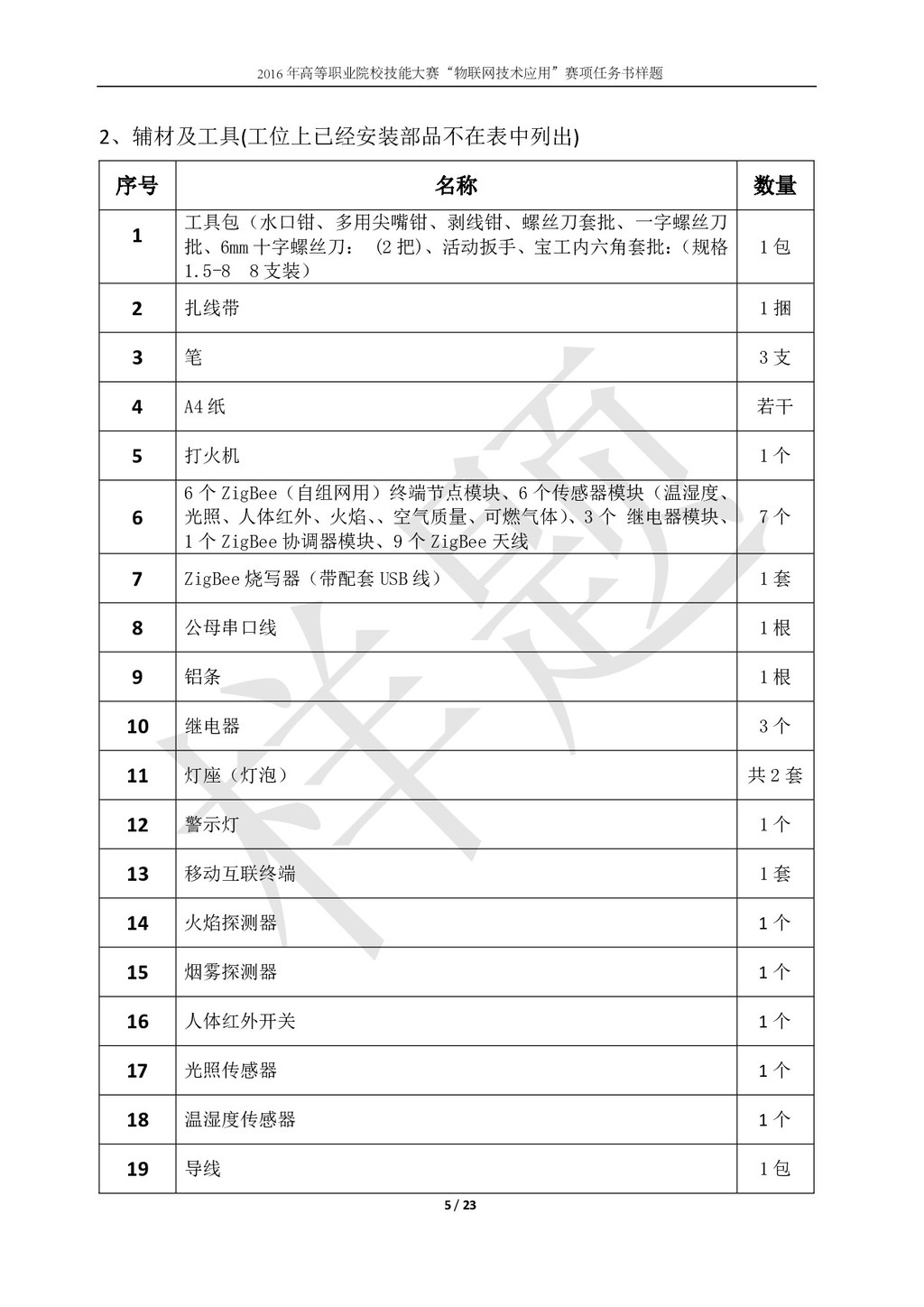

5. 5 / 23 2、辅材及工具(工位上已经安装部品不在表中列出) 序号 名称 数量 1 工具包（水口钳、多用尖嘴钳、剥线钳、螺丝刀套批、一字螺丝刀 批、6mm 十字螺丝刀： (2 把)、活动扳手、宝工内六角套批： （规格 1.5-8 8 支装） 1 包 2 扎线带 1 捆 3 笔 3 支 4 A4 纸 若干 5 打火机 1 个 6 6 个 ZigBee（自组网用）终端节点模块、6 个传感器模块（温湿度、 光照、人体红外、火焰、 、空气质量、可燃气体） 、3 个 继电器模块、 1 个 ZigBee 协调器模块、9 个 ZigBee 天线 7 个 7 ZigBee 烧写器（带配套 USB 线） 1 套 8 公母串口线 1 根 9 铝条 1 根 10 继电器 3 个 11 灯座（灯泡） 共 2 套 12 警示灯 1 个 13 移动互联终端 1 套 14 火焰探测器 1 个 15 烟雾探测器 1 个 16 人体红外开关 1 个 17 光照传感器 1 个 18 温湿度传感器 1 个 19 导线 1 包 2016 年高等职业院校技能大赛“物联网技术应用”赛项任务书样题

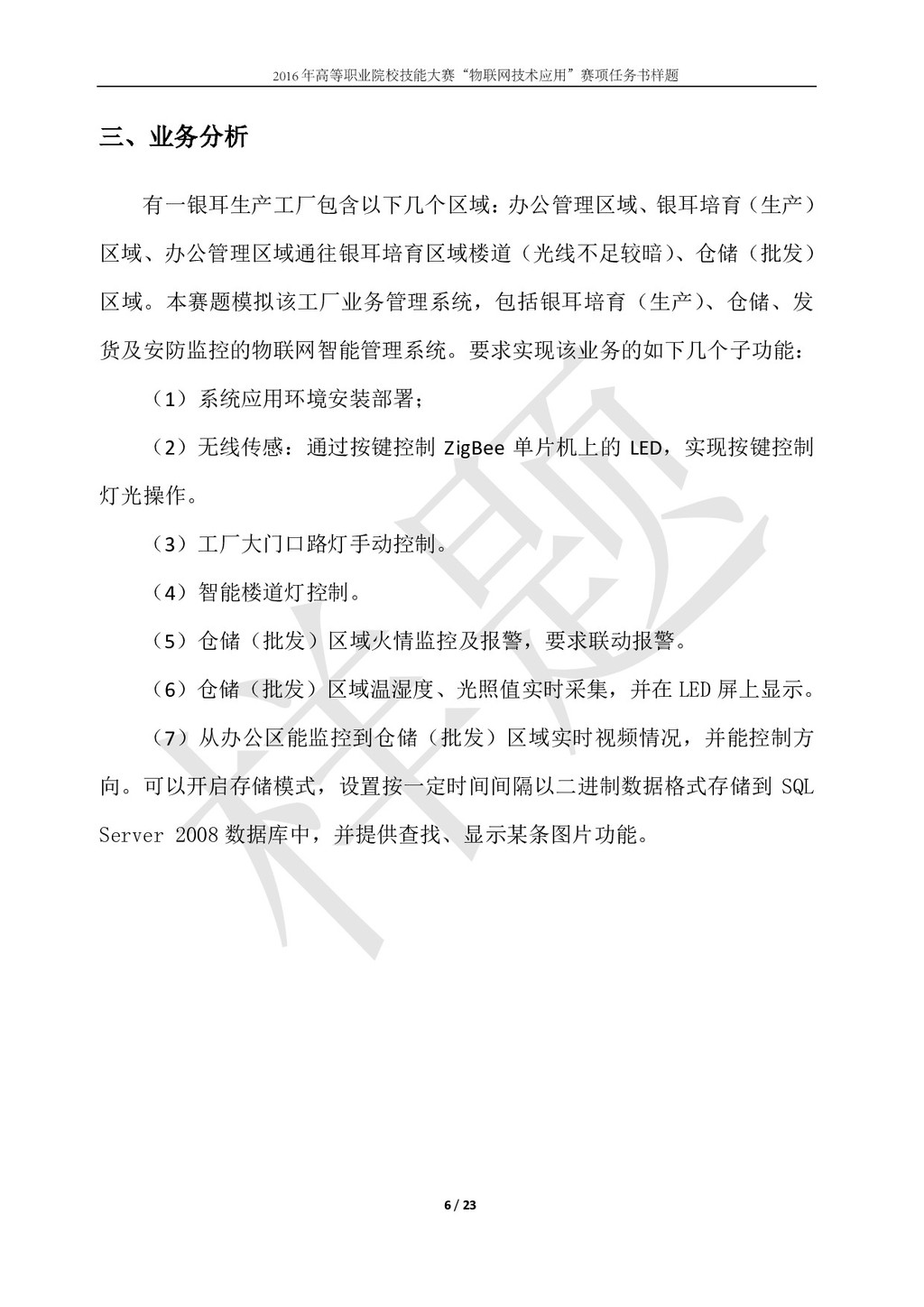

6. 6 / 23 三、业务分析 有一银耳生产工厂包含以下几个区域：办公管理区域、银耳培育（生产） 区域、办公管理区域通往银耳培育区域楼道（光线不足较暗） 、仓储（批发） 区域。本赛题模拟该工厂业务管理系统，包括银耳培育（生产） 、仓储、发 货及安防监控的物联网智能管理系统。要求实现该业务的如下几个子功能： （1）系统应用环境安装部署； （2）无线传感：通过按键控制 ZigBee 单片机上的 LED，实现按键控制 灯光操作。 （3）工厂大门口路灯手动控制。 （4）智能楼道灯控制。 （5）仓储（批发）区域火情监控及报警，要求联动报警。 （6）仓储（批发）区域温湿度、光照值实时采集，并在 LED 屏上显示。 （7）从办公区能监控到仓储（批发）区域实时视频情况，并能控制方 向。可以开启存储模式，设置按一定时间间隔以二进制数据格式存储到 SQL Server 2008 数据库中，并提供查找、显示某条图片功能。 2016 年高等职业院校技能大赛“物联网技术应用”赛项任务书样题

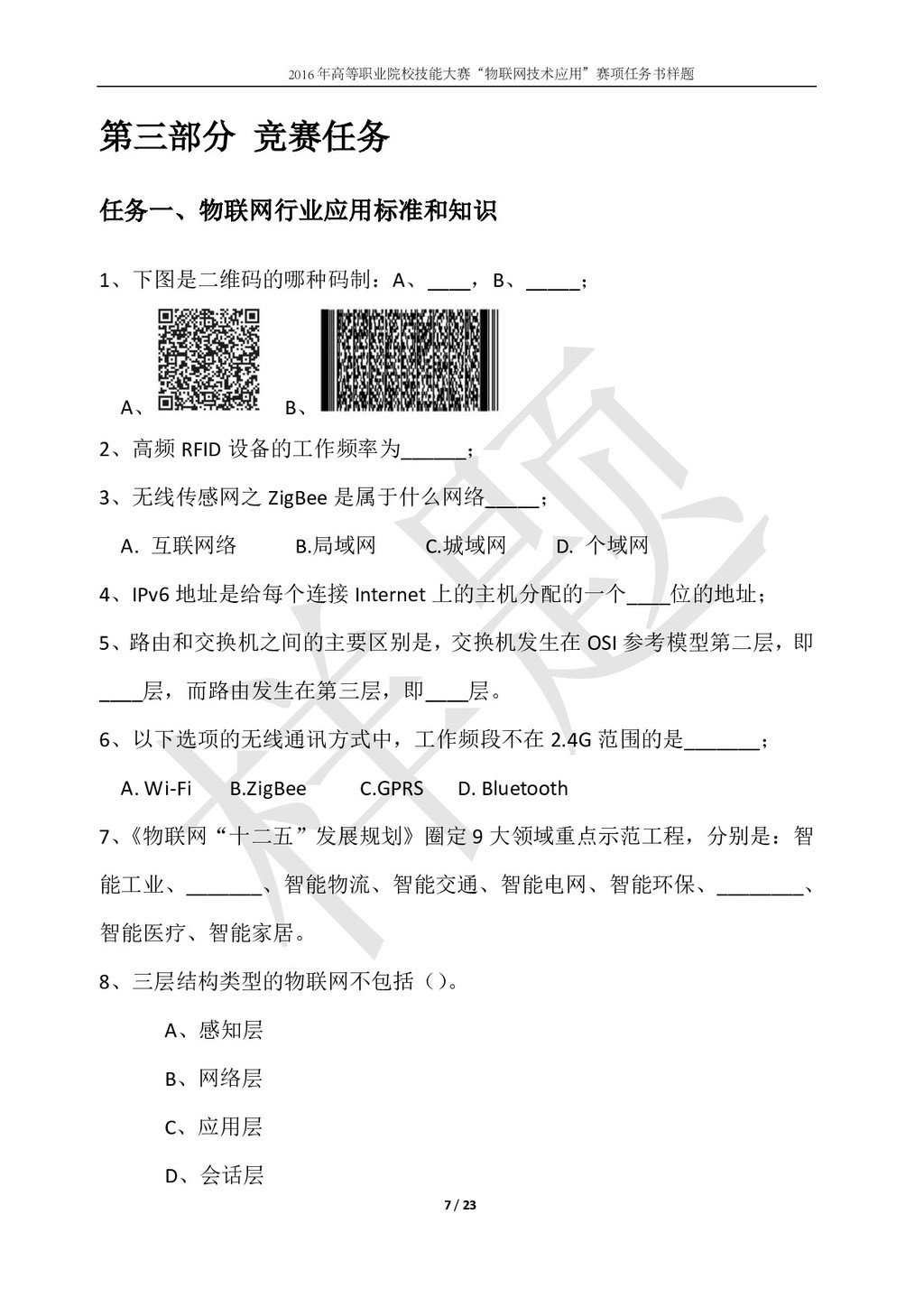

7. 7 / 23 第三部分 竞赛任务 任务一、物联网行业应用标准和知识 1、下图是二维码的哪种码制：A、____，B、_____； A、 B、 2、高频 RFID 设备的工作频率为______； 3、无线传感网之 ZigBee 是属于什么网络_____； A. 互联网络 B.局域网 C.城域网 D. 个域网 4、IPv6 地址是给每个连接 Internet 上的主机分配的一个____位的地址； 5、路由和交换机之间的主要区别是，交换机发生在 OSI 参考模型第二层，即 ____层，而路由发生在第三层，即____层。 6、以下选项的无线通讯方式中，工作频段不在 2.4G 范围的是_______； A. Wi-Fi B.ZigBee C.GPRS D. Bluetooth 7、 《物联网“十二五”发展规划》圈定 9 大领域重点示范工程，分别是：智 能工业、_______、智能物流、智能交通、智能电网、智能环保、________、 智能医疗、智能家居。 8、三层结构类型的物联网不包括（） 。 A、感知层 B、网络层 C、应用层 D、会话层 2016 年高等职业院校技能大赛“物联网技术应用”赛项任务书样题

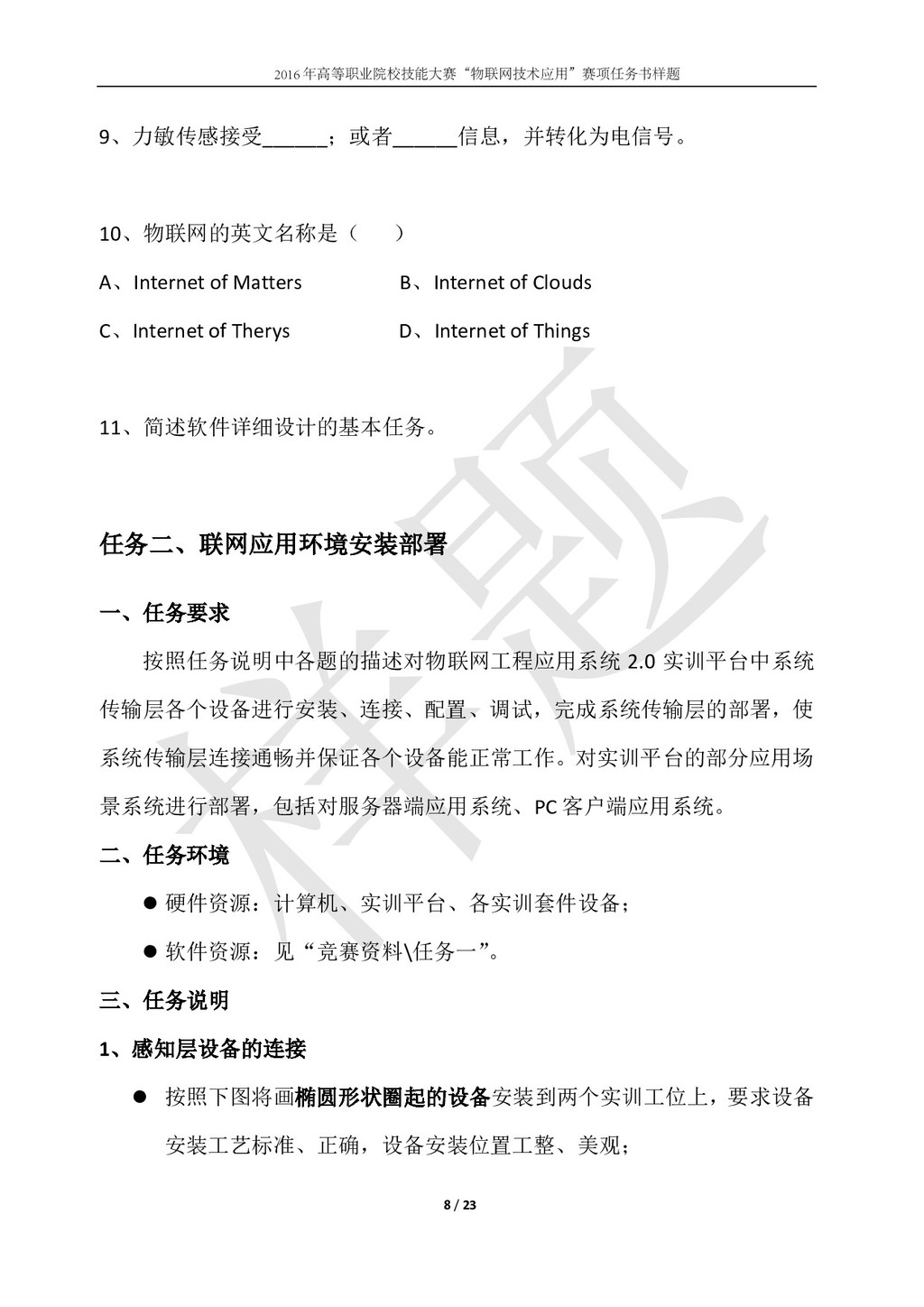

8. 8 / 23 9、力敏传感接受______；或者______信息，并转化为电信号。 10、物联网的英文名称是（ ） A、Internet of Matters B、Internet of Clouds C、Internet of Therys D、Internet of Things 11、简述软件详细设计的基本任务。 任务二、联网应用环境安装部署 一、任务要求 按照任务说明中各题的描述对物联网工程应用系统 2.0 实训平台中系统 传输层各个设备进行安装、连接、配置、调试，完成系统传输层的部署，使 系统传输层连接通畅并保证各个设备能正常工作。对实训平台的部分应用场 景系统进行部署，包括对服务器端应用系统、PC 客户端应用系统。 二、任务环境  硬件资源：计算机、实训平台、各实训套件设备；  软件资源：见“竞赛资料\任务一” 。 三、任务说明 1、感知层设备的连接  按照下图将画椭圆形状圈起的设备安装到两个实训工位上，要求设备 安装工艺标准、正确，设备安装位置工整、美观； 2016 年高等职业院校技能大赛“物联网技术应用”赛项任务书样题

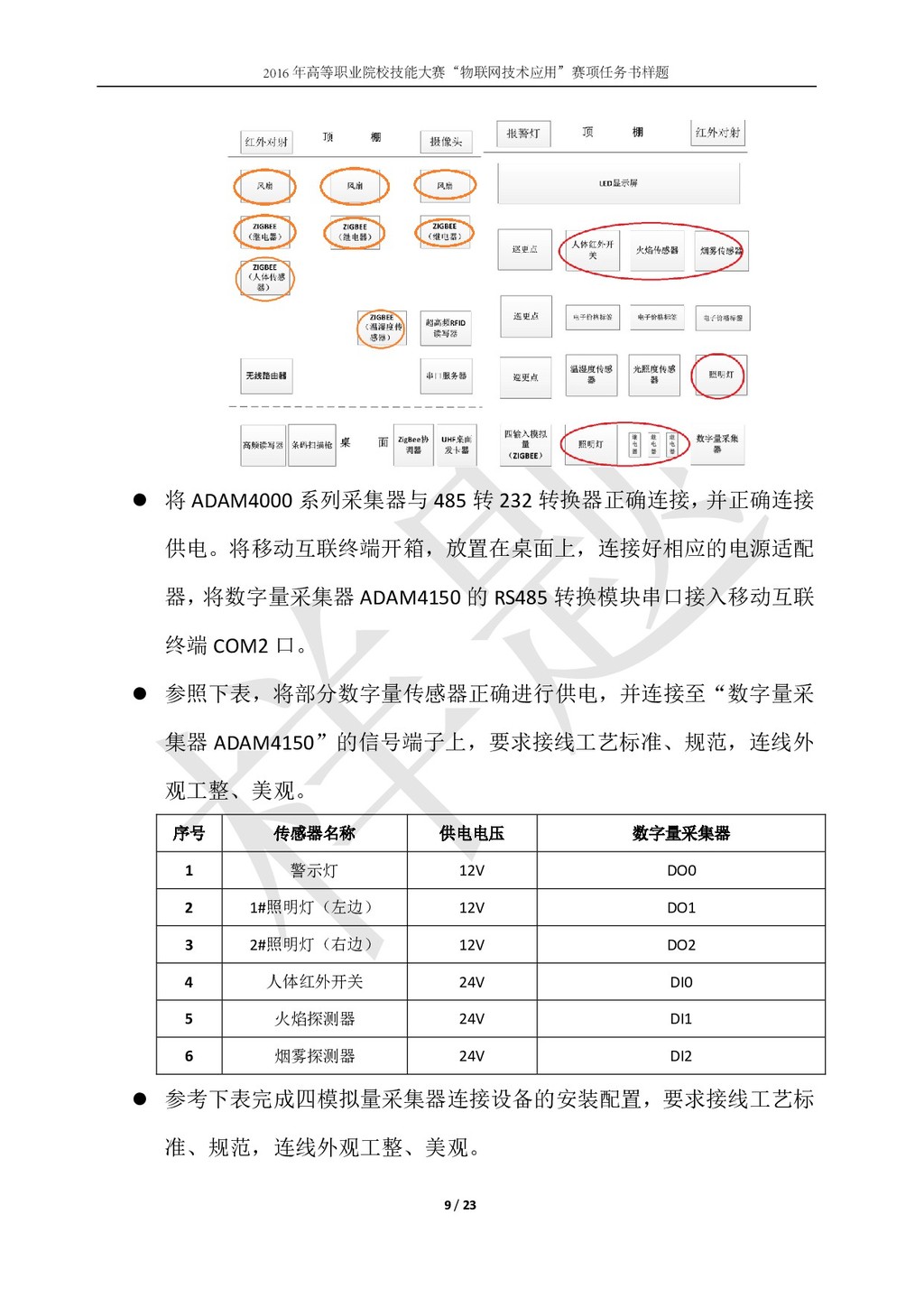

9. 9 / 23  将 ADAM4000 系列采集器与 485 转 232 转换器正确连接， 并正确连接 供电。将移动互联终端开箱，放置在桌面上，连接好相应的电源适配 器， 将数字量采集器 ADAM4150 的 RS485 转换模块串口接入移动互联 终端 COM2 口。  参照下表，将部分数字量传感器正确进行供电，并连接至“数字量采 集器 ADAM4150”的信号端子上，要求接线工艺标准、规范，连线外 观工整、美观。 序号 传感器名称 供电电压 数字量采集器 1 警示灯 12V DO0 2 1#照明灯（左边） 12V DO1 3 2#照明灯（右边） 12V DO2 4 人体红外开关 24V DI0 5 火焰探测器 24V DI1 6 烟雾探测器 24V DI2  参考下表完成四模拟量采集器连接设备的安装配置，要求接线工艺标 准、规范，连线外观工整、美观。 2016 年高等职业院校技能大赛“物联网技术应用”赛项任务书样题

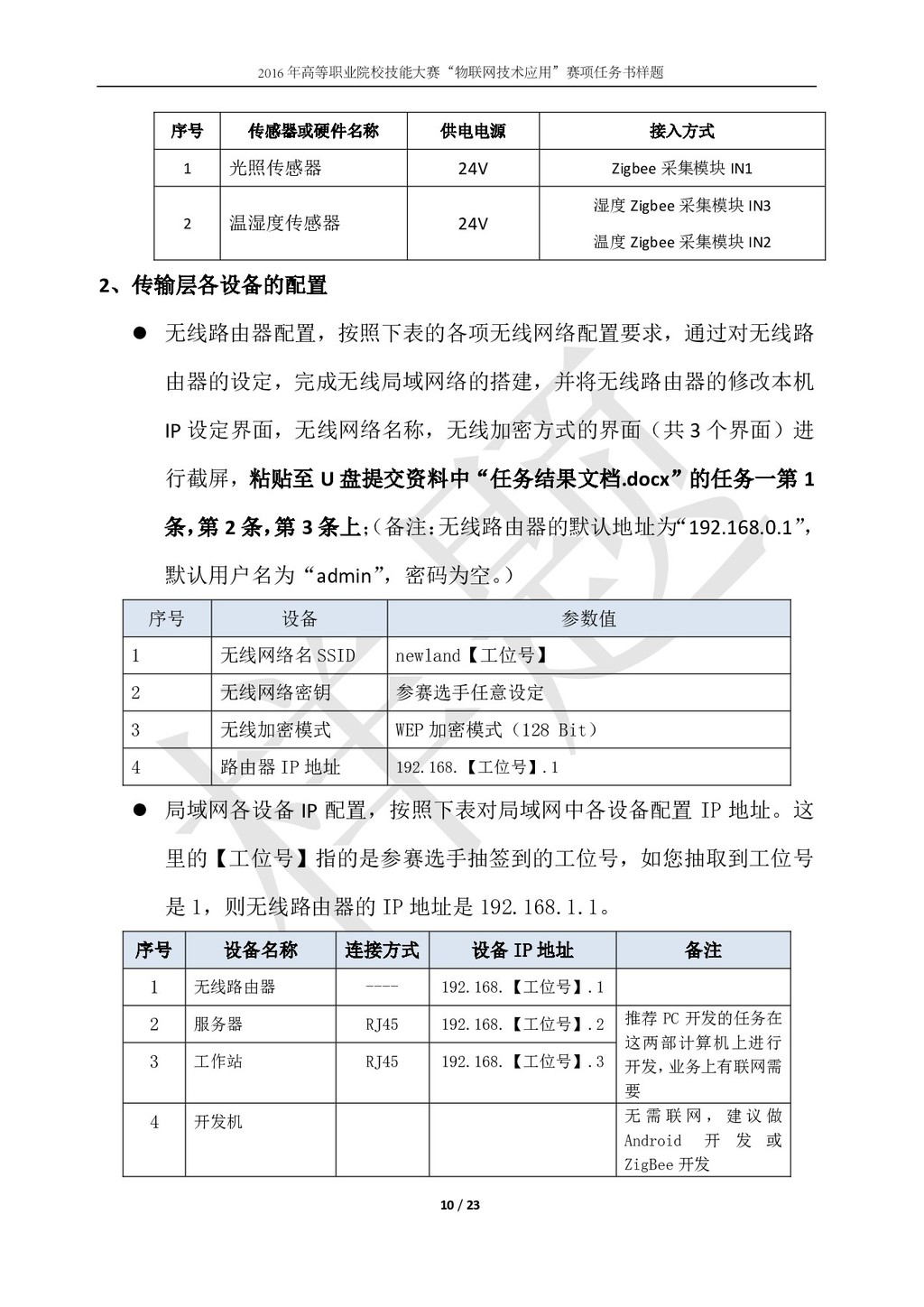

10. 10 / 23 序号 传感器或硬件名称 供电电源 接入方式 1 光照传感器 24V Zigbee 采集模块 IN1 2 温湿度传感器 24V 湿度 Zigbee 采集模块 IN3 温度 Zigbee 采集模块 IN2 2、传输层各设备的配置  无线路由器配置，按照下表的各项无线网络配置要求，通过对无线路 由器的设定，完成无线局域网络的搭建，并将无线路由器的修改本机 IP 设定界面，无线网络名称，无线加密方式的界面（共 3 个界面）进 行截屏，粘贴至 U 盘提交资料中“任务结果文档.docx”的任务一第 1 条， 第 2 条， 第 3 条上； （备注： 无线路由器的默认地址为 “192.168.0.1” ， 默认用户名为“admin” ，密码为空。 ） 序号 设备 参数值 1 无线网络名 SSID newland【工位号】 2 无线网络密钥 参赛选手任意设定 3 无线加密模式 WEP 加密模式（128 Bit） 4 路由器 IP 地址 192.168.【工位号】.1  局域网各设备 IP 配置，按照下表对局域网中各设备配置 IP 地址。这 里的【工位号】指的是参赛选手抽签到的工位号，如您抽取到工位号 是 1，则无线路由器的 IP 地址是 192.168.1.1。 序号 设备名称 连接方式 设备 IP 地址 备注 1 无线路由器 ---- 192.168.【工位号】.1 2 服务器 RJ45 192.168.【工位号】.2 推荐 PC 开发的任务在 这两部计算机上进行 开发， 业务上有联网需 要 3 工作站 RJ45 192.168.【工位号】.3 4 开发机 无 需 联 网 ， 建 议 做 Android 开 发 或 ZigBee 开发 2016 年高等职业院校技能大赛“物联网技术应用”赛项任务书样题

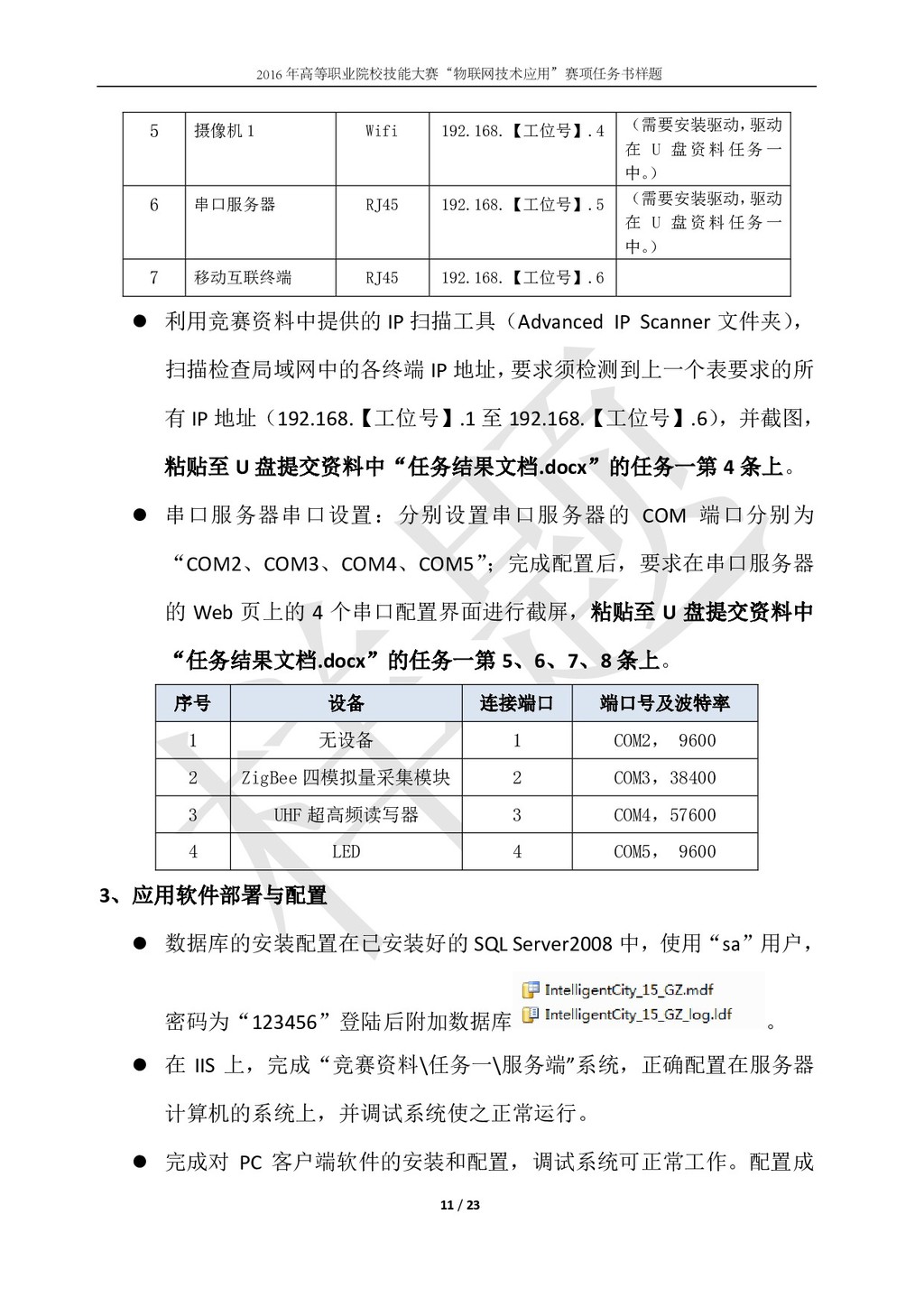

11. 11 / 23 5 摄像机 1 Wifi 192.168.【工位号】.4 （需要安装驱动， 驱动 在 U 盘 资 料 任 务 一 中。 ） 6 串口服务器 RJ45 192.168.【工位号】.5 （需要安装驱动， 驱动 在 U 盘 资 料 任 务 一 中。 ） 7 移动互联终端 RJ45 192.168.【工位号】.6  利用竞赛资料中提供的 IP 扫描工具（Advanced IP Scanner 文件夹） ， 扫描检查局域网中的各终端 IP 地址， 要求须检测到上一个表要求的所 有 IP 地址（192.168.【工位号】.1 至 192.168.【工位号】.6） ，并截图， 粘贴至 U 盘提交资料中“任务结果文档.docx”的任务一第 4 条上。  串口服务器串口设置：分别设置串口服务器的 COM 端口分别为 “COM2、COM3、COM4、COM5” ；完成配置后，要求在串口服务器 的 Web 页上的 4 个串口配置界面进行截屏，粘贴至 U 盘提交资料中 “任务结果文档.docx”的任务一第 5、6、7、8 条上。 序号 设备 连接端口 端口号及波特率 1 无设备 1 COM2， 9600 2 ZigBee 四模拟量采集模块 2 COM3，38400 3 UHF 超高频读写器 3 COM4，57600 4 LED 4 COM5， 9600 3、应用软件部署与配置  数据库的安装配置在已安装好的 SQL Server2008 中，使用“sa”用户， 密码为“123456”登陆后附加数据库 。  在 IIS 上，完成“竞赛资料\任务一\服务端”系统，正确配置在服务器 计算机的系统上，并调试系统使之正常运行。  完成对 PC 客户端软件的安装和配置，调试系统可正常工作。配置成 2016 年高等职业院校技能大赛“物联网技术应用”赛项任务书样题

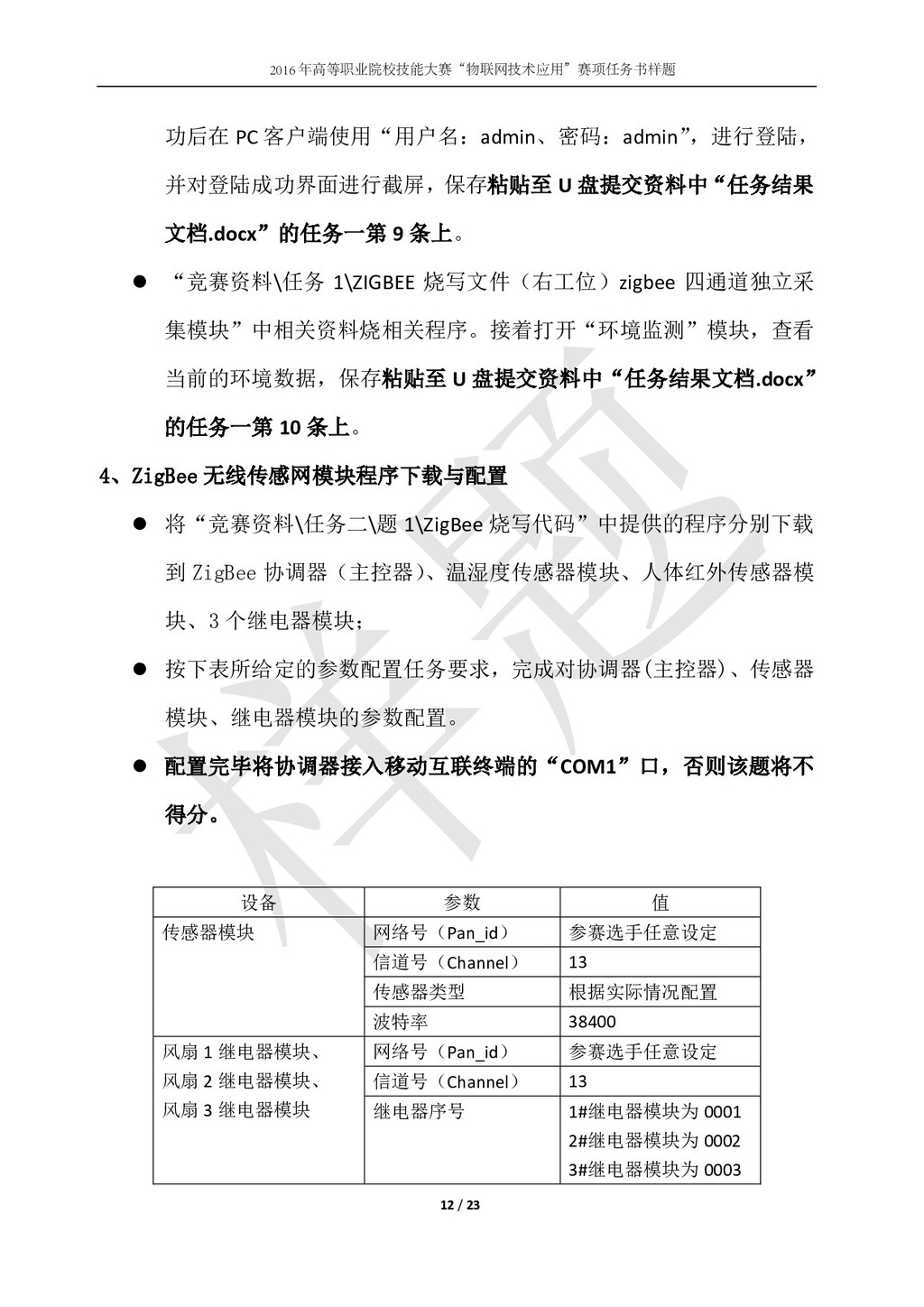

12. 12 / 23 功后在 PC 客户端使用“用户名：admin、密码：admin” ，进行登陆， 并对登陆成功界面进行截屏，保存粘贴至 U 盘提交资料中“任务结果 文档.docx”的任务一第 9 条上。  “竞赛资料\任务 1\ZIGBEE 烧写文件（右工位）zigbee 四通道独立采 集模块”中相关资料烧相关程序。接着打开“环境监测”模块，查看 当前的环境数据，保存粘贴至 U 盘提交资料中“任务结果文档.docx” 的任务一第 10 条上。 4、ZigBee 无线传感网模块程序下载与配置  将“竞赛资料\任务二\题 1\ZigBee 烧写代码”中提供的程序分别下载 到 ZigBee 协调器（主控器） 、温湿度传感器模块、人体红外传感器模 块、3 个继电器模块；  按下表所给定的参数配置任务要求，完成对协调器(主控器)、传感器 模块、继电器模块的参数配置。  配置完毕将协调器接入移动互联终端的“COM1”口，否则该题将不 得分。 设备 参数 值 传感器模块 网络号（Pan_id） 参赛选手任意设定 信道号（Channel） 13 传感器类型 根据实际情况配置 波特率 38400 风扇 1 继电器模块、 风扇 2 继电器模块、 风扇 3 继电器模块 网络号（Pan_id） 参赛选手任意设定 信道号（Channel） 13 继电器序号 1#继电器模块为 0001 2#继电器模块为 0002 3#继电器模块为 0003 2016 年高等职业院校技能大赛“物联网技术应用”赛项任务书样题

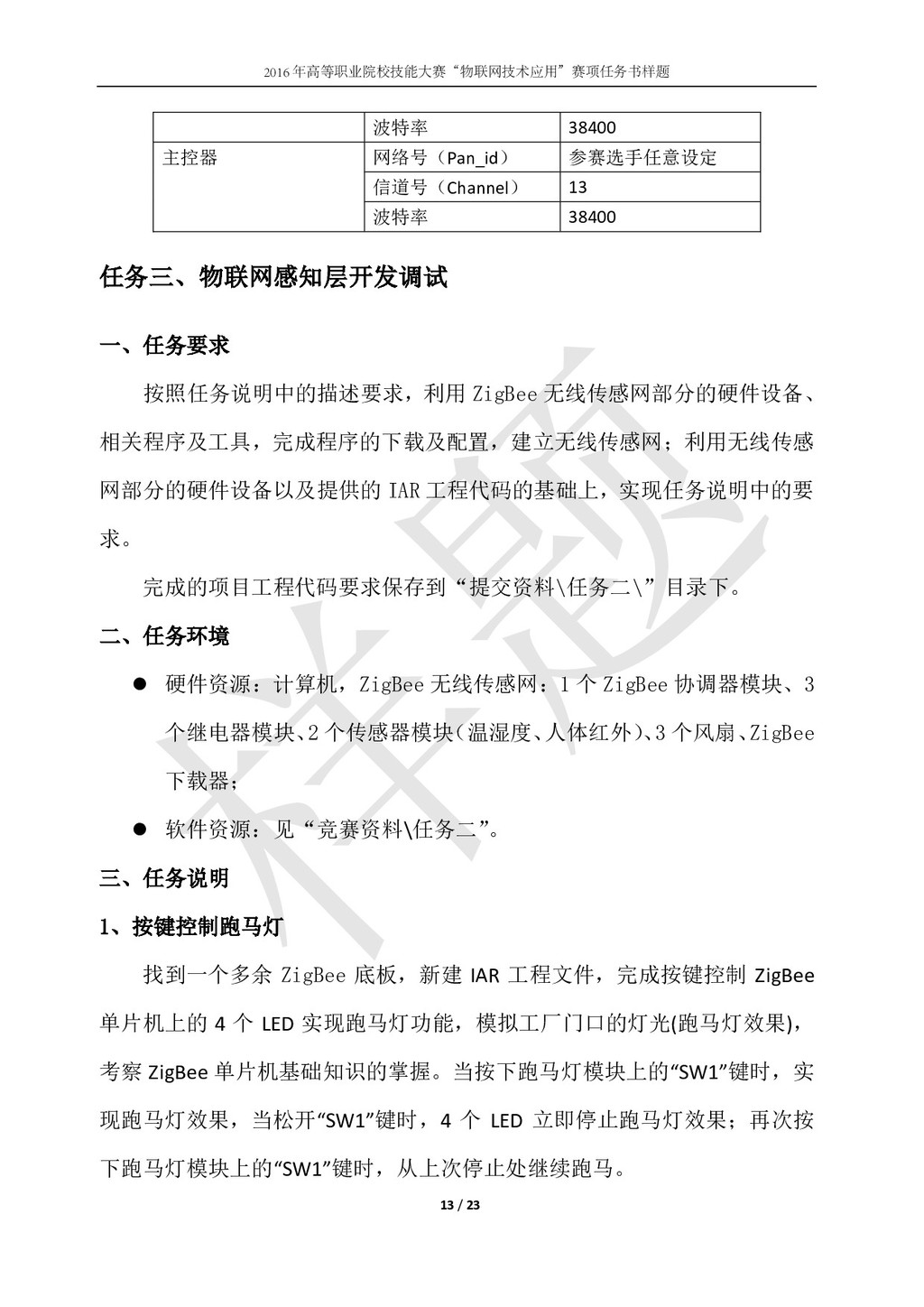

13. 13 / 23 波特率 38400 主控器 网络号（Pan_id） 参赛选手任意设定 信道号（Channel） 13 波特率 38400 任务三、物联网感知层开发调试 一、任务要求 按照任务说明中的描述要求，利用 ZigBee 无线传感网部分的硬件设备、 相关程序及工具，完成程序的下载及配置，建立无线传感网；利用无线传感 网部分的硬件设备以及提供的 IAR 工程代码的基础上，实现任务说明中的要 求。 完成的项目工程代码要求保存到“提交资料\任务二\”目录下。 二、任务环境  硬件资源：计算机，ZigBee 无线传感网：1 个 ZigBee 协调器模块、3 个继电器模块、 2 个传感器模块 （温湿度、 人体红外） 、 3 个风扇、 ZigBee 下载器；  软件资源：见“竞赛资料\任务二” 。 三、任务说明 1、按键控制跑马灯 找到一个多余 ZigBee 底板，新建 IAR 工程文件，完成按键控制 ZigBee 单片机上的 4 个 LED 实现跑马灯功能，模拟工厂门口的灯光(跑马灯效果)， 考察 ZigBee 单片机基础知识的掌握。当按下跑马灯模块上的“SW1”键时，实 现跑马灯效果，当松开“SW1”键时，4 个 LED 立即停止跑马灯效果；再次按 下跑马灯模块上的“SW1”键时，从上次停止处继续跑马。 2016 年高等职业院校技能大赛“物联网技术应用”赛项任务书样题

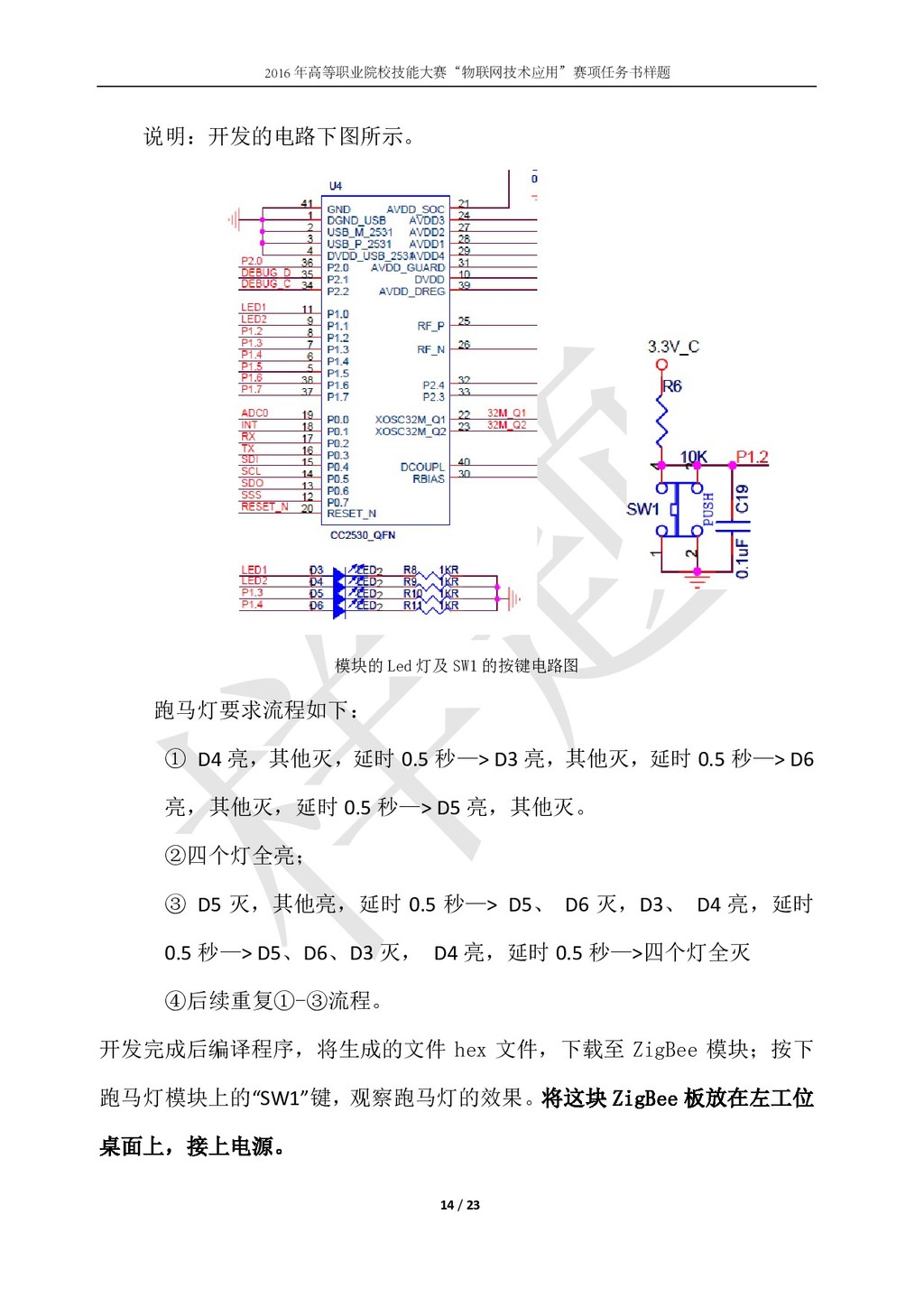

14. 14 / 23 说明：开发的电路下图所示。 模块的 Led 灯及 SW1 的按键电路图 跑马灯要求流程如下： ① D4 亮，其他灭，延时 0.5 秒—> D3 亮，其他灭，延时 0.5 秒—> D6 亮，其他灭，延时 0.5 秒—> D5 亮，其他灭。 ②四个灯全亮； ③ D5 灭，其他亮，延时 0.5 秒—> D5、 D6 灭，D3、 D4 亮，延时 0.5 秒—> D5、D6、D3 灭， D4 亮，延时 0.5 秒—>四个灯全灭 ④后续重复①-③流程。 开发完成后编译程序，将生成的文件 hex 文件，下载至 ZigBee 模块；按下 跑马灯模块上的“SW1”键，观察跑马灯的效果。将这块 ZigBee 板放在左工位 桌面上，接上电源。 2016 年高等职业院校技能大赛“物联网技术应用”赛项任务书样题

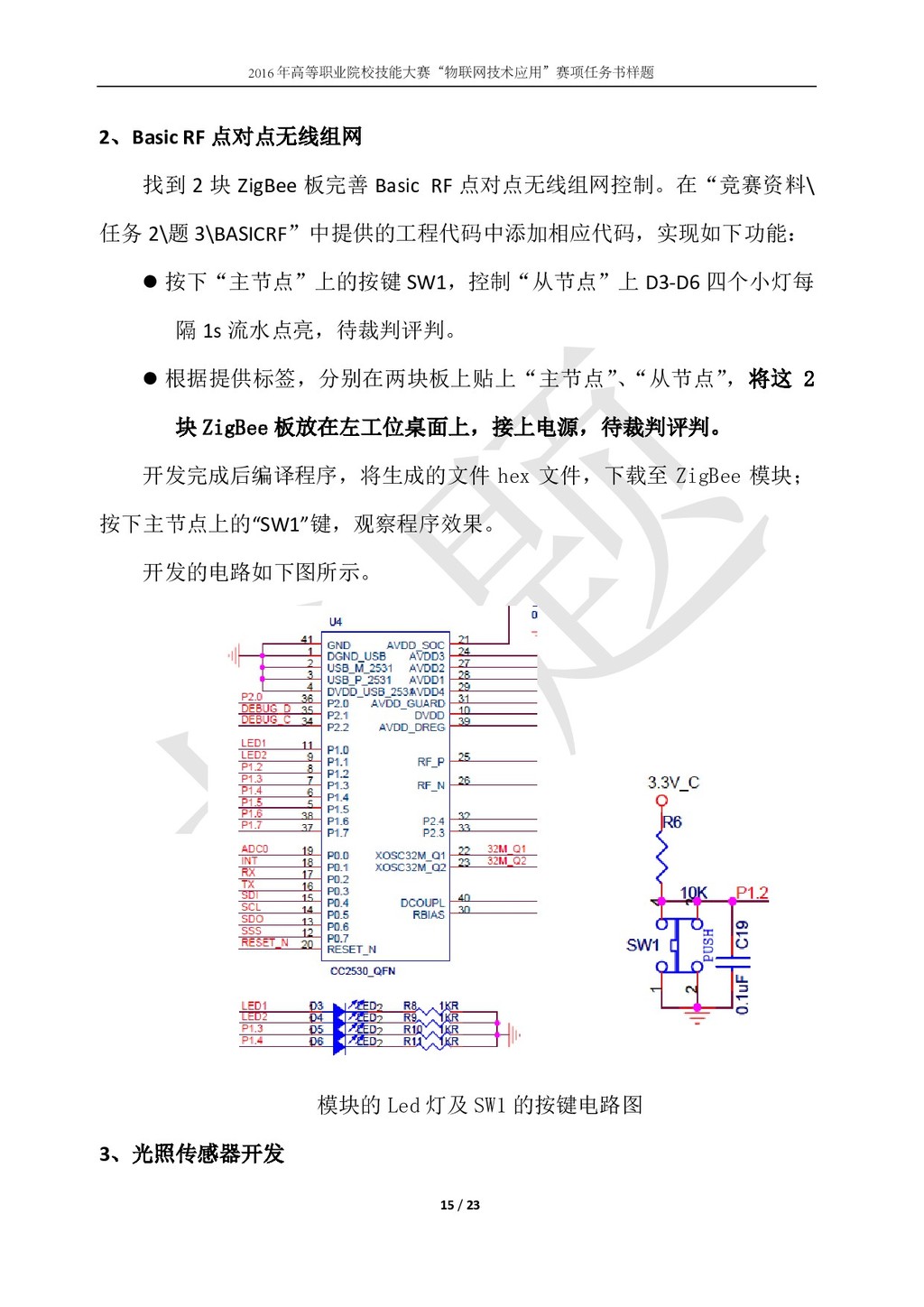

15. 15 / 23 2、Basic RF 点对点无线组网 找到 2 块 ZigBee 板完善 Basic RF 点对点无线组网控制。在“竞赛资料\ 任务 2\题 3\BASICRF”中提供的工程代码中添加相应代码，实现如下功能：  按下“主节点”上的按键 SW1，控制“从节点”上 D3-D6 四个小灯每 隔 1s 流水点亮，待裁判评判。  根据提供标签，分别在两块板上贴上“主节点” 、 “从节点” ，将这 2 块 ZigBee 板放在左工位桌面上，接上电源，待裁判评判。 开发完成后编译程序，将生成的文件 hex 文件，下载至 ZigBee 模块； 按下主节点上的“SW1”键，观察程序效果。 开发的电路如下图所示。 模块的 Led 灯及 SW1 的按键电路图 3、光照传感器开发 2016 年高等职业院校技能大赛“物联网技术应用”赛项任务书样题

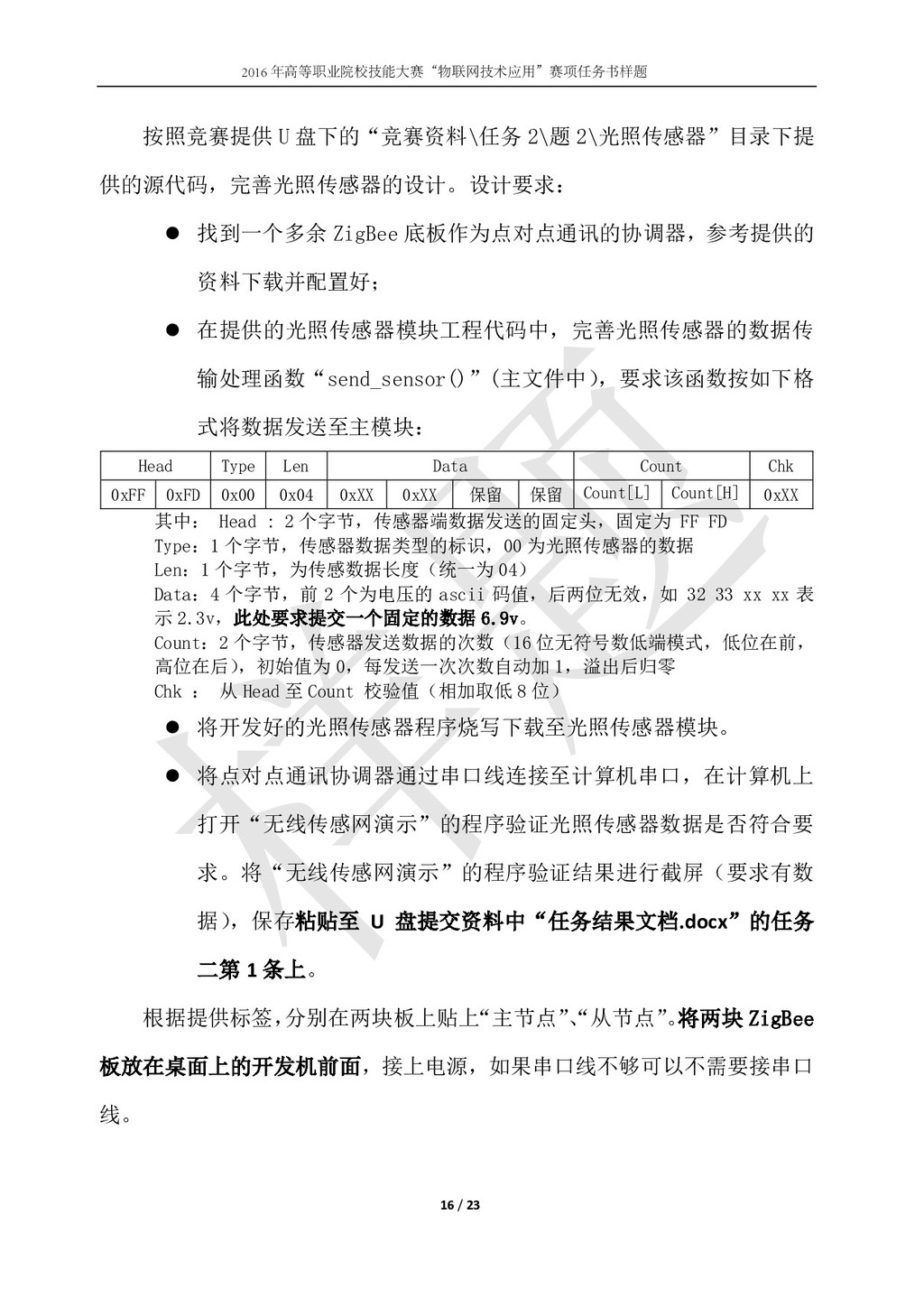

16. 16 / 23 按照竞赛提供 U 盘下的“竞赛资料\任务 2\题 2\光照传感器”目录下提 供的源代码，完善光照传感器的设计。设计要求：  找到一个多余 ZigBee 底板作为点对点通讯的协调器，参考提供的 资料下载并配置好；  在提供的光照传感器模块工程代码中，完善光照传感器的数据传 输处理函数“send_sensor()”(主文件中） ，要求该函数按如下格 式将数据发送至主模块： Head Type Len Data Count Chk 0xFF 0xFD 0x00 0x04 0xXX 0xXX 保留 保留 Count[L] Count[H] 0xXX 其中： Head : 2 个字节，传感器端数据发送的固定头，固定为 FF FD Type：1 个字节，传感器数据类型的标识，00 为光照传感器的数据 Len：1 个字节，为传感数据长度（统一为 04） Data：4 个字节，前 2 个为电压的 ascii 码值，后两位无效，如 32 33 xx xx 表 示 2.3v，此处要求提交一个固定的数据 6.9v。 Count：2 个字节，传感器发送数据的次数（16 位无符号数低端模式，低位在前， 高位在后） ，初始值为 0，每发送一次次数自动加 1，溢出后归零 Chk ： 从 Head 至 Count 校验值（相加取低 8 位）  将开发好的光照传感器程序烧写下载至光照传感器模块。  将点对点通讯协调器通过串口线连接至计算机串口，在计算机上 打开“无线传感网演示”的程序验证光照传感器数据是否符合要 求。将“无线传感网演示”的程序验证结果进行截屏（要求有数 据） ，保存粘贴至 U 盘提交资料中“任务结果文档.docx”的任务 二第 1 条上。 根据提供标签， 分别在两块板上贴上 “主节点” 、 “从节点” 。 将两块 ZigBee 板放在桌面上的开发机前面，接上电源，如果串口线不够可以不需要接串口 线。 2016 年高等职业院校技能大赛“物联网技术应用”赛项任务书样题

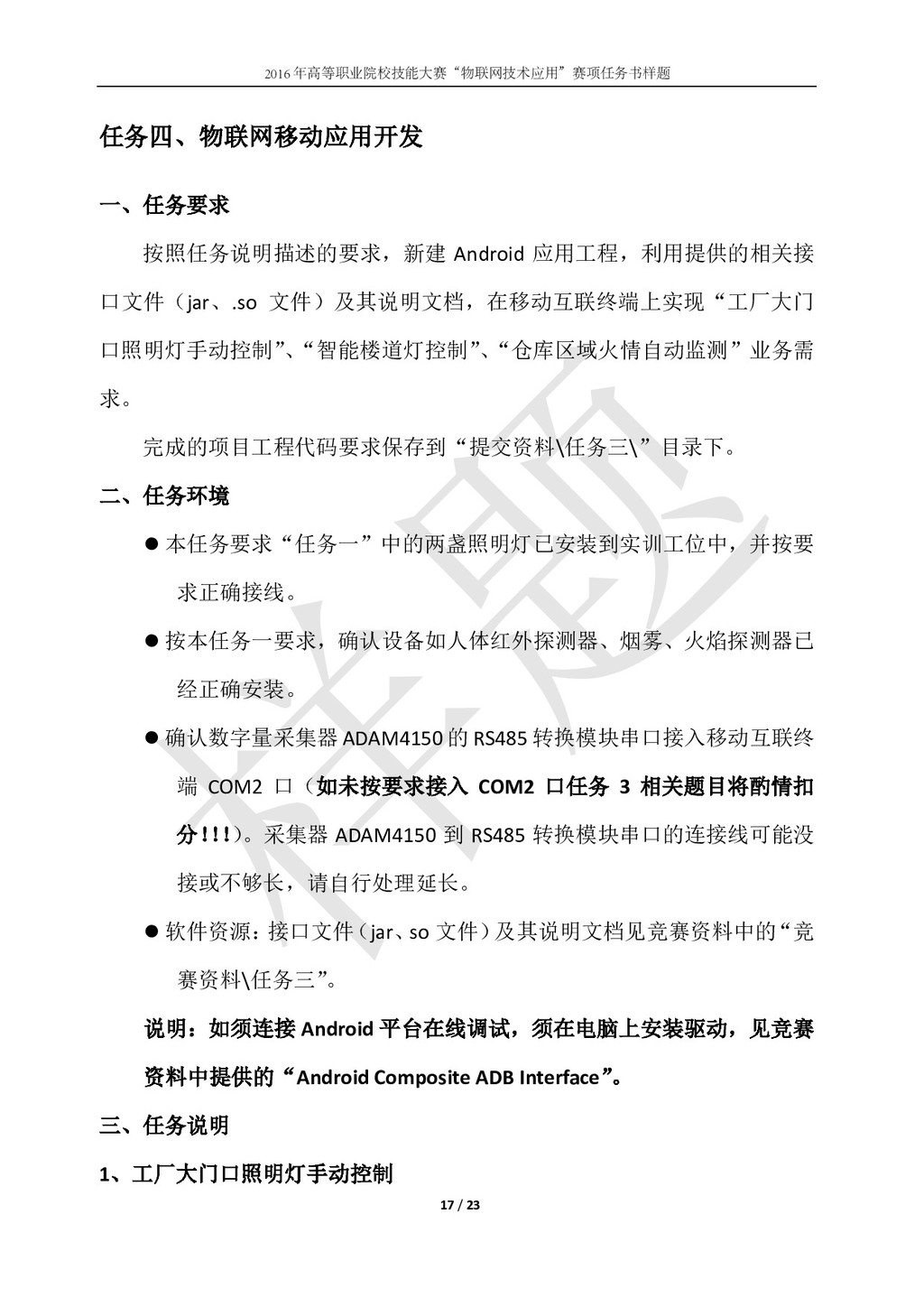

17. 17 / 23 任务四、物联网移动应用开发 一、任务要求 按照任务说明描述的要求，新建 Android 应用工程，利用提供的相关接 口文件（jar、.so 文件）及其说明文档，在移动互联终端上实现“工厂大门 口照明灯手动控制” 、 “智能楼道灯控制” 、 “仓库区域火情自动监测”业务需 求。 完成的项目工程代码要求保存到“提交资料\任务三\”目录下。 二、任务环境  本任务要求“任务一”中的两盏照明灯已安装到实训工位中，并按要 求正确接线。  按本任务一要求，确认设备如人体红外探测器、烟雾、火焰探测器已 经正确安装。  确认数字量采集器 ADAM4150 的 RS485 转换模块串口接入移动互联终 端 COM2 口（如未按要求接入 COM2 口任务 3 相关题目将酌情扣 分！ ！ ！ ） 。采集器 ADAM4150 到 RS485 转换模块串口的连接线可能没 接或不够长，请自行处理延长。  软件资源： 接口文件 （jar、 so 文件） 及其说明文档见竞赛资料中的 “竞 赛资料\任务三” 。 说明：如须连接 Android 平台在线调试，须在电脑上安装驱动，见竞赛 资料中提供的“Android Composite ADB Interface” 。 三、任务说明 1、工厂大门口照明灯手动控制 2016 年高等职业院校技能大赛“物联网技术应用”赛项任务书样题

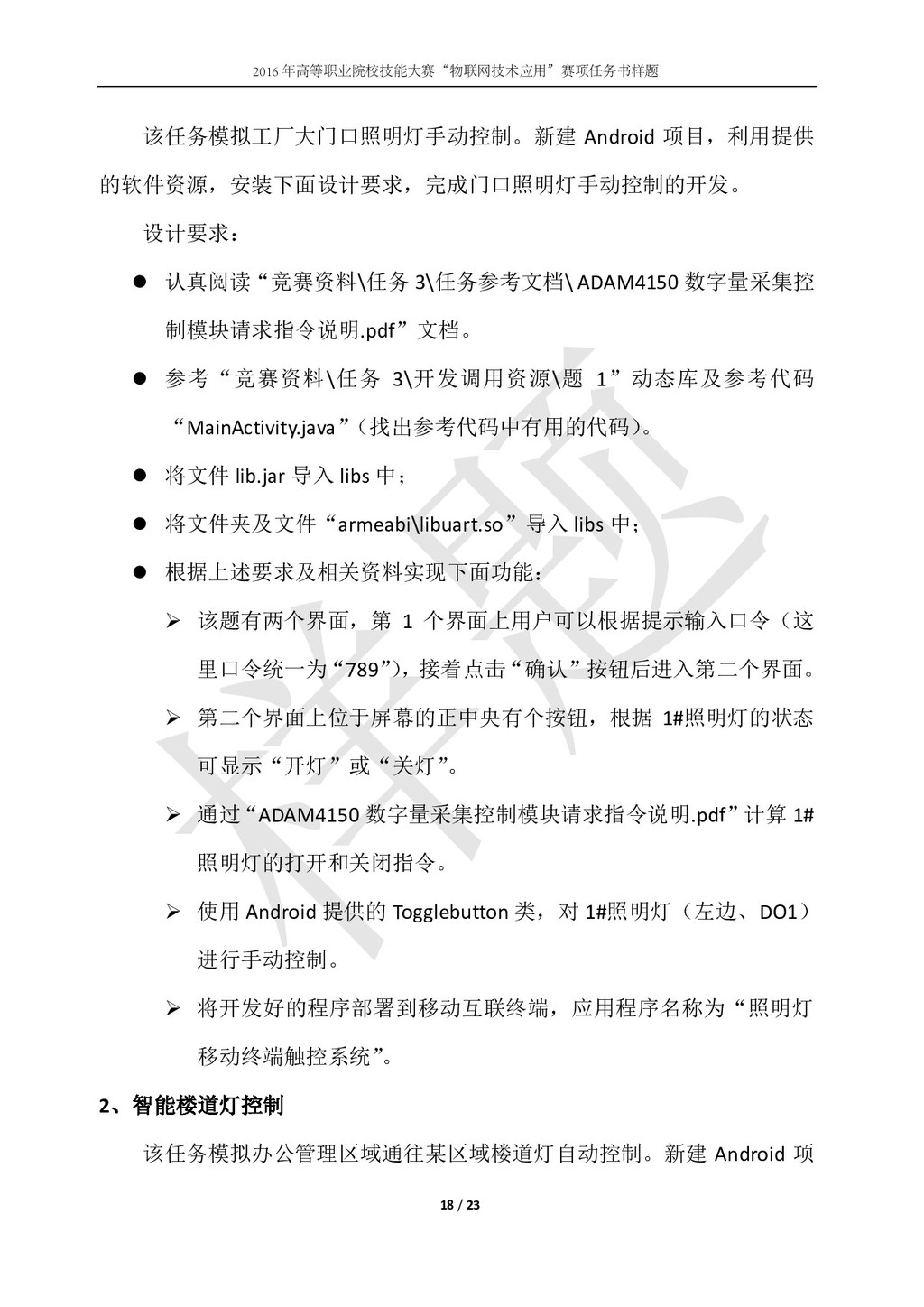

18. 18 / 23 该任务模拟工厂大门口照明灯手动控制。新建 Android 项目，利用提供 的软件资源，安装下面设计要求，完成门口照明灯手动控制的开发。 设计要求：  认真阅读“竞赛资料\任务 3\任务参考文档\ ADAM4150 数字量采集控 制模块请求指令说明.pdf”文档。  参考“竞赛资料\任务 3\开发调用资源\题 1”动态库及参考代码 “MainActivity.java” （找出参考代码中有用的代码） 。  将文件 lib.jar 导入 libs 中；  将文件夹及文件“armeabi\libuart.so”导入 libs 中；  根据上述要求及相关资料实现下面功能：  该题有两个界面，第 1 个界面上用户可以根据提示输入口令（这 里口令统一为“789” ） ，接着点击“确认”按钮后进入第二个界面。  第二个界面上位于屏幕的正中央有个按钮，根据 1#照明灯的状态 可显示“开灯”或“关灯” 。  通过“ADAM4150 数字量采集控制模块请求指令说明.pdf”计算 1# 照明灯的打开和关闭指令。  使用 Android 提供的 Togglebutton 类，对 1#照明灯（左边、DO1） 进行手动控制。  将开发好的程序部署到移动互联终端，应用程序名称为“照明灯 移动终端触控系统” 。 2、智能楼道灯控制 该任务模拟办公管理区域通往某区域楼道灯自动控制。新建 Android 项 2016 年高等职业院校技能大赛“物联网技术应用”赛项任务书样题

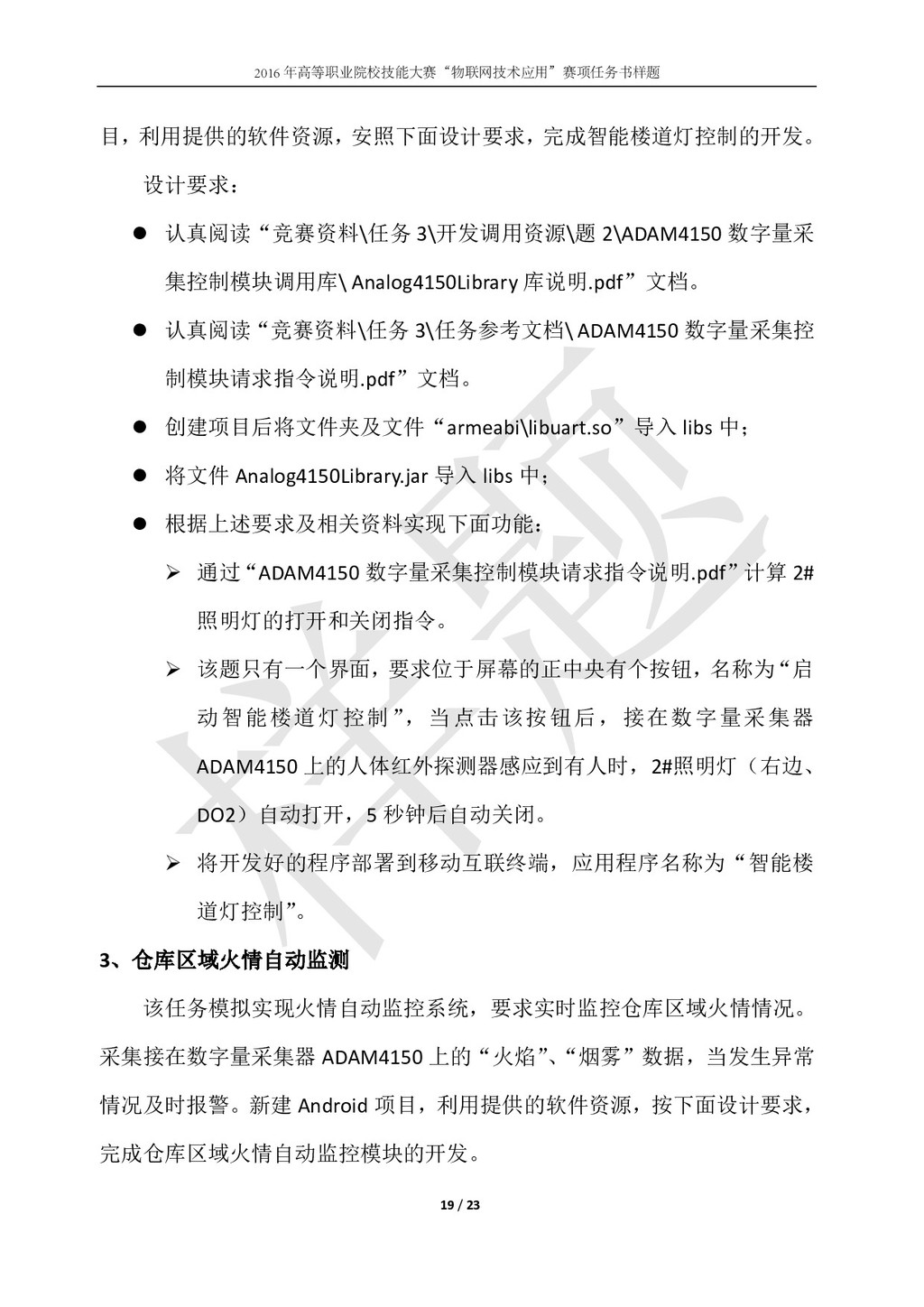

19. 19 / 23 目，利用提供的软件资源， 安照下面设计要求，完成智能楼道灯控制的开发。 设计要求：  认真阅读“竞赛资料\任务 3\开发调用资源\题 2\ADAM4150 数字量采 集控制模块调用库\ Analog4150Library 库说明.pdf”文档。  认真阅读“竞赛资料\任务 3\任务参考文档\ ADAM4150 数字量采集控 制模块请求指令说明.pdf”文档。  创建项目后将文件夹及文件“armeabi\libuart.so”导入 libs 中；  将文件 Analog4150Library.jar 导入 libs 中；  根据上述要求及相关资料实现下面功能：  通过“ADAM4150 数字量采集控制模块请求指令说明.pdf”计算 2# 照明灯的打开和关闭指令。  该题只有一个界面，要求位于屏幕的正中央有个按钮， 名称为“启 动智能楼道灯控制” ，当点击该按钮后，接在数字量采集器 ADAM4150 上的人体红外探测器感应到有人时，2#照明灯（右边、 DO2）自动打开，5 秒钟后自动关闭。  将开发好的程序部署到移动互联终端，应用程序名称为“智能楼 道灯控制” 。 3、仓库区域火情自动监测 该任务模拟实现火情自动监控系统，要求实时监控仓库区域火情情况。 采集接在数字量采集器 ADAM4150 上的“火焰” 、 “烟雾”数据，当发生异常 情况及时报警。新建 Android 项目，利用提供的软件资源，按下面设计要求， 完成仓库区域火情自动监控模块的开发。 2016 年高等职业院校技能大赛“物联网技术应用”赛项任务书样题

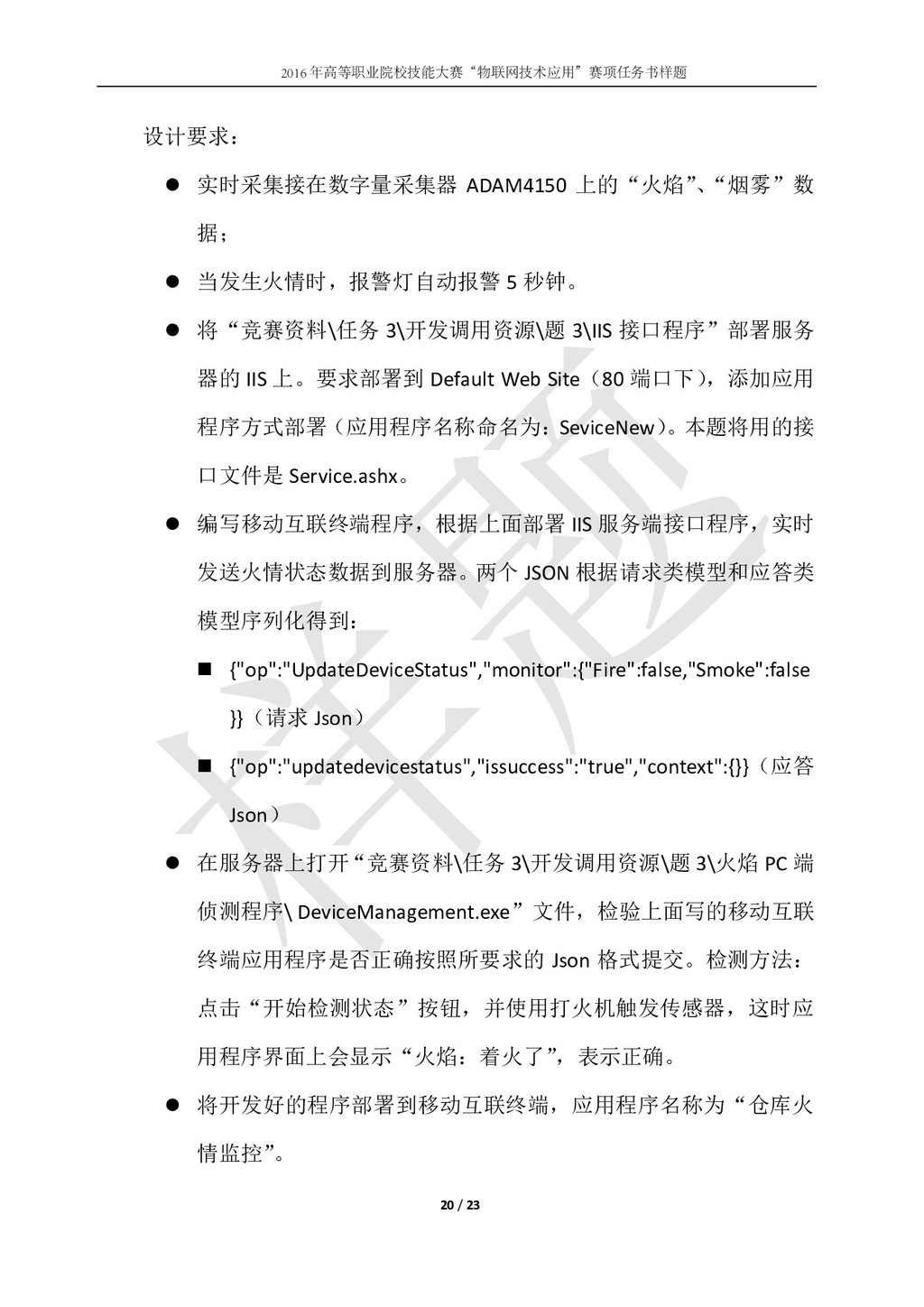

20. 20 / 23 设计要求：  实时采集接在数字量采集器 ADAM4150 上的“火焰” 、 “烟雾”数 据；  当发生火情时，报警灯自动报警 5 秒钟。  将“竞赛资料\任务 3\开发调用资源\题 3\IIS 接口程序”部署服务 器的 IIS 上。要求部署到 Default Web Site（80 端口下） ，添加应用 程序方式部署（应用程序名称命名为：SeviceNew） 。本题将用的接 口文件是 Service.ashx。  编写移动互联终端程序，根据上面部署 IIS 服务端接口程序，实时 发送火情状态数据到服务器。两个 JSON 根据请求类模型和应答类 模型序列化得到：  {"op":"UpdateDeviceStatus","monitor":{"Fire":false,"Smoke":false }}（请求 Json）  {"op":"updatedevicestatus","issuccess":"true","context":{}}（应答 Json）  在服务器上打开 “竞赛资料\任务 3\开发调用资源\题 3\火焰 PC 端 侦测程序\ DeviceManagement.exe”文件，检验上面写的移动互联 终端应用程序是否正确按照所要求的 Json 格式提交。检测方法： 点击“开始检测状态”按钮，并使用打火机触发传感器，这时应 用程序界面上会显示“火焰：着火了” ，表示正确。  将开发好的程序部署到移动互联终端，应用程序名称为“仓库火 情监控” 。 2016 年高等职业院校技能大赛“物联网技术应用”赛项任务书样题

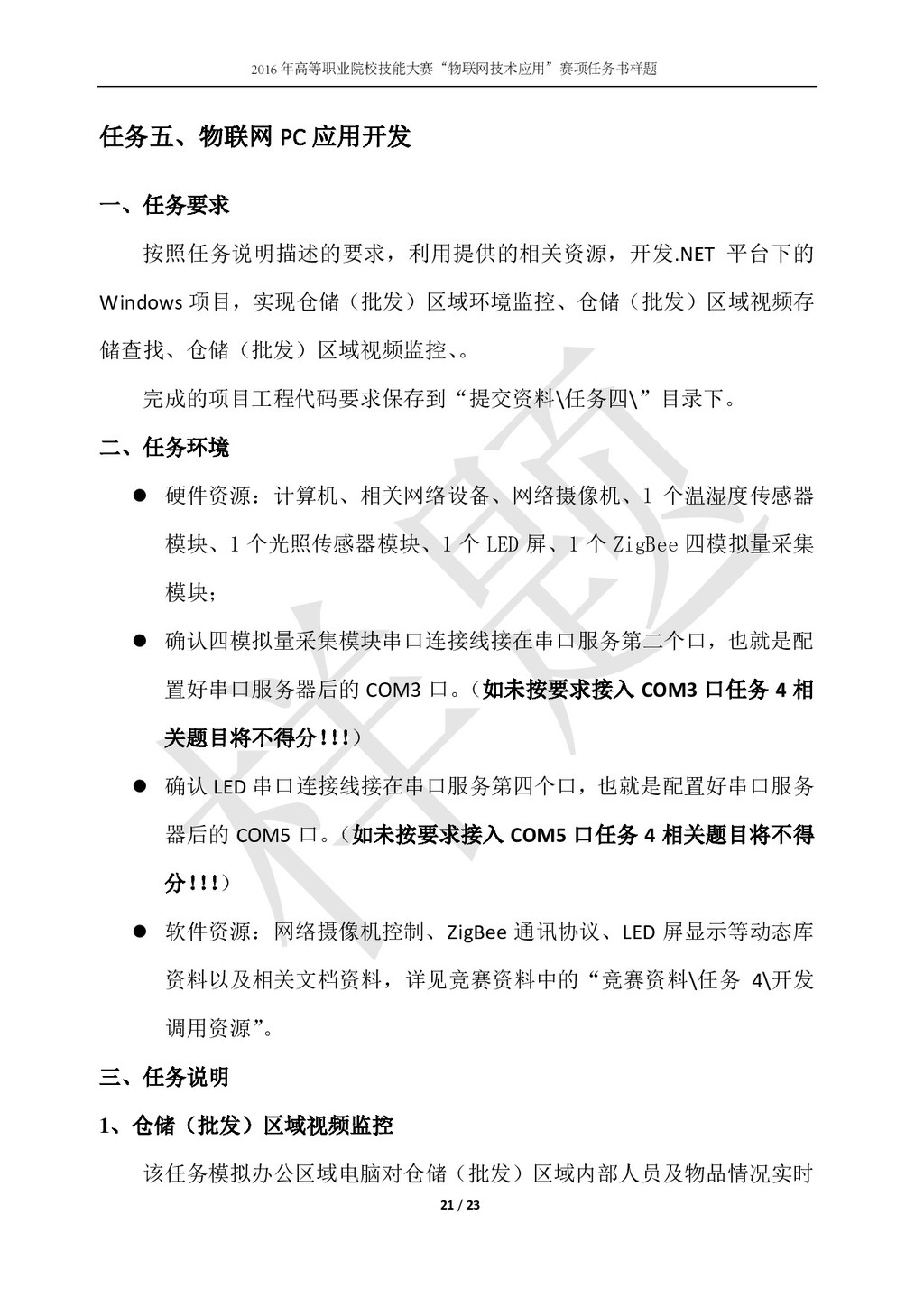

21. 21 / 23 任务五、物联网 PC 应用开发 一、任务要求 按照任务说明描述的要求，利用提供的相关资源，开发.NET 平台下的 Windows 项目，实现仓储（批发）区域环境监控、仓储（批发）区域视频存 储查找、仓储（批发）区域视频监控、 。 完成的项目工程代码要求保存到“提交资料\任务四\”目录下。 二、任务环境  硬件资源：计算机、相关网络设备、网络摄像机、1 个温湿度传感器 模块、1 个光照传感器模块、1 个 LED 屏、1 个 ZigBee 四模拟量采集 模块；  确认四模拟量采集模块串口连接线接在串口服务第二个口，也就是配 置好串口服务器后的 COM3 口。 （如未按要求接入 COM3 口任务 4 相 关题目将不得分！ ！ ！ ）  确认 LED 串口连接线接在串口服务第四个口，也就是配置好串口服务 器后的 COM5 口。 （如未按要求接入 COM5 口任务 4 相关题目将不得 分！ ！ ！ ）  软件资源：网络摄像机控制、ZigBee 通讯协议、LED 屏显示等动态库 资料以及相关文档资料，详见竞赛资料中的“竞赛资料\任务 4\开发 调用资源” 。 三、任务说明 1、仓储（批发）区域视频监控 该任务模拟办公区域电脑对仓储（批发）区域内部人员及物品情况实时 2016 年高等职业院校技能大赛“物联网技术应用”赛项任务书样题

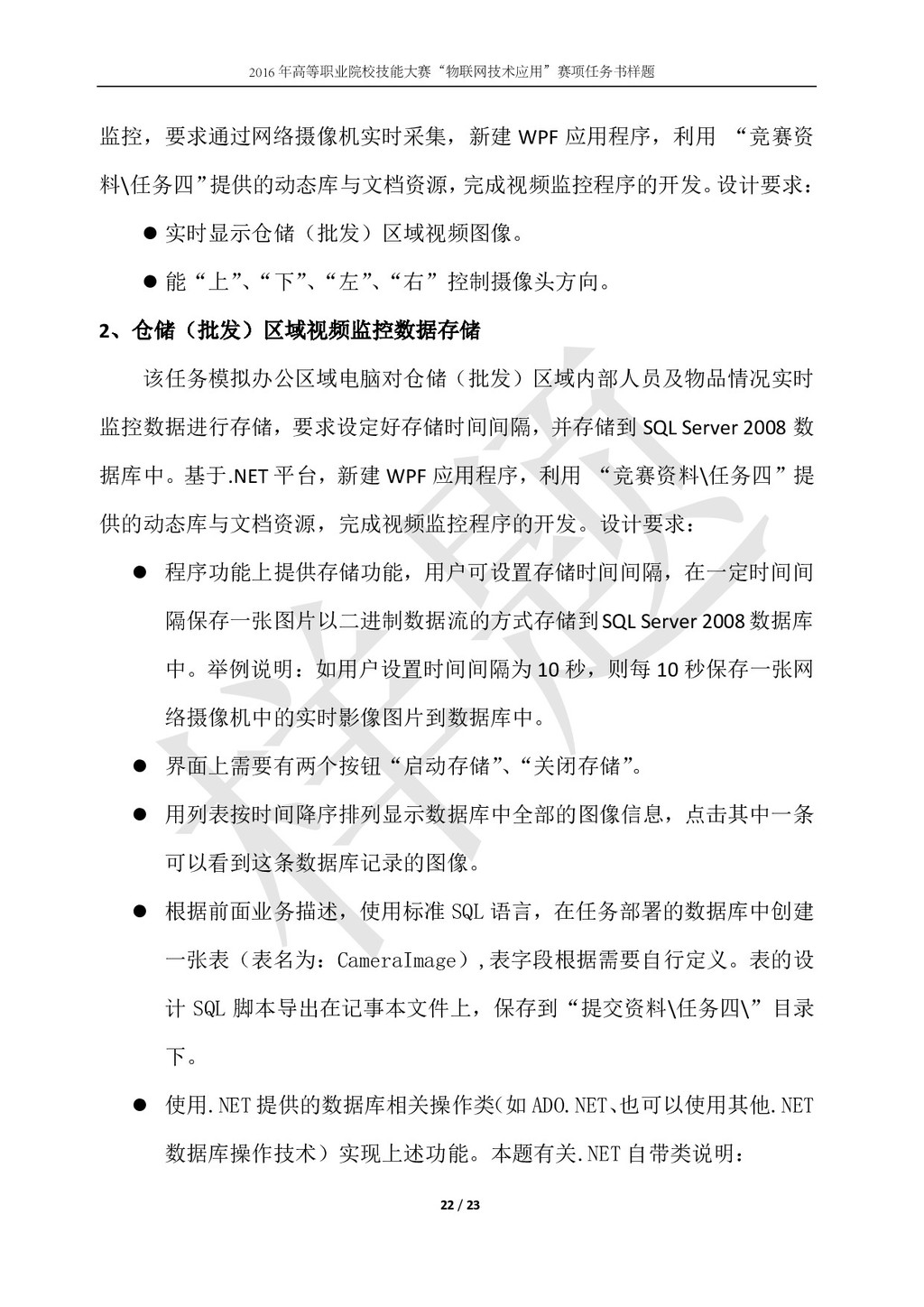

22. 22 / 23 监控，要求通过网络摄像机实时采集，新建 WPF 应用程序，利用 “竞赛资 料\任务四” 提供的动态库与文档资源， 完成视频监控程序的开发。 设计要求：  实时显示仓储（批发）区域视频图像。  能“上” 、 “下” 、 “左” 、 “右”控制摄像头方向。 2、仓储（批发）区域视频监控数据存储 该任务模拟办公区域电脑对仓储（批发）区域内部人员及物品情况实时 监控数据进行存储，要求设定好存储时间间隔，并存储到 SQL Server 2008 数 据库中。基于.NET 平台，新建 WPF 应用程序，利用 “竞赛资料\任务四”提 供的动态库与文档资源，完成视频监控程序的开发。设计要求：  程序功能上提供存储功能，用户可设置存储时间间隔，在一定时间间 隔保存一张图片以二进制数据流的方式存储到SQL Server 2008数据库 中。举例说明：如用户设置时间间隔为 10 秒，则每 10 秒保存一张网 络摄像机中的实时影像图片到数据库中。  界面上需要有两个按钮“启动存储” 、 “关闭存储” 。  用列表按时间降序排列显示数据库中全部的图像信息，点击其中一条 可以看到这条数据库记录的图像。  根据前面业务描述，使用标准 SQL 语言，在任务部署的数据库中创建 一张表（表名为：CameraImage）,表字段根据需要自行定义。表的设 计 SQL 脚本导出在记事本文件上，保存到“提交资料\任务四\”目录 下。  使用.NET 提供的数据库相关操作类 （如 ADO.NET、 也可以使用其他.NET 数据库操作技术）实现上述功能。本题有关.NET 自带类说明： 2016 年高等职业院校技能大赛“物联网技术应用”赛项任务书样题

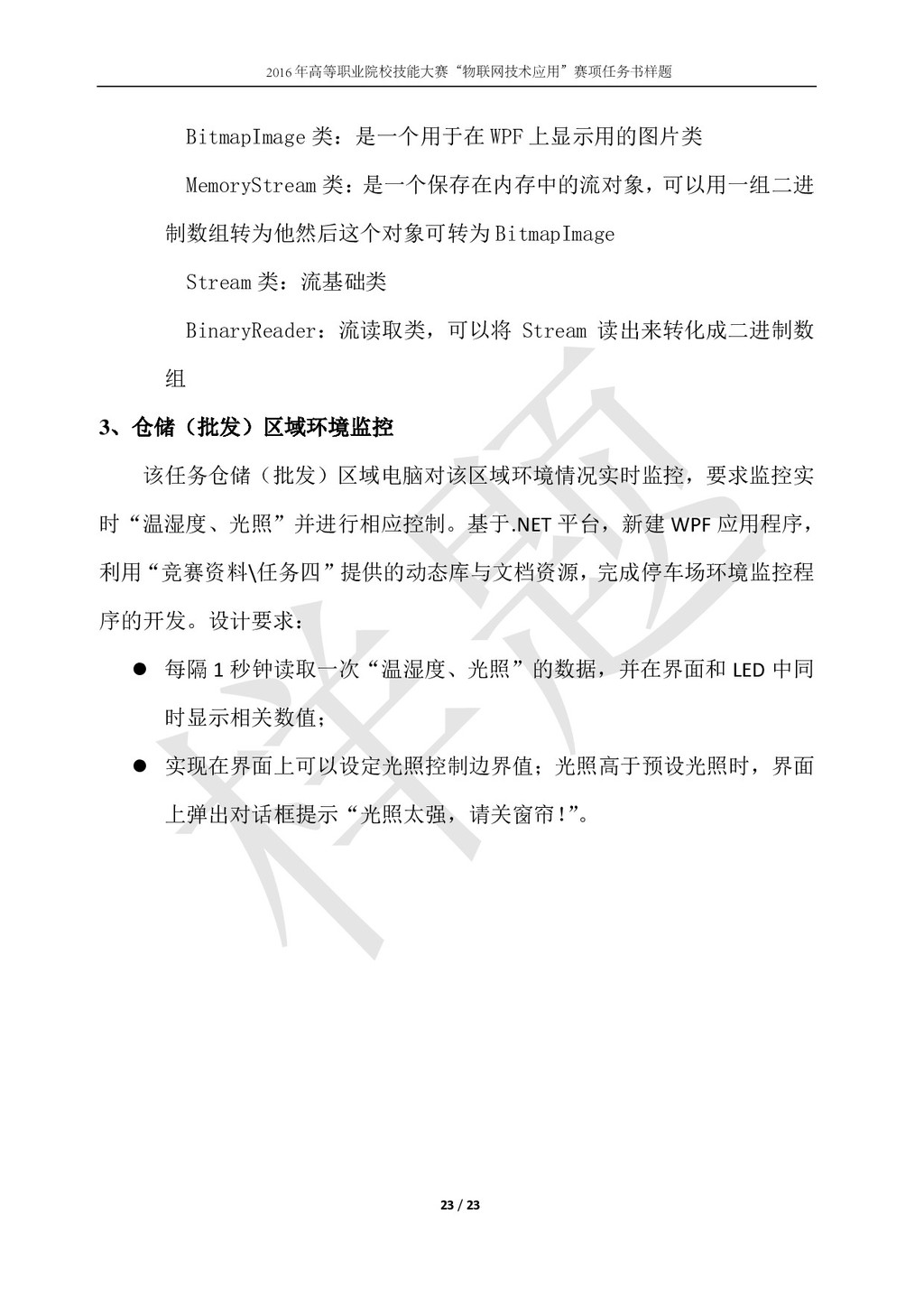

23. 23 / 23 BitmapImage 类：是一个用于在 WPF 上显示用的图片类 MemoryStream 类：是一个保存在内存中的流对象，可以用一组二进 制数组转为他然后这个对象可转为 BitmapImage Stream 类：流基础类 BinaryReader：流读取类，可以将 Stream 读出来转化成二进制数 组 3、仓储（批发）区域环境监控 该任务仓储（批发）区域电脑对该区域环境情况实时监控，要求监控实 时“温湿度、光照”并进行相应控制。基于.NET 平台，新建 WPF 应用程序， 利用“竞赛资料\任务四”提供的动态库与文档资源，完成停车场环境监控程 序的开发。设计要求：  每隔 1 秒钟读取一次“温湿度、光照”的数据，并在界面和 LED 中同 时显示相关数值；  实现在界面上可以设定光照控制边界值；光照高于预设光照时，界面 上弹出对话框提示“光照太强，请关窗帘！ ” 。 2016 年高等职业院校技能大赛“物联网技术应用”赛项任务书样题
