1. 耐環境光ファイバケーブルご紹介 株式会社OCC 情報通信事業本部 営業部 LAST Updated 2022.3.8 Ver1.0 【ＯＣＣ Confidential】 1 営PJ 021-017

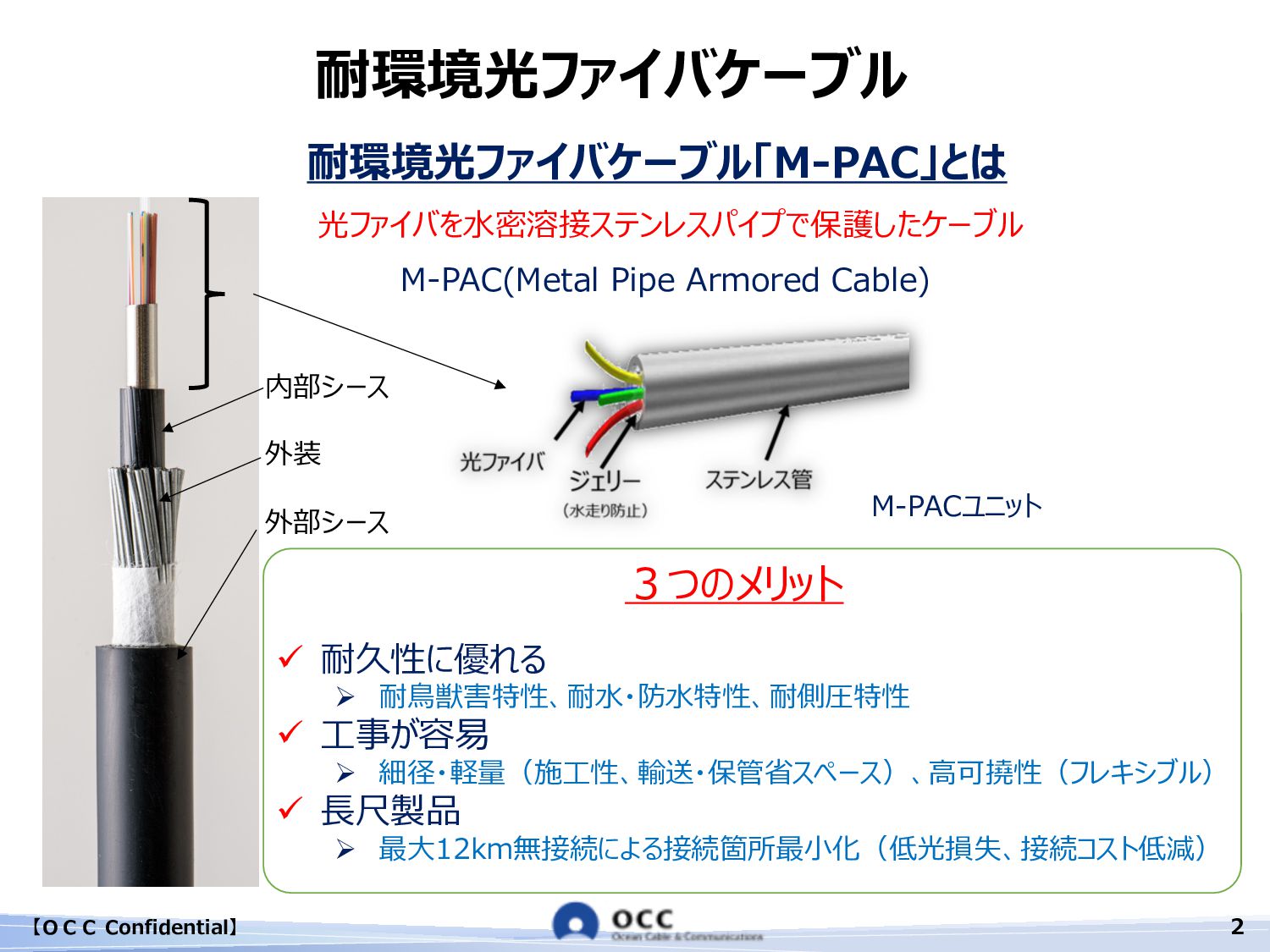

2. 【ＯＣＣ Confidential】 2 耐環境光ファイバケーブル ü 耐久性に優れる Ø 耐⿃獣害特性、耐⽔・防⽔特性、耐側圧特性 ü ⼯事が容易 Ø 細径・軽量（施⼯性、輸送・保管省スペース）、⾼可撓性（フレキシブル） ü ⻑尺製品 Ø 最⼤12km無接続による接続箇所最⼩化（低光損失、接続コスト低減） 光ファイバを⽔密溶接ステンレスパイプで保護したケーブル ３つのメリット M-PACユニット M-PAC(Metal Pipe Armored Cable) 耐環境光ファイバケーブル「M-PAC」とは 内部シース 外装 外部シース

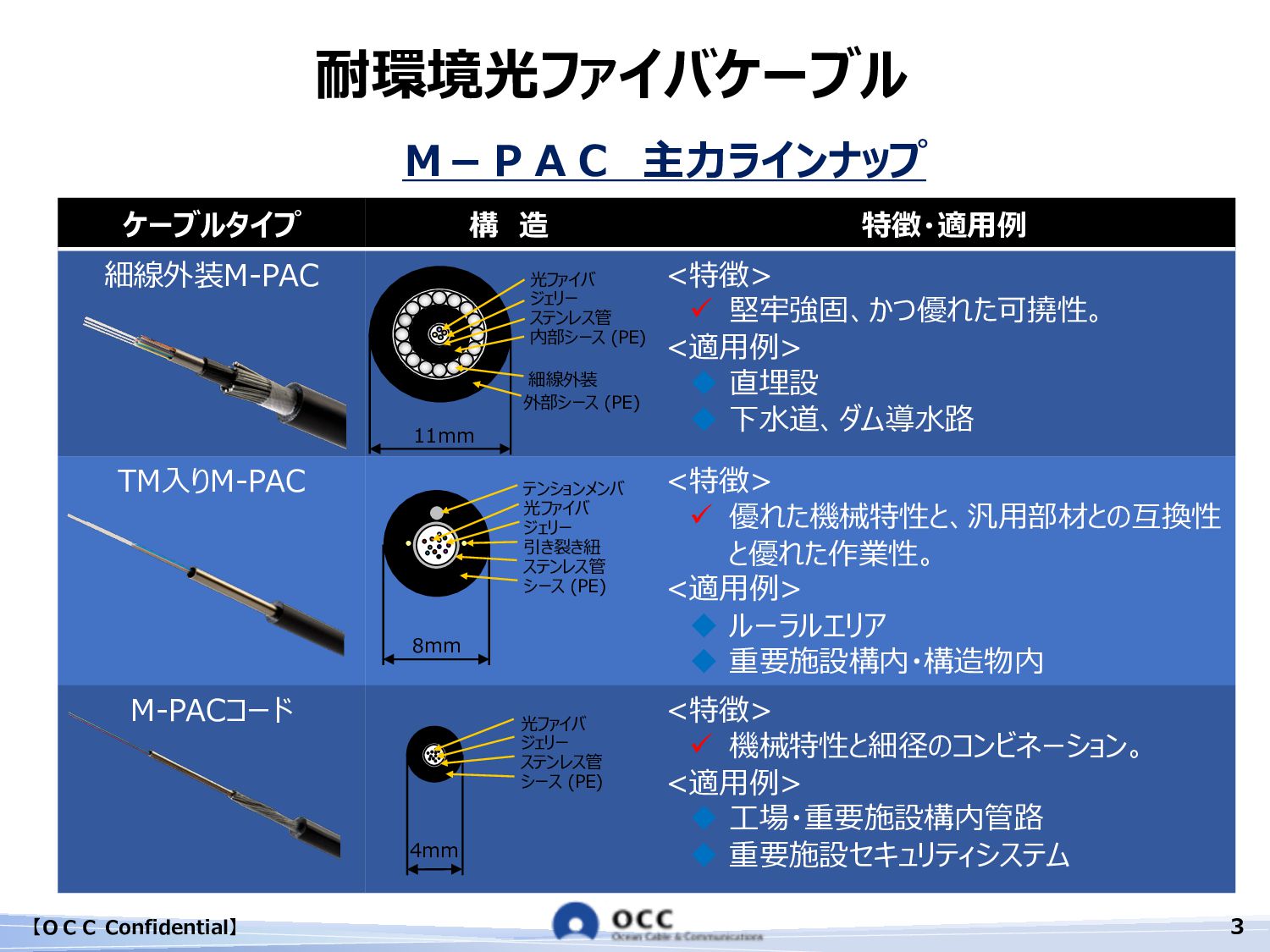

3. 【ＯＣＣ Confidential】 3 耐環境光ファイバケーブル ケーブルタイプ 構 造 特徴・適⽤例 細線外装M-PAC <特徴> ü 堅牢強固、かつ優れた可撓性。 <適⽤例> u 直埋設 u 下⽔道、ダム導⽔路 TM⼊りM-PAC <特徴> ü 優れた機械特性と、汎⽤部材との互換性 と優れた作業性。 <適⽤例> u ルーラルエリア u 重要施設構内・構造物内 M-PACコード <特徴> ü 機械特性と細径のコンビネーション。 <適⽤例> u ⼯場・重要施設構内管路 u 重要施設セキュリティシステム 11mm 光ファイバ ジェリー 内部シース (PE) 細線外装 ステンレス管 外部シース (PE) 8mm テンションメンバ 光ファイバ 引き裂き紐 ステンレス管 ジェリー シース (PE) 4mm 光ファイバ ジェリー シース (PE) ステンレス管 Ｍ－ＰＡＣ 主⼒ラインナップ

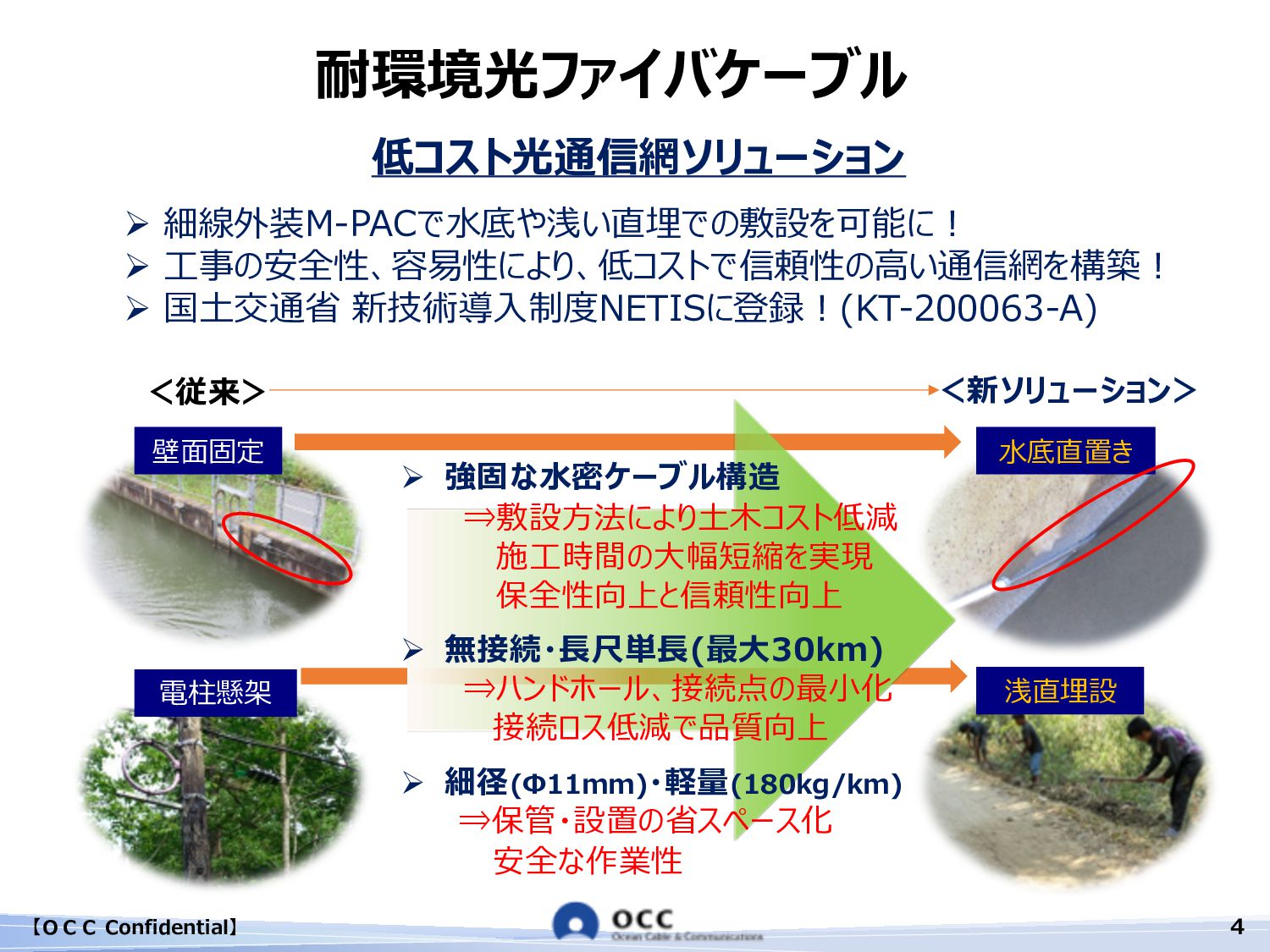

4. 【ＯＣＣ Confidential】 4 耐環境光ファイバケーブル 壁⾯固定 電柱懸架 ⽔底直置き 浅直埋設 ＜従来＞ ＜新ソリューション＞ Ø 強固な⽔密ケーブル構造 ⇒敷設⽅法により⼟⽊コスト低減 施⼯時間の⼤幅短縮を実現 保全性向上と信頼性向上 Ø 無接続・⻑尺単⻑(最⼤30km) ⇒ハンドホール、接続点の最⼩化 接続ロス低減で品質向上 Ø 細径(Φ11mm)・軽量(180kg/km) ⇒保管・設置の省スペース化 安全な作業性 Ø 細線外装M-PACで⽔底や浅い直埋での敷設を可能に︕ Ø ⼯事の安全性、容易性により、低コストで信頼性の⾼い通信網を構築︕ Ø 国⼟交通省 新技術導⼊制度NETISに登録︕(KT-200063-A) 低コスト光通信網ソリューション

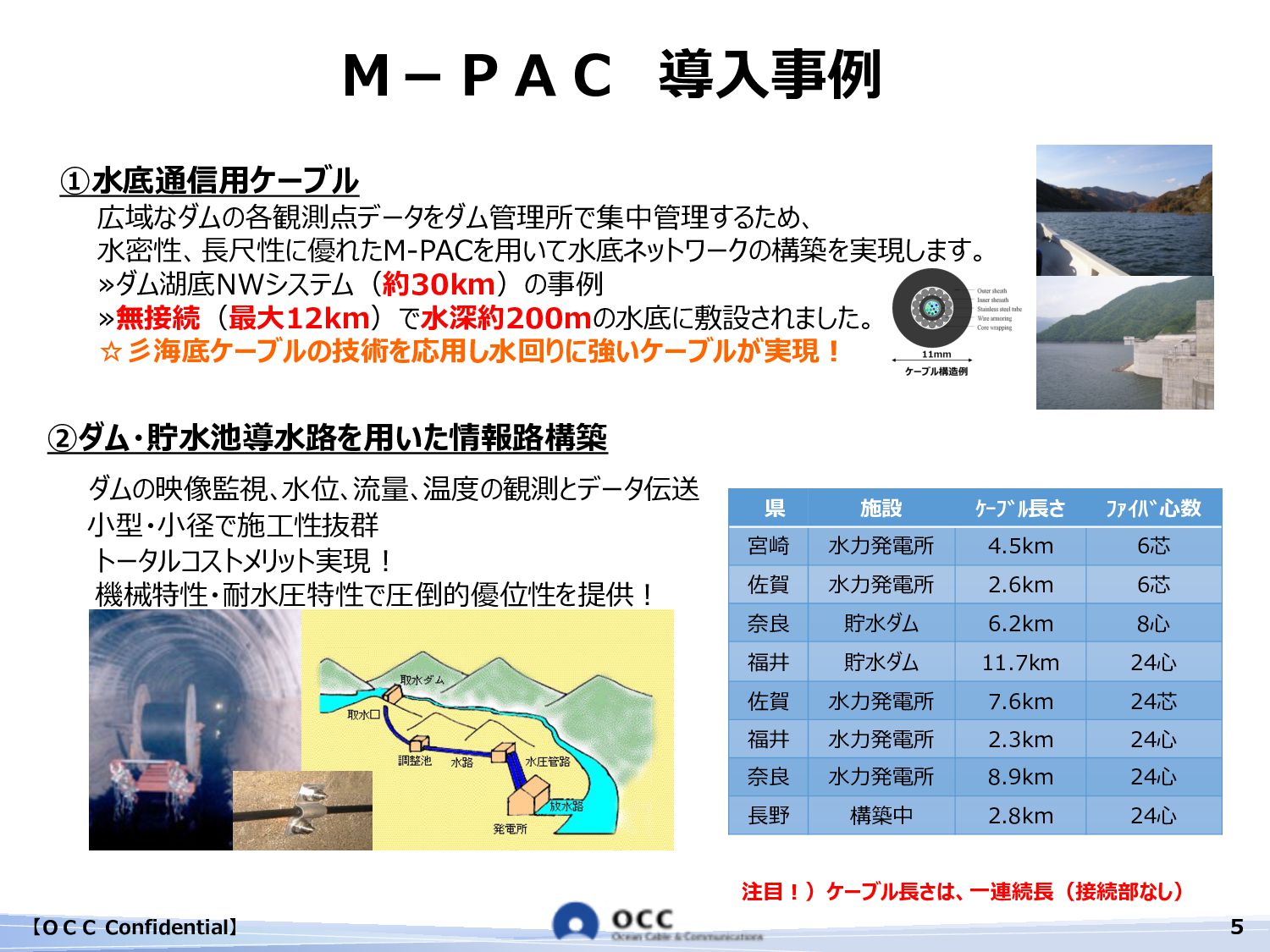

5. 【ＯＣＣ Confidential】 5 Ｍ－ＰＡＣ 導⼊事例 ①⽔底通信⽤ケーブル 広域なダムの各観測点データをダム管理所で集中管理するため、 ⽔密性、⻑尺性に優れたM-PACを⽤いて⽔底ネットワークの構築を実現します。 ≫ダム湖底NWシステム（約30km）の事例 ≫無接続（最⼤12km）で⽔深約200mの⽔底に敷設されました。 ☆⼺海底ケーブルの技術を応⽤し⽔回りに強いケーブルが実現︕ 県 施設 ｹｰﾌﾞﾙ⻑さ ﾌｧｲﾊﾞ⼼数 宮崎 ⽔⼒発電所 4.5km 6芯 佐賀 ⽔⼒発電所 2.6km 6芯 奈良 貯⽔ダム 6.2km 8⼼ 福井 貯⽔ダム 11.7km 24⼼ 佐賀 ⽔⼒発電所 7.6km 24芯 福井 ⽔⼒発電所 2.3km 24⼼ 奈良 ⽔⼒発電所 8.9km 24⼼ ⻑野 構築中 2.8km 24⼼ 注⽬︕）ケーブル⻑さは、⼀連続⻑（接続部なし） ②ダム・貯⽔池導⽔路を⽤いた情報路構築 ダムの映像監視､⽔位､流量､温度の観測とデータ伝送 ⼩型・⼩径で施⼯性抜群 トータルコストメリット実現︕ 機械特性・耐⽔圧特性で圧倒的優位性を提供︕

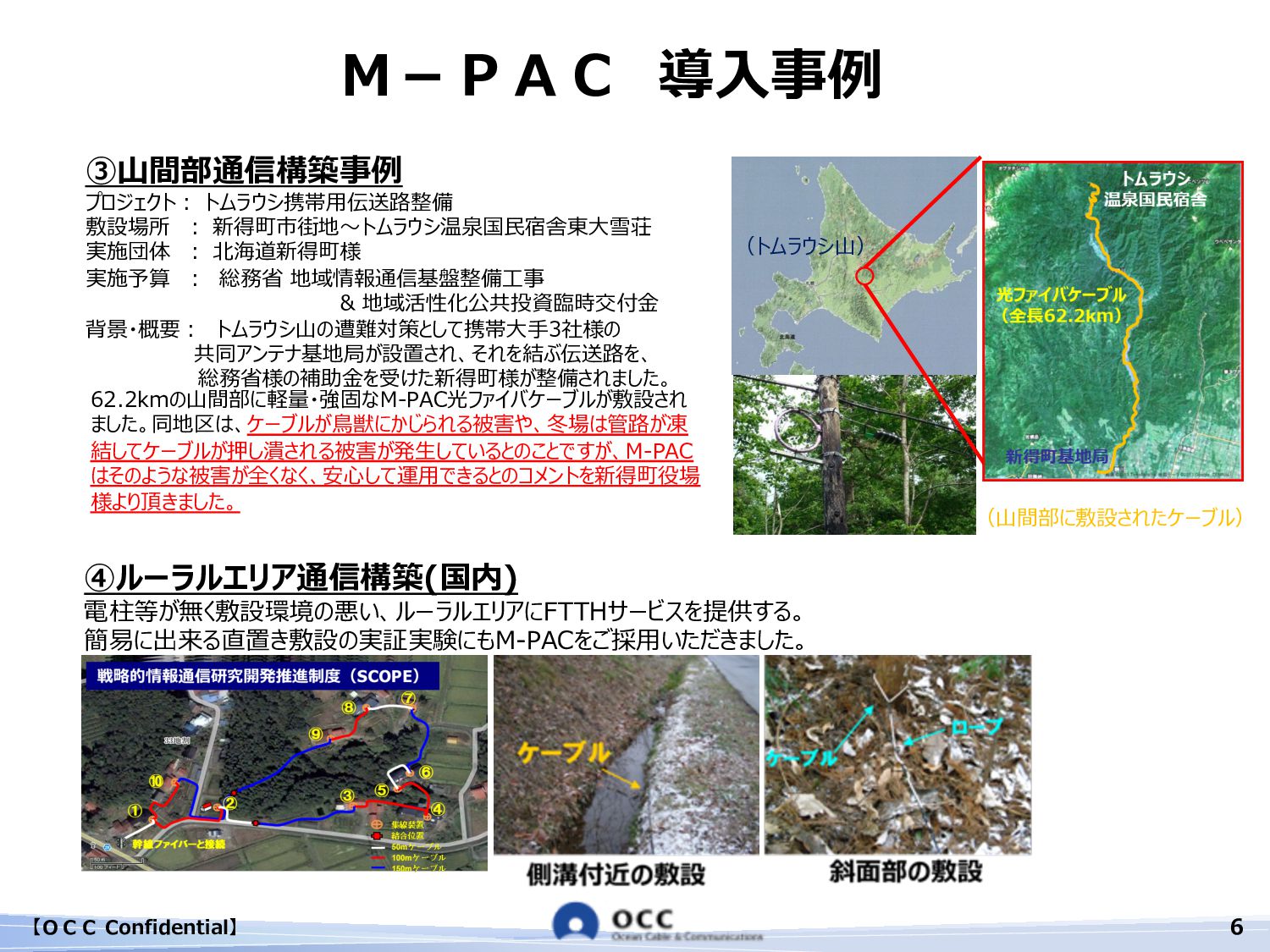

6. 【ＯＣＣ Confidential】 6 62.2kmの⼭間部に軽量・強固なM-PAC光ファイバケーブルが敷設され ました。同地区は、ケーブルが⿃獣にかじられる被害や、冬場は管路が凍 結してケーブルが押し潰される被害が発⽣しているとのことですが、M-PAC はそのような被害が全くなく、安⼼して運⽤できるとのコメントを新得町役場 様より頂きました。 （トムラウシ⼭） （⼭間部に敷設されたケーブル） ③⼭間部通信構築事例 プロジェクト︓ トムラウシ携帯⽤伝送路整備 敷設場所 ︓ 新得町市街地〜トムラウシ温泉国⺠宿舎東⼤雪荘 実施団体 ︓ 北海道新得町様 実施予算 ︓ 総務省 地域情報通信基盤整備⼯事 & 地域活性化公共投資臨時交付⾦ 背景・概要︓ トムラウシ⼭の遭難対策として携帯⼤⼿3社様の 共同アンテナ基地局が設置され、それを結ぶ伝送路を、 総務省様の補助⾦を受けた新得町様が整備されました。 ④ルーラルエリア通信構築(国内) 電柱等が無く敷設環境の悪い、ルーラルエリアにFTTHサービスを提供する。 簡易に出来る直置き敷設の実証実験にもM-PACをご採⽤いただきました。 Ｍ－ＰＡＣ 導⼊事例

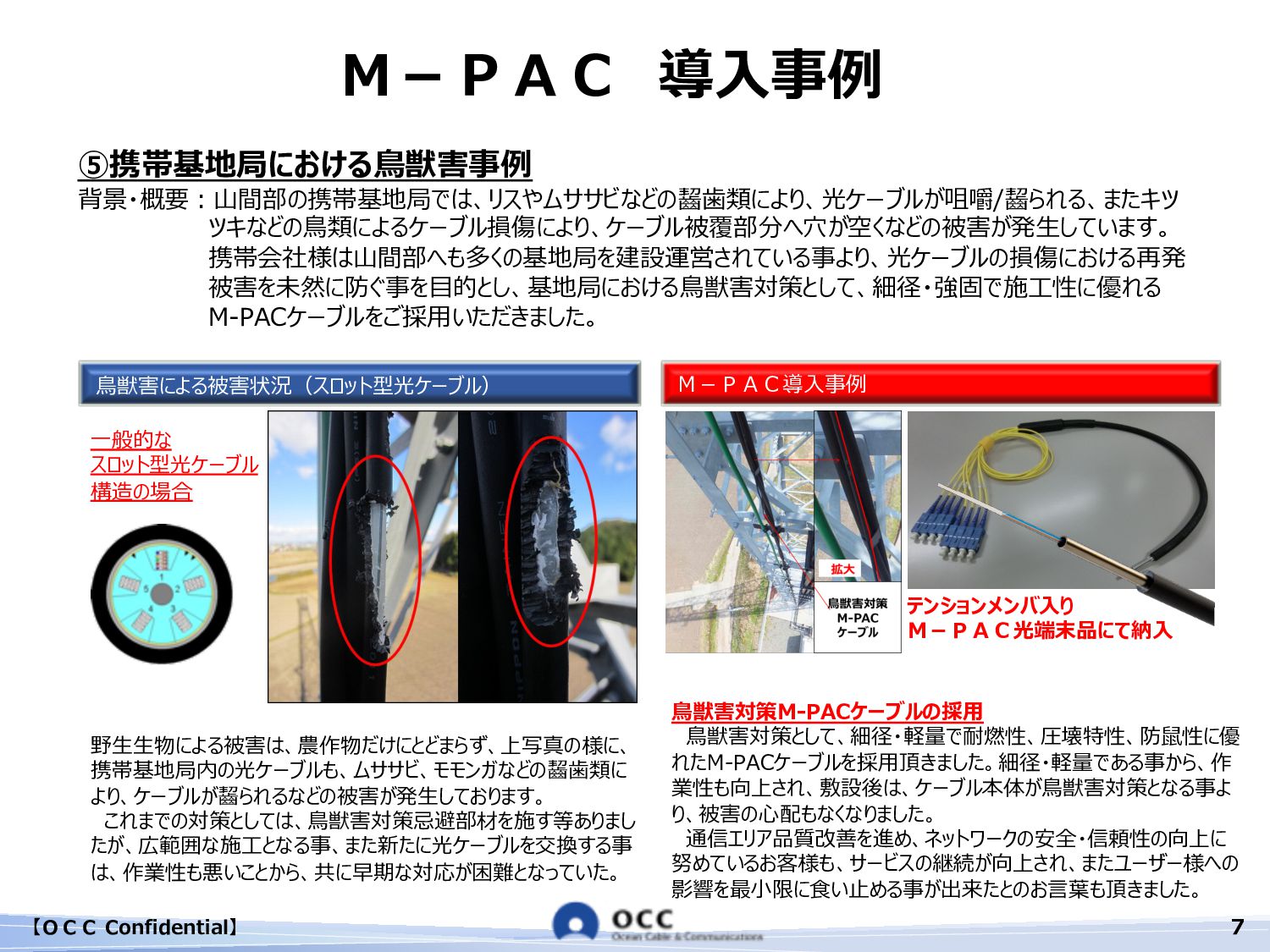

7. 【ＯＣＣ Confidential】 7 ⑤携帯基地局における⿃獣害事例 背景・概要︓⼭間部の携帯基地局では、リスやムササビなどの齧⻭類により、光ケーブルが咀嚼/齧られる、またキツ ツキなどの⿃類によるケーブル損傷により、ケーブル被覆部分へ⽳が空くなどの被害が発⽣しています。 携帯会社様は⼭間部へも多くの基地局を建設運営されている事より、光ケーブルの損傷における再発 被害を未然に防ぐ事を⽬的とし、基地局における⿃獣害対策として、細径・強固で施⼯性に優れる M-PACケーブルをご採⽤いただきました。 ⿃獣害による被害状況（スロット型光ケーブル） ⼀般的な スロット型光ケーブル 構造の場合 野⽣⽣物による被害は、農作物だけにとどまらず、上写真の様に、 携帯基地局内の光ケーブルも、ムササビ、モモンガなどの齧⻭類に より、ケーブルが齧られるなどの被害が発⽣しております。 これまでの対策としては、⿃獣害対策忌避部材を施す等ありまし たが、広範囲な施⼯となる事、また新たに光ケーブルを交換する事 は、作業性も悪いことから、共に早期な対応が困難となっていた。 ⿃獣害対策M-PACケーブルの採⽤ ⿃獣害対策として、細径・軽量で耐燃性、圧壊特性、防⿏性に優 れたM-PACケーブルを採⽤頂きました。細径・軽量である事から、作 業性も向上され、敷設後は、ケーブル本体が⿃獣害対策となる事よ り、被害の⼼配もなくなりました。 通信エリア品質改善を進め、ネットワークの安全・信頼性の向上に 努めているお客様も、サービスの継続が向上され、またユーザー様への 影響を最⼩限に⾷い⽌める事が出来たとのお⾔葉も頂きました。 Ｍ－ＰＡＣ導⼊事例 テンションメンバ⼊り Ｍ－ＰＡＣ光端末品にて納⼊ Ｍ－ＰＡＣ 導⼊事例

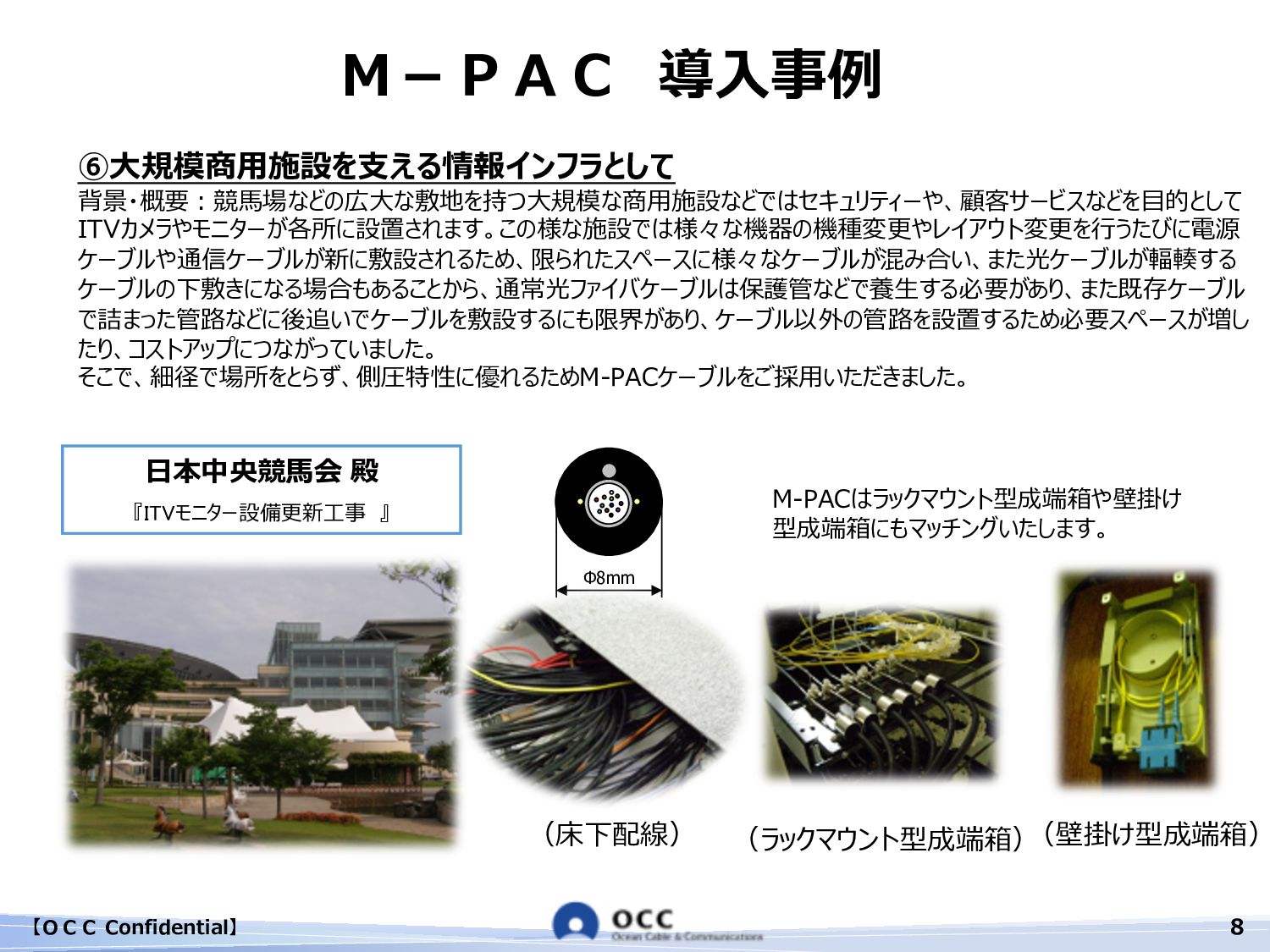

8. 【ＯＣＣ Confidential】 8 ⑥⼤規模商⽤施設を⽀える情報インフラとして 背景・概要︓競⾺場などの広⼤な敷地を持つ⼤規模な商⽤施設などではセキュリティーや、顧客サービスなどを⽬的として ITVカメラやモニターが各所に設置されます。この様な施設では様々な機器の機種変更やレイアウト変更を⾏うたびに電源 ケーブルや通信ケーブルが新に敷設されるため、限られたスペースに様々なケーブルが混み合い、また光ケーブルが輻輳する ケーブルの下敷きになる場合もあることから、通常光ファイバケーブルは保護管などで養⽣する必要があり、また既存ケーブル で詰まった管路などに後追いでケーブルを敷設するにも限界があり、ケーブル以外の管路を設置するため必要スペースが増し たり、コストアップにつながっていました。 そこで、細径で場所をとらず、側圧特性に優れるためM-PACケーブルをご採⽤いただきました。 Φ8mm ⽇本中央競⾺会 殿 『ITVモニター設備更新⼯事 』 （床下配線） （壁掛け型成端箱） （ラックマウント型成端箱） M-PACはラックマウント型成端箱や壁掛け 型成端箱にもマッチングいたします。 Ｍ－ＰＡＣ 導⼊事例

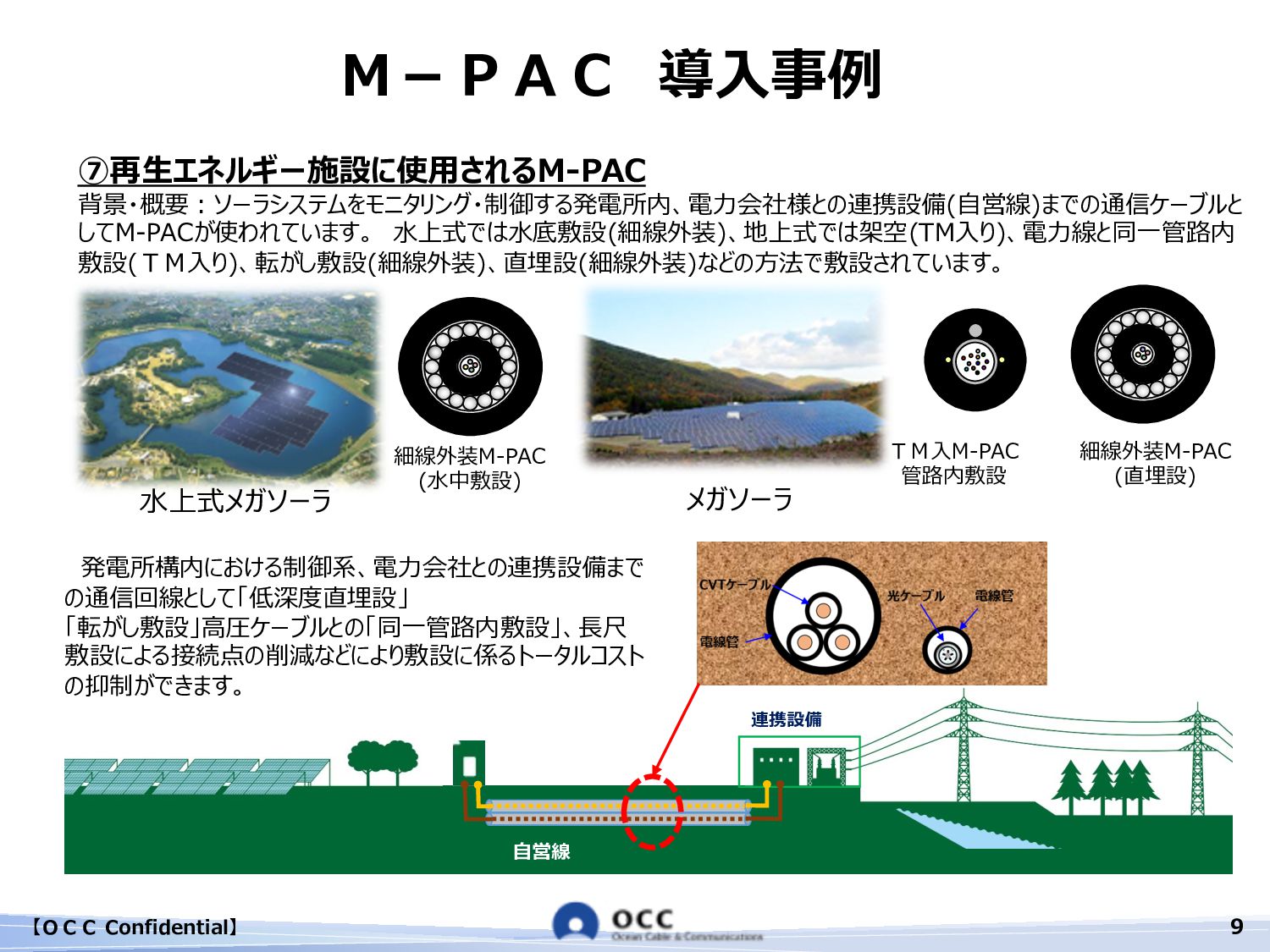

9. 【ＯＣＣ Confidential】 9 ⑦再⽣エネルギー施設に使⽤されるM-PAC 背景・概要︓ソーラシステムをモニタリング・制御する発電所内、電⼒会社様との連携設備(⾃営線)までの通信ケーブルと してM-PACが使われています。 ⽔上式では⽔底敷設(細線外装)、地上式では架空(TM⼊り)、電⼒線と同⼀管路内 敷設(ＴＭ⼊り)、転がし敷設(細線外装)、直埋設(細線外装)などの⽅法で敷設されています。 ⽔上式メガソーラ 細線外装M-PAC (⽔中敷設) メガソーラ ＴＭ⼊M-PAC 管路内敷設 細線外装M-PAC (直埋設) 連携設備 ⾃営線 発電所構内における制御系、電⼒会社との連携設備まで の通信回線として「低深度直埋設」 「転がし敷設」⾼圧ケーブルとの「同⼀管路内敷設」、⻑尺 敷設による接続点の削減などにより敷設に係るトータルコスト の抑制ができます。 Ｍ－ＰＡＣ 導⼊事例

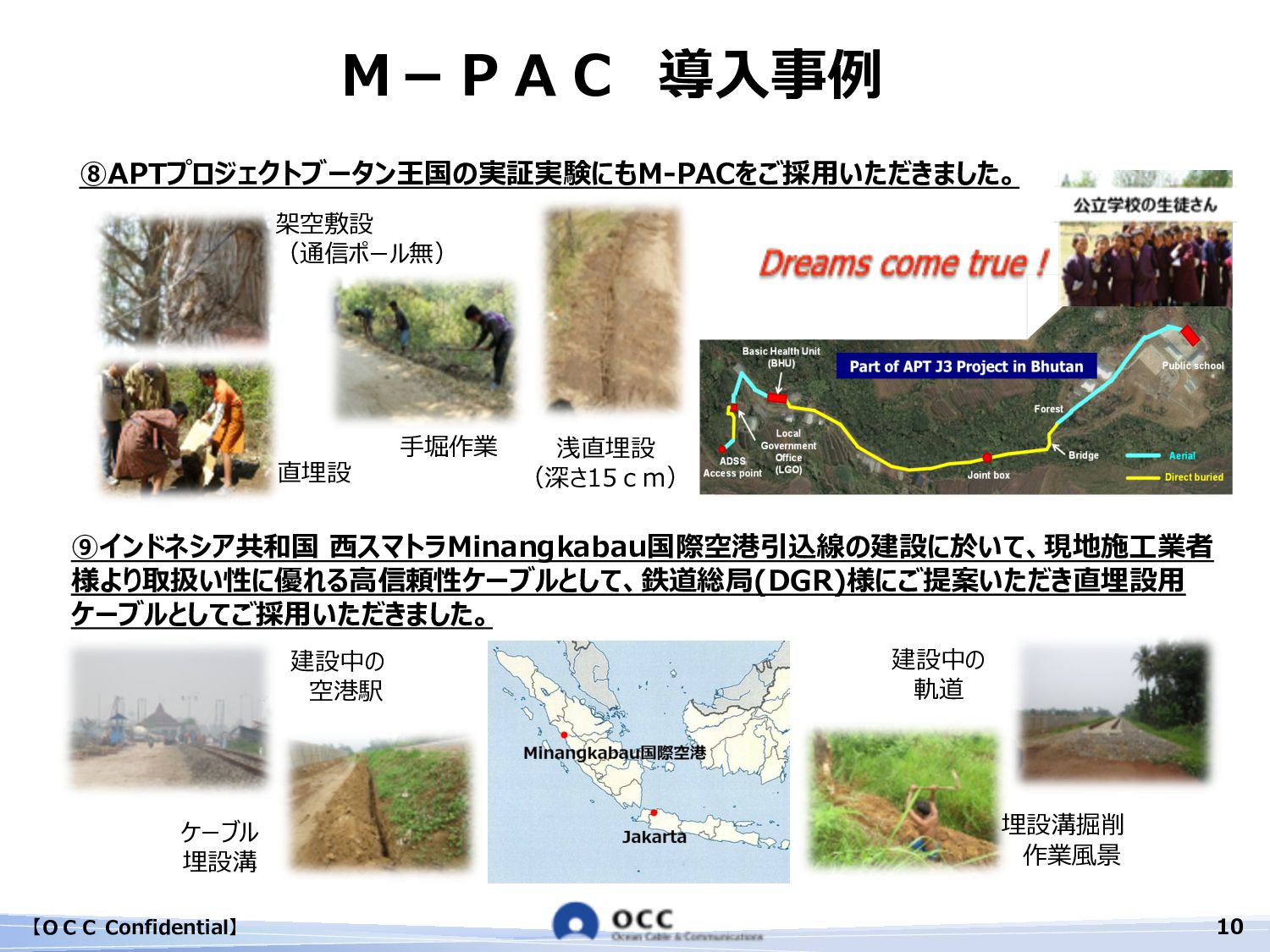

10. 【ＯＣＣ Confidential】 10 架空敷設 （通信ポール無） 浅直埋設 （深さ15ｃｍ） ⼿堀作業 直埋設 ⑧APTプロジェクトブータン王国の実証実験にもM-PACをご採⽤いただきました。 ⑨インドネシア共和国 ⻄スマトラMinangkabau国際空港引込線の建設に於いて、現地施⼯業者 様より取扱い性に優れる⾼信頼性ケーブルとして、鉄道総局(DGR)様にご提案いただき直埋設⽤ ケーブルとしてご採⽤いただきました。 建設中の 空港駅 建設中の 軌道 ケーブル 埋設溝 埋設溝掘削 作業⾵景 Ｍ－ＰＡＣ 導⼊事例

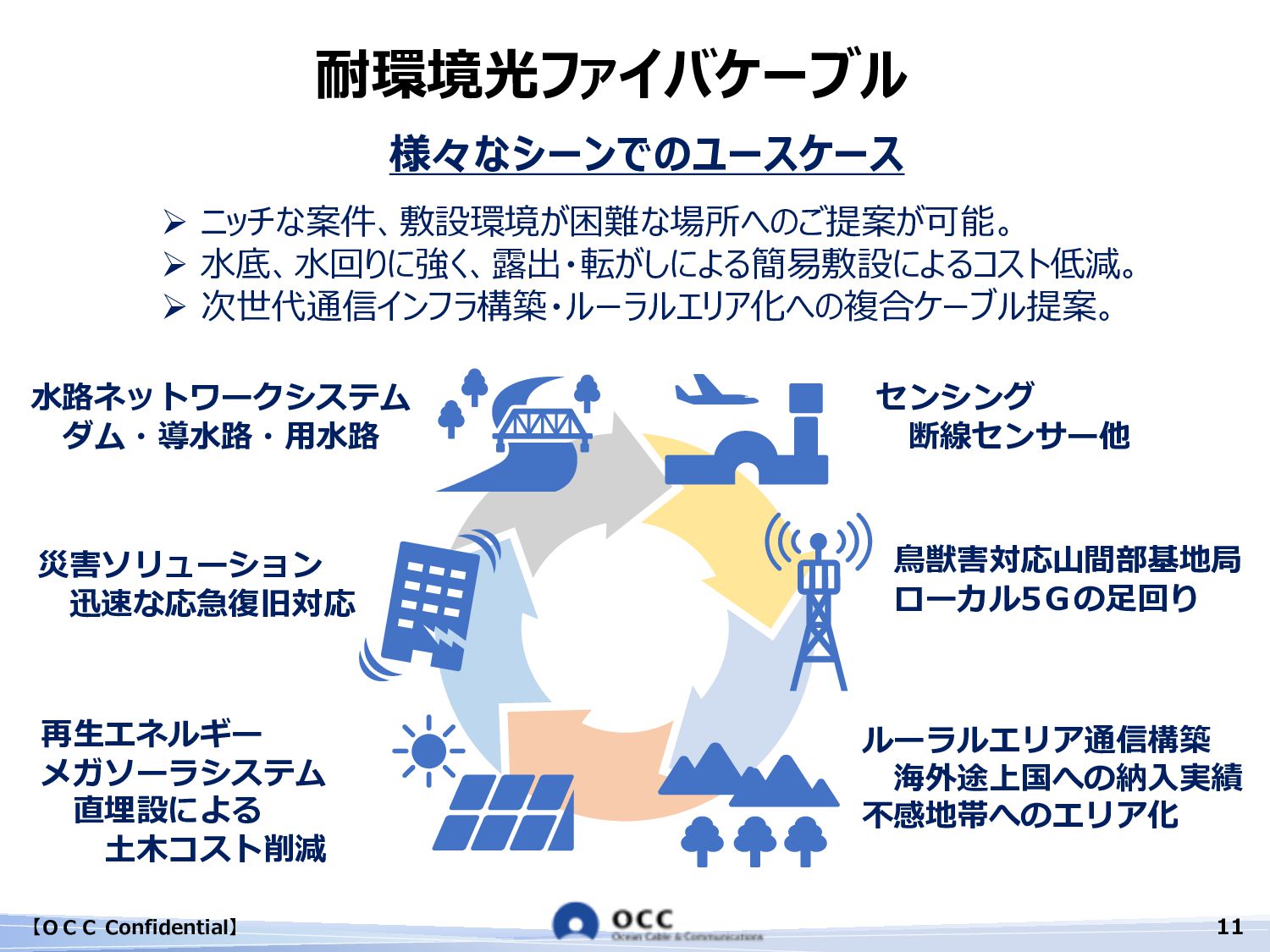

11. 【ＯＣＣ Confidential】 11 耐環境光ファイバケーブル Ø ニッチな案件、敷設環境が困難な場所へのご提案が可能。 Ø ⽔底、⽔回りに強く、露出・転がしによる簡易敷設によるコスト低減。 Ø 次世代通信インフラ構築・ルーラルエリア化への複合ケーブル提案。 様々なシーンでのユースケース ⽔路ネットワークシステム ダム・導⽔路・⽤⽔路 災害ソリューション 迅速な応急復旧対応 再⽣エネルギー メガソーラシステム 直埋設による ⼟⽊コスト削減 センシング 断線センサー他 ⿃獣害対応⼭間部基地局 ローカル5Ｇの⾜回り ルーラルエリア通信構築 海外途上国への納⼊実績 不感地帯へのエリア化
12. 【ＯＣＣ Confidential】 12 ご清聴ありがとうございました
