こちらは2026年8月27日開催のKubernetes Novice Tokyo #41セッション枠にて発表した内容になります。
本セッションでは、vLLMをKServeでKubernetes上にデプロイし、Qwen3.8-27B-FP8をAPIとして提供し、実推論までを検証した過程を紹介します。 さらに、複数PodでLLMを提供する場面を想定し、llm-dによるルーティング構成と、その動作も確認しました。

LLM Servingでは、Podごとの待ち行列やKV Cacheの状態によって、同じリクエストでも処理速度が変わります。通常のServiceは接続先を選べても、LLM内部の状態までは判断できません。llm-dは、Queue・KV Cache・Prefix Cacheなどの状態を基に推論先を選びます。本セッションでは、vLLM・KServe・llm-dの役割分担と、LLM Servingを次の段階へ進める考え方を紹介します。

Transcript

1. KServeで始める LLM Serving vLLMから llm-d まで Qwen3.8-27B-FP8を実装してみてわかったこと 2026.08.27 株式会社NTTデータ akane kubernetes Novice Tokyo #41
2. 自己紹介 ii (akane) @__n0978a55 ▪所属：株式会社NTTデータ 2年目 ▪業務内容：PrivateAI(閉域網向け生成AIプラットフォーム) 開発・社内向けGPU基盤サービス維持・運用 ▪興味があること：LLM,Physical AI その他最新技術 etc ▪趣味：国内外旅行、楽器演奏、読書、ランニングetc ▪ひとこと：Kubernetes、その他IT知識ド初心者ですので お手柔らかにお願いいたします… これから精進し続けていくつもりです （現在進行形） 1/25
3. 参加の動機 ▪ 社外発表(?)してみたい ▪ Kubernetesをもっと知りたい ▪ 社外のKubernetesに詳しい人と仲良くなりたい、勉強したい 本当はLT枠で話したかった(自信がなかった)が、埋まっていたのでセッション枠に 勇気を出して応募してみました 2/25 ※発言は個人の見解に基づくものであり、所属組織を代表するものではありません

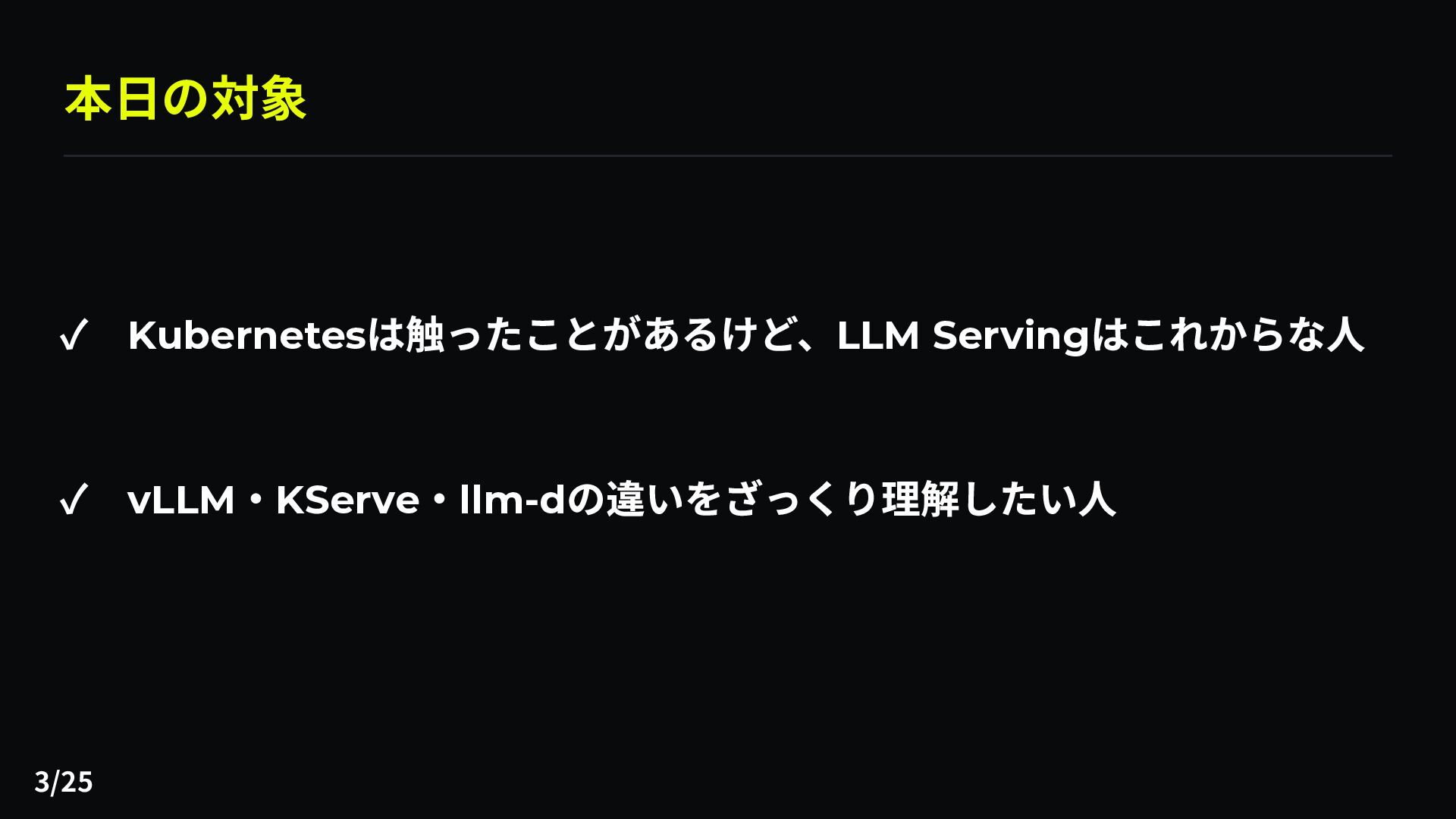

4. 本日の対象 ✓ Kubernetesは触ったことがあるけど、LLM Servingはこれからな人 ✓ vLLM・KServe・llm-dの違いをざっくり理解したい人 3/25

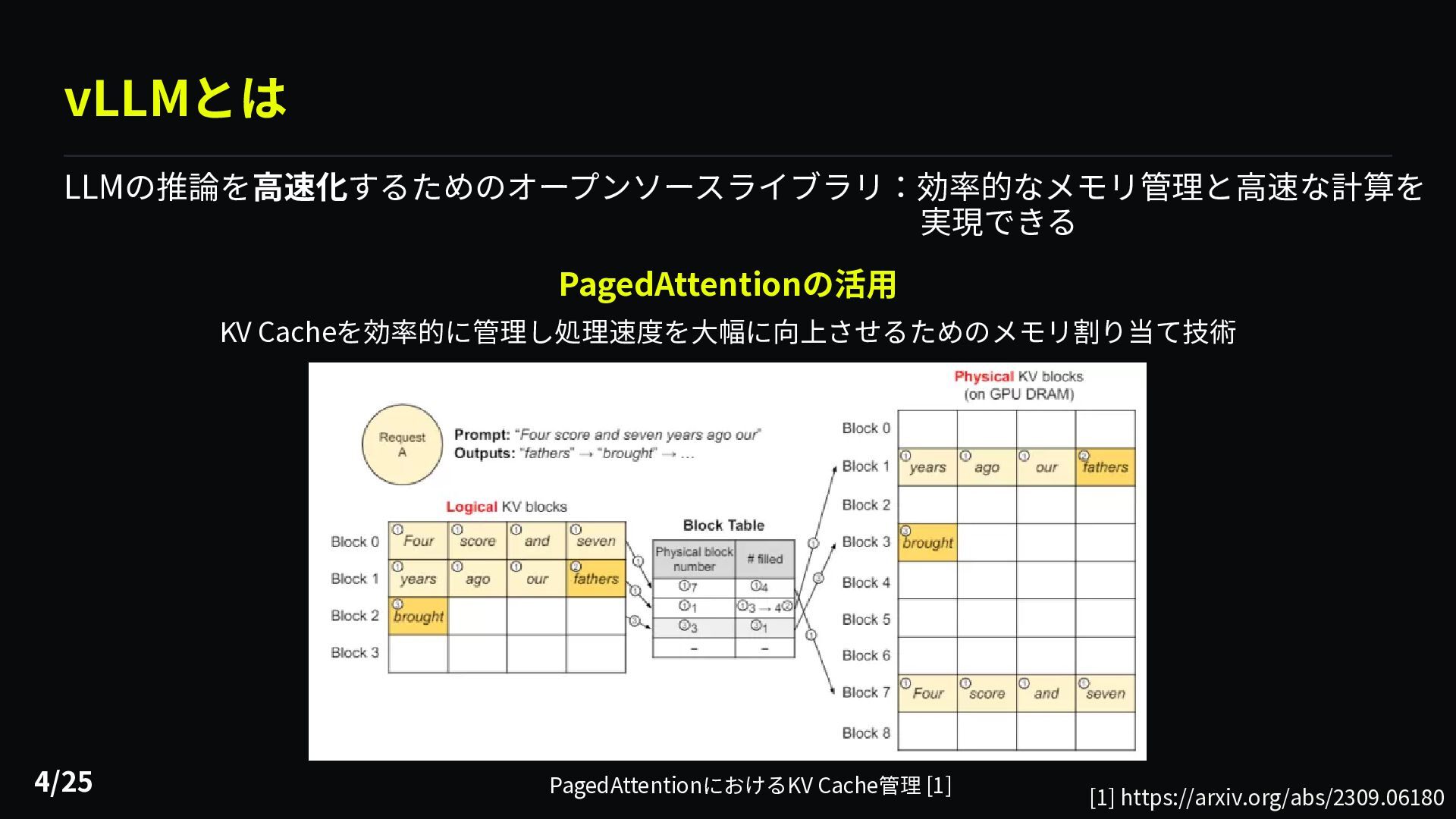

5. vLLMとは LLMの推論を高速化するためのオープンソースライブラリ：効率的なメモリ管理と高速な計算を 実現できる PagedAttentionの活用 KV Cacheを効率的に管理し処理速度を大幅に向上させるためのメモリ割り当て技術 4/25 PagedAttentionにおけるKV Cache管理 [1] [1] https://arxiv.org/abs/2309.06180
6. 今日の流れ 今回は2段階に分けて検証を進めていく ① Qwen3.8-27B-FP8をvLLMで起動し、KServe経由でKubernetes上から推論でき る状態にする ② 複数Pod構成を想定し通常のKubernetes Serviceの課題とllm-dによるルーティン グの仕組みを確認する 5/25
7. 今日の流れ 今回は2段階に分けて検証を進めていく ① Qwen3.8-27B-FP8をvLLMで起動し、KServe経由でKubernetes上から推論でき る状態にする ② 複数Pod構成を想定し通常のKubernetes Serviceの課題とllm-dによるルーティン グの仕組みを確認する 6/25

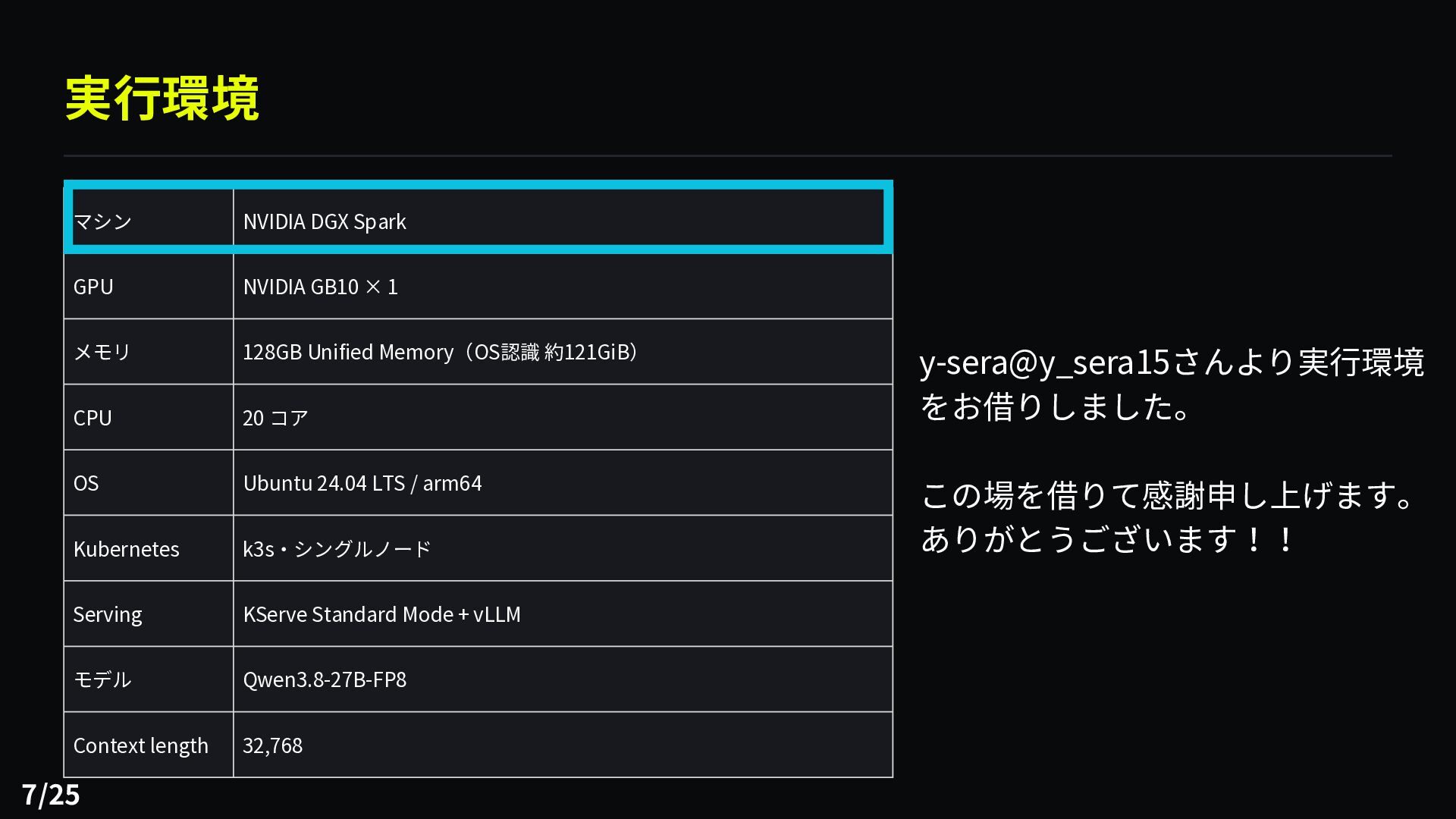

8. 実行環境 マシン NVIDIA DGX Spark GPU NVIDIA GB10 × 1 メモリ 128GB Unified Memory（OS認識 約121GiB） CPU 20 コア OS Ubuntu 24.04 LTS / arm64 Kubernetes k3s・シングルノード Serving KServe Standard Mode + vLLM モデル Qwen3.8-27B-FP8 Context length 32,768 7/25 y-sera@y_sera15さんより実行環境 をお借りしました。 この場を借りて感謝申し上げます。 ありがとうございます！！

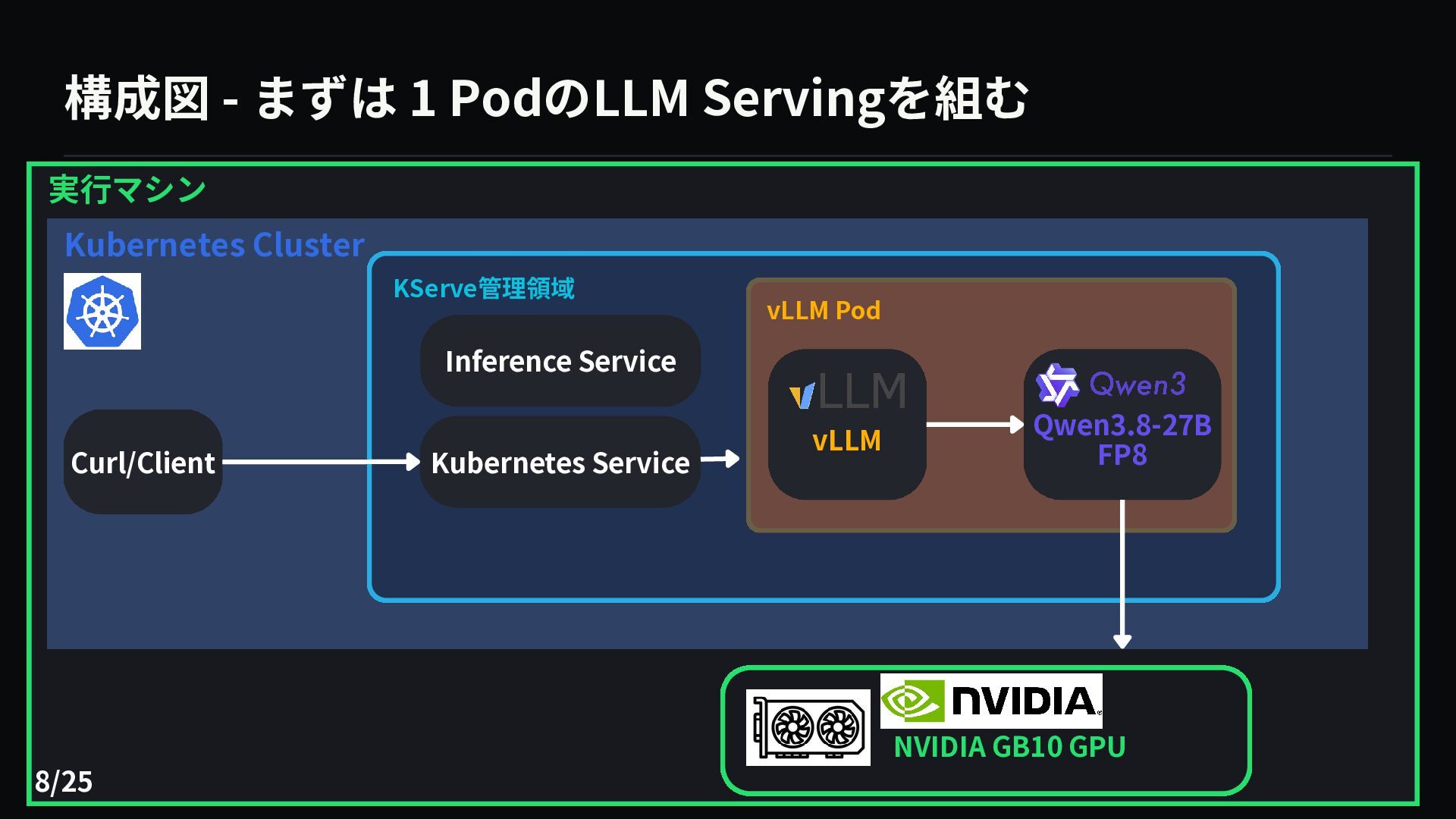

9. 構成図 - まずは 1 PodのLLM Servingを組む 実行マシン Kubernetes Cluster KServe管理領域 vLLM Pod Inference Service Curl/Client 8/25 Kubernetes Service vLLM Qwen3.8-27B FP8 NVIDIA GB10 GPU

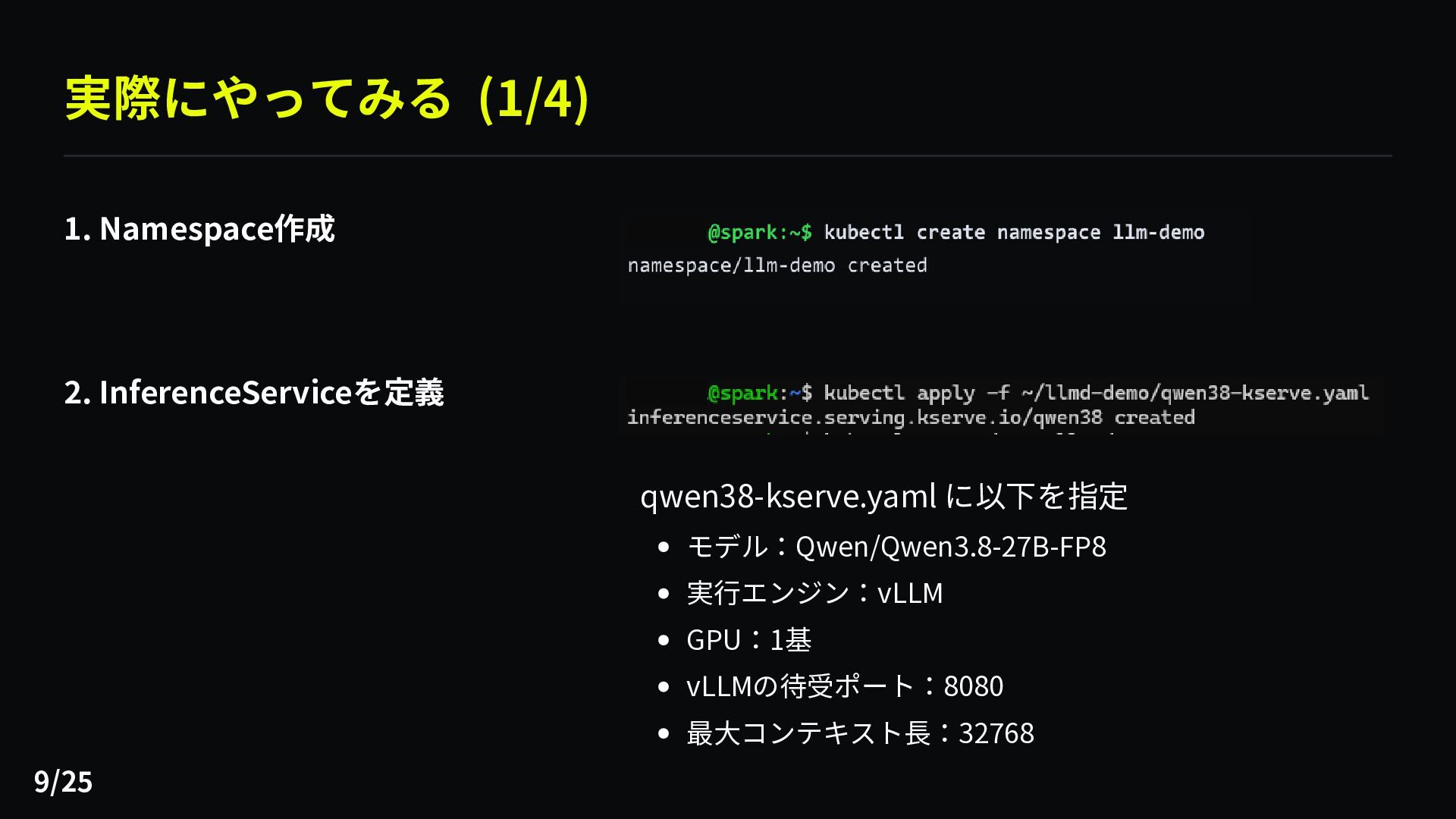

10. 実際にやってみる (1/4) 1. Namespace作成 2. InferenceServiceを定義 qwen38-kserve.yaml に以下を指定 モデル：Qwen/Qwen3.8-27B-FP8 実行エンジン：vLLM GPU：1基 vLLMの待受ポート：8080 最大コンテキスト長：32768 9/25

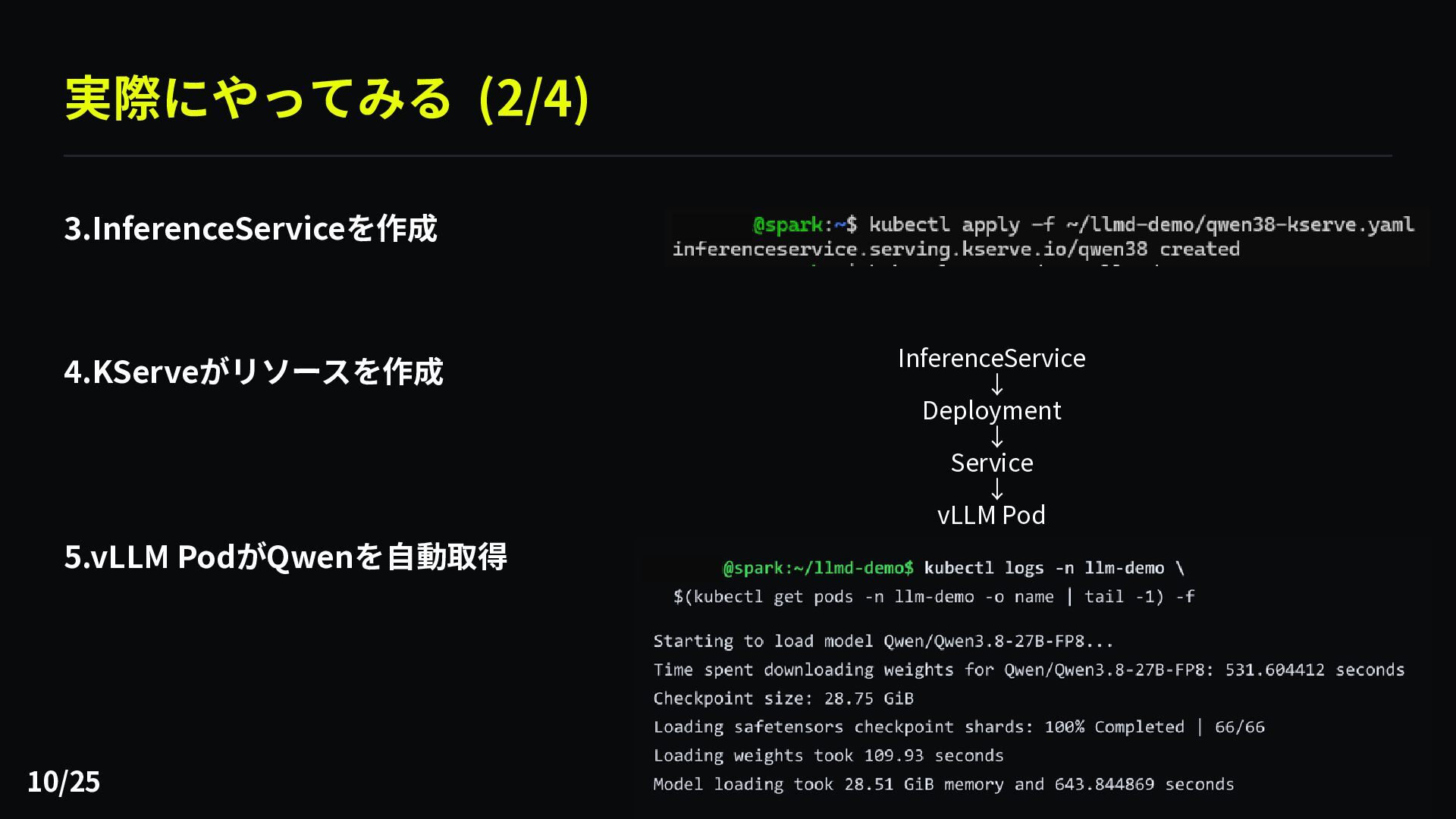

11. 実際にやってみる (2/4) 3.InferenceServiceを作成 4.KServeがリソースを作成 5.vLLM PodがQwenを自動取得 10/25 InferenceService ↓ Deployment ↓ Service ↓ vLLM Pod

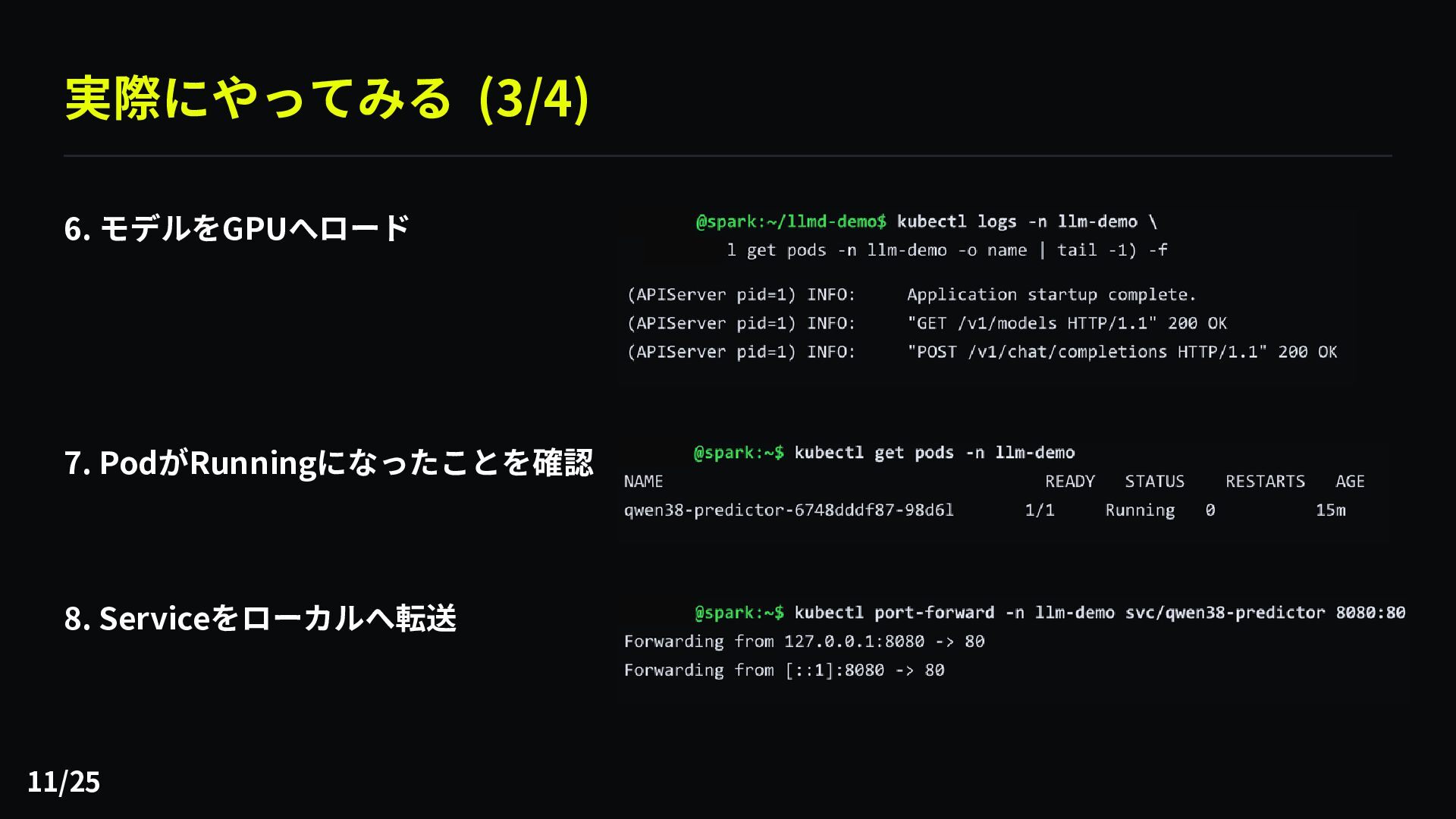

12. 実際にやってみる (3/4) 6. モデルをGPUへロード 7. PodがRunningになったことを確認 8. Serviceをローカルへ転送 11/25

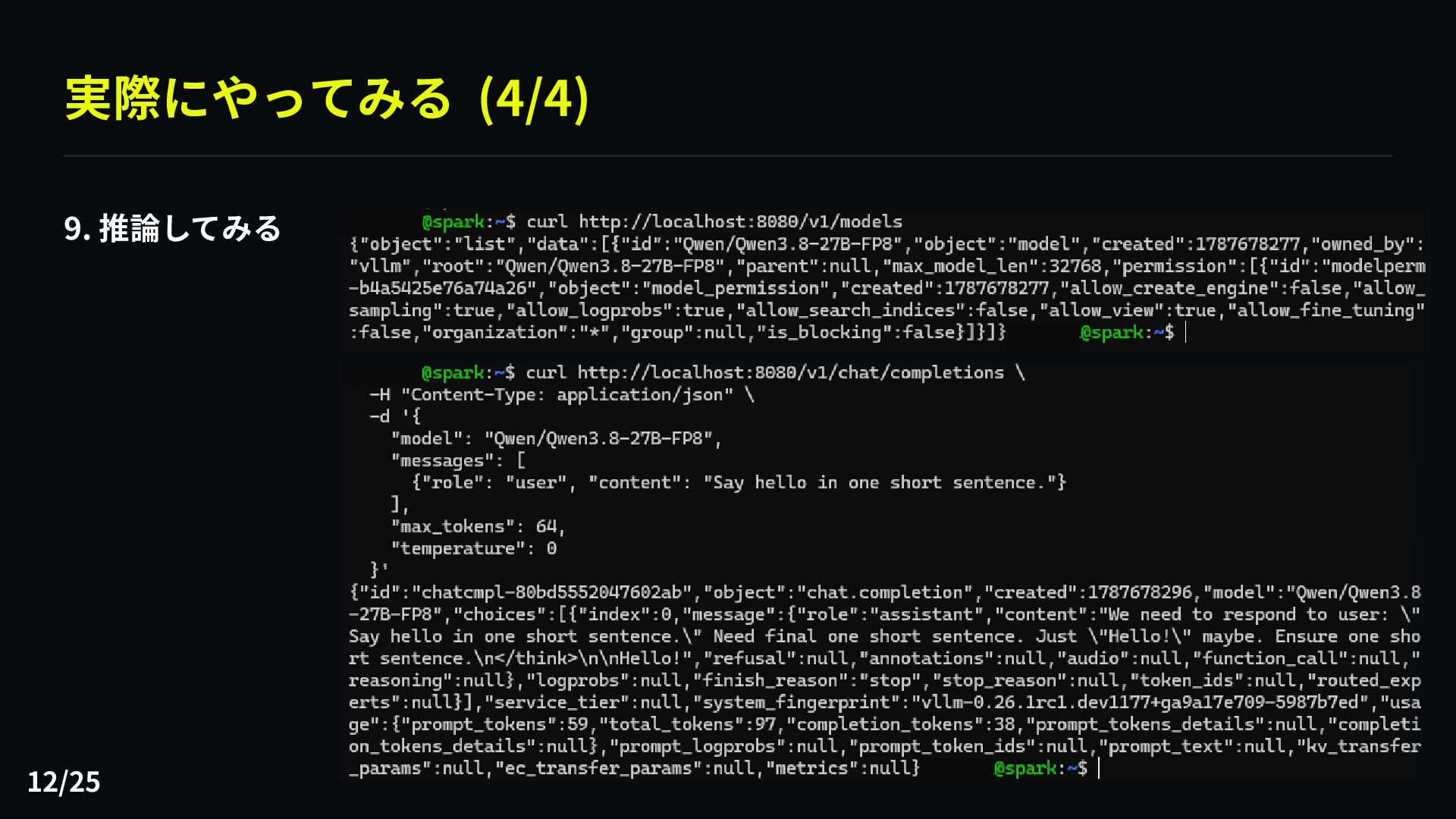

13. 実際にやってみる (4/4) 9. 推論してみる 12/25

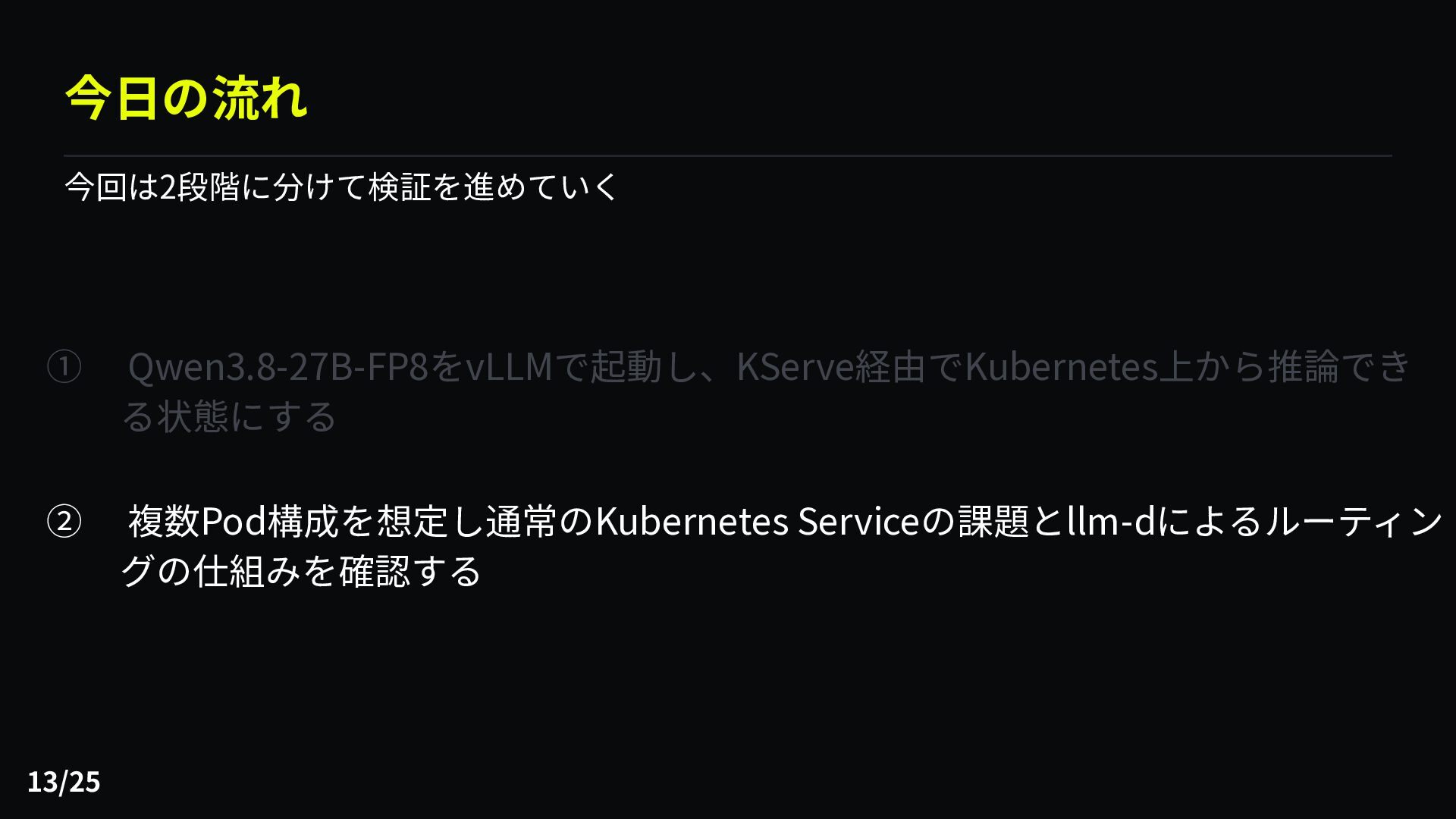

14. 今日の流れ 今回は2段階に分けて検証を進めていく ① Qwen3.8-27B-FP8をvLLMで起動し、KServe経由でKubernetes上から推論でき る状態にする ② 複数Pod構成を想定し通常のKubernetes Serviceの課題とllm-dによるルーティン グの仕組みを確認する 13/25

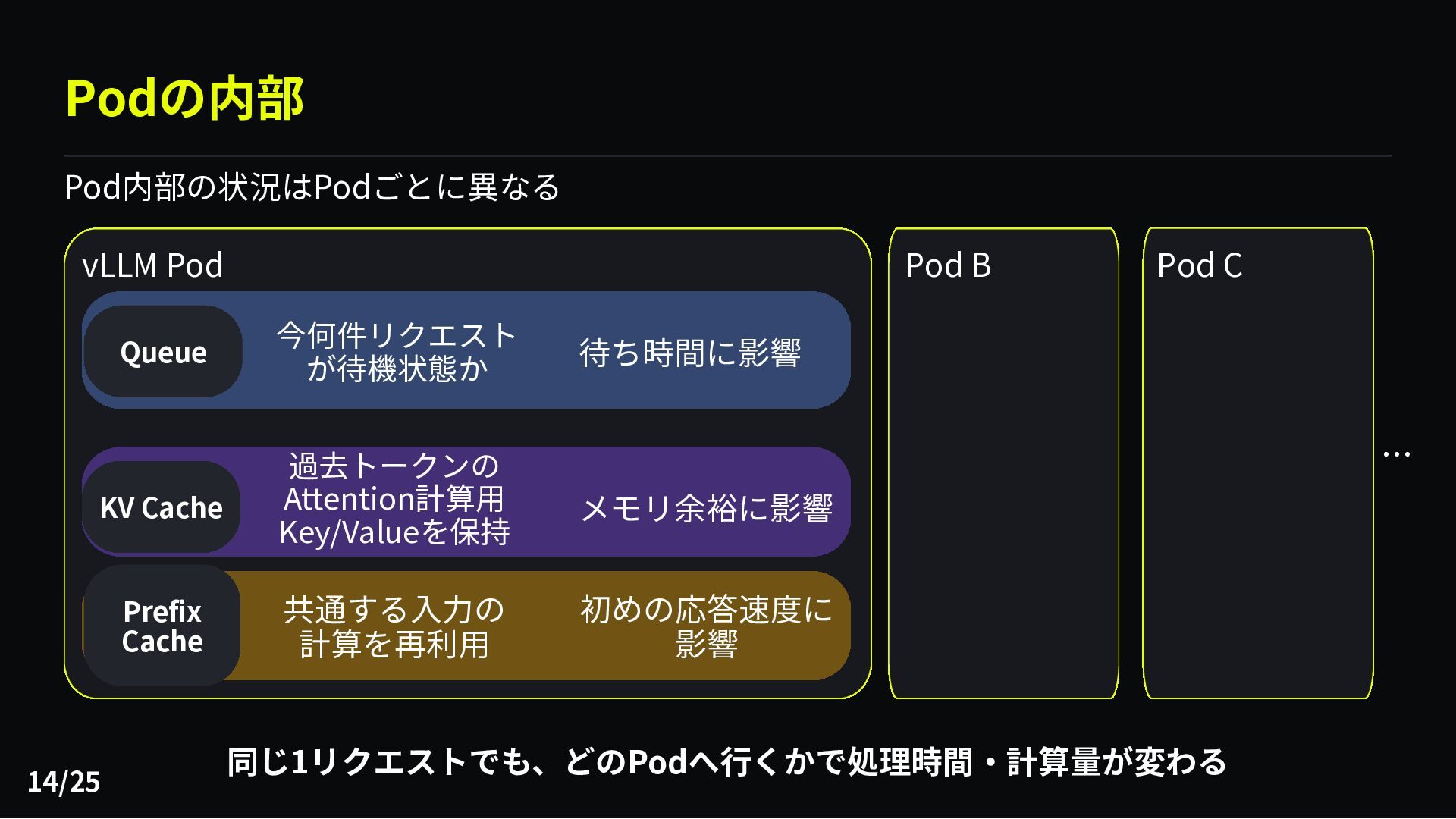

15. Podの内部 Pod内部の状況はPodごとに異なる vLLM Pod Pod B Queue 今何件リクエスト が待機状態か KV Cache 過去トークンの Attention計算用 Key/Valueを保持 メモリ余裕に影響 Prefix Cache 共通する入力の 計算を再利用 初めの応答速度に 影響 14/25 Pod C 待ち時間に影響 … 同じ1リクエストでも、どのPodへ行くかで処理時間・計算量が変わる

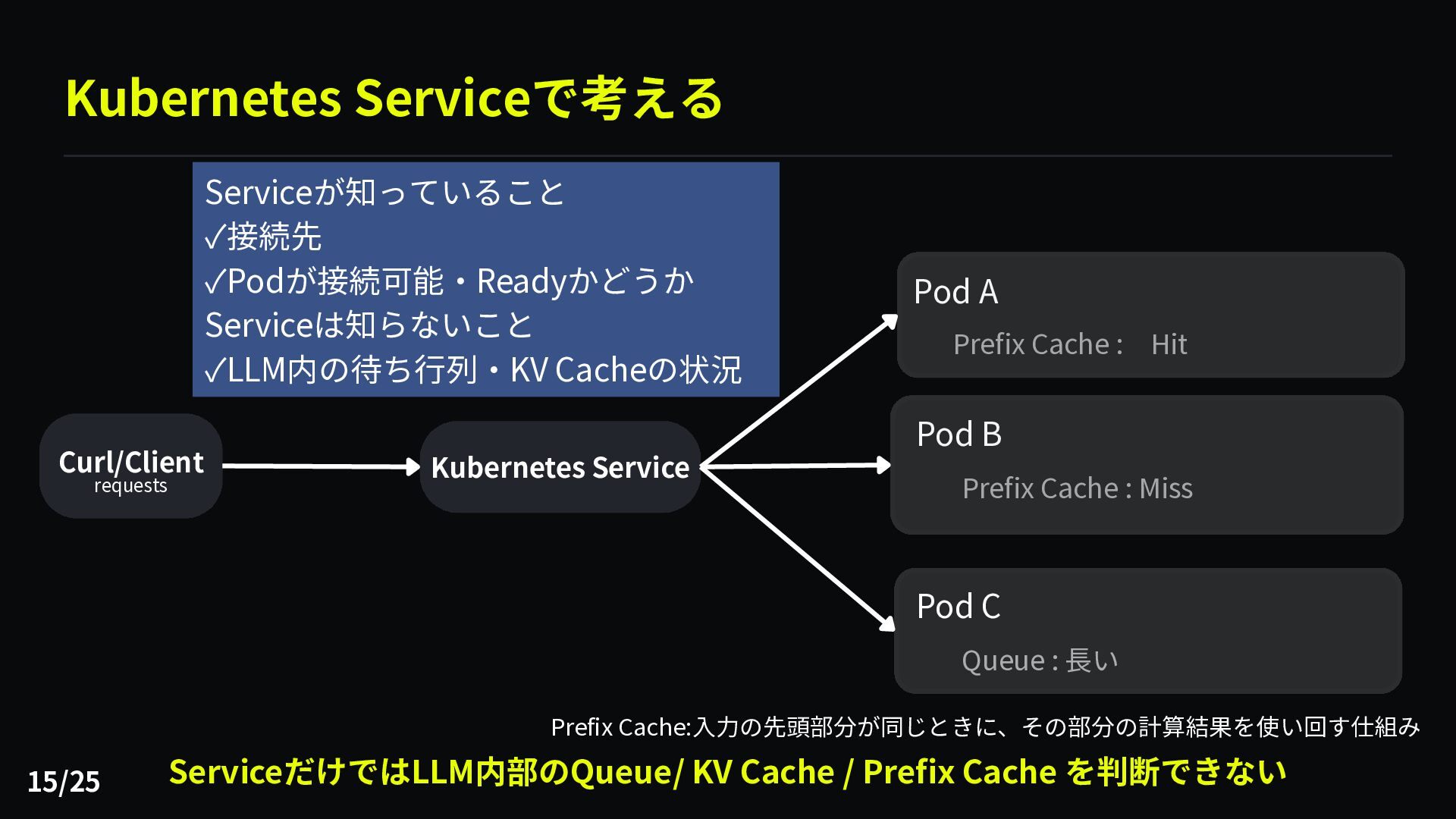

16. Kubernetes Serviceで考える Serviceが知っていること ✓接続先 ✓Podが接続可能・Readyかどうか Serviceは知らないこと ✓LLM内の待ち行列・KV Cacheの状況 Curl/Client requests Kubernetes Service Pod A Prefix Cache : Hit Pod B Prefix Cache : Miss Pod C Queue : 長い Prefix Cache:入力の先頭部分が同じときに、その部分の計算結果を使い回す仕組み 15/25 ServiceだけではLLM内部のQueue/ KV Cache / Prefix Cache を判断できない

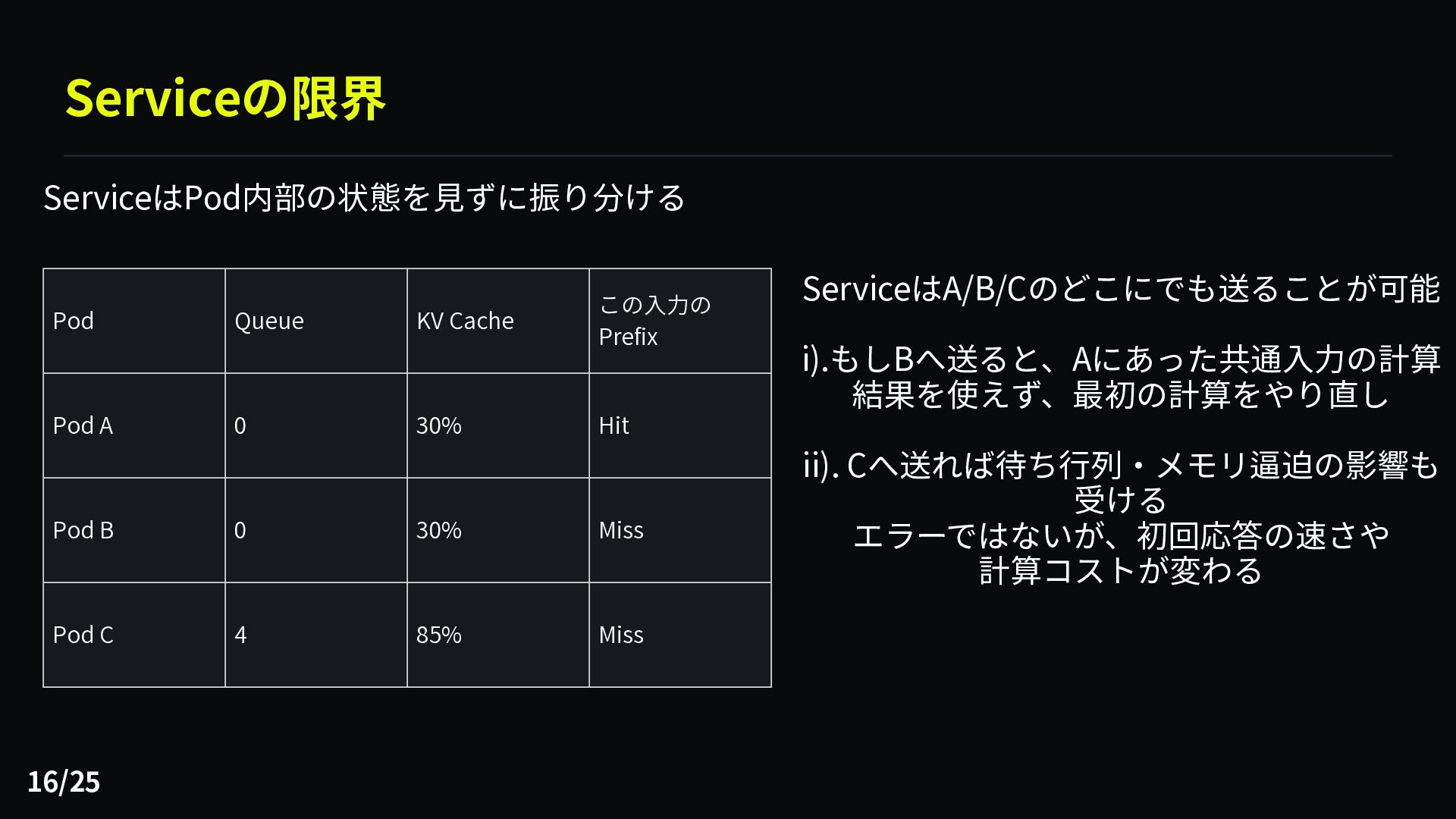

17. Serviceの限界 ServiceはPod内部の状態を見ずに振り分ける Pod Queue KV Cache この入力の Prefix Pod A 0 30% Hit Pod B 0 30% Miss Pod C 4 85% Miss 16/25 ServiceはA/B/Cのどこにでも送ることが可能 i).もしBへ送ると、Aにあった共通入力の計算 結果を使えず、最初の計算をやり直し ii). Cへ送れば待ち行列・メモリ逼迫の影響も 受ける エラーではないが、初回応答の速さや 計算コストが変わる

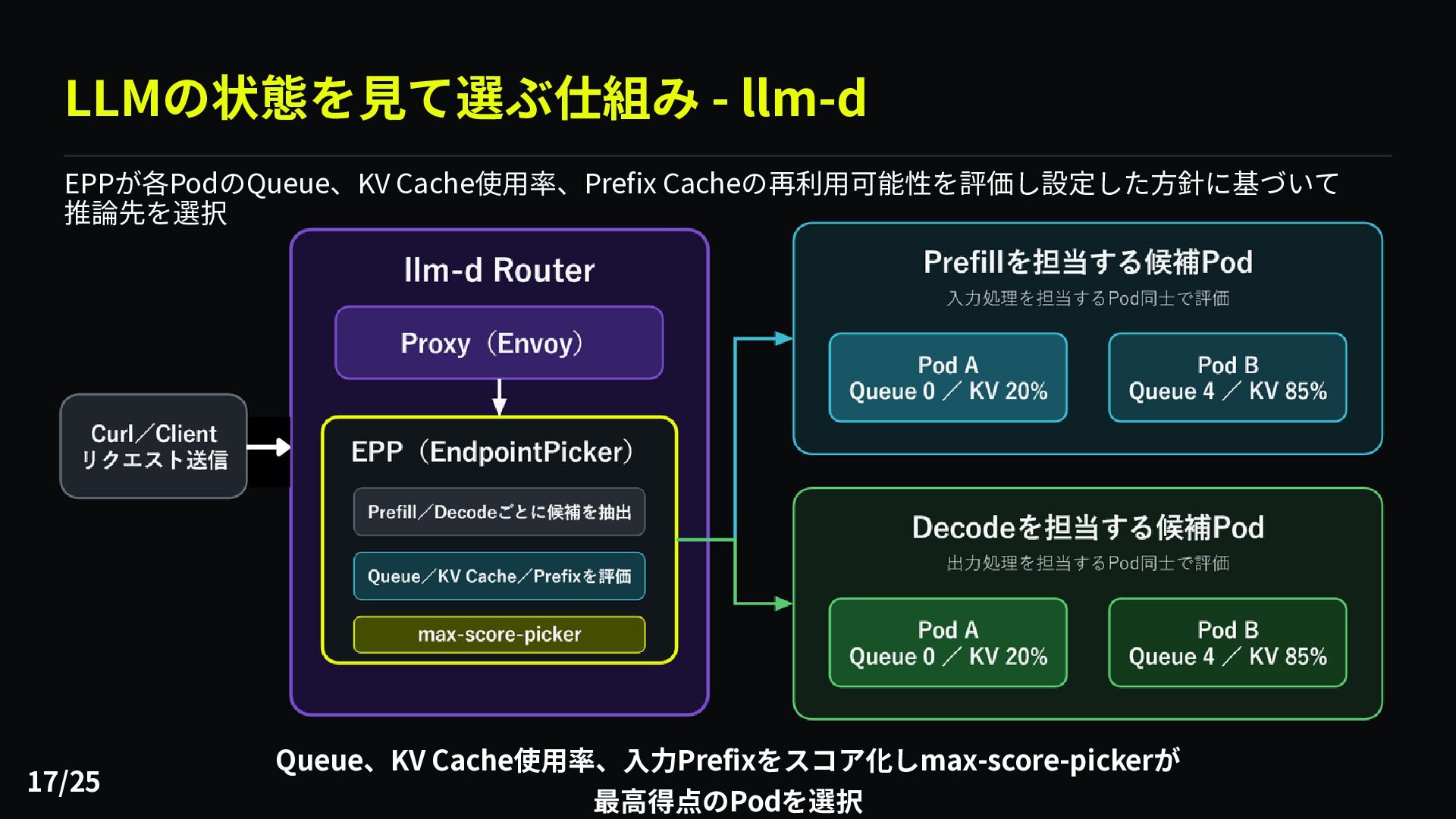

18. LLMの状態を見て選ぶ仕組み - llm-d EPPが各PodのQueue、KV Cache使用率、Prefix Cacheの再利用可能性を評価し設定した方針に基づいて 推論先を選択 17/25 Queue、KV Cache使用率、入力Prefixをスコア化しmax-score-pickerが 最高得点のPodを選択

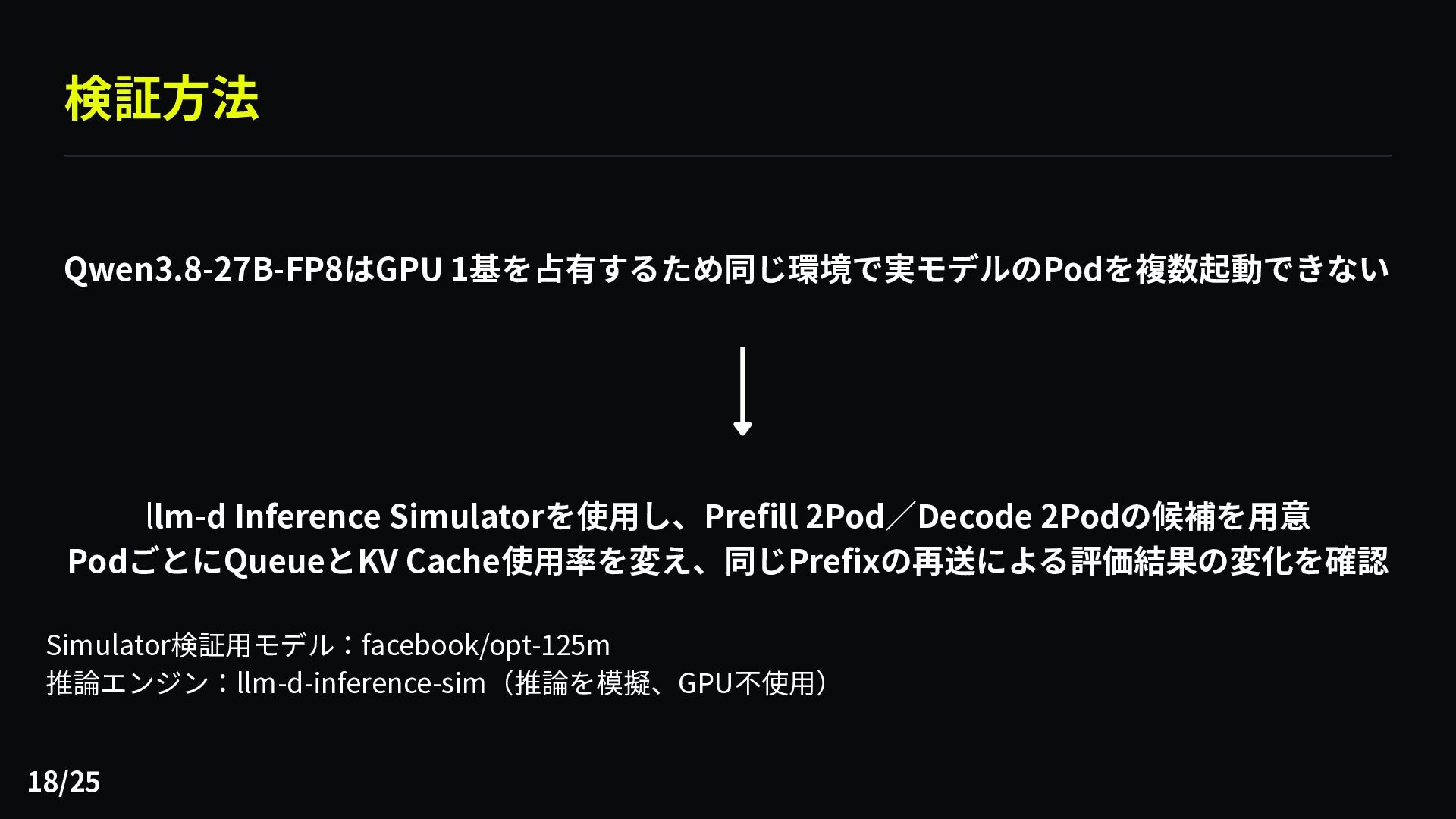

19. 検証方法 Qwen3.8-27B-FP8はGPU 1基を占有するため同じ環境で実モデルのPodを複数起動できない llm-d Inference Simulatorを使用し、Prefill 2Pod／Decode 2Podの候補を用意 PodごとにQueueとKV Cache使用率を変え、同じPrefixの再送による評価結果の変化を確認 Simulator検証用モデル：facebook/opt-125m 推論エンジン：llm-d-inference-sim（推論を模擬、GPU不使用） 18/25

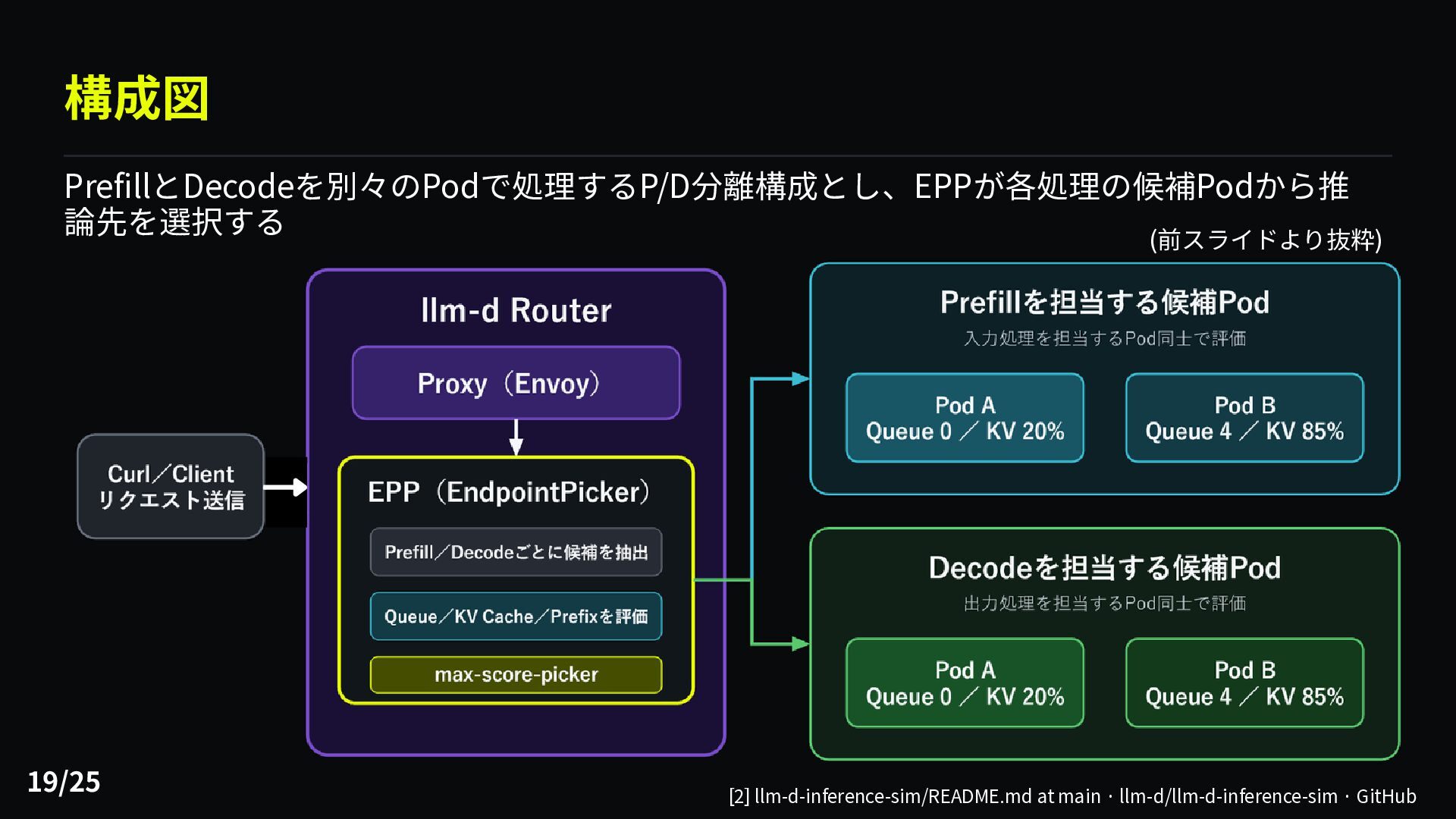

20. 構成図 PrefillとDecodeを別々のPodで処理するP/D分離構成とし、EPPが各処理の候補Podから推 論先を選択する (前スライドより抜粋) 19/25 [2] llm-d-inference-sim/README.md at main · llm-d/llm-d-inference-sim · GitHub

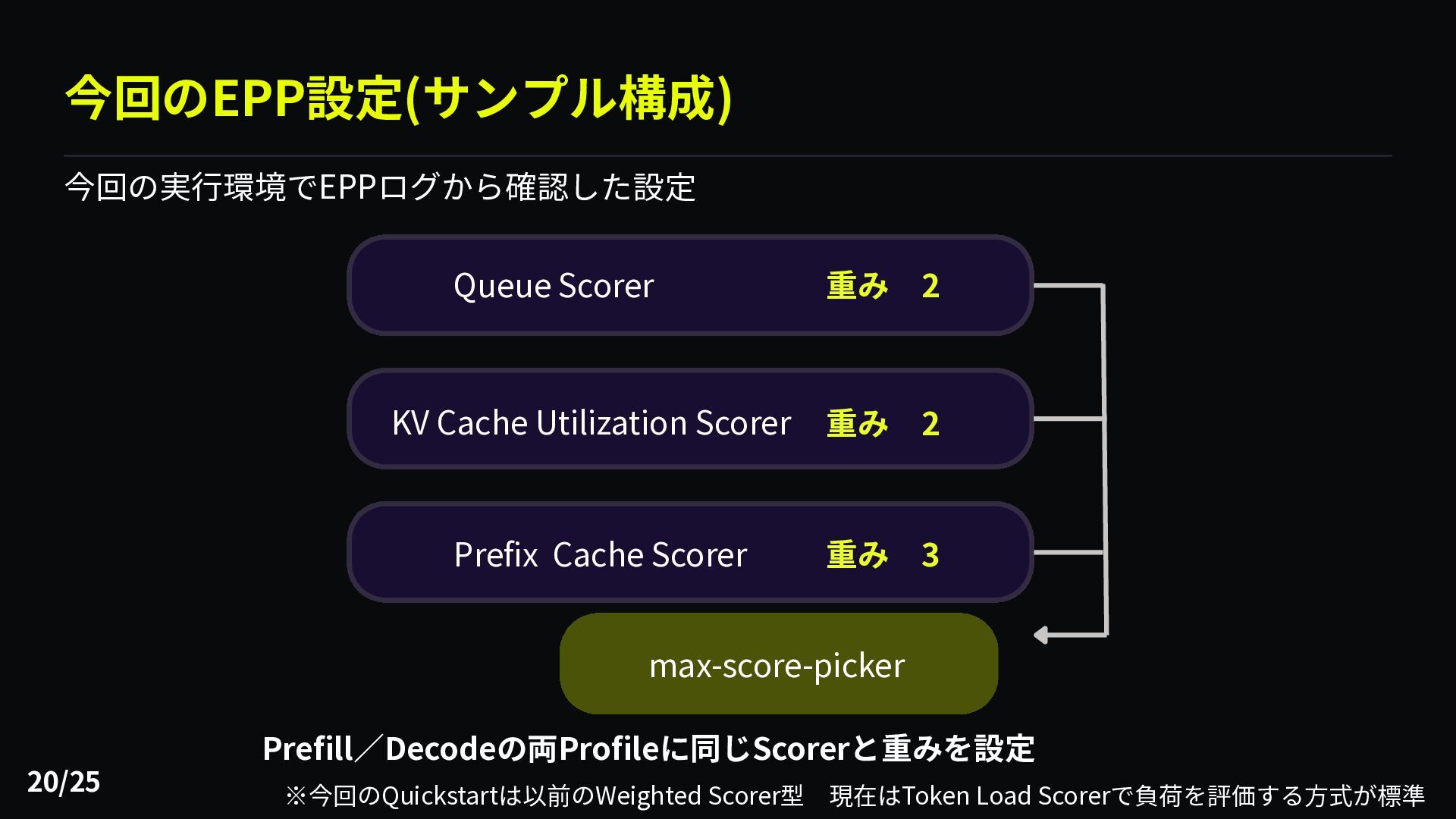

21. 今回のEPP設定(サンプル構成) 今回の実行環境でEPPログから確認した設定 Queue Scorer 重み 2 KV Cache Utilization Scorer 重み 2 Prefix Cache Scorer 重み 3 max-score-picker 20/25 Prefill／Decodeの両Profileに同じScorerと重みを設定 ※今回のQuickstartは以前のWeighted Scorer型 現在はToken Load Scorerで負荷を評価する方式が標準

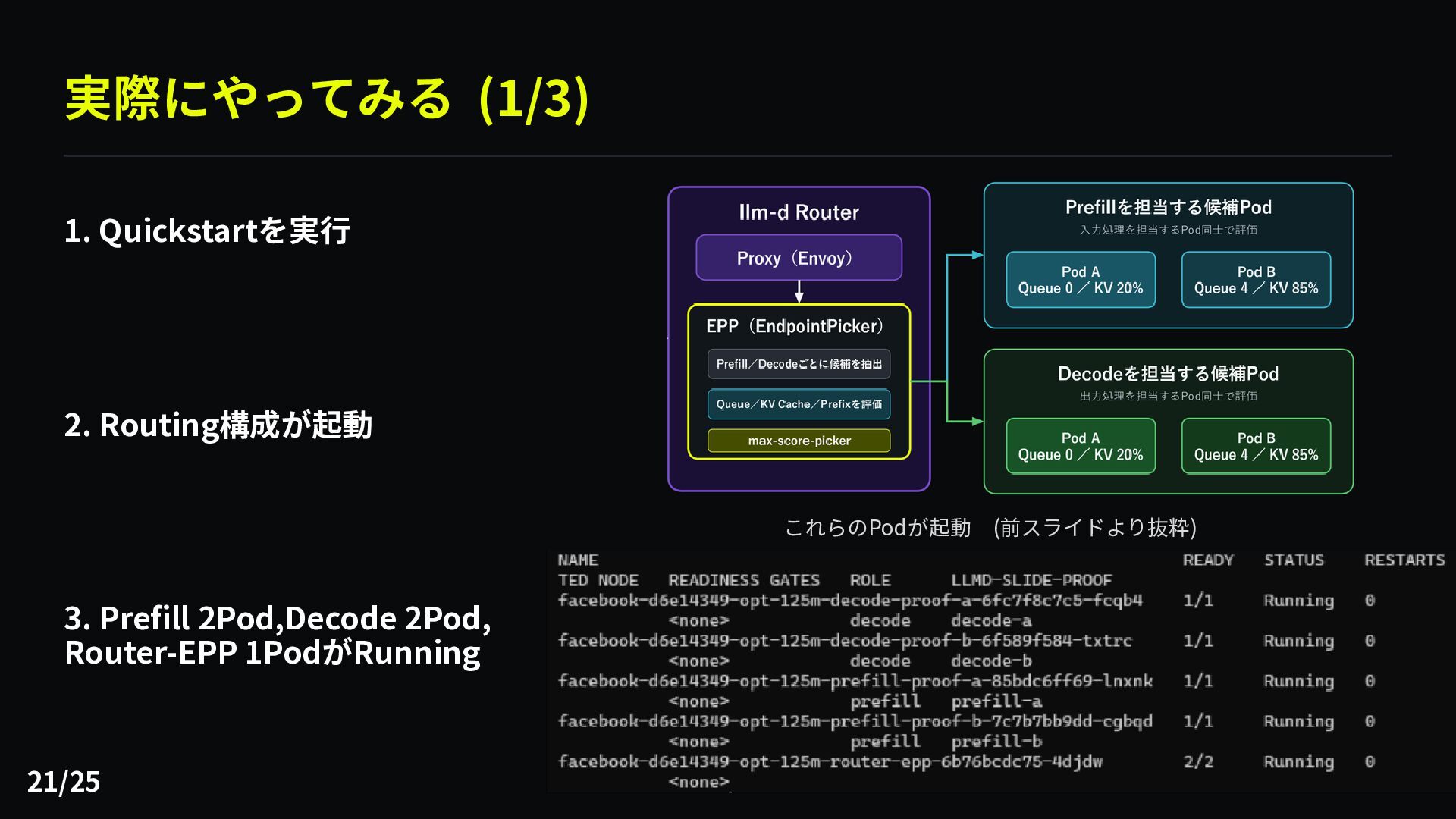

22. 実際にやってみる (1/3) 1. Quickstartを実行 2. Routing構成が起動 これらのPodが起動 (前スライドより抜粋) 3. Prefill 2Pod,Decode 2Pod, Router-EPP 1PodがRunning 21/25

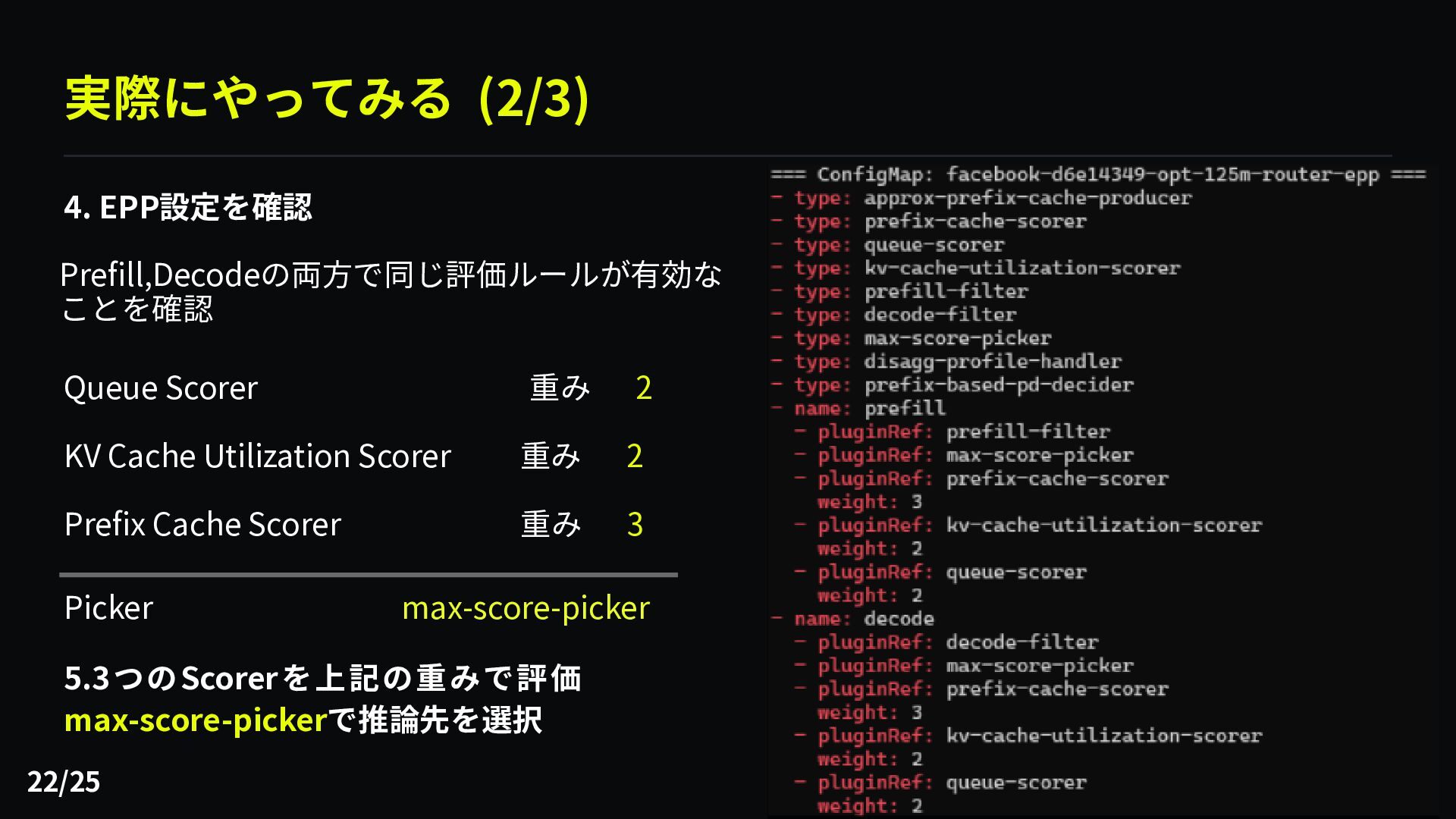

23. 実際にやってみる (2/3) 4. EPP設定を確認 Prefill,Decodeの両方で同じ評価ルールが有効な ことを確認 Queue Scorer 重み 2 KV Cache Utilization Scorer 重み 2 Prefix Cache Scorer 重み 3 Picker max-score-picker 5.3つのScorerを上記の重みで評価 max-score-pickerで推論先を選択 22/25

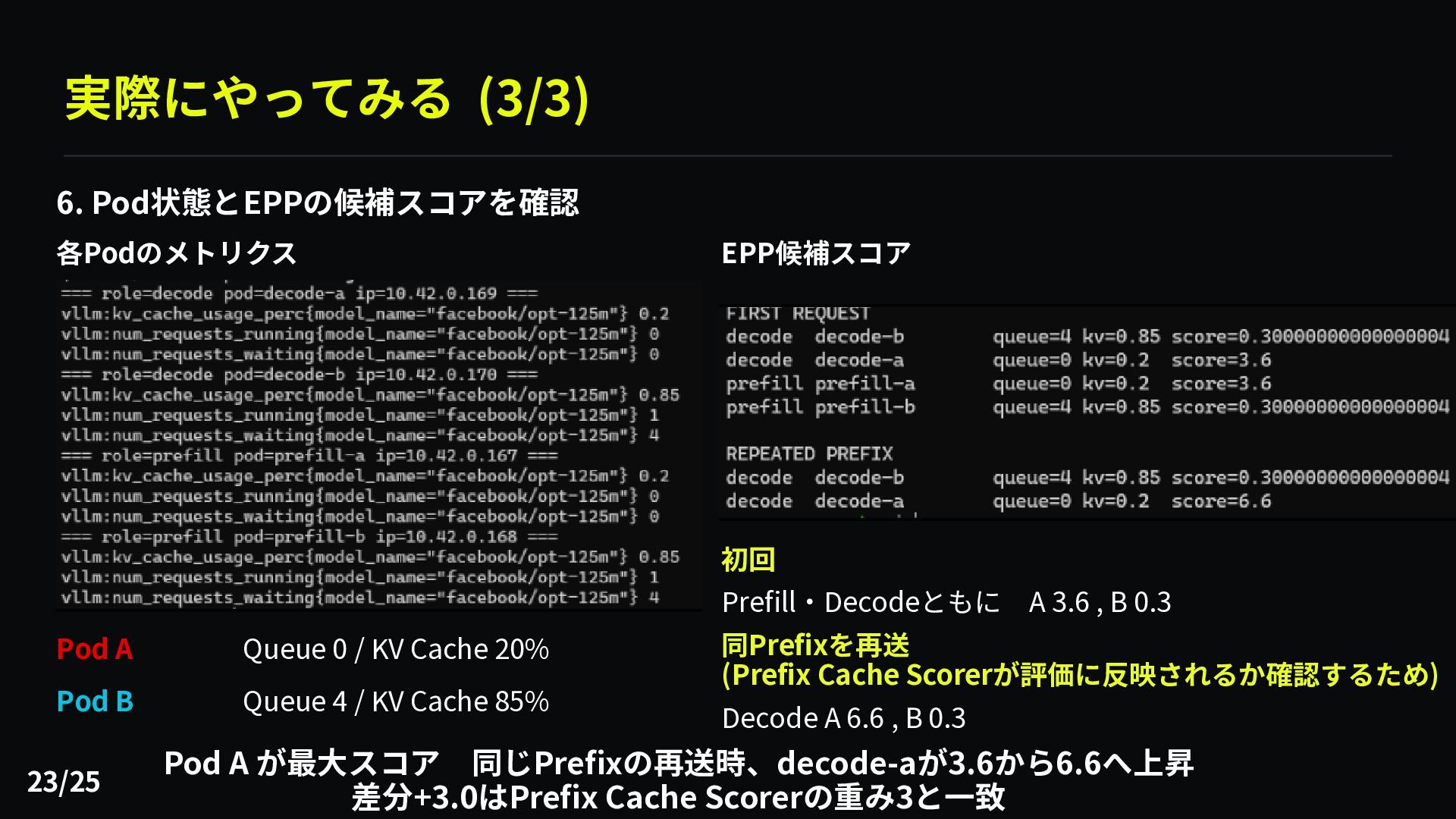

24. 実際にやってみる (3/3) 6. Pod状態とEPPの候補スコアを確認 各Podのメトリクス EPP候補スコア 初回 Prefill・Decodeともに A 3.6 , B 0.3 Pod A Queue 0 / KV Cache 20% Pod B Queue 4 / KV Cache 85% 23/25 同Prefixを再送 (Prefix Cache Scorerが評価に反映されるか確認するため) Decode A 6.6 , B 0.3 Pod A が最大スコア 同じPrefixの再送時、decode-aが3.6から6.6へ上昇 差分+3.0はPrefix Cache Scorerの重み3と一致

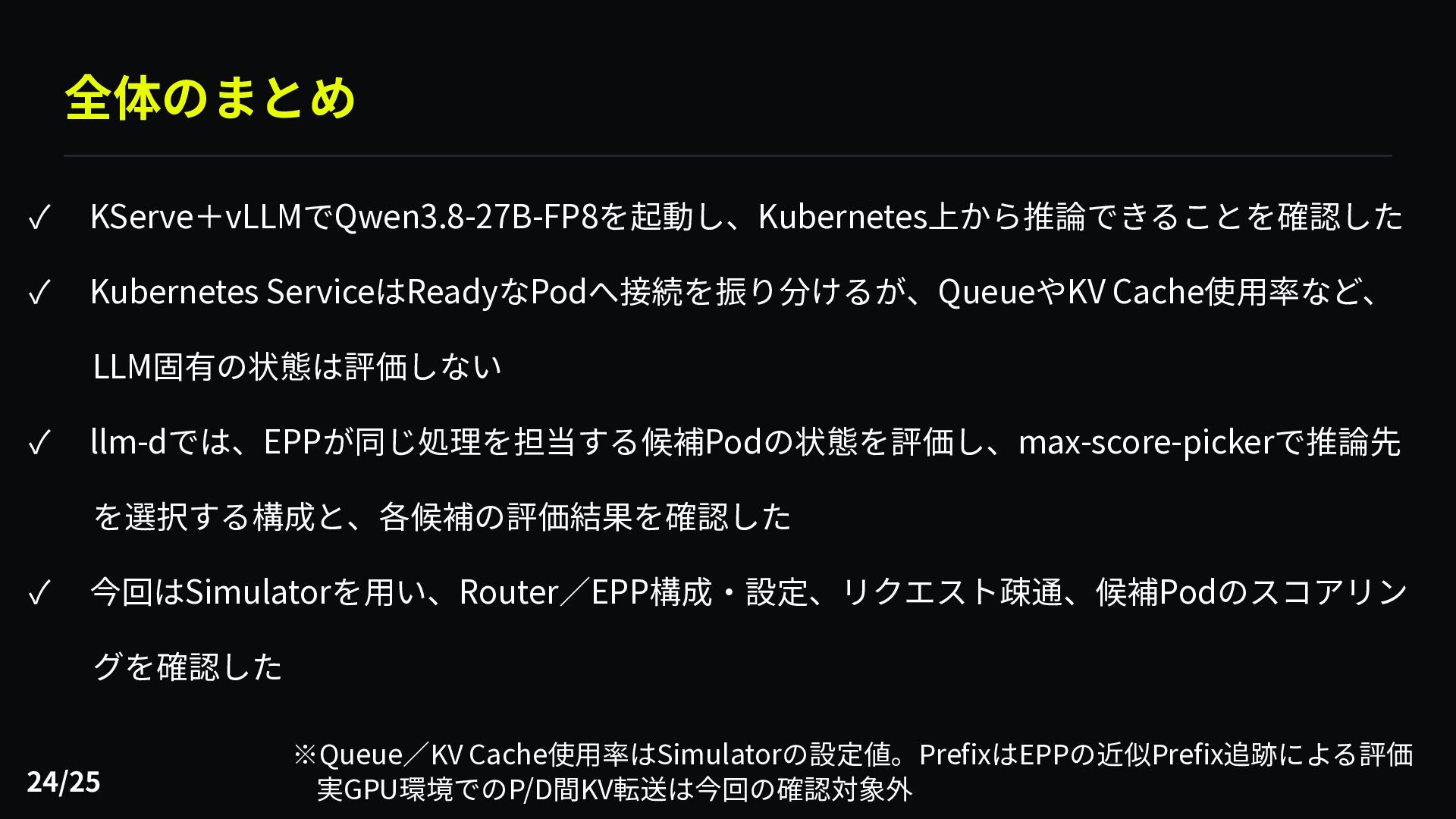

25. 全体のまとめ ✓ KServe＋vLLMでQwen3.8-27B-FP8を起動し、Kubernetes上から推論できることを確認した ✓ Kubernetes ServiceはReadyなPodへ接続を振り分けるが、QueueやKV Cache使用率など、 LLM固有の状態は評価しない ✓ llm-dでは、EPPが同じ処理を担当する候補Podの状態を評価し、max-score-pickerで推論先 を選択する構成と、各候補の評価結果を確認した ✓ 今回はSimulatorを用い、Router／EPP構成・設定、リクエスト疎通、候補Podのスコアリン グを確認した 24/25 ※Queue／KV Cache使用率はSimulatorの設定値。PrefixはEPPの近似Prefix追跡による評価 実GPU環境でのP/D間KV転送は今回の確認対象外
26. 今後の展望(希望) □ GPUを2基以上用意し、実際のvLLM Podを複数起動してllm-dのルーティングを検証 □ QueueとKV Cache使用率を個別に変え、各ScorerがPod選択に与える影響を切り分ける □ Kubernetes Serviceとllm-dで、応答時間やPrefix Cache再利用率などを比較 25/25
