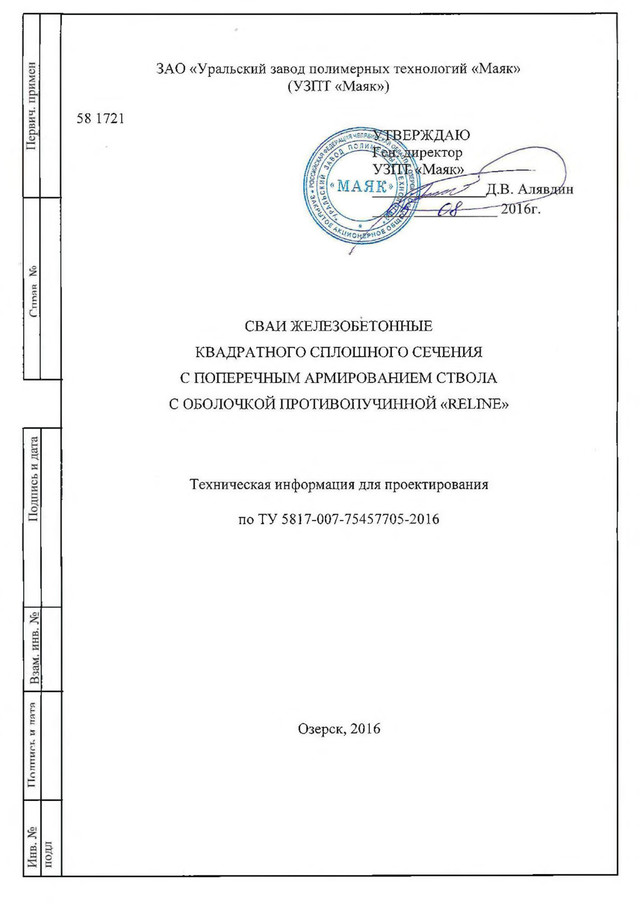

1. ЗАО «Уральский завод полимерных технологий «Маяк» (УЗПТ «Маяк») 58 1721 [ЕРЖДАЮ [ректор (Маяк» СВАИ ЖЕЛЕЗОБЕТОННЫЕ КВАДРАТНОГО СПЛОШНОГО СЕЧЕНИЯ С ПОПЕРЕЧНЫМ АРМИРОВАНИЕМ СТВОЛА С ОБОЛОЧКОЙ ПРОТИВОПУЧИННОЙ «RELINE» Техническая информация для проектирования по ТУ 5817-007-75457705-2016 Озерск, 2016
2. X < D s s Q. C T 5 Ш CL < L > c c « C C C Содержание 1. 1. Область применения............................................................................ 2. Противопучинные мероприятия............................................................ 3. Технические решения............................................................................. 4. Характеристики ОСПТ «Reline»........................................................... 5. Гарантия завода изготовителя................................................................ 6. Контакты.................................................................................................. Приложение А (справочное) Сертификат соответствия ГОСТ Р................. Приложение Б (справочное) Сертификат соответствия ГАЗПРОМСЕРТ.... Приложение В (справочное) Сертификат соответствия ГАЗПРОМСЕРТ... Приложение Г (справочное) Титульный лист ТУ 2247-004-75457705-2014 Приложение Д (справочное) Заключение ОАО «Фундаментпроект» по полевым испытаниям........................................................................................ ЕС X я 2 со С Q с с h с. Е £ С 1 = № X Я Изм Лис Л» документа Подпись Цата OCnT-«Reline» Техническая информация для проектирования .2 .2 .3 ,.8 ..9 10 11 12 13 14 15 Лист 1
3. X < D s s Q . E T 5 Ш CL < L > c c « C C C 1. Область применения Настоящая техническая информация распространяется на железобетонные сваи квадратного сплошного сечения с поперечным армированием ствола с про- тивопучинной термоусаживаемой оболочкой «Reline» Сваи железобетонные по ТУ 5817-007-75457705-2016 с противопучинной оболочкой ОСПТ «Reline» предназначены для строительства и реконструкции фундаментов зданий раз­ личного назначения, высоковольтных линий электропередач (ВЛ), антенно- мачтовых сооружений (АМС), открытых распределительных устройств (ОРУ), опор мостов, магистральных трубопроводов, линий связи (ЛС), машин и меха­ низмов с динамическими нагрузками и других сооружений, в том числе времен­ ных и краткосрочных объектов. Сваи железобетонные применяются при организации свайных фундаментов согласно проектной документацией, л о S Е ч о С ЕС X я 2 со С Q с с h с. Ё с С Противопучинистые оболочки ОСПТ «Reline» по ТУ 2247-004-75457705- 2014 применяется как на металлических сваях серии СМОТ (ТП серия 1.411.3- 11смЛЗ), так и на железобетонных сваях по ТУ 5817-007-75457705-2016. Железобетонная свая с оболочкой ОСПТ «Reline» сертифицирована по си­ стемам ГОСТ Р и имеет свидетельство соответствия Федеральным нормам про­ мышленной безопасности и условиям эксплуатации на объектах ПАО «Газ­ пром». 2. Противопучинные мероприятия В 90-х годах институтом ОАО «ВНИИГАЗ» было предложено использовать полимер в качестве противопучинного покрытия, снижающего силы морозного пучения на 30-50%. Была выпущена «Инструкция по ведению расчета и монта­ жа противопучинной свайной конструкции» (РД 51-00158623-10-95), предписы­ вающая использование полимерных материалов в качестве противопу чинных мероприятий. 1 = № X Я Изм Лис Л» документа Подпись Цата OCnT-«Reline» Техническая информация для проектирования Лист 2
4. с а к с с С Оболочка ОСПТ «Reline» разработана в развитие РД 51-00158623-10-95 ПАО «Газпром». В 2011-2013гг. ОАО «Фундаментпроект» и ООО «ВНИИГАЗ Газпром» провели полевые натурные испытания на месторождении Медвежье (ООО «Газ­ пром добыча Надым», ЯНАО) свай СМОТ с ОСПТ «Reline». На основании про­ веденных испытаний и учитывая сроки эксплуатации объектов (не менее 30 лет), ОАО «Фундаментпроект» выдало Заключение о применении при расчетах свай, покрытых оболочками противопучинными ОСПТ «Reline» на устойчи­ вость и прочность от воздействия сил морозного пучения коэффициента 0,42 к значениям xfh по СП 25.13330.2012 (Актуализированная редакция СНиП 2.02.04-88). 1 с п о С и X я ш X 2 < x i п 0 3 h с 5 J. С S с с с Таким образом, применение оболочки серии ОСПТ «Reline» по ТУ 2247- 004-75457705-2014 производства ЗАО «УЗПТ «Маяк» обеспечивает противопу- чинные мероприятия для сваи, дает снижение касательных сил морозного пуче­ ния на боковую поверхность сваи в пределах 50-60%, и в зависимости от типов грунтов дает возможность уменьшить длину сваи по проекту. В 2014г. противопучинная оболочка ОСПТ «Reline» прошла аттестацию, ООО «Газпром ВНИИГАЗ» подтвердило соответствие данной технологии тре­ бованиям СТО ГАЗПРОМ 2-3.5-046-2006 и ОСПТ «Reline» включена в реестр продукции и материалов, разрешенных к применению на объектах ПАО «Газ­ пром». В настоящее время ОСПТ «Reline» используется при строительстве про­ ектов Восточной программы (Сила Сибири, Чаяндинское НГКМ). 3. Технические решения Данные решения разработаны на основании стандартных серий, ж.б. свай применяемых в проектах. Например: Серия 3.407.9-146, Серия 1.011.1-10, Серия 12614тм-т. 1 и т.д. Сваи поставляются в максимальной заводской готовности в зависимости от наличия противопучинной оболочки на теле сваи: 1 = Пзм Лис Л'о документа I lodnucb Цата OCIlT-«Reline» Техническая информация для проектирования Лист J
5. - свая с противопучинной оболочкой; - свая без противопучинной оболочки. Сваи могут иметь следующие конструктивные элементы (см. Рис. 1): ч Я m Q О я с E t о с к я м X S < x i п 0Q h д с 5 с. 5 С Е С t 7 2 1 - противопучинная оболочка ОСПТ «Reline»; 2 - ствол сваи; 3 - монтажные петли. Для обеспечения захвата сваи и подъема ее в вертикальное положение для погружения, на стволе сваи установлены монтажные грузозахватные петли. Допускается при погружении сваи петли не срезать, а подогнуть к стволу сваи. Противопучинные сваи поставляются с нанесенной противопучинной оболочкой ОСПТ «Reline» на ствол сваи в соответствии с ТУ 5817-007- 75457705-2016. Технология монтажа оболочки обеспечивает предохранение ее от разрушения при погружении, забивке, задавливание сваи. Для защиты от разрушения, на верхний участок ствола сваи, подвержен­ ный воздействию агрессивных сред, может наноситься антикоррозионное по- Нзлг Лис № документа Подпись Цата OCnT-«Reline» Техническая информация для проектирования Лист 4
6. а P C I T с с крытие. Противопучинная оболочка ОСПТ «Reline» является также антикорро­ зионным покрытием. По своим характеристикам сваи должны соответствовать требованиям и нормам, указанным в Таблице 1. Таблица 1 Наименование показателя Норма 1. Внешний вид сваи Отсутствие трещин на стволе сваи 2. Размерные характеристики: Ширина ствола наружный, мм Толщина ствола, мм Длина ствола сваи, мм Длина оболочки мм Толщина оболочки мм 200; 250; 300; 350; 400 200; 250; 300; 350; 400 от 3000 до 20000 (указывается при заказе) от 1000 до 4000 (указывается при заказе) до 3,5 3. Внешний вид противопучинной оболочки ОСПТ «Reline» Отсутствие трещин, пузырей, прожогов, глубоких порезов до тела сваи 4.Качество маркировки П.1.4.настоящих ТУ х 1 = 1 о С и X я ш X 2 < x i п С О h с 5 J. С 5 С с С Сваи подразделяются наследующие типы Таблица 2. Типы и характеристики свай Тип и характе­ ристика сваи Эскиз сваи Основные размеры сваи, мм Ширина В Длина L Длина- ОСПТ«ЯеНпе» D 1 2 3 4 5 Тип С. Цельная 200 3000-6000 высота деятельно- с ненапрягаемой 250 4500-6000 го слоя грунта, арматурой 300 3000-12000 от 1000-4000 350 4000-16000 400 4000-18000 OCnT-«Reline» Лист Техническая информация для проектирования 5 Пзм Лис Л '< з документа I lodnucb Дота
7. t: и c c Тип С. Цельная Т > 1-Т 200 3000-6000 высота деятельно- с напрягаемой м . . * Г' 250 4500-6000 го слоя грунта, арматурой 300 3000-15000 от 1000-4000 о L + J 350 8000-20000 Т | 2-2 «и 400 13000-20000 , Ш tr.Е < с > V , _4_- и *г т , Структура условного обозначения C-X.X-XX-X- Reline-X.X 1 2 3 4 5 1 - свая железобетонная сплошного квадратного сечения; 2 - маркировка сваи по типовой серии с подготовкой для монтажа оболоч- 3 - противопучинная оболочка ОСПТ «Reline»; 4 - длина противопучинной оболочки ОСПТ «Reline»; 5 - высота оголовка ствола сваи; PC X СО C Q с с ь с с 4 - С. Е С Е Примеры условного обозначения свай (в соответствии с требованиями ГОСТ 23009): С 80.30 - 8.1 - y-Reline.20.10 С - свая железобетонная сплошного квадратного сечения; 80 - длина (L), дм; 30 - размер поперечного сечения (В), см; 8 - порядковый номер армирования сваи с ненапрягаемой арматурой; 1 - с приставным каркасом острия; У - повышенной ударостойкости; Изм Л ис № документа Подпись Цата OClTT-«Reline» Техническая информация для проектирования Лист 6
8. C Q О . < D c Reline - с противопучинной оболочкой ОСПТ «Reline»; 20 - длина противопучинной оболочки ОСПТ «Reline» (D), дм; 10 - высота оголовка ствола сваи (С), дм £ а . к с с с е й ~ е * S л о S С Ч о С е с X £ е й СО С Q ее h ее с. Ё с с С60.35 -А 800-Reline 15.10 С - свая железобетонная сплошного квадратного сечения; 60 - длина (L), дм; 35 - размер поперечного сечения (В), см; А800 - свая с напрягаемой арматурной сталью класса А800; Reline - с противопучинной оболочкой ОСПТ «Reline»; 15 - длина противопучинной оболочки ОСПТ «Reline» (D), дм; 10 - высота оголовка ствола сваи (С), дм; Сваи сечением 30x30 производятся длиной до 12 метров. В случае приме­ нения сваи с длиной более 12 метров, сваю производят из 2-х частей с использо­ ванием закладных деталей для возможности произвести соединение с помощью сварных швов. Указанные сваи маркируются как составные сваи. Составные ча­ сти сваи маркируются. Структура условного обозначения ССХ-Х.Х-ХХ-Х- Reline-X.X 1 2 3 4 5 1 - ССВ-свая составная верх ССН- свая составная низ 2 - маркировка сваи по типовой серии с подготовкой для монтажа оболочки 3 - противопучинная оболочка ОСПТ «Reline». Монтируется на верхнюю часть сваи; 4 - длина противопучинной оболочки ОСПТ «Reline»; 5 - высота оголовка ствола сваи; 1 = № X S J п о с Изм Лис Л» документа Подпись Цата OCFlT-«Reline» Техническая информация для проектирования Лист 1

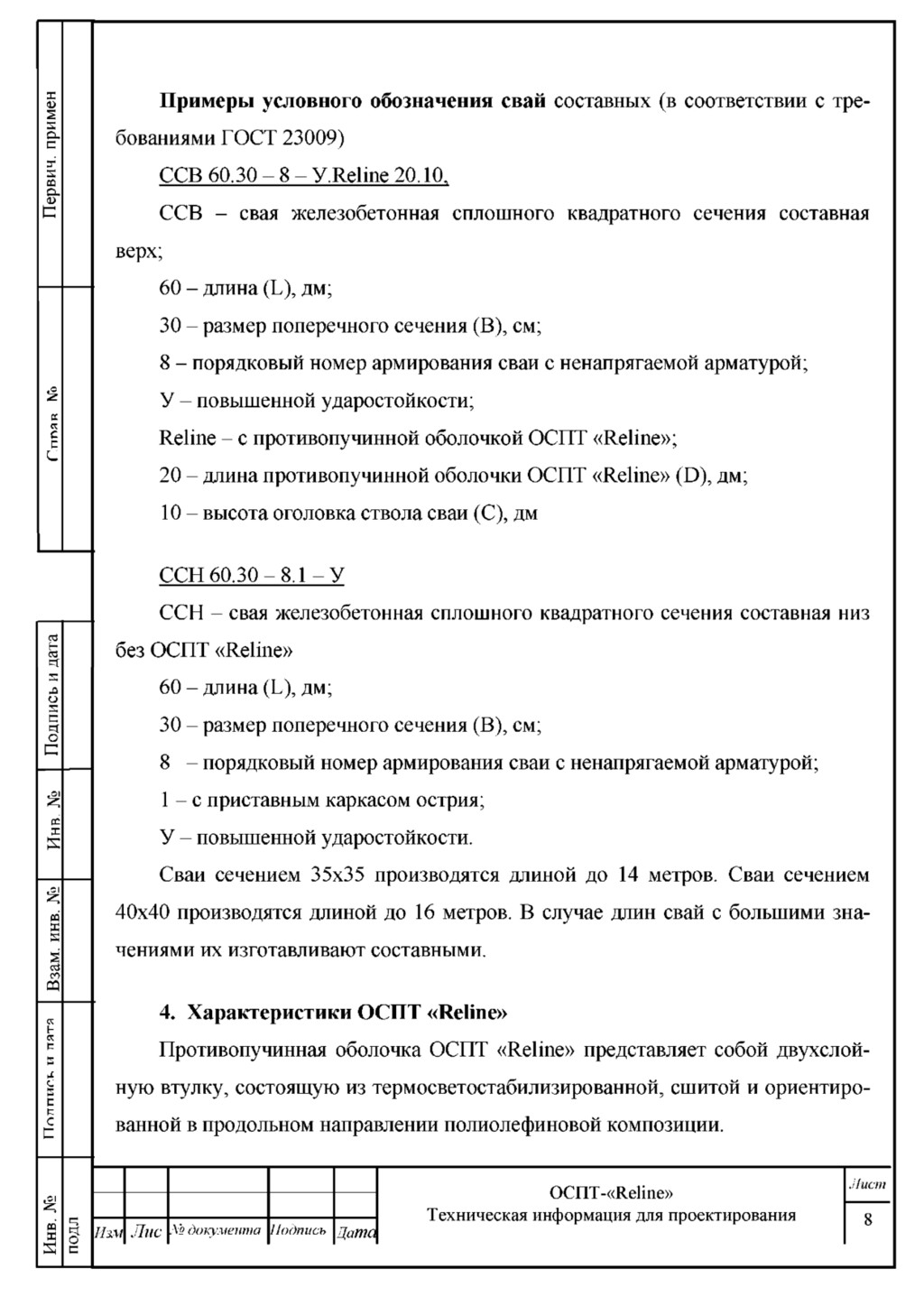

9. X < D S Q . C T s Ш CL < L > £ c c С Ч C Г C л о s c C l о C cc X я s c 3 CO Примеры условного обозначения свай составных (в соответствии с тре­ бованиями ГОСТ 23009) ССВ 60.30 - 8 - У.Reline 20.10. ССВ - свая железобетонная сплошного квадратного сечения составная верх; 60 - длина (L), дм; 30 - размер поперечного сечения (В), см; 8 - порядковый номер армирования сваи с ненапрягаемой арматурой; У - повышенной ударостойкости; Reline - с противопучинной оболочкой ОСГТГ «Reline»; 20 - длина противопучинной оболочки ОСПТ «Reline» (D), дм; 10 - высота оголовка ствола сваи (С), дм ССН 60.30-8.1 - У ССН - свая железобетонная сплошного квадратного сечения составная низ без ОСПТ «Reline» 60 - длина (L), дм; 30 - размер поперечного сечения (В), см; 8 - порядковый номер армирования сваи с ненапрягаемой арматурой; 1 -е приставным каркасом острия; У - повышенной ударостойкости. Сваи сечением 35x35 производятся длиной до 14 метров. Сваи сечением 40x40 производятся длиной до 16 метров. В случае длин свай с большими зна­ чениями их изготавливают составными. сQ С Ч h еч с. Ё с с 1 = 4. Характеристики ОСПТ «Reline» Противопу чинная оболочка ОСПТ «Reline» представляет собой двухслой­ ную втулку, состоящую из термосветостабилизированной, сшитой и ориентиро­ ванной в продольном направлении полиолефиновой композиции. № X Я Изм Лис Л» документа Подпись Цата OCnT-«Reline» Техническая информация для проектирования Лист 8
10. X < D S Q . C T s Ш CL < L > Я £ C C « C Г C л о s c C l о C cc X я s c 3 CO C Q c c h cc h i C - t c C На внутренней и внешней поверхностях оболочки ОСПТ «Reline» допус­ каются следы от формующей оснастки. Длина противопучинной оболочки «Reline» определяется расчетными данными, с учетом глубины промерзания. Противопучинная оболочка ОСПТ «Reline» наносится на железобетонную сваю в зоне сезонного промерзания или оттаивания (зона сезонного деятельного слоя грунта) и перекрывает ее по 200мм с каждой стороны, чтобы компенсиро­ вать неточность установки сваи в грунт и колебания глубин промерзания или оттаивания по ландшафту. Противопучинная оболочка ОСПТ «Reline» сохраняет свою пластичность при температуре до минус - 60 градусов, при этом уникальные свойства матери­ ала не дают произойти смерзанию ее с грунтом. Трунт не может «захватить» сваю и при его подъеме свая остается в исходном положении. Использование ж/б сваи с оболочкой ОСПТ «Reline» дает снижение стои­ мости строительства фундаментов за счет возможности уменьшения длины сваи по проекту, за счет сокращения объемов строительно-монтажных работ и сроков строительства, так как сваи поставляются в максимальной заводской готовно­ сти. Исключается возможность использования некачественных материалов и снижаются затраты на эксплуатацию объекта. Мы обеспечиваем полное сопровождение при проектировании и помощь в получении технической и экономической информации по факту использования продукции производства ЗАО «УЗГПГ «Маяк». 5. Гарантия завода изготовителя Предприятие-изготовитель гарантирует соответствие свай требованиям настоящих технических условий при соблюдении правил строительно- монтажных работ, правил транспортирования, хранения и эксплуатации свай. Гарантийный срок хранения свай - не менее трех лет со дня их изготовле­ ния. 1 = № X Я Изм Лис Л» документа Подпись Цата OCnT-«Reline» Техническая информация для проектирования Лист 9
11. X < L > 2 С £ cc a C c C . Срок службы свай в условиях эксплуатации, указанных в вводной части настоящих технических условий, зависит от типа антикоррозийного покрытия, толщины стенки и составляет не менее 25 лет и не более 200 лет. 6. Контакты Закрытое Акционерное Общество «Уральский завод полимерных технологий «Маяк» et S Л о S с C f о С * с с х 5 Юридический и фактический адрес: 456780 г. Озёрск, Челябинская обл., ул. Красноармейская 5, корпус 3, а/я 103 Телефон: (35130) 947-22 Тел/факс: (35130) 733-63 http://www. pol vmerpro. щ e-mail: у a. pol у mer@yandex. m s е й со Q Q с с { - с с t ь С с 5 t £ С С Пзм Лис № документа Подпись Цата OCnT-«Reline» Техническая информация для проектирования Лист 10
12. в о. в гг В со а. а > С Приложение А (справочное) Сертификат соответствия ГОСТ Р с с Л с С L в з £ в Л о В с t= x о с * с о X 5 с о в В о й с о 0 Q СИСТЕМА СЕРТИФИКАЦИИ ГОСТ Р ФЕДЕРАЛЬНОЕ АГЕНТСПЮ ПО ТЕХНИЧЕСКОМУ P O IU IIIIЮ Н МЕТРОЛОГИИ СЕРТИФИКАТ СООТВЕТСТВИЯ N» РОСС Rl tmjoi Jf0047fr C p o tA fim u с 23.05J 0I6 no 2 4 0 5 Д О 1 9 n* 209S397 ПРГ»Н ПО СЕРТИФИКАЦИИ p*. V ЙЛ Ri IllllUdl o p *' M O и»lu x ▪ лром* «им *K,nn>p' ООО “В/чр-ур-Са^та Vkrfu «о»* л п м Г к и * « Фсэсриш* 16НМ». Мосам ул М ы о п ш а «1.ГТ» I ♦ и т м -ал и т КкгяЯсам Фшуаиас 1C -1000 - Mk d im m 1 4t.at* 4 Т«м4а>*<И5)»М.2140 Алрм: гявагфгммоЛ п о ч т яА»3«ил:и« n aiu П Ю Д )К Ц Н 1 1-мм аы лы 6ктш1им» п и р т ш о с а ш м и т laaviKHiUM мпм|к1мммч сш иа с сбом япй iipm ai iai) мниий № рм ф )тим апк1| 'И м я»' \м (In м М ) С а у м М м ы П м м п у га СООТВЕТСТВУЕТ ТРЕБОВАНИЯМ НОРМАТИВНЫХ ДОКУ М О Н О В TV Ml7.B07,TS45?7««0?ft »ЧкОК 9Ш OKI М а ГН ВЛД Рг.гтяя ИЗГОТОВИТЕЛЬ 1 м|*лп* ицаопграос сЛожкгтп «УрдлиздА и м и №мнмс<>ык {сишшгм а М М К » СТГН - 1И 141 Х Л Г ,М МИ»« 742IQ)ft)2+. КПП T413010UI М **< 4У*?М, РОССИЯЧааМамкма гЯ м ti. ( Chepta. н * |» 1М « 1М ||| ! м * тс} Тысфин 0 «Ж *Г?.П . Счм.1 ^ Л П Ь \ п СЕРТИФИКАТ ВЫДАН «--------------------------- „ --------- . . __ ____ __________ «“ Р**™* акамсгам а У ре гни и к с n TiruriKiT ткшимиК *М ш * n o il ШУ "41 000 Q7 44, МНИ Т*:М М 1?1. »ПШ1 ?41)01001 \ rW n <«*710. РПССНВ. Ч и ^ а ч а и А ^ ч » 1Н»с». ук > рдпнаршаМем VaPMyt 3. П м + м ОЗИ0)* О .и в м а .1 .а к-~а«г ^ м 4,. г* НА ОСНОВАНИИ Il|nmia..i4 мсчипмаЯ ГЛ 2M44S от 24.95 Д0|« г ом. Итяггтшшмм о « м п » Пбимгтм < ,п м тг» м м вгп « *ТЬСТ ГРУПГГ u n a m r » *26У-2 tp..e. * jc A. i м 26.12 101 ▪ * гтки ДОПОЛНИТЕЛЬ ИЛЯ ИНФОРМАЦИЯ 5 | Рувамдягтол* о р т а м К Л > Ь р ч чм о— а ЯI А&&ВВГГ Слртжфякат лв пркнешнугса прм овамтелигоВ сиутмф»ишщи<_____ C Q В S Ч П О с 1 Ш Л ! Лис № документа Подпись Пата OCnT-«Reline» Техническая информация для проектирования Лист 11
13. X <D s s cx c X s CQ O. < D Приложение Б (справочное) Сертификат соответствия ГАЗПРОМСЕРТ £ а т е С с СИСТЕМА ДОБРОВОЛЬНОЙ СЕРТИФИКАЦИИ ГАЗПРОМСЕРТ РОСС RL .3022.04ГО00 ОРГАН НОСЕРТИФИКАЦИИ ПРОДУКЦИИ. РАБОТ (УСЛУГ)ОС Центр«Проф )м> Овшктм с »ф 1 ннч(пиой ответственностью Центр «Проф'Зкс» (per. Л» rOM.RV.134S) 115114. г. Москва. уд. Дербеневская, .1. 24, стр. 3. k o v h iii 204 телефакс *7 (495) 268-06-77, e-mail: Info а profrks.ru. ИНН 7710909058 СЕРТИФИКАТ СООТВЕТСТВИЯ .У * rOOO.Ri;.1348.HOO’8l п 4 * 3 2 Срок действия с 13.05.2016 по 12.05.2019 ПРОДУКЦИЯ: Спам желе дебет о и нм с квадратного сплошною сечения с поперечным дрч пропан нем ствола с оболочкой прогнвоплчинной терчоусяжияасчой «Reline» ТУ 5817-007-75457705-2016 серийный выпуск КОД (Классификатор): с» 1721 (ОК 005-93) КОД 1 II ВОД: СООТВЕТСТВУЕТ ТРЕБОВАНИЯМ НОРМАТИВНЫХ ДОКУМЕНТОВ: ТУ 5817-007-75457705-2016 Л О с ef О С ИЗГОТОВИТЕЛЬ: ТАО «УЗПТ «Манко, ИНН 7422030329 456780. Российская Федерация. Чглвбинекая область, г. ОЯрск, у.т. Красноармейская. д. 5. корн. 3 тел.: *7 (35130) 947-22. факс: ♦7 (35130) 733*63. e-mail: у a. polymer я у andea.ru Я сс х 5 Я СЕРТИФИКАТ' ВЫДАН: ЗАО «УЗИТ «Маяк». ИНН 7422036329 456780, Российская Федерация, Челябинская область, г. Ой*рек. ул. КрасноарчеЙская. л. 5. кори. 3 тел.: ♦? (35130) 947-22. факс: «7 (35130) 733*63, e-mail: y a.poly тег а vantlra.ru НА ОСНОВАНИИ: Протокола сертификаиманныж нсны1япий \» 2955 01-16 от 21.04.2016, выданного непитательной лабораторией ЗАО «УЗИТ «Маяк*. ИНН "422036329. Акта о ретульгатаж амалита состояния прон толст па Л» 10-01 <4)314-6 от 06.05.2016. Решении о яыдяче сертификата соотяетствня >» 10-01/0314-6 от 13.05.2016. М X S т е ) С О C Q т е Е - т е £ соответствия Системы ГАЗПРОМСЕРТ наносится на продукцию тежинчсскую документацию согласно документу «Порядок лрнчененмв шика 25.03.2006.4» rOOO.Rl .OI 16. по сертификации Я. А. Котлова нимшт-ш. фкиплиа II. А. Ненский ш пптнллы . фачяам Д С 5 Е £ С С Изм Лис № документа Подпись Дата OCnT-«Reline» Техническая информация для проектирования Лист 12
14. со о. а > С Приложение В (справочное) Сертификат соответствия ГАЗПРОМСЕРТ СИСТЕМА ДОБРОВОЛЬНОЙ СЕРТИФИКАЦИИ ГАЗПРОМСЕРТ РОСС RU3022.04TO00 £ а < Х С С ОРГАН ПО СЕРТИФИКАЦИИ ПРОДУКЦИИ «СЕРКОНС» per. .V * rOOO.Rir.1135 О бпкпм с ограниченной ответственностью «СЕРКОНС» (ОС «СЕРКОНС») II5114,1. Москва. ул. Дербеневская иаб., л. II. пом. 60, телефакс +7(WJ)7K-PWI, e-mail: info'«serconsni*.com. ИНН 7737517770 СЕРТИФИКАТ СООТВЕТСТВИЯ S t I O00.RU.1135.H00357 П Срок действия с 23.03.2015 по 22.03.2018 п р о д у к ц и я Оболочка XU саяб iipotKBonv чинная термоусажипаемвя серии ОСПТ «Кейпе» ТУ 2247-004-75457705-2014 серийный »ЫН)СК сЗ ё Ч К J Q О Я с ч о а * се Я IS CQ Я я КОД О КП: 22 4790 КОД ТН В ЗД РФ: СООТВЕТСТВУЕТ ТРЕБОВАНИЯМ НОРМАТИВНЫХ ДОЮ МЕНТОВ ТУ 2247-004-75457705-2014 ИЗГОТОВИТЕЛЬ ЗАО «УЗИТ "Маяк», ИНН 742203632* 4567*0, Российская Ф глсраниа . Челябинская область, г. Окрск. ул. Красиоярмгйсквя, лом 5. кори. 3 гел.: *7 (351) 309-47-22. факс*. +7 (351) 307-24-04, e-mail: ya.polymcrK уandet.ru СЕРТИФИКАТ ВЫДАН ЗАО «УЗПТ «Маяк», НИН 7422036329 456740, Российская Федерация. Челябинская область, I. Ом-рек. ул. Красноармейская, лом 5. корн. 3 гел.: +7 (351) 309-47-22. факс: +7 (351) 307-24-0*. e-mail: ya.pol>mer а vandei.ru НА ОСНОВАНИИ Протокола сертификационный испытаний .V » 1431 01-15 от 27.02.2015, выданного Испытательной лабораторией ЗАО «УЗПТ «Маяк», ИМИ 7422036329. Акта о рстулыатяж аналита состоянии проитполства .V » 10-010214-6 or 04.03.2015. Решения о выдаче сертификата соответствии .Vi 10-01 0214-4 от 23.03.2015. ЛОПа1ИИТ1ЛЫ1ЛЯ ИНФОРМАЦИЯ л с 5 С t С С ж е via сертификации - 4с. Знак соответствия Системы ГАЗПРОМСЕРТ наносится ия продукцию «Пориток применения тиякя А. А. Гриюрьев книиижтм. Фамилия В. Ж. Волков ннкшиам. фшп пи C Q И Я ч ч о с Пзм Лис N° документа Подпись Дата OCnT-«Reline» Техническая информация для проектирования Лист 13
15. Q- E CQ Q- 0 > E a cc c c ccj 4 J3 О s E E[ О E cc E s c3 со C Q J. c 5 C c C t Приложение Г (справочное) Титульный лист ТУ 2247-004-75457705-2014 ЗАО « У р а л м км ш а д п о л и т р м ы ! т«ж котики « М « н О КП 2^4790 Групп* П 27 СОГЛАСОВАНО Чпвм Пршлвиии мвчвлвмиж ДвПИрГ*1МИ1« по грвиспорпчював подземному жрекениад и мсофмоввкию швЛ жпром ▪ л , РЕ А мх-гД УТВЕРЖДАЮ ГОи*р*ПкМЫА диростор ЗМ ^р'^П Г •М ат »» ) Кг у *т‘ /^ др А яяш лм ОБОЛОЧКА ДЛЯ СВАИ ПРОТИВОПУЧИННАЯ ТЕРМОУСАЖИВАЕМАЯ «Я Ш М Е » Т п к и ч а с и к услолиж ТУ 2247-004-7Б4577РЕ-2014 (вводятся w h u k ii Збрмгегь П О Д П И И И К Ы 1 ЗАО -УЗПТ «Мами Д а т * введ ения в д в Ас тви в ' РАЗРАБОТАНО гвав Г мрргьмога А Р Клестов ________ 2014/ г' i j9 4^8 Заялючвкие ООО «Гажгрсш ВИИИГАЗ» от • * ▪'* Ш К . Г -г fnpi/ фоевйеиии тспартизы ТУ) 2014 д а Е S ч fc t о Е 1П .МЛис № документа Подпись [ата ОСПТ-«Reline» Техническая информация для проектирования Лист 14
16. X о S s Q. C CQ a. C D a Приложение Д (справочное) Заключение ОАО «Фундаментпроект» по полевым испытаниям а сс с с < - м о Е Ч о р с с X S j. с 5 С с С С А ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО «ФУНДАМЕНТПРОЕКТ» л У ей й Cf Заключение о результатах лабораторных и натурных испытаниях свай «СМОТ», покрытых оболочками противопучинными термоусаживаемыми ОСПТ «Reline» C Q X I сифшиий директор М.Л. Минкин 2 оЗ со 03 Ч псм и. 20Ы | 0 3 X S ч о с ч /Ли/ Лис \ ’ о документа Подпись Цата ОС ПТ-« Reline» Техническая информация для проектирования Лист 15
17. X < L > S cx c T s CO cx < u Заключение о результатах лабораторных и натурных испытаниях свай «СМОТ», покрытых оболочками противопучинными термоусаживаемыми ОСПТ «Reline» По результатам лабораторных испытаний (Отчёт «Лабораторные определения сил смерзания грунтов и цементно-песчаных смесей с моделями фундаментов, покрытых сложно- модифицированным термоусаживаемым полимером «Reline» с целью снижения проявления сил морозного пучения грунтов», выполненный ОАО «Фундаментпроект» в 2011 году) и натурных испытаний свай (Отчет о результатах 12 испытаний свай «СМОТ», покрытых оболочками противопучинными термоусаживасмыми ОСПТ «Reline» и стандартных металлических свай, выполненный ОАО «Фундаментпроект» в 2014 году) можно сделать следующие выводы: о с с ; С С L . 1. По результатам испытаний, ОАО «Фундаментпроект» рекомендует для применения в практике свайного строительства на вечномерзлых пучинистых грунтах и сезонномерзлых пучинистых грунтах сваи «СМОТ» (ТУ 5260-001-21613801-2013), покрытые оболочками противопучинными термоусаживаемыми ОСПТ «Reline» (ТУ 2247-004-75457705-2014) производства ЗАО УЗПТ «Маяк» в качестве противопучииного мероприятия для сооружений 1. II и III классов ответственности. 2. При расчете оснований и фундаментов сооружений II и III классов отвегственности по устойчивости и прочности на воздействие сил морозного пучения по п.7.4.1-7.4.3 СП 25.13330.2012 (Актуализированная редакция СНиП 2.02.04-88) для свай «СМОТ» (ТУ 5260-001-21613801-2013), покрытых оболочками противопучипными термоусажнваемыми ОСПТ «Reline» (ТУ 2247-004-75457705-2014) производства ЗАО УЗПТ «Маяк» к значениям Тп, н О о S с Ч О С 2 с с х 5 к { - (X Е 5 следует применять коэффициент 0,42 (0,7 - коэффициент для стальных фундаментов и 0,6 - коэффициент эффективности покрытия «Reline»). 3. Для сооружений I класса отвегственности по СП 25.13330.2012 (Актуализированная редакция СНиП 2.02.04-88) (п.7.4.1-7.4.3) понижающий коэффициент к значениям Тп,, необходимо определить опытным путем. Заместитель начать»ика ОПИРС Начальник ОИГС y i (ачатьник ОИГИ И.о. начальника ПО Гл. конструктор Г10 Потапова О.А. Ривкин Ф.М. Кнорозок О.Г. Рязанов А.В. Тимаков В.А. 4 C Q X X к п о с !Пм Лис № документа Подпись Лата OCnT-«Reline» Техническая информация для проектирования Лист 16
