Einsatzmöglichkeiten der automatisierten Analyse von Artefakten und Metadaten aus Softwareprojekten zur Unterstützung der Wartbarkeitsoptimierung langlebiger Softwaresysteme

Entscheidern in Softwareunternehmen fehlen für eine wirtschaftlich sinnvolle Verbesserung der Wartbarkeit oft die geeigneten, handlungsunterstützenden Informationen zur Ableitung zielgerichteter Maßnahmen. Diese Arbeit versucht, durch die automatisierte Analyse von Softwaredaten (wie Quellcodedateien oder Fehlermeldungen) eine fundierte Entscheidungsgrundlage für die Optimierung der Wartbarkeit langlebiger Softwaresysteme zu schaffen.

Dies stellt sich jedoch als äußerst schwierig heraus. Kernprobleme stellen die unzuverlässige Datenbasis und die kontextabhängige Aussagekraft der gewonnenen Ergebnisse dar. Zusätzlich lassen sich aus der technischen Messung der Quellcodewartbarkeit auf Grund der Informationsflut keine wirtschaftlich sinnvollen Maßnahmen direkt ableiten.

Daher wird mit Hilfe der Softwaredatenanalyse der gesamte Quellcode in bewertbare Teilbereiche zusammengefasst, die es Entscheidern erlauben, situationsangemessene Maßnahmen zur Verbesserung der Wartbarkeit abzuleiten. Zudem können durch den eingeschränkten Betrachtungsraum die kontextabhängigen Ergebnisse sowie die zugrundeliegende Datenbasis manuell bewertet werden. Dadurch wird die faktenbasierte Priorisierung von Verbesserungsmaßnahmen unterstützt.

Transcript

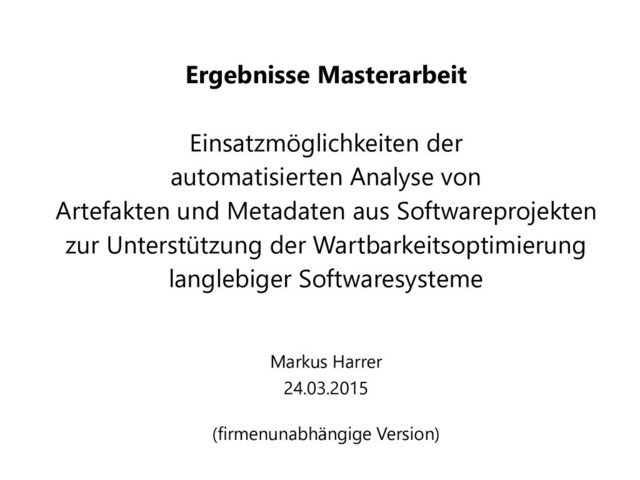

1. Ergebnisse Masterarbeit Einsatzmöglichkeiten der automatisierten Analyse von Artefakten und Metadaten aus Softwareprojekten zur Unterstützung der Wartbarkeitsoptimierung langlebiger Softwaresysteme Markus Harrer 24.03.2015 (firmenunabhängige Version)
2. Übersicht 1. Grundlegendes 2. Softwaredatenanalyse 3. Wartbarkeitsoptimierung 4. Fallstudie 5. Handlungsempfehlungen 6. Zusammenfassung
3. Grundlegendes
4. Grundlegendes Vorhaben Einsatzmöglichkeiten der automatisierten Analyse von Artefakten und Metadaten aus Softwareprojekten zur Unterstützung der Wartbarkeitsoptimierung langlebiger Softwaresysteme (das klappt ja schließlich auch bei Unternehmensdatenanalysen...)
5. Grundlegendes Ziele (generisch) Wo liegen die Möglichkeiten und Grenzen von Softwaredatenanalysen? Wie kann damit die Verbesserung der Wartbarkeit unterstützt werden? Wie weit ist bereits der praktische Einsatz möglich?
6. Softwaredatenanalyse
7. Softwaredatenanalyse Grundidee Ausgangsbasis Jeder Schritt in der Entwicklung und Verwendung von Software erzeugt wertvolle Daten Ziel Neues, handlungsunterstützendes Wissen gewinnen • automatisiert mit Hilfe statistischer Methoden • aus vorhandenen Daten Weg (ohne das Rad neu zu erfinden) Unternehmensdaten Softwaredaten Data Mining Mining Software Repositories Business Intelligence Software Intelligence Data Analytics Software Analytics Predictive Analytics Recommendation Systems
8. Softwaredatenanalyse Auswertebasis Softwaredaten Artefakte Produkt Machbarkeitsstudien Softwareanforderungen Grobentwürfe Implementierungsdokument Namenskonventionen Quellcode Lebenszyklus Kommunikationsdaten Software von Dritten Entwicklungsumgebungsdaten Programmnutzungsstatistiken Ausführungsaufzeichnungen Internet Metadaten Autor Erstellungsdatum Änderungsdatum Änderungsvermerk Verlinkte Ressourcen Digital verfügbare Softwaredaten aus Versionskontrollsystemen, Fehlerdatenbanken, Dateifreigaben, E-Mail-Archiven, Online-Foren etc.
9. Softwaredatenanalyse Möglichkeiten • Welche meiner Komponenten sollte ich am sorgfältigsten testen? • Habe ich meinen Quellcode richtig strukturiert? • Wenn ich Funktion foo() ändere, muss ich dann noch mehr ändern? • Wie verwenden Benutzer typischerweise meine Software? • Welche Bestandteile der Software sind beim Kunden am beliebtesten?
10. Softwaredatenanalyse Knackpunkt Softwaredaten sind selbst nicht auswertbar Verwendung von Softwaremetriken notwendig • Drücken bestimmte technische Eigenschaften von Softwaredaten in Zahlen aus • Sind aber nur Heuristiken
11. Softwaredatenanalyse Limitationen Unzureichende Qualität der Datenbasis • Datenbasis kann falsch, unvollständig, unglaubwürdig, veraltet etc. sein Kontextabhängigkeit von Auswertungen • Ergebnisse meist nicht übertragbar • Teils widersprüchliche Aussagen (Statistische Unzulänglichkeiten) • Shotgun Surgery • Missachtete Einflussfaktoren (Korrelationen, Effektgrößen) • ...
12. Softwaredatenanalyse Was nun? „Keine auf Empirie basierende Untersuchung kann ein „allumfassendes Ergebnis“ liefern.“ Betrand Meyer ⇒ Ende des Vortrags? Nein! Aktives Gegensteuern durch:  Einschränkung der kontextabhängigen Messergebnisse  Möglichkeit der manuellen Datenbewertung
13. Wartbarkeitsoptimierung
14. Wartbarkeitsoptimierung Was ist das? Definition Wartbarkeit „Software-Wartbarkeit ist ein Maß für die Leichtigkeit, mit der sich Programme korrigieren, ändern und erweitern lassen.“ Harry M. Sneed Maßnahmen zur Optimierung der Wartbarkeit • Softwaresanierung • Reengineering • Rewriting • Replacing • Redesign oder Refactoring
15. Wartbarkeitsoptimierung „State of the Art“ Wartbarkeitsmessung
16. Wartbarkeitsoptimierung „State of the Art“ Wartbarkeitsmessung
17. Wartbarkeitsoptimierung „State of the Art“ Wartbarkeitsmessung
18. Wartbarkeitsoptimierung „State of the Art“ Wartbarkeitsmessung
19. Wartbarkeitsoptimierung „State of the Art“ Wartbarkeitsmessung Wir haben 5309 Methoden, die zu komplex sind! Wir haben 51021 Zeilen undokumentierten Code! Ja und? Entwickler Entscheider ExpressionParser hat eine zyklomatische Komplexität von 1967!
20. Wartbarkeitsoptimierung Lösungsvision Entwickler Entscheider Analyst NetMAPI.cpp hat eine zyklomatische Komplexität von 47! Zukünftige Änderungen an der E-Mailfunktion können teuer werden OK, aber das Risiko gehe ich ein!
21. Wartbarkeitsoptimierung Portfolioanalyse der Wartbarkeit Entwickler Entscheider Keine Wartbarkeits- optimierungen Niedrig priorisierte Wartbarkeits- optimierungen Ersetzung durch kommerzielle Produkte Kandidaten für Wartbarkeits- optimierungen Wartbarkeit Nutzen hoch hoch Kosten Qualität = Herstellung + Erhalt der Qualität Bewertbare Quellcode- bereiche notwendig!
22. Wartbarkeitsoptimierung Lösungsidee Bewertbare Bereiche aus dem Quellcode extrahieren Bezeichner wie die Namen von • Klassen • Instanzen • Methoden • Variablen • Konstanten etc. enthalten semantische Informationen. Mehrere Quelltexte können daher semantisch ähnlich zueinander sein Wie lassen sich diese begrifflich abgeschlossenen Bereiche anhand von Quellcodebezeichnern extrahieren?
23. Wartbarkeitsoptimierung Belange Belange sind begrifflich zusammengehörige Quellcodeteile, welche einen bestimmten Zweck in der Software realisieren. „...anything that stakeholders of a software project may want to consider as a conceptual unit.” Beispiele • Funktionalität • Geschäftsregeln • Übergreifende Programmfunktionen • Architektur- oder Entwurfsmuster
24. Wartbarkeitsoptimierung Lösungsumsetzung Wartbarkeit Wartbarkeit Wartbarkeit Nutzen Wartbarkeit Wartbarkeit pro Quellcodedatei niedrig hoch niedrig hoch niedrig hoch hoch hoch Überprüfte Wartbarkeit pro Belang Wirtschaftliche Priorisierung der Wartbarkeitsoptimierungen Rechnungs- erstellung Kunden- verwaltung Fehlerproto- kollierung Messung der Wartbarkeit Begriffliche Gruppierung Manuelle Bewertung Priorisierung nach Nutzen Wartbarkeit pro Belang Hohe Datenqualität Niedrige Datenqualität Niedrige Datenquantität Hohe Datenquantität Bei Gelegenheit weiter verbessern Nichts tun Refactorings durchführen Fehlerproto- kollierung Kunden- verwaltung Rechnungs- erstellung Rechnungs- erstellung Kunden- verwaltung Fehlerproto- kollierung
25. Wartbarkeitsoptimierung Zusammenfassung Bewertung der Wartbarkeit in begrifflich abgeschlossenen Bereichen  Nutzenbewertung der Wartbarkeit nach Belangen (=Kontexte)  Einschränkung der kontextabhängigen Messergebnisse  Möglichkeit der manuellen Datenbewertung
26. Fallstudie
27. Fallstudie Übersicht Umsetzung 1/3 Bezeichnertexte Semantische Strukturen Semantische Analyse Bezeichnerextraktion aus Quellcodedateien
28. Bezeichnertexte Semantische Strukturen Semantische Analyse Bezeichnerextraktion aus Quellcodedateien Fallstudie Übersicht Umsetzung 1/3
29. Fallstudie Übersicht Umsetzung 2/3 Bildung von Belangen „Fehler, Protokoll, speichern“ Ähnlichkeitsberechnung „Kunde, laden, speichern“
30. Fallstudie Übersicht Umsetzung 2/3 Bildung von Belangen „Fehler, Protokoll, speichern“ Ähnlichkeitsberechnung „Kunde, laden, speichern“
31. Fallstudie Übersicht Umsetzung 3/3 Wartbarkeit nach Belangen Priorisierung nach Nutzen Wartbarkeitsoptimierung sofort durchführen Wartbarkeitsoptimierung nach hinten stellen Kunden- verwaltung Fehlerproto- kollierung „Fehler, Protokoll, speichern“ Fallspezifische Bewertung „Kunde, laden, speichern“ „Fehler, Protokoll, speichern“ „Kunde, laden, speichern“
32. Fallstudie Übersicht Umsetzung 3/3 Wartbarkeit nach Belangen Priorisierung nach Nutzen Wartbarkeitsoptimierung sofort durchführen Wartbarkeitsoptimierung nach hinten stellen Kunden- verwaltung Fehlerproto- kollierung „Fehler, Protokoll, speichern“ Fallspezifische Bewertung „Kunde, laden, speichern“ „Fehler, Protokoll, speichern“ „Kunde, laden, speichern“
33. Fallstudie Untersuchtes Produkt Softwareprodukt Merkmal DropOver Typ Webanwendung Entstehungsjahr 2013 Programmiersprachen Java Quellcodedateien 206 Quellcodezeilen 9.781
34. Fallstudie Umsetzung 1/3 Bezeichnertexte Semantische Strukturen Semantische Analyse Bezeichnerextraktion aus Quellcodedateien
35. Fallstudie Quellcodedatei package at.dropover.comment.interactor; ... public class GetComments implements... { private final CommentGateway commentGateway; private final CommentRequestValidator requestValidator; private final CommentResponseBuilder commentDataBuilder; @Inject public GetComments(CommentGateway commentGateway, CommentRequestValidator validator) { this.commentGateway = commentGateway; this.requestValidator = validator; this.commentDataBuilder = new CommentResponseBuilder(); } ...
36. Fallstudie Bezeichneridentifikation package at.dropover.comment.interactor; ... public class GetComments implements... { private final CommentGateway commentGateway; private final CommentRequestValidator requestValidator; private final CommentResponseBuilder commentDataBuilder; @Inject public GetComments(CommentGateway commentGateway, CommentRequestValidator validator) { this.commentGateway = commentGateway; this.requestValidator = validator; this.commentDataBuilder = new CommentResponseBuilder(); } ...
37. Fallstudie Bezeichnerextraktion comment interactor util list util locale comment boundary get comments request model comment boundary get comments response model comment entity comment comment entity gateway comment gateway comment interactor validation comment request validator framework boundary synchronous delivery interactor boundary com google inject inject get comments synchronous delivery interactor boundary get comments request model get comments response model comment gateway comment gateway comment request validator request validator comment response builder comment data builder inject get comments comment gateway comment gateway comment request validator validator comment gateway comment gateway request validator validator comment data builder comment response builder override get comments response model sync get comments request model request request validator sync request list comment comments comment gateway read request site name locale locale request locale comment data builder get comments comments locale
38. Bezeichnertexte Semantische Strukturen Semantische Analyse Bezeichnerextraktion aus Quellcodedateien Fallstudie Übersicht Umsetzung 1/3
39. Fallstudie Semantische Analyse Topic-Modeling • Erkennt semantische Struktur aus einer Menge von Dokumenten • Dokumente bestehen aus Mischungen von Themen • Themen bestehen aus Mischungen von Wörtern • Zugehörigkeit von Dokumenten zu Themen lässt dann auf die semantische Ähnlichkeit schließen Latent-Dirichlet-Allocation • Einfacher, probabilistisch generativer Topic-Modeling-Ansatz • Probabilistisch: Mischungen sind diskrete Wahrscheinlichkeitsverteilungen • Generativ: Grundidee, dass jedes Dokument aus einer Dokument-Themen-Verteilung bzw. jedes Thema aus einer Thema-Wörter-Verteilung generiert wird.
40. Fallstudie Semantische Analyse am Beispiel GetComments Dokument-Themen- Verteilungen Thema-Wörter- Verteilung Thema 2 Thema 10
41. Fallstudie Übersicht Umsetzung 2/3 Bildung von Belangen „Fehler, Protokoll, speichern“ Ähnlichkeitsberechnung „Kunde, laden, speichern“
42. Fallstudie Ähnlichkeitsberechnung 0 1 2 0 0,00 0,44 0,93 1 0,44 0,00 0,76 2 0,93 0,76 0,00 Verteilungen Abstand zwischen Verteilungen Abstandsberechnung mit Hellinger-Distanz Abstand zwischen zwei diskreten Wahrscheinlichkeitsverteilungen ⇒semantische Ähnlichkeit zwischen zwei Quellcodedateien
43. /comment/boundary/AddCommentRequestModel.java /comment/boundary/ChangeCommentRequestModel.java /comment/boundary/CommentData.java /comment/boundary/GetCommentRequestModel.java /comment/boundary/GetCommentResponseModel.java ... /todo/boundary/AddTodoRequestModel.java /todo/boundary/ChangeTodoRequestModel.java /todo/boundary/DeleteTodoListRequestModel.java /todo/boundary/DeleteTodoListResponseModel.java /todo/boundary/DeleteTodoResponseModel.java ... /comment/boundary/AddCommentRequestModel.java 0,00 0,13 0,39 0,02 0,10 ... 0,63 0,68 0,55 0,49 0,43 ... /comment/boundary/ChangeCommentRequestModel.java 0,13 0,00 0,34 0,10 0,03 ... 0,67 0,72 0,60 0,56 0,51 ... /comment/boundary/CommentData.java 0,39 0,34 0,00 0,37 0,34 ... 0,73 0,77 0,68 0,65 0,62 ... /comment/boundary/GetCommentRequestModel.java 0,02 0,10 0,37 0,00 0,08 ... 0,63 0,69 0,56 0,50 0,44 ... /comment/boundary/GetCommentResponseModel.java 0,10 0,03 0,34 0,08 0,00 ... 0,66 0,71 0,59 0,54 0,49 ... Fallstudie Ähnlichkeitsmatrix
44. Fallstudie Ähnlichkeitsmatrizen mail/... framework/... file/... creator/... comment/... scheduling/... site/... todo/... mail/... framework/... file/... creator/... comment/... site/... todo/... Quellcodedateien nach Pfad alphabetisch sortiert Quellcodedateien nach Pfad alphabetisch sortiert DropOver scheduling/...
45. Fallstudie Umsetzung 2/3 Bildung von Belangen „Fehler, Protokoll, speichern“ Ähnlichkeitsberechnung „Kunde, laden, speichern“
46. Fallstudie Bildung von Belangen Identifizierte Cluster Abstand zwischen Verteilungen 0 1 2 ... 0 0,00 0,44 0,93 ... 1 0,44 0,00 0,76 ... 2 0,93 0,76 0,00 ... ... ... ... ... ... Abstände in 2D
47. Identifikation der Cluster Erstellung der Punktordnung a) Datenobjekte im zwei- dimensionalen Raum c) Cluster b) Erreichbarkeitsplot d) Cluster Fallstudie Bildung von Belangen Prinzip des dichtebasierten Clustering-Verfahrens OPTICS-Xi
48. Fallstudie Bildung von Belangen DropOver Belang-Cluster-Plot
49. Fallstudie Bildung von Belangen DropOver Belang-Cluster-Plot
50. Fallstudie Bildung von Belangen DropOver Belang-Cluster-Plot
51. Fallstudie Bildung von Belangen DropOver Evaluationstabelle Belang-Cluster-Plot ID Top 5 Bezeichner Beschreibung Präzision Treffer- quote 0 request comment model response gateway Schnittstelle und Use-Cases für Kommentare 91,67% 57,89% 1 todo request model list response Schnittstelle und Use-Cases für Todo-Liste 96,55% 93,33% 2 scheduling request model response gateway Schnittstelle und Use-Cases für Terminplaner 100,00% 73,08% 3,6 request model file gateway response Schnittstelle, Use-Cases und Entitäten für Datei-Upload 88,89% 94,12% 4 exception creator site utils invalid Nicht eindeutig, meist Fehlerbehandlung 66,67% 33,33% 5 site location date creator description Schnittstelle, Use-Cases und Entitäten für Seitenerstellung 100,00% 45,00% 7 request scheduling model response javax REST-Webschnittstelle 90,00% 94,74% Durchschnitt 90,54% 70,21%
52. Fallstudie Umsetzung 3/3 Wartbarkeit nach Belangen Priorisierung nach Nutzen Wartbarkeitsoptimierung sofort durchführen Wartbarkeitsoptimierung nach hinten stellen Kunden- verwaltung Fehlerproto- kollierung „Fehler, Protokoll, speichern“ Fallspezifische Bewertung „Kunde, laden, speichern“ „Fehler, Protokoll, speichern“ „Kunde, laden, speichern“
53. Fallstudie Bewertung von Belangen DropOver Zyklomatische Komplexität
54. Fallstudie Umsetzung 3/3 Wartbarkeit nach Belangen Priorisierung nach Nutzen Wartbarkeitsoptimierung sofort durchführen Wartbarkeitsoptimierung nach hinten stellen Kunden- verwaltung Fehlerproto- kollierung „Fehler, Protokoll, speichern“ Fallspezifische Bewertung „Kunde, laden, speichern“ „Fehler, Protokoll, speichern“ „Kunde, laden, speichern“
55. Fallstudie Bewertung von Belangen DropOver Beispiel 1: Komplexität „Kommentarfunktion“
56. Fallstudie Bewertung von Belangen Beispiel 1: Komplexität „Kommentarfunktion“ DropOver
57. Fallstudie Bewertung von Belangen Beispiel 1: Komplexität „Kommentarfunktion“ DropOver Super! Entwickler Entscheider Die Kommentarfunktion ist total einfach gestrickt.
58. Fallstudie Bewertung von Belangen DropOver Beispiel 2: Komplexität „REST-Schnittstelle“
59. Fallstudie Bewertung von Belangen Beispiel 2: Komplexität „REST-Schnittstelle“ DropOver
60. Fallstudie Bewertung von Belangen Beispiel 2: Komplexität „REST-Schnittstelle“ DropOver Genehmigt! Entwickler Entscheider Wir müssen etwas bei unserer technischen Schnittstelle vereinfachen.
61. Fallstudie Bewertung von Belangen DropOver Beispiel 3: Komplexität „Datenpersistenz“
62. Fallstudie Bewertung von Belangen Beispiel 3: Komplexität „Datenpersistenz“ (auch ohne Belang sind Klassen bewertbar) DropOver
63. Fallstudie Bewertung von Belangen Beispiel 3: Komplexität „Datenpersistenz“ (auch ohne Belang sind Klassen bewertbar) DropOver Egal, kommt bald raus! Entwickler Entscheider Der Teil für die Datenspeicherung ist komplex!
64. Handlungsempfehlungen
65. Handlungsempfehlungen Belastbare Erkenntnisse Aus dem theoretischen Teil • Technologie kein Problem • Softwareentwicklungswerkzeuge zusammen mit Data-Mining, Business-Intelligence, Data-Science, Big-Data etc. bieten ausreichend Unterstützung • Pauschale Auswertungen nicht sinnvoll • Datenqualität zu unsicher • Messungen immer kontextabhängig Aus der Fallstudie • Nutzen der Belang-Cluster-Bildung ist fraglich • Einige „Hot-Spots“ erkannt, aber viele Quellcodeteile nicht erfasst • Belang-Cluster bereits sehr stark ähnlich der Ordnerstruktur • Ähnlichkeitsmatrizen können zur Architekturbewertung dienen • Implizite und explizite „Konzepte“ erkennbar
66. Handlungsempfehlungen Ausblick • Extraktion von Features statt Belangen • Feingranulare Messungen z. B. nach Use-Cases • Begrifflicher Abstand als Metrik für Programmverständlichkeit? • Vorsicht bei Datenschutz und Betriebsrat! • Weitere Testprojekte nur mit anonymisierten Datenmaterial aufwandsmäßig vertretbar
67. Zusammenfassung
68. Zusammenfassung • Softwaredatenanalyse bringt frischen Wind in die Softwareentwicklung • Aber keine ultimative Methode möglich • Daher gezielte Eingrenzung des Betrachtungskontextes vornehmen, um belastbare Aussagen zu schaffen • Wirtschaftliche Bewertung der Wartbarkeit nach Belangen durch Entscheider prinzipiell machbar • Extraktion von Belangen aber nur Symptombekämpfung • Besser: Quellcode nach begrifflicher Zusammengehörigkeit strukturieren, dann nach „Verzeichnissen“ (bzw. Modulen oder Packages) bewerten • Insgesamt große Ernüchterung
