Go+gRPCで作った次世代店舗の裏側

GeekGig 『DONUTS×Showcase Gig』〜Goでゼロから作り直した話〜
で発表したスライドです。

https://showcase-gig.connpass.com/event/235635/

Transcript

1. confidential

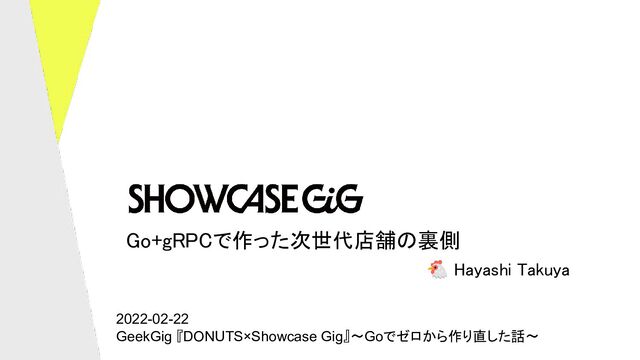

   Go+gRPCで作った次世代店舗の裏側

   2022-02-22
   GeekGig 『DONUTS×Showcase Gig』〜Goでゼロから作り直した話〜
   🐔 Hayashi Takuya



   View Slide

2. confidential
   Hayashi Takuya

   自己紹介
   Showcase Gig
   店内機器の開発 /連携を行うチームのエンジニア兼チームリーダーをやっています
   GitHub: howyi
   twitter: @howyi_lq


   View Slide

3. confidential
   ©Showcase Gig
   ● 次世代店舗の紹介
   ● 次世代店舗のシステム構成
   ● gRPCサーバの利用者向けSDKの用意
   ● ロッカーとの接続を行うエッジサーバについて
   ● gRPCを採用してよかったこと
   今日話すこと



   View Slide

4. confidential
   ©Showcase Gig
   次世代店舗の紹介



   View Slide

5. confidential
   ©Showcase Gig
   ● スマホから事前に注文&決済
   ● QRを読み取り、自動で開く
   ロッカーから非対面で受け取り
   The Label Fruit



   View Slide

6. confidential
   ©Showcase Gig
   The Label Fruit

   ● 店外に商品の出来上がりを通知する
   サイネージ
   ● 注文はリアルタイムでサイネージに表
   示される
   ● 受取ロッカーの各扉にディスプレイ
   ● QRコードの読み取り後、ロッカーの扉
   は専用の演出が流れる


   View Slide

7. confidential
   ©Showcase Gig
   次世代店舗のシステム構成



   View Slide

8. confidential
   ©Showcase Gig
   次世代店舗のシステム構成

   O:der Platform
   モバイルオーダーの基盤となる機能を提供するバック
   エンド
   注文の永続化、支払い処理、外部サービスへの通知
   等、モバイルオーダーを実装するための基盤を持つ


   View Slide

9. confidential
   ©Showcase Gig
   次世代店舗のシステム構成

   店内機器リアルタイム
   通信基盤
   店内機器リアルタイム通信基盤
   店舗内の機器とリアルタイム通信を確立するた
   めのバックエンド
   機器の管理、認証基盤としての機能も持つ
   機器とのリアルタイム通信には gRPC
   Streamingを使用する
   配信内容の例
   ● 注文の状態
   ● ロッカーの状態


   View Slide

10. confidential
    ©Showcase Gig
    次世代店舗のシステム構成

    店内機器リアルタイム
    通信基盤
    Streaming

    Streaming

    ロッカー

    サイネージ

    キッチンディスプレイ

    （調理場に注文を伝えるアプリ）



    View Slide

11. confidential
    ©Showcase Gig
    gRPCサーバの利用者向けSDKの用意



    View Slide

12. confidential
    ©Showcase Gig
    gRPCサーバの利用者向けSDKの用意

    複数箇所からAPIを叩くため、各リポジトリに同様の
    コードが散在しないよう APIを利用するにあたっての最
    低限の機能を提供する
    SDKの機能
    ● APIのprotoから生成したコード(go/gen/)以下
    ● 認証周りの機能
    ディレクトリ構成



    View Slide

13. confidential
    ©Showcase Gig
    gRPCサーバの利用者向けSDKの用意

    go.modがリポジトリ直下以外にある場合、 goはそのリ
    ポジトリをMulti-Module Repositoriesとして認識する
    ディレクトリ構成



    View Slide

14. confidential
    ©Showcase Gig
    gRPCサーバの利用者向けSDKの用意

    このとき、目的のモジュールへタグを打つときは
    v1.0.0ではなく、go.modへの相対パスをプレフィックス
    に含める必要がある
    今回の例だと、go/v1.0.0 のタグを打って初めて
    go get github.com/showcase-gig/sdk/go@v1.0.0
    といった形でパッケージをインストールすることができ
    る
    ディレクトリ構成



    View Slide

15. confidential
    ©Showcase Gig
    gRPCサーバの利用者向けSDKの用意

    タグをGitHubリリースした時とき
    に自動で go/{tag} のタグを切る
    ようにGitHub Actionsで設定して
    いる
    name: "On release"
    env:
    CI: true
    on:
    release:
    types: [published]
    jobs:
    go-release:
    name: go release
    runs-on: ubuntu-latest
    steps:
    - name: Set version variable
    id: version
    run: |
    VERSION=$(echo ${{ github.ref }} | sed -e "s#refs/tags/##g")
    echo ::set-output name=version::$VERSION
    - name: checkout
    uses: actions/checkout@v2
    - name: tag to go sdk
    run: |
    git tag go/${{ steps.version.outputs.version }}
    git push origin go/${{ steps.version.outputs.version }}


    View Slide

16. confidential
    ©Showcase Gig
    ロッカーとの接続を行うエッジサーバについて



    View Slide

17. confidential
    ©Showcase Gig
    次世代店舗のシステム構成

    店内機器リアルタイム
    通信基盤
    Streaming

    Streaming

    ロッカー

    サイネージ

    キッチンディスプレイ

    （調理場に注文を伝えるアプリ）



    View Slide

18. confidential
    ©Showcase Gig
    次世代店舗のシステム構成

    店内機器リアルタイム
    通信基盤
    Streaming

    ロッカー



    View Slide

19. confidential
    ©Showcase Gig
    ロッカーの機能

    ロッカー

    店内機器リアルタイム
    通信基盤
    ドアの解錠命令

    (gRPC Streaming)

    QRコードの読み取り等 (gRPC
    Unary)



    View Slide

20. confidential
    ©Showcase Gig
    既存のIoTロッカーとの兼ね合い

    店内機器リアルタイム
    通信基盤
    ロッカー

    IoTロッカー（既存のものを流用）

    IoTロッカー

    ソフトウェア
    ドアの解錠命令

    (gRPC Streaming)

    QRコードの読み取り等 (gRPC
    Unary)

    QRコードの読み取り等 (HTTP
    POST)

    ドアの解錠命令 (WebSocket)

    🥺

    ロッカーのソフトウェアと、リアルタイム通信基盤はそもそも別の用途で作られてい
    たため、使用している通信技術が大きく変わっている


    View Slide

21. confidential
    ©Showcase Gig
    既存のIoTロッカーとの兼ね合い

    店内機器リアルタイム
    通信基盤
    ロッカー

    IoTロッカー（既存のものを流用）

    IoTロッカー

    ソフトウェア
    ドアの解錠命令

    (gRPC Streaming)

    QRコードの読み取り等 (gRPC
    Unary)

    QRコードの読み取り等 (HTTP
    POST)

    ドアの解錠命令 (WebSocket)

    IoTロッカーとリアルタイム通信基盤を変換するサーバを新設する案
    ● HTTP&WebSocketのサーバとして動作し、ロッカーソフトウェアの認証を行う
    ● 常にgRPC Streamingで基盤と接続を確立する
    変換
    サーバ


    View Slide

22. confidential
    ©Showcase Gig
    既存のIoTロッカーとの兼ね合い

    店内機器リアルタイム
    通信基盤
    ロッカー

    IoTロッカー（既存のものを流用）

    IoTロッカー

    ソフトウェア
    ドアの解錠命令

    (gRPC Streaming)

    QRコードの読み取り等 (gRPC
    Unary)

    QRコードの読み取り等 (HTTP
    POST)

    ドアの解錠命令 (WebSocket)

    IoTロッカーとリアルタイム通信基盤を変換するサーバを新設する案
    ● 新規サーバ構築にあたっての基盤構築の必要性
    ● 今回のロッカーソフトウェア専用のサーバとなり、負債となるリスク
    変換
    サーバ


    View Slide

23. confidential
    ©Showcase Gig
    エッジサーバの配置による解決

    店内機器リアルタイム
    通信基盤
    ロッカー

    IoTロッカー（既存のものを流用）

    IoTロッカー

    ソフトウェア
    ドアの解錠命令

    (gRPC Streaming)

    QRコードの読み取り等 (gRPC
    Unary)

    QRコードの読み取り等 (HTTP
    POST)

    ドアの解錠命令 (WebSocket)

    エッジサー
    バ
    ロッカー内部に通信を仲介するエッジサーバを作ってしまう案
    ● 既存のIoTロッカーはlocalhostに向けて今まで通り通信してもらう
    ● エッジサーバは通信を変換し、認証情報を付与したうえでロッカーとして振る舞う
    ● 既存のハードウェアに入り、運用するサーバや端末が増えることはない
    ● ロッカー <-> エッジサーバ間はローカル通信のため、認証について考える必要がない


    View Slide

24. confidential
    ©Showcase Gig
    エッジサーバの開発

    ドアの解錠命令

    (gRPC Streaming)

    QRコードの読み取り等 (gRPC
    Unary)

    QRコードの読み取り等 (HTTP
    POST)

    ドアの解錠命令 (WebSocket)

    エッジサー
    バ
    必要な機能
    ● gRPC Streamingで基盤との常時接続を保つ
    ● HTTPサーバとして動き、リクエストを gRPC Unaryに変換してサーバへ送信する
    ● WebSocketサーバとして起動しgRPC Streamingのイベントを接続中のクライアントに配信する
    ● gRPCの接続時は認証情報を付与し、サーバにはロッカーとして振る舞う
    ● cliツールとして配布し、 IoTロッカーソフトウェアの起動時に同時に裏で起動する
    店内機器リアルタイム
    通信基盤
    IoTロッカー

    ソフトウェア


    View Slide

25. confidential
    ©Showcase Gig
    エッジサーバの開発

    ● CLIアプリケーションとして動作すればいいことから、使い慣れている
    Goを採用
    ● 店内機器リアルタイム通信基盤用の
    SDKを使用しているため、リポジトリ内のコード量はかなり
    少なく済んだ
    ● 簡単に各OS向けのビルドができ、ビルドしたバイナリを配布するだけでエッジデバイス上で動か
    せるのはGoの大きなメリット
    ○ 実際、macで開発しwindowsで動かしていたが、OS毎での問題には一度も直面しなかった
    ビルドコマンド例
    GOOS=windows GOARCH=386 go build -o edge.exe cmd/locker-edge/main.go




    View Slide

26. confidential
    ©Showcase Gig
    エッジサーバの開発

    実行時にsync.ErrGroupで
    ● gRPCのStreaming(Subscribe)
    ● HTTPサーバ (POST, WebSocket)
    のgoroutineを起動
    eg, ctx := errgroup.WithContext(ctx)
    httpServer := di.NewHttpServer(cfg, logger)
    eg.Go(func() error {
    err := httpServer.Start()
    return err
    })
    grpcClient := di.NewGrpcClient(cfg, logger)
    eg.Go(func() error {
    err = grpcClient.Subscribe(ctx)
    return err
    })
    <-ctx.Done()
    // シャットダウン処理


    View Slide

27. confidential
    ©Showcase Gig
    gRPCを採用してよかったこと



    View Slide

28. confidential
    ©Showcase Gig
    ProtocolBuffersによる

    API定義の一元管理

    柔軟な表現が可能
    gRPCを採用してよかったこと
    goのコード生成時にマッピングする package名
    google提供のannotation機能のimport
    サービスのRPCを定義
    optionでgrpc-gatewayのpathを定義
    grpc-gatewayのサンプルコード
    StringMessageという型を定義


    View Slide

29. confidential
    ©Showcase Gig
    ProtocolBuffersによる

    API定義の一元管理

    柔軟な表現が可能
    コメントなども含めてドキュメントに出力することも
    可能なため、
    protoファイル以外の場所にパラメータの
    細かい仕様などが散在する状況を
    ある程度避け
    られる
    gRPCを採用してよかったこと
    protobuffetを使うとこのような形で protoから
    APIドキュメントを生成できる


    View Slide

30. confidential
    ©Showcase Gig
    gRPCのコード生成

    protoc(Protocol Buffer Compiler)によるコード
    生成が手厚い
    gRPCを採用してよかったこと
    公式でコード生成をサポートしている言語


    View Slide

31. confidential
    ©Showcase Gig
    gRPCのコード生成

    protoc(Protocol Buffer Compiler)によるコード
    生成が手厚い
    APIを利用するにあたって書くコードが大幅に少
    なく済み、かつ型安全になる
    社内ではprotoから複数のプログラミング言語に
    向けてのSDKを自動生成するように
    ○ PHP/Go/Dart/Kotlin/JavaScript
    ○ https://note.com/scg_tech/n/n45c13047c648
    gRPCを採用してよかったこと


    View Slide

32. confidential
    ©Showcase Gig
    まとめ



    View Slide

33. confidential
    ©Showcase Gig
    まとめ

    ● まずサーバを作るという判断をせず、他の方法でも解決できないか考える
    ● Goの用途は幅広く、並行処理も書きやすいのでエッジサーバなどの用途でも便利
    ● gRPCはコード生成も手厚く、リアルタイム通信も使いやすい
    ○ ブラウザの場合は直接利用できないが、
    grpc-webなどの手段で対応可能


    View Slide

34. confidential
    ©Showcase Gig
    おわり
